Все земляные работы, связанные с прокладкой и переустройством подземных сооружений, строительством и ремонтом зданий и дорог, проведением благоустройства и озеленения, бурением скважин и пр., могут производиться только при наличии письменного разрешения (ордера), выдаваемого «Объединением административно-технических инспекций» (ОАТИ) Правительства г.Москва.
Строительные организации согласно «Правилам производства земляных и строительных работ, прокладки и переустройства инженерных сетей и коммуникаций в г.Москве» обязаны представить в район МКС рабочие чертежи Проектов, а также проект производства работ (ППР), который согласовывается Старшими мастерами участков. При согласовании ППР, Старший мастер участка выдает строительной организации Уведомление на право получения ордера. Один экземпляр уведомления хранится в Районе МКС.
Технологическая последовательность работ по охране кабельных линий, при вскрытии земляных покровов на трассе
Места производства земляных работ по степени опасности механических повреждений КЛ делятся на две зоны:
РАСЧЕТ КАЛЕНДАРНОГО ПЛАНА НАЧАЛО
- первая зона — работа на трассах или на расстоянии до 1м от крайней КЛ (охранная зона);
- вторая зона — работа на трассах КЛ на расстоянии более 1м от крайней КЛ.
Работа на трассах, где расположение КЛ по калькам вызывает сомнение, должна быть отнесена к работам в 1 зоне.
Раскопка кабельных трасс или производство земляных работ вблизи них должны вестись только после получения разрешения соответствующего района МКС. При этом должен быть обеспечен надзор за сохранностью КЛ на весь период производства работ.
- потребовать выполнения шурфов поперек трассы КЛ по всей длине трассы с расстояниями между шурфами не более 10м до вскрытия всех кабелей на ширину лопаты и на длину не менее 0,5 м от крайнего кабеля
- уточнить по сделанным шурфам место расположения и глубину заложения кабелей и выверить правильность нанесения КЛ на рабочих чертежах проекта, выверить привязки кабелей на бланке «Разрешения» и указать фактическую глубину залегания кабелей
Вскрытые кабели должны быть зашиты в деревянный короб и укреплены для предупреждения провисания. На короб должен быть вывешен предупреждающий плакат. (Типовой альбом 3105-98 Мосинжпроекта).
При обнаружении грубых нарушений «Правил организации производства земляных работ в г.Москве» (раскопки, проводимые без ордера, без вызова представителя МКС, расширение фронта работ и т.п.) персонал МКС, обнаруживший нарушение, должен остановить работы и выдать представителю землерою-щей организации «Запрещение».
«Запрещение» заполняется в 2-х экземплярах, копия остается у представителя МКС. Одновременно об обнаруженных нарушениях район сообщает в административную инспекцию и вышестоящую организацию.
По каждому случаю механического повреждения кабелей район должен направлять письмо в организации с просьбой о наказании и взыскании материального ущерба с виновных.
Данные о произведенном вскрытии кабельной линии вносятся в паспорт кабельной линии.
Источник: obryv.ucoz.ru
Прокладка временного кабеля на строительной площадке
Прокладка временного кабеля на строительной площадке
Организация временного электроснабжения является важным этапом при подготовке строительства, ремонта обесточенных объектов, например, квартир и домов, проведении работ вдали от электрифицированных населенных пунктов.
Временный кабель для освещения
Рассмотрим марки кабельных изделий, которые удобно использовать для электроподключения временных осветительных устройств в различных условиях.
Марка ПВС — это соединительный провод с медными мультипроволочными скрученными электропроводниками (2-5 шт.) в изоляции и внешней оболочке из полимерного ПВХ. Благодаря своей гибкости изделие часто служит для создания временных электролиний для освещения (до 380 В) внутри помещений. Влагозащищенность ПВС, стойкость к плесени и высоким температурам (до +70 С, обычный режим: от -25 до +40 С) допускает возможность монтажа марки для наружных осветительных электросетей на стройплощадке. В этом случае понадобится уложить провод в металлический или пластиковый гофрорукав и разместить его на временных опорах. Срок службы ПВС — 10 лет.
ШВВП- марка имеет схожие с ПВС технические параметры, но меньшее число проводников (2-3 шт.) и может эксплуатироваться при более низких температурах — до минус 40 С. ШВВП выпускается в виде плоского провода.
ПГВВП (ПУГНП) — еще одна разновидность гибкого плоского провода, при помощи которой легко монтировать линии для временного освещения. Марка допускается для работы при -30/+50 С, служит не менее 20 лет.
Кабель временного электроснабжения для оборудования
Временный кабель на строительной площадке, во дворе частного дома или на дачном участке необходим не только для освещения, но и для электроподключения разнообразного оборудования. Это может быть:
электроинструмент (дрели, перфораторы, «болгарки», отбойные молотки),
двигатели других механизмов и приспособлений,
установки для прогрева бетона.
прожекторные мачты, стойки освещения
Устройства для временного освещения
Приведем примеры марок, которые часто применяются для запитывания электроборудования.
Марка КГ — это гибкий кабель с мультипроволочными медными электропроводниками, покрытыми ПЭТФ-пленкой, в изоляции и оболочке из резины. КГ позволяет подключать электрический инструмент и оборудование, к примеру, сварочную аппаратуру или электроподъемные механизмы, к электросетям 380/660 В переменного электронапряжения (до 400 Гц) или 660/1000 В постоянного. Марка устойчива к частым перегибам, повышенной влажности, УФ-излучению, эксплуатируется при -40/+50 С (+75 С длительно). Срок службы — от 4 лет.
КГНВ — марка схожа по техническим характеристикам с кабелем КГ, оснащена изолятором и внешним покровом из специального ПВХ. Кабель КГНВ является маслобензоустойчивым в базовом исполнении.
КГЭ — Гибкий экранированный кабель марки КГЭ используется для подключения нестационарного оборудования, машин и механизмов, которые работают на стройплощадке, например, экскаваторов. Конструктивно временный кабель КГЭ состоит из медных скрученных мультипроволочных жил (6 кВ основные, 0,38 кВ вспомогательные) с двойным экраном из электропроводящей резины, резиновыми изоляционным слоем и внешней оболочкой. Рабочая температура -40/+50 С (+75 С длительно), срок эксплуатации — от 3 лет.
В зависимости от поставленных задач и требований нормативных документов можно рассматривать варианты применения в качестве временных кабелей, в том числе на строительных площадках, марок КГН, КПГ, КПГС, КШВГТ и других.
При прокладке кабеля для временного электроснабжения оборудования следует руководствоваться правилами техники безопасности, установленные ПУЭ и СНиПами:
устанавливать защитные устройства, отключающие электропитание при КЗ;
избегать воздействия чрезмерных ударных, растягивающих, раздавливающих и других нагрузок на кабельные изделия;
перемещать кабеля под напряжением исключительно разрешенными способами;
размещать временные опоры для кабелей таким образом, чтобы минимизировать вероятность их повреждения спецтехникой, работающей на стройплощадке, или перемещаемыми грузами.
Прокладка временных кабелей
При монтаже временных электротрасс необходимо строго следовать нормам и правилам, которые определены ПУЭ, СНиПами и СП. В дополнение к перечисленным в разделе о подключении оборудования приводим еще несколько важных требований:
нельзя допускать перекрещиваний кабельных изделий (п.2.3.14 ПУЭ);
при горизонтальной прокладке временных кабелей необходимо их жесткое закрепление в концевых точках, по обеим сторонам изгибов, возле муфт и заделок (п.2.3.15);
вертикальный монтаж не должен вызывать деформации оболочек и нарушения целостности соединений под влиянием собственного веса кабель-линии (п.2.3.15);
места закрепления небронированных кабелей защищаются специальными прокладками (п.2.3.15);
следует защищать электролинии от внешнего перегрева выше допустимых показателей (п.2.3.15);;
для открытого монтажа запрещено использовать кабельные изделия с горючим изоляционным слоем из полиэтилена (п.2.3.40).
Примерная схема временного электроснабжения
Прокладка временного кабеля по земле
Монтаж линий электроснабжения, которые не являются постоянными, строго регламентируется государством и надзорными органами в четко оговоренных случаях. Например, прокладка временного кабеля по земле на строительной площадке не разрешается (об этом ниже). Однако никто не может запретить человеку проложить временную электротрассу в грунте на своем личном участке (с последующим через короткое время монтажом постоянной электролинии).
Прокладка временных кабельных трасс на опорах
6,0 м над проезжей частью,
3,5 м над местами прохода,
2,5 м над местом работы.
Таким образом для монтирования временных линий электроснабжения на стройплощадке следует обязательно использовать опоры или другие разрешенные конструкции.
Каким образом выполнить временное электроснабжение
идущий по граблям
Почему, что мешает.
Электроснабжение и КИПиА
Если очень хочется проектируйте кабель на тросу, да согласовывайте.
Электроснабжение и КИПиА
Электроснабжение и КИПиА
Уважаемые коллеги.
Никто не говорит о том, что бы пренебрежительно относится к сетям 10 кВ. К любой системе (в том числе и до 1000 В) электроснабжения нельзя пренебрежительно относится. Порой в и сетях 0.4 кВ за 10 секунд можно таких бед натворить, сколько в других и за час не сделаешь. (простите за краткое лирическое отступление )..
Я просто говорю о том, что боятся сетей до 35 кВ не нужно, к ним нужно относится с повышенным вниманием, но без боязни собственной тени. К самим кабельным линиям нет никаких особых требований, особо отличающихся от требований к кабельным линиям до 1000 В. Требования к сетям до 1000 В значительно отличаются от требований к сетям до 35 кВ по части организации системы распределения электроэнергии, системы защиты, управления и т.п., а вот по кабелям особых отличий в требованиях нет.
Например если брать ПУЭ, то требования к прокладке кабельных линий до 220 кВ приведены в главе 2.3.
Я не знаю где именно необходимо проложить товарищу кабельную линию 10 кВ, но например по территории предприятия любые кабельные линии (хоть 0.4 кВ, хоть 10 кВ) могут прокладываться одним из следующих способов.
2.3.27. На территориях промышленных предприятий кабельные линии должны прокладываться в земле (в тран-
шеях), туннелях, блоках, каналах, по эстакадам, в галереях и по стенам зданий.
Еще стоит обратить внимание на главу 2.5. (обратите внимание на термин несущая конструкция)
ОБЛАСТЬ ПРИМЕНЕНИЯ. ОПРЕДЕЛЕНИЯ
2.5.1. Настоящая глава Правил распространяется на воздушные линии электропередачи напряжением выше
1 кВ и до 750 кВ, выполняемые неизолированными проводами (ВЛ), и напряжением выше 1 кВ и до
20 кВ, выполняемые проводами с защитной изолирующей оболочкой — защищенными проводами (ВЛЗ).
Требования к ВЛ с неизолированными проводами распространяются и на ВЛ соответствующего
напряжения, выполняемые проводами с защитной изолирующей оболочкой, кроме требований, спе-
циально оговоренных в настоящих Правилах.
Настоящая глава не распространяется на электрические воздушные линии, сооружение которых опре-
деляется специальными правилами, нормами и постановлениями (контактные сети электрифицирован-
ных железных дорог, трамвая, троллейбуса; ВЛ для электроснабжения сигнализации, централизации и бло-
кировки (СЦБ); ВЛ напряжением 6—35 кВ, смонтированные на опорах контактной сети и т.п.).
Кабельные вставки в ВЛ должны выполняться в соответствии с требованиями, приведенными
в 2.5.124 и гл. 2.3.
2.5.2. Воздушная линия электропередачи выше 1 кВ — устройство для передачи электроэнергии по прово-
дам, расположенным на открытом воздухе и прикрепленным при помощи изолирующих конструкций
и арматуры к опорам, несущим конструкциям, кронштейнам и стойкам на инженерных сооружениях
(мостах, путепроводах и т.п.).
За начало и конец ВЛ (ВЛЗ) принимаются:
у ЗРУ — место выхода провода из аппаратного зажима, присоединяемого к проходному изолятору;
у ОРУ с линейными порталами — место выхода провода из зажима натяжной гирлянды изоляторов
на линейном портале в сторону ВЛ;
у КТП — место крепления провода к изолятору КТП или место выхода провода из аппаратного
зажима;
у ТП с выносным разъединителем — место выхода провода из аппаратного зажима, присоединя-
емого к разъединителю.
Как подключить строительную площадку к электричеству на время строительства
Как подключить строительную площадку к электричеству на время строительства
При постройке зданий важно заранее позаботиться об электрификации строительной площадки. Без помощи электрических приборов произвести строительство невозможно. Все необходимые инструменты – дрели, бетономешалки, перфораторы, сварочные аппараты – работают от электричества. Создать штатную электрификацию не всегда возможно, поэтому пользуются временным электроснабжением. Оно применяется как при строительстве жилых (многоквартирных или частных) домов, так и для постройки нежилых объектов.
Организация временного электроснабжения строительной площадки
При выборе способа обустройства электроснабжения важно учитывать специфику местонахождения застройки, а также:
- Эксплуатационные особенности строящегося объекта – требования, выдвигаемые к жилым домам и, к примеру, к зданиям технического назначения, существенно отличаются;
- Удаленность участвующих в подключении сетей;
- Тип монтажа с учетом особенностей объекта – временное или стационарное;
- Выделенный запас мощности и величина финансовых затрат в случае перерасхода;
- Тип требуемой сети – однофазная или трехфазная;
- Общее состояние имеющихся электромагистралей;
- Выделенные на реализацию проекта сроки.
Совокупность этих факторов позволит выбрать оптимальное подключение и объективно оценить преимущества стационарных и автономных источников. Часто временное электроснабжение строительной площадки включает прокладку сети и изнутри возводимого объекта.
Здесь уместны инвентарные сборно-разборные электрические стояки, которые монтируются в лестничных проемах или снаружи объекта. Преимущество электростояка заключается в возможности быстро дать энергию в конкретное место. Что касается общего освещения территории строительства, расположенных здесь складов, дорожных развязок и прочего, то эти вопросы решаются посредством применения прожекторов, монтируемых на специальных мачтах. За общий учет расхода электрической энергии на стройплощадках отвечают счетчики, которые устанавливаются в абонентской будке или КТП – комплектной трансформаторной подстанции.
Особенности подключения к существующим электросетям
Первая ситуация, которую мы рассмотрим — строительство производится в непосредственной близости от собственного жилья. Способ электрификации от уже зарегистрированного ввода считается менее затратным и более предпочтительным. На время производства строительных работ расходуется электроэнергия, которая уже присутствует на объекте и оплата за нее происходит согласно заключенному ранее договору. Этот вариант подойдет для временного электроснабжения частного дома.
После возведения нового объекта и, возможно, демонтажа старых построек, возникнет необходимость переоформления договора со снабжающей организацией.
Для этого нужно:
- Указать расчетную потребляемую мощность.
- У организации получить технические условия и точку подключения для ввода.
- Заказать проектную документацию.
- Проект согласовать с гостехнадзором.
- Выполнить электромонтажные работы.
- Вызвать электролабораторию для оценки и составления акта испытания.
- Заключить договор с энергосбытом, сдать в эксплуатацию объект.
Все документы предоставлены на фото:
Учтите, для того, чтобы сделать временную электропроводку, также потребуется оформить этот пакет документов.
В тех случаях, когда строительная площадка находится вдали от линий электропередач, потребуется строительство новой ВЛ (или прокладка кабеля). Для этого нужно обратится в электросетевую организацию и написать заявление на технологическое подключение, после чего вам должны выдать ТУ. После оформления документов вы должны выполнить условия ТУ и повторно обратится в сетевую организацию, для подключения щита на трубостойке и пломбировки приборов учета. Подробнее о подключении рассказано в видеоролике:
Ввод на объекте нужно делать, как для постоянной эксплуатации. Для этого нужно установить щиток наружного антивандального исполнения с классом защиты IP54. Ящик устанавливают таких габаритов, чтобы была возможность установки счетчика и аппаратов защиты, розеток и шин заземления. Также нужно предусмотреть место для резервного электроснабжения.
При строительстве в пределах некоммерческого товарищества стоимость услуг для коллективных подключений обходится значительно дешевле дачным, садоводческим и гаражным кооперативам. У них имеется трансформаторная подстанция, к которой есть возможность подключиться. Многие коллективы уже устоялись и сформировались. Ремонт и модернизация оборудования производилась за их счет, установка опор, трансформаторов, прокладка ВЛ. Вновь появившимся застройщикам могут предъявить денежную компенсацию от уже проведенных работ и проведенной модернизации части оборудования.
Еще одну ситуацию, которую хотелось бы рассмотреть — временное электроснабжение частного дома от соседей. Если от независящих от вас причин электрификация отлаживается, а сроки поджимают, то стоит договориться с соседями. Если такой добрый человек нашелся, через дополнительный прибор учета происходит подключение электроснабжения на период ремонта и стройки. Заранее оговаривается величина отпускаемой мощности (контроль по прибору учета) и установка защитного ограничительного устройства. Таким способом легче всего сделать временную проводку на участок.
Кстати, немного хотелось бы отойти от темы и предложить вам ознакомиться со способами временного электроснабжения квартиры. Узнайте, что можно сделать, если отключили свет в квартире за неуплату.
Отдельно нужно рассмотреть такой способ снабжения электричеством, как подключение электрогенератора. С технической точки зрения генераторные установки обеспечивают качественную электроэнергию. Строители используют их по своему усмотрению и ни от кого не зависят. Недостаток — это высокая стоимость произведенной электроэнергии. К такому виду снабжения в основном прибегают в начале строительства, когда со временным снабжением произошла заминка на этапе оформления документов.
Где заказать электроснабжение строительства
Компания «Энергоинжстрой» уже более 5 лет осуществляет временное электроснабжение объектов строительства и подключение к электросети. Компания оказывает услуги для предприятий и частных лиц в Москве и области, и за время работы было осуществлено больше 500 проектов. В частности, «Энергоинжстрой» подключил к электроснабжению 200 новостроек. Другие работы, которые реализует компания: монтаж БРП, прокладка кабеля, временное электроснабжение строительных площадок, монтаж и демонтаж опор освещения, а так же организация наружного освещения.
Как сделать временное электроснабжение строительной площадки для частного дома
В статье приведены принципы проектирования и организации временных сетей электроснабжения строительных площадок для надежного и качественного обеспечения потребителей электричеством во время строительства. Рассмотрены требования к электрической сети, организационные и технические мероприятия, особенности подключения к существующим электросетям, приведены схемы подключения и конструкция вводного устройства для временного электроснабжения строительства.
Сейчас многие люди, начиная строительство жилья, сразу сталкиваются с вопросом его электроснабжения. Даже самое первое действие — возведение фундамента требует использования бетономешалки, которая без электричества не работает.
Поэтому приходится искать варианты создания вре́менного пункта электропитания и выбирать наиболее подходящий способ.
Требования к электроснабжению строительного участка
Чтобы ход работ не срывался, а все инструменты хорошо работали, необходимо иметь электрическую энергию, отличающуюся:
1. качеством, обеспечивающем номинальные параметры частоты и напряжения для хорошей работоспособности строительных механизмов;
2. надежностью и стабильностью, исключающей пропадание питания во время выполнения работ;
3. безопасностью применения, создающей максимальную защиту людей от получения электротравм.
При этом придется решать вопросы законодательного порядка, связанные с подключением к существующим энергетическим магистралям для выделения достаточных мощностей, что приводит к определенным финансовым затратам.
Система электроснабжения строящихся объектов это комплекс источников электроснабжения, коммутирующих линий (кабельных, воздушных), система автоматики защиты и безопасности, систем учёта и контроля качества электроэнергии, собственно, самих электроприемников (электроприводов строительных машин и механизмов, электропитания ручного электроинструмента, систем электрообогрева бетона и грунта основания, электрокалориферных установок для обогрев и сушки в строительно-отделочных процессах).
Организационные факторы электрификации строительной площадки
Конкретные условия расположения участка накладывают особенности на выбор способа электроснабжения строительства. Застройщику приходится учитывать много требований, включая:
удаленность от объектов электрических сетей;
задачи строящегося здания: дача, жилой дом, техническое помещение;
вариант подключения: стационарно или только на время стройки;
количество выделенной мощности и способы оплаты за перерасход;
гарантии надежности поставщика;
качество магистралей для подключения;
сроки выполнения заявок и многое другое.
По результатам решения этих задач выбирается один из вариантов:
1. подключение к стационарным сетям;
2. применение автономных источников энергии.
При использовании государственных объектов электроснабжения могут создаваться:
постоянные способы подключения;
временные схемы снабжения электричеством.
Особенности подключения электроэнергии
Местность и удаление электросетей сильно влияют на способ выбора схемы.
Строительство ведется около собственного жилья
Вариант подключения оборудования к своему зарегистрированному вводу для выполнения работ считается наиболее благоприятным и наименее затратным. На период строительства застройщик расходует электроэнергию, которая уже подключена, а плата проводится на основе ранее заключенного договора.
После завершения нового здания и необходимости демонтажа старого возникает задача переоформления документов в снабжающей организации. При этом потребуется:
1. рассчитать потребную мощность;
2. получить в отделе электроснабжающей организации технические условия и точку подключения;
3. заказать в специализированной компании разработку проекта;
4. согласовать проект в гостехнадзоре;
5. выполнить электромонтажные работы;
6. провести лабораторную оценку электрических сетей;
7. сдать объект в эксплуатацию, заключив договор со сбытовой организацией.
Эти же 7 этапов необходимо пройти для документального вре́менного ввода строительного участка.
Если в спешке строишь вселенную или дом, то почти наверняка потом заметишь, что забыл сделать мель или чулан для щеток.
Строительство ведется вдали от электрифицированных строений
В этой ситуации потребуется прокладка линии электропередач к строительной площадке и прохождение всех семи этапов подготовительных работ. После завершения строительства для постоянного электроснабжения необходимо повторно провести весь процесс регистрации.
Размещение ввода электроэнергии на строительный участок надо сразу делать для постоянной эксплуатации, использовать щиток с исполнением защиты IP54 в антивандальном варианте. Внутреннее пространство корпуса необходимо выбирать с учетом возможности установки счетчика, защитных устройств, автоматических выключателей, розеток, шины заземления. Важно предусмотреть резерв места для будущих реконструкций внутри строящегося дома.
Строительство в пределах некоммерческого товарищества
Благодаря коллективному подключению к дачным, гаражным или садоводческим хозяйствам стоимость совместных услуг обходится дешевле. У них уже есть выделенная понижающая трансформаторная подстанция, к которой можно подключиться.
Однако, многие коллективы уже давно сформировались и меняли за свой счет оборудование (провода, опоры, трансформаторы). Новым застройщикам могут предложить денежную компенсацию части подобных произведенных работ или выполнение дополнительной модернизации части оборудования.
Договор с соседями
Если технические вопросы подключения по срокам затягиваются, а стройку необходимо начинать, то можно попробовать договориться с соседями, у которых есть излишки мощности. После получения от них согласия застройщик через дополнительный счетчик устанавливает свою розетку и подключается к ней временной проводкой.
Величина допустимой мощности оговаривается до подключения, контролируется по прибору учета. Для исключения перегрузок в сети соседа устанавливаются защитные ограничительные устройства.
Расчет по этой схеме выгоден застройщику, а тот, кто раздает электроэнергию, может попасть в конфликтную ситуацию с инспекторами снабжающей организации.
Генераторные установки
С точки зрения технической обеспеченности строительства генераторы создают качественную электроэнергию. Застройщик их использует по своему усмотрению и ни от кого не зависит. Не надо ждать подключений к стационарной сети.
Единственный недостаток — высокая стоимость выработанной энергии. К этому методу прибегают для начала строительства, когда сроки не терпят и надо быстро начинать работать, а стационарное подключение к электрическим сетям затягивается.
Генераторы можно взять в аренду или приобрести за плату. В будущем они пригодятся для резервирования электрической сети при случайных отключениях.
Технические рекомендации по электрификации строительной площадки
После решения организационных вопросов, включая определение допустимой мощности и выбор системы напряжения, на участке строительства определяют место для установки вводного щита, удаленного до 25 метров от границы участка, и резервного источника питания, если используется дополнительная генераторная установка.
От этой точки производится разметка кабельных трасс к ответвительной опоре ЛЭП и местам производства работ для питания:
Силовое оборудование устанавливается на определенных участках выполнения работ:
подъема грузов краном или талями;
Система освещения вначале может состоять из одного или нескольких прожекторов, а потом разделяться на основное и аварийное, местное и общее.
Схемы подключения потребителей электроэнергии
Для прокладки кабелей, определения их длины и характеристик нагрузок создается схема, которая может иметь:
Когда используется подвод электропитания с одного места, то вводной щит подключается к опоре ЛЭП и от него кабелями разводится напряжение ко всем силовым сборкам с осветительными установками по радиальному принципу.
Если у застройщика дополнительно имеется резервный источник, например, генератор, то имеет смысл собрать кольцевую или смешанную схему подключения потребителей.
Использование генераторной установки при возможных сбоях с электропитанием позволяет продолжать строительство, не нарушая технологических циклов.
Расходы на электроэнергию в общей стоимости строительно-монтажных работ колеблются в пределах от 0,5 до 1,5 %. Большая часть электроэнергии (до 70 %) расходуется на питание электродвигателей строительных машин и механизмов, около 20 % приходится на технологические нужды (электросварку, электропрогрев бетона и монтажных стыков в зимнее время, электрокалориферную сушку помещений при отделочных работах и т.п.) и 10 % расходуется на наружное и внутреннее освещение территории строительной площадки, мест производства работ в темное время, строящихся зданий и сооружений.
Конструкция вводного устройства
Занимаясь самостоятельным подключением электричества, неквалифицированные строители часто допускают значительные ошибки, нарушают правила безопасности, создают риски для здоровья работающих людей. Примером может служить не самый плохой вариант исполнения временного подключения электроэнергии, показанный на фотографии.
Здесь видно, что коммутационные приборы, эксплуатируемые на открытом воздухе, не защищены от воздействия атмосферных осадков, смонтированы на листе строительной фанеры, которая впитывает в себя влагу из воздуха при дожде и тумане. Доступ к электроприборам абсолютно свободный, ничем не ограничен для посторонних, а проводка спускается на землю.
Такой наспех собранный щит не может качественно снабжать электроэнергией строительный участок и является прямой предпосылкой к получению травм.
Надежное и безопасное подключение сделать совсем несложно, используя заводские герметизированные щитки, предназначенные для эксплуатации на открытом воздухе. Они закрываются на ключ и ограничивают несанкционированный доступ людей.
Внутри вводного щита располагают электросчетчик, коммутационные аппараты, блок розеток, шины рабочего и защитного нуля.
Ко всем передвижным и стационарно установленным электрическим приемникам кабели прокладывают так, чтобы они не подвергались действиям механических нагрузок. С этой целью их подвешивают на безопасной высоте или закапывают в траншеи.
Рекомендации по мерам безопасности
Эксплуатация систем электроснабжения на строительных площадках подвергается повышенным рискам благодаря:
неблагоприятному воздействию атмосферы;
присутствию людей с низкой квалификацией по электробезопасности;
применению на площадках горючих жидкостей и материалов;
отсутствию во многих приборах защитного заземления и системы уравнивания потенциалов.
При работах в условиях повышенной влажности и опасности действуют правила ПУЭ, предписывающие применять напряжение до 50 (25 или 12) вольт переменного тока и 120 (30) — постоянного с подключением автоматических защитных устройств.
Для повышения безопасности рекомендуется использовать разделяющие трансформаторы с незаземленной системой уравнивания потенциалов, которая объединяет все открытые корпуса электрооборудования с помощью защитных контактов розеток.
При выборе прожекторов необходимо добиваться равномерного освещения рабочих мест и исключить слепящие световые потоки.
Светильники, монтируемые для работы на открытом воздухе, должны быть в корпусе, отвечающем требованиям защиты IP54.
Строительные работы сами по себе относятся к категории опасных. Нельзя усугублять риски нарушения здоровья во время их выполнения за счет неправильного подключения временного электроснабжения.
Как организовать временное электроснабжение на стройке?
- Требования к электрической сети
- Организационные мероприятия
- Особенности подключения к существующим электросетям
- Технические мероприятия
- Схемы подключения потребителей
- Конструкция ввода
- Меры безопасности
Требования к электрической сети
Первым делом предоставляем требования к временному электроснабжению участка, на котором производят строительные работы:
- Надежность. Бесперебойное снабжение электричеством на период стройки.
- Качество. Частота и напряжение должны гарантировать работу электрических устройств.
- Безопасность. Максимальная защита персонала и операторов на стройплощадке.
Для этого необходимо документально решить организационные моменты, связанные с подключением к уже существующим магистралям достаточной мощности
Организационные мероприятия
В зависимости от расположения участка, на котором происходит строительство, осуществляется выбор способа для подвода временного электроснабжения. На выбор вида прокладки кабеля влияют следующие моменты:
- Удаленность от линии электропередач.
- Вид объекта: жилой дом, складские помещения или производственный цех.
- Расчетная мощность потребления.
- Выбор сети: однофазная или трехфазная.
- Состояние ближайшей воздушной линии электропередач.
Исходя из этих вариантов выбирается лучший способ монтажа временного электроснабжения на строительной площадке. Это может быть подключение к существующим сетям или установка автономного электрогенератора. При подключении к электросети – лучше в индивидуальном порядке выяснять в электросетевой и в энергосбытовой организации порядок расчета и прочие условия.
Особенности подключения к существующим электросетям
Первая ситуация, которую мы рассмотрим — строительство производится в непосредственной близости от собственного жилья. Способ электрификации от уже зарегистрированного ввода считается менее затратным и более предпочтительным. На время производства строительных работ расходуется электроэнергия, которая уже присутствует на объекте и оплата за нее происходит согласно заключенному ранее договору. Этот вариант подойдет для временного электроснабжения частного дома.
После возведения нового объекта и, возможно, демонтажа старых построек, возникнет необходимость переоформления договора со снабжающей организацией.
Для этого нужно:
- Указать расчетную потребляемую мощность.
- У организации получить технические условия и точку подключения для ввода.
- Заказать проектную документацию.
- Проект согласовать с гостехнадзором.
- Выполнить электромонтажные работы.
- Вызвать электролабораторию для оценки и составления акта испытания.
- Заключить договор с энергосбытом, сдать в эксплуатацию объект.
Все документы предоставлены на фото:
Учтите, для того, чтобы сделать временную электропроводку, также потребуется оформить этот пакет документов.
В тех случаях, когда строительная площадка находится вдали от линий электропередач, потребуется строительство новой ВЛ (или прокладка кабеля). Для этого нужно обратится в электросетевую организацию и написать заявление на технологическое подключение, после чего вам должны выдать ТУ. После оформления документов вы должны выполнить условия ТУ и повторно обратится в сетевую организацию, для подключения щита на трубостойке и пломбировки приборов учета. Подробнее о подключении рассказано в видеоролике:
Ввод на объекте нужно делать, как для постоянной эксплуатации. Для этого нужно установить щиток наружного антивандального исполнения с классом защиты IP54. Ящик устанавливают таких габаритов, чтобы была возможность установки счетчика и аппаратов защиты, розеток и шин заземления. Также нужно предусмотреть место для резервного электроснабжения.
При строительстве в пределах некоммерческого товарищества стоимость услуг для коллективных подключений обходится значительно дешевле дачным, садоводческим и гаражным кооперативам. У них имеется трансформаторная подстанция, к которой есть возможность подключиться. Многие коллективы уже устоялись и сформировались. Ремонт и модернизация оборудования производилась за их счет, установка опор, трансформаторов, прокладка ВЛ. Вновь появившимся застройщикам могут предъявить денежную компенсацию от уже проведенных работ и проведенной модернизации части оборудования.
Еще одну ситуацию, которую хотелось бы рассмотреть — временное электроснабжение частного дома от соседей. Если от независящих от вас причин электрификация отлаживается, а сроки поджимают, то стоит договориться с соседями. Если такой добрый человек нашелся, через дополнительный прибор учета происходит подключение электроснабжения на период ремонта и стройки. Заранее оговаривается величина отпускаемой мощности (контроль по прибору учета) и установка защитного ограничительного устройства. Таким способом легче всего сделать временную проводку на участок.
Кстати, немного хотелось бы отойти от темы и предложить вам ознакомиться со способами временного электроснабжения квартиры. Узнайте, что можно сделать, если отключили свет в квартире за неуплату.
Отдельно нужно рассмотреть такой способ снабжения электричеством, как подключение электрогенератора. С технической точки зрения генераторные установки обеспечивают качественную электроэнергию. Строители используют их по своему усмотрению и ни от кого не зависят. Недостаток — это высокая стоимость произведенной электроэнергии. К такому виду снабжения в основном прибегают в начале строительства, когда со временным снабжением произошла заминка на этапе оформления документов.
Технические мероприятия
После решения всех организационных вопросов и выбора схемы временного электроснабжения на строительной площадке определяют место для установки щита ввода на стойке или опоре. Также устанавливают дополнительную опору в случае отдаления участка от линии электропередач более чем на 25 метров (см. главу 2.4. ПУЭ, п. 2.4.12.).
Но это значение может отличаться и в меньшую сторону согласно ПУЭ главе 2.4. п. 2.4.19. По правилам щит ввода устанавливается на границе или территории заявителя. От вводного ящика уже производится разметка кабельных трасс или опор электропередач к месту проведения работ, силовых и осветительных сетей. Для оптимального распределения мощности по строительному участку силовые провода подводят к подъемным механизмам, к участку приготовления бетона, участку деревообработки, месту произведения сварных работ.
В начале строительства система временного освещения может состоять из нескольких прожекторов, и разделятся на основное и аварийное, местное или общее. Подробнее узнать о видах освещения вы можете в нашей отдельной статье.
Схемы подключения потребителей
В период строительства здания появляются трассы прокладки кабеля, указывается тип и длина кабеля, характеристика нагрузок, создается схема их включения. Схема подключения может быть радиальной, кольцевой, смешанной разводкой. Радиальное питание производится от одного ввода, от него кабелями распределяются к силовым постам и осветительным установкам.
В случае, если у застройщика имеется резервный генератор, то схема временного электроснабжения будет кольцевой или смешанного типа. Радиальная схема дублируется схемой подключения от генераторной установки. Данный вид снабжения позволяет продолжать застройку при возможных сбоях электроснабжения.
Конструкция ввода
В одной из наших статей уже рассказывалось о самостоятельной сборке трехфазного щита на приусадебном участке. Технология сборки данного щита мало отличается, напомним важные моменты.
Прибор учета и аппараты защиты, такие как автоматический выключатель, УЗО должны находиться в герметичном боксе, препятствующему попаданию влаги и посторонних предметов. Также необходимо организовать устройство заземления, заземлить щиток и сделать повторное заземление нуля от ВЛЭП (ПУЭ глава 1.7. п 1.7.61.), организовать систему TN-C-S (ПУЭ глава 7.1. п. 7.1.13). Не забудьте предпринять все меры безопасности для производства работ.
Прокладка кабелей возможна как в траншеях, в местах которых он не будет испытывать нагрузок от проезжающих по нему техники, так и путем подвеса на тросу на безопасной высоте. Рекомендуем изучить технологию монтажа тросовой электропроводки на даче.
Меры безопасности
Стройка — это всегда движение и перемещение, в результате чего могут возникнуть непредвиденные риски. Поэтому предъявляются особые требования к временному электроснабжению, поскольку присутствует такой фактор, как неблагоприятное воздействие атмосферы на элементы электроустановок и их части. Смежные рабочие с низкой группой допуска, или без квалификации, наличие горючих и едких материалов на стройке, отсутствие заземления и элементов уравнивания потенциалов у электроприборов.
При работе в условиях повышенной влажности нужно следовать действующим правилам ПУЭ 1.7.50-53, предписывающим выполнять защиту установкой УЗО, при косвенном прикосновении в случаях, если напряжение превышает 50 Вольт переменного тока и 120 постоянного. Также для повышения безопасности персонала работающих с электроинструментом, нужно использовать разделительные трансформаторы с системой уравнивания потенциалов, объединяющей все открытые корпуса с помощью защитных разъемов в розетке.
При освещении объекта, светильники выбирают с классом защитой IP54, для установки на открытом воздухе. Следуя нашим рекомендациям и действующим правилам ПУЭ вы сведете риски травматизма к минимуму. Берегите себя. Напоследок рекомендуем просмотреть видео, в котором демонстрируется щиток для временного снабжения участка электричеством:
Вот и все, что хотелось рассказать вам о том, что собой представляет временное электроснабжение строительной площадки и какие требования предъявляются к нему. Надеемся, эти основы были для вас полезными и интересными!
Источник: tokzamer.ru
Определение продолжительности строительства кабельной линии
Прошло или не прошло испытание
Испытания
Обычно считается, что кабельное испытание прошло отлично, если:
- процесс проведен без возникновения пробоев, также, если не были перекрыты поверхностные разряды снаружи;
- ток, утекающий при проведении испытания, не увеличивается в своих показателях;
- величина, которую показало сопротивление на изоляции кабеля, не изменилась в меньшую сторону.
Нередко приходится сталкиваться и с тем, что токи, вытекающие при испытании, могут иметь значение, которое на порядок превосходит те, что указаны в таблицах как стандартные. Если такое случилось, кабель можно использовать, но срок его службы значительно снизится.
Условия испытаний
4.1. Испытания кабельных силовых линий до 10 кВ разрешается проводить только при положительных температурах. В холодный период (на морозе) возможно появление внутри изоляции (в кабельной структуре) наледи или льда. Такая ситуация не позволяет получать достоверные параметры, так как замерзшие частицы воды являются диэлектриком.
4.2. Перед началом испытаний проверьте влажность и наличие конденсата на жилах силовых кабелей. Присутствие частиц воды может спровоцировать пробой изоляции, что чревато выходом из строя не только испытуемых электроустановок или другой аппаратуры, но и испытательного оборудования.
4.3. Перед испытаниями кабельные воронки тщательно очистите от пыли, влаги и других загрязнений.
4.4. Атмосферное давление не влияет на текущие параметры СКЛ. При этом его величина должна фиксироваться в протоколе испытаний.
Определение электрической рабочей емкости жил.
Производиться для линий 35 кВ и выше. Измеренная емкость, приведенная к удельным величинам, не должна отличаться от результатов заводских испытаний более чем на 5%.
Измерение емкости кабельных линий производится методом амперметравольтметра или по мостовой схеме.
Метод амперметра-вольтметра. позволяет с большой точностью определять емкости со значениями C≥0,1 мкФ, что соответствует параметрам кабелей. Схема измерения по данному методу представлена на рис. 2.
По результатам измерения напряжения и тока емкость, мкФ, вычисляется по формуле
где: I — емкостной ток, А; U — напряжение на кабеле, В; f — частота напряжения в сети, Гц.
По данным измерения определяется удельная емкость кабеля, мкФ/км
В том случае, когда измерение методом амперметра-вольтметра требует специального оборудования и приборов, желательно применение мостового метода.
При измерении мостовым методом используются мосты переменного тока типа МД-16, P5026, P595 и др. Измерения производятся по перевернутой схеме (о порядке измерения следует руководствоваться указаниями). При выборе средств измерения следует учитывать, что удельные погонные емкости кабелей 35 кВ и выше составляют десятые доли мкФ/км, а пределы измерения емкости мостами переменного тока находятся в диапазонах:
мост Р5026 на напряжении 3-10 кВ — 10 ÷1 мкФ, на напряжении менее 100 В — 6,5·10-4÷5·102 мкФ;
мост МД-16 на напряжении 6-10 кВ – 0,3·10-4 ÷0,4 мкФ, на напряжении 100 В — 0,3 · 10-3 ÷100 мкФ;
мост P595 на напряжении 3-10 кВ –3·10-5 ÷1 мкФ, на напряжении менее 100 В – 3 · 10-4 ÷102 мкФ.
Типичные повреждения кабелей
Проверка повышенным напряжением позволяет выявить в высоковольтных линиях следующие распространенные типы дефектов:
- обрывы (в том числе отдельных жил) без заземления;
- обрывы одной либо нескольких жил с их заземлением;
- обрывы одной либо нескольких жил, с заземлением целых жил;
- короткое замыкание между жилами либо на землю, происходящее в результате старения изоляционного покрытия либо коррозии металлических оболочек;
- механические повреждения (наиболее частые для кабелей, пролегающих в грунте);
- утечка масла из маслонаполненных кабелей;
- другие виды повреждений, в том числе множественные нарушения целостности изоляции либо обрывы жил на всем протяжении кабеля.
Среди всех этих дефектов наибольшее распространение имеют однофазные повреждения — при них одна их токопроводных жил замыкается на экранирующую оболочку кабеля. В свою очередь, межфазные нарушения (при котором несколько жил оплавляются и свариваются вместе (а часто — и с экранирующей оболочкой) составляют не более 20% от всех повреждений.
Если рассматривать причины, по которым возникают подобные дефекты, то можно выделить следующие:
- ошибки проектирования (например — заниженная площадь сечения жил);
- заводской брак (неравномерная изоляция, заусенцы на токоведущих жилах и другие);
- механические повреждения при прокладке;
- нарушения при монтаже муфт;
- повреждения кабеля в ходе эксплуатации.
В любом случае, для того, чтобы избежать разрушения кабеля во время эксплуатации и вовремя выявить его повреждения, и проводятся испытания с применением повышенного напряжения.
Существующие нормы
Сколько времени занимает проверка прочности изоляции силовых кабелей? Для кабелей, имеющих бумажную и пластмассовую изоляцию, нужно 10 минут времени после монтажа, а при эксплуатации – всего 5 минут. Столько же минут требуется для кабеля, у которого изоляция выполнена из резины.
АИИ-70
Для проверки на прочность электроизоляции используются аппараты АИИ-70 и ИВК-5, при этом на выездных работах чаще применяется последний из них.
О том, как правильно проводить испытания повышенным напряжением, можно представить на примере силового кабеля марки ААШВ с сечением провода 3 на 95. Используя один из вышеупомянутых агрегатов, можно при скорости тока 1-2 кВ всего за одну секунду повысить номинальное напряжение до отметки в 60 кВ. После этого начинают отсчитывать время для прохождения испытаний.
АИД-70М
Когда завершаются высоковольтные испытания оболочки кабеля, обычно вновь делают замеры для определения сопротивления всей изоляции.
Испытание повышенным напряжением выпрямленного тока.
Силовые кабели напряжением выше 1 кВ испытываются повышенным напряжением выпрямленного тока.
Величины испытательных напряжений и длительность приложения нормированного испытательного напряжения приведены в таблице 5.
Таблица 5. Испытательные напряжения выпрямленного тока для силовых кабелей
| Тип кабеля | Испытательные напряжения, кВ; для кабелей на рабочее напряжение, кВ | Продолжительность испытания, мин | |||||||
| 2 | 3 | 6 | 10 | 10 | 35 | 110 | 220 | ||
| Бумажная | 12 | 18 | 36 | 60 | 100 | 175 | 300 | 450 | 10 |
| Резиновая марок ГТШ, КШЭ, КШВГ, КШВГЛ, КШБГД | — | 6 | 12 | — | — | — | — | — | 5 |
| Пластмассовая | — | 15 | — | — | — | — | — | — | 10 |
Методика проведения испытания повышенным напряжением выпрямленного тока, а также установки и оборудование для испытания представлены испытаниях изоляции электрооборудования повышенным напряжением.
При испытании напряжение должно плавно подниматься до испытательной величины и поддерживаться неизменным в течение всего периода испытания. Подъем испытательного напряжения для кабельных линий напряжением до 10 кВ осуществляется в течение 1 мин, а для кабельных линий 20-35 кВ — со скоростью не более 0,5 кВ/с.
В случае, если контроль над испытательным напряжением осуществляется по вольтметру, включенному на первичной стороне повышающего трансформатора, то в результаты измерения может вноситься некоторая погрешность за счет падения напря жения в элементах испытательной схемы, в частности, в кенотронах.
Измерение токов утечки кабеля 3-10 кВ при испытаниях повешенным выпрямленным напряжением производиться с помощью микроамперметров, включенных или на стороне высокого напряжения испытательной установки, или в нуль испытательного трансформатора. При применении последней схемы измерения токов утечки возможно искажение отсчета за счет паразитных токов утечки.
При испытаниях силовых кабельных линий повышенным выпрямленным напряжением оценка их состояния производится не только по абсолютному значению тока утечки, но и путем учета характера изменения тока утечки по времени, асимметрии токов утечки по фазам, характера сохранения и спада заряда и т.п. В эксплуатации принято, что кабельная линия может быть введена в работу, если токи утечки имеют стабильное значение, но не превосходят 300 мкА для линий с номинальным напряжением до 10 кВ. Для коротких кабельных линий (длиною до 100 м) без соединительных муфт допустимые токи утечки не должны превышать 2-3 мкА на 1кВ испытательного напряжения. Асимметрия токов утечки по фазам не должны превышать 8-10 при условии, что абсолютные значения токов не превышают допустимые.
Для исправной изоляции силового кабеля ток утечки спадает в зависимости от длительности приложения испытательного напряжения, и тем больше, чем лучше каче ство изоляции. У силового кабеля с дефектной изоляцией ток утечки увеличивается во времени. При заметном нарастании тока утечки при испытании силового кабеля про должительность испытания увеличивается до 10-20 мин. При дальнейшем нарастании утечки, если оно не вызвано дефектами концевых разделок, испытание должно вестись до пробоя изоляции кабеля.

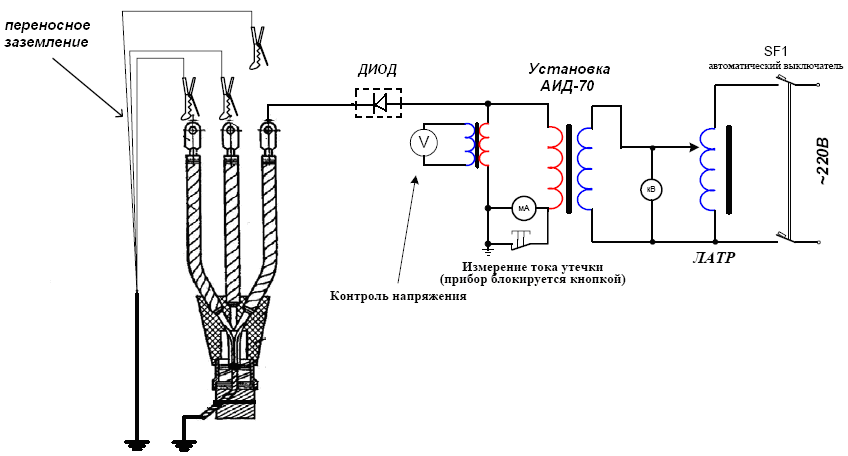

При испытаниях напряжение от выпрямленной установки подводится к одной из жил испытуемого кабеля. Остальные жилы испытуемого кабеля, а также все жилы других параллельных кабелей данного присоединения должны быть надежно соединены между собой и заземлены. У трехжильных кабелей испытанию подвергается изоляция каждой жилы относительно оболочки и других заземленных жил. У однофазных кабелей и кабелей с отдельно освинцованными жилами испытывается изоляция жилы относительно металлической оболочки.
Кабель считается выдержавшим испытания, если не произошло пробоя, не было скользящих разрядов и толчков тока утечки или его нарастания, после того как он дос тиг установившейся величины.
После каждого испытания цепи кабельной линии ее необходимо разрядить по приведенной методике.
Начало работ
Жилы соединяем между собой и с землей
Проводится испытание после подачи более высокого напряжения, но ток при этом обязан быть выпрямленным. Он должен прикладываться ко всем частям силового кабеля к каждому по отдельности. При этом всё, к чему напряжение не приложено, должно иметь заземление, а именно:
- незадействованные жилы;
- металлозащита;
- экранирующая поверхность.
Так реально определить, прочна ли изоляция между какой-то жилой и поверхностью земли, ну и конечно, также и в отношении прочих фаз.
Заземлены две жилы и экран
Если кабель не имеет брони и не экранирован, то напряжение прикладывается между нужной жилой и другими частями, которые имеют связь между собой и заземлением.
Можно взять одновременно все фазы в кабеле, сколько бы их не было, и проверить все сразу повышенным напряжением, но тогда по каждому проводу надо точно измерить значение токов утечки. Если у силового кабеля имеется всего-навсего одна фазная жила, при этом защищенная броней или экранирующей поверхностью (выполненной из сшитого полиэтилена), то данное напряжение здесь нужно приложить между одной из жил и оболочкой, в последнем случае это будет металлозащита или экранированное покрытие.
Заземлены две жилы и броня
Силовой кабель совсем обесточивается от подключенной к нему аппаратуры или присоединенных шин, его провода разделяются и отводятся в стороны на 15 см.
Периодичность испытаний в процессе эксплуатации.
Кабели напряжением 2-35кВ:
а) 1 раз в год – для кабельных линий в течение первых 2 лет после ввода в эксплуатацию, а в дальнейшем:
- 1 раз в 2 года – для кабельных линий, у которых в течение первых 2 лет не наблюдалось аварийных пробоев и пробоев при профилактических испытаниях, 1 раз в год для кабельных линий, на трассах которых производились строительные и ремонтные работы и на которых систематически происходят аварийные пробои изоляции;
- 1 раз в 3 года – для кабельных линий на закрытых территориях (подстанции, заводы и т.д.);во время капитальных ремонтов оборудования для кабельных линий, присоединённых к агрегатам, кабельных перемычек 6-10кв между сборными шинами и трансформаторами в ТП и РП;
б) Допускается не проводить испытание:
- Для кабельных линий длиной до 100 метров, которые являются выводами из РУ и ТП на воздушные линии и состоящих из двух параллельных кабелей;
- Для кабельных линий со сроком эксплуатации более 15 лет, на которых удельное число отказов из-за электрического пробоя составляет 30 и более отказов на 100 километров в год;
- Для кабельных линий, подлежащих реконструкции или выводу из работы в ближайшие 5 лет;
в) Допускается распоряжением технического руководителя предприятия устанавливать
другие значения периодичности испытаний и испытательных напряжений:
- Для питающих кабельных линий на напряжение 6-10кВ со сроком эксплуатации более 15 лет при числе соединительных муфт более 10 на 1 километр длины;
- Для питающих кабельных линий на напряжение 6-10кВ со сроком эксплуатации более 15 лет, на которых смонтированы концевые заделки только типов КВВ и КВБ и соединительные муфты местного изготовления, при значении испытательного напряжения не менее 4Uн и периодичности не реже 1 раза в 5 лет.
- Для кабельных линий напряжением 20-35кВ в течение первых 15 лет испытательное напряжение должно составлять 5Uн, а в дальнейшем 4Uн.
6.3.8 Кабели на напряжение 3-10кВ с резиновой изоляцией:
- в стационарных установках – 1 раз в год;
- в сезонных установках – перед наступлением сезона;
- после капитального ремонта агрегата, к которому присоединен кабель.
Разновидности испытаний
Первое, что следует установить — это сопротивление изолирующей оболочки кабеля. Измерения в данном случае проводятся при помощи мегомметра при подаче тока напряжением 2.500 В. При этом, сопротивление должно составлять: для линий до 1.000 В — не менее 500 кОм, а для линий более 1.000 В — не менее 10 МОм.
Испытание кабеля повышенным напряжением
Следующий тест — это проверка подачей завышенного напряжения. При этом проводится измерение сопутствующих токов утечки, определяют их характер и фазовую асимметричность. Применение подобного метода позволяет выполнить проверку целостности и однородности кабеля заметно точнее, чем мегомметром (а для некоторых типов дефектов такая проверка является единственно возможной).
Перед ее началом выполняют заземление оболочки кабеля, а также всех его жил, кроме тестируемой. В зависимости от рабочего вольтажа линии и материала ее изоляции, величина повышенного напряжения, а также время его подачи для определения пробоя является различной (для правильного выбора подаваемого напряжения и времени можно воспользоваться таблицей).
Также следует помнить, что если тестируемый кабель расположен параллельно с другим, то следует выполнить его фазировку. Для этого на один из концов кабеля подают рабочее напряжение, а на другом выполняют его замер.
Следующий вид проверок — это контроль маслонаполненных линий. При нем осуществляется ряд замеров жидкости: на соответствие рабочим характеристикам и на отсутствие нерастворимых газов (количество последних не должно быть более 0,1%), а для линий выше 110 кВ — и растворимых.
Проверка изоляции кабеля
Проверка высоковольтной линии на целостность может осуществляться и при помощи омметра. Для этого определяют одну из жил (заведомо целую) и ведут дальнейшие замеры относительно нее (при этом определяют сопротивление цепей остальных замкнутых жил).
Также, выполняют промер распределения силы тока в жилах. При этом величина неравномерности при исправном кабеле но должна превышать 10%.
Методика проверки кабелей
На кабельных линиях с рабочим напряжением от 20 кВ проводят определение значения электроемкости. Выполняется это либо с помощью использования мостовой схемы либо при помощи вольтамперметра.
Высоковольтные кабели в пластиковой изоляции тестируют подачей завышенного выпрямленного напряжения в течение 1 минуты.
Оболочки кабелей в металлической броне проверяют на наличие очагов коррозии.
Также, периодически выполняется контроль соединительных муфт, заделок, конструкций кабельных колодцев и других технических элементов.
Испытание повышенным напряжением выпрямленного тока.
Испытание изоляции кабельных линий повышенным напряжением выпрямленного тока производится с целью выявления местных сосредоточенных дефектов, которые не обнаруживаются при измерении мегаомметром, путем доведения их в процессе испытания до пробоя. Такое испытание повышенным напряжением выпрямленного тока производится от специальной установки типа: АИД-70, СКАТ-70 и т.п.
Напряжение от установки прикладывается поочередно к каждой фазе кабеля, при заземлении двух других фаз и оболочки кабеля (аналогично проведению измерения изоляции мегаомметром). Схема испытания кабеля повышенным напряжением выпрямленного тока изображена на рисунке №3.
Рис. №3 Испытание кабеля повышенным напряжением выпрямленного тока.
Изоляция одножильных кабелей без металлического экрана (оболочки, брони),
проложенных на воздухе, не испытываются. Изоляция одножильных кабелей с металлическим экраном (оболочкой, броней) испытываются между жилой и экраном. Изоляция многожильных кабелей без металлического экрана (оболочки, брони) испытываются между каждой жилой и остальными жилами, соединенными между собой и землей.
Изоляция многожильных кабелей с общим металлическим экраном (оболочкой, броней) испытывается между каждой жилой и остальными жилами, соединенными между собой и экраном (оболочкой, броней). При всех указанных выше видах испытаний металлические экраны (оболочки, броня) должны быть заземлены. Пластмассовые оболочки (шланги) кабелей, проложенных в земле, испытываются между отсоединенными от земли экранами (оболочками) и землей. Пластмассовые оболочки (шланги) кабелей, проложенных на воздухе не испытываются. Значение испытательного напряжения принимается в соответствии с таблицей №2
Испытательное напряжение кВ, для силовых кабелей.
| П | 6 | 36 | 60 |
| К | 2,5 | 36 | 60 |
| М | — | 36 | 60 |
| П | 3,5 | 36 | 60 |
| К | — | 36 | 60 |
| М | — | 36 | 60 |
| П | 6 | 12 | 20 |
| К | 6 | 12 | 20 |
| М | 6** | 12** | 20** |
* — испытание повышенным напряжением одножильных кабелей с пластмассовой изоляцией без брони (экранов), проложенных в воздухе, не производится.
** — после ремонтов, не связанных с перемонтажом кабеля, изоляция проверяется мегаомметром на напряжение 2500В, а испытание повышенным выпрямленным напряжением не производится.
Для кабелей на напряжение до 10кВ с бумажной и пластмассовой изоляцией длительность приложения полного испытательного напряжения при приёмосдаточных испытаниях 10 минут, в эксплуатации 5 минут. Для кабелей с резиновой изоляцией на напряжение 6-10кВ длительность приложения полного испытательного напряжения 5 минут.
Допустимые токи утечки в зависимости от испытательного напряжения и допустимые значения коэффициента асимметрии при измерении тока утечки приведены в таблице №3. абсолютное значение тока утечки не является браковочным показателем. Кабельные линии с удовлетворительной изоляцией должны иметь стабильные значения токов утечки. При проведении испытаний ток утечки должен уменьшаться. Если не происходит уменьшения тока утечки, а также при его увеличении или нестабильности, испытание производится до выявления дефекта, но не более чем 15 минут.
Проверка целостности и фазировки жил кабеля.
Перед включением кабеля в работу производится его фазировка, т.е. обеспечивается соответствие фаз кабеля фазам присоединяемого участка электроустановки. Проверка производится прозвонкой с помощью телефонных трубок или мегаомметра. На основании проверки производится раскраска жил в соответствии с раскраской принятой на данной установке.
Технология «прозвонки» с помощью телефонных трубок заключается в следующем: один работник подсоединяет свою телефонную трубку к жиле кабеля и оболочке (заземленной части электропроводки), а другой поочередно к жилам кабеля со своей стороны, пока не дойдет до той жилы, к которой подключился первый работник. При этом устанавливается телефонная связь между работниками и они могут договориться о порядке проверки другой жилы.
На проверенные жилы навешивают временные бирки с соответствующей маркировкой. Проверка жил «прозвонкой» будет успешной, если исключить возможность образования обходных цепей. Во избежание ошибок необходимо убедиться, что связь возможна только по одной жиле; для этого подсоединяют трубку к каждой из оставшихся жил и убеждаются, что связи по ним нет. Для «прозвонки» используют низкоомные телефонные трубки, а в качестве источника питания — батарейку от карманного фонаря.
После предварительной прозвонки перед включением кабельной линии в работу производится фазировка ее под напряжением. Для этого с одного конца кабеля подается рабочее напряжение, а с другого конца производится проверка соответствия фаз измерениями напряжений между одноименными и разноименными фазами. Газировка производится вольтметрами (в сетях до 1кВ) или вольтметрами с трансформаторами напряжения, а также с помощью указателей напряжения типа УВН-80, УВНФ и др. (в сетях напряжением выше 1 кВ),
Порядок проведения фазировки в линиях различного напряжения примерно одинаков. Так фазировка кабельной линии с помощью указателей напряжения выполняется в следующей последовательности (см. рис. 1).
Проверяется исправность указателя напряжения, для чего щупом трубки без неоновой лампы касаются заземления, а щуп другой трубки подносят к жиле кабеля находящегося под напряжением, при этом неоновая лампа должна загореться. Затем щупами обеих трубок касаются одной жилы находящей под напряжением. Лампа индикатора при этом гореть не должна.
После этого проверяется наличие напряжения на выводах электроустановки и кабеля (см. рис. 1в). Данную проверку производят для того, чтобы исключить ошибку при фазировке линии имеющей обрыв (например, из-за неисправности предохранителя).
Процесс собственно фазировки состоит в том, что щупом одной трубки указателя касаются любого крайнего вывода установки, например фазы С, а щупом другой трубки — поочередно трех выводов со стороны фазируемой линии (см. рис. 1г). В двух случаях касания (С-А 1 и С-B1) неоновая лампа загорается, в третьем (С-С1) лапа гореть не будет, что укажет на одноименность фаз. Аналогично определяют другие одноименные фазы.
Измерение распределения тока по одножильным кабелям
На силовом кабеле измеряются токи, протекающие как в жилах, так и в металлических оболочках и броне. Измерения производятся токоизмерительными клещами.
В зависимости от материала оболочки, брони и положения кабеля в пространстве токи в них могут достигать 100% по отношению к току жилы и сильно влиять на нагрев кабелей. Одновременно с измерением токов при нагрузках, близких к номинальной, должны быть проведены измерения температуры наружных покровов кабелей, по которой может быть вычислена температура жилы. Эта температура должна измеряться в самом нагретом месте КЛ и не должна превосходить допустимую для данного места измерения. При неравномерности распределения токов более 10%, когда отдельные кабели лимитируют пропускную способность всей группы кабелей, должны быть приняты меры по выравниванию токов по фазам.
Протокол испытания силовой кабельной линии выше 1000В
Ниже приведён пример заполнения таблиц протокола испытаний:
В таблице «Общие данные» в графе кол-во муфт предлагаю записывать не только промежуточные, но и концевые муфты. В этом случае даже на кабеле без промежуточных муфт необходимо в этой графе указывать цифру 2. При таком заполнении данная графа остаётся пустой только в случае испытания силового кабеля например на барабане, или до укладки и монтажа.
| ЗРУ, яч.1 | ТП-2, Т-1 | СБГ 3х35 | 250 | 2 | — |
В таблице «Испытание изоляции повышенным напряженим» в графе токов утечек необходимо записывать ток в начале испытаний (установившийся) и ток в конце испытания перед снятием напряжения.
Источник: tokidet.ru
