Монтажные приспособления и инструменты
Процесс установки конструкций в проектное положение вне зависимости от методов и способов монтажа состоит из строповки (захвата), подъема в проектное положение, временного закрепления в проектном положении, расстроповки (уборки стропов), выполнении проектного стыка, возврата грузового крюка в исходное положение. Этот комплекс взаимосвязанных операций по установке монтируемого элемента в проектное положение называется монтажным циклом. Для выполнения каждой из этих операций существуют приспособления и инструменты. Это могут быть универсальные инструменты и приспособления, применяемые для любых конструкций, монтируемых любыми методами и способами, а также специализированные инструменты и приспособления, используемые только для определенных конструкций.
Строповочные приспособления – чрезвычайно ответственные элементы такелажного оборудования, предназначенные для надежного присоединения поднимаемого элемента к крюку монтажной машины в определенном положении и допускающие предусмотренный технологией маневр без больших затрат физических усилий. Различают строповочные устройства гибкие (стропы) и с жесткими элементами (траверсы). Стропы облегченные и универсальные были рассмотрены в разделе погрузочно-разгрузочных работ. Для монтажных работ надо добавить еще балансирные (или уравновешивающие) стропы различных конструкций (рис. 8.12а).
Инструменты для работы с плиткой.
Когда поднимаемые элементы не могут воспринять горизонтальные сжимающие монтажные усилия, возникает необходимость в уменьшении угла наклона ветвей стропа за счет увеличения длины подвески конструкций. Это не всегда возможно из-за ограниченной высоты подъема крюка монтажного крана и всегда неудобно. В этих случаях применяют балочные, решетчатые и пространственные траверсы (рис. 9.12 б, в, г).
И гибкие и жесткие строповочные приспособления должны быть оборудованы захватами – устройствами, с помощью которых концы стропа прикрепляют к монтируемой детали или к конструкции. Наиболее распространены петлевые захваты, прикрепляемые к изделию с помощью стальной монтажной петли. К ним относятся крюки и карабины, снабженные замками, предотвращающими самопроизвольное отцепление (рис. 8.13).

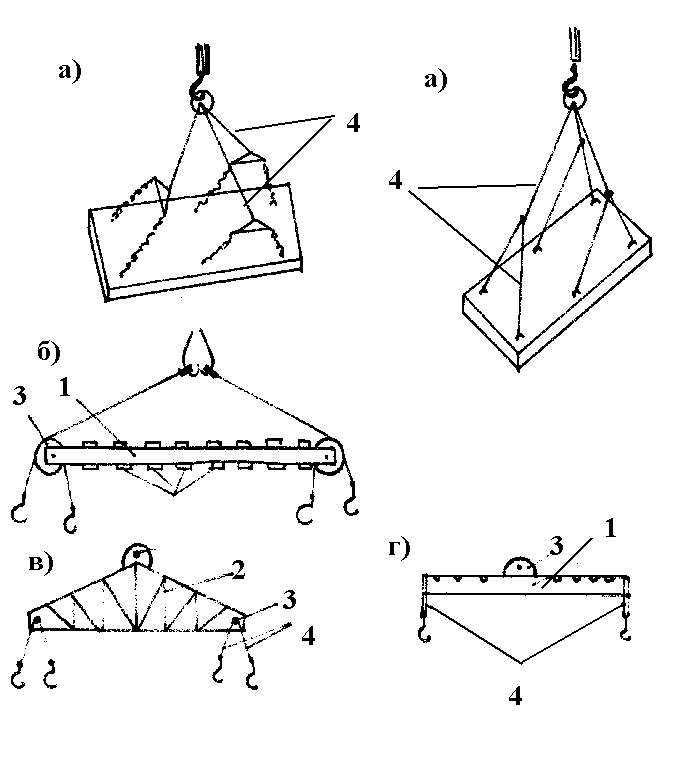

Рис. 8.12. Строповочные приспособления:
а – уравновешивающие стропы; траверсы б – балочная; в – решетчатая; г – универсальная; 1 – балка, 2 – ферма, 3 – блок, 4 – стропы

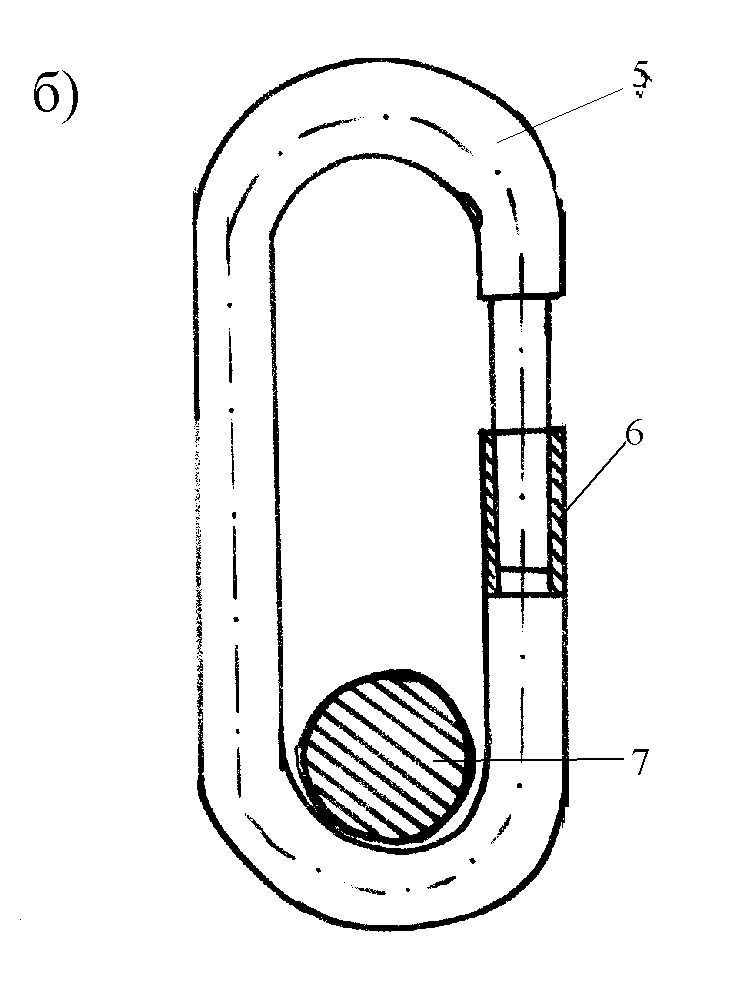

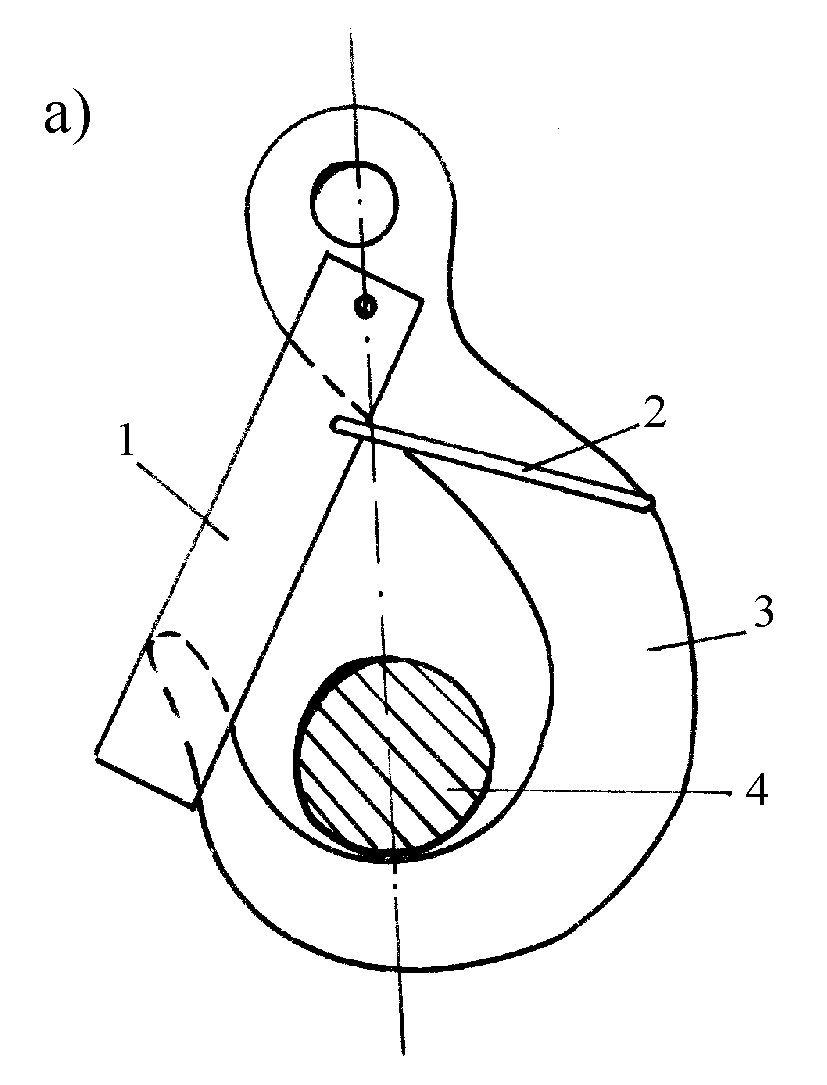

Рис. 8.13. Захватные устройства: а – крюк с замком, предотвращающим самопроизвольное отцепление;
б – карабин с предохранительной трубкой. 1 – предохранительная планка, 2 – проволочная скоба, 3 –крюк, 4 – петля монтируемой конструкции; 5 — карабин; 6 – предохранительная трубка; 7 – петля монтируемой конструкции
СВОИМИ РУКАМИ КРУТЫЕ СТАНКИ И ИНСТРУМЕНТЫ! КРЕАТИВНЫЕ ИДЕИ, ПРИСПОСОБЛЕНИЯ И НАСАДКИ ДЛЯ РАБОТЫ
Беспетлевые захваты прикрепляют к конструкциям без монтажных петель, что позволяет экономить большое количество металла. Беспетлевые захваты (рис. 8.14) подразделяют на опорные, присоединение которых осуществляется с помощью опорных деталей (штырей, пальцев, планок, вставляемых в отверстия, предусмотренные в монтируемых конструкциях); фрикционные (сжимающие и распорные), удерживающие конструкцию за счет сил трения; вакуумные, удерживающие элемент или конструкцию с помощью вакуумных камер. При монтаже стальных конструкций используют электромагнитные захваты.
ИсточникСтрой-справка.ру
Все монтажные работы связаны с использованием различного рода монтажных механизмов, которые в зависимости от выполнения работ подразделяются на основные монтажные машины, вспомогательные и приспособления. В свою очередь монтажные механизмы классифицируются на стационарные и передвижные машины, такелажное оборудование, монтажные приспособления, леса и подмости.
Стационарными машинами считаются такие, которые могут работать только в зоне, очерченной радиусом их действия. И при перемещении на другое место требуют полного или частичного демонтажа.
Передвижные машины подразделяются на ограниченно-мобильные и мобильные монтажные машины.
Ограниченно-мобильные машины могут выполнять работы в радиусе их действия и по длине пути, ограничивающей их перемещение. К ним относятся портальные, козловые, железнодорожные, башенные и жестконогие передвижные стреловые краны.
Мобильные монтажные машины могут перемещаться в любом направлении с одного объекта на другой. К ним относятся самоходные стреловые краны на гусеничном ходу, автомобильные и тракторные краны, вертолеты.
Такелажное оборудование предназначено для подъема, перемещения и опускания конструкций.
Оно включает: стальные и пеньковые канаты; цепи, стропы и траверсы; захваты; блоки и полиспасты; домкраты; тали и тельферы; лебедки и якоря. Стальные канаты применяются для подъема тяжелых строительных конструкций, для расчалок и стропов, а пеньковые используются в качестве оттяжек при подъеме конструкций и для подъема вручную отдельных мелких деталей.
Стропы являются ответственными элементами такелажного оборудования. Они предназначены для надежного присоединения поднимаемой конструкции к крюку или петле грузоподъемной машины.
Стропами называют отрезки стальных канатов или цепей, соединенные в верхней части общим кольцом; на нижних концах стропы снабжены специальными подвесными приспособлениями, обеспечивающими быстрое, удобное и безопасное закрепление конструкции. Стропы бывают универсальные и облегченные, двух- и четырехветвевые.
Траверсы представляют собой балки с укрепленными на концах отрезками стальных канатов. Применяются они при подъеме железобетонных колонн, балок и других конструкций, которые не могут воспринимать сжимающих и растягивающих усилий. Блоки входят в состав большинства грузоподъемных машин. Их применяют для подъема или перемещения конструкций и для отводных канатов.
Полиспасты — это простейшие грузоподъемные устройства, состоящие из блоков, соединенных между собой канатом. Применяются они для подъема или перемещения конструкций по горизонтали. Домкратами называют грузоподъемные механизмы небольших размеров и массы, предназначенные для подъема тяжелых конструкций на высоту от 200 до 400 мм.
Тали поднимают конструкции на небольшую высоту, имеют грузоподъемность от 10 до 100 кН, оснащены шестеренчатым или червячным приводом, подвешиваются к конструкциям на крюке и приводятся в движение цепью, перекинутой через колесо, вручную. Тельфер — это таль с электрическим приводом на тележке, перемещаемой по монорельсу.
Управление подъемом и перемещением осуществляется от пульта с кнопками, подвешенного на гибком кабеле. Лебедки служат для перемещения и подъема конструкций, ни подразделяются на подъемные для подъема, тяговые для перемещения конструкций и поворотные для вращения кранов. По способу установки их подразделяют на передвижные и стационарные.
Лебедки бывают с ручным и машинным приводами. Якоря служат для закрепления лебедок, вант полиспастов, расчалок или других монтажных приспособлений за какое-либо анкерное устройство. Якорями называют неподвижные сооружения, снабженные упорными стенками, способными воспринимать горизонтальные и вертикальные усилия.
Монтажные приспособления служат для временного закрепления конструкций при монтаже, а также при укрупнительной сборке и при установке конструкций в проектное положение. Они способствуют облегчению и сокращению ручных операций в процессе монтажа.
К монтажным приспособлениям относятся: клинья, клиновые вкладыши; ловители; фиксаторы и кондукторы; расчалки, подкосы и распорки. Все они, кроме временного закрепления, служат для выверки в проектное положение монтируемых конструкций.
Леса и подмости предназначены для выполнения монтажных работ на различной высоте при возведении зданий и сооружений. Леса применяются при возведении зданий, не имеющих междуэтажных перекрытий, а подмости — при монтаже зданий, имеющих междуэтажные перекрытия. При монтаже зданий и сооружений применяются инвентарные леса и подмости, изготовленные по типовым проектам на специализированных предприятиях. Они должны быть прочными, устойчивыми, удобными и обеспечивать безопасные условия работы.
