Схема каркасная технология строительства

Возведение каркасных домов проводится двумя способами:

Методом «Канадская платформа». Сначала устраивается перекрытие и пол первого этажа, затем на нем собираются крупные секции — целые стены или их сегменты. После установки в проектное положение конструкции закрепляются, утепляются и обшиваются.

Пошаговой сборкой. Все элементы раскраиваются и фиксируются по месту. Сначала нижняя обвязка, затем стойки и верхняя обвязка. Такой способ более долгий, но он позволяет обойтись 1-2 помощниками или даже построить небольшой дом в одиночку.

«Канадская платформа» используется при типовом строительстве, когда на заводе изготавливаются конструкции высокой степени готовности. Их привозят на строительную площадку и монтируют с помощью грузоподъемных механизмов за несколько дней.

При самостоятельном возведении каркасного дома проще и легче пошаговый монтаж. Усилиями двух-трех человек можно устанавливать не только отдельные элементы, но и укрупненные блоки, совмещая традиционный метод и «Канадскую платформу».

Строительство каркасного дома. Пакет из досок. Укосины. Каркас. Казань. Строй и Живи

Обустройство проемов и стен дома

Схема кровли каркасного дома.

Завершающими этапами являются установка дверей, окон и обработка стен. Что касается окон, то для каркасных домов рекомендуется устанавливать качественные деревянные окна с двойными, а еще лучше — с тройными стеклопакетами. Дверные проемы необходимо выполнять из дерева. Ведь так будет намного легче подогнать нужную ширину и высоту. Да и в плане экологии это будет отличным вариантом для помещения.

А теперь о стенах. Для начала стены внутри и снаружи дома необходимо обшить пропитанной защитными составами толстой фанерой. К фанере снаружи вы после сможете прибить гвоздями (шурупами) пластик или дерево. Конечно, предпочтение отдается хорошему дереву — оно не треснет и будет служить вам долго. Кстати, это еще и отличное декоративное решение.

Ведь для наружной обивки каркасных домов сейчас выпускают куски древесины самых причудливых форм и узоров.

Схема утепления стен каркасного дома.

Что касается внутренней отделки стенок, то после обшивки фанерой можно оштукатурить стену, а потом покрасить, оклеить обоями или же обработать декоративной штукатуркой. А можно сделать стальной каркас для гипсокартонной конструкции, укрепить между его стойками слой утеплителя (к примеру, стекловаты), после чего обшить стену листами гипсокартона, ошпаклевать швы и приниматься за декоративную отделку. Второй вариант, конечно, лучше, так как предусматривает почти идеальные стены и теплое помещение за счет слоя утеплителя.

Можно воспользоваться и третьим вариантом — обшивкой дома изнутри таким же деревом, как и снаружи. При этом тонкий утеплитель тоже можно под него подложить. Дерево можно будет в последующем покрыть лаком или краской, чтобы оно смотрелось более эффектно.

Рассмотренная доступная технология строительства каркасного дома своими руками позволит вам относительно быстро и не очень дорого возвести здание без использования строительных машин и кранов. А еще вы будете уверены, что ваш дом построен на высочайшем уровне, поэтому будет крепким и надежным долгие годы.

Что входит в базовую комплектацию проекта

Стандартной постройкой принято считать дома с размером 6х8 м. Разные поставщики предлагают как стандартные проекты, так и индивидуальные, учитывающие пожелания заказчика. Но, несмотря на все отличия в архитектуре и дизайне, есть понятие базовой комплектации. В неё входят:

• Полы – лаги, перекрытия, пароизоляционная плёнка, половые доски (черновые и чистовые).
• Стены – несущий брус, панели для стен, утеплитель, материалы для чистовой отделки, декоративные элементы.
• Межэтажные перекрытия – лаги перекрытия для пола второго этажа, пароизоляционная плёнка, половые доски (черновые и чистовые).
• Окна и двери с наличниками и откосами.
• Крыша – стропила, обрешётка, кровельный материал (обычно металлочерепица), утеплитель, ветро-влагозащитная плёнка, материалы для чистовой отделки.

Грамотно проведенные геологические изыскания это залог качественного фундамента по минимально возможной ценеИсточник smrte.ru

Если предполагается постройка дома выше, чем один этаж, такую работу лучше доверить специалистам, неправильный выбор может принести серьёзные разочарования в будущем.

Шаг 2: Нижняя обвязка и пол

Нижняя обвязка, или лежень — горизонтальная конструкция, передающая нагрузку от всего дома на фундамент. Ее изготавливают из хорошо просушенной обрезной доски 50х150 мм или бруса сечением 100х150 мм.

Ставим обвязку и лаги

Последовательность операций при монтаже лежня:

1. Раскладывают по периметру фундамента доски или брусья, обработанные биозащитными составами и антипиренами. Обрезают излишки.
2. Отмечают точки расположения болтов, уложив лежень сверху и слегка ударив молотком над каждым крепежом.
3. Просверливают мощной дрелью отверстия в местах вмятин. Диаметр должен быть больше сечения болта на 3 мм.
4. Укладывают на фундамент утеплитель — ленту из стекловолокна, сверху устанавливают лежень.
5. Завинчивают гайки на болты с шайбами ударным гайковертом или вручную гаечным ключом.
6. Контролируют горизонтальность нижней обвязки нивелиром или строительным уровнем. Если нужно изменить положение бруса, ослабляют гайку, подкладывают деревянные клинья и поднимают до нового уровня. Зазор заполняют жидким бетоном.

В углах брусья стыкуют «вполдерева» или с коренным шипом.

Следующий этап после укладки лежня — устройство полов. При монтаже каркасного дома методом «канадской платформы» они послужат основанием для сборки блоков стен. Если предполагается устанавливать стойки последовательно, по готовому полу перемещаться удобнее, чем постоянно подниматься по стремянке.

Полы в каркасном доме монтируют тремя способами:

• по грунту;
• по лагам;
• по готовому плитному фундаменту.

Полы по лагам устраивают в доме на свайном или ленточном фундаменте. В этом случае образуется проветриваемый подпол между низом конструкции и землей. Укладку лаг проводят тремя способами:

• опирают на лежень и укрепляют с внешней стороны фасадной доской;
• устанавливают в вырезанные в нижней обвязки пазы;
• монтируют встык к лежню с помощью металлических кронштейнов.

Для лаг используют брус сечением от 110х60 мм до 220х180 мм в зависимости от расстояния между опорами. Чем больше ширина пролета, тем мощнее должен быть элемент.

Шаг при укладке — 50-60 см. В местах установки тяжелого оборудования или мебели балки монтируют чаще — через 30-40 см.

Монтаж лаг пола.

Порядок проведения работ при устройстве пола по лагам на металлических кронштейнах:

1. Раскраивают и нарезают балки нужной длины.
2. Устанавливают их на оцинкованные кронштейны, закрепляют саморезами или гвоздями.
3. К нижней части лаг прибивают черепные бруски сечением 50х50 мм.
4. На бруски укладывают влагостойкую фанеру или листы ОСП. Настил будет служить основанием под утеплитель.

При пролете свыше 2,5 м между лагами устанавливают распорки — отрезки бруса или доски, придающие системе жесткость на изгиб. Их закрепляют гвоздями, прибивая в торец наискось через лагу.

Шаг укладки распорок зависит от ширины пролета:

• 2,5-3,5 м — 1 элемент;
• 3,5-5,4 — 2 доски;
• 5,4-7,2 — 3 распорки;
• больше 7,2 м — от 4 штук.

Все деревянные конструкции перед укладкой обрабатывают антисептиками и антипиренами. Это продлевает срок службы материала и защищает от гниения, насекомых и огня.

Утепление и настил пола

Одна из главных задач, если мы строим каркасный дом, — надежно утеплить все поверхности

Через полы и подвалы теряется до 10-15% тепла, поэтому нужно уделить особое внимание термоизоляции конструкций

Для утепления деревянных полов используются материалы:

• гранулированные — керамзит, шлак, вермикулит;
• рулонные — каменная, стеклянная, шлаковата, пенополиэтилен, пробка;
• плиты из минеральной ваты, пенополистирола, ДСП;
• жидкие — пенополиуретан, эковата.

Не рекомендуется применять для утепления деревянных полов пенополистирол. При нагревании он выделяет опасные для человека газы.

По настилу расстилают гидроизоляцию из плотных пленок в 2 слоя с нахлестом 10-15 см. Гранулированный, плитный или рулонный утеплитель укладывают толщиной, соответствующей теплотехническому расчету для климата конкретного региона. Обычно это 10-20 см для минваты, 30 см — для керамзита.

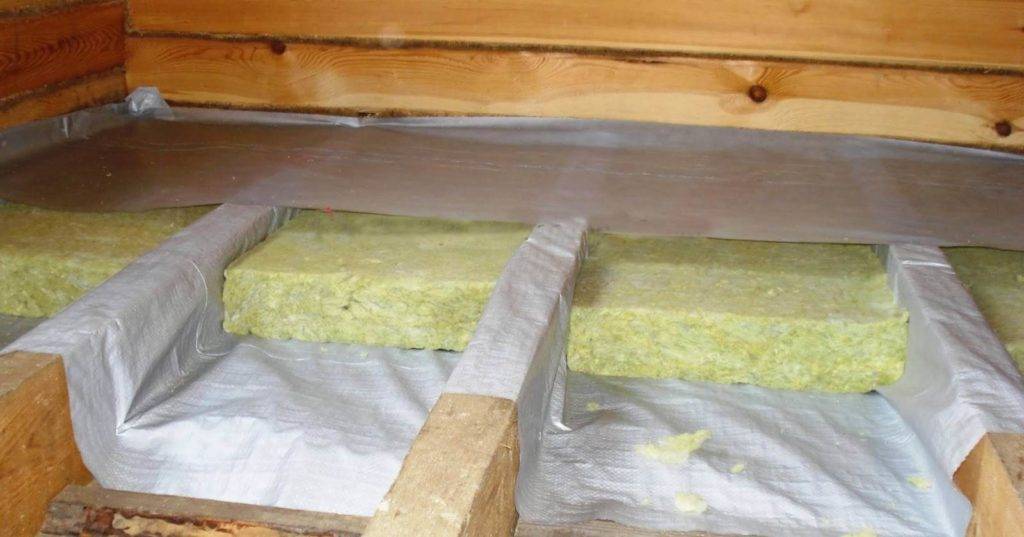

Утепление минеральной ватой пола в каркасном доме.

Сверху материалы накрывают пароизоляционной мембраной, через поры которой влага может испаряться в атмосферу. Пленку закрепляют степлером. Для создания вентиляционного зазора по лагам набивают контррейки.

Пароизоляция с вентиляционным зазором.

По контррейкам монтируют финишное покрытие со звукоизоляционной прокладкой.

Если для утепления применяют фольгированные материалы, при укладке их обращают в сторону помещения. Так инфракрасные лучи будут отражаться в комнату.

Шаг 3: Каркасные стены

Каркасный дом своими руками собирают из отдельных элементов, раскраивая и подгоняя их на строительной площадке. Возможен монтаж более крупных секций или даже целых конструкций, заготовленных на заводе.

Способы сборки каркаса

Быстровозводимые здания сегодня строят способами:

• традиционным — последовательно собирают каркас из стоек, ригелей, укосин, утепляют стены, монтируют обшивку;
• методом «канадской платформы» — секции заготавливают горизонтально на черновом полу и выставляют их в проектное положение;
• из СИП-панелей — крупные элементы, раскроенные на заводе, собирают на площадке при помощи соединительных брусьев и полиуретанового клея;
• по немецкой технологии «фахверк» — доски каркаса, являющиеся одновременно декоративной отделкой, располагают снаружи утеплителя;
• по шведской технологии — каркас монтируют из двух обрешеток, первая предназначена для установки утеплителя и крепления внешней отделки, вторую используют для прокладки коммуникаций и монтажа внутренней облицовки.

Монтаж каркаса способом «канадская платформа».

В частном строительстве для сборки своими руками чаще применяют классический способ, не требующий сложных монтажных работ и затрат на подъемную технику.

Установка и сечение стоек

Этапы монтажа стоек каркаса включают:

1. Разметку на покрытии чернового пола мест установки стоек. Обычно шаг составляет 60 см. Это удобно для последующей укладки плит минеральной ваты. В двухэтажных зданиях расстояние уменьшают до 40 см.
2. Нарезку опор из сухой обработанной доски толщиной 50 мм. Сечение подбирают по расчету на несущую способность.
3. Установку стоек в углах, выравнивание, закрепление временными укосинами.
4. Монтаж промежуточных элементов.
5. Соединение опор брусом верхней обвязки.
6. Усиление оконных и дверных перемычек досками, уложенными на ребро. Если этого не сделать, при прогибе произойдет защемление рамы, возникнут трещины на стеклах, отделке фасада и внутренних поверхностей стен.
7. Укрепление каркаса укосинами из досок 100х25 или 150х25, врезанными в верхнюю и нижнюю обвязку, стальными перфорированными полосами, горизонтальными перемычками. Дополнительное усиление не требуется, если каркас обшивают жесткими листами ОСП, многослойной фанеры.
8. Обшивку лобовой доской балок верхней и нижней обвязки. Рекомендуется проложить слой базальтовой ваты для утепления конструкции.

Для подбора сечения стоек суммируют все нагрузки, действующие на несущий каркас. Если здание небольшое, то при высоте до двух этажей размеры бруса принимают:

• для наружных стен — 150х50 мм, 200х50 мм;
• для внутренних перегородок — 100х50 мм.

Прочности таких сечений вполне достаточно для восприятия вертикальных и боковых нагрузок. При теплотехническом расчете может оказаться, что для размещения теплоизоляции требуется большая, чем расчетная, ширина стоек.

Увеличивать сечение несущего бруса нецелесообразно. В этом случае утеплитель укладывают в 2 слоя — один между стойками каркаса, второй — по наружной обрешетке с перевязкой. Такая компоновка поможет избежать теплопотерь через деревянные элементы, углы, обрамления проемов.

Укосины или раскосы

Укосины или раскосы устанавливают временно для придания устойчивости каркасу при монтаже или постоянно, чтобы конструкция сохраняла геометрию длительное время.

Укосины в каркасе устанавливают наклонно.

Чтобы постоянные укосины выполняли свою роль — обеспечивали жесткость каркасу, при их установке соблюдают правила:

• элементы монтируют с наклоном 40°-60°;
• толщина укосин — не более 1/4 от высоты сечения стойки;
• крепление раскоса к обвязке — только врезкой, при других видах сочленения усыхание древесины ведет к потере устойчивости узла;
• укосины врезают заподлицо со стойками, обвязками и перемычками;
• на одной стене устанавливают не менее двух раскосов с наклоном в разные стороны;
• к стойкам по длине прибивают 2-3 гвоздями.

Вместо укосин в углах каркаса можно использовать листы ОСП-3 12. Диагональная жесткость конструкции будет обеспечена.

Углы каркасного дома

Угол — одно из проблемных мест в каркасном доме. Установка бруса без дополнительного утепляющего слоя приводит к образованию мостика холода. Дерево обладает более высокой теплопроводностью, чем минеральная вата, поэтому стена в углу помещения может промерзать.

Чтобы этого не случилось, конструкции формируют одним из четырех способов:

Из двух стоек. Стык двух стен усиливают отделочным уголком.

Первые два способа более технологичны, но теплоизоляционные качества их ниже. В стыке двух стен остаются сквозные щели, которые очень трудно заделать.

Возведение крыши

Существует много видов крыш (вальмовые, сводчатые, бубновые, шатровые и др.), но чаще всего при строительстве домов используют двускатную крышу. Возводится такая крыша довольно быстро и легко.

1. Сначала на перекрытие монтируется мауэрлат, к нему потом будет фиксироваться стропильная система. Для изготовления стропил обычно применяют доски, их ширина равняется 100 мм, а толщина 50 мм.
2. Монтаж стропил выполняется под углом 45 — 50 градусов. Изготавливать их можно на площадке или же прямо на крыше. Между собой сверху стропила соединяют обычными гвоздями (торцевое соединение). Чтобы обеспечить им лучшую жесткость необходимо отступить от верхнего соединения 700 мм и приколотить ригель, в результате стропила будут похожи на букву «А». На мауэрлат ставят нижние концы и крепко их фиксируют. Обязательно нужно делать выпуск примерно в 250 – 300 миллиметров.
3. В первую очередь монтируются крайние стропила, их размещают сзади и спереди дома. Посередине стропил необходимо выполнить прогон и укосины, это поможет обеспечить лучшую фиксацию и жесткость конструкции. Далее стропила устанавливают посередине здания и сверху приколачивают доску коньковую. Теперь осталось выполнить монтаж остальных стропил. Для обшивки фронтонов можно применить СИП панели.
4. Далее выполняется обрешетка. Для её создания потребуются доски шириной от 100 миллиметров, в толщину от 25 миллиметров. Доски фиксируют к стропилам, при этом выдерживается шаг 50 мм. Для их фиксации применяют обычные гвозди.

Схема устройства обрешетки

Как только обрешетка будет готова на неё укладывается рубероид, его можно настилать в один слой или в несколько, он обеспечит гидроизоляцию. Укладывать его необходимо по вертикали, при этом обязательно выдерживать нахлёст около 100 — 130мм. Для того чтобы прикрепить рубероид к обрешётке применяют небольшие гвоздики или степлер. Вот и всё, теперь осталось выбрать и уложить кровельный материал.

Каркасный дом возведенный по канадской технологии

Как вы сами смогли убедиться строительство каркасных домов, использую канадскую технологию — посильная задача даже для тех, кто не совсем силен в терминологии и практике их возведения. Однако на сооружении каркаса, строительство дома не заканчивается.

Предстоит еще огромный перечень работ, по внутренней и внешней отделки. Установка окон, дверей, подвод коммуникаций к дому, отделка фасадов — это лишь небольшой список того, что еще нужно сделать. Утешением же для вас должно являться то, что основной фронт работ уже выполнен. Построенный дом по канадской технологии будет радовать вас и ваших близких на протяжении многих лет.

Утепление

Об утеплении необходимо подумать еще до того, как строить из досок собственный дом или дачу. Пошаговая схема следующая:

1. Для защиты теплоизоляции от влаги и конденсата по внутренней поверхности стены прокладывают пароотводящей полиэтиленовой пленкой. Места примыкания проклеивают бутилкаучуковой лентой, фиксируют к каркасу степлером.
2. Щелей быть не должно, и поэтому полосы между собой скрепляют двусторонним скотчем. Нахлест – 100 мм.
3. Когда укладывают минвану, режут плиты так, чтобы размеры элементов превышали габариты ячейки на 1-2 см по длине и ширине. Для разрезания используют строительный нож или ножовку с полотном с мелкими зубьями.
4. Утеплитель укладывают двумя слоями. Смещение по стыкам – 15 сантиметров. Суммарная толщина термоизоляционного слоя – 200 миллиметров.
5. Мембранную гидроизоляцию настилают и по наружной стороне стены, чтобы максимально защитить утеплитель от влаги.
6. Все стыки проклеивают скотчем, не допуская зазоров и щелей.

Наружная и внутренняя отделка усилит эффект теплосбережения, особенно если в качестве материалов используются вентфасады. Однако, нужно заблаговременно рассчитать несущую способность здания, так как это увеличит его массу.

Обвязка

Обвязка придает фундаменту жесткость, служит основанием для будущего пола и равномерно распределяет нагрузку на фундамент. Ее делают с помощью брусьев. Выбор размера зависит от толщины стен и расстояния между сваями.

• Брусья обрабатывают антисептиком, а верхушки покрывают мастикой и укладывают на них рубероид. Это послужит хорошей гидроизоляцией.
• Брусья укладывают по всему периметру фундамента, укрывая все сваи. Сваи служат местом соединения брусьев. Соединяют их вполдерева с помощью гвоздей длиной 100 мм. Угловые стыки укрепляют металлическими уголками, также закрепленных гвоздями длиной 50-60 мм.
• Если длины несущих стен больше длины брусьев, то стыковать брусья необходимо с напуском 20-30 см. Т.к. стыковка будет самым уязвимым участком. А брусья в обвязке проседать не должны.
• Затем в оголовках основания и самих брусьях сверлят отверстия. Через них при помощи болтов и шпилек соединяют обвязку и сваи. Для удобства дальнейших работ, выпирающие части крепежа углубляют внутрь бруса.
• Когда внешняя обвязка готова, переходят к внутренней. Порядок работы здесь такой же. Внутренние брусья крепятся к внешним тем же образом. Соединение укрепляют металлическими уголками.

Основание для каркасных домов

Схема основания каркасного дома.

Помимо самих стен, пола и потолка, утеплителем в доме является и его фундамент. Он тоже может быть выполнен самыми разными способами и из большого количества материалов. Особенностью именно каркасного дома является то, что фундамент под него сооружать нужно небольшой глубины. Это связано с тем, что данный тип строительства совершенно не предполагает многоэтажности.

Максимум, на что он способен, так это на мансардное помещение. Таким образом, сооружение получается достаточно легким и необходимости организовывать основательный фундамент нет. Какие же типы фундамента подойдут именно для такого дома? В первую очередь это конечно же, столбчатый вариант. Он удобен для таких легких сооружений, экономичен.

Но не стоит забывать и об утеплении. Этот способ подходит лишь там, где в течение года не наблюдается сильных заморозков. Иначе и земля под домом, и все, что будет находиться на нижнем этаже, будут подвержены вымерзанию.

Схема возведения дома по каркасной технологии.

Другой вариант в большей степени подходит для возведения каркасного дома в центральной части нашей страны и в северных районах. Это ленточный тип фундамента. Он предполагает заведение основания по всему периметру здания и под несущими перегородками в нем. И в первом, и во втором случае необходимо отметить, что заглубление здесь сильное не подойдет. В то же время, для того чтобы избежать неприятностей и сбоев в функционировании и эксплуатации сооружения, необходимо позаботиться о том, чтобы основание это было максимально надежным.

В этом отношении следует говорить об армировании фундамента. Именно это позволит предотвратить размыв почвы и вместе с ней фундамента, а соответственно, и его разрушение. Данное правило касается ленточного основания. Если же предполагается столбчатый его вариант, то в качестве крепления в этом случае рационально использовать монолитный ростверк.

Экологичность каркасного дома

Для определения экологичности нужно знать из чего строят каркасные дома. Каркас изготавливается из древесины, щиты у каркасно-щитовых домов из того же материала.

Видео описание

Про экологичность каркасного дома смотрите в видеоролике:

Плохая экологичность дома, построенного из дерева, может быть только при несоблюдении технологии, чем грешат «серые» строительные бригады:

• Повышенная влажность вызывает гниение и появление плесени, значит, древесина должна быть достаточно просушена. При покупке пиломатериалов без сертификата качества, трудно гарантировать, что дерево сушилось достаточно хорошо.
• Использование антисептиков, противопожарных смесей (антипиренов), клеящих веществ может добавить токсичности. Поэтому, здесь тоже надо требовать сертификаты качества, в которых указан состав используемых растворов.

Долговечность каркасного дома

На Западе при строительстве компании чётко соблюдают все условия данного процесса. В нашей действительности это не всегда получается.

При недостаточной сушке и неверном применении антисептика может появиться грибок и плесень.

Обработка антисептиком будет эффективна не более 15-20 лет. Для повторной обработки придётся разбирать стены, а это лишние затраты денег и сил.

Исходя из вышеизложенного, можно предположить, что срок эксплуатации каркасного дома будет в районе 30 лет.

Видео описание

Подробнее о том из чего складывается стоимость каркасного дома, смотрите в следующем видеоролике:

Заключение

Крайне важно точное соблюдение всех строительных технологий и особенностей процесса, что могут обеспечить профессиональные строительные компании. Изучив все достоинства и недостатки каркасного домостроительства можно принять или отказаться от этой идеи, чтобы исключить разочарования в дальнейшем

Изучив все достоинства и недостатки каркасного домостроительства можно принять или отказаться от этой идеи, чтобы исключить разочарования в дальнейшем.

Виды каркасных построек

Существуют следующие разновидности каркасных сооружений:

• фахверковые или стоечно-балочные;
• панельные или каркасно-щитовые;
• каркасно-стоечные системы;
• дома, построенные по канадской технологии, или каркасно-бревенчатые;
• каркасные с неразрезными стойками.

Каркасно-щитовые дома делают в заводских условиях, а сооружения по канадской технологии возводят из СИП-панелей. Это готовый модуль из ОСП с утеплителем внутри. Отличие каркасно-рамочной технологии строительства от панельной в том, что каркас возводят из рамок, которые впоследствии обшивают листовыми материалами. Во всех случаях каркас не обязательно делают из древесины. Иногда применяют стальные тонкостенные конструкции.

Подходит ли такое основание для каркасника?

Стены каркасных домов изготовлены из дерева или металла, поэтому сооружения можно отнести к легковесным и малоэтажным конструкциям. Как правило, такие постройки оказывают умеренные нагрузки на грунт, поэтому не смысла возводить дорогостоящие ленточные и плитные основания.

Для участков со сложным рельефом свайный фундамент станет практичным и выгодным с точки зрения стоимости решением.

Какие опоры можно использовать?

применимы все виды свай:

1. Забивные.
2. Буронабивные.
3. Винтовые.

Забивные опоры представляют собой столбы (деревянные, металлические, железобетонные), которые с помощью специальной техники вводятся в грунт на глубину промерзания земельных масс. Чтобы правильно выбрать тип силовых элементов, необходимо рассчитать проектные нагрузки и сопоставить их несущей способностью грунта.

Вес деревянных каркасных домов позволяет использовать забивные опоры из бруса. Под сооружением со стенами из металла устанавливают металлические или железобетонные конструкции с небольшим диаметром.

Технология закладки буронабивных свай доступна для домашнего домостроения. Монтаж усложняется необходимостью бурения скважин в почве, а также сбора армирующего каркаса. Под одноэтажные каркасные постройки из дерева можно заложить фундамент без армирования, но срок службы конструкции будет значительно ниже.

Вкручивание винтовых свай (металлических и железобетонных) – быстрый способ возведения фундамента

В свою очередь металлические винтовые сваи можно быстро вкрутить ручным способом, при этом допустимые нагрузки фундамента позволяют силовой конструкции удерживать вес каркасного дома в течение 50–100 лет.

Плюсы и минусы

Преимущества технологии с использованием отдельных опорных элементов:

• дешевле ленточных и плитных оснований;
• подходят для большинства типов грунта, кроме скальных пород;
• эффективны при строительстве на переувлажненной почве и на участках со сложным ландшафтом;
• разнообразие технологий позволяет выбрать практичный и максимально экономичный метод строительства фундамента.

Недостатки опорных свай:

• перед проектированием необходимо провести ряд сложных расчетов;
• сложно оценить геологические особенности участка с неоднородным составом почвы.

Обвязка фундамента

Для этой операции сгодятся брусья размером 150х150 мм, 200х200 мм и 200х250 мм. Перед тем, как укладывать брусья, верхушки свай промазывают мастикой и укладывают пару слоев рубероида. Это, так называемая гидроизоляция. Брусья же следует обработать антисептиком.

Брусья монтируются по всему периметру будущего здания и соединяются между собой в полдерева, посредством гвоздей длиной 120 мм. Все стыки усиливаются с помощью уголков, которые крепятся посредством гвоздей длиной 50-60 мм.

К основанию брусья крепятся с помощью винтов, при этом, они укладываются в специальные оголовки и хорошо притягиваются винтами.

Сверху обвязки на брусья укладывается доска, которая перекроет места соединения брусьев. На эту доску в дальнейшем будут монтироваться вертикальные стойки будущего каркаса. Доска прибивается к брусу гвоздями длиной 100-120 мм.

Укрепление фундамента под каркасный дом с помощью арматуры

Схема укрепления фундамента с помощью инъекционных скважин: а – зона распространения раствора; б – буроинъекционные скважины.

В этих целях подойдет абсолютно любой крепкий металлический материал. Наверняка у вас в гараже, на даче или еще где-то собрано некоторое количество предметов, совершенно ненужных и непригодных для использования. Но именно для закрепления фундамента они окажутся практически незаменимыми. Так, например, если у вас есть старый велосипед, коляска или что-то еще, то смело разбирайте их и переходите к непосредственному армированию. Если же вы не являетесь хранителем исторической древности, то придется приобрести армирующую сетку и с ее помощью осуществить армирование.

Для этого необходимы:

• металлические прутья;
• армирующая сетка;
• металлическая проволока.

Прутья арматуры вкапываются в землю на глубину, равную примерно третьей части того размера, что оказывается над землей. Соответственно, если глубина фундамента составит 30 см, то вам потребуются прутья длиной не менее 40 см. Сначала устанавливаются они в углах и в местах пересечения перегородок. После этого нужно будет устанавливать оставшиеся столбики на расстоянии примерно 1 м друг от друга. После этого все их нужно соединить между собой. Для этого можно воспользоваться либо металлической сеткой, либо толстой проволокой

В данном процессе важно правильно осуществить соединение с угловыми столбиками

Достаточно часто строителями-самоучками совершается ошибка, которая заключается в том, что на углах стыкуются 2 детали, после чего одна из них направляется по одной стене, а другая – по соседней. Это может привести к тому, что при усадке фундамента одна часть его может отделиться от другой. Для того чтобы предотвратить это, необходимо на углах не соединять 2 отдельные детали, а сгибать одну под углом в 90 градусов. Место сгиба прикрепляется к столбику с помощью тонкой металлической проволоки.

Замешивание раствора для фундамента под дом своими руками

После того как вся арматура будет связана между собой, необходимо приготовить бетонный раствор для заливки фундамента. В его состав входит:

• цемент (1 ведро);
• песок (3 ведра);
• вода (1 ведро);
• пластификатор (70 г);
• гравий или щебень (3 части).

Замешивать эту массу можно и с помощью обычной лопаты небольшими партиями. Так как котлован неглубокий, это вполне реально. Если вы не сторонник ручного способа перемешивания камней с песком, цементом и водой, то лучше будет либо приобрести уже готовый бетон, либо воспользоваться электрической бетономешалкой.

В этом случае сначала в нее загружаются все сыпучие материалы (песок, цемент, щебенка, пластификатор), а потом понемногу добавляют воду. Возможно, ее потребуется меньше или, наоборот, чуть больше. Пластификатор добавляется (при ручном замешивании) после того, как цемент с водой становятся однородной массой. Пластификатор позволяет использовать меньшее количество воды в процессе замеса, поэтому в бетоне после высыхания ее практически не остается. Это позволяет избежать вымерзания влаги в морозы и откола некоторых частей фундамента.

Заливается бетон постепенно, по всей длине фундамента. Так, пока на другом конце вы не увидите, что на дне появился раствор, не стоит доверху заливать им котлован только в одном участке. Для того чтобы ускорить процесс заливки, можно воспользоваться лопатой или ломом, с помощью которых раствор будет прогоняться по всему периметру фундамента.

Источник: zalpstroy.ru

Каркасный дом своими руками: вся пошаговая инструкция строительства

Перечислим основные этапы, которые необходимо выполнить последовательно, чтобы построить новый каркасный дом своими руками, пошаговая инструкция сформирует у вас правильное представление о строительстве.

Схема стены каркасника.

Проектирование – планирование, продумывание конструкции дома, схемы расположения простенков и комнат, дверей и окон, сантехнических устройств, водопровода, канализации, электропроводки, отопления. В процессе проектирования прорисовывается схема каркасного дома, на которой обозначают места расположения инженерных сетей и сантехнических, отопительных устройств. Прорабатывая схемы каркасных домов своими руками, бытовых подсобных помещений, важно учесть, как будет отапливаться дом – выбрать систему отопления, схему прокладывания её элементов. По готовой схеме будет выполняться пошаговое строительство.

• Грунтовые работы – это подготовка почвы под фундамент и собственно сооружение свайного фундамента.
• Сбор каркаса стен из вертикальных стоек и обвязок.
• Монтаж межэтажных перекрытий.
• Кровля с обрешеткой, монтирование стропильной системы и укладка кровельного материала.
• Сооружение стен, которые надо обшивать листами плитного материала.
• Монтирование чернового пола и потолка.
• Наружные двери, окна, простенки и перегородки.
• Разводка коммуникаций внутри стен дома.
• Внутренняя обшивка и отделка.

А теперь перейдём непосредственно к вопросу, как сделать каркасный дом своими руками, что учесть для качественного строительства и правильного выполнения работ.

Нижняя обвязка и пол

Нижняя обвязка, или лежень — горизонтальная конструкция, передающая нагрузку от всего дома на фундамент. Ее изготавливают из хорошо просушенной обрезной доски 50х150 мм или бруса сечением 100х150 мм.

Ставим обвязку и лаги

Последовательность операций при монтаже лежня:

1. Раскладывают по периметру фундамента доски или брусья, обработанные биозащитными составами и антипиренами. Обрезают излишки.
2. Отмечают точки расположения болтов, уложив лежень сверху и слегка ударив молотком над каждым крепежом.
3. Просверливают мощной дрелью отверстия в местах вмятин. Диаметр должен быть больше сечения болта на 3 мм.
4. Укладывают на фундамент утеплитель — ленту из стекловолокна, сверху устанавливают лежень.
5. Завинчивают гайки на болты с шайбами ударным гайковертом или вручную гаечным ключом.
6. Контролируют горизонтальность нижней обвязки нивелиром или строительным уровнем. Если нужно изменить положение бруса, ослабляют гайку, подкладывают деревянные клинья и поднимают до нового уровня. Зазор заполняют жидким бетоном.

В углах брусья стыкуют «вполдерева» или с коренным шипом.

Следующий этап после укладки лежня — устройство полов. При монтаже каркасного дома методом «канадской платформы» они послужат основанием для сборки блоков стен. Если предполагается устанавливать стойки последовательно, по готовому полу перемещаться удобнее, чем постоянно подниматься по стремянке.

Полы в каркасном доме монтируют тремя способами:

• по грунту;
• по лагам;
• по готовому плитному фундаменту.

Полы по лагам устраивают в доме на свайном или ленточном фундаменте. В этом случае образуется проветриваемый подпол между низом конструкции и землей. Укладку лаг проводят тремя способами:

• опирают на лежень и укрепляют с внешней стороны фасадной доской;
• устанавливают в вырезанные в нижней обвязки пазы;
• монтируют встык к лежню с помощью металлических кронштейнов.

Для лаг используют брус сечением от 110х60 мм до 220х180 мм в зависимости от расстояния между опорами. Чем больше ширина пролета, тем мощнее должен быть элемент.

Шаг при укладке — 50-60 см. В местах установки тяжелого оборудования или мебели балки монтируют чаще — через 30-40 см.

Монтаж лаг пола.

Порядок проведения работ при устройстве пола по лагам на металлических кронштейнах:

1. Раскраивают и нарезают балки нужной длины.
2. Устанавливают их на оцинкованные кронштейны, закрепляют саморезами или гвоздями.
3. К нижней части лаг прибивают черепные бруски сечением 50х50 мм.
4. На бруски укладывают влагостойкую фанеру или листы ОСП. Настил будет служить основанием под утеплитель.

При пролете свыше 2,5 м между лагами устанавливают распорки — отрезки бруса или доски, придающие системе жесткость на изгиб. Их закрепляют гвоздями, прибивая в торец наискось через лагу.

Шаг укладки распорок зависит от ширины пролета:

• 2,5-3,5 м — 1 элемент;
• 3,5-5,4 — 2 доски;
• 5,4-7,2 — 3 распорки;
• больше 7,2 м — от 4 штук.

Все деревянные конструкции перед укладкой обрабатывают антисептиками и антипиренами. Это продлевает срок службы материала и защищает от гниения, насекомых и огня.

Утепление и настил пола

Одна из главных задач, если мы строим каркасный дом, — надежно утеплить все поверхности. Через полы и подвалы теряется до 10-15% тепла, поэтому нужно уделить особое внимание термоизоляции конструкций.

Для утепления деревянных полов используются материалы:

• гранулированные — керамзит, шлак, вермикулит;
• рулонные — каменная, стеклянная, шлаковата, пенополиэтилен, пробка;
• плиты из минеральной ваты, пенополистирола, ДСП;
• жидкие — пенополиуретан, эковата.

Не рекомендуется применять для утепления деревянных полов пенополистирол. При нагревании он выделяет опасные для человека газы.

По настилу расстилают гидроизоляцию из плотных пленок в 2 слоя с нахлестом 10-15 см. Гранулированный, плитный или рулонный утеплитель укладывают толщиной, соответствующей теплотехническому расчету для климата конкретного региона. Обычно это 10-20 см для минваты, 30 см — для керамзита.

Утепление минеральной ватой пола в каркасном доме.

Сверху материалы накрывают пароизоляционной мембраной, через поры которой влага может испаряться в атмосферу. Пленку закрепляют степлером. Для создания вентиляционного зазора по лагам набивают контррейки.

Важно. Если не создать условия для испарения воды в подпольном пространстве, со временем утеплитель отсыреет, а древесина начнет гнить.

Пароизоляция с вентиляционным зазором.

По контррейкам монтируют финишное покрытие со звукоизоляционной прокладкой.

Если для утепления применяют фольгированные материалы, при укладке их обращают в сторону помещения. Так инфракрасные лучи будут отражаться в комнату.

Каркасный дом своими руками

Подготовительные работы необходимы для любого строительства, особенно если вы решили строить каркасный дом, пошаговая инструкция будет вам просто необходима. Если вы продумывали проект дома самостоятельно, то учитывали особенности расположения строения на участке. Если же вы купили готовый проект и решили воплотить его на месте, то понадобится «привязать» строение к вашему рельефу. Как построить каркасный дом, инструкция будет полезна на самых ранних этапах строительства.

Каркасный дом своими руками пошаговое фото.

Подготовка участка

Что понадобится сделать на участке, где строю каркасный дом своими руками:

• Очистить его от старых строений, при их наличии на участке, от строительного мусора и от пней, коряг.
• Обеспечить возможность подвоза строительных материалов, расчистить дорогу для машины и место для разворота.

Навес для хранения досок.

• Продумать места для складирования строительных материалов, если рельеф неровный, они должны располагаться на возвышениях, для защиты от намокания.
• Возможно, участок необходимо выровнять, для этого надо сделать расчет рельефа и вызвать строительную технику.
• Для некоторых участков, где ведется каркасное строительство, дополнительно будет актуальна инструкция, как соорудить забор, чтобы предупредить хищение материалов.

Разметка участка

Под разметкой понимают обозначение расположения будущего строения на местности. Схема каркасного дома переносят на местность с помощью колышек и верёвок. Колышки вколачивают в землю и натягивают между ними верёвку, обозначая расположение будущих наружных стен по периметру.

Разметка участка под строительство.

Тщательно измеряют все углы, соблюдают градусность (чётко обозначенные 90°) и длину стен. Отклонения хотя бы на несколько градусов не допускаются. Они ведут к искривлению строения и неправильному распределению нагрузок. Что в результате может снизить прочность всей конструкции и уменьшить её надёжность.

Пароизоляция стен – прихоть или необходимость?

Во избежание попадания водяных паров внутрь утеплителя, что влечет за собой его повреждение и утрату теплоизолирующих свойств, производится монтаж пароизоляции стен каркасного дома. Пароизоляционная мембрана имеет многослойную пористую структуру, благодаря чему обеспечивается циркуляция воздуха не только через вентиляцию в каркасном доме, двери и окна, но еще и через стены.

Мембрана с одной стороны имеет гладкую поверхность, с другой – шершавую. Влага, оседающая на шершавой стороне, постепенно испаряется, препятствуя образованию плесени и грибка внутри стены. Следует помнить, что монтаж мембраны производится гладкой стороной к утеплителю, а шершавой внутрь помещения.

На заметку: Приклеивать пароизоляционную мембрану следует специальным скотчем, исключая образование порывов и складок. В противном случае утеплитель придет в негодность через 2-3 сезона.

Инструкция к фундаменту

Поэтапное строительство каркасного дома своими руками начинается с фундамента. Это — основа дома, большая, ровная и прочная «подставка», на которой держится вся каркасная конструкция. Её можно вылить из бетона или собрать из готовых бетонных блоков.

Ленточный фундамент для каркасника.

Каркасное строительство называют «лёгким». Стены каркасника значительно меньше давят на поверхность земли, чем капитальные сооружения из кирпича или монолиты из бетона. Каркас также легче брусового деревянного дома. Поэтому вашему строению понадобится небольшой мелкозаглубленный фундамент, при этом глубину можно сделать на 100-300 мм.

На заметку Решая, как самому построить каркасный дом своими руками, неизменно сталкиваешься с вопросом выбора конструкций и материалов. Для каркасных строений сооружают мелкозаглубленные ленточные фундаменты или плиты. В некоторых случаях для каркасников делают фундаменты глубокими.

В некоторых случаях для каркасников нужна большая глубина фундамента. Это бывает, когда грунт – зыбкий, подвижный, сыпучий и строение планируется на берегу водоёма. В таком случае устанавливают свайно-винтовой фундамент, который будет опираться на глубокие и неподвижные слои грунта.

Ленточный фундамент

Представляет собой каменную ленту, дорожку, заглубленную в землю на 100-400 мм. Над поверхностью земли фундамент возвышается на 100-300 мм. Таким образом, общая высота ленточного фундамента для каркасного дома составляет 200-700 мм.

Опалубка ленточного фундамента с арматурной сеткойНа заметкуМожно сделать фундамент глубже и выше – но это уже на ваше усмотрение, при желании израсходовать больше строительных материалов и получить более массивную конструкцию основания дома.

Ленту фундамента заливают в подготовленные заранее траншеи. Бетон для заливки можно замешивать самостоятельно. Перед заливкой в траншеи насыпают слой песка и тем самым делается так называемая песчаная подушка (толщина до 100 мм) и укладывают металлические арматуру.

Плитный фундамент

Плитный фундамент также называют плавающим. Каркасный дом будет подниматься и опускаться вместе с ним, при сезонных расширениях грунта . Поэтому плита должна быть достаточно прочной, чтобы можно было возводить здание в два этажа и выше.

Плитный фундамент заливают из бетона и арматуры, при этом арматуру связывают проволокой. Арматурная сетка обеспечивает плите каркасного дома необходимую прочность, жестко фиксируя монолитную плиту.

Расчет фундамента производится по принципу повышенной нагрузки, применяют арматуру разного диаметра. Плюс можно менять расстояние между прутьями, и это поможет увеличить прочность фундамента. Стоимость зависит от сложности работы и потраченных материалов на создание.

Фундамент залит монолитной плитой

Плитное основание можно минимально заглубить в грунт на 100-200 мм, или лить бетон на гравийную подушку без заглубления. Общая высота плиты должна составлять 200-300 мм.

Для плиты фундамента важно обеспечить стойкость к подъёму грунтовой влаги. Поэтому при замешивании бетона в него добавляют водостойкую добавку. Это обеспечит водостойкость бетонной плиты и сухой пол внутри будущего помещения. А также продлит долговечность фундамента и всего строения.

Свайно-винтовой фундамент

Для получения свайно-винтового фундамента можно использовать асбестовые трубы или металлические готовые сваи. Для асбестовых труб готовят ямы, в которые устанавливают трубу и заливают в неё бетон. Предварительно – армируют, т.е. ставят металлическую арматуру внутрь трубы. Металлические сваи вкручивают в землю без вынимания грунта, не выкапывая ямы.

Для того чтобы было легче и понятнее, как монтировать свайно-винтовой фундамент и каркасный дом своими руками – пошаговое фото.

Набор свай для винтового фундамента
Вкручивание свай для фундамента вручную
Соединение винтовых свай фундамента между собой
Свайно-винтовой фундамент

Инженерные системы

Чтобы построить каркасный дом, необходимо предусмотреть внесение в проект всех инженерных сетей. Они прокладываются в строгой последовательности, и начинать нужно с фундамента. В случае применения бетонного основания все технологические отверстия под коммуникационные системы нужно сделать в момент заливки, чтобы после застывания не заниматься сложным сверлением отверстий.

Электрическая система состоит из распределительного щита, электропроводки, розеток и заземления. Расстояние между точками под розетки должно составлять не более 4 м. Рядом с источниками воды устанавливаются розетки с крышками. Вентиляционная система включает в себя воздуховоды с отверстиями. Стоит ли напоминать, что от правильной разводки труб и проводов зависит удобство доступа и пользования кранами, выключателями, а также функционирование стоков и отвод канализации?

Обвязка брусом

Поверх готовых свай укладывают горизонтальные балки. Такая конструкция называется ростверком. Когда решили построить каркасный дом своими руками, пошаговая последовательность начинается с установки ростверка, который является также нижней обвязкой каркаса с вертикальным креплением стоек на них.

Для нижней обвязки выбирают деревянный брус сечением 150х150 мм. Это – несущий элемент строения, который должен иметь достаточную прочность и удерживать на себе стены, крышу, отделку и внутренние бытовые устройства.

Для соединения углов обвязки выбирают один из предложенных на картинке способов – в полдерева или в полулапу.

Варианты соединения в полдерева
Соединение в полудерева и в полулапа

Они отличаются толщиной среза дерева для углового соединения. Полдерева – срезается ровно половина толщины балки, полулапа – срезается балка под углом друг к другу . Сверху соединение укрепляют металлической скобой или пластиной. После чего крепят угол обвязки к фундаменту металлическим анкером. После завершения монтажа брус обрабатывают антисептиком.

Инструкция к черновому полу

Чтобы построить каркасный дом, инструкция распишет в деталях весь процесс строительства. В первую очередь пол каркасного дома своими руками состоит из чернового слоя и чистового покрытия. Черновой пол делают из бетона или дерева. Чистовое покрытие из дерева, ламината, линолеума и других отделочных материалов.

Бетонный черновой пол

Заливка бетонного пола выполняется поверх грунта. Он представляет многослойную конструкцию, в которой есть слой гидроизоляции, теплоизоляции, арматурная сетка.

Черновой пол из бетона — бетонная стяжка

Нижний слой – песок 10 мм. Поверх – теплоизоляция из керамзита, опилки с глиной – так называемый саман, пеноплекс. Далее бетон с гидроизоляционной добавкой.

Деревянный черновой пол

Если для сооружения чернового пола используется дерево, то под ним образуется пустое пространство.

Черновой пол между лагами

Деревянные лаги укладываются поверх нижней обвязки и используются в качестве основы, к которым снизу прибиваются доски чернового пола. На доски чернового пола укладывается утеплитель. Потом уже на лаги расстилается напольное покрытие: ламинат, линолеум, ОСП, паркет.

Выбор места строительства дома на участке

О выборе места возведения жилого дома стоит задуматься еще на стадии покупки участка. Имеет значение не только рельеф, но и удаленность от шоссе, линий электропередач, соседних строений, наличие поблизости водоемов, оврагов, зеленых насаждений. На самом участке также нужно правильно разместить дом. Здесь есть обязательные для исполнения нормативы. Это:

• Санитарные строительные нормы. В них оговорено нормативное расстояние до проезжей дороги, ЛЭП, подземных инженерных коммуникаций, соседских домов, хозпостроек, колодцев, деревьев.
• Ограничения по пожарной безопасности. Противопожарные нормы регламентируют расстояние до пожароопасных объектов и между домостроениями. При этом учитывают, из чего построен дом.

Расположение будущего дома выбирают при проектировании. Для ввода здания в эксплуатацию проект должен быть согласован с ответственными службами.

Рисунок 3. Схема свайно-винтового фундамента. Проект Всеволожск Д-15

Кроме того, есть более общие рекомендации, которые помогут повысить комфортабельность будущего дома. При выборе места строительства учитывают:

• ориентацию по сторонам света – влияет на освещенность комнат;
• розу ветров – с ветреной стороны лучше уменьшить степень остекления;
• наличие источников шума (дорога, детские площадки) – с этой стороны лучше не делать окна.

При выборе расположения комнат желательно заранее продумать вид, который будет открываться из окон.

Достоинства и недостатки каркасной технологии

Технологию каркасного строительства нельзя назвать идеальной, у нее есть не только преимущества, но отрицательные стороны.

Достоинства быстровозводимых домов

1. Сроки строительства — главный, и зачастую, решающий аргумент для заказчика. После того как застынет фундамент, простой проект собирают за две недели. Строительство дома большой площади со сложным архитектурным решением занимает несколько месяцев.
2. Материалы, используемые в каркасном строительстве: клееный брус, доски, ОСП-плиты, SIP-панели, не деформируются от перемены влажности. Можно сразу приступать к чистовой отделке.
3. Экономия на всех этапах: облегченный фундамент, невысокие транспортные расходы, недорогие материалы и монтаж.
4. Использование мелкозаглубленных фундаментов.
5. Возможность строительства на сложных грунтах.
6. Современные утеплители обеспечивают хорошую теплоизоляцию и позволяют жить в каркасном доме круглый год.
7. Всесезонность строительных работ.
8. Допускается прокладывание коммуникаций в полостях стен.

Недостатки и слабые стороны

1. Основной недостаток — небольшой срок эксплуатации, 50-80 лет. Однако любую деревянную постройку нужно ремонтировать, при должном уходе дом простоит дольше.
2. Каркасные дома — малоэтажные. Исключение — проекты с каркасом из металлических профилей. При деревянном каркасе не рекомендуется делать три этажа, но мансарда вполне допустима.
3. Перепланировка в щитовых домах невозможна, а в каркасно-рамочных зависит от проекта: некоторые стены убираются, если они не несущие. Но вопрос нужно обязательно согласовать с авторами проекта.
4. Низкая шумоизоляция.
5. Если в качестве утеплителя используется пенопласт, дом может пострадать от грызунов.
6. Низкая пожаробезопасность — относительный недостаток. Существуют утеплители, стойкие к возгоранию, например, базальтовая вата. Деревянные части строения обрабатываются защитными составами.

Монтаж каркасного дома

Как построить каркасный дом своими руками? Пошаговая схема строительства начинается с сооружения каркаса – одна из самых ответственных строительных операций. Важно правильно выбрать балки и доски (размер и сечение) и правильно соединить их. Какие особенности возникают, когда начинается монтаж каркасного дома: стоек, балок, укосин и ригелей? Можно легко начать строительство каркасного дома своими руками, видео поэтапно покажет все основные моменты монтажа дома.

• Места расположения стоек и стыков деревянных элементов вымеряют рулеткой и обозначают карандашом.
• Тщательно выверяют вертикальность стоек, горизонт верхней обвязки и угол соединения. Углы между стойками и балками должен составлять 90°.
• Для соединений каркасных элементов используют наиболее надёжные варианты – металлические скобы и гвозди.
• Монтаж каркасного дома выполняется из собранных заранее на земле элементов — шаблонов стен, ферм. Их поднимают, устанавливают, временно подпирают косыми балками и после – крепят соединительными элементами.

Монтаж стен в каркасном доме

Пошаговое строительство каркасного дома, технология сбора каркаса стен следующая:

• Укладывают нижнюю обвязку.
• Собирают отдельно каркас каждой стены (нижние, верхние и вертикальные элементы) – так называемый шаблон стены. После собранный шаблон целиком поднимают и устанавливают на нижнюю обвязку.
• Поверх шаблонов стены укладывается вторая верхняя обвязка, на которую после кладут стропила для крыши.

На заметку Для подъёма шаблона стены длиной 6 м понадобится три человека. Втроем поднять такой шаблон – вполне реально. Более длинные стены собирают из нескольких шаблонов и соединяют их стыки специальными резьбовыми соединениями .

Сборка каркасного дома, фото и видео демонстрирует ход выполнения строительных операций – сборку шаблона и его установку в месте будущей стены.

Укосины

В некоторых схемах монтажа каркасного дома используются не только вертикальные и горизонтальные элементы каркаса, а также наклонные – так называемые укосины. Они усиливают прочность каркасной конструкции. Их делают из досок 150-50 мм или 100-50 мм.

Правильное расположение укосин

Ригель

Ригилем называют горизонтальную доску, которая крепится рядом с доской верхней обвязки. Ригель крепят в шаблон в процессе сборки на земле. Для ригелей используют деревянные доски толщиной от 50 мм.

Ригель во всю стену каркасного дома

Также ригелем называют горизонтальную подпорку между наклонными фермами крыши. В целом ригель – это любая балка, которая работает на сжатие.

Углы каркаса несут максимальную нагрузку. Поэтому их собирают из двух или трех опорных досок.

Варианты крепления углов каркасной стены

Внутренние стены

Каркас внутренних стен собирают из стеновых шаблонов аналогично наружным стенам. Внутренние простенки не несут большой нагрузки, и потому могут быть выполнены из доски меньшего сечения.

Главное требование к внутренним стенам – шумоизоляция. Поэтому их толщина должна обеспечивать монтаж шумоизоляционного материала в ходе последующего обустройства стен и их утепления.

Окна и двери

После сборки каркаса в предусмотренные схемой проёмы устанавливаются окна и двери. Эту работу проще заказать у производителя – готовое пвх окно вместе с монтажом в оконный проём. Что касается дверных проемов, то их коробку можно успешно собрать самостоятельно из деревянных досок толщиной 25-30 мм.

Правильный скандинавский каркас

В отличие от Америки, где каркасы практически стандартизированы и различий очень мало, в Скандинавии вариаций больше. Тут можно найти и классический американский каркас, и гибридные версии. Скандинавский каркас, по сути, есть развитие и модернизация американского. Тем не менее, в основном, когда говорят про скандинавский каркас, речь идет о такой конструкции.

Типичный скандинавский домокомплект

Углы, укосины – тут все как у американцев. На что же обратить внимание?

1. Одинарная обвязка по верху стены.
2. Силовой ригель, врезанный в стойки на протяжении всей стены.
3. Одинарные стойки на оконных и дверных проемах.

На самом деле основным отличием является этот самый “скандинавский” ригель – он заменяет собой и американские хэдеры, и сдвоенную обвязку, являясь мощным силовым элементом.

В чем, на мой взгляд, преимущество скандинавского каркаса перед американским? В том, что в нем идет намного бОльший упор на минимизацию всевозможных мостиков холода, коими являются практически все сплоченные доски (сдвоенные обвязки, стойки проемов). Ведь между каждыми сплоченными досками потенциально может образоваться со временем щель, о которой вы возможно никогда и не узнаете. Ну и одно дело, когда мостик холода имеет ширину одной доски и другой вопрос – когда их уже две или три.

Конечно, зацикливаться на мостиках холода не стоит. От них все равно никуда не уйти и на самом деле часто их значимость преувеличивают. Но, тем не менее, они есть и, если возможно относительно безболезненно их минимизировать, почему бы это не сделать?

Скандинавы вообще, в отличие от американцев, очень сильно заморочены на энергосбережении. Сказывается и более холодный, северный климат, и дорогие энергоносители. А ведь по климату Скандинавия гораздо ближе к нам (говорю в первую очередь про Северо-Западный регион), чем большинство американских штатов.

Недостаток скандинавского каркаса в его чуть большей сложности, хотя бы в том, что во всех стойках нужно сделать пропилы под ригель. И в том, что, в отличие от американского, он таки требует каких-то мысленных усилий. Например: на больших проемах могут потребоваться и сдвоенные стойки для поддержки горизонтальных элементов, и дополнительные ригели и хэдеры. А где-то, например, на фронтонных стенах одноэтажек, где нет нагрузки от лаг или крыши – может и ригель даже не потребуется.

В общем, скандинавский каркас имеет определенные преимущества, но требует приложения чуть больших сил и ума, чем американский. Если американский каркас можно собрать с полностью отключенными мозгами, то в скандинавском лучше их включить, хотя бы на минимальном режиме.

Третий этап строительства: кровля

Еще во время проектирования вашего дома вы должны были определиться, какой тип крыши будет венчать вашу постройку.

Чаще всего для каркасных домов выбирают двускатную кровлю, однако и односкатные пользуются спросом благодаря легкости монтажа своими руками, простоте конструкции и более низкой цене.

Схема стропильной системы

Устройство кровли начинается со стропильной системы. Стропильная система – это основной каркас крыши.

Стропильная система состоит из следующих элементов:

• мауэрлат
• стропильные ноги
• стойки
• прогоны
• затяжка
• лежень
• подкосы
• обрешетка

Когда выполнен каркас кровли, необходимо его утеплить. Начинка крыши состоит практически из таких же слоев, как и стена.

Снаружи выполняем утепление крыши листами пенопласта или минеральной ватой, укладываем гидроизоляцию, которую фиксируем обрешеткой.

Кровля и ее слои

Изнутри мы кладем слой минеральной ваты или пенопласта, если помещение в мансарде не будет жилым. Фиксируем слой пароизоляции и закрываем все щитами ОСБ.

Покрываем крышу кровельными материалами в зависимости от уклона ската и собственных предпочтений.

Помните о том, что мягкая кровля, которая стала очень популярна в последнее время, укладывается только на плоскость, поэтому обрешетку необходимо дополнить ОСБ-плитами. При этом угол наклона может быть небольшим – от 5 градусов.

Основные правила каркасного строительства

Чтобы конечный результат строительства не разочаровал, перед постройкой необходимо ознакомиться с простыми правилами:

• Главный критерий при выборе пиломатериалов – качество. Лучше отдать предпочтение древесине камерной сушки, чем дереву естественной влажности, которое может дать трещины при усыхании. Хорошим вариантом будет техническая просушка бруса, которая сводит к минимуму количество влаги в дереве.
• Доверить работу профессионалам. Строительство дома, в котором вы будет жить – это не самая подходящая площадка для экспериментов, если что-то сделать не так, то в лучшем случае это приведет к возникновению дискомфортных условий проживания, а в худшем — к аварийным ситуациям. И это даже не принимая во внимание то, что строительство это не только возведение стен, а еще и множество узкопрофильных видов работ: проводка коммуникаций (канализация, электричество, отопление), кровельные работы на высоте и многое другое.

• Важна любая мелочь. Попытка сэкономить на крепежных материалах, утеплителе или пропитках для древесины может стоить дорого. Некачественный, но дешевый утеплитель может выделять вредные вещества, опасные для здоровья. Ненадежное крепление элементов может привести к нарушению целостности каркаса.

Технология строительства каркасного дома – поэтапная работа, которая сама по себе поможет сберечь средства бюджета. Поэтому не стоит экономить на стройматериалах.

Инструкция к правильному утеплению

Каркасный дом шаг за шагом строится, и теперь необходимо заняться утеплением дома. Качественный утеплитель обеспечивает способность сохранять комфортную температуру в зимний период от холода, а также определяет ваши будущие расходы на оплату зимнего отопления. Поэтому исходя из этого лучше перестараться и утеплить каркасный дом своими руками хорошо, чем сэкономить и недостаточно теплоизолировать стены строения.

Минеральная вата в виде прессованных матов – оптимальный вариант утепления каркасной конструкции. Пропускает воздух, обеспечивает воздухообмен, ограничивает теплопотери из-за того, что не проводит тепло из дома на улицу, не слёживается и не теряет своих свойств и характеристик со временем. При установке – немного сжимается и после расправляется, что обеспечивает отсутствие монтажных швов, щелей, через которые также обычно происходят теплопотери.

Утепление стен минеральной ватой

Пенопласт – жёсткие плиты из пенополиуретана. Имеют одно преимущество перед матами из минваты – дешевле в цене. Во всём остальном уступают ватному утеплителю. Не сжимаются при монтаже и оставляют небольшие щели, которые необходимо задувать пеной. Не пропускают воздух и не обеспечивают воздухообмен.

Требуют сооружения вытяжной вентиляции при постоянном проживании в жилом доме, из за содержания вредных веществ и на это надо обратить внимание.

Поскольку теплоизоляция матами из минваты имеет явные преимущества – обратимся именно к этой технологии.

Минеральная вата – влаговпитывающий материал. Поэтому при установке внутрь стены её закрывают с наружной стороны специальной плёнкой. Эта плёнка должна быть выполнена из мембраны, которая не будет останавливать воздухообмен. То есть структура мембраны должна пропускать влажный пар только с одной стороны, т.е. не пропускать влагу из атмосферного воздуха и выпускать изнутри.

На заметку Использование полиэтилена вместо мембраны сводит на нет усилия по сооружению «дышащей» стены дома. С таким же успехом можно, например, утеплить стену воздухонепроницаемым пенопластом.

Блокировать выведение влаги также может наружный отделочный материал. Поэтому между мембраной и наружными плитами предусматривается воздушный зазор – пустота или прослойка воздуха толщиной 50 мм. Через неё будет выходить тот влажный воздух, который скопился в каркасной стене. Для сооружения такого зазора используют деревянную обрешётку –деревянные планки шириной 50х50 мм.

Их крепят вдоль опор поверх утеплителя. После на обрешётку крепят панели наружной стены.

Цокольное перекрытие

Нет необходимости обустраивать цокольное перекрытие в каркасном доме при использовании монолитной фундаментной плиты и полах по грунту.

Цокольное перекрытие каркасного дома

Первое что необходимо это выровнять в уровень обвязку. Для этого подойдет электрический рубанок. Перекрытие в основном собирают из доски 50 на 200, но все требует расчетов. Калькуляторы которые потребуются для расчета конструкций дома. В зависимости от расчетов, выбирается шаг балок.

Зачастую это 58-59 см. под размер плитного утеплителя. При использовании эковаты шаг можно сделать уже более удобным для крепления плитного материала чернового пола (ОСП, ЦСП, фанера).

Все слои каркасного дома должны перекрывать друг друга. Гвозди забиваются с учетом один гвоздь на каждые 5 см. и 2.5 см. от края доски. Для менее податливых досок можно использовать саморез для того чтобы плотно стянуть их. И не забывать снимать обзол, чтоб вредители не завелись.

В местах установки перегородок , лестниц и других тяжелых конструкций лаги пола монтируются двойными. Для дополнительной жесткости и в местах к примыканию к стенам, устанавливаются перемычки. После сборки перекрытие его также выравнивают в уровень. Для удобства последующего сбора стен, на перекрытие монтируют временный пол. Это может быть доска 25 на 100, 25 на 150 с шагом 2-3 см.

Два варианта одной технологии

Возведение каркасных домов проводится двумя способами:

• Методом «Канадская платформа». Сначала устраивается перекрытие и пол первого этажа, затем на нем собираются крупные секции — целые стены или их сегменты. После установки в проектное положение конструкции закрепляются, утепляются и обшиваются.
• Пошаговой сборкой. Все элементы раскраиваются и фиксируются по месту. Сначала нижняя обвязка, затем стойки и верхняя обвязка. Такой способ более долгий, но он позволяет обойтись 1-2 помощниками или даже построить небольшой дом в одиночку.

«Канадская платформа» используется при типовом строительстве, когда на заводе изготавливаются конструкции высокой степени готовности. Их привозят на строительную площадку и монтируют с помощью грузоподъемных механизмов за несколько дней.

При самостоятельном возведении каркасного дома проще и легче пошаговый монтаж. Усилиями двух-трех человек можно устанавливать не только отдельные элементы, но и укрупненные блоки, совмещая традиционный метод и «Канадскую платформу».

Краткая Технология строительства каркасного дома

• Каркасный дом возводится на любой вид фундамента.
• Основой конструкции служит каркас, выполненный из несущих материалов. Самыми распространённым материалами для сбора каркаса дома являются: пиломатериалы различного диаметра и типа. Часто используется металлопрофиль различных марок. Каждый из каркасных материалов имеет свои особенности и различия, но одинаково эффективно образуют прочную конструкцию.
• Пустоты стен, смонтированного каркаса заполняются утеплительными материалами: минеральная вата, пенополистирол, древесно-волокнистые материалы, другие виды утеплительных материалов. Дополнительно, между облицовочной поверхностью стен и утеплителем закладывается пароизоляционные и гидроизоляционные материалы.
• Затем, каркас дома вместе со всем содержимым стен, обшивается с внутренней и внешней сторон, стеновыми материалами, такими как ОСБ плиты, цементно-стружечные панели и подобного рода материалы.
• Заключительным этапом каркасного строительства является внешняя отделка стен дома, материалами защищающими строение от разрушающих проявлений внешней среды, продлевая его долголетие. Такими материалами могут быть, все виды сайдинга, штукатурка и прочие.

слои стены каркасного дома

Ниже рассмотрим основные виды каркасных конструкций, их достоинства и имеющие недостатки.

Возведение стен каркасного дома

Прежде чем ставить стены, нужно внимательно осмотреть основание, оно должно быть идеально ровным. Если на основании будут иметься неровности, это негативно скажется на конструкции дома в целом, могут появиться перекосы.

При строительстве дома по канадской технологии для возведения стен лучше всего применять СИП панели. Их установка не представляет значительный сложности и не требует больших временных затрат, а готовый дом будет тёплым.

1. Так, сначала необходимо выполнить нижнюю обвязку, на неё потом будут устанавливаться sip-панели. Выполнять обвязку необходимо в полном соответствии с чертежами будущего жилья. Фиксация обвязочных досок осуществляется по всему дому и по периметру таким образом, чтобы они полностью соответствовали существующей конструкции стен. Очень важно чтобы ширина досок позволяла, чтобы панель могла в неё свободно втиснуться, потому что строительство стен осуществляется способом в «шип-паз».
2. Теперь нужно будет обвязку надёжно зафиксировать к основанию, для этого рекомендуется использовать саморезы, а вот для того чтоб её разместить правильно обычно применяют шаблон, изготовленный из обрезка СИП панели. Чтобы обеспечить более высокий уровень надёжности, в основании потребуется проделать небольшое отверстие до самого фундамента и всё закрепить. Для крепления используют анкерные болты.
3. Специалисты советуют ставить стены начиная с углов дома. По уровню необходимо установить первую СИП панель и зафиксировать ее к брусу с помощью саморезов и пены. Место соединения запенивают и монтируют следующую панель таким образом, чтобы получился угол дома. На углу сип-панели соединяют друг с другом с помощью саморезов длиной в двести двадцать миллиметров. Далее, следуя чертежам строим конструкцию точно так же, как ранее обустраивали в доме пол.

Чтобы выполнить фиксацию плит одну к другой используют брус, это будет шип. Шип вставляется в паз плиты. Как только каркас будет сделан, необходимо запенить пеной пазы панелей и потом аккуратно засунуть в них доску обвязочную. Следующий шаг, это создание перекрытия. Для его устройства могут быть использованы простые доски.

В случае если вы планируете построить деревянное жильё в два этажа, тогда после установки перекрытия строительство стен осуществляется точно также, как и строительство стен первого этажа.

Источник: cvet-dom.ru

Правила и технология сборки каркасного дома

Существует разработанная технология сборки каркасного дома, прошедшая многочисленные экспертизы. Однако далеко не во всех случаях он применима в строительстве сезонного жилья. Однако всегда важно соблюдать базовые правила сборки каркасного дома и это будет гарантировать его безопасность для жизнедеятельности человека.

На этой странице рассмотрен процесс строительства небольшого дачного домика. Поэтому применять данные сведения для строительства жилого дома для своей семьи не стоит. Это рискованно. А вот возвести дачу эта пошаговая сборка каркасного дома вполне поможет, причем сделать это можно будет своими руками. На странице представлено видео сборки каркасного дома, где достаточно наглядно продемонстрированы все основные технологические операции.

Посмотрите на фото сборку каркасного дома с пошаговыми раскадровками и убедитесь в том, что процесс сложный только с точки зрения большой физической нагрузки.

Технология строительства каркаса дома

Строительства каркаса дома производят в последовательности снизу-вверх. Размеры деталей каркаса и нижней обвязки. Если те или иные детали отличаются друг от друга незначительно, например, наличием замка, отверстия и т. п. Деталь А2 — зеркальное отображение детали А1.

Следует отметить, что в технологии строительства каркаса дома заложен большой запас прочности. В рамках предельно допустимых нагрузок многие детали в сборке каркасного дома можно сделать значительно легче, заменяя, например, брус 100 х 100 мм брусом 70 х 100 мм, брус 50 х 100 мм — брусом 50 х 70 мм и т. д. Такие замены приведут почти к полуторному сокращению расхода материала для каркаса и, соответственно, к меньшим расходам. Однако более прочные детали в случае необходимости позволят провести реконструкцию здания без особых ухищрений, да и повышенная надежность дорогого стоит.

Конструктивная особенность дома заключается в том, что при сборке используются в основном болтовые соединения, лишь некоторые узлы скрепляются гвоздями и скобами. Комплекты скоб желательно подготовить заранее, что ускорит сборку.

Как правильно собрать стены каркасного дома

Перед тем как собрать каркасный дом, нужно запастись всеми необходимыми материалами. Болты М12—М16 берут либо с большой головкой, либо под их головку подкладывают шайбу. Шайба под гайкой обязательна! Чтобы болты не мешали обшивке, перед тем как собрать стены каркасного дома их головки утапливают в заранее выбранных стамеской или перьевым сверлом углублениях.

Если невозможно изготовить или заказать болты с головкой, несложно сделать их из стального прутка диаметром 12—16 мм, загнув один конец длиной 45—50 мм под прямым углом (буквой «Г») и нарезав резьбу на другом. Длина болта должна быть не менее 200 мм, чтобы не мучиться с закручиванием гайки при подложенной под нее шайбе. Лишнюю часть болта потом несложно отпилить ножовкой по металлу или болгаркой.

Перед тем, как правильно собрать каркасный дом, под Г-образный конец в брусе стамеской выбирают паз, в котором конец болта утапливают заподлицо с поверхностью.

Паз должен располагаться только поперек волокон во избежание раскалывания древесины!

Глубина паза должна быть равна диаметру болта или чуть больше. Все углубления под болты опять-таки желательно сделать заранее.

Сборку каркаса начинают с установки несущих стоек (Б1—Б10). Стойки с имеющимся на их концах запилом в полдерева устанавливают в «замки» нижней обвязки, выравнивают по отвесу и крепят к нижней обвязке гвоздями и скобами. Одновременно стойки фиксируют подкосами из доски толщиной 40—50 мм. Всего требуется 6 подкосов длиной 1760 мм для задней и передней стен (в дверном проеме подкосы не ставят), 8 подкосов длиной 1480 мм для крайних проемов боковых стен и 4 подкоса длиной 1550 мм для центральных проемов боковых стен. Подкосы заготавливают заранее, их концы запиливают под углом 45° с помощью стусла.

После установки подкосов на болтах крепят затяжные брусья В1 и перекрытия В2, ВЗ второго этажа. Затем на болтах устанавливают затяжные брусья Г1 и Г2 третьего этажа, причем брус Г1 крепят снаружи, чтобы уменьшить длину плеч балок, образующих основу балкона. Следующий этап — установка мауэрлатов ГЗ и Г7, которые одновременно являются и крайними половыми балками. Мауэрлаты укладывают в замки стоек Б2, БЗ и Б6, Б7. Стойки Б1 и Б5 короче остальных, поэтому мауэрлаты просто лежат на их торцах.

Вслед за мауэрлатами устанавливают балки Г5 и Гб. Балку Гб крепят болтами, а центральную балку Г5, по аналогии с мауэрлатами, — гвоздями и скобами. Стойка Б9, так же как и стойки Б1 и Б5, на 100 мм короче прочих из-за отсутствия замковых соединений с балками ГЗ, Г5 и Г7. Замки в данном случае не применяют, чтобы не ослаблять плечи балок, образующих основу балкона.

Между деталями ГЗ и Г5 устанавливают ригель Г8, к которому гвоздями под углом крепят задний конец балки Г4. Передний конец последней крепят болтом к затяжному брусу Г1. Места соединения ригеля и балок ГЗ—Г5 усиливают накладками из стального уголка 50×50 мм длиной 100 мм. Таких накладок требуется 6 штук. Установкой ригеля формируется проем под вход-люк на третий этаж.

Несмотря на то, что конструкция каркаса достаточно жесткая, после его сборки желательно везде, где не предусмотрены оконные и дверные проемы, установить подкосы из жердей или любого другого подручного материала.

Инструкция и схема сборки стен и крыши каркасного дома

Схема сборки каркасного дома подразумевает наличие пристроек в виде веранды или террасы. Их строительство проводят после сборки каркаса жилой части дома. Вначале уточняют места расположения стоек фундамента в соответствии с инструкцией сборки каркасного дома, затем устанавливают бетонные столбы.

Они представляют собой трубы диаметром 150мм и длиной 2,5м, установление в скважины, пробуренные на глубину 1, 5 м и расширенные снизу тем же способом, что и при изготовлении фундамента здания. После установки трубы заполняют цементным раствором до уровня земли, то есть надземная часть трубы остается пустой. Перед тем как опустить трубу в скважину, в последнюю бросают несколько камней, чтобы на них оперся край трубы, а снизу образовалась щель, через которую бетон заполнит расширенную нижнюю часть ствола скважины.

Когда бетон схватится, в трубы заливают горячий битум и вставляют затесанные под внутренний диаметр трубы стойки Д2—Д5. Битум заполняет все полости внутри трубы, предотвращая затекание воды, и намертво фиксирует стойку в трубе. Длинная стойка Д1 входит в замок мауэрлата ГЗ и соединяется с ним гвоздями, а лучше коротким болтом. К несущим стойкам Б5—Б8 и стойке Д1 болтами крепят продольный брус Д6, причем гайки располагают внутри под-террасного пространства.

Поскольку вряд ли удастся установить стойки в трубах настолько точно, чтобы замки и отверстия оказались ровно на заданном уровне, эти детали лучше делать по месту. Вначале устанавливают горизонтальный брус Д7 в одной плоскости с брусом Д6, для чего еще раз понадобится ватерпас.

Прихватив брус гвоздями, в деталях Д2—Д5 сверлят отверстия по отверстиям бруса Д7 и стягивают брус со стойками болтами. Затем от верхней плоскости бруса Д7 отмеряют на стойках 1980 мм, отпиливают лишнее, запиливают замок, в который устанавливают продольную стяжку из бруса 50 х 100 мм длиной 4600 мм. Крепят стяжку гвоздями.

После этой операции проводится сборка стен каркасного дома и на стяжку укладывают стропила крыши террасы из бруса 50 х 100 мм длиной 3200 мм. Всего стропил 7 штук, из них 4 укладывают вплотную к верхним выступам стоек, а 3 — между ними. Первые крепят гвоздями и скобами, вторые — только гвоздями.

После монтажа стропил имеет смысл сразу же начинать сборку крыши каркасного дома, тогда с полученного настила будет намного удобнее монтировать стропильные фермы мансардной крыши третьего этажа.

Посмотрите на видео как собирают каркасные дома: продемонстрирована основная схема и технология строительства.

Источник: stroy-bloks.ru
