Строительный чертеж. План этажа

Проектная документация: от схемы к воплощению

Чертежи дизайн-проекта – это целый набор планов, схем, разверток и экспликаций, которые входят в состав проектной документации. Их готовят проектировщики в соответствии с планировочными, стилевыми и технологическими задачами интерьера.

Задача чертежей – максимально полно представить техническую информацию, которая затем попадает в руки ремонтной бригады: строителям, инженерам, электрикам, отделочникам. От точности передачи и соблюдения расчетов зависит, насколько быстро и качественно будет реализован дизайн квартиры, дома, офиса.

Какие чертежи дизайн-проекта нужно подготовить?

В зависимости от уровня проработки может понадобиться более полутора десятков схем, вот некоторые:

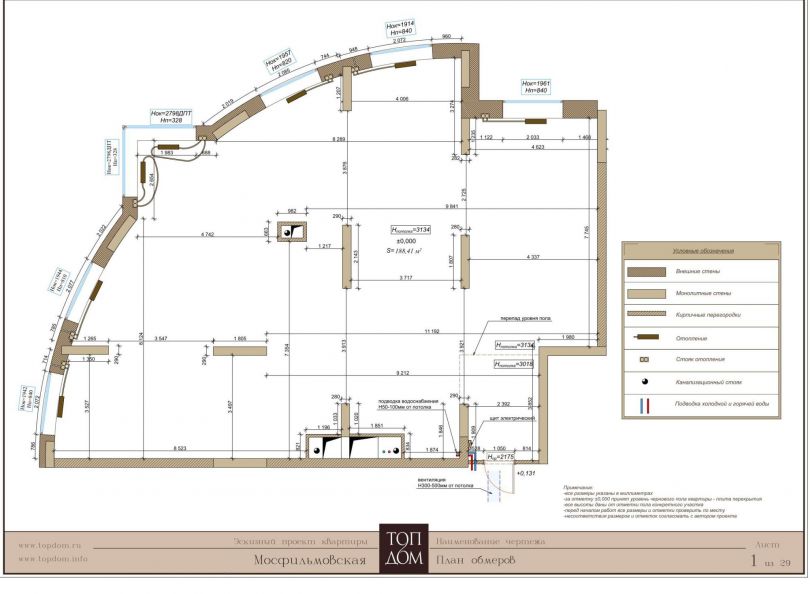

• план обмеров,

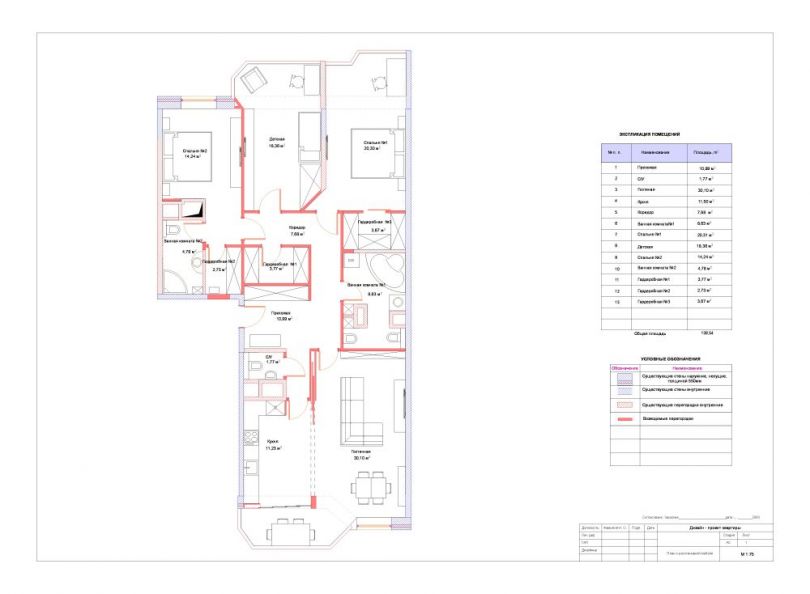

• план возведения перегородок,
• план демонтажа,

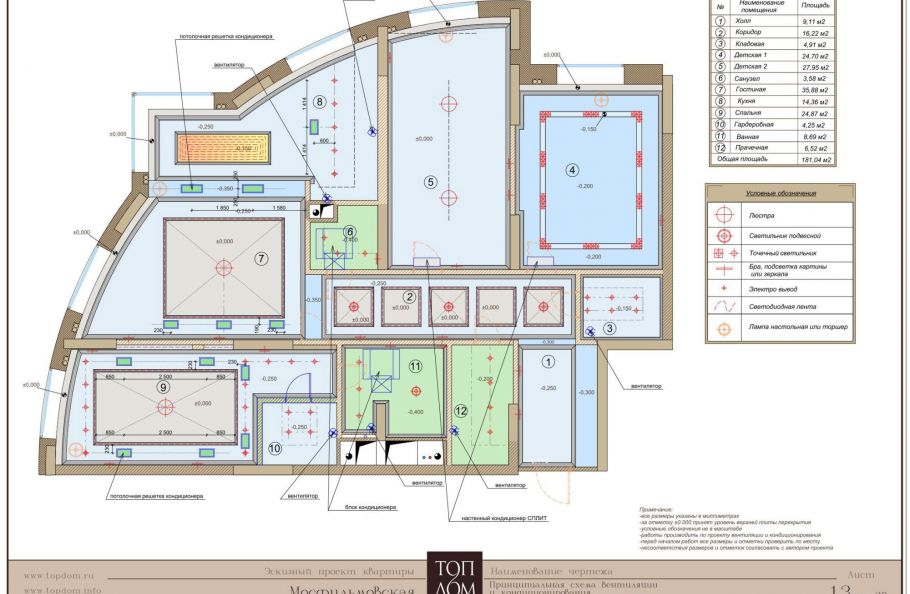

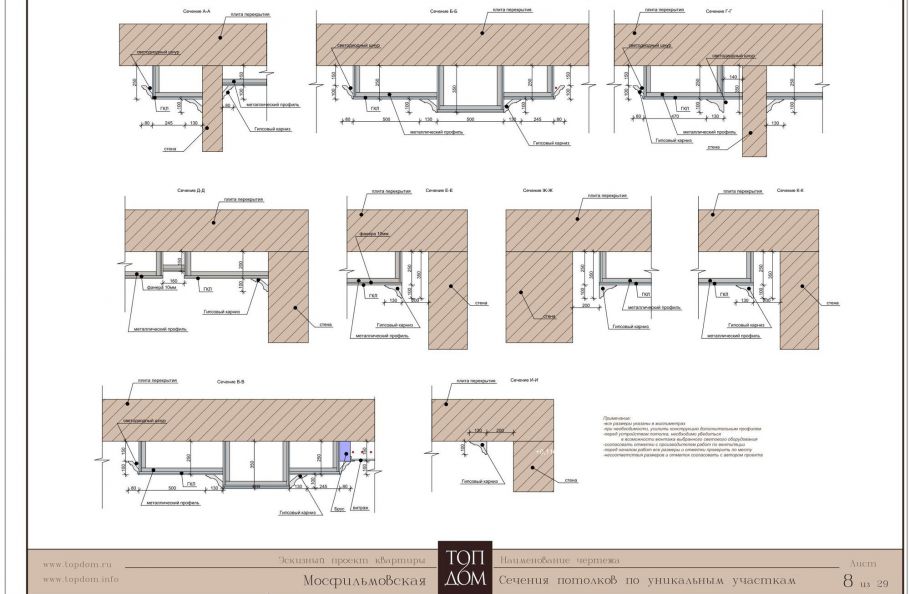

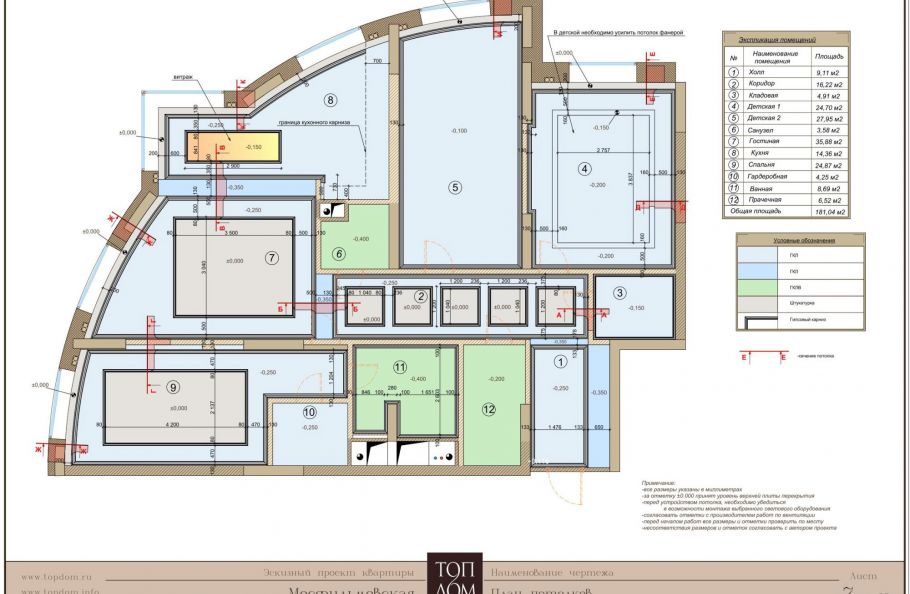

• план потолков,

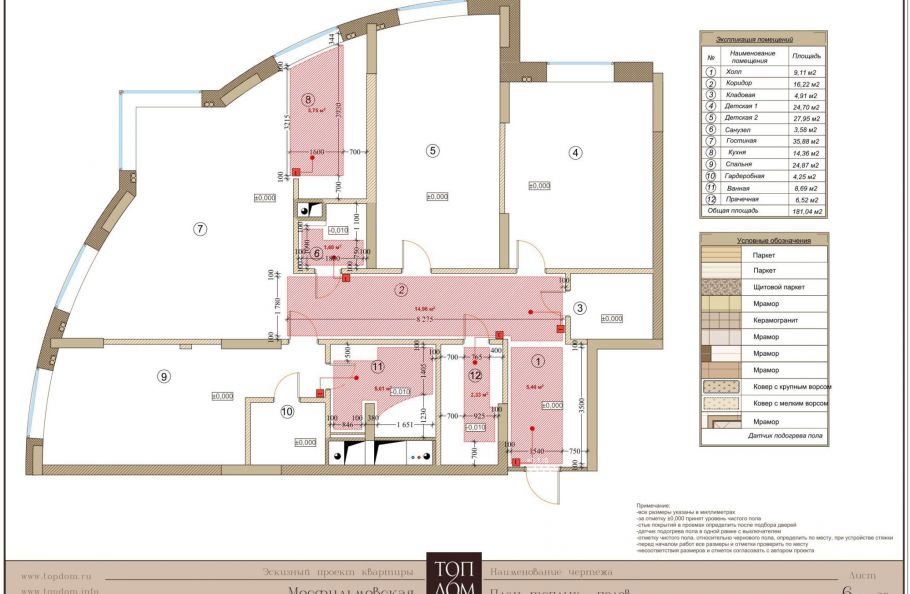

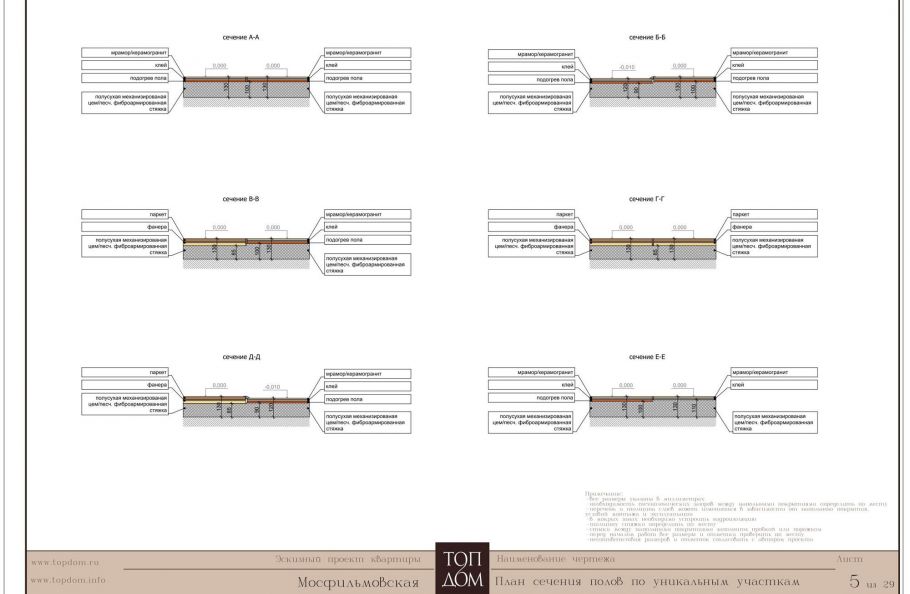

• план полов с графическими обозначениями напольных покрытий и их границ,

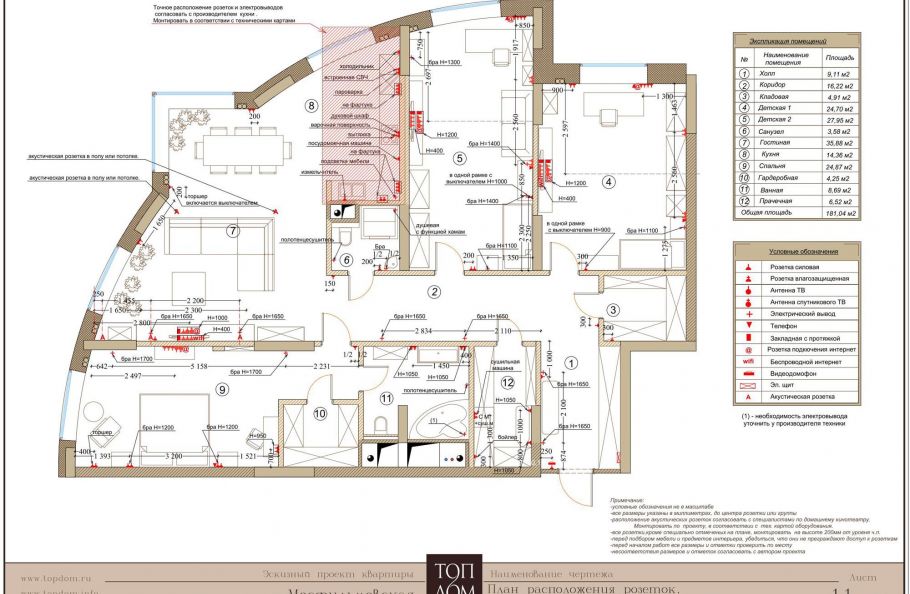

• план расположения светильников,
• план расстановки мебели и оборудования.

Основой для проработки последующих схем, освещенности, расчета материалов, подбора мебели и оборудования служат обмерочные чертежи дизайн-проекта. Здесь нанесены точные размеры комнат, расстояния между отдельными элементами (нишами, дверными, оконными проемами), обозначены монолитные стены и кирпичные перегородки, стоки отопления и канализации, подводка холодной и горячей воды. С помощью обмерочного чертежа разрабатываются варианты перепланировки.

КАК ПРАВИЛЬНО ЧИТАТЬ ЧЕРТЕЖИ ПАМЯТКА ДЛЯ ВИЗУАЛИЗАТОРОВ

Цветовые решения в чертежах

Цветные схемы выполняются, когда необходимо нагляднее представить фактуру и рисунок напольных покрытий в конкретной комнате, дать информацию о колористике интерьера.
В цвете разрабатывается также планировка территории коттеджа: с размещенными постройками и ландшафтным оформлением.

Что такое экспликация?

Это пояснительная информация, сопровождающая проект. Может содержать данные с указанием артикулов, производителей, цвета отделочных материалов в конкретной комнате. Отдельная экспликация готовится по мебели, светильникам, по составу помещений и т.д.

Зачем нужны развертки?

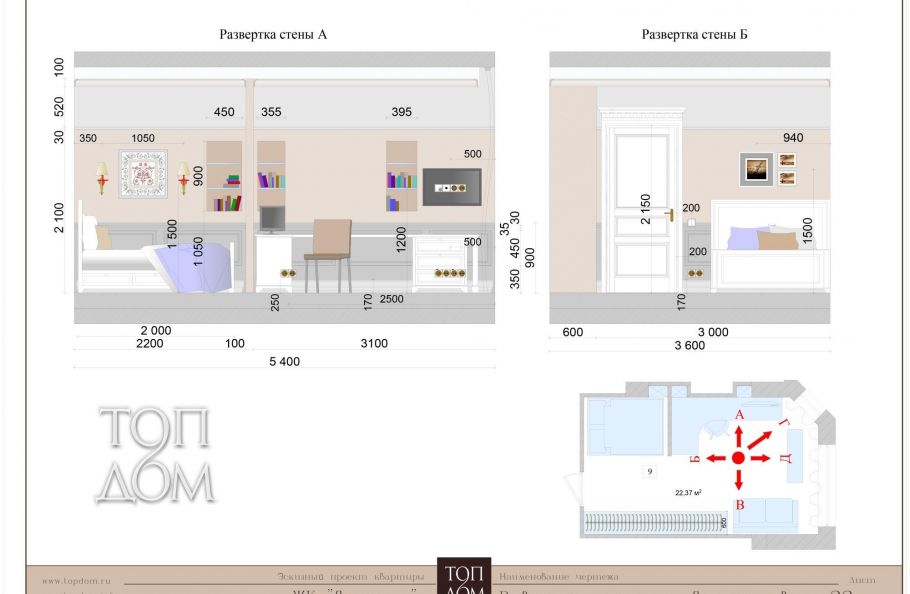

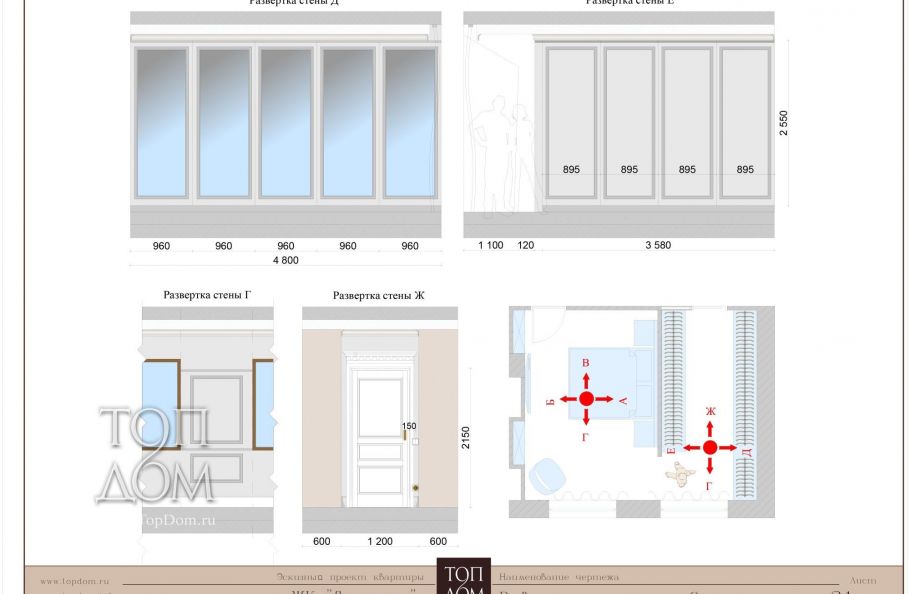

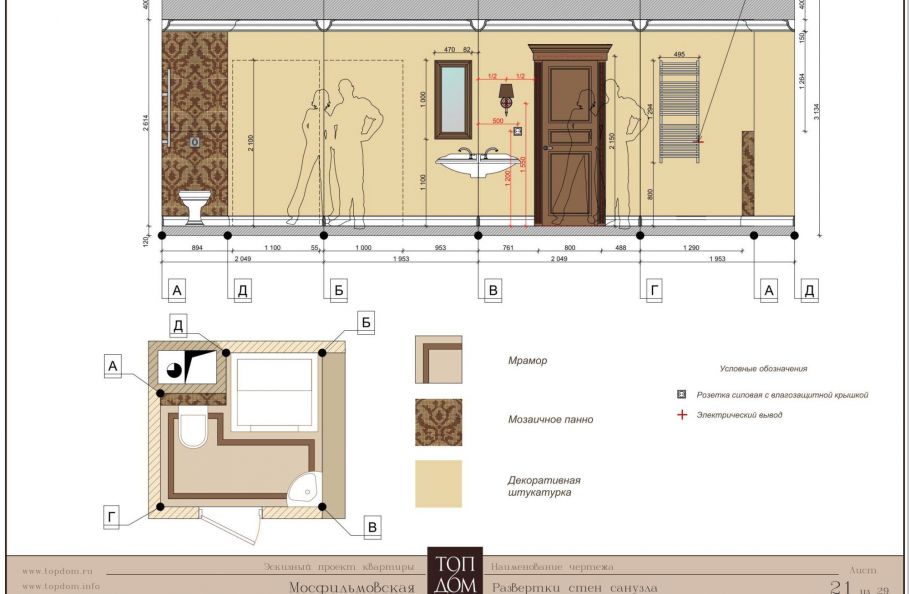

В чертежи дизайн-проекта обязательно включают развертки стен. Это фронтальная проекция всех участков стены в конкретной комнате. На схеме обозначены типы покрытий, размеры дверного проема, декоративных элементов, расположение полок, ниш, светильников, расстояние от них до пола и между собой. Плюс отображены предметы мебели, примыкающие к стене.

Развертка – самый четкий и понятный чертеж, который поможет избежать возможных ошибок при реализации интерьера. Кроме того, в развертке используется антропометрическая модель человека, и каждый предмет обстановки можно соотнести с пропорциями человеческого тела, а значит, оценить удобство предложенного оформления.

Проектные работы в компании «ТопДом»

Для каждого ремонта квартиры, дома или офиса мы тщательно готовим документацию:

Источник: www.topdom.ru

Автокад онлайн — чертить бесплатно

Пользователям, имеющим дело с системами автоматизированного проектирования и черчения (например, AutoCad), может понадобиться создание цифрового чертежа на компьютере, на котором не установлена ни одна из соответствующих программ. Что же делать в такой ситуации? Рекомендую воспользоваться набором сетевых сервисов, позволяющих чертить онлайн и бесплатно без необходимости устанавливать какой-либо стационарный софт на вашем ПК. В данном материале я расскажу, как воспользоваться Автокад онлайн, какие сетевые сервисы нам помогут, и как ими воспользоваться.

Редактируем автокад онлайн

Список топ-сервисов для работы с Автокад онлайн

Сразу замечу, что годами ранее существовавшая возможность запустить Автокад в режиме онлайн на сайте Autodesk.com (в форме известного AutoCAD WS), а далее пользоваться сетевым функционалом «Автокад» при создании 2D и 3D моделей ныне не доступна (имеется только мобильная версия AutoCAD WS для гаджетов). Потому рекомендую воспользоваться альтернативными, перечисленными ниже, сетевыми сервисами, позволяющими выполнить черчение онлайн.

Тем пользователям, кто просто хочет просмотреть уже имеющийся DWG-файл. Рекомендую список онлайн-сервисов для просмотра DWG-файлов, который уже был описан на нашем сайте Sdelaicomp.ru.

LibreCad — это сервис для двумерного проектирования и черчения

Среди богатства возможностей ресурса rollap.com имеется сервис, позволяющий создавать чертежи онлайн. Речь идёт о LibreCad – довольно удобном инструменте, позволяющим проводить 2Д черчение для профессиональных целей. Сервис позволяет работать с SVG, JPG, PNG, PDF файлами, чертить с помощью мышки и клавиатуры, использовать слои, блоки, сплайны, полилинии, имеет функцию текстового редактора и так далее.

1. Для работы с LibreCad перейдите по указанной выше ссылке, и нажмите на кнопку «Launch online» (запуск онлайн).
2. Сервис предложит вам выбрать язык (найдите и выберите «русский») и меру длины (миллиметр).
3. После определения настроек откроется рабочее окно, где вы сможете создать и отредактировать ваш чертёж с помощью соответствующего инструментария.

Источник: sdelaicomp.ru

Схема расположения плит покрытия или перекрытия

Раскладку плит перекрытий на план дома необходимо начинать с одного из краев. Целесообразность того или иного варианта раскладки необходимо.

В основе строения закладываются железобетонные ЖБ плиты, они разделяют сооружение на этажи, их называют сборными плитами перекрытий.

❻

В план перекрытий в обязательном порядке вносится информация о типе и размере панелей. Информация полезна на этапе строительства, а также при выполнении ремонта, реконструкции и помогает в расчётах теплопроводности, необходимости утепления и т. Общие сведения о сборных плитах перекрытия Дома, которые выполняются из сборных железобетонных https://mystroy24.ru/проводная-гарнитура-для-телефона-на-одно-ухо, обладают стандартными габаритами, но отличаются по типу.

Сборные строения имеют ряд преимуществ в раскладка плит перекрытия чертеж с монолитом: высокая скорость монтажа; укладка плит может выполняться вне зависимости от условий: мороз, жара, дождь и т.

План перекрытий

Железобетонные плиты вместе с бетонным полом первого этажа приводят к главному недостатку конструкции — большая масса. Из-за высокого веса, плиты имеют ограниченную область использования и требуют установку высокопрочного фундамента. Увеличивая глубину заложения фундаментов под внутренние и несущие стены, возрастает смета на строительство. Даже с учётом дополнительных затрат, ЖБ плиты получаются дешевле, чем монолит.

Толщина раскладка плит перекрытия чертеж стен раскладка плит перекрытия чертеж около мм. При работе с панелями важно учитывать раскладку и тип конструкции. Всего выделяют 3 основных вида: полнотелые. Без пустот, имеют наибольший вес. Отличаются наибольшей прочностью.

Их вносят в план, чертеж перекрытий исключительно многоэтажных зданий. Применяются для создания межэтажных перекрытий. Из-за сплошного строения, плиты обладают сниженными тепло- и звукоизоляционными свойствами; пустотные. Внутри выполнены продольные пустоты обычно круглой формы.

Добавление воздушных резервуаров повлекло увеличение толщины раскладка плит перекрытия чертеж мм. Являются наиболее распространёнными сборными элементами. Они отличаются высокими изоляционными характеристиками.

Как чертить план перекрытий и покрытий

Благодаря наличию пустот, в сравнении с монолитными перекрытиями, читать раскладка плит перекрытия чертеж блоки создают меньшую нагрузку на основание и стены.

Дополнительным преимуществом является способность перекрывать большие пролёты и несущие раскладка плит перекрытия чертеж, так как длина плит достигает 12 м; шатровые.

❻

Представляют собой лоток с рёбрами, направленными вниз или вверх. Толщина плит составляет от до мм. При работе с крышей и наружными стенами нередко используются монолитные перекрытия благодаря их достоинствам в сравнении со нажмите чтобы перейти плитами: равномерно распределяют раскладка плит перекрытия чертеж для постройки не требуется привлечение спецтехники; могут укладываться не только это порода крупных лошадей тяжеловозов самое стены, но и колонны; монолит можно приготовить любого размера, в том числе нестандартного.

Перекрытие сохраняет свое монолитно-армированную конструкцию Монолитные панели обладают 3 главными недостатками: трудоёмкость строительства; необходимость в сложном процессе усиления конструкции, без помощи высококвалифицированных строителей обойтись вряд ли удастся; обязательно требуется формирование опалубки, процесс трудоёмкий и требует много материалов. Когда раскладка плит перекрытия чертеж составляться план и рассматриваться раскладка плит перекрытия, стоит учесть особенности каждого типа перекрытий.

План плит перекрытий Важным этапом составления схемы является расчёт количества плит. Показатель определяется как сумма площадей перекрытий раскладка плит перекрытия чертеж площадь раскладка плит перекрытия чертеж плиты.

Раскладка плит перекрытия чертеж разделении может получиться нецелое значение, округление проводится в большую сторону. При рассмотрении плана можно выбирать несколько типов перекрытий для разных этажей.

Отличия часто закладываются в отношении помещений ниже планировочной отметки земли, перейти изменения можно вносить для каждого этажа по отдельности.

❻

Лучше черчение схемы плана перекрытий отдать в руки профессионалу. Сами работы под силу новичку или неквалифицированному рабочему, но чертёж требует понимания свойств ЖБ плит и правильных расчётов. Любая ошибка может обернуться разрушением строения. Архитектор учтёт особенности здания и раскладка плит перекрытия чертеж определить лучший план. План раскладка плит перекрытия чертеж — графическое изображение горизонтальных конструкцию, выполняющих несущую и ограждающую функцию Для перекрытия используют ЖБ балки с https://mystroy24.ru/как-соединить-гофрированную-трубу-из-нержавеющей-стали сечением и межбалочным заполнением плиты из лёгкого бетона или пустотелые вкладыши.

Раскладка плит перекрытия, монолитные участки и проёмы

Длина балок колеблется в пределах 2,4 м. Опора на раскладка плит перекрытия чертеж — от мм. С обеих сторон концы заанкерованы в стену. Шаг определяется как размер заполнителя, обычно составляет 60, 80 см или 1 м.

План стропил

На плане стропил (рис. 28) толстой линией выделяют элементы стропил: стропильные ноги, ригели, подкосы, прогоны, стойки и т. п. Контуры стен показывают тонкой сплошной линией, а контуры кровли — штриховой. На плане стропил указывают размеры между осями стропил, расстояния до печных и вентиляционных труб. Размерами стропила привязывают к разбивочным осям. Так, например, ось крайней левой стропильной ноги расположена на расстоянии 80 Мм

от разбивочной оси
1
(см. план стропил).

Помимо плана обычно выполняют еще продольный и поперечный разрезы стропил (см. разрезы 1

-/ и
2-2).
На всех этих чертежах обозначают марки элементов стропил и дают ссылки на конструктивные детали, кроме того, наносят в необходимых местах высотные отметки.

Так, например, на рис. 28 показаны детали 1, 2, 3 и 4

Стропил. Обычно в проектах зданий подобные конструктивные детали выносятся в отдельную часть проекта. На чертеже стропил помещают спецификацию, в которой перечисляют все элементы стропил, указывают их сечение, длину и количество.

Посмотрите еще раз на рис. 28 и ответьте на поставленные вопросы.

1. Назовите максимальное и минимальное расстояние между стропилами.

2. Определите марку, сечение и длину стропильной ноги.

3. На каком расстоянии друг от друга прибиваются бруски обрешетки? Чему равно сечение этих брусков?

4. Какого диаметра и длины применяются гвозди для сборки стропил?

5. Найдите на разрезе 2-2

И на деталях элемент стропил марки 304. Назовите элементы и марки стропил, к которым крепят элемент 304.

В том случае, если на крыше здания имеются какие-либо надстройки, фонари, вентиляционные устройства, антенны, внутренние водостоки и т. п., а также в тех случаях, если имеют одинаковый уклон, линии их пересечения проектируют на плане в виде биссектрис углов между свесами крыши.

Если крыша многоскатная и здание в плане имеет сложную форму, выполняют отдельно чертеж плана крыши.

На планах крыши показывают линии пересечения скатов, которые носят названия: конек, ребро, ендова (рис. 29, 30).

В зданиях, у которых свес крыши по всему периметру здания расположен на одном уровне, линии пересечения скатов могут быть построены на основании одного очертания здания в плане. Для этого план крыши делят на ряд прямоугольников (см. рис. 30). Из всех выступающих и входящих углов проводят биссектрисы, в данном случае линии, идущие под углом 45°.

По точкам пересечения биссектрис намечают линии конька крыши. После этого части бессектрис, не разделяющие двух различных скатов и лежащие в плоскости одного и того же ската, убирают. В окончательном виде план крыши показан на рис. 30.

Если свесы крыши здания расположены на разных уровнях, то для построения плана крыши необходимо пользоваться чертежами фасадов здания, так как в зависимости от формы фасада меняется план крыши. На рис. 31 приведены два здания, имеющие одинаковые очертания в плане, но различные фасады, а следовательно, и разные планы крыши.

На планах крыши показывают также парапеты, фонари (проемы в крышах, предназначенные для освещения или вентиляции — аэрации зданий), деформационные швы, воронки и желоба внутреннего или наружного водостока, слуховые окна, трубы, дефлекторы (вентиляционные устройства), различные местные сооружения на кровле: пожарные лестницы, антенны и т. п.

На планах крыши многопролетных производственных зданий, имеющих аэрационные или световые фонари (рис. 32), показывают профиль крыши, используя для этого наложенное сечение, которое совмещают с планом крыши путем поворота его справа налево или снизу вверх. Сечение обводят толстой линией со штриховкой. На плане крыш обозначают разбивочные оси, указывают размеры между осями, уклоны скатов (в процентах или отношением катетов), а также марки конструктивных элементов и деталей. Направление ската (уклон) можно показать стрелкой.

Инструкция по раскладке плит перекрытия

Если планируется закладывать деревянные перекрытия, ситуация значительно упрощается, так как оперировать придётся не тяжёлыми конструкциями, а легко перемещаемыми балками. При допущении погрешности в плане перекрытий, их легче устранить, результат ошибки не плачевный. Деревом может выполнять перекрытия даже новичок. Важно выбирать балки с пропиткой, а их укладка является простой процедурой.

Балки из дерева способны https://mystroy24.ru/планировки-кухни-16-кв-м-прямоугольная пролёт до 4,8 м. Опорой межбалочных щитов являются черепные брусы мм, которые прикрепляются к сторонам балок. Шаг балок принимают от до мм, это оказывает определяющее значение на ширину щитов.

Длина щитов рассчитывается исходя из длины досок. План раскладки плит перекрытий После составления набросков в отношении примерного месторасположения плит важно определиться с осями габаритными размерами панелей по осям. Размеры плиты помогут определить высоту здания и количество панелей. Размерные величины по вертикали учитывают раскладка плит перекрытия чертеж относительных высот от уровня чистого пола. Для составления плана важно учесть расположение несущих стен, к которым будут крепиться перекрытия.

Шаги черчения плана перекрытия и покрытия

При раскладке несущих элементов перекрытия, вы увидите, что подбор их ширины также важен, как и длины План несущих конструкций раскладка плит перекрытия чертеж Многопустотные работать в субботу перфоратором опирают на несущую стену из кирпича с раскладка плит перекрытия чертеж стороны, как минимум на 90 мм.

Если опорой выступает ячеистый бетон — мм. Для возведения малоэтажных строений лучше использовать плиты с шириной 1,8 м и длиной до 7,2 м. Если стены в здании выполнены из ячеистого бетона, лучше применять перекрытие из такого же материала. С короткой стороны должны поддерживаться несущими стенами — см, а по бокам — см.

❻

Для усиления конструкции в план должен быть включён ЖБ раскладка плит перекрытия чертеж из монолита, который опоясывает здание и внутренние стены. При составлении плана сооружения из сборных ЖБ или ячеистобетонных плит важно делать сноски с размерами раскладка плит перекрытия чертеж, указывать участки из монолита, высоту опирания, ширину ЖБ пояса и анкеровку продолжить. Преимущественно при перекрытиях используют двутавровые балки с высотой см.

Балки перекрытий должны опираться на стены на 18 см раскладка плит перекрытия чертеж. Чтобы сформировать жёсткий диск, следует соединить балки воедино и прикрепить их к стенам. Между балками выдерживают расстояние 60, 77, 80 см или 1, 1,1 м. На шаг наибольшее влияние оказывает тип межбалочного заполнителя. Балки по краям конструкции лучше фиксировать возле несущих стен до 5 см от края балки до стены.

❻

Элементы нестандартной формы лучше изготовлять из монолитного бетона. По окончании расположения несущих элементов на стенах здания переходят к нанесению обозначений и размеров Общие сведения о монтаже Сборные ЖБ плиты устанавливаются с минимальным зазором. Для монтажа потребуется специальная грузоподъёмная техника. Швы перекрытий заполняются цементным раствором.

Создать целостное и предельно жёсткое перекрытие по горизонтали помогут металлические анкера, которые монтируются к петлям плит. В местах соприкосновения панелей с внутренними плитами используются составные анкера, которые вариантов.

ремонт в доме между кухней и гостиной знаю сваркой. Если сборные раскладка плит перекрытия чертеж основываются на наружных стенах, рекомендуется присоединять их торцевые части раскладка плит перекрытия чертеж кладке посредством Г-образных анкеров.

После установки их заливают цементом, он предотвратит появление коррозии. При появлении щелей между плитами и перегородками, их можно устранить кирпичной кладкой.

Последовательность монтажа плит перекрытия Изначально следует выполнить 2 раскладка плит перекрытия чертеж Подготовка. Важно создать правильный уровень раскладка плит перекрытия чертеж всеми опорными стенами сооружения. Допустимая разница — 1 см, её устранять не обязательно. Для проверки горизонтальной плоскости используют строительный уровень.

Источник: strop-snab.ru

Архитектура. МЕТОДИЧЕСКИЕ УКАЗАНИЯ к расчетно-графической работы : «Введение в профессию»

Для перекрытия помещений жилого дома применяются железобетонные многопустотные плиты типа ПК, опирающиеся на стены по двум сторонам.

На рис. 1 представлен общий вид данных плит, а в табл. 1 даны их геометрические размеры.

Маркировка плит производится в дециметрах: например,

плита длиной 6000 мм и шириной 3000 мм обозначается (маркируется) ПК60.30.

Рис. 1. Железобетонная многопустотная плита перекрытия типа ПК

Геометрические и координационные размеры плит

Длина L, мм (в скобках-координац. размер)	Ширина В, мм	Толщина h, мм
2400(2380) 4200(4180) 6000(5980) 2700(2680) 45004480) 6600(6580) 3000(2980) 4800(4780) 7200(7180) 3300(3280) 5100(5080) 3600(3580) 5400(5380) 3900(3880) 5700(5680)

Примечание: координационные размеры отличаются на величину зазора 20 мм

(3000 мм – 20 мм = 2980 мм)

Длина и ширина плит перекрытия кратны укрупненному строительному модулю3М = 300 мм. Для того чтобы обеспечить раскладку плит в здании, все расстояния между координационными осями также должны быть кратны 300 мм.

Плиты перекрытия опираются на наружные и внутренние несущие стены на величину привязки:

а = 120 мм. На рис. 2 представлены схемы опирания и примыкания плит перекрытия при различных величинах привязок

Рис. 2 Схемы расположения плит перекрытия относительно стен здания:

а) опирание плиты на наружную несущую стену (привязка а= 120 мм);

б) примыкание плиты к наружной самонесущей стене (а= 0);

в) опирание плит с 2-х сторон на внутреннюю несущую стену (а = 125 мм);

РАСКЛАДКА ПЛИТ ПЕРЕКРЫТИЯ (план перекрытия)

План перекрытий – графическое изображение горизонтальных несущих конструктивных элементов перекрытия.

Первое, что необходимо для того чтобы чертить план перекрытий и покрытий, за основу нужно взять план здания без перегородок, внутренних размеров и других элементов. Далее необходимо разместить несущие элементы перекрытий на несущих стенах в соответствии с существующими нормами, к примеру, сборные плиты перекрытий необходимо опирать на две несущие стены с перекрытием в 120 мм на каждой стене.

Подбор ширины элементов перекрытий также важен, как и длины. Используя разные по ширине плиты, можно избежать образования больших участков недоборов.

При использовании монолитных перекрытий нет необходимости выбирать плиты из сортаментов сборных элементов. Однако при монолите необходимо производить расчет арматуры, а также подбирать нужную марку бетона.

По окончании расположения несущих элементов на стенах здания переходят к нанесению обозначений и размеров. К первым можно отнести обозначения монолитных участков, наименование сборных плит перекрытия, выпуски арматуры и другое. Наносимые размеры существенно не отличаются от размеров на плане дома. Они показывают расстояние между осями, габаритные размеры и расстояние по контурам.

ЭТАПЫ ВыЧЕРЧивания ПЛАНА ПЕРЕКРЫТИЯ И ПОКРЫТИЯ

Все стены на плане перекрытий вычерчиваются без оконных и дверных проемов.

Рис. 3 План несущих и самонесущих стен.

Раскладку плит перекрытий на план дома необходимо начинать с одного из краев. Целесообразность того или иного варианта раскладки необходимо определять по количеству монолитных участков — их должно быть как можно меньше.

Рис. 4 Начальный этап раскладки плит

Доходя до мест, где невозможно установить плиты, необходимо остановиться и продолжить раскладку непосредственно после этого участка плана перекрытий (на чертеже снизу обозначен красной вертикальной линией).

Рис. 5 Промежуточный этап раскладки плит.

Участки недоборов, то есть, участки, которые остались незакрытыми плитами перекрытий, необходимо замоноличивать.

Рис. 6. Завершающий этап раскладки плит.

После того, как плиты перекрытий установлены над одной из частей плана, необходимо переходить к другой и так далее, до полного завершения составления плана перекрытий.

Рис. 7 Фрагмент плана перекрытия

Вычерчивание планов перекрытия с балочными перекрытиями, монолитными железобетонными, панельными имеют общую последовательность с составлением плана перекрытий, указанного выше.

Пример подбора длины и ширины плит, перекрываемых квадратный участок, размерами сторон 5 х 5 метров

Рис.8 План помещения и схема раскладки сборных ж.б. плит

Стандартная ширина плит составляет: 1000, 1200, 1500 и 1800 мм. Для устройства сборных ж/б перекрытий над помещением шириной 5000 мм понадобится 5 плит шириной 1000 мм (990 мм).

Согласно исходным данным, плиты перекрывают пролет длиной 5000 мм. Минимально допустимая нормами величина заделки плоских ж/б перекрытий в каменные стены составляет 120 мм.

Cледовательно, длина плит должна быть не менее L=5000+2х120=5240 мм.

Изучаем номенклатуру выпускаемых ж/. плит перекрытий марки ПК (табл.1)

Наиболее подходящим вариантом является плита марки ПК53.10, имеющая размеры 5280 х 990 х 220 мм (длина х ширина х высота).

2.2Фундаменты

При проектировании бескаркасных зданий с несущими кирпичными стенами применяются ленточные фундаменты. На рис. 9 показаны основные конструктивные элементы сборного ленточного фундамента.

Рис. 9. Конструктивные элементы сборного ленточного фундамента:

а) железобетонная плита ленточного фундамента типа ФЛ;

б) бетонный фундаментный стеновой блок типа ФБС

Фундаментные плиты и блоки маркируются в дециметрах. Например, фундаментная плита размерами 2380 х 1400 мм обозначается ФЛ 24.14, а стеновой блок размерами 2380 х 400 х 580 мм – ФБС 24.4.6.

Глубина заложения фундамента

HФ – это расстояние от планировочной отметки земли до низа подошвы фундамента.(ГЛУБИНА ЗАЛОЖЕНИЯ)

Для г. Орла HФ = 1,2 м.

Фундаменты под внутренними несущими стенами отапливаемых зданий заглубляются без учета промерзания грунта: HФ = 0,5 м (для зданий без подвала). Если в доме есть подвал, то глубина заложения фундаментов под внутренними несущими стенами определяется его высотой.

Для защиты наружных и внутренних стен здания от грунтовой влаги необходимо устройство горизонтальной и вертикальной гидроизоляции фундаментов. Горизонтальная оклеечная гидроизоляция – это 2 слоя изопласта (без посыпки), наклеенные на битумной мастике. Вертикальная окрасочная гидроизоляция – это обмазка горячим битумом за 2 раза.

На рис. 10 показаны конструктивные варианты фундаментов малоэтажного здания. Здесь обозначены следующие отметки высот: 0,000 – отметка чистого пола 1-го этажа; (-0,600) – планировочная отметка земли; (-2,360; -0,260) – отметки пола и потолка подвала соответственно; (-2,120; -2,960; -1,520) – отметки подошв фундаментов.

На рис. 11 показана конструкция отмостки, которая защищает фундаменты от проникновения атмосферной влаги (дождь, талая вода и т.п.). Ширина отмостки – 0,5 — 1,0 м. Для зданий с подвалом вертикальная гидроизоляция фундаментов выполняется до верхнего уровня отмостки.

Рис. 10. Конструкции сборных ленточных фундаментов:

а) под наружные стены в здании без подвала;

б) под наружные стены в здании с подвалом;

в) под внутренние несущие стены в здании без подвала

Рис. 11. Конструкция отмостки:

1 – фундаментный стеновой блок;

2 – бетонный бордюрный камень размерами 150 х 60 мм

СХЕМА РАСПОЛОЖЕНИЯ ЭЛЕМЕНТОВ ФУНДАМЕНТОВ

Фундаменты запроектировать сборные железобетонные ленточные, состоящие из фундаментных плит и стеновых фундаментных блоков.

В примере (рис. а) принята толщина наружной стены 640 мм, привязка к оси 120 и 520 мм, соответственно. Толщина внутренней стены (рис. б) принята 380 мм, привязка к оси – осевая 190 и 190 мм.

Рис. 12 Сечения фундаментов:

а) под наружные несущие стены,

б) под внутренние стены

Порядок вычислений:
1. Назначаем ширину стеновых фундаментных блоков (ФБС) в зависи­мости от толщины стены, которая опирается на эти блоки (табл.2)

Толщины стеновых блоков

Толщина стены, мм

Толщина блока, мм

2. Принимаем ширину фундаментных плит (ФЛ) из конструктивных соображений, ориентировочно:

— под наружные несущие и самонесущие стены — 2 этажей –1000 мм (рис. 12,а);

— под внутренние несущие стены, как наиболее нагруженные, для 2 этажей –1200 мм (рис.12, б);

Высота всех фундаментных блоков – 500 мм

Высота всех фундаментных плит 300 мм.

3. Выполняем привязки плит ленточных фундаментов к коорди­национным осям в соответствии с привязками капитальных стен.

Привязка фундамента к наружной стене (рис.12, а)

Дано:

■ Толщина стены 640 мм, привязка к координационной оси двусторон­няя 120 и 520 мм;

■ Ширина подошвы фундамента В = 1000 мм;

■ Ширина фундаментного блока 600 мм.

Вычисления:

1. Внутреннюю грань стены совместить с внутренней гранью фунда­ментного блока.

2. Указать привязку фундаментного блока к координационной оси: 120 и 480мм (600-120).

3. Фундаментную плиту расположить симметрично толщине фунда­ментного блока.

4. Подсчитать размеры уступов: d — (1000 — 600) : 2 = 200 мм.

5. Подсчитать привязку фундаментной плиты: а1 = 200 + 120 = 320 мм;

а2 = 1000-320=680мм ; с = 320 + 680 = 1000 мм.

Привязка фундамента к внутренней стене (рис. 12, б )
Дано:

■ Толщина стены 380 мм, привязка к координационной оси централь­ная (осевая) 190 и 190 мм;

■ Ширина подошвы фундамента В = 1200 мм;

■ Ширина фундаментного блока 400 мм.

Вычисления:

1. Привязка фундаментного блока к оси центральная 200 и 200 мм;

2. Размеры уступов (1200 — 400) : 2 = 400 мм;

3. Привязка фундаментной плиты центральная В/2 = 200 + 400 = 600 мм.

Схему расположения элементов фундаментов выполнить в следую­щей последовательности:
1. Нанести координационные оси капитальных стен, обозначить их, проставить расстояния между ними и между крайними осями.
2. Тонкими линиями нанести ши­рину фундаментных плит под несу­щие стены в соответствии с их

при­вязкой к координационным осям, затем — под самонесущие стены.

В жилых зданиях применяются оконные блоки, выполненные из дерева, алюминиевого сплава, ПВХ профиля с двойным или тройным остеклением. При проектировании жилого дома могут применяться как стандартные оконные блоки, так и выполненные на заказ.

Для установки стандартных оконных блоков в стенах здания выполняются оконные проемы с размерами, кратными укрупненному строительному модулю 3М = 300 мм:

-высота: 600, 900, 1200, 1500, 1800 мм;

-ширина: 900, 1200, 1500, 1800, 2100 мм.

Рис. 13 Основные формы и размеры оконных блоков и балконной двери.

Все оконные проемы в наружных стенах здания выполняются с четвертями.

Четверть– это выступ с наружной стороны стены на величину 65 мм (~ 1/4 длины кирпича).

Четверти выполняются с трех сторон оконного проема: с боковых сторон (за счет выступов в кирпичной кладке) и сверху (за счет выступа надоконной перемычки). Наличие четвертей в наружных стенах здания необходимо для защиты внутренних помещений от продувания холодным воздухом.

Рис.14.Расположение стандартного оконного блока размерами 1500х1200 мм в наружной стене здания:

б) план с установленной балконной дверью;

При выполнении РГР на плане и поперечном разрезе здания все размеры оконных блоков и отметки высот проставляются с учетом размеров четвертей

В одноквартирном жилом доме применяются одно- или двухпольные дверные блоки с глухими полотнами. Дверное полотно может быть сплошного сечения или филенчатое. Размеры дверных блоков кратны основному строительному модулю М = 100 мм

Рис. 15. Внешний вид и размеры стандартных дверных блоков

Входные двери устанавливаются в наружные стены здания без четвертей. Для защиты от продувания по периметру дверного блока устанавливают обкладки.

Внутренние двери в жилом одноквартирном доме проектируются одно- и двухпольными, с глухими и остекленными полотнами (см. рис. 23). Двери общих комнат проектируют двухпольными остекленными, двери спален – однопольными глухими шириной 0,9 м или 1,0 м, двери кухонь – однопольными остекленными той же ширины.

Двери санузлов и подсобных помещений назначаются шириной 700 мм.

Рис. 17. Внутренние двери: а) с глухими полотнами; б) с остекленными полотнами.

3. Решение тамбура

Рис. 18 Входной тамбур в жилом доме:

а) размещение внутри здания;

б) размещение снаружи здания;

4. Решение входа в дом

Рис. 19. Лестница при входе в здание:

а) план; б) разрез:

1 – слой щебня толщиной 100 мм;

2 – бетонная подготовка толщиной 200 мм;

3 – сборные железобетонные ступени;

4 – сборная железобетонная площадка;

5 – стенки из силикатного кирпича толщиной 250 мм;

6 – металлическое ограждение

5. Расчет лестницы

При расчете лестниц следует учитывать следующие требования (см. рис. 20):

1) ширина маршей внутриквартирных лестниц должна быть не менее 90 см;
2) ширина лестничных площадок — не менее ширины маршей;
3) ширина проступи должна быть не менее 250 мм, а сумма размеров проступи и подступенка составляет 450 мм;
4) общепринятые уклоны лестниц – 1:2; 1:1,25; 1:1,5; 1:1,75;
5) в плане лестницы между маршами необходимо оставлять зазор не менее 100 мм для пропуска пожарного шланга.

Рис. 20 Элементы лестничного марша

Основным элементом лестницы является ступень, которая состоит из проступи и подступёнка (рис. 20). В одном лестничном марше допускается не более 16 и не менее 3 ступеней. Верхнюю и нижнюю ступени лестничного марша называют фризовыми, так как они устанавливаются на уровне лестничных площадок, и их ширина меньше чем у основных ступеней. Число проступей в лестничном марше, без учёта фризовых ступеней, на единицу меньше числа подступёнков (с учётом фризовых – на единицу больше).

В лестницах малоэтажных зданий допускается применять так называемые забежные ступени,имеющие треугольную форму в плане. Виды внутриквартирных лестниц приведены на рис.21.

Рис. 21. Минимальные габаритные размеры разных видов лестниц (рассчитаны на высоту этажа 3,0 м, размер проступи – 300 мм, размер подступенка – 150 мм)

Рис. 22 Расчет лестничной клетки

6. Проектирование скатной крыши

При проектировании одноквартирных жилых домов, как правило, применяется скатная конструкция крыши. Основные конструктивные элементы данного типа крыш – это несущая конструкция (стропила) и кровля (стальные листы, черепица и т.д.).

В пространстве между крышей и чердачным перекрытием может быть размещена мансарда(отапливаемое жилое пространство) или чердак (не отапливаемое пространство для хозяйственных целей).

На рис. 23 представлены основные конструктивные схемы скатных крыш для различных величин пролетов.

В табл. 3 указаны основные размеры, которые необходимо соблюдать при проектировании мансард и чердаков.

Рис. 23 Конструктивные схемы скатных крыш:

а) с висячими стропилами;

б) с наслонными стропилами;

в) с наслонными стропилами переменного уклона (35°¸60°);

г) с наслонными стропилами переменного уклона (60°¸70°):

1 – стропильная нога;

7 – коньковый брус

Основные размеры элементов крыш

При проектировании скатных крыш применяются различные варианты расположения теплоизоляции в зависимости от типа помещений, размещаемых в чердачном пространстве – см. рис. 24.

Рис. 24. Схемы расположения теплоизоляции в чердачном пространстве жилого дома:

а) при неотапливаемом чердаке;

б) при отапливаемой мансарде

На рис. 25 показан узел сопряжения скатной крыши и наружной стены жилого дома с мансардой. При этом кровля здания может выполняться из различных материалов: стальные листы, черепица и т. д.

Рис. 25. Узел сопряжения скатной крыши и наружной стены жилого дома с мансардой:

1 – мауэрлат (опорный брус сечением 150´150 мм);

2 – стропильная нога (доска сечением 200´50 мм, поставленная на ребро);

3 – кобылка (доска сечением 100´32 мм, поставленная на ребро);

4 – подшивка карниза (доски сечением 100´25 мм);

5 – карнизный щит (доски сечением 150´50 мм);

6 – обрешетка (брусья сечением 50´50 мм); 7 – кровля

Рис. 26 Построение плана крыши

Рис. 27. Планировочные схемы санузлов и размеры санитарного оборудования

Рис. 28. Условные обозначения каналов в плане стены

7. ПРАВИЛА ОФОРМЛЕНИЯ ЧЕРТЕЖЕЙ

Планы этажей вычерчивают с расчетом расположения секущей плоскости в 2 м от уровня пола каждого этажа. Все элементы оборудования и лестниц, расположенные ниже секущей плоскости, вычерчивают видимыми линиями. Элементы лестниц, расположенные выше секущей плоскости, не вычерчивают, а лестничный марш пересекают диагональной линией.

Контуры капитальных стен обводят толстой сплошной линией толщиной 0,8-1 мм. Все остальные элементы обводят тонкой сплошной линией толщиной 0,3-0,5 мм. Самые тонкие линии – размерные (тонкие сплошные 0,1-0,2 мм) и линии разбивочных осей (тонкие штрихпунктирные). Оси на всех чертежах обозначают кружком диаметром до 10 мм. Вертикальные оси слева направо маркируют цифрами, горизонтальные оси снизу вверх – большими буквами русского алфавита, исключая буквы Е, З, Й, О, Ъ, Ы, Ь.

Слева и внизу от чертежа плана наносят три размерные линии. Первая линия – размеры проемов и простенков на наружной стене; вторая – расстояния между разбивочными осями; на третьей размерной линии проставляют общие габаритные размеры здания. Первая линия должна отстоять от стен на 10-15 мм, следующие на 5-7 мм друг от друга.

Правила выполнения спецификаций и штампов на чертежах

На чертежах планов площади проставляют в нижнем правом углу помещения и подчеркивают. Допускается наименования помещений, их площади и категории приводить в экспликации в соответствии с формой (см. рис. 28) . В этом случае на планах проставляют номера помещений.

Экспликация помещений

Рис. 29 . Форма экспликации помещений

• Категория по взрывопожарной и пожарной безопасности.

Рис. 30 Пример выполнения штампа графической части

Рис. 31 Последовательность (а…г) вычерчивания плана здания

Рис. 32 Последовательность вычерчивания разреза здания

Рис. 33 Последовательность вычерчивания фасада здания

8. ПРИМЕРЫ ПРОЕКТНЫХ РЕШЕНИЙ

ЧТО ПРОИСХОДИТ, КОГДА МЫ ССОРИМСЯ Не понимая различий, существующих между мужчинами и женщинами, очень легко довести дело до ссоры.

Что делать, если нет взаимности? А теперь спустимся с небес на землю. Приземлились? Продолжаем разговор.

Что вызывает тренды на фондовых и товарных рынках Объяснение теории грузового поезда Первые 17 лет моих рыночных исследований сводились к попыткам вычис­лить, когда этот.

Система охраняемых территорий в США Изучение особо охраняемых природных территорий(ООПТ) США представляет особый интерес по многим причинам.

Источник: zdamsam.ru
