В статье подробно разобран состав «кровельного пирога» крыши, приведено обоснование необходимости каждого слоя и описаны некоторые нюансы. После прочтения вы будете уверенно ориентироваться в вопросе цен на покрытие кровли и сможете спокойно обсуждать со строительной компанией перекрытие крыши частного дома.

Из чего состоит крыша

Крыша – понятие растяжимое, так как обычно под ним понимают покрытие, которое состоит из «кровельного пирога» и стоек, соединяющих несущие стены с покрытием (мауэрлат, стропила, стойки). Но если говорить о том, как правильно перекрыть крышу частного дома, то внимание нужно акцентировать на кровельный пирог и обрешётку.

Перед перекрытием выбирается материал покрытия. Именно от этого выбора будет зависеть необходимые параметры обрешетки, способ укладки и, конечно же, общий бюджет проекта.

Кровельный пирог состоит из:

Обрешетки . Обрешетка распределяет давление покрытия на стропила. В зависимости от материала покрытия устраивают разряженную или сплошную обрешетку. Сплошная обрешетка предусматривает расстояние между рейками менее 1 см. Сплошную обрешетку обычно устраивают в два слоя: сначала на стропила набиваются рейки, а затем фанера. Такой вид обрешетки необходим для мягкой черепицы, метало черепицы и плоского шифера. Слой фанеры при таком устройстве пирога выполняет роль дополнительной влаго- и шумоизоляции. Но для волнистых листов покрытия стали или шифера, цементно-песчаной и глиняной черепицы применяют разряженною обрешетку.

В пазы обрешетки или между стропилами укладывается утеплитель . Обычно это минеральная вата. Утеплитель необходим для экономии энергии на отопление в зимний период. Почти четверть тепла «улетает» через кровлю, ведь теплый воздух всегда поднимается вверх.
Утеплитель накрывается гидроизоляцией , предназначенной для предотвращения конденсации влаги от наружного воздуха в слое утеплителя. Не вся влага задерживается покрытием, поэтому гидроизоляция позволит сохранить утеплитель на долгое время.
Поверх утеплителя укладывается контр-обрешетка . Она разделяет покрытие и утеплитель, создавая воздушную прослойку в качестве дополнительного утепляющего слоя. К тому же, за счет дополнительной воздушной прослойки происходит микровентиляция поверхности гидроизоляции.
На контр-обрешотку укладывается покрытие , которое может быть разных форм и размеров, здесь все зависит только от предпочтений заказчика.
Зачастую, дополнительно лучше предусмотреть парозащиту с внутренней стороны утеплителя. В чердачном помещении может образовываться конденсат, особенно, если рядом проложены инженерные коммуникации. Попадание влаги на утеплитель значительно понизит теплоизолирующие свойства.

Варианты материала для перекрытия

Вариантов кровельного покрытия современный рынок строительных материалов предусматривает огромное количество. Начнем с наиболее привычных и традиционных, обговорим преимущества и недостатки, а затем приведем информацию об экзотический вариантах покрытия. В конце сделаем вывод о стоимости материала и работ, сведя всю информацию в таблицу.

НЕ ДЕЛАЙТЕ ПЕРЕКРЫТИЕ ПОКА НЕ ПОСМОТРИТЕ ЭТО!!

Шифер

Шифер это традиционное зарекомендовавшее себя средство, которое до сих пор остается одним из самых популярных вариантов покрытия. Шифер дешев, достаточно качественен и проверен временем. Основной недостаток – это вес и хрупкость материала, которые требуют обновления или замены обрешетки.

С особой внимательностью нужно подойти к креплению шифера. Во-первых, направление укладки листов зависит от направления ветра. Место нахлеста должно быть развернуто к подветренной стороне, иначе листы могут вырываться порывистым ветром.

Гвозди подбираются с обязательной резиновой прокладкой.

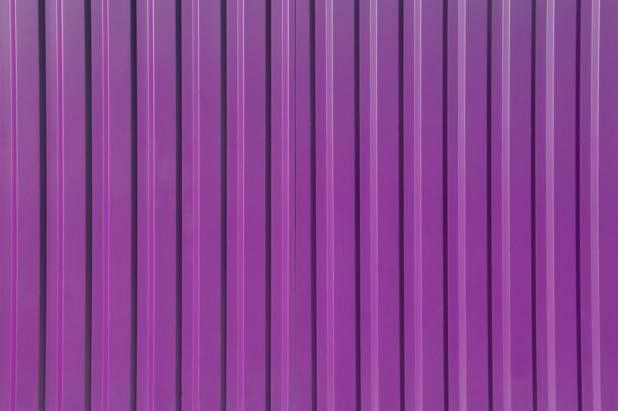

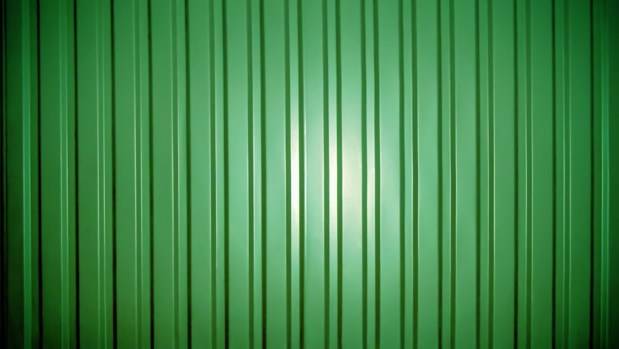

Профнастил

Металлические листы с различными цветами антикоррозионного покрытия. Особое внимание нужно уделить недопущению царапин. Повреждение антикоррозионного покрытия значительно снижает срок службы материала.

Металлочерепица

Это популярный и легкий в обращении материал. Разнообразие палитры, позволит украсить самую скучную конструкцию. Укладка материала производится снизу вверх. Также не стоит забывать о шумоизоляции.

Мягкая черепица

Пожалуй, самый простой в монтаже материал, под который, тем не менее, требуется сплошная обрешетка и хорошая гидроизоляция. При расчете бюджета эти факторы стоит учитывать. У материала есть всего один недостаток: укладывать его можно только при плюсовых температурах.

Глиняная черепица

Глиняная черепица это хрупкий и тяжелый, но долговечный материал. Таким покрытием пользуются дольше, чем шифером, но монтировать его достаточно трудно, а потому дорого. Стоит ли оно того – каждый решает сам.

Стоимость работ

Подсчитаем примерную стоимость работ по перекрытию крыши. В наш расчет войдут материалы, переделка обрешетки, гидро- и пароизоляция, утепление крыши и монтаж покрытия, а также установка конька. Расчет будем вести по усредненным ценам для квадратного дома размерами 10х10 метров. Двускатная крыша такого дома будет иметь площадь одного ската 60 квадратных метров, соответственно общая площадь покрытия 120 квадратов при угле наклона 35 градусов.

Первый шаг это демонтаж старого покрытия и обрешетки. Средний ценник по России: 250 руб. за квадрат. Значит для нашего стандартного дома это обойдется в 30 тыс. рублей.
Следующий шаг это установка плит утеплителя . Стоимость материала в среднем 2000 рублей за квадратный метр, плюс монтаж обойдется в 100 рублей за квадрат. Получается 252 тыс. рублей
Монтаж гидроизоляции . Цена материала в среднем 150 рублей за квадрат, плюс работы обойдутся в 80 руб. Итого 27600
Контр-обрешетка обойдется примерно в туже цену, что и обрешетка. Т.е. 30 тыс. рублей.

Металлочерепица обойдется в 400 рублей за квадратный метр, плюс 300 руб. стоит перекрыть кв.м. крыши. Значит 84000 будет стоить монтаж.
Установка конька . Средняя стоимость 2-х метрового участка конька для металлочерепицы 450 рублей. Установка обойдется примерно в 150 рублей за погонный метр. Итого: 3750

Всего получилось 427 тысяч. Но нужно учитывать непредвиденные расходы, а потому округлим полученную сумму до 450 тысяч рублей. Само собой, что это весьма усредненное значение, все зависит от стоимости строительных материалов и строительных работ в том или ином регионе. Но в любом случае, подобный подсчет может показать вам, сколько денег потребуется, чтобы перекрыть крышу частного дома.

Приведем небольшую таблицу материалов покрытия с средними ценами на осень 2018 года.

Стоимость работ за кв.м.

Стоимость материала за м.кв.

В расчетах нужно учитывать еще и расходы на обрешетку, которые могут различаться в зависимости от способа обшивки, затраты на ремонт стропильной системы и на ремонт вентиляционной шахты и стояков.

Экзотическая крыша

Экзотические крыши значительно дороже, как в плане строительных материалов, так и в монтаже. Под экзотической крышей понимается покрытие камышом или крыша-сад.

Камыш это экзотично, но при этом практично. Этот материал не требует гидроизоляции и пароизоляции. Большая толщина гарантирует хорошую шумозащиту. При этом камыш не горит из-за специальной пропитки материала, в нем не заведутся грызуны, он не сопреет и не сгниет. Фирмы-производители евро-камыша дают гарантию на 50 лет.

С другой стороны – камыш это очень дорого. Сноп еврокамыша стоит около 200 рублей, но на квадратный метр приходится 4-5 снопов, а крышу зачастую покрывают в два слоя. При этом перекрытие крыши обойдется в среднем в 2000-2500 рублей за квадратный метр.

Сад на крыше это еще одна тенденция, пришедшая к нам из Европы. Сад это красиво, он хорошо сбережет тепло, за счет слоя земли, но при этом может протечь при неправильной установке. Сады бывать экстенсивными и интенсивными. Первые это своего рода «газон на крыше». На 20 см грунта высаживают низкорослые и неприхотливые растения.

А вот интенсивный сад это кровля с большим объемом грунта и настоящими деревьями.

Сад обойдется вам в 10 тыс. руб. за квадратный метр, не считая затрат на создание экосистемы. При этом ремонт и демонтаж такой кровли связан с большим количеством проблем. Ремонт такой крыши без уничтожения сада осуществить практически невозможно, а для демонтажа придется буквально «сдирать» всю кровлю до стропил, которые могут легко прийти в негодность от протечек. Перекрыть крышу дома на такой сад выйдет в разы дороже, чем обычным материалом, но и вид в таком случае будет куда более эстетичный.

Заключение

Современный рынок готов предложить вам самые разные материалы для покрытия кровли: от обычного шифера и металлочерепицы до различных мягких покрытий и экзотических вариантов. Выбирать нужно с учетом внешнего вида здания, собственных пожеланий и бюджета. В любом случае, выбирая, каким материалом перекрыть крышу, лучше произвести предварительный расчет затрат, чтобы знать на что нужно ориентироваться в переговорах.

Источник: geostart.ru

Гидроизоляция плит перекрытия: Методы и материалы

В любом сооружении дома или здания есть плиты перекрытия. Эти плиты расположены горизонтально, могут выдерживать разную нагрузку и служат потолком или полом определённого помещения и имеют разное назначение. Эти бетонные элементы нуждаются в определённом виде гидроизоляции даже межэтажные перекрытия.

Виды различных плит перекрытия и их типы по назначению

Плиты перекрытия различаются по их типу (месту расположения), а также по методу их устройства и материалам, из которых они сделаны. Разные типы перекрытий требуют свой определённый подход в плане проведения работ по их защите от воздействия воды и влаги.

В частном доме с 2 этажами, будет или 2 или одно перекрытие. Если у дома есть цоколь или подвал, то первое перекрытие будет между цоколем и первым этажом, второе межэтажное перекрытие будет между первым и вторым этажом и третье между вторым этажом и чердаком или техническим помещением перед кровлей.

Типы перекрытий по месту положения:

Чердачные перекрытия – Находятся между техническим этажом или чердаком и служат последним рубежом защиты основных помещений от проникновения воды, если у кровли будут протечки. Если чердачное пространство выполнено в частном доме, то от качества плиты зависит в том числе и качество жизни в жилой зоне чердака и под ним.
Межэтажные перекрытия – Являются разделяющим конструктивом между отдельными этажами. Гидроизоляция таких перекрытий крайне важна и не только в мокрых зонах, так как именно она способна предотвратить протечки воды из одного помещения в другое, ниже стоящее. Гидроизоляция межэтажных перекрытий в основном актуальна в многоквартирных жилых домах, где в случае отсутствия качественной гидроизоляции, прорыв трубы в мокрых зонах (кухня, санузел) может привести к серьёзным последствиям и затоплению соседей.
Цокольные перекрытия и перекрытие первого этажа – этот элемент сооружения находится между первым этажом и цоколем. Задача перекрытия цоколя выдерживать будущие нагрузки.

Виды перекрытий по способу устройства и монтажа:

Сборные перекрытия -Делятся на балочные и плитные. В случае с блочными несущие балки дополняются бетонными блоками и заливаются стяжкой. При использовании плитных используются готовые железобетонные плиты. В кирпичных и монолитных зданиях в большинстве случаев используются монолитные или крупноформатные сборные перекрытия из заводских многопустотных железобетонных плит, что делает их достаточно лёгкими. Один из самых больших недостатков сборных конструкций в плане защиты от проникновения воды это наличие многочисленных швов, через которые легко проходит вода.
Монолитные перекрытия – В отличие от сборных плит, монолитное бетонное перекрытие не имеет швов и заливается разом на готовый армированный каркас. Заливка монолита делается из качественного товарного бетона и опирается на стены конструкции.
Облегчённые монолитные перекрытия – Бетон заливается по профилированному листу и в итоге весит меньше обычной монолитной плиты.
Филигранные железобетонные плиты – некий средний вариант между монолитным перекрытием и сборным. Эти перекрытия сделаны из железобетонных плит, дополнительно укреплённых бетоном и арматурой. Их делают самостоятельно непосредственно на месте производства работ или заказывают на профильном производстве.

Схема устройства монолитных перекрытий в разрезе:

Зачем нужна гидроизоляция плит перекрытия и какие последствия у её отсутствия

Монолитные и сборные плиты перекрытия, как и любое другое бетонное основание, может впитывать воду и влагу, а затем пропускать её через себя. При отсутствии качественной изоляции вода, проникшая в плиту, может проникнуть в жилое помещение находящиеся под ней и тем самым нарушить отделочные элементы, повредить мебель и затопить помещение на этаже.

Возможные последствия при отсутствии гидроизоляции перекрытия:

Трещины и повреждения – Если перекрытие граничит с улицей или помещением, у которого отсутствует утепление, то при наличии воды или влаги на поверхности плиты она впитывается в бетонное основание, замерзает зимой и оттаивает летом. Такой цикл перепада температур, разрывает бетон изнутри, образуя микротрещины, поры и пустоты, которые увеличиваются с каждым годом.
Образование плесени и грибка – Постоянная влажность в помещении может быть вызвана впитавшиеся в перекрытия водой. Такое состояние дел способствует образованию грибка и бетонной плесени, угрожающей здоровью человека.
Активные протечки через плиту – При отсутствии качественной защиты, вода может проникнуть внутрь не защищённого от воды помещения и навредить сделанному ремонту, мебели и техники.

Методы устройства гидроизоляции бетонных перекрытий

Нет идеального материала на всё случае жизни. Материал для устройства надёжной гидроизоляции необходимо выбирать исходя из конкретного перекрытия и ситуации. Для правильного выбора лучше всего пригласить профессионалов из числа профильных компаний чья специализация непосредственно гидроизоляционные работы.

Рулонная наплавляемая изоляция

Этот материал не работает на отрицательное давление влаги и соответственно укладывается на внешнею сторону перекрытия, так чтобы работать на прижим.

Рулоны наплавляются на поверхность в 1 или несколько слоёв в зависимости от вида наплавляемой мембраны. При наплавлении нужно использовать горелку и баллон, заправленный пропаном. Перед выполнением работ поверхность из бетона грунтуется битумным праймером.

Помимо, наплавляемых рулонов, также можно использовать различные склеечные рулонные материалы, которые, не нужно наплавлять с помощью огня, так как они имеют специальную самоклеящеюся прослойку.

Несмотря на распространённость рулонной изоляции, надёжность этого материала в плане долговечной защиты от проникновения воды, под большим вопросом, в основном благодаря обильным швам и стыкам, образованным в покрытии при устройстве наплавляемой рулонной мембраны.

Подробнее о рулонной гидроизоляции вы можете прочитать в статье – “ Устройство рулонной гидроизоляции с подробной инструкции её монтажа “.

Обмазочная

Обмазочной изоляцией называют различные мастики, которые наноситься на поверхность методом их обмазки с использованием валика или кисти. Обмазочные мастики наносятся в 1-3 слоя в зависимости от их характеристик.

У обмазочной изоляции есть несколько различных вариантов, отличающихся между собой компонентами, из которых они сделаны:

Битумные мастики – Основным компонентом будет модифицированный битум.
Полиуретановые мастики – В качестве основы используется полиуретан с различными добавками. Полиуретановые мастики бывают как двухкомпонентные, так и однокомпонентные.
Акриловые – Сделаны из различных акриловых композитов.

Полиуретановые мастики считаются более надёжными и долговечными, чем битумные и акриловые.

При устройстве полиуретановой гидроизоляции на поверхности образуется надёжный слой гидроизоляции, без швов и со 100% адгезии к поверхности, что делает этот материал идеальным для проведения как внешних гидроизоляционных работ, так и работ связанных с гидроизоляции перекрытий в мокрых и проблемных зонах.

Проникающие составы

Проникающая гидроизоляция известна тем, что она проникает в структуру бетона. Проникновение изоляционного состава в бетонное перекрытие происходит за счёт обильного увлажнения поверхности бетона до и после нанесения проникающих составов.

Проникающее составы в основном работают на монолитных основаниях плит, так как они не могут герметизировать пустоту швов между плитами, при сборном варианте перекрытия.

Если говорить о защите перекрытий с помощью проникающей изоляции, то этот метод лучше применять в тех случаях, когда нет доступа к перекрытию с внешней стороны, например, тогда, когда речь идёт о межэтажном перекрытии, где с внешней стороны находится чужая квартира или помещение.

Отличной альтернативой проникающей изоляции будут специальные полимерцементные или цементно-полимерные материалы работающие на отрицательное давление воды, снаружи внутрь, такие как HydroPaz Prime .

Подробнее о проникающей гидроизоляции вы можете почитать в статье – “ Проникающая гидроизоляция: Подробное описание её работы на бетоне, видов материалов и технологий нанесения “.
Схема работы проникающих материалов:

Схема процесса работы проникающей гидроизоляции

Цементно-полимерные материалы

Эти составы сделаны на основе модифицированных цементов с различными полимерными добавками. Наносить Цементно-полимерные составы лучше всего кистью или валиком, при этом некоторые материалы реагируют совместно с водой или вторым компонентом.

При использовании подобных составов в работе с плитами межэтажных и других перекрытий изнутри помещения лучше всего использовать те материалы, которые выдерживают негативное давление с внешней стороны внутрь, например, HydroPaz Prime или аналоги.

Подробнее о цементных составах вы можете почитать в следующей статье – “Гидроизоляция на цементной основе: Особенности, виды и способы её нанесения”.

Жидкая резина

Жидкая резина — это напыляемая гидроизоляция, но её можно наносить и вручную. Основа жидкой резины будет модифицированный качественный битум и латекс, предающей материалу эластичности и полноценной адгезии к основанию.

Быстрый и надёжный способ сделать гидроизоляцию. При нанесении жидкой резины на поверхности образуется покрытие обладающие следующими характеристиками:

Отсутствие стыков и швов;
Коэффициент растяжения в 800%;
Полное сцепление с основанием;
Экологичность.

Основное преимущества вышеуказанных характеристик — это отсутствие швов. Именно не имение швов и эластичность материала делает его сверх надёжным и долговечным в плане защиты перекрытий от проникновения воды, даже при динамической нагрузке и движении дома.

Подробнее об этом материале можно почитать в статье – “ Гидроизоляция жидкой резиной “.

Инъекционная гидроизоляция

Инъекционная гидроизоляция в основном применяется изнутри помещения, тогда, когда нет доступа к внешней стороне перекрытия, а гидроизоляцию делать надо.

Инъекционные составы имеют разную модификацию:

Полиуретановые составы;
Гелевые;
Акрилатные.

У каждого такого состава есть несколько разновидностей, которые отличаются между собой следующими характеристиками:

Временем реакции с водой;
Вязкостью;
Коэффициентом растяжения;
Эластичностью.

Подбор той или иной модификации зависит непосредственно от того конструктива, в котором нужно сделать гидроизоляцию и от характеристик протечек, при их наличии.

Важно: Инъектирование это сложная и ответственная работа, которую лучше всего доверить профессиональной компании с большим опытом работ в этой сфере. В противном случае деньги могут быть потрачены в никуда.

При работе с плитами различных перекрытий при помощи инъектирования следует учесть следующие важные моменты:

Гидроизоляцию холодных, между плитных и деформационных швов – Швы это самые слабые места в перекрытии и им следует уделить особое внимание. Инъектирование отлично подходит для надёжной и долговечной герметизации швов перекрытия.
Гидроизоляция мест ввода коммуникаций – Если через плиты проходят трубы с коммуникациями, то эти места, также рекомендуется проинъектировать.
Гидроизоляция трещин – При наличии трещин в перекрытии их обязательно надо герметизировать, методом их расшивки, послойного уплотнения расширяющегося герметика и инъектирования.
Гидроизоляция слабых мест в сборном или монолитном перекрытии.

Технология работы инъекционной гидроизоляции:

При выполнении инъекции специальный полиуретановый состав нагнетается при помощи инъекционного насоса в тело плиты перекрытия или различных швов. Нагнетание происходит через специальные инъекторы установленные в нужной зоне. Материал под давлением проникает во все микротрещины, поры и пустоты бетона и расширяется внутри, выдавливая влагу и делая слабые места в бетоне гидрофобными.

Подробнее об этом материале можно почитать в статье – “ Инъекционная гидроизоляция “.

Схема работы инъекционного метода:

Схема инъектирования плиты перекрытия

Таблица сравнений между основными видами гидроизоляции

В данной таблице вы можете ознакомиться с преимуществами и недостатками основных видов гидроизоляции, а также наглядно увидеть их в сравнении друг с другом.

Источник: construction-engineer.ru

Как и какой профнастил использовать для несъемной опалубки перекрытия

Несъемная опалубка из профлиста для перекрытия дома - как сделать

Устройство некоторых бетонных конструкций, как межэтажное перекрытие, сопровождается необходимостью строительства опалубки. Она позволяет придать нужную форму раствору. Являясь каркасом, опалубка не дает вытекать смеси до ее высыхания и твердения. Можно использовать профнастил для перекрытия как несъемная опалубка.

Такой материал ускоряет строительство дома и позволяет соорудить более надежную конструкцию. Какой профлист подойдет для этого и как самому сделать каркас для заливки межэтажного перекрытия – разбираемся в статье.

Варианты изготовления перекрытия частного дома

Какие бывают виды перекрытия дома

Межэтажное перекрытие – это горизонтальная конструкция, устанавливаемая между несущими стенами здания. Он разделяет помещение на два этажа. К перекрытиям выставляют повышенные требования по прочности, горизонтальности и долговечности. Несоблюдение таких требований может приводить к разрушительным последствиям и предоставлять угрозу жизни человеку.

Наиболее часто для изготовления перекрытий используют:

деревянные конструкции из опорных (несущих) балок и досок (плит), расположенных на них;
готовые ж/б плиты;
собственноручно залитая бетонная монолитная плита с применением профлиста, как опалубки.

Деревянные перекрытия применяют при строительстве домов из дерева. Это объясняется тем, что при монтаже бетонных конструкций стены постройки могут не выдерживать такой вес, что не безопасно. Деревянные плиты, брус и балки имеют меньший вес, но они являются и не столь надежные как бетон. Со временем, доска может деформироваться, трескаться и терять свои изначальные свойства.

К недостаткам относятся и образование скрипа пола при ходьбе. Его будет не очень приятно постоянно слышать.

В каменных жилых домах (зданиях из кирпича, бетонных блоков или монолитного бетона), наиболее целесообразно делать бетонные перекрытия.

Монолитные бетонные перекрытия дома - лучший вариант

Готовые железобетонные плиты являются одним из лучших вариантов обустройства перекрытия дома. Изготовленные по стандарту заводским способом, такие изделия имеют высокую плоскостность, прочность, долговечность. Однако применение данных ж/б изделий может ограничиваться следующим:

Если условий для установки ж/б плит в вашем доме нет, тогда самым разумным решением является заливка перекрытия бетоном своими руками. Такая конструкция решает сразу несколько проблем, связанных со строительством и эксплуатацией:

Позволяет получить прочное, надежное и долговечное перекрытие дома.
Нет необходимости в привлечении профессионалов, спецтехники, Все работы можно сделать своими руками с привлечением нескольких помощников.
Выполнение работ можно закончить в течение 2-3 дней. Заливка перекрытия должна выполняться в один день и сплошным слоем. Заливать несколькими слоями недопустимо нормами строительства.
Возможность облегчить вес перекрытия без потери прочности. Это делают путем введение минеральных каменных материалов в раствор, как перлит, керамзит и прочее.

Чтобы залить бетонную плиту перекрытия своими руками в доме, необходимо предусмотреть каркас для заливки. Это своеобразный лоток, который имеет четкие контуры для размещения раствора. Он позволяет выполнять работы в строящемся здании. Называется такая конструкция опалубкой.

Виды опалубок для бетонирования перекрытия дома

Применение опалубок для строительства монолитного бетонного перекрытия

Есть два типа опалубок – съемная и несъемная.

Съемная опалубка – это разборная конструкция, которую называют разборной или временной. Ее собирают из плоских материалов до получения нужной формы. После твердения залитого в каркас бетона, части конструкции снимают.
Несъемная опалубка. Собирается из плоских листовых материалов. После заливки бетона и его твердения в карасе, его составные детали не снимаются. Таким образом, они становятся частью готовой бетонной конструкции, обеспечивая ей дополнительную прочность.

Материалами изготовления опалубок чаще всего являются пиломатериалы или металлические листы. Стандартные древесные плиты и доска применяется при сооружении разборных конструкций. Данные пиломатериалы являются менее долговечными и в процессе эксплуатации могут деформироваться, трескаться, гнить при увлажнении.

Для изготовления несъемных опалубок лучше использовать прочные и долговечные материалы. Такими являются ламинированные влагостойкие древесные плиты, а также стальные оцинкованные листы, как профнастил. Ввиду более высокой долговечности, применение профнастила для изготовления несъемной опалубки в частном доме является самым разумным и рекомендованным нормами строительства и стандартами.

Почему профнастил подходит для бетонирования перекрытия

Профнастил - лучший вариант несъемной опалубки для бетонирования перекрытия

Опалубка под бетонирование плиты перекрытия частного дома должна выдерживать вес бетона без деформации, не разрушаться с течением времени и дополнительно упрочнять конструкцию. За счет особей волнистой формы, таким критериям отвечает профнастил.

Профлист выпускается длиной до 8 метров и может быть длиннее по договоренности производителя и заказчика. Он прост в механической обработке, в данном случае, — его можно быстро и просто обрезать по длине. Это позволяет покупать нужное количество листов требуемой длины. При необходимости можно быстро обрезать изделие под конфигурацию (форму несущих стен) здания, в котором устанавливается перекрытие.

Профнастил усиливает конструкцию монолитного бетонного перекрытия дома

Профнастил имеет профильную форму. В разрезе – это повторяющаяся трапециевидная волна. Стенки волны обеспечивают жесткость изделию. Ребра жесткости дополнительно повышают прочность залитой опалубки и стойкость ее к изгибающим нагрузкам. Таким образом достигается сооружение надежной конструкции перекрытия.

Оно способно выдерживать вес самой плиты, людей и мебели, находящихся на ней.

Профнастил легко собирается и скрепляется при помощи стандартного крепежа. Собранная конструкция будет иметь высокую герметичность. Это обеспечит возможность заливки бетона без его проливания через щели, как это будет при использовании пиломатериалов для опалубки.

Какую марку профлиста использовать для опалубки перекрытия

Выбор марки профнастила для строительства несъемной опалубки под бетонирование перекрытия

Профнастил выпускается трех типов по назначению. Каждый из них имеет буквенно-циферное обозначение. Буква в маркировке означает, для чего предназначено изделие согласно стандарту. Цифра показывает в миллиметрах высоту волны (гофры) – расстояние между верхней плоской полкой (гребнем волны) и нижней плоской полкой (подошвой).

По назначению выбрать профнастил можно:

для стеновых конструкций (марка С8-С34);
для настильно-стеновых конструкций (марка НС 34-НС44);
для настильного способа монтажа (марки от Н44 и более).

Настильный (или несущий) профлист, по стандарту ГОСТ 24045-2016 делиться на два подтипа:

Таким образом, стандарт регламентирует применение разных марок данного материала. В нем есть точное определение, что в качестве несъемной опалубки для монтажа железобетонных перекрытий должен использоваться несущий профнастил «НП» несущей способностью.

Размеры и характеристики профнастила для опалубки

Какой профнастил выбрать для строительства несъемной опалубки под перекрытие

При выборе профлиста для сооружения несъемной опалубки ориентироваться следует несколькими дополнительными параметрами, а именно:

высота волны;
толщина металлической основы в материале;
наличие декоративно-защитного покрытия;
габаритные размеры.

Каждый из этих параметров влияет на прочностные характеристики, долговечность и надежность эксплуатации. О них также зависит цена профнастила.

Высота волны профлиста для несъемной опалубки

Высота волны профлиста - важный параметр выбора листа под несъемную опалубку перекрытия

Высота профиля (волны или гофры) – является параметром, от которого напрямую зависит жестокость изделия. Листы, высота профиля у которых ниже 44 мм, являются относительно гибкими. Под воздействием увеличенного веса и без обеспечения дополнительных опор, такой профнастил может прогибаться под влиянием массы толстого слоя бетона. Поэтому, для устройства несъемной опалубки применение любых марок профильных изделий с высотой волны 44 мм и меньше является нецелесообразным.

Для несъемной опалубки под заливку бетонного перекрытия лучше всего использовать самые жесткие виды профнастила с высотой волны от 75 мм (марки Н75, НП75 или НК75). Если длина пролета под перекрытие будет большой, то есть смысл устанавливают несъемную опалубку из самого прочного профилированного листа марки Н100.

Если же пролеты небольшие, то построить несъемную опалубку под бетонирование перекрытия можно из профлиста Н57. Однако при его использовании рекомендуется перевести расчеты по нагрузкам, которые подтвердят возможность использования данного типа материала из листового проката.

Толщина металла профлиста для несъемной опалубки перекрытия

Толщина профнастила под опалубку перекрытия должна быть от 0,6 мм

Профнастил производится из холоднокатаной листовой стали. Толщина заготовок бывает разной от 0,3 до 0,8 мм. от данного размера зависит, насколько прочным является лист. Также от этого значения зависит, насколько большим будет срок службы конструкции. Чем толще металлическая основа профлиста, тем надежнее и долговечнее будет опалубка в бетонной конструкции перекрытия.

Важно отметить, что нормы стандарта не указывают минимально допустимые значения толщин материала, которые должны использоваться для этих целей.

Однако в ГОСТ 24045-2016 есть рекомендованные значение толщины используемого профлиста в строительных конструкциях. Она должна составлять не менее 0,5 мм. Но, поскольку вес бетонного раствора является большим, то для надежности рекомендуется устанавливать несъемную опалубку из профильного листа толщиной не менее 0,6-0,7 мм.

Какой лучше профильный лист для несъемной опалубки – оцинкованный или окрашенный?

Окрашенный или оцинкованный профлист - что лучше для несъемной опалубки перекрытия

Полимерное покрытия наносится на поверхность профлиста по двум причинам:

Поскольку подложка каркаса из профлиста на перекрытии из бетона должна обеспечивать самый высокий срок службы, то разумно устанавливать листы с полимерным покрытием. Есть два типа материала по данному исполнению:

Окрашенные с двух сторон.
С односторонней покраской.

Окрашенный профлист - отличное решение для строительства несъемной опалубки перекрытия

Для сооружения несъемной опалубки для перекрытия лучшим выбором будет профильный лист с односторонней покраской. Обратная сторона имеет цинковое защитное покрытие. Бетонирование исключает контакт воздуха с поверхностью листа. Поэтому изнутри исключается риск образования коррозии.

Габаритные размеры профлиста для заливки бетона

Какие габариты дожен иметь профлист для строительства несъемной опалубки под бетонное перекрытие

Профнастил выпускается со стандартной шириной. У каждой марки изделия она своя, что обуславливается технологическими особенностями производства, формой и высотой гофры.

Длина профлиста может быть от 0,5 до 8 метров. При сооружении несъемной опалубки важно, чтобы один лист полостью накрывал перекрытие с опиранием на противоположные несущие стены. Только это может обеспечить достаточную прочность конструкции.

По этой причине, длина листов должна подбираться под конкретную конфигурацию дома. При расчетах учитывают толщину стен и ширину опирания листов на них. Рекомендуется покупать изделия с небольшим запасом, что исключит возможность покупки коротких листов. В случае необходимости их можно обрезать. Для обрезки использовать нужно только ножницы по металлу.

Применение болгарки или дисковой пилы недопустимо.

Делаем монолитное перекрытие по профнастилу

Как собрать опалубку и забетонировать перекрытие с использованием профнастила

Чтобы исключить погиб профильных листов несъемной опалубки для перекрытия при заливке бетонным раствором, предусматривают поперечные балки. Наиболее высокую прочность обеспечат профильный прокат – швеллер, двутавр или рельс. Элементы закрепляют в конструкции несущих стен, выполнив предварительное усиление точек опирания.

По периметру стен устанавливаются армирующий пояс. Он необходим для восприятия нагрузок от веса перекрытия и их равномерного распределения по площади места опирания. Армопояс делают из бетонных лотков, блоков или заливают бетоном. Важно достичь максимальной горизонтальности поверхности опирания плиты перекрытия.

Когда стены и опоры под перекрытие подготовлены, приступают к сборке опалубки из профнастила. Пошаговая технология следующая:

Первый профильный лист укладывают у боковой стены задания. Он должен опираться по краям на три поверхности. При использования окрашенного профнастила, поверхности с полимерным покрытием должна укладываться в сторону нижнего помещения.
Следующий лист устанавливают на первый с нахлестом в одну волну. При большой длине пролета допускается выполнять перехлест в две волны.
При помощи усиленного самореза по металлу со сверлом или заклепками выполняется крепление профильных листов к металлическим балкам. Метизы должны оснащаться резиновыми прокладками, уплотняющими отверстие в месте монтажа.
Между балками внизу (в потолок) устанавливают временные упоры из деревянного бруса. Они обеспечат возможность перемещения строителей по поверхности листа без прогиба. Также они станут дополнительным креплением для восприятия веса от залитого бетона. После твердения перекрытия упоры извлекаются.
Когда все листы установлены, выполняют монтаж арматурного каркаса на всей площади перекрытия. Армирование скрепит бетон, повысит его стойкость к трещинообразованию, сделает его более устойчивым к изгибающим нагрузкам. Допускается использовать арматурный прут, сваренный или связаный вязальной проволокой в виде решетки. Также можно использовать готовую оцинкованную сетку. Она выкладывается картами на поверхности так, чтобы достигалось полное покрытие поверхности перекрытия. Для приподнятия арматуры над уровнем профнастила используется пластиковые вставки. Подъем должен быть таким, чтобы арматурная сетка находилась в центре бетонного перекрытия, но не ниже 15-20 см от поверхности профлиста.
Выполняется крепление съемной боковой части конструкции. По бокам устанавливается доска, которая будет ограничивать контур и не позволит вытекать по бетонному раствору. Выполняется крепление ее крепежными уголками по внешнему углу.

После завершения строительства каркаса выполняют заливку бетона на профлист. Раствор должен формировать монолитное перекрытие по профлисту за один раз всей толщине. Поэтому крайне важно предусмотреть наличие его объема в достаточном количестве. При помощи виброрейки выполняют выдавливание воздуха из слоя. Дальше перекрытие выравнивают плоской гладилкой до получения ровной поверхности.

После заливки опалубки из профлиста бетоном делают паузу на 28 дней для отверждения бетона

После выполнения заливки бетонной смеси делается технологическая пауза на полное твердение бетона. По нормам этот срок должен составлять 28 суток. Только по истечению данного времени можно выполнять следующие работы: разобрать боковые части опалубки и приступать к строительству стен верхнего этажа.

Источник: www.ozinkovka.ru

Перекрытие крыши дома: состав кровельного пирога и выбор материалов

Из чего состоит крыша

Кровельный пирог состоит из:

Обрешетки. Обрешетка распределяет давление покрытия на стропила. В зависимости от материала покрытия устраивают разряженную или сплошную обрешетку. Сплошная обрешетка предусматривает расстояние между рейками менее 1 см. Сплошную обрешетку обычно устраивают в два слоя: сначала на стропила набиваются рейки, а затем фанера. Такой вид обрешетки необходим для мягкой черепицы, метало черепицы и плоского шифера. Слой фанеры при таком устройстве пирога выполняет роль дополнительной влаго- и шумоизоляции. Но для волнистых листов покрытия стали или шифера, цементно-песчаной и глиняной черепицы применяют разряженною обрешетку.

В пазы обрешетки или между стропилами укладывается утеплитель. Обычно это минеральная вата. Утеплитель необходим для экономии энергии на отопление в зимний период. Почти четверть тепла «улетает» через кровлю, ведь теплый воздух всегда поднимается вверх.
Утеплитель накрывается гидроизоляцией, предназначенной для предотвращения конденсации влаги от наружного воздуха в слое утеплителя. Не вся влага задерживается покрытием, поэтому гидроизоляция позволит сохранить утеплитель на долгое время.
Поверх утеплителя укладывается контр-обрешетка. Она разделяет покрытие и утеплитель, создавая воздушную прослойку в качестве дополнительного утепляющего слоя. К тому же, за счет дополнительной воздушной прослойки происходит микровентиляция поверхности гидроизоляции.
На контр-обрешотку укладывается покрытие, которое может быть разных форм и размеров, здесь все зависит только от предпочтений заказчика.
Зачастую, дополнительно лучше предусмотреть парозащиту с внутренней стороны утеплителя. В чердачном помещении может образовываться конденсат, особенно, если рядом проложены инженерные коммуникации. Попадание влаги на утеплитель значительно понизит теплоизолирующие свойства.
