Чертежи и размеры строительства беседок

Чертежи и размеры беседки для строительства. Беседки своими руками: чертежи и размеры, схемы, эскизы и проекты конструкций

Как построить беседку своими руками? Проекты, фото, чертежи разных по форме и дизайну сооружений имеются в несметном количестве в интернете. Но можно разработать самостоятельно свой индивидуальный вариант. Для тех, кто не уверен, что сможет грамотно подготовить все схемы или кто выбрал слишком сложную конструкцию, рекомендуется воспользоваться готовыми чертежами.

Составление проекта беседки включает в себя несколько этапов: создание эскиза будущей постройки и составление рабочих чертежей. Схемы и эскизы дадут возможность уже на этой стадии спланировать расположение беседки относительно участка, наметить расстановку мебели и оборудования, зафиксировать места подвода коммуникаций и определиться с расходом строительного материала.

Беседка своими руками. Чертеж в SketchUp.

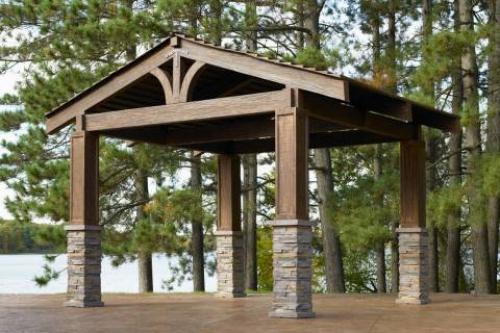

Эскиз открытой беседки возле водоема

Составить рабочий проект максимально корректно позволят некоторые рекомендации:

• выбирают тип сооружения: открытый или закрытый;
• тщательно продумывают дизайн беседки, который должен соответствовать по стилю имеющимся строениям и определяются с материалами конструкции;
• выбирают место будущей постройки на территории участка;
• габариты беседки на чертеже должны соответствовать размерам отведенного места. В чертеже указывают высоту, длину, ширину сооружения, места расположения опорных стек, входа, а также форму и высоту ограждения;

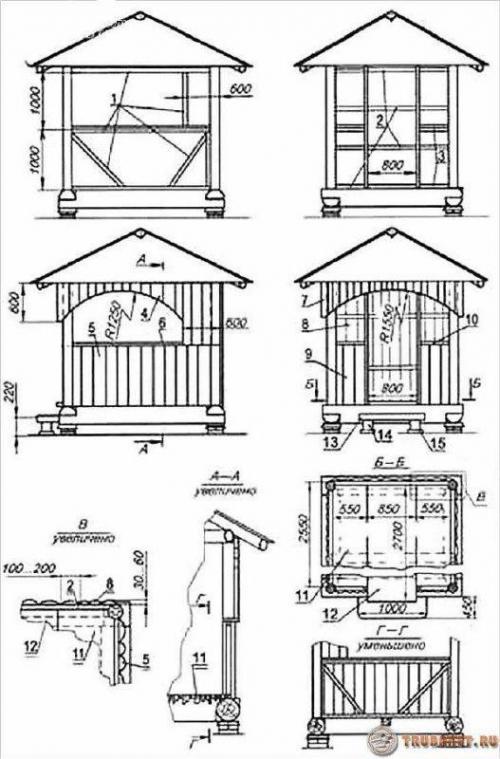

• включают в проект чертежи с проекциями: фасадное изображение, разрезы, планировку и схемы технических узлов конструкции. Отображают все размеры и формы беседки;

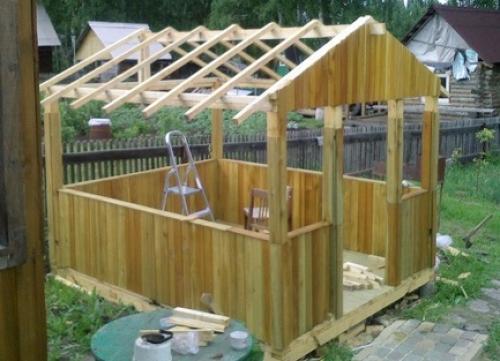

3D-проект прямоугольной деревянной беседки

• если предполагается закрытая постройка, прописывают схему вентиляции;
• отдельно разрабатывают рабочий план фундамента с указанием его типа (ленточное, столбчатое или плитное основание);
• описывают схемы конструктивных узлов: указывают размеры и места установки дверей, окон, лестницы;

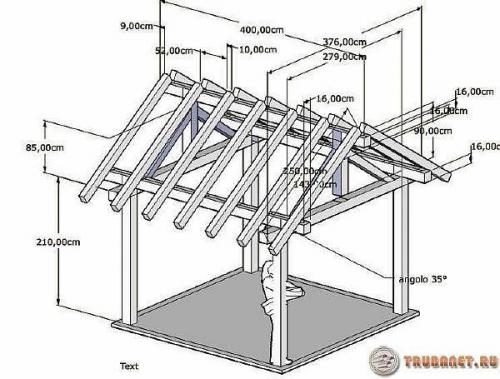

• отдельно выполняют схему крыши с обозначением ее размеров, конфигурации, углов наклона, высоты, материала покрытия;
• указывают технологию возведения стен, крыши, мангала (если предполагается). Для беседок с каминами, печами, мангалами прилагают план порядовой укладки кирпичей с указанием всех размеров оборудования;
• выполняют схемы электропроводки и водоснабжения;

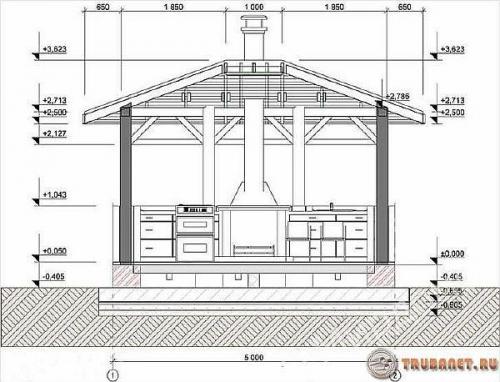

Проект оригинальной беседки с печью-мангалом

• разрабатывают план размещения светильников, мебели и оборудования;
• составляют спецификацию на строительные материалы, включая крепежные элементы, обрабатывающие пропитки и метизы.

Чем тщательнее будет выполнен проект, тем точнее будут расчеты необходимого количества материалов, легче будет производить строительство и выше вероятность, что конструкция будет надежной и крепкой. Используйте в подготовке базового проекта фото, чертежи беседок для дачи своими руками, которыми с удовольствием делятся умельцы.

Чертеж беседки 3х3 с односкатной крышей. Расчет необходимого материала

Конструкция три на три считается классическим вариантом дачной беседки . Среди множества современных стройматериалов дерево остается самым популярным сырьем для возведения садовой постройки.

Оптимальная и доступная по цене порода дерева для домашнего строительства ‒ сосна. Смолянистая структура делает сырье более устойчивым к воздействию внешних факторов. Но независимо от этого все деревянные заготовки нужно обязательно обработать антисептиком (защита от влаги), антипиренами (защита от огня).

Для возведения конструкции понадобятся следующие материалы:

1. Бетонные фундаментные блоки. Размер 400*200*200 мм. Количество ‒ 12 штук.
2. Несущие опоры каркаса. Клееный брус сечением 90*90 мм.
3. Лаги пола ‒ массив из сосны габаритами 145*45 мм.
4. Нижняя обвязка. Брус сечением 200*200 мм.
5. Полы (толщина 45 мм). Потребуется доска сечением 145*45 мм.
6. Стропильная система крыши делается из клееного бруса сечением 44*90 мм.
7. Обрешетка крыши. Используется имитация бруса размерами 135*16 мм.
8. Кровельный материал. Мягкая черепица типа Шинглас.
9. Антисептик бесцветный Сенеж Экобио.
10. Гвозди, саморезы, металлические уголки с запасом.
11. Для заполнения стенок ниже перил нужно будет сделать рамку сечением 60*45 мм. Обшить имитацией бруса 135*16 мм.
12. Выше перил стенки заполняются решетками из цельной рейки 9*18 мм. Сечение рамки при этом 60*45 мм.

Выше перил стойки делаются точечные. При необходимости можно оборудовать ступеньку на входе. Вход в беседку один. Укладка полов выполняется с зазорами для естественной вентиляции.

В результате постройка получается со следующими габаритами:

• по уровню пола ‒ 2,85*2,85 м;
• высота входа ‒ 2 м, ширина входа ‒ 1,06 м;
• высота готовой беседки с крышей (четырехскатная) ‒ 3,25 м;
• высота перил от уровня пола ‒ 0,95 м.

При заказе беседки три на три метра у строительной компании средняя цена по России без доставки и обустройства фундамента составит 106000 руб. Если же начинать строительство самому, предварительно составив чертеж и смету затрат, то можно уложиться в 40000-60000 руб.

Чертеж беседки 3х3 из металла. Дачная беседка из профильной трубы – проще некуда

Металлические постройки для отдыха отлично зарекомендовали себя благодаря множеству преимуществ. Скорость сборки, долговечность, невысокая стоимость, устойчивость к влиянию внешней среды делают их доступными большинству владельцев дачных участков, а беседки по типовым проектам стандартных размеров вы можете изготовить своими руками.

В этой статье мы расскажем про популярные виды сооружений и материалы для них, представим пошаговую инструкцию создания беседки из металлопрофиля.

Выбор оптимальной формы и размеров

Основной материал, применяемый в строительстве данной конструкции, представляет собой стальные трубы квадратного или прямоугольного сечения. За счет прочности металла нагрузка в постройке распределяется равномерно, имея при этом небольшой вес. Такой профиль удобно подгонять под нужные размеры, а внешний вид беседки будет аккуратным и оригинальным.

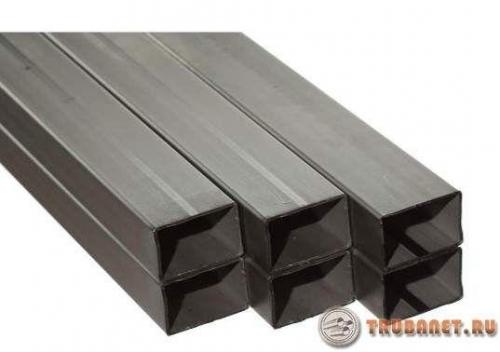

Если выбирать трубы для опор, то предпочтение стоит отдать квадратному сечению. Прямоугольный тип лучше приобрести для элементов, менее подверженных нагрузкам (обрешетки, ограждения).

Когда с подбором вида металлопроката вопрос решен, нужно определиться с формой и размерами будущей беседки.

В зависимости от того, какая геометрическая фигура взята за основу каркаса, выделяют несколько видов конструкций. Среди них:

• квадратные;
• круглые;
• шести- или восьмиугольные;
• прямоугольные.

Наиболее простая технология создания в первом и последнем случае, а вот чтобы получить правильный многоугольник, придется потрудиться, поскольку множество стыков по углам требуют повышенной внимательности.

Пользователи часто ищут :

• Беседки для дачи из металла
• Бытовка с террасой

Если же принято решение изготавливать шестигранную конструкцию, помимо установки опор по периметру рекомендуется закрепить еще одну стойку в середине каркаса. Это дополнение упростит обустройство крыши, создаст нужный угол наклона.

Беседка из профильной трубы имеет два варианта кровли: плоскую и скатную.

Первый тип подойдет для разборных построек, поскольку может не выдержать постоянных нагрузок в виде снега.

Для капитальных сооружений правильным решением станет обустройство одно-, двух- или четырехскатной крыши.

Также следует учесть, что угол ее наклона для большинства регионов колеблется в пределах 45 0 , для южной части страны этот показатель не должен превышать 25 0 .

Разборная и стационарная конструкции

Приступая к составлению чертежа, необходимо сразу решить: будет ли изготавливаться беседка закрытого типа или временное сооружение для летнего отдыха.

Ведь каждая из конструкций имеет свои особенности и преимущества использования:

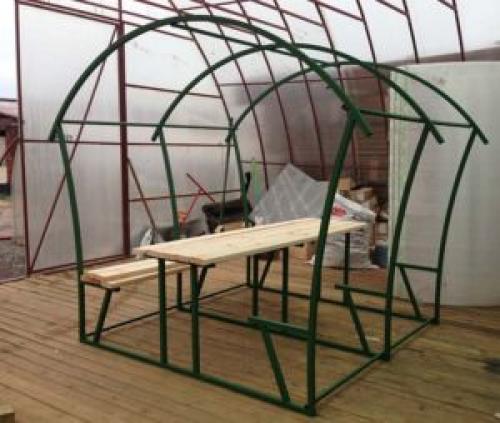

1. Разборная . Состоит из профильного каркаса, крышей служит тент, плотный полиэтилен либо пластик. Мало весит. Легко собирается за 2-3 часа. Время применения – с мая по сентябрь. Низкая цена материалов. Не нуждается в фундаменте. Компактная. Быстро монтируется на детали. Не занимает много места при хранении в разобранном виде. Эту беседку по силам собрать одному человеку. Детали можно сварить самостоятельно либо приобрести готовые элементы на заводе или в строительном магазине. Такой тип конструкции подойдет и для дачной перголы.
2. Стационарная . Представляет собой полноценный садовый домик, предназначенный для круглогодичного использования. Это надежная защита от любых воздействий внешней среды. Срок службы неограничен. В дополнение к металлическому каркасу могут использоваться кирпич, дерево, камень. Заливка фундамента обязательна. Требует тщательной разработки проекта. В такую беседку можно установить мангал, печь или камин. Нет ограничений и в выборе дизайна интерьера. Но у такой постройки есть существенные минусы: высокая себестоимость проекта, длительный срок изготовления, чаще всего необходимо привлекать в помощь специалистов.

Для постоянного применения в семейном кругу достаточно будет построить небольшую стационарную беседку размерами 3х3, 4х4 м.

Ниже предлагаем краткие рекомендации по созданию такого сооружения вручную.

Подготовка необходимых материалов, инструментов

Кроме качества выполненных строительных работ, долговечность конструкции зависит от правильно подобранного сочетания материалов каркаса, крыши, пола, стен. Да и про эстетичный внешний вид беседки забывать не стоит.

Чертеж беседки 3х3. Этапы возведения и обустройства беседки

Строительство беседки, как и любого другого объекта, состоит из нескольких этапов.

• проектирование или привязка готового проекта к местности;
• очистка площадки и разметка осей строения;
• обустройство основания;
• установка каркаса или возведение стен;
• монтаж крыши;
• финишная отделка;
• наполнение интерьера мебелью и аксессуарами.

По каждому из этих пунктов нами будет предложена краткая инструкция. По поводу первого пункта скажем так. Не каждый человек, тем более, если он далёк от строительства, сможет правильно, без подсказки профессионалов, спроектировать беседку.

Сложно определиться с типом фундамента и глубиной его заложения, подобрать материалы, соблюсти пропорции строения, соорудить красивую крышу.

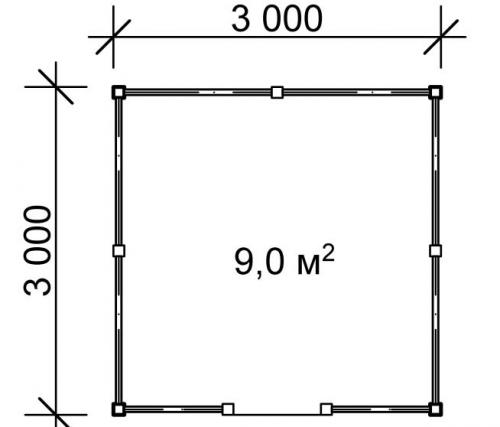

План беседки из дерева, размером 3х3м

• Но если постройка будет стандартной: деревянная беседка угловая (см. Беседка угловая: оригинальное строение на приусадебном участке ), квадратная или беседка в виде многогранника, по поводу проекта можно не переживать. В интернете можно найти готовые чертежи: на каркасную часть и на крышу отдельно. Даже такой простой план, который мы привели в пример, поможет определиться с количеством и местом расположения вертикальных стоек. А это уже немало.
• Строение, имеющее пролёт длиной в три метра, не обязательно должно иметь в плане форму квадрата. Такое расстояние, к примеру, беседка деревянная восьмигранная может иметь между противоположными гранями. При этом её площадь составляет практически те же 9м2 – просто у строения другая конфигурация.

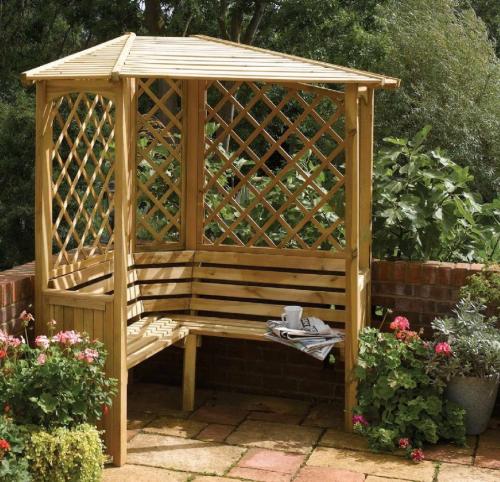

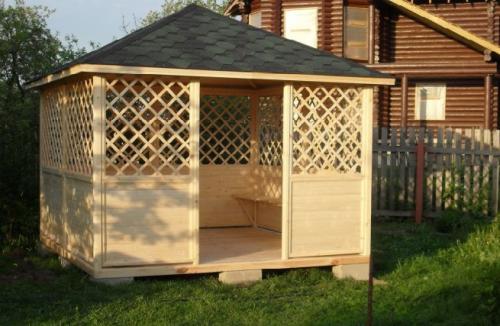

Деревянные беседки угловые

• Кстати, многогранная беседка визуально всегда кажется просторнее, и её вместимость, как ни странно, больше. Выбрав подходящий чертёж, подумайте сразу о том, какие декоративные элементы беседки из дерева, будут выполняться – ведь вам нужно рассчитать необходимое количество материала.

И ещё: отметьте на чертеже место расположения печи, если таковую планируется поставить (см. Печь для беседки по всем правилам ). Ведь под неё нужен фундамент, и возводить его следует параллельно с фундаментом беседки. Если будете проводить коммуникации, обозначьте так же точки их ввода.

Чем обусловлена конструкция постройки

Подготовка основания под беседку может производиться по-разному. Всё зависит от рельефа участка, климатических особенностей местности, типа грунта и коэффициента его влажности.

Если площадка располагается на возвышенности, придётся ставить беседку на сваи. Это проще, чем перелопачивать тонну грунта, пытаясь выровнять основание.

• В регионах, где зимой выпадает высокий снег или на низинном участке, регулярно заливаемом ливневыми водами, нужно подумать о том, чтобы поднять строение как можно выше над поверхностью грунта. Организация водостока тоже является неотъемлемой частью земляных работ на таких участках.

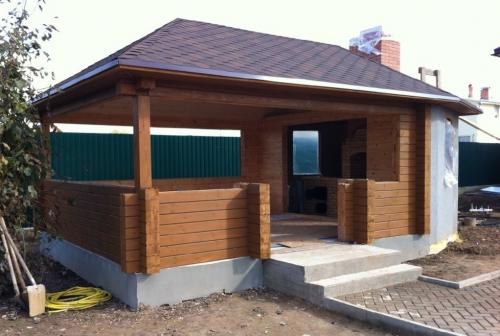

Беседка из кирпича и дерева

• В подобных ситуациях выручают те же сваи — либо фундаментные столбы из кирпича, бетонных блоков, монолитного бетона, которые выводятся на поверхность на необходимую высоту. Точно так же может быть возведён и ленточный фундамент, плавно переходящий в цоколь и даже в высокий кирпичный парапет беседки.
• При этом деревянные стойки сразу замоноличиваются в кладку, и смотрится это примерно так, как на фото сверху. Беседка может быть чисто летним сооружением, если она, к примеру, стоит на даче, которую в остальное время не посещают. Но когда её строят рядом с жилым домом, есть все резоны сделать уютный и тёплый уголок для всесезонного использования.

Зимняя беседка в скандинавском стиле

В таком случае, стены делают капитальными, утепляют их, остекляют все проёмы, даже устанавливают в беседке камин. Естественно, цена строения при этом возрастает, но оно может стать не менее комфортным, чем гостиная в доме. Уют в ней целиком и полностью зависит от того, какой мебелью и аксессуарами будет наполнено внутреннее пространство.

Чертеж беседки 2х3. Беседка 2 на 3 метра для дачи

Небольшая прямоугольная беседка – распространенное явление на даче. В частности, речь идет о конструкции 2 на 3 м. Она вмещает в себя до 6 человек и при этом дает возможность свободно перемещаться от сидений к двери. Однако это далеко не единственная особенность беседки площадью 6 м².

Актуальность беседки 2 на 3 метра

Понятно, что беседка 2 на 3 метра в первую очередь защищает своих пользователей от непогоды.

Но прямоугольная форма и площадь 6 м² также задуманы неспроста:

1. Во-первых, небольшую прямоугольную беседку можно возвести в любом месте за исключением холма – рядом с деревом, вдоль ограждений или под открытым небом;
2. Во-вторых, строительство беседки 2 на 3 своими руками приветствует любые стройматериалы – кирпич, бревно, брус, еврошифер и т.д.;
3. В-четвертых, пространство 2 на 3 м само по себе небольшое, но зато пригодное для создания разных интерьерных направлений;
4. В-третьих, при возведении прямоугольной беседки короткой стороной к северу, уровень промерзания ее внутреннего пространства уменьшается в разы.

А если вдоль небольшой стены, смотрящей на север, будет простилаться печь, то о каком-либо промерзании вообще не может быть и речи.

Прямоугольная беседка имеет одно- и двухскатную кровлю. Вальмовый и полувальмовый варианты не актуальны, т.к. тематический проект не располагает большой площадью.

Разновидность беседки 3 на 2

Тематическая беседка в готовом состоянии представляет собой прямоугольник 2 на 3 м. Кажется, что параметры проекта выяснены.

Однако не стоит забывать об используемых стройматериалах, выбирать которые приходится в зависимости от сезонности:

• Открытая беседка – металлическая ковка, профилированный брус, профилированные трубы;
• Полуоткрытая беседка – кирпич, бревно, профилированный брус;
• Закрытая беседка – кирпич, пеноблок, бревно, профилированный брус, стеклопакет.

Причем готовую конструкцию независимо от сезонности придется завершить кровлей, для которой также придется использовать определенный стройматериал – еврошифер или поликарбонат. Если прямоугольная беседка 2 на 3 метра представляет собой открытый павильон, то ставку надо делать на прозрачный поликарбонат. Остальные проекты приветствуют еврошифер.

Цельные стены, возведенные из прочных стройматериалов, долго хранят тепло и пригодны к обшивке для улучшения теплоизоляции. Поэтому кирпич, бревно и пеноблок лучше использовать для возведения закрытой прямоугольной беседки.

Строительство беседки размер 2 на 3

Выяснив сезонность дачного сооружения, нетрудно определиться со стройматериалом и методом его возведения. В частности, речь идет о каркасном и традиционном домостроениях.

Каркасный вариант предлагает:

1. Расчистить участок;
2. Устроить облегченный фундамент;
3. Установить поверх фундамента нижнюю обвязку;
4. Возвести вертикальные несущие столбы из бруса или профилированных труб;
5. Установить поверх несущих столбов верхнюю обвязку;
6. Устроить выше верхней обвязки стропильную систему;
7. Обложить стропила обрешеткой и завершить последнюю кровельным материалом;
8. Отделать проемы между несущими столбами;
9. Установить окна и двери при необходимости.

Традиционное домостроение предлагает использовать бревна, кирпичи или шлакоблок. Соответствующие стены укладываются сразу поверх нижней обвязки и будучи готовыми представляют собой цельную прочную основу, которая устойчивее каркаса. И хоть последний быстро возводится и не требует сложного фундамента, беседка из цельных стен всегда надежней.

Для каркасной беседки подходят блочный и свайный фундамент. Тяжелую беседку с цельными стенами лучше устаивать на ленточной или монолитной подложке.

В завершение

Типовая прямоугольная беседка выдает свои положительные особенности во время возведения и эксплуатации – быстро возводится, не требует много стройматериалов, радует уютом. Поэтому она популярна среди дачников, которые не хотят тратить много средств на проект, но зато желают возвести прекрасное временное пристанище.

Чертеж беседки из металла. Чертеж беседки из профильной трубы, как сварить самостоятельно конструкцию

Металлическая беседка является прекрасным украшением загородного дома. Она разнообразит ландшафтное оформление, укрывает от солнечных лучей, и становиться удобным местом для приема гостей.

Самым удачным вариантом для такой конструкции считают профильную трубу, но вначале следует разработать чертеж беседки из профильной трубы.

Преимущества используемых профильных трубопрокатных заготовок

Размеры беседок из профильной трубы могут быть очень разными: от небольшой до габаритной постройки. Проф. труба позволяет воплотить любую фантазию мастера.

Профильные трубы стали очень популярными строительными материалами, построить из них совсем не дорого, они удобны в применении, надежны и служат длительное время.

Заготовка любого профиля является жесткой и прочной. Ее вес намного меньше, чем у аналогов другого вида сортамента металлопроката. Из всего этого проявляются такие достоинства данного изделия:

• легкость перевозки стройматериала для строительства;
• широкие возможности для разработки формы будущего строения;
• простота ухода.

Для постройки беседки в качестве исходного материала рекомендуют использовать оцинкованные заготовки. Они избавляет от ежегодной необходимости подкрашивать постройку в местах образования ржавчины.

Виды конструкций

Выбор вида конструкции является важным моментом. Потому, что данное сооружение может быть капитальным или разборным. Как выглядит разборное и стационарное строение из профильной трубы, сделанная своими руками, наглядно демонстрирует

Разборный вариант

Это сборная установка, где каркас сделан из квадратных или прямоугольных трубопрокатных изделий. Для навеса на такую беседку применяют пластик или водонепроницаемые ткани. Такая установка имеет ряд существенных преимуществ:

• Простая сборка. С легкостью справятся даже неопытные новички.
• Быстрота монтажа. Собрать такую конструкцию можно за несколько часов.
• Пользоваться таким сооружением можно с ранней весны до поздней осени. Пластик защищает от вредного воздействия ветра и дождя. Чтобы защитить беседку достаточно разобрать ее и спрятать на хранение.
• Еще одним существенным достоинством становится мобильность. Эту беседку при желании можно легко убрать и переустановить.
• Для данного сооружения не нужно подготавливать фундамент, и брать трубы большого диаметра.

Стационарный вариант

Такая постройка устанавливается капитально. Для каркаса и перемычек применяют стальной профиль, кирпич и дерево. Обязательным условием для возведения становиться наличие фундамента. Конструкция этого вида отличается сложностью, и на ее создание потребуется больше материальных и временных затрат, чем на беседку разборного вида.
Плюсы стационарного сооружения:

• Наличие фундамента и профильные трубопрокатные изделия придают строению высокую прочность и долговечность. Оно способно переносить высокие нагрузки от ветров, дождевой воды и снега.
• При возведении есть возможность применять разные виды исполнения. В постройку может поместиться мебель, мангал, печь. К ней можно провести электроэнергию. Такую конструкцию можно остеклить и отапливать.
• Дополнительным преимуществом строения называют возможности воплощения разнообразных видов дизайна.

Проектирование и разработка чертежа

Как правильно сварить беседку из профильной трубы, чтобы она получилась прочной и надежной? Для этого вначале нужно провести подготовительные работы.

Они включают составление чертежа. Это нужно для того, чтобы получить представление, как будет смотреться будущая постройка, и какие детали она будет содержать.

И не важно для стационарного или разборного сооружения он будет составляться. Он поможет установить количество нужных для работы материалов и то, какие детали придется соорудить. Чертежи представлены в нашей статье.

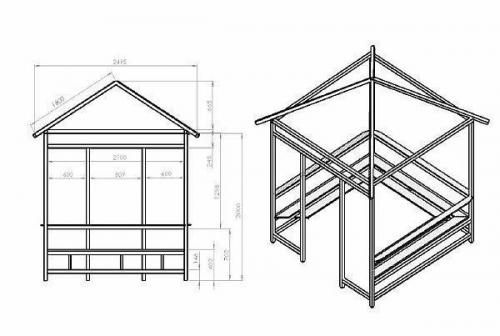

Примерный вариант схемы прямоугольной конструкции из профильных заготовок

В чертежи такой постройки вносят стойки для опоры (4 или 6), которые скреплены перемычками. На рисунке нужно четко прорисовать особенности нижней и верхней части конструкции, также опорные элементы, каркас и крышу.

Для обвязки и каркаса можно взять как одинаковый по сечению профиль, так и разнообразный. Важно учесть и то, что количество скатов крыши и количество стоек нужно делать одинаковым. Чаще всего для такой беседки используют высоту в три с половиной метра.

ВАЖНО! Если разрабатывается чертеж для стандартной беседки со сварными узлами, то следует учесть допуски. Иначе в итоге габариты не совпадут с теми, которые указаны в плане.

Выбор материалов

Кровля. Для нее чаще всего используются:

• Профнастил.
• Ондулин.

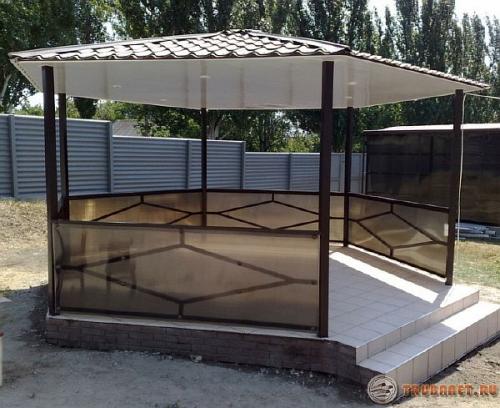

Беседки из проф. трубы и поликарбоната, фото которых можно посмотреть дальше, является наиболее распространенным вариантом.

Источник: gorizont-pro.ru

Чертежи и конструкции беседок для дачи

Беседка, расположенная на дачном участке, по праву считается самым любимым местом отдыха многих семей. А если уж беседка построена своими собственными руками, то она превращается в предмет гордости любого хозяина.

Как построить беседку своими руками

По-настоящему красивая и стильная летняя беседка должна создавать ощущение лёгкости и воздушности, поэтому при её строительстве следует избегать всего того, что способно придать конструкции излишнюю массивность и тяжесть. На сегодняшний день самыми распространёнными материалами для строительства подобных конструкций являются древесина, металл, кирпич и поликарбонат.

Само по себе сооружение может быть открытым, полузакрытым или закрытым. Последний тип часто остекляют, благодаря чему появляется сходство с маленькими сказочными домиками. При строительстве утепленных беседок часто используют дерево и бетон, что даёт возможность эксплуатировать помещение в холодное время года. Открытый тип беседок, как правило, используется только летом, причём лишь в безветренную и сухую погоду. Полузакрытые беседки можно эксплуатировать в любое время, когда это будет необходимо.

По форме конструкции беседки делятся на следующие типы:

Как только вы определили, какой тип и форму беседки желаете видеть на своем участке, можно приступать к реализации замысла. Если у вас имеются какие-то навыки, то вы можете попробовать самостоятельно разработать проект беседки. В другом случае, вы всегда можете воспользоваться уже готовыми проектами, которые включают в себя все необходимое. Прежде чем начинать работы, следует выбрать наиболее подходящее месторасположение будущей постройки, которое должно находиться в безветренном уголке сада.

Строительство беседок начинают с возведения фундамента, для которого вполне подойдёт простой столбчатый тип (который идеально выдерживает конструкции с небольшим весом). Строительство фундамента для беседки не сопровождается значимыми трудностями, поэтому его легко можно обустроить своими собственными руками. Сначала вам потребуется убрать с грунта верхний плодородный слой, иначе под беседкой постепенно станет скапливаться влага.

После этого на подготовленном участке отмечают контур будущего строения, по которому происходит установка столбов фундамента на глубину промерзания грунта. Столбы могут быть изготовлены из древесины, камня, кирпича или асбестоцементной трубы. Сверху по этим столбикам прокладывают слой рубероида, который выступает в качестве гидроизолятора.

Затем можно приступать к работам по обустройству основания беседки. Основание, выполненное из выбранного вами материала, укладывают на подготовленные трубы и тщательно укрепляют.

Чем характеризуется устройство крыши беседки? Основание для крыши беседки следует заготавливать отдельно, после чего крепить к общей конструкции. При изготовлении крыши можно использовать древесину, поликарбонат и многие другие материалы. Для отделки деревянных крыш применяют черепицу, шифер, кровельное покрывало или кровельный камень.

После подготовки каркаса беседки наступает черед монтажа стен и пола. Стены можно сделать сплошными, а можно решетчатыми (здесь всё зависит от ваших собственных предпочтений).

По периметру беседки обычно располагают несколько скамеек, которые особенно удобны в том случае, если в центре строения находится большой обеденный стол. При желании в ней можно обустроить зону отдыха и сделать беседку с мангалом или печью барбекю.

Вернуться к оглавлению

Как построить беседку из профильной трубы

Для строительства беседки из профильных труб вам потребуется поликарбонат, прямоугольная и квадратная труба с различным сечением, электродрель со сверлом по металлу, болгарка, сварочный аппарат. Для возведения стоек используют квадратные трубы, а прямоугольные – для связей и кровли.

Каждую колонну беседки из квадратных труб следует в бетонном армированном фундаменте, придерживаясь чёткого вертикального положения (поэтому заказывайте трубы, которые будут примерно на 50 см длиннее, чем высота беседки). Если высота беседки составляет менее 3 метров, толщина стенки квадратной трубы должна составлять 4 мм, а её сечение – 100х100 мм. После того, как завершена установка колонн и стоек из квадратной трубы, все элементы необходимо связать друг с другом. Связи рекомендуется делать горизонтальными и косыми (а не крестообразными), что позволит оставить свободными подходы из всех сторон.

Для монтирования связей необходимо использовать трубу 80х80х3 мм. Из неё изготавливают нижний и верхний горизонтальные пояса, расположенные по периметру палатки, приваривая к боковым граням квадратную трубу таким образом, чтобы при дальнейшем передвижении не возникало никаких затруднений. Точно такую же трубу используют для обустройства косых связей. Их нижний конец приваривается к колоннам на уровне выше полуметра от земли, а верхний – на максимально близком расстоянии к центральной части верхних горизонтальных отрезков.

Источник: proekt-sam.ru

Беседка своими руками: чертежи и размеры, пошаговая инструкция для домашнего мастера

Придомовые постройки

О благораживание территории, это, как правило, строительство сопутствующих объектов для отдыха и создания целостности ландшафтного ансамбля с домом. Речь о таком строении, как беседка своими руками, чертежи и размеры которой индивидуальны для участка. Объект многофункционален и прост для самостоятельной работы. Из чего и как сделать – два вопроса, требующие детального разбирательства. Чем и займемся!

План прямоугольной беседки

Виды беседок из различных материалов – достоинства и недостатки каждого

Традиционно, строительство беседки ведется из того же материала, который был определен для возведения дома. Деревянные брусовые или бревенчатые площадки создадут единую с ним картину, камень гармонирует с кирпичом, кованные или профильные уголки отдыха – приемлемы в любом случае.

Беседка и дом из бревен в едином стиле Кирпичная беседка, пристроенная к дому

Тем не менее у каждого строительного сырья есть преимущества и недостатки и до начала работы их важно рассмотреть подробно:

Древесина

Выбирая подобный материал для строительства, следует помнить, что он самый недолговечный – древесина капризна, подвержена усадке, гниению, трещинам. Представляет лакомство для грызунов и паразитов.

Со временем древесина подвергается гниению и разрушению

Но, при этом она дешева и обладает неповторимой красотой рисунка в отличие от заводских продуктов. Убедитесь:

Резная шестигранная беседка из дерева

Кроме того, начинающим мастерам лучше выбирать для работы именно ее, так как материал податлив для обработки и требует минимальных навыков обращения.

Статья по теме:

Беседка своими руками из дерева. Пошаговая инструкция и практические советы по возведению деревянной беседки в отдельной публикации нашего портала.

Металл

Неоспоримым плюсом беседки из стали – кованой или профильных труб – является ее прочность и долговечность. Такие объекты мобильны – их переносят в любое удобное место.

Мобильная беседка из металла

Любуйтесь – кованая беседка прямоугольная своими руками чертежи и размеры профильных труб которой индивидуальны:

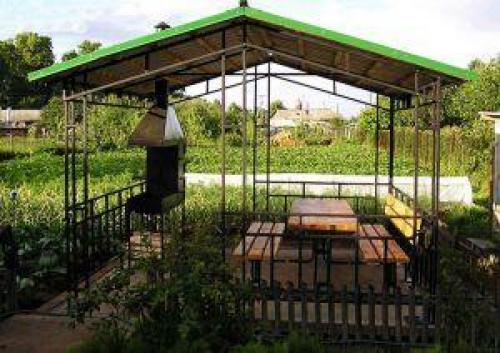

Кованая прямоугольная беседка

Тем не менее есть и недостатки:

• Даже для сборки беседки своими руками чертежи и размеры схемы которой просты, требуется навык сварного дела. Соединение на болты – не слишком презентабельно;
• Металл хоть и менее капризен, но подвержен коррозии, следовательно, регулярная профилактика в виде покрытия защитными составами, ему необходима;
• Кованые изделия дороги.

Обилие сварных и болтовых соединений делаем беседку из металла одной из самых сложных в изготовлении

Часто, подобные изделия готовятся на заказ под конкретные чертежи. В этом случае владельцы участков получают эксклюзивную модель, подчеркивающую вкус хозяев.

Проект кованой беседки по индивидуальному проекту

Кирпич

Сомнений в основательности объекта нет. Часто, беседки становятся продолжением дома: пристройкой к веранде, местом отдыха у бани.

Кирпичная беседка

• Негорючий материал дает возможность установки внутри мангала или печи;
• Неподверженность погодным факторам делает беседку практически вечной;
• Закрытый вариант эксплуатируется круглый год.

Чертеж кирпичной беседки с мангалом и барбекю

До строительства беседки из кирпича, важно увидеть гармонию и уместность тяжелого объекта рядом с домом – перенести ее уже нельзя. Цена на кирпичные постройки – высока.

Статья по теме:

Беседки с мангалом барбекю и печкой. Все о вариантах устройства печки или мангала в беседке и особенностях использования в специальной публикации нашего портала.

Комбинирование

Нередко, владельцы, стремясь сэкономить, используют для возведения беседки, оставшиеся от основного строительства материалы, комбинируя железо, древесину и кирпич. Получаются интересные варианты:

Беседка из камня, дерева и металла Небольшая беседка комбинированного типа

Видео: варианты и виды беседок для дачи

Пошаговая инструкция изготовления деревянной беседки

Проект

Анализируя написанное выше, можно с уверенностью сделать вывод, что для самостоятельного изготовления без специальных навыков годится деревянная беседка своими руками. Чертежи и размеры купола кровли следующие:

Разметка шестигранного основания

По его крайним точкам ориентируется положение стоек каркаса. Преимущество шестигранного купола в интересном внешнем виде, лучшей устойчивости к ветру и снегу.

Проект шестиугольной беседки

Материалы

Для изготовления бюджетного варианта потребуются:

• Стоечный брус 150*150 мм – 6 шт по 2 м;
• Обвязочный и стропильный брус на элементы кровли – 100 мм и 40 мм для обрешетки;
• Кровельное железо или черепица;
• Резные щиты;
• Обрезная доска;
• Крепеж – саморезы, болты;
• Пропитывающие и декоративные составы – лак, морилка и прочие.

Брус для каркаса Инструмент, который понадобится для проведения работ

В зависимости от сложности конструкции, дополнительно требуется усиливающий брус, стальные уголки, лаги. Далее, рассмотрим алгоритм возведения шестигранной беседки своими руками по индивидуальным размерам и чертежам.

Разметка и подготовка участка

Разметка участка под шестиугольную беседку

С поверхности грунта снимают дерн и разравнивают его. Разметку под стойки ведут при помощи кольев и шнура. В шестигранной фигуре, образованные бечевкой треугольники равны – смотрите чертеж купола. Убедившись в правильном положении, приступают к следующему этапу.

Фундамент и монтаж стоек

Установка опор в подготовленные ямы и заливка цементным раствором Различные варианты крепления стоек к фундаменту

Для углублений под стоечный каркас используют ручной бур. Вращая его на глубину до 0,7 м, получают 6 одинаковых ям. Концы у подготовленных стоек обмазывают жидким битумом или оборачивают рубероидом для предотвращения гниения. Установленный брус заливают жидким цементным раствором и оставляют для схватывания примерно на 1 неделю.

Установка обвязочного бруса

Обвязка каркаса

Методом вырубки в лапу крепят верхний обвязочный брус, а затем нижний для установки половых лаг. Узлы укрепляют стальными уголками. Если использовать саморезы, то предварительно сверлят отверстия меньшего диаметра, а затем вкручивают крепеж, иначе брус даст трещину.

Готовый скелет беседки

Для надежности, шестигранная беседка своими руками чертежи и размеры которой указаны на собственном плане, должна иметь средний обвязочный брус, установленный на половину высоты объекта. Он будет ориентиром для установки резных щитов.

Сборка купола

Сборка и монтаж купола

Крышу собирают внизу и устанавливают сразу целиком. Для этого стропильный брус запиливают под нужным углом и соединяют концами в одной точке. Другие концы ложатся в пазы на стойки, с остатком за пределами беседки на 30–40 см для защиты от стекающей влаги в момент дождей. Их укрепляют болтами – кровля требует надежности. Между собой стропила укрепляются собственной обвязкой.

Остается набить на сектора обрешетку и покрыть кровлю черепицей или ондулином.

Кровля из ондулина

Монтаж пола и фурнитуры

Монтаж пола в беседке

К нижнему обвязочному брусу в заранее выпиленные пазы укрепляются половые лаги. Они не должны вплотную взаимодействовать с грунтом, во избежание сырости. Далее, укладывается половая доска. С наружной стороны укрепляются деревянные резные щиты, а внутри по стенкам беседки монтируются лавочки, если не предусмотрено иное.

Полезный совет! При укладке половой доски оставляйте зазор между соседними досками. При повышенной влажности древесина набухает и пол может вспучиться.

Защита и декор

Пропитка древесины защитным составом

Готовую беседку зачищают шлифовальным кругом или бумагой, затем пропитывают составами от проникновения влаги и препятствующие плесени и гниению. Остается декорировать собственное детище. Это дело вкуса – сам по себе древесный узор уже хорош. Однако, если для беседки применялись вторичные материалы, то имеет смысл покрыть очищенную древесину лаком или выявить узор с помощью морилки. На крайний случай окрасить в темные благородные цвета.

Сложные варианты изготавливают на основе простого. Для наглядности, домашнему мастеру в помощь предлагается подробная видеоинструкция сборки дачной беседки.

Видео: как построить беседку своими руками

Источник: homemyhome.ru

Беседки своими руками чертежи и размеры схемы и проекты эскизы. Виды беседок для самостоятельного возведения

Беседки своими руками чертежи и размеры схемы и проекты эскизы. Виды беседок для самостоятельного возведения

Появление на строительном рынке разнообразных материалов с уникальными свойствами позволило отойти от привычных моделей беседок и придать легким конструкциям различные нетривиальные формы. Функции современных беседок во многом изменились и сегодня это не просто павильоны, где можно отдохнуть, но и полноценные летние кухни или уютные гостевые домики.

Благодаря легкости возведения беседок из актуальных строительных материалов, многим под силу собрать и установить постройку самостоятельно. Сложность такого строительства во многом зависит от вида беседки своими руками. Фото подтверждает многообразие форм и назначений легких конструкций.

Находясь внутри стеклянной беседки можно любоваться окружающим ландшафтом

Учитывая различные характеристики, беседки можно разбить на несколько групп:

• открытые — легки в возведении, используются в основном для летнего отдыха;
• закрытые — основательные конструкции со стенами, дверьми и окнами. Могут использоваться как в летнее, так и в зимнее время;
• переносные — сезонные разборные конструкции, которые легко демонтируются и могут быть установлены в любом месте.

Список материалов, используемый для возведения беседок, достаточно разнообразный. Это могут быть изделия из дерева, металла, стекла, пластика, камня, кирпича, а также их комбинаций. Кроме того, очень популярны беседки из подручных материалов, где в ход идет любое, порой самое непредсказуемое, сырье: стеклянные и пластиковые бутылки, деревянные поддоны, стволы деревьев и многое другое в зависимости от фантазии умельцев.

Закрытая беседка из деревянных разноцветных досок

Формы и размеры беседок выбираются с учетом габаритов участка: если площадь небольшая, то конструкция весомых размеров будет выглядеть неуместно. Что касается конфигурации строений — это могут быть конструкции квадратной, прямоугольной, круглой, шестигранной, восьмигранной формы, а также постройки любых других сложных моделей, в том числе в виде полусферы.

Круглая металлическая беседка в саду

Для покрытия кровли в беседках используют шифер, профнастил, сотовый и монолитный поликарбонат, гибкую черепицу и другие материалы. Учитывая пластичность многих покрытий, конструкции крыш можно делать различные: односкатные, многоскатные, сферические, купольные, шатровые, арочные и многоуровневые. Довольно распространены беседки, где крышей и стенами выступают живые вьющиеся растения.

В последнее время набирают популярность функциональные беседки, выполняющие роль летних кухонь, с мангалами, барбекю или каминами. Наличие такого оборудования налагает определенные требования к технологии их возведения, соблюдая которые можно построить беседки своими руками. Чертежи и размеры, схемы и проекты, эскизы и порядовые планы укладки печей максимально облегчат возведение постройки и помогут точно рассчитать стоимость строительства.

Чертеж беседки 3х4. Подготовка

Проект беседки 3х4 в первую очередь нуждается в схеме. Её можно начертить самому, благо не многоэтажный особняк, или воспользоваться готовой планировкой.

Совет: если у вас сложности с начертательной геометрией обратитесь за помощью к специалисту или займитесь поисками подходящего вам проекта, которых предостаточно на нашем сайте, вы наверняка найдёте подходящий для ваших нужд.

Имея схему-чертёж на руках можно приступать к расчёту материалов.

• Беседка 3х3 своими руками: чертежи и размеры
• Беседка 4 на 4 своими руками
• Беседка 3 на 3 своими руками

Материалы

У вас количество тех или иных изделий может и, скорее всего, будет отличаться согласно вашим желаниям и финансовым возможностям. Здесь же мы разберём примерный проект.

Итак, нам понадобятся:

• Брусья с сечением 10 см на 10 см трёхметровой длины – 3 шт.
• Брусья с сечением 10 см на 10 см четырёхметровой длины – 3 шт.
• Брусья с сечением 10 см на 10 см длиной 2,3 м – 4 шт.
• Брусья с сечением 10 см на 10 см метровой длины – 5 шт.
• Брусья с сечением 5 см на 10 см двухметровой длины – 8 шт.
• Брусья с сечением 5 см на 10 см трёхметровой длины – 7 шт.
• Брусья с сечением 5 см на 10 см метровой длины – 2 шт.
• Брусья с сечением 5 см на 10 см длиной 4,3 м – 2 шт.

Фото вагонки из граба светлых тонов

• Вагонка – не менее чем 22 кв. м.
• Шпунтованная доска – 12 кв. м.
• Дюймовые доски для кровельных работ.
• Рейки с сечением 2 см на 3 см.
• Битумная черепица для покрытия крыши.
• Мешок цемента марки М 400.
• Кирпичи для свай.
• Саморезы.

Вот примерный состав всего необходимого, корректируйте согласно вашим задумкам. Тем более что для стен, фундамента и крыши вы можете выбрать вообще другие материалы в целях экономии, цена которых будет ниже.

Инструменты

Для того чтобы всё выше перечисленное собрать в единое целое нам понадобятся:

• Циркулярная пила для распила древесины под нужные размеры.

Совет: если вы используете такие же строительные материалы, как и приведены в примере, то для компактности можно использовать электрический лобзик. Предел глубины его пропила обычно как раз 11 см, более толстые изделия он уже не потянет.

• Электрический рубанок для обработки поверхностей.

• Шуруповёрт.
• Карандаш, рулетка и линейка для разметки.

Чертежи беседок из дерева с размерами. Схема размещения

Первое, с чем необходимо определиться: где будет стоять постройка. Для этого вам потребуется план участка в удобном для вас масштабе, на котором обозначены: основное строение (дом), хозяйственные постройки (баня, сараи), схемы садовых дорожек, деревья.

Совет: Многолетники лучше не вырубать, они еще послужат для тени и создания ландшафтного дизайна.

Чертежи беседки садовой сделанной своими руками, на схеме прямоугольная постройка из бруса

Беседки своими руками с чертежами, фото навеса из бревна нестандартной простой формы с угловым мангалом

Внимательно изучите план приусадебного участка, с учетом совокупности обстоятельств, и отметьте на схеме, где, на ваш взгляд, беседка будет уместна более всего. Лучше ее разместить в глубине сада, в конце дорожки, между деревьев. Расстояние от основного дома 3-5 м. Если постройка планируется с мангалом , камином или печью , то ее желательно отдалить от основного жилого строения больше чем на 8 м.

План беседки для дачи, самостоятельный чертеж с размерами

При составлении чертежа не забудьте про фундамент . Для дачных беседок оптимально устраивать столбчатое основание. Расстояние между столбами 1500-2000 мм, под каждую вертикальную опору. Сечение столба 300*300, 400*400 мм. При разметке схемы фундамента на местности следует с каждой стороны прибавить по 100 мм, чтобы основание было больше габаритов постройки.

Чертеж беседки 2х2. Беседки из профильных труб своими руками

За счет того, что профильная труба обладает рядом преимуществ, много людей используют именно этот материал для возведения беседок. Сооружение не только легко построить, но и с легкостью ухаживать за ним. Дело в том, что металл не сильно подвержен влиянию окружающей среды и обладает сравнительно высокой долговечностью. Профильные трубы не стоят дорого, имеют аккуратный вид.

Прежде чем начать строительство, следует определиться с типом и формой конструкции. Кроме того, готовятся чертежи, проверяется наличие материалов и инструментов, которые будут задействованы в работе. Итак, можно создать прямоугольную, круглую, квадратную, шестигранную и другую форму беседки.

Совет! Если вы не имеете достаточно опыта работы со сварочным аппаратом или же впервые создаете подобные сооружения, как беседка, лучше выбирать самые простые конструкции.

Можно создать собственный чертеж, эскиз беседки. В чертежах указываются все размеры, максимально точно проводятся остальные расчеты, так как от этого зависит дальнейший вид и долговечность беседки.

Итак, чтобы построить своими руками беседку из профильных труб, следует использовать такие материалы: бетон, грунтовку для обработки металла, кровельный материал, а также собственно профильные трубы. Из инструментов обязательно должен быть сварочный аппарат, уровень, болгарка, сверла с дрелью, а также крепежные элементы.

Как только место для строительства конструкции будет выбрано, нужно приступать к обустройству ям. Их количество определяется согласно проекту – по количеству опор. Ямы имеют глубину до 60 сантиметров. Высота стоек учитывается с этим размером. В качестве опор допускается использовать профиль 80 на 80 мм, а также с толщиной стенки в 3 мм. К стойкам приваривают опорные пятки.

Это позволит увеличить степень жесткости конструкции.

На дно подготовленных ям засыпают щебень. После того подстилку утрамбовывают, ставят стойки и заливают бетон. Тут следует максимально точно следить за вертикалью стоек. Как только бетон начинает твердеть, проверяется ровность каждой стойки повторно. После того, как будут проведены данные работы, необходимо подождать примерно двое суток, пока бетон «схватится».

Теперь можно начинать создавать нижний пояс обвязки. Тут применяется профиль меньшего сечения, приваривая материал к опорам на определенной высоте над уровнем грунта. Как правило, обвязку делают на такой высоте, чтобы можно было максимально комфортно заходить в беседку.

Наступает этап создания крыши. Из профиля создается стропильная система по чертежам. Если форма будет двускатная, то профиль приваривается под углом 15 градусов. Чтобы кровельный материал было удобнее крепить, на каркас приваривается профильная труба как обрешетка, шаг которой составляет 45 см. Вот и все – каркас беседки считается собранным.

Источник: cabel-electro.ru
