Что надо для строительство крыши

Многие люди хотят иметь собственный загородный дом, куда можно съездить на выходные и отдохнуть от городской суматохи. Начинать строительство нужно с составления проекта. Однако особое внимание нужно уделить созданию плана крыши здания.

Проектирование крыши

Проекты крыш на сегодняшний день создаются с помощью специальных компьютерных программ. Если в подобном деле опыта нет, рекомендуется воспользоваться услугами квалифицированных архитекторов, большинство из которых способны предложить готовые варианты крыш частных построек. Подходящий вариант следует выбирать исходя из личных предпочтений.

В случае самостоятельной разработки плана строительства крыши важно знать её устройство, а также то, какие материалы надо применять в конкретном случае. Важно разобраться, для чего необходима каждая деталь кровли. Если нет знаний устройства крыши, качественный проект составить не удастся. К основным элементам крыши можно отнести следующие:

Обрешётка. На данную часть крепится утеплительный материал и кровля. Обрешётка крепится к стропильным опорам.

Секреты строительства .Двухскатная крыша.Часть 1

Обрешётка служит основанием для фиксации утеплителя и кровельного материала

Коньковый прогон задаёт верхнюю границу кровли и образует стык двух скатов

Наслонные стропила монтируются в случае, если в доме есть капитальная перегородка

Мауэрлат укладывается по верхнему торцу стен и служит связующим звеном между каркасом здания и кровельной системой

Кровельный материал является финишным покрытием, ради которого собирается весь каркас крыши

Детали скрепляются друг с другом за счёт небольших шпилек, которые называют ершами. Кроме этого, под стропильные ноги в некоторых случаях вырезаются опорные ниши, которые скрепляются проволокой из стали толщиной примерно 4–6 мм.

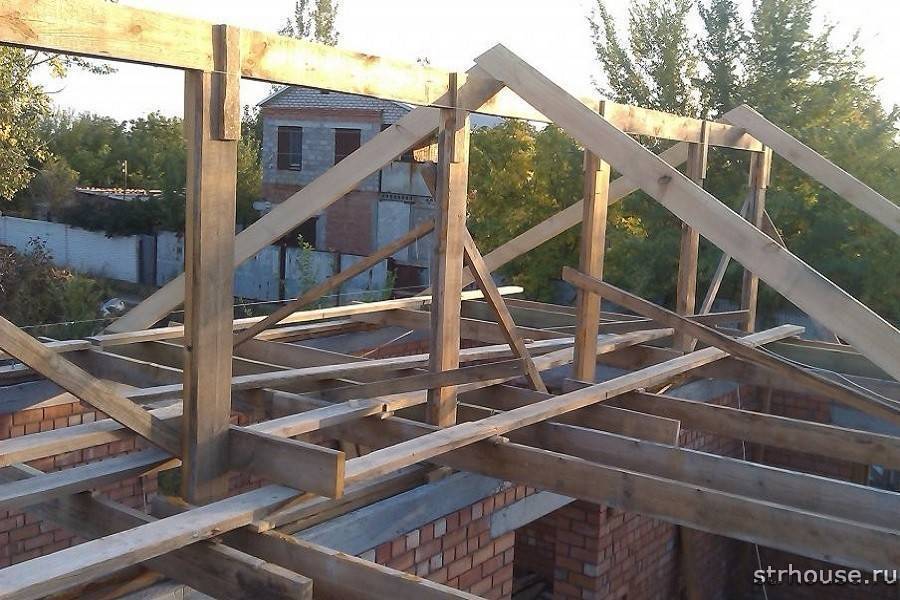

Чтобы возвести систему стропил, следует использовать качественную древесину. Иногда можно встретить металлические конструкции, однако древесина является более доступным материалом. Для стропильных опор применяют брус от 40х150 мм до 100х250 мм. Выбор размеров материалов будет зависеть от расстояния между опорами, расчётной нагрузки и особенностей конструкции кровли. Сечение стропил определяется исходя из их длины.

Таблица: параметры материалов для крыши

Элемент системы стропил	Сечение
Мауэрлат	Брус 100х100 мм, 150х100 мм, 150х150 мм
Прогоны	Брус 100х100 мм, 150х100 мм, 100х200 мм
Диагональные элементы и ендовы	Брус 200х100 мм
Затяжки	Брус 150х50 мм
Стойки	Брус 100х100 мм или 150х150 мм
Ригели	Брус 150х100 мм, 200х100 мм
Кобылки, доски карниза, подкосы	Брус 150х50 мм
Доски подшивки	Доска от 22х100 мм до 25х150 мм

Формы крыши

В индивидуальном строительстве существует несколько форм крыши:

Плоская кровля. Подобная конструкция становится выгодной, если под ней планируется чердачное помещение, а не полноценная мансарда. Она может быть тёплой: так как уклон минимален, есть возможность закладывать большое количество утеплительного материала.

Крыша может применяться для зданий любой конфигурации, даже той, в которой скатная кровля покажется изломанной и крупногабаритной. Плоскую кровлю часто делают эксплуатируемой. На ней может быть организовано добавочное пространство для отдыха. Однако проект такой крыши должен предусматривать устройство системы снеготаяния, которая предотвратит скапливание снега и льда в большом количестве. Конструкция не является популярной в России, поэтому мало компаний способны грамотно составить проект такой крыши.

Плоские крыши часто делают эксплуатируемыми: на них устраивают сады, оранжереи, места отдыха и даже автостоянки

При устройстве односкатной крыши всегда существует компромисс: угол наклона нельзя делать слишком большим, чтобы не сооружать очень высокую лицевую стену, но он должен обеспечивать свободное отведение выпавших осадков

Двускатная крыша позволяет обустроить чердачное помещение

В полувальмовой конструкции крыши есть фронтоны, при помощи которых мансарда может освещаться и проветриваться

В вальмовой крыше обязательно должны присутствовать слуховые и мансардные окна

Шатровая крыша подходит только для зданий квадратной формы

Ломаная вальмовая крыша подходит для частных домов больших размеров

В процессе составления проекта надо учитывать и материал, из которого изготавливается крыша. На данный момент в продаже можно найти много разновидностей кровельного покрытия:

• железо;
• цементно-песчаная черепица;
• шифер;
• камыш, солома или тростник;
• деревянный гонт;
• металлочерепица;
• рубероид;
• металлопрофиль.

Как определить уклон крыши

На уклон конструкции оказывает влияние тип кровельного материала. Для упрощения расчёта можно применить специальную схему, которая даёт возможность подобрать материал крыши исходя из её уклона.

Уклон крыши зависит от многих факторов, в том числе и материала для покрытия

Если уклон составит от 0 до 25%, то для перекрытия крыши могут быть применены материалы в рулонах. Если угол наклона находится в пределах 12–25%, то допускается монтаж одного слоя, например, материала с досыпкой. На крышах с уклоном меньше 28% возможна укладка волнистых листов асбестоцемента. Больше всего подходит шифер. Если угол наклона более 33%, то достаточно часто применяется черепица.

Когда будет определён угол наклона крыши и материал для перекрытия конструкции, требуется рассчитать высоту конька. Для этого применяется математический метод: понадобится взять ширину пролёта здания и разделить её на 2. Результат умножается на относительный показатель, который берётся из таблицы.

Таблица: зависимость относительного показателя от уклона кровли

Уклон кровли	Относительный показатель
5	0,08
10	0,17
15	0,26
20	0,36
25	0,47
30	0,59
35	0,79
40	0,86
45	1

Например, при ширине пролёта 8 м и уклоне 25° высота конька составит 8 / 2 x 0,47 = 1,88 м.

В процессе составления проекта крыши важно учитывать такие правила:

1. Расчётная ветровая нагрузка составляет 35 кг/м 2 . Если наклон стропил больше 30°, то следует обустроить вспомогательную конструкцию для того, чтобы увеличить сопротивление.
2. Расчётная снеговая нагрузка будет зависеть от наклона ската. Если он меньше 60°, то она составит минимум 180 кг/м 3 . Если уклон больше, то нагрузку чаще всего не учитывают.
3. Для усиления конструкции допускается использование элементов из железа. Чтобы защитить их от влаги, появления ржавчины или конденсата, их следует обработать специальными средствами.

Проектирование крыши дома большой площади

Если планируется строить частный дом большой площади, то не рекомендуется использовать односкатную крышу. Если желание изготовить её всё-таки есть, следует предусмотреть наличие нескольких односкатных крыш. Их надо будет совместить и разместить под наклоном в разных направлениях. Если нет желания возводить высокие стены, то крыша не должна иметь большого уклона.

С точки зрения эстетики, лучшим решением является применение вальмовой ломаной крыши. В ней нужно предусмотреть наличие слуховых и мансардных окон, чтобы крыша могла проветриваться.

Ели планируется изготовить вальмовую ломаную крышу, то следует позаботиться о монтаже слуховых окон

В подобной конструкции можно сделать мансардный этаж, что добавит зданию полезную площадь. При размещении слухового окна нужно позаботиться о том, чтобы:

• угол наклона крыши был более 35°;
• размеры створок находились в пределах от 80х60 до 120х80 см;
• надстройка над проёмом кровли была удалена от внешних стенок на небольшое расстояние.

Чтобы обустроить кровельные слуховые окна, можно использовать следующие облицовочные материалы:

• черепицу;
• медные листы;
• листы стали.

В процессе составления проекта крыши понадобится сделать отдельный чертёж слуховых окон. Во время создания проекта надо учитывать такие нюансы:

• ширина проёма под подобное окно должна быть больше половины ширины мансардного помещения;
• опоры должны быть той же толщины, что и стропильные рейки крыши;
• элементы каркаса следует закреплять стальными крепежами.

Видео: проект слухового окна на крыше

Проект крыши для дома шале

Постройки в стиле шале первыми начали изготавливать жители поселений в Альпах, однако в данный момент их можно увидеть в западной Европе, США, Канаде и некоторых регионах России.

Для дома в стиле шале подходит двускатная крыша, однако она должна нависать над стенками

Особенностью внешнего вида постройки в стиле шале является крыша, которая сильно нависает над стенками. Под подобным укрытием основание, отмостка, цокольная часть и стены здания будут надёжно защищены от атмосферных осадков и солнечных лучей. Вынос крыши можно делать до 300 см, чтобы обеспечить сток воды после дождя от черты постройки. Вынос крыши может также спасти от сырости в подвальном помещении и на первом этаже. Это поспособствует увеличению возможного периода использования здания.

Конструкция крыши шале имеет крупные выносы в виде козырьков, которые смогут уберечь от ветра и осадков террасы, располагаемые вдоль фасадной части постройки, или образовать полезную площадь, которая также будет надёжно защищена от атмосферных воздействий.

В зимнее время подобная кровля будет удерживать снег и сможет обеспечить дополнительную теплоизоляцию. Стоит отметить, что хоть такая крыша визуально и кажется большой, она не делает постройку более тяжёлой. Однако для надёжности следует соорудить консоли по стенкам, которые послужат дополнительными опорными деталями для свесов крыши.

Это делается следующим образом:

1. Каждую рейку в нижней части надо зафиксировать кронштейном к стене. Это будет надёжной опорой.
2. По крайним частям планок необходимо выполнить обвязку. Её главная роль — опорная деталь для покрытия крыши.
3. Если здание планируется возводить из блоков, бетона или кирпичей, в процессе устройства армопояса следует вмонтировать не только шпильки для мауэрлата, но и анкеры для крепления кронштейнов. В этом случае стропильные ноги будут надёжно зафиксированы в двух плоскостях.

К стене следует прикрепить специальные консольные элементы, которые будут поддерживать крышу

Для пологой крыши проект должен предусматривать усиленный стропильный механизм, так как стропилам надо будет выдерживать большую нагрузку от снега. При уклоне более 45° снеговую нагрузку можно не учитывать.

Большинство проектов зданий в стиле шале предусматривают наличие большой веранды, что является преимуществом для большой семьи. Важно помнить о том, что постройка такого дома является затратным процессом, но в итоге строение не только принесёт радость семье, но и выделит статусность хозяина.

Конструкции в стиле шале имеют следующие особенности:

1. Пологая крыша с двумя скатами, далеко выпирающими козырьками и существенными свесами.
2. Крупная терраса, которая выступает за границы периметра здания и часто опирается на колонны.
3. Высокая цокольная часть, сделанная из камня.
4. Второй этаж, изготовленный из деревянных деталей.
5. Балконы, которые располагаются под свесами крыши.

Особых требований к интерьеру такого дома нет, чего нельзя сказать о внешнем облике. Однако проекты чаще всего соответствуют определённым нормам. Основное правило — применение дерева и камня. Эти натуральные материалы сумеют создать в комнатах атмосферу тепла и уюта. Потолок и напольное основание чаще всего сооружаются из деревянных деталей.

Стены нижнего этажа могут быть оштукатурены, обработаны побелкой и украшены декоративными деталями.

Проведение грамотных и полных расчётов нагрузок даст возможность получить прочную и надёжную крышу, которая будет отвечать всем требованиям. Есть проекты маленьких загородных домов, где применяется конструкция типа «шалаш». Крыша в этих зданиях практически доходит до почвы, совмещая функции стен и кровли. Такие постройки имеют неординарный и красивый внешний вид.

Программа для проектирования крыши дома

Расчёт крыши и разработка проекта являются сложными процедурами. Если опыта в выполнении подобных работ нет, то рекомендуется обратиться к квалифицированным специалистам или использовать соответствующие программные средства. Сегодня можно найти большое количество специализированного софта, однако стоит разобраться, какой из них является наиболее удобным.

Множество специалистов традиционно производит расчёты вручную, однако стоит понимать, что результат расчёта программы на компьютере будет более точным и наглядным.

Одной из лучших программ для расчёта кровель является FloorPlan3D. Она подходит даже человеку, который не имеет никакого опыта в области архитектуры. С её помощью можно создавать трёхмерные планировки крыш и производить подсчёты требуемого количества материала. Основным преимуществом этого софта является удобство и простота интерфейса.

Несомненным плюсом программы является одна из самых низких цен на рынке.

В программе FloorPlan3D можно сделать проект крыши, не имея особых навыков

ArCon является одной из лучших программ для проектирования всего здания и окружающей территории, но с её помощью можно рассчитать и крышу в отдельности

Программа Autocad стоит недёшево, поэтому она чаще всего используется специалистами

Если проект крыши будет составляться для себя, то рекомендуется использовать FloorPlan3D. Специалистам, которые занимаются этой деятельностью на регулярной основе, больше подходят программы ArCon и AutoCad.

Видео: разработка проекта системы стропил крыши в программе ArchiCad

Самостоятельная разработка проекта крыши дома

Работа по составлению проекта условно разделяется на 3 этапа:

1. Подготовка эскиза. Работа заключается в определении изготавливаемой конструкции крыши, визуализации внешнего вида и выборе материала для покрытия. Важно согласовать основной стиль здания и крыши, после чего определить цвет конструкции. Этот этап является подготовительным. Все мысли и идеи надо перенести на бумагу.
2. Разработка главных схем конструкции. Понадобится выполнить расчёты с учётом предполагаемых нагрузок на крышу, после чего подобрать материал для стропильных ног и их габариты. После этого потребуется сделать чертёж крыши, продумать основные детали. Далее составляется смета: рассчитывается необходимое количество материалов, подготавливается список инструментов и материалов, определяется стоимость оборудования и работ.
3. Строительные работы. Проект следует реализовать на практике. В этот период надо лишь проводить вспомогательные расчёты. Они будут, так как достаточно сложно учесть всё. В процессе выполнения работы будут вноситься определённые коррективы.

Частный дом на плане нужно разделить на прямоугольники. Внутри них чертятся линии, которые обозначают сопряжения плоскостей скатов с внутренней и внешней стороны. Далее надо обозначить размещение ендов и коньков. Часть деталей будет расположена за границами внешних стен, так как крыша должна иметь свес. Проекции передней и боковых частей надо делать с учётом уклона скатов.

Они задаются, когда составляется проект дома целиком, так как важно учесть назначение и тип строения, а также вид применяемого материала для кровли.

На чертеже крыши нужно обозначить точное расположение основных деталей, а также указать их размеры и форму

Графическая часть проекта подготавливается при помощи компьютерных программ. На плане должны быть оси координат. С их помощью будет проще ориентироваться в пространстве. Для этого понадобится:

1. Обвести линией план частного дома.
2. Границы капитальных стенок и другие линии проекта здания перенести на чертёж крыши.
3. Над каждым прямоугольником здания нарисовать изображение крыши, начиная с самого крупного.
4. Обозначить линиями проекции коньков.
5. Начертить ендовы.

В проекте следует обязательно указать размещение каналов для отвода дыма и проветривания. Если планируется устанавливать мансардные окна, их также надо обозначить на плане. Линиями следует определить уклоны скатов, а также направления водостоков. По всем осям и контурам проекта надо обозначить фактические габариты.

Отдельными пунктами в проект нужно включить чертежи узлов соединения различных элементов крыши:

• присоединение подкосов, стоек, затяжек и других элементов;
• фиксация стропильных ног к мауэрлату;
• крепление конькового прогона, места фиксации стропильных ног друг к другу и к другим деталям.

В графическом разделе плана должен быть эскиз крыши, который сможет дать общее представление о кровле. Это требуется прежде всего для того, чтобы оценить эстетику и внешний вид.

Эскиз крыши нужен для того, чтобы можно было оценить её внешний вид

Если планируется врубать какие-либо элементы, их нужно отобразить на отдельном чертеже. Обязательно требуется обозначить форму врубки и её фактические габариты.

В процессе самостоятельного составления проекта важно обязательно учитывать такие правила:

1. Пересечение плоскостей скатов должно образовывать конёк или ендову. Угол прямоугольника должен быть разделён на 2 равные части с помощью проекции скатов.
2. Через две линии, которые сходятся или пересекаются в одном месте, практически всегда проходит и третья линия.
3. Линии конька и карнизных свесов должны быть параллельны. Проекция линии конька должна пройти посредине строения.
4. Проект плоской конструкции состоит из нескольких линий. Крыша с несколькими скатами имеет множество проекций ендов и коньков. Подобные кровли имеют сложную форму, требуют подготовки усиленной системы стропил и большого наклона.

Видео: самостоятельное составление плана крыши

Расчёт площади крыши

На этапе подготовки проекта надо знать данные о площади конструкции. Это требуется для того, чтобы была возможность корректно рассчитать количество кровельного материала, утеплителя, крепежей и гидроизоляции.

1. Крышу с одним скатом рассчитать проще всего, так как она изготавливается в форме прямоугольника. Понадобится умножить длину и ширину здания. По 0,5 м с каждой из сторон надо прибавить для свеса крыши.
2. В крыше с двумя скатами площадь можно посчитать таким же методом. Коррективы вносятся лишь с учётом длины стропильных ног, свеса кровли на фронтонах и карнизе. Подобную крышу визуально можно разделить на 2 прямоугольника.

Для вычисления площади двускатной кровли необходимо знать длину и ширину дома, а также высоту конька

Ошибки, которые допускаются при составлении проекта

Когда план разработан, возникает желание приступить к его реализации. Однако рекомендуется прежде всего посоветоваться с экспертами. Если во время составления проекта будут допущены просчёты, то переделка может потребовать много времени и финансов.

Довольно часто проектировщики допускают ошибки, которые можно поделить на 2 вида:

• конструктивные просчёты;
• архитектурные просчёты.

Последние в большинстве случаев связываются с недочётами в вопросах проветривания элементов крыши. Если конструкция утепляется, важно уделить внимание не только защите утеплительного материала от попадания влаги, но и таким деталям, как система вентиляции карнизного свеса или конька.

На нормальное функционирование таких механизмов влияют вспомогательные детали, к которым можно отнести аттики, парапеты и т. д. Если их неправильно установить, то они могут оказывать негативное воздействие на забор воздуха. Поэтому рекомендуется увеличить высоту продушин или отказаться от монтажа некоторых элементов.

Ещё одна распространённая ошибка — неверно сконструированная система водостока.

Система водостока может быть открытой или замкнутой, но в любом случае необходимо правильно рассчитать сечение её проходных элементов

Довольно часто применяются декоративные желоба, которые имеют недостаточные размеры. В таком случае вода может переливаться через край. Это может повлечь за собой повреждение фасада строения. Другая ошибка — маленький уклон крыши. Это достаточно часто приводит к критическому увеличению нагрузки на механизм стропил во время морозов.

При выборе материала для перекрытия конструкции обязательно надо учитывать такие рекомендации:

• для металлической черепицы допустимый угол наклона составляет от 30°;
• для профнастила минимальный уклон составляет 8°;
• для шифера оптимальный диапазон углов наклона — 25–30°;
• для гибкого покрытия допустимый уклон — 5° и более.

Составлению проекта крыши надо уделить особое внимание, так как если будут допущены хотя бы незначительные просчёты, то крыша будет непрочной. Соответственно, в скором времени после изготовления может понадобиться проведение незапланированных ремонтных работ.

Источник: kakpostroit.su

Крыша каркасного дома своими руками пошаговая инструкция двускатная

Сегодня можно встретить проекты домов с плоской крышей, а можно увидеть и проекты с вальмовой многоскатной, имеющей большое количество углов. При строительстве коттеджей с гаражом в проектном бюро обычно сразу предлагают вариант кровли, но зачастую клиенты выбирают между ломаной крышей и обычной плоской. На первый взгляд может показаться, что особой разницы-то и нет, однако, например, если дом будет иметь мансарду, либо под одной крышей будет дом с гаражом и баней, то разница будет уже существенной. В статье будет рассмотрен вопрос о том, какие типы кровли для коттеджей используется чаще всего, как выбирать крышу для коттеджей с баней, гаражом и верандой.

Подготовка

Возвести крышу каркасного дома с плоской кровлей вполне посильно и самостоятельно, однако за более сложные конструкции одному лучше не браться. Выполняя расчеты и составляя проект нужно решить:

1. Какая будет форма крыши;
2. Какие потребуется обустроить уклоны для скатов;
3. Какой будет использован материал кровли;
4. Продумать стропильную систему;
5. Определиться с шагом стропил и размерами используемого бруса;
6. Какое будет расстояние между элементами обрешетки;
7. С помощью каких материалов будет производится теплоизоляция, защита от пара и влаги.

Плюсы и минусы двухскатной кровли

Крыша каркасного дома, которая формируется при помощи двух скатов обладает рядом преимуществ, облегчающих монтаж и увеличивающих скорость работ. Такую конструкцию имеет большинство домов именно за счет своих положительных качеств.

К плюсам такой системы возведения относятся:

• простота конструкции (монтаж можно выполнить своими руками);
• удобное применение листового материала за счет отсутствия элементов подрезки (материал кратно ложится на скат);
• надежность кровли, так как на ней нет таких сложных элементов как ендовы и примыкания, а присутствует одни конек;
• простота устройства водостоков (всего две линии по двум сторонам);
• самоочищение скатов кровли от снега;
• равномерное распределение нагрузки от веса конструкции по периметру всего здания.

Отрицательных сторон такая система практически не имеет, разве что существует необходимость соблюдения оптимального уклона скатов, а это в пределах 35 – 40 градусов. Меньший угол не даст сводного схождения снега, больший — увеличит парусность конструкции.

Формы крыш

Крыши каркасных домов представлены в следующих формах:

• Плоской односкатной, являющейся наиболее бюджетным вариантом, к тому же самым легким в монтаже;
• Двухскатной, которая является оптимальной для домов с 1-2 этажами небольшого размера и прямоугольной формы;
• Ломанной, подходящей для домов, имеющих мансарду;
• Четырехскатной, которую можно возводить на зданиях любого типа, при том крыша является ветроустойчивой;
• Многошипцовой, представляющей собой сложную конструкцию из нескольких скатов;
• Шпилеобразной, весьма оригинальной и подходящей для мест, где много снега, однако сложной в проектировании.

При выборе формы крыши следует учитывать:

1. Размеры здания, количество этажей, проект постройки и ее внешний вид;
2. Планируемый к использованию материал кровли;
3. Климат определённого региона, где могут преобладать ветра или снега;
4. Какую сумму запланировано потратить на строительство.

Необходимо сказать, что наиболее безопасным является уклон скатов в 30-45 градусов.

Тип крыш каркасных домов

• Плоскими
• Скатными (с одним, двумя или более скатами)
• Мансардными (с двумя и четырьмя скатами)
• Щипцовыми, коническими, многошипцовыми и прочее

Выбор крыши делается не только исходя из условий ее внешнего вида. Важно учитывать функциональные возможности конструкции. Основные преимущества и недостатки крыш разного типа приведены ниже.

Каркасный дом с плоской крышей

Плоские крыши не пользуются популярностью в частном строительстве. Их сооружение не вызывает сложностей, но недостатки все перекрывают. За ними требуется тщательный уход. После дождя на крышах остается вода, зимой снег приходится убирать самостоятельно. При этом повышается вероятность проникновения влаги внутрь помещения.

На домах же со скатной крышей можно использовать чердак, как дополнительное помещение.

Зато при монтаже плоской крыши можно значительно сэкономить на строительных материалах и загорать на ней летом.

При монтаже надо выдерживать угол уклона в 2-3 градуса по отношению к горизонту.

Многоскатная и односкатная крыша каркасного дома

Угол уклона скатов начинается от 10 градусов. Количество скатов – от 1 до 4.

Скатные крыши очень популярны и используются повсеместно. Весной снег долго не задерживается на них, вода спокойно стекает по желобам, появляется много дополнительного места в виде чердачного помещения, на котором можно устроить дополнительную комнатку. Нагрузка на конструкцию также снижается, а вместе с ней и возможность протечек.

Может быть полувальмовой (двухскатной с двумя маленькими скатами) и вальмовой (четырехскатной). Такой тип крыши также широко используется.

Преимущества следующие: дополнительное место под крышей, возможность установки окон, уникальный внешний вид дома, низкая нагрузка на конструкцию зимой. Недостатки – большие затраты на материал, отопление, много снега на оконных конструкциях зимой, более быстрое разрушение стропильных конструкций из-за недостаточного вентилирования.

Многощипцовая крыша считается одной из самых популярных. Отличается от других большим количеством скатов и наличием ендов. Устанавливается в том случае, если дом имеет сложную планировку.

Преимущества – конструкция выдерживает существенные нагрузки, появляется возможность обустройства дополнительного помещения, уникальный внешний вид. Недостатки – большой расход материала, при этом остается много отходов, сложность монтажа своими руками, большие денежные затраты.

Коническая крыша устанавливается в случае, когда здание выполнено в форме круга. В России такие крыши мало кто строит.

Преимущества – интересный внешний вид, простота ухода. Недостатки: сложность расчетов и монтажа.

Мы предлагаем сделать выбор в пользу крыши с двумя скатами. В этом случае получится заметно сократить расходы на материал и обслуживание, при этом внешний вид конструкции не пострадает.

Стоит понимать, что чем больше скатов, тем крыша красивее, но при этом и дороже.Но если вы не привыкли экономить и хотите самое лучшее – то устанавливайте крышу любого типа.

Уклон скатов

Идеальным уклоном с точки зрения безопасности и долговечности является уклон от 30 до 45 градусов. В этом случае нагрузка на кровлю (ветер, снег) является оптимальной.

При этом внешне крыша с таким уклоном смотрится выигрышней.

Выбор материала для кровли

Выбор кровельного материала зависит от уклона скатов. В этом случае будут соблюдены необходимые требования по безопасности и увеличен срок службы крыши.

Если рекомендуемый уклон не соблюдать, то придется изменять элементы конструкции: делать более частую обрешетку, усиливать гидроизолирующий слой, крепить кровельный материал с меньшим шагом и т.д.

Ниже приведены основные типы кровельных материалов и угол уклона, который надо соблюдать при монтаже:

• Профнастил – от 10 градусов
• Шифер – от 12 до 60 градусов
• Еврошифер (ондулин) – от 6 градусов и выше
• Керамическая черепица – 18-60 градусов
• Полимерпесчаная черепица – 18-60 градусов
• Битумная черепица – от 12 градусов без ограничения максимального уклона
• Металлочерепица – от 15 градусов

Выбирая тип кровельного материала надо соблюдать следующие рекомендации:

• Материал должен соответствовать конфигурации кровли
• Срок службы материала должен быть максимально приближен к сроку годности самой кровли
• Выбранный материал должен соответствовать эстетическим и экономическим критериям владельца. Надо учитывать сложность кладки и стоимость кровельного материала, сложность схемы крыши и т.п
• Кровельный материал должен обладать максимально «выгодными» характеристиками: долговечность, устойчивость к механическим и климатическим воздействиям, простота ухода, морозоустойчивость, уровень звукоизоляции, климатические условия и т.д. Если вы живете там, где часто идет град, не стоит выбирать кровельный материал, который после первого выпадения осадков превратится в лохмотья

Совет: мы рекомендуем обратить внимание на металлочерепицу, мягкую кровлю и ондулин. Спрос на эти материалы один из самых высоких. При этом не забывайте учитывать угол уклона кровли.

Стропила: сечение, шаг, длина

Для расчета стропил вы можете воспользоваться специальным калькулятором, сэкономив время: Калькулятор для расчета стропил (xls, 150 Kb)

Сечение стропил выбирается с учетом следующих параметров:

• Длины стропильных ног и шага их установки
• Уклона кровли (чем он меньше, тем меньше нагрузка на поверхность)
• Нагрузки (снеговые, ветровые и пр.), которые установлены в нормативных документах для каждого региона страны
• Вида материала, которым будет покрываться кровля, а также его веса и размера

Выбрать сечение можно двумя способами: обратиться к строительным таблицам или провести самостоятельный расчет.

Мы предлагаем ознакомиться с нормативами, приведенными в таблице ниже. Однако лучше всегда выбирать вариант с запасом. Из таблицы сразу можно подобрать шаг стропил и длину.

Шаг установки стропил, мм	Длина отдельной стропилы, м
	3,0	3,5	4,0	4,5	5,0	5,5	6,0
600	40х150	40х175	50х150	50х150	50х175	50х200	50х200
900	50х150	50х175	50х200	75х175	75х175	75х200	75х200
1100	75х125	75х150	75х175	75х175	75х200	75х200	100х200
1400	75х150	75х175	75х200	75х200	75х200	100х200	100х200
1750	75х150	75х200	75х200	100х200	100х200	100х250	100х250
2150	100х150	100х175	100х200	100х200	100х250	100х250	_

Обрешетка

В зависимости от уклона кровли и кровельного материала (в данном случае выбрали черепицу ) можно подобрать шаг и размеры обрешетки по таблице.

Сечение брусков шаговой обрешетки можно выбрать размером 50 на 40 мм.

Уклон кровли, град	Шаг обрешетки, мм	Расход черепицы, шт/м2
50	375	8,9
45	370	9,0
45	365	9,2
40	360	9,3
35	355	9,4
35	350	9,6
30	345	9,7
25	340	9,8
20	335	10,0
15	330	10,1
14	320	10,4

Размеры между стропилами, мм	Размер обрешетки, мм
600	22х100
900	50х50
1200	50х75

Контробрешетка

Размер, и сечение контробрешетки можно делать такими, как у обрешетки.

Шаг должен совпадать с шагом стропил.

Выбор материала кровли

Крышу каркасного дома можно отделать при помощи разнообразных кровельных материалов, однако мы рекомендуем остановить выбор на легких. Обусловлено это тем, что каркасное строительство не предполагает использования сложных и дорогих фундаментов.

Таким образом возможно использование:

• Металлочерепицы;
• Битумной черепицы;
• Шифера;
• Профнастила;
• Цементно-песчаной черепицы;
• Полимерпесчаной черепицы.

Если устройство крыши для каркасного дома планируется с использование тяжелых материалов отделки кровли, то обрешетка должна быть более частой. Кроме того, необходима гидроизоляция конструкции. Требуется проследить за шагом укладки кровельного материала. Если сделать его более частным, то это поможет исключить протекание крыши.

Монтируя кровельный материал необходимо соблюдать следующие углы наклона:

• Минимально 10° для профнастила;
• 12-60° при использовании шифера;
• Если монтируется еврошифер, то 6°;
• Керамика – от 18 до 60°. Аналогично для полимерпесчаной черепицы;
• Для черепицы из битума – минимум 12°;
• Монтаж черепицы из металла производится под углом более 15°.

Особенности строительства крыш с углом

Двускатная кровля — самый простой вариант для строительства частного дома. Стропильная система может иметь наслонную, висячую или комбинированную конструкцию.

Наслонная и висячая стропильная система.

В первом случае стропила «наслоняют» — укладывают на наружные и внутренние опоры. Во втором — «подвешивают» с опиранием только на стены.

Сооружение по наслонной схеме

Наслонная система применяется в строительстве домов с внутренними капитальными стенами, разгружающими от распора наружные ограждающие конструкции. Основная нагрузка здесь — вертикальная.

Отсутствие горизонтальных распирающих усилий упрощает и удешевляет конструкцию несущего каркаса крыши. Она состоит из стропильных ног, подкосов, ригелей, прогонов и стоек. Мауэрлат или лежень монтируют выше уровня перекрытия на 100-150 мм для свободного доступа к низу стропил. Если стены непрочные, его располагают по периметру здания. В противном случае можно обойтись коротышами длиной 60-70 см, уложенными под стропильные ноги.

В деревянных зданиях функцию мауэрлата выполняет верхний венец или обвязка. Стропила нижним концом врубают в несущую балку, дополнительно закрепляют скобами и скрутками из проволоки. Устройство крыши висячим методом

Висячие стропила монтируют при пролетах дома 6-14 м. Опираясь только на наружные стены, несущие балки воспринимают значительные распирающие усилия. Чтобы их распределить, в конструкцию вводят дополнительные горизонтальные и вертикальные элементы — ригели, затяжки, бабки (стойки, опирающиеся на затяжку).

Чем шире пролет строения, тем больше возникающие в конструкциях напряжения, сложнее устройство каркаса. До 6 м достаточно затяжек, совмещающих функции балок перекрытия. Свыше — вводится дополнительные ригели.В домах без внутренней несущей стены, превышающих ширину 9 м, систему крыши укрепляют бабками и подкосами. Фрагмент из двух стропил, затяжки и связей называется фермой.

В некоторых случаях мауэрлат не устанавливают. Готовые фермы монтируют на доску, уложенную по верху стены на слой гидроизоляции.Стропила врубают в затяжку или укладывают, скосив край. Закрепляют нагелями, накладками, хомутами.

Коньковый узел решается сложнее, чем в наслонных кровлях. Стропила врезают в горизонтальный брус, усиливают стык деревянными или металлическими накладками.Устройство висячей стропильной системы сложнее и дороже, чем безраспорной. Поэтому часто фермы устанавливают с шагом — 3-4 м, соединяют прогонами, по которым укладывают наслонные стропила. Этот способ называется комбинированным.

Достоинство висячих конструкций — возможность использовать чердачное пространство под мансарду.

Нюансы монтажа кровли

Наиболее простым вариантом для самостоятельной постройки будет обустройство односкатной кровли. Иные варианты требуют наличия опыта и знаний.

Крыша каркасного дома возводится следующим образом:

• Монтируется стропильная система;
• Производится укладка утеплительного материала, паро-гидроизоляции;
• Осуществляется монтаж обрешетки и контробрешетки;
• Делается укладка кровельного материала.

Стропильная система

Система стропил крыши каркасного дома должна быть правильно спроектирована и тщательно просчитана. Необходимо выбрать правильное сечение бруса, используемого для монтажа стропил, расстояние между отдельными элементами и их длину. Общая прочность конструкции зависит от длины стропильной ноги и шага ее размещения, угла наклона ската (чем он меньше, тем меньшей нагрузке подвергается поверхность), климатических условий региона, веса кровельного материала.

Расчеты сечения стропил выполняются при помощи специальных таблиц.

Технология строительства кровли

Строительство кровельной конструкции каркасного дома начинается:

• С разметки обвязки снизу конструкции.
• Далее осуществляется расчет конструкции, проверяется параллельность между отдельными ее элементами.
• Производится выравнивание диагоналей деревянных досок обвязки.

Технология монтажа (пошаговая инструкция)

• В первую очередь нужно стремиться выдерживать параметры каркасной конструкции крыши, указанные в проектах. При строительстве каркасного дома в регионе с сильными ветровыми нагрузками нижняя обвязка кровельной конструкции, верхний участок крайнего этажа связываются шпильками.
• Монтаж балки конька начинается с обустройства двух подпорок, которые фиксируются на середине обвязки. Они должны быть выставлены четко под уровень, меж ними натягивается шнур, необходимый для ориентира при монтаже трех промежуточных опор. Балка конька должна быть смонтирована четко под уровень на пять опорных брусьев.
• Длина балки конька составляет от 11 метров, состоит она из 4 досок, сечение которых 3,8х10х15 см. Ее высота получается порядка 25 см.
• Стыки досок на торцах раздвигаются в стороны. Далее через каждые 2 м скрепляются лаги, для чего используются металлические пластины. Осуществляется разметка месторасположения каждого отдельного элемента стропильной системы (четко по чертежам).
• Монтаж готовой балки осуществляется на опоры, временно связанные досками между собой. Чтобы не допустить величину стропильного пролета более 2,7 м, их необходимо упереть с каждой стороны на промежуточную стенку.

Некоторые рекомендации

• Стоит на обрешетку уложить в шахматном порядке ОСБ плиты толщиной 12,5–15 мм.
• Временным кровельным покрытием до укладки мягкой черепицы может быть подкровельный ковер.

Инструменты

Перед началом строительства необходимо подготовить инструменты и строительные материалы, чтобы крыша одноэтажного каркасного дома получилась действительно качественной. Представленный список может варьироваться в зависимости от планировки вашего дома.

Инструменты для монтажа крыши.

Набор измерительных инструментов (линейка, угольник Свенсона, штангенциркуль); Универсальные инструменты (молотки, компрессоры, краскопульты); Режущие инструменты; Инструменты для работы со стропилами; Гвозди; Набор древесины; Перфоратор; Кровельный материал; Утеплитель; Гидроизоляционный материал; Герметики разного вида.

Распорные и безраспорные наслонные стропила

Это два типа стропил, один из которых выбирают с учетом формы дома, крыши и размеров будущей конструкции. Наслонные стропила – это вариант, подходящий для односкатных или двухскатных крыш. Главная их особенность заключается в том, что используется две точки опоры. С одной стороны стропильная нога опирается на конек крыши, а с другой – на стену дома. Безраспорные наслонные стропила монтируются таким образом, чтобы избежать распирающего давления на стену дома. Обычно стропильные конструкции крыши создаются с использованием одного из следующих вариантов:

• Стропильная нога упирается в мауэрлат. Она подшивается бруском и фиксируется за счет врубки зубом. Кроме того выполняется дополнительная страховка проволокой. Верхняя часть бруса монтируется на коньковый прогон. Крепление производится с использованием принципа скользящей опоры.
• Низ стропила крепится за счет использования подвижного соединения. В качестве точки монтажа может использоваться не только мауэрлат, но и штучные бруски. Верхняя же часть фиксируется болтом, гвоздями или другим способом после того, как будет уложена на коньковый прогон.
• Третий вариант предполагает установку наслонных стропил с жестким креплением к прогону. Здесь могут использоваться гвозди, шпильки или другой крепеж.

Распорные стропила
Наслонные стропила бывают распорными. В этом случае предполагается создание такой конструкции, где на стены дома будет передаваться распирающее усилие. Способ монтажа в этом случае тот же, что и в предыдущем, однако крепление стропильных ног выполняется неподвижным, поэтому вся система получит внутреннее напряжение. Стоит сказать, что подобный вариант является переходной схемой, разделяющей безраспорные наслонные стропила и висячие.

Треугольная шарнирная арка

Рассматриваемый вид конструкции по праву считается одним из самых простых. Конструктивно такая схема предполагает создание простой фермы в форме треугольника, которая включает в себя две стропильных балки, направленных в сторону конька. Внизу стропила опираются на горизонтальную балку, кроме того, на нижнем уровне осуществляется крепление затяжек к стропилам. Для нормального функционирования такой конструкции высота конька должна быть больше, чем 1/6 пролета фермы.

В такой схеме, считающейся традиционной, основная нагрузка приходится на стропила, изгибая их так, чтобы они расходились в разные стороны. Это усилие компенсируется затяжкой, которая, работая на растяжение, позволяет разгрузить стропильную систему. Затяжка в данном случае не относится к числу несущих элементов, поэтому вместо деревянной детали вполне можно использовать металлическую.

Чтобы снизить изгибающую нагрузку, которую испытывают стропильные ноги, коньковые элементы в данном случае устанавливаются с небольшим отклонением от центральной оси. Такая схема становится причиной появления дополнительного усилия с противоположно направленным вектором. Помимо снижения нагрузки на стропильный каркас, это также позволяет использовать балки меньшей толщины – а это прямой путь к оправданной экономии.

Чаще всего треугольные шарнирные арки используются для создания мансард, а находящиеся в нижней части конструкции затяжки отлично служат в качестве балок перекрытия. Все описанные дальше схемы висячих стропил представляют собой вариации описанной трехшарнирной арки, в которых дополнительные элементы всего лишь повышают жесткость стропил.

Источник: promstroiekspertiza.ru

Как построить крышу кирпичного дома своими руками

В настоящее время довольно часто строительством своих жилищ домовладельцы занимаются сами. Как известно с их слов, наиболее сложным этапом строительства для непрофессионала является возведение крыши своими силами.

Из этого следует, что необходимо понимать важность этого этапа строительства, для чего нужно хорошо знать все тонкости этого процесса. Перед началом самостоятельного монтажа крыши в доме строитель должен ознакомиться с устройством, технологией установки, этапами работ и разновидностями креплений каждой составляющей части этой конструкции.

Разновидности крыш домов

Первым делом нужно определить, какой формы будет крыша дома. Существует немало разновидностей:

Односкатные крыши

Конструкция легко выполняется при отсутствии высокой мансардной стенки и небольшом уклоне. В случае, если владелец дома хочет, чтобы чердачное помещение было жилым, схема используется более сложная.

Двухскатные крыши

Чтобы сделать монтаж такой крыши дома, подойдет любая конструкция. При ее выборе учитывают пролет наружных стен, планировку внутренних несущих стен, перекрытия и уклона кровли.

Четырехскатные (вальмовые)

Такая конструкция более сложная. Для нее используются балки и двойные затяжки.

Многощипцовая

Самой красивой и в то же время непростой в строительстве по праву считается многощипцовая конструкция. Усложнённая стропильная система многощипцовой крыши возводится на сооружениях со сложной планировкой, а также является отличным решением для организации дополнительного освещения на мансардах.

Мансардная

Конструкция легко выполняется с помощью решетчатых ферм.

Шатровая

Такая крыша идеальна для балочно-затяжечной конструкции со стойками и подкосами.

Многоскатная

Такой вид крыши используется в домах со сложной планировкой. Относится к наиболее трудным типам крыш.

Крыша со скосом

Такая крыша подобна двухскатной, поскольку используется для такого же типа конструкции.

Мы рассмотрим несколько наиболее часто используемых форм с учетом их особенностей. Для экономии нервов и материалов нужно воспользоваться самым простым вариантом — используют перекрытие крыши одним единым скатом. Самостоятельно сделать монтаж такого каркаса – это наименьшая трудоемкость и большая скорость установки.

Однако, этот монтаж не без недостатков. При таком перекрытие нет возможности обустроить полноценный чердак или мансарду, потому что пространство под кровлей получится очень низкое.

Подготовительный этап

Стропила выполняются из доски и бруса. Для каркаса следует использовать просушенный материал (не более 15 процентов влажности) без дефектов: трещин, сколов, биологических поражений. Обычно для стропил выбирают брус из хвойной древесины, поскольку у нее большая долговечность и высокая стойкость к гниению.

Перед использованием пиломатериалы обрабатывают антисептиками и огнезащитными составами. Можно использовать комбинированный состав, сочетающий в себе обе функции. Его наносят в два слоя, второй после просушки первого. К установке стропильной системы можно приступать только после того, как средство окончательно впитается и высохнет.

Видео «Двухскатная крыша своими руками»:

Иногда для возведения каркаса используют профильный металл или готовые фермы. В первом случае потребуется сварка, второй обойдется дороже деревянной системы, поэтому металл используется реже, чем древесина.

После того, как проект составлен, все необходимые величины известны, материалы прошли предварительную обработку, можно приступать к строительству крыши. Оно состоит из следующих этапов:

• установка стропильной системы;

• устройство кровельного пирога;

• укладка покрытия с обработкой узлов;

• монтаж водостоков и кровельных конструкций.

Особенность сборки двухскатных крыш

Двухскатные крыши встречаются часто. Они, конечно, более сложные, чем односкатные, но позволяют увеличить чердачное пространство. А если сравнивать их с четырехскатными, то они менее сложны и массивны. Единственный минус – необходимость изготовления треугольных фронтонов на торцах дома. Именно по этой причине двухскатные крыши являются самыми популярными.

Особенности монтажа чтырехскатных крыш

Для возведения четырехскатной крыши необходима серьезная подготовка, поскольку для ее установки используются различные элементы, количество которых гораздо больше, чем в односкатной или двухскатной конструкциях крыш. К тому же, мансарда не получится с полноценными окнами, ведь у такой крыши отсутствуют фронтоны. Значит, необходима установка сложных мансардных окон.

Прекрасно подходит для мансарды комбинированная конструкция, дополненная ломаными скатами. При этом вверху у кровли получается больший уклон, по сравнению с верхним участком. При такой сборке есть возможность поднятия потолка, что придает дому большего комфорта.

Как правильно установить стропила – наслонные или висячие?

Стропильные конструкции разделяют на две группы – наслонные и висячие. Висячие стропила обычно сооружаются на кровлях зданий без внутренних несущих стен. Висячая конструкция опирается на коньковый прогон и мауэрлаты, а внизу скрепляется затяжками, которые не дают стропилам под воздействием нагрузки разъехаться в стороны. Следует отметить, что на висячие стропила уходит гораздо больше лесоматериала, поскольку этим обеспечивается их устойчивость. Сэкономить древесину можно на дощатых стропилах, поскольку на варианты из бревен уходит на 15-20 % больше лесоматериалов.

Наслонные стропила устанавливаются на тех зданиях, внутри которых есть несущие стены, поскольку для этого типа нужны минимум три точки опоры. Наслонными элементами можно перекрыть пролет максимальной длиной до 6,5 метров. Если есть необходимость увеличить ширину перекрываемой площади, то этого легко достичь за счет установки дополнительных опор: при одном дополнительном стояке ширину можно увеличить до 12 метров, а при двух – до 15!

В зависимости от сечения брусьев, которые применяются для изготовления стропильных ног, шаг расположения стропил варьируется от 0,8 до 1,2 м. Нижние концы в наслонном типе стропильной конструкции упираются в мауэрлаты, а верхние – в прогоны. Сооружение подстропильной рамы, включающей прогоны, стойки и подкосы, обеспечивает особую устойчивость стропильных ног. Такой тип чаще всего применяется в частном строительстве, поскольку с одной стороны получается крепкая и надежная крыша, а с другой стороны наслонные стропила весьма экономны – древесины на них, по сравнению с висячими, нужно в разы меньше. Довольно часто кровлю сооружают, комбинируя оба типа.

Как рассчитать все параметры каркаса

Перед тем, как приступать к монтажу крыши, нужно рассчитать конструкцию. Поэтому не стоит приступать к вычислению сечений каждого элемента кровли. Чаще всего эти сечения принимаются конструктивно. Расчет выполняется для стропил и накосных ног. Для этого необходимо правильно подобрать высоту и ширину сечения. На параметры оказывает непосредственное влияние:

• Материал изготовления покрытия кровли.
• Снеговой район.
• Стропильный шаг.
• Пролет.

Для выбора сечений необходимо прислушаться к советам опытных строителей, а также использовать сечения с небольшим запасом. Специальные онлайн-калькуляторы помогут произвести все необходимые вычисления.

Для получения теплой крыши при подборе высоты сечения ног учитывается толщина используемого утеплительного материала. Монтаж выполняется таким образом, чтобы утеплитель не выступал из несущей балки. При этом учитывается, что при использовании минеральной ваты необходим зазор для вентиляции (примерно 2-4 см). При недостаточной высоте стропил необходимо установить контробрешетку (контррейку).

Стропила

Рассмотрим систему двухскатной щипцовой крыши.

Внимание: независимо от формы крыши нужно сразу предусмотреть устройство свесов (карнизов). Для этого стропильные ноги изготавливают такой длины, чтобы их окончания продолжались за линию фасада.

1. Сначала на обоих торцах устанавливаются крайние стропильные ноги (наслонные стропила). Они формируют фронтон.

2. Если в середине постройки есть несущая стена либо перегородка, на нее можно уложить деревянный брус и установить вертикальные опоры под конек. Если конек уже есть, крайние стропила можно сверху опереть на него, а снизу на мауэрлат.

Крепление к мауэрлату производится методом врубки, но сам брус рубить нельзя, чтобы не ослабить основу системы. Замки вырубают в стропильных ногах.

3. Опорные стойки устанавливают на балки перекрытия, расположенные параллельно торцам, и укладывают на них коньковый брус.

4. Фронтон можно сразу зашить досками или выполнить это после монтажа всех стропил. При выполнении этой процедуры сразу формируется мансардное, слуховое или вентиляционное окно.

5. Установить рядовые стропильные ноги с опорой на мауэрлат, конек, опорные стойки. Этот способ называется «наслонная стропильная система».

6. При небольших размерах крыши можно использовать А-образные или треугольные фермы (т.н. система висячих стропил). Боковые брусья треугольника или буквы А в этом случае работают на распор, а горизонтальная перемычка их стягивает. Крепежи усиливают металлическими пластинами. Фермы изготавливают на земле, поднимают на крышу и ставят на балки перекрытия. Конек кладут в последнюю очередь (или не кладут вообще, это зависит от проекта).

7. Если скаты длинные, монтаж осуществляется наслонным способом, а между коньком и карнизом параллельно им устанавливают дополнительные боковые прогоны.

8. Усиливают готовую систему вспомогательными элементами: раскосами, подкосами и др.

Правильная установка утепления крыши

Для того, чтобы правильно утеплить крышу, необходимо соблюдать последовательность слоев утеплителя, которые должны состоять из:

• Чистовой подшивки.
• Нижней обрешетки.
• Пароизоляции.
• Нижней контробрешетки.
• Утеплителя 250 мм.
• Стропила.
• Гидроизоляции.
• Верхней контробрешетки.
• Верхней обрешетки.
• Покрытия кровли.

Выполнение монтажа крыши пошагово

Крыша возводится поэтапно.

1. Вначале измеряется коробка дома. При этом не стоит удивляться, если размеры несколько отличаются от проектных размеров.
2. Подготавливаются материалы и инструменты, а древесина обрабатывается специальными антисептиками.
3. Мауэрлат крепится к стене.
4. При необходимости устанавливается коньковый ригель (если используются наклонные стропила).
5. Затем монтируется каркас крыши.
6. Кровля усиливается. Для этого используются стойки, подкосы и затяжки.
7. Проводят гидроизоляцию.
8. Ставят обрешетку.
9. Обеспечивают вентиляционную систему.
10. Устанавливают капельники.
11. Монтируется покрытие.

Какие есть этапы чтобы сделать крышу на кирпичном доме?

Работы необходимо распланировать так:

1. Произвести фактические замеры коробки кирпичного дома.
2. Подготовить материалы и инструменты для работы.
3. Обработать элементы из дерева антисептиком.
4. Закрепить мауэрлат к возведенной стене.
5. Установить коньковую балку.
6. Смонтировать каркас.
7. Усилить кровлю стойками, подкосами и затяжками.
8. Произвести гидроизоляцию.
9. Установить обрешетку.
10. Сделать вентиляцию.
11. Произвести монтаж кровельного покрытия.
12. Установить отливы и стоки.
13. Закрепить конек.

Мауэрлат для крыши

Перед монтажом стропил нужно установить мауэрлат.
Перед началом монтажа прокладывают гидроизоляцию между мауэрлатом и монолитным армопоясом. Основу для стропил крепят к верхней кромке стены болтами, скобами, шпильками или с помощью проволоки. Самым надежным является монтаж на анкерные болты диаметром 10—12 мм. Их заранее закладывают в кладку для последующего монтажа кровли к кирпичной стене, а затем, проделав отверстия в брусе, вставляют и крепят при помощи гаек. Под гайки подкладывают шайбы диаметром 2,5—3 см и закрепляют контргайкой.

Крепление стропил

При возведении перекрытия на домах из кирпича стропила к мауэрлату крепят жестко. Существует два способа — с врубкой и без. Подрубку выполняют из расчета плотного прилегания стропил, которые фиксируют металлическими уголками толщиной 3—5 мм и саморезами. Вынос карниза делают при помощи кобылок, закрепленных к ноге с нахлестом не менее 1 метра. После крепления первого стропила к мауэрлату устанавливают и монтируют противоположное.

Укрепление крыши

Конструкцию укрепляют подкосами и вертикальными стояками. Крепят их коваными скобами, гвоздями 20 мм или саморезами и уголками. При монтаже скобами учитывают, что они должны работать на растяжение. Мансардная крыша требует дополнительного усиления каркаса, для этого используют ригельные балки.

Если коньковая балка — более 6 метров, ее подпирают стойками, которые уменьшат нагрузку и укрепят крышу. Для придания прочности соединению стропил в верхней части их скрепляют болтами. Стойки, кроме верхнего и нижнего крепления, соединяют со стропилами горизонтально на уровне будущего потолка мансарды. Дощатая обрешетка дополнительно укрепит конструкцию. Ее делают поперек стропил с шагом, который зависит от кровельного материала.

Вентиляция

Монтаж конькового аэратора осуществляется для свободного выхода воздушных масс.
Подкровельное проветривание предохранит крышу от плесени, грибка и излишней влаги. Для недопущения этих пагубных явлений делают подшивку карниза разреженной доской, что обеспечит поступление воздушных потоков. Они будет циркулировать сквозь зазоры в 2—3 см, сделанные между утеплителем и кровельным материалом. Для выхода воздуха монтируют коньковый аэратор.

Кровля крыши

При выборе кровельного покрытия нужно помнить — для каждого материала есть допустимый уклон.

Основными разновидностями кровельного материала являются металлическая и гибкая черепица, покрытие из профлиста, шифера и ондулина. Металлочерепицу укладывают на разреженную обрешетку. Первый лист располагают в левом нижнем углу ската, выравнивают по карнизу и крайнему стропилу. Над ним, с нахлестом в 12—15 см, укладывают второй.

Третий лист располагают справа от первого, а четвертый — над вторым. В таком порядке продолжают кровлю всей крыши. Крепят материал в специальные отверстия при помощи саморезов.

После окончания покрытия, придав профлисту нужную конфигурацию, монтируют его, как конек, с учетом зазора для аэратора. Узел примыкания кровли должен быть надежно защищен от снеговых заносов и дождя. При укладке гидроизоляции крыши оставляют напуск на стену в 25—30 см, сгибают по кромке, и при помощи битума или герметика приклеивают к стене. Усиливают конструкцию креплением на саморезы рейки (3,0×2,5 см), которую пускают по периметру.

Монтаж карнизов

Перед оборудованием карнизов стены должны быть утеплены, так как коробка подшивки должна лежать плотно. При использовании материалов из дерева избегают проведения дополнительной вентиляции. Короб подшивки прикручивают саморезами или шурупами к стропилам и кобылке. Нижнюю часть каркаса зашивают по всей длине доской 25—30 мм. К коробу монтируют водосточные желоба, которые позволят отводить осадочную воду, предохранят стены и фундамент от излишнего попадания влаги.

Постоянный адрес статьи

Как правильно закрепить мауэрлат

Для более надежного закрепления крыши необходимо надежно соединить ее со стеной строящегося дома. При строительстве деревянного здания мауэрлат не используется, поскольку его может прекрасно заменить верхний венец, для которого используется брус или бревно. При этом в качестве крепления к стенке используются специальные «плавающие» крепежи.

Их можно приобрести в готовом к использованию виде под названием «салазки». Благодаря такому обустройству конструкция крыши может несколько смещаться во время усадки стен, не позволяя ей разрушаться или деформироваться.

Это касается и каркасного дома, в котором мауэрлат представляет собой верхнюю обвязку стен, прикрепляемую к каркасным стойкам уголками, скобами или обычными гвоздями. Если крыша имеет кирпичную, бетонную конструкцию, а также, если она собрана из бетонных блоков, для нее используется способ крепления через мауэрлат. В свою очередь, для подобного крепления существуют различные способы:

• Крепление с помощью скоб. При этом внутренняя сторона кладки усиливается антисептированными деревянными брусками, расстояние между которыми – четыре ряда от обреза. Скоба одной своей стороной прикрепляется к брусу, а второй – к мауэрлату. Этот простой способ крепления применяется при строительстве невысоких домов.
• Крепление с помощью шпилек.
• Крепление с использованием анкерных болтов.

Если монтаж крыши выполняется самостоятельно, используется способ крепления с применением шпилек или анкерных болтов, диаметр которых 10-12 мм. В этом случае крепеж закладывают в кладку, на обрез кладут мауэрлат, по которому несильно стукают молоточком. В результате чего на брусе останется углубление так, где будет применяться крепеж. Делают отверстия для шпилек.

А затем брус надевается на крепеж. Остается только закрутить гайки. Такой способ крепления идеален для стен из легкого бетона и монолитного асмопояса.

Видео по сборке и установке стропильной системы двускатных крыш

Строится двухскатная крыша своими руками непросто: очень много тонкостей и нюансов, существуют разные способы крепления, наращивания. Описывать словами их дело неблагодарное. Это тот случай, когда лучше увидеть. Ниже вам предлагаем подборку видео, которые вам могут быть полезны.

Видео-отчет о том, как сделана двухскатная крыша

Рассказ владельца дома об этапах строительства. Есть интересные технические моменты, которые могут быть полезны.

Два типа соединения стропил: жесткое и скользящее

Видео о двух наиболее проблемных типах соединений.

Как определить угол наклона стропил

Полный видео-отчет о сборке стропильной системы

Этот фильм занимает чуть менее часа, но весть процесс продемонстрирован от начала и до конца со множеством подробностей. Крышу ставят на каркасный дом, но при установке на здания другого типа (кроме деревянных домов) разницы нет.

Крыша дома – это один из основных составляющих элементов дома. Она представляет собой верхнюю конструкцию здания, без которой сложно себе представить комфортное проживание. Основными функциями крыши являются защита от снега, дождя и иных осадков, а также сохранение тепла в холодное время года и защита от перегрева в летние месяцы. В наши годы существует большое разнообразие крыш на любой вкус и кошелек. Однако самыми распространенными и популярными в любые времена являются двухскатные крыши, которые являются универсальными, незатратными и простыми в установке. О том, как правильно сделать двухскатную крышу своими руками мы поговорим в сегодняшней статье

Конструкция двухскатной кровли является наиболее распространенной в частном строительстве. Как понятно из названия данного вида крыши, она выполняется в виде двух скатов или, проще говоря, в виде треугольника. Такие крыши легко и быстро монтировать, они достаточно долговечны и их внешний вид находит множество поклонников, так как сочетает в себе вид русской избы и современной постройки. Обладая необходимыми знаниями, ее можно сделать самостоятельно, используя доступные инструменты.

Как крепятся стропила к мауэрлату

При строительстве кирпичных или каменных домов рекомендуется использовать жесткое крепление стропил, с применением наклонной или висячей систем. Конструкцию крепят любым из двух способов:

• Врубка. Необходимо подрубить стропила с уклоном таким образом, чтобы мауэрлат плотно примыкал к ним. Карниз крепится с использованием кобылок, прикрепляемых к ноге с нахлестом минимум 1 метр. Саморезы, гвозди или скобы придадут дополнительную надежность конструкции. Каркас будет еще более надежным, если его зафиксировать металлическими уголками, имеющими отверстия для саморезов.
• Без врубки. При этом способе крепления кобылки не используются, поскольку балки способны обеспечить вылет каркаса. Этот способ простой, не требующий большой точности. С ним справится и новичок в строительном деле. Использование брусков или досок обеспечит плотное прилегание к мауэрлату. Металлические уголки способствуют жесткой фиксации конструкции.

Мауэрлат

Мауэрлатом называется брус, уложенный по периметру стены. У двухскаток и односкаток задействовано две стены (на них опираются стропильные ноги), у многоскатных периметр замкнутый, т.к. стропила опираются на все стены. Назначение мауэрлата – равномерное распределение нагрузок от крыши на несущие конструкции дома и создание основы для крепления стропильных ног.

Видео «Строительство крыши своими руками»:

На верхний обрез стен укладывают рубероид или толь: мауэрлатный брус не должен соприкасаться с поверхностями из кирпича или бетона. Если стены деревянные, мауэрлат не кладут: в этом качестве используется верхний венец.

Для крепления бруса на стенах устанавливают монолитную бетонную балку с вмурованными стальными шпильками либо непосредственно в кладку вмуровывают отожженную проволоку. На шпильки брус насаживают предварительно высверленными отверстиями, проволокой его привязывают.

Если брус устанавливается по периметру, его балки врубают друг в друга. Дополнительная фиксация осуществляется гвоздями либо болтами.

Как прикрепить стропилы к стене

Подготовленный каркас крепится к стене дома, благодаря чему крыша удерживается даже при ураганном ветре. Крепится конструкция с помощью скрутки, для изготовления которой используются две проволоки, имеющие диаметр 4 мм. Они оборачиваются вокруг стропильной ноги там, где она опирается на мауэрлат. Затем проволока прикрепляется к стене посредством анкера или ерша за несколько рядов до обреза. Элемент должен быть уже заложен в кирпичную или каменную кладку.

Если дом строится из дерева, для сбора каркаса используются скобы. Это гораздо проще и быстрее.

Cтатьи по теме

Плинтус у кирпичной стены — нужен ли, как крепить, инструкция, советы каменщиков

Укрепление фундамента кирпичного дома — как делать, инструкция, советы каменщиков

Отопление в доме из кирпича — воздушное, радиаторное, инструкция, советы каменщиков

Утепление кирпичного дома снаружи — минватой, пенопластом, пенополистиролом, инструкция, советы каменщиков

Карниз из кирпича — как делается кладка, разновидности, инструкция, советы каменщиков

Ремонт цоколя кирпичного дома — капитальный, частичный, инструкция, советы каменщиков

Цоколь из кирпича на ленточный фундамент — технология кладки, инструкция, советы каменщиков

Утепление дома из силикатного кирпича — этапы работы, инструкция, советы каменщиков

Отзывы ()

Как усилить каркас крыши

Если пролеты большие, и превышают 6 метров, необходимо усиление каркаса. Для этого уменьшают свободные пролеты стропил с помощью подкосов и стоек. При этом необходимо учитывать планировку дома. Дополнительные стойки не должны мешать людям. Напротив, они должны гармонично вписываться в интерьер здания.

Подкосы располагаются под углом (45 или 60 градусов). Не допускается, чтобы стойки опирались на пролет перекрытия. Они устанавливаются на стены или балки. Для этого также используют шпренгели, которые перекинуты между стенами.

Усиление односкатной крыши дома

Усиление двухскатной крыши дома

Чтобы уменьшить распор, используется затяжка. Распор может привести к тому что стропила разъедутся, если конструкция имеет висячие балки. Для сбора каркаса используются две затяжки, прикрепленные с обеих сторон от стропил. Фиксация производится с помощью саморезов, гвоздей или шпилек.

Как соединять каркас с прогоном

Вверху стропила опираются на прогоны, промежуточные или коньковые. Прогон изготовлен из бруса, сечение которого зависит от того, какова выбранная система, где расположен пролет и какую он имеет ширину. Они крепятся с помощью соединительных металлических пластин, болтов или гвоздей.

Расчет размеров и количество материалов

Чтобы построить крышу, до начала ее возведения необходимо выбрать проект и изготовить чертежи, что позволит правильно рассчитать количетво материала. Строительство простой двускатки— наиболее экономичный вариант. Но если планируется создать дополнительное помещение, выбирают конструкции крыш мансардного вида. Изменив геометрию ската на ломанную, можно поднять потолок мансарды.

Для работы можно использовать стропила с разными размерами.

Все расчеты ведут исходя из размеров дома и архитектурных решений. Количество материалов рассчитывают по площадям кровли, утепления, перекрытий, мансарды. Длину стропил выбирают с учетом углов ската конструкции крыши. Для удобства соединения балка или брус должны быть одного сечения, количество элементов зависит от шага крепления конструкции. Самый используемый размер, в см:

• стропил — 10×15 или 15×15,
• подкосов — 10×15 или 5×15,
• накладок — от 35 до 50,
• мауэрлата и стоек — 15×15.

Монтаж обрешетки

Перед тем как монтировать обрешетку, необходимо проложить слой гидроизоляционного материала. Рекомендуется использование пародиффузионной влаго- и ветрозащитной мембраны, которая имеет относительно высокую стоимость в отличии от простой полиэтиленовой пленки, но дает гарантию более надежной защиты.

Для любой крыши требуется обрешетка. Она может быть любого типа, которую выбирают соответственно выбранному кровельному материалу. В том числе для металлической крыши используют разреженную дощатую обрешетку (доски должны иметь толщину 32-40 мм). Или такие как для битумной черепицы используют сплошную дощатую обрешетку, толщиной 25-32 мм, либо влагостойкую фанеру.

Мауэрлат для двускатной крыши

Мауэрлат является основой, которая берет на себя основную долю нагрузок конструкции. Если говорить понятным языком, то мауэрлат является основанием, поверх которого и будет строиться кровля. Для обустройства основы пользуются балками, с сечением, равным 150 на 150 мм. Они устанавливаются в параллельной плоскости с коньком кровли.

Закрепление балок мауэрлата должно быть крайне надежным, это делается для того, чтобы кровле был нестрашен ветер и погодные катаклизмы. В идеальном варианте, данные действия осуществляются ещё тогда, когда строятся стены. Чтобы это сделать, нужно четыре верхних ряда кирпичей проложить толстой проволокой. Данная проволока называется катанкой, и её расположение должно быть с метровым зазором.

Середины проволоки должна находиться в стене из кирпича, а её концы, которые свободно свисают, должны иметь такую длину, чтобы её хватило на последующую обвязку бруса. В том случае, если проектом дома не предусматривается штукатурка, то монтаж внешнего края проволоки должен быть осуществлен внутри раствора, так он не будет заметен.

Важным моментом является то, что мауэрлат должен отступать от кромки стенки не менее чем на 100 мм. Чтобы уберечь балки от гниения, под ними подкладывается толь несколькими слоями.

Монтаж вентиляции пространства под кровлей

Перед укладки кровли делается вентиляция под ней для того, чтобы конструкция не плесневела, не появлялся грибок и не разрушилась раньше времени. Вентиляция должна быть сделана таким образом, чтобы:

• Воздух поступал через карниз. Подшивка карниза должна выполняться из разреженной доски или специальных перфорированных софитов.
• Обеспечивалось движение воздуха под покрытием. Утеплитель и кровля должны отставать друг от друга на 2-3 см.
• Воздух должен выходить в районе конька. На кровле предусматривается установка конькового или точечного аэратора.

Как ставить стропила на крышу — пошаговая схема

Шаг 1: Установка мауэрлатов

Самым важным соединением в наслонных вариантах считается место опоры стропильной ноги на мауэрлат. Именно с закрепления мауэрлата и начинается установка. Для этого предварительно бетонируются в стенах металлические штыри, которые уходят вглубь стен как минимум на 40 см. Для этих же целей будут пригодны и проволочные скрутки, диаметр которых будет не меньше 6 мм.

Шаг 2: Делаем макет

Поднимите наверх два бруса, которые будут стропильными ногами. Вырежьте выемки на левой и правой ноге для упора в мауэрлаты, не забудьте пометить для себя, к какой стороне какой брус относится. Установите брусья, соединив их вверху, чтобы сделать пометки для выемок в верхней их части. Выемки нужны для того, чтобы сделать соединение с упором, а не внахлест – такое считают крайне ненадежным даже при сильном укреплении гвоздями.

Выбор кровельного покрытия

На строительном рынке существует огромное разнообразие типов кровли. Каждый владелец дома подбирает тип, учитывая при этом эстетические и экономические стороны. Для этого предварительно нужно ознакомиться с предложениями производителей, с величиной допустимого уклона. К примеру, битумная черепица укладывается с уклоном не более 45 градусов.

Наиболее легким, пожаробезопасным и долговечным покрытием считается в настоящее время фальцевая кровля.

При выборе материала для кровли необходимо подумать о том, чтобы была обеспечена надежная гидроизоляция. Потому что, установка кровельного материала должна проводиться строго по инструкции, данной производителем. Самые популярные типы кровли:

1. Фальцевая.
2. Металлочерепица.
3. Профнастил.
4. Ондулин.
5. Гибкая черепица.

Кровельный пирог

Внимание: независимо от типа покрытия серьезная ошибка – перебрасывать гидроизоляционную пленку через конек, т.к. полноценную вентиляцию в этом случае обеспечить невозможно.

Устройство скатной кровли (кровельный пирог) следующее:

Видео «Строительство крыши своими руками»:

• пароизоляция. Прибивается к стропилам со стороны чердака либо укладывается поверх них снаружи. Фиксация оцинкованными гвоздями или скобами. Полосы укладывают параллельно карнизу снизу вверх, нахлест верхней на нижнюю не меньше 15 см. Проклеивают скотчем;

• утеплитель. Плиты ставят враспор между стропильными ногами, стараясь не оставлять зазоров. Крепление не требуется;

• гидроизоляция. Пленку раскатывают и крепят, как и пароизоляционную;

• контрбрус сечением 5 сантиметров. Бруски кладут параллельно стропилам и фиксируют к стропильным ногам. Назначение – устройство вентзазора для проветривания кровли и фиксация гидроизоляционной пленки;

Видео «Как правильно сделать крышу»:

• далее крепят обрешетку. В зависимости от типа покрытия это либо разреженная обрешетка из доски (подходит для металлочерепицы, профнастила) либо сплошная из влагостойкой фанеры, листов ДВП или тоже из досок, только установленных встык (для гибкой черепицы).

Как утеплить крышу

Теплоизоляция крыш производится различными материалами, но наиболее популярна минеральная вата. Так как теплоизоляция производится после окончания работ по монтажу покрытия и после выполнения гидроизоляции.

Минеральная вата удерживается между стропилами, поскольку создает трение о балки, и благодаря нижней обрешетки. Толщина теплоизоляционного слоя подбирается в соответствии с климатическим районом. Средняя толщина ее 150-200 мм.

Установка стропил своими руками Монтаж утеплителя кровли Монтаж кровли

Определения элементов крыши

Для начала необходимо ознакомиться с некоторыми терминами и определениями:

Источник: srub-ets.ru

Стропильная система двухскатной крыши: устройство, узлы

Система для домов с двумя внутренними несущими стенами

Если в доме есть две несущие стены, устанавливают две подстропильные балки, которые расположены над каждой из стен. На промежуточные несущие стены укладываются лежни , нагрузка от подстропильных балок передается на лежни через стойки.

Системы с подстропильными балками

В данных системах коньковый прогон не ставят: он дает распорные силы. Стропила в верхней части соединяются одна с другой (подрезаются и стыкуются без зазоров), места соединения усиливаются стальными или деревянными накладками, которые прибиваются гвоздями.

В верхней безраспорной системе распирающую силу нейтрализует затяжка

Обратите внимание, что затяжка ставится под прогоном. Тогда она работает эффективно (верхняя схема на рисунке)

Устойчивость может обеспечиваться стойками, или расшивками — балками, установленными наискосок. В распорной системе (на картинке она внизу) поперечине — это ригель. Он устанавливается над прогоном.

Есть вариант системы со стойками, но без подстропильных балок. Тогда к каждой стропильной ноге прибивается стойка, которая вторым концом опирается на промежуточную несущую стену.

Крепление стойки и затяжки в стропильной системе без подстропильного прогона

Для крепления стоек используются гвозди дляной 150 мм и болты 12 мм. Размеры и расстояния на рисунке указаны в миллиметрах.

Особенности монтажа стропильной системы деревянного дома

Отличие деревянных домов состоит в том, что сруб дает усадку, а это приводит к изменению геометрии стропильной системы. Если элементы закрепить жестко, крыша может развалиться. Поэтому крепления делают плавающими. Есть специальные скользящие крепления, которыми в этом случае крепят стропила к верхнему венцу и к прогонам, если такие есть (смотрите фото).

Способ крепления стропильной системы деревчнного дома

Чтобы стропило свободно двигались при усадке, длинную его часть крепят строго параллельно его краю, о опрору размещают строго перпендикулярно. При необходимости под нее вырезается площадка. Размечают крепление так, чтобы крюк оказался в крайнем нижнем положении или около него. Крепят на специальные саморезы, которые идут в комплекте (обычные не подходят). Если монтаж производится на бревно, чтобы стропильная нога не соскользнула по нему, в нижней части вырезается полукруглое отверстие, на которое она будет опираться.

Такой крепеж продают на любом строительном рынке, называется он «скользячка». Как крепить скользячку к брусу смотрите в видео.

Строительство двухскатной крыши пошагово

Монтаж мауэрлата двухскатной крыши

Мауэрлат принимает на себя всю нагрузку от крыши и передает ее на стены, поэтому в качестве мауэрлата выбирают достаточно толстый и крепки брус. Толщину выбирают исходя из толщины стены, на которую он опирается. Как правило толщину мауэрлатного бруса стремятся выбрать равной или приближенной к толщине стены.

Укладывать мауэрлат необходимо заподлицо с внешней частью стены, прочно соединив их вместе. Для соединения мауэрлата со стеной еще на этапе возведения стен закладываются (заливаются в армопояс) анкерные болты или проволока. Если в качестве крепежа используется проволока, то после укладки бруса он крепко обвязывается этой проволокой вокруг и остается в таком виде крепко закрепленной. В случае, если в стену были замурованы анкерные болты, в мауэрлате предварительно сверлятся сквозные отверстия, которыми брус насаживается на болты и затягивается сверху гайками с широкими шайбами.

Важно также не забыть уложить слой гидроизоляционного материала в виде прокладки между стеной и мауэрлатом. В качестве гидроизоляции, как правило, используется рубероид или подобные материалы

Подробнее о закреплении мауэрата рассказано в данном видео

Установка стропил двухскатной крыши

После того как подготовлено основание, приступают к сборке стропильной системы двухскатной крыши. Монтаж стропил можно выполнить несколькими способами: устанавливать стропила сразу на крыше или некоторые элементы конструкции выполнить на земле, а затем поднять с помощью специального оборудования в место установки. Правильно выставить стропила на двухскатную крышу своими руками без помощи напарника достаточно проблематично, поэтому лучше воспользоваться помощью, чтобы не ошибиться и не свести на нет все усилия.

Чтобы проще было крепить брусья, на каждой стене стоит разметить точки крепления и соединить противоположные стены балками (лежнями), на которые будут установлены стойки для подпорки стропил. На стойки устанавливается коньковый брус, который является направляющим для установки стропильной системы. Для того чтобы соединить стропила максимально точно, чтобы весь скелет из стропил был одинаковый, пользуются шаблонами. Так вы сможете избежать провалов и перекосов в кровле.

После установки конькового бруса приступают к самой ответственной части – монтажу стропил (уже скрепленных между собой или отдельно)

При этом важно постоянно следить за уровнем и ровностью установки. Крепят стропила между собой, как правило, на гвозди или при помощи железных скоб

Распространенные схемы выставления стропил на двухскатную крышу и их крепления друг с другом показаны на рисунке ниже.

После выполнения каркаса крыши требуется выполнить установку вспомогательных крепежей для улучшения жесткости кровли. Для этого устанавливают подкосы и средние коньки.

Предлагаем вам посмотреть видео, в котором наглядно показана установка стропил своими руками для двухскатной кровли.

Обрешетка двухскатной крыши

Обрешетка двухскатной крыши в простейшем случае представляет собой монтаж поперечных досок на стропила для укладки на нее кровельного материала. Но, как правило, современная кровля представляет собой более сложный пирог из различных слоев.

После установки обрешетки крыша накрывается слоем гидроизоляции, слои которой монтируются с напуском друг на друга, а стыки скрепляются скотчем.

Следующим шагом идет закрепление контробрешетки – планок, закрепляемых под углом 90 градусов к основной обрешетке. Это нужно для обеспечения вентилируемого зазора в пироге кровли для избавления от влаги.

На заключительном этапе монтажа двухскатной крыши производят укладку кровельного покрытия, выбор которого, как было сказано в начале статьи, зависит как от нескольких факторов, включая финансовую составляющую

Внешние работы по установке крыши заканчиваются подшивкой карнизов и обустройством фронтонов, если они не являются частью стен. После этого переходят к внутренним отделочным работам и утеплению крыши, если в этом есть необходимость. Подробно об утеплении кровли мы поговорим в следующих статьях.

Стоит отметить, что построить двухскатную крышу своими руками не так сложно, главное правильно произвести расчеты и пошагово следовать пунктам инструкции, чтобы не упустить важных моментов при монтаже.

Краткая видеоинструкция по устройству двухскатной крыши представлена на видео:

Расчет двухскатной крыши

Часто у начинающих строителей перед проектированием и расчетами на закупку материала возникают вопросы по поводу того, как узнать длину стропил двухскатной крыши

Для этого важно на этапе проектирования знать, какой будет ширина здания, для подбора стропил стандартного размера, чтобы не пришлось их сращивать, жертвуя их несущей способностью. Вместе с этим нужно не забыть об угле наклона крыши

Все эти факторы в конечном итоге будут влиять на расчет длины.

Итак, для вычисления длины стропил такой крыши нужно разделить треугольник, образованный стропильной системой на два прямоугольных треугольника. Дальше, зная ширину здания и угол наклона крыши можно определить высоту конька двухскатной крыши. Зная два катета прямоугольного треугольника и используя теорему Пифагора, можно вычислить гипотенузу каждого прямоугольного треугольника, которая и является необходимой длиной стропил нашей крыши.

В итоге, для определения окончательной длины, к полученному значению нужно прибавить еще 30-50 см. для обеспечения свесов крыши.

Все проведенные расчеты по определению высоты конька (она же высота фронтона) и длины стропил наглядно показаны на изображении:

Из всего вышесказанного можно сделать вывод, что двухскатная крыша является наиболее дешевым и универсальным видом кровли для частного дома. Есть примеры, когда с помощью подручных средств люди возводили двухскатную крышу самостоятельно в одиночку. Но все же советуем вам пользоваться помощью специалистов в таких вопросах, ведь грамотно сделанная крыша над головой — это комфорт и уют в доме.

Проектирование конструкции двухскатной крыши дома

Первым и основополагающим этапом постройки двухскатной крыши является ее проектирование. Мы уже говорили о том, что от выбора угла наклона крыши будут зависеть нагрузка, воспринимаемая кровлей, и, как следствие, выбор кровельного материала, который сможет противостоять осадкам и нагрузкам от этих осадков и ветра.

На данном этапе создаются чертежи конструкции будущей кровли и проводятся все необходимые расчеты. Это необходимо, в первую очередь, чтобы иметь представление об общем виде крыши и ее размерах, а также чтобы учесть все предполагаемые максимальные нагрузки.

После проектирования у вас на руках будет весь пакет документов, в которых будут указаны все размеры будущей крыши, ее площадь для закупки кровельных материалов, полная номенклатура пиломатериалов, используемых в постройке. Наличие списка с номенклатурой пиломатериала позволит не потратить лишних средств на его закупку, так как при строительстве крыши пиломатериал — это основная статья расходов.

После того, как выполнены все проектные работы, переходят непосредственно к строительным работам. При проведении работ своими руками экономится половина бюджета, который мог бы пойти на оплату строителям

При это важно помнить о соблюдении всех норм и правил, чтобы конечный результат оправдал ожидания

Стропильные фермы крыши и её виды

Стропильная система — основа крыши, которая делает упор на несущие элементы строения и служит также каркасом для различных видов материалов для кровли: утеплителей, гидроизоляции, разнообразных покрытий.

Габариты и конструкция стропил зависят от:

• приобретённого материала;
• размеров строения;
• габаритов дома;
• стройматериала для стропил;
• индивидуальных предпочтений заказчика;
• актуальных для определённого региона нагрузок на крышу.

Стропильная система имеет:

• обрешётку — брусья, в перпендикулярном направлении укладывающиеся на стропильные ноги;
• стяжки, воспринимающие растягивающие усилия;
• стойки из дерева, расположенные в вертикальном положении;
• мауэрлат — брус, монтаж которого осуществляют вдоль стены, на него делают упор стропила;
• стропильные ноги — это своего рода балки из дерева, принимающие на себя основную нагрузку крыши.

Каждый из приведённых факторов очень важен, поскольку необходимо понимать, какой тип стропильной системы будет оптимально подходить для той или другой определённой ситуации.

Когда речь заходит о малоэтажных домах, то самую большую распространённость получают конструкции из дерева. Во многих случаях применяют три вида стропильных ферм: висячие стропила, наслонные стропила и смешанную систему стропил.

Характеристика висячих стропил

Висячие стропила — это наиболее элементарный вид стропильных систем, их характеристики:

1. У стропил делают лишь несколько опорных точек, которыми выступают, в частности, несущие стены строения. В подобном случае ноги для стропил работают и на изгиб, и на сжатие. Стропильные ноги ложатся на мауэрлат — это утолщённый брус или изделие из соединённых досок. Мауэрлат прочно крепится на торце основных стен. Стропильные ноги врубают в мауэрлат, а в качестве дополнительного крепежа используют кронштейны или скобы.
2. Вся конструкция распирает ограждение стены.
3. Чтобы компенсировать распирание, создают затяжки, которые соединяют стропильные пары. В основном они устанавливаются в самом низу, благодаря чему затяжки параллельно выступают и перекрытием крыши. В некоторых вариантах их располагают выше, но тогда затяжки приобретают более мощные, ведь нагрузка на затяжки многократно увеличится.

Затяжки не только компенсируют распирающее усилие, но и не дают разъединяться стропильным ногам.

Особенности наслонных стропил

Для наслонной системы стропил дом должен быть дополнительно оборудован несущей стеной, расположенной посередине. Различают наслонные стропила по таким признакам:

1. Концы наслонных стропил должны делать упор на следующие части строения:
2. стены по периметру;
3. столбчатые опоры или основные стены, расположенные внутри.
4. Действие стропильных ног — работа на изгиб, поскольку отсутствует нагрузка на сжатие. Вот почему для монтажа наслонной системы стропил применяют более тонкие элементы, а вся конструкция намного легче. Причём экономия пиломатериалов весьма существенная.
5. Проектируя наслонные стропила, следует учитывать тот факт, что есть обратная зависимость шага ног стропил и угла ската кровли. Иными словами, чем сложнее конструкция кровли, тем чаще надо монтировать балки стропил.

Использование промежуточных опорных точек уменьшает сечение балок и длину пролёта, который надо перекрыть.

Смешанная система стропил

Конструкция комбинированной системы наиболее сложная, поскольку включает в себя части двух других видов стропил — висячего и наслонного. Применяется она для мансардной кровли. Стены комнат, которые находятся на втором этаже, образуют вертикальными опорами, эти опоры являются и промежуточными стойками для стропильных балок.

Часть стропил, которые соединяют один конец стоек, функционирует как ригель для скатов, расположенных сбоку, причём для верхней части конструкции они являются затяжкой.

Одновременно горизонтальные брусья выполняют такие функции: для верхних скатов — мауэрлат, для боковых — коньковый брус. Чтобы увеличить прочность кровли, монтируют подкосы, которые соединяют боковые скаты и вертикальные стойки.

Комбинированная система строп в изготовлении самая сложная и трудоёмкая, но эти недостатки вполне компенсируются увеличением несущих качеств кровли в отсутствии лишних опор, особенно, когда есть необходимость перекрывать значительные пролёты в здании.

Увеличить несущие качества кровли можно с помощью смешанной стропильной системы

Нагрузка на стропила по схеме

Различают три типа нагрузки:

• Постоянная. Это значение, которое не будет изменяться на протяжении всего срока эксплуатации кровли. К этой категории относят массу кровельного материала, утеплителя, гидро- и пароизоляции, обрешетки, доборных деталей кровли, а также внутренней отделки мансарды. То есть, суммированное значение массы элементов и будет ожидаемой нагрузкой. Ее средняя величина составляет 40-45 кг/м2, но не более 50 кг/м2. Желательно предусмотреть запас прочности, равный 10 % от общей массы.
• Переменная. Имеется в виду интенсивность выпадения осадков, нагрузка от снега и ветра, которые могут существенно варьироваться в зависимости от времени года или погодных условий.
• Особая. К данной группе относят экстремальные природные явления – землетрясения, торнадо, сильные ветры. В этих случаях запас прочности делают существенно больше обычного.

Обрешётка

Для перекрытия крыши нужно будет сделать обрешетку. При выборе черепицы в качестве кровельного материала обрешетка должна быть сплошной.

На фото конструктивные элементы крыши: 1. кровля крыши; 2. бордюр; 3. вентиляционный люк; 4. конек; 5. стропила (стропильная нога); 6. вспомогательные элементы; 7. контр-балка (контр-брус); 8. обрешетка крыши; 9. защитный элемент безопасности; 10. карнизный сточный желоб; 11. фриз (бордюр) стены; 12. разжело­бок или ендова; 13. водоотводная сливная труба; 14. снегозадерживающее ограждение; 15. отду­шины для вывода пара; 16. опорный мостик; 17. анкерная опорная пластина; 18. обвязочный элемент; 19. молниеотвод; 20. подсоедине­ния технического оборудования из помещений; 21. воздуховод; 22. выход на крышу; 23. лежачее слуховое (чердачное) окно; 24. стоячее слуховое окно; 25. труба (дымоход печи); 26. наклонное перекрытие крыши; 27. чердачное перекрытие; 28. разделительная стена чердачного простран­ства; 29. теплоизоляция.

Для работы требуются деревянные целостные доски, толщина которых составляет примерно 25 см

Особое внимание нужно обращать на отсутствие на них трещин и сколов. Длина досок должна быть равна двум пролетам между стропилами, т

е составлять 2 метра.

При этом стыки будут располагаться только на опорах. Расстояние между ними должно быть не больше 5 мм. Доски, применяемые для формирования конька, следует располагать на возможно более близком расстоянии один от другого. Крепление осуществляется при помощи гвоздей длиной 20 см.

Выбор варианта обрешетки зависит от типа кровельного материала.

Если предполагается создание рулонных мягких кровель, то настил обрешетки должен быть целым (сплошным). При наличии шиферной или металлической кровли подходит разряженная обрешетка.

Если есть необходимость, то можно сделать настил двойным. При этом первый слой надо уложить в стандартном порядке – параллельно коньку, а второй – вдоль спуска, перпендикулярно.

Устройство стропил для чердачного помещения

Чердак двухскатной крыши имеет самую простую висячую систему.

Для чердачного перекрытия целесообразно изготовить готовые фермы на земле, а затем их поднять на крышу, предварительно установив мауэрлат.

Фермы состоят из стропильных ног, прочно закрепленных затяжкой у нижнего основания. Можно дополнительно использовать подкосы или бабки.

Большое значение имеет закрепление затяжек на стропилах. Рекомендуется устанавливать затяжки так, чтобы их брусья располагались за линией стены на полметра, тогда отпадет необходимость дополнительно устанавливать свес.

Как изготовить стропила самостоятельно вы можете прочитать здесь.

Фермы закрепляют с помощью верхних и нижних прогонов.

Стропильная система для чердачного помещения

Составление схемы

В зависимости от особенностей кровли (одно- или двускатная, форма и т. п. ) составляется проектная документация.

Эта работа проходит в несколько этапов:

• составляется эскиз будущей кровли (на этом этапе чертеж должен иметь готовый вид кровли с проработкой стилевого оформления строения);
• прорабатываются основные кровельные элементы (на чертеже отображается степень нагрузки и количество материалов);
• схема отображает строительство кровли.

Стоит учесть, что отличия в скатных конструкциях связаны с типом стропил (висячие или наслонные), с неравномерностью углов наклона, с размерами свеса карниза. Также стоит учесть и ошибки при проектировании. Одной из наиболее распространенных из них считается ошибка с расчетом расходования материалов на весь комплекс. Процесс составления чертежных схем лучше всего доверить специалистам. Кровельная конструкция возводится в соответствии с принятыми строительными нормами

Кроме того, важно минимизировать возможные ошибки и дефекты. Так, если выбор типа кровли и способ монтажа выбраны неверно, это послужит причиной обрушения кровельной конструкции

При неверно начерченном уклоне и его возведении есть риск увеличения нагрузки на крышу. Хотя допускаются ошибки при конструкции вентиляционных элементов. Сам по себе чертеж не должен быть сложным, однако следует соблюдать правила установки всех кровельных элементов, соответственно, они должны быть прописаны. Профессионально выполненный план кровли увеличивает безопасность конструкции.

Стропильные системы двусктной крыши наслонного типа

Данный тип стропильной части крыши устанавливают в тех местах, где длина пролета достигает 10 – 16 м. Есть возможность предусмотреть любой уклон, при этом внутри дома должны присутствовать несущие стены или колонны. Верхняя часть стропильных ног стыкуется с коньковым прогоном, а нижняя – фиксируется на мауэрлате. Коньковая балка в свою очередь опирается на внутреннюю стену дома или на стойки. В применении затяжек нет надобности, поскольку нагрузка распределяется только в вертикальной плоскости.

В случае длины пролета до 16 метров, вместо коньковой балки можно использовать два боковых прогона, подпирающих стойки. Для предотвращения прогиба стропильных ног нужно установить подкосы и ригели. Если вы планируете установить мансарду, в качестве опоры под наслонные стропила можно использовать стену с высотой от 1 до 1,5 метров. Как вариант, можно установить ломаную мансардную крышу.

Во время строительных работ по установке стропильной конструкции двускатной крыши стоит учитывать такие факторы:

Источник: market-crimea.com
