Незаменимой частью системы кондиционирования любого назначения является компрессорно-конденсаторный блок (ККБ). По своему существу, ККБ представляет источник холода, с помощью которого происходит переход холодильного агента (чаще всего фреона) в состояние насыщения (процесс конденсации) для его последующего испарения в теплообменнике приточной установки или центрального кондиционера.
Базовый комплект ККБ включает в себя следующие элементы:
- Компрессор
- Конденсатор
- Система охлаждения конденсатора (зависит от типа ККБ)
- Соединительные патрубки
- Система питания, управления и защиты
- Корпус
- Кроме того, в состав стандартного комплекта ККБ дополнительно могут входить:
- Осушительный фильтр
- Смотровое окно
- Терморасширительный клапан
- Соленойдный клапан
Их совокупность называется соединительным комплектом и монтируется на жидкостной линии. Некоторые модели ККБ дополняются данными элементами еще на производстве. Наличие соединительного комплекта сказывается на цене ККБ: полностью укомплектованные блоки имеют более высокую стоимость. Однако в случае блоков с базовой комплектацией возникает проблема с подбором и закупкой дополнительного оборудования, а также потребуются дополнительные затраты на их монтаж.
Владимир Солодов выделение стредств на строительство ККБ
Установка коспрессорно-конденсаторного блока
Монтаж ККБ должен проводится только высококвалифицированными специалистами. В процессе подключения ККБ и дальнейшем выполнении пусконаладочных работ необходимо придерживаться прилагаемой к ККБ инструкции, которая является индивидуальной для каждой системы. При установке ККБ следует уделить особое внимание фреоновой магистрали, которая соединяет между собой компрессорно-конденсаторный блок и испарительный теплообменник.
По завершению монтажа ККБ, соединительная трасса проверяется на герметичность методом опрессовки. Контур заполняется азотом, после чего в испытуемом оборудовании создается пробное давление, которое на некоторую величину превышает рабочее (обычно на 25%). Время выдержки обычно не менее одних-двух суток. Контур компрессорно-конденсаторного блока выдержал гидравлические испытания, если в течении этого времени давление не снизилось.
Принцип работы компрессорно-конденсаторного блока
Компрессорно-конденсаторный блок – это оборудование, принципиальными элементами которого являются компрессор и конденсатор. На вход в ККБ поступает газообразный фреон низкого давления (от 2 до 5 атмосфер), имеющий температуру от 5 до 25 °С. За счет работы, совершаемой компрессором, хладагент сжимается, его давление значительно возрастает (от 15 до 25 атмосфер), вместе с тем происходит его нагрев (температура становится равной 60-90 °С).
Вебинар: ККБ (особенности проектирования и монтажа). Часть 1
Полученный фреон высокого давления следует в конденсатор, где происходит его переход в жидкое агрегатное состояние, т.е. конденсация. Выделившаяся при этом теплота удаляется в атмосферу через теплообменник конденсатора.
Терморасширительный вентиль (ТРВ) автоматически регулирует расход хладагента, поступающего в испаритель, а также препятствует попаданию жидкого фреона в компрессор.
Перед ТРВ на подводящем участке компрессора устанавливается осушительный фильтр, предназначенный для извлечения влаги (паров воды) от жидкого фреона и для его очищения от сторонних примесей. Эти загрязнения могут остаться после производственных, монтажных и ремонтных работ, а также появиться с течением времени в результате омывания фреоном металлической поверхности.
За счет электромагнитного (соленоидного) клапана осуществляется откачка фреона из трассы при выключении ККБ(работа компрессора в случае отсутствия или неисправности соленоидного клапана запрещена).
С помощью смотрового стекла специалист ремонтной службы может оценить состояние ККБ в случае его поломки (определяет наличие жидкого фреона в трассе).
Типы компрессорно-конденсаторных блоков
В зависимости от требуемой мощности в комплект ККБ может входить не один, а сразу несколько компрессоров. По числу контуров (компрессоров) компрессорно-конденсаторное оборудование делится на:
- одноконтурные
- двухконтурные
- трехконтурные
Часто ККБ непосредственно соединяется с внутренним блоком, находящимся в помещении. Существует возможность подключения сразу нескольких внутренних блоков к одному ККБ. Однако в данной ситуации существует вероятность неравномерного распределения хладагента между внутренними блоками.
Поэтому к одноконтурному ККБ подключают только один внутренний блок; к двухконтурному – два и так далее. То есть на каждый контур ККБ приходится равно один внутренний блок. Количество соединительных комплектов при этом равно числу компрессоров в агрегате.
Способы охлаждения компрессорно-конденсаторных блоков
В зависимости от способа охлаждения конденсатора могут быть выполнены ККБ:
- Воздушного охлаждения
- Водяного охлаждения
При выборе типа ККБ надо помнить, что большое количество теплоты, выделенное конденсатором в процессе его работы, удаляется в окружающую среду. Поэтому перед осуществлением покупки данного блока необходимо заранее определиться с местом для его установки: компрессорно-конденсаторные блоки могут быть размещены как на улице, так и в помещении, при этом помещение должны иметь принудительную систему проветривания.
Компрессорно-конденсаторные блоки данного типа являются внешними блоками обычных бытовых, промышленных или полупромышленных систем кондиционирования и сплит-систем. В качестве охладительного оборудования они предусматривают использование вентилятора: отвод теплоты, выделившейся при конденсации фреона, осуществляется с помощью созданного вентилятором воздушного потока.
ККБ воздушного охлаждения
Принципиальным моментом является тип вентилятора, входящего в комплект ККБ. Охлаждение блока может осуществляться с помощью осевого (аксиального) или центробежного (радиального) вентилятора.
Компрессорно-конденсаторный блок с использованием осевого вентилятора
ККБ с использованием осевого вентилятора требуют значительного количества воздуха для своего охлаждения, поэтому устанавливаются за пределами помещения: на внешней стороне здания, на крыше, на земле или на балконе (малогабаритный блок с вертикальным выбросом воздуха). Но при определенных условиях существует возможность монтажа компрессорно-конденсаторного блока в помещении. Циркуляция фреона обеспечивается за счет магистрали из медных труб.
Блок с осевым вентилятором отличается простотой монтажа и относительно невысокой стоимостью. Основным недостатком является ограничение по мощности (в данном вопросе он уступает блоку с водяной системой охлаждения).
Компрессорно-конденсаторный блок с центробежным вентилятором
Данное устройство конструктивно ничем не отличается от блока с осевым вентилятором. Отличие заключается лишь в типе установленного вентилятора. Использование радиального вентилятора позволяет установить данное оборудование внутри помещения.
Это, с одной стороны, является плюсом: ККБ данного типа не портит внешний фасад здания; с другой стороны, для монтажа блока требуется выделение отдельного помещения (чердак, подвал, техническое помещение). Охлаждающим воздухом при этом служит воздух, заполняющий помещение, в котором находится блок. Выброс отработанного охлаждающего воздуха обеспечивается с помощью воздуховодов.
Блок, снабженный центробежным вентилятором, как правило, стоит дешевле, чем ККБ с осевым вентилятором. Минусом является небольшая производительность, сложность самой конструкции и ее монтажа.
Вы можете бесплатно получить эскизный проект и стоимость кондиционирования
Компрессорно-конденсаторный блок с водяным охлаждением
Входит в разряд специального охладительного оборудования, изготавливаемого аналогично чиллерам. Наличие водяного охлаждения сильно ограничивает применение данного блока. Как правило, их монтируют в помещении. Охлаждение конденсатора может осуществлять разными способами.
Незамерзающая жидкость, циркулирующая по замкнутому контуру, охлаждается с помощью драйкулера (другое название — сухая градирня или сухой охладитель), которые комплектуются вентиляторами. Сухой охладитель предназначен для наружной работы.
В сухой градирне происходит незначительное охлаждение. Для более существенного изменения температуры применяются мокрая градирня открытого типа, принцип работы которой достаточно прост: жидкость охлаждается воздухом при свободном падении. При этом часть жидкости теряется при ее испарении, поэтому систему необходимо постоянно пополнять. Следует заметить, что применение мокрой градирни затруднительно в зимний период.
Для эффективного охлаждения конденсатора также применяется проточная вода.
Среди достоинств ККБ данного типа следует отметить:
- по мощности компрессорно-конденсаторные агрегатов с водяным охлаждением значительно превосходят воздушные
- на дистанцию между драйкулером (наружным блоком) и внутренним блоком почти не накладываются ограничения
- использование проточной воды проводит к значительному снижению стоимости охладительной установки
Недостатки:
- вслед за возрастанием мощности также происходит возрастание цены на ККБ водяного охлаждения
- требуют квалифицированного монтажа, перед которым обязательно выполняется гидравлический расчет
- наличие градирни может потребовать ввода дополнительных насосов
Компрессорно-конденсаторные блоки представляют собой специально созданную техническую систему, разработанную для поддержания заданных климатических параметров помещения. Предложенный на рынке широкий ассортимент данного оборудования позволяет подобрать оптимальный вариант ККБ, который при грамотном использовании будет служить Вам долгие годы.
ККБ применяются чаще всего для охлаждения воздуха в приточных системах кондиционирования воздуха, можно сказать, что это их основное применение. На рисунке представлена схема соединения ККБ и испарителя (внутреннего блока кондиционера).
По газовой линии фреон поступает в ККБ, где происходит его сжатие в компрессоре. После фреон высокого давления движется в конденсатор, где происходит его фазовый переход.
Находящийся уже в жидком фазовом состоянии фреон по жидкостной линии магистрали направляется в испаритель внутреннего блока, по пути проходя через запорный вентиль, назначение которого – регулирование расхода хладагента и исключение возможности попадания жидкого фреона в компрессор. В испарителе происходит обратный переход фреона в газообразное состояние. Повышение температуры хладагента происходит за счет теплых воздушных масс, обдувающих поверхность теплообменника и нагревающих ее. Далее процесс повторяется.
При этом фирма-производитель ККБ и испарительного блока могут отличаться. Грамотный подбор ККБ и испарителя приточной установки основан на предварительном расчете.
Источник: www.ads-vent.ru
Компрессорно-конденсаторный блок
Компрессорно-конденсаторный блок (ККБ) – важный элемент системы кондиционирования воздуха, работающей на охлаждение. Формально его иногда называют наружным блоком.
Что такое компрессорно-конденсаторный блок
Первые изобретения для охлаждения воздуха относились к полноценному замкнутому холодильному контуру. Это касалось как кондиционеров, так и низкотемпературного холодильного оборудования. Позже производство составляющих частей холодильного контура начали выполнять отдельно, в индивидуальных корпусах. Появление сплит-систем, конструктивно состоящих из двух блоков – внешнего и внутреннего, стало одним из ключевых моментов развития климатической отрасли.

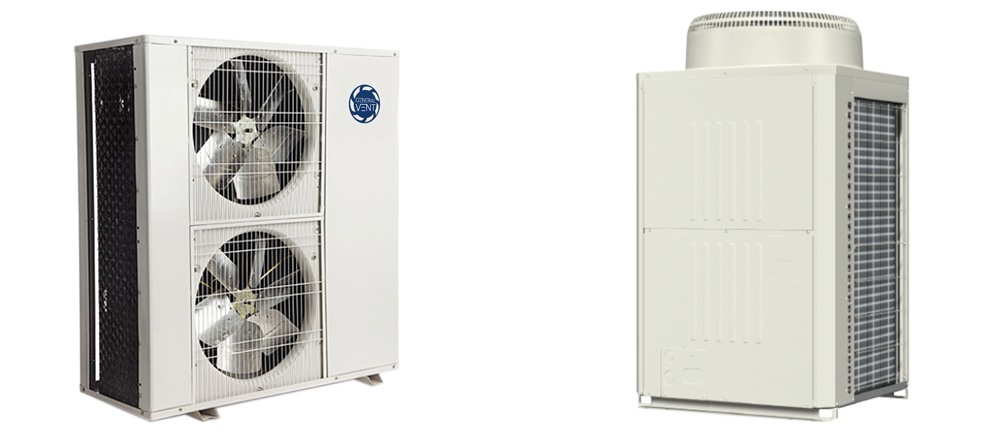

На фото: Компрессорно-конденсаторные блоки
Именно внешний блок называется компрессорно-конденсаторным блоком (сокращенно – ККБ). В нем находится компрессор, конденсатор и другие составляющие, обеспечивающие его бесперебойную работу. Однако все же называть любой внешний блок от системы кондиционирования полноценным ККБ не совсем корректно, поскольку последний должен быть подключен только к определенным видам внутренних блоков – т.е. испарителей.
Как следствие, на существующем этапе развития технологий появилась отдельная ниша климатического оборудования, которое сокращенно называют ККБ. Компрессорно-конденсаторный блок — это независимая часть холодильного контура в индивидуальном корпусе, выполненная, как правило, с учетом необходимости ее уличного размещения. ККБ может быть подключен к испарительному элементу – теплообменнику вентиляционной установки и работать совместно с ним для охлаждения воздуха в помещении, с учетом производительности и условий работы. ККБ состоит из корпуса, компрессора, уличного теплообменника-конденсатора, объединенных трубопроводами для циркуляции хладагента, также в нем предусмотрены системы автоматики и управления.
Классификация компрессорно-конденсаторных блоков
Существуют ККБ различных видов, отличающихся характеристиками, конструктивным исполнением и рабочими характеристиками.
На фото: Компрессорно-конденсаторные блоки, схема ККБ
Подбор решения для конкретного проекта выполняют, исходя из особенностей предполагаемого места установки и назначения устройства. И в том, и в другом случае есть свои плюсы и минусы. Так, воздушный конденсатор уличного использования часто применяют по причине простоты и удобства монтажа и эксплуатации.
Однако в случае установки оборудования внутри помещения более удобным вариантом может стать конденсатор водяного охлаждения. Его преимущества – стабильность поддержания параметров (отсутствие зависимости от температуры наружного воздуха), свободное и удобное обслуживание в любое время года. Но конденсатор водяного охлаждения требует монтажа и наладки еще одного дополнительного водяного контура – например, с сухими градирнями. Это существенно увеличивает стоимость конструкции, усложняет монтаж и обслуживание.
Для интенсификации процесса теплообмена между воздухом и холодильным агентом теплообменник-конденсатор принудительно обдувают вентиляторами. Почти в 100% случаев — это осевой вентилятор, который располагает низким напором воздуха и способен обеспечить решение задачи отвода тепла в случае монтажа ККБ непосредственно на улице. ККБ с вентиляторами центробежного типа используются в случаях, когда воздух от теплообменника необходимо вывести на улицу или отвести в сторону через воздуховоды небольшой протяженности.
На фото: ККБ с одним холодильным контуром, ККБ с двумя холодильными контурами
Многоконтурный ККБ существенно сложнее в конструктивном отношении по отношению к стандартному исполнению и, как следствие, используется намного реже. По температурному режиму работы потребителя выделяют следующие группы ККБ:
- высокотемпературные;
- среднетемпературные;
- низкотемпературные.
Устройство компрессорно-конденсаторных блоков
Как уже говорилось выше, ККБ – это часть полноценного холодильного контура, в котором обязательно присутствуют компрессор и конденсатор. Однако для обеспечения их эффективной и бесперебойной работы также необходимы и другие вспомогательные элементы: вентилятор обдува теплообменника конденсатора, датчики температуры, расхода холодильного агента и воды (в случае использования конденсатора водяного охлаждения), система автоматики, защитные устройства — реле давления, также могут быть установлены отделители жидкости и масла, линейный ресивер или прочие устройства, позволяющие ККБ стабильно поддерживать параметры и работать в широком диапазоне рабочих условий.

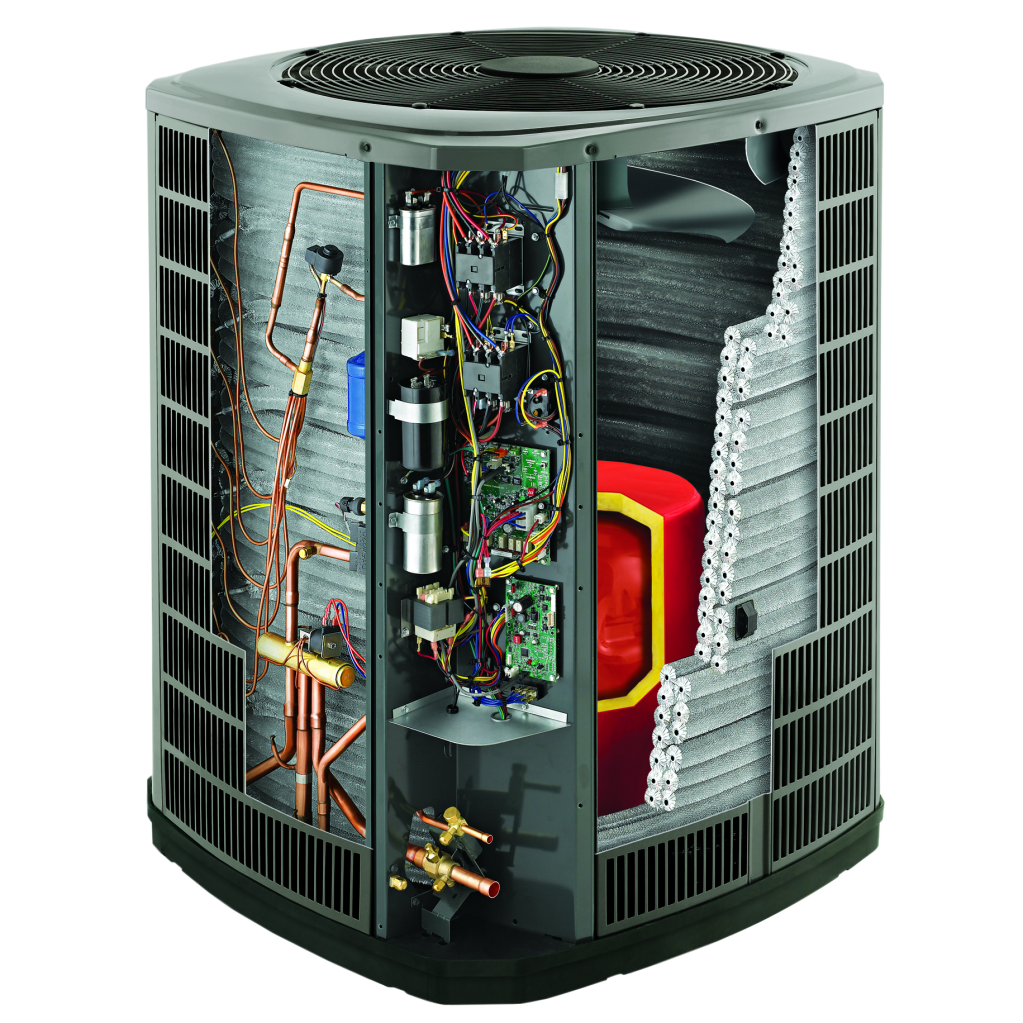

На фото: Устройство ККБ
Принцип работы
Самый популярный профессиональном рынке тип ККБ – высокотемпературный (используемый в системе кондиционирования) с воздушным конденсатором и осевым вентилятором. Такой блок работает по следующему принципу.
На фото: Принцип работы ККБ
Через патрубок большого диаметра, на входе в корпус ККБ, холодильный агент в газообразном состоянии всасывается в компрессор, проходя предварительно через отделитель жидкости. Далее через маслоотделитель (при его наличии) он попадает непосредственно в теплообменник конденсатора, где конденсируется и собирается в линейном ресивере (если он установлен), после чего уже в жидком сконденсированном состоянии подается по жидкостному трубопроводу в систему к потребителю (испарителю). Более подробно порядок работы рассмотрен в статье «Принцип работы ККБ».
Подбор компрессорно-конденсаторных блоков на примере работы с воздухоохладителем
Как и любое специализированное оборудование, ККБ должен подбираться для работы в составе всей системы и рассчитываться исходя из условий работы совместно с испарителем (воздухоохладителем).
- количество воздуха, который должен проходить через воздухоохладитель, м3/ч;
- разность температур между поступающим и выходящим из воздухоохладителя воздухом, Δt, ⁰С.
На основании этих данных осуществляется расчет мощности воздухоохладителя по формуле:
Qох.=0,44•L• Δt, кВт,
где Qох. – искомая величина мощности воздухоохладителя, кВт.
Полученное значение увеличиваем на 10%-15% и получаем необходимую производительность ККБ. Пример расчета можно посмотреть в статье «ККБ для приточной установки: Расчёт и подбор ККБ».
Внешняя обвязка компрессорно-конденсаторных блоков линейной автоматикой
Для полноценной работы всей холодильной цепочки помимо ККБ и теплообменника-испарителя необходимо наличие промежуточных компонентов из линейной автоматики — дросселирующего устройства, а также — устройств контроля и защиты: фильтра, соленоидного вентиля, смотрового стекла и термостата контроля обмерзания испарителя.
Выбор испарителя напрямую влияет на тип и характеристики ККБ, который будет использоваться в системе. Для соединения и согласованной работы ККБ и испарителя как минимум необходимо дросселирующее устройство, в роли которого, как правило, выступает ТРВ (терморегулирующий вентиль). ТРВ, соленоидный вентиль, фильтр-осушитель, смотровое стекло в комплекте с индикатором влажности – эти элементы составляют соединительный комплект. Именно последовательное соединение этих элементов обеспечивает эффективное, безопасное и надежное функционирование всей системы.
На фото: Схема обвязки ККБ
- соленоидный вентиль, служащий для отсечения линии высокого давления холодильного агента от линии низкого давления на случай остановки системы или ее обслуживания;
- фильтр-осушитель, служащий для очистки хладагента и компрессорного масла от механических загрязнений и возможной влаги;
- смотровое стекло/индикатор влажности, служащее для визуального контроля стабильности подачи жидкого хладагента на вход в ТРВ и работоспособности фильтра-осушителя;
- ТРВ, в котором происходит резкое понижение давления холодильного агента (дросселирование), снижение его температуры, регулируется количество хладагента, поступающего в испаритель.
Такой соединительный комплект подбирается для каждого ККБ индивидуально в зависимости от производительности системы и диаметров трубопровода и чаще всего идет как дополнительная опция. (Детали в статье «Обвязка компрессорно-конденсаторного блока»)
После дросселирования жидкий фреон с температурой, пониженной до необходимого уровня, поступает в испаритель, где кипит, охлаждая ту или иную среду, и уже в газообразной фазе по фреоновому трубопроводу большего диаметра поступает назад в ККБ для дальнейшего сжатия компрессором. Без соединительного комплекта, а именно без ТРВ, стабильная и надежная работа системы невозможна. Обратим внимание, что не менее важным компонентом системы защиты является термостат контроля рабочей температуры испарителя, при надлежащей настройке предотвращающий возможный заброс не выкипевшего хладагента в жидкой фазе на вход компрессора и исключающий возможность повреждение компрессора вследствие работы на несжимаемой среде.
Монтаж ККБ
Место установки ККБ выбирается в зависимости от назначения и производительности. Так, если ККБ имеет небольшую производительность, то монтаж может быть осуществлен на стене на кронштейнах или на грунте с креплением к специальной раме. При большей производительности ККБ размещается на грунте или на перекрытиях строительных конструкций. Причем по причине наличия вибрации установка ККБ производится на массивных рамах, которые компенсируют и снижают ее передачу на строительные конструкции. Также, в процессе монтажа между ККБ и рамой необходимо предусмотреть виброгасители, которые дополнительно снижают уровень вибрации, передаваемый на раму.
На фото: Монтаж оборудования
Область применения ККБ
Как правило, ККБ применяется для подключения секции охлаждения в центральном кондиционере. Такие ККБ относятся к высокотемпературным и используются именно для систем кондиционирования. Средне- или низкотемпературные ККБ применяются для подключения к испарителям в торговых прилавках-ларях, камерах хранения охлажденных и замороженных грузов, либо их подключают к отдельному воздухоохладителю, установленному для охлаждения воздуха непосредственно в помещении.
На фото: Компрессорно-конденсаторные блоки
Эксплуатация ККБ
Эксплуатация ККБ, работающего в системе вентиляции, требует особого внимания. В первую очередь необходимо учесть следующее:
1. Не следует использовать ККБ в местах повышенной влажности или с высоким уровнем пожаро- и взрывоопасности.
2. Электропитание необходимо рассчитывать, ориентируясь на мощность ККБ, кабель обязательно должен быть заземлен.
3. При использовании ККБ с конденсатором воздушного охлаждения важно обеспечить свободную циркуляцию воздуха в должном объеме. Для устройств с водяным охлаждением необходимо обеспечить стабильность надлежащего расхода и параметров воды через конденсатор.
4. Подбор, расчет и дальнейшая эксплуатация ККБ производятся из первоначальных условий расчета и изменение этих условий недопустимо.
5. Исходя из требований эксплуатации и согласно периоду регламентных работ, необходимо производить своевременное обслуживание ККБ.
В технической документации каждого ККБ обязательно указываются все условия его эксплуатации.
Производство ККБ
Начиная с 2019 году на заводе «Рефкул» в Калужской области компанией DANTEX было налажено производство российских ККБ с применением зарубежных комплектующих. На заводе имеется свое конструкторское бюро, которое производит детальную проработку, компоновку, а также аэро- и гидродинамические расчеты для выпускаемого оборудования с применением новейших вычислительных комплексов.
Источник: dantex.ru
Что такое компрессорно-конденсаторный блок
Компрессорно-конденсаторный блок (ККБ) — это одна из важнейших частей системы охлаждения воздуха. В нем происходит подготовка жидкого хладагента для дальнейшего испарения в теплообменнике непосредственного расширения.
- Устройство компрессорно-конденсаторного блока
- Типы компрессорно-конденсаторных блоков
- Как выбрать компрессорно-конденсаторный блок
- Установка
Чаще всего компрессорно-конденсаторный блок используется в сочетании с вентиляционными установками, оборудованных системами прямого охлаждения, или внутренними блоками сплит-систем канального, настенного, шкафного и других типов. Система кондиционирования воздуха с использованием ККБ представляет собой одно из самых доступных и дешевых решений.
Как устроен компрессорно-конденсаторный блок
В состав ККБ входят следующие элементы:
- Компрессор (один или более)
- Система управления и электропитания
- Теплообменник конденсатора (кроме варианта исполнения с выносным конденсатором)
- Осевой или центробежный вентилятор
Кроме того для функционирования системы холодоснабжения компрессорно-конденсаторный блок оборудуется соединительным комплектом, в состав которого входят:
- Терморасширительный вентиль
- Фильтр-осушитель
- Смотровое стекло
- Соленоидный клапан
Популярные модели
Типы компрессорно-конденсаторных блоков
- ККБ воздушного охлаждения с осевыми вентиляторами. Этот тип выбирают в случае установки блока на улице. Это наиболее дешевый вариант исполнения, требующий достаточно свободного места на улице, чтобы снабжать блок необходимым количеством воздуха для охлаждения конденсатора.
- ККБ воздушного охлаждения с центробежными вентиляторами. Такой тип выбирают при установке блока внутри технических помещений и присоединении его к системе воздуховодов, по которым будет поступать и отводиться наружный воздух для охлаждения конденсатора. Этот вариант подходит для объектов, где нет места для установки ККБ на самом здании или около него.
- ККБ водяного охлаждения используется в случае установки блока внутри технических помещений и использовании градирни для обеспечения водяного охлаждения конденсатора. Вариант с водяным охлаждением позволяет уменьшить размеры ККБ и установить его внутри помещения с минимальными потерями по занимаемой площади. Дополнительным преимуществом является возможность установить ККБ и градирню на большом расстоянии друг от друга.
- ККБ с выносным конденсатором применяется, когда блок устанавливается внутри технических помещений, а теплообменник конденсатора выносится из помещения на улицу. Данный вариант позволяет максимально минимизировать занимаемую площадь в техническом помещении.
Как выбрать компрессорно-конденсаторный блок
Выбирая ККБ необходимо учитывать следующие параметры:
Тип ККБ, выбор которого зависит от площади технического помещения, свободного пространства для установки ККБ и имеющихся финансовых средств.
- Температура кипения в испарители
- Температура конденсации (или температура воздуха на улице в расчетный летний период)
- Нагрузка на ККБ
- Тип фреона
- Количество контуров
Все эти данные необходимо сообщить специалистам компании-поставщика, которые подберут вариант, максимально отвечающий вашим потребностям.
Установка компрессорно-конденсаторных блоков
Монтаж и установку ККБ должны производить специализированные организации, персонал которых прошел соответствующее обучение и получил сертификаты по монтажу данного оборудования. Для подключения блока потребуется специализированное оборудование и инструмент. В некоторых случаях, при монтаже блоков большой мощности, потребуется дозаправка или полная заправка фреоном.
Источник: www.topclimat.ru
Компрессорно-конденсаторный блок: устройство и методы подбора
Компрессорно-конденсаторный блок или ККБ — это часть холодильного контура холодильной машины раздельного типа, предназначенная для подготовки жидкого хладагента и дальнейшей передачи его в испаритель.
Что такое компрессорно-конденсаторный блок.
Компрессорно-конденсаторный блок или ККБ — это часть холодильного контура холодильной машины раздельного типа, предназначенная для подготовки жидкого хладагента и дальнейшей передачи его в испаритель. В испарителе хладагент отбирает тепло из воздуха и закипает, переходя в парообразное состояние. При этом температура воздуха, проходящего через испаритель, снижается. Соответственно, компрессорно-конденсаторный агрегат является частью системы вентиляции или центрального кондиционирования воздуха.
Классификация компрессорно-конденсаторных блоков
Устройство компрессорно-конденсаторных блоков
Компрессорно-конденсаторный блок может быть частью системы кондиционирования воздуха раздельного типа (сплит-системы) с различными исполнениями внутренних блоков: канальным, кассетным, настенным и т.д.
ККБ также может быть частью системы центрального кондиционирования или вентиляции воздуха, т.е. частью приточной установки с секцией фреонового охлаждения воздуха. Именно этим компрессорно-конденсаторным блокам посвящена данная статья.
- вентилятор;
- компрессор;
- конденсатор;
- регулятор потока хладагента (ТРВ или электронный ТРВ);
- система управления ККБ – контроллер или шкаф управления приточной установкой;
- фильтр-осушитель, смотровое стекло и соленоидный (электромагнитный) клапан – являются опциями и заказываются дополнительно как соединительные комплекты.
Компрессорно-конденсаторные агрегаты большой мощности могут дополнительно комплектоваться устройствами защиты (фазовыми мониторами, магнитными расцепителями, тепловыми реле перегрузки) и выпускаться в малошумном и сверхмалошумном исполнении.
Холодильный контур системы центрального кондиционирования на базе приточной установки и компрессорно-конденсаторного блока состоит из секции охлаждения приточной установки (испаритель), внешнего ККБ и соединительного комплекта.
Подбор компрессорно-конденсаторных блоков
В некоторых случаях хорошо проработанный проект позволяет исключить необходимость подбора компрессорно-конденсаторных блоков и элементов соединительного комплекта. Но зачастую подбор ККБ приходится осуществлять монтажным организациям самостоятельно, неся при этом ответственность за правильную работу всей системы. Чтобы облегчить им задачу, некоторые производители компрессорно-конденсаторных агрегатов дают рекомендации по использованию элементов соединительного комплекта, мощности испарителя, диаметров трубопроводов и условиям их монтажа.
|
