Монтажный горизонт для домов протяженностью менее 100 м устанавливают единым на весь дом. При протяженности домов свыше 100 м монтажный горизонт устанавливают единым на участке между температурными швами. Монтажный горизонт определяют по результатам нивелирования от рабочих реперов разбивочной основы, создаваемой на перекрытии этажа. Затем выставляют маяки на местах установки панелей по два маяка на каждую панель в соответствии с высотой монтажного горизонта в заданных точках. [34]
Монтажный горизонт для домов протяженностью менее 100 м устанавливают единым на весь дом. При протяженности домов свыше 100 м монтажный горизонт устанавливают единым на участке между температурными швами. Монтажный горизонт определяют по результатам нивелирования от рабочих реперов разбивочной основы, создаваемой на перекрытии этажа. Затем выставляют маяки на местах установки панелей по два маяка на каждую панель в соответствии с высотой монтажного горизонта в заданных точках. [35]
Для обеспечения монтажа конструкций в многоэтажных зданиях или многоярусных сооружениях на монтажные горизонты должны быть вынесены опорные точки, закрепляющие оси на исходном горизонте. Такие точки на монтажном горизонте образуют сеть геодезического обоснования. Число опорных точек, передаваемых на монтажные горизонты, зависит от размеров здания или сооружения в плане и технологии строительно-монтажного процесса. [37]
Работа геодезиста на стройке без помощника. Вынос осей на монтажный горизонт.
Монтажный горизонт для домов протяженностью менее 100 м устанавливают единым на весь дом. При протяженности домов свыше 100 м монтажный горизонт устанавливают единым на участке между температурными швами. Монтажный горизонт определяют по результатам нивелирования от рабочих реперов разбивочной основы, создаваемой на перекрытии этажа. Затем выставляют маяки на местах установки панелей по два маяка на каждую панель в соответствии с высотой монтажного горизонта в заданных точках. [41]
Методика геодезического обслуживания, изложенная ранее, предусматривает строительство подземной части зданий. Завершающей геодезической работой при этом является вынос строительных осей и отметок на фундаменты возводимого здания.
С помощью геометрического нивелирования на цокольной части здания создается нулевой горизонт, который не является горизонтом чистого пола первого этажа. Последний несколько возвышается над цоколем и плоскостью подвального перекрытия. Поэтому нивелированием выносят отметку условного уровня, в практике строительства он носит название исходного горизонта, на котором строится плановая разбивочная сеть. Пункты этой сети по мере возведения здания используют как опорные для передачи их координат на монтажные горизонты. Монтажным горизонтом называется условная плоскость, находящаяся в нижнем уровне основания монтируемых элементов конструкций. [43]
Исходный и монтажный горизонты
ДЕТАЛЬНАЯ РАЗБИВКА ЗДАНИЙ И СООРУЖЕНИЙ
Сущность детальной разбивки
Основными видами геодезических работ при детальной разбивке:
Перенесение отметки на монтажный горизонт
— разбивка котлованов и траншей для проведения земляных работ;
— разбивка осей для возведения фундаментов;
— разбивка осей для монтажа строительных конструкций.
СНиП 3.01.03-84 “Геодезические работы в строительстве”
ГОСТами “Система обеспечения точности геометрических параметров в строительстве”
Обноска, вынесение осей на обноску, закрепление осей
Рис. 10.1. Сплошная обноска
Стороны обноски должны быть параллельны основным осям, прямолинейны и горизонтальны.
Рис. 10.2. Разбивочные оси
Геодезическое обеспечение разработки котлованов и траншей
Разбивка контура котлована проводится по разбивочному чертежу, на котором указаны
На местность выносится проекция контура фундамента и линия верхней бровки котлована
Передача осей и отметки на дно котлована
Рис. 10.3. Передача отметки на дно котлована
Рис. 10.4. Передача отметки на монтажный горизонт
Геодезические работы при сооружении фундаментов
по конструкции: сплошные, ленточные, столбчатые и свайные;
по способу изготовления – монолитные и сборные.
Сплошной фундамент – железобетонная плита под всей площадью здания
Под металлические колонны в фундаментах устанавливаются анкерные болты для крепления колонн. Отклонения анкерных устройств по высоте и в плане не должно превышать 5 мм.
Для продолжения разбивочных работ внутри здания на верхней плите фундамента устанавливаются знаки (скобы, арматура, штыри), закрепляющие основные оси.
Исполнительные схемы
Исходный и монтажный горизонты
Монтажный горизонт – условная плоскость, проходящая через опорные площадки монтируемых элементов конструкций на каждом этаже.
Разбивочная основа на исходном горизонте создается в виде простых геометрических фигур
1) Предварительно запроектированные точки сети переносят на исходный горизонт. Используют способы: полярный, прямоугольных координат и створов от знаков, закрепляющих основные оси сооружения.
2) Затем по этим точкам прокладывается полигонометрический ход. Вычисление координат осуществляется в условной системе.
3) Сравниваются фактические и проектные координаты вычисляются поправки координат (редукции).
4) Осуществляется перемещение точек в проектное положение.
5) Прокладывается контрольный полигонометрический ход.
Высотная геодезическая основа создается методом геометрического нивелирования. В некоторых случаях отметки плоскостей или отдельных точек проекта задаются от условной поверхности, например, от уровня чистого пола первого этажа и обозначаются вверх со знаком “плюс”, а вниз – со знаком “минус”.
На монтажные горизонты
Проектирование основных точек и передача отметок
Для обеспечения необходимой точности монтажа конструкций в многоэтажных зданиях или многоярусных сооружениях на монтажные горизонты каждого этажа (яруса) должны передаваться точки разбивочных осей, закрепленных на исходном горизонте.
Создание разбивочной основы на монтажном горизонте – это построение и закрепление на перекрытии каждого этажа системы основных осей здания и разбивочных (базовых) осей по границам монтажных захваток (как правило, последние совпадают с межсекционными осями), а также реперов для высотной разбивки на монтажном горизонте.
Построение плановой разбивочной основы на монтажном горизонте начинается с передачи точек основных разбивочных осей, закреплённых на исходном горизонте, по высоте.
Проектирование точек геодезической сети на монтажный горизонт может осуществляться способом вертикальной плоскости с помощью теодолита или способом вертикальной линии с помощью зенит-приборов.

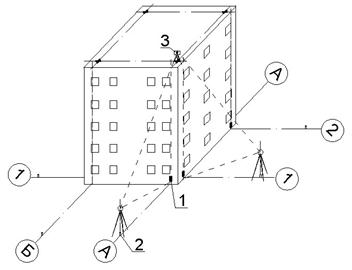

Рис. 5.3.1. Схема перенесения осей с исходного на монтажный горизонт наклонным проектированием
Способ вертикальной плоскости (наклонного проектирования) заключается в построении вертикальной плоскости теодолитом (рис. 5.3.1.). Предварительно разбивочные оси выносят на цоколь здания, отмечая их цветными рисками.
Теодолит ставят точно в створе разбивочной оси над створным знаком 2, закрепляющим разбивочную ось. Зрительную трубу наводят на риску 1, нанесённую на цоколь здания, и при закреплённом положении горизонтального круга поднимают ее в вертикальной плоскости.
На монтажном горизонте ставят штатив 3 с визирной маркой и, перемещая марку, добиваются, чтобы штрих марки попал в перекрестие нитей сетки зрительной трубы. С помощью отвеса положение визирной марки проектируют на плоскость монтажного горизонта. Ту же работу повторяют при другом положении вертикального круга. Расстояние между двумя рисками, полученными при двух положениях вертикального круга теодолита, делится пополам и полученная средняя риска принимается за искомое положение оси на перекрытии.
Аналогичным образом выносят положение разбивочных осей на монтажный горизонт со всех сторон здания.
При использовании способа вертикальной линии разбивочные точки передаются по высоте с помощью зенит-прибора методом вертикального проектирования.
Проектирование осуществляется с помощью специальных приборов вертикального визирования.
При перенесении точек опорной разбивочной сети с исходного горизонта способом вертикального проектирования (рис. 5.3.2.) в перекрытиях зданий предусматриваются отверстия размером не менее 15X15 см.
Над опорной точкой на исходном горизонте центрируется зенит-прибор, а над отверстием монтажного горизонта укрепляется палетка из оргстекла, с нанесённой на нее координатной сеткой в виде взаимно перпендикулярных линий, выходы которых оцифровываются. Горизонтальная нить сетки нитей зенит-прибора устанавливается параллельно одной из сторон координатной сетки и на горизонтальном круге ставится отчёт равный нулю градусов. В этом положении с палетки снимается отсчёт относительно оцифрованных линий координатной сетки палетки. Далее прибор поворачивают на 180 градусов и снова берут отсчёт по палетке. Аналогичную работу повторяют при отсчётах по горизонтальному кругу 90°и270°.
 |
Средние значения из каждых двух парных отсчётов покажут координаты точки на палетке. Положение опорной точки с палетки переносятся на монтажный горизонт и соответствующим образом закрепляется.
После перенесения опорных точек на монтажный горизонт проводят контрольные измерения расстояний между этими точками. Полученные расстояния должны быть равны расстояниям между соответствующими точками на исходном горизонте.
Рис. 5.3.2. Способ вертикального
Число точек разбивочной сети, необходимых для передачи на монтажные горизонты, зависит от размеров здания и не должно быть менее трех. Перенесенные точки закрепляют и относительно них строят разбивочную сеть данного горизонта.
Построение плановой сети на монтажном горизонте, проводят так же как и на исходном горизонте.
Высотная сеть на монтажном горизонте создаётся методом геометрического нивелирования относительно реперов, расположенных на исходном горизонте. При этом используется способ передачи отметки на высокую точку сооружения. На исходном и монтажном горизонтах устанавливают нивелиры (рис. 5.3.3.). На реперах, между которыми передаются отметки, устанавливают рейки.
Берут отсчеты a1 и b2 по рейкам и a2 и b1 по подвешенной рулетке. Отметку рабочего репера на монтажном горизонте вычисляют по формуле
где Hи – отметка репера на исходном горизонте.
 |
Рис. 5.3.3. Передача отметки на высокую точку сооружения
Дата добавления: 2013-12-12 ; Просмотров: 3467 ; Нарушение авторских прав?
Источник: dom-srub-banya.ru
Перенос осей и отметок на монтажные горизонты
Под монтажным горизонтом понимается условная плоскость, проходящая через опорные площадки возведенных несущих конструкций определенного этажа или яруса надземной части здания.
Для детальной разбивки осей на монтажном горизонте точки базисной сети, определяющие положение осей, переносятся с исходного на монтажный горизонт. Эта работа может выполняться наклонным проецированием с помощью теодолита или вертикальным проецированием с помощью специальных высокоточных приборов вертикального проецирования.
Способ наклонного проецирования целесообразно применять при возведении зданий малой и средней этажности и при условии больших свободных территорий в границах строительной площадки. При этом способе теодолит устанавливается на некотором расстоянии от здания точно в створе переносимой оси.
Труба теодолита ориентируется по точке на исходном горизонте, затем, поднимая ее в вертикальной плоскости, по вертикальной нити фиксируется направление оси на перекрытии монтажного горизонта. Действия повторяют при другом положении круга теодолита и из двух положений оси отмечают среднее (см. рис. 7.1). Подобным образом определяют положение оси в перпендикулярном направлении и в пересечении получают на монтажном горизонте проекцию соответствующей точки исходного горизонта.
При способе вертикального проецирования зенит-прибор центрируется над точкой на исходном горизонте. Проецирование выполняется на специальную палетку с координатной сеткой, по которой можно брать отсчеты (рис. 9.1). Для повышения точности отсчеты но палетке берут при четырех положениях прибора: 0°, 90°, 180°, 270°. По этим отсчетам вычисляют положение переносимой точки.
После переноса базовой фигуры на монтажном горизонте выполняют контрольные измерения всех расстояний и углов между точками. Величины измеренных на монтажном горизонте элементов сравнивают с аналогичными на исходном горизонте. В случае недопустимых расхождений перенос повторяют.
Рис. 9.1. Перенос осей по вертикали:
1 — точка на исходном горизонте, 2 — проекция точки на монтажный горизонт, 3 — металлический знак, 4 — ось, 5 — палетка; 6 — калька с координатной сеткой
Высотным разбивочным обоснованием на монтажном горизонте служат рабочие реперы, отметки которых получены от исходных реперов высотной разбивочной основы. На монтажный горизонт переносят не менее двух реперов в зависимости от числа секций. Рабочими реперами могут служить закладные детали в конструкциях данного этажа или откраски на строительных конструкциях.
Отметки на монтажный горизонт могут передаваться методом геометрического нивелирования с применением двух нивелиров (или одного переносного) и стальной компарированной рулетки. Для этого на исходном и монтажном горизонтах (рис. 9.2) устанавливаются нивелиры (можно переносить один нивелир). На реперах, между которыми передаются отметки, устанавливают рейки.
По рейкам с помощью нивелиров берут отсчеты а и Ь, а по подвешенной рулетке — отсчеты Ц и 12.
Рис. 9.2. Перенесение отметки на монтажный горизонт
Разность отсчетов 1=12-1] необходимо исправить поправками за компарирование и температуру. Искомая отметка вычисляется по формуле
Передача отметки на монтажный горизонт может быть выполнена перенесением и фиксацией отметки на строительных конструкциях и исходном горизонте и путем вертикального линейного промера по строительным конструкциям до соответствующей откраски на монтажном горизонте.
Для удобства пользования стараются на монтажном горизонте зафиксировать отметку, кратную целым метрам или полуметрам.
Источник: ozlib.com
Построение разбивочной сети на монтажном горизонте
После разбивки на местности главных (основных) осей сооружения и закрепления их пунктами внешней разбивочной сети здания производят детальную разбивку и закрепление всех строительных осей, для чего обычно пользуются обноской.
Обноска представляет собой временное сооружение, устанавливаемое по периметру здания на удалении 3-5 м от бровки котлована. Обноска бывает сплошной и прерывистой, а по используемому материалу — деревянной и металлической.
Деревянная обноска (рис. 1, а) состоит из двухметровых столбов, вкапываемых в грунт на глубину 1,0-1,2 м через каждые 2,5-3,0 м по периметру, и обрезных досок толщиной 30-50 мм, прибиваемых к внешней стороне столбов так, чтобы их верхние кромки были в горизонтальной плоскости. Для соблюдения этого условия на столбах предварительно с помощью нивелира намечают точки с одинаковыми высотами. Стороны обноски также должны быть параллельны осям сооружения.
Рис. 1. Обноска
Инвентарные металлические обноски (рис.1, б) состоят из двухметровых стоек и металлических труб, которые рассчитаны на многократное использование. Устанавливается металлическая обноска аналогично деревянной.
На обноску от пунктов внешней разбивочной сети с помощью теодолита переносят главные (основные) оси сооружения. Остальные оси (промежуточные, установочные) непосредственно разбивают на досках обноски, откладывая рулеткой расстояния по их верхней кромке. Оси предварительно фиксируют карандашом, а после увязки измерений окончательные положения осей фиксируют откраской или гвоздем.
На инвентарной металлической обноске положение осей фиксируется подвижным хомутом с табличкой, обозначающей наименование оси.
Разбивка осей проверяется и принимается по акту. Отклонения габаритных размеров сооружения не должны превышать допусков, принятых для разбивочных работ. В процессе строительства положение осей на обноске периодически контролируется от главной (основной) оси промерами рулеткой.
Обноска предназначается главным образом для обеспечения работ по устройству котлованов и возведению фундаментов.
Разбивочные работы на исходном монтажном горизонте.
Для возведения наружной части сооружения на исходном монтажном горизонте создается внутренняя разбивочная сеть здания и надежно закрепляется.
Монтажный горизонт — это условная горизонтальная плоскость, проходящая через проектные отметки низа монтируемых конструктивных элементов. Монтажный горизонт первого этажа является исходным.
Пункты внутренней разбивочной сети располагают на перекрытии подвала или непосредственно на блоках фундамента. Количество пунктов и форма внутренней разбивочной сети зависят от размеров и назначения сооружения, методов производства строительно-монтажных работ и других факторов.
При строительстве сравнительно небольших зданий четырьмя пунктами закрепляются продольные и поперечные основные оси (рис.2), в зданиях сложной конфигурации закрепляются главные оси (см. рис. 3). Иногда для крупногабаритных сооружений внутренняя разбивочная сеть создается в виде нескольких фигур, повторяющих контур сооружения. При этом стороны сети располагают также параллельно основным осям сооружения, чтобы внутренние и монтажные оси можно было выносить непосредственно линейными измерениями или простейшими способами перпендикуляров и створов.
Местоположение пунктов внутренней разбивочной сети определяют с пунктов внешней разбивочной сети сооружения. Например, чтобы вынести пункты, расположенные в точках пересечения основных осей (см. рис. 2), теодолит выставляют над пунктом 1 внешней разбивочной сети и трубу наводят на пункт 1. На исходном монтажном горизонте фиксируют направление 1-1/. Потом теодолит устанавливают на пункте 2 и наводят на пункт 2. В пересечении направлений 1-1/ и 2-2/ находят положение первого пункта (I) внутренней разбивочной сети и фиксируют прочерчиванием карандашом или откраской. Аналогично выносят пункты II, III и IV.
Правильность разбивки контролируют измерениями расстояний и прямых углов. Окончательные положения пунктов надежно закрепляют на исходном горизонте дюбелями или керном на закладных деталях (рис. 3) и маркируют несмываемой краской.
Высотной разбивочной основой на исходном монтажном горизонте служат рабочие реперы, совмещаемые, как правило, с пунктами внутренней разбивочной сети. Количество реперов зависит от сложности сооружения, но их должно быть не менее двух. Отметки этих реперов определяют методом геометрического нивелирования от реперов внешней разбивочной сети.
Детальные разбивочные работы на исходном и других монтажных горизонтах сводятся обычно к построению внутренних и монтажных осей, фиксирующих плановое положение отдельных конструкций и элементов сооружения. Разбивку осей производят от пунктов внутренней разбивочной сети.
При использовании способа створов (см.рис.2) теодолит устанавливают на пункте I основной оси и наводят трубу на пункт IV. По линии I-IV откладывают расстояния до выносимых поперечных осей и закрепляют их рисками. Выполнив аналогичные действия по основной оси II-III, выносят вторые концы поперечных осей. Затем оси фиксируют проволоками или закрепляют откраской.
Рис. 2. Схема размещения внутренней и внешней разбивочных сетей
Рис. 3. Пункт внутренней разбивочной сети
От пунктов, закрепляющих главные оси сооружения, детальные разбивочные работы производят обычно способом перпендикуляров. Теодолит устанавливают в точке пересечения главных осей (центральный пункт) и наводят трубу на пункт, расположенный в конце продольной главной оси. По визирной линии откладывают рулеткой расстояние до поперечной оси и фиксируют его.
Переносят теодолит на вынесенную точку и строят прямой угол. Полученную ось закрепляют откраской или керном по закладным деталям. При крупнопанельном строительстве монтажные оси закрепляют откраской в виде рисок (рис. 4), определяющих плановое положение отдельных конструктивных элементов.
Рис. 4. Детальная разбивка осей на монтажном горизонте
Отметку монтажного горизонта выносят от реперов внутренней разбивочной сети методом геометрического нивелирования и закрепляют горизонтальными рисками или маячными прокладками.
Источник: studbooks.net
63. Передача отметок на дно котлована и монтажный горизонт.
Для передачи отметок на дно котлована с крутыми откосами или на монтажный горизонт используют методы геометрического или тригонометрического нивелирования. При этом должны быть известны отметки ближайших реперов Нрп и проектные отметки на дне котлована Нк или монтажном горизонте Нм (рис. 67). Непосредственно из рисунка видно, что «проектные рейки» на монтажном горизонте bм и на дне котлована bк будут:
bм = Нрп + а + сd — Hм, bк = Нрп + а’ + c’d’ — Hк,
где а и а’ — отсчеты по черным сторонам реек, установленных на репере,
сd и c’d’ — длины отрезков определяемые по отсчетам на рулетках, подвешенных на кронштейнах соответственно на монтажном горизонте и на верхней бровке откоса котлована и натянутых вертикально с помощью грузов.
Схема передачи отметок методом геометрического нивелирования
Погрешность передачи отметки методом геометрического нивелирования с использованием рулетки и реек составляет около 4 мм, если принять погрешность одного отсчета по рейке и рулетке равной 2 мм (2 . √4).
Метод тригометрического нивелирования, выполняемый с помощью технического теодолита, на порядок менее точен по сравнению с геометрическим и сводится к вычислению и построению вертикального угла n и закреплению соответствующей этому углу точки С с заданной проектной отметкой Нпр (рис. 68)
Схема передачи проектной отметки на монтажный горизонт
методом тригонометрического нивелирования
Угол наклона визирной оси теодолита определяется в этом случае по известной формуле:
где h = Нпр — Нрп — I,
d — горизонтальное проложение между прибором и точкой С, I — высота прибора.
При невозможности непосредственного измерения величины d, это расстояние может быть определено как неприступное по теореме синусов.
64. Геодезический контроль монтажа фундаментных блоков.
Качество установки конструкций проверяют геодезическими приборами и шаблонами по ранее нанесенным осевым и другим рискам и отметкам. Геодезический контроль точности установки сборных элементов в проектное положение заключается в поэтапном (по видам смонтированных элементов, захваткам, этажам) проведении исполнительной съемки — геодезической проверки фактического положения смонтированных конструкций в плане и по высоте.
При монтаже фундаментов, стен подвалов и стен надземной части зданий контролируют правильность перевязки и толщину швов между ними, заполнение швов между блоками и панелями, вертикальность и прямолинейность поверхностей и углов здания, качество анкеровки конструкций. Нельзя допускать, чтобы при укладке первого ряда стеновых блоков швы между ними совпадали со швами фундаментных блоков или фундаментных подушек.
65.Геодезические работы про монтаже колонн. Перед установкой колонны на фундамент на ее грани с помощью стальной миллиметровой линейки или специального шаблона наносятся осевые риски, а также маркировочная отметка, т. е. штрих, стоящий от консоли колонны на некоторое целое число метров.
Доведя дно стакана до проектного уровня путем заливки цементного раствора, опускают колонну в стакан таким образом, чтобы ее осевые риски совместились с рисками стакана. Проверку вертикальности колонн высотой до 5 м производят двумя отвесами или рейкой с уровнями), прикрепляемой гибкими захватами к ребру колонны.
При монтаже колонн высотой более 5 м контроль их вертикального положения осуществляют двумя теодолитами, устанавливаемыми в плоскостях продольной и поперек ной осей здания. Совместив вертикальную нить сетки с нижней осевой риской, наводят затем трубу на верх колонны.
По указанию наблюдателя колонну разворачивают и наклоняют до те пор, пока обе риски и не совпадут с вертикальной нитью сетки. Аналогичную выверку выполняют вторым теодолитом. После закрепления колонн и укладки на их консолях ригелей и распорных плит положение колонн может измениться.
Поэтому их выверку повторяют еще два раза вплоть до окончательной сварки распорных плит и стыков колонн. Контроль монтажа колонн по рядам производят боковым нивелированием. Для этого разбивают линию, параллельную колонне, отложив от осевых рисок крайних колонн резки, равные 80 или 100 см. Над стартовой точкой устанавливают теодолит.
Затем к верхним осевым рискам колонн поочередно прикладывают основание рейки и берут по ней отсчеты при двух положениях вертикального круга. Разность между средними отсчетами по рейке и расстоянием выражает отклонение колонн от вертикали. Таким же образом выверяют положение колонн в направлении поперечной оси здания. Для контроля отметок консолей колонн нивелируют, прикладывая рейку основанием и маркировочной отметке.
Источник: studfile.net
Что такое монтажный горизонт в строительстве это
Докипедия просит пользователей использовать в своей электронной переписке скопированные части текстов нормативных документов. Автоматически генерируемые обратные ссылки на источник информации, доставят удовольствие вашим адресатам.
На монтажном горизонте должно быть не менее двух рабочих реперов. Рабочими реперами служат закладные детали в смонтированных конструкциях, монтажные петли плит перекрытий, дюбели, горизонтальные открашенные риски на арматуре, конструкциях (рис. 17).
6.24. При перенесении отметок с исходного горизонта на монтажный отметки исходного горизонта принимаются стабильными, независимо от осадок основания. Перенесение отметок осуществляется или непосредственным измерением по вертикально установленным конструкциям от репера на исходном горизонте до монтажного горизонта, или методом геометрического нивелирования с помощью двух нивелиров и подвешенной рулетки (рис. 18).
