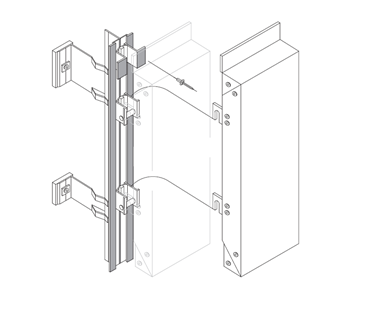

Несущая подсистема – это металлический каркас НФС, состоящий из элементов (кронштейнов и направляющих, вспомогательных профилей, крепежных изделий), который воспринимает и передает на несущие конструкции здания все нагрузки и воздействия на НФС (в том числе нагрузки от облицовки и архитектурных деталей фасада, предусматриваемых в проектной документации).
В качестве несущей подсистемы применяются металлические элементы, изготовленные из:
- Нержавеющей стали
- Оцинкованного металла
- Алюминиевых сплавов
Несущая подсистема вентилируемой фасадной системы включает следующие элементы:
- Фасадные кронштейны
- Фасадные направляющие
- Анкера
- Вытяжные заклепки
- Уплотнительные ленты между панелью облицовки и направляющими;
- Теплоизолирующие прокладки (паронитовые или из ПВХ) между кронштейном и основанием
- Декоративные уголки и планки для закрытия торцов и зазоров между панелями;
- Перфорированные профили для вентиляции системы снизу и сверху и т. д.
Основная функция фасадных кронштейнов заключается в креплении несущих стоек к стенам. Также с помощью установки кронштейнов различного размера проводят выравнивание неровной поверхности стен здания, при этом выбор типа кронштейнов напрямую зависит от характеристик облицовочных материалов, стен и утеплителя, толщина которого может достигать 150 мм.
Что такое NFC? Как пользоваться NFC в смартфоне?
Если необходимо увеличить длину кронштейна, к нему крепится специальный удлинитель.
Для минимизации коррозийных процессов между стеной и кронштейном помещается специальная изолирующая прокладка, изготовленная из паронита. При этом важно учесть соответствие размеров прокладки и кронштейна.
Крепление кронштейнов к стене производится анкерами с фиксированием алюминиевой шайбой.
После прокладки изолирующих материалов производится монтаж направляющего профиля.
В зависимости от типа применяемых облицовочных материалов и материала каркаса направляющие имеют различную конфигурацию.
Существуют следующие типы фасадных направляющих:
- Г-образный профиль, является горизонтальной направляющей и монтируется на углах фасада;
- П-образный профиль представляет собой основную вертикальную направляющую;
- Т-образный профиль используется в том случае, если каркас монтируется только по вертикальным направляющим;
- Z-образный профиль предназначен для монтажа узлов примыкания системы фасада.
Крепеж фасадных направляющих к кронштейну производится вытяжными заклепками, которые значительно повышают прочность и коррозийную стойкость соединения.
Источник: nav.tn.ru
Нормативные требования к пожаробезопасности НФС
Зачем смартфону NFC? Что такое NFC и как оно работает?
Навесная фасадная система с воздушным зазором (НФС) — система, состоящая из подоблицовочной конструкции, теплоизоляционного слоя (при его наличии), ветро-гидрозащитной мембраны (при ее наличии) и защитно-декоративного экрана, а также совокупности технических и технологических решений, определяющих правила и порядок установки этой системы в проектное положение, предназначенная для наружной облицовки и теплоизоляции стен зданий и сооружений различного назначения (п. 3.7 СП 2.13130.2012 «Системы противопожарной защиты. Обеспечение огнестойкости объектов защиты»).
Ст. 87 ч. 11 Федерального закона от 22.07.2008 № 123 «Технический регламент о требованиях пожарной безопасности» ограничивает использование материалов, используемых для отделки внешних поверхностей стен в зданиях I — III степеней огнестойкости, кроме малоэтажных жилых домов (до трех этажей включительно) негорючими (НГ) и слабогорючими (Г1) материалами. Указанная часть введена Федеральным законом от 10.07.2012 № 117-ФЗ «О внесении изменений в Федеральный закон «Технический регламент о требованиях пожарной безопасности», ранее в нормативных документах по пожарной безопасности указанное требование отсутствовало.
Также, п. 5.2.3 СП 2.13130.2012 «Системы противопожарной защиты. Обеспечение огнестойкости объектов защиты» уточняет данное требование, указывая на то, что для зданий классов функциональной пожарной опасности Ф 1.1 (здания дошкольных образовательных организаций, специализированных домов престарелых и инвалидов (неквартирные), больницы, спальные корпуса образовательных организаций с наличием интерната и детских организаций) и Ф 4.1 (здания общеобразовательных организаций, организаций дополнительного образования детей, профессиональных образовательных организаций) должны применяться фасадные системы класса К0 с применением негорючих материалов облицовки, отделки и теплоизоляции.
П. 9.23 СП 267.1325800.2016 «Здания и комплексы высотные. Правила проектирования» требует предусматривать мероприятия по ограничению распространения пожара по фасадам высотного здания. Навесные фасадные системы должны быть класса конструктивной пожарной опасности К0.
При проведении обследований строительных объектов специалистами ГБУ ЦЭИИС особое внимание уделяется определению фактических классов пожарной опасности материалов облицовки навесных фасадных систем. Нередки случаи использования материалов со свойствами, отличными от заявленных в действующих сертификатах соответствия требованиям пожарной безопасности.
Также следует отметить, что наличие сертифицированной и прошедшей соответствующие испытания фасадной системы класса пожарной опасности К0 не означает, что все материалы, составляющие данную систему, по умолчанию являются негорючими. Свойства строительных материалов, определение их горючести (негорючести), при наличии специальных требований, необходимо отдельно определять с учетом требований ГОСТ 30244-94 «Материалы строительные. Методы испытаний на горючесть».
Начальник отдела пожарного контроля ЦЭИИС Москвы Григорьев Д.В.
