Основные и рабочие чертежи выполняют в чертежно-линейной графике, применяя линии разной толщины, за счет чего достигается необходимая выразительность изображения. При этом элементы, попавшие в разрез, выделяют более толстой линией, а видимые участки за сечением — более тонкой. Наименьшая толщина линий, выполненных в карандаше, принимается ориентировочно 0,3 мм, в туши — 0,2 мм, предельная толщина линии 1,5 мм. Толщина линии выбирается в зависимости от масштаба чертежа и его содержания — плана, фасада, разреза или детали.
Масштабы изображений на чертежах следует выбирать из следующего ряда: для уменьшения -1:2; 1:5; 1:10; 1: 20; 1: 25; 1: 50; 1: 100; 1: 200; 1: 400; 1: 500; 1: 800; 1: 1000; 1: 2000; 1: 5000; 1:10 000; для увеличения — 2:1; 10:1; 20: 1; 50: 1; 100:1.
Выбор масштаба зависит от содержания чертежа (планы, фасады, разрезы, детали) и размеров изображаемого на чертеже объекта. Планы, фасады, разрезы небольших зданий выполняют, как правило, в масштабе 1:50; чертежи больших зданий выполняют в более мелких масштабах,- 1:100 или 1:200; очень крупные промышленные здания иногда требуют масштаба 1:400 — 1:500. Узлы и детали любых зданий выполняют в масштабах 1:2 — 1:25.

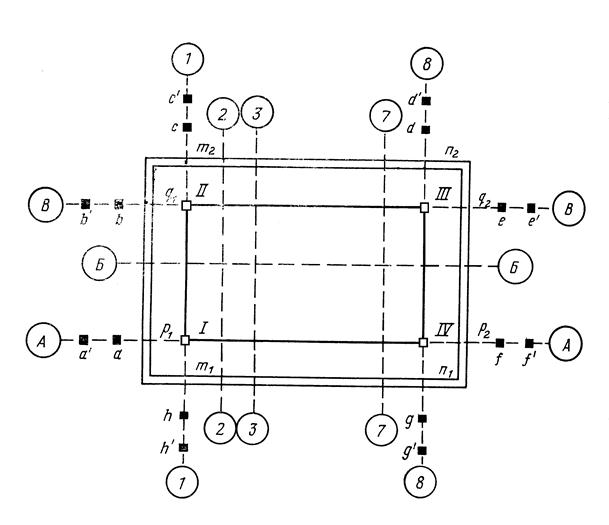

Вынос осей дома на участок
Координационные оси, размерные и выносные линии. Координационные оси определяют положение конструктивных элементов здания, размеры шагов и пролетов. Осевые линии наносят штрихпунктирной тонкой линией с длинными штрихами и обозначают марками, которые проставляют в кружках.
На планах зданий продольные оси, как правило, выносят слева от чертежа, поперечные — снизу. Если расположение осей противоположных сторон плана не совпадает, то их маркировку располагают со всех сторон плана. При этом нумерация делается сквозной. Поперечные оси маркируют порядковыми арабскими цифрами слева направо, а продольные — прописными буквами русского алфавита (кроме Ё, З, Й, О, X, Ы, Э)снизу вверх.
Диаметр кружков должен соответствовать масштабу чертежа: 6 мм — для 1:400 и менее; 8 мм — для 1:200- 1:100; 10 мм — для 1:50; 12 мм — для 1:25; 1:20; 1: 10..
Размер шрифта для обозначения осей должен быть больше размера шрифта размерных чисел, применяемых на чертеже, в 1,5-2 раза. Маркировка осей на разрезах, фасадах, узлах и деталях должна соответствовать плану.
Для нанесения размеров на чертеже проводят размерные и выносные линии. Размерные линии (внешние) проводят вне контура чертежа в количестве от двух до четырех в соответствии с характером объекта и стадией проектирования. На первой от чертежа линии обозначают размеры наиболее мелких членений, на следующих — более крупных.
На последней размерной линии обозначают общий размер между крайними осями с привязкой этих осей к наружным граням стен. Размерные линии следует наносить так, чтобы не затруднялось чтение самого чертежа. Исходя из этого первую линию проводят на расстоянии от чертежа не ближе 15-21 мм. Расстояние между размерными линиями принимают по 6-8 мм.
Отрезки на размерных линиях, соответствующие размерам наружных элементов стен (окна, простенка и др.), ограничиваются выносными линиями, которые следует наносить, начиная на небольшом расстоянии (3-4 мм) от чертежа, до пересечения с размерной линией. Места пересечений фиксируют засечками, имеющими уклон 45°. При очень близко расположенных мелких размерах на чертежах деталей и узлов засечки разрешается заменять точками. Размерные линии должны выступать за крайние выносные линии на 1-3 мм.
Вынос осей строящегося жилого дома. Исправление ошибки проектировщика в осевом чертеже
На внутренних размерных линиях обозначают линейные размеры помещений, толщины перегородок и внутренних стен, ширину проемов дверей и др. Эти линии следует проводить на достаточном расстоянии от внутренних граней стен или перегородок, с тем, чтобы не затруднять чтение чертежа.
Правила оформления чертежей планов в соответствии с требованиями ЕСКД и СПДС (схематический чертеж): а — координационные оси; б — размерные линии; в-выносные линии; г — площадь помещений; д — линии разреза (размеры даны в миллиметрах).
Размерные и выносные линии проводят тонкой сплошной линией. Все размеры проставляют в миллиметрах без обозначения размерности. Числа наносят над размерной линией параллельно ей и по возможности ближе к середине отрезка. Высота цифр выбирается в зависимости от масштаба чертежа и должна быть не менее 2,5 мм при выполнении в туши и 3,5 мм — при выполнении в карандаше.
^ Отметки уровней и уклоны. Отметки определяют положение архитектурных и конструктивных элементов на разрезах и фасадах, а на планах — при наличии перепадов уровней полов. Отметки уровней отсчитывают от условной нулевой отметки, в качестве которой для зданий принимают, как правило, уровень чистого пола или верхней грани перекрытия первого этажа. Отметки ниже нулевой обозначают со знаком «-», отметки выше нулевой — без знака. Числовое значение отметок проставляют в метрах с тремя десятичными знаками без указания размерности.
Правила нанесения отметок, размеров и других обозначений на разрезах в соответствии с требованиями ЕСКД и СПДС (схематический чертеж).
Для обозначения отметки на фасадах, разрезах и сечениях служит условный знак в виде стрелки с наклоном сторон к горизонтали под углом 45°, опирающейся на линию контура элемента (например, грань плоскости чистого пола или потолка) или на выносную линию уровня элемента (например, верха или низа оконного проема, горизонтальных выступов, наружных стен). При этом отметки наружных элементов выносят за пределы чертежа, а внутренних ставят внутри чертежа
На планах отметки наносят в прямоугольнике или на полке линии-выноски с указанием знака «+» или «-». На архитектурных планах отметки ставят, как правило, в прямоугольнике, на конструктивных чертежах для обозначения низа каналов, приямков, различных отверстий в полах — на линии-выноске.
Величину уклона на разрезах следует указывать в виде простой или десятичной дроби (до третьего знака) и обозначать специальным знаком, острый угол которого, направлен в сторону уклона. Это обозначение наносят над линией контура или на полке линии-выноски
На планах направление уклона плоскостей следует обозначать стрелкой с указанием над ней величины уклона
Обозначение разрезов и сечений показывают разомкнутой линией (след начала и конца секущей плоскости), которая выносится за пределы изображения. При сложном ломаном разрезе показывают следы пересечения секущих плоскостей
На расстоянии 2-3 мм от концов вынесенной за пределы чертежа разомкнутой линии наносят стрелки, которые указывают направление взгляда. Разрезы и сечения маркируют цифрами или буквами русского алфавита, которые располагают под стрелками в поперечных разрезах и сбоку с внешней стороны стрелок — в продольных. Начертание и размеры стрелок см. на рисунке справа.
^ Обозначение площадей помещений. Площади, выраженные в квадратных метрах с двумя десятичными знаками без обозначения размерности, проставляют, как правило, в нижнем правом углу плана каждого помещения. Цифры подчеркивают.
В чертежах проектов жилых зданий, кроме того, маркируют жилую и полезную (общую) площадь каждой квартиры, что обозначается дробью, в числителе которой указана жилая площадь квартиры, в знаменателе — полезная. Перед дробью ставится цифра, обозначающая количество комнат квартиры. Это обозначение располагают на плане большой комнаты или, если позволяет площадь чертежа, на плане передней.
^ Выносные надписи , поясняющие названия отдельных деталей конструкций в узлах, располагают на ломаной линии-выноске, наклонный участок которой с точкой или стрелкой на конце обращен к детали, а горизонтальный служит полкой — основанием для надписи. При мелком масштабе чертежа линию-выноску допускается заканчивать без стрелки и точки.
Выносные надписи к многослойным конструкциям наносят в виде так называемых «флажков». Последовательность надписей, относящихся к отдельным слоям, должна соответствовать порядку расположения слоев в конструкции сверху вниз или слева направо. Толщину слоев обозначают в миллиметрах без размерности.
Марки конструктивных элементов на схемах расположения наносят на полках линий-выносок. Допускается несколько линий-выносок объединять общей полкой или ставить марку без выноски рядом с изображением элементов или в пределах контура. Размер шрифта для обозначения марок должен быть больше шрифта размерных цифр на том же чертеже
Маркировка узлов и фрагментов — важный элемент оформления чертежей, помогающих их прочтению. Основная цель маркировки — связать вынесенные в более крупном масштабе узлы и фрагменты с детализуемыми участками на основном чертеже
При вынесении узлов соответствующее место на фасаде, плане или разрезе отмечают замкнутой сплошной линией (окружностью или овалом) с указанием на полке линии-выноски цифрой или буквой порядкового номера выносимого элемента. Если узел расположен на другом листе, то под полкой линии-выноски следует указать номер листа, на котором помещен узел
Над изображением или сбоку вынесенного узла (независимо от того, на каком листе он размещен) располагают двойной кружок с обозначением порядкового номера узла. Диаметр кружков 10-14 мм
Технические строительные чертежи сопровождаются названиями отдельных изображений, текстовыми пояснениями, таблицами спецификаций и т. д. Для этих целей применяют стандартный прямой шрифт с высотой букв 2,5; 3,5; 7; 10; 14 мм. При этом шрифт высотой 5; 7; 10 мм применяют для названий графической части чертежа; высотой 2,5 и 3,5 мм — для текстового материала (примечания, заполнение штампа и т. п.), высотой 10 и 14 мм — преимущественно для оформления иллюстративных чертежей. Названия изображений располагают над чертежами. Эти названия и заголовки текстовых пояснений подчеркивают построчно сплошной линией. Заголовки спецификаций и других таблиц располагают над ними, но не подчеркивают.
^ План этажа.
В названиях планов на чертежах необходимо соблюдать принятую терминологию; на архитектурных планах следует указывать отметку чистого пола или номер этажа, например «План на отм. 0,000», «План 3- 16 этажей», допускается в названиях планов указывать назначение помещений этажа, например «План технического подполья», «План чердака»
План этажа изображается в виде разреза горизонтальной плоскостью, проходящей в уровне оконных и дверных проемов (несколько выше подоконника) или на 1/3 высоты изображаемого этажа. При многоярусном расположении окон в одном этаже план изображают в пределах оконных проемов нижнего яруса. Все конструктивные элементы, попавшие в сечение (стелы, столбы, колонны), обводят утолщенной линией
На планы этажей наносят:
1) координационные оси здания штрихпунктирной тонкой линией;
2) цепочки наружных и внутренних размеров, включающие расстояния между координационными осями, толщины стен, перегородок, размеры оконных и дверных проемов (при этом внутренние размеры наносят внутри чертежа, наружные — снаружи);
3) отметки уровней чистых полов (только в случае расположения полов на разных уровнях);
4) линии разрезов (линии разрезов проводят, как правило, с таким расчетом, чтобы в разрез попадали проемы окон, наружных ворот и дверей);
5) маркировку оконных и дверных проемов, перемычек (допускается маркировку проемов ворот и дверей указывать в кружках диаметром 5 мм);
5) обозначения узлов и фрагментов планов;
6) наименования помещений, их площади
Допускается наименования помещений, их площади приводить в экспликации по форме 2. В этом случае на планах вместо наименований помещений проставляют их номера.
Форма 2
Экспликация помещений
Встроенные помещения и другие участки здания, на которые выполняют отдельные чертежи, изображают схематично сплошной тонкой линией с показом несущих конструкций.
Площадки, антресоли и другие конструкции, расположенные выше секущей плоскости, изображают схематично штрихпунктирной тонкой линией с двумя точками
^ Пример выполнения плана этажа жилого дома:
Элементы плана этажа.
Стены из легкобетонных блоков. ^ Условное обозначение в плане:
Толщина стены кратна 100мм.
Толщина внутренней (несущей) стены min 200 мм.
Толщина наружных стен – 500, 600 мм + 50, 100 мм утеплителя.
Размеры стандартного блока 390х190х190мм.
^ Стены кирпичные.
Толщина стены кратна 130мм (130, 250, 380, 510, 640мм).
Толщина внутренней (несущей) стены 250, 380 мм.
Толщина наружных стен – 510, 640 мм + 50, 100 мм утеплителя.
Размеры кирпича керамического обыкновенного 250х120х65(88)мм.
^ Стены из бруса.
Толщина стены (150) 180, 220 мм.
Толщина наружных стен – 180, 220 мм.
^ Стены бревенчатые.
Толщина стены 180, 200, 220 — 320 мм (кратно 20мм).
Толщина внутренней (несущей) стены min 180 мм.
Толщина наружных стен – 180 — 320 мм.
^ Стены — деревянный каркас с заполнением из эффективного утеплителя.
Толщина стойки каркаса 100, 150, 180мм + 40-50 мм двусторонней обшивки.
Толщина внутренней (несущей) стены 100 + 40-50 мм.
Толщина наружных стен – 150, 180 + 40-50 мм.
Перегородки:
из легкобетонных блоков, толщина 190мм;
кирпичные, толщина 120мм;
трёхслойная деревянная, толщина 75мм;
гипсокартонная по металлическому каркасу, толщина 50-70мм.
Оконные проёмы:
в кирпичных стенах;
в брусовых, бревенчатых и каркасных стенах.
Дверные проёмы наружные:
в стенах из легкобетонных блоков;
и каркасных стенах.
Дверные проёмы внутренние:
для всех типов стен.
Планы этажей зданий
Рабочие чертежи архитектурных решений
План этажа здания – это изображение разреза здания, выполненного мнимой горизонтальной секущей плоскостью, проходящей на уровне оконных и дверных проемов или на высоте 1/3 высоты изображаемого этажа здания.
План этажа дает представление о конфигурации и размерах здания, выявляет форму и расположение отдельных помещений, оконных и дверных проемов, капитальных стен, колонн, лестниц, перегородок. На план наносят контуры элементов здания (стены, простенки, столбы, перегородки и т.п.), попавших в разрез и расположенных за секущей плоскостью.
Если планы этажей многоэтажного здания имеют небольшие отличия друг от друга, то полностью выполняют план одного из этажей, для других этажей выполняют только части плана, необходимые для показа отличия от плана, изображенного полностью.
Координационные (разбивочные) оси – это координационные линии, определяющие членение здания или сооружения на модульные шаги и высоты этажей. Они определяют положение основных несущих конструкций здания и проходят по его капитальным стенам и колоннам.
Эти оси, которые могут быть продольными и поперечными, расчленяют здание на ряд элементов.
На изображениях каждого здания и сооружения указывают координационные оси, которым присваивают самостоятельную систему обозначений. Координационные оси наносят штрихпунктирными линиями с длинными штрихами в соответствии с рисунком 5. На планах разбивочные оси выводят за контур стен и обозначают прописными буквами русского алфавита и арабскими цифрами (числами), которые записывают в маркировочных окружностях диаметром 6-12мм. Маркировочные кружки координационных осей располагают на расстоянии 4мм от последней размерной линии.
Для маркировки на стороне здания с большим числом осей используют цифры, а с меньшим числом осей – буквы, за исключением букв Ё, З, Й, О, Х, Ц, Ч, Щ, Ъ, Ы, Ь. Буквами маркируют, как правило, оси, идущие вдоль здания.
Последовательность цифровых и буквенных обозначений координационных осей принимают по плану слева направо и снизу вверх, располагая маркировочные окружности с левой и нижней сторон здания (рис.12, 20).
Обозначение координационных осей, как правило, наносят по левой и нижней сторонам плана здания и сооружения. При несовпадении координационных осей противоположных сторон плана, в местах расположения дополнительно наносят обозначения указанных осей по верхней и/или правой сторонам. Пропуски букв и чисел при маркировке осей не допускаются.
Для отдельных элементов, расположенных между координационными осями основных несущих конструкций, наносят дополнительные оси и обозначают их в виде дроби, в числителе которой указывают обозначение предшествующей координационной оси, а в знаменателе – дополнительный порядковый номер в пределах участка между координационными осями (рис 11а).
Дата введения 01.01.71
Настоящий стандарт устанавливает правила изображения предметов (изделий, сооружений и их составных элементов) на чертежах всех отраслей промышленности и строительства. Стандарт полностью соответствует СТ СЭВ 363-88. (Измененная редакция, Изм. № 2).
1. ОСНОВНЫЕ ПОЛОЖЕНИЯ И ОПРЕДЕЛЕНИЯ
1.1. Изображения предметов должны выполняться по методу прямоугольного проецирования. При этом предмет предполагается расположенным между наблюдателем и соответствующей плоскостью проекций (черт. 1).
1.2. За основные плоскости проекций принимают шесть граней куба; грани совмещают с плоскостью, как показано на черт. 2. Грань 6 допускается располагать рядом с гранью 4. 1.3 Изображение на фронтальной плоскости проекций принимается на чертеже в качестве главного.
Предмет располагают относительно фронтальной плоскости проекций так, чтобы изображение на ней давало наиболее полное представление о форме и размерах предмета. 1.4. Изображения на чертеже в зависимости от их содержания разделяются на виды, разрезы, сечения.
1.5. Вид — изображение обращенной к наблюдателю видимой части поверхности предмета. Для уменьшения количества изображений допускается на видах показывать необходимые невидимые части поверхности предмета при помощи штриховых линий (черт. 3).
1.6 Разрез — изображение предмета, мысленно рассеченного одной или несколькими плоскостями, при этом мысленное рассечение предмета относится только к данному разрезу и не влечет за собой изменения других изображений того же предмета. На разрезе показывается то, что получается в секущей плоскости и что расположено за ней (черт. 4). Допускается изображать не все, что расположено за секущей плоскостью, если это не требуется для понимания конструкции предмета (черт. 5).
1.7. Сечение — изображение фигуры, получающейся при мысленном рассечении предмета одной или несколькими плоскостями (черт. 6). На сечении показывается только то, что получается непосредственно в секущей плоскости. Допускается в качестве секущей применять цилиндрическую поверхность, развертываемую затем в плоскость (черт.
7).
(Измененная редакция, Изм. № 2). 1.8. Количество изображений (видов, разрезов, сечений) должно быть наименьшим, но обеспечивающим полное представление о предмете при применении установленных в соответствующих стандартах условных обозначений, знаков и надписей.
2. ВИДЫ
2.1. Устанавливаются следующие названия видов, получаемых на основных плоскостях проекций (основные виды, черт. 2): 1 — вид спереди (главный вид); 2 — вид сверху; 3 — вид слева; 4 — вид справа; 5 — вид снизу; 6 — вид сзади. В строительных чертежах в необходимых случаях соответствующим видам могут присваиваться другие названия, например, «фасад».
Названия видов на чертежах надписывать не следует, за исключением случая, предусмотренного в п. 2.2. В строительных чертежах допускается надписывать название вида с присвоением ему буквенного, цифрового или другого обозначения. 2.2.
Если виды сверху, слева, справа, снизу, сзади не находятся в непосредственной проекционной связи с главным изображением (видом или разрезом, изображенным на фронтальной плоскости проекций), то направление проектирования должно быть указано стрелкой около соответствующего изображения. Над стрелкой и над полученным изображением (видом) следует нанести одну и ту же прописную букву (черт. 8).
Чертежи оформляют так же, если перечисленные виды отделены от главного изображения другими изображениями или расположены не на одном листе с ним. Когда отсутствует изображение, на котором может быть показано направление взгляда, название вида надписывают.
В строительных чертежах допускается направление взгляда указывать двумя стрелками (аналогично указанию положения секущих плоскостей в разрезах). В строительных чертежах независимо от взаимного расположения видов допускается надписывать название и обозначение вида без указания направления взгляда стрелкой, если направление взгляда определяется названием или обозначением вида.
2.3. Если какую-либо часть предмета невозможно показать на перечисленных в п. 2.1 видах без искажения формы и размеров, то применяют дополнительные виды, получаемые на плоскостях, непараллельных основным плоскостям проекций (черт. 9- 11). 2.4. Дополнительный вид должен быть отмечен на чертеже прописной буквой (черт.
9, 10), а у связанного с дополнительным видом изображения предмета должна быть поставлена стрелка, указывающая направление взгляда, с соответствующим буквенным обозначением (стрелка Б, черт. 9, 10).
Когда дополнительный вид расположен в непосредственной проекционной связи с соответствующим изображением, стрелку и обозначение вида не наносят (черт. 11).
2.2-2.4. (Измененная редакция, Изм. № 2). 2.5. Дополнительные виды располагают, как показано на черт. 9- 11. Расположение дополнительных видов по черт. 9 и 11 предпочтительнее.
Дополнительный вид допускается повертывать, но с сохранением, как правило, положения, принятого для данного предмета на главном изображении, при этом обозначение вида должно быть дополнено условным графическим обозначением . При необходимости указывают угол поворота (черт. 12).
Несколько одинаковых дополнительных видов, относящихся к одному предмету, обозначают одной буквой и вычерчивают один вид. Если при этом связанные с дополнительным видом части предмета расположены под различными углами, то к обозначению вида условное графическое обозначение не добавляют. (Измененная редакция, Изм. № 1, 2). 2.6.
Изображение отдельного, ограниченного места поверхности предмета называется местным видом (вид Г, черт. 8; вид Д, черт. 13). Местный вид может быть ограничен линией обрыва, по возможности в наименьшем размере (вид Д черт. 13), или не ограничен (вид Г, черт. 13). Местный вид должен быть отмечен на чертеже подобно дополнительному виду.
2.7. Соотношение размеров стрелок, указывающих направление взгляда, должно соответствовать приведенным на черт. 14. 2.6, 2.7. (Измененная редакция, Изм. № 2).
3. РАЗРЕЗЫ
3.1. Разрезы разделяются, в зависимости от положения секущей плоскости относительно горизонтальной плоскости проекций, на: горизонтальные — секущая плоскость параллельна горизонтальной плоскости проекций (например, разрез А-А, черт. 13; разрез Б-Б, черт. 15).
В строительных чертежах горизонтальным разрезам могут присваиваться другие названия, например, «план»; вертикальные — секущая плоскость перпендикулярна горизонтальной плоскости проекций (например, разрез на месте главного вида, черт. 13; разрезы А-А, В-В, Г-Г, черт.
15); наклонные — секущая плоскость составляет с горизонтальной плоскостью проекций угол, отличный от прямого (например, разрез В-В, черт. 8). В зависимости от числа секущих плоскостей разрезы разделяются на: простые — при одной секущей плоскости (например, черт. 4, 5); сложные — при нескольких секущих плоскостях (например, разрез А-А, черт. 8; разрез Б-Б, черт. 15). 3.2.
Вертикальный разрез называется фронтальным, если секущая плоскость параллельна фронтальной плоскости проекций (например, разрез, черт. 5; разрез А-А, черт. 16), и профильным, если секущая плоскость параллельна профильной плоскости проекций (например, разрез Б-Б, черт. 13).
3.3. Сложные разрезы бывают ступенчатыми, если секущие плоскости параллельны (например, ступенчатый горизонтальный разрез Б-Б, черт. 15; ступенчатый фронтальный разрез А-А, черт. 16), и ломаными, если секущие плоскости пересекаются (например, разрезы А-А, черт. 8 и 15).
3.4. Разрезы называются продольными, если секущие плоскости направлены вдоль длины или высоты предмета (черт. 17), и поперечными, если секущие плоскости направлены перпендикулярно длине или высоте предмета (например, разрезы А-А и Б-Б, черт 18). 3.5. Положение секущей плоскости указывают на чертеже линией сечения. Для линии сечения должна применяться разомкнутая линия.
При сложном разрезе штрихи проводят также у мест пересечения секущих плоскостей между собой. На начальном и конечном штрихах следует ставить стрелки, указывающие направление взгляда (черт. 8- 10, 13, 15); стрелки должны наноситься на расстоянии 2-3 мм от конца штриха. Начальный и конечный штрихи не должны пересекать контур соответствующего изображения.
В случаях, подобных указанному на черт. 18, стрелки, указывающие направление взгляда, наносятся на одной линии. 3.1-3.5. (Измененная редакция, Изм. № 2). 3.6. У начала и конца линии сечения, а при необходимости и у мест пересечения секущих плоскостей ставят одну и ту же прописную букву русского алфавита.
Буквы наносят около стрелок, указывающих направление взгляда, и в местах пересечения со стороны внешнего угла. Разрез должен быть отмечен надписью по типу «А-А» (всегда двумя буквами через тире).
В строительных чертежах у линии сечения взамен букв допускается применять цифры, а также надписывать название разреза (плана) с присвоенным ему буквенным цифровым или другим обозначением. 3.7.
Когда секущая плоскость совпадает с плоскостью симметрии предмета в целом, а соответствующие изображения расположены на одном и том же листе в непосредственной проекционной связи и не разделены какими-либо другими изображениями, для горизонтальных, фронтальных и профильных разрезов не отмечают положение секущей плоскости, и разрез надписью не сопровождают (например, разрез на месте главного вида, черт. 13).
3.8. Фронтальным и профильным разрезам, как правило, придают положение, соответствующее принятому для данного предмета на главном изображении чертежа (черт. 12). 3.9. Горизонтальные, фронтальные и профильные разрезы могут быть расположены на месте соответствующих основных видов (черт. 13).
3.10. Вертикальный разрез, когда секущая плоскость непараллельна фронтальной или профильной плоскостям проекций, а также наклонный разрез должны строиться и располагаться в соответствии с направлением, указанным стрелками на линии сечения. Допускается располагать такие разрезы в любом месте чертежа (разрез В-В, черт.
8), а также с поворотом до положения, соответствующего принятому для данного предмета на главном изображении. В последнем случае к надписи должно быть добавлено условное графическое обозначение (разрез Г-Г, черт. 15). 3.11.
При ломаных разрезах секущие плоскости условно повертывают до совмещения в одну плоскость, при этом направление поворота может не совпадать с направлением взгляда (черт. 19). Если совмещенные плоскости окажутся параллельными одной из основных плоскостей проекций, то ломаный разрез допускается помещать на месте соответствующего вида (разрезы А-А, черт. 8, 15).
При повороте секущей плоскости элементы предмета, расположенные на ней, вычерчивают так, как они проецируются на соответствующую плоскость, с которой производится совмещение (черт. 20).
Черт. 19 Черт. 20
3.12. Разрез, служащий для выяснения устройства предмета лишь в отдельном, ограниченном месте, называется местным. Местный разрез выделяется на виде сплошной волнистой линией (черт. 21) или сплошной тонкой линией с изломом (черт. 22).
Эти линии не должны совпадать с какими-либо другими линиями изображения.
3.13. Часть вида и часть соответствующего разреза допускается соединять, разделяя их сплошной волнистой линией или сплошной тонкой линией с изломом (черт. 23, 24, 25). Если при этом соединяются половина вида и половина разреза, каждый из которых является симметричной фигурой, то разделяющей линией служит ось симметрии (черт. 26).
Допускается также разделение разреза и вида штрих-пунктирной тонкой линией (черт. 27), совпадающей со следом плоскости симметрии не всего предмета, а лишь его части, если она представляет тело вращения.
3.10-3.13. (Измененная редакция, Изм. № 2). 3.14. Допускается соединять четверть вида и четверти трех разрезов: четверть вида, четверть одного разреза и половину другого и т. п. при условии, что каждое из этих изображений в отдельности симметрично.
4. СЕЧЕНИЯ
4.1. Сечения, не входящие в состав разреза, разделяют на: вынесенные (черт. 6, 28); наложенные (черт. 29).
Вынесенные сечения являются предпочтительными и их допускается располагать в разрезе между частями одного и того же вида (черт. 30).
(Измененная редакция, Изм. № 2). 4.2. Контур вынесенного сечения, а также сечения, входящего в состав разреза, изображают сплошными основными линиями, а контур наложенного сечения — сплошными тонкими линиями, причем контур изображения в месте расположения наложенного сечения не прерывают (черт. 13, 28, 29). 4.3.
Ось симметрии вынесенного или наложенного сечения (черт. 6, 29) указывают штрих-пунктирной тонкой линией без обозначения буквами и стрелками и линию сечения не проводят. В случаях, подобных указанному на черт. 30, при симметричной фигуре сечения линию сечения не проводят.
Во всех остальных случаях для линии сечения применяют разомкнутую линию с указанием стрелками направления взгляда и обозначают ее одинаковыми прописными буквами русского алфавита (в строительных чертежах — прописными или строчными буквами русского алфавита или цифрами). Сечение сопровождают надписью по типу «А-А» (черт. 28).
В строительных чертежах допускается надписывать название сечения. Для несимметричных сечений, расположенных в разрыве (черт. 31) или наложенных (черт. 32), линию сечения проводят со стрелками, но буквами не обозначают.
Черт. 31 Черт. 32
В строительных чертежах при симметричных сечениях применяют разомкнутую линию с обозначением ее, но без стрелок, указывающих направление взгляда. 4.4. Сечение по построению и расположению должно соответствовать направлению, указанному стрелками (черт. 28).
Допускается располагать сечение на любом месте поля чертежа, а также с поворотом с добавлением условного графического обозначения 4.5. Для нескольких одинаковых сечений, относящихся к одному предмету, линию сечения обозначают одной буквой и вычерчивают одно сечение (черт. 33, 34). Если при этом секущие плоскости направлены под различными углами (черт.
35), то условное графическое обозначение не наносят. Когда расположение одинаковых сечений точно определено изображением или размерами допускается наносить одну линию сечения, а над изображением сечения указывать количество сечений.
Черт. 33 Черт. 34
Черт. 35 Черт. 36
4.6 Секущие плоскости выбирают так, чтобы получить нормальные поперечные сечения (черт. 36). 4.7. Если секущая плоскость проходит через ось поверхности вращения, ограничивающей отверстие или углубление, то контур отверстия или углубления в сечении показывают полностью (черт. 37). 4.8.
Если сечение получается состоящим из отдельных самостоятельных частей, то следует применять разрезы (черт. 38).
Черт. 37 Черт. 38
4.4-4.8. (Измененная редакция, Изм. № 2).
5. ВЫНОСНЫЕ ЭЛЕМЕНТЫ
5.1. Выносной элемент — дополнительное отдельное изображение (обычно увеличенное) какой-либо части предмета, требующей графического и других пояснений в отношении формы, размеров и иных данных.
Выносной элемент может содержать подробности, не указанные на соответствующем изображении, и может отличаться от него по содержанию (например, изображение может быть видом, а выносной элемент — разрезом). 5.2. При применении выносного элемента соответствующее место отмечают на виде, разрезе или сечении замкнутой сплошной тонкой линией — окружностью, овалом и т. п. с обозначением выносного элемента прописной буквой или сочетанием прописной буквы с арабской цифрой на полке линии-выноски. Над изображением выносного элемента указывают обозначение и масштаб, в котором он выполнен (черт. 39).
В строительных чертежах выносной элемент на изображении допускается также отмечать фигурной или квадратной скобкой или графически не отмечать. У изображения, откуда элемент выносится, и у выносного элемента допускается также наносить присвоенное выносному элементу буквенное или цифровое (арабскими цифрами) обозначение и название. (Измененная редакция, Изм. № 2). 5.3. Выносной элемент располагают возможно ближе к соответствующему месту на изображении предмета.
6. УСЛОВНОСТИ И УПРОЩЕНИЯ
6.1. Если вид, разрез или сечение представляют симметричную фигуру, допускается вычерчивать половину изображения (вид В, черт. 13) или немного более половины изображения с проведением в последнем случае линии обрыва (черт. 25). 6.2.
Если предмет имеет несколько одинаковых, равномерно расположенных элементов, то на изображении этого предмета полностью показывают один-два таких элемента (например, одно-два отверстия, черт. 15), а остальные элементы показывают упрощенно или условно (черт. 40). Допускается изображать часть предмета (черт. 41, 42) с надлежащими указаниями о количестве элементов, их расположении и т. п.
Черт. 40 Черт. 41 Черт. 42
6.3. На видах и разрезах допускается упрощенно изображать проекции линий пересечения поверхностей, если не требуется точного их построения. Например, вместо лекальных кривых проводят дуги окружности и прямые линии (черт. 43, 44).
6.4. Плавный переход от одной поверхности к другой показывается условно (черт. 45- 47) или совсем не показывается (черт. 48- 50).
Допускаются упрощения, подобные указанным на черт. 51, 52.
6.5. Такие детали, как винты, заклепки, шпонки, непустотелые валы и шпиндели, шатуны, рукоятки и т. п. при продольном разрезе показывают нерассеченными. Шарики всегда показывают нерассеченными. Как правило, показываются нерассеченными на сборочных чертежах гайки и шайбы.
Такие элементы, как спицы маховиков, шкивов, зубчатых колес, тонкие стенки типа ребер жесткости и т. п. показывают незаштрихованными, если секущая плоскость направлена вдоль оси или длинной стороны такого элемента. Если в подобных элементах детали имеется местное сверление, углубление и т. п., то делают местный разрез, как показано на черт. 21, 22, 53. (Измененная редакция, Изм. № 2).
Черт. 53 Черт. 54 Черт. 55
6.6. Пластины, а также элементы деталей (отверстия, фаски, пазы, углубления и т. п.) размером (или разницей в размерах) на чертеже 2 мм и менее изображают с отступлением от масштаба, принятого для всего изображения, в сторону увеличения. 6.7. Допускается незначительную конусность или уклон изображать с увеличением.
На тех изображениях, на которых уклон или конусность отчетливо не выявляются, например, главный вид на черт. 54а или вид сверху на черт. 54б, проводят только одну линию, соответствующую меньшему размеру элемента с уклоном или меньшему основанию конуса. 6.8. При необходимости выделения на чертеже плоских поверхностей предмета на них проводят диагонали сплошными тонкими линиями (черт.
55). 6.9. Предметы или элементы, имеющие постоянное или закономерно изменяющееся поперечное сечение (валы, цепи, прутки, фасонный прокат, шатуны и т. п.), допускается изображать с разрывами. Частичные изображения и изображения с разрывами ограничивают одним из следующих способов: а) сплошной тонкой линией с изломом, которая может выходить за контур изображения на длину от 2 до 4 мм. Эта линия может быть наклонной относительно линии контура (черт. 56а);
Б) сплошной волнистой линией, соединяющей соответствующие линии контура (черт. 56б);
В) линиями штриховки (черт. 5бв).
(Измененная редакция, Изм. № 2). 6.10. На чертежах предметов со сплошной сеткой, плетенкой, орнаментом, рельефом, накаткой и т. д. допускается изображать эти элементы частично, с возможным упрощением (черт. 57).
6.11. Для упрощения чертежей или сокращения количества изображений допускается: а) часть предмета, находящуюся между наблюдателем и секущей плоскостью изображать штрихпунктирной утолщенной линией непосредственно на разрезе (наложенная проекция, черт. 58); б)применять сложные разрезы (черт. 59);
В) для показа отверстия в ступицах зубчатых колес, шкивов и т. п., а также для шпоночных пазов вместо полного изображения детали давать лишь контур отверстия (черт. 60) или паза (черт. 52); г) изображать в разрезе отверстия, расположенные на круглом фланце, когда они не попадают в секущую плоскость (черт. 15). 6.12.
Если вид сверху не является необходимым и чертеж составляется из изображений на фронтальной и профильной плоскостях проекций, то при ступенчатом разрезе линия сечения и надписи, относящиеся к разрезу, наносятся так, как показано на черт. 61.
6.11, 6.12. (Измененная редакция, Изм. № 2). 6.13. Условности и упрощения, допускаемые в неразъемных соединениях, в чертежах электротехнических и радиотехнических устройств, зубчатых зацеплений и т. д., устанавливаются соответствующими стандартами. 6.14. Условное графическое обозначение «повернуто» должно соответствовать черт. 62 и «развернуто» — черт.
63.
(Введен дополнительно, Изм. № 2). ПРИЛОЖЕНИЕ по ГОСТ 2.317-69.
1. РАЗРАБОТАН И ВНЕСЕН Комитетом стандартов, мер и измерительных приборов при Совете Министров СССР РАЗРАБОТЧИКИ В.Р. Верченко, Ю.И. Степанов, Я.Г. Старожилец, Б.Я. Кабаков, В.К.
Анопова 2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР в декабре 1967 г. 3. Стандарт полностью соответствует СТ СЭВ 363-88 4. ВЗАМЕН ГОСТ 3453-59 в части разд. I — V , VII и приложения 5. ИЗДАНИЕ (апрель 2000 г.) с Изменениями № 1, 2, утвержденными в сентябре 1987 г., августе 1989 г. (ИУС 12-87, 12-89)
| 1. Основные положения и определения. 1 2. Виды.. 3 3. Разрезы.. 6 4. Сечения. 9 5. Выносные элементы.. 11 6. Условности и упрощения. 12 |
Координационные оси (см. гл.1.4) указываются на всех проекциях здания. Правила их изображения и обозначения регламентируются ГОСТ Р 21.1101-2009. Координационные оси проводят штрихпунктирными линиями и обозначают прописными буквами русского алфавита строго в алфавитном порядке (кроме букв Ё, З, Й, О, Х, Ц, Ч, Щ, Ъ, Ы, Ь) или арабскими цифрами в порядке счёта в кружках диаметром 6…12 мм (рис.7). Размер шрифта для обозначения координационных осей принимается на один-два больше, чем размер шрифта размерных чисел на этом же чертеже. Цифрами маркируются оси по
стороне здания с бóльшим количеством осей слева направо в последовательности, определяемой по плану. Буквами маркируются продольные оси здания снизу вверх – также в последовательности, определяемой по плану (рис. 7б,7г,7д ). Для круглых в плане зданий оси мар-
Рис.7. Варианты нанесения координационных осей
кируются буквами от центра к периферии и цифрами – от левой горизонтальной оси по часовой стрелке (рис.7а,7в ). Обозначения осей принято наносить по нижней и по левой сторонам плана здания. Если оси противоположных сторон здания не совпадают, то их маркируют по каждой стороне соответственно (рис. 7г ). Для каких-либо элемен-
тов, расположенных между координационными осями основных несущих конструкций (например, колонн при схеме здания с неполным каркасом) наносят дополнительные оси. Эти оси обозначаются дробью: в числителе указывается обозначение предшествующей координационной оси, а в знаменателе – дополнительный порядковый номер в пределах участка между смежными координационными осями (рис. 7д ). Допускается осям фахверковых колонн не присваивать дополнительные номера, а обозначать их в продолжение обозначения осей основных колонн.
2.3. Привязка стен к координационным осям
На чертежах зданий роль координатной сетки играют координационные оси капитальных стен. После нанесения на план координационных осей выполняют привязку к ним конструктивных элементов, в первую очередь, наружных и внутренних несущих стен и опор. Привязка осуществляется простановкой размеров от оси до обеих граней стены или колонны. При этом ось стены не проводят на всём её протяжении, а продляют лишь на величину, необходимую для простановки размера привязки. Оси опорных колонн принято чертить двумя взаимно перпендикулярными отрезками штрихпунктирных линий.
Координационные оси не всегда совпадают с геометрическими осями стен. Их положение задаётся с учётом размеров стандартных пролётных конструкций балок, ферм и плит перекрытия. В примере на рис. 8 для наглядности частично показана раскладка панелей перекрытия и их опирание на стены. Панели вычерчены прямоугольниками с тонкими диагоналями.
Рис.8. Привязки капитальных стен на плане здания
Привязку стен к модульным координационным осям в зданиях с несущими продольными или поперечными стенами осуществляют, исходя из следующих указаний:
на внутренних стенах их геометрическая ось, как правило, со-
вмещается с координационной осью (рис. 9, а ; рис. 8, ось Б, ось 3);
допускается не совмещать геометрическую и координационную
оси стен лестничных клеток, стен с вентиляционными каналами и т.п.;
в стенах лестничных клеток оси проводятся на расстоянии, кратном модулю, от внутренней (обращённой в сторону лестницы) грани стены (рис. 9,б ; рис. 8, ось 2 );
в наружных несущих стенах координационная ось проводится от
а) б) в) г)
Рис.9. Варианты привязок несущих стен
внутренней (обращённой в сторону помещения) грани стены на расстоянии, равном половине толщины соответствующей внутренней несущей стены (рис. 9,в ; рис. 8, ось А , ось В , ось 4 );
в наружных самонесущих стенах выполняется так называемая
нулевая привязка – координационная ось совмещается с внутренней
гранью стены – (рис. 9,г ; рис. 8, ось 1 );
если наружная стена является на разных своих участках несу-
щей (участок стены по оси А между осями 1 и 3 ) и самонесущей (участок стены по оси А между осями 3 и 4 ), то координационная ось ориентируется по несущему участку (рис.8);
привязка колонн и стен производственных зданий зависит от их
положения в одном из рядов (средних, крайних или торцевых); варианты таких привязок показаны на рис. 10.
а) б) в)
г) д) е)
ж) з) и)
Рис.10. Привязки колонн к координационным осям:
Комплекс работ по выполнению архитектурных обмеров завершается выпуском проектной документации, основу которой составляют чертежи, оформленные в соответствии с принятыми стандартами.
– сложная и ответственная работа, от выполнения которой зависит окончательный результат всех выполненных на объекте обмерных работ.
Рассмотрим правила нанесения линейных, угловых, радиальных размеров, координатных осей, созданию выносных надписей, а также отметок высоты и уровней.
Нанесение на чертеж линейных размеров
Нанесение размеров – одна из наиболее трудоемких работ процесса оформления чертежей.
На чертежах размеры наносят в соответствии с ГОСТ 2.307-68 с учётом требований ГОСТ 21.101-97 СПДС. Размеры в миллиметрах на чертежах, как правило, наносят в виде замкнутой цепочки без указания единицы измерения. Если размеры проставляют в других единицах, это оговаривают в технических условиях к чертежам.
На чертежах планов наносят цепочки наружных и внутренних размеров, включающие толщины стен, перегородок, размеры оконных и дверных проемов (внутренние размеры наносят внутри чертежа, наружные — снаружи).
На чертежах разрезов наносят расстояние между координационными осями и привязку наружных стен к крайним координационным осям, горизонтальные цепочки размеров, вертикальные цепочки размеров, включающие толщину перекрытий и высот помещений, вертикальные размеры оконных проемов и т.д.
Размерную линию на ее пересечении с выносными линиями, линиями контура или осевыми линиями ограничивают засечками в виде толстых основных линий длиной 2 — 4 мм, проводимых с наклоном вправо под углом 45° к размерной линии на 1 — 3 мм.
Толщина линии засечки равна толщине сплошной основной толстой линии.
Размерные линии должны выступать за крайние выносные линии на 2–3 мм.
Размерное число располагают над размерной линией на расстоянии 0,8–1,0 мм.
Выносная линия должна выступать за размерную на 1–5 мм.
При нанесении размера диаметра или радиуса внутри окружности, а также углового размера размерную линию ограничивают стрелками. Стрелки применяют также при нанесении размеров радиусов и внутренних скруглений.
При недостатке места над размерной линией допускается нанесение размерного числа под размерной линией на полке линии выноски или на продолжении размерной линии.
Рис.1. Нанесение размерных и выносных линий
Рис.2. Ограничение размерных линий: а — засечкой, б — стрелкой (s-толщина основной линии), в — точкой.
Нанесение на чертеж отметок уровней (высотных отметок)
На чертежах планов наносят отметки уровней чистых полов (в случае расположения полов на разных уровнях).
На чертежах разрезов наносят отметки уровня чистого пола помещений и низа настилов перекрытий, наружных элементов стен, земли.
Размеры и отметки проставляются снаружи и внутри разреза.
На чертежах фасадов наносят отметки уровней земли, цоколя, верха и низа проемов, парапета, козырька над входом и других характерных для этого сооружения элементов.
Отметки уровней (высоты, глубины) элементов конструкций, оборудования, трубопроводов, воздуховодов и др. от уровня отсчета (условной «нулевой» отметки) обозначают условным знаком в соответствии с рисунком 3.1. и указывают в метрах с тремя десятичными знаками, отделенными от целого числа запятой.
«Нулевую» отметку, принимаемую, как правило, для поверхности какого-либо элемента конструкций здания или сооружения, расположенного вблизи планировочной поверхности земли, указывают без знака (0,000); отметки выше нулевой — со знаком «+» (+1,200); ниже нулевой — со знаком «-» (- 1,700). В жилых зданиях это чаще всего уровень пола первого этажа жилого помещения.
Знак отметки представляет собой стрелку с полочкой. При этом стрелку выполняют основными линиями длиной 2–4 мм, проведёнными под углом 45° к выносной линии или линии контура. Линии-выноски, вертикальную и горизонтальную, обводят сплошной тонкой линией.
Когда около одного изображения располагаются друг над другом несколько знаков уровней, рекомендуется вертикальные линии отметки уровня размещать на одной вертикальной прямой, длину горизонтальных полочек делать одинаковой. Знак отметки может сопровождаться поясняющими надписями. Например: «Ур.ч.п.» – уровень чистого пола; «Ур.з.» – уровень земли.
На видах (фасадах), разрезах и сечениях отметки указывают на выносных линиях или линиях контура, на планах — в прямоугольнике, за исключением случаев, оговоренных в соответствующих стандартах СПДС.
Рис.3. Указание высотных отметок на чертежах фасадов, разрезах, сечениях и планах.
Рис.4. Нанесение высотных отметок на чертежах фасадов, разрезах и сечениях:
а — условный знак отметки; б — расположение знака и полки; в — применение знака; г — то же, с поясняющими знаками.
Нанесение на чертеж направления и величины уклона плоскостей
На планах направление уклона плоскостей указывают стрелкой, над которой, при необходимости, проставляют величину уклона в процентах в соответствии с рисунком 5 или в виде отношения высоты и длины (например, 1:7).
Допускается, при необходимости, величину уклона указывать в промилле, в виде десятичной дроби с точностью до третьего знака.
На чертежах и схемах перед размерным числом, определяющим величину уклона, наносят знак « ? », острый угол которого должен быть направлен в сторону уклона.
Обозначение уклона наносят непосредственно над линией контура или на полке линии-выноски.
Рис.5. Нанесение на чертеж направления и величины уклона плоскостей
Нанесение на чертеж выносных надписей
Основные надписи выполняются по ГОСТ 21.101-97 (СПДС). Этот стандарт устанавливает форму, размеры и порядок заполнения основных надписей на чертежах и текстовых документах.
На чертежах планов, разрезов и фасадов из-за мелкого масштаба изображения нельзя достаточно подробно показать отдельные детали и узлы здания. Однако в проекте или альбоме типовых деталей может быть дан узел или деталь, вычерченные в более крупном масштабе с достаточной степенью детализации. В таком случае на эту деталь или узел делается ссылка на основном чертеже. Выноски, ссылки, поясняющие надписи на строительных чертежах выполняют по ГОСТ 2.316-68 и ГОСТ 2.305-68 ЕСКД с учётом требований ГОСТ 21.101-97 СПДС.
Линии-выноски, как правило, заканчиваются полками, на которые наносят краткие указания. Линию-выноску, пересекающую контур изображения и не идущую от какой-либо линии, заканчивают точкой. Линию-выноску, отводимую от линии видимого или невидимого контура, а также от линий, обозначающих поверхность, заканчиваются стрелкой (рис. 6.1.).
Рис. 6.1. Нанесение линий-выносок
Выносные надписи к многослойным конструкциям делают на этажерках (в соответствии с рисунком 6.2.). В этом случае линия-выноска представляет собой прямую линию со стрелкой. На этой выносной надписи в порядке расположения слоёв даётся наименование материала или конструкции с указанием размеров. Последовательность надписей к отдельным слоям должна соответствовать последовательности их расположения на чертеже сверху вниз или справа налево.
При мелкомасштабном изображении линии-выноски заканчивают без стрелки и точки.
Рис.6.2. Нанесение на чертеж выносных надписей
Линии-выноски не должны пересекаться между собой. Если линия-выноска проходит по заштрихованному полю, она не должна быть параллельна
линиям штриховки. Допускается выполнять линии-выноски с одним изломом, а так же проводить от одной полки две и более линии-выноски. Надписи, относящиеся непосредственно к изображению, могут содержать не более двух строк, расположенных над полкой линии-выноски и под ней. Допускается марки (позиции) элементов наносить на общей полке нескольких линий-выносок или без линий-выносок рядом с изображением или в пределах контура.
Нанесение на чертеж координационных осей
Координационные оси наносят на чертежах планов, разрезов и фасадов здания или сооружения.
Координационные оси наносят на изображения здания, сооружения тонкими штрихпунктирными линиями с длинными штрихами, обозначают арабскими цифрами и прописными буквами русского алфавита (за исключением букв: Ё, 3, Й, О, X, Ц, Ч, Щ, Ъ, Ы, Ь) в кружках диаметром 6-12 мм.
Пропуски в цифровых и буквенных (кроме указанных) обозначениях координационных осей не допускаются.
Цифрами обозначают координационные оси по стороне здания и сооружения с большим количеством осей.
Если для обозначения координационных осей не хватает букв алфавита, последующие оси обозначают двумя буквами.
Последовательность цифровых и буквенных обозначений координационных осей принимают по плану слева направо и снизу вверх.
Обозначение координационных осей, как правило, наносят по левой и нижней сторонам плана здания и сооружения.
Источник: remontbteh.ru
Вынесение осей сооружения на обноску. Закрепление осей
Детальная разбивка зданий и сооружений. Детальная разбивка выполняется на местности после вынесения в натуру основных осей здания или сооружения. Основные виды геодезических работ при детальной разбивке включают в себя: 1. Разбивку котлованов и траншей для проведения земляных работ. 2. Разбивку осей для возведения фундаментов.
2. Разбивку осей для монтажа строительных конструкций, а также геодезический контроль за установкой конструкций в проектное положение. Точность проведения и выполнения геодезических работ при детальной разбивке зависит от типа сооружения, его этажности, или высоты, материала конструкций, технологических особенностей производства. Эта точность регламентируется строительными нормами и правилами, а также государственными стандартами «Система обеспечения точности геометрических параметров в строительстве». Так как оси детальной разбивки задают параметры взаимного расположения элементов здания, то к точности их разбивки предъявляются более высокие требования, чем к разбивке основных осей, которые определяют, главным образом, положение всего здания на местности. Требуемая точность разбивочных работ является определяющей при выборе соответствующих приборов и методов разбивки.
Для обеспечения линейных измерений при детальной разбивке осей здания, а также для закрепления разбивочных осей, вокруг будущего строящегося здания строят обноску. Обноску проектируют параллельно основным осям на таком расстоянии, чтобы при рытье котлована под фундамент обноска не препятствовала проведению земляных работ.
Таким образом, расстояние от края котлована до обноски должно быть не менее 3÷4 метров. По конструкции обноска может быть сплошной или створной. Сплошная обноска строится по периметру всего здания. Вдоль линии обноски с шагом 3 м в землю вкапывают столбы, на которые под заданную отметку прибивают строганные доски, толщиной 40÷50 мм.
Отметку верхней грани доски задают таким образом, чтобы от неё было удобно производить линейные измерения. Створная обноска строится на основе отдельно стоящих столбов, каждая пара которых закрепляет определенную строительную ось.
Иногда в практике строительства используют инвентарную металлическую обноску, в которой вместо деревянных столбов используют полые якоря из металла. В отверстия этих якорей вставляют металлические стержни с укрепленными на них горизонтальными трубчатыми штангами. Независимо от вида обноски к ней предъявляются следующие требования: стороны обноски должны быть параллельными продольным и поперечным осям сооружения, обноска должна быть прямолинейной, чтобы при откладывании проектных расстояний по обноске мерный прибор всегда находился в створе соответствующей линии, обноска всегда должна быть горизонтальной, чтобы при измерениях длины не водились поправки за наклон. Для установки обноски параллельно основным осям от точек пересечения основных осей откладывают отрезки, равные расстоянию до обноски.
Схема вынесения разбивочных осей на обноску
Створы соответствующих линий контролируют с помощью теодолита. Полученные точки пересечения линий обноски закрепляют специальными знаками. Углы линий в точках пересечения должны составлять 90 О . Величины углов необходимо контролировать с помощью теодолита.
Установка столбов в створе каждой линии, задающей сторону обноски, осуществляются с помощью теодолита, чтобы выдержать с необходимой точностью прямолинейность обноски. Установка высоты обноски на заданный уровень осуществляется с помощью нивелира. После строительства обноски на неё выносят разбивочные оси. Сначала выносятся основные оси.
Для этого теодолит устанавливается последовательно на точках I, II, III, IV. После ориентирования теодолита по направлению основных осей на обноске карандашом отмечаются точки m1, m2, n1, n2, p1, p2, q1, q2. Вынос осей на обноску необходимо производить при двух положениях вертикального круга теодолита. Полученное положение основных осей на обноске контролируется с помощью измерения соответствующих расстояний на местности и сравнения их измеренных значений с проектными величинами. Для вынесения на обноску промежуточных осей одну из продольных осей А-А и одну из поперечных осей I-I принимают за исходные и откладывают по обоим параллельным сторонам обноски проектные расстояния до промежуточных осей (2-2, 3-3, Б-Б и т.д.).
Откладывание проектных расстояний по обноске выполняют инварной лентой или металлической рулеткой. Предварительно в проектные линии выносимых отрезков вводятся поправки за компарирование мерного прибора и за температуру.
После нанесения всех промежуточных осей на обноску измеряют расстояние от последней промежуточной оси, например, 7-7 до основной оси 8-8, которая была вынесена на местность с помощью теодолита. Если измеренное расстояние будет незначительно отличаться от проектного, то полученное расхождение распределяется пропорционально расстояниям между промежуточными осями.
После нанесения на обноску всех запланированных осей их положение фиксируется гвоздями. Напротив каждого гвоздя прочерчивают яркой краской вертикальную линию и подписывают название оси.
Для того, чтобы разбивочные оси могли обеспечивать геодезическое обслуживание в течение всего периода строительства, а также для случая сохранения осей при повреждениях обноски основные оси дополнительно закрепляются грунтовыми знаками а-а1, b-b1, c-c1, и т.д. Такие знаки устанавливаются на продолжении основных осей строго в створе сооружения на расстоянии 20÷30 м от возводимого сооружения. В заданных точках устанавливаются бетонные столбики с заложенными в них металлическими стержнями с насечкой на поверхности. Эти знаки могут служить также и плановыми опорными точками и рабочими реперами.
Источник: studopedia.ru
Способы выноса главных и основных осей.
Полярный способ, способ прямоугольных координат, угловых, линейных и створных засечек выбирают в зависимости от ситуации на стройплощадке. Вследствие погрешностей проекта выноса и выполненных измерений фактическое положение объекта на местности в плане отличается от проектного положения. Это отличие оценивается средней квадратической погрешностью выноса проекта в натуру:
где шр, Шф, тн — соответственно средние квадратические погрешности измерений при разбивках, фиксации вынесенных точек и исходных данных (координат исходных пунктов либо проектных расстояний и углов).
Погрешности разбивочных работ зависят от точности используемых приборов и способов работы с ними.
Погрешности фиксирования вынесенной точки определяются способами ее переноса от визирной цели на знак и закрепления на нем. С помощью оптического отвеса ось визирной цели проецируется на знак с погрешностью т§ = 1 мм, а при визировании зрительной трубой на стержень или карандаш, поставленный на знак, с погрешностью т§ = 1,5-2 мм.
Погрешности исходных данных можно оценить приближенно по формуле
где / -длина стороны строительной сетки; Г-знаменатель относительной погрешности величины /, например при 1 / Т — = 1 / 5000 и / = 100 м, находим тн = 20 мм.
Способ полярных координат используется для выноса в натуру осевых точек (осей) сооружений. Положение на мест-
Рис. 8.25. Вынос в натуру оси сооружения способами: а — полярных координат; 6 — прямоугольных координат; в — угловой засечки; г — линейной засечки
ности оси СЕ (рис. 8.25, а) определяется точками Си Е. Точку С выносят относительно пункта 1 и стороны 1-2 строительной сетки, построив проектный горизонтальный угол (3] и проектное расстояние 1. Для контроля строят угол |32 и про- ектное расстояние /2. Точку Е выносят по углу |3з и расстоянию /3.
В заключение измеряют расстояние СЕ, которое должно равняться проектному значению /п с погрешностью Д/п = = 1-2 см, соответствующей значению шпр, рассчитанному по формуле (8.35).
Расчетную погрешность горизонтального расстояния полярного способа выноса в натуру отдельной осевой точки можно вычислить по формуле
где mj — погрешность горизонтального расстояния d mp — погрешность горизонтального угла; ти — погрешность положения исходного пункта; тц — погрешность центрирования теодолита; И7ф — погрешность фиксации точки.
Способ прямоугольных координат применяют в том случае, если ось СЕ сооружения расположена вблизи стороны 1-2 строительной сетки (рис. 8.25, б). Координаты пунктов 1 и 2 сетки известны. Координаты точек С и ? могут быть заданы проектом или же их определяют по плану графическим способом.
Для выноса в натуру оси СЕ вычисляют длины взаимно перпендикулярных отрезков Ау с = Ус~У и Ах с = хс — х, а также Ау% = Уе ~ У и Ахе — хе — На строительной площадке теодолит ставят над пунктом 1 и зрительной трубой задают створ 1-2, в котором строят отрезки Аус и Ау?. В полученных точках с помощью теодолита и рулетки под углами 90° строят перпендикуляры Ахс и АХ?, закрепляют вынесенные точки Си?. Для контроля измеряют расстояние СЕ = /п.
Погрешность выноса в натуру точек С и Е способом перпендикуляров можно оценить по формуле
где тх, ту, тр, тп, тп, — средние квадратические погрешности соответственно построения отрезков Ах и Ду, угла р, координат исходного пункта ти, центрирования теодолита тц (над пунктом 1 и вершиной прямого угла), фиксирования точек тф (вершины угла и точки Q.
Способ прямой угловой засечки используется для вноса в натуру точек, находящихся за препятствием (например, водоемом, изрытым участком), не позволяющим применить мерную ленту. Для расчета проекта выноса в натуру точек Си? (рис. 8.25, в) необходимо знать координаты этих точек и геодезических пунктов 1 и 2. Решая обратные геодезические задачи, находят дирекционные углы а, направлений 1-2, 1-С, 2-С, 1-Е, 2-Е и вычисляют горизонтальные углы Pi = ai_2 — — сц-c; Рг = ос2-с ~ a2_i и т.д.
Точку С сначала находят на пересечении сторон углов pj и Р2, а затем эти же углы строят с повышенной точностью и уточняют положение точки С. Аналогично выносят точку Е и для контроля измеряют отрезок /п.
Расчетная погрешность выноса точек С и Е прямой угловой засечкой от стороны 1-2 строительной сетки (базиса Ь) определяют по формуле
где у — угол засечки, который не должен быть меньше 30° и не больше 150°. Наиболее точно угловая засечка выполняется при у = 109°.
Способ линейной засечки применяется на ровных участках стройплощадки при расстояниях до определяемых точек не более длины мерной ленты. Точку С (рис. 8.25, г) находят в пересечении двух дуг, радиусов 1 и /2, заданных мерной лентой и прочерченных на поверхности выноса. Погрешность положения точки С определяется по формуле
где mj — средняя квадратическая погрешность построения радиусов /1 и /2.
Способ створной засечки используется для выноса осей сооружения относительно пунктов и сторон строительной сетки, при детальной разбивке осей сооружения относительно основных осей и разбивке осей под установку оборудования (рис. 8.26, а). На осях АА, ВВ, ЕЕ, КК расположены створные знаки 1, 2 и 3, 4, а определяемая точка С находится в пересечении створов 1-2 и 3-4, заданных этими знаками. Точку С определяют либо относительно проволок, натянутых в ство-
Рис. 8.26. Разбивки точек и осей: а — створной засечкой; б — протяженной оси полярным способом pax, и отвеса, либо по визирным лучам двух теодолитов, поставленных над створными знаками.
Погрешность планового положения точки С рассчитывается по формуле
где т и m2 — погрешности построения створов 1-2 и 3-4. Значения
В формуле (8.40) учитываются средние квадратические погрешности центрирования теодолита или проволоки тц, центрирования визирной цели тр, визирования зрительной трубой тъ и колебаний проволоки тп.
Источник: studref.com
Как правильно сделать разбивку фундамента самостоятельно
Разбивка осей фундамента – очень важный технологический процесс. От того, насколько правильно это будет сделано, зависит не только то, будет ли дом или хозпостройка на вашем участке построены хорошо, но и то, насколько правильно они будут расположены на участке. Это может быть критично, например, в случае, когда строение расположено близко к соседнему участку или проезжей части дороги. Потому стоит отнестись к разбивке осей максимально серьёзно.
Материалы и инструменты
Для любого строительства нужны инструменты и стройматериалы. Для разбивки осей фундамента тоже. Давайте разберёмся, какой инструмент нам понадобятся.
Из инструментов нам потребуются: прочная заметная издали синтетическая нить (лучше брать не крученую, а плетёную – продаётся в специальных строительных магазинах) толщиной не менее 1 мм, несмываемый водой маркер. Понадобятся плотницкий инструмент шуруповёрт, водяной уровень, рулетка с возможностью измерения длины не менее самой длинной стены будущего дома плюс 2-3 метра. Если длина очень большая, возьмите ещё одну, пятиметровую. Понадобится измерительная лента – для определения положения дома на участке большого размера. Из специальных инструментов лучше иметь теодолит, нивелир и рейку – но их у частного застройщика может и не быть, и без них можно будет и обойтись.
Разбивка осей фундамента с помощью теодолита
Если вы берёте лазерный инструмент для разметки своими руками, например, лазерный теодолит или лазерную рулетку, убедитесь, что они пригодны для работы на открытом воздухе. Иначе вы просто не увидите на ярком солнце чёрточку от лазера. Также понадобятся уровень и отвес.
Из материалов берите небольшие гвозди на 50-70, саморезы на 70, обрезную доску 25х100 в количестве, достаточном для того, чтобы два раза обойти периметр зачищенной площадки строительства, бруски 50х50 для колышков. Можете сразу изготовить колышки. Они должны быть такой длины, чтобы выступать из земли на высоту, превышающую высоту цоколя плюс 10-15 см, для удобства дальнейшего строительства. В землю их лучше заглубить на полметра – чтобы в процессе строительства они не сместились и не вывалились. О количестве колышков будет сказано далее.
Способ разбивки фундамента «золотой» треугольник
Чертёж разбивки фундамента дома 3х3 м
Одним из вариантов разбивки фундамента может быть построение «золотого» треугольника. Выбирается базовый угол. Забивается колышек, от которого задается направление будущей стены. Потом в этом направлении откладывается 4 м – устанавливается второй колышек. Туго натягивается шнурок между ними.
Дальше нужно отмерить нить больше чем 3 и 5 м. Ту, что короче, нужно привязать к первому колышку, а дольше – ко второму. Нужно отметить на них точки 3 и 5 длины. Потом сводятся концы, а в месте пересечения ставится колышек. Получился треугольник с перпендикулярными сторонами (угол при основании 90 градусов).
Дальше размечаются стены. Параллельно катетам, шнурком откладывается 6 и 4 м. Здесь также прибиваются колышки. Уже имеется 3 угла постройки. Найти местоположение 4 угла не предоставит трудности. Нужно отложить 6 и 4 м с другой стороны и найти точку пересечения. Проверяем диагонали. Если они совпадают, значит все сделано правильно и забиваются колышки так, чтобы оставалось 30-40 см.
Затем леска натягивается по периметру и выравнивается до совпадения отметок с помощью уровня.
Если дом небольшой и простой формы, то разбивка не обязательна, можно сразу приступить к определению габаритных осей. Оси не должны расшатываться, так что их лучше закрепить.
С чего начать
Начинать следует со снятия растительного слоя с места строительства.
Это очень важно – так вы не только сохраняете плодородный поверхностный слой земли, который можно использовать на огороде или в саду, но и страхуетесь от прорастания семян травы или корней через строительные конструкции. Место строительства в данном случае определяется примерно, берётся на один метр больше во все стороны от стен будущего дома.
Вторая операция – планировка местности. Это важно, если местность на участке застройки имеет большой уклон. Делать удобнее всего бульдозером или трактором, а проверять правильность выполнения работ – по нивелиру с рейкой. Разумеется, нивелира у большинства частных застройщиков нет. Поэтому пользуйтесь водяным уровнем.
Да и трактор для работ небольшого масштаба будет излишним. Что ж, при устройстве фундамента своими руками можно обойтись и лопатой. Если разница в уровне двух самых крайних точек при замере будет пять сантиметров – этого вполне достаточно.
Выноска с помощью рулетки
Начинать её нужно с составления разбивочной схемы, разработанной на основании генерального плана. На нём определяют базовую линию и точку отсчёта. Например, с одной стороны участок огорожен забором из полотен, закреплённых на стойках и эта ситуация отражена на генеральном плане.
За базовую линию принимается прямой участок ограждения, а за точку отсчёта – центр столба в его начале. Размеры откладываются на схеме разбивки параллельно или перпендикулярно этой линии, а расстояния считается от стартовой точки.
Для переноса проекта в натуру, достаточно разметить продольные и поперечные, или буквенные и цифровые оси. От них в дальнейшем откладываются расстояния для позиционирования всех остальных точек.
Проверка перпендикулярности по диагоналям.
Построение перпендикулярных линий является главной проблемой при этом методе. Никакие кустарные приёмы не дают необходимой точности. Для размещения здания относительно базовой линии это может не играть решающей роли, но при закреплении осей соблюдение перпендикулярности абсолютно необходимо. Её стараются достичь выравниванием диагоналей прямоугольника по четырём угловым точкам.
Определив разницу, одна или две точки корректируются, после чего опять измеряются все стороны и диагонали. Отличие в отсчётах не может превышать одного сантиметра, что практически нереально сделать с помощью рулетки и иного ручного инструмента, так как погрешность появляется из-за неравномерного натяжения или провисания ленты. Добившись удовлетворительного результата, угловые точки закрепляются метками из арматурных стержней диаметром 8-10 миллиметров.
Устройство обноски
Обноска – это деревянное ограждение, которое устанавливается на месте будущего строительства. К ней крепится шнур при разбивке при помощи гвоздиков. И на ней же наносятся риски, которые определают положение осей. Классическая обноска – это ограждение из ряда колышков, которые стоят через 60-70 см по всему периметру выровненной площадки. Сверху к ним прибивается обрезная доска.
Снизу колышки также стянуты доской.
Расстояние от обноски до краёв траншеи фундамента или иных выборок в земле – не менее метра, а если грунт подвижный (песчаный) – то и больше.
Обноска может быть и не сплошной. Например, если у вашего будущего дома всего четыре оси, то можно поставить обноску только по углам. При этом толщина стен будущего дома должна гарантированно попадать в обноску. В принципе, обноска ставится перпендикулярно каждой оси и должна её захватывать в обе стороны на расстояние не менее метра, то есть, ставится кусочек обноски из трёх колышков. При этом надо учитывать расстояние до траншеи – если это угол, продлить примерно за край траншеи на метр, чтобы при земляных работах она никуда не сползла в траншею вместе с землёй.
Колышки обноски желательно устанавливать по обычному строительному уровню или отвесу. Верхняя доска обноски крепится с наружной стороны от середины строительства к колышкам сбоку, при помощи саморезов и шуруповёрта. Верхняя доска должна быть установлена на одном уровне по всему периметру.
Пользуйтесь водяным и строительным уровнем, или нивелиром с рейкой.
Если обноска сплошная – сделайте в ней проходы там, где это возможно. Вам нужно будет выносить землю и подвозить бетон на тачке к месту застройке, выполнять другие работы – перешагивать через обноску будет неудобно.
Разметка по обеспечению высотной нивелировки фундамента
Такая разметка делается лазерным нивелиром и наносится на колья обноски маркером по дереву.
Для этого рассчитывается высота уровня фундамента, точнее его верхней плоскости. Для сборно-монолитного фундамента это будет верхняя плоскость монолитного пояса.
Устанавливается лазерный нивелир и на нужной высоте «отбивается» горизонтальная плоскость. Она пересечет все столбики всех обносок. В месте контакта нужно нанести маркером на столбиках метки.
После готовности площадки для размещения фундамента восстанавливается сеть разметочных шнуров, и все значимые точки этой сети переносятся с помощью отвеса вниз на дно канавы или котлована для разметки зоны укладки (установки) подушки и опалубки для стен.
Можно монтировать опалубку.
Разбивка осей
Разбивка фундамента начинается с разметки «красной линии». Это линия фасада здания. Её нужно брать параллельно проезжей части. Если дом стоит ближе к участку соседа – возьмите за красную линию сторону, параллельную границе участка. Так вы будете уверены, что не строите дом слишком близко к участку соседей.
Если же расположение дома на участке не привязано ни к одной из его границ – выбирайте красную линию по своему усмотрению.
На обноске отмечаете положение красной линии с двух сторон, забиваете гвоздики на отметках на глубину 1.5-2 см и натягиваете шнур. Для закрепления шнура пользуйтесь тем же узлом, что пользуются каменщики для натягивания причального шнура. Он простой и надёжный. От красной линии откладываете половину толщины стены и натягиваете второй шнур – это первая ось.
От неё при помощи рулетки откладываем положение всех параллельных ей осей. Откладывается от одной отметки, затем – от другой, потом натягивается шнур и делаются отметки маркером на обноске.
Разметка прямого угла для осей, перпендикулярных красной линии. Можно пользоваться теодолитом, если он у вас есть. Если же нет – воспользуйтесь тем же способом, что и древние египтяне. Треугольник со сторонами 3, 4 и 5 метров является прямоугольным. Используйте это свойство, чтобы отложить прямой угол от красной линии.
Закрепите нить на гвоздике узлом, и отложите от этого гвоздика расстояние 3, 4 и 5 метров. Сделайте отметки на нити маркером. Затем, при помощи этой нити отложите две отметки на обноске, чтобы натянуть шнур, перпендикулярный красной линии. От этого шнура размечайте все остальные оси, закрепляя шнур на обноске.
От разметки осей на обноске можно натянуть и другие шнуры, показывающие края траншеи, край стены или цоколя.
Посмотрите видео, в котором подробно описана процедура обустройства разметки
6.1. Допустимые погрешности при разметке фундаментов
Погрешности обычно накапливаются. Поэтому нужно начинать с максимально возможной точности первоначальной разметки. Диагонали фундамента обычного дома должны различаться не более чем на 3 – 5 см. Если вы сумели получить разницу в 2 см – то это очень хорошо.
Если она 1 – 2 см – то вы умеете делать разметку и работаете аккуратно. Если она 3 – 4 см – то вы на пределе допустимого. Если она 5 см и более – то нужно провести проверку длин всех отрезков и внести коррективы вплоть до последней операции. Перепроверять каждый угол и все узлы. После этого опять проверка диагоналей.
Полезные советы
- Перенести своими руками разметку осей от шнуров на обноске на землю или в любую точку вниз можно при помощи отвеса.
- Сделайте несколько видов отметок на обноске – разметку осей, например, можно отмечать просто прямой чертой, разметку краёв траншеи – треугольником, край цоколя – крестом, а края опалубки – крестом в круге. Так вам будет удобнее сориентироваться. Также можно использовать маркеры разных цветов.
- Обноска делается чуть выше цоколя по простой причине – чтобы можно было проложить первый ряд кирпича в стене или установить первый брус каркасного дома как можно точнее от первичной разметки, натянув шнур по отметкам от осей. После того, как выполнен первый ряд стен – обноску можно снять.
- Не используйте в качестве строительной нити леску – она очень сильно тянется и провисает, на ней нельзя сделать метки. Нить должна иметь как можно меньшее растяжение, быть достаточно заметной, чтобы случайно её не задеть, и такого цвета, чтобы на ней можно было делать отметки маркером.
- В обноске необходимо предусмотреть проход такой ширины, чтобы туда мог свободно пройти человек, везущий тачку. Если используете на строительстве технику – то в проход должен свободно проезжать трактор или мини-погрузчик.
Работы по выносу осей
Все опорные конструкции дома при разработке проекта в обязательном порядке должны быть привязаны к осям. Для точного расположения фундаментов на местности потребуется правильно разбить участок под дом в соответствии с чертежами. Этот этап строительства выполняют в следующем порядке:
- Обозначение первой оси. В качестве ее выбирают крайнюю, расположенную параллельно забору или границе участка.
- От забора отмеряют две точки, на равном расстоянии. Линия, соединяющая эти отрезки, и является искомой.
- На этой линии потребуется сделать отметки точек пересечения с перпендикулярными осями дома. Условные оси изготавливают из шнура, прикрепляя его к обноске с помощью гвоздей. Она в самом простом случае представляет собой деревянные колья, забитые на некотором отдалении от предполагаемого котлована или траншеи.
- От каждой отмеченной точки необходимо построить прямой угол, который задаст направление осям. Чтобы сделать это пользуются методом египетского треугольника. Результатом завершения построений становится разбивка осей дома в одном направлении.
- Чтобы сделать разметку в перпендикулярном направлении, необходимо отложить от первой построенной оси линии на проектном расстоянии (также как откладывались отрезки от забора).
Объяснения без наглядного примера могут запутать, поэтому рассмотрен дом прямоугольный в плане (на рисунке ниже). Помимо наружных стен строение имеет две внутренние, расположенные под прямым углом. На чертеже обозначены шесть осей, по три в каждом направлении.
Построения начинаем с оси «А», которая располагается вдоль забора. Разметив ее расположение, отмечают на ней точки пересечения с осями «1», «2», «3». Методом египетского треугольника выстраивают прямые углы и выполняют разбивку остальных линий. Чтобы правильно вынести ось «Б» потребуется от оси «А» отложить два отрезка длиной 3 м (по линиям 1 и 3).
Соединив концы отрезков, получаем искомую линию. Далее точно также выполняют разбивку «В», откладывая 4,6 м от «Б».
Совет! Если дом вписан на территории под углом, построения усложняются дополнительными геометрическими замерами, поэтому рекомендуется использовать более простую схему параллельно забору или границе участка.
Система осей удобна тем, что к ней привязаны все конструкции дома: фундаменты, стены, перекрытия, перегородки и тому подобное. Если выполнять разбивку граней опорной части (приведена далее) при работах «нулевого» цикла потребуются новые ориентиры.
Привязка осей к фундаменту (и стенам) может быть центральная, нулевая или двухсторонняя. В первом случае чтобы обозначить границы конструкции потребуется отложить половину ширины в каждую сторону. Во втором ось совпадает с одной из поверхностей фундамента. Третий вариант предполагает разные расстояния от оси до двух граней фундамента. На чертеже обозначаются обе величины.
Выноска осей электронным тахеометром
Лучшие результаты достигаются с применением геодезических инструментов. В этом случае работа выполняется выносом координат или построением линий, параллельных и перпендикулярных базовой.
Для работы по координатам желательно располагать чертежом генерального плана в векторном формате или вставленным в такой файл. Координаты точек выносятся тахеометром, оборудованным лазерным дальномером с точностью до 5 миллиметров и тут же закрепляются на местности.
Контроль отметок при помощи тахеометра.
Таким же образом задаются осевые линии непосредственно на обноске. Для координатной выноски не имеет значения сложность конфигурации плана и углы между осями, всё равно достигаются идеальные результаты. Погрешность закрепления с помощью стального стержня превзойдёт неточность позиционирования точки тахеометром. Поэтому рекомендуется оси выносить сразу на обноску, зафиксировав гвоздём или отрисовав тонкой линией, это увеличит точность размеров.
Как разметить фундамент сложной формы.
Если дом с прямыми углами имеет сложную форму, то есть его фундамент в плане представляет собой не прямоугольник, а фигуру с выступами, задача по разметке усложняется, но ее все равно можно решить своими силами.
Размечать основание дома сложной формы без эркеров придется в несколько этапов:
Источник: stroy-t74.ru
