Проекты зданий и сооружений содержат большое количество
разнообразных чертежей, схем и текстовых документов, а на самих
чертежах имеется, как правило, много пояснительных надписей и
наименований элементов, маркированных обозначений, выносок и ссылок
на другие чертежи проекта. На рабочих чертежах планов, разрезов и
фасадов не допускается чрезмерная детализация изображений. Все
необходимые подробности конструирования содержатся в чертежах
деталей и узлов конструкции, а также на выносных элементах, на которые
делается сноска.
Выносной элемент — отдельное увеличенное изображение какой—
либо части здания или конструкции (узла, фрагмента, фасада, плана, разреза), которое содержит необходимые подробности, не указанные на
основном изображении.
При выполнении выносных элементов и ссылок на узлы
соответствующее место на фасаде, плане или разрезе отмечают замкнутой
тонкой линией (окружностью или овалом) с указанием на полке-выноске
Разметка фундамента. Как сделать обноску для котлована. Правильная разбивка фундамента и осей здания
порядкового номера или буквенного обозначения выносного элемента.
Если выносной элемент помещён на том же месте комплекта, то на полке
линии-выноски проставляют порядковый номер выносного элемента узла.
Изображения конструктивных узлов, отмечены на чертеже
замкнутой линией или окружностью и требующие детализации,
выполняют в более крупном масштабе (выносной элемент).
У выносного элемента, на который делается ссылка, номер узла
наносят в окружностях диаметром 12 — 14 мм.
Размер цифр номера узла в 1,5 — 2 раза больше цифр размерных
чисел чертежа. Круги с номером узлов помещают над их изображением и
справа от них.
К многослойным конструкциям делают выносные надписи с
указанием толщины слоёв. Эти надписи помещают на так называемых
«этажерках» в порядке расположения слоёв материала или конструкции.
Последовательность надписей к отдельным слоям должна соответствовать
последовательности их изображения на чертеже сверху вниз или слева
направо.
В этом случае, если необходимо показать часть фасада (фрагмент),
или плана здания с большой детализацией, чертёж выполняют в более
крупном масштабе, а в основном чертеже делают ссылку на
соответствующие фрагменты изображения. Участок изображения, по
которому делается фрагмент, отмечают фигурной скобкой или линией—
выноской со стрелкой и указанием порядкового номера фрагмента, а
также марки комплекта чертежей, и номера листа в скобках, на котором помещен чертеж фрагмента. Над соответствующим фрагментом – увеличенным и детализированным изображением — в надписи указывают порядковый номер и наименование фрагмента.
Планы, разрезы и фасады зданий
Строительные чертежи зданий и инженерных сооружений
составляют по общим правилам прямоугольного проецирования на основе
плоскости проекций.
Изображения зданий на строительных чертежах имеют свои
Реперы, закладка и определение
названия. Виды здания спереди, сзади, справа, слева называют фасадами.
В наименовании фасада указывают крайние координационные оси. Фасады здания дают представление о внешнем виде здания, о его общей форме и pазмерах, о количестве этажей, наличии балконов или лоджий.
Вид здания csepxy называют планом крыши.
Планом здания называют изображение здания, мысленно
рассеченного горизонтальной плоскостью на уровне оконных и дверных
проёмов, и проецировании на горизонтальную плоскость проекции, при
этом другая часть здания (между глазом наблюдателя и секущей
плоскостью) предполагается удалённой. На чертеже плана здания
показывают, то, что получается в секущей плоскости и что расположено
над ней.
План здания является его горизонтальным размером. Если
планировка помещения второго и последующих этажей одинакова, то
кроме плана первого этажа выполняют план второго этажа и называют его
планом типового этажа или планом 2 — 9 этажей.
В промышленных зданиях горизонтально секущую плоскость
проводят на уровне отдельных элементов, площадок или этажей зданий и полученные планы называют по этим числовым значениям уровней (отметкам пола).
Таким же образом получают и другие планы зданий, например, при
раскладке плит междуэтажного перекрытия. В этом случае
горизонтальную секущую плоскость проводят на уровне плит.
Наименование фасадов, планов, разрезов здания, мысленно рассечённого
вертикальной плоскостью и спроецированного на плоскость проекции,
параллельную секущей плоскости. Если мысленно рассечь здание
вертикальной секущей плоскостью и удалить его переднюю часть, а
оставшуюся часть здания спроецировать прямоугольно на фронтальную
плоскость проекции (параллельную секущей плоскости), то полученное на
ней изображение будет разрезом этого здания. Положение секущей
плоскости (горизонтальный след) для данного разреза показывают на
плане здания.
Разрезы делают по наиболее важным в конструировании или
архитектурном отношении частям здания, по лестничной клетке, оконным
и дверным проёмам.
Разрез здания называют поперечным, когда вертикальная секущая
плоскость перпендикулярна продольным стенам здания.
Такое наименование разрезов условно, поскольку в некоторых
случаях нельзя выделить в здании преобладающее измерение.
Иногда для получения разрезов применяют не одну, а две или более
секущих параллельных плоскостей. В таком случае разрез (поперечный
или продольный) будет сложным или ступенчатым.
Направление секущей плоскости для разреза обозначают на плане
первого этажа разомкнутой линией со стрелками на концах,
показывающими направление проецирования и взгляда наблюдателя.
Около стрелок ставят арабские цифры, а на самом разрезе делают надпись по типу Разрез 1-1. Допускается разрез обозначать прописными буквами по типу Разрез А-А.
При составлении разрезов зданий необходимо знать, что секущие
плоскости не проводят по колоннам вдоль прогонов и балок перекрытий и
по стропилам. Колонны, перегородки, прогоны, балки и стропила в
продольном направлении всегда показывают не рассечёнными, в
поперечном сечении эти элементы (за исключением) изображают
рассечёнными.
В строительных чертежах в разрезах и планах видимые линии
контуров, не попадающие в плоскость сечения, выполняют сплошной тонкой линией.
Основная надпись строительных чертежей.
Источник: studopedia.ru
Выноска и обноска
После разбивки дома на местности необходимо сделать выноску.
Производим следующие действия:

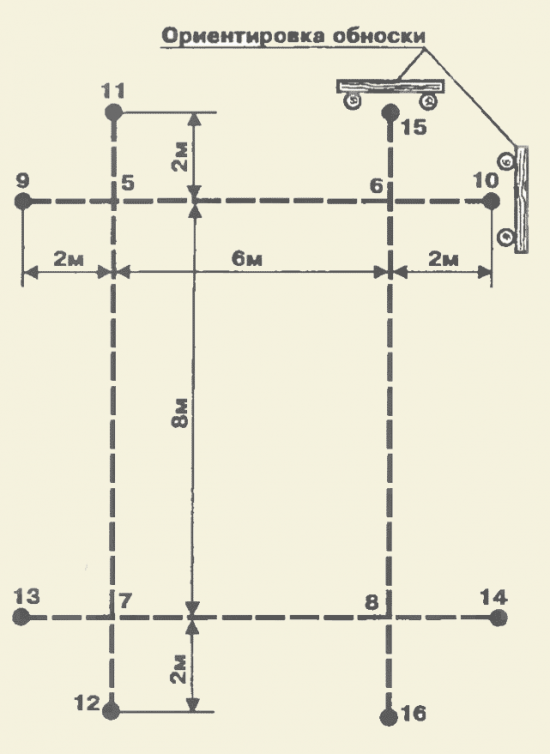

— натянем шпагат по линии 5—6, но на 2 м длиннее в обе стороны, и забиваем колышки 9 и 10 таким образом, чтобы над землей оставалось не более 10 см.
— те же шаги повторяем с другими сторонами разбивки дома и устанавливаем колышки 11-12, 13-14, 15-16.
После всех манипуляций на участке будет установлено 12 колышков.
При последующих земляных работах колышки 5, 6, 7, 8 можно вынуть, а колышки 11, 12, 13, 14, 15, 16 должны остаться, чтобы между ними можно было натянуть впоследствии шпагат. Точки пересечения шпагата будут указывать на углы стен дома.
Это наиболее простой способ выноски.
Помните, что выноску необходимо начинать от той границы земельного участка, параллельно которой вы хотите построить дом. Необходимо производить разбивку очень внимательно, поскольку от этого зависит прямоугольность вашего дома.
Далее над выноской необходимо сделать обноску.

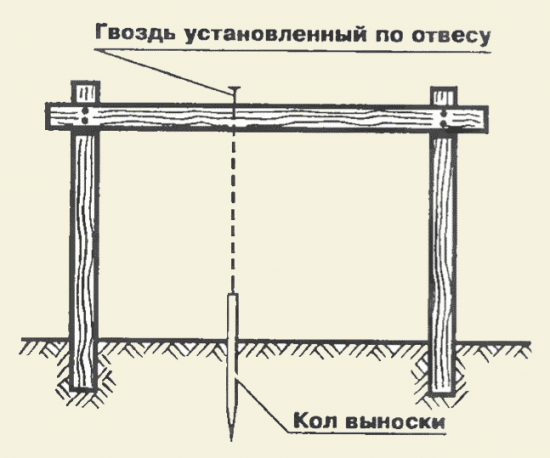

Обноску выполняют на двух столбах, вкопанных или вбитых по обе стороны кола выноски. К столбикам прибивают доску, в которую вбивают гвоздь строго над колышком выноски. Этого добиваются с помощью отвеса:
Расстояние между столбиками и их высота значения не имеют.
Главное условие, чтобы гвоздь находился строго над колышком выноски.
Для чего делается обноска?
Колышки выноски забиты глубоко и в траве их не видно, а выше их забивать нельзя — выдернут.
Обноска в этом случае показывает местонахождение колышка. По гвоздям обноски, при необходимости, также можно натянуть шпагат. Его пересечение опять таки даст нам прямые углы здания, но уже намного выше.
Таким образом обноска и выноски дублируют друг друга.
Следующим этапом геодезической разбивки является вынос на местности и закрепление отметки 0.000.
Отметкой 0.000 называется отметка пола первого этажа здания.
От этой точки высчитаются все остальные высотные отметки:
— со знаком «+» выше верха пола первого этажа,
— со знаком «—» ниже пола.
Все отметки в строительстве даются в метрах.
Этот этап разбивки исполняется геодезистами и если вы не пользуетесь их услугами, то данный этап работ вам выполнять не нужно.
Для себя необходимо лишь определиться, на какой высоте вы будете делать пол первого этажа.
К примеру вам кажется или по тем или иным причинам вы хотите, чтобы дом был приподнят на 70 см. относительно уровня земли — эту цифру и необходимо запомнить.
