Что значит пирог в строительстве

В интернете бытует масса мнений по поводу правильной конструкции каркасного дома. Общая идея понятна — это сооружение из бруса и досок, внутри которого помещается утеплитель для стены. Однако очередность укладки слоев не для всех является понятной. Как должен выглядеть правильный пирог каркасного дома? Об этом, а также об особенностях монтажа разных материалов, выборе схемы расположения защитных, теплоизоляционных, декоративных слоев пойдет речь в этой статье.

Стоит начать с того, что разные схемы расположения слоев в пироге зависят от многих факторов, среди которых стоит выделить:

• Особенности погодных условий региона;
• Толщина каркаса, наличие перекрестной монтажной сетки;
• Доступный материал утеплителя;
• Необходимость дополнительного утепления или защиты стен.

Стоит отметить, что изменить план монтажа слоев на стадии строительства еще можно. Главное — правильный каркас здания, который станет основой для гибкой системы утепления, защиты и декорирования жилого дома.

Каркасный дом по СНиП. Пирог каркасной стены по СП 31-105-2002. Построй Себе Дом.

Возведение каркаса — основной этап строительства

От правильности сборки конструкции зависит не только прочность самого дома, но также проста в монтаже защитных и декоративных слоев. Пирог деревянного каркасного дома, рекомендуемыйстроителями, имеет четкую структуру и ровный слой защиты, как от погодных условий и кинетических воздействий, так и от внутренних коммуникаций. Правильный каркас отличается прочностью, отсутствием большого люфта, оптимальной дистанцией между вертикальными и горизонтальными досками. Ширина ячейки бруса, как правило, подбирается, исходя из двух параметров:

• Ширина листа утеплителя;
• Нагрузка, которую будет нести конструкция.

Неплохим вариантом станет установка вертикальных досок каждые 0,5 метра. Так каркас будет держать максимальный вес и при этом не нагружать фундамент.

Ячейка пирога будет иметь ширину 0,5м, что позволит укладывать толстые листы минеральной ваты без подрезки.

Стена каркасного дома — правильная очередность слоев

При строительстве жилого дома правильное размещение слоев гарантирует не только высокие качества здания, но также его долговечность, низкую частоту ремонта, практичные особенности эксплуатации. Правильный пирог «канадского» каркасного домасобирается за несколько недель и требует навыков работы с разными видами материалов: древесиной, пластиковой клеенкой (гидроизоляция), облицовочными материалами (гипсокартон, вагонка, камень) и проч. Если рассматривать устройство стандартной стены от помещения наружу, то она будет иметь следующее строение:

Отделка ОСП (ориентированно-стружечная плита), гипсокартоном, реже — вагонкой и другими видами сборочной обшивки стен;

1. Слой пароизоляции, который защитит остальные слои от проникновения газообразных веществ. Это необходимый слой, который полностью защитит утеплитель от негативного воздействия разного рода жидкостей (в т. ч. конденсата). Минеральная вата способна накапливать влагу и сбиваться в тугие комки, которые нарушают процесс термоизоляции и заметно снижают общую теплоту дома. Слой пароизоляции необходим в любом типе стены с наполнителем на основе минеральной ваты (базальтовой, стекловаты и проч.);
2. Два этих слоя крепятся на деревянный каркас из бруса или доски. Монтаж производится при помощи строительного степлера или специальных скоб. Внешняя отделка может быть присверлена, как напрямую к каркасу, так и к контробрешетке. В таком случает пространство между контробрешеткой и каркасом заполняется звукоизоляцией или слоем пенопласта (разновидность перекрестного утепления);
3. Третий слой (внутренний) — утеплитель. В каркасных домах применяются рулоны или блоки из минеральной или базальтовой ваты, стекловаты или комбинированных составов. Укладываются в специальные ниши — пространство между вертикальными и горизонтальными балками каркаса. Минеральная вата практически никак не крепится к древесине — в процессе укладки она расправляется и заполняет все доступное пространство. Это позволяет достичь максимального утепления. Каркас при этом становится уязвимым местом — дерево является «мостиком холода», потому чаще используют перекрестный каркас — еще один слой утепления, на треть тоньше основного.

После основного слоя утепления следует плита ОСБ, которая удерживает утеплитель со стороны улицы. Крепится на саморезы или гвозди. При монтаже между плитами необходимо оставить небольшой зазор — буквально 1-3 мм. Плита рано или поздно наберет немного воды и разбухнет, зазор, как таковой, исчезнет. Толщина плиты должна составлять несколько сантиметров — для лучшей защиты от неблагоприятных факторов окружающей среды.

Пирог каркасной стены и пола. СП 31-105 (устаревший вариант)

Между плитой ОСБ и утеплителем также часто прокладывают слой влаго-ветрозащиты. Пирог каркасного дома с толстой ОСБ снаружиполностью защищен от кинетического воздействия — ударов, падений и проч. (например, от падения веток).

При обработке специальными средствами дом будет устойчив к огню.

Следующий слой — древесная обрешетка. Это горизонтальная или вертикальная решетка из бруса или дешевой доски, которая служит крепежом для следующих слоев. Крепится на гвозди, саморезы, реже — скобы-угольники. Нередко древесная обрешетка служит каркасом для внешнего слоя утеплителя — ваты большой плотности, реже — пенопласта.

Толстый слой влаго-ветрозащиты. Это специальная мембрана, которая является главным рубежом защиты всего каркаса от внешнего воздействия. Крепится на промышленные скобы или гвозди с большими шляпками. Слои мембраны стоит накладывать внахлест друг на друга, углы дома обязательно закрываются цельным куском ВВЗ.

Еще один слой обрешетки из тонкого бруса, планок или строганной доски. Служит основой для монтажа декоративной отделки. Крепится под углом 90° по отношению к предыдущему слою.

Последний слой — внешняя отделка. Как правило, это вагонка, листы профнастила из пластика или металла, декоративные панели.

Стоит отметить, что для более сложных вариантов внешней отделки необходимо вносить изменения в первоначальный проект дома. Так, если заказчик желает сделать отделку из красивого кирпича, придется серьезно усилить не только фундамент, но также каркас. Обделка каркасных домов камнем — очень сложная техника, но она позволяет создать имитацию кирпичного дома за втрое меньшую цену.

Очередность установки слоев выглядит следующим образом:

1. Каркас;
2. Каркас под перекрестное утепление;
3. Заполнение утеплителем внешних ниш;
4. ВВЗ мембрана, внешняя плита ОСБ;
5. Второй слой утеплителя;
6. Слой пароизоляции, монтаж внутренней отделки;
7. Внешняя обрешетка, монтаж внешней отделки;
8. Косметические работы (покраска, шпаклевка, etc.).

Перегородки внутри дома

Пирог внутренней теплоизоляции каркасного домапредполагает утепление внутренних стен для лучшего сохранения тепла. Также это позволяет нагревать отдельные жилые комнаты, если установлена автономная система обогрева.

Устройство внутренних стен по своей идее похоже на внешнее, однако здесь нет внешнего слоя отделки. Пирог внутренней стены собирается в следующем порядке:

На этапе возведения каркаса дома создаются ячейки для утепления. Внутренние стены имеют такую же толщину, как и внешние (15-20 см).

С одной стороны стены монтируется плита ОСБ или обычного гипсокартона на слой пароизоляции. Натянуть пластиковую пленку на стену не составляет труда, монтаж больших плит хорошо прижмет ее к общей коробке. В ячейки вкладывается утеплитель и через несколько часов стена зашивается пароизоляционной мембраной плюс листом ОСБ или гипсокартоном. Декоративная отделка стены производится на финальном этапе подготовки дома.

В случае с внутренними стенами мостики холода не несут опасности, потому не нужно создавать перекрестное утепление и усложнять конструкцию несколькими типами защиты. Лучше пропитать древесину составами против гниения и горения.

Также часто можно встретить использование СИП-панелей при обустройстве внутренних стен здания. Это заметно ускоряет сборку конструкции, в зависимости от региона и цены на материалы также можно хорошо сэкономить на использовании различных материалов.

Для домов, построенных по канадской технологии, пространство для своеобразного творчества велико. Комбинируя разные типы материалов, можно добиться оптимального соотношения цены и качества построенного жилья.

Правильный пирог для потолка или крыши

От утепления верхней плоскости дома зависит многое. О методологии работы с плоскими крышами можно прочесть в отдельной статье на нашем сайте. Однако для «фигурных» крыш утепление потолка будет схожим с утеплением стен.

Пирог крыши деревянного каркасного домасостоит из нескольких слоев утеплителя, активной защиты, декоративных слоев. Этот слой выполняет несколько важных функций:

• Предотвращает резкое изменение температуры помещений в теплое время года;
• Защищает постройку от осадков;
• Предотвращает скапливание влаги под крышей и на потолке;
• Сохраняет до 30-40 % тепла внутри дома (теплый воздух всегда стремится вверх);
• Обеспечивает дополнительную вентиляцию комнат.

Порядок укладки материалов имеет ряд особенностей. Прежде всего, часть работ придется выполнять со стремянки или лесов, другую часть — с плоскости крыши. Хорошие балки из металла или толстого дерева станут не только основой для плоскости крыши, но также хорошей страховкой для рабочих.

Строение кровельного пирога практически не зависит от типа крыши. Если в доме предусмотрена мансарда — минеральная вата все равно монтируется на потолок и после слой теплозащиты дублируется на скаты под профнастил или фальш-черепицу.

Схема пирога кровли выглядит следующим образом:

1. Слой пароизоляции — толстая мембрана, которая позволяет крыше «дышать», но при этом не пропускает влагу и вредоносные бактерии. Служит качественной защитой от конденсата и осадков. Снизу этот слой «подпирает» лист ОСБ или гипсокартон. Он же не дает утеплителю вывалиться из горизонтальных ячеек;
2. Теплоизолятор — укладывается в ячейки между балками. Защищает здание от потери тепла;
3. Гидроизоляция — важный слой кровельного пирога. Служит защитой от внешней влаги, которая может скапливаться на чердаке. Укладывается внахлест лист на лист, нередко задувается монтажной пеной, заливается смолой или составами на основе эпоксидных смол;
4. Система вентиляции – представляет собой обрешетку, которая позволяет воздуху циркулировать внутри пирога.

Для скатной крыши модель каркаса выглядит таким же образом. Особенности монтажа зависят от угла наклона крыши. Нередко приходится резать листы утеплителя (для четырехскатных крыш). Также возникают проблемы с укладкой ваты в ниши необычной формы (трапециевидные или параллелограммы).

Распространенные вопросы и ответы на них

В: Какой толщины оказывается оптимальный пирог утепления деревянного каркасного дома?

О: Для большинства зданий он составляет: 15см (внутренний каркас) + 5 см (перекрестное утепление) + 5*2 (декоративная внутренняя и внешняя обшивки) = 30см. Стена такой толщины неплохо выдерживает погодные условия средней широты нашей страны.

В: Как лучше выбрать тип минеральной ваты для дома?

О: Необходимо обращать внимание на толщину и плотность материала. Оптимальное значение — порядка 35. Для разных широт это значение может меняться — чем теплее регион, тем меньше плотность ваты можно брать. Для холодных широт строительство каркасных домов по канадской технологии не рекомендуется или требуется собирать дом в кратчайшие сроки. Более эффективный метод — финская технология постройки зданий.

Источник: karkasnik-stroy.ru

Что такое кровельный «пирог»?

Пробовали ли вы когда-нибудь настоящий курник? Такой, чтобы с тремя сортами мяса, с рассыпчатым рисом, тушеными в сметане грибами, разделенный на слои тончайшими блинчиками и тающий во рту? Каждый слой имеет свою «перчинку», консистенцию, вкус, аромат, а вместе они создают безупречную комбинацию – кто пробовал, тот уже никогда не забудет!

Именно с таким шедевром русской кухни можно сравнить конструкцию крыши. Она не может быть однородной и монолитной – слишком много функций она выполняет, и слишком много требований к ней предъявляется. Быть одновременно и водонепроницаемым, и теплоизолирующим, и эффектно выглядящим, и несущим на себе огромную снеговую и ветровую нагрузку, не способен ни один материал. А вот несколько материалов, объединенных воедино – легко!

Таким образом, под кровельным «пирогом» понимается комбинация слоев, каждый из которых выполняет свою уникальную функцию – обеспечивает конструкционную прочность, пароизоляцию, вентиляцию, утепление и так далее.

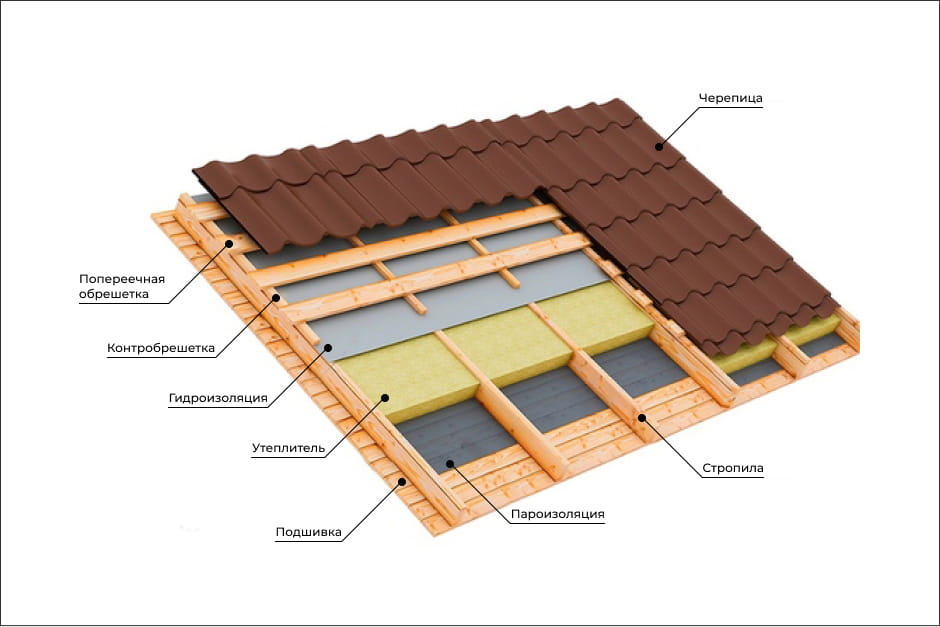

Структура кровельного пирога для большинства типов крыш

Состав кровельного «пирога» в каждом конкретном случае определяется профессионалом-проектировщиком. Типов крыш – бесчисленное множество, и каждый из них характеризуется собственным набором слоев и порядком их следования. Например, в состав озелененных крыш входят противокорневая мембрана и дренажный слой, способный запасать воду для питания растений, на эксплуатируемых крышах могут находиться слои асфальта и гравия, а на инверсионных крышах порядок расположения материалов принципиально отличается от такового на любых других типах крыш.

Однако есть некоторые общие соображения, которые применимы к подавляющему большинству крыш.

• Главным компонентом кровельного «пирога», несущим основную конструкционную нагрузку, является стропильная система. Она равномерно распределяет вес крыши по периметру стен, передавая его на фундамент. В зависимости от вида крыши, в состав стропильной системы могут входить стропила, мауэрлаты, ригели, лежни, подкосы и прочие элементы. Для плоских крыш основным несущим элементом являются железобетонные плиты или листы профнастила.
• Многие материалы, входящие в состав кровельного «пирога», теряют свои свойства при наличии воды – утеплители хуже сохраняют тепло, деревянные элементы стропильной системы начинают гнить. Чтобы защитить конструкцию от паров воды, поднимающихся из внутренних помещений, используют паронепроницаемые материалы, образующие пароизоляционный слой. Он располагается под стропилами внутри дома. Внутренняя обшивка закрывает его от посторонних глаз и является базой для финишной отделки потолка. Особенно важную роль пароизоляционный слой играет в составе мансардных крыш, там, где непосредственно под кровлей расположены жилые отапливаемые помещения.
• Теплоизоляционный слой обеспечивает комфортную температуру во внутренних помещениях дома. Теплоизоляция кровли может осуществляться с помощью самых разнообразных материалов минеральной или органической природы. Это и минеральная вата, и вспененный (EPS) или экструдированный (XPS) полистирол, и современные полиуретаны (PUR) и полиизоцианураты (PIR). Чаще всего утеплители выпускают в форме плит, реже встречаются маты, рулоны, иногда используют и более экзотические технологии, вроде задувной теплоизоляции.
• Вентиляционный зазор формируется с помощью реек обрешетки и контробрешетки. С окружающей средой он контактирует в районе карнизного свеса и наверху, у конька. Циркуляция воздуха помогает просушить внутренние слои кровельного «пирога» в случае, если в них все-таки попала влага. Кроме того, правильное функционирование вентзазоров предотвращает образование сосулек и наледи на кровле.
• Водоизоляционный слой расположен непосредственно под финишным кровельным покрытием и защищает уязвимые слои конструкции от возможных протечек воды сверху. Обычно для создания этого слоя используют диффузионные мембраны и различные перфорированные пленки. В идеале, подкровельные водоизоляционные материалы должны быть непроницаемыми для влаги, но проницаемыми для водяного пара. Этим условиям идеально отвечают диффузионные мембраны и, в меньшей степени, различные перфорированные пленки. Пар, случайно проникший из помещения из-за дефекта пароизоляции, получает шанс покинуть кровельную конструкцию, а не остаться навсегда внутри нее.
• Кровельное покрытие. Это, собственно, то, что мы видим, глядя на крышу дома – керамическая или минеральная черепица, листы металла, соединенные по фальцевой технологии, битумная или металлочерепица, шифер, сланец или деревянная дранка. Задача этого слоя – обеспечение визуального «вау-эффекта», защита крыши от механических повреждений и проникновения воды.

Кровельное покрытие плоской крыши традиционно называется гидроизоляционным слоем или гидроизоляционным ковром. Иногда так же называют и водоизоляционный слой в составе скатных крыш, что вызывает терминологическую путаницу. Для финишного покрытия плоских крыш используют рулонные материалы на основе битума, полимерные мембраны, разнообразные мастики.

«Пирог» для утепленной крыши

Утепленная крыша требует наличия всех рассмотренных слоев:

• Внутренняя облицовка со стороны помещения;
• Контрбрус, фиксирующий пароизоляционный материал;
• Собственно, пароизоляционный материал;
• Утеплитель, находящийся между стропилами;
• Водоизоляционный слой, зафиксированный на внешней поверхности стропильных ног;
• Контробрешётка и обрешётка, формирующие вентиляционный зазор;
• Кровельное покрытие.

Крыша дома с «холодным чердаком»

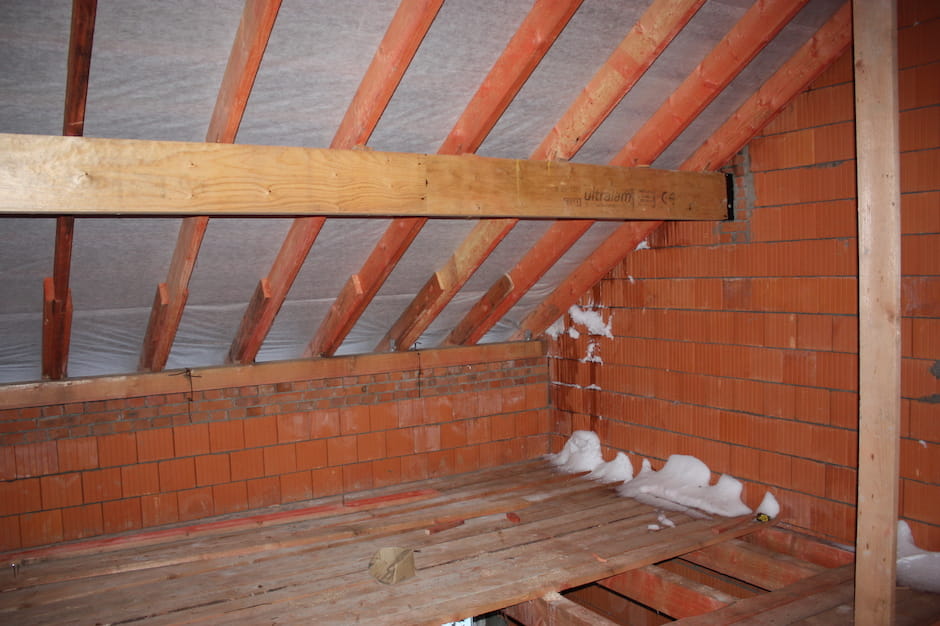

Холодное чердачное помещение

«Мягкая» «холодная» крыша

«Мягкой» кровлей иногда называют крышу, покрытую битумной черепицей. Если вы планируете использовать именно этот кровельный материал, то стоит учесть, что состав «пирога» немного изменится. Основное отличие – необходимость монтажа сплошного настила. Он выполняется из водо- и атмосферостойких материалов – качественной фанеры или ОСП.

Толщина этого слоя зависит от шага стропил и снеговой нагрузки в регионе строительства. Поверх настила располагают подкладочный ковер, он сглаживает дефекты основания и защищает настил от гниения при случайном проникновении воды под кровельное покрытие. Ну и, наконец, по поверхности подкладочного ковра укладывают битумную черепицу. При соблюдении всех правил монтажа, она образует качественное герметичное покрытие.

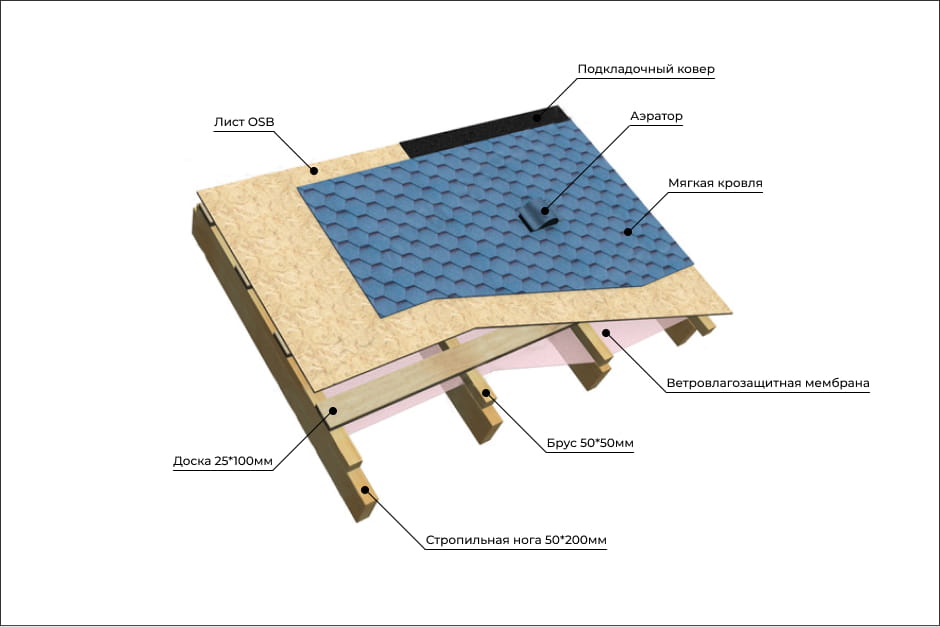

Пирог кровли под мягкую черепицу

Еще одно отличие такой кровли – водоизоляционный слой является опциональным. Его стоит предусмотреть, если в будущем вы планируете утеплять кровлю или же в случае, когда вентиляция кровли осуществляется через коньковый аэратор.

Плоская кровля

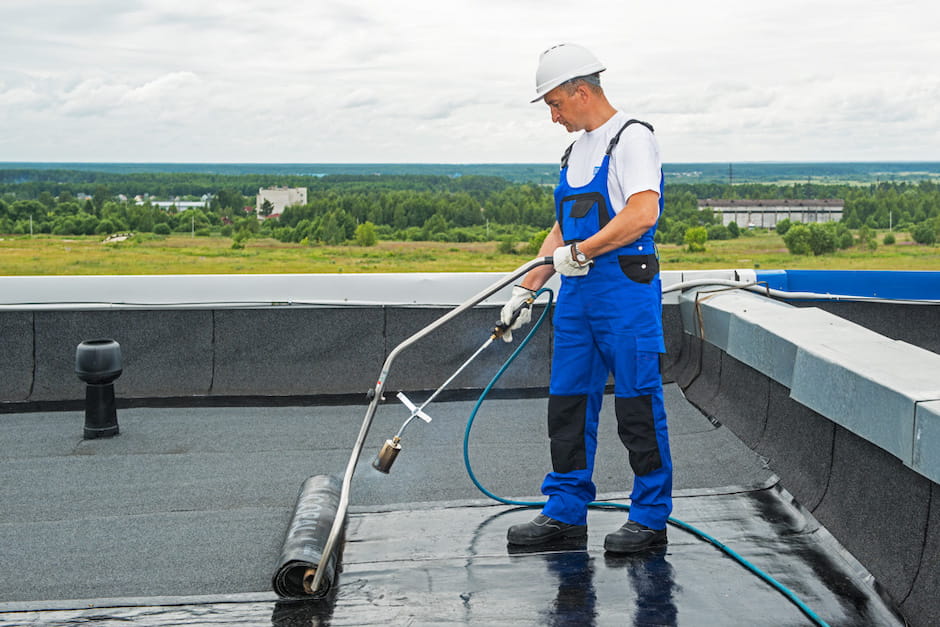

Наплавляемая кровля Икопал

Плоская кровля – редкая гостья в среде частного домостроения, она чаще всего украшает собой коммерческие и промышленные здания.

Плоские кровли могут быть:

• Неэксплуатируемыми;
• Эксплуатируемыми.

Неэксплуатируемая кровля не предполагает передвижения по ней людей и техники, а эксплуатируемая, соответственно, наоборот – для этого и предназначена. Некоторые типы эксплуатируемых крыш способны выдерживать только пешеходную нагрузку, а некоторые – легко справляются с автомобильной. Самый яркий пример – крыши стилобатов, на них могут располагаться как проезжие зоны, так и места для отдыха, спортивные и детские площадки, озелененные уголки.

В любом случае, в ее составе также можно выделить основные, уже знакомые нам, слои – несущую конструкцию, пароизоляцию, утеплитель и гидроизоляционный слой.

«Пирог» плоской неэксплуатируемой кровли

В качестве несущей конструкции могут использоваться:

• Сборные или монолитные железобетонные плиты;
• Профлист;
• Сэндвич-панели.

Важный слой плоской кровли, которого нет в составе скатной крыши – разуклонка. Он имеет переменную толщину и служит для организации водоотведения. Иногда сами несущие конструкции располагают с требуемым уклоном (1-2%), но чаще всего уклон формируют с помощью цементно-песчаной стяжки, керамзита, гравия и даже теплоизоляционных плит особой клиновидной формы.

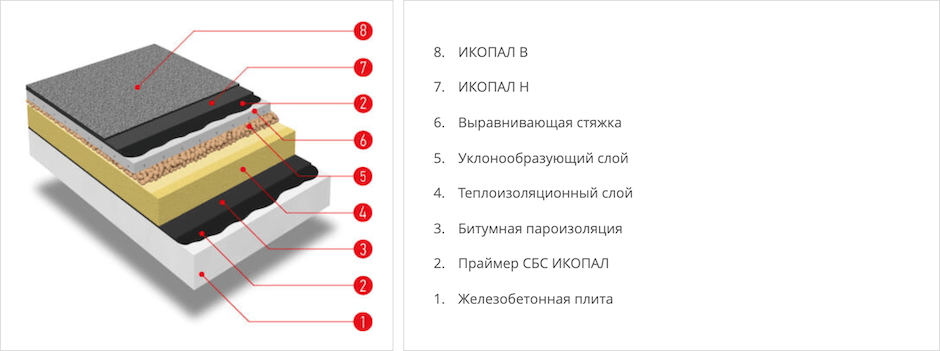

Устройство плоской неэксплуатируемой кровли из битумно-полимерных материалов Икопал

На плоских крышах не используют в качестве финишного покрытия штучные и листовые материалы – в этом случае невозможно обеспечить герметичность! Применяют только материалы, позволяющие организовать сплошной гидроизоляционный ковер – рулонные либо обмазочные. Ключевое свойство такого ковра – эластичность, достаточная для компенсации температурных и механических деформаций основания кровли.

«Пирог» плоской эксплуатируемой кровли

Его состав зависит от того, как именно будет эксплуатироваться кровля. Будут ли на ней присутствовать люди постоянно или изредка? В каком количестве? Будет ли на ней размещаться какое-то оборудование? Какого веса?

Основные слои и их расположение совпадают с рассмотренными в начале статьи, так как это обусловлено строгими законами строительной физики.

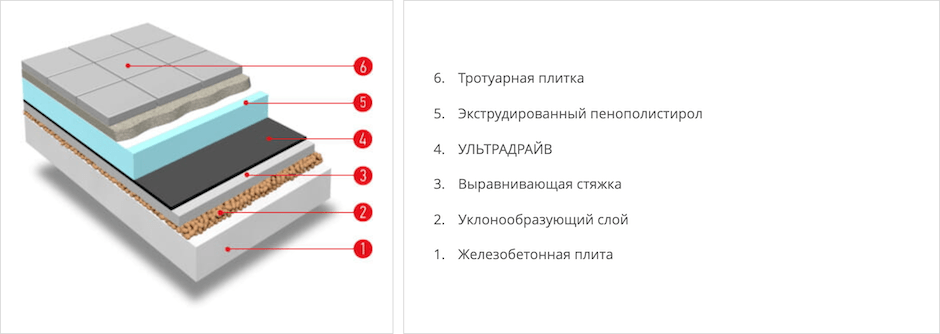

Структура пирога плоской эксплуатируемой кровли из битумно-полимерных материалов Икопал

Однако есть и интересные частные случаи, которые будут рассмотрены ниже.

Инверсионная кровля

Инверсионной называют особый вид плоской эксплуатируемой кровли, отличающейся нетипичным расположением слоев – утеплитель в ее составе расположен выше гидроизоляционного слоя, который фиксируется непосредственно на плите перекрытия. Жесткий плитный теплоизоляционный материал защищает гидроизоляцию от повреждения и служит основой для следующих слоев эксплуатируемой кровли. Поверх него может располагаться дренирующий слой гравия и субстрат для выращивания зеленых растений, или же брусчатка или даже асфальтовое покрытие.

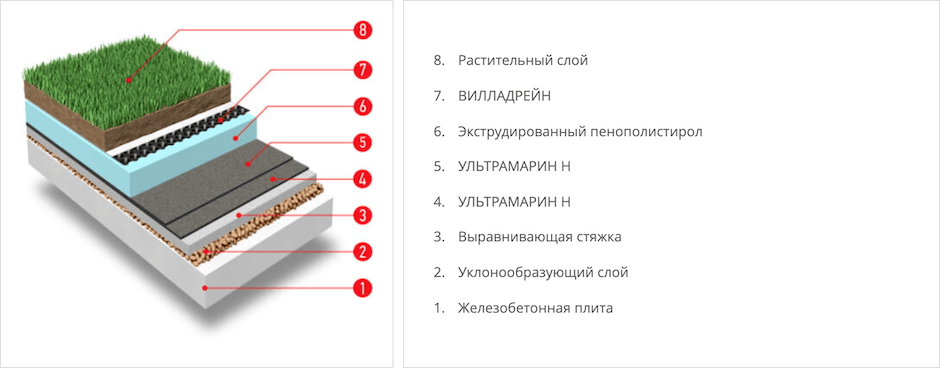

Устройство инверсионной кровли из битумно-полимерных материалов Икопал

Балластная кровля

Балластная кровля – это еще один необычный тип плоской кровли, в котором гидроизоляционный слой никак не фиксируется на основании, а лишь прижимается каким-либо балластным материалом – гравием, тротуарной плиткой, террасной доской, субстратом для озеленения. Главное достоинство этой технологии – упрощение монтажа, ведь приклеивание или наплавление гидроизоляционных материалов – самая трудоемкая и ответственная часть работ на плоской кровле.

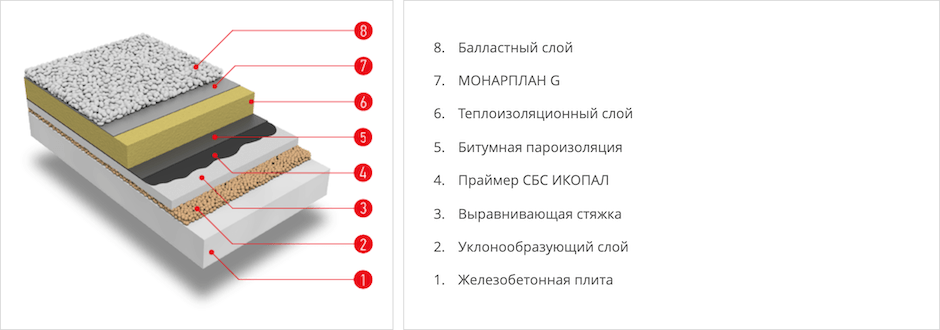

Структура пирога балластной кровли из кровельных материалов Икопал

Возвращаясь к кулинарным ассоциациям, следует отметить, что доверять процесс создания кровельного «пирога» стоит только профессиональным «поварам», которые не положат внутрь ничего сомнительного и не добавят к шампиньонам варенья или взбитых сливок. Выбирайте лучшие материалы, обращайтесь к лучшим специалистам!
