Деформационные швы устраиваются между инженерными конструкциями, частями и блоками протяженных по длине заданий, отдельными элементами горизонтальных площадок из монолитных бетонов. Их назначение — снимать напряжения в местах их вероятной концентрации для устранения появления разрушающих дефектов, способных привести к аварийным ситуациям. В общем случае, разделительные деформационные швы — это разрезы между отдельными элементами, строительными конструкциями, деталями, изделиями, служащие для придания им возможности перемещаться относительно друг друга с минимальным взаимовлиянием.

Назначение деформационных швов

В старых протяженных зданиях, построенных более 100 лет назад, когда разделительные деформационные швы еще мало значили для тогдашних архитекторов и проектировщиков, часто можно увидеть вертикальные трещины самой произвольной конфигурации и ширины раскрытия (до 10 сантиметров), тянущиеся по фасаду от цокольной до карнизной части. Отчасти они могут маскироваться дверными или оконными проемами, через которые обычно и проходят, увеличивая зазор (щели) между коробками заполнений и стеной.

Профессионалы. Мастер буровзрывных работ. Полиметалл

Такие трещины — это и есть самый настоящий естественные разделительные деформационные швы, благодаря которым снимаются избыточные напряжения в стенах и перекрытиях зданий. То, что они остаются неорганизованными, открытыми и незащищенным, часто сквозными, часто способствует тому, что через них в дом проникают уличные насекомые и мелкие животные, пыль, грязь.

Эти швы-трещины служат мостиками холода при потерях тепла в зимний период и иногда значительно увеличивают расходы на отопление. Из-за них часто портится и покрывается трещинами внутренняя облицовка, рвутся и отслаиваются обои. Из щелей, образующихся на потолке просыпается внутрь помещений зола и шлак, ранее использующиеся в качестве насыпного утеплителя и шумозащиты. Неорганизованные трещины портят внешний вид фасадов старых зданий. Их косметическое замазывание оказывается неэффективным и следы ремонта почти сразу же исчезают при сезонных зимне-летних колебаниях их ширины раскрытия.

Наблюдение за произвольно возникшими неорганизованными деформационными швами, устранение их вредного влияния

Ещё один момент, на который не часто обращают внимание эксплуатационные службы — нужно организовать систематическое наблюдение за местами, где возникают или образовываются разделительные естественные деформационные швы. Если вертикальные трещины шириной до 10 см появляются в стенах, на которые опираются несущие конструкции перекрытий, они менее опасны чем трещины в стенах, располагающихся вдоль несущих конструкций, так как трещина, например, шириной 7 сантиметров тянет за собой перпендикулярную ей стену и практически вдвое с 15 см, снижает опорную площадку несущей конструкции перекрытия — балки, плиты. Когда материал опорной стены недостаточно прочен, может произойти скол и аварийное обрушение которое приведет к значительному материальному ущербу.

Долевое участие в строительстве. Смысл долевого строительства для застройщиков. Евгений Лебедев

Для того, чтобы уменьшить ширину раскрытия такой трещины или вообще устранить ее влияние, обычно выполняют усиление — увеличивают глубину опорной площадки до величины, рекомендованной СНиП или ГОСТ (почти всегда это — не менее 15 сантиметров), либо устраивают вдоль фасада предварительно напряженные тяжи из стального проката — кругляка или уголка, располагая их снаружи здания подобно обручу, стягивающим деревянные бочки. И еще полбеды, если это здание производственное или с простым фасадом, выполненным в, так называемой, конструктивистском стиле. Хуже, если это исторический памятник, обильно украшенный лепниной и прочими элементами архитектурно-лепного декора.

От чего защищают деформационные швы и их классификация

Напряжения и усилия, от которых полностью защищают разделительные деформационные швы, могут иметь следующую природу:

• температурные — возникают:

• в материалах и конструкциях с большим разделительные линейного расширения при нагревании или, наоборот, охлаждении. В большей степени это свойственно металлическим конструкциям, находящимся на открытых пространствах при прямом воздействии отрицательных температур или солнечного ультрафиолета. Заранее предусмотренные температурные швы полностью препятствуют короблению и искривлению таких конструкций, сохранению в удовлетворительном состоянии мест сварных, болтовых, а ранее — заклепочных соединений. Рекомендуется устанавливать эти деформационные швы в зданиях с большим количеством несущих стальных конструкций. Еще они свойственны устройству в металлических мостах, эстакадах, железнодорожных (рельсовых) магистралях, путепроводах, галереях, наружных лестницах, перекрытиях со стальными стропильными конструкциями — балками, прогонами, ригелями, фермами, арками, благодаря им на долгие годы продлевается срок надежной эксплуатации таких сооружений:
• при строительстве на грунтах, подверженных пучнистому морозному расширению, когда на фундамент в зависимости от сезонного колебания свойств грунтовых оснований воздействуют вертикальные и горизонтальные (боковые) нагрузки. При этом в фундаменте образуются случайные трещины, снижающие их прочность и несущую способность.

• в домах, целиком построенных из древесины, имеющей тенденцию к усушке (потере влажности) и изменению геометрических сечений и размеров отдельных элементов строения;
• постройках из монолитного железобетона, а также отдельных деталях, отливаемых непосредственно на площадке без использования предварительного напряжения арматуры. Особенно, если это сопровождается перерасходом воды и нарушением водоцементного соотношения в монолитном бетоне (якобы для улучшения удобоукладываемость), что ведет к появлению усадочных трещин. Усадочные швы до некоторой степени могут нивелировать возникающие при усадке напряжения и делать их менее опасными;

Часто разделительные швы делают комбинированными, полностью объединяющими одно, два или более назначений, например, температурно-усадочными, осадочно-сейсмическими и другими аналогичными.

Герметизация деформационных швов

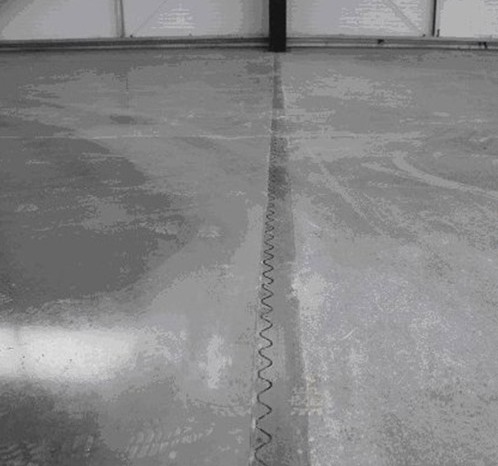

Деформационные швы бывают простыми и сложными. Простой (холодный) шов имеет вид разреза, например, между отдельными блоками сооружения, представляющими по сути отдельные строения, построенные с зазором в торцах до 10 см. Для герметичности применяют герметик для деформационных швов в бетоне. Обычно это выполняют с наружной стороны. Такие швы заполняется безусадочными эластичными герметизирующими вставками для предотвращения попадания в межшовное пространство наносной пыли, грязи, органических засорений (опавших листьев), проникновения и размножения мелких и крупных насекомых, в том числе опасных для жизнедеятельности человека, а также использования в качестве гнезд птицами, грызунами, различными видами пресмыкающихся.

С наружной стороны эти швы заделываются эластичными или расширяющимися при взаимодействии с влагой, содержащейся в атмосфере, герметиками — полиуретановыми, силиконовыми, на основе бутадиен-стирольных искусственных каучуков, а также зачеканиваются различными шнурами — джутовым, капроновым, бентонитовым, круглом или прямоугольном, (саморасширяющимся в объеме при соприкосновении с атмосферной влагой). Для их установки и фиксации обычно используют в качестве клея битум в расплавленном или разбавленной в растворителе в виде праймера какой-либо из битумно-полимерных мастик.

Защитно-герметизирующие профили, которые устанавливаются в деформационные швы

Сейчас для герметизации разделительных швов, практически, любой ширины, которые при этом становятся закрытыми, производители рекомендуют использовать различные инвентарные патентованные приспособления (профили) для защиты и герметизации, выпускаемые многочисленными зарубежными и отечественными компаниями под разными названиями и брендами, имеющими патентованные различия в конструкции, способах крепления и установки, в соответствии с тем или иным разработанным для этой цели ГОСТ:

• цельнометаллические профили, с рабочей частью, выполненной в виде гармошки, и боковыми с отверстиями, служащими для крепления.
• резиноподобные на материалах из искусственных синтетических каучуков, без разрушения растягивающихся до 100% от первоначальной площади поверхности;
• комбинированные профили, содержащими как резиновые, тянущиеся части, так и гофрированный металл.

По способу и различиях в установке их различают на:

• изоляционные;
• накладные;
• подкладные;
• гидроизолирующие;
• термо или влаго расширяющиеся.

Фиксация таких инвентарных изделий-профилей заводского изготовления на деформационные швы к их боковым сторонам может быть осуществлена на обычных цементно-песчаных растворах, при помощи дюбелей, проволоки, других видов закладных деталей.

Помимо изделий и профилей для разделительных швов, стороны которых расположены в одной плоскости, выпускаются защитные приспособления для угловых сопряжений вне зависимости от того, изготовлены конструкции из одного материала или из разных, например, бетон-дерево, дерево-кирпич, металл-пластик.

В настоящее время существует много способов эффективной защиты деформационных швов, которые можно использовать не только во вновь построенных сооружениях, но и пригодных для строений, подвергаемых ремонту, реконструкции, другим видам переустройства.

Источник: striwer.ru

Деформационные швы ДШ

Назначение и особенности установки деформационных швов

Деформационные швы ДШ – это незаменимая составляющая устройства любого строения, которые осуществляют перераспределение нагрузок, оказываемые на элементы конструкций.

Сегодня существует три основные группы изделий:

• усадочные;
• температурные;
• осадочные.

Каждая категория применяется в зависимости от назначения и обладает своим спектром преимуществ. Поэтому деформационные швы, изготовление которых выполняется из прочных материалов, решают определенный спектр задач.

Особенности деформационных швов

Усадочные швы

Такие конструкции используются в железобетонных и монолитных бетонных стенах. Снижают отрицательное явления при затвердении бетона, где происходят процессы его уменьшения в объеме, что является главной причиной образования трещин.

Температурные швы

Использование деформационных швов этого типа направлено на предотвращение появлению различных деформаций, вследствие негативного воздействия резких перепадов температур.

Осадочные швы

Назначение устройств – исключить возникновение деформаций по причине недостаточной устойчивости грунта, что может поспособствовать преждевременному разрушению всего строения.

Ключевые преимущества и характеристики деформационных швов:

• многократное повышение прочности сооружения;
• значительное увеличение срока эксплуатации постройки;
• существенное уменьшение негативного воздействия окружающей среды.

Деформационный шов. Элементы конструкции и гидроизоляции

Завод металлоконструкций «Северозапад» предоставляет широкий ассортимент высококачественной продукции, отличающейся высоким качеством и надежностью в эксплуатации. Деформационный шов каждой модели полностью соответствует государственным стандартам, что гарантирует потребителю его эффективность и долговечность.
