Этапы строительства деревянного каркасного дома

Перед началом работ необходимо провести подготовительные работы, которые включают в себя:

• Подготовка участка
• Разметка дома

Подготовка подразумевает очищение участка от растений там, где будет располагаться дом. Это делается еще для того чтобы удобнее в дальнейшем было делать разметку. Если на месте участка имеется уклон, то далее необходимо будет провести работы по выравниванию.

Разметка является важным этапом, от которого потом будет зависеть сама планировка и ровность стен. Если разметку выполнили неточно, то в дальнейшем эту ошибку будет поправить очень трудно. Этот этап включает в себя: установку колышков, разметку всех внутренних стен.

Каркасный дом: важные преимущества

В числе главных достоинств, которыми характеризуется каркасный дом:

• отличная тепло- и звукоизоляция;
• легкость возведения фундамента;
• высокая скорость строительства (например, каркасный дом 6×6 бригада из трех человека может построить за два месяца, включая отделочные работы);
• отсутствие усадки, что позволяет быстро приступать к отделке;
• максимальная ценовая доступность технологии по сравнению со всеми остальными;
• при строительстве используются экологически чистые и безопасные материалы;
• быстрый демонтаж при необходимости.

Также реально построить каркасный дом своими руками, пошаговая инструкция поможет в этом.

Полы в каркасном доме. Строй и Живи.

Первый этап: подготовка и фундамент

Первым этапом в строительстве каркасного дома является подготовка участка и устройство фундамента. Для жилого дома чаще всего выбирают ленточный фундамент, хотя легкие деревянные дома при подходящих для строительства почвах (песчаных) могут ставиться и на столбчатый. Кроме того, последние несколько лет набирают популярность свайно-винтовые фундаменты, однако из-за низкого качества произведенных в нашей стране свай предпочтение все-таки отдается ленточным.

Ленточный фундамент под каркасный дом

Прежде всего, следует расчистить территорию и снять плодородный слой почвы. По возможности необходимо избавиться от перепадов. Далее копаем траншею под опалубку.

Глубина траншеи должна быть не менее 60 см, то есть ниже точки промерзания. Если глубина небольшая, то из-за сезонного движения почв фундамент будет подниматься и опускаться, что спровоцирует его ранее разрушение. Ширина фундамента должна быть минимум 30 см.

Дом на свайном фундаменте

В траншее следует установить опалубку. Выбор опалубки зависит от вашего кошелька, свободного времени и желания приложить руку к ее созданию. Желающие сэкономить могут собрать опалубку из старых досок. Естественно между досками остаются щели, в которые может проникнуть жидкий цемент во время заливки фундамента. Решить эту проблему можно с помощью пленки, которой выстилаются стенки опалубку.

Чтобы во время заливки опалубка не сломалась (так как тяжелый цемент давит на стенки с большой силой), устанавливают распорки. В подготовленную таким способом траншею укладывают арматуру.

В это же время должны быть установлены анкерные болты, на которые потом будут насажены доски или брус для нижней обвязки. Анкерные болты также можно устанавливать в уже готовый фундамент, просверлив под них отверстия. Однако этот способ считается менее надежным.

Столбчатый фундамент для каркасного дома

Когда все эти манипуляции сделаны, можно заливать цемент. Он должен быть не слишком жидким, по консистенции – как густая сметана. Используя лопату разравнивает поверхность, стараясь, чтобы уровень поверхности будущего фундамента был ровным.

Фундамент должен застывать несколько недель. Если в это время начинаются дожди, то фундамент стоит укрыть пленкой. Незастывший цемент боится заморозков, поэтому все эти работы стоит выполнять тогда, когда температура не опускается ниже 0 градусов.

Через 3 недели опалубку, если вы использовали съемную, можно снимать. Несъемные опалубки, продающиеся в магазинах, трогать не надо. Они выполнят функцию дополнительной защиты основы под дом от внешних факторов. Но и стоимость их гораздо выше, чем тех, которые можно сделать своими руками.

Опалубка для ленточного фундамента, построенная своими руками из досок

Стоимость самостоятельно построенного фундамента с материалами составит около 2-3 тыс. долларов. Строительство фундамента от специалиста обойдется минимум в 2 раза дороже.

Схема различных видов фундаментов есть в нашей статье.

Первый этап: подготовка и фундамент

Первым этапом в строительстве каркасного дома является подготовка участка и устройство фундамента. Для жилого дома чаще всего выбирают ленточный фундамент, хотя легкие деревянные дома при подходящих для строительства почвах (песчаных) могут ставиться и на столбчатый. Кроме того, последние несколько лет набирают популярность свайно-винтовые фундаменты, однако из-за низкого качества произведенных в нашей стране свай предпочтение все-таки отдается ленточным.

Ленточный фундамент под каркасный дом

Прежде всего, следует расчистить территорию и снять плодородный слой почвы. По возможности необходимо избавиться от перепадов. Далее копаем траншею под опалубку.

Глубина траншеи должна быть не менее 60 см, то есть ниже точки промерзания. Если глубина небольшая, то из-за сезонного движения почв фундамент будет подниматься и опускаться, что спровоцирует его ранее разрушение. Ширина фундамента должна быть минимум 30 см.

Дом на свайном фундаменте

В траншее следует установить опалубку. Выбор опалубки зависит от вашего кошелька, свободного времени и желания приложить руку к ее созданию. Желающие сэкономить могут собрать опалубку из старых досок. Естественно между досками остаются щели, в которые может проникнуть жидкий цемент во время заливки фундамента. Решить эту проблему можно с помощью пленки, которой выстилаются стенки опалубку.

Чтобы во время заливки опалубка не сломалась (так как тяжелый цемент давит на стенки с большой силой), устанавливают распорки. В подготовленную таким способом траншею укладывают арматуру.

В это же время должны быть установлены анкерные болты, на которые потом будут насажены доски или брус для нижней обвязки. Анкерные болты также можно устанавливать в уже готовый фундамент, просверлив под них отверстия. Однако этот способ считается менее надежным.

Столбчатый фундамент для каркасного дома

Когда все эти манипуляции сделаны, можно заливать цемент. Он должен быть не слишком жидким, по консистенции – как густая сметана. Используя лопату разравнивает поверхность, стараясь, чтобы уровень поверхности будущего фундамента был ровным.

Фундамент должен застывать несколько недель. Если в это время начинаются дожди, то фундамент стоит укрыть пленкой. Незастывший цемент боится заморозков, поэтому все эти работы стоит выполнять тогда, когда температура не опускается ниже 0 градусов.

Через 3 недели опалубку, если вы использовали съемную, можно снимать. Несъемные опалубки, продающиеся в магазинах, трогать не надо. Они выполнят функцию дополнительной защиты основы под дом от внешних факторов. Но и стоимость их гораздо выше, чем тех, которые можно сделать своими руками.

Опалубка для ленточного фундамента, построенная своими руками из досок

Стоимость самостоятельно построенного фундамента с материалами составит около 2-3 тыс. долларов. Строительство фундамента от специалиста обойдется минимум в 2 раза дороже.

Схема различных видов фундаментов есть в нашей статье.

Возведение фундамента

Фундамент выбирается по желанию и может быть столбчатым, свайно-винтовым, ленточным и т.д. В данной статье рассматривается пример постройки каркасного дома со свайно-винтовым типом фундамента.

Свайно-винтовой фундамент

Подобный вид фундамента подходит к тем участкам, где имеется рыхлый или неустойчивый грунт. Этот тип фундамента обладает рядом достоинств, таким как:

• Нет необходимости привлекать спецтехнику для его постройки.
• Фундамент возводится в сжатые сроки: чтобы его смонтировать достаточно одних суток.
• Огромный выбор строительного материала (свай).
• Фундамент обладает прекрасными несущими характеристиками.
• Это дешевый вариант фундамента, по сравнению с другими типами фундаментов.
• Фундамент монтируется в любое время года.

На заметку! Наличие свайно-винтового фундамента не позволяет обустроить в доме подвал. Это существенный недостаток подобного варианта.

Как рассчитать количество свай?

Сваи должны иметь правильную геометрическую форму и качественные лопасти. Из соответствующей таблицы можно выбрать подходящие сваи.

Винтовая свая (диаметр трубы) Шаг установки Применение

219	3-10	Дома, пирсы, ангары
159	2-5	Аналогично
133	2-5	Аналогично
108	2-5	Тяжелые ворота, пирсы, ангары, дома, заборы
89	2-4	Можно использовать в качестве дополнительных свай, для домов, хозблоков
76	1-3	Легкие постройки, террасы, указатели, знаки дорожного движения
59	0.5-2	Аналогично

На заметку! В условиях, когда грунт глинистый, работы следует проводить в сухую, не дождливую погоду. Сваи устанавливаются строго вертикально.

Как установить сваи самому?

В случае применения свай большой толщины, придется воспользоваться помощью спецтехники. Если выбрать сваи оптимального диаметра, то можно обойтись своими усилиями. В таком случае намного проще определиться с одинаковым уровнем установки свай.

Для начала на участке осуществляется необходимая разметка и подготавливается площадка. Желательно, чтобы она была горизонтально ровной и могла послужить своеобразным ориентиром глубины погружения свай.

Следующий этап – определение периметра будущего фундамента. Для этого, по его углам забиваются металлические прутья, после чего между ними натягивается веревка. Необходимо проверить, чтобы будущий фундамент имел прямые углы.

В первую очередь сваи устанавливаются по углам на глубину не меньше 0,5 метра. Хотя здесь все зависит от типа почвы. Установку свай лучше осуществлять вдвоем: один ввинчивает их, а второй контролирует вертикальность. Установив сваи по углам постройки, приступают к установке промежуточных свай, которые могут находиться на удалении 0,7-1,2 метра одна от другой. Все сваи ввинчиваются на требуемую глубину, после чего приступают к их выравниванию, бетонированию и монтированию оголовков на сваях.

Преимущества и недостатки каркасного дома

Перед тем как сделать каркасный дом своими руками, стоит рассмотреть его положительные и отрицательные качества. К плюсам каркасных построек причисляют следующее:

1. Строительство каркасного сооружения с учетом возведения фундамента и отделочных работ обойдется дешевле, чем использование традиционной технологии с применением железобетона, кирпича или пеноблоков.
2. Домик среднего размера три человека смогут построить за три месяца. На отделочные работы уйдет еще около 1,5-2 месяцев. В работе не понадобится тяжелая строительная техника, отсутствуют мокрые циклы работ.
3. Постройка не требует регулярного ухода и обработки специальными средствами, как дом из клееного бруса либо оцилиндрованного бревна. Также она не подвержена усадке, как другие сооружения из древесных материалов.
4. Перекрытия и стены каркасного дома благодаря наличию тепло- и звукоизоляции не пропускают в дом посторонние звуки и надежно защищают от теплопотерь. Есть простой доступ к содержимому стены, толщина которых небольшая. Перед финишной отделкой стеновая поверхность не требует оштукатуривания, дополнительного выравнивания и изготовления каркаса. То же самое касается и пола каркасного дома.
5. Внутри пустотелых стен удобно прокладывать инженерные коммуникации.
6. Поскольку все конструкции из древесины имеют малый вес, можно использовать облегченный фундамент, что позволит ускорить строительство и сэкономить на материалах.
7. Данную технологию строительства ценят за экологичность. Кроме деревянного каркаса для утепления постройки используют минеральную и базальтовую вату, а в качестве обшивки стен – ОСП и ГКЛ.
8. Каркасно-щитовой дом пользуется большой популярностью в Японии и других сейсмоопасных регионах, потому что выстоит даже при землетрясении в 9 баллов.
9. Канадская и финская технологии возведения домов удобны и тем, что строительство разрешено проводить при низких температурах в зимнее время.
10. Постройку несложно разобрать, перевезти в другое место и собрать заново.

Недостатка всего два:

• Для возведения недостаточно только знания поэтапного строительства. Нужен качественно сделанный проект с разработкой всех узлов и учетом нюансов креплений.
• Если строить не одноэтажный дом, а постройку с двумя и более этажами, то стоит помнить, что при хождении по перекрытиям слышен гул и вибрации. Тепло- и звукоизоляция полностью не решает проблему.

Как построить каркасный дом: заливка фундамента

Быстровозводимая конструкция легкая, поэтому сооружать мощное основание нет смысла. В зависимости от типа грунта и этажности строения выбирают между:

• винтовыми сваями;
• столбчатым;
• ленточным.

При выборе вида фундамента рассчитывают общую нагрузку. Погонный метр высотой 3 м весит около 1,7 т. Если предполагается одноэтажное строение, периметр умножают на 1,7. При расчете 2-этажного здания площадь умножают на 2 затем на вес 1 п.м.

Один из популярных вариантов – свайно-винтовой. Он подходит для возведения основания на заболоченных участках, в местах со сложным рельефом, кроме скалистого грунта. Для одной семьи из 3-4 человек подойдет столбчатый. С помощью бура выполняют отверстия глубиной 80 см и шириной 20 см, куда вставляют асбоцементные трубы на дистанции 90 см.

Свободное пространство заполняют присыпкой из песка и щебня, после утрамбовки заливают цементным раствором. По такому принципу закапывают 130-150 столбов.

Монолитное основание

Ленточный фундамент для каркасного дома стал классикой. Он представляет собой бетонную полосу, образующую замкнутый контур. По сравнению со столбчатым имеет большую поверхность, поэтому обеспечивает хорошую несущую способность. Пошаговое описание возведения мелко заглубленного основания позволит с работой справиться самостоятельно. Для этого понадобятся:

• арматурные стержни;
• песок, щебень разных фракций;
• стальная проволока;
• цемент;
• гидроизоляция;
• инструменты: пила, лопата, строительный миксер.

После расчетов размечают место, используя колышки и веревку. Чтобы лента была ровной, второй ряд бечевки натягивают шире на 10 см толщины стены. Для измерения углов используют лазерный уровень или контролируют ровность через сравнение диагоналей.

Для не заглубленного основания глубоких рвов рыть не нужно. В отличие от фундамента, когда ямы выкапывают ниже уровня промерзания, достаточно снять плодородный слой и заглубить траншеи на полметра. В этом случае лента будет опираться на грунт. Хотя почва подвергается морозному пучению, несущая способность от этого не страдает. Особенно, если дом строится на песке или гравелистой почве.

На дно выстилают геотекстиль, сверху слоями насыпают песчаную подушку. Каждый пласт проливают водой и утрамбовывают. На глинистой почве высота подложки достигает 50 см, на песчаном грунте — в 2 раза меньше. Следом укладывают гидроизоляцию из битумно-полимерных материалов.

Строительство опалубки и заливка раствора

На этом этапе из шифера, досок или фанеры по периметру монтируют опалубку для бетона. С внутренней стороны уровнем вымеряют высоту заливки раствора, отмечают маркером на досках. Вдоль опалубки сооружают арматурный каркас. Металлические стержни диаметром 10-16 мм с ребристой поверхностью обеспечат прочную адгезию с бетоном, в перспективе предотвратят разрушение фундамента. Если высота опалубки больше 30 см, прутья укладывают в несколько рядов.

Предпоследний шаг в возведении монолита – равномерное распределение бетона. После заливки первого слоя с целью предотвращения вакуумных пустот его пробивают. Второй слой добавляют до схватывания первого. Последний выравнивают согласно разметкам, засыпают сухим цементом через сито.

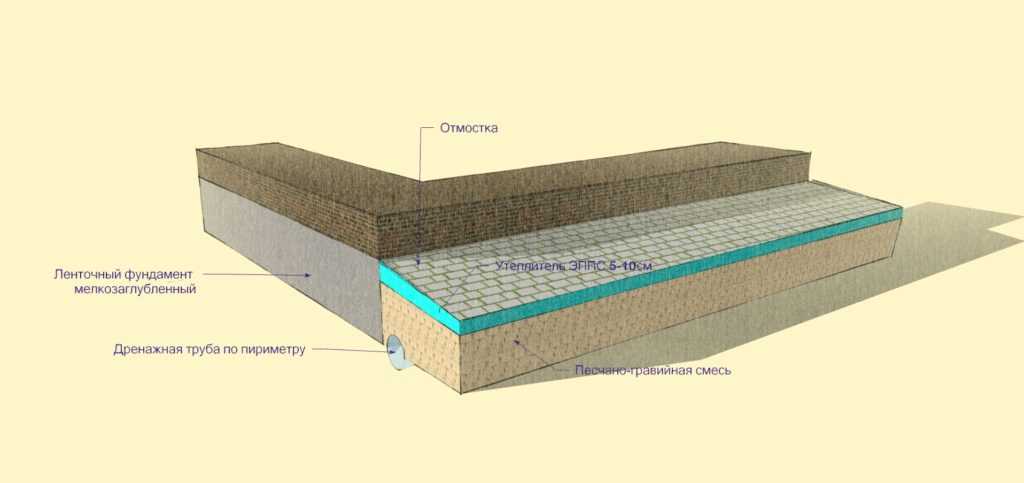

Незащищенный мелко заглубленный фундамент зимой проводит холод от промерзающего грунта. Чтобы сохранить тепло в доме, с наружной части выкладывают пенополистирол. В регионах с суровым климатом используют другую схему. Изоляционный слой в придачу укладывают по горизонтали внизу основания.

Если температура держится в +20°C, через неделю строительство продолжают. За это время бетон затвердеет на 50%. Если столбик не поднимается выше +17°С, выжидают дней 12. До окончательного высыхания монолита понадобится не менее 28 дней.

Устройство пола в каркасном доме

При постройке каркасного дома не следует забывать и об укладке пола. Это достаточно важный технологический процесс. Начиная работать, в первую очередь на фундаментную основу нужно положить рубероид и покрыть его сверху специальной пропиткой: антисептиком. Закрепить рубероид можно с помощью анкерных болтов через равные промежутки длины (1,5-2 метра).

Вторым этапом идет расположение по всему периметру деревянного бруса сечением 150х50 мм. Далее нужно при помощи специального строительного уровня очень точно выставить углы. Допуск на перекос не должен превысить 10 мм. При строительстве каркасного дома своими руками рекомендуем Вам использовать одни и те же материалы для изготовления стен, пола и несущих конструкций во избежание последующего перекоса.

Черновой пол настилают из необработанной доски, так как это самый доступный из дешевых материалов. После установки лаг (между которыми стелиться утеплитель) сверху настилают доски. После того, как укладка пола завершена — смело приступайте к строительству стен.

1. Балка перекрытия

2. Черновой брусок

3. Доски чернового пола

4. Настил водонепроницаемый

5. Засыпки из стружек или опилок

6. Заливка известковым молочком «текстом»

7. Доски чистового пола

Установка стен, крыши и окон

При строительстве дома собирать каркас необходимо на сухой и ровной поверхности, иначе стены вашего дома со временем перекосятся. Для сборки каркаса стен принято использовать вертикальные доски одинакового размера. По их длине можно определять высоту вашего строящегося дома.

При желании сэкономить на материале — выбирайте высоту стен не менее 2400 мм. В помещениях с такой высотой испытываешь дискомфорт, создается такое впечатление, что потолок буквально давит на вас. А вот при устройстве потолка на втором этаже, который будет соответствовать наклону кровли, существенно можно сэкономить на основном материале. В результате работы вы получите помещение мансардного типа, которое при желании можно очень стильно оформить. После сборки основного каркаса и каркаса стен, можно приступать к основной обшивке дома.

При окончательном расчете количества, а также ширины секций стен вы должны учесть все возможные механические нагрузки на пол строения. Балки обычно устанавливают с шагом от 30 см до 60 см. Выбор ширины досок подбирается в соответствии с отделочным материалом. При обшивке сайдингом нужно расстояние (20-30 см) из-за пластичности данного материала и невозможности его выдерживать несущественную нагрузку. При этом если вы будете обшивать листами ДСП, то расстояние можно будет увеличить до 35-60 см.

При установке окон (https://domsdelat.ru/okna_i_dveri/ustanovka-okon-v-karkasnom-dome.html) при строительстве каркасного дома своими руками необходимо соблюдение точных строительных норм. Во-первых, площадь окна должна занимать 18% от всей площади стены. Во-вторых, в доме, где вы планируете проживать только весенне-летний период, будет достаточно рам с одинарным остеклением. При проживании круглый год используйте рамы с двойным, а лучше тройным остеклением.

Заключительным этапом строительства является устройство и монтаж каркасной крыши. Помимо внешней красоты, на крышу ложится роль распределения существенных внешних нагрузок. Вот основные элементы несущей крыши – стропила и стропильные ноги, они подразделяются на висячие и наклонные, диагональные связи, коньковый прогон. При строительстве каркасного дома своими руками вы рано или поздно задумаетесь о материале для кровли. В настоящее время на строительных рынках представлен широкий ассортимент необходимых материалов.

Подведем итог: строительство каркасного дома своими руками — не простое дело! Главное правило – при сборе конструкции строго следуйте строительным нормам и установленным правилам. И тогда ваш каркасный дом будет радовать вас и ваших потомков.

Почему большинство выбирает каркасные дома?

1. Потому как, современные каркасные дома достаточно дешевые при сравнении, например, с кирпичными домами.
2. Вторым преимуществом является срок возведения каркасного дома – от полутора месяцев в зависимости от сложности конструкции.
3. Относительно небольшой вес конструкции каркасного дома значительно упрощает его строительство, благодаря возможности возведения такого дома на любом типе грунта и относительно простым фундаментом.
4. Низкая теплопроводность стен обеспечивает прохладу летом и тепло зимой.
5. Очевидным плюсом является тот факт, что каркасный дом можно возвести в любое время года, его демонтаж также не доставит больших проблем.
6. В стенах каркасного дома отсутствуют щели и он не подвержен образованию плесени и грибка.
7. Благодаря особенностям возведения каркасных домов коммуникации, такие как система электропроводки, отопление и водоснабжение возможно прокладывать непосредственно внутри стен без существенных затрат.
8. У такого дома отсутствует усадка, вам не придется ждать 2-3 года, прежде чем дом осядет, можно сразу приступать к внутренней отделке дома.

Закладка фундамента

Одним из существенных преимуществ каркасного дома является возможность использования для него фундамента практически любого типа, что обусловлено небольшой нагрузкой, оказываемой строением на основу. Ограничивающим фактором в данном случае может выступать лишь тип грунта на участке, а также размер бюджета, выделенного на строительство.

Таким образом, выбор типа фундамента осуществляется будущим владельцем жилья по своему личному усмотрению.

Фундамент свайно-винтового типа

Это наиболее распространенный и востребованный тип фундамента, используемого при возведении каркасных домов. Его популярность объясняется простотой сооружения и невысокой стоимостью расходных материалов. Кроме того, свайно-винтовой фундамент чрезвычайно практичный и универсальный, его можно использовать на грунтах практически любого типа, за исключением скалистых.

Практика показывает, что особенно актуален и практически незаменим такой фундамент в заболоченных местностях, где твердые слои грунта располагаются достаточно глубоко, из-за чего обустройство какого-то иного фундамента требует колоссальных финансовых и трудовых затрат.

Мелкозаглубленный фундамент ленточного типа

Данная разновидность фундамента также является удачным выбором при строительстве каркасного дома, для которого такая основа подходит в полной мере. На обустройство этого фундамента требуются довольно скромные финансовые вложения, что является его несомненным плюсом. Кроме того, он достаточно прочный и надежный, что позволяет обустраивать в самом доме бетонные полы.

В то же время мелкозаглубленный ленточный фундамент характеризуется достаточно высоким уровнем хрупкости, в связи с чем при его обустройстве требуется точное соблюдение всех технологических нюансов. В отличие от свайно-винтового, данный тип фундамента невозможно использовать на болотистых почвах, а также в местах близкого залегания грунтовых вод.

Плитный фундамент

Последние тенденции в каркасном строительстве свидетельствуют о том, что все более востребованным в данной нише становится плитный фундамент. Он крайне экономичен, но при этом характеризуется невероятной универсальностью, высоким уровнем надежности и потрясающей долговечностью, что делает его превосходным выбором для тех, кто хочет получить максимум качества при минимуме вложений.

Нередко, вместо стандартной монолитной плиты, прибегают к обустройству плитного фундамента, оснащенного ребрами жесткости.

Устраиваем черновой пол

После прокладываются лаги, в качестве которых используют доски или брусья размером 5х10см, 5х15см или иных в зависимости особенностей эксплуатации помещения и предполагаемых нагрузок на пол. Лаги можно фиксировать дюбелями, гвоздями, саморезами, уголками и иными крепёжными деталями.

Далее их укладывают на обвязку. К ним крепят деревянные рейки длиной и шириной от трёх сантиметров с помощью любого подходящего крепежа. Основная роль данных брусков будет заключаться в опоре концов досок устанавливаемого пола.

Чтоб далее укладка настила была более удобной, рекомендуется соединить лаги с поперечными перемычками из подобного бруса. Шаг перемычки зависит от габаритов применяемых частей настила, но в большинстве случаев он составляет 125см. После стягиваются доски нижней обвязки с помощью гвоздей в шахматном порядке и шагом до 80см.

Внимание! Традиционно сначала возводится черновой пол, а после – стены, и данный порядок рекомендуется менять только в крайних случаях.

Поверх опорных реек шириной и длиной по 3см выкладывают влагоустойчивые OSB плиты или фанеру. Листовая фанера крепится не к рейкам, а к лагам. При монтаже OSB сложностей у застройщика обычно не возникает.

Устройство чернового фанерного пола
Требования	Расшифровка
Схема размещения	Следует располагать в шахматном порядке (со смещением к предыдущему приблизительно на половину листа)
Толщина листов	При их выборе следует ориентироваться на шаг монтажа лаг. В данном случае застройщик сможет данный этап ещё до монтажа опор. Если расстояние между лагами составляет не более 45см, применяются фанеры толщиной от 16 до 18 мм. Если шаг составляет от 50 до 62см – приобретают и устанавливают листы толщиной 18-21мм
Крепление настила	Для фанерного крепления используется комплексный метод с применением ершенных гвоздей или саморезов, обеспечивающих основную листовую фиксацию, а также клея, исключающего возникновение скрипа. Листы устанавливаются диагонально по периметру с креплениями в 15-сантиметровый шаг между каждым. По центру крепить рекомендуется с 30-сантиметровым шагом.
Зазоры между листами	Зазоры между листами должны составлять 2-3мм. Для контроля данного промежутка можно использовать гвозди с таким же диаметром, а после выполнения настила их можно будет убрать.

Между лагами рекомендуется простелить гидроизоляционную плёнку, крепящуюся строительным степлером.

К остальным этапам обустройства чернового пола относятся:

• распределение в ячейках каркаса минеральной ваты или иного теплоизоляционного материла;
• покрытие этого теплоизоляционного слоя пароизоляционной плёнкой с 10-15-сантиметровым нахлёстом и проклейка стыков;
• распределение поперёк лаг досок толщиной не менее 3см с шагом в 40-60см. их крепление на саморезы (полученная обрешётка создаст нужный вентиляционный зазор);
• поверх обрешётки разместить шпунтованную доску толщиной не менее 30мм или стандартную от 40мм;
• выполнить финишное напольное покрытие.

Конструкция каркасного дома

Существуют несколько технологий строительства каркасного дома: канадская, финская, немецкая, с использованием деревянной или металлической основы. Но в любом случае в конструкцию входят следующие элементы:

• верхняя и нижняя обвязка;
• вертикальные стойки;
• стропильная система;
• теплозвукоизоляционный слой;
• внутренняя и наружная обшивка.

Толщина стен зависит от региона строительства и назначения дома – для временного или сезонного проживания. Набор материалов стандартен: деревянные брусья, доски, панели ОСП, влагостойкая фанера, утеплитель, крепеж. Специализированный инструмент не требуется, но иногда может понадобиться техника для монтажа крупногабаритных элементов.

С какими недостатками обладают такие дома?

1. Недостатков современные каркасные дома имеют значительно меньше – небольшой срок эксплуатации (в общей сложности до 100 лет)
2. Сложность возведения дома выше двух этажей, невозможность перепланировки.

Некоторые недостатки можно предотвратить уже на этапе возведения дома: так гулкость стен снизит звукоизоляция из тяжёлых базальтовых покрытий, а низкую пожаробезопасность можно повысить за счет специальных пропиток и грамотного проекта расположения электрической проводки и отопительных приборов.
Дом в центральной России

При установке каркасного дома следует учитывать для каких целей возводится этот дом, и в какой местности этот дом будет эксплуатироваться. Если это дачный дом, расположенный в центральной части России, скорее всего дополнительного утепления не понадобится, если же дом будет использоваться как постоянное жилье, стоит позаботиться об утеплении.

Источник: jackwharperconstruction.com

Этапы строительства каркасного дома

Как и любая другая серьезная технология, каркасное строительство, разбито на ряд логичных последовательных этапов и операций.

Разберем поэтапное строительство каркасного дома. Для примера, мы будем рассматривать каркасный деревянный дом, строящийся по канадской технологии. Жилая площадь — 120-150 м2, Один полноценный этаж и мансарда. Мы пройдемся по этапам строительства коротко, в виде обзора. Наиболее важным этапам посвящены отдельные заметки.

Подготовка участка

На этом этапе, на участке застройки проводится разметка будущих углов каркасного дома. После разметки, на месте, где будет дом и минимум на метр во все стороны, удаляется травяной покров, дерн и прочие помехи. Затем, участок засыпается слоем грунта и выравнивается.

Этап подготовки участка к строительству очень важен. От того, насколько тщательно будет проведена подготовительная работа, во многом зависит долговечность фундамента и всего дома, правильность размещения дома на участке и.т.д.

На этапе подготовки, нужно очистить грунт от травы, дерна, возможных пней и других препятствий, которые будут мешать строительству или угрожают разрушением фундаменту дома. После устранения всех препятствий, ориентировочную зону застройки следует выровнять. На полученной площадке нужно разметить контуры дома.

Для этого выбираются углы здания, с учетом допустимых расстояний до соседних построек. Чтобы сделать все правильно, стоит обратиться в ваше местное бюро технической инвентаризации (БТИ), так как расположение дома зависит от планируемой высоты дома, расположения соседних построек и ряда других факторов. Для гарантии перпендикулярности углов, при разметке контуров строения, применяется веревочный треугольник с длинами сторон 3, 4 и 5 м и колышками в углах.

После того, как разметка участка застройки выполнена, зачастую, устраивается земляная или песчаная подушка. Вроде бы, все готово, и есть большой соблазн поскорее начать возведение фундамента. Но, стоит побороть в себе эту поспешность.

Прежде чем рыть траншеи, бурить шурфы и ставить опалубки, следует хорошенько продумать расположение таких вещей, как: входы коммуникаций в дом, устройство септика или стока в общую систему, систему водоотвода воды с участка и.т.д. и.т.п. Для выполнения многих подобных операций может понадобиться тяжелая техника, которую уже невозможно будет применить, когда дом будет построен или начат. Так что, сто раз убедитесь, что все учтено. Посоветуйтесь с опытными строителями, соседями, которые уже строили в этом районе и смогут подсказать какие-нибудь местные обстоятельства.

Когда подготовка участка под застройку завершена, можно приступать к устройству фундамента.

Устройство фундамента

Как пример возводим каркасный дом на ленточно-столбчатом фундаменте типа ТИСЭ. Этот этап строительства начинается с бурения шурфов по периметру дома. В шурфах делается песчаная подушка, устраивается гидроизоляция и устанавливается арматура. Затем, шурфы бетонируются. Тем самым, получаются столбы.

По контуру столбов устанавливается опалубка, в которой формируется армированный растверк (лента фундамента). После затвердения бетона, поверхность ленты покрывают гидроизоляцией.

Ленточно-столбчатый фундамент — оптимальное решение для каркасных домов по соотношению, качества, цены и скорости возведения. Поговорим о том, как устроен ленточно-столбчатый фундамент, какие этапы его возведения, на что нужно обратить особое внимание.

Начинается строительство фундамента ТИСЭ с устройства столбов. По периметру несущих стен вырываются шурфы диаметром 25-35 см. Глубина бурения — ниже уровня промерзания. Это обязательное условие, чтобы при весеннем таянии почвы и ее вспучивания, фундамент не вырвало и не деформировало. Шурфы под столбы бурят или при помощи специальной техники или ручными бурами ТИСЭ.

Ручной бур, даже при машинном бурении будет необходим, чтобы сформировать расширение на дне шурфов.

После того, как шурфы под столбы готовы, на их дне устраивают утрамбованную песчаную подушку. Стены обрамляют гидроизолирующей рубашкой (толь, и.т.п.), которая, также, делает контуры будущих столбов более четкими. Толевую рубашку выводят на поверхность, на высоту до 0,4-0,6 м. Для того, чтобы при заливке бетона верхняя часть столбов не раздувалась, их фиксируют в рамки из доски. Перед заливкой бетона, в шурфы монтируется арматура. После заливки и застывания столбов, приступают к изготовлению ленты фундамента (растверка).

По периметру свай, устанавливается съемная опалубка из доски, ОСП, фанеры или металла. Ленточно-столбчатый фундамент предполагает, что растверк будет приподнят от уровня грунта на 0,4-0,5 м. Для этого, на дне опалубки формируют слой утрамбованной земли, соответствующей высоты. Естественно, верхушки столбов должны возвышаться над земляной подстилкой на 0,1-0,2 м. Когда земляная прослойка готова, ее поверхность, а также боковые стены опалубки простилаются гидроизоляцией.

В опалубку устанавливается каркас из арматуры, и можно приступать к бетонированию. Заранее, в опалубку устанавливаются продухи растверка, входы коммуникаций, если такие предусмотрены проектом и, возможно, крепежные элементы, на которые будет монтироваться каркас. Растверк бетонируется. После окончательного застывания, демонтируют земеляную подушку под растверком. Лента фундамента получается приподнятой над уровнем грунта на заданную высоту, что значительно повышает устойчивость конструкции фундамента к деформациям и грунтовой влаге.

Поскольку, расход бетона для ленточно-столбчатого фундамента, относительно, невелик, да и отдельно приходится заливать столбы и растверк — для замешивания бетона подойдет мини-бетономешалка.

Перед монтажом нижней обвязки деревянного каркаса, поверхность фундамента гидроизолируют толью, рубероидом или гидрофобными мостиками.

Нижнее перекрытие. Следующим этапом, на ленте устанавливается обвязка. Периметр из пропитанных в антисептике досок, крепится к ленте фундамента на шпильки или анкерные болты. На обвязке монтируются поперечные балки, которые формируют нижнее перекрытие каркасного дома.

По одной методике, перекрытие тут же обшивают снизу ветрозащитной плитой, кладут минеральную вату (утеплитель), покрывают сверху пароизоляционной пленкой и зашивают перекрытие черновым полом. По другой, каркас нижнего перекрытия оставляют открытым, и прямо на нем устанавливают каркас стен, а утепление и обшивку проводят синхронно по всему зданию уже после накрытия кровли. Обе методики жизнеспособны. Подробный разбор ситуации читайте здесь.

Стены первого этажа. На нижнем перекрытии устанавливается каркасные стены первого этажа. Участки стены дополнительно фиксируются раскосами, для предупреждения поводок и деформаций. Верхний периметр стен первого этажа завершают набивкой еще одного слоя доски, с расчетом перекрыть места стыков участков стен. В результате, получается как бы вторая обвязка.

Мансарда. На этом этапе строительства каркасного дома устанавливается междуэтажное перекрытие и стены мансарды. Все операции выполняются аналогично возведению первого этажа.

Крыша. На этом этапе на фронтонах мансарды устанавливается конек крыши и две дополнительные опорные балки на всю длину дома. На балках устанавливается стропильная система. Затем, крыша готовится в соответствии с видом кровельного материала.

Устройство крыши каркасного дома достаточно традиционно. При всем разнообразии форм и углов наклона, стропильная система крыши для всех видов строительных технологий остается неизменной.

Поскольку стропильная система изготавливается из древесины. Это дополнительный плюс для деревянных домов, так как деревянную стропильную систему, естественно, лучше крепить к дереву, чем к кирпичу, бетону, металлу.

Крыша формируется из стропил или стропильных ферм. Отличие этих двух способов, заключается в том, что стропильная система может формироваться прямо на месте из погонажа, или из собранных ферм с сечением крыши, подготовленных на участке или в заводских условиях. Каждый из методов имеет свои плюсы. Так скажем, большей точности установки и скорости возведения стропильной системы, можно добиться при использовании ферм. Однако, фермы несколько тяжелее, чем отдельные элементы, и их подъем может потребовать больше сил или людей, а возможно и привлечения подъемной техники.

Крыша, а точнее стропильная система, обычно, монтируется на трех направляющих, идущих вдоль дома. Конек и две опорные балки монтируются на фронтонных стенах. На опорные балки и край стен крепятся стропила.

Крыша каркасного дома также утепляется минеральной ватой (или другим утеплителем, но обязательно тем же, что и весь остальной дом), обшивается пароизоляцией и.т.д. Утеплитель кладется в 1,5 слоя, как и в перекрытиях. В стропильной системе нужно предусмотреть места для вывода дымоходов, антенны и прочих инженерных систем, если таковые должны иметь выход на крышу.

Дальнейшая конструкция крыши во многом зависит от выбора кровельного материала. Если будет применяться металлочерепица или другие листовые жесткие покрытия, то поверхность крыши затягивается ветрозащитной пленкой, которую фиксируют обрешеткой — деревянными планками, набитыми вдоль стропил. Поперек обрешетки монтируют контробрешетку.

К контробрешетке крепятся непосредственно листы кровельного материала. Здесь очень важным моментом является обеспечение вентиляции крыши. Для этого, из обрешетки вырезают участки, для того, чтобы все промежутки между обрешеткой были взаимосвязаны. Кроме того, листы кровельного материала в районе конька, также устанавливаются не встык и сверху накрывают коньковым уголком, также с зазором.

Если крышу будут крыть битумной черепицей, или другими мягкими кровельными материалами, то стропильная система сверху обшивается OSB плитой. И уже на OSB, как на жесткую основу, монтируется мягкая кровля.

Обшивка стен. Если дом строится не из щитовых панелей, а традиционным способом, то стены обшиваются ОСП. (Если дом каркасно-щитовой, каркас стен устанавливается, уже, будучи обшит ОСП).

Коммуникации. В каркасном доме прокладываются сети основных коммуникаций и проводится их тестирование. На этом этапе устанавливается водопровод, система отопления, электросеть, вентиляция, дымоходы, канализационная система, но возможны и другие вариации. (Коммуникации)

Утепление. Отделка. После установки коммуникаций, стены, перекрытия и крыша утепляются, обшиваются парозащитой и внутренним отделочным материалом. Отделываются фасады и цоколь.

Сдача в эксплуатацию

Финальным этапом является чистовой ремонт в помещениях, устройство чистовых полов, установка отопительного оборудования и радиаторов, установка лестницы на мансарду и.т.п.

Источник: domastroika.com

Как устроена конструкция стены каркасного деревянного дома: обзор и типы +видео

Толщина стен каркасного дома определяется их конструкцией, наличием вентзазоров и выбором утеплителя. Традиционно каркасная стена состоит из следующих прослоек:

• Наружная стеновая обшивка – её толщина может варьироваться от нескольких миллиметров (если это металлический профилированный лист) до нескольких сантиметров (если это более массивная обшивка – стружечная плита ОСБ или цементно-стружечные плиты ЦСП).
• Вентиляционный зазор между наружной стеновой обшивкой и утеплителем – он составляет как минимум 30-50 мм и обеспечивает свободное движение воздуха.
• Минеральный утеплитель обязательно применяют с мембранной защитой. Сама по себе мембрана не занимает много места. Её ширина измеряется микронами. А вот минеральный утеплитель – определят размер стены, поскольку является самым толстым материалом стенового «пирога». Ширина утепления варьируется от условий климата и предназначения дома (сезонности проживания – круглый год или только лето). Обычно она составляет хотя бы 50 мм для летнего строения и более 150 мм – для круглогодичного. Толщина стены каркасного дома для постоянного проживания – больше, поскольку строение эксплуатируется в период холода и зимних температур. При необходимости теплоизолятор кладут в два слоя, увеличивая толщину наружной стены. Тогда толщина утепления каркасного дома может увеличиваться вдвое.
• Внутренняя стеновая обшивка – её толщина также зависит от выбора стенового материала. Внутренняя обшивка может быть толще наружной, если она выполнена из деревянных материалов (блок-хауса, бруса). Возможна тонкая внутренняя обшивка – фанерой или панелями МДФ.

В разрезе устройство каркаса.

А теперь рассмотрим подробнее как строить каркасный дом, какая толщина стен будет у постройки?

Подготовка к строительству

Основа каркасного дома – материалы из древесины, которым вредит избыточная влажность

Важно выбрать правильный участок под застройку – сухой, без заболоченных зон, не затопляемый во время дождя. Необходимо предварительно выровнять грунт, удалить мусор, подготовить проезд для грузовой техники

Второй этап – разработка проекта каркасного дома. Эту задачу лучше доверить специалистам, которые учтут существующие строительные нормы, согласуют документы в разрешительных инстанциях. Если навыки позволяют, можно взять типовой проект и адаптировать его под собственные нужды. Главное – не забыть об инженерных коммуникациях и учесть рекомендованные размеры дома.

Важно! Чтобы быстро построить каркасный дом, обязательно составьте смету и распишите все этапы проведения работ. За основу можно взять следующую пошаговую инструкцию

Обустройство крыши

Возведение крыши – один из важнейших этапов в строительстве каркасного дома. Следует заранее определить ее вид, тип стропильной системы, материал обшивки. Для каркасника хорошо подходит двускатная кровля с уклоном не меньше 28 и не больше 50 градусов.

Для стропильной системы понадобятся доски сечением 50*150 или 50*200 мм – размеры зависят от расчетной нагрузки и используемого утеплителя. Стандартный шаг составляет 60 см. Две доски соединяют на земле, поднимают готовую конструкцию на крышу и монтируют ее на верхнюю обвязку со свесом в 35-70 см. Чтобы крыша была ровной, стропила устанавливают сначала на фронтоны, а затем – в середине. Финишный этап – монтаж прореженной или сплошной обрешетки, поверх которой крепят кровельный материал.

Утепление и обшивка каркаса

Готовый каркас обрабатывают антисептиками, хорошо просушивают и обшивают плитами OSB. Образовавшиеся ячейки заполняют утеплителем – минеральной ватой или пенополистеролом. Толщина слоя зависит от назначения дома – для постоянного проживания требуется не менее 15-20 см. Стеновой пирог выглядит следующим образом:

• ветрогидроизоляция;
• внешняя обшивка из ОСП-плит;
• утеплитель;
• пароизоляция;
• внутренняя обшивка из ГКЛ или ОСП+ГКЛ.

Для наружной отделки используют сайдинг, деревянные или фиброцементные панели, штукатурку, декоративный кирпич.

Этапы строительства

Каждое строительство дома начинается с выбора проекта. Нужно учесть все, что необходимо для вашей семьи в новом доме:

• спальня;
• гостиная;
• столовая;
• комната для гостей;
• кухня;
• детская игровая;
• мужской кабинет;
• будуар супруги;
• бассейн;
• кладовая;
• погреб;
• комната для стирки;
• комната для прислуги;
• бильярдная;
• курительная;
• санузел;

Из этого, неполного списка, нужно выбрать необходимое количество помещений, их площадь, определиться с количеством этажей, и разработать проект:

• Если, нет проблем с почвенными водами, песками и грунт вполне годится для постройки дома, следует приступить к закладке фундамента. Благо каркасные дома не тяжелые и вам не понадобится мощный фундамент. В последнее время стали популярными фундаменты на винтовых сваях. Но можно использовать и традиционный неглубокий ленточный фундамент.
• Следующий этап один из самых важных. Строится каркас дома из бруса как минимум 100 х150 мм. Для крепления, на торцах бруса делаются вырубки, чтобы они накладывались друг на друга. Соединения фиксируются нагелями. В некоторых случая угловые крепления брусьев крепятся металлическими уголками.
• После того как каркас готов, можно приступать к настилу пола. Сначала на брусья стелется черновой пол. Для него используется самая дешевая не обрезная доска. Сверху укладываются лаги на расстоянии друг от друга – 60 см. Между ними укладываются теплоизоляционные полистирольные плиты, сверху гидроизоляционная пленка. Затем укладываются доски чистового пола, которые желательно пропитать средствами от влияния сырости, насекомых и грызунов.
• Теперь можно приступить к обшивке дома. С внешней стороны дом может быть обшит досками или щитами, с внутренней фанерой или гипсокартоном. Под штукатурку, конечно, лучше использовать гипсокартон. Между внутренней и внешней обшивкой необходимо обязательно проложить слой гидро- и теплоизоляции. В последнее время в продаже появились СИП-панели, которые включают в себя три слоя: две плиты обшивки и внутренний изоляционный слой. Они удобны, практичны и долговечны.
• Для обустройства потолка используются балки 100х80 мм. Балки обшиваются досками, фанерой или гипсокартоном с внутренней стороны при помощи гвоздей или шурупов. С внешней стороны обшивается досками. Между слоями следует уложить тепло- и гидроизоляцию.
• Для окон можно использовать любые стеклопакеты. Стоит только учесть, что в стандартных случаях окно не должно занимать больше 20% площади стены. В стене просто вырезается проем для окна, куда оно вставляется и закрепляется. Щели задуваются монтажной пеной.
• Кровля крыши укладывается на стропила. Обычно скат крыши делается под углом 35-45 градусов. В качестве кровельного материала можно использовать: профнастил, шифер, ондулин, керамическую черепицу, полимерную черепицу, битумную черепицу, металлочерепицу. Обязательно под любую кровлю необходимо уложить гидроизоляционную пленку.
• Окончательным этапом можно считать отделочные внешние и внутренние работы. Внутренние отделочные работы настолько разнообразны, что нет смысла о них говорить в этой статье. В качестве внешней отделки часто используют сайдинг. Он может быть металлическим, деревянным, пластиковым. Обычно используется пластиковый. Он легкий недорогой и долговечный. Но не менее популярны и штукатурка, вагонка, камень, клинкерная плитка.

Конечно, это приблизительный и упрощенный список этапов.

Структура стен у каркасного дома

Стены каркасного дома, если была строго соблюдена технология строительства, позволяют добиться в здании оптимального микроклимата и обустроить интерьер на любой вкус.

Стена каркасного дома, представленная в разрезе, выглядит следующим образом:

• К каркасу дома с наружной стороны закрепляется облицовочный материал;
• Поверх монтируется гидроизоляция;
• На нее монтируется обрешетка для отделки фасада;
• Между стоек крепится теплоизоляционный материал, покрываемый пароизоляцией;
• Крепится обшивка внутренних стен каркасного дома. Как правило по ним выполняется чистовая отделка.

В итоге получается своеобразный пирог стен, имеющие отличные показатели прочности и изоляции от неблагоприятных воздействий на стены здания. Конструкция может различаться исходя из выбранной технологии строительства дома.

Различия канадской и финской технологии строительства каркасных домов

Финская и канадская технологии возведения каркасных домов позволяют построить жилье в короткие сроки с использованием экологически чистых строительных материалов. Но необходимо отметить, что между двумя данными подходами существует существенное различие, заключающееся в способе монтажа стен.

По финской технологии слои стены будущего каркасного дома монтируются прямо на стройплощадке.

Благодаря канадской технологии можно еще больше сократить срок постройки дома. Происходит это благодаря готовым СИП панелям, изготавливаемым на заводе. Внутри (и снаружи) них уже размещаются все необходимые изоляционные и облицовочные материалы, так что остается только установить стены на фундамент здания.

Строим каркасный дом своими руками поэтапный показ строительства

Каркасно щитовой дом своими руками сделать очень просто. Легкость его строительства еще не означает, что такая конструкция будет ненадежной. Дома этого типа сейчас могут конкурировать с прочими домами, сделанными по другим технологиям. Огромный плюс такого каркасного дома заключается в том, что он экологически безопасен.

Следуя инструкции, можно легко провести строительство каркасного дома своими силами. Перед началом строительства, конечно же, не забудьте исследовать выбранный вами участок земли и получить разрешение на стройку вашего первого такого дома. Каркасный дом своими руками пошаговая инструкция покажет, как правильно сделать дом такого типа.

Кроме всего прочего, устройство утепление дома также будет рассмотрено. Утепление и технология его устройство по сложности не превышает этапы сборки дома. Отделка также немаловажна. Выше первого этажа здание редко возводится. Максимум – создание второго этажа.

Показ проводят по всему сооружению. Крыша также может быть изготовлена вами.

Каркасные дома очень легкие, и поэтому для них не нужен монументальный фундамент. Для таких строений оптимальным будет выбор свайно винтового первого фундамент . Однако помните о том, что такой фундамент исключает подвал. Такой фундамент можно проложить за сутки. Для него не нужна спецтехника, и у него отличная несущая способность. Кроме этого, он довольно недорого стоит, что является плюсом самостоятельного строительства.

Для каркасного дома Вы можете выбрать обычно 4 вида фундамента:

1. Ленточный
2. Столбчатый, кирпичный
3. Столбчатый, металлические сваи
4. Столбчатый, асбестовые трубы с наполнением

Для такого фундамент неважно, в какую погоду делается его сборка. Однако учтите: если почва имеет примеси глины, то закладывать фундамент лучше всего тогда, когда солнечная теплая погода. Сверить землю для строительства вам придется под углом 90 градусов

Если вы считаете, что вам будут нужны сваи большого диаметра, то в таком случае вам придется задействовать спецтехнику для установки фундамент. Если сваи маленького диаметра, то такая техника вам будет не нужна. Так даже легче будет выставить одинаковый уровень фундамент при строительстве

Сверить землю для строительства вам придется под углом 90 градусов. Если вы считаете, что вам будут нужны сваи большого диаметра, то в таком случае вам придется задействовать спецтехнику для установки фундамент. Если сваи маленького диаметра, то такая техника вам будет не нужна. Так даже легче будет выставить одинаковый уровень фундамент при строительстве.

1. Перед завинчиванием свай сделайте разметку участка.
2. Подготовьте его к строительству фундамент – поверхность обязательно должна быть ровной.
3. Очертите периметр.
4. После этого в углах проведите установку арматурных прутов. Их длина не должна превышать пятидесяти сантиметров.
5. Натяните между ними веревку. Шпагат для этих целей тоже подойдет. Это поможет вам понять, насколько точную вы провели разметку.
6. Потом установите приготовленные сваи. Глубина установки должна быть не меньше 50 см. То, насколько глубоко вам удастся установить сваи, в первую очередь зависит от того, грунт какого типа на вашем участке. Расстояние между сваями должно быть примерно один метр.
7. После того, как все сваи будут установлены, их нужно подрезать до того уровня, какой вы посчитаете необходимым. На завершающем этапе проводится бетонирование стволов. На них же проводится монтаж оголовков.
8. Главный нюанс при работе со сваями – устройство не должно производиться повторно. Такая установка нарушит грунт, который был утрамбован. Используйте схему, чтобы лучше понять принцип устройства. Как выглядят этапы работы со сваями и установка фундамент, смотрите на видео.

Ее делают из брусьев такого размера:

Перед тем, как класть брусья, смажьте верхнюю часть свай мастикой, и после этого наложите на них рубероид в два слоя. Это нужно для того, чтобы обеспечить гидроизоляцию. Обработайте брусья антисептиком, и установите на сваи. Такая сборка делается по всему периметру основания. Стыки углов усилит установка уголков из металла.

Их необходимо будет закрепить гвоздями. Крепежными винтами зафиксируйте обвязку на основании. Брусья вам будет нужно уложить в специальные пазы и привинтить их. На обвязку кладите доски таким образом, чтобы они перекрыли те места, где соединялись брусья. Туда позже будет монтироваться стойка каркаса.

Не забудьте о том, что доска тоже должна быть обработана антисептиком. На видео показано, как правильно делать обвязку сборка.

Опыт строительства каркасного дома: реальность самостоятельной сборки

Каркасный дом оправдывает ожидания только при грамотном проектировании и возведении. Не стоит рассчитывать, что, не имея опыта, получится возвести добротное жилье за пару месяцев. Нюансы, не являющиеся проблемой для специалиста, для новичка станут камнем преткновения.

Понятно, что привлечение профессионалов значительно удорожит постройку, но в некоторых ситуациях экономить неразумно.

1. Испробовать силы и набраться опыта лучше на уменьшенной копии – времянке, бане или сарае.
2. Строительство двухэтажного здания или дома с мансардой для постоянного проживания надо заказывать под ключ. Ошибки в просчетах и несоблюдение технологии могут дорого стоить.
3. Дачный летний домик получится соорудить самостоятельно по готовому проекту, предварительно согласовав план работ со специалистом. Для работы лучше использовать домокомплект с подробным эскизом, схемой крепления элементов и пр.

Внешняя облицовка

Виниловый сайдинг

В дачных домиках применяется виниловый сайдинг.

Стоимость его недорогая, он не подвержен гниению, воздействию грызунов, отичается легкостью при выполнении работ и удобством в последующей эксплуатации (легко моется, выглядит аккуратно), длительным сроком службы. Часто применяется для обшивки дачных домиков или при желании застройщика снизить стоимость отделки.

Металлический сайдинг

Применяется для обшивки фасада и металлический сайдинг, он отличается долговечностью, устойчивостью к воздействиям и привлекательным дизайном – создается образ сказочной избушки.

Оцинкованная сталь с полимерным покрытием не ржавеет, хорошо переносит перепады температур.

Блокхаус и вагонка

Обшивка вагонкой отличается рядом недостатков, свойственным деревянным материалам – склонность к рассыханию (разбуханию), воздействиям жучков-короедов. Применяются современные пропитки, снижающие эффекты от вредных воздействий и пожароопасность строения, делая возможные очаги возгорания самозатухающими.

Блокхаус и вагонка

К числу деревянных материалов для обшивки фасада относится блокхаус, имитирующий брус, который применяется и для внутренней отделки, и для внешней обшивки. Этот материал прочнее оцилиндрованного бревна, он привлекателен по дизайну, но со временем он все же изменяет свою форму, поскольку представляет собой модифицированную вагонку.

Обшивка не должна крепиться в ходе строительства непосредственно к каркасу.

Схема установки блок-хауса

Для летних домиков такое решение возможно, но если нужно провести в таком домике в зимний период даже несколько дней, паровые конденсаты начнут разрушать древесину и увлажнять утеплитель

Для строительства зимнего дома обратите внимание на хорошую вентилируемость фасада: для этого прибивают по всей поверхности бруски, по толщине 30-40 мм, потом занимаются выполнением работ по облицовке стены. Важен расчет нагрузки на фундамент и точная его заливка, тогда циркуляция воздуха в зазорах для вентиляции позволит конденсату выветриваться естественным путем

Кирпич

Возможна обшивка фасада облицовочным кирпичом, но необходим тщательный расчет значительной в этом случае нагрузки на фундамент и стены, чтобы конструкции выдержали его вес.

Схема обшивки фасада облицовочным кирпичом

Этот материал хорошо защищает от вредных воздействий, но стоимость такой облицовки относится к числу наиболее дорогих.

Плитка

Плиточная облицовка фасада отличается надежностью и длительным сроком службы, но крепить плитку к деревянным элементам на клей нельзя.

Плиточная облицовка фасада

Технология прикрепления плитки при помощи саморезов дорогая и трудоемкая, если выбирать этот материал, потребуется точный расчет: необходимо определить и количество материалов, и стоимость работ.

Штукатурка

Штукатурка стен также мало популярна в России ввиду ее недолговечности.

Рекомендуется использовать технологии штукатурки в три слоя. Для штукатурки в один слой лучше всего использовать состав из портландцемента, белого цемента (лайм) и песка. Чтобы не возникло трещин, лучше добавить фиброволокно.

Искусственный камень

Обшивка фасада искусственным камнем отличается привлекательным дизайном, такой материал достаточно легок по весу и удобен в процессе укладки, не создает значительной нагрузки на фундамент.

Обшивка фасада искусственным камнем

Дом, облицованный искусственным камнем, выглядит очень привлекательно.

Термопанели

Обшивка фасада деревянных домов термопанелями рекомендуется в таких регионах, где температура зимой опускается ниже – 25 градусов.

Обшивка фасада деревянных домов термопанелями

Необходимо точно рассчитать прочность фундамента на устойчивость к дополнительным нагрузкам. Для облицовки крепятся дополнительные крепежи, на них устанавливают утеплитель, затем стены облицовывают клинкерными плитками.

Устройство стены каркасного дома

Каждая из несущих стен дома на основе каркаса представляет собой своеобразную конструкцию, в изготовлении которой применены вертикальные опоры, а также горизонтальные перемычки. Пространство между данными материалами полностью заполняется различными наполнителями, а с внешней стороны производится обшивка здания досками и отделочным материалом.

В зависимости от того,какие именно утеплители, а также изоляционные материалы будут выбраны в качестве основных при проведении строительных работ,зависит то, насколько качественно стены будут удерживать тепло внутри помещений.

Особенности стеновой конструкции каркасного дома

Несмотря на всю кажущуюся простоту проведения строительных работ, стены дома на основе каркаса должны отвечать определенным нормам и требованиям, несоблюдение которых может привести к таким негативным последствиям, как утеря большого количество тепла и недостаточный уровень шумоизоляции.

К основным требованиям такого рода можно отнести следующие:

1. Теплоизоляционные и звукоизоляционные материалы должны быть выбраны в соответствии с нормами качества, а также находиться в оптимальной ценовой категории во избежании лишних денежных затрат.
2. Стены здания должны быть определенной толщины, которая соответствует климатической зоне, в которой производится строительство дома или иного сооружения.
3. Строительство должно происходить в соответствии с определенными правилами, применяемыми к укладке и монтажу того или иного материала.
4. Для того, чтобы избежать попадания влаги и конденсата на материалы, находящиеся непосредственно во внутренней начинке слоеного пирога стены, при их укладке следует воспользоваться специальными полиэтиленовыми пленками особой прочности.
5. Также следует соблюдать нормы укладки теплоизоляционных материалов, чтобы избежать их намокания посредством попадания осадков, например, снега или дождя.

Устройство внешних стен

Внешние стены каркасного дома состоят из нескольких основных слоев. Для более наглядного объяснения данные слои приведены в порядке, берущим начало от внутренней стены дома:

В качестве каркаса здания применяются деревянный бруски различной толщины, из которых предварительно собирается своеобразная рама. Далее данная конструкция обшивается досками, которые необходимо обработать специальными химикатами, препятствующими образованию гнили и плесени.

Внутренняя отделка. К данному слою относятся такие материалы, как гипсокартон, штукатурка, бетон. То есть, непосредственно то, что используется в качестве завершающей, декоративной отделке стен. Слой пароизоляции.

Для данной цели применяются материалы, которые препятствуют утере стенами здания основного количества тепла, а также препятствуют образованию конденсата, способствующего разрушению внутренних слоев. Соответственно, к выбору данного материала следует подойти со всей серьезностью.

Далее следует слой утеплителя. Наиболее оптимальным вариантом в данном случае будет базальтовый утеплитель, который обеспечивает не только эффективное удержание тепла, но и способен прослужить в течение длительного периода времени.

Внешняя итоговая отделка. В данном случае возможно использование различных декоративных материалов, таких, например, как металлосайдинг.

Устройство внутренних перегородок каркасного дома

Преимущественно устройство внутренних стен дома производится тем же образом, что и внешних. Единственным исключением является отсутствия слоя пароизоляции и внешней декоративной отделки, которая, соответственно, заменена на внутреннюю.

Однако, существуют упрощенные способы возведения внутренних стен каркасного дома, которые могут использоваться в том случае, если бюджет строительства весьма ограничен. Для этого применяются листы гипсокартона, которые устанавливаются на деревянную каркасную раму.

Однако, такой метод строительства не может обеспечить достаточного уровня шумоизоляции, а также теплоизоляции. Соответственно, применяется он лишь в исключительных случаях, когда отсутствует возможность использования других технологий и материалов.

Каркасный дом своими руками: пошаговая инструкция с фото

В любом случае работать удобнее, когда готов нижний уровень. Не нужно каждый раз, чтобы вбить гвоздь, пользоваться лестницами или стремянками, поэтому после укладки нижней обвязки (лежня), как правило, монтируется черновой настил или полы. Пиломатериалы, которые будут расположены вблизи земли, обязательно пропитываются антисептиками для предупреждения гнили.

Укладка нижней обвязки

Предварительно поверхность фундамента покрывается отсечной гидроизоляцией — слоем горячего битума и 2 рядами рубероида или гидроизола. Эта мера предотвратит подсос капиллярной влаги из бетона.

В качестве нижней обвязки используется брус сечением 100х150 мм или 2 доски 50х150 мм. Предварительно их нужно обработать антисептиками и подготовить отверстия в местах установки шпилек.

Шпильки рекомендуется заранее замуровать в фундаменте, закрепив нижним концом к арматурному каркасу. Если этого не сделано сразу, можно вкрутить в затвердевший бетон анкер-дюбели с резьбой под гайку. Длина крепежа — 150-200 мм, диаметр 12-16 мм, глубина погружения в фундамент не менее 100 мм. Шаг установки шпилек или анкеров — не более 2400 мм.

Монтаж шпилек — ответственная операция. Они должны быть строго вертикальны, отклонения допускаются минимальные. Начинают установку с углов, затем натягивается причалка (шнур), а по ней уже крепятся остальные анкеры. Чтобы не забрызгать резьбу при бетонировании, на нее накручиваются бумага, пленка или аналогичные материалы.

Для разметки отверстий на нижней обвязке рекомендуется положить доску или брус сверху на фундамент прямо поверх шпилек и легко ударить по дереву молотком. На обратной стороне останутся отпечатки, по которым уже можно точно провести сверление. Обвязку нужно выставить строго горизонтально и затянуть гайки.

В углах брусья стыкуются в «лапу», по длине косым или прямым замком с дополнительным усилением накладкой. При установке обвязки на свайный фундамент соединение должно располагаться точно над опорой.

Монтаж лаг

Лаги — это горизонтальные прогоны, которые служат основанием для укладки настила для пола, а также нижней обшивки и утеплителя. Они изготавливаются из досок 50х150-80х220 мм, поставленных на ребро, двутавровых или составных балок. Сечение подбирается исходя из расстояния между опорами. Чем оно больше, тем мощнее должны быть балки.

Лаги крепятся способами:

• металлическими уголками или кронштейнами встык к лежню;

с опиранием на нижнюю обвязку, с наружной стороны торцы закрываются фасадной доской.

Стыкуются лаги только на прогонах. К лежню прибиваются косо с помощью гвоздей, а к фасадной доске прикручиваются 2-3 саморезами.

Если пролет более 2,5 м, между балками устанавливаются распорки для жесткости и предупреждения прогибов. Они крепятся прибитыми наискось гвоздями к лагам.

Устройство пола

По готовому основанию укладывается настил из досок, цементно-стружечных, древесно-струженых или гипсоволокнистых водостойких плит, влагостойкой фанеры. Толщина определяется перекрываемым пролетом:

• 400 мм — 30 мм ГВЛ и 16 мм остальные материалы;
• 500 мм — фанера, ЦСП 16 мм, ДСП, пиломатериалы 19 мм, ГВЛ 36 мм;
• 600 мм — фанера 18 мм, ЦСП 26 мм, ДСП 19 мм, доски 36 мм.

На участках, где возможно замачивание пола в процессе эксплуатации (ванные, санузлы, кухни и т.д.), проводится гидрофобизирующая обработка поверхности и краев древесных материалов.

На этом этапе можно провести утепление, поскольку каркас перегородок в последующем крепится к черному полу и демонтаж верхнего покрытия будет затруднен.

В качестве теплоизоляции используются:

• засыпные материалы — керамзит, вермикулит, перлит и т.д.;
• волокнистые — базальтовая вата, стекловата и т.д.;
• полимерные вспененные — экструдированный пенополистирол, пенопласт, поролон;
• напыляемые — полиуретан, эковата.

На лаги в нижней части прибиваются черепные бруски, на них крепятся листы ОСП, влагостойкой фанеры. Это основание для укладки теплоизоляции.

Дальнейшая последовательность зависит от вида материала:

• Наиболее капризна минвата. Ее нужно защитить от попадания воды и пара, поэтому и снизу, и сверху укладываются парогидроизоляционные мембраны.
• Пенополистирол не боится влажности, но очень любим мышами. В местах, где возможно их проникновение, стоит положить металлические сетки с мелкой ячейкой — 5-8 мм.

Засыпные чаще используются в полах по грунту. Толщина засыпки — не менее 20 см.
Напыляемые виды наносятся профессиональным оборудованием. Создается достаточно высокое давление, поэтому нижняя обшивка должна быть очень прочной.

После укладки теплоизоляции монтируется черновое напольное покрытие. Оно служит горизонтальным основанием для подготовки конструкций, а также дальнейшего монтажа перегородок.

Источник: vanitymagazine.ru

Технологии деревянного каркасного домостроения – опыт профессионалов портала

Чтобы конечный результат строительства не разочаровал, перед постройкой необходимо ознакомиться с простыми правилами:

• Главный критерий при выборе пиломатериалов – качество. Лучше отдать предпочтение древесине камерной сушки, чем дереву естественной влажности, которое может дать трещины при усыхании. Хорошим вариантом будет техническая просушка бруса, которая сводит к минимуму количество влаги в дереве.
• Доверить работу профессионалам. Строительство дома, в котором вы будет жить – это не самая подходящая площадка для экспериментов, если что-то сделать не так, то в лучшем случае это приведет к возникновению дискомфортных условий проживания, а в худшем — к аварийным ситуациям. И это даже не принимая во внимание то, что строительство это не только возведение стен, а еще и множество узкопрофильных видов работ: проводка коммуникаций (канализация, электричество, отопление), кровельные работы на высоте и многое другое.

Профессиональная бригада возводит каркасный дом в сжатые сроки Источник analytspectr.ru

• Важна любая мелочь. Попытка сэкономить на крепежных материалах, утеплителе или пропитках для древесины может стоить дорого. Некачественный, но дешевый утеплитель может выделять вредные вещества, опасные для здоровья. Ненадежное крепление элементов может привести к нарушению целостности каркаса.

Технология строительства каркасного дома – поэтапная работа, которая сама по себе поможет сберечь средства бюджета. Поэтому не стоит экономить на стройматериалах.

Возведение крыши

Существует много видов крыш (вальмовые, сводчатые, бубновые, шатровые и др.), но чаще всего при строительстве домов используют двускатную крышу. Возводится такая крыша довольно быстро и легко.

1. Сначала на перекрытие монтируется мауэрлат, к нему потом будет фиксироваться стропильная система. Для изготовления стропил обычно применяют доски, их ширина равняется 100 мм, а толщина 50 мм.
2. Монтаж стропил выполняется под углом 45 — 50 градусов. Изготавливать их можно на площадке или же прямо на крыше. Между собой сверху стропила соединяют обычными гвоздями (торцевое соединение). Чтобы обеспечить им лучшую жесткость необходимо отступить от верхнего соединения 700 мм и приколотить ригель, в результате стропила будут похожи на букву «А». На мауэрлат ставят нижние концы и крепко их фиксируют. Обязательно нужно делать выпуск примерно в 250 – 300 миллиметров.
3. В первую очередь монтируются крайние стропила, их размещают сзади и спереди дома. Посередине стропил необходимо выполнить прогон и укосины, это поможет обеспечить лучшую фиксацию и жесткость конструкции. Далее стропила устанавливают посередине здания и сверху приколачивают доску коньковую. Теперь осталось выполнить монтаж остальных стропил. Для обшивки фронтонов можно применить СИП панели.
4. Далее выполняется обрешетка. Для её создания потребуются доски шириной от 100 миллиметров, в толщину от 25 миллиметров. Доски фиксируют к стропилам, при этом выдерживается шаг 50 мм. Для их фиксации применяют обычные гвозди.

Схема устройства обрешетки

Как только обрешетка будет готова на неё укладывается рубероид, его можно настилать в один слой или в несколько, он обеспечит гидроизоляцию. Укладывать его необходимо по вертикали, при этом обязательно выдерживать нахлёст около 100 — 130мм. Для того чтобы прикрепить рубероид к обрешётке применяют небольшие гвоздики или степлер. Вот и всё, теперь осталось выбрать и уложить кровельный материал.

Каркасный дом возведенный по канадской технологии

Как вы сами смогли убедиться строительство каркасных домов, использую канадскую технологию — посильная задача даже для тех, кто не совсем силен в терминологии и практике их возведения. Однако на сооружении каркаса, строительство дома не заканчивается.

Предстоит еще огромный перечень работ, по внутренней и внешней отделки. Установка окон, дверей, подвод коммуникаций к дому, отделка фасадов — это лишь небольшой список того, что еще нужно сделать. Утешением же для вас должно являться то, что основной фронт работ уже выполнен. Построенный дом по канадской технологии будет радовать вас и ваших близких на протяжении многих лет.

Выбор места на участке

Две группы факторов, которые влияют на место будущего дома, имеют рекомендательный и обязывающий характер.

К последним относятся:

• Противопожарные нормы. Регламентируют правила расположения зданий в зависимости от пожарной опасности. Например, расстояние между постройками из негорючих материалов – не менее 6 метров, для дерева и других горючих материалов – 12 м.
• Санитарные нормы. Регламентируют расстояние от дома до хозяйственных построек, ЛЭП, деревьев и прочего.

Для правильного выбора места расположения дома необходимо учесть множество факторов Источник goroddomov.ru
Соблюдение правил рекомендательного характера остается на усмотрение хозяев:

• Ориентация по сторонам горизонта. Выход окон на юг или восток позволит добиться максимального естественного освещения.
• Учет преобладающих ветров. Не стоит устраивать дополнительные окна и двери с подветренной стороны.
• Расстояние до проезжей части. Чем больше расстояние до дороги, тем тише будет в доме, но увеличит подъездной путь.
• Внешний вид из окна. Предпочтительнее расположение окон с видом на сад, чем во двор усадьбы и на хозяйственнее постройки.

Для соблюдения всех норм и выбора наиболее подходящего места необходимо обратиться в проектную организацию.

От звонка и до заезда в деревянный каркасный дом всего 2 месяца

Если у вас появилось желание построить дом и нет особого желания ждать несколько лет, то каркасные дома из дерева прекрасный вариант.
Они легки в строительстве, что значительно влияют на скорость их возведения. Прекрасно поддаются всем видам отделки и это позволяет исполнить их в любом из известных стилей. И ко всему прочему весьма экономичны по цене и именно это позволяет произвести на запланированный лимит денег, строение больших размеров чем аналогичное но из другого материала.

Ну а их технические характеристики за счет правильного проекта, не уступают другим домам.

Технически каркасный дом можно исполнить весьма в широком диапазоне. Вся планировка как снаружи так и внутри может меняться по вашему желанию. И даже в будущем внести коррективы в уже построенный дом довольно легко. Ведь строительство деревянных каркасных домов настолько разнообразно и пластично, что позволяют действительно соорудить по настоящему уникальный дом.

Каким вы хотите видеть свой будущий дом? Большие и светлые комнаты, может быть кухню объединённую с залом. Где смогут собраться все ваши родные и близкие. Должен ли там быть балкон, а один или несколько. Может быть крытая терраса или тёплая баня.

Ваш выбор ничто не ограничивает.

Фундамент для дома – основа основ

Крепкий фундамент – залог прочного и долговечного дома. Для каркасных построек обычно возводят фундамент одного из видов:

• мелкозаглубленный ленточный;
• свайно-винтовой.

В первом случае сначала будут проводиться земляные работы, чтобы было куда заливать фундамент, затем делается опалубка и в ней выкладывается армирующий каркас.

Второй этап — заливка бетона. Технологически правильно сделать это за один прием, но иногда допускается и послойная заливка. По мере затвердевания опалубка снимается – фундамент должен набрать прочность в течение 30 дней. После этого проводят гидроизоляционные работы, и начинается сборка нижней обвязки.

Схема ленточного фундамента для каркасного дома Источник goroddomov.ru

Свайный фундамент, в свою очередь считается одним из самых бюджетных и быстровозводимых.

Свая представляет собой толстую металлическую трубу, конец которой снабжен винтовой лопастью. Закручиваются в землю они с привлечением специальной техники. Есть некоторые виды забивных свай, но используют их редко.

Винтовая свая Источник goroddomov.ru

Особенности быстровозводимых построек

Каркасные дома – относительно новое направление в строительстве. Поэтому, вокруг инновационной технологии и эксплуатации «облегченной» постройки существует немало мифов и домыслов. Постараемся отделить надуманные предубеждения от реальных фактов, разграничив сильные и слабые стороны каркасников.

Достоинства каркасных сооружений

Список аргументов в пользу быстровозводимых домов впечатляет. Среди наиболее значимых конкурентных преимуществ можно выделить:

• Стоимость. Цена материалов для стен кирпичного, газобетонного дома или строения из брусьев значительно выше. Кроме того, каркасный дом за счет малого веса не требует значительного углубления фундамента в грунт – дополнительная экономия на нулевом цикле.
• Скорость постройки. Коттедж на 110-150 кв.м. бригада мастеров возведет за 3-4 месяца. Простейший дачный домик будет готов уже через 2 недели.
• Универсальность. Каркасная технология реализуема на разных типах грунтах, включая торфянистые и илистые почвы. Главное – правильно подобрать тип основания.
• Простота монтажа. Дом собирается по принципу конструктора, а в рабочих процессах не задействуют спецтехнику – составляющие элементы относительно легкие и компактные.
• Мобильность. При желании, небольшое сооружение возможно перевести на новое место.
• Легкость перепланировки. Конфигурацию и расположение внутренних перегородок можно изменять, так как они не несущие.

Дополнительные плюсы: отсутствие усадки здания, вариативность архитектурных форм и всесезонность работ. Если заблаговременно залить фундамент, то строительство можно продолжать и при минусовых температурах, так как «мокрые» процессы отсутствуют.

Развенчиваем мифы: спорные моменты

Отсутствие объективной информации и опыта эксплуатации – главная причина недоверия к каркасным домам. Некоторые утверждения ошибочны и требуют опровержения.

1. Недолговечность. При соблюдении нормативных требований сооружение прослужит 30-50 лет. Показатель определяется качеством каркаса и сохранностью утеплителя – необходимо обеспечить полную защиту опорных стоек и теплоизолятора от влаги. В США многие дома стоят с начала XIX века.
2. Холодно зимой. Стандартный слой утеплителя в 15-20 см обеспечивает коэффициент сопротивления теплопередачи в 2,9-3,3 м*°С/Вт, дополнительная теплоизоляция снаружи повышает показатель до 4,7 м*°С/Вт. Выбор варианта утепления зависит от климата региона. Дома с повышенной энергоэффективностью подходят для холодной местности с суровыми зимами.
3. Каркасный дом – термос. Несмотря на высокие требования к изоляции, каркасная постройка все же пропускает воздух через микрощели деревянного каркаса и волокнистый утеплитель. Однако для поддержания здорового микроклимата кроме естественной вентиляции лучше предусмотреть и принудительную. Это требование особо актуально при утеплении дома пенопластом и его производными.
4. Токсичность. В составе конструктивных элементов качественных построек используются только экологичные материалы: дерево, металл, каменная вата, ГКЛ, OSB, нейтральные изоляционные пленки. Вероятность наличия токсичных материалов есть в дешевых вариантах. Но такая опасность характерна не только для каркасного строительства.

Полезное: Технология каркасного дома

Слабые стороны каркасного дома: сравнение с альтернативными технологиями

По некоторым параметрам быстровозводимый метод уступает традиционным постройкам из кирпича и газобетона:

• Малоэтажность. Самостоятельно можно возвести небольшой одноэтажный дом. При желании обзавестись коттеджем с мансардой, надо привлекать специалистов. Дома свыше двух этажей по каркасной технологии лучше не строить.
• Невысокая прочность. По этому критерию сборные сооружения проигрывают кирпичным и бревенчатым домам. Здание стойко выдержит природные воздействия (порывы ветра, град и т.п.), но против человека, намеренного сломать стену, или стихий может не устоять.
• Пожароопасность. Несмотря на обработку деревянного каркаса антипиреновыми пропитками, риск возгорания и скорость распространения огня быстровозводимого дома больше, чем кирпичного или газобетонного. Использование современных противопожарных систем несколько сглаживает этот недостаток.
• Низкая шумоизоляция. В помещение в значительной степени проникают звуки с улицы и соседних комнат. Меры по снижению шума помогают отчасти – вибрации и гулкость при ходьбе на верхнем этаже слышны снизу.

Нижняя обвязка и пол

Для защиты обвязки от воздействия влаги снизу, на фундамент укладывается рубероид или гидроизол. Можно использовать битумную мастику, но она будет дороже рулонного материала. Иногда материалы комбинируют: один раз фундамент покрывается мастикой, а сверху укладывается гидроизоляция.

Сборка каркасного дома начинается с обвязки. Для нее используются доски сечением 15х5 см или брус 15х15 см. Доски укладываются по периметру и выравниваются по внешнему краю фундамента. В нужных местах просверливаются отверстия под шпильки. Второй слой досок укладывается таким образом, чтобы перекрыть нижние стыки досок.

Это придает конструкции дополнительную прочность. Проще и быстрее монтаж бруса, но цена его выше, чем досок. К тому же общая несущая способность двойной доски будет выше, чем у одного бруса.

Так выглядят закрепленные лаги Источник goroddomov.ru

На обвязку устанавливается доска 20х5 см на ребро. Она также выравнивается по внешнему краю фундамента и крепится саморезами. Лаги монтируются из досок такого же сечения. Крепятся саморезами или специальными уголками. Шаг установки – 30–60 см.

Важно! Чем больше длина пролёта лаги, тем меньше шаг. Это обеспечит равномерное распределение нагрузки на перекрытие, минимизирует прогиб лаг и исключит эффект «батутности».

Смотрите также: Каталог проектов каркасных домов, представленных на выставке «Малоэтажная страна».

Следующий этап – утепление. Здесь важно подобрать качественный утеплитель.

Стыки с лагами обязательно заделываются герметизирующими материалами Источник 9dach.ru

Важно! Нежелательно использовать пенопласт. Он относится к горючим материалам, соответственно представляет собой повышенную опасность для деревянных конструкций. Чаще всего для теплоизоляции пола применяют плиты каменной ваты.

Для устройства чернового пола используется обрезная доска 10х2,5 см. Поверх нее укладывается фанера толщиной 0,5–0,6 см. Можно укладывать листы фанеры сразу без настила из досок. В этом случае толщина листов должна составлять минимум 1,5 см. Такой вариант быстрее, но в некоторых случаях дороже.

Подобно кирпичной кладке, фанера укладывается в разбежку. Промежуток в несколько сантиметров между листами компенсирует расширение при повышении влажности воздуха.

Порядок строительства

После разработки проекта, выбора материалов и окончания подготовительных мероприятий приступают к строительству дома. Рассмотрим алгоритм возведения каркасного дома поэтапно.

Этап 1. Фундамент

Рисунок 4. Свайный фундамент
По сравнению с каменными или кирпичными строениями деревянные каркасно-щитовые дома отличаются очень малым весом. Это позволяет возводить их на любом фундаменте. В каркасных зданиях и домах из SIP-панелей применяют фундаменты таких типов:

• ленточный мелкозаглубленный – заглубляется на 30-80 см от уровня поверхности;
• плитный – для него применяют плиты толщиной от 30 см;
• столбчатый – дом строят на обвязанных раствором опорах;
• свайный – на забивных, винтовых или буронабивных сваях, глубина заглубления 2-12 м.

Если позволяет грунт, можно выполнить основание ленточного типа с небольшим заглублением. Но чаще всего для легких строений выбирают свайный или столбчатый фундамент. Это относительно недорогие конструкции, образующие вентилируемое пространство под зданием.

Для корректного выбора фундамента до начала работ на участке строительства проводят геодезические изыскания. В ходе их выполнения определяют тип грунтов, высоту стояние грунтовых вод, их сезонное колебание.

Отказ от исследований грунта на участке может привести к ошибкам при устройстве фундамента: выбору недостаточно прочного основания или, наоборот, необоснованному перерасходу материалов.

После монтажа фундамента обязательно выполняют его гидроизоляцию. Это защищает деревянные сваи от сырости, гниения или появления плесени, что возможно из-за контакта дерева с грунтовыми водами. В качестве изоляции используют битумную мастику или рулонные материалы: рубероид, гидроизол.

Этап 2. Нижняя обвязка и пол

Рисунок 5. Схема первого венца нижней обвязки. Проект Всеволожск Д-15
Обвязка обязательна для всех типов фундамента. Ее укладывают сверху на гидроизоляционный слой, располагая выше уровня грунта. Используемая для обвязки древесина должна быть тщательно обработана антисептиком.

В каркасных домах для нижней обвязки обычно берут брус сечением 150х150 мм, их укладывают по периметру всего фундамента. Если же сваи фундамента расположены на расстоянии более 3,0 м относительно друг друга, требуется более мощный пиломатериал. Для большей прочности обвязки доски укладывают в два слоя. При этом верхний ряд перекрывает стыки соединения нижнего.

Для выполнения обвязки также можно взять брус сечением 100х150 мм.

Сверху на обвязку укладывают деревянные лаги сечением 150х40 мм, их ставят на ребро. Лаги служат основанием для чернового пола. Их крепят к балкам обвязки гвоздями, крепежными уголками. Шаг для них выбирают исходя из длины досок – чем она больше, тем чаше нужно укладывать лаги. Обычно расстояние принимают равным 60 см.

Этого хватает для придания конструкции жесткости и исключения провисания досок.

На этой стадии обязательно нужно выполнить утепление нижней части дома. Можно использовать пенопласт, экструдированный пенополистирол или листы минваты. При укладке волокнистого утеплителя под него необходимо уложить слой гидроизоляции. Утеплитель нарезают пластами, затем располагают между лагами.

Заключительный шаг этого этапа – монтаж чернового пола. Встречается два варианта его конструкции:

• несущая – применяется со свайным, столбчатым или ленточным фундаментом;
• решетчатая – используется с плитами или бетонной стяжкой.

Рисунок 6. Схема пола
Черновой пол выполняют из доски толщиной 2,5-3,0 см или листа фанеры 1,5 см. Иногда используют оба материала (кладут фанеру поверх досок). При этом можно брать листы толщиной около 0,5 см.

Этап 3. Каркас

Рисунок 7. Схема конструкции каркаса стены

Рисунок 8. Схема пирога стены дома
Порядок монтажа каркаса стен зависит от выбранной технологии. Существует две методики:

1. Сборка всех элементов непосредственно на месте их установки.
2. Сборка на горизонтальной поверхности с последующей установкой уже готовой конструкции.

Второй вариант проще, монтаж выполняется быстрее. Именно так собирают дома из SIP-панелей заводского изготовления. Но при этом способе может потребоваться привлечение спецтехники или участие нескольких человек для подъема и установки стены ввиду значительного веса готовой конструкции.

Сборку дома непосредственно на месте установки можно выполнять самостоятельно. Монтаж каркаса щитового дома начинают с установки угловых вертикальных стоек. Обычно для этого используют сдвоенные доски сечением 100х40 мм или 150х40 мм. Большее сечение требуется для возведения двухэтажных домов. Также увеличенный размер доски удобен для укладки утеплителя толщиной 150 мм – именно такой слой требуется для Северо-Западного региона России.

Для обеспечения жесткости конструкции дома балки каркаса фиксируют металлическими уголками, а также укрепляют наклонными укосами.

Между угловыми балками на расстоянии 1,0-1,5 м друг от друга устанавливают остальные простые вертикальные стойки. Для них используют доски размером 100х40 мм или 150х40 мм – ширина должна совпадать с типоразмером бруса угловых стоек.

Далее поверх вертикальных стоек монтируют горизонтальные брусья, создавая таким образом жесткий остов здания. При этом сразу предусматривают проемы для оконных/дверных блоков. Снизу проемы укрепляют ригелями, равномерно распределяющими нагрузку по фундаменту.

Для создания готовых щитов обычно используют плиты OSB толщиной 12 мм. Итоговая толщина стены каркасно-щитового дома получается равной 180-250 мм. Габариты щитов из ориентированно-стружечных плит – 125х250 см. Опорные колонны для них (вертикальные стойки) целесообразно устанавливать на расстоянии 62,5 см – по краям и центру плиты.

Этап 4. Межэтажные перекрытия

Рисунок 9. Схема межэтажного перекрытия
После окончания сборки каркаса выполняется верхняя обвязка дома. Здесь технология монтажа аналогична выполнению нижней обвязки. Для нее используют брус или сдвоенные доски.

На верхнюю обвязку крепят потолочные балки первого этажа. Сечение пиломатериала при этом выбирают, исходя из выбранной планировки дома:

1. Для двухэтажных домов и зданий с жилой мансардой для устройства перекрытия берут балки того же сечение, что для пола первого этажа.
2. Для одноэтажных строений с чердаком служебного назначения применяют облегченные потолочные балки.

В двухэтажных строениях сверху на межэтажном перекрытии собирают каркас стен второго этажа. Принцип такой же, как на нижнем этаже. Самое верхнее перекрытие выполняют несколько больше периметра дома – оно должно выступать со всех сторон примерно на 30 см. В дальнейшем этот выступ служит опорой для стропильной системы дома.

Балки перекрытия монтирую шагом 60 см. Сверху на них настилают черновой пол для удобства возведения второго этажа или кровли. Для него можно использовать деревянные доски толщиной 2,5 см или плитные материалы – OSB, фанеру.

При монтаже верхних чердачных перекрытий предусматривают укладку утеплителя, слоя ветрозащиты, пароизоляции. А для межэтажных выполняют звукоизоляцию.

Этап 5. Крыша

Рисунок 10. Каркасный дом с вальмовой крышей. Строительство по проекту Петергоф Д-2
В каркасно-щитовых домах делают различные крыши: одно- или двухскатные, вальмовые, шатровые, ломаные. Выбор зависит от конфигурации и стилистики здания. Проще всего сделать обычную двускатную крышу, поэтому такой вариант встречается чаще всего.

Чтобы снег легко соскальзывал с кровли уклон скатов должен быть не меньше 28-30°. Но не рекомендуется делать угол наклона более 50°, иначе возрастет ветровая нагрузка на крышу.

Для формирования скатов используют стропильную систему из деревянных досок сечением 150х40 мм или 200х40 мм. Монтаж двускатной крыши начинают с двух пар крайних стропил. Их устанавливают на противоположных сторонах кровли, укрепляя деревянным ригелем в виде буквы «А».

Шаг установки стропил зависит от ветровой и снеговой нагрузки в регионе строительства, площади крыши (пролета), выбранного сечения балок. Упором для стропил служит верхняя обвязка дома.

Сверху по стропилам монтируют обрешетку крыши. Ее вид зависит от выбранного материала кровли. Это может быть профнастил, металлическая или мягкая черепица. Лучше выбирать легкие покрытия, минимально увеличивающие нагрузку на стропила, перекрытия, несущие стены. Под материалом кровли укладывают утеплитель, слой паро-, гидроизоляции.

Этап 6. Утепление и обшивка каркаса

Рисунок 11. Утепление стен
В каркасных домах утепляют все ограждающие поверхности: внешние стены, полы, потолки. Теплоизоляцию укладывают в промежутках между вертикальными и горизонтальными брусьями. В качестве утеплителя используют:

• минеральную вату – в рулонах или матах;
• эковату – ее укладывают сухим или мокрым способом;
• древесноволокнистые плиты;
• экструдированный пенополистирол (ЭППП) в плитах;
• пенопласт.

Волокнистые утеплители более экологичны, они хорошо пропускают пар. Их укладывают между балками каркаса в два слоя, смещая относительно друг друга примерно на 15 см. Чтобы исключить намокание минваты, снаружи ее закрывают слоем гидроветрозащиты, а изнутри – мембранной пароизоляцией или полиэтиленом.

Жесткие утеплители (пенопласт, ЭППП) не пропускают воздух. Они обеспечивают полную герметичность ограждений, придают стенам дополнительную жесткость. Такой утеплитель не сбивается, его проще крепить в вертикальных конструкциях.

Типовой многослойный пирог стен каркасного дома содержит такие материалы: плиты OSB для внешней и внутренней обшивки, утеплитель, ветрозащита, пароизоляция.

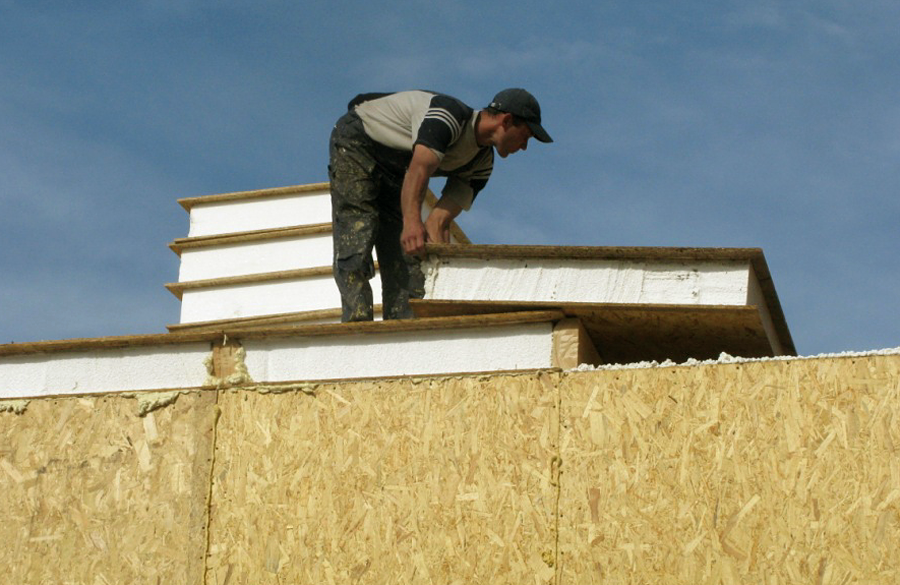

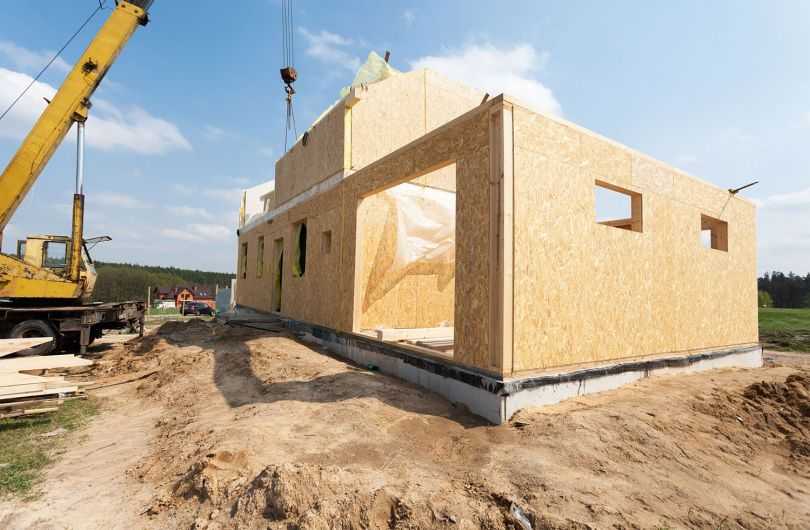

СИП-панели заводского производства состоят из 3 слоев: двух плит ОСП и изолирующего вспененного пенополистирола между ними. Дополнительно утеплять такие дома не нужно.

Для финишной отделки дома с наружной стороны выполняют внешнюю обшивку. Здесь применяют:

• сайдинг (виниловый, металлический);
• фиброцементные панели;
• деревянную вагонку;
• декоративный кирпич;
• штукатурку.

Внешняя отделка придает стенам прочность, защищает их от механических повреждений, атмосферных осадков. Она служит дополнительной звукотеплоизоляцией, а также определяет внешний вид здания.

Этап 7. Внутренние перегородки

Для зонирования помещений в доме используют внутренние перегородки. С их помощью формируют жилые комнаты, служебные помещения, арки. Различают дощатые и каркасно-обшивные перегородки. По типу устройства они бывают:

• простые однослойные;
• двухслойные с внутренним слоем изоляции.

Наличие изоляции между жесткими слоями несколько удорожает конструкцию перегородки. Монтаж многослойных перегородок сложнее, они немного уменьшают внутренний полезный объем здания. Зато такой вариант конструкции обеспечивает утепление и звукоизоляцию комнат, в целом уменьшает гулкость строения.

По способу установки внутренние перегородки мало отличаются от внешних стен. Для них выбирают вертикальные стойки из обрезной доски шириной около 10-15 см и толщиной 3-5 см. Шаг стоек принимают как для внешних стен. Также из досок выполняют горизонтальные распорки. Сверху этот каркас обшивают листами ОСП, фанерой, ДСП или гипсокартоном.

В качестве звукоизоляции обычно используют базальтовую вату или древесноволокнистые плиты. Основное требование здесь – нетоксичность материала, простота и безопасность конструкции, небольшой вес.

Этап 8. Внутренняя отделка

Внутренняя отделка пола, стен, потолка дома делает помещение пригодным для жилья. Она включает такие этапы работы:

1. Монтаж чистового пола. Сначала укладывают основу из деревянных досок шириной 50-150 мм, выполняют гидрозащиту, утепление, пароизоляцию пола. Сверху кладут доски или плиты OSB и напольное покрытие – ламинат, паркет, линолеум.
2. Подшивка потолка. К опорным брусьям крепят обрешетку из деревянных брусьев, между которыми укладывают теплоизоляцию. Изнутри эту конструкцию закрывают гипсокартоном.
3. Отделка стен. Внутренние стены в доме проще всего отделать гипсокартоном. В этом случае не будет никаких ограничений по финальной отделке: можно положить плитку, нанести декоративную штукатурку, окрасить поверхность или оклеить обоями.

Инженерные коммуникации (трубы отопления, водоснабжения) обычно монтируют в полости многослойных стен под обшивкой. Электрические сети прокладывают открытым способом в коробах или внутри стен в специальных гофрорукавах.

Крепкий каркас – залог крепкого дома

Возможны две схемы строительства каркасного дома:

• сооружение стены на полу и последующая ее установка в вертикальном положении;
• сборка всех элементов сразу на месте.

Первый способ обычно используется на заводах по производству модулей каркасно-щитовых домов. В некоторых случаях сборка на полу легче, чем сразу на месте, но получившаяся конструкция будет иметь немалый вес, поэтому для ее поднятия и установки понадобиться несколько человек.

Монтаж уже собранной стены Источник serbet.edg.access.ly

Перекрытие

Потолочные балки крепятся к верхней обвязке методом врубки или на металлические уголки. Врубка не должна превышать 50% от толщины бруса верхней обвязки. Сечение и шаг балок зависит от назначения второго этажа.

• Если предполагается наличие мансарды или полноценного жилого этажа, то возведение перекрытия аналогично полу первого этажа.
• Если наверху будет только чердак, то балки берутся меньшего сечения.

Для удобства работы на перекрытие настилается черновой пол из доски 10х2,5 см. Это облегчит перемещения и сделает работу более безопасной.

Если дом предполагает одноэтажную конструкцию, то верхние балки монтируются с 30 сантиметровым выпуском за стены каркаса. Это делается для крепления стропил.

Крепление балок Источник goroddomov.ru

Монтаж стропильной системы

Важный этап строительства каркасного дома, как и по любой другой технологии – выбор типа и монтаж кровли. Каркасное строительство позиционируется, как быстрая стройка. Поэтому чаще всего выбирают обычную двухскатную конструкцию. При соблюдении всех норм строительства кровлю каркасного дома можно соорудить любой конфигурации и сложности, но это потребует больше времени.

Для хорошего схода снега уклон крыши должен быть более 28 градусов, но не должен превышать 50 градусов – на такую крышу в несколько раз увеличивается нагрузка ветра.

Контробрешетка крыши на каркасе дома Источник goroddomov.ru

Для сооружения стропил берутся доски 20х5 см длиной 6 м. Из двух досок собирается первая пара стропил и устанавливается на край каркаса. Такая же пара устанавливается с противоположной стороны. Между двумя парами стропил с двух сторон натягиваются шнуры для контроля плоскости крыши. По ним выставляются остальные стропила.

Шаг между ними варьируется от 60 до 80 см в зависимости от выбора утеплителя. Для укрепления применяются деревянные ригеля сечением 20х5 см. Они скрепляют пару стропил наподобие буквы «А».

Устройство кровли

Большое разнообразие видов крыш позволяет играть не только с дизайном дома, но и с его ценой. Крыши могут быть сложные и простые, и цена также может быть разнообразной. Какие же существуют типы крыш для каркасного здания?

Каркас кровли деревянного дома из бруса

1. Плоские крыши.
2. Скатные крыши.
3. Мансардные.
4. Щипцовые.
5. Конические.
6. Крыши сложной конструкции.

Плоские и односкатные крыши легки в установке и могут легко быть устроены своими руками. Как правило, их выбирают владельцы небольших домов. При установке такой кровли одну стену делают выше, вторую ниже, и этот перепад высот обеспечивает скат под нужным углом. Перепад высот позволяет снегу съезжать с крыши. При этом чем меньше дом, тем меньший можно делать перепад, а на практически ровной поверхности можно сделать террасу для принятия солнечных ванн.

Односкатная крыша имеет небольшой наклон в отличие от плоской

Скатные крыши более сложны в устройстве, так как нуждаются в достаточно сложной стропильной системе. Однако внешне такие постройки выглядят привычнее, при чем сразу появляется место под чердачное помещение.

Двускатная кровля деревянного дома с мауэрлатом

Мансардная крыша устанавливается, где предусматривается теплая жилая мансарда. Такая кровля должна быть надежно утеплена. Часто крыша оснащена окнами, и может быть двускатной или четырехскатной.

Мансардная ломанная кровля

При сложной планировке органично смотрится многощипцовая кровля, которая имеет несколько скатов, ендов. Однако такие кровли выбирают в основном те, у кого нет потребности в экономии при строительстве. Многощипцовые крыши требуют большого количества строительного и кровельного материала, и при этом сложные формы должны возводить нанятые специалисты.

Схема стропильной системы многощипцовой крыши

Конические крыши в нашей стране редкость, потому что их устанавливают на здания-многоугольники или округлой формы.

Фото каркасных домов

Каркасный дом с балконом Источник vash-remontik.ru

Каркасный дом с классической немецкой внешней отделкой Источник lesstroy.net

Оригинальный каркасный дом с маленьким уклоном крыши Источник all-companies.ru

Источник: camodelkin.ru
