Как соединить проектирование и строительство

На данной странице приводим алгоритм основных действий, которые выполняются в Revit при проектировании инженерных сетей в отдельных связанных файлах. Это могут быть любые системы — отопление, вентиляция, водоснабжение, канализация, электрика и так далее. Суть работы в том, что проект какой-либо сети (комплект чертежей) создается в пустом файле на основе шаблона, и к этому файлу привязывается архитектурный файл — основа, то есть архитектурная модель здания, отображающаяся в рабочем инженерном файле в виде ссылки, или трехмерной подложки.

Последовательность действий для начала работы с инженерными сетями в Ревит

Создание ссылки на архитектурный файл

Настраиваем путь к шаблону с системами. R — Параметры – Файлы – Плюсик. Выбираем шаблон системы или систем, которые будут запроектированы. В столбце Траектория прописывается путь к файлу шаблона, а в столбце Имя можно ввести понятное имя данного шаблона.

Проектирование и строительство каркасного дома Часть №2 Виртуальная стройплощадка в SolidWorks Св

В стартовом окне нажимаем на ссылку с выбранным шаблоном. Откроется файл.

Привязываем архитектурную основу. Жмем Вставка – Связь Revit – Выбираем файл.

Появится трехмерная подложка (ссылка). Ее необходимо закрепить, выделив подложку и нажав скрепку (Закрепить – PN).

Отключаем в правом нижнем углу функцию Перетащить элементы на выделение, чтобы не было возможности случайно сместить подложку.

Получаем координаты в инженерный файл с файла – архитектурной основы. Жмем Управление – Координаты – Получить координаты и жмем мышкой на подложку.

Для управления связанными файлами используем инструмент Вставка – Диспетчер связей.

Копирование различных элементов из архитектурного файла в инженерный, мониторинг изменений

Для создания осей в инженерном файле, таких же, как и в архитектурном, идем на вкладку Совместная работа – Копирование/Мониторинг – Выбрать связь, и кликаем по связанному файлу.

• В инструменте Параметры – Сетки настраиваем вид отображения осей (его можно сделать отличающимся от вида в файле-источнике), ОК. Затем, нажимаем Копировать, ставим галочку Несколько и выбираем рамкой все оси. Кроме осей будут выбраны и другие элементы, их отфильтровываем по кнопке Фильтрация выбора, снимая соответствующие галочки. Нажимаем кнопку Готово и зеленую галочку Готово.
• Для копирования уровней с архитектурного файла в инженерный, поступают аналогично.
• Создаем планы для скопированных уровней. Идем в Вид-Виды в плане-План этажа. После нажатия кнопки «Изменить тип» можно выбрать необходимый шаблон вида.
• Выделяем нужные имена уровней и жмем ОК. Создадутся новые планы в диспетчере проекта.
• Если в архитектурном файле будут выполнены какие-то изменения, их можно отследить в инженерном файле. Идем в Совместная работа – Просмотр координаций – Выбрать связь. В открывшемся окне можно отложить изменения, отказаться, принять разницу, и изменить свой элемент.

Работа с использованием инструментов скрытия элементов

1. Если нужно скрыть лишние элементы определенной категории – выделяем их (если эти элементы в связанном файле, то выделение производим с помощью Tab), и по правой кнопке жмем Скрыть категорию (или же скрыть элемент, если нужно убрать из видимости только выбранный элемент).
2. Если нужно скрыть элементы определенной категории только в связанном файле (например,часто требуется скрыть сетку осей связанного файла, оставив сетку инженерного), действовать нужно иначе — это уже отдельная тема.

Создание помещений (пространств) в инженерном файле

Помещения в инженерном файле называются Пространствами. Для работы с пространствами на вкладке Анализ имеется ряд инструментов в блоке «Пространства и зоны».

Чтобы появилась возможность разместить пространства на основе связанной архитектурной модели, нужно выбрать эту связь и в её свойствах типа поставить галочку напротив параметра «Граница помещения».

Теперь можно нажать на клавишу Пространство, выбрать в раскрывающемся списке верхний предел, до которого будут доведены объемные тела пространств, задать смещение от этого предела, и для быстрого размещения пространств нажать «Разместить пространства автоматически».

Для того, чтобы скопировать имена и номера пространств из аналогичных помещений архитектурного файла, используется инструмент «Именование пространств»:

Подключение файла общих параметров

Используются для того, чтобы различные типы семейств имели одинаковые параметры, а также, для возможности выносить эти параметры из семейств в спецификации и марки.

Общие параметры записываются в отдельном текстовом файле, который так и называется «Файл Общих Параметров». Подгружается к проекту этот файл следующим образом: Управление — Общие параметры — Обзор — (Выбор файла) — Открыть — ОК.

Подробнее о различных видах параметров Revit читайте на этой странице

Полезные материалы по работе с инженерными сетями

Создание условных обозначений арматуры инженерных сетей

Для создания условного обозначения, в нашем случае — арматуры трубопровода, потребуется умение работать с видимостью элементов.

Всегда работать будем в редакторе семейств. Выделив любой из элементов семейства, на ленте увидим знак параметры видимости:

После нажатия на него, появится окошко:

Оно делится на 2 части:

1. Параметры видимости– там мы задаём на каких видах будет виден тот или иной компонент.
2. Уровн и детализации– говорим программе, на каком уровне детализации будет виден тот или иной компонент.

И так приступим:

Откроем необходимое нам семейство:

Выберем только геометрию и зайдём в параметры видимости. Там отметим только высокую детализацию.

Далее перейдём на опорный уровень, и скроем всё что нам мешает с помощью временное скрытие/изоляция.

Перейдём на вкладку создание и выберем инструмент – модель в линиях:

Появится такое окно:

Перейдём сразу в инструмент параметры видимости и установим там галочку средний. И просто начертим линию. Это необходимо для того чтобы мы на планах где арматура, могли видеть просто прямую линию.

На 3d у вас будет вот такая картина:

Далее необходимо начертить условное обозначение вентиля (бабочка). Делать мы это будем на опорном уровне. Для начала перейдём на вкладку создание и выберем инструмент – модель в линиях. Перейдём сразу в инструмент параметры видимости, снимем галочку планах этажей/потолков и поставим на низкий. Далее просто начертим «бантик».

Желательно чертить бантик вот с такими габаритами. Длина должна быть полностью от коннектора до коннектора, а высота 60.

Как это будет выглядеть в 3d:

Использование фильтров для работы с инженерными сетями в Ревит

Как создать свой индивидуально-настроенный фильтр (к примеру, для системы вентиляции)?
Как выбрать из всех систем свою? Как придать ей определённые свойства, отличные от других? Как скрыть не используемые и не задействованные системы?

Ответ простой, использовать фильтры! С их помощью можно придать определённые свойства любому объекту, который установлен в системе. «Правильная работа» подразумевает под собой совместное применение фильтров, включение/отключение определённых групп категорий, а также правильное скрытие/изоляция объектов. Но в начале этого списка всегда будет стоять работы с фильтрами.

Применение фильтров для систем вентиляции:

Для начала создадим системы приточной и вытяжной вентиляции:

Создадим системы В1, В2, В3,П1. Для этого необходимо навести курсор на элемент системы и нажимать «TAB» до появления пунктирной рамки вокруг системы.

И далее не передвигая мыши, нажать левой кнопкой по элементу. В окне свойств напротив имени присвоить уникальное наименование заданной системы:

Проделаем это со всеми системами, размещёнными в проекте. После проделанной работы идём во вкладку вид-видимость/графика-фильтры:

В данном окне будем добавлять/удалять фильтры. Здесь же можно менять графические свойства заданных фильтров, такие как: толщина линий, их цвет, заливка, штриховка и тд. Видимость ставится/убирается путём проставления галочек, напротив фильтров.

Создадим фильтр – Приточный воздух. Для этого необходимо нажать кнопку добавить, а далее изменить/создать.

Появится окно с фильтрами. Но оно пока пустое. В нём как раз и будем создавать наши фильтры (приточный воздух).
Окно делится на 3 части: фильтры, категории и критерии фильтрации

• В фильтрах мы можем создать, скопировать, переименовать и удалить (1,2,3,4) фильтры.
• В категориях 5 мы задаём что будет входить в наш фильтр (архитектура, конструкции, механизмы, трубопроводы либо электросети).
• В критериях фильтрации мы задаём определяющий параметр, по которому будем фильтровать, в нашем случае это (классификация системы – приточный воздух) 6. В 7 задаём условие. В 8 указываем из списка что мы хотим видеть.

После того, когда вы назначили все параметры, нажимаем кнопку применить-ОК. В появившемся окне выбираем созданный фильтр и нажимаем ОК.

Чтобы задать определенную толщину 2 линиям заданного фильтра и применить индивидуальный цвет 3 зайдём линии-переопределить.

После проделанных мероприятий система приточного воздуха должна окраситься в синий цвет:

С остальными системами работаем аналогично.

Как посчитать в Autodesk Revit площадь покраски (трубы, воздуховода) ?

Для начала создадим сам воздуховод диаметром 100мм и длиной 10м:

Потом необходимо создать спецификацию

Выбрать соответствующую категорию – воздуховоды:

Далее надо из доступных полей выбрать необходимые нам.

Создаём расчётное значение, а именно «Окраска трубы». В формулу включена рассчитанная уже площадь, умноженная на 2 (т.е. окраска осуществляется на 2 раза).

Для более точного подсчёта, введём округление полученного значения до сотых :

Источник: 1-bim.ru

Рамно-связевый каркас стального здания: особенности проектирования и строительства

Каркас — это система, состоящая из нескольких стержней, расположенных в вертикальном положении (колонн), а также горизонтальных балок, называющихся ригелями. Между собой вся конструкция объединена при помощи жестких дисков перекрытий, в том числе системой связующих элементов. Основной особенностью всех каркасных конструкций при планировке основных идей, связанные с расставлением различных колонн, которые имеют более укрупненные расстояния между продольной, а также поперечной направленности конструкций. Эта же конструкция разделяется на несущие и ограждающие виды сооружений.

Типы креплений и соединений

Несущим — называются колонны, ригели, а также диски для перекрывания. Именно данный компонент принимает все необходимые нагрузки. А при построении наружных стен используются ограждающие конструкции, которые предназначены для восприятия только в виде собственной весовой категории.

Благодаря этому появляется потребность использовать прочнейшие, в том числе жесткие виды строительных материалов. Частенько используются в качестве несущих каркасных компонентов, и для установления тепло-звукоизоляции. При этом используются лучшие материалы в качестве ограждающих средств. Применение высококачественных материалов позволяет максимально добиться уменьшения общего веса строящегося построения. Именно данное построение положительно сказывается на различных статических конструкционных свойствах будущего здания.

Каркасные конструкции обычно используются в построении общественных, а также жилых построений. В последнее время они популярны при строении многоэтажных домов. В построениях, где использовались полые каркасные сооружения, то в качестве несущего остова идут колонны и ригели. Они же играют главную роль поперечных балок, которые служат в качестве подпорки. Колонны и ригеля между собой крепятся и создают образ рамы, способные нести нагрузку со всех сторон.

Стены, как важная часть конструкции

Основную роль всех ограждающих компонентов исполняют только наружные стены. В этом случае стены любого построения выполняются в виде навесных, но или самонесущих вариантов. Ненесущие варианты некоторых навесных стен, идущих в качестве обычных навесных панелей, крепятся к наружной части каркасной колонны.

Самонесущие варианты стен строятся на готовый фундамент, или же опираются на балки фундамента. Данные стены крепятся к основным каркасным колоннам. В некоторых жилых домах стены обычно делают в виде несущих, а каркасные колонны расположены во внутренней части здания. А ригеля устанавливаются промеж колонн, иногда используют технологию, где они же монтируются между наружными стенами и основными колоннами. Но такая система используется только в ограниченном количестве.

Характерные статические работы

Согласно статической работе все каркасные основания жилого строения распределяется:

1. Рамные, идущие с жесткими соединяющими компонентами колонн, ригеля. Данный каркас предназначен для соединения вертикальных, а также горизонтальных нагрузок.
2. Рамно-связевые, это устройства, оснащенные жесткими соединительными деталями в основных узлах колонн совместно с ригелями, расположенных в одной направленности согласно планировке всего здания, а также вертикальными связями, находящихся в параллельном направлении. В данном каркасном сооружении в виде связующих идут стержневые компоненты, возможны и стеновые диафрагмы, необходимые для соединения соседних колонных рядов. Все сторонние нагружения используются в виде рамных каркасных сооружений, а также пилонов вертикального положения расположенных по жестким связующим компонентам.
3. Связевые, обычно отличимы своей простотой конструкции соединительных частей колонн с ригелью, позволяющее закрепление в виде подвижного типа.
4. Каркасные конструкции, в том числе колонны и ригеля, могут понести только вертикальные нагрузки. А горизонтальные нагружения, способны передаваться по состоянию жесткости, где очень часто используются ядра жесткости, элементы стержней, а также пилоны вертикального положения.

Компоненты, необходимые для обеспечения жесткости каркасных построений:

1. стеновая конструкция жесткости;
2. ригеля;
3. распорочные панели;
4. колонны.

Рамные конструктивные системы

Рамные конструктивные системы при построении каркасных сооружений наделены невероятно увеличенной жесткостью, а также устойчивостью. За счет чего образуется максимальная свобода по планировке некоторых строительных идей. Подобная разработка, состоящая из специального железобетонного каркаса совместно со стальными видами, используется при различных условиях.

При разработке рамных каркасов из основного сборного железобетонного материала используется специальный надрез несущих компонентов (обычно рассматриваются Г-, Т-, Н-образные компоненты). Они же позволяют переносить все имеющиеся узловые соединительные элементы в более напряженные части, где обычно идут нулевые сгибающие моменты, зависящие от вертикальных нагружений.

Рамно-связевая

Рамносвязевые систематизации готовы обеспечить жесткость на определенном пространстве, идет все это за счет совмещения поперечных рам, жестких диафрагм вертикального положения, которые непосредственно выполняют основную функциональную работу горизонтальных дисков.

При результате исследовательских работ было доказано, что именно рамносвязевая систематизация может удовлетворить всю обусловленность минимального расходования строительных материалов при строении несущих вертикальных сооружений, и только при нулевой жесткости всех поперечных рам. То есть в данном случае основная система может превратиться в связевой.

Связевая конструкция

Связевые системные конструкции практически все вертикальные нагружения передают на основные стержневые компоненты каркаса, а при горизонтальном строении все усилия воспринимаются в виде жестких вертикальных связевых компонентов. Они же совмещаются при помощи перекрывочных дисков. В указанных каркасных конструкциях полностью ограничены прочность, и даже жесткость всех стыковочных участков между ригелей и колонн.

Источник: bvzd.ru

Фундамент для пристройки к дому своими руками

Почему много пристроек к дому выполняют из пеноблоков

Большинство людей, при выборе материала для пристройки все чаще склоняются к использованию пеноблоков. У них есть и плюсы и минусы, но плюсов больше. Основные достоинства свойств пеноблоков:

• С укладкой справится даже непрофессиональный строитель. Благодаря этому, можно сэкономить на привлечении специалистов и выполнить пристройку самостоятельно от начала до конца;
• Быстрота укладки — клеевой раствор между пеноблоками засыхает намного быстрее раствора из бетона;
• Материал пожаробезопасен — не поддерживает горение и не горит;
• Минимальная осадка обеспечивается пористой структурой;
• Экологичность — состав безопасен для природы;
• Пористость материала также обеспечивает низкую теплопроводимость — кладку из пеноблоков в 2 ряда можно не утеплять;
• Срок служения построек из пеноблоков достигает 50 лет и больше.
• Неплотная структура блоков позволяет разрезать их с помощью ножовки, но лучше использовать циркулярную пилу;
• Прочность конструкций — заштукатуренную стену из пеноблоков сложно пробить злоумышленникам;
• Благодаря лёгкости можно использовать для строительства на всех видах грунтов и экономить на мощном фундаменте;
• Невысокая стоимость по сравнению с кирпичом.

Несущественные недостатки материала:

• Большое влияние атмосферных воздействий на материал требуют возведения сооружения в сухую и теплую погоду и отделке или гидроизоляции после сооружения;
• Привлекательность внешнего вида допустима только для стиля лофт, который ещё не сильно распространён в стране.

Это интересно: Какими саморезами крепить поликарбонат: рассматриваем в общих чертах

Заливка фундамента

Для того, чтобы минимизировать риски, основное внимание следует уделить фундаменту. Он не должен отличаться от фундамента под основным зданием

То есть, быть точно таким же по ширине, глубине и содержанию

Он не должен отличаться от фундамента под основным зданием. То есть, быть точно таким же по ширине, глубине и содержанию.

Фундамент под пристройку должен быть пропорциональным по нагрузкам, идентичный основному фундаменту.

Новый фундамент не рекомендуется связывать с основным фундаментом, так как любое соединение разорвёт. Пристройка обязательно осядет и порвёт соединение.

Поэтому, рекомендуется при заливки нового фундамента, сделать небольшой отступ от старого. То есть, в местах соприкосновения, между фундаментами проложить рубероид, просмоленную (сосновую) доску или тонкий лист пенопласта.

Производится заливка фундамента либо буквой П, либо по круговому замкнутому контуру. Смотрите рисунок ниже.

Ещё одна, небольшая хитрость, от практиков. Если фундамент, расположенный параллельно основному зданию, сделать шире остального фундамента, то, при оседании пристройка не отойдёт от здания, а ещё плотнее придвинется к нему.

Например, основной фундамент по ширине равен 50 сантиметров, увеличив на 10 сантиметров параллельную траншею, и эта сторона будет оседать чуть меньше, чем остальные стены.

Кирпичная пристройка к кирпичному дому

Фундамент и опалубка готовы, теперь возникает вопрос, а как правильно пристроить кирпич к стене? Это касается не только кирпичных пристроек. Те же рекомендации применимы к пристройкам из пеноблока или из газосиликатных блоков.

Так же как и фундамент, нежелательно делать связку стен. Конечно, невозможно дать одну рекомендацию для всех. Многое зависит от качества грунта под постройкой.

Ещё один важный фактор — размеры пристройки. Если пристройка большая, то появляется опасение, насколько она будет устойчивой, без закрепления с одной из сторон.

Поэтому, большие пристройки лучше делать как отдельное здание, которое строится вплотную к старой постройке.

В этом случае будет круговой, замкнутый фундамент, все 4 несущие стены и отдельная не связанная с основным зданием кровля.

Если пристройка небольших размеров, то можно её выполнить в виде буквы П, без привязки к дому.

В любом случае, вам следует проконсультироваться со специалистом, указав при этом:

• характеристики грунта,
• размеры пристройки,
• толщину стен,
• материал из которого возводится пристройка.

Как перевязать пристройку с домом

Если вы всё-таки решите перевязывать пристройку с домом, то, следует начинать с фундамента.

Эта работа очень трудна и затратна. Потребуется высверливать в старом фундаменте дыры, в которые вклеивается арматура. Заметьте, что не забивать арматуру, а именно вклеивать на специальный клей.

Та же операция проделывается и со стенами. Для стыковки стен, так же сверлят отверстия в которые вклеивают арматуру.

Затем укладывают сетку в швы, через несколько рядов кладки. Кровля и крыша делаются общими.

Однако, даже при таком плотном соединении, трещины или разрывы всё равно будут.

Каркасная пристройка к кирпичному дому

Иногда к кирпичному дому пристраивается:

• Каркасная пристройка;
• Деревянная пристройка;
• Пристройка из бруса и другого, лёгкого материала.

В этом случае не обязательно заливать ленточный фундамент. Вполне возможно сделать пристрой на столбчатом фундаменте.

Затем, на ленточном или столбчатом фундаменте собирается деревянный каркас. Одна сторона каркаса крепится к основному зданию. Например так, как показано на фото:

Или таким образом, фото:

Затем, каркас обшивают основным материалом: брусом, досками, панелями и так далее.

Небольшую щель, которая образуется между кирпичной стеной и каркасом задувают монтажной пеной.

Также распространён, на территории нашей страны, метод соединения деревянной пристройки с кирпичным домом, при помощи штробления стены. При этом деревянный каркас частично утапливается в стену и прикручивается монтажными скобами.

• Как можно использовать старый кирпич на даче.
• Как правильно топить новую печь из кирпича.
• Расширяем окно в кирпичном доме, советы специалиста.
• Как сделать самодельный станок для кирпичей.
• Какой дом лучше из бруса или кирпича, видео-обзор.
• Камин из кирпича своими руками.

Какой тип фундамента выбрать?

Итак, фундамент под пристройку к дому может иметь следующую конструкцию:

• Железобетонный ленточный монолитный или сборный.
• Столбчатый.
• Свайный или свайно-винтовой.

Для больших пристроек применяют первые два типа фундаментов, они отличаются высокой несущей способностью. Для каркасных веранд или других сооружений такого типа вполне можно применять свайно-винтовые фундаменты, так как их возведение требует приложения минимальных усилий и отличается высокими темпами строительства.

Стоит ли привязывать новый фундамент к старому?

Перед тем, как залить фундамент под пристройку, необходимо решить способ его привязки к основному строению. В данном случае играют роль состояние имеющегося фундамента, особенности грунта.

В основном применяют два вида привязки фундаментов:

• Пристройка к ленточному фундаменту нового дома (или постройки на грунтах, склонных к пучению) должна осуществляться с применением деформационных швов. Данная технология не предполагает жесткой связки каркасов фундаментных конструкций, между ними остается зазор, толщина которого определяется расчетом. Обычно для одно-двухэтажных домов она принимается в пределах 2-5 см.Для того чтобы сформировать такой деформационный шов перед заливкой бетона в местах сопряжения фундаментов устанавливается обернутая в полиэтилен доска соответствующей толщины. После того как залитый бетон застыл и приобрел необходимую прочность, доска демонтируется, а получившийся зазор заполняется пенополиуретановой пеной или минеральной ватой. Такая конструкция позволит старому и новому зданию воспринимать появляющиеся нагрузки без проявления деформационных и разрушающих процессов.

Принимая решение о типе привязки необходимо уточнить геологические условия в месте строительства, особенности имеющегося фундамента. Будет разумным доверить этот этап профессиональному проектировщику, без соответствующего опыта выполнить подобную оценку самостоятельно достаточно проблематично.

Поэтому, перед тем как пристроить фундамент к фундаменту проконсультируйтесь у специалиста.

Обустройство фундамента для пристройки к кирпичному дому

В большинстве случаев дополнительную площадь около кирпичного дома возводят из того же материала, то есть кирпича. Значит, основание для такой постройки должно выдерживать значительный вес возводимой конструкции. Такими свойствами обладает ленточная железобетонная конструкция. Это надежное и прочное основание имеет большую популярность в частном домостроении. Выполняется в виде монолитной ленты, а все работы можно сделать своими руками.

Процесс обустройства ленточного основания для пристройки к кирпичному дому выглядит следующим образом:

После проведения разметки участка под пристройку переходят к земляным работам

При этом важно правильно заглубить основание, учитывая, что подошва фундамента должна залегать ниже границы промерзания грунта. Кроме того она не может располагаться выше или ниже, чем фундамент основного дома

Примерно одинаковой должна быть и толщина оснований. Поэтому ширину траншеи для дополнительного фундамента нужно делать шире на 20-25 см для установки опалубочной системы. Копать траншею можно с помощью строительной техники, но экономнее и проще сделать это ручным способом, пользуясь лопатой. Дно траншеи тщательно выравнивают и утрамбовывают.

Затем выкопанную траншею по всему периметру засыпают небольшим слоем песка, увлажняют его и уплотняют. При необходимости увлажнение выполняют еще раз, после этого песок снова трамбуют. Плотный песчаный слой засыпают гравием или мелкофракционной щебенкой, которую также хорошо трамбуют.

В результате получается своеобразная подушка, которая в некоторой степени компенсирует сезонное движение грунта. В траншею устанавливают опалубку, изготовленную из досок. Материал сколачивают, скрепляя поперечными брусками. Выставляют сколоченные щиты по обеим сторонам траншеи.

Между ними устанавливают распорки одинаковой длины, которые поддерживают щиты и обеспечивают одинаковую толщину фундамента. Опалубка должна возвышаться над уровнем почвы. Обязательно необходимо проверить вертикальность опалубки. Это выполняется с помощью отвеса или строительного уровня. Вся конструкция усиливается армирующим каркасом.

Для этого 4 или 6 прутьев арматуры соединяют перемычками, выдерживая определенный шаг. На этом же этапе выполняется жесткая привязка к основному фундаменту. Для этого в уже существующем основании сверлят отверстия и закрепляют в них прутья арматуры. В дальнейшем эти прутья соединяют с армирующим каркасом дополнительного основания методом сварки.

Вся конструкция заливается бетонным раствором, который можно заказать на заводе железобетонных изделий. Готовый бетон доставляют на участок специализированным транспортом непосредственно перед заливкой фундамента. Бетон заводского изготовления имеет высокое качество, однако такой вариант стоит довольно дорого.

Приготовление бетонного раствора своими руками обойдется дешевле, но для этого придется приложить немало усилий. В домашних условиях готовится бетон следующим образом: берут 1 часть цемента марки М400, 3 части крупнозернистого песка и 5 частей мелкофракционной щебенки. Все компоненты перемешивают, а в полученную смесь добавляют воду.

Вода добавляется постепенно небольшими порциями. Готовый раствор должен иметь консистенцию густой сметаны. Заливая бетон в траншею, нужно тщательно его трамбовать. Простые действия по уплотнению выполняются с помощью обрезка арматуры, которым протыкают залитую смесь. Однако больший эффект достигается при использовании глубинного вибратора.

Поверхность залитого фундамента выравнивают с помощью мастерка или шпателя. Горизонтальность основания проверяется строительным уровнем. Чтобы избежать растрескивания фундамента, необходимо постоянно увлажнять поверхность.

Применение жесткого соединения

При возведении кирпичных или бетонных пристроек практикуется жесткое соединение, где масса конструкции на единицу площади высокая. Для деревянных домов такое соединение не используют. Жесткое соединение подразумевает, что пристройка соединена с домом уже существующими перегородками, перекрытиями или крышей.

Чтобы сделать основание, необходимо просверлить отверстие диаметром в арматурный пруток и обеспечить глубину погружения около 1 метра. Затем в отверстие забивается арматура, соединяется анкерами или сваркой и фиксируется бетонным раствором.

При замкнутом контуре конструкции без видимых или несущих элементов арматурного пояса, отверстия нужно сверлить в шахматном порядке. Необходимое количество арматуры, интервал сверления и способ соединения прутьев рассчитывается индивидуально.

Для деревянного дома арматуры используется меньше из-за малой массы дома, для кирпичных домов – в несколько раз больше. В среднем, замкнутый контур нуждается в армировании из расчета 20 прутьев диаметром до 9 мм на 1 м². Для незамкнутого контура расчет количества арматуры проводится индивидуально.

Как можно соединить два фундамента?

Фундамент для пристройки может примыкать к основанию жилья жестко, в результате чего образуется единая конструкция. Такое решение актуально, если на участке слабо- либо не пучинистый тип грунта. Также стоит отдавать предпочтение этому варианту, когда собираетесь делать пристройку в несколько этажей и хотите соединить ее с основным жильем посредством одной крыши.

Если основа представляет собой плиту, то для дополнительного жилья также следует заливать монолитный фундамент. При этом необходимо, чтобы его толщина составляла не менее 400 мм или основание жилого дома имело выступы. В этом случае можно сварить арматуру плиты с каркасом нового фундамента. К тому же при желании можно сделать все своими руками.

Монолитная фундаментная плита

Соединение «лента-лента» предполагает наличие песчаной подушки и арматуры с продольной прорезью. Металлические пруты вбивают в специально подготовленные отверстия в основе дома и формируют каркас для нового фундамента. Далее стык делается посредством выпуска длиной около 40 см.

Еще можно возвести и отдельное основание для пристройки, которое будет находиться в непосредственной близости с домом. Между двумя основами следует положить лист рубероида. Этот материал выступает отличной гидроизоляцией, также можно разместить и слой теплоизоляции либо обойтись простой паклей

В этом случае очень важно, чтобы этот слой позволял новой основе не собирать воду во время осадков и не повреждать фундамент дома. С внешней стороны к стене фиксируются специальные декоративные накладки, закрывающие шов

Фундамента с деформационным швом

Пристройка к дому фундамента с деформационным швом чаще всего используется в области промышленного, а также многоэтажного строительства. То есть там, где грунты под конструкцией могут существенно отличаться своими деформационными свойствами. Например, достаточно часто к существующему дому одной этажности производят соединение пристройки другой этажности именно путем закладки фундамента с деформационным швом.
В любом случае деформационный шов в обязательном порядке должен быть предусмотрен еще на стадии проектирования строительства.

По своей сути любой деформационный шов, посредством которого производится соединение к дому фундамента для другого строения, представляет собой утеплитель в зазоре между цокольными перекрытиями и стенами. Нередко в качестве данного утеплителя используется обыкновенная пакля. Место, в котором производится соединение с домом, огораживается специальной декоративной накладкой, которая крепится к домовой стене.

В условиях строительства дома на пучинистом грунте уровень пола пристройки специалисты рекомендует делать ниже уровня пола основной конструкции. Величина перепада должна соответствовать показателю предполагаемых деформаций.

Чтоб пристроить фундамент к существующему дому с использованием деформационного шва, следует учесть следующие значимые моменты:

1. Оставить небольшой зазор между основным домом и фундаментом пристройки (не более 5 см). Чтоб соблюсти обозначенное требование перед началом закладки основания следует приложить к фундаменту дом доски, предварительно обработанные гидроизоляционным материалом. В дальнейшем именно они будут выполнять возложенную на них функцию деформационного шва.
2. В условиях одноэтажного строительства толщина деформационного шва может составлять не более 2 см.
3. По желанию деформационный шов можно заполнить любым теплоизоляционным материалом. Чаще всего с этой целью используются пеноплекс, а также пенопласт. Снаружи все закрывается декоративной накладкой.

Если основной целью пристройки к существующему дому является формирование отдельной зоны, а не расширение уже имеющегося помещения, жесткое соединение двух оснований между одним домом и другим делать не следует ни в коем случае, поскольку последствия могут быть самыми нежелательными. В данной ситуации намного более целесообразно применять деформационный шов.

Если речь идет о небольшой пристройке, ее можно возвести на ленточном мелкозаглубленном фундаменте или основании на сваях.

Подбор для разных построек

Чтобы правильно выбрать тип основания пристройки, сначала следует изучить состояние и размеры основания основного здания, вид грунта. Это можно сделать самостоятельно. Для этого рядом со старым домом нужно выкопать шурф с габаритами 100х150 см. В столбчатом фундаменте замеряют глубину залегания свай и их размеры, в ленточном – ширину подошвы и высоту.

Это обеспечит равные условия при усадке и придаст большую прочность всей связке.

Для облегченных каркасных пристроек к деревянному дому достаточно будет бюджетного варианта со столбчатым основанием. Такая основа подходит для всех легких видов веранд, террас, крылечек, предбанников и тамбуров. Глубина нового и старого основания должна быть равной. На болотистых почвах с высоким уровнем грунтовых вод следует выбирать свайный или столбчатый фундамент.

У кирпичных домов чаще всего ленточный фундамент, поэтому пристраивать рекомендуется также ленточный. Между основаниями делают несколько видов связок.

• Жесткая связь оснований с замкнутым контуром. Для такой связки нужно просверлить отверстия в уже готовой ленте на глубину, равную 35 диаметров связующей арматуры. Располагают их в шахматном порядке в два слоя, затем вставляют в отверстия прутки длиной 70-100 см. Закрепить арматуру в старом фундаменте можно методом расклинивания, когда на конце делаются надпилы и при забивании в бетон происходит расклинивание или использовать химический анкер. Затем производится обвязка с прутками нового арматурного каркаса.
• Если новый фундамент планируется с разомкнутым контуром, то жесткая связка делается только в местах стыков с уже имеющимся основанием.

• Технологический шов при замкнутом ленточном контуре делается из листов пенополистирола толщиной 5 см, который прокладывается между двумя основами и одновременно является вертикальным элементом несъемной опалубки.
• Разомкнутый контур с технологическим швом устраивается по вышеуказанной схеме, только утеплитель располагают в местах соединения контуров.

Пенобетон имеет малые показатели усадки и небольшой вес, возвести из него стены пристроя можно своими силами без привлечения опытных строителей.

Если дом имеет цоколь и несколько этажей, стены здания шире 40 см, почва сложная и планируются большие нагрузки, наилучшим вариантом будет основание в виде плиты, в котором нагрузки распределяются по всей площади.

Сооружаем основу к пристройке каркасного типа

Последовательность операций по строительству фундамента для достройки к деревянному дому практически не отличается от возведения базы основного строения.

Главные этапы:

1. Извлечение почвы для формирования приямка.
2. Сборка щитовой опалубки для заливки раствора.
3. Вязка арматурной решетки и фиксация в опалубке.
4. Заполнение опалубки бетонной смесью.

Важно точно состыковать пристраиваемую основу и базу существующего здания. Несмотря на то что основания возводились не одновременно, они должны объединяться в общей силовой контур.

Разберемся, как правильно сделать фундамент для пристройки к каркасному строению. Последовательность операций:

1. Извлеките почву на нужную глубину для облегчения доступа к основе каркасного строения.
2. Выкопайте приямок по контуру достраиваемого помещения, соблюдая равную глубину двух оснований.
3. Удалите старые гидроизоляционные материалы с поверхности существующей основы здания.
4. Выполните полости на глубину 60–80 мм для арматурных стержней и плотно забейте их в каналы.
5. Установите опалубочную конструкцию из деревянных щитов по периметру будущего строения.
6. Гидроизолируйте внутреннюю поверхность щитов и герметизируйте возможные места утечки бетона.
7. Залейте бетонную смесь в опалубку, тщательно уплотните раствор с помощью глубинного вибратора.

Завершив работы, дождитесь завершения процесса гидратации и набора эксплуатационной прочности. Регулярно увлажняйте бетон, укройте поверхность массива полиэтиленом. Соблюдая данную методику работ можно объединить строения из разных стройматериалов.

Крепление стоек и нижней обвязки

После того, как залит фундамент, ему дают возможность набрать хотя бы 50 процентов прочности. Как правило, бетон или цементный раствор используются в любом случае. После этого можно приступать к монтажу каркаса. Поверх фундамента следует уложить не меньше, чем пару слоев гидроизоляции. В качестве гидроизоляции используется толь или рубероид, свернутые вдвое.

Допустимо использование других, более современных гидроизоляционных материалов, в том числе и в жидком виде.

После этого можно поступить так:

• Сначала закрепляются стойки, после чего формируется обвязка.
• В первую очередь делается обвязка, а затем крепятся стойки.

В случае с первым вариантом, при заливке фундамента в местах установки стоек заливаются специальные крепежные элементы. На фото ниже можно увидеть, что из себя представляют такие элементы крепежа. Это также может быть пластина из металла в виде буквы «П», при этом ее заливают в перевернутом виде, а снизу пластины лучше приварить стержень.

Внутрь этой буквы «П» вставляется стойка и крепится с помощью шурупов или саморезов. Естественно, что перед ее установкой должны быть посверлены все отверстия под крепежи, а размеры пластины должны соответствовать размерам стоек в сечении. Крепить допустимо обычными гвоздями, что никак не повлияет на надежность всей конструкции.

Как крепить стойки к фундаменту

После установки и крепления всех стоек, между ними крепятся брусья обвязки.

В случае применения другого варианта, сначала монтируется брус обвязки. Если на этапе заливки бетона с некоторым шагом замуровать шпильки, то задача существенно упрощается. В местах крепления бруса достаточно просверлить отверстия, после чего брус насаживается на шпильки и надежно притягивается гайками к основанию. После этого приступают к установке стоек, вооружившись одним из способов, представленных на изображении ниже.

Варианты крепления стоек к обвязочному брусу

В любом случае лучше воспользоваться металлическими уголками, которые сделают конструкцию более прочной и более надежной, тем более что эти стойки нагружены крышей, а это очень важно

Деформационные швы

При возведении пристроек к большим зданиям различного назначения и при наличии различной структуры грунтов под лентой фундамента применяются деформационные швы. Поэтому сами грунты имеют различное сопротивление и нагрузка на почву в различных местах фундамента иная.

Швы всегда используются на различных высотах и уровнях здания, чтобы максимально нейтрализовать возникающие нагрузки, причем часто швы делают на уровне основания или цоколя, соединяя различные ярусы фундаментов.

Деформационные швы – это утеплители, установленные в зазоре между стеной и цоколем, здесь не предусмотрено жесткое соединение с каркасом. Часто в качестве утеплителя используется пакля или полиэтиленовый шнур, реже полипропилен, полиуретан или пенополистирол.

1. Зазор между будущим и существующим зданиями должен составлять не менее 5 см. Чтобы создать необходимый зазор, используют доски, пластик или плиты, покрытые гидроизоляцией. Это и будет в дальнейшем деформационный шов.
2. Для небольших деревянных зданий достаточно сделать зазор до 2 см, для кирпичных и бетонных – от 5—10 см.

Швы также можно заполнять герметиком или монтажной пеной, поверхность покрывать защитными составами, стойкими к атмосферным воздействиям.

Деревянный дом

Фото силикатной кирпичной пристройки

Подготовка

Речь пойдет о пристройках, материалом для которых служит как обычный красный керамический кирпич, так и силикат, в том числе и двойной силикатный кирпич М 150.

Прежде чем приступить к работам, нужно иметь представление о том, как они осуществляются. Нужно знать о наборе инструментов и стройматериалов. Но начинается все с обследования состояния жилища.

Прежде всего, нужно убедиться в хорошем стоянии стен вашего дома. Особенно это касается тех, на которые будет воздействовать нагрузка от возводимой конструкции.

Обратите внимание на разрушающиеся части стен, на гнилые ее участки. Помните, что опора конструкции из кирпича на гнилое дерево ненадежна

Это чревато тем, что может произойти разрушение, как основного жилища, так и пристроечной его части.

Далее уделите внимание фундаменту. Кирпичный пристрой к деревянному дому, будет с большой силой воздействовать на общий фундамент

Примите меры к укреплению фундаментной основы жилища.

Обратите внимание на такие параметры фундамента, как:

• Глубину его залегания.
• Высота над уровнем земли.
• Поперечное сечение.

Возведение

Работы с кирпичом дороже, чем с пеноблоком, который приобретает в последнее время все большую популярность. Цена пеноблоков и материалов для работы с ними меньше. Однако у кирпичных изделий имеются некоторые преимущества в качественных показателях, такие как прочность и влагостойкость.

Далее мы дадим вам ответ на вопрос о том, как сделать кирпичную пристройку к деревянному дому. Начнем же с небольшого тезисного плана.

Работы включают в себя следующие этапы:

• Возведение фундамента. Он должен быть достаточно мощным. Фундамент пристроя соединяется с усиленным фундаментным основанием жилья.
• Возведение кирпичной кладки. Она должна начинаться с деревянной стены вашего дома. Прежде чем приняться за кладку, произведите грамотный расчет.
• Соединение пристроя из кирпича со стеной из дерева.

Фундамент создается из бетонных блоков. Как уже говорилось, он должен быть мощным, способным выдержать пристрой.

Кладка кирпича ведется по стандартным правилам.

Для ее осуществления вам потребуются:

• Кельма.
• Связующий известково-цементный раствор.
• Нити и штыри. Штыри потребуются для расшивки швов. Нить контролирует ровность кладки по вертикали.

Исходя из вида и конструкции пристроя, вам нужны будут и дополнительные приспособления для производства работ.

Соединение двух материалов (кирпича и дерева) можно производить несколькими способами:

• При помощи мощных скоб.
• При помощи специального цементного раствора.
• Посредством герметизирующего трубчатого материала, который снаружи покрывается все тем же цементным раствором.

Соединение кирпича и дерева при помощи скоб.

Закладка нового основания

Тип уже существующего и нового оснований должны полностью соответствовать друг другу. Однако нельзя забывать об особенностях здания и грунта

Выбрав столбчатое основание, важно сделать так, чтобы размеры новых столбов полностью совпадали и параметрами уже установленных. О том, как сделать фундамент пристроя своими руками, смотрите в этом видео:

Следите за высыханием бетона — в нем не должно быть трещин

Выполняют выбранное соединение (жесткое или деформационный шов). При жестком, в подготовленные отверстия вбивают арматурные пруты и приступают к сооружению опалубки.

Ее внутренняя поверхность защищена гидроизоляцией, в качестве которой может быть использована полиэтиленовая пленка. Теперь на дно траншеи укладывают арматурный каркас, оставляя расстояние до песчано-гравийной подушки, и заливают раствором.

Смесь для раствора готовят из песка цемента и щебня в соотношении 3:1:5, добавляя воду в таком количестве, чтобы состав напоминал по своей консистенции густую сметану. На протяжении периода застывания бетона нужно следить за тем, чтобы не появились трещины на его поверхности. Защитить построенный фундамент от пересыхания или от лишней влаги можно, накрыв пленкой или слоем опилок.

Сооружая свой новый фундамент для пристройки на столбах, придется каждый из них защитить от влаги, используя рубероид или специальную мастику. Глубина скважин должна быть ниже уровня промерзания почвы и на дне каждой потребуется обустроить песчаную подушку.

Армирование после сооружения опалубки в каждой скважине проводится стекловолокном, которое не требует дополнительной гидроизоляции. Заливка выполняется своими руками и не требует привлечения дополнительной силы.

Определение характеристик основания

В некоторых случаях, особенно если пристройка будет соединена с уже существующим зданием, тип основания определить нельзя, ведь нет технической документации на застройку, или частные застройщики возводили дом самостоятельно. Соответственно, необходимо определить нынешнее состояние основания уже существующего сооружения:

• сначала раскопать грунт на глубину ниже подошвы фундамента;
• определить тип и размеры;
• рассчитать нагрузку дома на грунт;
• провести анализ грунта, рассчитать максимально допустимые параметры сопротивления почвы в месте постройки пристройки.

Как рассчитать надежность существующего основания? Надежность фундамента – это ключевой фактор как для существующих, так и будущих оснований. Она во многом зависит от типа почвы, глубины промерзания грунта, его пучения, массы здания.

Конструкция ленточного заглубленного фундамента, построенная на пучинистых грунтах, считается надежной, если при расчете размеров подошвы предусмотрены такие значения, как нагрузка дома, сопротивление самого грунта под подошвой. И когда деформация пучения основания под воздействием вертикальных и горизонтальных грунтовых сил в момент промерзания приблизительна или равна нулю.

Мелкозаглубленные фундаменты надежные, если параметры опоры рассчитаны с учетом нагрузки конструкции и сопротивления песчано-гравийной подушки, промерзание почвы не ведет к деформации конструкции и деформация пучения в пределах нормы.

Примыкание фундамента построек к существующему дому проводится жестким соединением двух оснований и гибким деформационным швом.

Возведение стен пристройки

Домашний мастер на свое усмотрение подбирает стеновой материал. Это может быть красный или белый кирпич, ракушник, керамзитобетонные или газобетонные блоки. В том или ином случае технология возведения пристройки из газобетона к дому и несущих конструкций неизменна.

1. На поверхность фундамента устилают гидроизоляционный материал (рубероид).
2. Проверяют ровность поверхности. При необходимости ее выравнивают обычным цементно-песчаным раствором.
3. Строительство из кирпича начинается с возведения угловых частей стены в один-два ряда. При этом разметку делают таким образом, чтобы углы между натянутым шнуром везде составляли 90°. Угловые блоки должны возводиться идеально, от них зависит ровность всей конструкции.
4. Между угловыми «колоннами» натягивается шнур, по линии которого возводятся промежуточные части стеновой конструкции.
5. Возводимую пристройку периодически «связывают» с основным кирпичным зданием. Для этого через каждые 3—4 ряда кладки в стенах дома высверливают перфоратором по два отверстия по уровню выстроенного ряда. Диаметр отверстий подбирается таким образом, чтобы в него с усилием можно было вбить 30—50-сантиметровые металлические прутья (арматура или проволока «катанка»). Таким образом стены возводимой веранды объединяются со стеной жилого дома.
6. При кладке рядов следует периодически проверять их горизонтальность, чтобы верхний финальный ряд был выложен строго параллельно линии горизонта.

Проемы для окон и дверей выполняются с использованием уровня, верхнюю перемычку выполняют с использованием бетонного столба, уложенного горизонтально, или стального квадратного профиля.

Типы веранд

Существует 2 вида веранд, которые заслуживают на внимание: закрытого типа (с остеклением) и открытого типа. Открытые веранды менее функциональные и используются в основном в летний период. Что касается закрытых веранд, то их допустимо использовать круглый год

Существуют и комбинированные веранды, часть которых выполняется закрытыми, а часть открытыми

Что касается закрытых веранд, то их допустимо использовать круглый год. Существуют и комбинированные веранды, часть которых выполняется закрытыми, а часть открытыми.

На крытой веранде можно отдыхать круглый год. Она еще и теплопотери через эту стену уменьшает

Как правило, строят проходные веранды. Чтобы попасть в дом, придется пройти через веранду. Если строится веранда непроходная, в нее можно попасть только из дома. Выйти на улицу из такой веранды не получится. К сожалению, такие веранды не отличаются практичностью и функциональностью, поэтому их мало кто строит.

Пристроенная веранда может быть небольшой и занимать какую-то часть стены, а может быть большой, занимая 2 смежные стены. Такие веранды называются угловыми.

Пристройка по периметру придает дому экстравагантный вид

Что касается форм, то они тоже могут быть различными, но в основном строят прямоугольные. Хотя и редко, но встречаются пристройки в виде шестигранников, полукругов и других нестандартных форм, при этом их строительство отбирает намного больше времени и средств.

Для строительства веранд используются различные строительные материалы.

Используемые строительные материалы

Наиболее популярным строительным материалом является древесина, поскольку деревянные конструкции отличаются простотой в изготовлении, а дерево достаточно доступное и экологически чистое. К сожалению, не во всех регионах можно воспользоваться деревянными изделиями в силу их дороговизны, поэтому пользуются элементами из металла. Изготовленный из металла каркас можно обшить любым отделочным материалом. В качестве остекления используется обычное стекло, стеклопакеты, поликарбонат и т.д.

Веранда из металлического каркаса и специальных оконных блоков

Для строительства веранд активно используются такие строительные материалы, как кирпич, ракушняк, бутовый камень, строительные блоки. После возведения стен из подобных материалов, их впоследствии отделывают теми же материалами, что и весь дом. Можно не возводить стены, а просто оградить пристройку, как показано на фото выше.

Если дерево, как строительный материал, достать трудно, то каркас веранды изготавливается из металлических профилей. Зачастую это проще и быстрее. В таком случае, легче использовать стеклопакеты, а также другие элементы конструкции. К тому же, конструкция получается более надежной и более долговечной.

В последнее время большой популярностью пользуется поликарбонат, различной степени прозрачности. Достоинство такого материала заключается в том, что он прекрасно сочетается с элементами из металла, имея при этом небольшой вес. При использовании древесины, поликарбонат практически не смотрится, нарушая гармоничное сочетание материалов.

Веранда из поликарбонаа, пристроенная к кирпичному дому. Весь каркас собран из профильной трубы

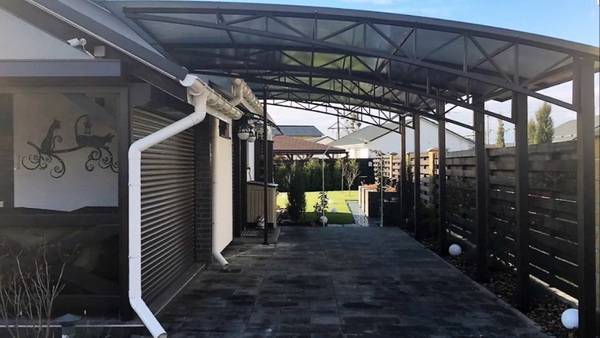

Зона отдыха в крытом проходе

Не всегда тоннель сооружают, чтобы соединить две части дома. Он может быть также отдельной зоной отдыха. Например, в таком «дырявом» новозеландском доме третья часть здания занята тоннелем. Открытая веранда удобна для расположения столов со стульями, мангала и шезлонгов. Если планировать организацию летнего патио, то такой вариант идеальный.

Пример устройства фундамента пристройки на винтовых сваях

Прежде, чем приступать к работам по закладке свайного основания пристройки, нужно знать, на каком фундаменте построен дом. Для чего это нужно? Различные виды фундаментов в процессе эксплуатации ведут себя по-разному. Ленточный фундамент будет оседать меньше, чем свайное основание или наоборот.

Пристройка на винтовых опорах

Поэтому, если дом и пристройка имеют разные типы фундаментов, то в местах примыкания конструкций дома и пристройки устраивают деформационные швы. То есть, между ростверком свайного основания пристройки и основанием дома оставляют небольшой зазор. Деформационные швы закрывают нащельниками, как снаружи, так и внутри дома и пристройки. В противном случае это чревато появлением трещин и разрушений в местах примыкания пристройки к дому

Когда дом и пристройка стоят на винтовых опорах, то ростверки обоих сооружений, как и остальные конструкции, соединяют в единое целое.

Процесс возведения

Итак, небольшой дом стоит на винтовых опорах, застройщик решил пристроить к нему веранду.

Центры опор располагают по углам пристройки, под несущими стенами и в центрах концентрации нагрузок (например, под летней печью). Сваи ставят с шагом в 1,5-2 метра. В створе с установленными опорами контролируют вертикальность последующих свай.

После установки опор в проектное положение, верхушки свай размечают под обрезку болгаркой в один уровень.

Глубина промерзания почвы достигает 0,7 м. Грунтовые воды находятся на глубине 2-х метров. Учитывая небольшую нагрузку от веса конструкций пристройки, применяют винтовые сваи диаметром 100 мм, длиной 1200 мм с острым концом и лопастями шириной 60 мм.

Ввинчивают сваю двое рабочих с помощью трубы, продетой через отверстие в верхней части сваи. Если процесс погружения опоры идёт с трудом, то на концы рычага надевают отрезки трубы большего диаметра. Во время вращения сваи контролирует вертикальность её погружения. Опоры должны выступать над землёй не менее 150 мм.

Рекомендуем посмотреть видео, подробно показывающее весь процесс монтажа опор.

Трубы опор заливают бетонной смесью. По мере заполнения сваи бетоном, его уплотняют штырём в виде отрезка гладкой арматуры или другим подручным инструментом.

Обустройство ростверка

Для связи опор с ростверком внутрь трубы погружают отрезок металлическую шпильку с резьбой на конце. После застывания бетона переходят к устройству ростверка.

Зачастую ростверк готовят из деревянного бруса. В отверстия бруса продевают шпильки и крепят гайками. По деревянному ростверку крепят верхние конструкции пристройки.

Посмотрите видео, как правильно обустроить ростверк своими руками.

Оголовники опоры формируют в зависимости от строения ростверка. Если ростверк делают в виде рамы из швеллера или уголка, то на верхний конец опоры приваривают металлическую пластину. Пластину располагают таким образом, чтобы был люфт для центрирования элементов ростверка.

Фундамент на таких опорах закладывают для лёгких построек. Каменная, кирпичная кладка или сборный железобетон пристройки требуют устройства фундамента более мощной конструкции.

Как связать фундамент

В основном используются два способа сопряжения:

• С помощью армированного жесткого соединения.
• С помощью деформационного шва. Это более простой и экономичный способ.

Жесткая стыковка

Жесткое соединение с помощью арматуры

Этот тип соединения используется грунтов, не подверженных пучению. На участках с другой почвой лучше его не применять. Фундамент пристройки требуется закладывать на такую же глубину, как и остальную конструкцию. В противном случае увеличивается вероятность возникновения трещин.

Порядок работ:

• Высверливаем в основном фундаменте отверстия. Они предназначены для армирующего материала. Глубина отверстия – диаметр арматуры умноженный на 35. Например, каркас делается из арматуры сечением 0,8 см, значит нужно сверлить отверстия глубиной 28 см (35х0,8).
• Капаем траншеи под фундамент пристройки.
• Вбиваем арматуру.
• Монтируем опалубочные щиты.
• Собираем арматурный каркас.
• Заливаем бетонную смесь.

Соединение с помощью деформационного шва

Возле старой постройки возводится изолированный фундамент. Зазор между двумя конструкциями составляет 50 мм. Для его устройства перед началом заливки укладываем вплотную к основной конструкции доски, обернутые любым доступным гидроизоляционным материалом. Доски можно после заливки не вынимать.

Кирпичный дом

Подготовка

Из дерева можно пристроить веранду

Строение из кирпича само по себе довольно стабильно и прочно. Вам не требуется проводить полное обследование своего дома на предмет наличия каких-либо неприятностей в конструкции. Достаточно ограничиться визуальным осмотром жилого помещения (см.также статью Красивые кирпичные дома: проекты и разнообразие материала).

Тоже самое касается и фундамента. Фундаментная основа, на которой будет возводиться деревянная пристройка к кирпичному дому, будет легкой.

Говоря о фундаментной основе самого пристроя, нужно отметить многовариантность ее создания. Это может быть самый простой вариант с кирпичными столбами, а может быть и полновесная бетонная конструкция.

Самым оптимальным вариантом создания фундаментной конструкции, является ее копирование с основного строения, к которому и производится пристройка. То есть вы должны соблюдать всю ту же глубину залегания, размеры, материал и прочие параметры, имеющиеся у фундамента основного строения.

Скрепление двух фундаментных основ обязательно. Оно осуществляется при помощи специальных монтажных скоб. Эти же монтажные скобы вам понадобятся для скрепления стен пристроя и основного здания.

Возведение

Вот такая красота может получиться в итоге.

Деревянный пристрой к кирпичному дому возводится сразу же после создания фундаментной основы. После этого, со стены начинается создание пристройки. Строительный кирпич и дерево соединяется тут немного иным способом, чем при кирпичном пристрое.

Конструкция из дерева вводится в снование кирпичной стены. Для этого нужно проштробить стену, и в эту штробу завести часть деревянной конструкции. После этого происходит скрепление двух построек специальными монтажными скобами.

Введение дерева в кирпич на примере деревянного перекрытия.

Завершающим этапом стыковки будет являться замазывание цементным раствором мест соединения. Само собой, не стоит забывать и про отделочные работы.

Если вы хотите утеплить место стыка, то делайте это при помощи трубчатых теплоизоляционных материалов. Их установка осуществляется прямо в штробу, перед замазкой раствором и окончательной отделкой.

Как видите, сделать пристройку своими руками вполне реально, нужно лишь постараться

Также немаловажной является и четкая инструкция

Фундамент для пристройки

Фундамент – важный элемент в строительстве. Он необходим, чтобы перенести тяжесть строения на грунт. Вид фундамента зависит от типа грунта, а также тяжести сооружения и определяется на этапе её проектирования.

Для строительства крыльца и лёгких сооружений типа перголы, не нужно прочное основание. Более тяжёлые пристрои требуют устройства капитального фундамента. Конечно, лучше сразу заложить основание вместе с фундаментом деревянного дома при его строительстве. Но если в планах изначально пристройка не планировалась, то делая основание под строение нужно хорошо его связать с основным.

Если пристройка возводится после дома, в зависимости от типа пристройки можно заложить ленточный или плитный капитальный фундамент, а также построить её на столбах или сваях. Для закладки ленточного фундамента вырывается траншея по периметру основания будущей пристройки. Далее, в траншею укладываются фундаментные блоки на подготовленную подушку из песка или щебня и заливаются раствором.

Варианты фундаментов под пристройку

Перед заливкой монолитного ленточного фундамента в траншее сваривается арматурный каркас и устанавливается опалубка. Для плитного фундамента также на всей площади основания будущей веранды или террасы сваривается каркас и заливается бетоном. Достоинство такого фундамента в том, что он может служить полом.

Капитальный фундамент пристройки нужно хорошо закрепить к основанию основного здания. Для этого сверлим по всей фронтальной длине фундамента дома отверстия через каждые 20–30 см и вставляем нарезанные куски арматуры подходящего диаметра. Концы привариваем к армированному каркасу основания пристройки. После того как фундамент пристроя будет заложен, ему обязательно нужно дать время для просадки.

Способы и этапы соединения оснований

Существуют различные способы, как связать старый и новый фундамент дома. Для начала необходимо решить: будет ли у пристройки автономное основание или же строения будут соединяться единым основанием.

Существуют следующие методы соединения фундаментов:

Жесткое соединение оснований

Одно из самых надежных. Наиболее часто выбираемый домовладельцами способ. И, хотя выполнить такое соединение достаточно сложно, полученный итог оправдает вложенные силы и финансы. Особенно хорошо метод подходит для привязки к фундаменту дома, расположенного на сложном грунте, а также для построек повышенной этажности.

Зная технологию и порядок этапов выполнения работ, используя качественные материалы, осуществить жесткую связку домовладельцу под силу самостоятельно. При этом соединение ленточных оснований и оснований из плит имеет отличия.

Связка ленточных фундаментов осуществляется в ряд следующих этапов:

1. Сначала необходимо откапать фундамент построенного объекта по той стороне, по которой планируется производить соединение. Копать необходимо до самого его начала в глубину на 2 метра до образования траншеи. Далее на самом ее дне формируется подушка из песка, которая подвергается трамбовке и поливу водой.
2. Следующий этап предполагает создание в стоящем основании отверстий под арматуру, для которых предусмотрены соответствующие диапазоны диаметра и глубины. Для середины ленточного основания отверстия бурят на глубину ¾ его ширины, для основания в углах — на пол метра. Рекомендуется шахматный порядок расположения отверстий.
3. Далее в отверстия, которые в глубину пробурены на 3/4 от ширины ленточного фундамента вбивается арматура, имеющая прорезь, в которую вставляется расклинивающий древесный элемент. В другие отверстия вбивается 14миллиметровая арматура с периодическим профилем.
4. Последний этап подразумевает изготовление каркасной конструкции для будущего фундамента. Для этого используются арматурные части, вбитые в фундамент построенного дома. Для соединения различных частей оснований необходимо предусмотреть специальные выпуски, которые в дальнейшем свариваются между собой.

Плитные фундаменты жестким способом можно связать только, если они достаточно большой толщины – 40 см и более или если они имеют выступы плиты от цокольной части.

Как правило, их оставляют в случаях планирования возведения газобетонных построек. Размер выступа должен быть не менее 30 см, чтобы была возможность оголить арматуру с целью приварить в будущем новое основание.

В результате жесткого метода связки получаются надежно между собой скрепленные фундаменты, образующие цельную конструкцию. Однако обязательно необходимо учесть, что данный способ соединения подходит лишь для тех построек, которые примерно одинаковы по весу между собой. В случае же пристройки более легкой конструкции, например, деревянной веранды, привязка фундамента к существующему фундаменту будет иной.

Создание деформационного шва

Другим способом как связать старый и новый фундамент дома является способ деформационного шва. При этом два основания создаются отдельно один от одного, не образуя цельное конструктивное строение. Данный метод предполагает возведение у стены, к которой планируется пристройка, железобетонного ростверка, а между двумя основаниями уложить материалы гидроизоляции либо теплоизоляции. Основной смысл — создать между строениями слой деформации, сводящий к минимуму возможность разрушений в период естественной усадки.

Рассчитывая производить соединение с помощью создания шва деформации необходимо держать ориентир на основные почвенные показатели, а также на возможные нагрузки пристраиваемого объекта на участок. Проектируя фундамент, необходимо учитывать поправку на потенциальную усадку. Поэтому будущее основание должно быть заложено немного большей высоты, чем старое, поскольку построенная конструкция спустя некоторый промежуток времени даст усадку на глубину фундамента жилого дома. Как правило, по причине малого веса пристройки, применяя данный вид соединения, создают фундамент из столбов.

Также, как вариант, пристройку можно поставить на подушку, сделанную из бетона. Отливают ее прямо на месте работ. Для этого готовые сваи требуется предварительно пропитать. В качестве пропитки может быть использована мастика, гидроизоляционные материалы или другие защитные пропитки. Далее сваи устанавливают непосредственно в форму и бетонируют.

Расстояние от одного столба до другого варьируется от 1 до 1.5 метров и зависит от габаритов и массы будущего строения, а их высота от того, на каком уровне предусмотрено расположение пола пристройки.

До этого уровня столбы подрезают. Затем к ним крепят обвязку строения. Примерно через два-три дня можно приступать к самому строительству, что значительно сокращает сроки работ.

Устройство пола и лестницы

Пол террасы лучше всего настилать в виде одинарного дощатого покрытия. Доски помещаются на лаги, врезанные между 1-м и 2-м венцами обвязки внизу. Лаги и половые доски обязательно обрабатываются антисептиком и покрываются краской. В качестве продолжения пола выступает верхняя ступень крыльца.

После завершения возведения пристройки под крышей веранды рекомендуется разместить входную дверь и лестницу. Можно сделать отдельный навес. Расширенная верхняя ступенька размещается на уровне, на котором находится и пол веранды. Элементы прямой деревянной лестницы принято крепить к 2 боковым тетивам, которые располагаются под наклоном.

Доска, используемая в качестве нижней ступеньки, размещается на земле. Ее торцы должны вплотную прилегать к тетивам и крепиться к ним с помощью гвоздей. Дальше выполняется установка вставок, вырезанных по шаблону и повторяющих контур боковой доски. Их тоже нужно прикреплять к тетивам. Между ними устраивается центральная опорная доска и подступенок.

Возведение столбчатого фундамента

Оптимальным выбором для возведения пристройки будет ее установка на столбы. Подошвы опор должны располагаться на 15-20 см ниже ТПГ (точки промерзания грунта), что предотвратит их смещение во время подвижек почвы в периоды ее замерзания-оттаивания.

Если выстраивают столбчатое основание, дом с пристройкой соединяют на уровне нижних перекрытий.

Источник: kapiteltk.ru

Профессионалы открывают секреты, как состыковать крышу пристройки и дома

Отличительная черта конструкции – крепление или примыкание одной стороны к несущей стене или элементам кровли основного здания. В остальном она ничем не отличается от любой другой односкатной кровли и состоит из:

1. Стропильного каркаса, чаще всего изготавливаемого из дерева, реже – из профилированных труб или аналогичного металлопроката. Деревянный каркас в свою очередь собирается из мауэрлата (опорного бруса из твердых пород), стропильных ног (воспринимающих и перераспределяющих основные нагрузки дома), подкосов и аналогичных дополнительных элементов усиления конструкции.
2. Обрешетки – сплошного или разряженного покрытия, выполняющего функции основания для кровельного пирога.
3. Фронтонов, в случае односкатной крыши пристройки – боковых, с треугольной формой. В ряде случаев их заменяют сами стены пристройки.
4. Кровельного пирога – с гидро- или теплоизоляционными прослойками, или без них. В идеале материалы, покрывающие крышу пристройки, совпадают или гармонируют с покрытиями основной кровли дома, как минимум – по цвету.

В большинстве случаев конструкция примыкает к длинной стороне дома, и кровля на ней также имеет прямоугольную вытянутую форму. Но какие-либо ограничения отсутствуют, конструкция основной крыши дома может быть любой.

Варианты привязки кровли пристройки также бывают разные, включая:

1. Примыкание верхней части конструкции к несущей стене дома, без контакта, перекрытия или жесткой связки с главной кровлей дома. При таком исполнении требования к герметичности узла связки максимально жесткие, но нет необходимости в частичной или полной разборке основной крыши дома, способ ценится за простоту и подходит новичкам.
2. То же, с существенным выступом карниза главной кровли над крышей пристройки (а именно – свыше рекомендуемого минимума в 5 см). Чаще всего такие кровли встречается в домах с жилыми мансардами, помимо снижения атмосферной нагрузки на узел примыкания они ценятся за оригинальный внешний вид. Ограничение лишь одно – удлиненные свесы основной крыши должны закладываться заранее, на этапе ее возведения.
3. Совмещение крыши пристройки с пирогом дома, со скрытием шва примыкания кровельными материалами. При таком решении главная кровля разбирается частично или полностью (в особо сложных случаях – с реконструкцией или усилением стропильного каркаса), из-за необходимости точной подгонки конструкций и трудоемких операций способ считается сложным и реализуется реже.

Монтаж

После того, как вы сделали схему будущей крыши, рассчитали основные параметры конструкции и закупили материалы, можно приступать к монтажным работам. Для сборки потребуется следующий инструмент: электрическая дрель, шуруповерт, строительный степлер, рубанок для обработки древесины, ножовка или болгарка, шнур, маркер для разметки и линейка. Монтаж выполняют в следующем порядке:

• К стене дома с помощью прочных анкерных болтов или металлических шпилек прикрепляют мауэрлатный брус. Нужно позаботиться о надежности крепления, так как на него будут опираться стропильные ноги.

Односкатная крыша пристройки к дому

Наиболее экономичной и простой конструкцией крыши пристройки является односкатная. Как правило, она соединяется со стеной основного сооружения узлом с продольным примыканием. При этом, не рекомендуется выполнять жёсткое соединение между кровельной конструкцией пристройки и стеной дома. Причина заключается в применении несвязанных друг с другом фундаментов.

У пристройки он, как правило, столбчатый. Неравномерная усадка обоих сооружений гарантированно вызовет разрушение жёсткого соединения между ними.

Присоединение стропильной системы пристройки к дому может выполняться двумя способами в зависимости от позиционирования.

Через скользящее соединение с продольным пазом или приспособление компенсатор усадки – обеспечивает надёжное закрепление со стеной и одновременно предотвратит образование трещин при неравномерной усадке.

Наибольшие проблемы возникают в узловых конструкциях присоединения кровельного пирога пристройки со стеной. В таких стыках для отвода воды предусматривают желоба или фартуки из оцинкованной жести.

По возможности кровлю пристройки следует завести под крышу основного дома. Угол уклона должен составлять не менее 10º. Материал обеих крыш должен быть одинаков или хотя бы сопоставим по цвету и текстуре.

Следует учесть, что пристроенные помещения находятся, как правило, ниже главного строения. Следовательно, на их крышу будет стекать вода, и падать снег с основной кровли. Поэтому вопросам прочности и гидроизоляции необходимо уделять первоочередное значение. Соединение с главным зданием выполняется через закладную балку.

Строительные нормы и рекомендации для пристройки

Итак, что бы избежать появления со временем трещин (деформаций) на конструктивных элементах важно здание отделить вертикальными или как еще их называют деформационными (сейсмическими) швами. Для того, чтобы избежать проблем деформации, нужно сразу пристройку отделить от дома осадочными швами

Они представляют собою щели размером в 1-2 сантиметра, которые проходят, начиная от фундамента и заканчивая крышей пристройки

Они представляют собою щели размером в 1-2 сантиметра, которые проходят, начиная от фундамента и заканчивая крышей пристройки

Для того, чтобы избежать проблем деформации, нужно сразу пристройку отделить от дома осадочными швами. Они представляют собою щели размером в 1-2 сантиметра, которые проходят, начиная от фундамента и заканчивая крышей пристройки.

Но, это не означает, что у вас между домом и пристройкой будет дыра. Эту щель необходимо заделать — для этого в основном применяются силиконовые или же акриловые массы, пенополистирол, пластичные битумные и эластичные ленты.

Наличие таких швов имеет крайнюю необходимость, ведь если их не будет, то уже по истечению нескольких месяцев в постройке могут появиться трещины, сразу на штукатурке, полу и так далее. Кроме этого, могут наблюдаться и нарушения, которые будут влечь за собою разрушения оконных стекол, что очень опасно для всех, а особенно если в доме есть дети. Если на стыке этих двух сооружений будут двери, то в скором времени вы их не сможете открыть. Потому, если учесть те проблемы, которые могут возникнуть, осуществляйте строительство в соответствии со всеми требованиями, нормами и рекомендациями, тогда ваша постройка будет служить вечно.

Важно знать, что деформационные швы можно как спрятать под водосточной трубой, так и оставить вполне видимыми, этот момент нужно учесть при планировании пристройки. Со стороны фасада очень часто, для того чтобы скрыть швы делают обшивку малопрочным материалом или нащельником, которые не будут препятствовать смещениям наружных стен, в тот момент, когда начнется их осадка

Следующий важный момент при возведении дополнительного здания возле капитальной постройки, это непосредственная защита существующей конструкции

Лучше всего, предварительно при составлении схемы пристройки, запланировать ее несущие стены, чтобы они вместе с основанием размещались по отношении к старой постройке перпендикулярно. В таком случае, ограждения находящиеся снаружи станут внутренними стенками для нового сооружения, а вот деформационные швы будут находиться прямо на стыке полов и стенок с перекрытиями и стенами дома

Следующий важный момент при возведении дополнительного здания возле капитальной постройки, это непосредственная защита существующей конструкции. Лучше всего, предварительно при составлении схемы пристройки, запланировать ее несущие стены, чтобы они вместе с основанием размещались по отношении к старой постройке перпендикулярно. В таком случае, ограждения находящиеся снаружи станут внутренними стенками для нового сооружения, а вот деформационные швы будут находиться прямо на стыке полов и стенок с перекрытиями и стенами дома.

Итак, если вы решились самостоятельно производить строительство пристройки к вашему дому, тогда обязательно, прежде чем начать закупку материалов и строительство создайте проект, потом определитесь, что именно вы хотите видеть рядом, и какие материалы будут вам и по душе и по карману. Обязательно не забывайте придерживаться всех строительных нормативов.

Помните, если вы не имеете в той или иной ситуации при возведении пристройки навыков работы, тогда лучше прибегнуть к услугам сторонних организаций, специалисты сделают все точно и верно, а ваши финансы будут сохранены. Хотя если быть до конца откровенными, иногда попадаются такие горе — «специалисты», от которых в итоге убытков больше чем от собственных кривых рук (так теряются деньги потраченные только на материалы, а с горе-специалистами еще и деньги за их работу). Поэтому подойти к выбору специалистов нужно ответственно — читайте об этом здесь.

После того, как строительство будет закончено, остается еще очень большой участок работы — это отделочные работы (смотрите например как можно обшить стены дешево). Рекомендовано, сразу при планировании определится со всеми нюансами, ведь вам также придется дополнительно закупать материалы, на утепление, установку окон и дверей и так далее. Если вы все предусмотрите на начальном этапе, тогда строительство пристройки будет идти четко по плану, и вы сделаете ее гораздо быстрей.

Проектирование и расчеты

Даже самые простые кровельные конструкции нуждаются в предварительном расчете и создание хотя бы схематичного проекта. Чтобы своими руками построить односкатную крышу для пристройки нужно вычислить уклон и площадь ската, разницу между высотами опорных стоек, длину стропил. Каждый из этих параметров влияет на эффективность и долговечность кровли. Чтобы выполнить вычисления, можно воспользоваться специальными компьютерными программами или обратится к простым тригонометрическим формулам:

• Уклон ската вычисляется как частное разницы между высотой опорных стоек односкатной крыши и шириной пристройки. Этот показатель обычно лежит в пределах 15-40 градусов, он должен соответствовать рекомендациям производителя кровельного материала и климатическим условиям в зоне строительства.
• Величину разницу между высотой опорных стоек получают, умножая ширину пристройки на угол наклона ската крыши. Этот параметр вычисляется, чтобы правильно смонтировать конструкцию, выдержав рассчитанный уклон.

Обратите внимание! Уклон ската крыши для пристройки выбирают с учетом климатических условий в регионе строительства. Если регион характеризуется высокой снеговой нагрузкой в зимнее время, угол делают более крутым, чтобы снег и талая вода самотеком соскальзывали с поверхности кровли

В ветреных районах лучше себя ведут пологи скаты с уклоном до 15 градусов, обладающие меньшей парусностью.

Монтаж крыши пристройки. Пошаговая инструкция.

Первый этап. Установка стропильной системы.

1) Слой рубероида нужно уложить на несущую стену.

2) Сверху слоя рубероида нужно установить в сухой брус. Для крепления используют обычные анкерные болты. Сухой брус должен быть необходимой толщины. В процессе установки обязательно нужно контролировать горизонтальность

3) При помощи специальных инструментов делают разметку для пазов. Между пазами должно быть такое расстояние — 0,12 мм.

4) Теперь стропильной доски вставляют в гнезда.

5) Между стропильными досками натягивают шнур или леску.

6) Стропила закрепляют при помощи гвоздей

7) После этого, прибивают остальные доски.

8) При необходимости устанавливать дополнительные опоры.

Второй этап. Гидроизоляция.

• Сначала нужно размотать рулон плёнки.
• Первую полосу настигают поперёк, а вторую с нахлестом 100 мм;
• После этого, нужно приклеить стыки. Для этого используют обычную ленту.
• При помощи степлера закрепляют полосы.

Третий этап. Обрешётка. Листовой материал нужно приколотить при помощи гвоздей.

Виды крыш пристроек

Односкатная крыша пристройки к дому — самый распространенный вариант. У такой крыши простая стропильная система, а монтаж кровельного покрытия сводится к зашивке ровного прямоугольника. К тому же, односкатная пристройка хорошо смотрится: из-за простоты ее легко гармонично вписать почти в любую архитектурную композицию.

Еще ее можно сделать вообще практически незаметной, если смонтировать кровлю так, чтобы визуально она была продолжением ската. Так пристройка с односкатной крышей будет выглядеть не как отдельная постройка, а как часть дома. Главное, чтобы скат получился не слишком длинным, иначе будет перекос композиции, и дом будет смотреться непропорционально. Наглядный пример гармонично продленной односкатной крыши с пристройками на фото:

Второй по популярности вариант — это плоская крыша. У нее такие же преимущества, что и у односкатной кровли, разве что снег с плоской крыши плохо сходит, поэтому расчетная нагрузка больше и стропильная система нужна помощнее. Зато плоская кровля пристройки отлично подходит для домов в одном из современных стилей. Еще на ней можно сделать террасу и получить двойную пользу: и расширение жилой площади дома, и видовую площадку для отдыха.

Часто кровлю пристроенного навеса или веранды делают арочной. Такая крыша пристройки к дому смотрится воздушно и элегантно, визуально вытягивает постройку вверх, не утяжеляет дом. Кроме того, за счет обтекаемой формы на арочную кровлю ниже как ветровая, так и снеговая нагрузка. При маленьком радиусе скругления снег вообще будет сходить с такой крыши, не задерживаясь.

Двускатная крыша пристройки встречается намного реже. В основном, такую форму кровли используют при капитальной перестройке дома, когда здание расширяют и превращают его из прямоугольного в Г-образное или добавляют второе крыло. В этом случае двускатная крыша встраивается в дом по принципу щипцовой конструкции. Хорошо смотрится двускатная крыша у пристроек, сделанных не по бокам, а у фронтальной или задней части дома, например, у крыльца. Так дом приобретает более сложный и сбалансированный силуэт.

Четырехскатные, купольные, вальмовые крыши пристройки редки. Они сложны в монтаже и подходят далеко не ко всем зданиям. Зато, как и двускатными, такими крышами охотно перекрывают новые щипцы дома при его реконструкции. Кроме того, конструкции из четырех и более скатов хороши, когда нужно перекрыть пристройку сложной формы, например, Г-образную, построенную около одного из углов дома, или П-образную, охватывающую три стены здания.

Конусные и купольные крыши — это, скорее, экзотика, чем реальный вариант. Крыши такой формы делают, когда кровля пристройки к дому должна быть максимально декоративной. Как правило, пристройки-башенки делают при капитальной реконструкции здания, чтобы уравновесить его облик. Так, если с одной стороны обычного двускатного здания планируется сделать длинную односкатную пристройку, завершить ее можно одной или двумя декоративными башнями, чтобы визуально сбалансировать композицию по плотности элементов и высоте.

Главная проблема строительства надёжного дома с плоской кровлей в РФ

Мне фирма построила дом с плоской кровлей. По краям сделали 6 шт. обогреваемых воронок и вывели в стороны, через парапет, сливные трубы. Правильно ли это? Может надо было сделать уклон в центр и, при малой площади кровли, поставить две воронки вместо шести? А трубу пустить внутри здания. Вывести в цоколе и далее в ливневую канализацию?

Опасаюсь, не замерзнет ли колено, которое выводится из воронки на улицу. Лёд на трубах уже образовался. А вдруг труба лопнет из-за мороза? Как это исправить? Кинуть греющий кабель?

Уже столько денег на эту крышу ушло!

Дом с плоской кровлей построен в 2013 году.

Кроме проблем с водоотведением добавилась еще одна. Когда link82 приехала проверить дом, то обнаружила, что кровля потекла в нескольких местах. Вода пошла со второго этажа на первый. Поплыл весь гипсокартон. Теперь придётся ругаться со строителями. Пытаться забрать деньги, а кровлю полностью переделывать.

По словам Михаил-snabss (пользователь портала профессионально занимается строительством плоских кровель) в данном примере собран целый букет ошибок. Главная из которых — строители, которые просто не знают, как правильно делать плоские кровли.

При возведении дома с плоской кровлей не гонитесь за дешевизной. Каждый шаг строителей и этап работ нуждается в строгом контроле. Более тщательном, чем при возведении скатной. Ошибки дорого обойдутся!

Кровлю скорее всего сделали из наплавляемого гидроизоляционного материала — стеклоизола. Дерево сыграло и стеклохолст порвало. Ремонт этой крыши специальной кровельной мембраной обойдется от 130 до 200 тыс. рублей.

Третий фактор усложняющий строительство коттеджа с плоской кровлей в РФ — недостаток строителей высокой квалификации, которые точно знают, как правильно возводить именно такие дома. Как использовать и сочетать материалы друг с другом. Какие для этого нужны инструменты. Даже если у будущего владельца дома с плоской кровлей есть детально разработанный проект, а он должен быть, то всё могут испортить «специалисты», работающие по принципу: «всегда так строим и ещё никто не жаловался!».

Плоскую кровлю должны делать только профессионалы.

Проектирование и расчеты

Даже самые простые кровельные конструкции нуждаются в предварительном расчете и создание хотя бы схематичного проекта. Чтобы своими руками построить односкатную крышу для пристройки нужно вычислить уклон и площадь ската, разницу между высотами опорных стоек, длину стропил. Каждый из этих параметров влияет на эффективность и долговечность кровли. Чтобы выполнить вычисления, можно воспользоваться специальными компьютерными программами или обратится к простым тригонометрическим формулам:

• Уклон ската вычисляется как частное разницы между высотой опорных стоек односкатной крыши и шириной пристройки. Этот показатель обычно лежит в пределах 15-40 градусов, он должен соответствовать рекомендациям производителя кровельного материала и климатическим условиям в зоне строительства.
• Величину разницу между высотой опорных стоек получают, умножая ширину пристройки на угол наклона ската крыши. Этот параметр вычисляется, чтобы правильно смонтировать конструкцию, выдержав рассчитанный уклон.

Обратите внимание! Уклон ската крыши для пристройки выбирают с учетом климатических условий в регионе строительства. Если регион характеризуется высокой снеговой нагрузкой в зимнее время, угол делают более крутым, чтобы снег и талая вода самотеком соскальзывали с поверхности кровли. В ветреных районах лучше себя ведут пологи скаты с уклоном до 15 градусов, обладающие меньшей парусностью

В ветреных районах лучше себя ведут пологи скаты с уклоном до 15 градусов, обладающие меньшей парусностью.

Односкатная крыша для пристройки – самые доступное решение, как защитить сооружение от атмосферных осадков и ветра, благодаря низкой цене используемых материалов. Все что нужно для строительства своими руками, можно найти в самом обычном строительном магазине. На сборку этой конструкции требуется меньше материалов, чем на возведения двухскатных, шатровых и вальмовых крыш. Чтобы начать монтажные работы, необходимо закупить:

1. Пиломатериалы. Для сооружения стропильного каркаса односкатной крыши нужно приобрести хвойный брус с сечением 100х100 мм или 150х150 мм, обрезную доску 50х150 мм, необрезную доску 40х150 мм, рейки 25х50 мм. Приобретайте качественный пиломатериалы без трещин и сколов, влажность которых составляет 15-16%. Чтобы защитить элементы из древесины от проникновения влаги, образования плесени или гнили, выполняют обработку антисептическими препаратами глубокого проникновения.
2. Кровельный материал. Строительный рынок предоставляет обширный выбор кровельных материалов разных ценовых категорий. Наиболее дешевый вариант – шифер, рубероид или профнастил, он обойдется в 200-300 рублей за 1 квадратный метр покрытия. Более современные и привлекательные материалы (металлочерепица, ондулин, мягкая черепица) стоят в 2-3 раза дороже. Для крыш пристроек, используемых в качестве оранжерей и теплиц, используют прозрачный поликарбонат, обладающий высокими термоизоляционными качествами и пропускающий свет.

Важно! Чтобы пристройка выглядела как часть архитектурного ансамбля дома, а не портила собой внешний вид, выбирайте для крыши один и тот же кровельный материал. Если все же хочется сэкономить, подберите покрытие такого же цвета. Чтобы не строить сложную стропильный каркас, отдавайте предпочтение легким материалам (профнастил, ондулин, рубероид)

Чтобы не строить сложную стропильный каркас, отдавайте предпочтение легким материалам (профнастил, ондулин, рубероид).

После того, как вы сделали схему будущей крыши, рассчитали основные параметры конструкции и закупили материалы, можно приступать к монтажным работам. Для сборки потребуется следующий инструмент: электрическая дрель, шуруповерт, строительный степлер, рубанок для обработки древесины, ножовка или болгарка, шнур, маркер для разметки и линейка. Монтаж выполняют в следующем порядке:

К стене дома с помощью прочных анкерных болтов или металлических шпилек прикрепляют мауэрлатный брус. Нужно позаботиться о надежности крепления, так как на него будут опираться стропильные ноги.

Важно! Минус односкатных кровель в том, что они имеют односторонний сток воды, поэтому нужно позаботится об установке хорошей водосточной системы. После этого крышу можно утеплить и зашить фронтоны

Виды стропильных систем

Различная планировка строящегося сооружения допускает использование одного из двух видов стропильных систем, различающихся по количеству используемых опор:

1. Висячая. Ее применяют в том случае, если внутри дома не предусмотрена несущая перегородка. В отсутствии поддержки посередине, стропильные ноги опираются лишь на внешние стены, оказывая на них сильную распирающую нагрузку. Поэтому для стабилизации системы вводят многочисленные вспомогательные элементы, утяжеляющие конструкцию кровли. Висячая система сложна для монтажа своими руками.
2. Наслонная. Если внутри постройки есть несущая капитальная стена, ее можно использовать в качестве дополнительной опоры для стропил или конькового прогона. На нее укладывают лежень, в него упирают стойки, которые поддерживают конек. Устройство наслонной стропильной системы возможно, если есть две внутренние опоры.

Опытные кровельщики рекомендуют отдать предпочтение именно наслонной стропильной системе трехскатной крыши, так как она более надежна и устойчива, ее расчет и проектирование выполнить легче. Каркас кровли изготавливают своими руками из металла или дерева. Если выбор пал на металлические опоры, лучше использовать уголки. Но чаще всего опорные элементы производят из древесины, так это более дешевый, доступный материал.

Подбор кровельного материала

Первоначально стройматериал подбирают с учетом экстерьера пристроенного помещения, немаловажное значение придают стоимости кровельного покрытия. На несущие стропила действует ветер, снег и вес самого настила

Чтобы правильно принять величину нагрузок, обращаются к справочникам, где указана сила сезонного ветра, расчетная толщина снегового настила и его давление на крышу.

Материал выбирают с учетом этих параметров. Если берут тонкий металл или мягкий тип покрытия, устраивают сплошное основание из листов ДСП, влагостойкой фанеры. Жесткий настил с высокой волной выдерживает большие нагрузки и его монтируют на плоские и пологие крыши.

В качестве ответа на этот вопрос мы подготовили для вас подробные мастер-классы. Заметим только сразу, что для пристроек с односкатной крышей лучше всего использовать то же покрытие, что и на доме, чтобы сохранить эстетическое единство, либо металлические листы с двойным лежачим фальцем.

Вариант #1 — как пристроить беседку к дому?

Итак, ширина крыши для этой для террасы – 4 метра.

• Шаг 1-2. Заливается фундамент. Для этого асбестовые трубы вкапываем в землю на 1,5 метра, и монтируем в них шпильки.
• Шаг 3-4. Делаем обвязку будущей террасы, из строганной лиственницы 15х15 см.
• Шаг 5-6. В углу будущей террасы заливается фундамент под барбекю.
• Шаг 7-12. По всему периметру на шпильки крепим брус, и на него уже устанавливаем каркас.
• Шаг 1-7. Выкладываем пол, оставляя щели по 6 мм. Обрабатываем древесину и террасную доску воском цвета палисандра.
• Шаг 8-9. Собираем стены беседки так, чтобы получилось два входа.
• Шаг 10-12. Строим лестницу и барбекю со столешницей.

Как видите, ничего сложного:

Вариант #2 — как пристроить веранду с односкатной крышей

Если вам не до строительства печей, а к дому хотелось бы пристроить просто светлую веранду, тогда все будет еще проще. Заметьте, что в этом проекте односкатную крышу пристройки пришлось соединять со стропильной системой крыши дома, т.к. та оказалась слишком близко к земле. Рискованный шаг, но для дачного домика сойдет.

Размеры такой веранды получились в длину 3 метра, а в ширину – 4,2 метра. Высота – 2,5 м, а уклон односкатной крыши всего 10°.

• Шаг 1. Прозрачное кровельное покрытие подсовываем прямо под срез ондулина на крыше дома.
• Шаг 2. Для обрешетки используем доски-дюймовку в 20 мм толщиной.
• Шаг 3. Фундамент для такой террасы делаем столбчатый: в каждую трубку вставляем скручиваем рубероид и вставляем в его три сваренных между собой арматурных прута по 8 мм. Далее заливаем бетоном.
• Шаг 4. Крепить поликарбонат нужно через волну, для чего применяем специальные пластмассовые вставки.

Другое покрытие здесь использовать нельзя. Ведь, здесь односкатную крышу практически зацепили на крыше дома, тем самым значительно увеличив нагрузки на одну из стен. А потому кровельное покрытие уже может быть только очень легким, чтобы не доставить еще больших проблем. А современный поликарбонат в этом плане – замечательное решение.

Пристроить можно также закрытую веранду, как здесь:

Вариант #3 — как пристроить к дому террасу?

Еще проще такое техническое решение, если вы просто хотите вечерами пить чай в своем уютном саду:

В этом проекте поперечный брус крепили к дому при помощи анкеров.

• Шаг 1. К крайним стойкам добавляем промежуточные стропила с каждой стороны.
• Шаг 2. Закрепляем поперечный брус анкерами прямо к стене. Предварительно он фиксируется струбцинами, а стойки – укосинами.
• Шаг 3. Делаем обрешетку под профнастил. Обязательно проверяется горизонталь лазерным уровнем.
• Шаг 4. Поднимает листы и крепим их саморезами.
• Шаг 5. Финальные работы.

Вот еще один простой и замечательный пример:

Захватывающие идеи, не правда ли?

Вариант #4 — как пристроить к дому гараж с «односкаткой»

А теперь – варианты посложнее. Так, в этом проекте все сделано тщательно, шаг за шагом:

• Шаг 1. Вяжем арматурный каркас в 4 нити.
• Шаг 2. Ставим щиты из обрезной доски, которые используем как опалубку.
• Шаг 3. Стягиваем опалубку шпильками М6.
• Шаг 4. При помощи лазерного уровня и ниток выравниваем все.
• Шаг 5. Заливаем бетон с щебнем.
• Шаг 6. Бетон тыкаем лопатой, чтобы вышел воздух.
• Шаг 7. Трамбуем пол будущего гаража и наносим песок. Тщательно выравниваем, и послойно трамбуем.
• Шаг 8. Строим стены из блоков в системе паз-гребень, ставя на ребро. Ширина стены получается 20 см.
• Шаг 9. Изготавливаем армопояс: монтируем по бокам шпильки М12, а на них надеваем еще один ряд блоков. Поверх – еще ряд кирпичей для распределения нагрузки.
• Шаг 10. Теперь работаем со стропилами. Обрабатываем их защитой.
• Шаг 11. В мауэрлате делаем специальные запилы для стропил.
• Шаг 12. Монтируем крышу.
• Шаг 13. Закладываем фронтоны и обшиваем карниз влагостойкой ОСБ.

Как сделать примыкание кровли к стене

Место примыкания стен дома и крыши над пристройкой дополнительно герметизируют во избежание затекания воды в щели. Планируя примыкание кровли к стене здания, следует определиться, как соединить крыши дома и пристройки. Сначала верхний слой рубероида раскатывают над поверхностью кровли пристройки и прогревают его с помощью паяльной лампы. После этого материал приклеивается к главной стене.

На следующем этапе поверх гидроизоляционного слоя крепится обрешетка. Она закрепляется перпендикулярно стропильным ногам из рейки 5×5 см. Шаг обрешетки подбирается исходя из типа кровельного покрытия. Если это твердый материал, то каждый лист должен опираться, как минимум, на два бруска. Для мягких кровельных покрытий набивают сплошную обрешетку из стружечных плит или обрезной доски.

Финишный этап строительства крыши над пристройкой заключается в монтаже кровельного покрытия. Методика его укладки зависит от типа материала. Обязательно убедитесь, что покрытие уложено сплошным слоем без щелей. В завершение, обрезной доской зашивают боковые части кровли.

Источник: shtory-deco.ru
