Какие материалы используют для строительства мансард

Стропильные ноги, которые передают нагрузку от веса кровельного покрытия и стена на стены дома. Сечение подбирается в зависимости от угла наклона, пролета, шага и расчетной нагрузки. Правильно выполнить подробный расчет может профессионал. Для частного строительства можно использовать примерные значения, при этом лучше всего предусмотреть небольшой запас.
Нарожники – это стропильные ноги, которые с одной или обеих сторон опираются на накосные. Сечение рассчитывается так же, как и для стропил.
Накосные ноги – конструкция, которая используется в вальмовой крыше. Этот элемент служит опорой для нарожников. Сечение принимают в зависимости от нагрузки и пролета, оно в любом случае должно быть больше, чем у стропильных ног.
Мауэрлат – элемент, который служит опорой для стопил и передает нагрузку от кровли на стены, равномерно распределяя ее. Правильно будет выбрать сечение с размерами 100 на 100 или 150 на 150 в зависимости от сложности объекта. Монтаж мауэрлата не производится при строительстве каркасных и деревянных домов, поскольку в этом случае в его роль играем верхний венец стен или обвязка.

Мансарда или двухэтажный дом? Что выгоднее строить?

Ригель – брус, который также является опорой для стропил, но уже в верхней части. Ригель устанавливается в коньке кровли или на изломе ската, в случае ломаной конструкции. Сечение следует принимать в зависимости от условий, в качестве рекомендуемого значения можно привести размеры 200 на 200 мм.
Подкосы, стойки, схватки – дополнительные элементы для раскрепления элементов. Применяются для уменьшения сечения несущих конструкций. Их сечение чаще всего выбирается конструктивно

При этом важно учитывать удобство выполнения соединений.

Мансардная крыша своими руками должна возводится начиная именно с подбора сечений всех элементов каркаса кровли. Материал для изготовления выбирается с учетом следующих условий:

• древесина должна быть хвойных пород (сосна, ель, лиственница);
• сорт материала – первый или второй;
• влажность не более 15%.

Монтаж мауэрлата и стропильной системы

Мауэрлат укладывается после того как были проведены работы по выравниванию чердака и размещению гидроизоляционного настила.

Благодаря размещению по периметру чердачного помещения мауэрлата все непрямые углы можно исправить.

В качестве материала используются брусья. Толщина подбирается под обрез стен.

Когда вы укладываете мауэрлат под бортик карниза, следует быть особо внимательным.

Следите, чтобы конструкция была безраспорной, потому что подкладывать дополнительные элементы нельзя. Придется разобрать часть внешней кладки стены и поднять внутреннюю часть стены.

Монтаж утеплителя

Утеплять чердачное помещение нужно в том случае, если вы собираетесь его обживать. В первую очередь стоит определиться с материалом, используемым в качестве теплоизоляции. Лучшим решением будут специальные базальтовые плиты.

Плотность утеплителя нужна не менее 30-40 км на кубический метр, иначе неизбежно ее проседание в будущем. А толщина – 150 мм. Также в кровлю устанавливается специальная пленка, чтобы защитить от промокания.

Пошаговый монтаж утеплителя

Монтаж обрешетки и контробрешетки

После того как установлена основа обрешетки, для усиления конструкции нужно устанавливать контробрешотку. Это необходимо если наклонный угол большой.

Контробрешетка устанавливается из мелких брусьев, которые накладываются поверх основной обрешетки, уже на уложенный гидроизоляционный слой. При установке контробрешетки между кровлей и основой образуется вентиляционное пространство, позволяющее повысить срок эксплуатации.

Монтаж гидроизоляции и пароизоляции

Ломаная крыша своими руками требует установку гидроизоляции. Чтобы защитить крышу от проникновения влаги между кровлей и основой прокладывается специальный слой из рубероида или пленки. Контроборешетка помогает лучшей вентиляции, чтобы избавиться от эффекта парообразования.

Самой распространенной системой защиты от испарений является трехслойная конструкция — гидробарьер.

1. Армированная решетка. Ее плетут из полиэтиленовых волокон.
2. Антиконденсат или поробарьер.

Устанавливается гидроизоляция на стропила или обрешетку.

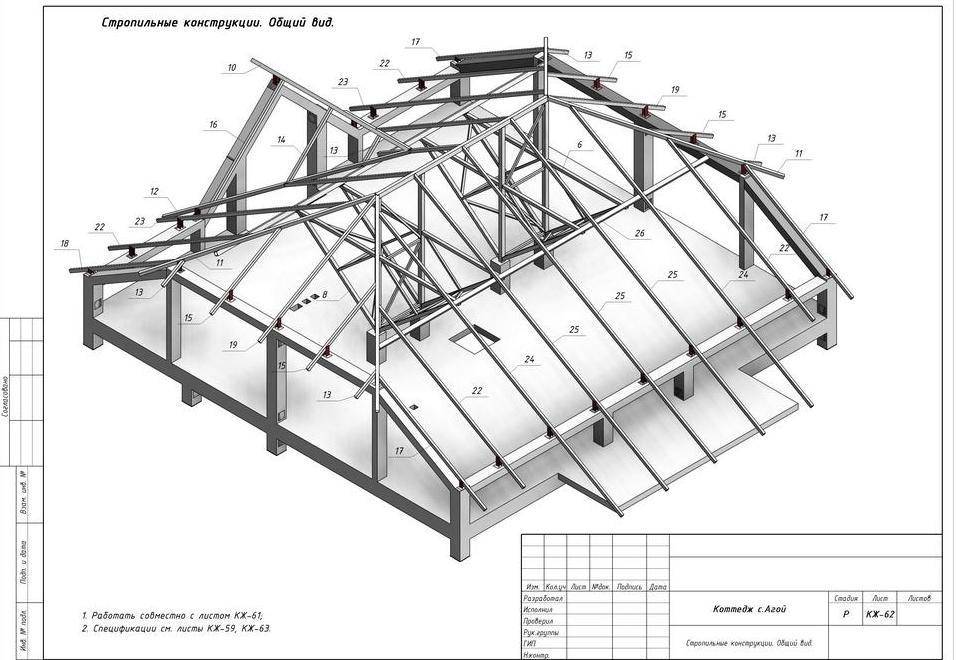

Стропильная система мансардной крыши

Виды стропил

В связи с тем, что конструкция мансардной кровли отличается ломаными линиями, достаточно крутыми углами, важно сделать правильный выбор стропильной системы. Следует понимать, что специфическая конфигурация крыши обусловлена следующими требованиями:

• равномерное распределение нагрузок на несущие стены;
• эффективность защиты от влияния атмосферных факторов;
• снижение влияния перепадов температур.

Чертеж мансарды

Наибольшее распространение получили такие типы стропильные системы, как:

• Висячие. Опора происходит на стены, распределяясь в горизонтальной плоскости.
• Наклонные. Их сооружают при строительстве домов с небольшими размерами. В этом случае либо имеется несущая стена, расположенная в центре, либо имеет место наличие промежуточных опор. При этом опирание стропил происходит на стены, расположенные снаружи, а центральная часть лежит на внутренней стене или опоре.

Стропила обоих типов могут представлять собой прямоугольные треугольники, опора которых находится вне несущей стены. Такая конструкция не требует сооружения мауэрлата.

Теплая мансарда

Начать нужно с сооружения удобной и безопасной лестницы для подъёма и спуска с мансарды. Затем, чтобы в мансарде был свет, следует установить во фронтоне или в крыше оконные рамы.

Так как мансарда имеет большую общую поверхность соприкосновения с внешней средой, теплопотери этого помещения, особенно в зимнее время, достаточно велики. Они составляют 20-25% от общих теплопотерь здания.

Минимизировать утечку дорогостоящей энергии можно, создав надёжный защитный экран из качественного теплоизоляционного материала, применяемого в точном соответствии с технологиями утепления (рис. 1). Тёплый экран так же будет спасать мансарду в летнее время от перегрева.

Рис. 1. Дом с утеплённой мансардой

Некачественное утепление, паро- и гидроизоляция конструкций мансарды приводят к повышенной влажности внутри неё, нарушению работы утеплителя, а в результате — к обледенению ендов и карнизных свесов кровли, промерзанию мест примыкания окон, возникновению сосулек и протечек.

Сегодня рынок теплоизоляции богат и разнообразен. Но для мансардного строительства требуются, прежде всего, утеплители, обладающие такими свойствами, как пожаробезопасность, экологичность, минимальная гигроскопичность и высокая водостойкость. Отсутствие в теплоизоляционном материале некоторых качеств, например, плохая водостойкость или высокая гигроскопичность, ухудшает его термическое сопротивление, и, как следствие, изменяются не только его габариты, но и ухудшаются прочностные характеристики. Всё это приводит к потере тепла и ухудшению условий проживания.

Мансарда, утеплённая плитами «ИЗОРОК».

При создании тепловой защиты мансарды необходимо тщательно стыковать плиты утеплителя, не забывая о том, что даже небольшая щель может послужить источником утечки тепла из помещения. На практике теплоизоляционный материал укладывают не только между стропилами, но так же над или под стропилами. Не исключается комбинированный способ. Плиты монтируются враспор между стропилами и под (над) ними в обрешётку мансарды (рис. 2).

Рис. 2. Схемы установки утеплителя на крыше дома

Устанавливая плиты утеплителя, необходимо защитить его от возможных протечек воды, проникновения ветра и образующихся внутри помещения капель пара. Для этих целей применяют надёжную гидро- и ветрозащиту и пароизоляцию (супердиффузионная мембрана ИЗОРОК, гидроизоляционная и пароизоляционная плёнки и т.п.).

Кроме того, в конструкции кровли необходимо предусмотреть вентиляцию (рис. 3,4).

Рис. 3. Схема установки утеплителя в ендовах крыши и на перекрытии

Рис. 4. Утепление стен и окон мансарды

Особое внимание следует уделить утеплению мансардных окон

Важно обеспечить расчётную толщину утеплителя по всему контуру оконного проёма, иначе в местах снижения толщины утеплителя вероятны промерзания (рис. 4)

Утепление фронтона мансарды производится при помощи утеплителя в слоистой кладке, который находится между несущей стеной и внешним защитным декоративным слоем отделки (рис. 4). Для предотвращения накопления влаги в утеплителе желательно применять пароизоляцию.

Если в конструкции стен здания применяется система «вентилируемый фасад», где между защитно-декоративной облицовкой и утеплителем существует зазор в 40-150 мм, то для защиты теплоизоляции от влаги и выдувания тепла из зазора используют гидро- ветрозащитную мембрану (рис. 4).

Конструкция внутренних стен мансарды — каркасная. Для обеспечения хорошей звукоизоляции помещений перегородки между ними следует устанавливать на звукоизолирующие прослойки.

Особенности строительства мансард

Одним из лучших вариантов считается ломаная мансарда. Она получается просторной и после соответствующей отделки будет полноценной жилой площадью. Когда возводится такая кровля без проведения точных расчетов не обойтись. Нельзя не отметить, что проект мансарды с двускатной ломаной крышей должен учитывать рекомендации СНиП.

При этом необходимо принимать во внимание множество нюансов выполнения такой работы:

1. Если здание строится на местности, где преобладает умеренный климат с частой ветреной погодой, а снег выпадает крайне редко, можно делать крышу с небольшим углом наклона. Такая технология строительства крыши довольно часто применяется в нашей стране.
2. В том случае, когда в районе проживания снегопады и ливни являются частым явлением, следует отказаться от пологой кровли.
3. Непременно нужно обустроить качественную звуко-, гидро – и теплоизоляцию, ведь мансарда должна получиться таким же жилым помещением, как и другие комнаты в домовладении.
4. Лучшим кровельным материалом при строительстве крыши мансардного типа считается шифер или черепица. Некоторые хозяева ошибочно монтируют металлические покрытия, но с наступлением холодной погоды у них возникают проблемы с теплосбережением мансардного помещения. Строительные материалы нужно выбирать с огнеупорными и влагостойкими качествами, поскольку крыша всегда состоит из элементов, сделанных из дерева. Для их лучшей сохранности такие поверхности подвергают обработке противогрибковыми препаратами.
5. Если при обустройстве крыши мансарды своими руками соорудить наружную лестницу, можно сэкономить в доме полезную площадь. Более удобной для жильцов будет внутренняя лестница, но она займет немало квадратных метров. Существует еще один вариант – обустройство потолочной лестницы, которая практически не занимает места. Что касается винтовой конструкции, то ее удобство вызывает сомнения.

Ремонт ломаной крыши

Способ восстановления функциональности крыши зависит от характера повреждений. Рассмотрим наиболее распространённые:

1. Деформировались стропила. Если они были подобраны с ошибкой либо древесина оказалась меньшей сортности, может иметь место чрезмерный прогиб. В таком случае стропила нужно усилить путём установки под проблемные места подпорок.
2. Кровельное покрытие утратило герметичность. Методика восстановления влагонепроницаемости кровельного материала зависит от его вида.

Появляющиеся в фальцевой кровле свищи можно закрывать мешковиной или стеклотканью, а затем промазывать замазкой. Для её приготовления нужно взять следующие компоненты:

• олифа: 2 массовых части;
• тёртый сурик: 1 часть;
• тёртые белила: 2 части;
• мел: 4 части.

Также с большим успехом с целью ремонта применяют мастики на основе эпоксидной смолы.

При обширных повреждениях устанавливаются заплаты либо осуществляется замена кровельного листа.

Если металлическая кровля была окрашена, и краска кое-где облупилась, важно это место как можно быстрее подкрасить, не дожидаясь появление очагов коррозии и их распространения на всю кровлю. Окрашивание применяют и для оцинкованных деталей, например, водосточных желобов, если на тех в результате износа цинкового покрытия появилась ржавчина

Для покраски металлических кровель применяются специальные краски, предназначенные для наружных работ

Сегодня для ремонта прорех в кровле часто применяют кровельные мастики, которые в обиходе называют жидкой резиной. Мастика представляет собой битумно-полимерный или полимерный состав и может выпускаться как в однокомпонентном, так и в двухкомпонентном исполнении. Через некоторое время после нанесения она твердеет и действительно становится похожей на резину.

Сроки службы различных мастик отличаются и зависят от состава:

• битумно-полимерные мастики «Эламаст», «Вента-У», «Гекоплен» служат 15 лет;
• битумно-латексная «БЛЭМ-20» — 20 лет;
• бутилкаучуковые и хлорсульфополиэтиленовые «Поликров М-120», «Поликров М-140» и «Поликров-Л» — 25 лет.

С определённой периодичностью, которая зависит от вида кровельного покрытия и сложности крыши, необходимо проводить её капитальный ремонт. Обычно он выполняется так:

1. Снимается кровельное покрытие, обрешётка, контробрешётка, гидроизоляционная плёнка, утеплитель и пароизоляционная плёнка.
2. Стропила осматриваются на предмет повреждений плесенью или грибком. Если такие места имеются, их зачищают и обрабатывают антисептическими составами.
3. При наличии в стропилах трещин или расслоений их заделывают клейкими лентами или герметиком, чтобы предотвратить поступление влаги.
4. Поверх стропил настилается новая гидроизоляционная плёнка. Она должна плотно прилегать к стропилам, для чего используют двусторонние клейкие ленты. Затем плёнка прижимается контробрешёткой.

Клейкая лента будет держаться только на строганой древесине. Если стропила имеют шероховатую поверхность, плёнку нужно приклеивать клеем на основе полиуретана или синтетического каучука.

По сложности ломаная крыша значительно превосходит обычную: в ней больше узлов, более сложным является и расчёт. Но овчинка стоит выделки: построив ломаную крышу, вместо низкого тесного чердака вы получите просторную, высокую мансарду, в которой можно жить с большим комфортом. Наши советы помогут не только правильно соорудить такую крышу, но и сделать срок её службы максимально долгим.

Сделать мансардный этаж – Подготовительный этап работ

Подготовительный этап работ, предполагает начать строительство мансардной крыши и подкровельного помещения, с разработки проекта или схем, с рисунками будущей конструкции. Наиболее распространенные варианты кровли, где предусмотрен комфортный мансардный этаж – двухскатная или вальмовая, четырех скатная крыша. Двухскатное сооружение, во фронтонах, позволяет сделать полноценные окна, различных размеров.

Конструкция двускатной мансардной крыши

В случае-же, для внешнего освещения помещений, применение вальмового, четырех скатного варианта, доступна только, установка мансардных оконных проемов. В плане, монтажа элементов крыши и разработки внутренних интерьеров, такая конструкция более трудоемкая. Достигается, заметное снижение вложений, за счет отсутствия фронтонов. Особенно, такая экономия видна, когда вальмовое сооружение, монтируется на кирпичном строение, где стоимость стройматериалов и правильный монтаж стеновых ограждений, сравнительно больше.

Определение форм и размеров кровли

Профессиональное строительство мансарды своими руками, как правило начинается, с определения геометрических форм и размеров кровли. Речь идет, о выборе вида стропильной системы дома (двускатная, вальмовая). После чего, необходимо определиться со скатом – прямой или ломаный.

Однако, надо понимать, что ломаная конструкция, имеет ощутимые недостатки, как высокая стоимость и трудоемкость. Они обусловлены тем, что возникает необходимость, заметного увеличения высоты помещения. Это делается, за счет изменения угла наклона кровли.

Перед тем, как правильно сделать мансарду самостоятельно, требуется рассчитать, на прочность и изгиб, все несущие элементы конструкции. Подобрать оптимальный состав пирога кровли, провести теплотехнические расчеты и разумеется, определиться с материалом. Об этом и другом, подробно пойдет, далее речь.

Мансардная крыша – Основные несущие элементы

Конструкция мансардной крыши включает, следующие основные несущие элементы:

Стропильные ноги. Они передают основную нагрузку, веса кровельного покрытия, на несущие стены, жилой постройки. Оптимальное сечение подбирают, в зависимости от угла наклона, пролета, шага и расчетной нагрузки. Правильно выполнить подобный расчет, сможет только настоящий профессионал, грамотный инженер-строитель.

В основном, для частного строительства, используют стандартные, примерные значения. Выбирая эти параметры, рекомендуется все-же, предусмотреть небольшой запас.

Нарожники – стропильные ноги, которые с одной или двух сторон, опираются на накосные. Расчет сечения производят, так-же, как и для стропил.

Накосные ноги – приспособление, которое используется в вальмовой крыше. Элемент служит, должной опорой для нарожников. Оптимальное сечение определяют, в зависимости от нагрузки и пролета. Оно, в любом случае, должно быть больше, чем у стропильных ног.

Мауэрлат. Элемент конструкции, который служит, должной опорой для стопил и передает, распределяя равномерно, нагрузку от кровли на стены. Правильное решение, выбрать сечение, с наиболее приемлемым размером: 100 на 100 или 150 на 150 мм. Точные параметры, зависят от сложности объекта. Монтировать мауэрлат, в каркасных и деревянных домах, не нужно.

Так как, в этих строениях, его роль играет верхний венец стен или обвязка.

Ригель – обыкновенный брус, который, как и указанные выше, является опорой для стропил, но уже в верхней части сооружения. Ригель, как правило, монтируется в коньке кровли или, в случае ломаной конструкции, на изломе ската. Сечение определяется, в зависимости от условий назначения. Из рекомендуемых значений, применяют размер бруса, 200 на 200 мм.

Подкосы, стойки, схватки. Предназначение этих, дополнительных приспособлений, является раскрепление и нивелирование нагрузки, на основные элементы конструкции, а также, служат для уменьшения сечения несущих сооружений. Сечение, подобных дополнений, чаще всего выбирается конструктивно

Немаловажно, при этом, учитывать и удобство фиксации изделия.

Строительный материал для мансардной крыши

Красивая мансардная крыша своими руками, подразумевает в начале, подбор сечений всех элементов каркаса кровли. Строительный материал, для возведения кровли, подбирается с учетом, следующих условий:

Основы расчета

Цель расчётов — найти компромисс эстетики, надёжности и стоимости.

Эстетическая сторона. Для начала проектируется общий эскиз крыши. Определяются пропорции, сопоставляются с размерами дома.

Разница между ломаной крышей и двускатной существенная Источник homemyhome.ru

После чего ведётся конструктивный расчёт, где учитываются факторы:

• Собственный вес конструктивных элементов крыши. Нагрузка от него действует на каждый элемент стропильной системы.
• Ветровые нагрузки. Являются переменными, действуют на все элементы.
• Снеговая нагрузка. Действует неравномерно, передаётся с участков, где мансардная кровля с уклоном меньше 30°, на более крутых участках снег не задерживается. При этом нагрузка может быть неравномерно распределена по левому и правому скатам. Действует на балки и верхние стропила.
• Вес людей, элементов интерьера и мебели. Нагружает только перекрытие.

Факторы обрабатываются, суммируются. На основе результатов делаются выводы о размерах конструктивных элементов. Для гарантированной прочности они, округляются в большую сторону. Но технологичной сборке мешают индивидуальная ширина и толщина каждого конструктивного элемента стропильной системы, а их изготовление на заказ – невыгодно.

Поэтому элементы объединяются в группы стандартных размеров пиломатериала. А стандартные решения значительно удешевляют проект – ведь на заказ всегда дороже.

Важно расчитать и угол наклона крыши Источник pinterest.com

Если проект индивидуальный и нестандартный, лучше заказать точные расчёты

Принимая во внимание количество факторов, их специфику воздействия на стропильную систему напрашивается вывод – точный расчёт, это дело специалистов. Самостоятельно заниматься расчётами смысла нет – велика вероятность ошибки

Для стандартных и типовых решений можно адаптировать готовый действующий проект.

Кроме основных моментов пригодятся и несколько практических рекомендаций:

• Шаг стропил соответствует размерам утеплителя.
• Ширина стропил соответствует толщине утепления.

Основные разновидности мансардных конструкций

Возведение мансарды, как и в принципе, любое другое строительство своими руками начинают с выбора вида конструкции этого помещения, максимально подходящей к основной постройке. При этом конструктивно мансарда может различаться по типу кровли: односкатная, двускатная или ломаная крыша. Если говорить о внешнем виде мансардной конструкции, то она напрямую зависит от используемых материалов при её возведении. При этом в зависимости от конструктивной особенности основного строения могут возводиться следующие виды мансардных помещений:

• одноуровневый мансардный этаж с двускатной кровлей — это стандартный чердак, переоборудованный под жилое помещение. При этом спроектировать, и возвести конструкцию такого типа, не составляет особого труда даже своими руками. Единственным весомым недостатком такого сооружения считается незначительное полезное пространство и низкий потолок;
• одноуровневая мансардная конструкция с ломаной двускатной кровлей, которая имеет 4 ската под разными углами. Возведение такого помещения намного дороже, но в результате получается мансарда с большой полезной площадью;
• мансардный этаж с выносной консолью, из-за которой возведение и проектирование значительно усложняется. При этом просторное пространство внутри мансарды и возможность вертикального размещения оконных конструкций перечёркивает все недостатки. Особенностью такой конструкции является выдвижение каркаса за пределы основного помещения;
• многоуровневая конструкция со смешанным упором кровли. Это конструктивно сложная мансарда, возведение которой требует точно спланированных действий и подробно составленного плана помещения. В большинстве случаев многоуровневую мансарду возводят совместно с основным домом.

Методика постройки мансарды своими руками

Каким бы ни было здание, и для каких бы целей оно не использовалось, в большинстве случаев в нем можно обустроить мансарду, которая бы служила в качестве рабочего или жилого помещения. Технология строительства подразумевает учет всех возможных нюансов и включает ряд этапов.

Итак, если строим мансарду своими руками – поэтапный показ строительства поможет правильно организовать работу на основных стадиях процесса:

• составление проекта;
• разборка старой кровли;
• укрепление несущих и промежуточных стен верхнего этажа;
• выполнение качественной гидро- и теплоизоляции потолка нижнего этажа;
• установка мансардных перегородок и стен;
• возведение крыши над мансардой, ее отделка и теплоизоляция;
• монтаж оконных рам;
• внутренняя отделка и декор мансардного помещения.

Четкое соблюдение очередности возведения мансарды позволит выполнить строительство в соответствии со всеми правилами безопасности.

Виды мансард

Виды двухскатных крыш: варианты по назначению строения

Форма мансардного помещения зависит от вида крыши. Мансарда может охватывать территорию всего здания либо лишь его часть. Помещения с ней бывают симметричными или асимметричными. По форме зачастую бывают треугольными либо ломаными. Правда не каждая кровля рассчитана на возведение мансарды.

Мансардная кровля бывает следующих видов:

• 1-скатная;
• 2-скатная;
• ломаная;
• вальмовая;
• шатровая (пирамидальной, круглой, конической формы).

• Односкатная кровля возводится совсем нечасто. Из-за высокой разницы между высотой стен, подобная мансарда станет асимметричной и будет затруднительно установить окна.
• Двускатная кровля зачастую подразумевает обустройство мансарды симметричным. Она будет обладать покатыми внутренними стенами. При строительстве данной кровли применяют удлиненные доски, что выйдет недешево. Правда показатели эксплуатации данной кровли довольно высоки. Серьезным достоинством считается то, что при такой кровле является возможным монтаж полноценных окон и дверей, вдоль которых располагается выход на балкон.
• Ломаная кровля. Мансарда будет обладать вертикальными стенами. Само строение в ширину достигает более 5 м. Материал расходуется для такого типа кровли значительно меньше, чем для двускатной.
• Вальмовая кровля дает возможность создавать комфортную и маленькую по размерам мансарду. Она включает в себя 2 ската, имеющих форму трапеции и треугольника. Окна находятся на потолочных скатах.
• Шатровая кровля также применяется для возведения мансарды. Окна должны обладать особой формой и сделаны по индивидуальным проектам.

Все перечисленные типы конструкций обладают своими достоинствами и недостатками. Симметричные конструкции имеют более незамысловатую схему, в проекте отсутствуют сложные расчеты, по сравнению с монтажом асимметричных покрытий.

Мансарда — жизнь под крышей. Идеи для вдохновения

Почти на каждой даче и в загородном доме есть чердак. Часто эта, довольно просторная, комната с окнами служит кладовкой для строительных материалов и хлама. Жилой чердак с окнами и достаточно высоким потолком с легкой руки европейцев теперь называют мансардой, и слово это навевает самые романтичные ассоциации.

Действительно, мансарда — оригинальное пространство, в котором уже сами стены создают интересный дизайн и особую атмосферу. Хозяевам маленькой дачи тем более стоит обустроить дополнительную жилую комнату под крышей, чтобы не тесниться всей семье внизу. Даже в небольшой мансарде можно устроить полноценную комнату: спальню, детскую или мастерскую.

Расчет окон

Согласно СНиП площадь всех окон должна быть не менее 10% от всей площади пола. При разделении мансарды на несколько комнат, каждая из них должна иметь окно.

Наклонные окна

Проще всего своими руками сделать наклонный монтаж. Но такие окна будут служить частью кровли, поэтому надо позаботиться о герметизации стыков примыкания. Как и кровельное покрытие, окна будут подвержены существенной нагрузке осадков в виде снега. Чтобы они не провалились надо устанавливать армированные стеклопакеты и усиленные рамы.

Установка наклонных окон имеет некоторые достоинства:

• отсутствуют резкие переходы границ тени, что увеличивает количество проникновения света внутрь помещения;
• рельеф кровельного покрытия остается неизменным;
• простота монтажа позволяет все сделать своими руками.

Делая расчет наклонных окон надо знать, что их площадь увеличивается совместно с углом наклона. Регулировать площадь можно высотой окна, уменьшая ее на более крутых скатах.

Определяясь с размерами окон надо учесть, что их придется крепить своими руками между стропилами. Чтобы рама хорошо вошла, ее ширина должна быть минимум на 40 мм меньше шага стропильных ног. В противном случае понадобится установка усиленной балки. Такое нарушение конструкции каркаса требует дополнительных расчетов.

Если хочется установить большое окно, то лучше смонтировать 2 меньшего размера рядом. Эффект будет тот же, а работы меньше.

Слуховые окна

Вертикальное окно, утопленное внутрь кровли или установленное с торца, называют дормер. Строить своими руками крышу с утопленными окнами тяжело. Усложняется сборка стропильной системы и укладки кровельного покрытия, так как появляется дополнительная ендова по бокам и сверху. В снежных регионах над утопленными окнами надо обязательно монтировать снегозадержатели, иначе их может снести при сходе большой массы снега.

Утопленные окна имеют одно достоинство, выражающиеся пребыванием около них в полный рост. Устанавливают такую конструкцию чаще всего при обустройстве своими руками выхода на балкон.

Если рассматривать минуса, то их значительно больше:

• меньшее пропускание света, чем от наклонных конструкций;
• глубокие тени утомляют зрение;
• усложняется рельеф крыши, что увеличивает сложность монтажа своими руками.

Виды конструкций крыш

Для индивидуального строительства характерно использование различных вариантов кровельной системы.

Особое внимание уделяется возведению мансардной крыши, которая различается по основным видам конструкций:

• одно- или двускатная (ломаная, щипцовая);
• вальмовая и полувальмовая.

Характерные особенности для каждого вида определяют возможность обустройства мансарды.

На сегодняшний день, помимо традиционных, используются более современные формы:

• односкатная мансардная крыша с наклонной площадью (крепится на несущих стенах);
• жесткая двускатная мансардная крыша, имеющая скат по противоположным сторонам;
• ломаная крыша (монтаж варианта двускатной кровли);
• вальмовая или полувальмовая кровля, имеющая четыре ската (торцевые скаты вальмовой кровли отличаются формой в виде скошенных треугольников (у полувальмовой кровли защищена фронтонная область);
• пирамидальные (еще их называют шатровыми) виды кровли, которые не имеют широкого распространения, отличаются многоугольностью форм.

Форма кровли – не единственная отличительная черта современной мансардной крыши. Значение имеет высота постройки и характер покрытия (профнастил, металл, можно сделать пластиковую черепицу).

Отдельно стоит выделить универсальные отличительные черты мансардной крыши:

• это не только крыша, но и стены дома;
• максимальная высота постройки не составляет более 2,5 м;
• возможность установки металлопластиковых окон с закаленным стеклом;
• многослойная структура;
• стоимость мансардной крыши в итоге больше, чем обычной.

МИНЕРАЛЬНАЯ ВАТА И ЭКОВАТА

Минвата и эковата – хорошие утеплители. Они достаточно маловесные, экологически чистые, пожаробезопасные, продаются в удобной форме – именно то, что нужно. Минеральная вата менее подвержена усадке, но она гораздо дороже стекловаты.
В свою очередь стекловата не любит передавливания или сминания и способна существенно снижать свои теплоизоляционные свойства при намокании.

Общий недостаток обоих материалов – сложность при монтаже. При укладке утеплительного слоя образуются стыки и щели, требующие качественной заделки. Кроме того, и стекловата, и минвата нуждаются в дополнительной гидроизоляции или пароизоляции.

Подготовительные мероприятия

В первую очередь, на этапе подготовки, необходимо провести предварительный осмотр всего дома на предмет пригодности к постройке мансарды. По сути, мансардное помещение – это второй этаж, и не каждая конструкция дома рассчитана на такие нагрузки.

К примеру, нужно провести осмотр фундаментного основания. Если он нуждается в укреплении, провести определенные мероприятия, помогающие в решении этой проблемы. Некоторые случаи, требуют вмешательства профессионалов со специализированной техникой.

Если конструкция домика позволяет благоустраивать чердак, то можно переходить к планированию его формы. Необходимо понимать, что в большинстве случаев, старая система кровельной конструкции не пригодна для создания мансарды. Вопрос придется решать путем удаления старых стропил и установкой новых.

Чаще всего, для создания дополнительного этажа, используется двухскатная ломаная крыша. В отличие от односкатной системы кровельной организации, крыша с двум скатами оказывает большую нагрузку на стены, но только такая система позволит создать комфортные внутренние условия.

Хотя, некоторые владельцы предпочитают нестандартное оформление жилых помещений. В таких случаях, возможно непредсказуемая организация подкровельной конструкции

Главное, на что при этом нужно обратить внимание – это равномерное распределение нагрузки на стены и парусность конструкции

Источник: amg-cement.ru

Какие материалы выбрать для внутренней отделки мансарды

Этот материал подходит в отделке мансардного этажа не только в качестве напольного, но и настенного покрытия. Он обладает массой преимуществ:

• прочность;
• малый вес;
• стоимость;
• широкий ассортимент.

Однако, есть и недостатки: основной минус ламината — непереносимость перепадов температур и высокой влажности. Это делает невозможным его использование в плохо изолированных и неотапливаемых мансардах. Но если вы размещаете игровую, спальню или гостиную на мансарде, подобная чистовая отделка будет одним из лучших вариантов.

Для внутренней обшивки стен выбирайте ламинат 21-34 класса стойкости. Выбор цвета должен исходить из размеров пространства — чем меньше мансарда, тем светлее должны быть стены. К счастью, в магазинах можно найти ламинированные доски белого, светло-серого, светло-бежевого оттенков для любого стиля.

Укладку панелей производят 3 способами:

• горизонтально (параллельно полу) — этот прием расширяет стены;
• вертикально (перпендикулярно полу) — поднимает потолок;
• диагонально или елочкой — эта идея создает необычный эффект.

На фото пример отделки мансарды ламинатом

Отделка мансарды гипсокартоном: пошаговая инструкция

Отделку чердачного этажа можно выполнить самостоятельно. В данном разделе мы опишем, как обшить мансарду гипсокартоном.

Поскольку чердачное помещение располагается непосредственно под крышей, то оно часто подвергается атмосферным воздействиям: дождю, ветру, снегу, палящему солнцу. Поэтому перед тем, как отделать мансарду внутри, необходимо позаботиться о надежной пароизоляции и утеплении конструкции, уделяя особое внимание теплоизоляции крыши.

1. Чтобы обшить чердак гипсокартонными листами, необходимо соорудить каркас. Для этого используются деревянные бруски или металлические профиля. Устанавливаются они с шагом 40-60 см.

Первый профиль крепится по уровню

1. После того, как установлены горизонтальные профиля, приступают к разметке и фиксации вертикальных.

CD-профиля крепятся с шагом 40 см

1. При наличии горизонтальной крыши сначала приступают к обшивке стен и фронтонов, а в конце — потолка. Если крыша покатая — сначала обшивают скаты. Для этого прикручивают листы гипсокартона к каркасу саморезами, которые ввинчивают на расстоянии примерно 25 см друг от друга.

Чтобы надежно закрепить обшивочный материал, каждый саморез должен входить в плиту не менее чем на 1 см

1. После того, как все поверхности обшиты, зазоры между листами гипсокартона шпаклюются.

На стыки между плитами можно дополнительно наложить армирующую сетку, а места соединения с другими материала обрабатываются акриловой шпаклевкой

После обшивки мансарды гипсокартоном приступают к ее финишной отделке. Это может быть шпаклевка и покраска, поклейка обоями.

Пространство под крышей может стать дополнительной жилой площадью в доме. Есть много вариантов его использования — в качестве кабинета, спальни, детской… В зависимости от того, с какой целью предполагается использовать этаж, подбирается внутренняя обшивка мансарды, которая придаст помещению завершенный эстетический вид, сделает его уютным и комфортным для проживания.

Фанера

Отделка мансарды фанерой — один из самых бюджетных и простых вариантов. Преимущества данного материала:

• прочность — ваше чем у ОСБ, МДФ и гипсокартона;
• долговечность — сохраняет первоначальный внешний вид и форму 10-20 лет;
• простота обработки — легко режется обычной пилой, сверлится, красится.

Но из-за особенностей изготовления, фанера представляет опасность для здоровья в плохо проветриваемом помещении. Она выделяет в воздух вредные для органов дыхания фенолформальдегиды, поэтому если вы не уверены в надежности вентиляции — откажитесь от данного варианта обшивки мансарды.

В качестве отделочного материала перегородок, стен и потолка выбирайте один из 4 вариантов:

1. Хвойная шлифованная фанера, класс Ш1, толщина 8-10 мм.
2. Шлифованная березовая фанера, класс НШ / Ш1, 8-15 мм.
3. Фанера с отделкой из шпона ценных пород дерева, 6-10 мм.
4. Фанера с пропиткой бакелитовым лаком, 10-15 мм.

На фото фанера теплого оттенка в спальне

Мансарда отделка фото – варианты облицовки мансардного этажа внутри своими руками, лучшие идеи по оформлению деревом

Мансарда – уютное помещение, которое можно обустроить самыми разными способами с точки зрения дизайна и стилевых решений. В зависимости от типа этого пространства можно выбрать самые разные варианты отделки мансарды своими руками. Фото показывает, что здесь можно реализовать самые интересные задумки.

В чем особенности

Перед тем, как выполнять отделку мансарду, нужно продумать утепление стен – это необходимо для минимизации теплопотерь. В качестве утеплительного материала чаще всего используется минеральная вата. Утепление складывается из нескольких этапов:

1. Сначала выполняется прокладка гидроизоляционного слоя: делается это креплением материала внахлест вбитыми рейками или строительным степлером.
2. Выбирается место, где будет располагаться гидроизоляционный материал. Сделать это можно между стропилами, не забывая при этом оставить место для вентиляционного зазора.

Любые варианты отделки мансарды предполагают качественную кровельную систему, так как всем хочется, чтобы в мансардном этаже было сухо и комфортно. А для этого нужно еще в проекте учесть типы используемых паро- и гидроизоляционных материалов. Уже поверх них укладывается непосредственно отделочный материал.

Выбираем материал: ОСП

Прочные и гибкие плиты ОСП отличаются идеальной поверхностью без сучков и изгибов волокон. Они отличаются стойкостью к воздействию влаги, легко обрабатываются, экологичностью и удобством работы. Если вы ищете легкие и удобные в возведении варианты отделки мансарды своими руками, выбирайте монтаж на основе плит ОСБ: по фото видно, что это простой процесс. Монтажные работы обязательно ведутся с использованием теплоизоляционного материала – минеральной ваты или пароизоляционной пленки. Монтаж плит выполняется следующим образом:

1. Сначала проверяется расположение стропил – они должны быть без смещений и четко выровненными.
2. Между стропилами укладываются утеплительные плиты.
3. Утеплительный материал сверху закрывается пароизоляционной пленкой – ее можно крепить степлером.
4. Уже поверх этих двух слоев укладываются непосредственно плиты – для их крепления используются саморезы.
5. Финишная отделка мансарды внутри предполагает использование шпатлевки по дереву, которой заполняются межплитные швы и углубления под головки саморезов.

При внутренней отделке мансардного пространства плитами ОСБ помните, что до того, как наносить краску и обои на плиты, нужно сначала загрунтовать поверхности или обработать шпаклевкой. Обработка возможна акриловой или масляной краской, так как водные составы приведут к деформации плит. Рекомендуем к прочтению нашу статью Разнообразные варианты отделки мансарды своими руками.

Многослойная фанера

Отделка мансарды внутри (фото показывает многообразие дизайнерских решений) может выполняться с помощью популярного и легкого в работе материала, как фанера, которая производится из древесного шпона и обладает идеальной для эксплуатации в любых помещениях структурой. Благодаря прочности на изгиб фанера идеальна для обшивки стен и стропильной системы. Использование любого материала с основой в виде древесины требует укладки материалов для тепло- и пароизоляции. Но знать некоторые нюансы монтажа не помешает:

• зазоры, которые появляются между плитами, лучше всего спрятать под подобранные по цвету молдинг;
• следы головок крепежных элементов можно скрыть подходящей по цвету шпатлевкой;
• мебельный лак, покрывающий фанеры, станет надежной защитой древесной поверхности.

Фанера подходит для монтажа не только на стенах мансардного помещения, но и для обшивки перекрытий. Обшивка требует создания каркаса, сами листы фанеры крепятся на него гвоздями или саморезами. Процесс обшивки начинается с наклонных плоскостей, фронтонов, после чего обшиваются горизонтальные поверхности.

Необычные решения

Мансарда – уникальное помещение по форме и размерам, и здесь хочется воплотить в реальность самые разные, но обязательно интересные дизайнерские решения. В деревянном доме мансардное помещение получается самым колоритным, не требующим слишком сильной отделки.

Древесина сама по себе – уникальный материал, сохранив при этом его естественную текстуру и фактуру. Не менее эффектна в пространстве смотрится комбинация нескольких материалов, например, гипсокартона с вагонкой или пластиковых панелей с плитами ОСБ.

В любом случае требуется грамотный проект, который позволит грамотно сочетать материалы для создания гармоничного дизайна в помещении.

Большое внимание стоит уделить потолку. Его утяжелять массивными материалами и деталями не стоит, так как это скрадет естественные размеры помещения, делая его еще меньше. Чем больше окон в мансардном этаже, тем лучше будет уровень освещенности в нем.

ДСП или МДФ

Древесно-стружечные плиты нечасто используются во внутренней отделке стен. И зря, ведь материалы обладают массой достоинств:

• прочность (высокая, но меньше, чем у фанеры или натурального дерева);
• практичность;
• устойчивость к высокой температуре, ультрафиолету, грибку, механическим воздействиям;
• звукоизоляция;
• невысокая стоимость.

К сожалению, ДСП нельзя назвать идеальным вариантом для отделки мансарды из-за недочетов: неустойчивости к воде, влаге, температурным перепадам.

В качестве финишной отделки мансардных комнат применяются два класса ДСП:

Классы ниже уже нельзя применять для отделки жилых помещений.

На строительном рынке вы встретите МДФ-панели. Они экологичны, практичны и абсолютно безопасны для использования — ведь не содержат токсичные химические вещества. Недостатки панелей те же, что у листов ДСП.

Благодаря различным вариантам дизайнерский декоративных покрытий (эмаль, шпон, ПВХ), ими обшивают мансарды в различных дизайнах и стилевых направлениях.

ПВХ-панели

Чем отделать мансарду изнутри, чтобы сэкономить средства и время? Пластиковыми панелями! Плюсы их использования:

• универсальность;
• простота монтажа;
• влагостойкость;
• устойчивость к колебаниям температуры;
• большой ассортимент;
• легкость в уходе.

Безусловно, они не встанут в сравнение с деревом или фанерой по прочности или звукоизоляции. Но при аккуратном обращении прослужат не один год.

По ширине панели бывают:

• Узкие. 10-12 см. Так называемая пластиковая вагонка. Это простой вариант замены крашеной деревянной вагонки — он обойдется дешевле и не придется тратить время на окрашивание.
• Стандартные. 25-50 см. Есть два способа нанесения рисунка на ПВХ — офсетная и термопечать. Первый вариант дороже, но надежнее за счет покрытия лаком. Панели с термопечатью дешевле и обладают более широким ассортиментом, но рисунок может со временем выгореть или потерять яркость.
• Широкие. 80-200 см. С помощью листовых панелей вы ускорите процесс ремонта, ведь их монтаж осуществляется гораздо быстрее любого другого вида.

На фото вариант сочетания широких и стандартных панелей

Материалы для отделки мансардного этажа

От качества отделки зависит очень многое: и комфортный микроклимат, и эстетическое восприятие. Для обустройства мансардного этажа в частном доме актуально всё: оформление стен, отделка потолка и пола. Все работы вполне можно осуществить самостоятельно, без привлечения сторонних специалистов. Для отделочных работ чаще всего используют гипсокартон, плиты ОСБ, вагонку и панели МДФ И ПВХ.

Все материалы должны отвечать требованиям пожарной и гигиенической безопасности

Рассмотрим каждый из этих материалов подробнее.

Отделка мансарды вагонкой: основные моменты

Вагонка представляет собой деревянную рейку с замковым устройством, шпунтом и пазом. Используют такой вид отделки не только внутри, но и снаружи зданий. Последнее время особенно популярна евровагонка – рейки шириной 9,6 см и длиной до 6 метров. Весь отделочный материал проходит предварительную обработку в заводских условиях и не нуждается в дополнительной защите от гнили и насекомых.

Натуральная вагонка – отличный выбор для жилого пространства

Древесина – хороший тепло- и звукоизолятор, её использование безопасно для здоровья человека.

Монтаж вагонки довольно прост, вполне по силам неопытному мастеру.

Что нужно знать об этом материале:

• Евровагонка делится на сорта. Экстар и класс «А» годятся для отделочных работ, они имеют ровную поверхность и минимальное количество дефектов. Класс «В» и «С» используют только для оформления подсобных и других хозяйственных помещений.
• У вагонки есть пять подвидов:

1. профилированный Ланд-Хаус;
2. цилиндрический Блок-хаус;
3. клиновидная Американка;
4. софт-лайн с закруглёнными краями.

• Сырье для этого материала – очень важный фактор выбора. Самой удачной для жилых помещений считается лиственница, она не только презентабельно выглядит, но и отлично сохраняется в процессе эксплуатации. На втором месте по популярности стоит сосновая вагонка – она менее устойчива к воздействию внешних факторов, но зато наполняет дом хвойным ароматом. Чтобы такое покрытие долго сохраняло свой внешний вид, его нужно обрабатывать специальным воском или лаком. Кедровое покрытие – недешёвое, но очень качественное. Полезные свойства кедра известны давно, а его устойчивость к температурным перепадам и шикарный внешний вид достойны самой высокой оценки.

Самый дорогостоящий материал – вагонка из красного дерева. Такую отделку могут позволить себе только очень состоятельные владельцы загородных фазенд

Совет! Если семейный бюджет не позволяет вам купить дорогую вагонку, используйте дешёвую в комплекте с морилкой. Так вы сможете превратить заурядную ель в палисандр или каштан.

Вагонка хорошо комбинируется с другими видами отделки: гипсокартоном, плиткой или штукатуркой. Художники по интерьеру предлагают комбинировать разные виды этого материала, например, Блок-хаус− на стенках и Американка− на потолке. Вагонка может размещаться не только строго горизонтально, но и под углом или с рисунком.

Отделка внутри мансарды вагонкой на фото:

МДФ в оформлении мансарды

МДФ – универсальный материал, поверхность которого может успешно имитировать не только древесину, но и камень, кожу или мозаику. По сути, МДФ – это ДВП плиты разной плотности толщиной 7−12 миллиметров, оклеенные шпоном или ПВХ плёнкой с рисунком.

МДФ покрытие подходит только для помещений с влажностью до 70 процентов, оно не годится для бань, саун или ванных комнат. Для установки МДФ нужно сделать каркас из дерева с шагом в 30 см. Соединение панелей происходит тем же замковым устройством. Крепление МДФ к каркасу осуществляется с помощью скоб. В целом МДФ − неплохое решение.

Такая отделка значительно сэкономит ваш бюджет, но нужно внимательно следить за уровнем влажности на мансарде.

Интерьер мансарды с МДФ панелями на фото:

Отделка мансарды гипсокартоном и её особенности

Монтаж гипоскартона занимает намного меньше времени, чем, к примеру, вагонки. Результатом работ станет ровная, без изъянов поверхность, которую можно красить или оклеивать обоями. Сам процесс обшивки несложен и не требует профессиональных навыков.

Гипсокартон как строительный материал обладает многими преимуществами:

1. он «дышит», то есть является паропроницаемым материалом. В домах с такой отделкой могут комфортно жить не только аллергики, но и люди, страдающие заболеваниями дыхательной системы;
2. гипсокартон – довольно лёгкий материал, он не утяжеляет конструкцию кровли, его можно перемещать и монтировать без посторонней помощи и спецтехники;
3. гипсовые плиты довольно пластичны, при намачивании они могут принимать любую форму. Это свойство очень важно для мансарды, где стены и потолки имеют сложную геометрию.

Для оформления мансарды лучше выбирать влагоустойчивый гипсокартон. Кроме того, следует обратить внимание на класс огнестойкости изделия. Учитывая специфику кровли и деревянный каркас, лучше не рисковать и подбирать для отделки негорючие материалы.

Совет! Для прямых стен используют гипсовые плиты толщиной 12,5 мм, для изготовления гнутых конструкций – тонкие листы толщиной 6,5 мм.

Дизайн мансарды с гипсокартоном на фото:

ПВХ панели и их использование в жилых помещениях

ПВХ панели можно часто увидеть в отделке мансардных этажей. Чаще всего их используют для обшивки потолков. Что заставляет человека сделать такой выбор?

Прежде всего, влагостойкость такой отделки. ПВХ не боится влаги, не деформируется и не прорастает плесенью. Это несомненный плюс, особенно если учитывать, что образование конденсата в помещении мансарды – обычное дело.

Во-вторых, многим нравится лёгкость панелей и простота в их монтаже. Такая отделка не оказывает нагрузки на кровельную конструкцию. И последний аргумент «за» − цена на пластиковые панели. Они стоят совсем недорого, а ассортимент расцветок довольно широк.

Но есть у этого вида отделки и существенные недостатки. И главный из них – горючесть материала. Пластик потенциально опасен при пожаре, потому что он не только быстро сгорает, но и выделяет при этом ядовитые вещества.

Ещё один существенный момент, о котором стоит упомянуть, – запах. В жаркие дни в мансарде, обшитой ПВХ, вы будете дышать парами этой химии, и чем дешевле были ваши панели, тем невыносимее будет находиться в мансарде. Так что уж если решили остановиться на пластике – следует выбирать изделия подороже.

Мансарда: фото вариантов отделки ПВХ панелями:

Панели ПВХ: размеры для стен и потолка. В данной публикации мы рассмотрим область применения панелей, их разновидности, преимущества и недостатки, размеры, средние цены, критерии правильного выбора, советы и рекомендации специалистов.

Отделка ОСП: быстро и надёжно

Ориентированно стружечные плиты – популярный строительный материал, который получают методом прессования смеси древесной стружки с водостойкой смолой.

Эксплуатационные характеристики этого изделия позволяют использовать его не только для внутренней, но и для наружной отделки. ОСБ плиты не коробятся от влаги, легко режутся и монтируются.

Монтаж плит предельно прост, за счёт своих размеров и жёсткости они не требуют специального каркаса.

Крепление производится обычными гвоздями или саморезами по дереву

Что нужно помнить, обшивая мансарду таким материалом:

• все финишные работы, покраску или поклейку обоями, нужно проводить только по грунтовке;
• плиты не следует красить водными красками, и перед покрасочными работами тоже обязательно нужно всё покрыть латексным грунтом, он предотвратит проявление жёлтых пятен.

Плиты можно оштукатуривать или зашивать гипоскартоном, обклеивать обычными обоями или стеклообоями под покраску.

Как выглядят стены со склоном на мансарде, оклеенные обоями на фото:

ОСП плита: размеры и цены. Что из себя представляет плита, особенности ее производства, актуальные предложения рынка, дополнительные советы и рекомендации — все это и многое другое Вы найдете в нашем материале.

Как в избе: блок-хаус

Эта разновидность вагонки имитирует натуральное бревно. Её лицевая сторона имеет округлый вид. Ширина блок-хауса может быть разной. Для небольших помещений используют элементы поуже. Как и другие виды вагонки, блок-хаус имеет замковое соединение и, как правило, монтируется в горизонтальном направлении.

Особенно популярен блок-хаус из лиственницы, такое покрытие не только эстетично выглядит, но и отличается надёжностью и устойчивостью к гниению. Если таким образом отделать всё помещение по периметру, создаётся полное впечатление, что дом выполнен из бревна.

Можно встретить блок-хаус не из дерева, а из МДФ. Такое покрытие стоит дешевле.

На фото пример отделки мансарды деревянного дома внутри с помощью блок-хауса:

Имитация бруса в отделке мансарды

Имитация бруса – ещё один популярный вид отделки мансардных этажей. Это покрытие изготавливается из натуральной древесины и в целом имеет те же качества, что и остальная вагонка.

Обшивка этим материалом может осуществляться двумя основными способами:

• монолитным – то есть сплошным, когда вагонка покрывает все стены мансарды. Это непростой метод, требующий особого внимания к швам и стыкам;
• комбинированным − использование вагонки в комбинации с другими видами отделки. Такой подход позволяет развернуться фантазии дизайнера.

Фото вариантов отделки мансарды своими руками с использованием имитации бруса:

Имитация бруса

При отделке мансарды в деревянном доме хочется подчеркнуть натуральность строения и внутри помещения — в этом случае предпочтительно использование натурального дерева.

Имитация бруса — это декоративный материал из массива в виде тонкой панели с фасками, которые и помогают добиться нужного эффекта. Толщина ламелей варьируется в пределах 1,2-2 см, ширина — 10-18 см, длина — 3-6 м.

Внутренняя отделка мансардного этажа выполняется узкими панелями расположенными горизонтально, они более гармонично смотрятся внутри дома.

Преимущества имитации бруса:

• экологичность;
• простота монтажа;
• звукоизоляция;
• прочность;
• широкий ассортимент;
• возможность изменения цвета.

Не стоит забывать о недостатках натурального дерева — для защиты от вредителей, влаги и других неблагоприятных воздействий, обработайте доски специальным покрытием.

Самой бюджетной древесиной считается сосна, она прекрасно подойдет для летней дачи. Но если вам предстоит обшивка мансарды или чердака в доме, где вы проживаете постоянно, выбирайте более дорогие и качественные породы — кедр, лиственница, дуб, ольха, клен. Учтите, что запах хвойных пород выветривается достаточно долго, поэтому для спален и детских лучше отдать предпочтение лиственным деревьям.

На фото спальня в мансарде с двумя окнами

О преимуществах и недостатках данного материала все давно известно. При отделке мансарды важнее другое — выбор направления и размера рисунка. Ведь мансарда отличается от всех других не только скошенным чердачным потолком, короткими стенами, но и освещением — окна находятся на крыше, а не в стене.

• Оттенок. Чем меньше и темнее мансарда, тем светлее будут обои. С помощью светлого покрытия вы не только расширите пространство, но и добавите света.
• Материал. Бумажные менее прочные и красивые, но больше подходят для неотапливаемых мансард. Виниловые и флизелиновые для всех остальных.
• Узор. Размер принта также зависит от габаритов мансарды — чем она меньше, тем мельче рисунок вы себе можете позволить.

Чтобы интерьер смотрелся гармонично, отделку стен мансарды выполняют следующим образом: скошенные стены оштукатуривают и окрашивают светлой однотонной краской, а прямые оклеивают обоями с принтом. Если высота стен позволяет, объедините обои с вагонкой: деревянные рейки разместите снизу, а над ними поклейте обои. Этот вариант дизайна мансарды можно сделать своими руками, выглядит он очень стильно и романтично.

Перед оклейкой первым делом подготовьте стены: отделка мансарды гипсокартоном решит вопрос неровного основания, но отнимет несколько сантиметров от площади комнаты. Листы гипсокартона подходят для срубов, в плитных или кирпичных конструкциях лучше ровнять стены с помощью штукатурки.

Покраска

В современном дизайне для внутренней отделки мансарды часто применяется краска. Она универсальна, колеруется в любой оттенок, стены можно перекрашивать не один раз под новый интерьер или настроение.

Однако, покраска имеет один большой недостаток: требует тщательной подготовки стен. Выполнение этих работ лучше доверить профессионалу, тогда окончательный результат будет вас радовать не один год.

Чтобы пространство не давило, комбинируют несколько оттенков: крышу и скошенные стены окрашивают белым или максимально светлым оттенком. Для остальных можно выбрать любую палитру от светлой (для маленьких мансард), до яркой и темной (для больших).

С помощью кисти и валика также можно создавать интересные эффекты. Например, горизонтальные полосы визуально расширят узкую мансарду. Вертикальные — сделают потолки выше.

На фото сочетание оттенков краски в спальной комнате

Проверка готовности кровли

Важным моментом при обустройстве мансарды считается проверка чердачной конструкции и состояния кровли, которая часто подвергается атмосферным воздействиям, а со временем может терять свою прочность. Вначале определяют степень износа кровли и возможные варианты ее ремонта.

Для этого визуально осматривают все детали конструкции, их места креплений и сечений.

В процессе эксплуатации отдельные элементы крыши могут деформироваться и прогибаться, если подобные дефекты присутствуют, их нужно устранить. Стоит обратить внимание на железобетонные детали крыши, посмотреть степень их коррозии и износа. Все выявленные повреждения необходимо зафиксировать и составить план мероприятий по их устранению.

Так как от прочности крыши будет зависеть надежность эксплуатации мансарды, важно тщательно выполнить ее ремонт и дополнительно укрепить конструкцию.

Необрезная доска

Интересное оформление мансарды деревом может получиться в результате использования необрезной доски. Этот материал получается при распиле бревна вдоль, но при этом его края никак не обрабатываются и остаются покрытыми корой.

Для отделки выбирайте столярную доску: при ее производстве используется более качественное сырье. Она прекрасно подходит для использования внутри частного дома.

Отделка мансарды вагонкой с учетом функционала помещения

Многое в оформлении мансардного этажа зависит от того, что именно здесь будет. Ведь отделка гостиной и санузла существенно отличается. Рассмотрим подробнее каждое помещение.

Гостиная

Зачастую именно гостиная становится центром дома, здесь собираются семьей и проводят время с гостями. Обустроить таким образом мансардный этаж — решение нестандартное, но очень эффектное. Правда, реализовать задуманное можно только в комнатах с высокими потолками и большими окнами. Чем больше естественного света, тем уютнее будет комната. Если чердак небольшой и в нем недостаточно освещения, лучше использовать эту зону в качестве спальни.

• Рейка уместна как в отделке крыши, так и стен. В зависимости от формы помещения можно продумать разные варианты её укладки.
• Горизонтальная выкладка — классическая. Подойдет для комнат правильной формы.
• Вертикальное направление визуально вытянет стены, придаст воздуха. Если хотите увеличить высоту потолка, присмотритесь к этому решению.

Внешний вид ската зависит от стен. Если они отделаны доской, то в оформлении крыши она тоже используется. Если же стены выкрашены, направление рейки выбирают по своему вкусу. Можно рассмотреть как горизонтальную укладку, так и вертикальную. Обратите внимание на сочетание балок и досок в отделке двускатной крыши — на фото выглядят стильно и натуральные фактуры, и покраска.

Хорошая идея для небольших домов, где на счету каждый метр. Вынесенная на чердачный этаж спальня позволит использовать больше места под столовую и гостиную.

Требований к такой планировке немного.

• Маленькие окна не станут проблемой, здесь не требуется хороший уровень освещения.
• Площадь тоже значения не имеет: здесь нужна только кровать, за редким исключением здесь размещают шкаф или комод. Особенно, если речь идёт об оформлении дачи.

В дизайне такой мансарды вагонку тоже можно использовать без сомнений. Нюансов немного. Отсутствие естественного света компенсируйте цветом стен. Желательно окрашивать доски в палитру светлых оттенков: белый, бежевый, светло-серый.

Вертикальная укладка — подходящее решение для маленьких помещений. Таким образом оформляют и стены, и крышу, чтобы создать ощущение единого пространства.

Детская

Это вариант не для дошкольника. Но подросток наверняка оценит планировку по достоинству. Уютной комната будет только при наличии хорошего естественного освещения. Здесь как минимум нужно одно большое торцевое окно и дополнительные мансардные по сторонам.

• Такую мансарду можно обшить вагонкой из дерева. Материал должен быть экологичным, от МДФ лучше отказаться.
• Светлые тона — хорошее решение для любой детской, в том числе и в доме за городом.
• Уместны комбинации материалов: штукатурка, обои, брус и доска.

Амбарная доска

Один из самых экологичных способов декора — применение вторичного сырья. Амбарная древесина — это уже отслужившие доски, используемые повторно. При этом они обладают рядом преимуществ, в сравнение со свежим деревом:

• Отсутствие вредителей. Короеды и другие насекомые предпочитают для жизни свежее дерево, в старом для них уже нет ничего полезного.
• Стабильность. Древесина уже высохла и изменилась настолько, насколько могла — дальнейший процесс деформации невозможен.
• Структура. Отметины, ходы жучков, отверстия от старых гвоздей — все это придает дереву особый шарм и является прекрасным декором.

Потолок

Изначально нужно определить высоту потолков, оптимальный вариант 2,2 метра. Если потолок выше, то это будет не совсем уместно, если ниже, то высокий человек будет чувствовать дискомфорт, а установка шкафов станет проблематичной.

Изначально замеряется расстояние от стропил до пола, после чего начинается устройство основания потолка. Между стропилами устанавливают брусок, для прочности они устанавливаются через каждые 70-90 сантиметров.

Готовый потолок можно обшить деревом, гипсокартоном. Не стоит забывать о тепло и гидроизоляции, они обязательны. В завершении можно сделать натяжные потолки или же покрыть поверхность дерева лаком.

Декоративный камень

Отделка мансарды натуральными материалами не обязательно подразумевает использование дерева, обратите внимание на камень. Этот материал не зря считается максимально прочным и долговечным — на стенах он прослужит не один десяток лет.

Однако, каменные стены в спальне или детской будут выглядеть неуместно. Зато в lounge-зоне или гостиной одна акцентная стена из красивого камня будет смотреться изящно.

Достоинства и недостатки вагонки

Основным достоинством вагонки является ее экологическая чистота. Даже более того, древесина способствует созданию в комнате здорового микроклимата. Помимо этого, обшивка мансарды вагонкой поможет создать в этом помещении особую «деревенскую» атмосферу. Стены, отделанные деревом, выглядят необыкновенно эстетично.

Использовать вагонку можно как для отделки мансардного этажа деревянного дома, так и кирпичного или бетонного. Единственным недостатком этого материала считается только некоторая сложность в монтаже. Обшивка стен вагонкой – процесс несколько более трудоемкий, чем оформление тем же гипсокартоном.

Обшивка вагонкой позволяет сохранить «деревенский» стиль загородного дома

[su_label type=”black”]На заметку:[/su_label] [su_highlight background=”#e8f7d5″]Для отделки мансарды в целях предотвращения растрескивания древесины не стоит использовать вагонку шириной более 10 см.[/su_highlight]

Обшивка имитацией бруса

Чем отделать мансарду изнутри еще? Сегодня для обшивки помещений можно использовать не только обычную вагонку в виде доски. Очень интересным вариантом дизайна мансарды может стать отделка поверхностей имитацией бруса – одной из разновидностей этого материала. При его использовании стены и потолок выглядят сложенными из обычного или клееного бруса.

Обшивка мансарды имитацией бруса придает мансарде стильный внешний вид

Обшивка блокхаусом

Часто мансарды отделывают и блокхаусом – еще одной разновидностью вагонки. С его использованием можно получить обшивку, имитирующую рубленые стены. Это позволяет оформить в «деревенском» стиле даже бетонные и кирпичные конструкции. На даче такая отделка смотрится просто великолепно.

Отделка мансарды блокхаусом. «Рубленые» стены

Мансарду можно отделать как вагонкой светлых пород дерева, так и темных. В небольших по площади помещениях лучше всего использовать первый вариант.

Внутренняя отделка мансарды. Фото помещений с обшивкой из темной и светлой вагонки

Декоративная штукатурка, идеи интерьера мансарды

Отделку мансарды, расположенной в деревянном доме, проводят, по большей части с использованием декоративных материалов, выполненных из древесины разных пород. Но, существуют и другие, не менее эффектные материалы. Например, часть помещения можно отделать с применением блокхауса, а другую, обшить гипсокартоном и нанести на него покрытие, ту же декоративную штукатурку, которое будет соответствовать тону установленной мебели.

Доска-вагонка как самый простой способ обшивки

Итак, подготовка помещения выполнена, теперь нужна хорошая идея для дизайна вашего помещения. Количество идей огромно. Все зависит от функции, которую должна выполнять комната, и того, какое сочетание цветов должно в ней присутствовать.

Вагонка — обшивочная доска из натурального дерева различного сорта с системой стыковки паз-шпунт. Средние параметры: длина от 5 до 6 м, ширина от 5 до 14 см, толщина от 12 до 20 мм.

Отделка вагонкой

Подразделяется на 4 класса:

• «Экстра» — древесина наивысшего качества без каких-либо дефектов;
• «А» — среднее качество, шероховатость, сросшиеся сучки, мелкие трещины;
• «В» — качество ниже среднего, присутствует кривизна, нижняя часть паза повреждена;
• «С» — самое низкое качество, наличие трещин, сучков.

Перед монтажом вагонка обрабатывается защитным составом и покрывается лаком. Конструируется деревянный каркас с сечением брусков 30-60 мм и шагом 40-50 см. Крепление производится к каркасу скобами или гвоздями, они забиваются в гребень монтируемого элемента. Вагонка может по-разному располагаться на поверхности: горизонтально, вертикально и даже елочкой, а также позволяет производить зонирование комнаты, окрашивание каждой зоны в свой цвет.

Видео

Как обустроить мансардное помещение под крышей.

Источник: myprofnastil.ru

Как построить мансарду своими руками

Отличие мансарды от второго этажа – сравнительные характеристики

Если попытаться сравнить что лучше, мансарда или второй этаж, то получится примерно следующая картина.

Параметр	Мансарда	Второй этаж
Стоимость	Ниже. Величина экономии зависит от вида мансарды	Выше
Длительность работ	Ниже по сравнению со строительством этажа	Высокая
Высота вертикальных стен	До 1,5 м.п.	Свыше 1,5 м.п.
Нагрузка на фундамент и несущие стены	Ниже	Выше
Объем воздуха	Ниже за счет скошенных стен	Выше
Площадь	Полезная площадь меньше за счет «глухих» зон в месте примыкания кровли к стене	Выше
Планировка помещения	Планировка мансардного этажа осуществляется с учетом наличия глухих зон	Свободная
Площадь участка	Не изменяется	Не изменяется
Освещенность	Лучше, за счет наклонных окон света проникает больше	Зависит от количества и места расположения окон. Кроме того, глубокий откос окна задерживает 2/3 солнечного света
Площадь остекления	На 25% меньше, нежели при использовании вертикальных окон	Минимум 1:8 к площади поверхностей стен (зависит от месторасположения)
Окна	Наклонные мансардные	Вертикальные
Температурный режим	При правильном выполнении всех этапов работ практически одинаковый	При правильном выполнении всех этапов работ практически одинаковый
Потери тепла	Выше	Ниже
Потребность в теплоизоляционном материале	Ниже	Выше. Перекрытие над этажом нужно утеплять
Эстетичность строения	Дом с мансардным этажом смотрится более элегантно и необычно	Типовая конструкция

Однако стоит отметить, что есть случаи, когда нельзя строить мансардный этаж. Например:

• несущие стены и фундамент могут не выдержать дополнительной нагрузки;

• стены построены из пористых материалов, которые могут разрушиться.

• малые габариты дома. При обязательной высоте в 2,3 м. (по санитарным нормам, СНиП ограничивается 1,5 м) трудно обустроить полноценное жилое помещение при незначительной площади поверхности. Если ширина дома менее 5 м.п. возводить мансарду нет смысла. Полученная площадь будет незначительна, а затраты на нее велики.

Особенности конструкции

Если вы хотите построить мансарду на старом доме, перед этим потребуется демонтировать старую кровлю. После демонтажа можно приступать к установке несущих элементов конструкции – мауэрлата.

Мауэрлат для мансарды

Для фиксации мауэрлата специалисты рекомендуют использовать анкерные болты диаметром не меньше 12 мм и закреплять их в слое железобетона. Перед установкой анкера загните его конец так, чтобы получился крюк – так вы предохраните крепеж от случайного выдергивания.

Профессиональные проектировщики делают детальный чертеж мансарды, где точки крепления мауэрлата к стене выведены отдельно. Там же обычно указывают необходимое количество анкеров и их размеры. Шаг установки болтов может составлять от 100 до 150 см.

Мауэрлат – это мощный брус с сечением 150х150 или 200х200, размещенный в точке схождения крыши и несущей стены дома. Для обустройства двускатной кровли необходимо установить два бруса, а для 4-х скатной понадобится, как вы уже догадались, 4 бруса.

Крепежные элементы мауэрлата должны располагаться между брусьями стропил, чтобы в нем не было чересчур много врезок, которые могут негативно отразиться на несущей способности. К примеру, если построить мансарду своими руками со стропилами, расположенными в метре друг от друга, то анкера должны тоже идти с шагом в метр, но со смещением в 50 см, чтобы встать как раз между стропилами.

Полезный совет: для крепления мауэрлата всегда используйте только оцинкованные болты, чтобы не допустить появления ржавчины.

Устанавливайте опорный брус на слой гидроизоляционного материала. Это может быть обычный рубероид, полиэтиленовая пленка или современная водонепроницаемая мембрана. Если вы делаете мансарду в кирпичном доме, анкера можно поставить в момент возведения несущих стен. Чтобы зафиксировать брус в мауэрлате, просверлите отверстия диаметром, равным диаметру шпилек, а когда брус встанет на место, закрепите его гайками.

Стропильная система

Мауэрлат является основой стропильной системы, а она, в свою очередь – «скелетом» кровли. Эта несущая конструкция должна выдерживать вес всего кровельного пирога и внешних нагрузок – ветра, снега, воды и т.д. Требования к стропильным системам описаны в СНиП в зависимости от типа крыши и климатических условий региона.

Для обустройства стропильной системы вам понадобятся обычные инструменты, которые есть у каждого хозяина – молоток, топор, ножовка, уровень, строительный степлер, отвес, рулетка. Чтобы построить мансарду из бруса и быть уверенным в ее долговечности, выбирайте крепкие изделия без дефектов с сечением 100х100 мм для стоек и стропильные доски с подходящим сечением.

Из крепежей понадобятся гвозди 100-120 мм, мощные металлические скобы и противогрибковый состав для обработки деревянных элементов. По-хорошему все брусья и доски следует обработать дезинфицирующими и антипиренными составами. Самые качественные стропила получаются из сосны и лиственницы. Влажность материала должна составлять не больше 22%.

Стропила могут быть наклонными и висячими. Наклонные элементы одним концом упираются в несущую стену, а другим – в прогон или стойку. Висячие позволяют организовать небольшой навес ската кровли над стеной дома, обеспечивая таким образом дополнительную защиту от влаги и холода. Соединяются стропила на коньке крыши внахлест или накладными плашками.

Важно: Стойки стропил прикрепляют на мауэрлат в случае использования деревянных балок перекрытия, а если строительство ведется на железобетонной плите, стойки можно ставить в любой точке.

Во время строительства мансардной крыши очень важно правильно организовать систему диагональных связей и подкосов. Чтобы элементы со временем не прогнулись, необходимо установить горизонтальный ригель. Для очень широких построек рекомендуется ставить висячие стропила, стягиваемые затяжкой.

В некоторых случаях для возведения стропильного «скелета» используют не только деревянные, но и металлические элементы, однако разница коэффициентов теплопроводности материалов может привести к деформациям. Кроме того, металлические детали нуждаются в дополнительной гидроизоляции.

Считается ли мансарда вторым этажом?

Согласно нормам градостроительства, надстройка мансарды не влияет на этажность здания. Т.е., частный дом, в котором устроен второй этаж мансардный считается (является) одноэтажным домом.

Документация, регламентирующая расчет и строительство второго этажа мансардного типа.

Надстройка мансардного этажа регулируется положениями следующих нормативных документов:

1. СНиП 2.08.01-89 «Жилые здания»;
2. СНиП II-3-79 «Строительная теплотехника» (нормирует обустройство ограждающих конструкций, в т.ч. кровли);
3. СНиП 23-05-95 «Естественное и искусственное освещение»;
4. СНиП 21-01-97 «Пожарная безопасность зданий и сооружений»;
5. СНиП 2.01.07-85 «Нагрузки и воздействия»;
6. санитарно-гигиенические нормы.

Устройство мансарды

Каждая крыша имеет свои особенности конструкции. Однако мансардные конструкции обладают рядом общих черт и с простыми скатными сооружениями. Их важно знать, приступая к работе:

• Кровля. Этот элемент крыши является защитным барьером всей конструкции. Кровля исключает проникновение в чердак осадков и воздействие непогоды.
• Обрешетка. Она изготавливается из деревянных досок. Именно на обрешетку и укладывают кровельный материал.
• Коньковый прогон. Он представляет собой верхнюю часть крыши.
• Стропила. Они могут выполняться разных типов – наслонными и висячими. Каждое из таких стропил имеет свои особенности. Для мансардной крыши выбираются наслонные изделия.
• Внутренние опоры. Чтобы крыша была прочной и устойчивой, ее следует подпереть вертикальными балками.
• Слой изоляции. Между кровлей и стенами помещения укладывают пирог изоляции. Он включает несколько слоев. За счет этого соблюдается определенный температурный режим в мансардной комнате. В пирог заключают тепло-, гидро- и шумоизоляционные слои.

Зная устройство крыши, можно приступать основным работам. Фото возведения мансардной крыши своими руками (пошагово) помогут разобраться с этапами процесса.

Мансардная крыша своими руками: порядок монтажа

Устройство мауэрлата на мансардных крышах ничем не отличается от стандартного исполнения. Если дом сложен из бруса или бревен, в качестве мауэрлата можно использовать верхний венец. Его только предварительно обрабатывают пропиткой с высокими защитными свойствами.

Если стена сложена из пеноблоков, поверх нее устраивается армированный монолитный пояс. На кирпичной стене или сложенной из ракушняка, других подобных материалов, устройство такого пояса необязательно. На стену укладывается в два слоя гидроизоляция, а сверху — обработанный антисептипком брус — 150*150 мм или бревно. Его закрепляют вмурованными шпильками.

Как крепить мауэрлат и стропильные ноги к нему

При сборке всех элементов используют длинные гвозди — не менее 150 мм длиной. В наиболее ответственных местах соединять три и более элемента лучше на болты или шпильки с двусторонней резьбой. Желательно все стыки укреплять стальными накладками или уголками.

Первый способ

Установку стропил мансардной крыши делают двумя способами. Первый: собирают части на земле, потом в готовом виде поднимают наверх. Там первыми выставляют крайние конструкции, которые станут фронтонами. Их выставляют вертикально, закрепляют. Часто удобнее закрепить их длинными брусками, прибитыми к стене (временными).

В подготовленные углубления в мауэрлате (их делают с требуемым шагом) вставляются следующие собранные конструкции. Они выставляется строго вертикально, тщательно закрепляется. При необходимости устанавливают дополнительные временные распорки, которые фиксируют их в нужном положении. Устанавливаются боковые балки.

Как строить ломаную крышу таким способом, собирать узлы смотрите в видео ниже.

Второй способ

Второй метод — строительство ломаной крыши ведут последовательно собирая элементы прямо на месте. Это метод удобнее, если конструкция получается большая и в собранном виде ее можно поднять только с использованием специальной техники (крана).

Сначала настилаются балки перекрытия. К ним крепятся стойки и затяжки, ставятся временные распорки, удерживающие их в вертикальном направлении. Далее собираются стропильные верхние и боковые ноги, устанавливаются затяжки и укосины.

При монтаже соблюдается следующая последовательность действий: сначала устанавливаются и выставляются в нужное положение крайние элементы, надежно закрепляются. При необходимости используют временные распорки. Между ними натягивается леска, канат, шнурок, которые будут служить ориентиром при монтаже всех последующих элементов. Этот нехитрый ход позволяет получить идеальную геометрию (не забывайте проверять угол уклона, вертикальность или горизонтальность).

Поверх стоек крепят затяжки — бруски, к которым затем фиксируются боковые стропила и на которые устанавливается затяжка верхнего треугольника. Затяжки крепят при помощи металлических уголков. Так как балки получаются длинные, они провисают. Это в дальнейшем устраняется — после установки верхних стропильных ног — при помощи вертикальных балок фиксированной или регулируемой высоты. А временно их можно подпереть стойками (чтобы не тянули всю систему).

Один из этапов строительства мансардной крыши своими руками

Чтобы проще было выдерживать нужный угол при установке боковых стропильных ног, изготавливают шаблоны, по которым делают запилы. Но так как геометрия зданий, построенных своими руками, редко бывает идеальной, может понадобится корректировка. Для проверки получаемого угла наклона из нескольких досок сбивают еще один шаблон, которым проверяется правильность установки.

Если стандартной длины пиломатериала — 6 метров — не хватает, или заказывают требуемую длину (дорогое удовольствие) или наращивают. При наращивании к месту стыка прибивают две доски размером не менее 0,6 метра (по 30 см с каждой стороны от места стыка). Их прибивают гвоздями с двух сторон или используют болты.

Надежный способ наращивания стропил. Длина «заплатки» — не менее 60 см

После установки боковых стропил остается установить верхние. Для них тоже изготавливается шаблон, запиливается предварительно на земле, а устанавливается наверху.

Почти готовый каркас

Верхняя часть может быть сделана по-разному. Ее строение зависит от ширины основания. Как ее сделать, смотрите на фото ниже.

Как можно сделать верхний треугольник на ломаной крыше

Так как устройство мансардной ломанной крыши не предусматривает наличие конька, на затяжку посередине набивается брус, к которому крепятся укосы, фиксирующие треугольник в необходимом положении.

Верхняя часть фиксируется укосами, прибитыми к проложенному в середине брусу

Га этом можно считать, что мансардная крыша своими руками собрана. Остается смонтировать кровельный материал и заняться утеплением (можно в таком порядке, можно одновременно).

Оборудование вентиляции

Если вы собираетесь утеплять и отапливать мансарду, ее необходимо оборудовать принудительной вентиляционной системой. Холодное подкровельное пространство проветривается самостоятельно с помощью слуховых окон. В качественно утепленной мансарде естественная циркуляция воздуха затрудняется, отчего становится душно, сыро и некомфортно. Чтобы таких проблем не возникало, необходим монтаж:

Схема естественной вентиляции дома

Конькового аэратора. Это устройство, устанавливаемое вдоль конькового соединения. Через его систему отверстий нагретый воздух выходит наружу. Конструкция конькового аэратора не дает насекомым и влаге проникнуть под крышу.

Коньковый аэратор на мягкой кровле

Аэратор бутылочного типа

Расположение элементов принудительной вентиляционной системы на мягкой кровле

Работающая система принудительного вентилирования заставить воздух циркулировать с помощью конвекции – свойства теплого воздуха подниматься наверх, освобождая место для прохладного, забираемого с улицы. Это увеличит срок эксплуатацию стропильной системы, кровельного материала, защитит от плесени и сырости, а также создаст приятный микроклимат в мансарде.

Схема мансардной ломанной крыши с размерами

Существуют готовые чертежи мансардных крыш типового размера доступные для монтажа своими руками, если вы неопытный строитель, то надежнее всего будет остановится именно на таких вариантах.

Виды и типы мансардных этажей — габариты и размеры мансарды

Высота мансардного этажа определяет его тип (вид):

• полноценный этаж. Вертикальная стена выше 1,5 м.;
• мансарда. Высота меньшей из стен находится в пределах от 0,8 до 1,5 м.;
• полумансарда. Высота стены менее 0,8 м.

В зависимости от потребности жильцов можно обустроить комнаты на мансардных этажах различного функционального назначения.

Но, чаще всего там располагаются спальни и комнаты отдыха.

Если выдержано требование по высоте здания в 2,3 м., то согласно стандартам, прописанным в СНиП, площадь мансардного этажа не может быть меньше 16 м.кв. При этом спальня должна быть не менее 7 м.кв.

Если же высота стен мансардного этажа превышает значение в 2,3 м., то допускается строительство спальни меньшей площади. Обоснованием уменьшения площади служит большая общая кубатура (объем) комнаты.

Вооружившись этой теорией можно начинать строить мансардный этаж своими руками. Постройка дело не хлопотное, если есть подробная пошаговая инструкция.

Подготовительные работы

Начинать строительство мансарды необходимо с создания плана и оценки состояния несущих конструкций. В некоторых случаях фундамент не справится с дополнительной нагрузкой, например, если вы решили построить мансарду на старом доме. Чтобы основание не ушло в землю и не дало трещины, необходимо провести исследование и при необходимости укрепить фундамент.

Второй вопрос, который следует решить – определиться с типом конструкции будущей мансарды. Это значит выбрать форму крыши и материал отделки. От этого будет зависеть не только внешний вид фасада, но и размеры внутреннего пространства.

Составление проекта

Этап проектирования, с которого и должно начинаться любое серьезное строительство, является основополагающим для всей дальнейшей работы. От точности расчетов зависит не только конечный результат, но также экономия на стройматериалах и личном времени. Лучше сразу отнестись к созданию проекта мансарды серьезно, чтобы потом не тратить средства на исправление собственных ошибок.

Прежде всего необходимо проанализировать специфику планировки здания, на котором будет пристраиваться мансарда. Анализ должен включать размеры стен будущей конструкции, форму крыши, материалы отделки, расположение окон, дверей, балкона, лестницы и т.д. Важно учесть каждую мелочь, вплоть до того, какие розетки вы будете устанавливать и какие приборы к ним будут подключены.

Помочь в составлении плана мансарды может соответствующий СНиП, где подробно изложены нормативы и требования к строительству. Например, линия стыковки крыши и стены фасада должна находиться не меньше чем в 150 см от пола чердака.

Чему следует уделить особое внимание при создании проекта мансарды:

1. Геометрия кровли – имеется в виду двускатная, четырехскатная, вальмовая или другая. Правильно рассчитанный угол наклона гарантирует удобство эксплуатации и просторность мансарды. Так, чем больше угол, тем меньше будет оставаться полезной площади под крышей, соответственно уменьшение угла наклона позволит сделать мансарду более просторной. Однако слишком пологая крыша будет накапливать снег, дождевую воду и опавшие листья, поэтому этот момент надо тщательно продумать. Разобраться поможет соответствующий СНиП, где описаны нормы наклона крыши для каждого региона страны в зависимости от погодных условий.
2. Продумайте возможность совместного использования инженерных систем дома и крыши.
3. Выберите подходящие материалы для строительства. Помните, экономить можно и нужно, но далеко не на всем подряд. При обустройстве мансарды следует отталкиваться от небольшой массы материалов, чтобы не перегружать несущие стены, перекрытия и фундамент.
4. Если вы сомневаетесь, что сможете сделать каркас кровли или правильно рассчитать и установить стропильную систему, есть смысл нанять специалистов. А вот на укладке кровельного пирога и отделке мансарды можно сэкономить, занявшись этой работой самостоятельно.
5. Выбирая круглосклонную кровлю для мансарды, учитывайте, что для такой конструкции нужен специальный гидроизоляционный материал и утеплитель. Поскольку мансарда является жилым помещением, то условия там нужно создать соответствующие.
6. Финишное покрытие крыши – обычно мансарды покрывают шифером или черепицей. Лучше использовать керамическую черепицу, поскольку металл плохо удерживает тепло и сильно шумит во время дождя (града).
7. Лестница на мансарду может располагаться снаружи или внутри дома. Если вы строите лестницу снаружи, учитывайте, что тогда для лучшей теплоизоляции помещения следует сделать предбанник или хотя бы установить двойную дверь. Внутренние лестницы намного удобнее, но отнимают полезную площадь. Одним из самых экономичных вариантов является потолочная выдвижная лестница, которую при необходимости можно опустить на шарнирах или убрать наверх. Винтовые лестницы тоже экономят пространство, но гораздо сложнее в исполнении.

Данные пункты должны лечь в основу проекта мансарды, и если вы их обозначите, работать будет значительно проще. Если вы никогда не занимались подобной работой, рекомендуем ознакомиться с проектами мансард на сайтах компаний-застройщиков или частных фирм, чтобы не упустить какую-нибудь важную деталь.

Расчет стропил

Расчет стропильной системы крыши должен быть выполнен очень точно и со знанием дела, поскольку от него зависит, выдержат ли несущие стены нагрузку мансарды. В зависимости от угла наклона стропил и конфигурации крыши нагрузка изменяется. Если вы сомневаетесь в мощности стен, их лучше сразу укрепить или выбрать не слишком тяжелую конструкцию кровли.

Установленные строительные нормы помогут выполнить инженерный расчет стропильной системы:

Самым распространенным вариантом крыши для мансарды является двускатная ломаная кровля, однако в этом случае нагрузка на стены будет значительно больше, чем, скажем, у односкатной конструкции. Но преимущество ломаной кровли в том, что она обеспечивает максимально возможную полезную площадь мансарды. Вне зависимости от выбранного типа крыши необходимо создать мощный каркас с достаточным количеством несущих опор, способных выдерживать вертикальную и горизонтальную нагрузку.

Строительство мансардного этажа (мансарды)

Как полезная площадь мансарды зависит от угла наклона крышиПрежде чем приступить к строительству нужно создать проект мансардного этажа. Проект можно сделать самостоятельно или обратиться к профессионалам.

Отметим, что строительство мансарды своими руками вполне по силам каждому. А вот учет всех определяющих факторов и расчет нагрузок осуществить без специальных знаний довольно трудно.

Для начала выясним, что влияет на проект мансарды.

Выбрать внешний вид мансардной крыши довольно сложно, т.к. на это влияет ряд факторов:

• визуальный эффект. Прежде всего, в расчет берутся субъективные ощущения. Окончательный выбор может пасть на другую модель, но стартовая отметка находится здесь;

• жилая площадь. Стропильная система двухскатной крыши «крадет» площадь и создает «глухие» зоны, а вот вальмовая крыша позволяет использовать почти все пространство мансардной надстройки;

• финансовые возможности. Односкатная крыша – наиболее дешевый вариант;

• кровельный материал. Некоторые виды кровельного материала могут применяться в том случае, если выдержан определенный угол уклона крыши. Например, для черепицы угол должен составлять не менее 25о, а для профнастила ПК-100 (высота волны 100 мм.) достаточно 3-4 о;

• общая архитектура здания;

• ветровая и снеговая нагрузка. Снег должен сползать с кровли;

• состояние несущих стен и фундамента. О состоянии несущих стен можно судить после визуального осмотра. Наличие трещин говорит о проблеме. Использование пористого материала при строительстве дома снижает способность стены выдержать нагрузку, создаваемую мансардой. Судить о фундаменте сложно. Но зная его вид и то, какие материалы и технология использовались при его строительстве можно рассчитать, какую нагрузку он способен выдержать;

• устройство внутренних коммуникаций и простота подключения к ним;

• выбор окон. Установка специальных мансардных окон (наклонные окна – сдвижные, поворотные, раздвижные) осуществляется непосредственно в стропильную часть. Они более дорогие, но позволяют обеспечить лучшую вентиляцию. Чтобы установить вертикальные окна нужно строить стены или фронтоны. Площадь поверхности светопропускающих конструкций должна составлять не менее 12,5%;

• выбор материала для строительства. Наиболее дешевым и популярным вариантом выполнения работ является применение дерева. Технология каркасного строительства достаточно проста. Ошибочно считать, что возводить деревянный мансардный этаж недопустимо. Согласно СНиП 21-01-97 использование деревянных конструкций при строительстве мансардного этажа допускается при должной обработке древесины и высоте здания до 75 м.

• сложность расчетов. При строительстве односкатной кровли нагрузки на несущие стены распределяются неравномерно. Игнорирование этого факта приведет к оседанию стен и разрушению фундамента.

Основные формы крыш представлены на рисунке.

Какие формы крыш существуют (виды, типы)

Нюанс. Чем меньше угол в месте примыкания крыши к стене, тем больше полезной площади получится.

Некоторые проекты домов с мансардным этажом представлены на фото.

Варианты оформления мансардного этажа

Перед началом работы у вас на руках должны быть рисунок, эскиз, схема или чертеж со всеми размерами.

Представленные ниже чертежи домов с мансардой дадут представление о том, что нужно наносить на схемы.

Чертежи домов с мансардой — схема 1Чертежи домов с мансардой — схема 2Чертежи домов с мансардой — схема 3

Методика постройки мансарды своими руками

Каким бы ни было здание, и для каких бы целей оно не использовалось, в большинстве случаев в нем можно обустроить мансарду, которая бы служила в качестве рабочего или жилого помещения. Технология строительства подразумевает учет всех возможных нюансов и включает ряд этапов.

Итак, если строим мансарду своими руками – поэтапный показ строительства поможет правильно организовать работу на основных стадиях процесса:

• составление проекта;
• разборка старой кровли;
• укрепление несущих и промежуточных стен верхнего этажа;
• выполнение качественной гидро- и теплоизоляции потолка нижнего этажа;
• установка мансардных перегородок и стен;
• возведение крыши над мансардой, ее отделка и теплоизоляция;
• монтаж оконных рам;
• внутренняя отделка и декор мансардного помещения.

Четкое соблюдение очередности возведения мансарды позволит выполнить строительство в соответствии со всеми правилами безопасности.

Расчет площади мансардного этажа

Возможность использовать чердак под жилую площадь рассчитывается по формуле

А – суммарная площадь помещений, высота которых превышает 2,5 м;

В – суммарная площадь помещений, высота которых находится в пределах от 1,1 до 2,5 м.;

С – суммарная площадь помещений, высота которых находится в пределах от 0,8 м до 1,1 м.

0,7 – поправочный коэффициент. Говорит о том, что теоретически эта площадь может быть использована, но с существенными ограничениями.

Уменьшить количество неиспользуемых квадратных метров можно, если поднять стены на высоту более метра. Достигается это посредством строительства аттиковых стен. Аттиковые стены мансардного этажа – это надстройка над несущими стенами.

Аттиковые стены мансардного этажа

Материал подготовлен для сайта www.moydomik.net

Преимущества ломаной конструкции

Решая обустроить мансардное помещение, нужно знать особенности его постройки. К преимуществам мансардных комнат относятся:

• На чердаке появляется дополнительная комната. Ее можно оборудовать в зависимости от вкусовых предпочтений и назначения.
• Небольшие затраты. Постройка мансардного помещения не встанет в большую сумму. Такая работа будет равноценна возведению пристройки у дома. При этом полезная площадь дома расширяется.
• Отличный вид из окна. Привлекательные пейзажи за окном чердачного помещения никого не оставят равнодушным.

Если рассматривать минусы устройства мансарды, следует вспомнить о необходимости дополнительного обогрева комнаты.

Конечно, мансарду можно обустроить даже, своими руками построив обычную треугольную крышу. Но из-за крутизны скатов чтобы потолок поучился, высота такой крыши должна быть очень большой. Это не экономично, а также нецелесообразно, ведь кровля с изменяемым углом скатов позволяет более эффективно распорядиться имеющимся пространством.

Более пологая верхняя часть делает потолки более высокими. Согласно строительным нормам, если расстояние от пола до конькового соединения менее 2,5-2,7 метров, помещение не считается жилым, его нельзя называть мансардой, это скорее просто чердак. Конструкция ломаной крыши имеет следующие преимущества:

• Возможность обустроить более высокие потолки.
• Высокий уровень защиты от атмосферных осадков, ветра.
• Легкий сход снега со скатов.
• Помогает сберечь тепло.
• Рациональное использование подкровельного пространства.

Разница между треугольной двухскатной и ломаной крышей

Ломаная крыша с мансардными окнами

Устройство мансардного этажа (мансарды)

Далее переходим непосредственно к строительным работам или к реконструкции (переделка чердачного помещения в мансардный этаж). Для тех, кто хочет переделать чердак в мансарду нужно выполнить демонтаж старого покрытия.

Затем устанавливается стропильная система, для которой понадобятся:

1. бревно (диаметр не менее 180 мм) или брус (лучшее клееный, размерами 80х80 или 100х100);
2. доска (40х1500) для обрешетки;
3. метизы, обожженная проволока, анкера или арматура. Для того, чтобы выполнить надежное крепление всех элементов;
4. балки перекрытия. По ним будет настилаться чистовой пол;
5. готовая лестница на мансардный этаж. Она может располагаться снаружи мансарды или внутри. Наружное размещение создает неудобства при пользовании ею в холодное время года и в дождь. Внутреннее крадет полезную площадь нижнего этажа. Компромиссом может служить винтовая лестница. Даже в самое маленькое помещение устанавливается компактная складная или выдвижная лестница.
6. кровельный материал;
7. защитные пленки;
8. теплоизоляционный материал;
9. материал для отделки стен и потолка.

Лестницы на мансардный этаж

Стропильная система мансардного этажа – технология устройства

Устройство стропильной системы начинается с монтажа мауэрлата, затем собираются и устанавливаются стропильные ноги. Собирать их проще на земле. Установка начинается с двух противоположных ног. Затем между ними натягивается веревка. Она регулирует точность установки.

Стропильная система мансардного этажа

После установки каркаса стропильной системы ноги скрепляются между собой. Т.е., набивается обрешетка. Шаг обрешетки зависит от вида кровельного материала.

Рекомендуем: пошаговое описание технологии устройства мансардной крыши частного дома

Процесс строительства мансардного этажа — видео

Каркас готов. Правильно выполненный кровельный пирог имеет вид, представленный на рисунке.

Окна на мансардном этаже

Мансардные окна устанавливаются между стропилами. Чтобы крепление было более надежным, в месте установки окна (вверху и внизу на стропильной системе) устанавливаются горизонтальные перемычки из бруса.

Утепление мансардного этажа

Необходимо позаботиться об энергосбережении. Отсутствие воздушной прослойки, создаваемой чердаком, увеличивает теплопотери через крышу мансарды.

Утепление мансардного этажа, паро- и гидрозащита важные этапы обустройства 2-го этажа мансардного типа. Это связано с тем, что мансарда – жилое помещение со своим микроклиматом.

В качестве утеплителя профессионалы советуют применять базальтовую вату – она принимает любые формы и заполняет полностью пространство. Толщина утеплителя – не менее 200 мм. С двух сторон вата должна быть защищена – от влаги, попадающей из внешнего окружения – пленкой гидробарьера. Изнутри от пара – пленкой паробарьера. Монтаж пленок также имеет свои нюансы.

Они во многом определяются параметрами самой пленки и видом кровельного материала.

Устройство кровли мансардного этажа

После утепления приступают к монтажу кровельного материала. Для этих целей используется металлочерепица, профнастил, битумная черепица, натуральная и полимерпесчанная черепица, ондулин, шифер и даже такие необычные материалы как дерн и камыш.

Отделка мансардного этажа

Завершающий этап создания практичной и красивой мансарды — внутренняя отделка и декоративное оформление комнаты.

Общий дизайн зависит от индивидуальных предпочтений. Однако, некоторые факторы непосредственно влияют на интерьер мансардного этажа. Их нельзя не учитывать, если хотите, чтобы создаваемые помещения были комфортны и функциональны.

Первый фактор – это материал, из которого строятся стены мансарды.

Если мансардой обустраивается дача, коттедж, загородный дом или строение, которое эксплуатируется периодически, нужно использовать фанеру, ОСБ. Затем они закрываются декоративной отделкой.

В жилом доме стены можно строить из гипсокартона с последующей отделкой или непосредственно из деревянной вагонки.

Вторым фактором является высота стены.

Чтобы иметь возможность свободно перемещаться, рекомендуется расставлять мебель по периметру комнаты с учетом высоты аттиковой стены.

• при высоте стен до 0,5 м. обычно создаются глухие зоны. Использовать их можно с пользой, если установить в них тумбочки, полки, встроенные шкафы.

• при высоте до 0,8 м – под стену помещают кровать. На ней удобно спать, сидеть, а вставая, вы отдаляетесь от стены и не рискуете повредить голову о потолок;

• при высоте 1,3 м. – под стеной можно оборудовать рабочую зону со столом;

• если стена в рост человека – свободно ходить можно по всему периметру помещения.

Организация пространства на мансардном этаже

Свои нюансы имеет и обустройство ванной комнаты в мансардном этаже. Приведенная ниже схема санузла в мансарде содержит рекомендации относительно размещения комнате необходимых предметов.

Схема санузла в мансарде — 1

Схема санузла в мансарде — 2

Создание проекта

Безусловно, постройка мансарды невозможна без предварительных проектных работ. На данном этапе разрабатывают внешний вид всей постройки, просчитывают нагрузки на несущие конструкции и фундамент с учетом типа материалов для возведения стен и кровельного каркаса. Как правило, такую работу лучше доверить профессионалам, поскольку без необходимого опыта составить подробный и грамотный проект крыши частного дома очень трудно.

Кроме того, перед тем как построить мансарду на даче или в частном доме по избранному проекту, необходимо пройти процедуру согласования с контролирующими органами и службами, чтобы избежать возможных проблем во время оформления недвижимости. Строительство пройдет быстрее, если будет разработан корректный и качественно рассчитанный проект.

Мансардная крыша дома своими руками

Если вы хотите знать, как правильно монтируется мансардная крыша дома своими руками, мы готовы рассказать вам об этом. Практически каждый третий собственник дома организовывал строительство самостоятельно. Но стоит помнить, что этот этап чаще всего — самый сложный среди остальных работ.

Для того чтобы правильно организовать процесс, необходимо сразу понять, какие могут возникнуть сложности, чтобы затем успешно с ними справиться или вовсе избежать. Поэтому предварительно следует изучить различные материалы, в которых рассказывается об устройстве конкретных крыш, монтаже и порядке работ. В таком случае мансардная крыша дома своими руками станет для вас понятным процессом, и у вас не возникнет проблем.

Какие могут быть варианты?

От того, какой будет форма крыши, зависят многие факторы, в частности:

• количество материала;
• схема монтажа;
• сложность работ.

Крыша в свою очередь может быть:

• ломаной;
• односкатной;
• двух- или четырёхскатной;
• многощипцовой.

Второй вариант наиболее прост для исполнения, а также позволяет значительно сэкономить материалы. Для подобной крыши вы легко сделаете каркас, но чтобы сделать в ней мансарду, необходимо тщательно рассчитать угол наклона — а это могут только профессионалы.

Что касается двухскатной крыши, она, пожалуй, является наиболее популярной. Под ней легко можно разместить комнаты для проживания. Четырёхскатная крыша более сложна в исполнении ввиду большого количества составных элементов. Поэтому вы должны заранее знать, какая вам нужна мансардная крыша дома своими руками.

Порядок выполнения работ

Пошаговая инструкция, по которой должны выполняться все работы, выглядит следующим образом:

1. Сначала вы определяете размеры здания, чтобы затем подготовить эскиз крыши;
2. После этого происходит закупка материалов;
3. Затем вы должны закрепить мауэрлат;
4. И только в конце осуществляется непосредственно монтаж каркаса, а затем кровли.

Необходимо заранее рассчитать, где будет находиться вентиляция, а также обеспечить гидроизоляцию: так вы избежите многих проблем, которые могли бы возникнуть. Непременно стоит посмотреть материалы, касающиеся проведения работ, подробно изучив их, — тогда вас не разочарует мансардная крыша дома своими руками.

Источник: mykrovlya.ru
