Какие требования к строительству котельной в частном доме

Изучив все требования нормативной документации, можем приступать к проектированию топочной и расстановке оборудования. Если вы планируете обустраивать котельную в частном доме своими руками, то необходимо заранее составить список теплосиловых агрегатов и выяснить их размеры. Тогда получится обыграть варианты компоновки на бумаге – нарисовать план комнаты и расставить технику разными способами.

Перейдем непосредственно к рекомендациям, как уместить оборудование внутри котельной:

1. Если осталась возможность поменять габариты помещения, старайтесь уйти от квадратной формы в плане. Поскольку водонагреватели и другие элементы располагаются вдоль стен, середина квадратной комнаты останется свободной, то есть, неиспользуемой.
2. Удачное решение – прямоугольное помещение с окном и дверью на противоположных коротких стенах. Еще вариант: вход и окно сделаны в смежных перегородках, а оставшиеся 2 стены и 2 угла займет оборудование.
3. При недостатке места выбирайте малогабаритные либо подвесные агрегаты. Примеры: настенный бойлер горизонтального монтажа или напольный вытянутый кверху бак типа slim.
4. Как рационально использовать площадь возле окна: установите рядом невысокое напольное оборудование, например, газовый стационарный теплогенератор. Если удачно расположить дымоход, труба почти не перекроет световой проем.
5. Старайтесь максимум агрегатов развесить по стенам на высоте 1.6…2 м, под ними уместится коллектор теплых полов и остальная разводка отопления.
6. Громоздкий теплоаккумулятор задвиньте в угол, но оставьте просветы 5—10 см для прокладки трубопроводов обвязки.
7. Любой напольный котел можно поставить боком вплотную к стене. Тогда с другой стороны останется проход для обслуживания и чистки дымохода, как показано ниже на видео.

В широкой котельной неизбежно останется свободное место, поскольку все агрегаты располагаются вдоль стен

Требования к котельной 2021 -2022 году

Сложнее всего разместить в котельной 2 напольных габаритных котла, например, дизельный + пеллетный с бункером. Попробуйте их расположить около длинной стены без окна, там же выполните сборку схемы отопления. Между котлами и другим оборудованием оставьте проход 0.6 м. Рассмотрите вариант компоновки возле противолежащих стен или друг против друга, но тогда придется тянуть магистрали через помещение.

Остаток площади вдоль простенков и перегородок отдайте под систему водоочистки с гидроаккумулятором. Если вам удалось применить только настенные тепловые агрегаты, в котельной останется место для разных полезных вещей – раковины, небольшой ванны для обуви или стиральной машины.

Заказчику на заметку

Мы не ставим своей целью публикацию всего пакета документов, входящих в проекты отопления, водоснабжения и канализации (ОВК). Здесь нужно отметить, что многие проекты представляют собой многостраничные документы с большим количеством чертежей и схем различного формата. Поэтому полная публикация проектов в интернете в удобном для всех пользователей формате не только затруднительна, но и нецелесообразна.

Если вы заинтересованы в разработке проекта котельной своего коттеджа или загородного дома, или у вас есть вопросы по его созданию, то лучше обратиться к нашим специалистам по телефону (495) 739-37-79.

Разъяснения по телефону или личная встреча с нашими инженерами помогут быстрее определить пути решения вашей задачи.

Некоторые тонкости и нюансы

Вопрос о том, какую котельную выбрать для частного дома, решается на стадии разработки проекта

Все требования к отопительному устройству сводятся в одну таблицу и анализируются по степени важности

Эта работа, проектирование, сложная и трудоемкая. Необходимо рассчитать размеры помещения, комплектацию обвязки котла, продумать вопрос вентиляции и прочие параметры.

Весь объем работ нужно сделать с учетом действующих нормативов в строительстве. В разработке проекта участвуют теплотехники, электрики и специалисты по системам управления.

Каждый выполняет не только свою часть работы, но и участвует в формировании комплексного решения.

Когда принимается решение об установке мини котельной для частного дома, то для этого должны быть веские экономические основания и составлен проект.

Размер отопительной установки приходится брать в расчет при дефиците площади в доме. В любом случае, дверь в помещение должна быть укрепленной.

Профессионально разработанный проект обеспечивает высокий КПД системы, ее безопасность и долговечность. На фото представлен газовый котел с автоматическим управлением.

Характеристики и применение шамотного кирпича

Егор про Какую газовую колонку лучше купить. А мы два года назад установили в дом газовую колонку Mora, качеством очень довольны. Греет …Подробнее

Люба про Использование георешетки для создания парковки или стоянки. нужна геопарковка 120 кв.м. Сколько стоит?Подробнее

Резервный источник теплоснабжения —дизельный котел Buderus Logano G215-95 WS

В качестве резервного источника теплоснабжения устанавливается чугунный напольный дизельный котел Buderus Logano G215-95 WS.

В качестве горелочного устройства резервного чугунного котла предусмотрена горелка Logatop DE 1.3H-0056, работающая на дизельном топливе. Мощность резервного котла подобрана с учетом поддержания температуры воздуха во всех помещениях +5…+10 °С. При работе системы теплоснабжения только от резервного источника системы вентиляции и горячего водоснабжения следует отключить.

Отведение продуктов сгорания предусмотрено от настенных котлов Logamax GB 162-100 через коаксиальный пластиковый дымоход фирмы Buderus и от жидкотопливного котла Logano G215-95 WS через двухстенный теплоизолированный дымоход из нержавеющей стали. Каналы дымохода требуется вывести в шахте строительного исполнения выше конька кровли не менее, чем на 0,5 м или на линии 10° уклон от конька при установке на удалении от конька. Согласно СП 41-104-200, устройство зонтов, дефлекторов и других насадок на дымовых трубах не допускается.

Выполнить отвод конденсата из дымохода и котлов в приямок.

Приток воздуха в котельную для оптимального процесса горения осуществить с помощью жалюзийной решетки в нижней части наружной двери или нескольких решеток в наружной стене котельной. Монтаж решеток выполняется силами Заказчика.

Общие требования к помещению для установки газового котла в частном доме

Риски, связанные с газовым отоплением – пожарная опасность и утечка газа. Для установки оборудования нужно получить разрешения местной администрации, газовых и пожарных служб. Какие предъявляются требования к помещению для установки газового котла в частном доме?

Нормативы

Требования к установке газового котла в частном доме регламентируются следующими документами:

• СНиП и ДБH от 2001 г.;
• СНиП II-35-76 и 42-01-2002;
• 41-104-2000 СП.

Особенности газового оборудования – пожарная опасность и взрывоопасность. Кроме этого утечка газа может привести к отравлению жильцов. Правила установки газовых котлов в частных домах учитываются в процессе проектирования отопительной системы, при монтаже и настройке (о схемах отопления частного дома с газовым котлом).

Общие правила

Общие требования – объем помещения для установки газового котла в частном доме, освещенность, вентиляция. Нормативный метраж оконного проема – 0,03 квадрата на метр кубический минимум. Мощность вытяжки должна быть втрое больше суммарного объема перегоняемого за час воздуха в обычной комнате. Обязательно наличие в котельной окна с форточкой и двери на улицу.

• при мощности котла до 30 киловатт – 7,5 кубометров;
• до 60 киловатт – 13,5;
• свыше 60 – минимум 15 кубометров.

Для газовых котлов свыше 6 киловатт на каждый киловатт добавляют 0,2 кубометра помещения. Требования к газовому котлу на кухне: подсоединение к газовой магистрали выполняется шлангом в металлической оплетке; нельзя для дымохода использовать гофрированную трубу, только стальную оцинкованную (как правильно сделать дымоход для газового котла). Желательно наличие датчика утечки газа.

Перед покупкой и установкой котла необходимо оформить разрешение от Гостехнадзора и пожарников. При отсутствии техусловий для установки газового котла в частном доме эти инстанции вправе отказать в оформлении разрешения.

При самовольной установке владелец подвергается штрафу.

Рекомендуется перед установкой проконсультироваться с пожарным инспектором, т.к. в разных районах могут быть свои нюансы, а нормы видоизменяются со временем. У владельца должны быть в наличии паспорт котла и сертификат соответствия.

Детализация требований

Где можно устанавливать газовый котел в частном доме, допускается ли установка котла вне помещения котельной?

Для размещения подходит любая комната на любом этаже при условии, что мощность отопительного оборудования (котел + бойлер косвенного нагрева + отопительные приборы) в сумме не превышает 150 киловатт, а высота потолка – не менее двух метров. То есть, настенный агрегат можно повесить в кухне, для напольного понадобится котельная.

Требования к помещению, где установлен настенный газовый котел:

• требования к стене для настенного газового котла: капитальная огнеупорная, предел огнестойкости материала – ¾ часа. Перегородка должна выдерживать вес агрегата (гипсокартон исключается);
• планировка такова, чтобы при возгорании пламя не распространялось в соседние комнаты;
• расстояние от пола – не меньше 80 сантиметров, до потолка – не меньше полметра;
• объем кухни – не менее 7,5 кубометров;
• обязательно: окно и дверь, открывающаяся на улицу (на балкон).

Для притока воздуха из соседней комнаты в стене или двери делают отверстие не меньше 0,02 квадрата, забирают решеткой. Если облицовка стен выполнена горючим материалом (пластик, обои), перед монтажом котла участок для него зашивают негорючей прокладкой 3-миллиметровой толщины. Агрегат крепят так, чтобы между корпусом и стеной оставалось 4 см минимум.

Если объем комнаты меньше указанного, устанавливать больше двух отопительных приборов или бойлеров запрещается (бойлер косвенного нагрева — схема подключения к газовому котлу). Котлы, работающие на естественной циркуляции, устанавливают только в подвальных помещениях.

Напольный газовый котел, требования к установке:

• площадь помещения для газового котла в частном доме – минимум 4 квадрата;
• высота потолка – от 2,5 метров;
• ширина наружной двери – 0,8 метра минимум;
• облицовка стен – из негорючих материалов;
• расстояние до стен – не меньше полметра.

Вентиляционное отверстие оборудуют под потолком, на удалении от дымохода (что такое коаксиальный дымоход для газового котла). Дымоход должен быть герметичным, верхняя часть – выше уровня кровли. Сечение – больше отводящего патрубка котла.

Расположение газового котла в частном доме должно быть таким, чтобы к рабочим узлам был свободный доступ в случае необходимости ремонта и для обслуживания.

Материал пола: бетонная стяжка, камень и т.д. (прочный и негорючий). Запрещается хранить в котельной и поблизости легковоспламеняющиеся материалы.

Нормативные документы

Сразу стоит определиться с нормативной базой. До середины 2003 года действовали нормы СНиП №2.04.08-87. С 1 июля 2003 года вступил в силу СНиП 42-01-2002. Все требования и нормы по устройству котельных в частном доме необходимо брать из этого документа.

Знать нормативы желательно, хоть проект котельной в частном доме должен быть составлен специализированной организацией. Так вы сможете определиться с возможностью и невозможностью установки того или иного отопительного оборудования а также с тем, какие работы вам предстоят, чтобы подогнать имеющиеся или строящиеся помещения к нормам. При каждом затруднении или спорном вопросе стоит сходить в проектный отдел газоснабжающей организации и поговорить с ними. Есть масса нюансов, связанных с особенностями каждого дома, которые можно решить только привязываясь к плану дома или его проекту.

Варианты обустройства

Отдельные типы имеют прямую зависимость от видом отопления, системы подачи, топлива и габаритов всей постройки. Отталкиваться необходимо от массы факторов. Это и объем котельной для газового котла, нормы в частном доме, параметры комплектующих (насосы, радиаторы, объем водных масс), расположение зоны.

Посмотрим, как решения предусматривает современный строительный рынок. И какие из них будут самыми оптимальными в той или иной ситуации.

Модульный тип

Особый вид, который представляет собой сразу собранную конструкцию. Габариты небольшие, в пределе 2.5 м. Соединяется со зданием с помощью специальной трубы, которая покрывается специальным утеплением. Ведь при наших зимах значительных расход тепла в этой точке будет обеспечен. Работает на различном виде топлива, чаще всего на дизельном. Хотя допускается и газ, и твердое топливо.

Имеет специальное покрытие, которое удерживает тепло, но может обогреть постройку лишь небольших размеров. Обычно устанавливается лимит до 1.3 тысяч кубических метров.

Главная особенность – возможность смены дислокации. Такую конструкцию можно в любой момент отключить и перевезти в другое место.

Итак, какой должна быть котельная в частном доме, стандарты при газовом оборудовании. Требования уже жестче. Все те же 15 кубов при общей площади не менее 6 м2. При этом поверхность стен, пола, потолка обязана не допускать возгорания. Причем не только при нагревании до определенной температуры, но даже и под воздействием открытого пламени.

Это элементарные правила пожарной безопасности.

Все двери открывают сугубо наружу, и их размер должен достигать хотя бы 80 см. Стоит уточнить, что функционировать должна также система вентиляции, чтобы в случае необходимости допустим был слив излишней воды.

Минимальное расстояние от устройства до ближайшего окна – один метр. Следует также отметить, что, хотя сам монтаж больших котлов в отдельной постройке подразумевает установку только у глухой стены, он должен быть расположен не в упор к ней. Самый маленький возможный промежуток составляет 30 см.

Электрокотельная

Это щадящий вид. Можно смело игнорировать повышенные требования к вентиляции, ведь не выделяется серьезных запахов, газов и прочих отходов при работе. Этот бойлер разрешается ставить даже внутри жилья, никаких препятствий нет. Электричество опасно лишь перепадами, поэтому в обязательном порядке ставится предохранитель и заземляются выходы и клеммы. Такой регламент подразумевается при работе со всеми электроприборами высокой мощности.

Все техусловия по объему помещения для котельной электрического типа в частном доме гораздо проще, чем для газа. Но стоит помнить и о том, что в итоговом ценовом значении газ обходится значительно дешевле. И эта колоссальная разница в перспективе легко перекрывает недостатки, связанные с излишними трудностями при монтаже. Через пару лет все затраты легко окупаются на экономии посредством цены топлива, ведь энергия у нас в стране влетает в копеечку.

Котел на твердом топливе

Тут есть парочка своих особых моментов. В первую очередь, площадь возрастает, вместо привычных 6 квадратов необходимо уже 8. А также рабочая зона вокруг котла снижается до 10 см.

В остальном, отличия не слишком большие

Только большее внимание уделяется огнеупорности покрытия и стен. И если нет доказательств, что отделка не воспринимает открытый источник огня, то понадобится еще одна мера защиты

Это лист стали, который наносится по всему пространству толщиной более 2.4 мм. Крепится любым удобным образом на усмотрение домовладельца.

Дизельный

Это самый опасный вариант. У таких моделей есть привычка при неправильной эксплуатации возгораться и даже взрываться. И если минимальный размер котельной в частном доме СНиП определяет как 6 или 8 м2, то в этом случае придется прибавить еще 1 м. Но только в случае, если горелка располагается близко к стене. Ведь до опоры должно быть не менее метра.

Причем в эту зону нужно еще и поместить резервуар с водой, которой в экстренном случае заливает помещение. А значит, придется еще сильнее увеличивать конечную площадь, чтобы не перекрыть доступ к котлу.

Нормы и требования по эксплуатации

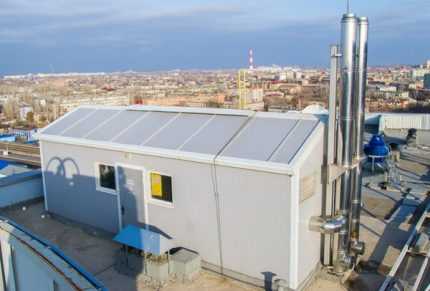

Требования относительно проектирования и монтажа крышных котельных есть, но они минимальные. Все они основаны на обеспечении безопасности в ходе эксплуатации конструкции.

В частности, регулярно необходимо выполнять следующие действия:

• Нужно постоянно проверять приточно-вытяжные клапаны, за счет которых осуществляется вентиляция котельной.
• Необходимо еще на этапе проектирования предусмотреть установку датчиков, фиксирующих любые возгорания, утечку газа и прочие внештатные ситуации. Кроме того, нужна установка газоизолирующего фланца, способного отключить всю систему в случае пожара.
• Крыша многоэтажного дома должна быть оборудована сигнализацией, которая тут же начнет оповещать окружающих звуковыми и световыми сигналами о пожаре в котельной.
• Котельная должна быть оборудована окнами и дверьми, выводящими прямо на крышу. Также нужен специальный пожарный лифт и служебный выход. Освещение котельной должно соответствовать нормам.
• Для каждого газового котла должна проектироваться отдельная дымоотводная труба, и все они должны быть одинаковой высоты. Расстояние между трубами может быть любым.

Для обеспечения более стабильной и безопасной работы котлов на крыше следует провести к ним отдельную ветку электричества. Это позволит нивелировать возможные скачки напряжения по дому, которые могут привести к выходу из строя всей отопительной системы.

Также желательно предусмотреть альтернативный вариант электропитания, в частности, приобрести дизельный генератор.

По правилам техники безопасности, труба дымохода должна быть как минимум на 2 метра выше, нежели высота крыши самой котельной

Запрещено устанавливать газовую котельную непосредственно над жилыми квартирами. Между ними и крышей нужно сделать технический этаж, чтобы соблюсти обязательный перечень условий относительно котельных. Газовые агрегаты можно ставить только на пол, изготовленный из железобетонных плит.

Помните, что котельная работает достаточно шумно, поэтому важно произвести в ней звукоизоляцию. Как только котельная спроектирована и установлена, необходимо организовать периодическое ее обслуживание. Для этого достаточно нанять одного-двух человек

Периодически также с проверками будут приходить работники газовой службы, которые будут контролировать состояние эксплуатируемого оборудования

Для этого достаточно нанять одного-двух человек. Периодически также с проверками будут приходить работники газовой службы, которые будут контролировать состояние эксплуатируемого оборудования

Как только котельная спроектирована и установлена, необходимо организовать периодическое ее обслуживание. Для этого достаточно нанять одного-двух человек. Периодически также с проверками будут приходить работники газовой службы, которые будут контролировать состояние эксплуатируемого оборудования.

Установка котлов на твердом и на жидком топливе: требования

В основе своей, правила по обустройству помещений одинаковы независимо от того, на каком виде топлива они работают. Несмотря на этот факт, имеется ряд отдельных требований в плане обустройства дымохода, а также обустройства места для складирования топлива. Как правило, требования упомянуты в паспорте, и они сводятся к следующему:

• Рабочая толщина дымохода не должна быть меньше размеров выходного патрубка, причем на всей его длине.
• В конструкции дымохода должно быть наименьшее количество колен, при этом он должен быть прямым.
• В нижней части стены необходимо оборудовать отверстие для приточной вентиляции, из расчета 8 см. квадратных на один киловатт мощности.
• Продукты сгорания могут выводиться либо через кровлю, либо через стену.
• Ниже уровня дымохода следует расположить специальное отверстие для прочистки, облегчающее процесс ревизии и обслуживания.
• Дымоход монтируется из негорючего и газонепроницаемого материала.
• Котел следует установить на негорючее основание, тем более, если полы в помещении деревянные. Сначала на пол укладывается асбест, затем листовой металл и лишь потом — котел.
• Если котел на угле, то к нему предъявляются дополнительные требования, так как угольная пыль считается взрывоопасной.

Следует также обратить внимание на то, что дымоход можно выводить, как через кровлю, так и через стену с применением негорючего проходного узла. Здесь следует упомянуть о котлах, работающих на жидком топливе

Их функционирование связано с рядом недостатков, которые необходимо учитывать. Во-первых, они издают много шума, а во-вторых, от них исходит специфический запах горючего материала. Естественно, что такой котел вряд ли можно устанавливать в кухне, да и в жилых помещениях (а также в нежилых, но в пределах дома), просто не имеет никакого смысла. Для таких котлов необходимо предусматривать отдельно стоящие помещения. Именно поэтому, такие котлы практически не применяются для отопления жилых домов (частных построек)

Здесь следует упомянуть о котлах, работающих на жидком топливе. Их функционирование связано с рядом недостатков, которые необходимо учитывать. Во-первых, они издают много шума, а во-вторых, от них исходит специфический запах горючего материала.

Естественно, что такой котел вряд ли можно устанавливать в кухне, да и в жилых помещениях (а также в нежилых, но в пределах дома), просто не имеет никакого смысла. Для таких котлов необходимо предусматривать отдельно стоящие помещения. Именно поэтому, такие котлы практически не применяются для отопления жилых домов (частных построек).

Советы по монтажу

Схема устройства отопления в каждом частном доме индивидуальна — и все же есть четкие принципы и критерии, носящие более или менее универсальный характер.

Порядок обвязки котлов отопления и горячего водоснабжения своими руками подразумевает, прежде всего, деление на открытую и закрытую группы.

В открытом варианте отопительный котел ставится ниже всех других компонентов. Бак расширения поднимают так высоко, как только возможно: именно разница высоты между ними определяет общую эффективность всего оборудования.

Открытую схему подготовить проще всего

Кроме того, она энергонезависима, что очень важно для удаленных мест и для районов, где часты перебои в электропитании. Но надо понимать, что непрерывный контакт теплоносителя с атмосферным воздухом приводит неизбежно к засорению воздушными пузырями

Теплоноситель будет циркулировать медленно, и ускорить его течение за счет конструкционных схем нельзя. Если эти моменты принципиальны, и если есть желание также уменьшить расход теплоносителя, правильнее будет сделать отопление по закрытой схеме.

Если котельная располагается в пристройке, то она должна примыкать к сплошному участку стены. При этом до ближайшего окна или двери следует оставлять как минимум 1 м свободного места. Саму постройку делают из огнестойкого материала с гарантированной устойчивостью к горению не ниже 45 минут. Настенные котлы крепят только на стены из несгораемых материалов. Внимательно следят, чтобы до всех других стен было не менее 0,1 м.

Если используются мощные (200 кВт и сильнее) котлы, обязательно нужно готовить для них обособленный фундамент. Разница между высотой этого фундамента и высотой пола не может превышать 0,15 м. Когда планируется использовать газовое топливо, то предусматривают установку на трубу аппарата, экстренно отключающего газ в критической ситуации.

Топочные помещения оснащают неукрепленными или слабо укрепленными дверьми: при взрыве их выбрасывает наружу, и это снижает опасность разрушения всей постройки.

Когда монтируется котельная, встроенная в сам дом, разрешается ставить и основательно укрепленные двери. Однако к ним предъявляют уже другое требование: сдерживать огонь не менее ¼ часа.

Чтобы улучшить вентиляцию, в любом случае в нижней трети двери делают отверстие, закрываемое сеткой. Весь объем стен изнутри отделывают несгораемыми материалами. Это должно быть выполнено, как только окончится монтаж котла и его подключение к коммуникациям.

Важно и количество контуров. Если планируется ограничиться отоплением, вполне разумно выбирать одноконтурный котел

К сведению: он может использоваться и для горячего водоснабжения, но только в связке с бойлером. Монтаж бойлера оправдан при 2 условиях: расходуется много горячей воды и есть много свободного места. В противном случае правильнее будет заказывать двухконтурный котел.

Вентиляционные коммуникации монтируют в противоположной от котла стене. В вентиляционной трубе обязательно монтируются сеточка и заслонка. В котельных, расположенных в отдельном помещении, придется делать вентиляционный канал в двери с жалюзийной решеткой.

• https://www.kotel-modul.ru/balashikha/useful/kotelnaya-v-chastnom-dome
• https://stroy-podskazka.ru/kotelnaya/v-chastnom-dome/
• https://hvac-life.ru/kotelnaya/trebovaniya-k-kotelnoj-v-chastnom-dome/
• https://kak-sdelano.ru/otoplenie/kotelnaya-v-chastnom-dome
• https://sovet-ingenera.com/otoplenie/kotelnaya/kotelnaya-v-chastnom-dome.html
• https://dom-i-remont.info/posts/otoplenie/princzip-raboty-gazovoj-kotelnoj-elementy-sistemy-i-trebovaniya-k-nej/

Котельная в частном доме в отдельном помещении (встроенном или пристроенном)

Отдельные помещения-бойлерные для установки газовых котлов мощностью до 200 кВт должны быть отделены от остальных помещений негорючей стеной с пределом огнестойкости не менее 0,75 часа. Таким требованиям отвечает кирпич, шлакоблок, бетон (легкий и тяжелый). Требования к отдельным топочным во встроенном или пристроенном помещении следующие:

• Минимальный объем — 15 кубометров.
• Высота потолков : при мощности от 30 кВт — 2,5 м;
• до 30 кВт — от 2,2 м.

Должно быть окно с фрамугой или форточкой, площадь стекла не меньше 0,03 квадрата на каждый кубометр объема.
Вентиляция должна обеспечивать не менее чем трехкратный обмен воздуха за один час.

В случае если котельная организована в подвальном или цокольном этаже, минимальный размер котельной будет больше: к обязательным 15 кубам добавляется 0,2 м2 на каждый киловатт мощности, которая идет на отопление. Также добавляется требование к стенам и перекрытиям, смежным с другими помещениями: они должны быть паро- газо- непроницаемыми. И еще одна особенность: топочная в подвальном или цокольном этаже при установке оборудования мощностью от 150 кВт до 350 кВт должна иметь отдельный выход на улицу. Допускается выход в коридор, ведущий на улицу.

Нормируется не площадь котельной, а ее объем, задается также минимальная высота потолков

Вообще, размер котельной в частном доме целесообразно выбирать исходя из удобства обслуживания, что, обычно, намного превосходит нормативы.

Особые требования к пристроенным котельным

Их не очень много. К пунктам, изложенным выше добавляются три новых требования:

1. Пристройка должна располагаться на сплошном участке стены, до ближайших окон или дверей расстояние должно быть не менее 1 метра.
2. Выполнена она должна быть из негорючего материала с пределом огнестойкости не менее 0,75 часа (бетон, кирпич, шлакоблок).
3. Стены пристройки не должны быть связаны со стенами основного здания. Это значит, что фундамент надо делать отдельным, несвязным и строить не три стены, а все четыре.

Пристройка делается из негорючего строительного материала

Что надо иметь в виду. Если вы собираетесь устроить котельную в частном доме, а помещения подходящего объема нет или высота потолков немного ниже требований, вам могут пойти на встречу и потребовать взамен увечить площадь остекления. Если же вы планируете строительство дома, то надо выдерживать все требования, иначе проект вам никогда не согласуют. Также жестко подходят и к строительству пристроенных котельных: все должно соответствовать нормам и никак иначе.

Выбор и оборудование помещения под монтаж

Во многом выбор аппаратуры и аксессуаров зависит от СНиП 42-01-2002 «Газораспределительные системы». Это существенно сужает ассортимент выбора, так как конкретный котёл может не подойти для выбранного помещения из-за несоответствия площади и удельной мощности.

ВАЖНО! СНиПы регулярно обновляются, а действующие законы вносят в них поправки. Нужно проверять законодательно-правовую базу непосредственно пред установкой

Раньше, например, нельзя было устанавливать котёл в подвале дома, а теперь можно, если дом одноквартирный.

• Комната должна быть хорошо проветриваемая;
• В комнате должны быть оконные проёмы;
• Площадь тем больше, чем больше мощность котла.

Обвязка котла отопления: схема и элементы

Параметры некоторых циркуляционных насосов.

На создаваемый насосом напор при его выборе можно не обращать внимания, его минимальных значений вполне достаточно для частного дома любых разумных размеров. Для справки: систему отопления многоквартирного дома заставляет циркулировать напор всего в 2 метра (что соответствует избыточному давлению в 0,2 кгс/см2).

Циркуляционный насос устанавливается, как правило, перед котлом по ходу движения теплоносителя: на этом участке контура температура теплоносителя минимальна.

Незначительное изменение конфигурации контура позволит работать ему как с принудительной, так и с естественной циркуляцией:

• Насос врезается не в разрыв розлива, а параллельно его участку;
• Между врезками ставится шаровый кран или обратный клапан с минимальным гидравлическим сопротивлением (как правило, шариковый).

Врезка насоса в розлив гравитационной системы.

При работе насоса байпас между врезками перекрыт. При прекращении подачи питания кран или обратный клапан открываются, и отопительная система продолжает работу в качестве гравитационной.

Выводы

Для создания и обустройства котельной своими руками необходимо вникнуть в массу нюансов. Сложность компоновки теплового оборудования зависит от разных факторов, в числе которых отапливаемая площадь, количество потребителей, конфигурация помещений и др. Еще одна сложность — получить разрешительную документацию от ряда госорганов.

Чтобы быть уверенным в успешном результате и длительной эффективной работе всей системы обогрева, можно также обратиться к специалистам. Компания должна иметь все надлежащие лицензии и допуски для проведения работ. Аттестованные профессионалы быстро и качественно выполнят все под ключ: от создания проекта и до ввода в эксплуатацию.

Выполненная в соответствии со всеми требованиями котельная обеспечивает бесперебойную подачу тепла, безопасность получателей тепловой энергии и экономичный расход топлива в частных домах.

Источник: ac-bastion.ru

Устройство газовой котельной в частном доме – требования, нормативы

Организовывая автономную систему отопления, необходимо выделить индивидуальную площадь под установку отопительного оборудования. Газовая котельная в частном доме должна соответствовать определенным нормам безопасности, несоблюдение которых чревато серьезными последствиями.

На что ориентироваться

Требования к частным котельным прописаны в специальном документе от 01.07.2003 (речь идет о СНиПе 42-01-2002). Этот документ должен служить ориентиром во время обустройства топочной. Знание нормативов дает определенные преимущества, хотя процедура разработки проекта обычно реализуется специалистами. Это позволяет заранее просчитывать вероятность использования различных видов оборудования, а также приблизительный объем монтажных работ.

Как результат, еще на этапе строительства жилища намеченное под бойлерную помещение можно подогнать под требования СНиП. Если возникают затруднения или спорные моменты, желательно их решать с проектным отделом газоснабжающей организации. Для каждого конкретного здания характерно наличие своих нюансов: они решаются только в привязке к плану дома.

Перечень требований

Определяясь с местом отопительного оборудования, необходимо ориентироваться на его мощность:

• До 60 кВт. Такой прибор можно установить на кухне, соблюдая специальные условия.
• 60-150 кВт. Котельную разрешается обустроить в автономном помещении на любом этаже. Если в качестве топлива используется природный газ, местом монтажа может выступать подвал или цокольный этаж.
• 150 -350 кВт. Бойлерная должна находиться в отдельной комнате на первом или цокольном этаже. Еще один допустимый вариант – пристройка и отдельное здание.

Отдельную котельную разрешается использовать и для размещения агрегатов мощностью менее 60 кВт. В этом есть даже свои преимущества, ведь в таком случае все необходимое оборудование будет находиться в одном месте.

Объем котельной для газового котла также регламентирован:

• Для агрегатов мощностью не более 30 кВт топочная должна обладать минимальным объемом 7,5 м 3 (не путать с площадью).
• 30-60 кВт — 13,5 м 3 .
• 60-200 кВт — 15 м 3 .

Если газовый котел предполагается разместить на кухне, на этот случай прописаны другие нормы: объем комнаты — от 15 м 3 , при высоте стен от 2,5 м.

Каждый из случаев обустройства топочной требует отдельного подхода, хотя имеются и общие условия:

• Внутри помещения котельной в коттедже должен попадать свел с улицы. К площади окон также предъявляются отдельные требования: каждому 1 м 3 объема должно соответствовать не менее 0,03 м 2 оконного проема. В данном случае речь идет о размере стекла. Оконная система обязательно должна быть распашной, створки которой открываются наружу.
• Окно должно обладать форточкой на случае аварийного проветривания при аварийной ситуации с пропуском газа.
• Запрещается отсутствие вентиляции или дымохода, которые выводят продукты сгорания на улицу. Для отвода выхлопов маломощного котла до 30 кВт разрешается использовать отверстие в стене.
• Наличие холодного трубопровода для подпитки системы. То же самое касается наличия дренажа для сливания теплоносителя.

Еще одно общее условие (появилось в последней версии правил) – комплектация двухконтурного газового оборудования мощностью от 60 кВт приборами слежения за степенью загазованности. При срабатывании система сразу блокирует подачу газа.

Если котельная находится в отдельном помещении

Проектируя индивидуальное помещение под газовый котел мощностью не более 200 кВт, обязательно нужно использовать не подающиеся горению стены с уровнем огнестойкости не менее 0,75 часа. Подобные характеристики имеются у кирпича, шлакоблоков и бетона.

Автономная котельная встроенного или пристроенного типа должна отвечать следующим требованиям:

• Норма объема котельной для газового котла – от 15 м 3 .
• Высота стен. Для оборудования мощностью от 30 кВт — 2,5 м; до 30 кВт — от 2,2 м.
• Необходимо наличие окна с фрамугой или форточкой. Соотношение площади остекления к объему помещения – 0,03 м 2 / 1 м 3 .
• Мощность вентиляционной системы должна обеспечивать трехкратный обмен воздуха в течении одного часа.

При размещении бойлерной в подвале или цокольном этаже, при определении минимального размера помещения необходимо к стандартным 15 м 3 добавить 0,2 м 3 на каждый киловатт мощности. Также ужесточаются требование к стенам и перекрытиям, ограждающим топочную от других комнат: сквозь них газ или пар не должен просачиваться ни в коем случае.

Если бойлерная подвального или цокольного этажа служит местом монтажа приборов мощностью 150-350 кВт, ее необходимо оснастить отдельным выходом на улицу. Как вариант, это может быть выход в коридор, ведущий на улицу. Определяясь с конфигурацией и вместительностью котельной, смотрят также на удобство обслуживания: поэтому эта комната обычно получается больше минимальных размеров.

Пристроенные бойлерные в частном доме

Если оборудование устанавливается в специальной пристройке, в таком случае, кроме упомянутых, необходимо выполнить некоторые дополнительные требования:

1. Пристраиваться разрешается к сплошной стене: ближайшие проемы должны быть удалены не менее, чем на 100 см.
2. Строительный материал должен иметь предел огнестойкости от 0,75 часа. Подходящие свойства имеются у бетонных, кирпичных и шлакоблочных стен.
3. Чтобы избежать связи пристройки с основным зданием, потребуется обустройство индивидуального фундамента, отделенного от общего основания. Он предназначен не для трех, а для всех четырех стен.

Также следует знать следующие нюансы. Бывает так, что подходящего по размерам помещения под котельную в доме не имеется. Иногда газовая служба идет на встречу, требуя компенсировать эти недостатки увеличенной площадью остекления. Если речь идет о строительстве дома, то все нормативы по топочной нужно обязательно выполнить.

В противном случае согласование проекта не произойдет. Подобную принципиальность проявляют и к пристроенным котельным, где отход от прописанных размеров не допускается ни по какой причине.

Если газовый котел монтируется на кухне

Как было сказано выше, небольшие газовые котлы (до 30 кВт) разрешается устанавливать в кухонном отделении дома. При этом тип камеры сгорания может быть как открытым, так и закрытым, Для отведения продуктов горения допускается использование вентканалов, дымоходов и отверстий в стене. Устанавливать разрешается настенное и напольное оборудование.

Монтируя газовый котел на кухне, необходимо учесть следующее:

• Высота потолков должна быть не ниже 2,5 м.
• Помещение должно иметь объем от 15 м 3 .
• Вентиляция должна гарантировать трехкратную смену воздуха в течении часа.
• В подаче кислорода не должно быть перебоев: важно, чтобы его хватало для поддержания работы газовой горелки.

Точкой установки настенных котлов должны выступать только негорючие основания. При расположении оборудования нужно учитывать требования к расстоянию до боковых стен (не менее 10 см). В коттеджах из пиломатериалов допускается монтаж на трудногорючих или горючих основаниях, предварительно оштукатуренных или оснащенных огнеупорным экраном под газовый котел. Штукатурка накладывается слоем не менее 50 мм.

Для изготовления экрана используют стальной лист. Перед его креплением проводят термоизоляцию стены при помощи асбеста или плиты из каменной ваты. Толщина этой отделки – не менее 3 мм. Экран своими габаритами должен превосходить очертания котла в кожухе на 70 см сверху и на 10 см снизу и сбоку.

Отдельная постройка для котельной

Оборудование мощностью от 200 кВт необходимо устанавливать в отдельном от дома сооружении.

Наряду с общими предписаниями, в таком случае предъявляются и некоторые дополнительные условия:

• Жаропрочность строительного материала, из которого сооружаются стены и кровля (в том числе и внутренней финишной отделки).
• Отдельно стоящая котельная должна иметь объем помещения не менее 15 м 3 . К полученному результату плюсуют по 0,2 м 3 на каждый кВт мощности, задействованный в обогреве жилища.
• Потолки. Высота – от 250 см.
• Площадь остекления. Ее определяют по формуле 0,03 м 2 /1 м 3 объема постройки.
• Окно. Обязательно обладает форточкой или фрамугой.
• Наличие отдельного фундамента под котел. Он не должен быть выше 15 см по отношению к общему уровню. Если масса отопительного оборудования не превышает 200 кг, его можно монтировать на бетонный пол.
• Наличие системы аварийного отключения газа. Ее устанавливают на трубе.
• Двери. Допускается использование только неусиленных конструкций на слабых петлях.
• Вентиляция. Ее мощности должно хватать на то, чтобы за один час весь воздух в помещении заменился не менее трех раз.

Приемка и размещение котла в котельной отличается строгостью: на поблажки представители газовой службы обычно не идут.

Требования к дверям

В отдельном помещении жилого дома, которое переоборудовано под топочную, необходимо использовать двери, не боящиеся открытого пламени и высокой температуры. Эти изделия должны иметь способность противостоять огню на протяжении 15 минут. Подобными характеристиками обладают только металлические конструкции. Устанавливать можно как фабричные, так и самодельные модели: главное, соблюсти все необходимые параметры.

В тех ситуациях, когда в котельную имеет вход с улицы, его оснащают неукрепленными дверями. Благодаря этому в случае взрыва коробка попросту выносится взрывной волной наружу. Это дает возможность энергии взрыва быть направленной на улицу, что сохранит стены жилища. Также легко «выносимые» двери позволяю газу свободно выходить в случае пропусков.

Нередко проекты содержат дополнительное условие: внизу двери должно иметься оформленное решеткой отверстия. Благодаря ему обеспечивается необходимый приток воздуха в котельную.

Требования к вентиляционной системе

При проведении расчета производительности вентиляции необходимо ориентироваться на объем помещения. При необходимости умножения на 3 обычно добавляют около 30% запаса. Таким образом определяется количество воздуха, которое необходимо заменить в течении часа.

Для примера можно взять расчет помещения 3х3 м с высотой стен 2,5 м. Объем высчитывается так: 3х3х2,5=22,5 м 3 . Так как необходим трехкратный обмен, то 22,5 м 3 х 3 = 67,5 м 3 . К полученному результату добавляют запас в 30%: выходит 87,75 м 3 . Чтобы добиться естественного проветривания, нижняя область стены оснащается приточным отверстием с решеткой. Вытяжную трубу выводят через кровлю или стену в верхней ее части. Вентиляционная труба должна выходить на одной высоте с дымоходом.

Твердотопливные и жидкотопливные агрегаты

Общие предписания для организации котельной идентичны.

Отличия касаются нюансов в обустройстве системы отведения продуктов горения:

• Сечение дымохода должно превосходить аналогичный показатель выходного патрубка.
• Конструкция дымохода должна содержать минимальное число колен. Если есть возможность, его лучше сделать прямым.
• Низ стены необходимо оснастить вытяжкой или окном для поступления воздуха. Площадь фрамуги зависит от мощности котла.
• Дымоходная труба выводится сквозь крышу или стену.

• В непосредственной близости с дымоотводящей трубой обустраивается ревизионное отверстие.
• Дымоход должен иметь газонепроницаемые соединения.
• Для установки котла требуется негорючее основание. Деревянные полы оформляются асбестовым листом или картоном из минеральной ваты. Над ними обязательно кладут кусок стальной плиты. Есть вариант с возвышением из кирпичной кладки, отделанное штукатуркой или кафелем.
• Энергозависимые котлы питаются от скрытой проводки в специальных гофрах. На розетку подводится пониженное напряжение (42 В).

Спецификой котлов на жидком топливе является значительный шум и характерный запах при работе. По этой причине их обычно устанавливают в отдельном помещении с хорошей звукоизоляцией.

Источник: teplospec.com

Газовая котельная в частном доме: требования и монтаж

Обогрев частного дома может осуществляться несколькими способами, но самым современным и удобным является отопление дома при помощи газового котла. Современное оборудование предполагает безопасную эксплуатацию, но при условии, если применяются качественные газовые котлы, и они грамотно монтированы.

Котельная комната может быть организована в одном из помещений дома либо быть отдельно стоящим помещением. Об этом и другом более подробно ниже.

Требования к площади

Прежде, чем устанавливать газовый котел, нужно подобрать для него соответствующее помещение, полностью отвечающее требованиям безопасности.

Во-первых, стоит сказать о выборе оптимального помещения исходя из мощности котла, который планируется монтировать.

Условно, газовые котлы можно поделить на три группы:

• Приборы мощностью до 60 кВт можно устанавливать на кухне.
• Мощность от 60 до 150 кВт предполагает использование отдельного помещения.
• Котельное оборудование мощностью более 150 кВт устанавливают тоже в отдельной комнате, но на нижнем этаже, если этот дом имеет несколько этажей.

Во-вторых, помещение выбирается в зависимости от его объема. Он показывает, сколько воздуха вмещается, так сказать, в «рамки» комнаты.

Это важно, так как речь идет о газе, который имеет свойство скапливаться. В небольшом помещении его концентрация будет больше, нежели в более просторной комнате.

Таким образом, по объему комнаты делятся на:

• Около 8м3 для котлов мощностью до 30 кВт.
• 14 м3 для мощности свыше 30 кВт и до 60 кВт.
• 15 м3 и больше для мощности от 60 кВт.

Кроме всего этого, в помещениях должны быть потолки средней высоты, от 2,5 метров.

Топочная в отдельном помещении

Мощные газовые котлы следует прятать за не горящие стены. Они должны быть монтированы на цокольном этаже или вообще в подвале.

Кроме этого, стены не должны пропускать вредные пары газа, а из топочной должен вести запасной выход, ведущий на улицу.

Нормы СНИП

Есть определенные требования, которые следует соблюдать, при монтаже бойлерной в отдельном помещении (специальная комната, пристройка, отдельно стоящая топочная):

• Минимальный объем топочной комнаты 15 м3. Это для котла мощностью чуть ниже средней. Если мощность выше, то добавляют 0,2 м2 на каждый кВт мощности. Это обеспечит оптимальный объем.
• Высота потолков должна быть не меньше 2 метров, а то и больше. Зависит от мощности газового оборудования.
• Помещение должно быть вентилируемым. Для этого подойдет функционирующая форточка.
• Котельное оборудование должно быть расположено от окон, дверей на расстоянии не менее 1 метра.
• Если помещение планируется строить отдельно, то его нужно делать из огнеупорных стройматериалов.

Подойдут:

• Кирпичи;
• Шлакоблоки;
• Бетонные монолиты и другие.

Пристройка газовой котельной предполагает выстраивание отдельно стоящего помещения со своим фундаментом и всеми четырьмя стенами. Это безопасность, в первую очередь.

Вентиляция

Вентиляция в котельной может осуществляться тремя способами:

1. через двери;
2. через форточку;
3. посредством трубы.

Общие требования к организации вентиляции помещения:

• Воздух поступает с улицы.
• Выход для вентиляции монтируют рядом с котлом, на потолке.
• Отверстия для притока воздуха должны быть достаточного диаметра, чтобы циркуляция проходила качественно. Отверстия для оттока воздуха больше диаметром, чем для притока почти в 4 раза.
• Для вентиляции делается два канала: один выводит дым, а второй нужен для очистки дымохода.

Вообще, по нормам установки котельного оборудования воздух помещения топочной должен обновляться каждые 20 минут.

Естественного характера

Самый простой способ для вентиляции помещения — это труба

Требования к ней следующие:

1. Диаметр трубы не меньше 15 см.
2. Отверстие ветканала должно быть закрыто решеткой. Благодаря ней, труба будет надежно защищена от попадания в нее различного мусора.
3. Сверху также одевается специальный «зонтик». Его функция — защита трубы от попадания снега, дождя, града и так далее.

Искусственная

Топочная, которая имеет отопительные агрегаты мощностью свыше 60 кВт, нужно обустраивать искусственной системой вентиляции. Это объясняется тем, что проконтролировать качество естественного воздухообмена невозможно.

Искусственные вентиляции имеют некоторые особенности, которые касаются самих установок и их работы. Вот они:

• Важно правильно рассчитать требуемую мощность вентиляторов.

Она зависит от:

• уже имеющихся вентканалов;
• от сложности монтажа вентилируемых труб, которые, например, могут изветвляться.

Искусственные вентустановки имеют высокие цены. Также требуют дорогого монтажа. Экономить здесь не следует. Некоторые умудряются сделать лишь одну ветвь, оттока или притока воздуха, но это не отвечает требованиям безопасности.

Нужно обязательно механизировать весь процесс обмена воздуха, но, чтобы экономить, стоит подумать об установке автоматики. Вентиляторы будут функционировать при работающем котле, а при выключенном — останавливать свою работу.

Как обустроить дымоход?

Газовое оборудование выделяет при функционировании вредные продукты сгорания. Чтобы они своевременно удалялись из воздуха, от газовой установки выводят дымоход. Его обустройство должно быть продумано самым тщательным образом.

Есть несколько разновидностей дымоходов:

Асбестовые трубы. Из плюсов можно выделить:

• Доступность;
• Низкая цена.

Также есть минусы, о которых нельзя не сказать:

• Асбестовые дымоходы не выдерживают температуру свыше 250 градусов, так как такой горячий угарный газ может просто-напросто разорвать трубу.
• Асбестовые дымоходы не совсем мобильны, имеют большой вес и длину.
• Монтаж предполагается односложный с вертикальным размещением трубы.

Фуранфлексовые дымоходы. Этот материал представляет собой синтез металла и пластмассы. Есть неоспоримое достоинство у таких труб – это то, что фуранфлекс не боится кислотного конденсата. Также есть не менее важный недостаток – свыше 250 градусов труба начнет плавиться.

Нержавеющая сталь. Еще один материал, из которого делают дымоходы.

Плюсы:

• Герметичность;
• Безопасность эксплуатации.

Последнее достигается при условии, что в местах соприкосновения стали и других материалов проложена изоляция высокого качества. Это защитит от возгорания, так как угарные газы имеют высокую температуру, как отмечалось выше.

Оцинковка. Трубы из оцинковки служат недолго, зато вполне доступны. Их срок службы можно продлить, используя защитный слой. Время службы увеличивается вдвое.

Основной показатель качественной работы дымохода – это уровень тяги. Если он хороший, то угарные газы на 100% удаляются из воздуха помещения. Дымоходная система имеет много элементов.

Что касается диаметра трубы, то он указывается в инструкции к газовому котлу. По большей части диаметр зависит от мощности газового оборудования.

Документы, регламентирующие установку газовых котлов

Чтобы получить разрешение на монтаж газового котла, нужно собрать определенный пакет документов:

• Технические условия установки;
• Проект по установке газового котла;
• Согласование с газоснабжающей организацией.

Таким образом, обустройство газового котла оправдано. Газ является сырьем наиболее дешевым по сравнению с другими видами отопительного сырья. Современное оборудование позволяет использовать газ в качестве топлива максимально безопасно.

Источник: okarkase.ru

Сборка, монтаж, обвязка котельной в частном доме — цены

Правила и нормы установки газового котла в частном доме

Выбор места установки газового котла зависит от его мощности:

• при мощности до 60 кВт установка возможна на кухне (при соблюдении определенных требований);
• от 60 кВт до 150 кВт — в отдельном помещении независимо от этажа (при условии использования природного газа их можно устанавливать в подвале и цокольном этаже в том числе);
• от 150 кВт до 350 кВт — в отдельном помещении первого или цокольного этажа, в пристройке и отдельно стоящем здании.

Это не значит, что котел на 20 кВт нельзя установить в отдельной бойлерной. Можно, если хотите все системы жизнеобеспечения собрать в одном месте. Вот только к объему помещений есть требования. Минимальный размер котельной в частном доме должен быть:

• для котлов мощностью до 30 кВт минимальный объем помещения (не площадь, а объем) должен быть 7,5 м3;
• от 30 до 60 кВт — 13,5 м3;
• от 60 до 200 кВт — 15 м3.

Только в случае установки газового котла в помещении кухни действуют другие нормативы — минимальный объем — 15 кубов, а высота потолков — не менее 2,5 м.

Вариант установки настенного газового котла — до стены не менее 10 см

К каждому варианту помещений под газовую котельную предъявляются определенные требования. Часть из них — общие:

Любое помещение котельной в частном доме должно иметь естественное освещение. Причем площадь окон нормируется — на 1 м3 объема должно приходится не менее 0,03 м2 остекления

Обратите внимание — это размеры стекла. К тому же окно должно быть распашное, открываться наружу.
В окне должна быть форточка или фрамуга — для аварийного проветривания при утечке газа.
Обязательна вентиляция и удаление продуктов сгорание через дымоход

Выхлоп маломощного котла (до 30 кВт) можно вывести через стену.
К котельной любого типа должна быть подведена вода (подпитывать систему при необходимости) и канализация (сток теплоносителя).

Еще одно общее требование, которое появилось в последней версии СНиПа. При установке газового оборудования для ГВС и отопления мощностью свыше 60 кВт необходима система контроля загазованности, которая в случае сработки автоматически будет прекращать подачу газа.

При наличии бойлера и отопительного котла,при определении размеров котельной их мощность суммируется

Далее требования различаются в зависимости от типа бойлерной.

Установка газового котла на кухне: требования к помещению

На кухне допустимо располагать газовые котлы, мощностью до 30 кВт и, которые оборудованы камерой сгорания любой конструкции, с расположением котла, как на полу, так и на стене.

Требования по установке газового котла на кухне относятся большей частью к объему и вентиляции

К помещению предъявляются следующие требования:

• Высота потолков в пределах 2.5 метра.
• Объем помещения не меньше 15 м. кубических.
• Эффективная система вентиляции.
• Наличие приточной вентиляции.

При навешивании котлов на стены, последние должны быть построены из огнеупорных материалов. Удаление до боковых стен должно быть не меньше 0.1 метра. При отсутствии таких стен, допускается монтаж котлов при условии, что между горючими стенами и самим котлом имеется негорючий промежуток в пределах 5см. Это может быть слой штукатурки или негорючий экран из устойчивого к огню материала.

Экран можно сделать из листовой стали, размеры листа должны быть на 0.7 метра больше в высоту и на 0.1 метра больше по всем остальным сторонам, по сравнению с размерами самого котла. Между листовой сталью и горючим основанием укладывается слой огнеупорного материала, толщиной около 3см. Это может быть асбест или другой огнеупорный материал.

Оптимальное место для котельной

Если владелец решил реконструировать своё жилище, то перед ним встанет вопрос о строительстве котельной, но прежняя планировка не предусматривает этого. Потому что не получится разместить полноценно оборудование в неподходящем помещении, в котором не предусмотрена вентиляция или дымовая труба проходит через жилые помещения.

Многие выходят из положения с помощью специальной пристройки, но это решение негативно влияет на экстерьер дома. А строительство отдельностоящего здания это правильное, но затратное решение. Такое строение нельзя располагать вплотную к частному дому, но и расположение на большой дистанции также нежелательно из-за теплопотерь.

Место под котельную. Источник фото: muratordom.com.ua

Что же касается нового строительства, то при проектировании можно предусмотреть помещение котельной внутри дома, опираясь на нормы по установке котельного оборудования:

• помещение для котлов мощностью до 30 кВт должно иметь объём от 7,5 куб.м., от 30 до 60 кВт – от 13,5 куб.м., свыше 60 кВт – от 15 куб.м.;
• потолки высотой от 2,2 м, ширина дверного проёма – 800 мм;
• естественное освещение по норме должно составлять 300 кв.см. стекла на 1 куб.м. объёма, окна должны быть со створкой проветривания;
• если используется газовое оборудование, то трубы подвода газа должны быть металлические, гибкие трубопроводы использовать не допускается;
• электропитание должно иметь реле тепловой защиты, при использовании газового котла нужно использовать анализатор, фиксирующий утечку газа и закрывающий подачу топлива;
• стены котельной должны иметь прочную конструкцию и отделаны огнеупорными материалами;
• проект должен быть утверждён пожарной инспекцией.

Выбор места под котельную зависит от характеристик оборудования и финансовых возможностей. Необходимость выполнения требований по оборудованию котельной обусловлено техникой безопасности.

Какой площади должно быть помещение

В деревянном доме котлы устанавливают на расстоянии 40 см от стен

Размеры котельной в частном доме для газового котла регламентирует СНиП. Обусловлены параметры мощностью оборудования.

• При мощности до 30 кВт для обустройства агрегата на газ требуется 7,5 м². Высота комнаты около 2,5 м, поэтому при установке на кухне нужно рассчитывать кратность воздухообмена.
• Для отопителя в 60 кВт нужно 15 м³.
• Площадь котельной в частном доме для газового домашнего котла с показателями до 150 кВт составляет 15 м² при высоте не менее 2,5 м.
• Кубатура кочегарки для агрегата мощностью до 350 кВт составляет не менее 20 м³.

На деле площадь помещения должна быть больше. Ведь рядом с агрегатом нужно разместить обслуживающую и измерительную аппаратуру, чтобы к любым элементам и аппарату сохранялся свободный доступ.

Размер пеллетной котельной в доме

Если централизованная подача газа отсутствует, вместо газового котла устанавливают пеллетный. Такой вариант твердого топлива привлекает своей эффективностью и возможностью автоматизации. Пеллеты можно хранить в специальном бункере, откуда они по мере надобности подаются в котел.

Бункер и отопитель ставят в разных помещениях или за перегородками. Размеры отсеков зависят от габаритов. Обычно бункер не превышает 6 м³. Этого достаточно для отопления 400 м². в течение 6 месяцев. Для хранилища требуется площадь в 4 м².

Габариты помещения под котел рассчитываются стандартным образом.

Расположение бункера и пеллетного котла в одном помещении запрещено. По требованиям СНиП бункер объемом более 0,8 м³ монтируется в отдельном отсеке.

Размещение котла в кухне, кладовой или коридоре

Котлы разрешено устанавливать в кухне, если кубатура помещения составляет 21 м³

Если мощность аппарата не превышает 60 кВт, допускается установка в хозяйственные помещения в доме. Газовые службы разрешают монтаж, если кубатура кухни составляет 21 м³ или кухни-столовой – 36 м³.

Устанавливают здесь как напольные, так и настенные котлы. Оборудование – насосы, смесители, распределители, коллекторы, обычно стараются закрепить над аппаратом и замаскировать шкафом. Кроме требования свободного доступа, никаких ограничений к установке не предъявляют.

Плюс такого расположения: дымоход нет нужды выводить на крышу. Достаточно вывести трубу на фасад.

Окно в котельной

Обязательное требование – открывающееся окно. Конструкция его строго оговаривается ГОСТ Р 56288-2014. Окно относится к категории легкосбрасываемых. Располагаться может на стене, на потолке или в приямке.

Его назначение – уберечь здание от взрыва. При аварии ударная волна выбивает окно и за счет этого не повреждаются несущие конструкции дома.

Площадь остекления рассчитывается исходя из параметров помещения:

• при площади котельной до 9 м² ставят окно площадью не менее 0,8 м²;
• в помещении более 9 м² площадь стекла – не рамы, рассчитывают из соотношения – 0,03 м² на 1 м³.

Вместо стекла ЛСК допускается ставить однокамерный стеклопакет толщиной до 4 мм. Поликарбонат, небьющееся стекло, армированное использовать нельзя.

Требования к двери в котельной

Дверь обязательно оборудуется в котельной пристроенной. Из помещения внутри коттеджа – в цоколе, на кухне – отдельная дверь не нужна.

Исключение составляет котельная на пеллетах или на дровах. Здесь выход на улицу необходим.

Требования к двери в домашнюю котельную следующие:

• расстояние от двери в помещение до входной двери должно составлять не более 12 м;
• створка должна открываться наружу, чтобы облегчить выход из котельной;
• ширина дверного полотна превышает ширину котла на 20 см;
• створка должна соответствовать 3 типу с EI15 – стальная дверь с негорючим наполнением;
• порог перед входом должен превышать пол в коридоре на 10 см, чтобы предотвратить затопление при протечке.

Для спуска воды устанавливают канализационный трап.

Требования к стенам в котельной

К пристроенным или отдельным модулям предъявляют и определенные строительные нормы. Стены сооружают только несущих или самонесущих материалов – кирпич, пенобетон, газоблок. Такой материал выдерживает действие открытого огня в течение 120, а то и 180 минут.

Учитывается и несущая нагрузка. Вес бойлеров и расширительных бачков довольно велик. Кирпичная стена такую нагрузку выдержит.

Технологическая схема котельной

Перед тем как приступить к обустройству котельной, следует составить её технологическую схему, в которой отразить все принципиальные моменты. Как правило, такая схема включает в себя:

• бак;
• вентилятор;
• деаэратор воды;
• котёл;
• насос;
• пульт управления;
• тепловой щит;
• теплообменник;
• устройство сжигания и подачи топлива.

За основу при составлении схемы берётся один из видов тепловых сетей:

• открытый: монтаж дешевле, но в процессе эксплуатации становится дороже
• закрытый: сложнее на начальном этапе, но более надёжный, т.к. утечка практически сводится к нулю, благодаря герметичности

Общие требования к помещению для установки газового котла в частном доме

Риски, связанные с газовым отоплением – пожарная опасность и утечка газа. Для установки оборудования нужно получить разрешения местной администрации, газовых и пожарных служб. Какие предъявляются требования к помещению для установки газового котла в частном доме?

Нормативы

Требования к установке газового котла в частном доме регламентируются следующими документами:

• СНиП и ДБH от 2001 г.;
• СНиП II-35-76 и 42-01-2002;
• 41-104-2000 СП.

Особенности газового оборудования – пожарная опасность и взрывоопасность. Кроме этого утечка газа может привести к отравлению жильцов. Правила установки газовых котлов в частных домах учитываются в процессе проектирования отопительной системы, при монтаже и настройке (о схемах отопления частного дома с газовым котлом).

Общие правила

Общие требования – объем помещения для установки газового котла в частном доме, освещенность, вентиляция. Нормативный метраж оконного проема – 0,03 квадрата на метр кубический минимум. Мощность вытяжки должна быть втрое больше суммарного объема перегоняемого за час воздуха в обычной комнате. Обязательно наличие в котельной окна с форточкой и двери на улицу.

• при мощности котла до 30 киловатт – 7,5 кубометров;
• до 60 киловатт – 13,5;
• свыше 60 – минимум 15 кубометров.

Для газовых котлов свыше 6 киловатт на каждый киловатт добавляют 0,2 кубометра помещения. Требования к газовому котлу на кухне: подсоединение к газовой магистрали выполняется шлангом в металлической оплетке; нельзя для дымохода использовать гофрированную трубу, только стальную оцинкованную (как правильно сделать дымоход для газового котла). Желательно наличие датчика утечки газа.

Перед покупкой и установкой котла необходимо оформить разрешение от Гостехнадзора и пожарников. При отсутствии техусловий для установки газового котла в частном доме эти инстанции вправе отказать в оформлении разрешения.

При самовольной установке владелец подвергается штрафу.

Рекомендуется перед установкой проконсультироваться с пожарным инспектором, т.к. в разных районах могут быть свои нюансы, а нормы видоизменяются со временем. У владельца должны быть в наличии паспорт котла и сертификат соответствия.

Детализация требований

Где можно устанавливать газовый котел в частном доме, допускается ли установка котла вне помещения котельной?

Для размещения подходит любая комната на любом этаже при условии, что мощность отопительного оборудования (котел + бойлер косвенного нагрева + отопительные приборы) в сумме не превышает 150 киловатт, а высота потолка – не менее двух метров. То есть, настенный агрегат можно повесить в кухне, для напольного понадобится котельная.

Требования к помещению, где установлен настенный газовый котел:

• требования к стене для настенного газового котла: капитальная огнеупорная, предел огнестойкости материала – ¾ часа. Перегородка должна выдерживать вес агрегата (гипсокартон исключается);
• планировка такова, чтобы при возгорании пламя не распространялось в соседние комнаты;
• расстояние от пола – не меньше 80 сантиметров, до потолка – не меньше полметра;
• объем кухни – не менее 7,5 кубометров;
• обязательно: окно и дверь, открывающаяся на улицу (на балкон).

Для притока воздуха из соседней комнаты в стене или двери делают отверстие не меньше 0,02 квадрата, забирают решеткой. Если облицовка стен выполнена горючим материалом (пластик, обои), перед монтажом котла участок для него зашивают негорючей прокладкой 3-миллиметровой толщины. Агрегат крепят так, чтобы между корпусом и стеной оставалось 4 см минимум.

Если объем комнаты меньше указанного, устанавливать больше двух отопительных приборов или бойлеров запрещается (бойлер косвенного нагрева — схема подключения к газовому котлу). Котлы, работающие на естественной циркуляции, устанавливают только в подвальных помещениях.

Напольный газовый котел, требования к установке:

• площадь помещения для газового котла в частном доме – минимум 4 квадрата;
• высота потолка – от 2,5 метров;
• ширина наружной двери – 0,8 метра минимум;
• облицовка стен – из негорючих материалов;
• расстояние до стен – не меньше полметра.

Вентиляционное отверстие оборудуют под потолком, на удалении от дымохода (что такое коаксиальный дымоход для газового котла). Дымоход должен быть герметичным, верхняя часть – выше уровня кровли. Сечение – больше отводящего патрубка котла.

Расположение газового котла в частном доме должно быть таким, чтобы к рабочим узлам был свободный доступ в случае необходимости ремонта и для обслуживания.

Материал пола: бетонная стяжка, камень и т.д. (прочный и негорючий). Запрещается хранить в котельной и поблизости легковоспламеняющиеся материалы.

Что надо знать о вентиляции котельной?

Работающему котлу для поддержания процесса горения нужен кислород, и его приходится брать из воздуха. Необходимо также не дать угарному газу накапливаться в помещении котельной и проникать в дом. Притоку свежего воздуха в помещение котельной по отношению к оттоку положено быть троекратным.

В котельной надо сделать приточную и вытяжную вентиляцию. Для естественного вентилирования котельной в противоположной от котла стене прорубается канал диаметром 13-15 см при мощности котла до 35-40 кВт и 17 см при большей мощности. В него вставляется вентиляционная труба, укомплектованная заслонкой и сеточкой.

Естественную вентиляцию котельной легко сделать самостоятельно. Но она не позволяет контролировать приток и отток воздуха, качество вентиляции зависит от погодных условий

Если котельная размещена в обособленном помещении, то подачу воздуха снаружи можно обеспечить через жалюзийные решетки, устанавливаемые непосредственно во входной двери – в нижней ее части.

Норматив на размер приточных отверстий – не менее 8 см2 поперечной площади на 1 кВт мощности котла, если воздушная тяга происходит с улицы. Вентиляцию котельной связывают и с вентиляционной системой всего дома. Если воздух поступает изнутри, размер отверстия надо рассчитывать, исходя из другого норматива – 30 см2 на 1 кВт.

Альтернативой естественной вентиляции или дополнением к ней является принудительная вентиляция. Чтобы сократить потребление электроэнергии, ее подключают к котловому оборудованию – вентиляторы будут вращаться только при работающем котле. В газовой и дизельной котельных вентиляционную систему следует поместить в корпус во избежание воспламенения, взрыва.

Новшеством для тех, кого интересует специфика устройства котельной в частном доме, станут автоматизированные климат-системы. Они поддерживают заданные климатические параметры в помещении в автоматическом режиме и изменяют их при необходимости без участия человека.

Котельная в пристройке с вертикальным дымоходом из стали на естественной тяге. Более долговечной будет керамическая труба. Как вариант можно рассмотреть керамический дымоход в стальном корпусе. Он сохраняет преимущество по долговечности, но более прост в монтаже

Все отопительные котлы оснащены камерой сгорания открытого или закрытого типа. Для оборудования с закрытой камерой сгорания ограничений по объему помещений нет, наличие окна тоже не обязательно.

В первом случае дым отводится наружу посредством естественной тяги через вертикальную дымовую трубу. Часть воздуха из помещения уходит туда же, и поэтому приходится обеспечивать постоянное проветривание помещения.

Во втором случае продукты горения удаляются из камеры принудительно с помощью вентилятора через особый двойной дымоход – коаксиальный. В нем одна труба вложена в другую. По внутренней движется дым, по внешней в обратную сторону поступает необходимый для поддержания горения воздух.

Длина обычного вертикального дымохода – не менее 5 метров. Его конец должен выступать за пределы верхнего конька крыши, и не всегда технически возможно соорудить под него сквозную шахту

Дымоход по принципу «труба в трубе» более короткий и может быть направлен горизонтально. Для обоих типов дымоходов важно, чтобы площадь сечения дымовой трубы была не меньше площади сечения патрубка, к которому она подключается. И, наконец, несколько слов о конструкции горелок. Они бывают атмосферными и наддувными

Устройства первого типа используются только в газовых котлах. Газ в них подается за счет давления, образующегося в газовой магистрали или баллоне. Слышно, как горит пламя, иного шума нет

Они бывают атмосферными и наддувными. Устройства первого типа используются только в газовых котлах. Газ в них подается за счет давления, образующегося в газовой магистрали или баллоне. Слышно, как горит пламя, иного шума нет

И, наконец, несколько слов о конструкции горелок. Они бывают атмосферными и наддувными. Устройства первого типа используются только в газовых котлах. Газ в них подается за счет давления, образующегося в газовой магистрали или баллоне. Слышно, как горит пламя, иного шума нет.

В устройствах второго типа вентилятор смешивает газ с воздухом, чтобы горение было более ровным. С шумом вентилятора приходится мириться. Котлы с наддувными горелками работают и на газе, и на дизельном топливе, для них требуется дымоход меньшего сечения.

В коаксиальном дымоходе воздух с улицы, проходя по трубе, нагревается от внутреннего канала, по которому движутся продукты сгорания. Воздух попадает в топку подогретым, что уменьшает расход топлива и повышает КПД оборудования

Нормы и документы

Все обозначенные выше нормативы устанавливаются на всей территории Российской Федерации, с небольшими исключениями, которые зависят от регионов. Основная документация закрепляется в СП, СНиП и МДС. Все предписания носят обязательный характер. Отклонения, особенно при наличии умысла, носят административный характер.

Это не просто какая-то оплошность, это правонарушение, ведь такое халатное отношение вполне может поставить жизни домочадцев или соседей под угрозу. Поэтому следят за их исполнениям очень ответственно.

При создании проекта, а также при выполнении конкретных работ по монтажу, пуско-наладки и иных требуется обзавестись помощью настоящих профессионалов. Не местечковых бригад, а лицензированных компаний, способных выполнить работы в соответствии с текущими предписаниями действующего законодательства.

Помещение для котельной

Кроме упомянутых требований, нужно соблюдать ряд условий. Они зависят от типа применяемого отопительного оборудования.

Однако есть общие правила, рекомендованные для всех типов теплоузла:

1. Все котельные должны освещаться естественным образом. Окно разрешено делать как пластиковым, так и деревянным, причем площадь вычисляется из расчета 0,03 м² стекла на каждый 1 м³ объема или более.
2. Обязательно устраивают вентиляцию и вывод продуктов горения через дымоход..
3. К котлу подводят водопровод и канализацию, обеспечивающие питание системы и сток отходов.
4. Нельзя производить отделку огнеопасными стройматериалами. Пол и стены облицовывают плиткой или оштукатуривают. Отделочные материалы цокольного этажа и подвала должны обладать паро- и гидронепроницаемыми свойствами.
5. Не допускается устанавливать более 2 агрегатов в одном помещении.
6. При устройстве котла, который весит более 200 кг, для него нужно установить железобетонную подушку.
7. Блоки всех проемов должны обладать повышенными противопожарными свойствами, а дверные створки и окна – распахиваться наружу.

Ко всему оборудованию котельной обеспечивается свободный доступ.

Встроенные

Согласно указанным правилам, оборудование до 350 кВт мощности котла можно располагать внутри дома. В большинстве случаев их размещают в северной или восточной части здания.

Пристроенные помещения

Сооружение пристройки к существующему дому нарушает архитектурный облик здания, но иногда это необходимо. Когда оборудование, установленное внутри дома, мешает комфортному проживанию, к зданию пристраивают дополнительное сооружение для устройства котельной.

Все упомянутые требования при этом должны соблюдаться. Кроме того, нужно учесть, что фундамент пристройки не должен жестко соединяться с основанием дома и составлять с ним одно целое. Двери устанавливаются как в дом, так и на улицу.

Требования пожарной безопасности

Пожарные нормы для газовых котлов, отдельно оговаривают требования к промышленным и бытовым котельным. Для уточнения существующих ограничений, помещения, используемые для монтажа отопительного оборудования, классифицируются по типу взрыво и пожароопасности. Класс, присваиваемый газовым котельным, В1-В4.

Действующие требования пожарной безопасности к помещениям частных домов с установленными бытовыми газовыми котлами, включают в себя следующее:

• Допускается монтаж атмосферных котлов на цокольном этаже и на крыше здания, при условии, что помещения будут соответствовать указанным в СНиП нормам. Подключение и эксплуатация котлов с открытой камерой сгорания в подвале, запрещается. Теплогенераторы с закрытой камерой сгорания, монтируются в подвальном и любом нежилом помещении в доме. Установка котла на чердаке возможна, при условии наличия хорошей теплоизоляции и соблюдения противопожарных разделок и разрывов.
• Требования к строительным материалам – котельная огораживается со всех сторон огнестойкими перегородками с минимальным пределом сопротивляемости огню, не менее EI45 (0,75 часа).
• Двери должны открываться наружу.
• В бытовых котельных, пожарная сигнализация является не обязательной, но рекомендуемой мерой предотвращения аварийных ситуаций.
• Пол, стены и потолок котельной (в случае установки навесного отопительного оборудования)? облицовывают негорючими материалами – керамической плиткой, гипсокартоном, штукатуркой и т.п.

Для промышленных котельных, действуют подобные нормы за небольшими исключениями:

• Обязательно устанавливается система оповещения об утечке газа и возникновения пожара.
• Система пожарной сигнализации и оповещения о пожаре в котельной, работающей на газе, должна соответствовать требованиям, изложенным в ФЗ N 123. Если котельная классифицируется классом Г, обязательно оснащение прибором, контролирующим утечку газа. Все датчики подключаются к контроллеру котла, дающему сигнал на отключение отопительного оборудования, в случае, если допустимые нормы содержания угарного газа в воздухе, превысили максимальное значение.

Наличие заземления для газового котла – обязательное условие для ввода оборудования в эксплуатацию.

Требования к дверям и окнам в газовой котельной

Высокие требования СНиП предъявляются к окнам и дверям, расположенным в газовой котельной:

• Окна – в котельной предусматривается естественное достаточное освещение. Ширина проема окна, рассчитывается, в зависимости от объема помещения. Обязательно наличие форточки.
• Двери – устанавливается дверное полотно, не меньше 80 см в ширину. Предусматриваются двери, выходящие из помещения котельной прямо на улицу. Все дверные полотна, выходящие в дом и на улицу, должны открываться наружу. Короб устанавливают без нижнего порога.

В бытовых котельных, устанавливается светящийся указатель аварийного выхода, непосредственно над дверью.

Нормы освещенности котельной на газе

Предусматривается искусственное и естественное освещение помещения. Выключатели устанавливаются вне котельной. Для промышленного котельного оборудования, монтируются герметичные светильники с металлической оплеткой. Расчет ширины оконного проема, высчитывается по формуле – 1 м³ помещения = 0,03 м² оконного проема. Вычисления не учитывают перегородок и рамы окна.

Расчет проводится по оконному проему. Окно обязательно должно иметь форточку.

Правила энергообеспечения котельного помещения

Строительные нормы для установки газового котла в частном доме, предусматривают рекомендуемые и обязательные требования, затрагивающие энергообеспечение котельного оборудования. К ним относятся:

• Энергозависимые котлы, подключаются к сети электроснабжения через стабилизатор напряжения и ИБП. Емкость источника бесперебойного питания, подбирают с тем расчетом, чтобы обеспечить бесперебойную работу котла в течение 12 часов.
• Обязательно устанавливается контур заземления. Во время работы, котел любого типа, вырабатывает низкопотенциальное напряжение. При определенных обстоятельствах, искра статического электричества, становится причиной возгорания и взрыва.
• Котельная подключается напрямую от щитовой.

Чтобы убедиться, что расположение котла и помещение, которое планируется использовать под котельную, соответствует нормам, описанным с СНиП, ФЗ и СП, перед началом проектных работ, следует получить грамотную консультацию представителя газового хозяйства.

Этап первый: монтаж котла

Установка газового прибора, как правило, не вызывает сложностей. Это самый простой этап монтажных работ отопительной системы. Производителями разработано подробное руководство по установке каждого вида котла.

Напольный поставить проще, несмотря на то, что тяжелее по весу и больше размером. Для настенного нужны специальные кронштейны. Они идут в комплекте к прибору. Схема подключения настенного котла к системе отопления указана в инструкции к прибору

Самое важное — выбрать правильно место установки котла, при этом предусмотреть, как будет выполнен подвод труб к котлу. Выбирая местоположение агрегата, учитывают не только удобство в обслуживании

Нужно соблюдать нормы и требования, которые предъявляются к газовым приборам. Их выполнение является гарантом эффективности и безопасности пользования отопительным агрегатом

Выбирая местоположение агрегата, учитывают не только удобство в обслуживании. Нужно соблюдать нормы и требования, которые предъявляются к газовым приборам. Их выполнение является гарантом эффективности и безопасности пользования отопительным агрегатом.

Два основных правила, которые нужно соблюдать:

1. Помещение, где будет установлен котёл, нужно обеспечить окном, либо форточкой, которые можно легко открыть при необходимости.
2. Рядом с газовым агрегатом нельзя размещать каких-либо приборов или предметов.

Схема подключения напольного котла предусматривает тщательную подготовку основания. Настенный котёл располагают на высоте от 80 см от пола, не ближе полуметра от стен. Это стандартные требования безопасности эксплуатации.

Чтобы знать, как правильно подключить двухконтурный котёл, нужно познакомиться с условиями, которые требуются для устройства дымохода и системы вентиляции.

Очень упрощают задачу турбо котлы, которые не требуют установки громоздких дымоходов и вытяжных систем. Этот вид котлов сегодня приобретает всё большую популярность. Особенность турбо котлов заключается в устройстве принудительного вывода отработанных газов и одновременного притока уличного воздуха, по типу «труба в трубе». Это наиболее безопасная система, так как позволяет ставить газовые агрегаты практически в любых помещениях.

Есть ещё один вид: напольные парапетные котлы. Это бездымоходные энергонезависимые агрегаты. Их используют там, где невозможно соорудить большой дымоход. У парапетных котлов закрытая камера сгорания, она полностью изолируется от помещения. У таких котлов циркуляция теплоносителя происходит самотёком, без электрического насоса.

Это их основное отличие от турбированных котлов с коаксиальным дымоходом.

Нормы расстояния между котельной и многоэтажным домом

Постройка котельных для многоэтажных домов регулируется Санитарными нормами и правилами:

1. В многоэтажных домах нельзя размещать встроенные бойлерные.
2. Разрешено устанавливать отопительное оборудование в подвальных, цокольных помещениях, на крыше жилого дома, если тепловая мощность не превышает 3,0 МВт.
3. Крышные оборудуют пожарной звуковой и световой сигнализацией. Их устанавливают только на техническом этаже. Расположение сразу над квартирами запрещено. Полы в котельной изолируются железобетонными плитами.
4. Пристроенные нельзя размещать со стороны подъезда. Минимальное расстояние до окон 4 метра по горизонтали, 8 метров по вертикали.

Котельные с большей мощностью для микрорайонов должны располагаться в отдельно стоящих зданиях. Нужно соблюдать санитарные зоны:

• для промышленных газовых котельных, относящихся к 3 классу опасности – не меньше 300 метров;
• для твердотопливных котельных размер рассчитывается индивидуально.

Котельная многоэтажного здания с твердотопливным котлом

При расчетах учитывается шум, уровень загрязнения воздуха от выбрасываемых продуктов сгорания.

Электрическая котельная в частном доме

Такие топочные считаются самыми безопасными для жизни и здоровья людей, поэтому им отдают предпочтение жители частного сектора, особенно те, кто проживает в деревянных постройках. Большое значение для таких топочных имеет сложность и качественность проводки. При их обустройстве обязательно учитывать монтаж предохранительных автоматов, зато к вентиляции особые требования не выдвигаются.

Для установки электрокотлов не обязательно иметь отдельное помещение. Их можно смонтировать в любом удобном для этого месте. Но определять место их нахождения стоит на этапе проектирования жилого дома, исходя из желаемой потребности, возможности и отапливаемой площади.

Если принято решение выделить отдельное помещение для этих целей, то оно будет похоже на мини-котельную. Электрические котлы экологически чистые, недорогие, но расходы по их эксплуатации значительные, так как стоимость электроэнергии не маленькая. Габариты котлов небольшие, они просты в монтаже и последующей эксплуатации, работают бесшумно, не требуют наличия дымовых и вентиляционных вытяжек.

Преимуществ электрических котельных больше, чем недостатков, но, тем не менее, они есть и о них стоит сказать. Так, стоит заранее поинтересоваться, есть ли возможность на электроподстанции предоставить необходимую мощность для работы такой мини-котельной и монтажа отдельной линии для подключения электрического агрегата. В случае непредвиденных ситуаций, связанных с перебоями электроэнергии либо при аварийном ее отключении стоит позаботиться об остановке такой топочной.

Котельная в частном доме в отдельном помещении (встроенном или пристроенном)

Отдельные помещения-бойлерные для установки газовых котлов мощностью до 200 кВт должны быть отделены от остальных помещений негорючей стеной с пределом огнестойкости не менее 0,75 часа. Таким требованиям отвечает кирпич, шлакоблок, бетон (легкий и тяжелый). Требования к отдельным топочным во встроенном или пристроенном помещении следующие:

• Минимальный объем — 15 кубометров.
• Высота потолков : при мощности от 30 кВт — 2,5 м;
• до 30 кВт — от 2,2 м.

Должно быть окно с фрамугой или форточкой, площадь стекла не меньше 0,03 квадрата на каждый кубометр объема.
Вентиляция должна обеспечивать не менее чем трехкратный обмен воздуха за один час.

В случае если котельная организована в подвальном или цокольном этаже, минимальный размер котельной будет больше: к обязательным 15 кубам добавляется 0,2 м2 на каждый киловатт мощности, которая идет на отопление. Также добавляется требование к стенам и перекрытиям, смежным с другими помещениями: они должны быть паро- газо- непроницаемыми. И еще одна особенность: топочная в подвальном или цокольном этаже при установке оборудования мощностью от 150 кВт до 350 кВт должна иметь отдельный выход на улицу. Допускается выход в коридор, ведущий на улицу.

Нормируется не площадь котельной, а ее объем, задается также минимальная высота потолков

Вообще, размер котельной в частном доме целесообразно выбирать исходя из удобства обслуживания, что, обычно, намного превосходит нормативы.

Особые требования к пристроенным котельным

Их не очень много. К пунктам, изложенным выше добавляются три новых требования:

1. Пристройка должна располагаться на сплошном участке стены, до ближайших окон или дверей расстояние должно быть не менее 1 метра.
2. Выполнена она должна быть из негорючего материала с пределом огнестойкости не менее 0,75 часа (бетон, кирпич, шлакоблок).
3. Стены пристройки не должны быть связаны со стенами основного здания. Это значит, что фундамент надо делать отдельным, несвязным и строить не три стены, а все четыре.

Пристройка делается из негорючего строительного материала

Что надо иметь в виду. Если вы собираетесь устроить котельную в частном доме, а помещения подходящего объема нет или высота потолков немного ниже требований, вам могут пойти на встречу и потребовать взамен увечить площадь остекления. Если же вы планируете строительство дома, то надо выдерживать все требования, иначе проект вам никогда не согласуют. Также жестко подходят и к строительству пристроенных котельных: все должно соответствовать нормам и никак иначе.

Источник: world-wells.ru
