Выступы консолей колонн и рассмотренных ригелей с эстетической стороны нежелательны, поэтому при нагрузках на пол до 1 т / м2 и пролетах 6 м применяют конструкции сборного железобетонного каркаса, аналогично разработанному для общественных зданий с гладким потолком и с консолями колонн, не выступающими ниже ригеля ( см. гл. [4]

Скалывание консоли колонны следует рассматривать не как причину, а как следствие уже начавшегося обрушения перекрытия. [5]

На консолях колонн шатра установлены стальные подкрановые балки мостового рана грузоподъемностью 10 Т, предназначенного для ремонтных работ. На кровле шатра установлен аэрационный фонарь. [6]

Ригели на консоли колонн устанавливаются после того, как колонны выверены и закреплены в проектном положении электросваркой. После окончательной выверки ригелей свариваются закладные детали с последующей заделкой стыка цементным раствором. [7]

Устанавливаемые на консоли колонн крановые пути состоят из железобетонных или стальных подкрановых балок и укладываемых по ним крановых рельсов. [9]

Фундамент с консолью для многослойной стены

Ригель прижимают к консоли колонны анкерными болтами 6, установленными в консоли при изготовлении колонны. [11]

Укладывают балки на консоли колонн и приваривают к ним через закладные детали. Перед укладкой плит покрытия верхнюю поверхность балки покрывают тонким слоем глины, обработанной нефтью или мазутом, что обеспечивает скольжение плит покрытия по балкам при производстве предварительного напряжения всего диска покрытия. [12]

Балки укладываются на консоли колонн . Перед укладкой плит покрытия балки покрывают слоем пергамина для уменьшения трения, возникающего при скольжении плит покрытия по балкам во время выполнения предварительного напряжения покрытия. Швы между плитами замоноличивают бетоном с уплотнением вибраторами. Для защемления плит в месте примыкания к стеновым панелям и обеспечения герметичности этого стыка устраивается железобетонный монолитный пояс. [13]

Балка крепится к консоли колонны с одной стороны анкерными болтами, гайками и контргайками, а с другой — приваркой металлической пластины к закладным деталям консоли колонны. [15]

Источник www.ngpedia.ru

Виды колонн одноэтажных промышленных зданий. Назначение закладных деталей

Для устройства каркасов одноэтажных промышленных зданий применяют железобетонные и стальные колонны.

Железобетонные колонны одноэтажных промышленных зданий (рис. 26) могут быть с консолями и без них (если отсутствуют мостовые краны). По расположению в плане их подразделяют на колонны средних и крайних рядов.

В зависимости от поперечного сечения колонны бывают прямоугольные, таврового профиля и двухветвевые. Размеры поперечного сечения зависят от действующих нагрузок. Применяют следующие унифицированные размеры сечений колонн: 400х400,

Конструкции: Базы стальных колонн || Constructions: Steel Column Bases

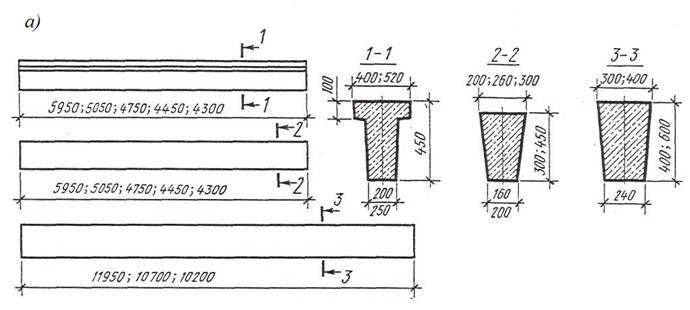

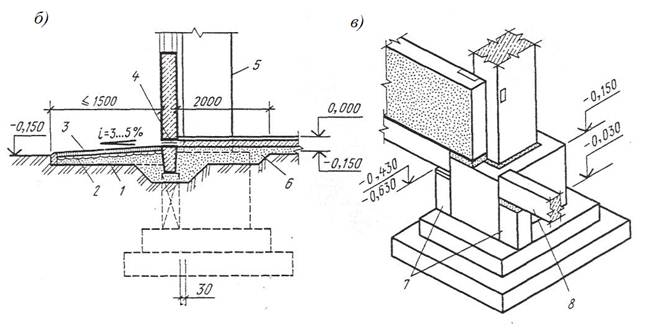

Рис. 25. Фундаменты одноэтажных промышленных зданий а) типы фундаментных балок; б), в) детали фундаментов крайнего ряда колонн; 1- песок; 2 — щебеночная подготовка; 3 — Асфальтовое или бетонное покрытие (отмостка); 4 — гидроизоляция; 5 — колонна; 6 — шлак или крупнозернистый песок; 7 — железобетонные столбики; 8 — фундаментная балка.

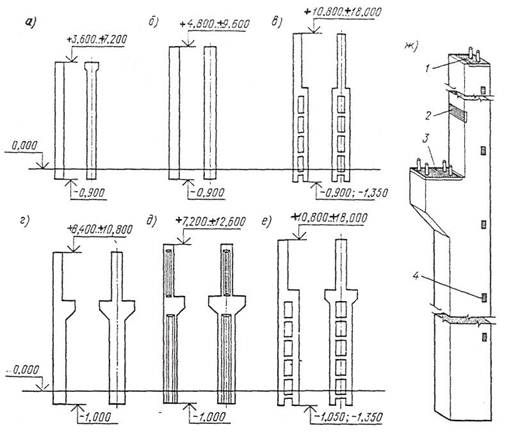

Рис. 26. Основные типы железобетонных колонн одноэтажных промышленных зданий. а) прямоугольного сечения для здания без мостовых кранов при шаге 6м; б) то же, при шаге 12 м; в) двухветвевые для зданий без мостовых кранов; г) прямоугольного сечения для кранов с мостовыми кранами; д) то же, двутаврового сечения; е) двухветвевые для зданий с мостовыми кранами; ж) общий вид колонны; 1 -закладная деталь для крепления несущей конструкции покрытия; 2 ,3 -то же, подкрановой балки; 4 -то же, стеновых панелей.

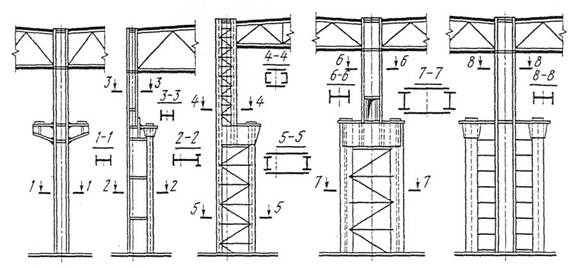

Рис. 27. Основные типы стальных колонн

а) постоянного сечения, б), г) переменного сечения, д) раздельная

600х600, 400х800, 500х500, 500х600, 500х800 мм — для прямоугольных; 400х600 и 800х800 мм — для тавровых и 400х1000, 500х1000, 500х1300, 500х1400, 500х500, 600х1400, 600х1900 и 600х2400 мм — для двухветвевых. Колонны могут быть из нескольких частей, которые собирают на строительной площадке.

Колонны с консолями состоят из надкрановой и подкрановой ветвей. Сечение- подкрановых ветвей чаще всего квадратное или прямоугольное: 400х400 или 500х500мм. Для изготовления колонн применяют бетон классов В15, В40 и арматуру различных классов.

Длину колонн принимают с учетом высоты цеха и глубины их заделки в фундамент, которая может быть: для колонн прямоугольного сечения без мостовых кранов — 750 мм, для колонн прямоугольного и двутаврового сечения с мостовыми кранами — 850мм; для двухветвевых колонн — 900-1200 мм.

В колоннах предусматриваются закладные детали (рис.2б,ж):

1 — для крепления несущих конструкций покрытия (стальной лист, приваренный к специальной арматуре);

2 — для крепления подкрановых балок от опрокидывания под действием тормозных сил;

3 — для крепления подкрановых балок от смещения (стальной лист с четырьмя болтами М16);

4 — для крепления стеновых панелей (63х5, приваренных к арматуре каркаса до бетонирования колонн).

Кроме основных колонн для устройства фахверков используют фахверковые колонны. Их устанавливают вдоль здания при шаге крайних колонн 12 м и размере панелей стен 6 м, а также в торцах зданий.

Стальные колонны одноэтажных зданий могут иметь постоянное по высоте сечение и переменное. В свою очередь, колонны с переменным сечением могут быть с подкрановой частью сплошного и сквозного сечения (рис.27). Сквозные колонны подразделяют на колонны с ветвями, соединенными связями, и колонны раздельные, которые состоят из независимо работающих шатровой и подкрановой ветвей. Колонны постоянного сечения используют при применении кранов грузоподъемностью до 20 т и высоте здания до 9,6 м.

В случаях, когда колонны в основном работают на центральное сжатие, применяют колонны сплошного сечения. Для изготовления сплошных колонн применяют широкополочный прокатный или сварной двутавр, а для сквозных колонн могут быть использованы также двутавры, швеллеры и втолки.

Раздельные колонны устраивают в зданиях с тяжелыми мостовыми кранами (125т и более). В нижней части колонн для сопряжения с фундаментами предусматривают стальные базы (башмаки). Базы к фундаментам крепят анкерными болтами, закладываемыми в фундамент при их изготовлении. Нижнюю опорную часть колонны вместе с базой покрывают слоем бетона

Источник studopedia.ru

Консоль, консольные элементы на базе проектов серии БПК

Отдельный интерес представляют собой консольные элементы на базе проектов серии БПК.

Иновационные решения позволили существенно увеличить вылет (длину) консольных элементов каркаса без применения дополнительного армирования стержневой арматурой.

Особенности проектов БПК позволяют в зависимости от принятой конструктивной схемы получить вылет консольной части длиной до 7 м.
