Научиться читать проект в строительстве

Содержание

Чтобы получить по чертежу информацию о детали, т. е. прочитать ее чертеж, необходимо соблюдать определенный порядок действий.

Прочитать основную надпись чертежа: выяснить название и назначение детали, наименование материала, из которого она изготовлена, масштаб изображений.
Установить, какие виды, другие изображения детали даны на чертеже, какой вид является главным.
Изучить виды и другие изображения в их взаимной связи, выяснить очертания детали, взаимное расположение и форму ее частей. Представив по чертежу форму каждой части детали, мысленно объединить их в единый целостный образ.
Определить размеры детали и размеры ее элементов.

Читая чертеж детали, можно сформулировать для себя вопросы, дающие представление о ней: а) как называется деталь; б) из какого материала она изготовлена; в) в каком масштабе выполнен чертеж; г) какие виды содержит чертеж; д) сочетанием каких геометрических тел образована форма детали; е) какова ее общая форма; ж) каковы габаритные размеры детали и размеры отдельных ее частей.

От атеизма к вере / Интервью с Данилом Куровым

Рассмотрим пример. На рисунке 113 дан чертеж детали, который необходимо прочитать. Какую информацию мы можем получить о детали из этого чертежа? Пользуясь только что приведенной последовательностью чтения чертежа, можно установить, что деталь называется «пробка», она изготовлена из стали. Масштаб — 1 : 1, т. е. изображение выполнено в натуральную величину.

Чертеж содержит два вида — главный вид и вид слева. Других изображений нет. Пользуясь видами, определяем форму детали и ее частей.

Сопоставляя виды, можно установить, что форма детали образована несколькими поверхностями вращения — цилиндрами. Один из них имеет диаметр 50 мм, а высоту — 10 (35 — 25) мм. Оси вращения цилиндров совпадают и расположены параллельно горизонтальной плоскости проекций. Второй цилиндр имеет диаметр 42 мм, высоту — 20 (25 — 5) мм.

Между этими цилиндрами находится элемент детали — проточка, которая имеет форму цилиндра диаметром 36 мм и длиной 5 мм. На цилиндре диаметром 42 мм есть конической формы фаска, ее размеры 3×45°, т. е. высота фаски 3 мм, а выполнена она под углом в 45°.

Вдоль оси вращения поверхностей, образующих форму детали, расположено углубление. Оно имеет форму шестиугольной призмы и показано на главном виде штриховыми линиями. Глубина отверстия — 25 мм, а расстояние между двумя параллельными гранями — 22 мм. На деталях такой размер называют размером «под ключ», он определяет расстояние между «губками» ключа.

Габаритные размеры детали: 35 мм и 050 мм.

Таким образом, чтение чертежа сводится к получению всей имеющейся на чертеже информации о предмете. При этом обязательно учитывается как графическая, так и текстовая информация. Только вместе они дают однозначное представление о форме предмета, его размерах, материале, т. е. вызывают пространственный образ предмета по его плоскому изображению, выполненному на бумаге или классной доске.

Чтение строительного чертежа

В какой последовательности необходимо читать чертеж детали?

Задание 21. Прочитайте чертеж детали, заданный на рисунке 114.

Вопросы к чертежу

Как называется деталь?
Из какого материала она изготовлена?
Какой масштаб изображений?
Какие виды заданы на чертеже?
Сочетанием каких геометрических тел образована форма детали?
Какой элемент детали показан на главном виде штриховыми линиями? Какой он формы?
Изображением какого элемента детали является окружность Ø50 мм? Назовите все размеры этого элемента.
Каковы габаритные размеры детали?

Задание 22. На рисунке 115 дан чертеж технической детали.

Задания к чертежу

Прочитайте чертеж, используя рассмотренный выше порядок.
На видимых частях поверхности детали на одном из видов заданы проекции точек. Не перечерчивая изображений, найдите проекции этих точек на другом виде.
Определите, какая из заданных точек (Д, В и т. д.) совпадает с вершиной; какая лежит на ребре, грани или на поверхности вращения детали.
В рабочей тетради запишите: наименования и материал, из которого изготовлена деталь; масштаб; количество изображений и их названия; число геометрических тел, образующих форму детали, и их названия; габаритные размеры детали.

Прочитайте чертежи деталей (рис. 116, а и б).

Задание 24. Выполните технические рисунки деталей по чертежу в прямоугольных проекциях (рис. 117, а и б). I, 35

Строительные планы и их задачи

Строительная документация, в народе именуемая «чертежами» или «планами», — это ряд документов, в которых отображено проекционное видение будущего объекта. Также каждый чертеж обязательно содержит пояснительную записку, в которой подробно и основательно расписана вся необходимая сопутствующая проекту информация.

Основными задачами чертежа являются:

Привязка строительного объекта к местности. План не только учитывает расположение объекта относительно поверхности земли, но и указывает, где необходимо разместить временное поселение строителей, куда можно поставить технику. Также в этом разделе указывается, откуда и каким способом будет осуществляться доставка материала, где и в каких помещениях он будет храниться.
Перечень материалов. Пояснительная записка к чертежу содержит все необходимые подробные сведения о типах и видах строительных материалов, используемых при возведении объекта. На каждый дается подробная характеристика, включающая описание его вида, свойств, а также таких базовых качеств, как прочность, твердость, пожароопасность, горючесть, теплопроводность, электропроводимость, изоляционные свойства и т. д.
Строительство. В плане имеются сведения относительно сроков сдачи объекта, графика и посуточного расписания рабочего процесса. Также указаны ежедневные нормы выполнения работ.
Тестовый эксплуатационный период. Этот раздел плана содержит информацию о коротком периоде, в течение которого строительные и коммунальные службы проверяют все системы здания на работоспособность. Электронные системы, сантехнические узлы и газовое обеспечение дома подвергают тщательному анализу и выносят резолюцию касательно их работоспособности и качества проведенных работ.

Весь процесс создания нового помещения или объекта тщательно задокументирован, что существенно облегчает контроль за ним.

Чертеж отличается от эскиза или дизайнерского наброска тем, что достоверно точно передает форму, размеры, объем планируемого к постройке объекта. Также от вышеперечисленных видов документов план отличает его ясность всем, четкость и стандартное оформление.

Вся информация, содержащаяся в строительном плане, представлена в официальном и понятном виде. Все обозначения являются общепринятыми и соответствуют ГОСТу, являясь одинаковыми для любого чертежа, к какому бы проекту он не относился. Обозначение материалов на чертежах также является стандартизированным процессом и подчиняется специальному регламенту. В него входят утвержденные соответствующими органами обозначения для каждого вида строительного материала.

Единые стандарты документации позволяют архитекторам и проектировщикам беспрепятственно разрабатывать объекты любого типа, не опасаясь отмены проекта или перенесения его в другое место, так как благодаря однообразной системе описания рабочего процесса и одинаковому обозначению материалов на чертежах исправить и дополнить план можно легко и без особых усилий.

Как научиться читать чертежи

1.
Начинать читать чертеж нужно с изучения основных методов, правил, видов нанесения на бумагу предметов всевозможного размера и формы на плоскости, а также стандартов и условных обозначений, которые должны быть на любом чертеже, когда его оформляешь. Следует обучиться технологии обработки соответствующих изделий.

Изучите содержания главной надписи на чертежах. При помощи нее вы узнаете масштаб чертежа, материал, который используется для их изготовления, а также название деталей.
Определите изображения, с помощью которых представили детали чертежей.
Проанализируйте изображения чертежа. Представленные формы изделия или детали. Если сразу не сможете увидеть деталь, можете ее мысленно разделить на пару частей и постараться представить их геометрическую форму.
Изучите размеры детали – представленные ее величины.

Ознакомления с чертежом поможет представить детали, изображенные на нем: по каким принципам расположены, как взаимодействуют и прочее. Внимательное чтение чертежей поможет не только рассмотреть на нем детали, позволяющие точно представить будущую форму изделия уже в готовом виде, но и узнать массу изделия, количество одинаковых деталей, название, а также рассчитать масштаб, учитывая все стандарты и требования.

3.
После этого подробно ознакомьтесь со всеми размерами, изображенными на чертеже, дабы узнать допустимое отклонение от установленных размеров.

4.
В конце, нужно установить тип чистоты поверхности каждого элемента, дабы в будущем на основании информации, полученной в процессе прочтения чертежа, представить каждый этап обработки и производства изделия на всех циклах, а также проанализировать, как эта деталь или изделие будет применено в конечном продукте или узле, по какому принципу будет работать, в каких условиях будет эксплуатироваться, и, какое предназначение будет исполнять.

Обозначения на чертежах в машиностроении

Обозначения размеров

На чертежах, как правило, не указывают размерность (то есть единицу измерения размера). По умолчанию в машиностроении на технических эскизах все размеры указывают в миллиметрах. На других технических схемах — к примеру, архитектурных, — масштаб и размеры уточняют отдельно в соответствии с ГОСТами.

Чтобы обозначить величину какой-либо детали, используют соответствующие числа (без указания единиц измерения) и линиями со стрелками на концах. Эти линии непрерывны, чтобы не путать их с другими, и параллельны контурам детали. Располагаются они снаружи изображаемого объекта.

Примеры указания размеров представлены на изображении ниже.

Выделяют несколько основных разновидностей размеров:

линейные отображают длины линий и дуг;
радиальные показывают, например, диаметры отверстий;
угловые указываются в градусах и демонстрируют, соответственно, размер угла.

Правильное оформление линейных, радиальных и угловых размеров — на иллюстрации ниже.

Допуски и посадки

Идеальная сборка механизмов практически невозможна из-за возможностей станков и особенностей измерения. В машиностроении выделяют два вида размеров детали: действительный и номинальный.

Действительный размер детали — это размер с допустимой погрешностью.

В связи с тем, что номинальный и действительный размеры деталей почти всегда различаются, сборка механизмов невозможна без заранее продуманной системы допусков и посадок. Величина этих допусков и посадок определяется допустимой точностью обработки и спецификой планируемого изделия.

Допуском называют диапазон возможного отклонения действительного размера от номинального.

Посадка состоит из 2 допусков: допуска на наружной поверхности и допуска на внутренней поверхности. Она определяется величиной зазора или натяга при сборке.

На чертежах помимо номинального размера указывают два параллельных значения, между которыми находится действительный. Есть 3 основных способа указать величину предельных отклонений, т. е. допуска:

условное обозначение полей допусков;
указание числовых значений допусков и посадок;
условное обозначение полей допусков с указанием числовых значений.

Подробнее эти способы рассмотрены на иллюстрации.

Допуски, их форма и расположение на поверхности детали обозначают графическими символами, регламентированными в системе ГОСТов.

Выносные элементы

Иногда масштаба технического эскиза недостаточно для того, чтобы показать подробно размер, форму или строение изделия. Тогда удобнее вынести часть детали в увеличенном виде за пределы основного изображения.

Выносной элемент — это увеличенное изображение части изделия, которое требует особых пояснений в отношении формы, размеров и других данных.

Правила оформления выносных элементов просты. Часть, которую необходимо вынести, обычно обводят кругом или овалом и подписывают либо римской цифрой, либо кириллической буквой. При этом не используют буквы: Й, О, Х, Ъ, Ы, Ь.

Это же число становится знаменателем фрагмента, а в числителе указывается его масштаб. В тех случаях, когда для обозначения использовали букву, ее записывают спереди, а масштаб указывают в скобках за ней.

В некоторых случаях выносной элемент отображает часть объекта в том же размере, но, например, в другом сечении. К примеру, на машиностроительном чертеже деталь представлена видом, а выносной элемент представлен в разрезе.

Вне зависимости от назначения выносного элемента, на чертежном листе его стараются располагать близко к соответствующему месту на изображении объекта.

Обозначение материалов в сечениях

Сечение — это один из способов изображения объекта на техническом эскизе. Он представляет собой изображение фигуры, получившееся после ее условного рассечения. Оно позволяет рассмотреть внутренний вид предмета.

Например, деталь в разрезе может выглядеть так, как на изображении ниже.

Сечения бывают 2 основных форм.

Вынесенные. Отображаются за пределами контура предмета.
Наложенные. Отображаются в рамках контура детали.

Во втором случае контур сечения заполняют линиями определенной формы. Виды линий и их значение четко регламентированы в ГОСТах.

Если материал не включен в ГОСТы и, соответственно, не имеет обозначения, можно применить дополнительное обозначение. Но в таком случае обязательно пояснить значение штриховки на чертеже.

Если сечение слишком узкое и длинное, то полностью заштриховать необходимо только контуры отверстий и концы детали. Остальную площадь рекомендуется штриховать небольшими участками в нескольких местах. Пример такой штриховки — на картинке.

Черчение

§ 35. Порядок чтения сборочных чертежей

Читать сборочные чертежи нужно в определенной последовательности:

Найти название изделия. Зная его название, которое указывается в основной надписи, легче читать чертеж. Например, названия «авторучка», «тиски слесарные» дают представление не только о назначении, но в некоторой степени и об устройстве этих изделий.

Рассмотреть, пользуясь спецификацией, изображения каждой детали. Для этого выясняют по спецификации название первой детали и относящиеся к ней данные. Находят изображения детали по обозначению ее позиции. Определяют форму детали, сопоставляя все ее изображения, данные на чертеже. Так поступают последовательно со всеми деталями.

По названию детали можно быстрее выделить ее изображения на чертеже. Например, прочитав «болт», «штифт», «втулка», «гайка», вы уже представляете их форму и как они изображаются на чертеже.

Определить, как соединяются между собой детали (с помощью резьбы, шпонки, штифта и т. п.). Выяснить, как перемещаются во время работы подвижные части изделия.

Для примера прочитаем сборочный чертеж (рис. 238). Вопросы к нему расположены в той последовательности, в какой вы будете читать сборочные чертежи. Вначале попытайтесь ответить на них самостоятельно.

Рис. 238. Чертеж для чтения

Вопросы к сборочному чертежу:

Как называется изделие?
Какие изображения приведены на чертеже?
Из скольких деталей состоит изделие? Как называются детали 1. 2. 6? Какова их форма?
Какие детали и как соединены между собой? Укажите особенности соединения деталей 3, 4, 5 и 6, а также 1 и 2. Как соединены каретка и стержень?
Какая резьба нарезана на детали 7?

Теперь проверьте свои ответы.

Ответы на вопросы к сборочному чертежу:

1. Изделие называется «рейсмус».

2. Даны главный вид в соединении с разрезами, сечение и разрез А — А.

3. Изделие состоит из семи деталей. Деталь 1 называется «основание». Ее форма образована двумя цилиндрами разного диаметра, имеющими фаски в виде усеченного конуса. Вдоль оси детали просверлено цилиндрическое отверстие, в котором нарезана метрическая резьба.

В нижней части большого цилиндра имеется цилиндрическая выточка (на рисунке 239 даны наглядные изображения деталей).

Рис. 239. Детали рейсмуса

Деталь 2 называется «стержень». В целом она представляет собой цилиндрический стержень со сферическими торцами.

В нижней части детали нарезана резьба. Она доходит до большего по диаметру цилиндра с плоскими срезами (лысками), расположенными с двух сторон.

Деталь 6 называется «винт зажимной». Она составлена из двух цилиндров разных диаметров. На меньшем из них нарезана резьба и на конце снята фаска в виде усеченного конуса. В большем цилиндре перпендикулярно оси просверлено сквозное цилиндрическое отверстие.

4. Детали рейсмуса соединены двумя способами:

при помощи резьбы (детали 1 и 2, 4 и 7, 5 и 6);
свободно сопряжены (детали 2 и 4. 3 и 6).

Особенность соединения деталей 3, 4, 5 и 6 состоит в том, что закрепление их осуществляется перемещением детали 6 в отверстии детали 4 при завинчивании детали 5. При этом деталь 3 может быть установлена под любым углом на разной высоте. Каретка (дет. 4) надевается на стержень (дет. 2) и крепится винтом (дет. 7).

5. На винте 7 нарезана метрическая резьба, наружный диаметр которой 2,5 мм. Это вы можете узнать из обозначения винта, данного в спецификации.

Прочитайте сборочный чертеж, данный на рисунке 240, по плану, приведенному в 35.

Рис. 240. Чертеж для чтения

Пояснения к сборочному чертежу на рисунке 240. Вилка служит для контакта электрического провода со штепсельной розеткой. Провод, проходящий через отверстие в средней части корпуса 1, поджимается прокладкой 3 и крепится гайкой 5 на штыре 4. Контакты 2 предназначены для крепления штырей 4 и позволяют подключать сверху еще одну вилку.

Чтобы легче было понять сборочный чертеж, на рисунке 241 дано наглядное изображение вилки.

Пример создания чертежа вручную

Предположим, перед нами стоит задача начертить чертеж прямоугольного ящика 100х50х20 мм (длина, ширина и высота соответственно), на верхней грани которого в центре расположено сквозное отверстие диаметром 40 мм. Ничего сложного в этом нет, если выполнять рекомендации, изложенные ниже.

Пошаговый мастер-класс, как сделать чертеж предмета в трех видах:

На первой стадии необходимо определиться, какой вид будет главным. Согласно рекомендациям, главный вид несет максимально полное представление о детали.

С правой стороны от главного вида на том же уровне помещаем вид слева – прямоугольник 50х20 мм.

Чертеж в трех видах был бы готов, если бы не один момент: как понять по нашим изображениям, что отверстие сквозное?

Представьте себе, что оно глухое, т.е. доходит до середины детали. Тогда вид сверху выглядел бы аналогично. В этих случаях поступают так: на главном и виде слева показывают расположение отверстий штриховыми линиями. Или прибегают к разрезу или сечению деталей.

Осталось только проставить габаритные размеры. Рекомендуется равномерно распределять все размеры между видами.

Как научиться читать чертежи в строительстве

Технические эскизы в строительстве и архитектуре, как правило, состоят из нескольких листов. Каждый из них отражает отдельную часть проекта объекта.

ГП — генеральный план строящегося объекта.
АР — архитектурные решения.
КМ — конструкции металлические.
КЖ — конструкции железобетонные.
НВК — наружные сети водоснабжения и канализации.
ОВ — планы отопления и вентиляции.
ВК — водоснабжение и канализация внутри объекта.
ТС – система теплоснабжения.
ЭН — наружное электроосвещение.
ЭС — электроснабжение и кабельные сети внутри площадки.
СС — система связи.

Многие элементы строительных чертежей эксклюзивны и специфичны, в других видах чертежей (например, машиностроительных) они не встречаются.

Поскольку в строящемся объекте необходимо учесть множество различных элементов, неопытному взгляду строительный чертеж может показаться слишком сложным.

Чтобы не запутаться в строительном чертеже, стоит соблюдать определенный порядок действий.

Ознакомиться с масштабом чертежа. По общему правилу, большинство технических эскизов составляют в размере 1:50 или 1:100, но бывают и исключения.
Изучить основные обозначения и аббревиатуры, которые используют в строительных чертежах

В архитектурных и строительных схемах масштаб меньше, чем в машиностроительных, так что дополнительных обозначений намного больше.
Обращать внимание на выносные элементы. Инженеры зданий очень часто прибегают к ним.

Необходимо учитывать, что все планы зданий — это горизонтальные разрезы на уровне окон и дверей. Высотные отметки от уровня земли обозначают за пределами контуров технического эскиза.

Виды электрических схем

Для того чтобы правильно пользоваться электрическими схемами, нужно заранее ознакомиться с основными понятиями и определениями, затрагивающими эту область.

Любая схема выполняется в виде графического изображения или чертежа, на котором вместе с оборудованием отображаются все связующие звенья электрической цепи. Существуют различные виды электрических схем, различающиеся по своему целевому назначению. В их перечень входят первичные и вторичные цепи, системы сигнализации, защиты, управления и прочие. Кроме того, существуют и широко используются принципиальные и монтажные электрические схемы, однолинейные, полнолинейные и развернутые. Каждая из них имеет свои специфические особенности.

К первичным относятся цепи, по которым подаются основные технологические напряжения непосредственно от источников к потребителям или приемникам электроэнергии. Первичные цепи вырабатывают, преобразовывают, передают и распределяют электрическую энергию. Они состоят из главной схемы и цепей, обеспечивающих собственные нужды.

Цепи главной схемы вырабатывают, преобразуют и распределяют основной поток электроэнергии. Цепи для собственных нужд обеспечивают работу основного электрического оборудования. Через них напряжение поступает на электродвигатели установок, в систему освещения и на другие участки.

Вторичными считаются те цепи, в которых подаваемое напряжение не превышает 1 киловатта. Они обеспечивают выполнение функций автоматики, управления, защиты, диспетчерской службы. Через вторичные цепи осуществляется контроль, измерения и учет электроэнергии. Знание этих свойств поможет научиться читать электрические схемы.

Полнолинейные схемы используются в трехфазных цепях. Они отображают электрооборудование, подключенное ко всем трем фазам. На однолинейных схемах показывается оборудование, размещенное лишь на одной средней фазе. Данное отличие обязательно указывается на схеме.

Виды компасов

Компас представляет собой небольшое устройство, которое по внешнему виду напоминает наручные часы со стрелкой. Верное направление чаще всего определяют при помощи следующих разновидностей приборов:

Магнитный. Самый популярный тип. В центральной зоне компаса располагается вращающаяся стрелка. Ее верхний конец направлен на север, нижний — на юг. К преимуществам изделия относятся компактные размеры, простота эксплуатации. Среди недостатков отмечают невозможность применения рядом с электросетями, железной дорогой.
Электромагнитный. По внешнему виду устройство напоминает электронные часы, принцип работы схож с магнитной разновидностью. Помимо действующего механизма прибор оснащен специальными чипами, которые считывают данные о местоположении. Впоследствии обозначения сторон света выводятся на дисплей. К преимуществам данного типа относят компактные размеры, легкий вес, возможность ношения на руке. Главные минусы — высокая стоимость, зависимость от заряда батареи.
Гирокомпас. Быстровращающееся тело, которое неизменно направлено вдоль главной оси в мировом пространстве, поворачивается к северу, востоку, югу или западу. К преимуществам устройства относят высокую точность, отсутствие зависимости от магнитных полей. Среди недостатков отмечают сложность конструкции, регулярное обслуживание, сложности при эксплуатации.

В зависимости от назначения различают детские, геологические, инженерные компасы. Многофункциональные модели, помимо определения направления, имеют множество дополнительных приспособлений, которые упрощают ориентирование на местности, помогают в решении специфических задач.

Магнитный

Гирокомпас

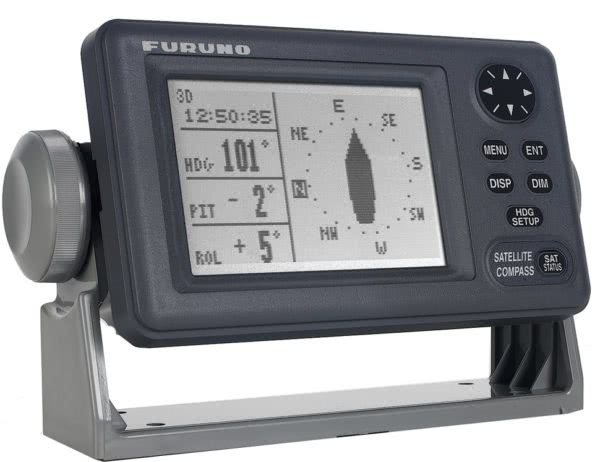

Электронный

Электромагнитный

Выполнение заточки резцов своими руками

От того, насколько правильно заточен рабочий инструмент зависят качественные показатели обработки. Чтобы правильно выполнить заточку необходимо воспользоваться электрозаточным станком у которого предусмотрен набор кругов различной степени зернистости и наличие бархатного бруска, необходимого для правки лезвий.

Углы заточек мастера выбирают лично, исходя из своих предпочтений, токарного мастерства, твердость древа, качества рабочих инструментов и окончательного желаемого вида обрабатываемых поверхностей.

Для начинающих токарей оптимальным вариантом являются углы заточек для:

мейселя – скосы должны равняться 40° по отношениям к оси рабочих поверхностей и по 40° для сторон лезвия;
рейера – от 50° до 60°.

При накоплении опыта и повышении уровня мастерства, угол затачивания вы всегда сможете уменьшить до 20°-35°.

Также для мастеров рекомендуется, помимо разнофасонного типа резцов, иметь один вид резцов с одинаковым размером, но с разным углом заточки. Такой подход сможет значительно ускорить и облегчить рабочий процесс, а также увеличит срок эксплуатации инструментов, поскольку не будет надобности в постоянном перезатачивании лезвий исходя из видов обрабатываемого материала.

Тупой тип углов предназначен, чтобы затачивать, твердые породы древесины либо проводить первоначальную (грубую) обработку.

Острый тип углов у резцов дает возможность более качественно обрабатывать поверхности и ускорять точение, но при его использовании следует быть осторожным поскольку существует риск сколоть заготовки и повредить лезвие. Выполнять затачивание и правку такого типа инструментов также необходимо более часто, нежели при использовании резцов с тупым углом.

Приблизительные углы заточек на лезвии формируются еще на стадиях изготовления резцов своими руками, и перед тем как провести термическую обработку — закаливание.

После их окончательной подготовки, резцы затачиваются на абразивном круге, а весь процесс завершает ручная доводка с помощью бархатного бруска.

Источник: gkhstudy.ru

Как научиться читать чертежи?

Когда студент занимается чем-то таким, что связано с чертежами, тогда он должен быть готов к тому, что это будет нелегко. Ведь на данном изображении есть технические факторы, которые необходимо понимать, а не просто рассматривать. Поэтому, сразу возникает вопрос: как читать чертежи, чтобы это привело к необходимым результатам. Чертежи бывают разного масштаба, размера, без них невозможно провести различные этапы строительства, поэтому, если хотите построить по чертежам дом, нужно изначально делать все правильно.

В общем, для того, чтобы читать чертежи, существуют определенные правила, которые действуют в 2021 году, и должны применяться своевременно как основной фактор. Как уже говорилось выше, чертежи бывают разных видов, и первое, что нужно сделать, так это дать обозначение, чтобы лучше разобраться в изображении.

Однако, прежде чем разобраться в деталях должным образом, рассмотрим на примерах, что из себя представляют чертежи в целом, почем их бывает сложно читать. Когда те, кто имеет дело с чертежами, научатся распознать детали вплоть до последней оси, то смогут без проблем применять полученные знания в строительных работах. Дайте себе время, внимательно читайте чертежи, и все в итоге получится.

В чем сложность чтения чертежей

Начнем с того, что технические документы, а именно схемы, чертежи, представляют собой важную часть архитектурный действий. И процесса производства, где имеется наличие информации для дальнейшей работы. Здесь вы и должны все правильно прочитать, чтобы не ошибиться. В этим, как раз и могут возникать сложности, поэтому первое, что нужно, так это не торопиться и хорошенько разобраться в изображении, которое лежит перед вами. На каждые чертежи, разных видов, размеров, масштаба, способны действовать свои правила, которые помогут делать все правильно и максимально точно.

Каким образом, научиться разбираться в чертежах? Для этого нужно располагать необходимым запасом знаний, разбираться в основных элементах, и тогда все получится быстро и максимально верно. Никакие технические документы не вызовут сложностей, если знать, как с ними обращаться.

Чертежи представляют собой конструкторские документы, которые применяются для того, чтобы сделать верным процесс конкретного изделия. Прочесть его может каждый, кто знает правила по графическим изображениям, и условное обозначение. Все это разрабатывалось годами и не менялось. Поэтому, в отдельных элементах действуют правила одни для всех.

Однако, иногда так случается, что прочитать чертежи бывает сложно. Причины в данном плане бывают самые разные:

Стоит также отметить, что успешный результат по чтению чертежей, в основной мере, может зависеть, оформлены ли чертежи по общепринятых стандартах или нет. соблюдены ли технические правила. Если с оформлением все в порядке, тогда и с чтением не должно возникнуть особых проблем.

Источник: vsesdal.com

Как правильно читать чертежи. Памятка для визуализаторов.

Карандаши и листы ватмана постепенно уходят в прошлое, уступая место цифровым технологиям и специализированным программам. Но принципы начертания остаются теми же и необходимо учиться чтению чертежей. В производстве и в строительных организациях широко распространено использование конструкторской документации, разработать которую без знания черчения невозможно. Для создания простых и комплексных трубопроводов и электроустановок, для сборочного узла и высотных металлоконструкций всё равно необходимо создавать проекты.

Основные правила чтения чертежей

Любая стойка или крепёж сначала воплощаются на листе бумаги или экране компьютера и лишь потом передаются в производственный цех. Для правильного понимания задачи, чтобы ответственный работник мог понять, где именно должно проходить наложение сварочных швов или делать отверстие нужного диаметра, надо уметь читать технологические документы.

Чтение чертежей

В машиностроении чертежи могут быть разными: существуют чертежи деталей, сборочные, схемы, спецификации и др. Технические рисунки должны изготавливаться согласно правилам государственных стандартов (ГОСТ) или Единой системы конструкторской документации (ЕСКД).

Количество изображений должно быть минимальным. В инженерной графике чертёж — это представление предмета с помощью проекций и точным соотношением его размеров.

Определите конкретные сокращения

Сокращения — полезный инструмент для инженеров. Подобно символам, они могут указывать формы, процессы и даже размеры через несколько знаков. Например: «8 отв. Ø300» нужно читать как «8 отверстий диаметром 300 мм», «Dу 25» — «Условный диаметр 25 мм». Естественно, что названия почти всех нормативных документов сокращены: ВСН — Ведомственные строительные нормы, ППБ — Правила пожарной безопасности и проч.

Сокращения в чертежах

Обозначения на чертежах в машиностроении

Допуски и посадки

Зачем это все нужно? Этот вопрос возникает не только у рабочего на производстве. Это задумано, чтобы на заводе не теряли время на постоянное измерение фактических размеров полученной детали, и без брака производили совместимые изделия.

Допуски и посадки

Числовые значения верхнего и нижнего предельных отклонений указывают рядом с размерами шрифтом меньшей величины, чем для размерных чисел. Допуск – это диапазон отклонения от номинального размера. Поле допуска обозначают либо одной, либо двумя буквами основного отклонения и номером квалитета.

Допуск

Посадка состоит из допуска на наружной, охватываемой поверхности, допуска на внутреннюю поверхность, и определяется величиной зазора или натяга. Посадки указывают с помощью дроби в правой части от размера, в числителе обозначение предельного отклонения, а в знаменателе аналогичное обозначение для совместимой детали.
