Эргономичность и устойчивость – главные условия, предъявляемые к деревянным лестницам, основательно расписанные в соответствующих государственных документах. Нормативы подразумевают учет каждого элемента конструкции, вплоть до размера ступенек, высоты проема и наклонного угла всей лестницы. Требования к созданию и монтажу надежного деревянного механизма можно найти в ГОСТах по лестницам из древесины.
Список используемых нормативных актов
Производители придерживаются в своих работах следующих нормативных актов:
- ГОСТ 23120-78 – национальный стандарт требований к маршевым лестницам;
- ГОСТ 25772-83 – обобщенные технические требования к ограждающим конструкциям;
- ГОСТ 24258-88 – данные о применяемых временных вспомогательных изделиях;
- ГОСТ 8556-72 – информация о технических параметрах для традиционных переносных лестниц;
- СНиП 3.03.01-87 — требования к установке сборных конструкций из древесины;
- ГОСТ 20850-84 — общие нормативные показатели и требования для клееных конструкций из древесного массива;
- ГОСТ 24404-80 — стандарт, в котором прописаны требования к лакокрасочным изделиям, покрывающим деревянную поверхность;
- СНиП II-25-80 — строительные принципы и нормы с определением по расчету деревянных конструкций.
Также данный список нормативных документов, предназначенный для качественного производства и установки деревянных лестниц, может быть дополнен стандартами ГОСТ 21.101-97 и ГОСТ Р53254-2009.
Как изготовить лестницу видео.
Первый содержит в себе общие требования, касающиеся проектной нормативной базы, второй – технические характеристики внешних изделий. Для лестниц приставного типа предназначен свой ГОСТ – Р53254-2009.
Материал для производства лестничных конструкций
Древесина – прочный и гибкий материал, из которого можно изготавливать уникальные лестничные конструкции без использования сложной и дорогостоящей техники.
Основные требования, предъявляемые к древесине для лестниц:
При несквозных и твердосросшихся сучках конструкцию можно эксплуатировать, исходя из опоры на список требований. Например, при длине изделия в 50 см ширина сучка не должна превышать 5 мм, а их количество должно равняться 2 штукам. На 100 см длины разрешается один сучок шириной менее 1.5 см. На поверхности всей деревянной конструкции разрешается наличие не более 1 сучка размером до 2 см. При больших значениях размера сучка, применять такую древесину для производства лестниц запрещается.
Маршевые лестницы: основные требования
Маршевые лестницы относятся к категории самых популярных конструкций, благодаря своей практичности, прочности и сравнительно высокой грузоподъемности. К такому типу изделий применяются высокие требования, касающиеся в большинстве случаев вопросов проектирования. Есть список основных нюансов, которые учитываются при разработке проекта:
- частота эксплуатации лестницы;
- ширина между промежуточными опорами, глубина и высота ступеней;
- необходимость наличия дополнительных элементов для пожилых людей и детей;
- грузоподъемность лестничной конструкции.
Основной деталью производства лестницы остается размер ступеней. От глубины конструкции будет зависеть комфорт, надежность и безопасность лестницы. Стандартно при проектировании используется средняя длина шага взрослого человека – примерно 60 см.
После проведения расчетов специалисты разрабатывают чертеж, производимый в трех проекциях, притом на верхней, как правило, размещается нарисованный план объекта. Также в чертеже указывается направление движения, описываются металлические и деревянные детали.
Особенности лестничных конструкций согласно ГОСТ 23120-78 (общий стандарт)
- Угол наклона в среднем должен равняться 30-35 градусов. Для небольшой площади помещения можно сделать исключение в виде наклона, увеличенного до 45 градусов. Больший угол не позволит нормально эксплуатировать лестницу, она превратится в опасную, неудобную конструкцию.
- Ширина лестничной клетки должна быть не менее 80 см, проема – от 80 до 90 см.
- Один лестничный пролет не может состоять из более семнадцати ступенек.
- Все ступени конструкции должны быть изготовлены в едином размере. Отступлением от правил является первая ступень, которая может отличаться от остальных.
- Наиболее оптимальной высотой подъемника считается 12-22 см, а глубина проступи – от 25 до 32 см.
- Если конструкция состоит из более трех ступеней, то подразумевается производство дополнительных перил с высотой не менее 90 см.
- Промежуток между соседними колоннами — не более 15 см.
- При проживании в доме маленьких детей, лестничная конструкция должна иметь дополнительное оборудование в виде поручней, которые могут прикрепляться к стене или к основному изделию.
- Оптимальная высота от лестницы до потолка – не менее 200 см.
- Дистанция между любой дверью и началом деревянной лестницы не должны быть меньше 1 метра.
Требования к переносным лестницам
Простая лестничная конструкция, несмотря на свою примитивность, должна отвечать высоким требования:
- ступени крепко зафиксированы в специальных выемках;
- тетива крепится к ступеням с помощью использования влагоустойчивого клея;
- исключается любой промежуток деталей конструкции;
- для укрепления изделия применяется стяжка металлическими прутьями;
- расстояние между ступенями – около 34 см; высота лестницы – до 500 см;
- если конструкция имеет высоту более 3 метров, то сверху и снизу должны размещаться стяжные болты;
- запрещено использовать стремянки с неврезными ступенями;
- ножки лестниц должны быть защищены специальными противоскользящими накладками;
- установка деревянной конструкции на грунт подразумевает применение заостренных оковок из металла;
- приставленные к трубам лестницы должны быть оборудованы металлическими крюками.
Запрещено устанавливать деревянные лестницы на другие конструкции для увеличения высоты. Наклонный угол не должен превышать 75 градусов, иначе существует вероятность, что человек перевесит конструкцию. В подвесных лестницах две части фиксируются крюками, цепями либо другими соединителями, чтобы они не разъезжались в разные стороны.
Требования к приставным лестницам
Даже самые надежно произведенные лестничные конструкции могут потерять по истечению времени свою устойчивость и общие эксплуатационные свойства. Специалисты советуют несколько раз в год проводить осмотр лестницы, оценивать ее состояние и осуществлять своевременные ремонтные работы, если это необходимо.
Строительные стандарты говорят о следующем:
- конструкция не должна иметь механические повреждения на балках и размер ступеней более 10 см с глубиной больше 5 мм;
- в строении отсутствуют промежутки и дефекты креплений;
- отдельные части лестничного изделия должны быть крепко зафиксированы и не расшатаны;
- каждая из ступеней должна иметь грузоподъемность около 200 кг, чтобы выдержать такой вес не менее 2 минут.
После окончания диагностики, полученные результаты заносятся в журнал. Также рекомендуется визуальная проверка стремянки перед каждым ее применением, чтобы выявит существующие повреждения, способные повлечь за собой негативные последствия. Это обеспечит высокий уровень сохранности в процессе использования изделия и значительную экономию на ремонте при раннем обнаружении поломки.
Выполненная по ГОСТу качественная деревянная лестница, прослужит вам долгие годы, не потеряв при этом первоначального внешнего вида.
Источник: bykdyb.ru
Деревянные лестницы. Нормы строительства
Компания «Древ-Массив» представляет данный перевод с целью обмена опытом. Подчеркиваем, что рекомендации SMA не являются нормативными актами, и на территории РФ не действуют.

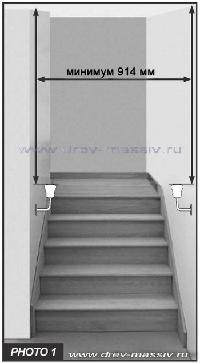

R311.5.1 Ширина

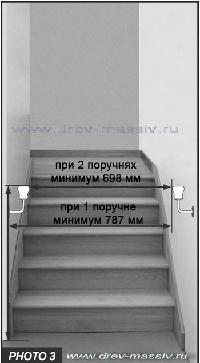

Ширина деревянной лестницы должна быть не менее 36 дюймов (914 мм) по всей высоте лестничного марша от предполагаемого поручня до высоты габаритного контура (до потолка), фото 1. Поручни не должны выступать более чем на 4,5 дюймов (114 мм) с обеих сторон лестницы, фото 2. Т.е. минимальная ширина деревянной лестницы за вычетом поручней должна быть — 31,5 дюйма (787 мм) при одностороннем размещении поручней, или 27 дюймов (698 мм), когда лестница имеет поручни с двух сторон, фото 3.
Исключение: ширина винтовой лестницы должна соответствовать разделу R311.5.8.

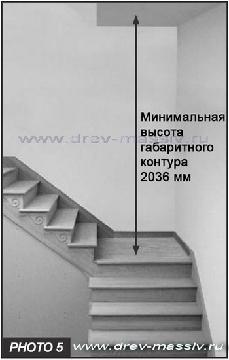

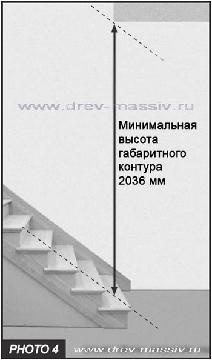

R311.5.2 Высота габаритного контура
Высота габаритного контура — это высота над лестничным маршем или площадкой до потолка или потолочного выступа. Замеряется вертикально от наклонной плоскости, прилегающей к выступам проступей, фото 4, или от пола лестничной площадки до потолка и потолочного выступа, фото 5. Минимальная высота габаритного контура на протяжении всего лестничного марша должна быть не менее 6 футов и 8 дюймов (2036 мм).
R311.5.3 Ступени и подступенки деревянной лестницы

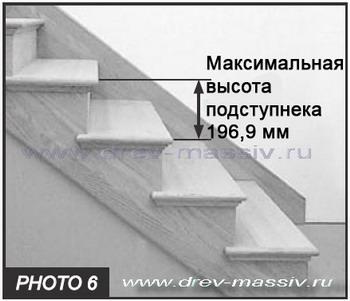

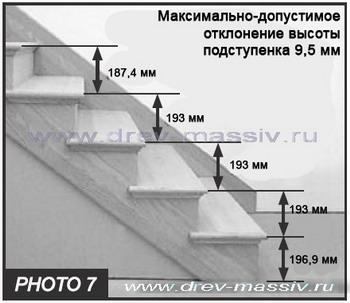

R311.5.3.1 Высота подступенка.
Высота подступенка измеряется вертикально между поверхностями двух близлежащих ступеней, фото 6. Максимальная высота подступенка должна быть 7 3/4 дюймов (196,9 мм). Максимально допустимое отклонение высоты подступенка в пределах любого лестничного марша не должно превышать 3/8 дюйма (9,5 мм), фото 7.

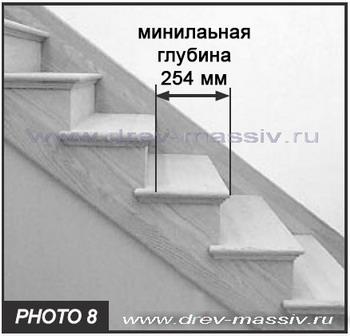

R311.5.3.2 Глубина ступени.
Минимальная глубина ступени должна быть не менее 10 дюймов (254 мм). Глубина ступени замеряется горизонтально между вертикальной плоскостью переднего выступа прилегающей ступени и плоскостью, проходящей под прямым углом через край ступени, фото 8.

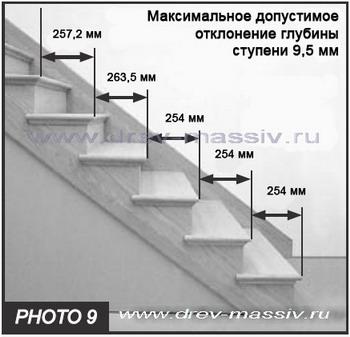

Максимальное допустимое отклонение глубины ступени в пределах любого лестничного марша не должно превышать 3/8 дюйма (9,5 мм), фото 9.

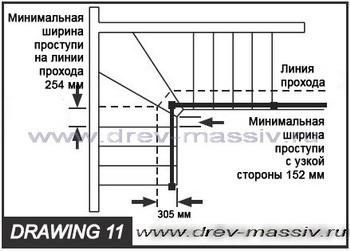

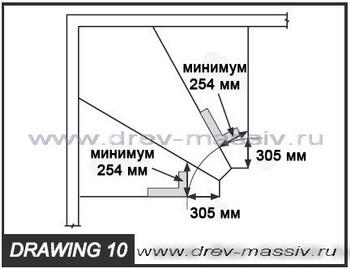

В одномаршевой лестницe с нижними забежными ступенями и поворотом на 90 градусов ступени должны иметь минимальную ширину проступи 10 дюймов (254 мм), которая замеряется, как описано в вышеуказанном пункте, на расстоянии 12 дюймов (305 мм) от стены (линия прохода), фото 10. Забежные ступени должны иметь минимальную ширину проступи 6 дюймов (152 мм) в месте, где ширина проступи самая узкая, фото 11. В пределах любого лестничного марша максимально допустимое отклонение размера глубины забежных ступеней, отмеренной на расстоянии на 12 дюймов (305 мм) от стены, не должно превышать 3/8 дюйма (9,5 мм).
Забежная ступень — ступень с непараллельными краями (см. термины ниже в разделе «Определения» этой статьи).
Типы деревянных лестниц.

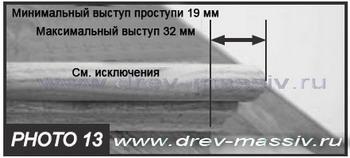

R311.5.3.3 Профиль деревянной лестницы или вид сбоку.

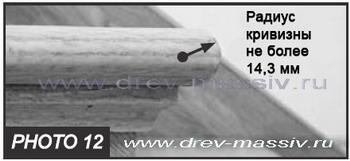

Радиус кривизны выступающей части ступени должен быть не более чем 9/16 дюйма (14,3 мм), фото 12. Проступь относительно жесткой опоры должна выступать не менее чем на 3/4 дюйма (19 мм), но и не более чем на 1 1/4дюйма (32 мм), фото 13. Максимальная допустимая разница между размерами выступов ступеней — 3/8 дюйма (9,5 мм) в одном лестничном марше, включая уровень пола и лестничной площадки, фото 14.

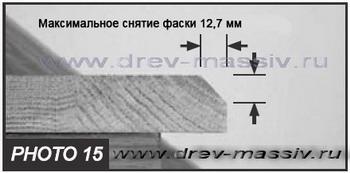

Снятие фаски на выступе проступи не должно превышать 1/2 дюйма (12,7 мм), фото 15. Вертикальная плоскость подступенка не должна отклоняться более чем на 30° (0,51 рад) от наклонной плоскости, проведенной перпендикулярно к нижнему контуру косоура. (Прим. редактора: Данная величина равносильна углу наклона деревянной лестницы, т.е. имеется ввиду, что угол наклона лестницы не должен превышать 30°), фото 16. Открытые подступенки допускаются, при условии, что зазор между ступенями не позволяет пройти сферическому предмету диаметром 4 дюйма (102 мм), фото 17.
1. Выступ проступи не требуется, если глубина ступени менее 11 дюймов (279 мм).
2. Зазор между прилегающими ступенями не ограничивается на деревянной лестнице с общей высотой в 30 дюймов (762 мм) или меньше, фото 17.
R311.5.4 Лестничная площадка.
У каждой деревянной лестницы наверху и внизу должны быть пол или лестничная площадка.
Пол или лестничная площадка не требуется наверху лестничного марша внутри помещения, включая лестницу в прилегающем гараже, при условии, что дверь не распахивается на лестницу.

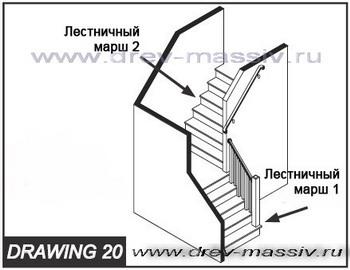

Лестничный марш должен иметь общую высоту между полом и лестничной площадкой не более, чем 12 футов (3658 мм).
Ширина лестничной площадки не должна быть меньше ширины лестничного пролета. Каждая площадка должна иметь минимальный размер в 36 дюймов (914 мм), замеренный в направлении движения, фото 18.

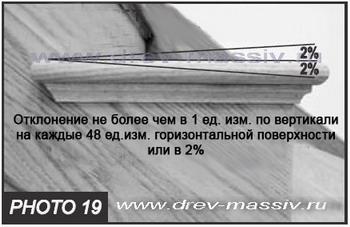

R311.5.5 Пешеходная зона лестницы
Допускается определенный наклон в пешеходной зоне ступеней или лестничной площадки. На каждые 48 ед. изм. горизонтальной поверхности допускается отклонение по вертикали не более, чем в 1 ед., что составляет 2% (Прим. редактора: 1 ед. от 48 ед. = 2%), фото 19.
Пример: глубина ступени 254 мм + выступ проступи 31,75 мм = 285, 75 мм.
2% от 285,75 мм = 5,72 мм — максимальный наклон по вертикали.
Поручни должны быть обеспечены, по крайней мере, с одной стороны деревянной лестницы, при лестничном марше более, чем в 4 ступени, фото 20.

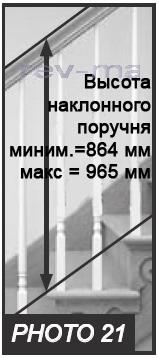

R311.5.6.1 Высота поручней.
Высота поручней замеряется вертикально от наклонной плоскости, прилегающей к выступам проступей, и до наклонной плоскости, проходящей через перила.
Данная величина не должна быть менее 34 дюймов (864 мм) и не более 38 дюймов (965 мм), фото 21.
R311.5.6.2 Цельность поручней.
Поручни должны быть на протяжении всего лестничного марша, от самой верхней ступени, до самой нижней, фото 22 и фото 23.
Концы поручней должны быть повернуты, фото 24 или должны быть завершены декоративной стойкой перил (столбом) или безопасным концевым украшением.
Перила, прилежащие к стене, должны иметь пространство между стеной и поручнем не менее 1 1/2дюйма (38 мм), фото 25.

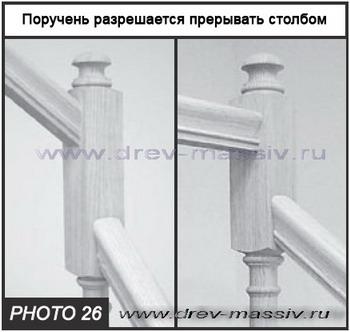

1) Поручень разрешается прерывать столбом на повороте, фото 26.

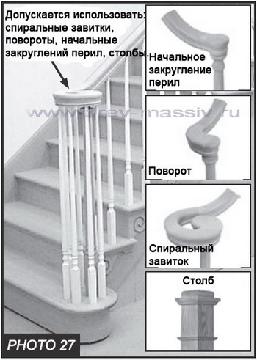

2) Использование спиральных завитков, поворотов, начальных закруглений перил или опорно-заходных столбов допускается на самых нижних ступенях лестницы, фото 27.

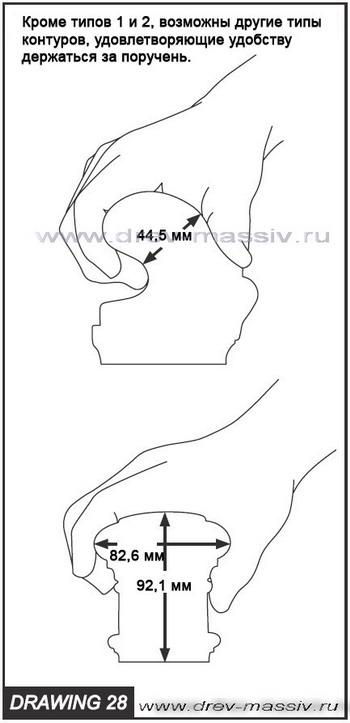

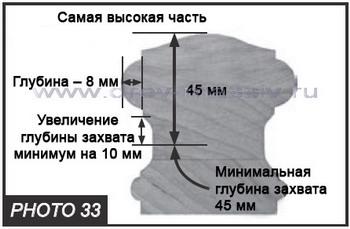

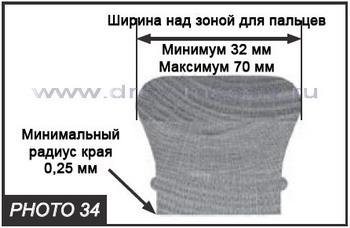

R311.5.6.3 Размеры рукояток поручней.
Все поручни должны отвечать требованиям нижеследующих типов или отвечать аналогичным условиям удобства держаться за рукоятку, фото 28.

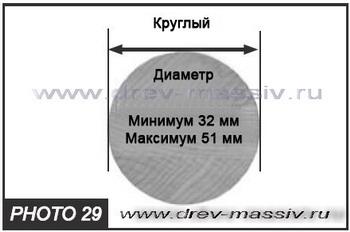

1. Тип I. Поручни с круглым поперечным сечением должны иметь наружный диаметр не менее 1 1/4 дюйма (32 мм) и не более 2 дюймов (51 мм), фото 29. Если поручень не круглый, то он должен иметь размер по периметру не менее 4 дюймов (102 мм) и не более 6 1/4 дюйма (160 мм) с максимальным поперечным сечением в 2 1/4 дюйма (57 мм), фото 30.

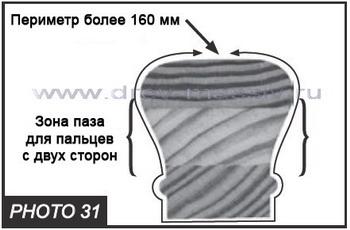

2. Тип II. Поручни с периметром более 6 1/4 дюйма (160мм), должны предусматривать зоны паза для пальцев с обеих сторон профиля, фото 31. Зона паза для пальцев должна начинаться на расстоянии 3/4 дюйма (19 мм) по вертикали от самой высокой части профиля. Зона для пальцев по вертикали должна быть не менее 7/8 дюйма (22 мм), а глубина паза для пальцев должна быть минимум 5/16 (8 мм), фото 32.

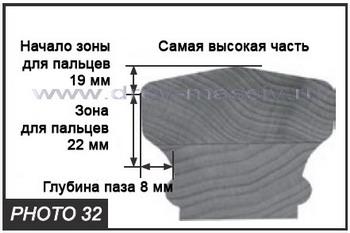

Глубина захвата поручня должна быть увеличена, по крайней мере, на 3/8 дюйма (10 мм) до уровня 13/4 дюйма (45 мм) от самой высокой части профиля, фото 33. Минимальная ширина поручня над зоной для пальцев должна быть не менее 1 1/4 дюйма (32 мм), и не более 2 3/4 дюйма (70 мм), фото 34. Края должны иметь минимальный радиус 0,01 дюйма (0,25 мм), фото 34.
R311.5.7 Освещение.
Все лестницы должны быть освещены в соответствии с разделом R303.6 (Прим. Данный раздел не представлен в этой статье).
R311.5.8 Специальные деревянные лестницы.
Деревянные лестницы с забежными ступенями с поворотом на 90° и 180° , винтовые лестницы с центральной стойкой, круговые винтовые лестницы, криволинейные лестницы должны соответствовать всем требованиям из раздела R311.5 за исключением, указанного ниже.
R311.5.8.1 Винтовая лестница.
Винтовые деревянные лестницы должны быть шириной не менее 26 дюймов (660 мм). Минимальная глубина проступи должна быть не менее 7 1/2 дюймов (190 мм), данная глубина замеряется на расстоянии 12 дюймов (305 мм) от узкой стороны ступени. Все ступени должны быть одинаковыми, подступенки должны быть не более чем 9 1/2 дюймов (241 мм). Минимальная высота габаритного контура над лестничным маршем должна быть не менее 6 футов 6 дюймов (1982 мм), фото 35.
R311.5.8.2 Лестницы в подвал.
Лестницы, ведущие в подвал, освобождаются от требований в разделе R311.4.3 и R311.5. Максимальная высота подвала от пола до наклонной плоскости дверей (прим. редактора: здесь имеется ввиду подвал, в который обычно вход с улицы и двери расположены под наклоном, см., фото) не должна превышать 8 футов (2438 мм). И наклонную плоскость над лестницей должен закрывать соответствующий люк или двери.

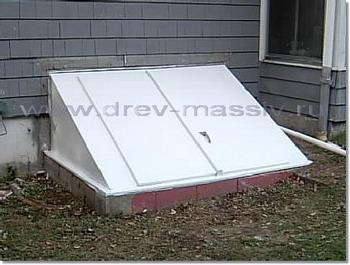

Добавлено «Древ-Массив». Фото от редактора 1. Вход в подвал.
R312.1 Защитные ограждения.
Веранды, балконы, пандусы или просто пол, приподнятый более чем на 30 дюймов (762 мм) от земли, должны иметь ограждения высотой не менее, чем 36 дюймов (914 мм). Лестница, открытая с обеих сторон, с общей высотой более чем 30 дюймов (762 мм), должна иметь ограждения высотой не менее 34 дюймов (864 мм), фото 36.
R312.2 Ограничения по зазору в ограждениях.

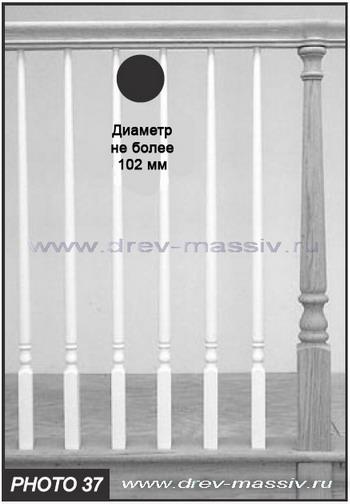

Ограждения на лестницах должны иметь такой зазор между балясинами, чтобы не допустить прохождение сферического предмета диаметром не более 4 дюйма (102 мм), фото 37.
1. Треугольник, образованный подступенком, ступенью и нижней частью перил на открытой стороне лестницы должен иметь такие размеры, чтобы не допустить прохождения сферического предмета диаметром 6 дюймов (152 мм), фото 38.
2. Зазор между балясинами в ограждениях на лестницах с открытыми сторонами должен быть таким размером, чтобы не пропустить сферический предмет диаметром более 4 3/8 дюйма (107 мм), фото 38.
ОПРЕДЕЛЕНИЯ
R201.3 Термины, определенные в других кодексах.
Те термины, которые не определены в настоящем кодексе, они имеют такой же смысл, который используется в других нормативах Международного Совета по нормам и правилам.
Примечание: Для того, чтобы обеспечить полное понимание, мы приведем все связанные с лестничной темой термины, которые применяются в IRC (Международные жилищные нормы) и IBC (Межгосударственные строительные нормы).
Раздел R202 Определения
Часть сооружения или система сооружений, установленные с открытых сторон пешеходной области, которые балясинами предохраняют от падения.
Горизонтальный или наклонный брусок, за который держатся руками.
Верхняя поверхность ступени.
Scissor STAIR Две взаимосвязанных лестницы предоставления двух отдельных путей выхода, расположенных в одной лестничной клетке приложения.
Прим. Редактора: см., фото-пример
Лестница
Сооружение, состоящее из ряда ступеней для подъема на высоту.
Лестницы могут иметь один лестничный марш или несколько. Лестничные марши, связанные лестничными площадками служат для подъема с одного уровня на другой.
Лестница-экстерьер
Лестница, которая хотя бы с одной стороны открыта, а с другой стороны ограничена стеной. Открытая сторона лестницы может быть ограждена поручнями с балясинами или специальными ограждениями.
Лестница-интерьер
Лестница, которая закрыта с обеих сторон.
Винтовая лестница
Лестница, ступени которой расположены по спирали.
Прим. редактора. Винтовые лестницы бывают двух видов: круговые винтовые лестницы и винтовые лестницы с центральной стойкой. Винтовая лестница с центральной стойкой — винтовая лестница, ступени которой нанизываются на одну опору (центральный стержень). Такая лестница состоит из ступеней, центральной стойки и поручней. Круговая винтовая лестница — винтовая лестница, имеющая круглую шахту посередине.
Забежные ступени. Ступени с непараллельными краями.
Прим. редактора. Ступени, у которой внутренняя сторона уже наружной. Забежные ступени применяются при поворотах лестничного марша.
Пример шаблона поручня
Проверка размеров поручня в натуральную величину.
Разместите самую широкую часть поручня на линию AB, чтобы левый край касался линии АС. Следите, чтобы горизонтальная ось поручня была параллельно линии АВ.
Поручень в правильном положении должен соответствовать требованиям в разделе R315.2 Type II Handrail Grip Size requirements (R315.2 Тип поручня 2, требования к размерам захвата).
Если профиль несимметричный с обеих сторон, то поручень нельзя использовать.
Материал взят с сайта www.stairways.org
Перевод Ким Ольги. Предоставлено компанией Древ Массив
Комментарии
| Сергей Написать [08.03.2013 — 18:41] |
P.S. Все подтверждающие документы — вышлю по запросу.
| Евгений Написать [18.02.2013 — 00:50] |
А нормы наши, или европейские? В наших нормативах я встречал немного другие числа. Эти вроде немного уменьшены (особенно ширина прохода между поручнями в свету у винтовых лестниц)
| Евгений [18.02.2013 — 00:46] |
Возьму на заметку, может пригодиться, очень много материала, который разложен по полочкам!
| иван [18.06.2012 — 02:10] |
основа замера есть,все показано что хотел увидел.спосиба. не спотыкойтесь.удачи ..
| Андрей Написать [20.05.2012 — 12:07] |
Разжевали и в рот положили,молодцы.Очень необходимая информация.
| Михайлов Анатолий Васильевич Написать [18.01.2011 — 20:36] |
спасибо вам, профессионалы, мастера и мужики!
| Игорь [01.10.2010 — 14:05] |
ОК, вот это уже понятно. 🙂
| Евгений Написать [01.10.2010 — 13:13] |
Критика не дает застаиваться мозгам ирукам.
Я ее воспринимаю не как способ занизить оценку человека, написавшего статью, а как толчек к размышлению, поиску нового, интересного.
Мыслить не стандартно по» правилам» а свободно для души.
Судя по отзывам ,написанным другими пользователями, они будут муштровать исполнителей, ссылаясь на стандарты, указанные в статье. У них складываются определенные шаблоны в голове, от которых отступить будет тяжело и страшно.
На критику не обижайтесь! Она без оскорблений от человека знающего с чем едят лестницы.
| Игорь [01.10.2010 — 10:19] |
Евгению. Полностью согласен, с тем, что бы сделать индвидуальную лестницу, то эта статья для этого не подходить. А статья сделана для тех, кто в этом мало что понимает. Разберутся с основными принципами, а далее уже можно и к индивидуальным вопросам изготовления лестницы приступать. По моему это все понятно. Непонятно, почему такая критика 🙂
| Евгений Написать [01.10.2010 — 09:45] |
Ну да, познавательно!
Но только для тех , кто никогда не строил лестниц самостоятельно.
Куча рекомендаций: это должно, это недолжно. То есть навязываются какие то стандарты, госты с указанием дюймов.
Господа! это не водопроводная труба, требующая определенного диаметра для прокачки определенной кубатуры. Довольно часто встречаются помещения, где приходится вписывать лестницу в отверстие, едва превышающее дырку в собачьей будке. Ступени на монолитах(бетоне) бывают с такими перепадами, что приходится их перекрывать деревянными косоурами,игнорируя бетонное основание.
А как быть с лестницами из природного материала? Ну то есть из полу-бревна.
Там вся красота в том, что все имеет не совсем правильную геометрию, природную витиеватость. Эта статья для строителей ,закладывающих проем под лестницу. А если строго следовать инструкциям данной статьи, то о какой- то индивидуальности можно забыть. Все лестницы мира будут как близнецы с тем только отличием, что у одного есть родинка на попе, а другого на лбу!
Подобные статьи тормозят развитие мысли, прогресса.
Параллельно. горизонтально. строго по.
Общепринятая высота проступи 18-20 см, поручня 850-1000см вот и вся арифметика. Скоро будет построена 200 лестница, лично мной.
Уж поверьте, кое что о них знаю.
Источник: www.vashdom.ru
Оптимальные размеры лестницы в частном доме
Параметры лестницы обусловлены ее конструкцией и тем материалом, из которого она изготавливается. Особенно важно правильно сделать расчеты, поскольку ошибки могут плачевно сказаться на состоянии лестницы: как минимум, она будет не эстетично выглядеть, как максимум, последствия могут быть опасны для здоровья. О том, как самостоятельно спроектировать лестницу и выполнить ее монтаж, будет рассказано в данной статье.
Особенности
Лестница – это сооружение, главной функцией которого является обеспечение связи между двумя этажами. Она присутствует в каждом доме вне зависимости от его этажности. В обычных высотных многоквартирных домах можно встретить лишь межэтажные лестницы, в то время как в частных домах есть и подвальные, и чердачные конструкции.
В последнее время наметилась тенденция, по которой многие жилые здания частного характера состоят лишь из пары этажей. В таких домах зачастую оборудуется лестница, которая имеет один общий пролет. Конечно, это же правило распространяется и на те постройки, высота которых составляет больше двух этажей.
Однако необходимо понимать, что в таких зданиях лестничное полотно не может быть цельным от первого этажа до последнего. Между этажами (например, первым и вторым) встраиваются специальные площадки, которые разграничивают марши и создают свободное от ступеней пространство. На нем поднимающийся человек может отдохнуть и перевести дух. Это является важной отличительной особенностью лестницы в частном доме высокой этажности.
Нередко на загородных участках есть различные уличные сооружения, например, беседки, вход в которые также обустраивается при помощи лестниц. Их особенность состоит в том, что все параметры уличных конструкций значительно отличаются от внутренних. Например, уменьшается угол наклона ступеней, поэтому марши становится удобными и безопасными в эксплуатации даже без перил.
Зачастую уличные сооружения не оборудуются перилами, однако это допустимо лишь для лестничных конструкций небольшой высоты.
В зависимости от функционала, размеров, эксплуатационных условий и необходимой практичности выбирается тот материал, который будет использован для изготовления лестничной конструкции. Материалы варьируются, а их производители предоставляют широкий ассортимент: от бетона до натурального дерева. Более того, лестницы бывают изготовлены из нескольких материалов. Зачастую это характерно для комбинированных конструкций, о которых будет подробно рассказано ниже.
Для лестниц в частном доме подойдут такие материалы, как дерево или специальная плитка, потому что эти материалы универсальны, условия в помещении куда более простые, они не требуют использования особого сырья.
Если же установка лестницы производится на улице, необходимо учитывать и климатические условия: сырье должно быть достаточно устойчивым к атмосферным воздействиям. Нередко используют бетон, металл или даже стекло.
Различные виды лестничных полотен имеют свои особенности, однако независимо оттого, какой тип ступенчатой конструкции планируется обустроить, все размеры для лестниц в частный дом являются стандартными. Конечно, они могут варьироваться, но все габариты имеют свои границы, которых нужно придерживаться при строительстве.
Размеры всех элементов рассчитываются заранее, на этапе составления чертежа. Это необходимо сделать, чтобы избежать несчастных случаев.
Нормативные требования
Главная функциональная характеристика лестницы – удобство подъема по ней. Именно это требование лежит в основе проектирования всех ступенчатых конструкций. По показателям СНиП лестничный марш состоит как минимум из трех и как максимум из восемнадцати ступеней.
Лучшим решением будет использование нечетного количества ступеней в марше, поскольку человеку удобно начинать и заканчивать подъем по ступеням одной и той же ногой. Однако это пожелание не является строгой нормой.
ГОСТ тоже освещает проектирование лестниц и включает в себя параметры высоты и ширины марша, которые зависят от угла наклона лестницы. Учитываются типы ступеней и настилов, а также комплектация и правила монтажа. В соответствии с этим нормативным документом, при угле подъема в 45 градусов уклон лестницы (ее крутизна) составляет не менее 1:2 и не более 1:1. Этот параметр рекомендуется выполнять около 1:1,75, что соответствует углу в 35-37 градусов.
Лучше обустраивать лестницы с большим углом наклона, поскольку подъем и спуск по крутой лестничной конструкции может оказаться опасным и будет представлять трудности не только для малоподвижных граждан, но также для детей и стариков. Нельзя забывать и о пространстве между ступенями и потолком, это расстояние должно равняться как минимум двум метрам.
Также необходимо помнить про балясины и балюстрады, которые выполняют функцию ограждения и перил. Расстояние между отдельными частями этих элементов может варьироваться в зависимости от параметров лестницы, материалов и дизайнерских решений. Однако если в доме есть маленькие дети, то промежутки между балясинами должны быть заделаны, например, закаленным стеклом. Оно достаточно прочное и способно выдержать опору, что позволит обеспечить безопасность малышам.
Виды конструкций
Существует множество разновидностей ступенчатых конструкций, которые зависят от места расположения лестницы.
Одномаршевые
Представляют собой прямую лестницу. Они не пользуются большой популярностью, потому что они не вписываются в помещения стандартной высоты. Подобные конструкции зачастую применяются для спуска в подвал или на улице при подъеме на небольшую высоту, например, в беседку.
Если же одномаршевая лестница достаточно длинная, то стоит на ней оборудовать специальное промежуточное пространство для того, чтобы не слишком утруждаться во время подъема и иметь возможность передохнуть.
Двухмаршевые
Являются самым распространенным типом лестниц. Они встречаются в большинстве зданий как жилого, так и общественного типа. Существует несколько подвидов этих лестниц, которые различаются лишь по своей форме: бывают как стандартные модели, так и изделия в форме буквы «Г».
Подниматься по ним даже на большую высоту не составит труда, поскольку пролеты разделены специальными площадками. Однако среди недостатков нужно упомянуть то, что для установки подобной лестницы требуется большая площадь.
Винтовые лестницы
Подходят для небольших по площади помещений, поскольку они экономно расходуют пространство. Существенный минус состоит в том, что зачастую такие конструкции весьма узкие, а сами ступеньки крутые. Из-за этого подобная конструкция представляет опасность для малоподвижных граждан, маленьких детей и пожилых людей.
Комбинированные лестницы
Состоят из разных элементов, которые можно встраивать в конструкцию во множественных вариациях. Благодаря этому можно создать уникальную лестницу, которая будет функциональной и безопасной. Она украсит окружающее пространство своей необычной формой.
Стандартные габариты
В том случае, если конструкция предполагает использование большого количества ступеней, то предпочтительнее обустраивать специальные промежуточные межэтажные пространства. Оптимальным решением будет создание широкой площадки. Ее параметры равняются ширине двух маршей с прибавлением дополнительных 10-20 сантиметров.
Различные нормативные требования затрагивают строительство лестниц и предписывают им определенные параметры, например, по СНиП допустимая норма варьируется от 80 до 140 сантиметров в отношении ширины ступенек.
Важно помнить, что для одновременного прохода двух человек по лестничному маршу требуется большее расстояние. В этом случае ширина лестницы должна быть не менее одного метра.
Для лестниц, используемых в качестве эвакуационных, существуют отдельные параметры, по которым стандарты марша должны составлять не менее 90 сантиметров.
В зависимости от функционала лестницы учитывается и перенос крупногабаритных предметов. Особенно это важно принимать во внимание на так называемых поворотных лестницах. Полезная ширина таких конструкций должна быть никак не менее одного метра, иначе транспортировка вещей будет проблематичной.
Необходимо отметить такой параметр, как глубина проступи. Ее особенность состоит в том, что она варьируется в зависимости от длины элемента: к внутренней части проступь сужается, создавая что-то наподобие проема, а к внешней части она расширяется. Исходя из этого, за основу всегда берется среднее значение, то есть центральная линия. Именно ее учитывают в проектировании.
Согласно ГОСТу, минимальный размер проступи должен составлять 25. Подставив этот параметр в формулу Блонделя, можно вычислить ее высоту. Она равняется 19,5 см, и это считается идеальным показателем. Конечно, точные значения необязательно соблюдать, обустраивая лестницу самостоятельно в частном доме. Однако учет нормативов позволит сделать конструкцию максимально безопасной, удобной и комфортной в использовании.
Оптимальная высота ступеней варьируется в пределах 12-25 см. В частных домах с высотой более двух этажей этот параметр не должен составлять более 20 см.
Большое внимание стоит уделить и расстоянию между балясинами. Самое большое значение достигает 15 сантиметров. В ином случае лестницы утрачивают свою первоначальную опорную функцию.
Поскольку лестничное полотно состоит от отдельных модулей, то их габариты также нужно учитывать. Показателем этих элементов выступает межосевое расстояние между модулями, которое находится в пределах от 225 до 300 мм в зависимости от того, учтена ли самая верхняя ступень.
Нормативные документы во главу угла ставят безопасность ступенчатой конструкции. Она считается безопасной лишь в том случае, когда сумма размеров проступи и подступенка равняется 46 см, например: 23 и 23, 28 и 18. Подобные расчеты называются «формулой безопасности», в которой наилучшим показателем считается 29 и17. Однако следовать этому параметру необязательно, важно лишь придерживаться числа 46 см, потому что на практике достаточно трудно реализовать идеальные показатели в индивидуальных проектах.
Как рассчитать?
Самостоятельно рассчитать габариты лестницы и спроектировать ее не представляет особой сложности, для этого необходимо знать параметры проступи (специальной ступенчатой накладки) и размеры подступенка. Также важным элементом среди расчетов будет ступенчатый шаг, поскольку от него зависит удобство эксплуатации лестницы и ее безопасность. Как мы помним, гарантом безопасности выступает сумма двух показателей, которая должна равняться 46, идеальное соотношение равняется 29+17. Однако в зависимости от условий монтажа и пространственных параметров соотношение можно изменить в ту или иную сторону.
Другим важным параметрам выступает высота помещения. Это число необходимо поделить на высоту ступени, получившиеся дробные числа впоследствии округляются до целых. В таких случаях, как правило, допускается нестандартное исполнение первой ступени – она носит название подиумной. При помощи нее подступь к ступеням становится более комфортной.
Перед выполнением чертежа необходимо вычислить оптимальные параметры лестницы, исходя из ширины проступи (которая обозначается как b) и высотой ступени (h). Эти показатели необходимо вставить в формулу Блонделя, который взял за основу своих расчетов средний человеческий шаг: b+2h. Минимальным значением выступает показатель в 60 см, а максимальным – 65 см. В среднем он равняется 63 сантиметрам, из этого показателя далее необходимо вычесть высоту подступенка, умноженную на два. Если используется проступь, то необходимо учитывать ее размеры, которые достигают 50 мм.
Другим важным фактором, влияющим на длину лестничного полотна, является площадь помещения, отведенного под лестницу.
При работе с чертежом она переносится на плоскость в виде прямоугольника, одна сторона которого является проекцией длины марша, а другая равняется ширине марша. Проекцию можно рассчитать следующим образом: глубина ступеней умножается на их количество.
После проделанных расчетов можно переходить к вычислению длины лестничного марша. Сумма квадратов ширины марша и проекции его длины равняются квадрату длины лестничного полотна. Для получения окончательного результата из этого числа необходимо лишь извлечь квадратный корень. Значение этого параметра зачастую получается нецелым, и как было сказано выше, необходимо округлить получившееся число.
Последним этапом выступает определение наклонного угла лестницы. Для этого берется отношение этажной высоты и длины марша, для этой пропорции вычисляется синус, а впоследствии и сам угол.
На сегодняшний день многие специалисты подробно описывают проектировку лестниц. Можно обратиться к их трудам для того, чтобы выяснить информацию о зависимости ширины и высоты лестничных ступеней, высотности этажа, постоянной ширины проступи и других параметров.
В основном они выделяют несколько типов этажной высоты: от 2250 мм, что соответствует подвальным помещениям, до 3000 мм. Для каждого значения присуще свое количество ступеней – от 12 до 17, высота ступени (118-176 мм) и ширина проступи, соответствующая 260-290 мм.
Распространенные ошибки
Самый главный недочет состоит в том, что некоторые домашние умельцы, решившись на самостоятельное возведение лестницы, игнорируют правила и стандарты ГОСТ и СНиП, которые являются обязательными к ознакомлению. Эти документы предоставляют базовые правила для расчетов, кроме того, сконструировав конструкцию в соответствии с нормативными требованиями, можно не переживать о безопасности.
Если допущены серьезные отклонения от вышеупомянутых параметров, не стоит претворять подобную идею в жизнь, поскольку она может оказаться опасной для здоровья.
Вместо этого нужно подкорректировать проект, изменив и доработав отдельные детали. Но лучше создать новый проект, проведя все расчеты заново или несколько изменив конфигурацию лестницы.
Как было отмечено выше, высота ступени не должна превышать 19 см, однако многие мастера-самоучки игнорируют это требование, делая ступени слишком высокими. Это затрудняет передвижение и делает его некомфортным, особенно для маленьких детей и пожилых людей. Для них подобная конфигурация может оказаться достаточно опасной и привести к несчастным случаям.
Другим упущением является строительство ступеней разного размера. Причиной этого является просчет при составлении чертежа и вычислении основных размеров лестничных элементов. Нужно отказаться от экспериментов на этой стадии, и в результате лестница будет комфортной в использовании и прослужит долгие годы.
Советы
Многие хозяева любят использовать натуральные материалы для отделки своего жилища, это касается и ступенчатых конструкций. Различные виды лестниц вне зависимости от материала также нуждаются в защите. Для них лучше использовать специальные пропитки и лаки на спиртовой основе, которые уберегут материал от воздействия опасных факторов внешней среды, например, излишней влаги. Также специальные составы помогут избежать коррозии, образования трещин и гниения.
Перед началом заливки этажа необходимо несколько раз проверить вычисления, которые определяют размеры будущей лестницы.
Правильная конструкция должна быть с шагом в 16-18 см, а это подразумевает и создание проема определенной ширины. В том случае, если нет времени рассчитывать проем, то наилучшим решением будет оставить его достаточно большим, чтобы в него можно было встроить лестницу и избежать проблем с установкой маршей и перил. При таком подходе конструкция будет удобной и не создаст опасности при использовании.
Таким образом, становится понятно, как спроектировать и соорудить лестничное полотно своими руками, однако важно помнить при этом, что необходимо придерживаться установленных технических стандартов. Соответствие им убережет от несчастных случаев и позволит наслаждаться надежностью, удобством и качеством лестницы.
Об ошибках проектирования лестницы в деревянном доме подробно рассказывается в видео ниже
Источник: stroy-podskazka.ru
Требования к лестницам, нормы для ступеней, площадок, ограждений
При проектировании любых зданий с подвалом или выше одного этажа помимо основных норм важно соблюдать требования к лестницам, стремясь делать их максимально комфортными и безопасными. В частном домостроении, особенно без утвержденного проекта, этими требованиями нередко пренебрегают в угоду собственным представлениям о красоте или для экономии жилой площади. Такие решения впоследствии оборачиваются постоянным дискомфортом при перемещении по лестницам, а иногда и травмами домочадцев. Чтобы в будущем не пришлось сожалеть о них и переделывать конструкцию, лучше сразу делать все по правилам.
С особым вниманием к проектированию лестниц относятся, если по ним будут передвигаться дети Источник protectenfant.com
Общие правила проектирования лестниц
Основные документы, регламентирующие проектирование лестниц – это государственные стандарты (ГОСТ) и строительные нормы и правила (СНиП). В них можно найти требования к конструкциям любого типа – винтовым и маршевым, входным и межэтажным, приставным и пожарным лестницам. Сделанные в соответствии с нормами, они не станут причиной несчастных случаев и будут удобны в эксплуатации.
Свои отдельные строительные нормы и правила есть для лестниц, размещаемых в частных домах и в зданиях общего назначения, для металлических, деревянных и железобетонных конструкций. Но есть и общие требования, не касающиеся таких конкретных параметров, как вид ограждений или размеры ступеней лестницы. СНиП 2.08.01-89 содержит в себе нормы для жилых зданий, 2.08.02-89 – общественных. Перечислим основные.
- Не допускается использование приставных и трансформируемых конструкций для сообщения жилых этажей.
- Если в доме больше 2 этажей, главная лестница должна объединять все уровни общим пролетом – нельзя одну ставить между цоколем и первым этажом, а вторую между первым и вторым.
- Ширина пролета подбирается по пропускной способности: для прохода одного человека не менее 80 см, для двоих – 100 см.
- Минимальная ширина лестницы, оборудованной стационарным или откидным пандусом для инвалидов – 150 см.
- Ширина лестницы по всей её длине и во всех пролетах обязана быть одинаковой, не сужаться и не расширяться, не быть уже выходящего на неё дверного проема.
- Конструкции с двумя и более прямыми маршами, идущими во встречных направлениях, должны иметь между ними зазор шириной от 5 см.
- Количество ступеней в одном марше делают не менее 3, но не более 18.
Существует негласное правило, касающееся обеспечения комфорта людей, перемещающихся между этажами. Важно, чтобы не только шаг ступеней лестницы был оптимальной длины, но и чтобы хождение по ней начиналось и заканчивалось с одной ноги. Для чего количество ступеней делают нечетным.
Требования к отдельным элементам лестниц
В конструкцию лестницы входит много элементов: ступени, площадки, ограждения с поручнями. И для каждого из них есть свои нормы проектирования. Если говорить конкретно о входных и межэтажных лестницах в частных загородных домах, не затрагивая чердачные, пожарные и другие конструкции не основного назначения, то они, независимо от материала изготовления, должны иметь определенные параметры.
Размеры ступеней
Нормативные требования касаются двух параметров, это глубина проступи и расстояние между ступенями лестницы. Они важны как сами по себе, так и в соотношении.
- Высота подъема на одну ступень (а) должна находиться в диапазоне 12-20 см.
- Глубина проступи, опорной площадки для ступни (b), 24-30 см.
- Сумма этих величин должна укладываться в 43-47 см.
Такие параметры обеспечивают удобный угол наклона лестницы, позволяют стопе взрослого человека получать полноценную опору и не сбиваться с шага при подъеме и спуске. Более точная формула выглядит так:
2а + b = 60-65 см, это шаг лестницы, соответствующий средней длине шага человека.
Параметры клиновидных ступеней винтовых и забежных лестниц также регламентируются стандартами:
- самая узкая часть проступи – не менее 10 см;
- ширина в середине по линии ходьбы – не менее 18 см.
Видео описание
Это видео поможет понять, как вычислить оптимальные размеры ступеней прямой лестницы:
Параметры площадок
Лестничные площадки, расположенные на поворотах, между параллельными и расположенными на одной прямой пролетами, тоже проектируются с учетом определенных требований.
- Их ширина должна соответствовать или быть больше ширины лестничного марша.
- Длина ходовой части площадки между пролетами не должна быть короче 130-140 см, что соответствует длине двух полных шагов взрослого человека.
- Глубина площадки перед межкомнатной дверью или входом в дом – не менее 100 см.
Если дверь распахивается в сторону лестницы, глубина площадки увеличивается и делается больше ширины дверного полотна настолько, чтобы человек не оказался на самом краю при её открывании.
Габариты ограждающих конструкций
Согласно требованиям СНиП лестницы, имеющие более трех ступеней, проектируются с ограждениями или пристенными поручнями.
В частных домах минимальная высоту ограждения делают не менее 90 см, а при наличии в доме маленьких членов семьи 120-150 см и с двумя рядами поручней, расположенных на удобной высоте как для детей, так и для взрослых. Для невысокого крыльца этот параметр можно уменьшить до 80 см.
Если ограждение имеет не сплошное заполнение, а вертикально установленные балясины,, шаг между ними должен быть 10-15 см, причем минимальное значение выбирают для безопасности детей.
Совет! Для их же безопасности не рекомендуется оборудовать ограждения продольными элементами, по которым можно забраться наверх.
Оптимальный уклон
Для такого параметра, как уклон лестницы, нормы тоже прописаны. Пего предельное максимальное значение для межэтажных лестниц в частном доме 50 градусов, а минимальное 20 градусов. Но это крайние значения, которые принимают в исключительных случаях, когда планировка дома или выделенная под лестницу площадь не позволяют поступить иначе.
Оптимально же делать угол наклона от 26 до 45 градусов. По конструкции с такими параметрами перемещаться в любом направлении удобнее и безопаснее.
Видео описание
В следующем видеоролике представлена таблица для определения уклона в зависимости от размеров ступеней:
Эти же параметры актуальны и для входных уличных лестниц. А пандус для въезда в дом на инвалидной коляске должен быть не круче 5 градусов.
Коротко о главном
Все существующие в строительстве нормативы основаны на практическом опыте и исследованиях специалистов. Когда речь идет об устройстве лестниц, являющихся объектами повышенной опасности, их соблюдение необходимо. Потратив не слишком много времени на то, чтобы рассчитать параметры удобных ступеней и высоту обеспечивающих безопасность ограждений, вы получите не просто красивую, но и комфортную лестницу, защитите близких от неприятных эксцессов.
Источник: m-strana.ru
