Вы можете изучить и скачать доклад-презентацию на тему Технологическое проектирование возведения зданий и сооружений. Презентация на заданную тему содержит 42 слайдов. Для просмотра воспользуйтесь проигрывателем, если материал оказался полезным для Вас — поделитесь им с друзьями с помощью социальных кнопок и добавьте наш сайт презентаций в закладки!
Слайд 1
Слайд 2

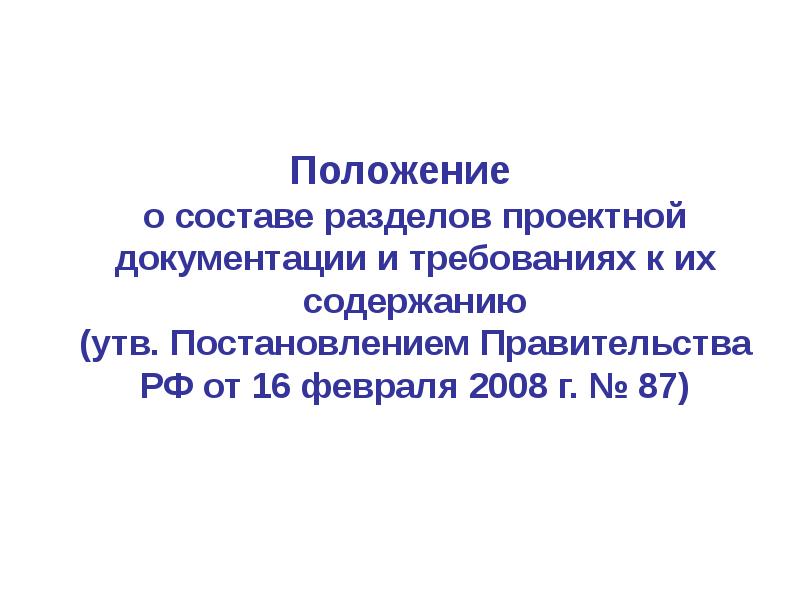

Положение о составе разделов проектной документации и требованиях к их содержанию (утв. Постановлением Правительства РФ от 16 февраля 2008 г. № 87) Положение о составе разделов проектной документации и требованиях к их содержанию (утв. Постановлением Правительства РФ от 16 февраля 2008 г. № 87)
Слайд 3
В составе проектной документации разрабатывается раздел 6 В составе проектной документации разрабатывается раздел 6 «Проект организации строительства», содержащий текстовую и графическую часть: календарный план строительства, включая подготовительный период (сроки и последовательность строительства основных и вспомогательных зданий и сооружений, выделение этапов строительства); строительный генеральный план подготовительного периода строительства (при необходимости) и основного периода строительства с определением мест расположения постоянных и временных зданий и сооружений, мест размещения площадок и складов временного складирования конструкций, изделий, материалов и оборудования, мест установки стационарных кранов и путей перемещения кранов большой грузоподъемности, инженерных сетей и источников обеспечения строительной площадки водой, электроэнергией, связью, а также трасс сетей с указанием точек их подключения и мест расположения знаков закрепления разбивочных осей.
Технологические процессы в строительстве (1 пара) 18.10.2021
Слайд 4
Методические рекомендации Методические рекомендации МДС 12-81. 2007 «По разработке и оформлению проекта организации строительства и проекта производства работ»
Слайд 5
Слайд 6

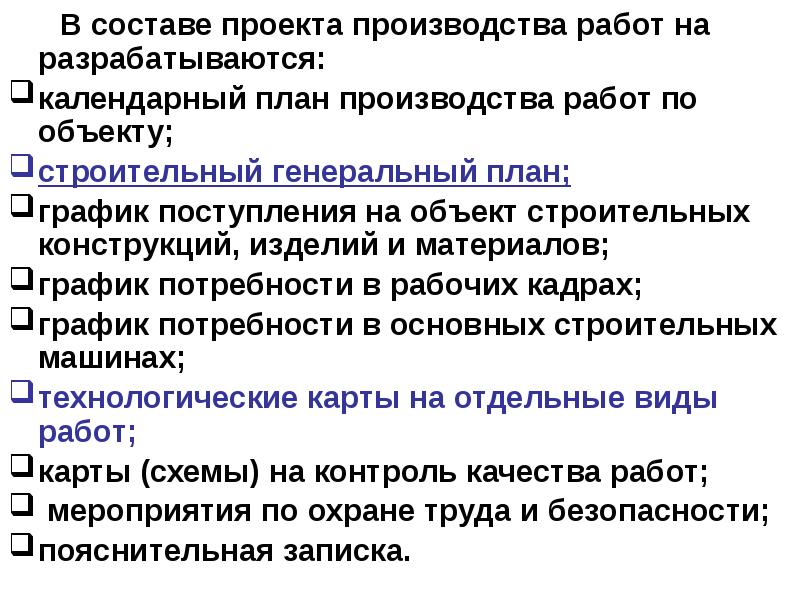

В составе проекта производства работ на разрабатываются: В составе проекта производства работ на разрабатываются: календарный план производства работ по объекту; строительный генеральный план; график поступления на объект строительных конструкций, изделий и материалов; график потребности в рабочих кадрах; график потребности в основных строительных машинах; технологические карты на отдельные виды работ; карты (схемы) на контроль качества работ; мероприятия по охране труда и безопасности; пояснительная записка.
Выпуск 28. Эволюция технологий строительства зданий для сельского хозяйства.
Слайд 7
Технологические карты разрабатываются на отдельные (сложные) виды работ и на работы, выполняемые по новым технологиям. Для остальных работ применяются типовые технологические карты, которые корректируются с учетом особенностей данного объекта и местных условий. Технологические карты разрабатывают и оформляют согласно МДС 12-29.
Слайд 8
Слайд 9

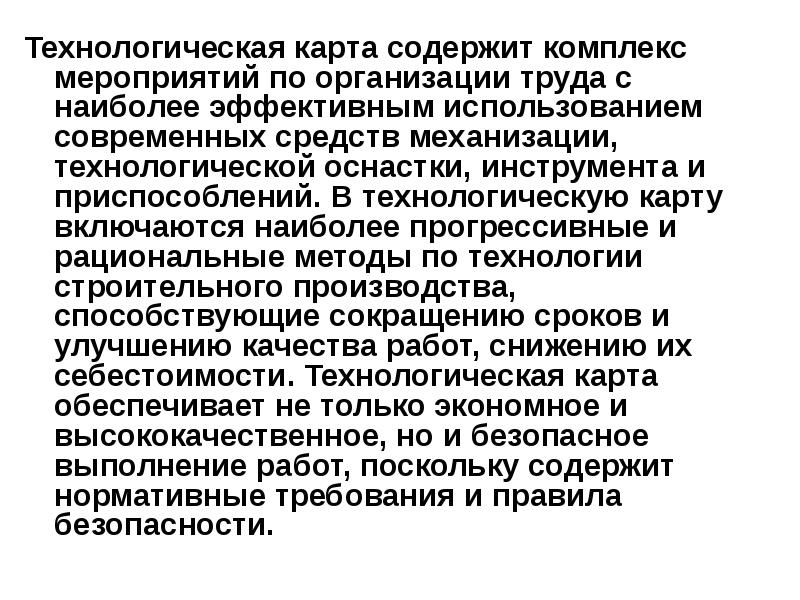

Технологическая карта содержит комплекс мероприятий по организации труда с наиболее эффективным использованием современных средств механизации, технологической оснастки, инструмента и приспособлений. В технологическую карту включаются наиболее прогрессивные и рациональные методы по технологии строительного производства, способствующие сокращению сроков и улучшению качества работ, снижению их себестоимости.
Технологическая карта обеспечивает не только экономное и высококачественное, но и безопасное выполнение работ, поскольку содержит нормативные требования и правила безопасности. Технологическая карта содержит комплекс мероприятий по организации труда с наиболее эффективным использованием современных средств механизации, технологической оснастки, инструмента и приспособлений. В технологическую карту включаются наиболее прогрессивные и рациональные методы по технологии строительного производства, способствующие сокращению сроков и улучшению качества работ, снижению их себестоимости. Технологическая карта обеспечивает не только экономное и высококачественное, но и безопасное выполнение работ, поскольку содержит нормативные требования и правила безопасности.
Слайд 10

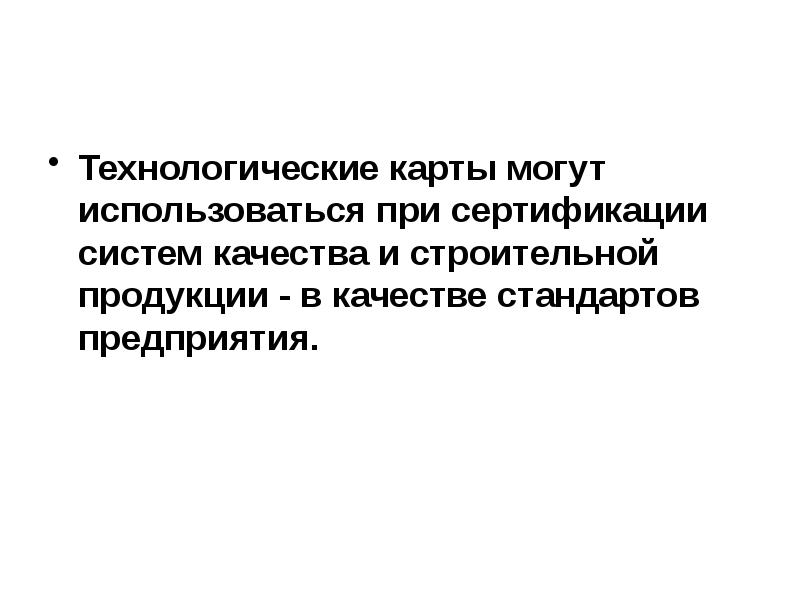

Технологические карты могут использоваться при сертификации систем качества и строительной продукции — в качестве стандартов предприятия. Технологические карты могут использоваться при сертификации систем качества и строительной продукции — в качестве стандартов предприятия.
Слайд 11

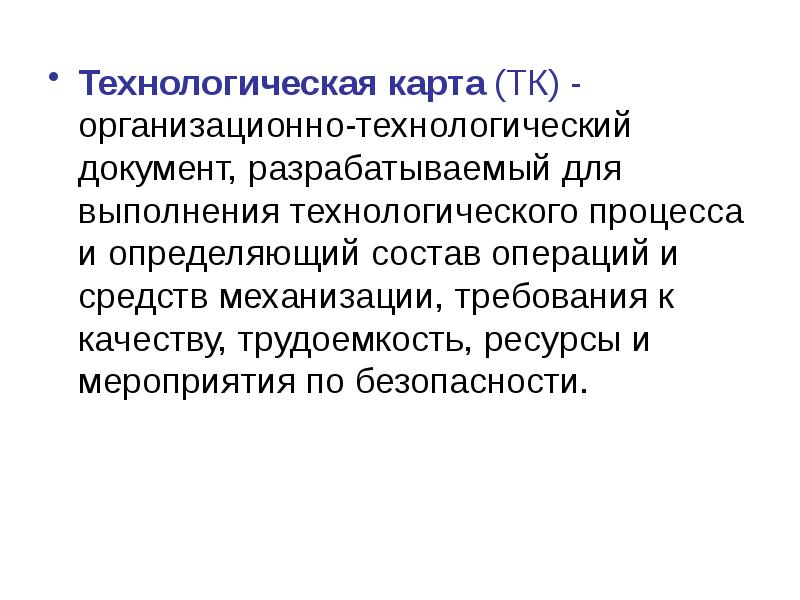

Технологическая карта (ТК) — организационно-технологический документ, разрабатываемый для выполнения технологического процесса и определяющий состав операций и средств механизации, требования к качеству, трудоемкость, ресурсы и мероприятия по безопасности. Технологическая карта (ТК) — организационно-технологический документ, разрабатываемый для выполнения технологического процесса и определяющий состав операций и средств механизации, требования к качеству, трудоемкость, ресурсы и мероприятия по безопасности.
Слайд 12

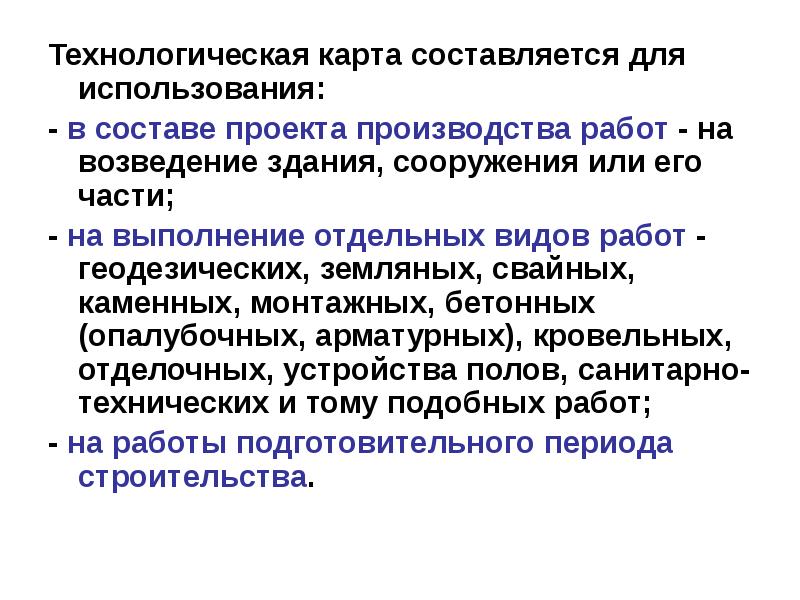

Технологическая карта составляется для использования: Технологическая карта составляется для использования: — в составе проекта производства работ — на возведение здания, сооружения или его части; — на выполнение отдельных видов работ — геодезических, земляных, свайных, каменных, монтажных, бетонных (опалубочных, арматурных), кровельных, отделочных, устройства полов, санитарно-технических и тому подобных работ; — на работы подготовительного периода строительства.
Слайд 13

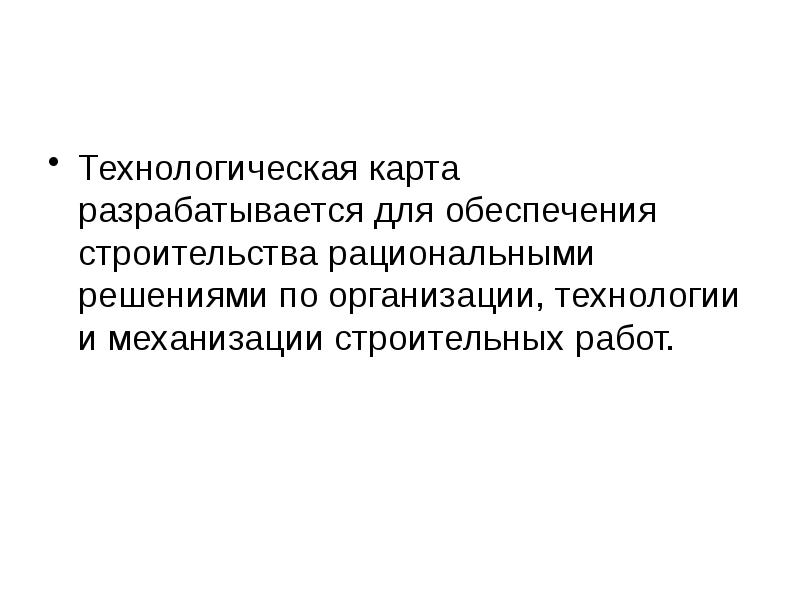

Технологическая карта разрабатывается для обеспечения строительства рациональными решениями по организации, технологии и механизации строительных работ. Технологическая карта разрабатывается для обеспечения строительства рациональными решениями по организации, технологии и механизации строительных работ.
Слайд 14

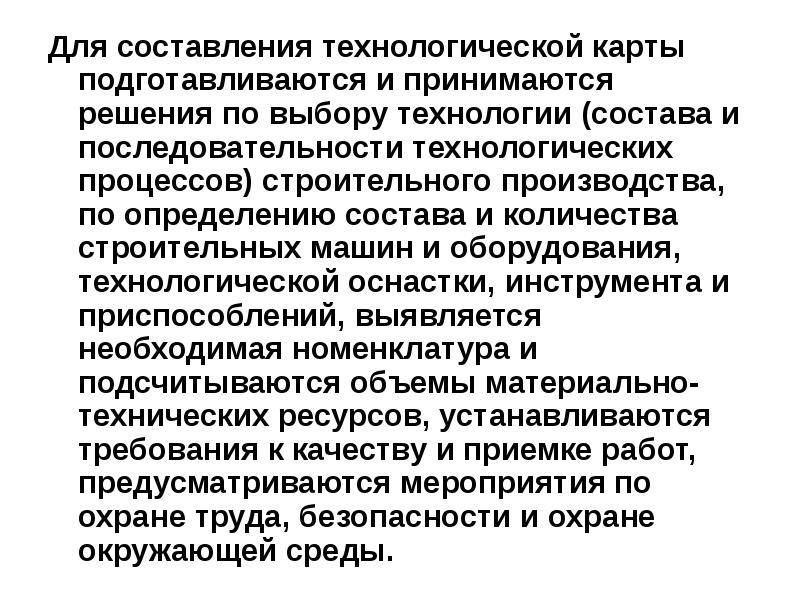

Для составления технологической карты подготавливаются и принимаются решения по выбору технологии (состава и последовательности технологических процессов) строительного производства, по определению состава и количества строительных машин и оборудования, технологической оснастки, инструмента и приспособлений, выявляется необходимая номенклатура и подсчитываются объемы материально-технических ресурсов, устанавливаются требования к качеству и приемке работ, предусматриваются мероприятия по охране труда, безопасности и охране окружающей среды. Для составления технологической карты подготавливаются и принимаются решения по выбору технологии (состава и последовательности технологических процессов) строительного производства, по определению состава и количества строительных машин и оборудования, технологической оснастки, инструмента и приспособлений, выявляется необходимая номенклатура и подсчитываются объемы материально-технических ресурсов, устанавливаются требования к качеству и приемке работ, предусматриваются мероприятия по охране труда, безопасности и охране окружающей среды.
Слайд 15

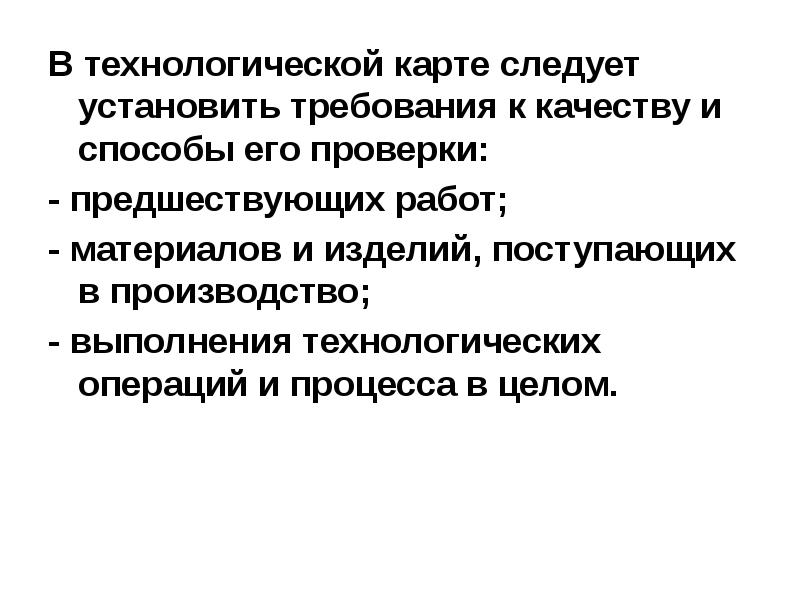

В технологической карте следует установить требования к качеству и способы его проверки: В технологической карте следует установить требования к качеству и способы его проверки: — предшествующих работ; — материалов и изделий, поступающих в производство; — выполнения технологических операций и процесса в целом.
Слайд 16
Разделы технологической карты Технологическая карта состоит, как правило, из следующих разделов: — область применения; — общие положения; — организация и технология выполнения работ; — требования к качеству работ; — потребность в материально-технических ресурсах; — техника безопасности и охрана труда; — технико-экономические показатели.
Слайд 17
Область применения В разделе приводится наименование технологического процесса, типа (вида) здания (сооружения), конструктивного элемента или части здания, для которых разрабатывается данная технологическая карта. Указывается, что технологическая карта предназначена для нового строительства или реконструкции, капитального или текущего ремонта. Приводятся объемы работ, при которых следует применять данную карту. Сообщаются условия и особенности производства работ, требования к температуре, влажности, метеорологическим и другим показателям окружающей среды, при которых допускается производство работ. В картах для технологических процессов, в которых используются строительные материалы и детали, приводятся их название, фирма-производитель и документ (ГОСТ, ТУ и т.п.).
Слайд 18

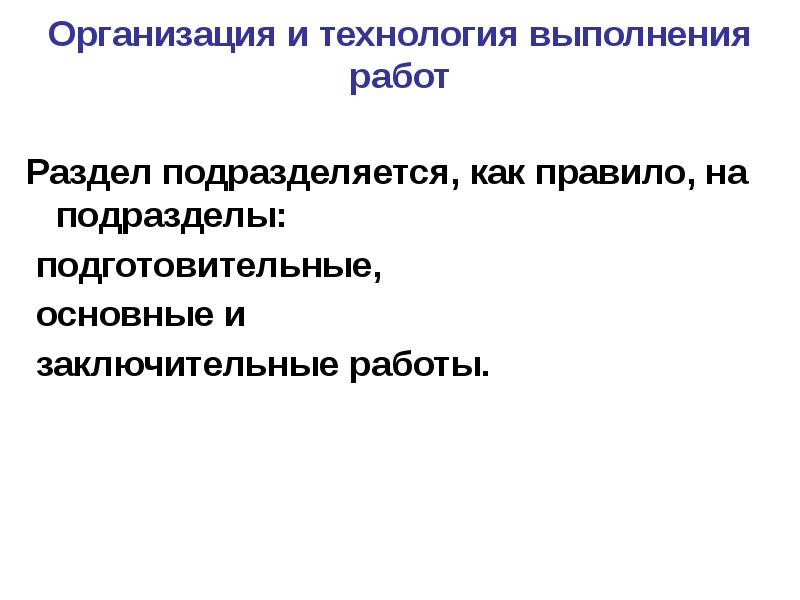

Организация и технология выполнения работ Раздел подразделяется, как правило, на подразделы: подготовительные, основные и заключительные работы.
Слайд 19

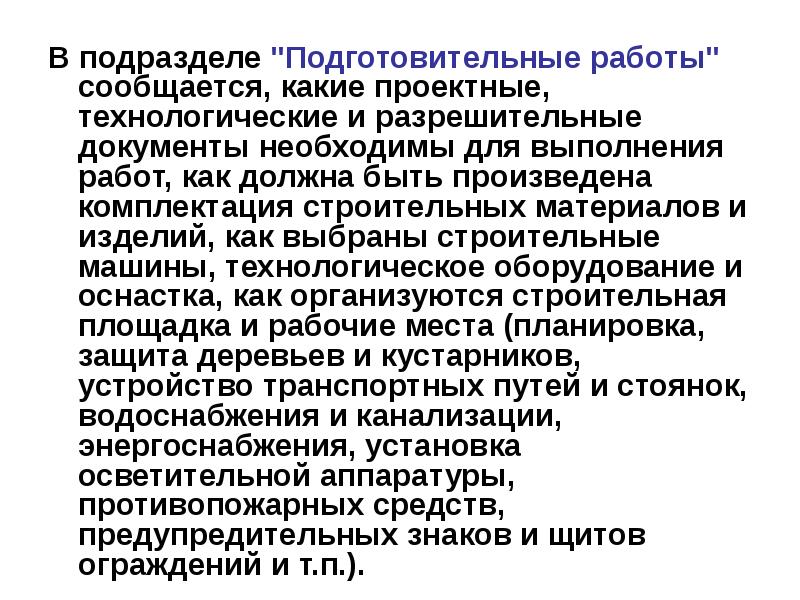

В подразделе «Подготовительные работы» сообщается, какие проектные, технологические и разрешительные документы необходимы для выполнения работ, как должна быть произведена комплектация строительных материалов и изделий, как выбраны строительные машины, технологическое оборудование и оснастка, как организуются строительная площадка и рабочие места (планировка, защита деревьев и кустарников, устройство транспортных путей и стоянок, водоснабжения и канализации, энергоснабжения, установка осветительной аппаратуры, противопожарных средств, предупредительных знаков и щитов ограждений и т.п.). В подразделе «Подготовительные работы» сообщается, какие проектные, технологические и разрешительные документы необходимы для выполнения работ, как должна быть произведена комплектация строительных материалов и изделий, как выбраны строительные машины, технологическое оборудование и оснастка, как организуются строительная площадка и рабочие места (планировка, защита деревьев и кустарников, устройство транспортных путей и стоянок, водоснабжения и канализации, энергоснабжения, установка осветительной аппаратуры, противопожарных средств, предупредительных знаков и щитов ограждений и т.п.).
Слайд 20

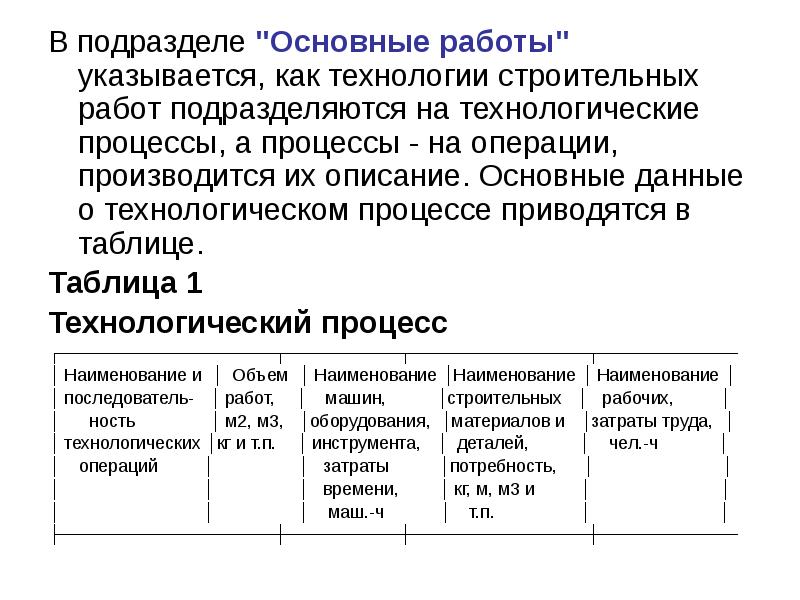

В подразделе «Основные работы» указывается, как технологии строительных работ подразделяются на технологические процессы, а процессы — на операции, производится их описание. Основные данные о технологическом процессе приводятся в таблице. В подразделе «Основные работы» указывается, как технологии строительных работ подразделяются на технологические процессы, а процессы — на операции, производится их описание. Основные данные о технологическом процессе приводятся в таблице. Таблица 1 Технологический процесс ┌─────────────────┬─────────┬──────────────┬─────────── │ Наименование и │ Объем │ Наименование │Наименование │ Наименование │ │ последователь- │ работ, │ машин, │строительных │ рабочих, │ │ ность │ м2, м3, │оборудования, │материалов и │затраты труда, │ │ технологических │кг и т.п. │ инструмента, │ деталей, │ чел.-ч │ │ операций │ │ затраты │потребность, │ │ │ │ │ времени, │ кг, м, м3 и │ │ │ │ │ маш.-ч │ т.п. │ │ ├─────────────────┼─────────┼──────────────┼───────────
Слайд 21

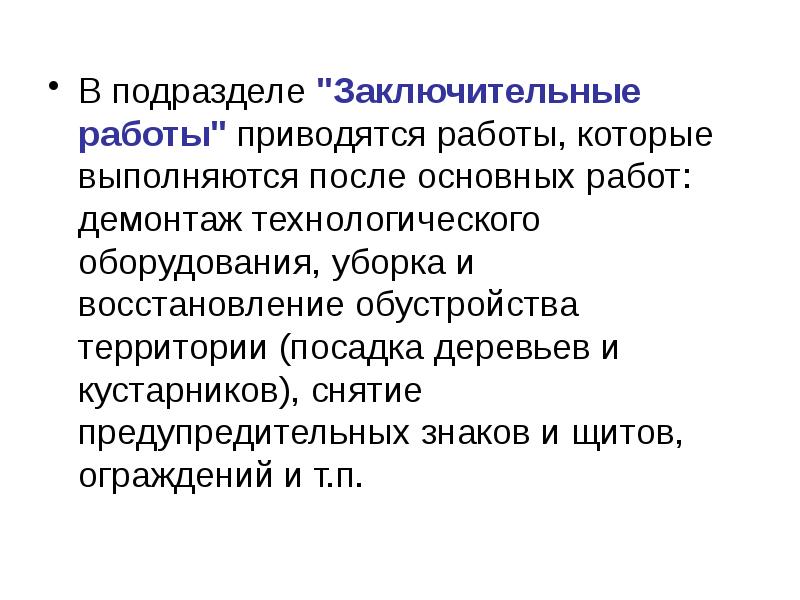

В подразделе «Заключительные работы» приводятся работы, которые выполняются после основных работ: демонтаж технологического оборудования, уборка и восстановление обустройства территории (посадка деревьев и кустарников), снятие предупредительных знаков и щитов, ограждений и т.п. В подразделе «Заключительные работы» приводятся работы, которые выполняются после основных работ: демонтаж технологического оборудования, уборка и восстановление обустройства территории (посадка деревьев и кустарников), снятие предупредительных знаков и щитов, ограждений и т.п.
Слайд 22

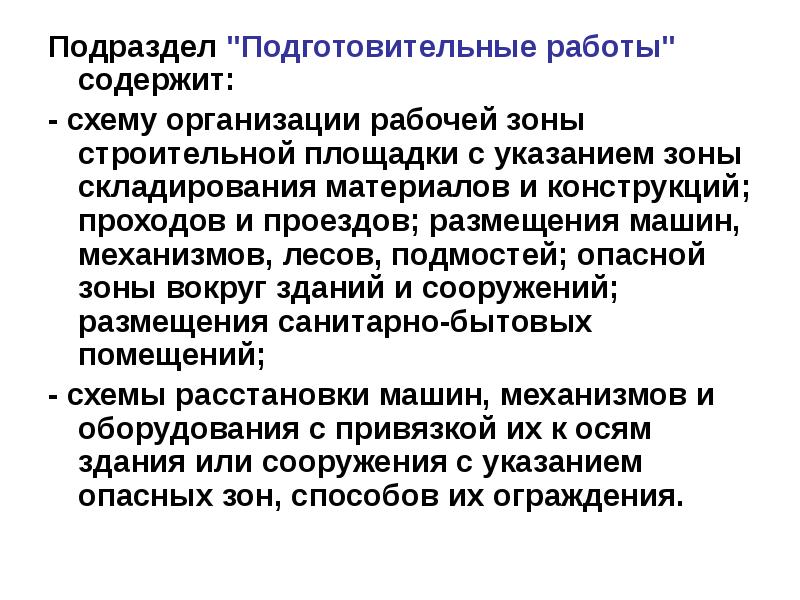

Подраздел «Подготовительные работы» содержит: Подраздел «Подготовительные работы» содержит: — схему организации рабочей зоны строительной площадки с указанием зоны складирования материалов и конструкций; проходов и проездов; размещения машин, механизмов, лесов, подмостей; опасной зоны вокруг зданий и сооружений; размещения санитарно-бытовых помещений; — схемы расстановки машин, механизмов и оборудования с привязкой их к осям здания или сооружения с указанием опасных зон, способов их ограждения.
Слайд 23

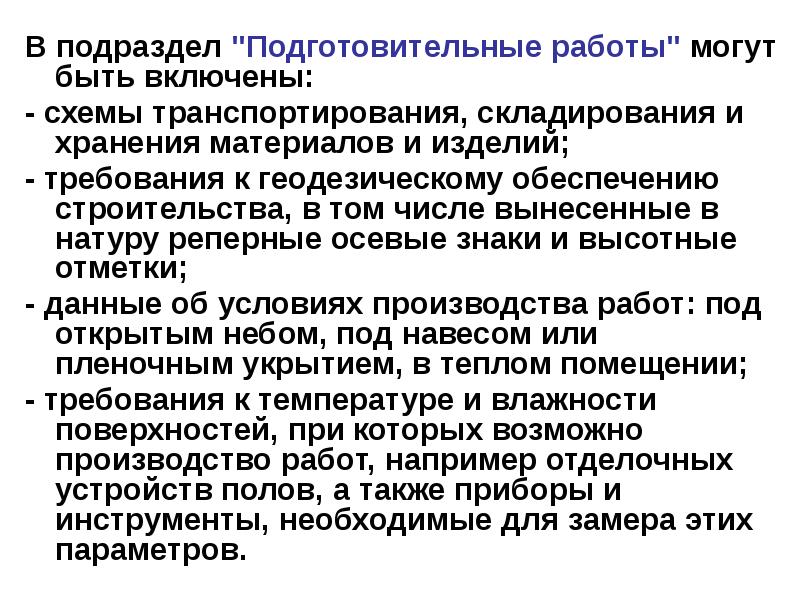

В подраздел «Подготовительные работы» могут быть включены: В подраздел «Подготовительные работы» могут быть включены: — схемы транспортирования, складирования и хранения материалов и изделий; — требования к геодезическому обеспечению строительства, в том числе вынесенные в натуру реперные осевые знаки и высотные отметки; — данные об условиях производства работ: под открытым небом, под навесом или пленочным укрытием, в теплом помещении; — требования к температуре и влажности поверхностей, при которых возможно производство работ, например отделочных устройств полов, а также приборы и инструменты, необходимые для замера этих параметров.
Слайд 24
В схемы транспортирования, складирования и хранения материалов и изделий следует включать: В схемы транспортирования, складирования и хранения материалов и изделий следует включать: — требования к условиям перевозки и таре, перечень рекомендуемых транспортных средств и тары с указанием их основных характеристик и количества перевозимых материалов и конструкций; — требования к организации площадки складирования, ее размерам, типу покрытия, уклонам и к температурно-влажностному режиму хранения материалов; — схемы складирования сборных конструкций и полуфабрикатов, порядка их загрузки и разгрузки; — схемы складирования материалов, требующих защиты от переувлажнения или сухости.
Слайд 25
В подраздел «Основные работы» включаются: В подраздел «Основные работы» включаются: — требования к качеству предшествующего технологического процесса (операций), например к качеству кирпичной кладки для производства штукатурных работ с указанием допускаемых отклонений и замером фактических отклонений; — технологические схемы процесса (операций); — схемы механизации работ (расстановки на объекте машин, технологического оборудования и оснастки).
Слайд 26
Описание технологического процесса должно содержать: Описание технологического процесса должно содержать: — указания по организации рабочих мест, включающие схемы размещения рабочих и средств механизации; — мероприятия по обеспечению устойчивости конструкций и частей зданий (сооружения) в процессе возведения (разборки); — условия, обеспечивающие требуемую точность монтажных работ; — перечень строительных (технологических) процессов, последовательность и способы выполнения технологических операций; — порядок совмещения технологических процессов и операций во времени и в пространстве с учетом безопасности работ; — схемы строповки, установки, выверки, временного и постоянного закрепления сборных конструкций с указанием марок используемых устройств, их основных характеристик, очередности выполнения операций; — схемы выполнения строительных (технологических) процессов устройства отдельных конструкций здания (полы, отделка, кровля и т.п.).
Слайд 27

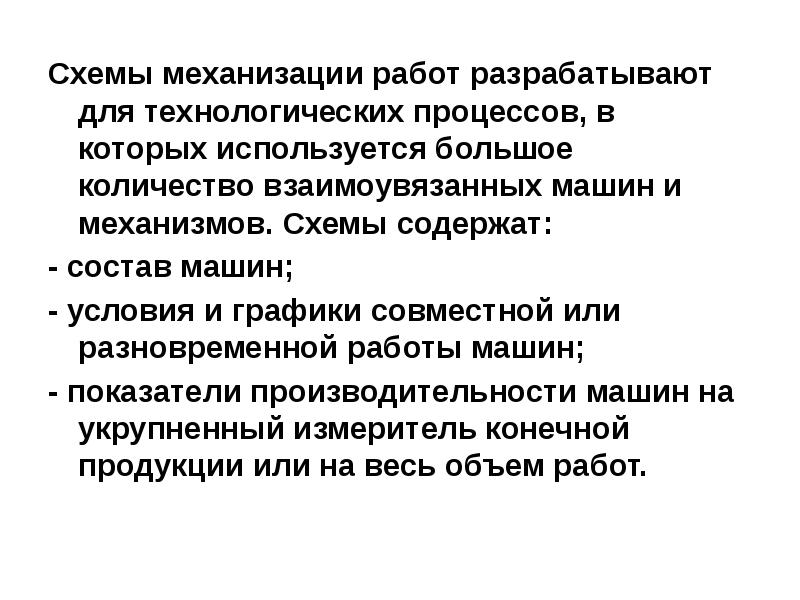

Схемы механизации работ разрабатывают для технологических процессов, в которых используется большое количество взаимоувязанных машин и механизмов. Схемы содержат: Схемы механизации работ разрабатывают для технологических процессов, в которых используется большое количество взаимоувязанных машин и механизмов. Схемы содержат: — состав машин; — условия и графики совместной или разновременной работы машин; — показатели производительности машин на укрупненный измеритель конечной продукции или на весь объем работ.
Слайд 28
Слайд 29
Основные данные и параметры, необходимые для контроля, приводятся в таблицах; для операционного контроля технологического процесса, например, составляется таблица 2. Основные данные и параметры, необходимые для контроля, приводятся в таблицах; для операционного контроля технологического процесса, например, составляется таблица 2. Таблица 2 Операционный контроль технологического процесса ┌───────────────────────┬────────────────┬───────────────┬──────────────┐ │ Наименование │ Контролируемый │ Допускаемые │Способ (метод) │ │ технологического │ параметр (по │ значения │ контроля, │ │процесса и его операций│ какому │ параметра, │ средства │ │ │ нормативному │ требования │ (приборы) │ │ │ документу) │ качества │ контроля │ ├───────────────────────┼────────────────┼──────
Слайд 30
Входной контроль проектной и технологической документации предусматривает проверку ее легитимности, комплектности и полноты, наличия исходных данных для выполнения строительного (технологического) процесса, перечня работ, конструкций и оборудования, показателей их качества. Входной контроль проектной и технологической документации предусматривает проверку ее легитимности, комплектности и полноты, наличия исходных данных для выполнения строительного (технологического) процесса, перечня работ, конструкций и оборудования, показателей их качества.
В технологической карте следует предусматривать методы контроля, средства, схемы, правила выполнения измерений и испытаний, правила обработки результатов измерений и испытаний и их оценки, установленные стандартами, техническими условиями. В разделе следует привести схемы входного контроля применяемых строительных материалов, изделий и конструкций; операционного контроля технологического процесса; приемочного контроля качества работ, смонтированных конструкций и оборудования, построенных зданий и сооружений. Основное назначение таких схем — показать прорабу и рабочим места контроля качества. В разделе могут быть приведены формы актов на скрытые работы и промежуточную приемку ответственных конструкций, а также на сдачу-приемку законченных работ и объектов.
Слайд 31
Потребность в материально-технических ресурсах Потребность в материально-технических ресурсах В этот раздел карты включаются: — перечень машин и технологического оборудования; — перечень технологической оснастки, инструмента, инвентаря и приспособлений; — перечень материалов и изделий. Машины и технологическое оборудование, требующиеся для выполнения строительных процессов и операций, выбираются с учетом отечественного и зарубежного опыта, сравнения вариантов механизации строительных (технологических) процессов. Машины и технологическое оборудование должны обеспечить плановые сроки и нормативные показатели качества работ. В перечне указывают основные технические характеристики, типы, марки, назначение и количество машин и оборудования для выполнения технологического процесса (операции) на звено или бригаду. Таблица Машины и технологическое оборудование ┌───────────────────┬────────────────────┬────────────────────┬─────────┐ │ Наименование │Наименование машины,│Основная техническая│Количест-│ │ технологического │ технологического │ характеристика, │ во │ │ процесса и его │ оборудования, тип, │ параметр │ │ │ операций │ марка │ │ │ ├───────────────────┼────────────────────┼─────────────
Слайд 32
Перечень технологической оснастки, инструмента, инвентаря и приспособлений составляется аналогично перечню машин и технологического оборудования. Перечень технологической оснастки, инструмента, инвентаря и приспособлений составляется аналогично перечню машин и технологического оборудования. В перечне указывают основные технические характеристики, типы, марки, назначение и количество технологической оснастки, инструмента, инвентаря для выполнения технологического процесса (операции) на звено или бригаду. Таблица Технологическая оснастка, инструмент, инвентарь и приспособления ┌──────────────────────────┬────────────────────│Наименование│Наименование │Основная техническая│Количест-│ │технологического│ технологической│ характеристика, │ во │ │ процесса и его │ оснастки, │ параметр │ │ │ операций │ инструмента, │ │ │ │ │ инвентаря и │ │ │ │ │приспособлений, тип,│ │ │ │ │ марка │ │ │ ├───────── ──┼───────────── ┼─────
Слайд 33

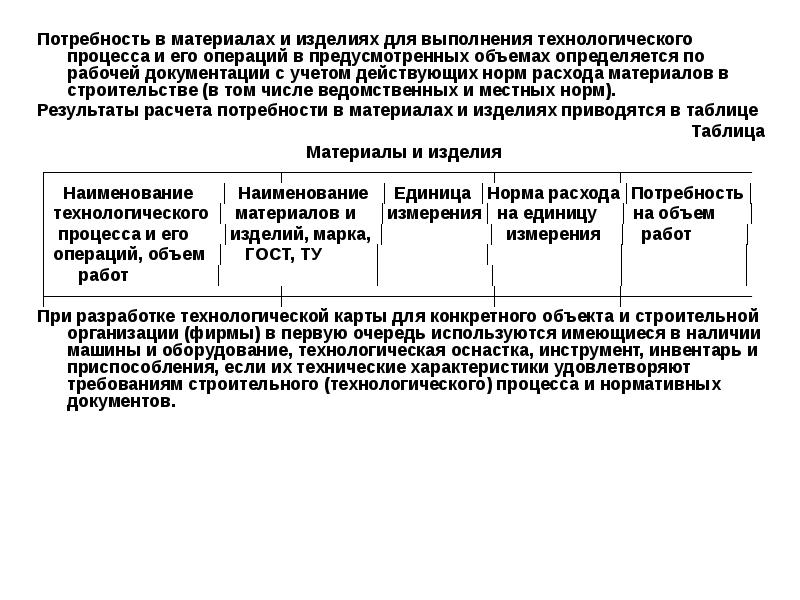

Потребность в материалах и изделиях для выполнения технологического процесса и его операций в предусмотренных объемах определяется по рабочей документации с учетом действующих норм расхода материалов в строительстве (в том числе ведомственных и местных норм). Потребность в материалах и изделиях для выполнения технологического процесса и его операций в предусмотренных объемах определяется по рабочей документации с учетом действующих норм расхода материалов в строительстве (в том числе ведомственных и местных норм). Результаты расчета потребности в материалах и изделиях приводятся в таблице Таблица Материалы и изделия ┌──────────────────┬────────────────┬─────────┬────────── │ Наименование │ Наименование │ Единица │Норма расхода│Потребность│ │ технологического │ материалов и │измерения│ на единицу │ на объем │ │ процесса и его │изделий, марка, │ │ измерения │ работ │ │ операций, объем │ ГОСТ, ТУ │ │ │ │ │ работ │ │ │ │ │ ├──────────────────┼────────────────┼─────────┼────────── При разработке технологической карты для конкретного объекта и строительной организации (фирмы) в первую очередь используются имеющиеся в наличии машины и оборудование, технологическая оснастка, инструмент, инвентарь и приспособления, если их технические характеристики удовлетворяют требованиям строительного (технологического) процесса и нормативных документов.
Слайд 34

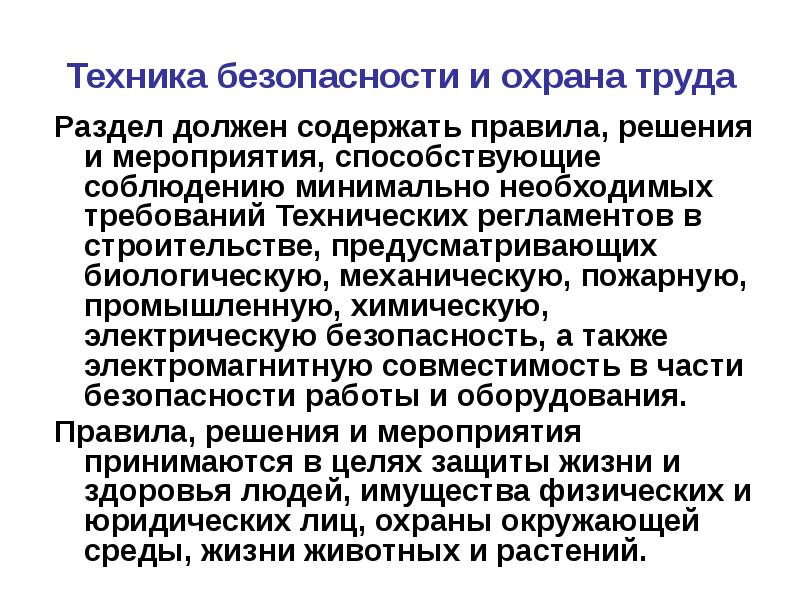

Техника безопасности и охрана труда Раздел должен содержать правила, решения и мероприятия, способствующие соблюдению минимально необходимых требований Технических регламентов в строительстве, предусматривающих биологическую, механическую, пожарную, промышленную, химическую, электрическую безопасность, а также электромагнитную совместимость в части безопасности работы и оборудования. Правила, решения и мероприятия принимаются в целях защиты жизни и здоровья людей, имущества физических и юридических лиц, охраны окружающей среды, жизни животных и растений.
Слайд 35
Раздел должен содержать: Раздел должен содержать: — перечень опасных производственных факторов, связанных с технологией и условиями производства работ, и зоны действия опасных производственных факторов; — решения по охране труда и технике безопасности, принятые для данного строительного (технологического) процесса, приемы безопасной работы; — мероприятия по обеспечению устойчивости отдельных конструкций и всего здания в процессе его возведения или разборки; — схемы производства работ с указанием опасных зон, устройств и конструкций ограждений, предупреждающих надписей и знаков, способов освещения рабочих мест; — правила безопасной эксплуатации машин, оборудования и их установки на рабочих местах; — правила безопасной эксплуатации технологической оснастки, приспособлений, грузозахватных устройств; — правила безопасного выполнения сварочных работ и работ, связанных с использованием открытого пламени; — указания по применению индивидуальных и коллективных средств защиты при выполнении строительных (технологических) процессов; — мероприятия по предупреждению поражения электротоком; — мероприятия по ограничению опасных зон вблизи мест перемещения грузов кранами.
Слайд 36

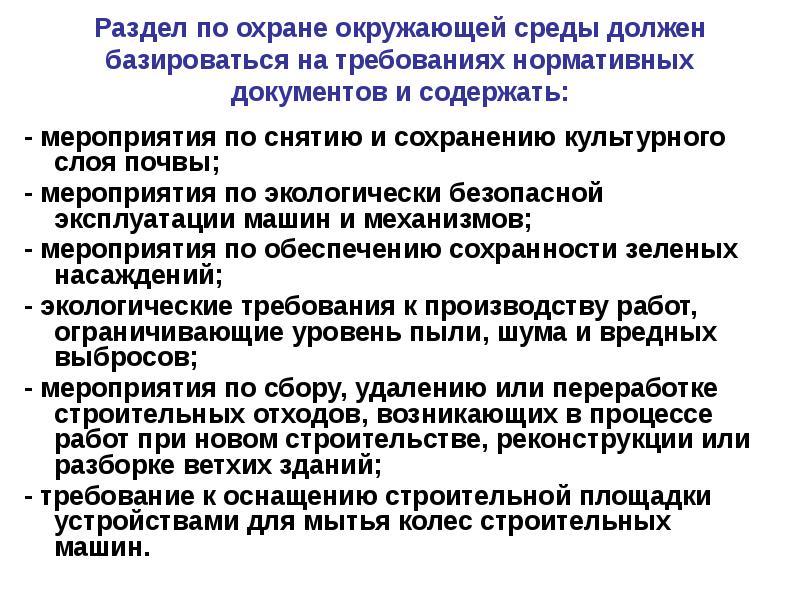

Раздел по охране окружающей среды должен базироваться на требованиях нормативных документов и содержать: — мероприятия по снятию и сохранению культурного слоя почвы; — мероприятия по экологически безопасной эксплуатации машин и механизмов; — мероприятия по обеспечению сохранности зеленых насаждений; — экологические требования к производству работ, ограничивающие уровень пыли, шума и вредных выбросов; — мероприятия по сбору, удалению или переработке строительных отходов, возникающих в процессе работ при новом строительстве, реконструкции или разборке ветхих зданий; — требование к оснащению строительной площадки устройствами для мытья колес строительных машин.
Слайд 37

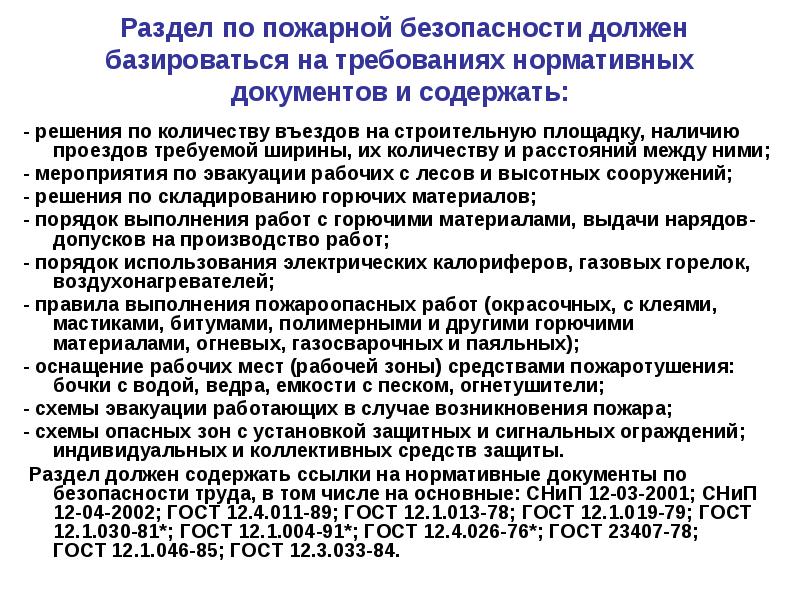

Раздел по пожарной безопасности должен базироваться на требованиях нормативных документов и содержать: — решения по количеству въездов на строительную площадку, наличию проездов требуемой ширины, их количеству и расстояний между ними; — мероприятия по эвакуации рабочих с лесов и высотных сооружений; — решения по складированию горючих материалов; — порядок выполнения работ с горючими материалами, выдачи нарядов-допусков на производство работ; — порядок использования электрических калориферов, газовых горелок, воздухонагревателей; — правила выполнения пожароопасных работ (окрасочных, с клеями, мастиками, битумами, полимерными и другими горючими материалами, огневых, газосварочных и паяльных); — оснащение рабочих мест (рабочей зоны) средствами пожаротушения: бочки с водой, ведра, емкости с песком, огнетушители; — схемы эвакуации работающих в случае возникновения пожара; — схемы опасных зон с установкой защитных и сигнальных ограждений; индивидуальных и коллективных средств защиты. Раздел должен содержать ссылки на нормативные документы по безопасности труда, в том числе на основные: СНиП 12-03-2001; СНиП 12-04-2002; ГОСТ 12.4.011-89; ГОСТ 12.1.013-78; ГОСТ 12.1.019-79; ГОСТ 12.1.030-81*; ГОСТ 12.1.004-91*; ГОСТ 12.4.026-76*; ГОСТ 23407-78; ГОСТ 12.1.046-85; ГОСТ 12.3.033-84.
Слайд 38
Технико-экономические показатели — продолжительность выполнения работ; — затраты труда и машинного времени; — калькуляция затрат труда и машинного времени; — график производства работ; — сметные расчеты затрат. Продолжительность выполнения работ и нормативные затраты труда и машинного времени определяются на технологический процесс, на объект, на конструктивный элемент или часть здания (сооружения) на основе калькуляций затрат труда и машинного времени, а также графика производства работ. Продолжительность выполнения технологических процессов, затрат труда и машинного времени может определяться по данным строительной организации (фирмы) при условии, что эти процессы выполняются постоянным коллективом при соблюдении нормативных требований качества.
Слайд 39
Калькуляция затрат труда и машинного времени Калькуляция затрат труда и машинного времени ┌─────────────────┬──────────┬──────────┬─────────┬──────── │ Наименование │ Объем Норма │ Норма │ Затраты │ Затраты │ │технологического │ работ │ времени │ времени │ труда │ времени │ │ процесса и его │ │ рабочих, │ машин, │ рабочих, │ машин, │ │ операций │ │ чел.-ч │ маш.-ч │ чел.-ч │ маш.-ч │ ├─────────────────┼──────────┼──────────┼─────────┼──────── В калькуляцию кроме основных включаются вспомогательные процессы, например разгрузка, раскладка и складирование строительных конструкций и материалов в рабочей зоне, организация рабочих мест с установкой и закреплением средств подмащивания, приготовление и подача растворов и другие виды работ. Нормы времени рабочих и машин могут быть разработаны специализированной организацией (нормативной станцией), имеющей соответствующую лицензию, по данным хронометражных наблюдений на строительных объектах организации, для которой разрабатывается технологическая карта, или объектах-аналогах других организаций. Затраты труда и времени машины определяются произведением объемов работ (по процессу или операции) и соответствующих норм времени.
Слайд 40
График производства работ составляется на отдельном листе по данным таблицы. Продолжительность технологического процесса Продолжительность технологического процесса и его операций определяется в часах (сменах) путем деления затрат труда рабочих на количество рабочих в звене (бригаде) или устанавливается по времени работы машины, если она является ведущей в данном технологическом процессе. Технико-экономические показатели технологической карты могут быть дополнены другими сметными расчетами для данной строительной организации, например заработной платы рабочих, затрат на машины, на оборудование и оснастку, на строительные материалы.
Слайд 41
Порядок разработки и утверждения технологической карты Технологическая карта разрабатывается в том числе на основе привязки к местным условиям типовой технологической карты собственными силами строительной организации (фирмы) или по ее заказу одной из проектно-технологических организаций. Технологическая карта утверждается главным инженером (руководителем) строительной организации.
Слайд 42
Образец титульного листа технологической карты _______________________________________________________________ (логотип и наименование строительной организации) УТВЕРЖДАЮ: Главный инженер строительной организации ___________________________ (подпись, дата, ф.и.о.) Технологическая карта на ____________________________________________________________ (технологический процесс, монтаж конструктивного элемента, возведение части здания и сооружения) Исполнители: ____________________________ (должность, подпись, ф.и.о.) 2009 ──────────────────────────────── (год введения в действие)
