ДОРОГИ МЕСТНОГО ЗНАЧЕНИЯ
К автомобильным дорогам местного значения относятся местные дороги общего пользования и внутрихозяйственные, в том числе сельскохозяйственные, дороги.
Местные автомобильные дороги общего пользования (межхозяйственные) проектируются в соответствии со СНиП 2.05.02-85 [1] по нормативам для дорог IV-V технических категорий.
Внутрихозяйственные дороги сельских государственный, кооперативных и фермерских хозяйств, предприятий по переработке и хранению сельскохозяйственной продукции, в том числе полевые и подъездные дороги, относятся к ведомственным и находятся на балансе предприятий и организаций. Они проектируются в соответствии со СНиП 2.05.11-83 [2].
При проектировании дорог местного значения разрабатывается оптимальный план трассы (на основании сравнения вариантов), рассчитываются водопропускные и другие искусственные сооружения, вычерчивается продольный профиль трассы с характерными поперечниками, выбирается конструкция дорожной одежды, рассчитываются объемы строительных работ и ориентировочные затраты на строительство.
ДОРОГИ МЕСТНОГО ЗНАЧЕНИЯ
Сеть дорог в сельской местности должна с наибольшим экономическим эффектом обеспечить производственные перевозки сельскохозяйственных предприятий, а также перевозки местного населения.
Последовательность проектирования сети сельскохозяйственных дорог следующая:
1. Выполняют экономические изыскания и составляют схему транспортных связей;
При составлении схемы транспортных связей района сельские населенные пункты и отдельные промышленные сельскохозяйственные предприятия (элеваторы, консервные заводы и др.) рассматривают как отдельные грузооборотные пункты, а при составлении схемы транспортных связей отдельного села грузообразующими пунктами служат отдельные хозяйства: государственные, кооперативные и фермерские, расположенные на территории рассматриваемого села.
Объем перевозок (Q1,Q2…Qi) по отдельным грузообразующим пунктам определяют по данным сельскохозяйственных предприятий, заготовительных и торгово-снабженческих организаций. При этом учитывают грузооборот, связанный с бытовым обслуживанием сельского населения, перевозками пассажиров (среднее число поездок одного жителя в год), движение легковых автолюбителей и прочие перевозки, не поддающиеся учету. Поэтому выявленный грузооборот рекомендуется увеличивать на 30 %.
2. На основании схемы транспортных связей разрабатывают принципиальную схему размещения дорог.
Проектируемая сеть дорог с твердым покрытием должна соединять все основные грузооборотные пункты участка. При выборе направлений дорог используют графоаналитические методы, например, комбинаторный и метод многоугольника сил (рис. 1).
Комбинаторный метод состоит в том, что расположенные рядом и идущие в одном направлении лучи схемы транспортных связей объединяют путем комбинаций. Данные о перевозках по объединенным направлениям суммируют (рис. 1, лучи А-1 и А-2; А-3, А-4 и А-5; А-6 и А-7).
Метод многоугольника сил позволяет определить наиболее рациональное направление магистрали для группы пунктов, один из которых является узловым (рис. 2). Многоугольник строят, последовательно откладывая в выбранном масштабе величины грузоперевозок (тыс.т, тыс.т/км) из узла А параллельно лучам схемы транспортных связей. Равнодействующая многоугольника АМ, связывающая узловую точку и конец последней силы, показывает направление магистрали для данной группы пунктов. Целесообразно объединять одной магистралью пункты в пределах четверти окружности (b = 90°).

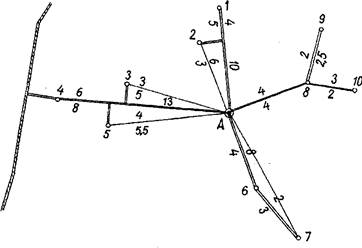

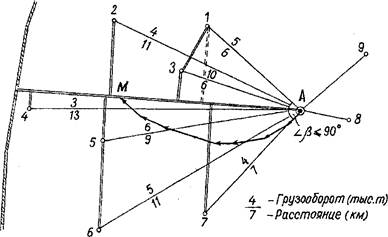

Рис.1 Графоаналитические методы (а)- комбинаторный метод, (б) – метод многоугольника сил.
3. Корректируют эту схему с учетом местных условий (существующей общей дорожной сети, рельефа местности, почвенно-грунтовых и гидрологических условий, границ полей и др.).
При трассировании дорог учитывают следующие рекомендации:
а) Дороги трассируют в обход высотных и контурных препятствий, особо полезных и ценных угодий, по границам землепользований, полей и других с/х участков.
б) Не допускают затопления полезных земель и заболачивания пойм путем создания постоянных подпоров воды у сооружений или преграждения стока воды из пониженных мест.
в) Существующие автомобильные и железные дороги пересекают на прямом участке, по возможности под прямым углом, но во всяком случае не меньше 45о.
г) Большие водотоки пересекают в самом узком месте, нормально течению, где пойма не заболочена.
д) Положение трассы не подчиняют удобству пересечения небольших оврагов, малых рек и ложбин.
е) Пересечения и примыкания сельскохозяйственных дорог проектируют в одном уровне и располагают ровных площадках и на прямых участках дорог.
При разработке проекта дороги широко используют типовые решения элементов дороги (поперечные профили земляного полотна, типы конструкции дорожных одежд с максимальным использованием местных дорожно-строительных материалов; конструкции водопропускных труб, мостов и других сооружений на дороге) и привязывают их к конкретным местным условиям.
ПЛАН ТРАССЫ ДОРОГИ
Продольную ось автомобильной дороги, положенной на поверхность земли, называют трассой, а проекцию трассы на горизонтальную плоскость — планом трассы.
Трасса проектируемой дороги (рис. 2) задается начальным, конечным, а иногда и промежуточными пунктами, т. е. контрольными точками. Кратчайшим расстоянием между двумя контрольными пунктами является прямая в плане, называемая воздушной линией.
Естественные и искусственные препятствия (контурные — озера, болота и др.; линейные — железные дороги, реки, трубопроводы, кабели и др.; высотные — горы, холмы и глубокие балки), которые встречаются при проложении трассы на местности, заставляют отклоняться ее от воздушной линии. Врезультате она удлиняется, а между предыдущим и последующим направлениями дороги образуется угол поворота трассы α (рис. 2). На всех поворотах трассы устраивают закругления 3 (кривые участки) для более плавного перехода с одного направления на другое.

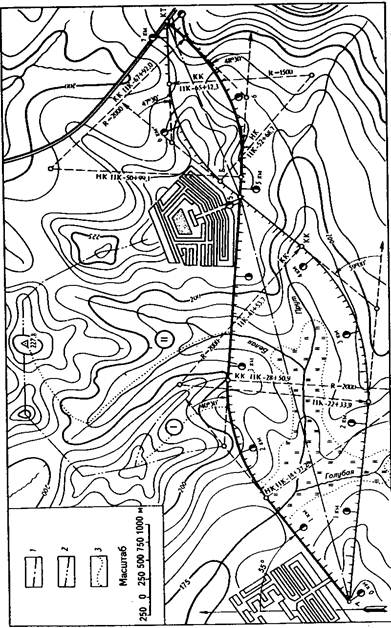

Рис.2. Пример трассировки дороги
Прямые вставки — это расстояние от начала трассы до начала круговой кривой, а также расстояние между концом предыдущей кривой и началом последующей, расстояние от конца последней кривой до конца трассы. Прямые вставки характеризуются длиной и направлением — румбом.
Румб — острый угол от ближайшего северного или южного меридиана до данной линии, определяют по азимуту.

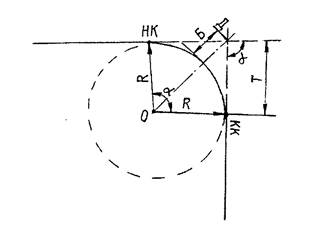

Рис.3. Основные элементы круговой кривой с симметричными переходными кривыми
Трассирование дороги местного значения ведут в следующем порядке.
1. Намечают воздушную линию, соединяющую заданные грузооборотные пункты и контрольные точки по кратчайшим расстояниям.
2. Намечают два (или более) варианта трассы дороги, совмещая ее с границами садов, полей, с улицами в населенных пунктах, с существующими дорогами.
Трасу прокладывают с учетом обхода зданий и сооружений; водоемов, полей, лесных и садовых массивов; заболоченных участков; крутых склонов, оврагов, балок.
Реки по возможности должны пересекаться в самом узком месте нормально течению, целесообразно использовать существующие мосты. Пересечение с существующими дорогами выполняют на прямом горизонтальном участке под прямым углом (в исключительных случаях допускается уменьшение угла до 45°). Пересечение местных дорог с железными и автомобильными дорогами высоких категорий целесообразно устраивать в разных уровнях.
Оптимальный радиус круговых кривых для дорог IV-V категорий должен быть не менее 600 м. При радиусе менее 600 м требуется устройство виража, при радиусе менее 400 м – уширение проезжей части дороги на повороте. Минимально допустимый радиус круговых кривых для дорог IV категории составляет 25 м, V категории – 20 м.
Элементы круговых кривых (рис. 4) определяют по таблицам или вычисляют по формулам:
Тангенс: T = R tg (a/2);
Биссектриса: Б = ÖR 2 + T 2 – R;
Длина кривой: R = pRa/180˚;
здесь: a– угол поворота, R – радиус кривой.
4. Определяют максимальные продольные уклоны imax по трассам дорог для выбранных вариантов:
где Δh – высота сечения рельефа горизонталями, м;
lmin — минимальное расстояние между соседними горизонталями по трассе дороги, м.
Если уклон imax превышает 7% для дорог IV категории и 9% — для дорог V категории, то прибегают к развитию (удлинению) трассы.
5. Определяют безопасное расстояние видимости S на участках с максимальными продольными уклонами по формуле:
где S – расстояние, на котором водитель должен видеть дорогу перед собой без помех, м;
Sориент.- расстояние, которое автомобиль пройдет за время, пока водитель увидит помеху и сориентируется. Время, необходимое для того, чтобы водитель заметил помеху и начал торможение, составляет 1,2 с для автомобилей с гидравлическим приводом и 2 с – с пневматическим приводом.
Sторм. — тормозной путь автомобиля, вычисляется по формуле:
где k — коэффициент надежности: для легковых автомобилей k = 1,2, для грузовых k = 2.
v — расчетная скорость движения автомобиля, м/с. Для дорог IV категории расчетная скорость составляет 80 км/ч; для дорог V категории – 60 км/ч;
φ — коэффициент сцепления колес автомобиля с покрытием, принимается: — для сухих шероховатых покрытий φ = 0,7…1,0;
— для сухих гладких покрытий φ = 0,5;
— для мокрых покрытий φ = 0,3…0,4;
— для грязных покрытий φ = 0,2;
— в гололед φ = 0,07.
f — коэффициент сопротивления качению. Для пневматических шин при расчетной скорости 50 км/ч для асфальтовых и бетонных покрытий f = 0,01-0,02; для щебеночных, гравийных и грунтовых улучшенных покрытий f = 0,03-0,05; для влажной грунтовой дороги f = 0,05-0,15; для пашни и песков f = 0,15-0,30; для заболоченных грунтов f > 0,30.
i — максимальный продольный уклон по трассе дороги, д.ед.
На дорогах со встречным движением величину безопасного расстояния видимости следует удваивать.
Безопасное расстояние видимости окончательно принимается не менее нормативных значений: для дорог IV категории S > 100 м, категории S > 75 м.
Боковая видимость на дорогах (от кромки проезжей части) должна быть не менее: для дорог IV категории – 20 м, V категории – 15 м.
6. Проверяют обеспечение видимости по трассам дорог. При необходимости намечают мероприятия для обеспечения видимости.
7. Проводят сравнение вариантов трассы по следующим показателям:
А) Экономические показатели – показывают, насколько данная дорога удовлетворяет хозяйственным требованиям:
— удобство и полнота обслуживания потребностей производства, населения и пр.;
— увязка с другими видами транспорта;
— общая стоимость строительства.
Б) Эксплуатационные или технико-экономические показатели дороги:
— длина трассы L, развитие трассы L/Lвозд.;
— степень извилистости (количество углов поворота, сумма углов поворота на 1 км трассы, количество кривых минимального радиуса);
— степень пологости трассы (количество и общая длина участков и максимальным уклоном imax);
— безопасность движения — характеризуется обеспеченностью видимости дороги в плане и в продольном профиле, числом пересечений других автомобильных и железных дорог в одном уровне;
— бесперебойность движения — наличие или отсутствие пересечений дорог в одном уровне, число переправ через реки, обходов населенных пунктов или проездов через них;
— устойчивость трассы — характеризуется протяженностью участков трассы по болотам, по неустойчивым участкам с осыпями, оползнями, подверженным пучинообразованию и т. п.;
— число пересекаемых трассой дороги линий водосливов — лощин и рек.
— средняя скорость движения, расход топлива, время перевозок.
В) Строительные показатели — условия строительства дороги:
— объем строительных работ по устройству земляного полотна, дорожной одежды, искусственных сооружений;
— условия снабжения дорожно-строительными материалами;
— протяженность участков в неблагоприятных условиях (заболоченные, пучинистые, оползневые);
— необходимые затраты ресурсов;
Сравнение технико-экономических показателей по вариантам трассы удобно вести в табличной форме (таблица 1).
Технико-эксплуатационные показатели вариантов трассы
| Показатели | Варианты |
| Длина трассы L, км | |
| Коэффициент удлинения трассы Kу = L/Lвозд. | |
| Степень извилистости трассы: | |
| — количество углов поворота | |
| — сумма углов поворота, град./км | |
| — средний угол поворота αср | |
| — количество кривых малого радиуса (R | |
| Степень пологости трассы: | |
| — максимальный продольный уклон imax | |
| — общая длина участков с максимальным продольным уклоном | |
| Количество пересекаемых водотоков: | |
| — лощин, балок | |
| — рек | |
| Количество пересекаемых железных и автомобильных дорог (в одном уровне) | |
| Протяженность участков, проходящих в пределах населенных пунктов, км | |
| Средняя скорость движения, км/ч | |
| Протяженность участков в неблагоприятных грунтовых условиях (болота, пучинистые грунты, оползни), км |
На топографической карте намечают варианты трассы между заданными пунктами и после предварительного сравнения технико-экономических показателей вычерчивают план трассы.
Источник: studopedia.ru
