Правила черчения в строительстве

Единого стандарта, устанавливающего правила выполнения и оформления всех строительных чертежей, пока еще нет. При выполнении этих чертежей нужно руководствоваться положения­ми ГОСТов: «Чертежи в машиностроении», «Чертежи строитель­ные», «Строительные нормы и правила (СНиП)» — и некоторы­ми ведомственными инструкциями и указаниями. Примером вы­полнения и оформления строительных чертежей могут служить чертежи типовых проектов.

Фасады, планы и разрезы зданий. Чертежи зданий, как и машиностроительные чертежи, составляются на основе прямо­угольного проецирования на основные плоскости проекций: го­ризонтальную, вертикальную, профильную.

Полученные изобра­жения имеют свои названия: главный вид называется главным фасадом, вид сзади — дворовым или задним фасадом, вид слева или справа — боковым или торцовым фасадом. Вид на здание сверху называется планом крыши. Все фасады и план крыши да­ют представление только о внешнем виде здания.

Для определе­ния расположения и размеров внутренних помещений здания, а также для определения конструктивного его решения прибегают к помощи разрезов, горизонтальных и вертикальных. Изображе­ние здания, рассеченного горизонтальной плоскостью и спроеци­рованного на горизонтальную плоскость проекций, носит название плана. Так, для получения плана этажа здание мысленно рассе­кается горизонтальной плоскостью выше уровня подоконников, причем верхняя часть здания отбрасывается, а нижняя часть проецируется на горизонтальную плоскость проекций. В зависимости от того, на уровне какого этажа проводится секу­щая плоскость, получаемые разрезы будут называться планом 1-го этажа, планом 2-го этажа и т. д. Для получения планов фун­даментов, балок, стропил секущая плоскость проводится на уров­не обреза фундаментов, на уровне балок перекрытия или стропил. Иногда планам дают названия типа: «План на отметке 0,000».

Основные правила черчения в NanoCAD

Для выявления высот внутренних элементов здания и их кон­структивных решений применяют вертикальные разрезы. Если мысленно рассечь здание вертикальной секущей плоскостью па­раллельно профильной плоскости • проекций и удалить, напри­мер, левую часть, а оставшуюся часть спроецировать на про­фильную плоскость проекций, то мы получим изображение, на­зываемое поперечным разрезом здания.

Если верти­кальная секущая плоскость параллельна фронтальной плоско­сти проекций и проходит вдоль большой оси здания, то получен­ное изображение будет называться продольным разрезом. Раз­рез, сделанный несколькими параллельными плоскостями, назы­вается ступенчатым.

Секущие плоскости на строительных чер­тежах, как и на чертежах машиностроительных, обозначаются разомкнутой линией со стрелками на концах, направленными в сторону взгляда наблюдателя. Около стрелок ставят арабские цифры. Полученное изображение обозначают надписью по типу: «Разрез 1 — 1».

Секущие плоскости обычно располагаются так, чтобы в разрез попали оконные и дверные проемы, лестничная клетка, а также другие наиболее интересные и сложные в конст­руктивном отношении части здания. Не следует проводить секу­щую плоскость так, чтобы она рассекала вдоль продольной оси стены, перегородки, колонны или балки. Чертежи фасадов зда­ния, его планов и разрезов в совокупности составляют общий чертеж здания, который дает общее представление о внешнем виде и внутреннем устройстве проектируемого объекта. Общий чертеж в строительстве можно сравнить со сборочным чертежом в машиностроении. В состав общего чертежа здания входит и генплан, на котором указывают взаимное расположение зданий, дорог, тротуаров, железнодорожных путей, зеленых насаждений и других данных, необходимых для благоустройства территории.

1. Правила оформления чертежей ГОСТы ЕСКД

Форматы. Строительные чертежи выполняются на стандартных листах чертежной бумаги по ГОСТ 2.301-68. Могут применяться и дополнительные форматы.

Масштабы. Объекты, изображаемые на строительных чер­тежах, обычно имеют большие размеры, вследствие чего в стро­ительном черчении применяются более мелкие масштабы, чем в машиностроительном.

Так, для чертежей фасадов применяют масштабы 1:50, 1:100, 1:200, реже 1:400; фрагменты фасадов вы­полняются в масштабе 1:50; планы вычерчиваются в масштабах 1:100, 1:200, 1:400, разрезы — 1:50, 1:100, 1:200. Для вычерчивания деталей и узлов применяют масштабы 1:5, 1:10, 1:20, 1:25. Масш­таб 1:1 применяется только для вычерчивания шаблонов. Масш­таб увеличения не применяется вовсе.

На выбор масштаба вли­яют размеры объекта и стадия проектирования. Так, для проектного задания применяются масштабы 1:100, 1:200.

Большие размеры объектов и специфика выполнения архи­тектурных фасадов, которые часто выполняют с отмывкой и с нанесением окружающего антуража, приводит к тому, что фаса­ды зданий выполняются на отдельных листах, а планы и разре­зы на других листах и иногда даже в других масштабах. Но ес­ли размеры здания, принятый масштаб чертежей и формат бу­маги позволяют поместить все виды на одном листе, то распо­лагать их следует, строго придерживаясь проекционной связи.

Линии чертежа. Толщина линий обводки строительных чер­тежей значительно тоньше линий обводки машиностроительных и применяется в пределах от 0,2 до 1,0 мм. Не все линии види­мого контура обводятся линиями одинаковой толщины.

При вы­черчивании чертежа фасада для обводки его контура и конту­ра проемов применяются линии толщиной 0,4—0,6 мм, а для об­водки контуров оконных и дверных переплетов, членения стен на панели и блоки, контуров поясков карнизов и других архи­тектурных элементов применяются линии в два раза тоньше. Линия земли под фасадом делается очень толстой и проводится за пределы фасада на 20—30 мм. На чертежах планов, разре­зов и деталей выделяют более толстыми линиями (0,4—0,8 мм) контуры элементов, находящихся в плоскости сечения. При этом сечение стен обводят более толстыми линиями, чем сечения пе­регородок. На толщину линии обводки влияет, конечно, масштаб чертежа — чем крупнее масштаб, тем толще линия обводки.

Нанесение размеров на строительных чертежах. Размеры на строительных чертежах выражаются в миллиметрах. Размерные цифры ставят над сплошной размерной линией, кото­рая заканчивается стрелками или засечками, проведенными под углом 45°.

а) Простановка размеров на планах. Вдоль каждой наружной стены на расстоянии 20—30 мм от нее проводятся три замкнутые цепочки размеров, с промежутками между размерны­ми линиями в 8—10 мм. Ставятся эти размерные цепочки в сле­дующем порядке, начиная от наружной поверхности стены: 1) размеры всех простенков и проемов, 2) размеры между осями стен и колонн, 3) габаритные размеры здания или общий размер между крайними осями.

На планах панельных зданий указывают не размеры проемов и простенков, а номинальные размеры панелей. Сумма всех раз­меров в каждой цепочке должна равняться общей протяженно­сти здания от угла до угла.

Оси стен и колонн проводятся штрихпунктирными линиями, но допускается проведение их и тонкими сплошными. Обычно эти оси показываются не на всем протяжении стены; их обрыва­ют на расстоянии 15—20 мм от края и выводят с другой стороны за контур плана и размерные цепочки. Разбивочные оси закан­чиваются кружками диаметром 8—10 мм, в которых ставят обоз­начение осей.

Оси, идущие в поперечном направлении, обозначаются цифра­ми слева направо, а оси продольных стен—буквами снизу вверх.

Осевые размеры на планах здания являются наиболее ответ­ственными, так как эти оси в начале строительства выносятся на строительную площадку. Вынесение осей на местность назы­вается разбивкой здания.

Внутри контура плана указываются размеры длины и шири­ны каждого помещения, толщина стен и перегородок, а также проставляются размеры дверных проемов, которые привязывают­ся к ближайшим стенам. На планах указываются площади каж­дого помещения, выраженные в квадратных метрах. Число за­ключается в кружок или подчеркивается и ставится в центре плана каждого помещения. Размеры цифр на всем чертеже должны быть одинаковыми, высотой примерно 2,5—3,0 мм.

б) Простановка размеров на разрезах (рис.36). На разрезах на уровне всех горизонтальных членений фасада ставятся от­метки, выраженные в метрах с тремя десятичными знаками. От­метки ставятся и внутри здания на уровнях полов этажей и междуэтажных площадок. Отметкой называется число, выража­ющее отклонение данной точки от горизонтальной плоско­сти, условно принятой за нулевую.

Обычно за нулевую плоскость принимают уровень чистого пола первого этажа. Все от­метки, находящиеся ниже пола первого этажа, ставятся со знаком минус. Для обозначения отметки существует условный знак стрелки в виде прямого угла. Кроме отметок, на разрезах указывают еще и линейные размеры.

Так, у наруж­ной поверхности стен проводится цепочка размеров, соответству­ющих высотам цоколя, подоконной части, окон и т. д. Внутри раз­реза проставляется высота помещений в свету, толщина пере­крытий, высота дверных проемов, расстояние от пола до подоконника. Эти размеры ставят тоже в миллиметрах. Оси стен, попавших в разрез, выводят ниже чертежа и заканчивают кру­жочками, в которых ставятся соответствующие марки. Из горизонтальных размеров на разрезах указывают только расстояние между осями стен, т. е. размеры пролетов или шагов.

Источник: studopedia.ru

3. Общие правила графического оформления строительных чертежей

Строительными чертежами называют чертежи, которые содержат проекционные изображения строительных объектов или их частей и другие данные, необходимые для их возведения, а также для изготовления строительных изделий и конструкций.

Содержание и характер оформления строительных чертежей зависит не только от вида объекта и его назначения, но и от применяемых конструкций и строительных материалов, методов возведения и стадий проектирования. Некоторые из них, например, чертежи индустриальных изделий и строительных конструкций, имеют много общего с машиностроительными чертежами. Однако вследствие больших различий в масштабах и видах строительных объектов, в оформлении строительных чертежей, в условных изображениях и обозначениях, применяемых на них, есть ряд особенностей.

При строительстве здания или сооружения выполняют большой объём работ. Эти работы подразделяют на общестроительные и специальные. Общестроительными считают работы, которые необходимо выполнять для строительства и отделки здания. Устройство водопровода, канализации, отопления и другие относят к специальным видам работ.

Рабочие чертежи, предназначенные для производства строительно-монтажных работ, объединяют в комплекты по маркам. Марка состоит из заглавных букв названия определённой части проекта.

Например: 1. Генеральный план……………………………………….ГП

Масштабы. Изображения на строительных чертежах планов, фасадов, разрезов, деталей и других элементов гражданских, промышленных и сельскохозяйственных зданий выполняются в масштабах, установленных ГОСТ 2.302-68, с учётом требований ГОСТ 21.501-93. Масштабы для этого вида чертежей приведены в таблице 3.1.

Масштаб изображения следует принимать минимальным – в зависимости от сложности чертежа, но обеспечивающим чёткость копий при современных способах размножения чертежей. В соответствии с ГОСТ 21.101-97 на листах основного комплекта рабочих чертежей, как правило, масштаб не проставляют.

Однако при необходимости масштаб изображения может быть указан в основной надписи по типу «План типового этажа (1:100)» или над изображением, по типу «1-1 (1:50)», «А (1:20)». На чертежах строительных изделий масштаб проставляется в соответствующей графе основной надписи.

Линии чертежа . На строительных чертежах применяют типы линий, предусмотренные ГОСТ 2.303-68. Однако назначение отдельных типов линий изменяется. Так, на плане и в разрезе здания видимые контуры обводят линиями разной толщины. Сплошной основной толстой линией обводят контуры простенков, попавших в секущую плоскость. Контуры проёмов, не попавшие в секущую плоскость, обводят сплошной тонкой линией.

Примерная толщина линий обводки основных строительных чертежей приведена в табл. 3.2, 3.3 и 3.4.

Изображения. На строительных чертежах виды располагаются в соответствии с ГОСТ 2.305-68. Однако наименование видов отличается от принятого в стандарте. Например: «вид спереди» называют «главным фасадом», «виды слева и справа» – «боковыми фасадами», «вид сверху» и горизонтальный разрез здания – планом.

Кроме того, на строительных чертежах название вида, как правило, надписывают над его изображением по типу «Фасад 1-5». При необходимости направление проецирования может быть указано одной или двумя стрелками. На чертежах металлических конструкций, где расположение видов несколько отличается от принятого, направление взгляда указывают стрелкой.

В строительных чертежах для наименования разреза допускается применять буквы, цифры и другие обозначения. В наименовании изображения допускается включать слово «разрез». Например: «Разрез 1-1».

Размеры. На строительных чертежах размеры наносят в соответствии с ГОСТ 2.307-68 с учётом требований ГОСТ 21.101-97 СПДС. Размеры в миллиметрах на строительных чертежах, как правило, наносят в виде замкнутой цепочки без указания единицы измерения. Если размеры проставляют в других единицах, это оговаривают в технических условиях к чертежам.

Размерные линии на строительных чертежах ограничивают засечками – короткими штрихами длиной 2–4 мм, проводимыми под углом 45º к размерной линии. Толщина линии засечки равна толщине сплошной основной толстой линии. Размерные линии должны выступать за крайние выносные линии на 2–3 мм. Размерное число располагают над размерной линией на расстоянии 0,8–1,0 мм.

Выносная линия должна выступать за размерную на 1–5 мм. Размерную линию на строительных чертежах ограничивают стрелками только в том случае, когда требуется указать диаметр, радиус окружности или угол.

Рис. 3.1. Случаи применения стрелок на размерных линиях

Центровые линии должны выступать за контур окружности или дуги на 1–5 мм, рекомендуемый выступ – 2–3 мм. При недостатке места над размерной линией допускается нанесение размерного числа под размерной линией на полке линии выноски или на продолжении размерной линии.

Рис. 3.2. Засечки вместо стрелок

При наличии в изображении ряда одинаковых элементов, расположенных на равных расстояниях друг от друга, размеры между ними проставляют только в начале и в конце ряда и указывают суммарный размер между крайними элементами в виде произведения числа повторений на повторяющийся размер.

Рис. 3.3. Простановка размеров на планах зданий

Условные отметки уровней (высоты, глубины) на планах, разрезах, фасадах показывают расстояние по высоте от уровня нулевой отметки. За нулевую отметку принимают поверхность какого-либо элемента конструкции здания или сооружения, расположенного вблизи планировочной поверхности земли. В жилых зданиях это чаще всего уровень пола первого этажа жилого помещения.

В строительных чертежах отметки уровней указывают в метрах с тремя десятичными знаками. Десятичные знаки отделяют от целого числа запятой. Нулевая отметка указывается без знака (0,000). Отметка выше нулевой со знаком плюс (+1,200), ниже нулевой со знаком минус ( — 1,700). Знак отметки представляет собой стрелку с полочкой.

При этом стрелку выполняют основными линиями длиной 2–4 мм, проведёнными под углом 45° к выносной линии или линии контура. Линии-выноски, вертикальную и горизонтальную, обводят сплошной тонкой линией. Когда около одного изображения располагаются друг над другом несколько знаков уровней, рекомендуется вертикальные линии отметки уровня размещать на одной вертикальной прямой, длину горизонтальных полочек делать одинаковой. Знак отметки может сопровождаться поясняющими надписями. Например: «Ур.ч.п.» – уровень чистого пола; «Ур.з.» – уровень земли.

Рис. 3.4. Размеры знака числовых отметок

На фасадах и разрезах отметки помещают на выносных линиях или линиях контура. На планах размерное число отметки проставляют в прямоугольнике, контур которого обводят сплошной тонкой линией или на полке линии-выноски (рис. 3.5).

Рис. 3.5. Простановка отметок на разрезах и фасадах

Рис. 3.6. Простановка отметок на планах

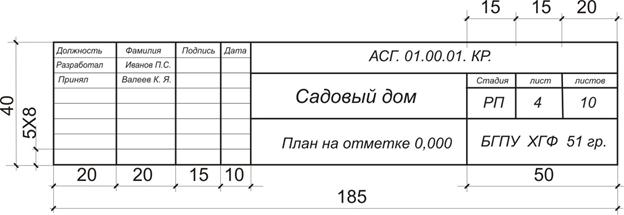

Основные надписи выполняются по ГОСТ 21.101-97 (СПДС). Этот стандарт устанавливает форму, размеры и порядок заполнения основных надписей на чертежах и текстовых документах. Содержание, расположение и размеры граф основных надписей должны соответствовать для чертежей зданий и сооружений – рис. 3.7 а, а для первого листа чертежей строительных изделий – рис.

3.7 б. Основные надписи располагают в правом нижнем углу формата чертежа. На листах формата А4 основная надпись выполняется вдоль короткой стороны. Для обводки основной надписи применяют сплошные толстые и тонкие линии по ГОСТ 2.303-68.

Рис. 3.7. Формы основной надписи

Выноски и ссылки на строительных чертежах. На чертежах планов, разрезов и фасадов из-за мелкого масштаба изображения нельзя достаточно подробно показать отдельные детали и узлы здания. Однако в проекте или альбоме типовых деталей может быть дан узел или деталь, вычерченные в более крупном масштабе с достаточной степенью детализации. В таком случае на эту деталь или узел делается ссылка на основном чертеже. Выноски, ссылки, поясняющие надписи на строительных чертежах выполняют по ГОСТ 2.316-68 и ГОСТ 2.305-68 ЕСКД с учётом требований ГОСТ 21.101-97 СПДС.

Линии-выноски, как правило, заканчиваются полками, на которые наносят краткие указания. Линию-выноску, пересекающую контур изображения и не идущую от какой-либо линии, заканчивают точкой. Линию-выноску, отводимую от линии видимого или невидимого контура, а также от линий, обозначающих поверхность, заканчиваются стрелкой (рис. 3.8).

Рис. 3.8. Нанесение линий-выносок

Линии-выноски не должны пересекаться между собой. Если линия-выноска проходит по заштрихованному полю, она не должна быть параллельна линиям штриховки. Допускается выполнять линии-выноски с одним изломом, а так же проводить от одной полки две и более линии-выноски.

Надписи, относящиеся непосредственно к изображению, могут содержать не более двух строк, расположенных над полкой линии-выноски и под ней. Допускается марки (позиции) элементов наносить на общей полке нескольких линий-выносок или без линий-выносок рядом с изображением или в пределах контура (рис. 3.9).

Рис. 3.9. Линии-выноски с общей полкой

Выносные надписи к многослойным конструкциям делают на этажерках (рис. 3.10). В этом случае линия-выноска представляет собой прямую линию со стрелкой. На этой выносной надписи в порядке расположения слоёв даётся наименование материала или конструкции с указанием размеров. Последовательность надписей к отдельным слоям должна соответствовать последовательности их расположения на чертеже сверху вниз или справа налево.

Рис. 3.10. Обозначение многослойных материалов

Выносные элементы – узлы, фрагменты фасадов, планов, разрезов, выполняют по ГОСТ 2.305-68 с учётом требований СПДС. Выносной элемент – отдельное увеличенное изображение какой-либо части конструкции или здания, требующее дополнительных графических пояснений.

При выполнении чертежей узлов, то место, которое необходимо показать на выносном элементе, отмечают на виде (фасаде), плане, разрезе замкнутой сплошной тонкой линией (окружность или овал) с указанием на полке линии-выноски порядкового номера выносного элемента арабской цифрой. Если на полке линии-выноски стоит одна цифра, это значит, что выносной элемент расположен на том же листе, что и основной чертёж. Если узел (выносной элемент) размещён на другом листе основного комплекта рабочих чертежей, то под полкой линии-выноски или рядом с номером узла в скобках, указывают номер листа, на котором помещён узел. При вычерчивании выносного элемента тип изображения (вид, разрез узла) может быть такой же, как и на основном чертеже. Ориентация его при этом должна соответствовать так же положению на основном чертеже.

Выносной элемент обозначается маркировочным кружком диаметром 12–14 мм. Если узел расположен на том же листе, что и основной чертёж, то в кружке указывают его порядковый номер. Если же узел расположен на другом листе и на него не сделана ссылка, то маркировочный кружок делится горизонтальной линией на две части.

В верхней части указывается номер узла, а в нижней части указывают номер листа, на котором узел замаркирован. Внутри кружка ставят цифру, обозначающую номер узла. Кружок с номером узла рекомендуется размещать над выносным элементом или справа от него. Ссылку на узлы, которые даются в сечении, изображают с помощью сплошной толстой линии, которая проходит через рассекаемые элементы, и тонкой линией-выноской с полочкой или без неё (рис. 3.11).

Рис. 3.11. Выносные элементы и их обозначение

Фрагменты на фасадах и планах зданий или сооружений обозначают фигурной скобкой. Под фигурной скобкой, а так же над соответствующим фрагментом, наносят его наименование, например: «Фрагмент фасада». Если фрагмент помещён на другом листе основного комплекта, то его обозначение аналогично обозначению выносного элемента.

Источник: studfile.net

Чертежик

Вычерчивание плана здания (и не только плана, но и всего строительного чертежа)начинается с определения масштаба 1:50, 1:100, 1:200, 1:400, в котором Вы будете чертить.

План здания выполняется, в большинстве случаев, на отдельном листе.

План этажа представляет собой изображение полученное в результате горизонтальной секущей плоскостью (разрезом).

На чертеже указывают несущие стены, перегородки, наличие дверных и оконных проемов, лестницу (при необходимости располагают мебель, сантехнику и кухонное оборудование). Также наносят площади помещений с позициями для дальнейшего занесения в таблицу экспликации помещений.

Последовательность вычерчивания плана здания выполняется в следующем порядке:
