1 Строительство и оснащение оснащение хоккейной площадки
2 Основные цели и задачи проекта: Основные цели и задачи проекта: 1. Укрепление здоровья учащихся школы, их родителей и жителей села. 1. Укрепление здоровья учащихся школы, их родителей и жителей села. 2. Организация досуга и занятости детей и взрослых. 2. Организация досуга и занятости детей и взрослых. 3. Формирование у родителей активной гражданской позиции в деле воспитания детей.
3. Формирование у родителей активной гражданской позиции в деле воспитания детей. 4. Привлечение родителей к совместной деятельности с детьми, педагогами, администрацией школы. 4. Привлечение родителей к совместной деятельности с детьми, педагогами, администрацией школы.
5. Популяризация зимних видов спорта – катания на коньках, хоккея, лыжного спорта (организация по выходным дням и в каникулярное время параллельно с катанием на коньках лыжных прогулок для детей и их родителей). 5. Популяризация зимних видов спорта – катания на коньках, хоккея, лыжного спорта (организация по выходным дням и в каникулярное время параллельно с катанием на коньках лыжных прогулок для детей и их родителей). 6. Воспитание патриотизма через пропаганду олимпийского движения — Сочи Воспитание патриотизма через пропаганду олимпийского движения — Сочи Создание школьной хоккейной команды. 7. Создание школьной хоккейной команды.
производство хоккейной коробки Лига Проектов
3 План реализации проекта: План реализации проекта: 1. Составление сметы проекта. 1. Составление сметы проекта.
2. Привлечение спонсорской помощи для реализации проекта 2. Привлечение спонсорской помощи для реализации проекта 3. Подготовка строительных материалов: заготовка леса, распиловка и окромление досок, подготовка стоек, приобретение гвоздей, оградительной сетки, краски, ламп освещения и других расходных материалов. 3. Подготовка строительных материалов: заготовка леса, распиловка и окромление досок, подготовка стоек, приобретение гвоздей, оградительной сетки, краски, ламп освещения и других расходных материалов.
4. Создание строительных бригад из числа родителей, учащихся и педагогов. 4. Создание строительных бригад из числа родителей, учащихся и педагогов. 5. Разметка хоккейной площадки. 5. Разметка хоккейной площадки. 6. Строительство хоккейной площадки. 6. Строительство хоккейной площадки.
7. Приобретение необходимого спортивного оборудования. 7. Приобретение необходимого спортивного оборудования.
4 Информация о реализации проекта: 1. Июнь 2008 года. Поездка Председателя Совета Отцов школы Ягудина С.Г. вместе с участковым лесничим Зюзиным А.Н. в Ахунский лесной комбинат. Выписка строительного леса по льготной цене. 1. Июнь 2008 года. Поездка Председателя Совета Отцов школы Ягудина С.Г. вместе с участковым лесничим Зюзиным А.Н. в Ахунский лесной комбинат.
Выписка строительного леса по льготной цене.
5 2. Встреча Главы Администрации с. Новые Забалки Трушниной Н.Н. и Председателя Совета Отцов школы Ягудина С.Г. с Главой Администрации Городищенского района Березиным Г.А. по поводу оплаты строительного леса. 2. Встреча Главы Администрации с. Новые Забалки Трушниной Н.Н. и Председателя Совета Отцов школы Ягудина С.Г. с Главой Администрации Городищенского района Березиным Г.А. по поводу оплаты строительного леса.
Постройка хоккейной площадки
6 3. Июль 2008 года. Разработка и вывоз строительного леса силами бригады родителей под руководством участковых лесничих Зюзина А.Н. и Афтаева А.В. 3. Июль 2008 года. Разработка и вывоз строительного леса силами бригады родителей под руководством участковых лесничих Зюзина А.Н. и Афтаева А.В.
7 4. Июль 2008 года. Распиловка леса на доски у частного предпринимателя Родкина В.Ю. 4. Июль 2008 года. Распиловка леса на доски у частного предпринимателя Родкина В.Ю.
8 5. Август 2008 года. Окромление досок в школьной мастерской под руководством ее заведующего Пруцкова К.Ф., складирование и их сушка бригадой родителей и учащихся старших классов. 5. Август 2008 года. Окромление досок в школьной мастерской под руководством ее заведующего Пруцкова К.Ф., складирование и их сушка бригадой родителей и учащихся старших классов.
9 6. Сентябрь — октябрь 2008 года. Разметка и строительство хоккейной площадки совместными бригадами родителей, педагогов, учащихся. 6. Сентябрь — октябрь 2008 года. Разметка и строительство хоккейной площадки совместными бригадами родителей, педагогов, учащихся.
10 7. Октябрь 2008 года. Приобретение хоккейных ворот, коньков, клюшек и другого необходимого инвентаря. 7. Октябрь 2008 года. Приобретение хоккейных ворот, коньков, клюшек и другого необходимого инвентаря. 8. Декабрь 2008 года. Заливка льда.
8. Декабрь 2008 года. Заливка льда.
11 9. Январь-февраль 2009 года. Обучение катанию на коньках во время учебных занятий и во второй половине дня. Каждое воскресенье – катание на коньках детей и их родителей, а так же жителей села. 9. Январь-февраль 2009 года. Обучение катанию на коньках во время учебных занятий и во второй половине дня.
Каждое воскресенье – катание на коньках детей и их родителей, а так же жителей села.
12 В перспективе: В перспективе: 1. Октябрь – ноябрь 2010 года. Мы планируем обратиться к нашим многолетним друзьям в ООО «Пензарегионгаз» с просьбой о помощи в приобретении 6 комплектов хоккейной формы для школьной команды. 1. Октябрь – ноябрь 2010 года.
Мы планируем обратиться к нашим многолетним друзьям в ООО «Пензарегионгаз» с просьбой о помощи в приобретении 6 комплектов хоккейной формы для школьной команды. 2. Декабрь 2010 – февраль 2011 года. Продолжить обучение катанию на коньках и игре в хоккей.
Для проведения мастер- классов по обучению катанию на коньках и игре в хоккей дали согласие тренер высшей категории по шорт-треку Захарова Е.Н., мастер спорта СССР тренер первой категории по хоккею Булычев О.Н. 2. Декабрь 2010 – февраль 2011 года. Продолжить обучение катанию на коньках и игре в хоккей.
Для проведения мастер- классов по обучению катанию на коньках и игре в хоккей дали согласие тренер высшей категории по шорт-треку Захарова Е.Н., мастер спорта СССР тренер первой категории по хоккею Булычев О.Н. 3. Возобновить деятельность Клуба выходного дня. Проводить товарищеские встречи по хоккею. 3. Возобновить деятельность Клуба выходного дня. Проводить товарищеские встречи по хоккею.
13 Финансовые затраты, источники их получения. 1. Оплата строительного леса – рублей. Выписка была проведена по льготной цене. Оплатила районная Администрация. Экономия – рублей.
1. Оплата строительного леса – рублей. Выписка была проведена по льготной цене. Оплатила районная Администрация. Экономия – рублей. 2. Разработка и вывоз строительного леса силами и средствами бригады родителей под руководством участковых лесничих Зюзина А.Н. и Афтаева А.В. Экономия – рублей.
2. Разработка и вывоз строительного леса силами и средствами бригады родителей под руководством участковых лесничих Зюзина А.Н. и Афтаева А.В. Экономия – рублей. 3. Распиловка леса на доски за счет спонсорской помощи частного предпринимателя Родкина В.Ю. Экономия – рублей. 3. Распиловка леса на доски за счет спонсорской помощи частного предпринимателя Родкина В.Ю.
Экономия – рублей. 4. Окромление досок в школьной мастерской под руководством ее заведующего Пруцкова К.Ф., складирование и их сушка бригадой родителей и учащихся старших классов. Экономия – рублей. 4. Окромление досок в школьной мастерской под руководством ее заведующего Пруцкова К.Ф., складирование и их сушка бригадой родителей и учащихся старших классов. Экономия – рублей.
5. Разметка и строительство хоккейной площадки совместными силами родителей, педагогов, учащихся. Экономия – рублей. 5. Разметка и строительство хоккейной площадки совместными силами родителей, педагогов, учащихся. Экономия – рублей. 6. Приобретение краски за счет спонсорской помощи ООО «Кедр» г. Заречный, руководитель Хохлов М.В. на сумму 6000 рублей.
6. Приобретение краски за счет спонсорской помощи ООО «Кедр» г. Заречный, руководитель Хохлов М.В. на сумму 6000 рублей. 7. Покупка и установка защитного ограждения хоккейной площадки сеткой-рабицей за счет средств родителей. Экономия – рублей. 7. Покупка и установка защитного ограждения хоккейной площадки сеткой-рабицей за счет средств родителей. Экономия – рублей.
8. Покраска внешней и внутренней сторон площадки силами родителей, педагогов, учащихся. Экономия – рублей. 8. Покраска внешней и внутренней сторон площадки силами родителей, педагогов, учащихся. Экономия – рублей. 9. Установка освещения площадки за счет спонсорской помощи частного предпринимателя Кондратьева А.Н. и помощи Главы Администрации с. Новые Забалки.
Экономия – рублей. 9. Установка освещения площадки за счет спонсорской помощи частного предпринимателя Кондратьева А.Н. и помощи Главы Администрации с. Новые Забалки. Экономия – рублей. Всего экономия составила рублей. На заседании Совета Отцов было решено передать оставшиеся доски в объеме 4 куб. м в собственность школы.
Всего экономия составила рублей. На заседании Совета Отцов было решено передать оставшиеся доски в объеме 4 куб. м в собственность школы.
14 Результаты Результаты Благодаря разработке и воплощения нашего социального проекта в жизнь, произошло самое главное – сплочение и укрепления содружества между детьми, родителями, педагогами. Благодаря разработке и воплощения нашего социального проекта в жизнь, произошло самое главное – сплочение и укрепления содружества между детьми, родителями, педагогами.
Совет Отцов, осуществляя данный проект, смог привлечь практически каждого родителя, не оставить его равнодушным к делам своего ребенка. Совет Отцов, осуществляя данный проект, смог привлечь практически каждого родителя, не оставить его равнодушным к делам своего ребенка.
Занятия на площадке благоприятно сказываются на состоянии здоровья учащихся, повышают уровень физической подготовленности, способствуют закаливанию организма. Занятия на площадке благоприятно сказываются на состоянии здоровья учащихся, повышают уровень физической подготовленности, способствуют закаливанию организма.
На одном из бортов мы красиво и крупно написали то, во что неукоснительно верим «Россия – чемпион!». Мы в это неукоснительно верим, наша задача–воспитать достойную, здоровую смену. На одном из бортов мы красиво и крупно написали то, во что неукоснительно верим «Россия – чемпион!». Мы в это неукоснительно верим, наша задача–воспитать достойную, здоровую смену.
Источник: www.myshared.ru
DWG-спорт
Хоккейный корт 60х30м ведомости, детальные чертежи АР, АС, КМ
Основные технико-экономические показатели
Площадь застройки – 90,0 кв. м, Общая твердых покрытий: хоккейный корт – 1500,0 кв. м, тротуар – 135,0 кв. м, Полезная озеленения – 1100 кв. м.
Предоставлена рабочая документация, сметы и положительное заключение экспертизы сметной стоимости в формате PDF, XLS.
Состав рабочей документации:
1. Пояснительная записка, шифр: ПЗ;
2. Генеральный план, шифр: ГП;
3. Архитектурные решения, шифр: АР;
4. Водопровод и канализация, шифр: ВК;
5. Наружные сети водоснабжения, шифр: НВ1;
6. Наружные сети электроснабжения, шифр: НЭС;
7. Наружное электроосвещение, шифр: НЭО;
8. Сети 0,4 кВ. Наружное освещение, шифр: ЭН;
9. Электроснабжение, шифр: ЭС1.
Описание принятых решений
Корт предназначен для проведения учебно-тренировочных и спортивных занятий по хоккею.
Проектом предусмотрена возможность проведения спортивных соревнований, запроектированы трибуны на одновременное размещение 40 человек.
Хоккейный корт представляет собой открытое плоскостное сооружение с размерами 60 м х 30 м, с радиусом 7,5 м.
По периметру корта запроектировано устройство бортов из стеклопластика высотой 1,22 м на металлических рамах, панелей с заполнением из сетки-рабицы высотой 1,5 м, двух калиток шириной 0,9 м и технологических ворот шириной 4 м.
Для игры в хоккей предусматривается установка двух ворот с сеткой; для команд — две отапливаемые раздевалки, с размерами в плане 6,02 м х 3,02 м каждая; для хранения инвентаря — складское помещение, с размерами в плане 6,02 м х 3,02 м.
Проектом предусматривается строительство надворного туалета.
Электроснабжение корта предусматривается от существующей ТП-0,4 кВ.
Для использования корта в летний период в качестве покрытия корта предусмотрено устройство газона с естественным растительным грунтом.
Для игры в темное время суток запроектировано наружное электроосвещение прожекторами мощностью 400 Вт, установленными на железобетонные опоры СВ-105-5 с помощью стальных пластин.
Проектом благоустройства предусматривается устройство проездов и тротуаров, газонов, установка малых архитектурных форм.
Конструкция хоккейной площадки:
-искусственная трава с засыпкой кварц. песком -0.05м
-щебень фр. 5-10 по ГОСТ 25607-04 -0.1м
-щебень фр. 20-40 по ГОСТ 25607-94 — 02м
-песок по ГОСТ 8736-03 -0.1м
-уплотненный грунт.
Перечень чертежей АР, АС, КР
Хоккейный корт 60×30 м.
Разрез 1-1
Схема каркаса трибуны на 40 мест.
Схема каркаса трибуны на 40 мест.
Схема каркаса трибуны на 40 мест. Ведомость элемента каркаса трибуны на 40 мест.
Схема каркаса раздевалки команды А, Б, помещения хранения инвентаря.
Схема каркаса раздевалки команды А, Б, помещения хранения инвентаря. Ведомость элементов каркаса
Фасад В осях А-В. Фасад В осях 1-3. План
План каркасной конструкции. Вид А-А . Вид Б-Б.
Сечение 1-1. Фундамент Ф-1.
Рама борта прямая-2м
Створка Ворот 1
Створка Ворот 2
Рама с креплением Ворот
Рама борта прямая-1м
Рама под калитку
Калитка
Кронштейн треугольный
Борт радиусный R-7,5 м
Сетка защитная прямая-2м
Сетка защитная радиусная R-7,5 м
Сетка защитная калитка тип 1
Сетка защитная Ворот
Схема расположения заклепок
Схемы фундаментов
Ведомость деталей. Ведомость расхода стали на фундамент
План расстановки технологического оборудования
Спецификация технологического оборудования
Источник: www.dwg-sport.com
Проекты крытых и открытых хоккейных площадок. Крытый ледовый дворец.
Все габаритные размеры площадок для хоккея (ледовые дворцы) могут быть спроектированы для обеспечения возможности проведения международных соревнований.
Проекты закрытых и открытых хоккейных площадок (крытые ледовые дворцы) разработаны для строительства в условиях как городской застройки в любой стране, любого климата и экономии земли, за исключением вечной мерзлоты , для малонаселенной местности, могут применяться в составе поселков, гостиниц, домов отдыха.
Возможно быстрое проектирование спортивной базы, спортивного комплекса комплекса на основе базовых проектов.
Спортивная зона для хоккея. Хоккейная площадка.
1 — скамейка игроков; 2 — скамейка штрафников; 3 — стол судейской бригады; 4 — борта; 5 — дверь (калитка); 6 — защитное стекло в торцах площадки; 7 — защитное стекло вдоль длинных сторон площадки
В — разметка хоккейной площадки; Г — разметка центрального круга и точки вбрасывания; Д — разметка круга и точки конечного вбрасывания; Е — разметка площади ворот; Ж — разметка судейской зоны; З — разметка точки вбрасывания в средней зоне
1 — центральная красная линия; 2 — синяя линия; 3 — линия проброса; 4 — центральный круг и точка вбрасывания; 5 — точка вбрасывания в средней зоне; 6 — круг и точка конечного вбрасывания; 7 — площадь ворот; 8 — судейская зона
Рисунок — Хоккейная площадка
Правила вида спорта «хоккей»
 |

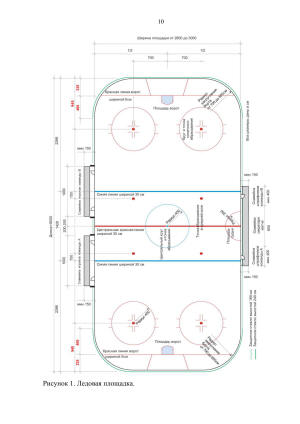

Рисунок 1. Игровая площадка |
 |

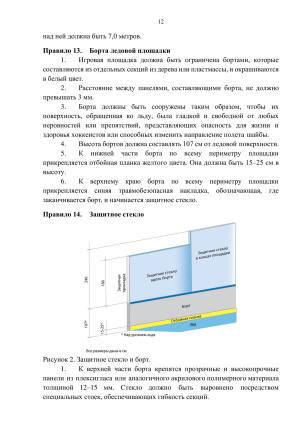

Рисунок 2. Защитное стекло и борт |
 |

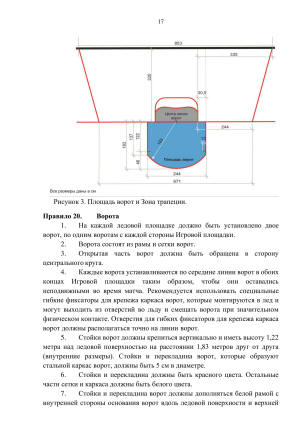

Рисунок 3. Площадь ворот и Зона трапеции |
Состав проектной документации, передаваемой заказчику
1.Краткая пояснительная записка с описанием основных характеристик здания (10-12 страниц формата А4).
2.План армирования фундамента — 6-8 видов.
3.Проект молниезащиты — 6-8 видов.
4.План расстановки наружных пожарных гидрантов — 6-8 видов.
5.План расстановки наружных светильников — 4-6 видов.
6.План разворотов транспортной техники — 4-8 видов.
7.Габаритный план расстановки мебели (без дизайна интерьера).
8.План вибрирования фундамента — 1-2 вида.
9.Повышение сейсмоустойчивости — 6-8 видов.
10.План расстановки камер видеонаблюдения – 4-6 видов.
11.План строительства — 3-4 вида.
12.Обеспечение антитеррористической безопасности во время строительства и эксплуатации площадки.
13.Охрана труда во время строительства.
14.План панелей солнечных батарей — 2-3 вида.
15.Обеспечение доступа МГН — 2-3 страницы формата А4.
16.План земляных масс — 2-3 вида.
17.Подборка типовой рабочей документации (рабочие строительные серии узлов, разработанных в СССР) — по согласованию.
Состав рабочего проекта (АР) — разрабатывается и оплачивается по отдельному договору и техническому заданию.
Сроки передачи заказчику АР — электронно в течении семи дней после получения 100% предоплаты.
Для разработки РП нужны инженерные изыскания площадки строительства.
— инженерно-геодезические;
— инженерно-геологические;
— инженерно-гидрометеорологические;
— инженерно-экологические;
— инженерно-геотехнические.
Часть из них, по взаимному согласованию, можно в упрощенном виде.
Если правообладатель земельного участка не имеет сведений об организации, выдающей технические условия подключения объекта капитального строительства к сетям инженерно-технического обеспечения, он обращается в орган местного самоуправления с запросом о представлении сведений о такой организации, а орган местного самоуправления представляет в течение 2 рабочих дней с даты обращения сведения о соответствующей организации, включая наименование, юридический и фактический адреса.
Состав архитектурного проекта может незначительно уточняться по взаимному согласованию сторон.
Все 3D чертежи передаются в разрешении не ниже 1600х1200 пикселей в формате jpg или bmp .
Перечень чертежей, 3D графики и иной документации может быть расширен за дополнительную плату.
Заказчику (инвестору) может быть оказан ряд дополнительных смежных услуги по рекламе данного проекта, в т.ч. создание и раскрутка официального сайта проекта.
Проекты хоккейных площадок (ледовых дворцов) выполняются в соответствии с заданием заказчика и требованиями СП РФ и предназначены для строительства как в Москве, Московской области, так и иных климатических условиях, с т.ч. и сейсмоопасных.
Архитектурно-планировочное решение разработано в соответствии и с учетом:
Федеральный закон от 4 декабря 2007 г. N 329-ФЗ «О физической культуре и спорте в Российской Федерации»;
Федеральный закон от 30 декабря 2009 г. N 384-ФЗ «Технический регламент о безопасности зданий и сооружений»;
СП 332.1325800.2017 «Спортивные сооружения. Правила проектирования»;
СП 31-102-99 «Требования доступности общественных зданий и сооружений для инвалидов и других маломобильных посетителей»;
СП 31-115-2006 «Открытые физкультурно-спортивные сооружения. Часть 1. Плоскостные физкультурно-спортивные сооружения»;
Постановление Правительства Российской Федерации от 18 апреля 2014 г. N 353 «Об утверждении Правил обеспечения безопасности при проведении официальных спортивных соревнований»;
Постановление Правительства Российской Федерации от 6 марта 2015 г. N 202 «Об утверждении требований к антитеррористической защищенности объектов спорта и формы паспорта безопасности объектов спорта»;
Приказ МВД России от 17 ноября 2015 г. N 1092 «Об утверждении Требований к отдельным объектам инфраструктуры мест проведения официальных спортивных соревнований и техническому оснащению стадионов для обеспечения общественного порядка и общественной безопасности»;
ГОСТ Р 56440-2015 «Оборудование спортивное универсальное свободного доступа. Требования и методы испытания с учетом безопасности»;
ГОСТ Р 55529-2013 «Объекты спорта. Требования безопасности при проведении спортивных и физкультурных мероприятий. Методы испытаний»;
ГОСТ Р 52024-2003 «Услуги физкультурно-оздоровительные и спортивные. Общие требования»;
ГОСТ Р 52025-2003 «Услуги физкультурно-оздоровительные и спортивные. Требования безопасности потребителей»;
ГОСТ Р 51885-2002 (ИСО 7001:1990) «Знаки информационные для общественных мест».
ГОСТ Р 58729-2019 «Ограждения ледовых хоккейных площадок. Технические условия»;
ГОСТ Р 55666-2013 «Оборудование для спортивных игр. Ворота для хоккея на траве. Требования и методы испытаний с учетом безопасности»;
ГОСТ Р 58723-2019 «Лед искусственный для хоккея. Общие технические условия»;
ВСН 1-73/Спорткомитет СССР «Нормы электрического освещения спортивных сооружений»;
Правила вида спорта «хоккей» (Утверждены приказом Министерства спорта Российской Федерации от от 20.08.2020 N 627).
Проектная документация открытых хоккейных площадок, а также иных открытых спортивных площадок, кортов и сооружений не требует обязательного прохождения экспертизы.
Для справки
«Правила вида спорта «хоккей» (утв. приказом Минспорта России от 20.08.2020 N 627)
Правило 12. Стандартные размеры Игровой площадки
1. Соревнования проводятся на Игровых площадках 60 м в длину и 26 — 30 м в ширину. По решению проводящей соревнование организации могут быть изменены требования к размеру Игровой площадки на соревнованиях, организатором которых она является.
2. Игровая площадка должна быть скруглена по углам, радиус закруглений — от 7,0 до 8,5 м.
3. В случае если на ледовом сооружении, невозможно установить Игровую площадку в соответствии с п. 1, 2 правила 12, по решению организатора Соревнования допускается установка Игровой площадки иного размера.
4. Минимальная высота от игровой поверхности до любых объектов над ней должна быть 7,0 м.
Для тех, кто хотел бы заказать проект крытой ледовой площадки или ледового дворца важно знать
Требования к объемно-планировочным решениям
Ледовые арены
Требования к проектированию ледовых арен должны быть установлены в задании на проектирование в соответствии с правилами (регламентами).
Для обеспечения трансформации ледовой арены необходимо предусматривать условия для въезда в спортивную зону грузоподъемной техники.
Размеры площадки для хоккея должны обеспечивать возможность организации спортивных мероприятий по фигурному катанию на коньках, шорт-треку и кёрлингу, а также по следж-хоккею и кёрлингу на колясках.
При этом подготовка ледовой поверхности, включая разметку, должна быть выполнена с учетом требований для каждого из перечисленных видов спорта, обеспечена возможность быстрого монтажа и демонтажа бортовых систем, применяемых для различных видов спорта, предусмотрены помещения для их складирования.
Размеры ледовой арены для конькобежного спорта с дорожкой длиной 400 м должны обеспечивать возможность организации спортивных мероприятий для хоккея с мячом и других видов спорта.
Для проведения соревнований по неледовым видам спорта и концертно-зрелищных и массовых мероприятий необходимо предусматривать специальное защитное покрытие на лед, соответствующее спортивное покрытие и помещения для его складирования и хранения техники для монтажа.
На ледовой арене (в соответствии с правилами (регламентами) федераций) необходимо предусматривать технические условия для размещения и подключения систем: хронометража, замедленных видеоповторов, видеосудейства, озвучивания (музыкального сопровождения), автоматического контроля состояния ледовой поверхности.
Размеры залов ледовых арен и высота помещений до низа выступающих конструкций устанавливают в задании на проектирование в зависимости от требований вида спорта и уровня спортивного мероприятия. Основные параметры спортивных зон ледовых арен принимаются по таблице 2.
Требования к спортивной зоне для фигурного катания на коньках
На ледовой арене для спортивных мероприятий по фигурному катанию на коньках [15] проектируется площадка с ледовым покрытием размерами 60×30 м.
Зона ожидания результатов (оборудованная отдельной калиткой) должна располагаться:
— с внешней стороны ледовой площадки, но не далее 3 м от борта, в пределах видимости зрителей;
— вдоль длинного или короткого борта;
— не на путях движения ледового комбайна;
— не в местах размещения судейской бригады.
Следует предусматривать возможность трансформации спортивной зоны для проведения спортивных мероприятий по фигурному катанию на коньках на площадке для хоккея: смена отбойной планки на внутренней стороне борта; демонтаж защитных сеток и защитного стекла; демонтаж отдельных секций борта для установки телекамер (при необходимости трансляции); монтаж зоны ожидания результатов вблизи выхода спортсменов со льда.
Требования к спортивной зоне для хоккея
На ледовой арене для спортивных мероприятий по хоккею [16] проектируется ледовая площадка размерами 60 м в длину и 30 м в ширину, с закруглениями в углах радиусом от 7,0 до 8,5 м. По заданию на проектирование допускается трансформация площадки в ширину до 26 м.
По периметру ледовой площадки устанавливается пластиковый борт с калитками, защитным остеклением, боксами для запасных и оштрафованных, защитными сетками.
В верхней части борта по периметру должна быть установлена полка, обозначающая границу между бортом и защитным прозрачным ограждением, у основания бортов — «отбойная планка» желтого цвета высотой 0,15-0,25 м от уровня льда. Все калитки для доступа к ледовой поверхности должны открываться во внешнюю сторону площадки.
В плоскости защитного стекла следует предусматривать установку защитных сеток на высоту не менее 10 м над остеклением. Защитные сетки высокой прочности и мелкой ячейкой натягивают между остеклением и потолочными конструкциями.
Боксы со скамейками для игроков должны:
— устанавливаться в 2 м от центральной красной линии;
— иметь 10 м в длину и 1,5-2,0 м в ширину;
— иметь по две калитки у каждого конца бокса для выхода игроков на лед;
— находиться на одной стороне площадки напротив боксов для штрафников своих команд и скамейки секретаря игры;
— быть с ограждением от зрителей с трех сторон.
Оба бокса для штрафников с одной калиткой для входа и выхода на лед, должны располагаться в средней зоне.
На ледовой арене категорий А и В для хоккея необходимо предусмотреть установку к потолочным конструкциям в центре площадки видеокуба (с учетом расчета нагрузок на перекрытия и подключений к слаботочным сетям).
Для приобретения проекта крытой или открытой хоккейной площадки, ледового дворца свяжитесь с нами любым удобным для вас способом, указанном на сайте.
Источник: www.project.bulgaria-burgas.ru
Проект на строительство хоккейной площадки
- На каком участке дешевле строить
- Какая теплопроводность у различных утеплителей
- Сколько lx света достаточно для конкретного спорта
- Какое основание целесообразнее для поля
- Какое отопление экономичнее
- Какое здание легче в эксплуатации
- Какая высота искусственной травы оптимальна
- Нужна ли подложка и утепление пола
- Какое теннисное покрытие лучше
Нажимая кнопку «Отправить» вы подтверждаете согласие на обработку Ваших персональных данных, см. политику конфиденциальности.
Строительство ледовых комплексов.
Ледовые арены и катки, крытые и открытые хоккейные площадки под ключ, стадионы и корты.
Синтетический лед — для временных катков, для торговых центров, для использования при высоких температурах
Работы по реконструкции
Монтаж катков из синтетического льда
Проектирование ледовых площадок
Монтаж хоккейных коробок из искусственного льда
- Искусственный лед — холодильные установки для поддержания льда при температуре выше нуля.
- Натуральный лед — заливка хоккейных коробок и полей с искусственной травой льдом в зимний период. Строительство футбольных, теннисных, многофункциональных полей из искусственной травы и резиновых покрытий для последующей заливки льда.
- Синтетический лед — для временных катков, для торговых центров, для использования при высоких температурах.
Одно из направлений деятельности нашей компании – это проектирование и строительство ледовых площадок спортивного назначения, а также для массового катания.
- универсальные ледовые катки, с возможностью круглогодичной эксплуатации: зимой – хоккей, массовое катание на коньках, летом – футбол, баскетбол, волейбол и т.д..
- арены для хоккея, шорт-трека, фигурного и массового катания;
- площадки для керлинга;
- мобильные катки;
- тренировочные катки;
- крытые и открытые хоккейные коробки;
- крупные катки для хоккея и фигурного катания в ледовых дворцах
- павильоны для ледовых скульптур.
Также занимаемся строительством крытых ледовых комплексов с использованием технологии быстровозводимого строительства:
- установим спортивный ангар или манеж на Ваш ледовый каток или хоккейных корт;
- произведем полных комплекс работ по строительству крытого ледового поля «под ключ» с возведением спортивного ангара.
Быстро и качественно изготовим хоккейную площадку или ледовый каток со всеми комплектующими: борт с калитками, техническими воротами, защитной сеткой или стеклом, установим синтетический или искусственный лед, или подготовим основание под натуральный лед, установим освещение, охлаждающее оборудование. Возведем спортивный ангар.
Мы предлагаем комплексное решение строительный задач от фундамента до кровли с гарантией 5 лет!
Заливка хоккейных коробок и полей с искусственной травой льдом в зимний период. Строительство футбольных, теннисных, многофункциональных полей из искусственной травы и резиновых покрытий для последующей заливки льда.
Для временных катков, для торговых центров, для использования при высоких температурах. Собирается из панелей из смешанного состава полимера, покрытых с двух сторон скользким полиэтиленовым слоем толщиной 5 мм каждая.
Специально подготовленная поверхность заливается водой.
А холодильные установки поддерживают лед при температуре выше нуля.
Начиная строительство ледового поля, необходимо четко определить назначение строящейся площадки – будет это крытая ледовая арена, хоккейный каток или же просто каток на открытом воздухе. Учитывая особенности каждого типа ледового поля, можно приступать к проектированию. На этом этапе важно соблюсти требования к температурному режиму: с одной стороны – создать комфортные условия для зрителей, с другой – обеспечить холодильную мощность, необходимую для намораживания ледового покрытия и его дальнейшего полноценного функционирования.
При строительстве хоккейной коробки стоит учитывать не только размеры ледового поля, но и ту нагрузку, которую она должна вынести.
Динамика, быстрота, жесткость – неотъемлемые спутники игры в хоккей, поэтому к материалам, используемым при строительстве, предъявляются повешенные требования: высококачественное ледовое покрытие, поручни перил, удароустойчивые борты, способные выдержать высокие нагрузки как со стороны игроков, так и со стороны разгоряченных болельщиков. Не стоит забывать и про привлекательный внешний вид.
Компания «Лидер» качественно и в короткие сроки осуществит подбор и поставку оборудования, а так же монтаж хоккейной коробки с учетом индивидуальных пожеланий заказчика.
Строительство мобильных катков дают возможность организовать ледовое поле практически в любом месте и позволяют с лёгкостью сменить место расположения. Предназначены для любительского катания.
Для создания таких катков используется синтетический лед, который собирается из панелей, покрытых с двух сторон скользким полиэтиленовым слоем толщиной 5 мм Этот слой способствует предотвращению истирания льда и появлению зазубрин. Поверхность катка обрабатывается силиконом. Панели собираются при помощи пластиковых соединительных элементов (шпонок). Устанавливаются на любую ровную твердую поверхность.
Каток может работать в любую погоду, и при любой температуре.
Мы готовы реализовать проект по созданию ледовых катков любой сложности, пригодных как для массового отдыха, так и для проведения спортивных мероприятий, например, по фигурному катанию или конькобежному спорту.
Временный ледовый каток во дворе, на стадионе, на детской или спортивной площадке, у школы или в парке должен представлять собой абсолютно ровную ледяную поверхность из натурального льда, с ограждением по периметру территории, для катания на коньках или хоккея.
Заливка льда начинается с подготовки основания, а именно укатки снега для получения плотной базы толщиной не менее 5 см. По технологии заливки льда температура воздуха должна находиться в диапазоне -4 / -5 °C, иначе замерзание поверхности растянется на целые сутки.
Мы готовы реализовать проект по созданию ледовых площадок любой сложности, пригодных как для профессиональных тренировок, так и для любительского катания на коньках.
Создание катка – процесс довольно сложный, и уже на этапе проектирования необходимо учитывать множество показателей – размер будущего ледового поля, его назначение, тип поверхности, на которой оно будет создано и ряд сопутствующих факторов, которые так же влияют и на стоимость строительства катка.
Стоимость строительства ледового катка рассчитывается индивидуально и напрямую зависит от Ваших требований и пожеланий.
Компания «Лидер» осуществляет полный цикл работ по строительству ледовых арен – подбор и поставка холодильного оборудования, монтаж и ввод в эксплуатацию ледового объекта, дальнейшее его обслуживание и сопровождение, а так же техническое и технологическое сопровождение на всем протяжении сотрудничества.
Мы предлагаем комплексное решение строительный задач от фундамента до кровли с гарантией 5 лет!
Наша цель – с наименьшими капиталовложениями дать возможность заниматься спортом широкому кругу людей, инвестору — обеспечить высокую рентабельность, а пользователям — обеспечить их круглогодичное использование.
Приоритетом работы нашей компании является принцип индивидуального подхода как к государственным, так и частным или коммерческим объектам.
Мы заботимся о том, чтобы каждый наш клиент остался доволен проделанной нами работой и полученным результатом, который является нашим общим успехом!
Компания «Лидер» занимается строительством и реконструкцией крытых спортивных сооружений во всех субъектах Российской Федерации для детско-юношеских спортивных школ, общеобразовательных учреждений, учреждений начального и среднего профессионального образования.
Все работы производим в соответствии со всеми требованиями и стандартами, качественно и в оговоренные сроки.
Мы тесно сотрудничаем с застройщиками по благоустройству территорий муниципальных образований (площадки, дворы, кварталы, территории административных округов и районов городских округов, и т.п.). Строительство крытых спортивных площадок — идеальное решение для создания игровых зон во дворе. Уникальность таких сооружений в их многофункциональности и круглогодичном использовании: зимой — хоккей и фигурное катание, летом — футбол, волейбол, баскетбол, теннис.
Решения для владельцев бизнеса
Мы предлагаем профессиональный монтаж крытых спортивных площадок под ключ.
Четкая цена, качество, надежность, соблюдение сроков, профессионализм, исполнение своих обязательств — все эти вопросы находятся под строгим контролем ответственных лиц компании.
Мы знаем что такое бизнес и с нами легко найти оптимальные решения любых задач.
Желающим иметь крытую спортивную площадку на территории своих коттеджей или загородных жилых комплексов, мы предложим решения, которые будут выгодны и по цене, и по качеству. Такие сооружения многофункциональны, их можно использовать круглый год: зимой — хоккей и фигурное катание, летом — футбол, волейбол, баскетбол, теннис. Оказываем услуги по ремонту и смене площадок.
Работа на субподряде
Наша компания готова выступить в качестве субподрядчика победителей тендеров по строительству крытых спортивных сооружений.
Выполняем весь спектр работ от проектирования до монтажа или определенную часть работы.
Всегда строим отношения на взаимовыгодных условиях.
Если Вы не нашли нужную услугу или же Вы являетесь организатором тендера, свяжитесь с нами и мы с радостью проконсультируем Вас по всем вопросам.
Отправить заявку с файлом
Нажимая кнопку «Отправить» вы подтверждаете согласие на обработку Ваших персональных данных, см. политику конфиденциальности.
Для оформления заказа, пожалуйста, заполните ваши контактные данные. Наши менеджеры свяжутся с вами для уточнения деталей.
Нажимая кнопку «Отправить» вы подтверждаете согласие на обработку Ваших персональных данных, см. политику конфиденциальности.
Занимаемся возведением крытых хоккейных кортов. Уникальность таких сооружений в их многофункциональности и круглогодичном использовании: зимой — хоккей и фигурное катание, а летом — футбол, волейбол, баскетбол, теннис и прочие виды спорта. Причём весной в связи с невозможностью проникновения прямых солнечных лучей, хоккейный сезон продлевается на 2 месяца!
Соответствующие размеры новой ледовой площадки, а также комфортные условия (теплые раздевалки, трибуны), которые созданы в светлом и просторном сооружении, как для спортсменов, так и для зрителей, позволяют проводить матчи международного уровня.
Возможно утепление сооружения, установка искусственного льда, и круглогодичное использование ледовой площадки.
Оказываем услуги по установке холодильного оборудования для ледовых катков. Ледовое поле — это сложная система, состоящая из огромного трубчатого теплообменника и коллектора, изготовленная из системы трубопроводов, работающих в принципиально различных условиях и режимах отвода тепла от поверхности ледового катка.
В случае размещения катка в крытом помещениях на постоянной основе, рекомендуется использовать стационарное ледовое поле. В его основании располагается бетонная плита, в которой замещаются охлаждающие трубопроводы. В том случае если предполагается эксплуатация катка на открытом воздухе и частый его демонтаж, рекомендуется использовать систему так называемых айс матов и гибких пластиковых труб, что позволяет подготовить поля к заморозке буквально за несколько часов. Если не предполагается частый демонтаж поля, используется более долговечная трубная система.
Оказываем услуги по реконструкции старых катков и ледовых дворцов.
Мы производим устройство новой охлаждающей плиты (с демонтажем и без демонтажа старой), демонтаж старого и установка нового холодильного оборудования, устройство систем вентиляции, кондиционирования и осушки воздуха, установка новых бортов, табло, ремонт обходных дорожек перекладка водоснабжения, устройство системы водоподготовки и много других улучшений. Причем, как правило, срок отводимый на реконструкцию ограничен перерывом хоккейного сезона (май-август).
Компания Лидер имеет большой опыт подобных работ, знает проблемы и сложности с которыми приходится сталкиваться. Благодаря этому нам удаётся выполнять работы качественно и в сжатые сроки.
Источник: l-gk.ru
