Ригель что это в строительстве дома

Содержание

Мало кто сегодня отдает строительство дома полностью бригаде или организации. Чтобы быть уверенными в результате, необходимо контролировать работы. Для этого приходится разбираться в терминологии, техпроцессах и особенностях конструкции. В конструкции зданий часто встречаются ригеля, но они очень похожи на балки.

Причем настолько, что даже не все профессиональные строители могут объяснить разницу. Что такое ригель в строительстве и чем он отличается от балки и будем разбираться. Рассмотрим также типы и виды бетонных ригелей.

Что такое ригель: определение и назначение

Вообще, само слово «ригель» многозначное. Это и немецкая фамилия, и община в Германии, и название звезды, и еще много чего. Есть ригеля и в конструкции дома. Но многие часто затрудняются ответить, что именно это такое. Ригель в строительстве — это часть опорной конструкции здания. Представляет собой горизонтальный элемент, соединяющий вертикальные стойки.

С ригелем уже стыкуются остальные элементы конструкции. То есть, строительный ригель всегда расположен горизонтально между двумя стойками (при большой длине может иметь подпорные стойки). Они могут быть вертикальными или наклонными.

Что такое РИГЕЛЬ? / архитектура

Ригель в строительстве — это горизонтальный элемент, связывающий стойки

Задачи ригеля — механически соединять стойки, связывая их в единую систему, придавать устойчивость конструкции. Также, связывая части конструкции, он перераспределяет нагрузку с разных частей здания, равномерно передавая ее на стойки.

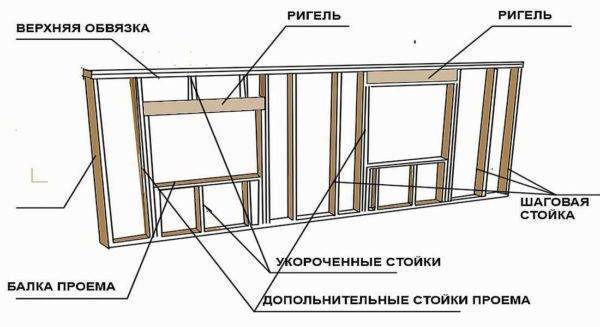

Все горизонтальные перемычки на этой картинке — это ригеля

Он встречается в любой части здания. Есть ригеля в некоторых типах фундаментов (свайно-ростверковый, столбчатый и другие, где есть отдельные опоры), каркасе стен, перекрытиях, кровельной системе скатного типа.

Чем отличается от балки

Что такое ригель в строительстве разобрались. Но есть еще один элемент, встречающийся в перекрытиях и кровельной системе, который часто путают с ригелем — это балки. Балки — несущий элемент в конструкции, который обычно компенсирует изгибающие нагрузки. Вот вам и разница — ригеля — часть опорной конструкции. Это рама, на которую опирают балки.

Проще всего разобраться в том, где балка, а где ригель — посмотреть какая нагрузка приходится на элемент

Балки могут быть наклонными и горизонтальными. Но они почти всегда работают на изгиб, поэтому должны рассчитываться, так как должны выдерживать длительные нагрузки. Ригеля — строго горизонтальные элементы и служат для механической связи стоек, а изгибающие нагрузки не несут. Поэтому их обычно не рассчитывают. Закладывают стандартные решения, с определенным запасом прочности.

Чем отличается ригель от балки: часто формой, а вообще, назначением и функциями

Еще одно отличие ригеля и балки — материалы и форма. Балка всегда в сечении прямоугольная или квадратная. Ригеля часто имеют более сложную форму, но могут быть и квадратными и прямоугольными. Балка может быть деревянной или металлической. Ригель тоже делают из этих материалов, но может он быть еще и железобетонным.

Итак, если вы видите железобетонную горизонтальную часть конструкции, которая опирается на стойки — перед вами ригель. Других вариантов нет.

Ригель не испытывает нагрузок. Он только связывает стропила. Балка перекрытия как раз компенсирует нагрузку от кровли

С горизонтальными деревянными и металлическими элементами чуть сложнее. Надо смотреть, не приходится ли на них изгибающая нагрузка. Если нет — это ригель. В противном случае — балка. И если элемент установлен под углом — это точно балка.

Где применяется

Итак, ригель в строительстве — это горизонтальная часть конструкции, которая соединяет вертикальные или наклонные части системы:

Соединяет стойки строительных рам.
В каркасах объединяет между собой опоры, колонны.
В стропильной системе — стропила.

Так надо их хранить

Присутствует этот элемент практически в любой части здания. Для выполнения различных задач он может иметь разную форму. В самых простых случаях — это брус прямоугольного или квадратного сечения. В стропильных системах применяют именно такие ригеля. Стропильные системы собирают в основном из древесины и ригеля для них тоже делают из этого материала.

Вообще, деревянные ригеля — это обычный брус, края которого могут быть оформлены в четверть или в шип.

Каким может быть бетонный ригель

Чаще всего железобетонные ригеля соединяют стойки каркаса здания. Они служат опорой для перекрытий. В таком случае бетон используется высоких марок — от В22 до В60. Выбор зависит от этажности здания, а еще от требуемой прочности конструкции. Для повышения надежности и прочности делают два пояса армирования. Арматуру применяют высокопрочную. Все нормативы прописаны в ГОСТ 13015.3.

Технические условия, типоразмеры указаны в ГОСТ 18980-2015.

Выдержка из ГОСТ 18980-2015

Формы и виды

Перемычки, которые служат опорой для перекрытий, часто называют ригелем перекрытия. По форме они бывают трех видов: с одной и двумя полками или без полок. Те, которые с одной полкой применяют по краям конструкции. На них можно уложить только край одной плиты. С двумя — ставят по центру.

На две полки можно уложить перекрытие с двух сторон.

С одной полкой (выступом) — для укладки плиты перекрытия с одной стороны. Их еще называют однополочными.

Для опоры одной плиты:

РОП — пустотной;
РОР — ребристой.

Виды железобетонных ригелей для опоры плит перекрытий и строительства бетонных лестниц

Как видите, есть ригеля для ребристых и пустотных перекрытий. Они отличаются прочностью бетона, размерами и мощностью армирования. Форма же совпадает.

Расшифровка маркировки

В маркировке указана полная информация о железобетонном элементе. Она состоит из цифр, латинских букв и кириллицы. Обозначение разделено на блоки при помощи тире. Всего может быть три блока:

В первом указан тип балки, его размеры в дециметрах. Кодировку типа ригеля можно посмотреть в пункте выше.
Второй блок содержит информацию о типе использованной арматуры и несущей способности в килоньютонах на метр длины.
Третий — информацию об использованном бетоне, если он имеет особые свойства: повышенную огнестойкость, сейсмоустойчивость, переносимость химических сред и т.д.

Несколько типов ригелей из железобетона с маркировкой и размерами по стандарту

Вообще, тема эта обширная, надо иметь под рукой много таблиц, так как неспециалисту помнить все кодировки нереально. Рассмотрим несколько примеров — РДП 6.56-110АIV-На.

РДП — ригель двухполочный для пустотных плит. Размеры расшифровываются следующим образом: 6.56 — высота ригеля 6 дм или 60 см (600 мм), длина 56 дм, это 560 см или 5600 мм.
110AIV — расшифровывается как стальная арматура из стали AIV, несущая способность — 110 кН/м.
На — буква «Н» — бетон с нормальной паропроницаемостью. Буква «а» — в конструкцию добавлены дополнительные закладные элементы.

Железобетонные ригеля должны иметь строповочные отверстия или монтажные петли для подъема при помощи техники. Продавать изделия с ненапряженной арматурой можно при прочности бетона не ниже 70% в теплое время и 85% в зимнее. Ригеля для межэтажных перекрытий должны иметь отпускную прочность не ниже 90%. В бетоне не должно быть трещин. Допускаются небольшие поперечные усадочные волосяные трещины толщиной не более 0,1 мм.

Что такое ригель

Слово «Ригель» является немецким и в переводе на наш язык обозначает поперечина или поперечная балка. Название определяет нахождение и значение этой детали.

Что такое ригель

Эти конструкции, являются, несущими в каркасе здания обычно располагаются по горизонтали.

Две вертикальные опоры хорошо соединены друг с другом, и такой соединительный элемент распределяет вес плит или перекрытия на колонны, которые устанавливают под краями ригеля.

А так же ригелем называют множество деталей, применяемых в разных областях.

Например, так называют :

некоторые строительные детали;
часть замка;
ювелирный инструмент;
а также это довольно распространённая немецкая фамилия.

Ригель в ювелирном деле

Ригель в ювелирном деле применяют для того чтобы выровнять или уменьшить размеры браслетов и колец. Инструмент выполнен из стали и имеет измерительную шкалу.

Этот инструмент так же применяют для производства цепочек и других изделий.

Ювелирный ригель различную форму в сечении, к примеру, квадратную, прямоугольную, круглую.

Ригель так же используется в не таких специфических сферах, например, в дверных замках.

Ригель — часть замка

Когда вы закрываете дверь ключом, то им делаете оборот и появляется закрывающий штырь. Этот штырь и есть ригель замка.

В давние времена, когда возникла потребность в закрывании дверей на замки, появились первые иностранные замки с частью, которая выдвигается. А так как такие сложные замки приобрести могли не все, то стали использовать различные засовы различной сложности и их так же называли ригелями.

По сути, ригель — это штырь или несколько штырей, которые закрывают дверь.

Современные замки имеют до шести ригелей круглой формы.

Ригельный запор надёжен только в том случае, ели он изготовлен из хорошего металла.

Самый хороший материал для изготовления ригеля считается сталь.

Очень важным нюансом является, то, что ответная часть дверной коробки и сама коробка, так же должны быть выполнены из очень прочных материалов и качественно установлены.

Одинарный прямоугольный ригель является самым простым. Этот вид замка почти не используют, и скоро он станет раритетом.

Ригель, применяемый в строительстве

В строительстве ригелем называют опору, то есть опорную балку.

Для того понять где расположен ригель, необходимо представить небольшой дом с одним этажом.

Возведение двускатной крыши дома не обходиться без опорной балки, которая расположена по горизонтали или по-другому ригеля.

На ригель прикрепляют все важные конструкции крыши. Для строительного ригеля используют такой материал как дерево, металл, железобетон. От того какая будет постройка выбирают и материал для ригеля.

Железобетонную конструкцию ригеля используют для многоквартирных домов, для домов из дерева используют ригель из идентичного материала.

Очень часто путают понятие ригеля и балки.

Но отличия всё-таки есть, и они имеют несколько пунктов:

Ригель является горизонтальной опорой, а балка является строительным перекрытием;
Ригель является жёсткой зафиксированной опорой рамы, а балка является изгибаемым элементом конструкции;
Для ригеля материал используют такие материалы как дерево, металл и железобетон, а для балок используют только дерево и металл.

Мостостроение

Железобетонный ригель используют в мостостроении. Такая горизонтальная, железобетонная конструкция хорошо связывает и соединяет вертикальные опоры моста между собой. За счёт того, что ригель проложен от одной опоры моста к другой, это позволяет всей массивной конструкции иметь жёсткость и прочность.

Ригель из железобетона, по сфере назначения делят на несколько видов. Все характеристики, сечения, требования к составу бетона обусловлены ГОСТом, номер которого является 13015.0. В этом стандарте прописывают, по каким показателям и в каких условиях должны использоваться опорные детали.

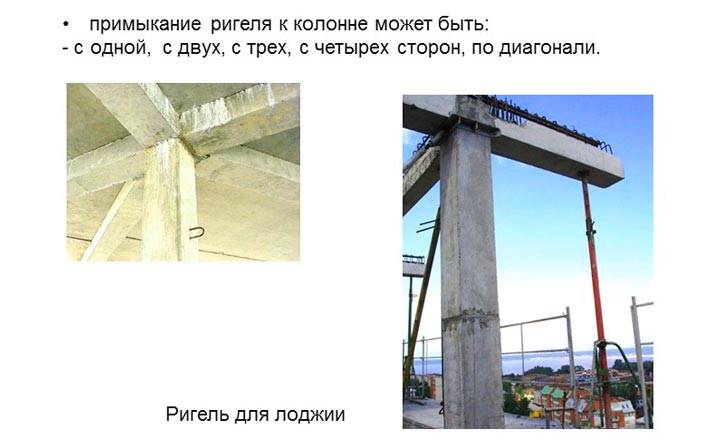

«Ригель и колонна»

В строительстве колонны применяют для постройки жилых, промышленных и не жилых зданий.

Такой вид строительства позволяет получить самое большое количество площади и это не зависит от этажности строения.

Это называют каркасной застройкой.

Такие колонны выпускают из такого материала как двухконсольными, одноконсольными или безконсольными. Балки и ригель соединяют через консоль. Это соединение происходит при помощи конструктивных особенностей ригеля и колонны, так же металлических закладных. Монтаж соединения «ригель — колонны» производят укладкой концов ригеля на соединительные штыри колонны.

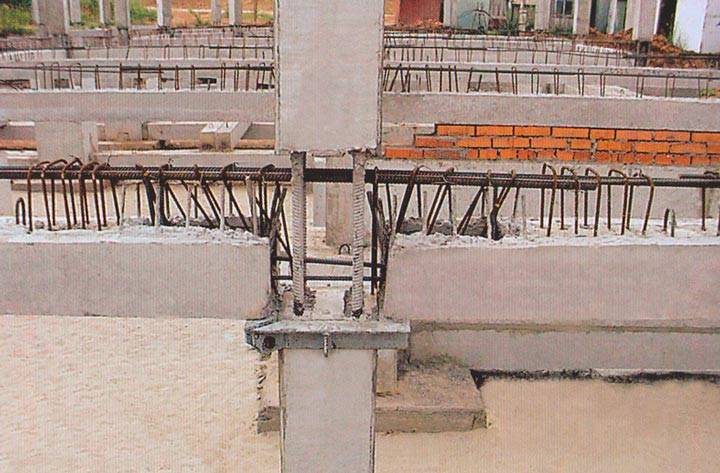

Чтобы соединение было, прочным его дополнительно заливают бетоном, чтобы конструкция была монолитной. Благодаря соединению «ригель и колонна» можно возводить строения любой высоты и большой площади.

Но при таком варианте строительства существуют некоторые недостатки, например, добиться, очень ровного горизонтального положения в стыке нескольких колонн за счёт поперечных ригелей почти не удаётся, поэтому возникают перекосы. Из – за этих перекосов надёжность здания оказывается на низком уровне.

Ну, вот в этой статье мы рассказали про такую деталь как «Ригель», надеемся, что эта информация вам пригодиться. Удачи и терпения!

Оглавление:

Ригель используется в строительстве, но даже люди с профильным образованием не всегда могут объяснить целевое применение этого элемента в конструкции зданий. Более того, ригель часто путают со строительными балками, забывая, что это абсолютно разные изделия. Разберёмся в особенностях и технических характеристиках каждого элемента.

Что такое ригель

Слово «ригель» заимствовано из немецкого языка, и в вольном переводе означает поперечную балку. Это уже косвенно указывает на целевое применение изделия.

Изготавливается ригель из железобетона или дерева, он предназначен для связки вертикальных конструкций, служит опорой для плит перекрытия. Благодаря этим элементам формируется каркас возводимого здания, обеспечивается нужная геометрическая форма.

Чтобы справляться с возложенной функцией, ригель должен удовлетворять определённым требованиям, которые предписаны нормами ГОСТ за номером 18980-90. Готовое изделие обладает следующими техническими особенностями:

высокой устойчивостью к температурным колебаниям;

нейтральностью к любой агрессивной среде;

высокими показателями прочности, огнеупорности и влагоустойчивости;

невосприимчивостью к коррозийным изменениям.

В настоящее время, выпускается три категории ригелей:

Однополочный

Выполнен в Г-образной форме. Предназначен для односторонней поддержки перекрытий.

Двухполочный

Т-образная конструкция для двусторонней поддержки плит перекрытия

Бесполочные

Балка с прямоугольным сечением, применяемая для перекрытий конкретного типа.

В любом случае, готовая продукция должна обладать высокой степенью жёсткости, быть устойчивой к появлению трещин и сколов.

Целевое применение несущего строительного элемента

Ригельные балки применяются в условиях современного строительства достаточно широко. Например:

при строительство модульных зданий и сооружений;

для обустройства лестничных пролётов, оконных проёмов, оград;

при возведении зданий, предполагающих сборную конструкцию и высокие потолки;

на линиях электропередач – чтобы увеличить площадь опорных конструкций и принять на себя вертикальную нагрузку.

Помимо этого, ригель (деревянные балки) применяется для создания опалубки. Такие конструкции отличаются высокой скоростью возведения и способностью выдерживать динамические нагрузки: до 8 т/м 2 .

Разница между ригелем и балкой

Ключевые различия заключаются в целевом применении изделий. Под словом «балка» подразумевается самостоятельный элемент конструкции, размер которого тщательно рассчитывается и заносится в техническую документацию объекта.

Для большей ясности, рассмотрим отличительные особенности каждого изделия в таблице.

Балка с несущей функцией.

Предназначен только для горизонтального монтажа.

При обустройстве каркаса связывает основные опорные конструкции.

Является основой любого сооружения.

Изготавливается практически из любого материала, включая армированный бетон.

Применяется для перекрытий.

Создаёт каркасную основу.

Устанавливается горизонтально и в наклонной плоскости.

Работает преимущественно на изгиб.

Ригель и балка не являются взаимозаменяемыми элементами конструкции. Ригель – жёсткая конструкция, имеющая узконаправленное применение. Балка – весьма широкое понятие, обозначающее опоры нескольких типов.

Маркировка. Читайте условные обозначения правильно

Строительный материал имеет маркировку, указывающую на его технические характеристики и сферу применения. В случае с ригелем применяются буквенные и числовые обозначения. В маркировке изделий вначале идут буквы, которые обозначают назначение продукции.

РО

РОП

РЛП

РОР

РБ

РБП

РБР

РД

РДП/РДР

РКП

Числовые обозначения указывают на технические характеристики изделия. Вот как это выглядит на конкретном примере.

Возьмём ригель с маркировкой РЛП 4.26-60. Если судить по аббревиатуре, мы имеем дело с однополочной балкой, предназначенной для лестничных пролётов. Цифры дают покупателю следующую информацию:

4 – высота стороны балки (45 см);

26 – окружность ригеля в дециметрах;

60 – несущая способность, выражаемая в кгс /1 м 2 площади.

Для балок используется другая маркировка, которая классифицирует изделия по размеру, конструктивным особенностям и целевому предназначению.

Как изготавливают этот элемент строительного сооружения

При строительстве частного одноэтажного дома или хозяйственной постройки можно отлить ригель непосредственно на строительной площадке. В этом случае нужно знать особенности технологического процесса и строить небольшой дом или хозяйственное здание.

Для заливки используется бетонная смесь маркой не ниже B-22.5, обязательно выполняется армирование высокопрочной арматурой, скрепляемой вязальной проволокой.

Вначале монтируется опалубка: дно из металлического листа или досок, боковины – из влагостойкой фанеры. Форма устанавливается на опоры, выравнивается в горизонтальной плоскости. Длина изделия будет зависеть от предполагаемой нагрузки и рассчитывается инженером строительной лаборатории.

При армировании нужно соблюдать следующие условия:

Низовая арматура располагается непрерывно: она будет работать на растяжение. Прутья связываются проволокой или фиксируются сваркой.

Нижние прутья не стыкуются на третьей части ригеля.

Для верхних – стыковка прутов не предусмотрена на первой четверти.

Изготавливается бетон нужной марки, выполняется непрерывная заливка опалубки. Для равномерного заполнения формы, смесь обязательно нужно вибрировать.

Боковые элементы опалубки можно демонтировать через 3-7 дней, в зависимости от погодных условий. Оставшаяся часть опалубки убирается через 28 суток, когда бетон набирает прочность.

Чтобы избежать проблем при дальнейшем строительстве, через месяц после заливки ригеля, рекомендуется пригласить представителей строительной лаборатории для проверки прочности.

Что такое ж/б ригель в строительстве?

Ригель – это горизонтальная поперечная балка. Она жёстко соединяет друг с другом вертикальные опорные элементы, передаёт на них нагрузку от междуэтажных перекрытий. Иначе говоря, при возведении на фундаменте железобетонного каркаса здания сначала устанавливаются вертикальные опоры, потом они соединяются горизонтальными ригельными балками. А уже на них кладутся перекрытия между этажами.

Функции и применение

Проще понять, что такое ригель, показав для чего он нужен. Ригель в строительстве монтируют для горизонтальной связи вертикальных колонн, на него опираются плиты и обрешётка перекрытия. Он воспринимает вес железобетонных конструкций и равномерно распределяет его по своей длине, передавая усилие на колонны.

Заводы выпускают деревянные и стальные изделия, но чаще других применяется ригель железобетонный. Он представляет из себя бетонную балку с арматурно-проволочным металлическим каркасом внутри. Железобетонная конструкция дешевле, легче стальных балок и достаточно прочная, чтобы возвести здание любой высоты и назначения.

Виды и маркировка

Железобетонные ригели различаются по нескольким признакам: это форма профиля, линейные размеры, прочность. Соответственно отличается и маркировка видов. Марка – буквенно-цифровое обозначение, по которому можно узнать его особенности. Маркировка ставится на боковой стороне и не дальше, чем за один метр от торца.

Ригеля маркируют по ГОСТ 23009-2016. Марка состоит из трёх последовательностей символов, разделенными тире.

Первая последовательность показывает:

форму профиля;
высоту сечения;
длину, округлённую до десятков сантиметров.

Затем ставится тире и указывается:

несущая способность, выраженная в килоньютонах на метр (кН/м), или цифра, условно обозначающая максимальную допустимую нагрузку,
класс стали напрягаемой арматуры, если она преднапряжена.

Третья последовательность ставится не всегда и указывает дополнительные свойства, например:

стойкость к воздействию едких газов,
степень сейсмостойкости,
некоторые возможные конструктивные особенности.

Пример маркировки двухполочного железобетонного ригеля высотой профиля 600 мм, длиной 5560 мм, с несущей способностью 110 кН/м: РДП 6.56-110.

Профили

Следует заметить, что железобетонные плиты бывают ребристыми и многопустотными (прямоугольное сечение, имеют сквозные продольные отверстия). В зависимости от железобетонных плит, для которых предназначен монолитный ригель, отличается его сечение.

Основные формы и размеры:

Ригель железобетонный Р

Ригель ЖБИ марки Р имеет прямоугольное сечение – обыкновенный параллелепипед. Это изделие не имеет полок, и плиты опираются на его верхнюю грань. Применяется, когда ригель должен обладать большой площадью и равномерно прилегать к какой-либо поверхности.

РДП и РДР

Двухполочный. Имеет форму тавра или сечение в виде креста. Таким образом по бокам образуются две полки, на каждую из которых могут опираться элементы перекрытия. Этот тип предназначен для соединения средних рядов колонн, где перекрытия будут ложиться на него с обеих сторон. РДП служит опорой для многопустотных плит, РДР – для ребристых.

Железобетонный ригель РБП и РБР

Бесполочный. Его поперечное сечение – что-то среднее между типами Р и РДП (РДР). Имеет сбоку уступы, похожие на полки у РДП или РДР. Но эти уступы гораздо меньше и не предназначены для опирания на них плит или других конструкций. Горизонтальные элементы опираются на верхнюю плоскость, как и у марки Р. Этот тип используется для формирования настилов из железобетонных плит.

На РБП опираются многопустотные плиты, а на РБР – ребристые.

РОП, РОР, РЛП, РЛР

Однополочный. Имеет всего одну полку в отличие от симметричного РДП (РДР), у которого полки с обеих сторон. Вторая половина поперечного сечения схожа с РБП (РБР). Используется когда нужно опереть плиту только с одной стороны. РОП предназначен для многопустотных плит РОР – для ребристых.

РЛП и РЛР устанавливаются в стены лестничных клеток, на них опираются плиты или лестничные марши. В отличие от РОП и РОР на второй стороне этого типа чаще всего нет уступа – эта грань ровная, как у типа Р. На РЛП опирают многопустотные плиты, на РЛР – ребристые.

Консольный ригель. Имеет переменное поперечное сечение похожее на РДП (РДР). Устанавливается так, чтобы его часть торчала из стены. Выступающий край называется консолью. Две или больше консолей могут быть опорой для балконной плиты или иных наружных элементов.

Чем ригель отличается от балки?

Название «балка» получил элемент с длиной во много раз превышающей ширину и опирающийся на оба своих конца и, возможно, имеющий дополнительные опоры в середине. Работает он преимущественно на изгиб – искривляется под действием нагрузки, при этом не разрушаясь.

Ригель – это балка, связывающая вертикальные опоры, воспринимающая нагрузку от других элементов и передающая её на эти опоры. То есть, любой ригель – это балка. Многие просто называют и то, и другое балкой и оказываются правы, ведь это действительно она. Но обратное утверждение не всегда верно – не любая железобетонная балка может считаться ригелем.

Главные признаки, которыми ригельная балка отличается от остальных:

соединяет вертикальные элементы (колонны, опоры и т.д.); если она опирается не на вертикальный элемент, а на другую горизонтальную конструкцию или на что-то ещё, то это не ригель;
всегда располагается горизонтально, либо под небольшим углом, так как соединяет вертикальные опоры;
чаще всего принимает на себя нагрузку от других ЖБИ и передаёт её на колонны, к которым крепится. Сами колонны не могут непосредственно служить опорой перекрытиям. А железобетонные поперечины предоставляют достаточную опорную площадь, чтобы обеспечить зданию необходимую устойчивость.

Даже само название говорит за себя. «Riegel» в переводе с немецкого языка означает «поперечина», что указывает на функцию в остове здания.

Ригель – важный несущий элемент, без которого не обойтись при возведении железобетонного каркаса строения. Он обеспечивает его устойчивость, на нём размещаются междуэтажные перекрытия.

Проходим строительный ликбез: ригель это в строительстве деревянная или металлическая плита перекрытия

Все сооружение имеют жесткий несущий опорный каркас. Он является скелетом, кристаллической решеткой зданий, который обеспечивает его статичность, несет основную нагрузку.

Ригель – это в строительстве важная конструктивная деталь, горизонтальный элемент, соединяющий опоры либо стойки. Так как он – часть несущей конструкции, то должен соответствовать техническим нормативным условиям, ГОСТу.

Остановимся подробнее на вопросе, ригель, что это такое.

Функции в строительстве

Для чего нужен ригель, каково его назначение в строительстве? Он является основой конструкции, которая распределяет нагрузку и соединяет опоры.

Обеспечивает жесткость конструкции за счет горизонтального сцепления опорных конструкций.
Соединяет опоры, одновременно служит полкой для плит перекрытия.
Обеспечивает поворотное (шарнирное) сцепление вертикальных опорных конструкций.
Пропорционально распределяет нагрузки.
Сокращает срок возведения зданий.
Один из основных конструктивных элементов при строительстве сооружения, предполагающего широкие, длинные пролеты: производственные цеха, торговые площади больших размеров, длинные проходы. Именно горизонтальное перекрытие придает жесткость и надежность конструкциям.
Вместе с опорными конструкциями является основой каркаса мостов, навесных коммуникаций типа виадуков, высоких ограждений дорог.

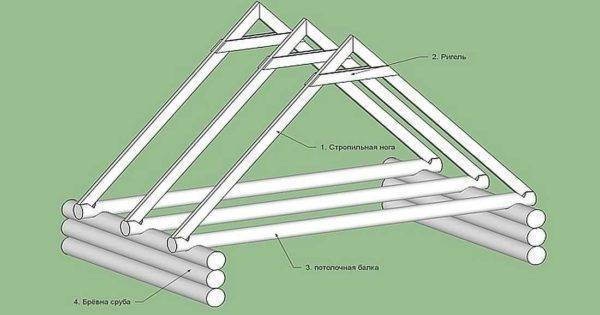

Стропила крыши, соединенные ригелями, делают каркас жестким, устойчивым.

Обобщая, можно сделать вывод, что ригель – незаменимый конструктивный соединительный элемент для разного рода сооружений. Этим объясняется востребованность данного вида продукции. В зависимости от назначения и расчетных нагрузок используются горизонтальные балки, изготовленные из различных материалов.

Основные виды ригелей

Среди них можно выделить наиболее востребованные в промышленном строительстве железобетонные и металлические горизонтальные балки. Для малоэтажного используют облегченные деревянные ригели.

Бетонные

Строительные бетонные ригеля должны соответствовать определенным требованиям. К примеру, обязательно наличие арматурного каркаса:

используется качественный прокат, прошедший термическую закалку;
арматурный каркас состоит из продольной арматуры (разного сечения), поперечной (средней);
в опорных частях конструкции присутствуют соединительные стержни и металлические пластинчатые элементы, которые приваривают к опорам.

Важно! Бетон применяется только морозостойких тяжелых марок (В 22, В 40), а отклонения от технических размеров допустимы лишь минимальные.

Ригеля бетонные отливаются различной формы в зависимости от назначения. Закладные выступы на них называют «тавром». Ригель под плиты перекрытия представляет собой горизонтальную железобетонную балку, имеющую следующие формы:

прямоугольную, без выступов (без полок);
с одной полкой (Г образные, однотавровые);
с двумя полками (Т образные, двутавровые).

На тавры укладывают не только плиты перекрытия, но и разного рода соединительные несущие металлические конструкции (фермы, балки)

Таблица маркировки ригелей в зависимости от назначения конструкции, ее формы.

Форма ригеля	Маркировка	Назначение
С одной полкой (однополочные)	РО

Многопустотных плиты (РДП),

Это маркировка по ГОСТ 18980-90. Но отдельные компании могут выпускать ригеля с дополнительной маркировкой по утвержденным ТУ (техническим условиям).

Размеры ригеля ГОСТ

Маркировка прямоугольного ригеля	Размер по ширине (мм)	Размер по высоте (мм)
РВ-32-4.5	3190	160
РВ-36-4.5	3590	160
РВ-40-1.3	3990	160
РВ-46-2.5	4590	380
РВ-56-3	5590	160
РВ-60-3	5990	160
РВ-64-3	6390	160
РВ-64-4.5	6390	160

Длина указана во второй цифре маркировки.

Двутавровые ригеля

Маркировка двухполочного ригеля	Размер по ширине (мм)	Размер по высоте (мм)
1Р14-12	1400	400
1Р20-12	2000	400
1Р26-8	2600	400
1Р32-8	3200	400
1Р38-8	3800	400
1Р44-8	4440	400
Р56-12	5600	400
Р56-8	5600	400
Р62-12	6200	400
Р62-8	6200	400
Р74-8	7400	400
Р86-8	8600	520
РДП 4.26-(40-110)	2560	520
РДП 4.56-(40-110)	5560	520
РДП 4.68-(40-70)	6760	520
РДП 6.26-(40-110)	2560	590
РДП 6.56-(40-110)	5560	590
РДП 8.56-(40-110)	8560	590
РДР 4.56-(30-60)	5560	550
РДР 6.56-(30-60)	5560	580

Однотавровые ригеля

Маркировка однполочного ригеля	Размер по ширине (мм)	Размер по высоте (мм)
РЛП 4.26-(40-60)	2560	360
РЛП 4.56-(30-60)	5560	360
РОП 4.26 (30-60)	5560	380
РОП 4.56-(30-60)	2560	460
РОП 4.68-(30-40)	5560	460
РОП 4.68-(30-40)	6760	460
РОР 4.56-(30-60)	5560	480

Консольные ригеля

Маркировка консольного ригеля	Размер по ширине (мм)	Размер по высоте (мм)
РКГ 58-28-19м	85300	5000
РКГ 88-28-19м	85300	5000
РКГА 86-8м	85600	5000
РКГП 88-28-19м	115300	5000
РКГТ 88-28-19м	115300	5000
РКГУ 25-15м	25300	5000

Важно! Горизонтальный ригель используют практически на всех строительных объектах. Без него невозможно возведение каркаса здания.

В отдельных случаях используют конструкции в вертикальном положении. Ригель опоры имеет специальную площадку из металла, либо платформу залитую бетоном с арматурой.

Металлические

Железобетонные конструкции обладают высокими несущими характеристиками, но они достаточно тяжелые из-за наличия бетонной заливки.

Ригель металлический не уступает по расчетной прочности железобетонной конструкции, но он легче по весу. Поэтому он нашел применение в тех сферах, где нельзя перегружать сооружение, но необходим жесткий, крепкий каркас. Это, в первую очередь, строительство мостов, разного рода навесных конструкций.

В качестве опор часто используется ригель монолитный с бетонной заливкой.

Опорные конструкции линий ЛЭП в основном изготовлены из металлоконструкций.

В строительстве металлические ригели применяются при возведении каркасов зданий, в том числе нестандартной формы: стадионов, цирковых арен, спортивных и концертных площадок.

Используют его при монтаже крыш из металла, в качестве соединительного элемента стропильной системы.

Легкость сборки различных конструктивных элементов. Для этих целей чаще используются двутавровые ригели, которые соединяют между собой с помощью сварки. Их опирают и приваривают к столиш-консолям опорных балок.
Такие каркасы собираются быстро, сокращаются сроки возведения зданий.
Относительная простота сборки. Заготовки делаются заранее, согласно проектным размерам, доставляются готовые на место для монтажа.

Различают: ригель перекрытия и рамы. Изготавливают цельнометаллические и в виде решетки (облегченные конструкции). Существенные нагрузки диктуют необходимость определенного запаса прочности, поэтому их делают из специальной высокопрочной стали. Размеры ригеля из металлопроката варьируются, согласно проектным расчетам. По форме, как и железобетонные, выпускаются: однотавровые, двутавровые, без полок.

Из дерева

Строительные деревянные ригеля используют, в основном, для возведения малоэтажных каркасных домов.

Рамочные каркасы составляют основу конструкции, к которой крепятся стеновые панели. Это один из самых доступных по цене способ возведения зданий. Такие дома возводятся за несколько недель.

Невозможно возведение деревянной крыши без соединяющего стропила ригеля. Дерево, в отличие от металла, «теплый» материал, поэтому многие отдают предпочтение лагам, опалубке из деревянных ригелей. К ним предъявляются требования согласно ГОСТ 23478-79.

Виды ригелей из дерева:

наиболее востребованная двутавровая балка;
П образная балка, швеллер;
угловой сегмент (Г образный);
округлых форм.

По проекту рассчитывают нужный размер, форму. При условии использования хорошо просушенной древесины, конструкции служат длительный срок. К примеру, при разборе старых строений балки, которым более 50 лет, сохранились, не утратили свои функциональные свойства.

Разница между ригелем и балкой

Балка – более широкое понятие. По сути, ригель – та же балка, то есть конструктивный элемент вытянутой продольной формы. Но ригель предназначен для конкретных целей – соединять конструкцию, распределять нагрузки. Учитывая значимость этих функций, повышенные требования к элементам, этот вид балок выделили в отдельную категорию – «ригель».

Основная функция балки в горизонтальной конструкции – нести нагрузку на изгиб. Ригель и балка, отличия их еще и в том, что в проектных решениях используют конкретные маркировки конструктивных элементов, где ригель выделяют отдельно.

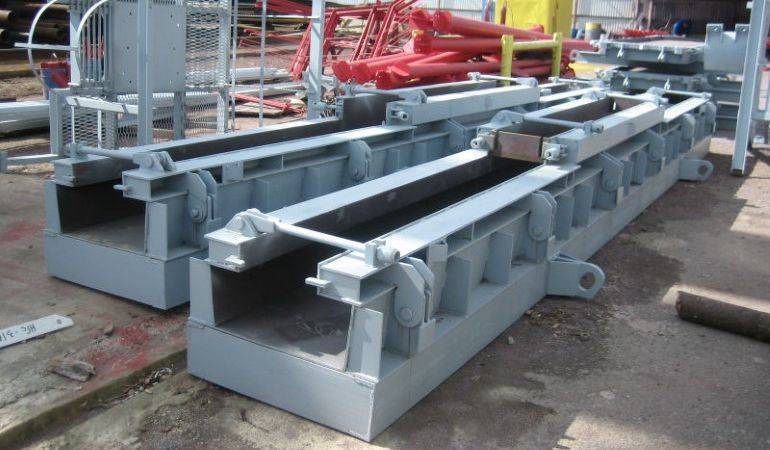

Изготовление ригельных балок

Основой железобетонных балок является арматурный каркас.

Прежде чем отлить форму, согласно ГОСТ, изготавливают металлокаркас, сваривая его. Все соединительные швы проходят строгую проверку на наличие дефектов.

Только затем арматурный каркас заливается бетоном.

Металлическая ригель балка изготавливается на полностью автоматизированной линии (стане).

Второй вариант – поэтапное производство, оно включает:

термический раскрой, резку металлического листа на станке ЧПУ;
доработку кромки на фрезерном оборудовании;
сварку элементов конструкции на автоматизированной линии;
последний этап – правку конструкции.

Особенности производства

Как сделать ригель из дерева? Из цельной древесины делают балки округлой формы, швеллера, угловые балки. Обрабатывают их на деревообрабатывающих станках с ЧПУ (компьютерным управлением). Двутавровый ригель больших размеров изготавливают из комбинированных материалов. Опорные конструкции делают из бруса, соединяя их полосками, вырезанными из OSB плиты.

Цены на OSB плиты

Важной составляющей каркасных элементов конструкций является их горизонтальное соединение ригелем. Учитывая, что основное назначение этого элемента – соединение опорных конструкций и распределение нагрузок, они должны соответствовать строгим техническим требованиям. На все виды разработаны ГОСТы, допустимы минимальные отклонения. В зависимости от типа конструкций, проекта изготавливают из разных материалов. Данный вид продукции пользуется устойчивым спросом на строительном рынке.

Источник: udinart.ru

Что такое ригель и чем он отличается от балки

Производство, применение, хранение и транспортировка железобетонных ригелей регулируется ГОСТ 18980-2015. Они должны изготавливаться с соблюдением требований рабочих чертежей, техдокументации. Обязательно наличие отверстия или стальных монтажных петель, за которые подъёмный кран будет цепляться при погрузке и монтаже. Защитный слой бетона, находящийся снизу балки до арматуры, должен быть достаточным. Нельзя делать его меньше, чем того требует стандарт.

ГОСТ регулирует и форму ригелей. Их надлежит изготавливать по чертежам и указанных в них размерам. Допускаются отклонения, но не более прописанных в стандарте значений. Нельзя устанавливать растрескавшиеся ригели с шириной раскрытия трещин более 0,1-0,2 миллиметра.

Все выпущенные заводами ЖБИ проходят испытания: из партии отбираются несколько образцов и подвергаются разрушающей нагрузке на специальном оборудовании. Также прочность, морозостойкость и другие показатели проверяются ультразвуковым методом.

Хранение и перевозка осуществляется в горизонтальном (рабочем) положении, устойчивыми штабелями высотой до двух метров, не больше трёх изделий в ряд по высоте. Между полом и штабелем, а также между ригелями ставятся деревянные прокладки.

Как изготавливают этот элемент строительного сооружения

При армировании нужно соблюдать следующие условия:

Нижние прутья не стыкуются на третьей части ригеля.

Для верхних – стыковка прутов не предусмотрена на первой четверти.

Боковые элементы опалубки можно демонтировать через 3-7 дней
, в зависимости от погодных условий. Оставшаяся часть опалубки убирается через 28 суток
, когда бетон набирает прочность.

Ригель – это слово, имеющее множество значений. Их насчитывается около десяти. Им называют строительные элементы, часть запорного замка, ювелирный инструмент, а еще это распространенная немецкая фамилия. В ювелирном деле ригель используется для выравнивания, уменьшения или увеличения размера колец или браслетов.

Материалом служит сталь, часто на инструменте есть размерная шкала. Также им пользуются для изготовления цепочек и других сложных изделий. Ювелирный ригель имеет различную в сечении форму: квадратную, прямоугольную, круглую и так далее.

Но чаще всего слово «ригель» встречается в менее специфических сферах. Самое близкое к каждому человеку понятие – это ригель замка.

Строительство из древесины

В деревянном домостроении при обустройстве скатных крыш, балка подобного типа связывает стропила и образует с ними единый жестко закрепленный каркас. Часто в малоэтажных постройках при помощи выносных ригелей обустраивается терраса.

Устанавливаются выносные стойки и опирание происходит только на наружную стену и выносной вертикальный брус. На верхней части этого каркаса вполне возможно обустроить еще одну комнату. По форме такие соединительные детали имеют вид бруса.

Из металла или железобетона промышленность выпускает, как правило, поперечины сплошного, прямоугольного, линейного или двутаврового типа. Их сечение определяется несущей нагрузкой. Такие виды метеллических или железобетонных изделий применяются при монтаже зданий любой этажности разного предназначения.

Особую популярность в многоэтажном строительстве имеют поперечные железобетонные конструкции. Надежность и прочность таких форм способствует их длительному сроку эксплуатации. Также для потребителей является привлекательной и цена. Невысокая стоимость делает ригели из железобетона доступной строительной деталью при возведении построек любого назначения.

Ригели из металла в основном используются при монтаже мостов или других подобных сооружений. Установка балок поперечного назначения способствует устойчивости всего каркаса постройки.

Чем отличается от балки

Проще всего разобраться в том, где балка, а где ригель — посмотреть какая нагрузка приходится на элемент

Чем отличается ригель от балки: часто формой, а вообще, назначением и функциями

Особенности производства

Важной составляющей каркасных элементов конструкций является их горизонтальное соединение ригелем. Учитывая, что основное назначение этого элемента — соединение опорных конструкций и распределение нагрузок, они должны соответствовать строгим техническим требованиям

На все виды разработаны ГОСТы, допустимы минимальные отклонения. В зависимости от типа конструкций, проекта изготавливают из разных материалов. Данный вид продукции пользуется устойчивым спросом на строительном рынке

Учитывая, что основное назначение этого элемента — соединение опорных конструкций и распределение нагрузок, они должны соответствовать строгим техническим требованиям. На все виды разработаны ГОСТы, допустимы минимальные отклонения. В зависимости от типа конструкций, проекта изготавливают из разных материалов. Данный вид продукции пользуется устойчивым спросом на строительном рынке.

В области строительства существует такое множество материалов и инструментов, что порой приходится специально выяснять значение того или иного термина. Вот, к примеру, что такое ригель? Где он используются? Варианта здесь три. Это, разумеется, область строительства, где без ригелей обойтись просто невозможно, производство дверных замков и, как ни странно, сфера изготовления ювелирных украшений.

Отличие ригеля от балки заключается в следующем:

Ригель – это балка, выполняющая опорную функцию.
Он устанавливается лишь в горизонтальном виде.
Балка работает преимущественно на изгиб.
Назначение балки заключается в перекрытии строительных конструкций.
Балка – самостоятельный строительный и расчетный элемент.
Ригель – это часть опорной рамы, тесно связанная со стойками.
Сфера применения ригеля более широка.
Он производится из дерева, металла и железобетона.
Балки бывают деревянными и металлическими.
Ригель – это стержень любой конструкции.
Балка является основой для построения каркаса.

Эти конструкции, являются, несущими в каркасе здания обычно располагаются по горизонтали.

По сути, ригель – это штырь или несколько штырей, которые закрывают дверь.

Современные замки имеют до шести ригелей круглой формы.

Ригельный запор надёжен только в том случае, ели он изготовлен из хорошего металла.

Самый хороший материал для изготовления ригеля считается сталь.

Очень важным нюансом является, то, что ответная часть и сама коробка, так же должны быть выполнены из очень прочных материалов и качественно установлены.

Ригель, применяемый в строительстве

В строительстве ригелем называют опору, то есть опорную балку.

Для того понять где расположен ригель, необходимо представить небольшой дом с одним этажом.

Дома не обходиться без опорной балки, которая расположена по горизонтали или по-другому ригеля.

На ригель прикрепляют все важные конструкции крыши. Для строительного ригеля используют такой , металл, . От того какая будет постройка выбирают и материал для ригеля.

Очень часто путают понятие ригеля и балки.

Но отличия всё-таки есть, и они имеют несколько пунктов:

Ригель является горизонтальной опорой, а балка является ;
Ригель является жёсткой зафиксированной опорой рамы, а балка является изгибаемым элементом конструкции;
Для ригеля материал используют такие материалы как дерево, металл и железобетон, а для балок используют только дерево и металл.

Мостостроение

Ригель из железобетона, по сфере назначения делят на несколько видов. Все характеристики, сечения, требования к составу бетона обусловлены , номер которого является 13015.0. В этом стандарте прописывают, по каким показателям и в каких условиях должны использоваться опорные детали.

«Ригель и колонна»

В строительстве колонны применяют для постройки жилых, промышленных и не жилых зданий.

Это называют каркасной застройкой.

Чем отличается ригель от балки |

Строительство развивается очень активно, и количество новых терминов увеличивается с каждым днем. Но чтобы их правильно применять, необходимо знать, чем одно понятие отличается от другого. Не только обычные люди, но и опытные инженеры нередко попадают в тупик, когда им задается вопрос о том, в чем же разница между ригелем и балкой. Разница, несомненно, есть, и в этом вопросе предстоит разобраться.

Что такое ригель и балка

Ригель – это горизонтальный опорный элемент, к которому пристраиваются остальные несущие конструкции. Основная функция ригеля заключается в распределении нагрузки стропил на балки. Чаше всего его изготавливают из дерева, металла или железобетона, от этого зависит и форма ригеля. Балка – конструктивный элемент строительства, основная функция которого заключается в работе на изгиб. Это несущая конструкция, которая может быть изготовлена из дерева или металла.

Сравнение ригеля и балки

Ригель можно назвать балкой, но стоит принимать во внимание, что тогда эта балка станет несущим элементом, который будет установлен горизонтально. Говоря на строительном языке, ригель – это несущая балка, которая является основой для будущего каркаса

А вот каркас возводится с помощью балок. Чаще всего они работают на изгиб, то есть, например, с их помощью возводится чердачное помещение. Балка может использоваться в качестве перекрытия между этажами. Ригель – это стержень строительной конструкции, а балка применяется для построения каркаса.

Такая особенность связана еще и с тем, что балки бывают лишь из дерева и металла, ригель же можно изготовить и из железобетона, что значительно расширяет сферу его использования. Опираясь на процесс строительства и свойственную ему терминологию, следует отметить, что балка – это самостоятельный конструктивный элемент, который при проектировании тщательно рассчитывается. Ригель – это часть рамы, которая жестко связана со стойками, поэтому в процессе проектирования расчету не поддается. В этой связи понятие балки более широкое, в то время как назначение ригеля четко определено и не может изменяться в зависимости от условий. С точки зрения этимологии, балка – это более широкое понятие, так как ригель – это та же балка, но выполняющая узкоспециализированную функцию.

TheDifference.ru определил, что отличие ригеля от балки заключается в следующем:

Ригель – это балка, выполняющая опорную функцию. Он устанавливается лишь в горизонтальном виде. Балка работает преимущественно на изгиб. Назначение балки заключается в перекрытии строительных конструкций. Балка – самостоятельный строительный и расчетный элемент. Ригель – это часть опорной рамы, тесно связанная со стойками. Сфера применения ригеля более широка.

Он производится из дерева, металла и железобетона. Балки бывают деревянными и металлическими. Ригель – это стержень любой конструкции. Балка является основой для построения каркаса.
