С чего начать строительство вл

ПРИМЕЧАНИЕ: Схемы электрических сетей должны быть просты, экономичны и строиться, исходя из требований, предъявляемых к надёжности электроснабжения электроприёмников зданий.

Согласно ВСН 59-88 (по степени обеспечения надёжности электроснабжения) электроприёмники жилых и общественных зданий относятся к следующим категориям:

1. жилые дома высотой до 5 этажейс плитами на газообразном и твердом топливе — III категория;
2. жилые дома одно-восьмиквартирныес электроплитами и электроводонагревателями для горячего водоснабжения — III категория;
3. жилые дома на участках садоводческих товариществ — III категория.

В комплекс электроприёмников жилых домов входят электроприёмники квартир, освещение общедомовых помещений, лифты, хозяйственные насосы и др.

В зданиях, относящихся к III категории по надёжности электроснабжения, питающихся по одной линии, резервное питание устройств охранной и пожарной сигнализации следует осуществлять от автономных источников.

Строительство и монтаж низковольтных воздушных линий 1979

ВНИМАНИЕ! Для вводов в здание применяют только изолированные провода. Как правило, ввод линии электропередачи в здание выполняется через наружные стены.

Провода ответвления ввода закрепляются на установленных в крюках изоляторах.Проволочная вязка должна быть выполнена проволокой из такого же металла, что и провод.

При выполнении вязки НЕ ДОПУСКАЕТСЯ изгибание провода вязальной проволокой.

Ответвления от магистральных линий к зданиям (перекидки) часто выполняются стальными однопроволочными проводами типа ПСО, а вводы в здания — изолированными алюминиевыми проводами сечением 2,5-10 мм 2 типа АПР, АПВ и др.

ВНИМАНИЕ! ЗАПРЕЩАЕТСЯ присоединять провод ввода непосредственно к натянутому проводу ответвления, это может вызвать обрыв ответвления.

Подключения провода ввода с использованием концевых креплений

Для подключения провода ввода используют концевое крепление. Монтаж концевого крепления выполняется таким образом, чтобы конец провода ответвления составлял не менее 200 мм. Провода соединяются при помощи зажима ОАС.

Соединения (отпайки) стальных проводов перекидок с алюминиевыми проводами магистралей и алюминиевых изолированных проводов в здания со стальными проводами-перекидками работают в условиях, аналогичных соединениям проводов в петлях анкерных опор, а потому их следует отнести к группе петлевых соединений. Эти соединения выполняются болтовыми петлевыми зажимами типа ПАБ или ПАМ.

Концевое крепление алюминиевого многопроволочного провода ответвления марки А-25 — А-50 выполняют плашечными зажимами типа ПАБ. Зажим болтовой типа ПАБ служит для исключения изломов полых проводов.

Несмотря на незначительные электрические нагрузки, болтовые петлевые зажимы работают неудовлетворительно, монтировать их сложно и стоят они дорого.

ПКБ Главэнергостроймеханизации Минэнерго разработана конструкция ответвительных прессуемых зажимов типа ОАС (см. рис. ниже) для соединения алюминиевых и стальных проводов.

Для соединения магистралей применяются зажимы:

1. зажимы марки ОАС-1 — для присоединения вводов в здания, выполненных алюминиевыми (голыми) проводами с перекидками из стальных однопроволочных проводов;
2. зажимы марки ОАС-2 — для присоединения вводов в здания, выполненных алюминиевыми изолированными проводами сечением от 2,5 до 10 мм 2 , к перекидкам, выполненным стальными проводами.

Для соединения проводов разных марок (например, алюминиевых проводов со стальными проводами) при монтаже воздушных электролиний используют прессуемый зажим типа ОАС.

Опрессование зажимов типа ОАС выполняется монтажными клещами МИ-225, МИ-19 или гидравлическим прессом МГП-12, МИ-2 или др. с помощью шестигранных матриц.

Соединение проводов зажимами типа ОАС выполняют в следующем порядке:

1. Выбирают марку зажима (в соответствии с соединяемыми проводами) и шестигранные матрицы для опрессования зажима в зависимости от марки соединителя (по данным, приведенным в табл.1).
2. Подготавливают пресс или монтажные клещи и шестигранные матрицы для опрессования.
3. Зачищают контактные поверхности зажимов и соединяемых проводов: алюминиевые — под слоем смазки, стальные — шкуркой или напильником, без смазки.
4. Затем смазывают провода смазкой ЗЭС.
5. Укладывают провода в ответвительный зажим (как указано на рис. выше) и спрессовывают их.
6. Опрессование производят до полного схождения матриц.

ПРИМЕЧАНИЕ: При монтаже зажимов марки ОАС-2 с проводами ПСО-3 или ПСО-4 изолированными алюминиевыми проводами сечением 2,5 и 4 мм 2 подготовленный для соединения конец алюминиевого провода следует загнуть.

После опрессования замеряют штангенциркулем или шаблоном расстояние между параллельными гранями шестигранника. Размеры эти должны быть равны размеру матриц S в табл.1 гр.3 с допуском ±0,3 мм. Если размер S окажется больше допустимого, зажим опрессовывают еще раз.

Концевое крепление алюминиевого многопроволочного провода ответвления марки А-25 — А-50 можно выполнить и бандажной вязкой. При этом длина забандажированного участка провода должна составлять не менее 75 мм.

Бандаж должен надёжно закрепляться на проводе ответвления со стороны изолятора 6 витками, со стороны подходящего к изолятору участка провода — 10 витками.

Таблица 1: Марки проводов для ВЛ, типы ответвительных зажимов и размеры матриц для их опрессования

п/п	Марка ответвительного зажима	Размер матриц S, мм	Марка провода
			алюминиевый голый	биметаллический	стальной	алюминиевый изолированный
1	2	3	4	5	6	7
1	ОАС-1	15,6	А-16	—	ПСО-3	—
2			А-50	—	ПСО-4	—
3			—	БСА-10	ПСО-3	—
4			—	БСА-25	ПСО-4	—
5	ОАС-2	13,0	—	—	ПСО-3	АПР или АПВ 2,5-10 мм 2
6			—	—	ПСО-4

Способы прокладки вводов ВЛ в жилой дом

Провода ввода устанавливают на уровне недоступном для случайного прикосновения, особенно в тех случаях, когда линия ввода прокладывается открытым способом по наружным конструкциям (стенам) зданий и сооружений.

Если высота дома не соответствует требованиям габаритов ввода, согласно ПЭУ, ввод воздушной линии в здание выполняют через трубную стойку. Схемы установки трубной стойки приведены ниже.

Проход проводов сквозь стену должен располагаться ниже изоляторов, но на расстоянии от земли, не ниже минимальной высоты для прокладки ввода в здание.

Каждый из изолированных проводов ввода помещают в отдельную резиновую или пластиковую изоляционную трубку. С наружной стороны стены на концы трубок одеваются фарфоровые воронки, а отверстия в стене заделываются цементным раствором.

Внутри здания на концы трубок помещаются втулки, а отверстия в стене заделываются алебастровым или цементным раствором. Чтобы вода не скапливалась в отверстиях внутри стены, не попадала в фарфоровые воронки и резиновые трубки и не протекала внутрь здания, проходы через стены выполняют с уклоном в наружную сторону.

С этой же целью входные отверстия воронок и втулок (после прокладки проводов) заделывают битумным раствором или другой плавкой изоляционной массой.

ПРИМЕЧАНИЕ: В местах присоединения жил проводов и кабелей следует предусматривать запас провода или кабеля, обеспечивающий возможность повторного присоединения.

Места соединений и ответвлений должны быть доступны для осмотра и ремонта. Изоляция соединений и ответвлений должна быть равноценна изоляции жил соединяемых проводов и кабелей. В местах соединений и ответвлений провода и кабеля не должны испытывать механических усилий.

Схема устройства ввода воздушной электролинии (ВЛ) и радиолинии в здание через стену дома показана

Если опора ВЛ находится на расстоянии не более 10 м от ввода, то ответвление можно выполнять неизолированными проводами сечением не менее 4 мм².

При расстоянии от линии ВЛ до ввода от 10 м до 25 м ответвление должно выполняться изолированными медными или алюминиевыми проводами. При этом сечение ответвления ввода должно быть:

• для медного провода — не меньше 6 мм 2 ;
• для алюминиевого провода — не менее 16 мм².

Если вместо провода используется кабель, проложенный на тросу, сечение жил в кабеле должно быть:

• для медного кабеля — не менее 2,5 мм²;
• для алюминиевого кабеля — не менее 4 мм².

ВНИМАНИЕ! Алюминиевые, сталеалюминевые провода и провода из алюминиевого сплава при монтаже их в стальных поддерживающих и натяжных (болтовых, клиновых) зажимах должны быть защищены алюминиевыми прокладками, медные провода — медными прокладками.

Схема устройства ввода ВЛ через стены зданий (на разных высотах) в одноэтажный и двухэтажный дома показана рис.4.

Провода ответвления устанавливают на высоте от земли:

1. над проезжей частью улицы — не ниже 6 м;
2. над тротуарами и внутри дворов — не ниже 5 м (для голых проводов);
3. над тротуарами и внутри дворов — и не ниже 3,5 м (для изолированных проводов);
4. в местах подключенияввода к изоляторам в здание — не ниже 5 м (для голых проводов);
5. в местах подключенияввода к изоляторам в здание — не ниже 2,60 м (для изолированных проводов).

Схема устройства ввода ВЛ в здание по трубной стойке через наружную стену дома показана рис.5.

Ввод провода электролинии в здание через трубную стойку с загнутым вниз верхним концом (чтобы влага не поступала в стойку) выполняют по приёмным изоляторам на стойке. Изоляторы на стойке закреплены сваркой на расстоянии не менее 30 см друг от друга.

По способу крепления трубные стойки устанавливают:

• для ввода через наружную стену здания;
• для ввода через крышу здания.

Наиболее удобен и безопасен ввод по трубной стойке через наружную стену здания. Схема установки трубной стойки для ввода воздушной электролинии через наружную стену одноэтажного дома показана рис.6.

Нижний горизонтальный конец трубной стойки крепят в сквозном отверстии стены с уклоном не менее 5° в наружную сторону (для стока влаги наружу). В нижней точке изгиба трубной стойки сверлят сквозное отверстие для стока конденсата из трубы.

Если высота строения не позволяет крепление трубной стойки на стене (не достигается высота 2600 мм от уровня земли), выполняют ввод трубной стойки через крышу строения. А также если расстояние от установленных на стенах изоляторов меньше 3500 мм — ввод в здание выполняют через крыши в стальных трубах через трубную стойку.

Для более надёжного крепления трубной стойки на крыше дома, монтаж стойки выполняют с помощью растяжек, не забывая о гидроизоляции кровли.

Для изготовления трубной стойки используют стальную трубу диаметром 20-32 мм. Под изгиб к трубе приваривают траверсу из стального уголка 45х45х5 мм длиной 500 мм. К уголку приваривают на расстоянии не менее 300 мм два вертикальных штыря для крепления вводных изоляторов.

Для выполнения зануления (соединения металлической стойки трубы с нулевой жилой) недалеко от изоляторов ввода приваривают небольшой металлический болт и смазывают его техническим вазелином, для предохранения от коррозии.

Края концов трубной стойки под ввод электролинии обрабатывают напильником для снятия заусенцев, чтобы не повредить изоляционную оболочку электропровода об острые края трубы.

ВНИМАНИЕ! Для компенсации усилия на трубную стойку натяжения ввода электролинии выполняют оттяжку в виде полупетли, которую закрепляют в специально приваренном для этой цели на трубной стойке (рядом с верхним изгибом трубы) кольце или гайке. Чтобы при раскачивании ветром трубная стойка устояла, все болтовые крепления вводов выполняются с использованием пружинных шайб и смазкой техническим вазелином, для защиты от ржавчины.

На участках ввода возле здания боковое расстояние от проводов, соединяющих опору с вводом до балконов или окон, должно быть не менее 1,5 м.

Как установить крепление двух изоляторов на общей платформе для крепления на стенах 2-х этажного дома смотрите в разделе сайта «Монтаж изоляторов и арматуры ВЛ».

Схема установки крепления крюков с изоляторами на деревянном брусе или стальной полосе для ввода ВЛ на наружной стене двухэтажного жилого дома показана

По горизонтали прокладка ввода должно быть на расстоянии:

1. от провода, идущего над балконом или крыльцом — не менее 2,5 м;
2. от провода, проходящего над окном — не менее 0,5 м;
3. от провода, под балконом или под окном (считая от подоконника) — не менее 1,0 м.

По вертикали прокладка ввода должно быть на расстоянии:

1. от провода, проходящего возле балкона — не менее 1,0 м;
2. от провода, проходящего возле окна — не менее 0,75 м.

Расстояние между проводами ввода в здание и стенами здания должны быть:

1. для кирпичных стен — не менее 50 мм;
2. для деревянных стен — не менее 100 мм.

Раскатку проводов (канатов) по земле выполняют с помощью движущихся тележек. Для опор, конструкция которых полностью или частично не позволяет применять движущиеся раскаточные тележки, допускается производить раскатку проводов (канатов) по земле с неподвижных раскаточных устройств с обязательным подъемом проводов (канатов) на опоры по мере раскатки и принятием мер против повреждения их в результате трения о землю, скальные, каменистые и другие грунты.

ВНИМАНИЕ! Раскатка и натяжение проводов и канатов непосредственно по стальным траверсам и крюкам НЕ ДОПУСКАЮТСЯ. Раскатка проводов и канатов при отрицательных температурах должна производиться с учетом мероприятий, предотвращающих вмерзание провода или каната в грунт.

Раскатанные через автодороги провода и канаты надлежит защищать от повреждений путём подъема их над дорогой, закапывания в грунт или закрытия щитами. В случае необходимости в местах, где возможны повреждения проводов, должна быть выставлена охрана.

При визировании проводов и канатов стрелы провеса должны быть установлены согласно рабочим чертежам по монтажным таблицам или кривым в соответствии с температурой провода или каната во время монтажа. При этом фактическая стрела провеса провода или каната не должна отличаться от проектной величины более чем на ±5% при условии соблюдения требуемых габаритов до земли и пересекаемых объектов.

Разрегулировка проводов различных фаз и канатов относительно друг друга должна составлять не более 10% проектной величины стрелы провеса провода или каната. Разрегулировка проводов в расщепленной фазе должна быть не более 20% для ВЛ 330-500 кВ. Угол разворота проводов в фазе должен быть не более 10°.

Кроме проводов ответвления от воздушной линии ввод может быть выполнен кабелем. По опоре воздушной линии кабель в этом случае спускают вниз и укладывают в траншею. Участок спуска кабеля должен быть надёжно защищен от механических повреждений металлической трубой или стальным уголком на высоту не менее 2 м от земли.

Источник: camremont.ru

Как осуществляется строительство воздушных линий электропередач

В нашей жизни особое место занимают инженерные коммуникации, так как именно они обеспечивают качество выполняемых работ, а также жизнедеятельность людей. При этом особое значение в нашей жизни отведено электричеству, которое обеспечивает бесперебойную работу производственных предприятий, у которых оборудование полностью зависит от стабильного и постоянного напряжения.

Так, чтобы с данным фактором не возникло каких-либо проблем, к линиям электропередач следует отнестись очень серьезно, а установка линий передач происходит непосредственно на опоры металлические. Чтобы линии электропередач были построены по всем стандартам и не нуждались в ремонте длительное время, следует обращаться в компанию, качественно и профессионально выполняющую данные работы.

Таким образом, возведением воздушных линий электропередач должны заниматься специалисты, знающие все особенности и нюансы этого вида деятельности. Давайте разберемся, что собой представляет воздушная линия электропередач и чем она отличается от кабельной линии электропередач.

Воздушная линия электропередач представляет собой систему, основной задачей которой является передача и правильное распределение электроэнергии по проводам. Заметим, что провода устанавливаются на открытом пространстве и крепятся на специальные опоры, а также кронштейны при помощи изоляторов.

Кроме этого, возможно крепление проводов прямо на стену какого-то сооружения.

Для строительства воздушной линии электропередач потребуются такие материалы и элементы, как провода, фундамент, изоляторы и арматура линейного типа.

Строительство такого типа электропередачи может быть разным. Все зависит от вида подачи тока. К примеру, для переменного тока ключевым фактором является применение не меньше трех проводов, а для постоянного – не меньше двух проводов.

Стоит отметить, что в линии электропередач может быть различное количество цепей. Именно по этой причине линии электропередач бывают одноцепные, двухцепные и многоцепные.

На то, какой должна быть линия электропередач, оказывает влияние направление работы и уровень мощности, который должен быть.

Источник: www.pravda-tv.ru

Монтаж воздушных линий электропередач и трансформаторных подстанций

Электромонтажные работы являются одним из основных направлений работы ООО «Кубинка Энергосервис», предоставляемых более 15 лет.

Уровень профессионализма наших сотрудников обеспечивает Вам гарантию качества.

Электрическая сеть линии электропередач состоит из совокупности электроустановок, предназначенных для передачи и распределения электроэнергии от электростанции к потребителю по линиям электропередач (ЛЭП).

ЛЭП представляет собой систему энергетического оборудования, которая передает электричество на многие километры по всей стране. Есть два вида линий: воздушные и кабельные. Они передают электрическую энергию по проводам либо кабелям.

Начиная с изучения Вашего объекта и разработки проектной документации, сотрудники нашей организации используют индивидуальный подход к решению поставленных задач. В ходе проведения электромонтажных работ мы применяем только высококачественные материалы и оборудование, работы выполняются с применением спецтехники. На этапах проведения электромонтажных работ сотрудники электролаборатории проводят испытания оборудования и другие необходимые измерения, в том числе измерения линии электропередач.

Установка опор воздушных линий электропередач

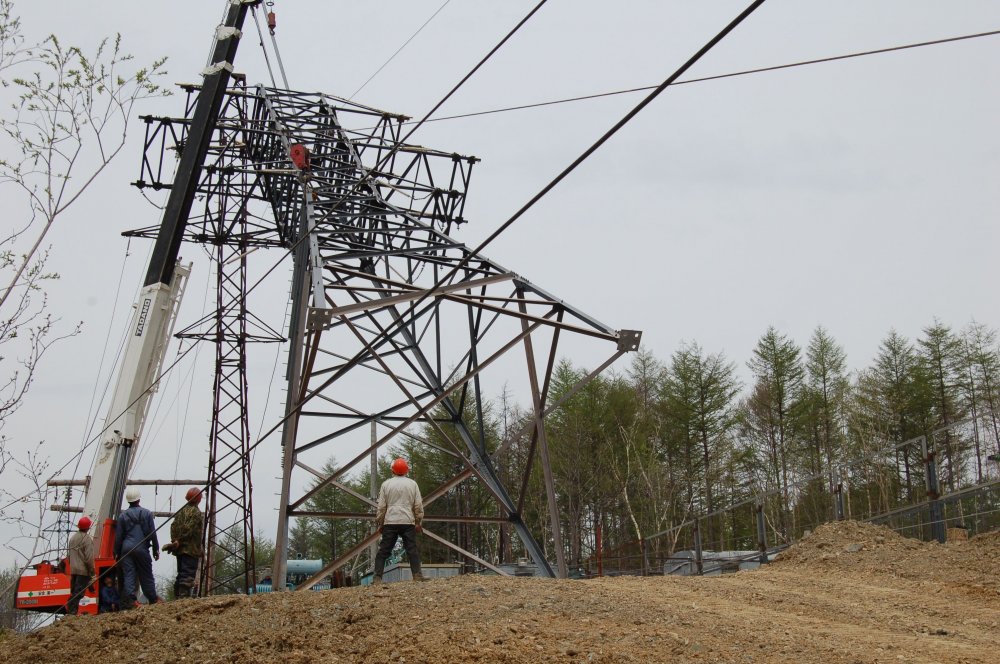

Монтаж опор (столбов) воздушных линий является одним из наиболее важных и сложных этапов строительства воздушных линий электропередачи, связанным с применением специальной техники. Специалисты нашей компании учтут разные факторы при выборе типов опор, их доставке и установке, учитывая виды грунтов и рельеф местности.

Отслужившие свой срок (аварийные или поврежденные) опоры линий электропередач нужно менять заранее, не ждать появления угрозы падения. Наклонившиеся опоры ЛЭП необходимо вовремя выравнивать с установкой, если необходимо, дополнительного подкоса или тросовой оттяжки. Менять опоры экономически выгодно вместе с заменой алюминиевого неизолированного (голого) провода на самонесущий изолированный провод (СИП). Мы оптимизируем Ваши затраты при проведении данного вида работ. Мы оптимизируем Ваши затраты при проведении данного вида работ.

После установки/замены опор работа будет включать в себя следующие этапы:

• монтаж крепежного оборудования (специализированной арматуры);
• осмотр провода на предмет возможных повреждений;
• раскатка провода и монтаж линии (подвешивание провода на опоры);
• фиксация линии;
• подключение провода к распределительному устройству;
• комплекс пусконаладочных работ.

Обязательно!

Следует делать заземление опор, имеющих ответвления к жилым домам и сооружениям.

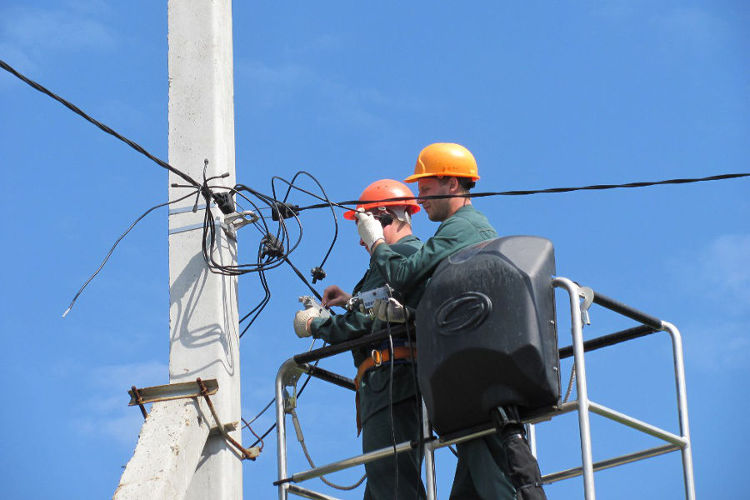

Монтаж воздушной линии с самонесущими изолированными проводами (СИП) выполняется строго в соответствии с проектом, специально разработанным для данной конкретной воздушной линии.

Самонесущие изолированные провода (СИП), в отличие от проводов неизолированных, имеют изолирующее полиэтиленовое покрытие на фазных проводах и, в зависимости от модификации, имеют или не имеют подобное покрытие на несущем нейтральном проводе. Кроме того, есть разновидность СИП без несущего провода, у которой все четыре провода изолированы и являются несущими.

Ремонт воздушных линий

В случае возникновения чрезвычайных ситуаций и стихийных бедствий, такие как пожары, грозы, сильные ветры, ледяной дождь, электрические сети могут выходить из строя. Разрушение линий электропередач может носить различный характер: от повреждения опор до обрыва проводов. При пожаре больше всего страдают деревянные опоры воздушных линий. Также могут расплавиться провода или потерять свою прочность железобетонные опоры. Если на воздушной линии большие повреждения, то следует полностью отключить поврежденный участок и затем проводить восстановительные работы воздушной линии по соединению или прокладке проводов, частичному ремонту опор ЛЭП или их замене, либо установке временных опор, также может потребоваться обрезка деревьев линии электропередач.

Также наши специалисты готовы выполнить комплексное опробование линий электропередач, проверить или установить релейную защиту линий электропередачи, провести ремонт линии электропередач вл 10 (10 кв).

Монтаж кабельных линий электропередач

Монтаж кабельных линий (КЛ) проводится строго по проекту. Кабельная трасса наносится на топографическую съемку с учетом существующих коммуникаций и особенностей ландшафта. Проектом определяется тип кабеля, сечение жил и способ прокладки.

Проведение линий электропередач в земле включает в себя следующие этапы:

• разбивка трассы прохождения кабеля в соответствии с проектом;
• копка траншеи с соблюдением требований к габаритам;
• подготовка песчаной подушки;
• осмотр и поверка кабеля на барабане;
• размотка и укладка кабеля в траншею с соблюдением требований при пересечении с коммуникациями, при переходе через дороги и пр.;
• закрытие кабеля песком, укладка сигнальной ленты или защитных плит;
• полное завершение земельных работ.

Наши специалисты службы линий электропередач проведут все работы в соответствии с требованиями ПУЭ, СНиП, ГОСТ и др.

Ремонт кабельных линий

В процессе эксплуатации кабельных линий (KЛ) могут возникать повреждения в кабелях, соединительных муфтах или заделках. Повреждения носят характер электрического пробоя или механических нарушений.

При повреждении кабеля специалисты должены отыскать место повреждения. Если визуально его определить не получается, то необходимо прибегнуть к помощи электротехнической лаборатории. Наши специалисты определяют и подтверждают место повреждения.

Ремонт кабельной линии заключается в вырезании поврежденного участка кабеля и установке одной либо двух соединительных муфт.

При ремонте эксплуатируемых кабельных линий выполняются следующие работы:

• отключение кабельной линии и ее заземление с обоих концов;
• определение места повреждения кабеля;
• выполнение шурфов, раскопка котлованов и траншей;
• определение в траншее кабеля, нуждающегося в ремонте (выбор кабеля из пучка);
• ограждение рабочего места;
• прокол или прострел кабеля;
• разрезание кабеля или вскрытие муфты;
• проверка изоляции на влажность;
• вырезка участка поврежденного кабеля;
• монтаж одной соединительной муфты или прокладка ремонтной кабельной вставки и монтаж двух соединительных муфт;
• засыпка котлована и траншей;
• испытание кабельной линии повышенным напряжением;

Монтаж и наладка КТП, МТП

Мы предлагаем установку трансформаторных подстанций:

• осуществление необходимых строительных работ;
• поставку на Ваш объект высоковольтного, низковольтного, вспомогательного оборудования, учтенного спецификацией проекта;
• комплексный монтаж, наладку запроектированной подстанции;
• высоковольтные испытания оборудования, измерения установленных трансформаторов, спецоборудования, измерения выключателей, шинных и коммутационных аппаратов, опорной изоляции, шинопроводов, силовых кабелей;
• монтаж элементов релейной защиты, контрольных, измерительных приборов, приводов, регулировка приводов, технологической защиты и прочие мероприятия, необходимые при устройстве ТП.
• оформление документации от проектирования до сдачи и подключения объекта.

Наш высококвалифицированный персонал имеет все необходимые допуски и разрешения, которые позволяют выполнять различные виды электромонтажных работ любой сложности, начиная с организации получения технических условий и заканчивая установкой трансформаторных подстанций. Все наши клиенты уже убедились в профессионализме и высоком качестве проводимых нами работ.

Специалисты ООО «Кубинка Энергосервис» будут рады помочь Вам в выборе трансформаторной подстанции и разработают проект, учитывая специфику Ваших задач, установив самое современное оборудование, что станет гарантией безопасной эксплуатации Вашей электроустановки.

Наш высококвалифицированный персонал имеет все необходимые допуски и разрешения, которые позволяют выполнять различные виды электромонтажных работ любой сложности, начиная с организации получения техниеских условий и заканчивая установкой трансформаторных подстанций. Все наши клиенты уже убедились в профессионализме и высоком качестве проводимых нами работ.

Специалисты ООО «Кубинка Энергосервис» будут рады помочь Вам в выборе трансформаторной подстанции и разработают проект, учитывая специфику Ваших задач, установив самое современное оборудование, что станет гарантией безопасной эксплуатации Вашей электроустановки.

Воздушные линии электропередачи находят широкое применение как для внешнего электроснабжения, так и для передачи и распределе­ния электроэнергии между потребителями горных предприятий. В таких линиях электроэнергия передается по голым проводам, расположенным на открытом воздухе и закрепляемым при помощи изоляторов и армату­ры к опорам или кронштейнам и стойкам на зданиях и инженерных конструкциях. ВЛ внешнего электроснабжения могут быть одно- или двухцепными.

К основным элементам воздушных линий относятся: опоры, провода, изоляторы и арматура.

Опоры. По характеру воспринимаемых нагрузок они разделяются на два вида: полностью воспринимающие тяжение от проводов и тросов и не воспринимающие такого тяжения. В зависимости от этого применяют следующие типы опор: промежуточные — устанавливаемые на прямых участках трассы; анкерные — устанавливаемые в местах изменения трассы, числа, марок и сечения проводов, а также на пере­сечении ВЛ с различными сооружениями. На базе анкерных опор могут выполняться концевые и транспозиционные опоры.

Для монтажа ВЛ применяют типовые унифицированные опоры. Они могут быть деревянными, комбинированными (стойки деревянные, пасынки железобетонные), железобетонными, а для линий 110 кВ и выше — металлическими.

Основной недостаток деревянных опор — сравнительно небольшой срок службы, а металлических — большая стоимость. Поэтому в на­стоящее время широкое распространение получают железобетонные опоры, которые имеют большой срок службы и исключают большие капитальные и эксплуатационные расходы.

Деревянные опоры изготовляют из леса не ниже III сорта, про­питанного антисептиками. Глубина зарубов, затесов и отколов не должна превышать 10% диаметра бревна и отличаться от проектного значения более чем на 5 мм.

Для железобетонных опор напряжением до 10 кВ применяют, как правило, вибрированные стойки, а для опор напряжением 35 кВ

Рис.2.4 Изоляторы для воздушных линий: а — штыревой ТФ; б — штыревой ШС- 10А; в — подвесной нормальный ПФ6-А; г — подвесной для загрязненных районов

н выше — центрифугированные. С целью предохранения арматуры от коррозии опоры на заводе-изготовителе покрываются гидроизоляцией. Поверхность опор не должна иметь раковин и выбоин более 10 мм по длине, ширине и глубине, а при меньшем размере их должно быть не более двух на 1 м длины опоры.

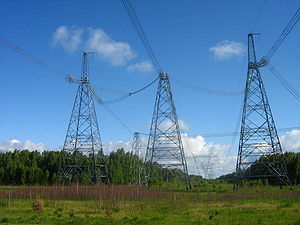

Стальные опоры изготовляют в виде отдельных секций, элементы которых соединяются сварным или болтовым креплением. Конструкция этих опор должна соответствовать требованиям главы СНиП на изго­товление, монтаж и приемку металлических конструкций.

Провода. Применяемые на ВЛ провода должны иметь высокую электрическую проводимость, достаточную механическую прочность и быть устойчивыми против коррозии. При сооружении ВЛ применяют медные провода марки М, алюминиевые — А, сталеалюминиевые — АС, стальные — ПС, стальные тросы — ТК.

Стальные оцинкованные тросы применяют для защиты ВЛ от грозовых перенапряжений.

Изоляторы. На ВЛ до 1000 В применяют штыревые изоляторы, на ВЛ 6—35 кВ — штыревые и в обоснованных случаях подвесные, на ВЛ НО кВ и выше — только подвесные (рис. 10.1). Как штыревые, так и подвесные изоляторы изготовляют фарфоровыми или стеклян­ными.

Они должны иметь высокую механическую и электрическую прочность, а также обладать достаточной теплостойкостью в широком диапазоне изменения температуры воздуха. При сооружении ВЛ в рай­онах с загрязненной средой должны применяться специальные изолято­ры, предназначенные для работы в таких условиях и обеспечивающие требуемую надежность. Штыревые изоляторы предназначаются только на одно напряже­ний ВЛ, поэтому для линий разных напряжений должны применяться соответствующие им изоляторы. Подвесные изоляторы состоят из изоли­рующей детали , шапки и стержня,что позволяет собирать из отдельных изоляторов гирлянды необходимой длины в зависимости от напряжения ВЛ .

Арматура. С помощью арматуры осуществляется: крепление изо­ляторов и тросов к опорам, проводов к изоляторам; соединение между собой изоляторов, проводов и тросов. Арматура для ВЛ с подвесными изоляторами подразделяется: на натяжную, например, натяжной болтовой зажим,предназначенную для натяже­ния провода и закрепления его на анкерных опорах; подвесную — для крепления проводов к подвесным изоляторам на промежуточных опорах, например, глухой поддерживающий зажим ; сцепную —для сцепления подвесных изоляторов в гирлянду и подвески ее к опоре; защитную — для защиты подвесных изоляторов от повреждениях их дугой электрического разряда и проводов от разрушения вследствие вибрации.

Штыревые изоляторы крепят на стальных крюках типа KB или штырях типа Ш или ШУ.

Воздушные линии сооружаются в соответствии с проектом. Разработке проекта предшествуют изыскательские работы, выполняемые проектной организацией, и производственный пикетаж. Геодезическую разбивочную основу для строительства ВЛ в виде пунктов и знаков, закрепляющих на местности центры опор и ось трассы (производственный пикетаж), выполняет заказчик и передает документацию на эти работы подрядчику не менее, чем за 10 дней до начала строительно-монтажных работ. Разбивочные работы по выносу на местность осей ор, котлованов и фундаментов, а также геометрических размеров выполняет подрядчик.

Перед сооружением и монтажом ВЛ проводятся подготовительные работы, предусматривающие: размещение заказов на оборудование, строительно-монтажные материалы, железобетонные и металлические инструкции; изучение проекта; приемку производственного пикетажа и разработку ППЭР; приемку, хранение и транспортирование оборудования, материалов и механизмов; подготовку трассы к производству строительно-монтажных работ.

Для предотвращения повреждения и своевременной и удобной доставки оборудования и материалов к местам монтажа для их транспортирования должны применяться соответствующие средства и способы перевозки. Для перевозки длинномерных стоек должны использоваться специально оборудованные опоровозы, тракторы с прицепом, металличе­ские санки с поворотными устройствами. Для обеспечения надежной проходимости принятых для транспортирования средств должен быть тщательно обследован весь путь следования грузов.

До начала строительно-монтажных работ на участках трассы ВЛ выполняют временные сооружения в местах размещения прорабских участков и базы складирования материалов и оборудования; сооружают временные подъездные дороги, мосты и монтажные площадки; выру­бают просеки и производят снос строений и реконструкцию инженер­ных сооружений, препятствующих производству работ на ВЛ. Просеки вырубают с целью обеспечения надежной работы ВЛ, исключения случаев падения деревьев на провода, которые могут привести к их повреждению. Размеры ширины просек зависят от высоты деревьев и места прохождения ВЛ (фруктовые сады, парки, заповедники и т. д.). Во всех случаях при выборе направления трассы ВЛ необходимо стре­миться к максимально возможному сохранению зеленых насаждений.

К монтажным работам на воздушных линиях относятся: раскатка проводов и тросов, включая их соединение и подъем на опоры; натяж­ка проводов и тросов, включая их визирование и регулировку стрел провеса; крепление проводов и тросов на изоляторах.

Для успешного выполнения монтажных работ перед началом монта­жа необходимо провести подготовительные работы: проверить наличие необходимых комплектующих изделий и материалов; подобрать необ­ходимые машины и инструменты; проверить трассу; предусмотреть надежную звуковую, зрительную и телефонную связь.

Раскатку проводов и тросовпроизводят двумя способами: с непод­вижных раскаточных станков или с помощью специальных раскаточных тележек или саней. При первом способе барабаны устанавливают неподвижно на раскаточных устройствах (станках,домкратах или козлах), на расстоянии 15—20 м от анкер­ной опоры.

Раскатку проводов производят с помощью тягового меха­низма, движущегося вдоль трассы. После прохода за промежуточную опору на расстояние 40—60 м раскатку останавливают. Провода отцепляют и разносят в положение исходное для подъема на опору.

Затем провода совместно с гирляндами подни­мают на опору с помощью телескопической вышки или монтажного троса и укладывают в раскаточные ролики. Затем про­вода снова прикрепляют к тяговому механизму и раскатывают к сле­дующей опоре, на которой выполняют работы по установке гирлянд и укладке провода в ролики. При втором способе провода и тросы закрепляют на анкерной опоре, после этого раскаточная тележка передвигается к промежуточным опо­рам.Перед передвижением к следующей опоре провода и тросы поднимают на опору Затем аналогичные работы выполняют по схеме. Раскатку проводов и тросов производят только по раскаточным роликам, подвешенным на опорах. При раскатке должны быть приняты меры, исключающие повреждение проводов.

При втором способе раскатки обеспечивается лучшая сохранность проводов и тросов, однако его применение может ограничиваться условиями рельефа местности, а при П- и АП-образных опорах он вообще не применим.

Соединение проводов ВЛ.Способы соединения проводов и тросов зависят от мест соединения и напряжения. В петлях анкерных опор их соединение может осуществляться: термитной сваркой, прессуемыми соединителями; болтовыми зажимами; а в линиях напряжением до 1000 В кроме этого может применяться соединение анкерными, ответ- вительными и плашечными зажимами и овальными соединителями, монтируемыми методом скручивания. Для соединения проводов линий в пролетах используют овальные соединители,монтируе­мые методом обжима или опрессования и дополнительной термитной сваркой концов в петле или с использованием шунта ; овальные соединители,монтируемые методом сплошногоопрессования и соединительные сжимы .

В линиях на напряжение выше 1000В. должно быть не более одного соединения в пролете на каждый провод или трос. Не допускается сое­динений в пролетах припересечении линией улиц, линий связи и сигнализации, железных и автомобильных дорог и т. п.

Натяжение проводов.После окончания работ по раскатке и соеди­нению проводов производят их натяжение. Для этого тракторы, автомо­били или лебедки соединяют такелажным тросом с проводами с по­мощью монтажных клиновых или шарнирных зажимов. Натяжение производят в пролете, ограниченном анкерными или анкерно-угловыми опорами, Во время натяжения следят за подъемом проводов, проходом ремонтных муфт и соединительных зажимов через раскаточные ролики, удаляют с проводов зацепившиеся предметы и грязь.

Стрелы провеса устанавливают согласно проекту, по монтажным таблицам или кривым в соответствии с температурой воздуха. Факти­ческая стрела провеса не должна отличаться от проектного значения более чем на ±5%. При этом габариты до земли и пересекаемых объектов должны соответствовать требованиям СНиП и ПУЭ.

Визирова­ние проводов и тросов ВЛ производят при длине более 3 км в каждой трети анкерного участка, а при длине анкерного участка менее 3 км — в двух пролетах — наиболее отдаленном и наиболее близком от меха­низма, тянущего трос. Визирование начинают со среднего провода — при горизонтальном расположении проводов и с верхнего провода при вер­тикальном.

При визировании провод (трос) подводят сверху к линии визирования, для этого его вначале несколько пере­тягивают (на 0,3—0,5 м), а затем опускают до заданной стрелы прове­са. При этом положение проводов и тросов контролируют измерением тяжения по проводу динамометром или визированием по рейке с по­мощью приспособления, которое струбциной крепится к стойке опоры . Провода (тросы) после визирования крепят на опорах анкерного типа, а затем на промежуточных. Для перекладки проводов и тросов из раскаточных роликов и последующего скрепления их с подвесными изоляторами используют телескопические вышки или подвижные лестни­цы (люльки). Эти операции при применении штыревых изоляторов вы­полняют непосредственно с опор ВЛ.

Штыревые изоляторы монтируют во время сборки опор на штырях или крюках с помощью полиэтиленовых колпачков или пакли, пропитан­ной суриком, а также способом армирования раствором из цемента (40%) и речного песка (50%). Гирлянды подвесных изоляторов целе­сообразно собирать в мастерских или на специальных площадках и доставлять к месту монтажа в готовом виде. Перед монтажом изоляторы тщательно осматривают, проверяют надежность закрепления замков для подвесных изоляторов и сопротивление изоляции, которое должно быть для каждого изолятора не менее 300 МОм.

Техника безопасности.Помимо общих требований безопасности при выполнении монтажных работ на ВЛ должно выполняться следую­щее.

На двухцепных линиях ни одна линия не должна находиться в эксплуатации, т. е. на нее нельзя подавать напряжение и она не должна включаться коммутационным аппаратом. Для защиты персона­ла от воздействия электрических потенциалов, наводимых в проводах и тросах, они должны быть закорочены и заземлены на всех анкерных опорах монтируемого участка.

При приближении грозы работающий персонал должен быть выведен за пределы трассы. В ночное время на ВЛ не должны производиться работы, за исключением монтажа пере­ходов через железные дороги, автострады и т. п. Должна быть обеспе­чена регулировка положения опор оттяжками и расчалками с целью исключения их падения. При работе на высоте монтер должен пристеги­ваться предохранительным поясом к телу опоры или к подъемным ме­ханизмам. Подъем на вновь установленную опору допускается только по специальному разрешению производителя работ. Приспособления и детали, поднимаемые на опору, должны отцепляться от поводка бесконечного каната только после их установки и закрепления.

Не нашли то, что искали? Воспользуйтесь поиском:

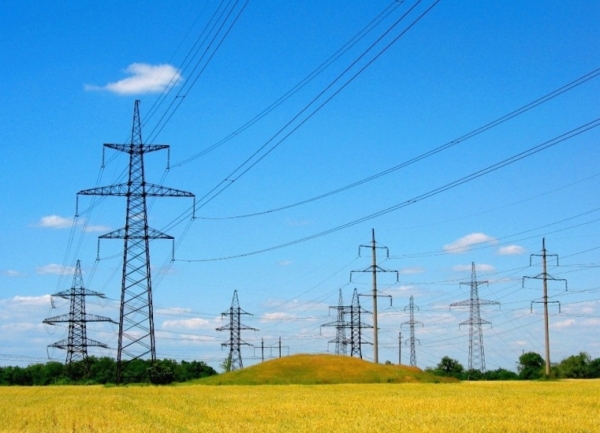

ЛЭП — аббревиатура, расшифровывающаяся как линия электропередач. Это система электрического оборудования, через которую проходит электроэнергия (производится электропередача). Чтобы осуществить качественный монтаж ЛЭП в Московской области, потребуется большое количество спецтехники, профессиональных рабочих и денежных затрат.

Монтаж линий электропередач: этапы работ

Монтаж ЛЭП проходит в два этапа: сначала ведутся подготовительные работы и далее непосредственно сама установка.

Во время подготовительных работ специалисты:

• знакомятся с районом, через который проходят трассы;
• осуществляют разбивку трассы;
• рубят просеки;
• вырывают котлован.

Непосредственно во время проведения работ по монтажу специалисты:

• развозят опоры по местам;
• собирают их;
• монтируют;
• устанавливают изоляторы, провода и тросы.

Особенности монтажа воздушных и кабельных ЛЭП 10/0,4 к

В большинстве случаев электрические сети, которые расположены на открытых участках, выполняют воздушными линиями.

В этом случае промежуточные опоры специалисты устанавливают на прямых участках трассы воздушной линии. Угловые опоры устанавливаются там, где трасса воздушной линии изменяет своё направление. Анкерные опоры должны быть установлены на пересечениях электрических сетей с какими-либо сооружениями. Концевые опоры устанавливаются в начале и конце воздушной линии, а перекрестные — в местах, где линия пересекается в различных направлениях.

Что касается кабельных линий, то их прокладывают таким образом, чтобы возможность возникновения механических напряжений и повреждений была исключена. Укладываются они с запасом в 1%-2%, чтобы компенсировать возможные смещения почты, а также температурные изменения как в самих кабелях, так и конструкциях, по которым их прокладывали.

В траншеях и сплошных поверхностях внутри помещений делают запас кабеля «змейкой», то есть волнообразной его укладкой. А если говорить про кабельные конструкции, то запас оставляют в виде стрелы провеса. Ни в коем случае не допускается создание запаса в форме витков.

Преимущества сотрудничества с «ЭНЕРГОГАРАНТ»

Компанией «ЭНЕРГОГАРАНТ» осуществляется монтаж ЛЭП в Московской области. Мы готовы гарантировать своим клиентам качественные услуги по адекватной стоимости.

1. Профессиональные рабочие

Любая ошибка во время монтажа может привести к большим задержкам в работе и крупным финансовым затратам. Чтобы исключить возникновение проблем, наша компания набрала в команду исключительно профессионалов, гарантирующих качество.

2. Адекватная стоимость

Будем честны, монтировать ЛЭП — дорого. Но даже на этом можно сэкономить свои деньги, если обратиться в компанию «ЭНЕРГОГАРАНТ». Мы не делаем наценок и гарантируем адекватную стоимость, соответствующую качеству.

3. Наличие необходимого оборудования

В нашем арсенале есть всё необходимое для монтажа линии электропередач в Московской области. Всю работу мы берём на себя, а вам лишь останется недолго подождать результат.

Возникли вопросы? Обратитесь к специалистам компании «ЭНЕРГОГАРАНТ», и мы на них обязательно ответим!

Источник: englishpromo.ru

Безопасное расстояние от ЛЭП до жилого дома: минимальные допустимые нормы СанПиН 2022

Подстанция (ПС) — это установка, которая преобразует электроэнергию и распределяет ее между потребителями. В зависимости от предназначения, она понижает или повышает выходное напряжение. Прежде чем приступить к строительству подстанции, необходимо разобраться в ее типах и особенностях.

Подстанция Подстанция

Назначение электрической подстанции

Главная цель подстанции — организация энергоснабжения. Она принимает и распределяет электроэнергию по потребителям с требуемым параметром тока, а также упрощает управление и обслуживание энергосистемы.

Чаще всего электросети делят на районы с собственными трансформаторными подстанциями, к которым прикрепляют свои диспетчерские и ремонтные службы. Поэтому электроустановка — важный составной элемент системы обеспечения энергией, который одновременно решает несколько задач:

• уменьшает потерю мощности;
• гарантирует потребителю постоянство напряжения;
• осуществляет глубокий ввод высокого напряжения в центр нагрузки.

Подстанция состоит из:

• распределительных устройств;
• трансформаторов;
• модулей управления;
• вспомогательных приборов для защиты и контроля.

Монтаж осуществляют по утвержденным проектам поэтапно. В зависимости от номинального значения мощности и типа, ПС может быть компактным или масштабным сооружением.

Вред для здоровья от линии ЛЭП

Однако напряжение в 10 кВ считается безопасным для человека. Оно создает фон, не превышающий по плотности 10 мкТл (измеряется в микротеслах). Для сравнения, магнитное поле Земли составляет 30–50 мкТл.

Запрещается в охранной зоне ЛЭП

От создаваемого ВЛ излучения оно отличается постоянным или плавно изменяющимся значением. По ЛЭП проходит ток с частотой 50 Гц – это означает, что за секунду ток 50 раз меняет свое направление, происходит полное колебание – волна переменного тока. С такой частотой меняется и величина излучаемого магнитного поля.

Отметим, что наибольшее значение природных колебаний достигает 40 Гц. При постоянном нахождении в зоне магнитных волн с большими показателями в организме человека происходят сбои. Это возможно не только при длительном стоянии под ЛЭП, но и рядом с домашними электроприборами, особенно тепловыми. Ущерб от близкого расположения ВЛ можно сопоставить с вредом для здоровья, наносимым феном, холодильником, стиральной машинкой или ноутбуком.

В странах Евросоюза принято считать, что если напряжение в проводах линии электропередачи выше 35 кВ и квартира расположена ближе, чем нормативный размер охранной зоны плюс 20 м, то, согласно нормам здравоохранения Объединенной Европы, такое соседство может повлечь ряд заболеваний нервной и сердечно-сосудистой систем.

Нормативные отступы от опор

Расстояние от ЛЭП и возможный вред для здоровья в подобном случае имеют абсолютную зависимость. Стройка жилья в Европейском Союзе разрешается на дистанции 20 метров от санитарно-охранной зоны, если взять ее величину из российских норм ПУЭ.

Общероссийские нормы расстояния до жилых домов прописаны выше в данной статье.

Ниже представлена таблица европейских нормативов.

Напряжение, кВ	Охранная зона по ПУЭ, м	Норма ЕС для строительства, м
35	15	35
110	20	40

Необходимо обратить внимание, что участок под ИЖС или дачу частично может находиться ближе к высоковольтной линии, чем минимальное расстояние до жилого дома. В техническом паспорте эта полоса указывается как зона обременения. На этой земле можно сажать огород, сад и ставить забор. Нельзя строить дом и сооружать подсобные помещения. Место для отдыха во дворе следует оборудовать подальше от ЛЭП.

Этапы строительства ПС

Мероприятия по строительству подстанции разделяют на 3 стадии:

1. Подготовительная. На данном этапе осуществляют проектирование, подбирают оборудование и перевозят требуемые элементы
2. Строительство объекта по заранее утвержденному плану
3. Пуско-наладочные работы

В зависимости от вида подстанции и ее назначения, этапы строительства могут отличаться.

Пуско-наладочные работы подстанции

Источник: https://nipt.ru

Монтаж линий электропередач: этапы работ

Монтаж ЛЭП проходит в два этапа: сначала ведутся подготовительные работы и далее непосредственно сама установка.

Во время подготовительных работ специалисты:

• знакомятся с районом, через который проходят трассы;
• осуществляют разбивку трассы;
• рубят просеки;
• вырывают котлован.

Непосредственно во время проведения работ по монтажу специалисты:

• развозят опоры по местам;
• собирают их;
• монтируют;
• устанавливают изоляторы, провода и тросы.

Планирование подстанций

В первую очередь подрядчик изучает потребности клиента. В техническом задании прописывают информацию о:

• нагрузке;
• стоимости;
• параметрах ПС;
• требованиях к участку;
• сроках строительства;
• подборе составного оборудования.

Важное условие проектирования — учет действующих и прогнозируемых параметров электрической сети и нагрузок по потребителям. Это важно, так как электроустановку монтируют не отдельно, а совместно с общей системой снабжения.

Конфигурации сетей диктуют параметры ПС:

• возможность питания потребителей при отключении отопительных систем в летний период;
• плотность суммарной и удельной нагрузки (учитывая коэффициенты перезагрузки и загрузки станции);
• необходимость в резервировании питания во время предела, когда выходит из строя генератор, присоединенный к ГРУ (главному распределительному устройству);
• собственные необходимости ПС.

После сбора информации инженеры формулируют требования к электрической подстанции и подготавливают технико-экономические обоснования. Итог проектирования — создание проекта по строительству ПС, который сочетает технологичность, экономичность, надежность и современное оборудование.

ЭКСПЛУАТАЦИЯ ВЛ

3.1. При эксплуатации ВЛ выполняются следующие виды работ:

3.1.1. Включение ВЛ в работу.

3.1.2. Отключение ВЛ с переводом на резервную линию при техническом обслуживании или проведении ремонтов.

3.1.3. Включение и выключение линии производится по письменной заявке диспетчеру электрических сетей …..

3.2. Эксплуатация ВЛ заключается в проведении технического и оперативного обслуживания, текущего и капитального ремонтов.

3.3. Оперативное обслуживание проводится при аварийном отключении ВЛ, при выводе линии в ремонт, при выводе линии в резерв.

3.4. Текущий ремонт проводится для обеспечения работоспособности электрооборудования и аппаратов и производится не реже 1 раза в год.

3.5. Капитальный ремонт ВЛ заключается в проведении комплекса мероприятий по поддержанию и восстановлению первоначальных эксплуатационных показателей и параметров ВЛ. При капитальном ремонте дефектные детали и элементы заменяются либо на равноценные, либо на более прочные, улучшающие эксплуатационные характеристики ВЛ.

3.6. Капитальный ремонт ВЛ на железобетонных опорах должен выполняться не реже 1 раза в 10 лет.

3.7. Для охраны ВЛ устанавливается охранная зона, в виде участка земли, ограниченного параллельными прямыми, отстоящими на 2 м. с каждой стороны от проекций крайних проводов на поверхности земли при неотклоненном их положении.

Выбор площадки

Площадку под подстанцию выбирают значительного размера, так как для изоляции токопроводящих частей и безопасности необходимо соблюдать между элементами конструкции большое расстояние. На участке не должно быть препятствий:

• антропогенных;
• природных.

Для обеспечения безопасности при строительстве исключают заболоченные местности. Участок должен быть максимально удален от жилых зон, чтобы не причинять вред здоровью людей и окружающей среде.

Определяют подходящую площадку, ориентируясь на акты:

• по охране окружающей среды;
• земельного и водного законодательства;
• по природопользованию.

При выборе участка изучают:

• схему развития сетей района или предприятия;
• картосхемы городской, а также районной планировки;
• методические указания по выбору участка для подстанции до 35 кВт и более.

Также специалисты используют методы технико-экономических сравнений всех вариантов.

При выборе площадки руководствуются обоснованными принципами использования земель, учитывая планируемое развитие объекта в будущем. Размещая подстанцию, оставляют возможность подведения воздушной линии электропередачи по коридорам необходимой ширины.

Кабельные (подземные) ЛЭП

Кабельные линии электропередач (КЛЭ) – линии транспортировки электроэнергии под землей или водоемами (в траншеях) и в инженерных сооружениях (шахтах, каналах, камерах, трубах, эстакадах, галереях, колодцах, перекрытиях).

Такие магистрали обычно короче воздушных линий, чаще используются в густонаселенных городах, промышленных и природоохранных зонах.

В состав такой КЛЭ входят:

– кабельные линии в надежной изоляции (нефтяное масло, ПВХ, каучук, сшитый полиэтилен, пропилено-каучук);

– соединительные, стопорные и торцевые муфты;

– системы защиты, контроля и аварийной сигнализации.

До начала строительства ЛЭП любой мощности и способа прокладки проводятся обязательные изыскательские мероприятия (разметка опор на местности и производственный пикетаж, подбор кабеля и оборудования, расчеты мощности и подготовка технического задания для проектирования).

После этого сертифицированные инженеры со СРО и необходимыми допусками к проектированию выполняют проект и готовят комплект инженерно-проектной документации. Проект проходит согласование в соответствующих энергонадзорных органах и техническую экспертизу.

Тонкости вертикальной планировки строительства подстанций

Используя вертикальную планировку территории, применяют:

• сплошную систему планирования, выполняя работы на всей территории участка;
• местную (выборочную) систему, проводя работы на участке с расположенными зданиями, сохраняя естественный рельеф на оставшейся территории.

Выборочную систему используют на территории со скальным грунтом, где необходимо сохранять деревья. При вертикальной планировке чаще всего применяют естественный рельеф с нулевым балансом земляных масс.

В таблице указаны допустимые уклоны поверхности вдоль ячеек открытых распределительных устройств:

Грунт	Максимально допустимый уклон
Глинистый	0,05
Песчаный	0,03
Вечномерзлый	0,03
Легкоразмываемый	0,01
Посадочный (второго типа)	0,005

На горной и пересеченной местности планируют участок террасами. Их сопряжение проводят откосами. Если условия стесненные, то их заменяют подпорными стенками, высотой не более 2,5 метра.

Подстанция на горной местности

Источник: https://www.fsk-ees.ru

Подготовительные работы

После того, как проект утвердили, приступают к непосредственной подготовке к монтажу ПС. Для этого:

• подготавливают расписание доставки частей оборудования и конструкции;
• на территории оборудуют место для хранения модулей и трансформаторов;
• определяются с видом транспорта, который будет перевозить трансформаторы и другие части конструкции;
• проверяют подъездные пути и состояние мостов;
• изучают допустимые габариты транспортных средств, которые разрешены знаками дорожного движения на пути следования.

После этого приступают к планированию территории на месте будущей подстанции. На первом этапе заливают фундамент. Чаще всего выбирают компанию, которая предоставляет комплексное обслуживание: проектирует, выполняет земельные работы, доставляет оборудование и осуществляет монтаж.

Следующие этапы строительства определяют по типу и размеру электрической подстанции. Все работы производят по утвержденному плану.

ТЕХНИЧЕСКИЕ МЕРОПРИЯТИЯ

5.1. Для подготовки рабочего места при работах на ВЛ должны быть выполнены следующие технические мероприятия:

а) произвести необходимые отключения и принять меры, препятствующие подаче напряжения на место работы вследствие ошибочного или самопроизвольного включения коммутационной аппаратуры.

б) проверить отсутствие напряжения на токоведущих частях, которые должны быть заземлены для эащиты от поражения электрическим током.

в) установить переносные заземления.

г) вывесить предупреждающие и предписывающие плакаты, оградить при необходимости рабочие места и оставшиеся под напряжением токоведущие части.

Классификация подстанций

Тип подстанций определяют, исходя из параметров и предназначения по:

• функциям (повышающая или понижающая подстанция);
• номиналу (максимальное или минимальное напряжение сети);
• мощности и числу трансформаторов;
• нахождению ПС, исходя из всей сети;
• методу присоединения;
• количеству ступеней, по которым проходит пониженное напряжение.

Чтобы определиться с алгоритмом дальнейших действий по монтажу подстанции, необходимо учесть ее конструкцию, которая бывает трех видов.

Мачтовая трансформаторная подстанция

Мачтовая трансформаторная подстанция (МТП) бывает закрытая и открытая. Во время монтажа все оборудование располагается на опорах воздушной ЛЭП. Для обеспечения ее целостности и безопасности (без применения дополнительного ограждения) подбирают оптимальную высоту установки.

Открытая подстанция состоит из:

• шкафов, выполненных из металла, в которых находятся элементы для подключения к сети с высоким напряжением (6, 10 или 35 кВт);
• модулей распределительных блоков.

В закрытой подстанции такие же составные части монтируются в здании.

Блок, в котором сосредоточено оборудование для приема и распределения энергии, называется РУ (распределительное устройство). Модуль содержит:

• несколько коммутационных аппаратов;
• оборудование для защиты;
• устройства автоматики;
• измерительные приборы;
• шины соединения;
• вспомогательную аппаратуру.

Чаще всего в МТП используют комплектные распределительные устройства, которые располагаются на открытом воздухе. Их относят к наружному типу. Также бывают и закрытые РУ.

Применение комплектных распределительных устройств помогает минимизировать время строительства, сэкономить трудозатраты, повысить безопасность во время эксплуатации и обслуживания подстанции.

Мачтовая трансформаторная подстанция

Источник: https://www.brd24.com/

Закрытая подстанция

Закрытая подстанция — это отдельное кирпичное строение. Чаще всего его возводят в 1 или 2 этажа. Фундамент обычно делают из блоков, а также допускается применять ленточную бутобетонную заливку. Для перекрытий используют сборные железобетонные панели. В сооружении устанавливают:

• силовые трансформаторы;
• щиты низкого напряжения;
• модули РУ.

Закрытые подстанции строят для потребителей, требующих большое количество мощности. Например:

• сельскохозяйственный комплекс;
• птицефабрика;
• промышленное предприятие.

Иногда подстанцию закрытого типа монтируют в здании объекта, к которому ее подключают. Для этого подготавливают четыре помещения: каждое из них должно иметь отдельных вход, располагающийся с улицы. Комнаты запирают на замок, для ограничения доступа посторонним людям.

Чтобы во время строительства и монтажа конструкции была обеспечена безопасность, делают заземление. Процедуру осуществляют совместно с каждым металлическим корпусом, кожухом аппаратуры и обмоткой самого низкого напряжения.

Источник: https://orelgrad.ru/

Комплектная подстанция (КПС)

Электрическая установка поступает с завода собранной или подготовленной для строительства.

В таблице указаны преимущества КПС:

· сокращается время монтажа;

· новый объект быстрее вводится в эксплуатацию.

· работы по обслуживанию не потребуют трудоемкого демонтажа, а также отключения электроприемников.

Чаще всего комплектные подстанции устанавливают для понижения напряжения потребителей:

• бытовых;
• промышленных;
• коммунальных.

Подстанции данного типа бывают нескольких видов, которые зависят от:

• расположения;
• первичного напряжения;
• схем подключения;
• числа трансформаторов;
• адаптации к климату;
• параметров трансформаторов;
• метода установки.

Поставляют подстанцию с завода в составе отдельных блоков. В каждой части предусмотрены отверстия, предназначенные для крепления и установки. Компания, которая занимается монтажом, обустраивает фундамент, проводит сборочные работы, затем запускает подстанцию и налаживает работу оборудования. В комплекте идут системы вентиляции, связи, отопления, освещения.

Источник: https://tdenergo.ru/

Особенности строительства подстанций в зависимости от вида

Монтаж конструкции напрямую зависит от вида подстанции, которая бывает мачтовой, закрытой и комплектной. У каждой есть свои особенности.

Мачтовые

Мачтовая подстанция — наиболее компактная из всех конструкций. Для установки используют железобетонные и деревянные опоры. Форму конструкции определяет мощность. Бывают подстанции:

• А-образные;
• АП-образные;
• П-образные.

По расположению в электрической сети мачтовые ПС бывают концевыми или тупиковыми. Чтобы удобно было их обслуживать, устанавливают площадку с лестницей. Конструкцию всегда держат под замком.

Закрытые

Монтаж закрытой подстанции проходит в несколько этапов:

• транспортировка составных частей на участок;
• установка на фундамент блоков;
• крепление болтами;
• электроподключение модулей;
• прокладывание сборных шин;
• подсоединение кабелей;
• настройка и проверка.

Прежде чем устанавливать закрытую подстанцию, подготавливают помещения. Для этого в комнатах проводят отделочные работы, делают необходимые отверстия, проемы и кабельные каналы, соблюдая условия, указанные в чертежах. При размещении подстанции необходимо 4 помещения для:

• РУ высокого напряжения;
• двух силовых трансформаторов;
• РУ низкого напряжения.

Для всех преобразователей обустраивают фундамент. Затем, используя погрузочные механизмы, поднимают и устанавливают трансформаторы.

Комплектные

В список работ во время строительства входят:

• транспортировка;
• прием оборудования на участке;
• сопоставление по уровню;
• крепежные работы;
• сварка основания с модулями;
• подключение электричества;
• пусконаладочная работа.

Методы доставки определяют, исходя из габаритов подстанции и возможностей участка. Необходимо убедиться, что у площадки есть несколько подъездных путей. Лучший вариант транспортировки — обеспечивающий сохранение груза без промежуточной выгрузки.

Подготавливают помещения так же, как и при монтаже закрытой подстанции. Перемещение каждого блока производят с максимальной аккуратностью, используя специальную технику и подъемные механизмы. Основание делают из нескольких ЖБИ блоков или стоек.

После завершения монтажа КТП осуществляют заземление необходимых элементов. Затем запускают и налаживают работу оборудования. Каждый этап проводят при соблюдении техники безопасности.

Минимальное расстояние от ЛЭП и излучение

Во время движения по проводам заряженные частицы создают электромагнитное поле. Вид электрического тока определяет свойства излучения. Он может быть как постоянным, так и переменным. Частая смена электрического тока с плюса на минус и обратно способствует смене величины поля в несколько раз чаще.

Поздней ночью

Давно известно, что воздействие электромагнитного излучения негативно влияет на физическое состояние человека, как и облучение радиацией. Наблюдения по воздействию магнитных излучений на человека и живую окружающую среду начали проводить в начале 80 годов.

По результатам исследования в различных государствах ВОЗ – Всемирная организация здравоохранения установила максимально допустимые нормы излучений в герцах за единицу времени.

В Российской Федерации и иных государствах были утверждены нормативные акты, запрещающие промышленное и гражданское строительство на близком расстоянии от ЛЭП.

Люди, продолжительное время присутствовавшие в зоне мощного поля, в последствии замечали у себя болезни онкологического характера, сердечные заболевания. Молодые девушки сталкивались с бесплодием. У мужчин развивались заболевания мочеполовой системы. Зачастую проявлялась хроническая усталость. Статистически уменьшалась продолжительность жизни в городах и селах.

Обустройство территории

Ограждают территорию подстанции в объеме, который предусмотрен проектом на расчетный период. Территорию участка, предусмотренную для последующего расширения, оговаривают в проекте и оформляют как не подлежащую застройке. Ограждать ее не надо. Разрешается использовать территорию под сельскохозяйственные нужды.

Свободную от застройки территорию озеленяют, засевая травами. Площадь ОРУ (открытого распределительного устройства) засыпают щебнем; допускается использовать гравий. За пределами ОРУ разрешено высаживать деревья и кустарники.

Чтобы обеспечить доступ дежурного персонала для обхода подстанции, на территории открытого распределительного устройства сооружают простые конструкции и пешеходные дорожки. Если ПС размещают в лесном массиве, то в обязательном порядке производят вырубку леса.

Обустройство территории подстанции

Источник: https://kashira.ru

Отвод атмосферных вод

Воду отводят с площадки поверхностным методом, предварительно согласовывая систему с заинтересованной организацией. Трансформатор оборудуют системой аварийного маслосборника и маслостока. Дождеприемники используют только при условии технико-экономических обоснований.

Отметка пола первого этажа должна быть выше границы участка, который примыкает к сооружению, не меньше, чем на 15 сантиметров. Если подстанцию устанавливают на подтопляемых или заболоченных территориях, то предусматривают защиту от затопления.

Чтобы предотвратить заливание территории атмосферными осадками, которые притекают с нагорных сторон, устанавливают водозащитные сооружения (нагорные канавы).

Необходимые документы для запуска подстанции

Монтаж подстанции завершают оформлением актов, которые соответствуют требованиям нормативно-технической документации. После их подписания на объект отправляют бригаду наладчиков, которые:

• проверяют подключение оборудования;
• проводят испытания подстанции в условии реальной работы.

Во время работы наладчики проверяют:

• правильно ли подключено высоковольтное и низковольтное оборудование;
• каждую цепь учета;
• установку сигнализации;
• релейную защиту;
• автоматику.

Если все показания соответствуют проекту, то в протокол выполненных работ вносят результаты испытаний и измерения.

Чтобы ввести объект в эксплуатацию застройщику необходимо обратиться в федеральный орган исполнительной власти. Также разрешается подавать документацию в орган местного самоуправления, который выдал разрешение на строительство.

Необходимый пакет документов включает:

• проектную документацию;
• разрешение на строительство;
• заключения экспертизы проектных документов;
• правоустанавливающую документацию на земельный участок;
• акт приемки монтажных, строительных, пусконаладочных работ;
• технические документы на комплектующие и материалы, которые предусмотрены договором на поставку;
• градостроительный план площадки;
• заявление о выдаче разрешения на ввод подстанции в эксплуатацию;
• протокол измерения и испытания.

Разрешение на ввод в эксплуатацию — это документ, удостоверяющий:

• выполнение монтажа в полном объеме, согласно разрешению строительства;
• соответствие построенной конструкции градостроительному плану и проектной документации, соответствующей Градостроительному кодексу.

После утверждения документов разрешается официально вводить подстанцию в эксплуатацию. На устройство подают номинальное напряжение, а конструкция переходит в распоряжение пользователя.

Преимущества сотрудничества с «ЭНЕРГОГАРАНТ»

осуществляется монтаж ЛЭП в Московской области. Мы готовы гарантировать своим клиентам качественные услуги по адекватной стоимости. Наши плюсы 1. Профессиональные рабочие Любая ошибка во время монтажа может привести к большим задержкам в работе и крупным финансовым затратам.

Чтобы исключить возникновение проблем, наша компания набрала в команду исключительно профессионалов, гарантирующих качество. 2. Адекватная стоимость Будем честны, монтировать ЛЭП — дорого. Но даже на этом можно сэкономить свои деньги, если обратиться в . Мы не делаем наценок и гарантируем адекватную стоимость, соответствующую качеству.

3. Наличие необходимого оборудования В нашем арсенале есть всё необходимое для монтажа линии электропередач в Московской области. Всю работу мы берём на себя, а вам лишь останется недолго подождать результат. Возникли вопросы? Обратитесь к специалистам , и мы на них обязательно ответим!

Стоимость строительства подстанций

Стоимость монтажа подстанции зависит от:

• выбранного вида оборудования;
• сложности проектной документации;
• объема выполняемых работ;
• особенности площадки.

Выгоднее всего заказывать , так как получится сэкономить время и упростить процесс взаимодействия. При выборе одной компании заказчик будет уверен, что работы осуществятся оперативно и последовательно.

При выборе подрядчика обращайте внимание на:

• профессиональный опыт специалистов (оценивайте его по выполненным проектам);
• стаж руководителя, осуществляющего контроль над работами;
• соответствующие допуски сотрудников к выполняемым задачам.

Помните, что в каждом случае нагрузка и функционирование подстанции отличаются. Поэтому важно уделять повышенное внимание этапам подготовки и составления проектов. Благодаря современным технологиям получается просчитывать все нюансы и устанавливать подстанцию в запланированные сроки без изменения инженерного вида. Это повышает время эксплуатации, безопасность и надежность конструкции.

ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

6.1. Все работы на ВЛ, за исключением осмотров, производятся только по наряду-допуску.

6.2. Надеть, полагающуюся по нормам и находящуюся в исправном состоянии спецодежду, спецобувь и другие средства индивидуальной защиты.

6.3. Перед каждым применением следует:

6.3.1. В очках проверить исправность очковых стекол (при наличии трещин, cколов, царапин пользование ими не разрешается), отрегулировать натяжение наголовной ленты.

6.3.2. Перед каждым применением осмотреть диэлектрические перчатки, обратив внимание на отсутствие механических повреждений, загрязнения и увлажнения, а также наличие проколов путем скручивания перчаток в сторону пальцев, проверить по штампу не истек ли срок очередного испытания. Диэлектрические перчатки испытываются 1 раз в 6 месяцев.

6.2.3. Галоши диэлектрические осмотреть с целью обнаружения возможных дефектов (отслоения облицовочных деталей или подкладки, наличие посторонних жестких включений). Диэлектрические галоши испытываются 1 раз в год.

6.3.4. Инструмент (отвертки, плоскогубцы, пассатижи, кусачки) осмотреть, изолирующие покрытия не должны иметь дефектов, которые приводят к ухудшению внешнего вида и снижению механической и электрической прочности. Запрещается пользоваться неисправными защитными средствами, а также, если истек срок очередного испытания, указанный на штампе. Инструмент испытывается 1 раз в год.

6.4. Переносить инструмент к рабочему месту только в специальной сумке или ящике. Переносить инструмент в карманах спецодежды или в руках запрещается.

6.5. Следить за тем, чтобы руки, одежда и обувь всегда были сухими. Помните, что работа связана с электрическим током.

6.6. Обо всех замеченных недостатках на данном рабочем месте поставить в известность мастера и лицо, ответственное за безопасное производство работ, и до их указаний к работе не приступать. Самому устранять какие-либо недостатки, если это не входит в круг ваших обязанностей, запрещается.

6.7. Подниматься на опору разрешается членам бригады:

а) с группой по электробезопасности III при всех видах работ до верха опоры;

б) с группой не ниже II при работах со снятием напряжения -до верха опоры, а при работах без снятия напряжения вдали от токоведущих частей, находящихся под напряжением, — не выше 2 м. до уровня нижних проводов;

в) с группой I при всех видах работ – не выше 3 м. от земли (до ног);

6.8. При работе на стойке опоры располагаться следует таким образом, чтобы не терять из виду ближайшие провода, находящиеся под напряжением;

6.9. При работе на опоре следует пользоваться предохранительным поясом и опираться на оба когтя (лаза) в случаях их применения;

6.10. При производстве работ с опоры, телескопической вышки без изолирующего звена или с другого механизма для подъема людей расстояние от человека или от применяемых им инструмента и приспособлений до проводов ВЛ, радиотрансляции, телемеханики должно быть не менее 0,6 м. Если при работах не исключена возможность приближения к перечисленным проводам на меньшее расстояние, они отключаются и заземляются на месте производства работ.

6.11. Работа, связанная с непосредственным прикосновением к проводу, находящемуся под напряжением, допускается при условии изоляции человека от земли посредством изолирующих устройств;

6.12. Запрещается работать на ВЛ, находящихся под напряжением, при тумане, грозе, дожде, снегопаде, в темное время суток, а так же при ветре, затрудняющем работы на опорах;

6.13. При осмотре ВЛ подниматься на опору или конструкцию запрещается;

6.14. Чистку арматуры с телескопической вышки без изолирующего звена разрешается выполнять по наряду со снятием напряжения с проводов производителю работ или члену бригады с группой не ниже III ;

6.15. При расчистке трассы от деревьев производитель работ обязан перед началом работы предупредить всех членов бригады об опасности приближения к проводам ВЛ сваливаемых деревьев, канатов и.т.п.

6.16. Стоять со стороны падения деревьев и залезать на спиливаемые деревья запрещается;

6.17. В случае падения дерева на провода запрещается до снятия напряжения с ВЛ приближаться к дереву на расстояние менее 8 м.

Источник: xn—-8sbfgfabaxdqfhe0alq4avqe0hl1lsa.xn--p1ai
