Как сделать строительные леса своими руками – фото, видео. На этапе строительства, ремонтных работ и при обслуживании коттеджа/частного дома иногда приходится работать на высоте. При помощи обычной приставной лестницы производить работы не всегда удобно, а иногда и вовсе невозможно.
Выходом из такой ситуации — будут строительные леса своими руками.
Деревянные строительные леса
Общие сведения
Строительные леса из металла будут в раз надежнее и долговечнее, но часто такие конструкции делают из дерева, так как это дешевле. Работать с древесиной сможет каждый, и все, что вам потребуется – это гвозди или саморезы, пила, отвертка, молоток или шуруповерт. Как видите, набор инструментов небольшой и найдется в доме у каждого, а если чего-то и не будет, на покупке нужного инструмента не уйдет много денег.
Леса своими руками, как смонтировать одному.
Металл же сложнее в этом плане. Для изготовления металлических строительных лесов своими руками потребуется определенный навык, а так сварочный аппарат и хотя бы базовое понятие того, как правильно варить швы. Именно по этой причине в 85% случаев леса делают из дерева.
Материалы
Понятно, что подмостки (строительные леса) нужны на небольшой срок, но изготовление требует использовать древесину высокого качества и с минимальным количеством сучков. Некоторые строители рекомендуют делать леса из древесины ели, так как в отличие от сосны ее сучки расположены единично и почти не влияют на конечную прочность доски. Но еловых досок почти ни у кого нет, а вот сосновых более чем достаточно.
Из них тоже можно делать строительные леса, но перед этим потребуется проверить материал очень тщательно (хотя бы те доски, которые идут на настил и стойки). Для этого нужно сложить два столбика (по 3-4 кирпича друг на друга, 2 строительных блока, 2 валуна и другое).
При проверке досок, которые в длину по 3 метра между ними должно быть расстояние по 2,5 метра. На столбики укладывают доску, а после встают на середину и прыгают на ней. Если доска имеет слабые места, она треснет или даже сломается. Если выдержала – можно использовать.
Теперь о толщине. Выбирать толщину досок для лесов следует из того, какой будет конструкция, расстояние между стоек и предполагаемая нагрузка. Единственное, что следует отметить, это то, что для настила и стоек чаще всего используют доски с толщиной в 4-5 см, а для укосин доски с толщиной 2,5-3 см. Такие доски можно будет использовать и после разборки лесов в строительных работах, если получится не повредить ее при разборке.
Саморезы или гвозди
Наверное, и через 100 лет будут идти споры о том, что лучше – гвозди или саморезы, но в конкретно этом случае все усугубляется тем, что работы будут производиться на высоте и поэтому конструкция должна быть надежной. В этом случае гвозди будут оптимальным вариантом. Дело в том, что их делают из мягкого металла и при нагрузке они могут погнуться, но не сломаться.
В отличие от них, саморезы делают из закаленной стали, которая хрупкая и при ударных или переменных нагрузках они попросту сломаются. Это критично для строительных лесов, потому что есть случаи, когда они ломались. Но речь шла о «черных» саморезах. Есть еще и анодированные желто-зеленого цвета, которые не настолько хрупкие и смогут выдержать нагрузки.
Если вы всерьез обеспокоены надежностью, лучше использовать гвозди для изготовления строительных лесов своими руками. Но их не любят из-за того, что по окончанию работ разобрать соединение без потерь и быстро не получается, так как древесина будет повреждена.
При самостоятельной работе поступите так – соберите все на анодированных саморезах. Если конструкция получится правильной и удобной, подстрахуйтесь, вбив по парочке гвоздей в каждое соединение. Для того, чтобы в будущем древесина не была повреждена, можно положить под гвозди обрезки тоненьких досок, а на протяженном пролете можно использовать и целые доски, но с небольшой толщиной. При разборке вы сможете расщепить их и легко вынуть гвозди.
Конструкционные особенности
Для различных видов работ потребуются разные по виду подмостки и строительные леса. Для работ с материалами малого веса не нужна высокая несущая способность. В таком случае можно сделать приставные подмостки или конструкцию в виде конверта. Для отделки фронтонов или просто наружной отделке одноэтажного невысокого дома допустимо использование строительных козлов, и на их перекладины укладывают настил. Если нельзя ничего опирать на стены, можно использовать козлы с досками настила, уложенными на перекладины.
Для укладки кирпичных стен или строительных блоков, отделки фасада камнем или кирпичом потребуются полноценные строительные леса. Строительные леса из древесины можно сделать более жесткими, если использовать раскосы и упоры.
Как правило, такие конструкции не крепят к стенам, а фиксируют на упорах, которые будут подпирать стойки. Давайте поговорим о каждом виде по отдельности.
Подмостки приставного типа
Конструкция получила свое название из-за того, что их просто прислоняют к стене, а не крепят. Удерживаются они за счет упора. Чем больше нагрузить эти строительные леса, тем прочнее они будут стоять. Есть два вида конструкции, которые выполнены по форме буквы «Г», но они развернуты в разные стороны.
На первом рисунке надежная и простая конструкция подмостей. Их единственным недостатком является то, что их нельзя регулировать по высоте. Будет удобно подшить свес кровли, почистить или установит водосток, в общем все работы, которые не имеют большой разброс высоты. Некоторые даже смогли приспособить такие подмостки для строительства дома из бруса.
По ребрам упоров будет удобно поднимать или закатывать бревна. Они достаточно надежные, так как могут выдержать на себе бревно 11 метров и трех человек в придачу.
На втором рисунке изображены армянские строительные леса или подмостки-конверт. Эта конструкция тоже надежная и простая, хотя на первый взгляд и не скажешь. Но все же это проверено тысячами людей, которые использовали их при строительстве. Это привлекательно те, что требуется минимальное количество строительных материалов, и произвести сборку/разборку/транспортировку можно за несколько минут. Главное, это изготовление треугольников, а установка на нужной высоте не отнимет много времени – поднять треугольники, подпереть балкой, которую после требуется зафиксировать в земле.
На то, чтобы изготовить треугольники, используют доску с толщиной в 4-5 см и шириной 10-15 см. Вертикальная часть может быть длинной, чтобы было удобно поднимать за нее подмостки на требуемую высоту. Перекладина сверху должна быть в длину от 0.8 до 1 метра, и на нее будут уложены доски настила. Они тоже будут в толщину 5 см, а в ширину – чем больше, тем лучше, желательно 15 см.
При изготовлении уголков расположите стык таким образом, чтобы горизонтальная доска была сверху. Для повышения надежности используйте металлические накладки в виде уголка. Но если вы будете устанавливать уголок при помощи прибитых с двух сторон трех укосин, в этом нет необходимости. Установка треугольников производится на каждый метр.
Если получается, их прибивают к фасаду, а если нет, вся надежда на силу тяжести. Основная нагрузка в такой конструкции идет на упорную доску, которую ставят под углом и она упирается одним концом в землю, а другим в верхнюю часть треугольника.
Упоры должны быть сделаны из бруса или доски с толщиной не меньше 5 см, трубы не меньше 7,6 см в диаметре или сечения (для профилированных труб не менее 5*4 см). Во время установки упора его следует ставить точно в угол, забить в землю, дополнительно зафиксировать и вбить клинья. Для исключения риска бокового сдвига, установленные упоры следует зафиксировать несколькими укосинами, которые соединят все в жесткую и крепкую конструкцию. Для укосин можно использовать необрезную доску, если она есть, главное, чтобы параметры ширины и толщины было не меньше минимального предела.
Если требуется дорастить упорные доски (чтобы были больше 6 метров в длину), следует сделать дополнительный упор. Он будет упираться в середину основания и тем самым снимать часть нагрузки. Теперь про настил строительных лесов своими руками. Его нужно делать из широкой доски с толщиной в 4-5 см. В таком случае требуется фиксировать их к треугольникам хотя бы на саморезы.
Такая конструкция не предусматривает установку перил, и малейшие колебания под ногами будут вызывать дискомфорт, поэтому крайне желательно позаботиться о фиксации.
Чертежи и фото
Описанные варианты хороши, если не предполагается использование тяжелых материалов. Еще не всегда есть возможность опереть конструкцию на стену, и тогда понадобятся полноценные леса. В целом конструкция не сложная, но тоже требует достаточного количества древесины.
Для обустройства потребуются доски с толщиной 4-5 см и сначала начинаем собирать стойки. Это будут две толстые доски или вертикальных бруса, которые скреплены поперечинами. По размеру поперечины должны быть от 0.8 до 1 метра. Делайте их исходят из того, что более менее удобная ширина настила начинается от 0,65 метра.
Но все же вы будете увереннее себя чувствовать на настиле 0.8 метра в ширину. Для того, чтобы придать конструкции устойчивости по бокам, можно сделать стойки, которые будут сужаться кверху.
Чтобы леса не завалились на стену, поперечины следует делать с выпуском в 25 см. Они не дадут конструкции завалиться. Стойки же ставят на расстоянии 150-250 см друг от друга. Пролет зависит от того, какая толщина досок, которые вы будете использовать для изготовления настила, чтобы они не прогнулись. Установленные стойки на нужном расстоянии следует скрепить укосами между собой.
Так они не дадут конструкции сложиться набок. Чем больше вы сделаете укосин и поперечин, тем надежнее будет конструкция.
Также чтобы изготовленные своими руками строительные леса не упали, их следует подпирать брусом или досками, причем один конец должен быть прибит к стойкам при помощи гвоздей, а второй закопан в землю. Поперечные балки не дадут конструкции сложиться набок, но есть вероятность того, что без закрепления леса упадут вперед. Во избежание этого балки следует подпирать укосинами.
Если высота строительных лесов будет 3 метра, можно не подпирать, но если работы будут проводиться на уровне второго или даже третьего этажа, такая фиксация необходима. Также следует сделать перила, если работы будут проводиться на большой высоте. Для этого допустимо использование не очень толстых досок, но главное условие – на них не должно быть трещин и сучков. Поручни придадут уверенности при строительстве.
До уровня перекрытия второго этажа хватает стандартных 6-ти метров. Но такие леса неудобны тем, что их приходится разбирать полностью, если есть необходимость передвигать конструкцию на другую стену. Вы можете собрать леса из крепких старых досок. Иногда для изготовления упоров и раскосов используют трубы или жерди – все, что найдется в хозяйстве.
Строительные козлы
Есть еще один простой способ сделать передвижные легкие строительные леса своими руками – изготовить одинаковые козлы, на которые набиваются с определенным шагом поперечины, которые будут и лестнице и опорой для настила. На поперечины следует уложить доски настила. Такой вариант хорош тем, что идеально подойдет для обшивки дома сайдингом. Обшивка будет происходить сниху-вверх и требуется все время менять высоту, а прислониться или прикрепить конструкцию к стене нет возможности. По этой причине оптимальным вариантом будут именно строительные козлы.
Иногда делают одну стойку с одной стороны вертикальной и без наклона. Это даст возможность установить их поближе к стене, и тогда настил будет расположен удобно для проведения работ. Это отличный вариант при покраске, конопатке и профилактической обработке.
Разновидности и узлы металлических лесов
При возведении каменного дома, или же здания из строительных блоков больше подойдут металлические строительные леса своими руками. Они смогут выдержать любую нагрузку. Их популярность меньше, нежели у деревянных конструкций, так как дороже. Второй решающий момент – это разбор строительных деревянных лесов, так как доски после можно пустить в дело, а металлические части будут пылиться в сарае.
Но и у лесов из металла есть масса преимуществ. В разобранном виде они не будут занимать много места. Время от времени владельцам частных домов все равно они нужны – ухаживать за срубом, к примеру, а значит, раз в 2-3 года они обязательно понадобятся. В этом плане металлическая конструкция будет практичнее деревянной, так как проще в сборке и прочнее.
Все строительные леса из металл имеют одинаковую форму вертикальных слоек, которые соединены укосами и перекладинами.
Отличаться будет только способ крепления между ними:
- Леса штыревые. Название специфичное, так как перекладины со стойками между собой соединяют при помощи штырей. На стойки приваривают отрезки труб или диски с перфорацией, а на перекладины загнутые штыри. Система собирается очень просто и способна выдерживать большие нагрузки. Для зданий простой формы реализовать штыревые строительные леса проще, а вот для выступов и обхода эркеров все намного сложнее.
- Хомутовые. Для перекладин и стоек используют трубы круглого сечения, которые между собой скрепляют при помощи хомутов. Система получается подвижной и достаточно мобильной, вы сможете легко обходить даже криволинейные фасады. Минус – ограничение грузоподъемности и высоту (по ГОСТу не более 41 метра).

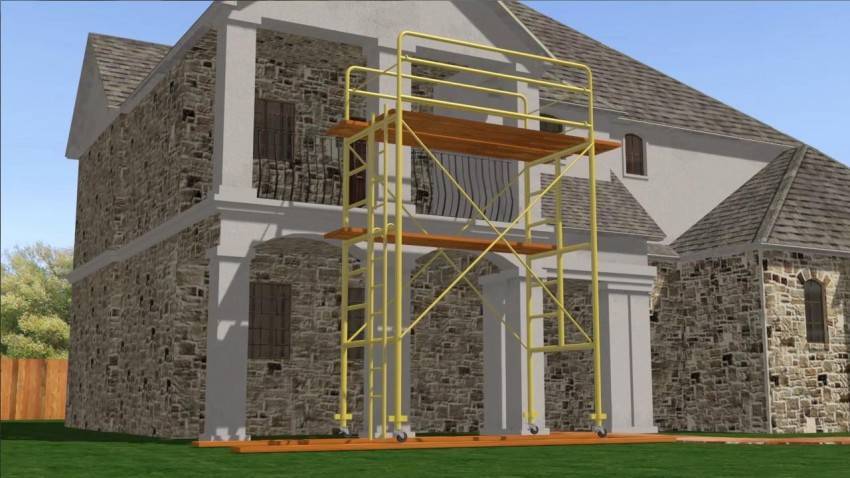

- Рамные. Из прямоугольной или круглой трубы следует сварить рамы одинаковых размеров. Их фиксируют между собой при помощи укосин и поперечных труб. Имеется модульное строение, можно легко наращивать и в высоту, ив длину. Есть определенный шаг по длине, а по высоте секция равна 2 метрам, глубина в рамках стандарта – 1 метр. В некоторых видах рамок предусмотрены колеса для легкого передвижения по поверхности. Элементы флажкового типа соединяют при помощи приваривания штифов с прорезью, в которую будет вставлен флажок. В укосинах и поперечинах требуется сделать отверстия. После элементы надевают на штырь и фиксируют флажком. Секции наращиваются вверх при помощи соединительных труб с меньшим диаметром, которые приварены к стойке рам с одной стороны. Важно правильно подобрать размеры используемых труб, чтобы они не люфтили.
- Клиновые. При схожести конструкции отличаются по способу соединения. На стойках с шагом в 3 метра приваривают диски с перфорацией. На перемычках двух концов приваривают замки «волчья пасть». Их следует зафиксировать на диски при помощи клина с особой формой. Леса будут соединяться и разбираться быстро, мобильные и можно использовать даже для работ по фасадам сложных форм.
От вас остается лишь выбрать один из видов, и определиться поможет тип работ, который вы собираетесь проводить. При изготовлении своими руками металлических строительных лесов чаще всего используют штыревые. Их проще всего реализовать, но ни хорошо лишь для фасадов прямоугольной формы, а для обхода сложных форм придется дополнительно доваривать трубы.
Источник: domsdelat.ru
Строительные леса своими руками: чертежи и схемы рамных деревянных и алюминиевых лесов
При возведении стен или наружной отделки зданий применяют леса. Эта конструкция даёт возможность безопасно проводить работы на высоте и держать под рукой необходимые инструменты и запас используемых материалов.
Краткое содержимое статьи:
Виды строительных лесов
- Вертикальные опоры.
- Стяжки, соединяющие опоры по горизонтали и вертикали.
- Поперечины.
- Настил.
- Опорные откосы.
- Поручни.
- Лестницы.
Материал для изготовления
- пиломатериал;
- металл.
Конструкция из древесины намного дешевле металлической, но использовать её можно только при двух, трёх сборок. В дальнейшем она пригодна только на «выброс».
Леса, изготовленные из металлических труб, хоть и значительно дороже деревянных, зато не ограничены в использовании. Их легко демонтировать и переносить по мере надобности. Кроме того, леса из труб можно наращивать по высоте, дополняя ярусы.
Изготовление лесов из дерева
Чтобы изготовить строительные леса из дерева и поддонов своими руками, необходимо, в первую очередь, разработать чертежи и определить размеры.
- предельная высота сооружения — 6 метров;
- расстояние между опорами может варьироваться от 2,0 до 2,5 метров;
- ширина рабочей площадки – 1 метр.
Изготовление строительных лесов
- На ровной поверхности грунта выкладываются по две опоры, лучше из бруса, но можно и из пятидесятой доски, параллельно друг другу, одинаковых по высоте.
- Опоры скрепляются по горизонтали поперечинами, на которые в последующем будет уложена площадка для работы.
- Полученные две скреплённые конструкции, устанавливаются вертикально друг против друга и соединяются по диагонали и горизонтали поперечинам.
- На горизонтальные поперечины застилаются и закрепляются доски, которые в последующем будут служить настилом.
- Для фиксирования лесов, устанавливаются боковые упоры.
- На опоры прибивается черепной брусок, который будет играть роль перил.
- На последнем этапе устанавливается и фиксируется лестница для подъёма.
Если нужно установить две и более секций, то друг с другом они соединяются широкой доской, которая набивается на соседние опоры. Чтобы предотвратить раскол от гвоздей, предварительно нужно просверлить для них отверстия.
Специфика изготовления лесов из труб
Приступая к изготовлению разборных строительных лесов из труб своими руками, надо знать, что по своим конструктивным данным они идентичны с деревянными лесами. Различие среди них представляют переходники, которые используют для увеличения конструкции по высоте.
Деталировка для сборки одной металлической секции
- Профилированная труба для опор 40х40 мм — 4 шт. по 1,5 м.
- Профилированная труба для перекладин — 4 шт. по 1 м.
- Тонкостенная труба диаметром 20 мм — 4 шт. по 2 метра для стяжки по диагонали.
- Профилированная труба 35х35 мм — 8 шт. по 10 см., которая будет играть роль переходников.
- Профилированная труба 35х35 для перил — 1шт 2 — м.
- Стальная пластина для подпятников 10х10 см толщиной 3 мм — 4 штуки.
- Для соединения поперечин по диагонали с каркасом, понадобится 10 болтов с гайками и шайбами.
Сборка металлических лесов одного уровня
Чтобы собрать конструкцию, надо придерживаться инструкции: как правильно сделать строительные леса.
- К щиту из листа OSB, при помощи струбцин, закрепляются опоры лесов.
- К опорам, с помощью сварки, привариваются поперечины по горизонтали.
- На верхний торец стоек приваривают переходники размером 5 см.
- Подняв со щита стойки с поперечинами, их надо повернуть на 90 градусов, снова уложить на щит и струбцинами закрепить к щиту.
- Края и середину трубы, предназначенную для растяжки по диагонали, сплющивают и просверливают прорезь для болтов.
- Две диагональные перекладины затягивают по центру болтом, прикладывают к стойкам и определяют место для просверливания.
- Перекладины закрепляют на стойках болтами и затягиваются гайками.
- На опорах и поручнях сверлятся отверстия и между собой их соединяют на болты.
- К основанию труб привариваются подпятники.
- Готовую конструкцию устанавливают вертикально.
- На боковые перекладины укладываются доски, которые служат основанием рабочей площадки.
Фото как сделать строительные леса, можно посмотреть ниже.
Важно помнить, что диагональные перекладины необходимо закреплять с одной стороны конструкции, а горизонтальные на противоположной стороне. Тогда при сборке, они не будут мешать друг другу.

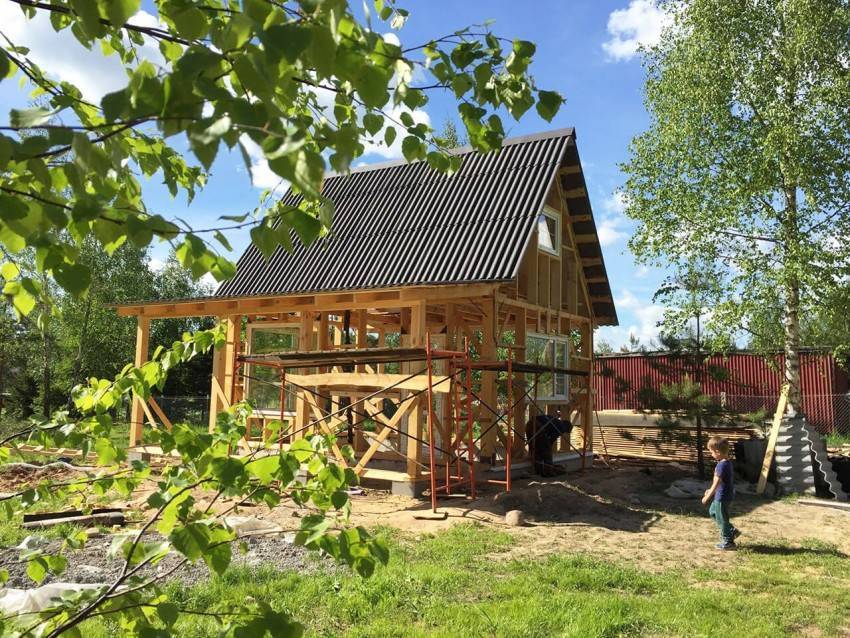

Фото строительных лесов своими руками
Источник: sdelatlegko.ru
Как сделать строительные леса
Подготовка деталей. Сначала нарезаются трубы. Даже если и составлен чертеж, с досками торопиться не нужно. После сборки скелета лесов их размеры все равно придется уточнять. Это избавит от лишней работы, если потребуется подгонка заранее приготовленных элементов настила по месту.
Концы круглых труб (примерно на 80) расплющиваются, чтобы потом можно было высверлить отверстия для крепежа. Для облегчения такой «прессовки» стоит сделать осевой пропил (надрез металла) на указанную длину.
Подготовка «горизонталей». Перед тем, как их использовать в сборке каркаса, к каждой трубе следует приварить вставки из профиля в обозначенных на чертеже местах.
Подготовка «вертикалей». Для обеспечения большей устойчивости стоек на одном конце каждой наваривается так называемая становочная пята. Хотя ее можно сделать и съемной – пластина + отрезок профиля.
Сверление отверстий в конструктивных элементах
Особое внимание – вертикальным и горизонтальным (стойкам, перемычкам). Несовпадения приведут к появлению перекосов
Поэтому деталь придется однозначно менять, а это нерациональное расходование материалов.
Выставление стоек. Главное на данном этапе – выдержать их соответствие вертикальной плоскости. Малейший перекос значительно осложнит дальнейшую сборку строительных лесов и резко снизит их несущую способность. Да и удобства в работе на них вряд ли добавит. Именно поэтому все горизонтальные стяжки должны быть предельно идентичны (по длине).
Усиление конструкции. Для этого используются распорки диагональные. Особенность их крепление – в симметричности. Если это условие будет соблюдено, то вся нагрузка на леса строительные станет распределяться более равномерно по всей площади.
Изготовление лестницы. Практика использования самодельных строительных лесов показывает, что переносные модели предпочтительнее стационарных. Для эффективной работы (применительно к частному сектору) одной съемной лестницы вполне достаточно. Ее, небольшую по размерам, легко при необходимости снять и установить в другом месте. Материал тот же – труба.
Обустройство настила лесов. Доски укладываются в последнюю очередь, после окончательной подгонки по размеру. Они крепятся к приваренным вставкам саморезами.
Для обеспечения максимальной устойчивости строительных лесов необходимо:
- подготовить «башмаки», с помощью которых конструкция выравнивается в месте установки. Своим руками их несложно сделать из досок; желательно несколько штук и разной толщины. В дальнейшем это упростит процесс корректировки положения лесов относительно земли;
- обработать грунт на участке, где планируется их использование. Он выравнивается (при необходимости) и утрамбовывается. Это гарантирует, что в процессе работы не произойдет усадка почвы (под нагрузкой) и перекос строительных лесов.
- Чаще всего одной секции бывает недостаточно. В этом случае делается больше – две, три. Для их соединения в единую сборку необходимо подготовить переходники. Подойдет тот же профиль (30 х 30), который нарезается на куски по 100 и приваривается к стойкам. Для фиксации секций можно использовать П-образные металлические серьги. Чтобы скрепление было максимально надежным, для них следует тоже взять трубу, но чуть меньшего сечения (25 х 25) или диаметра.
Если внимательно разобраться с процессом изготовления, то получается, что в сборке строительных лесов ничего сложного нет. Главное – правильный расчет и аккуратность.
Виды и узлы металлических лесов
При строительстве каменного дома больше подходят строительные блоки, металлические леса. Они способны выдерживать любую нагрузку. Они менее популярны только потому, что во многих регионах древесина по-прежнему остается самым дешевым строительным материалом. Второй момент, который часто является решающим, заключается в том, что после демонтажа деревянных лесов доски можно вводить в эксплуатацию – использовать в дальнейших постройках. А детали из металла должны собирать пыль в сарае.
Но у металлических лесов есть и свои преимущества. В разобранном виде они не занимают много места. Владельцам деревянных домов все же время от времени приходится их использовать – бревенчатый дом требует ухода, поэтому раз в два-три года нужны леса. В этом случае практичнее быть из металла, чем из дерева. Их легче собрать, они прочнее и устойчивее.
Все металлические леса имеют одинаковую форму: вертикальные стойки, соединенные перекладинами и откосами. Отличается только способ крепления деталей друг к другу:
-
Строительные леса со шпильками. Называются они так из-за того, что перекладины со стойками соединяются шпильками. К стойкам приваривают отрезки трубы или перфорированные диски, а к поперечинам приваривают гнутые штифты. Собирается такая система очень просто, выдерживает большие нагрузки.
Осуществить поворотные подмости для зданий простой формы очень просто, обход эркеров и выступов намного сложнее.
Принцип соединения шпилек подмостей
Леса с зажимом – быстрый монтаж / демонтаж
Леса клиновидной формы, стойки и поперечины соединяются с помощью клиньев и замков особой формы
Каркасные леса – принцип крепления перекладин и укосин
При изготовлении металлических строительных лесов своими руками часто изготавливаются штифтовые. Их проще всего реализовать, однако они хороши только на прямоугольных фасадах, для обхода более сложных форм нужно сварить дополнительные трубы.
Как собрать деревянные леса
Что понадобится для монтажа лесов
Для сборки лесов, которые называют еще «козел», или «стол», понадобятся следующие материалы:
- Гвозди или саморезы (любые, лишь бы хватало длины, кроме ржавых и гнутых, а то работа превратится в сплошное мучение);
- Доски (поддоны, заборы, старая мебель, куски ДСП, фанеры или деревянных досок);
- Бруски (любые палки, обломки, куски металлических профилей, ветки от деревьев).
Изготовление рамы
Отличным помощником для тех, кто монтирует строительные леса своими руками, будут чертежи. Именно по ним легче всего собрать раму. Для этого на заранее подготовленной площадке фиксируются деревянные подставки и башмаки, при необходимости устанавливаются винтовые опоры. После чего с определенным шагом монтируются рамы. Их число определяет предполагаемая длина конструкции.
По краям устанавливаются специальные рамы с бордюрами. Для спуска и подъема рабочих на рамах монтируются лестницы. Вся конструкция скрепляется горизонтальными и диагональными связями. Для их фиксации в каркасе имеются имеются специальные замки.
Сборка каркаса
Строительные леса своими руками
Минимальная безопасная высота лесов – 5-6 м, ширина – 50 см, а их рекомендуемая длина 4 м. Исходя из этих цифр, рассчитывают размер каркаса и необходимое количество материала, чье качество заслуживает особого внимания.
В частности, для создания каркаса выбирают цельный брус шириной не менее 10 см. Торцевые планки конструкции монтируют под острым углом. Две опорные шестиметровые балки укладываются в горизонтальное положение. Расстояние между ними составляет ширину будущих лесов. Рядом на одинаковом расстоянии укладываются еще две шестиметровые балки.
Верхние концы балок должны сходиться под небольшим углом в виде трапеции, это придаст устойчивость будущим лесам.
К этим балкам фиксируются боковые стойки – опора будущих настилов. Закрепляют стойки с внутренней стороны, причем для настилов используются только три стойки, а последняя служит для укрепления конструкции. Всего боковин должно быть не больше 4, поскольку не рекомендуется возводить леса выше «четырех этажей».
Подготовка дополнительных стоек
Монтаж настила
Перед тем, как сделать строительные леса, необходимо определить требования, которым они должны отвечать. Высоту можно считать определяющим параметром, ведь настил необходим именно для работы на какой-то высоте.
Длина «козла» зависит исключительно от размеров имеющихся материалов. Разумеется, слишком короткий стол будет очень неудобен, особенно на большой высоте. И нужно помнить о том, что на столе, возможно, будут стоять два человека и ведро с раствором.
Для достижения нужной ширины настила применяют нужное количество досок. Однако если его делают не из досок, а из ДСП, то увеличение будет затруднительно. Что касается лесов, возводимых внутри помещения, так называемых «козлов», то важным моментом станет ширина имеющихся дверных проемов, а также наличие другой мебели. Ведь «козла» нужно будет как-то перемещать.
Фактор веса – один из самых важных, ведь таскать леса неудобно, а тяжелые – тем более. Передвигать их волоком – это лишний раз подвергать нежелательному физическому воздействию. С другой стороны, жертвовать высотой и прочностью точно не стоит.
От прочности строительных лесов зависит не только здоровье строителя, но и целостность стен, полов, техники. Всего того, что может находиться рядом. Однако нагружать конструкцию лишними элементами ни к чему. Далеко не факт, что они реально добавят прочности. Правильно забитые гвозди, закрученные шурупы и смонтированные перемычки, – вот гарантия прочности.
Грамотно сделанные перемычки – основа безопасности строителя
Деревянные леса можно считать устойчивыми, если они не шатаются. И дело не только в том, что работник неуютно себя чувствует, если стол шатается. Любая мебель ломается по этой самой причине, в том числе, и строительные леса. Грамотно расположенные перемычки – единственный способ добиться устойчивости.
Для настила используют широкие и длинные доски, прибивая их к боковинам. Эти три доски нужно распределить по краям и в центре настила, чтобы он не прогибался. Кстати, удобнее отрезать лишнее, когда настил уже собран – тогда не нужно будет ничего отмерять. Зазоры между досками уменьшают вес изделия. С другой стороны, они дают возможность мелким предметам постоянно падать на пол.
Вкручивая саморезы, необходимо следить за тем, чтобы доски не трескались. А торчащие саморезы легко отламываются ударом молотка. Если гвозди оказались длинными, загибать их следует через что-то круглое – ручку плоскогубцев, например. В этом случае, острый конец гвоздя войдет в дерево с обратной стороны, давая дополнительную прочность.
Как собрать деревянные леса
Чтобы на лесах удобно было работать, между стойками должно быть расстояние от 2 до 2,5 метров, ширина настила не меньше 1 м, а общая высота лесов — максимум 6 м. Исходя из этих параметров, составляют примерный чертеж конструкции.
Строительные леса своими руками
Для работы потребуется:
- брус 100х100 мм;
- доски толщиной 30 мм;
- доски сечением 100х50 мм;
- гвозди;
- молоток;
- уровень;
- рулетка;
- дисковая пила.
Древесина должна быть плотной и сухой, без трещин. Сырое дерево утяжелит конструкцию, к тому же после высыхания может деформироваться. Поскольку леса требуются только на время строительства или отделки дома, обрабатывать их антисептическими составами и шлифовать не нужно.
Шаг 1. Изготовление рамы
Строительные леса из дерева
4 бруса обрезают по высоте лесов и укладывают на ровную площадку. Теперь берут 2 бруса по 4 м и 2 по 3,6 м, и прибивают их с внутренней стороны к опорным балкам: меньшие по верхнему краю, 4-х метровые – по нижнему. Должно получиться две одинаковые трапеции, которые дополнительно следует укрепить диагональными распорками.
Шаг 2. Сборка каркаса
Рамы поднимают, устанавливают вертикально одну напротив другой и временно скрепляют боковинами: расстояние между нижними краями стоек должно быть 1,15 м, между верхними около 1 м. Проверяют расположение боковин по горизонтали строительным уровнем, и если все правильно, крепко сбивают каркас гвоздями. Готовая конструкция должна иметь пирамидальную форму и строго горизонтальные боковины из бруса.
Шаг 3. Монтаж настила
К верхним поперечным брускам необходимо прибить доски для настила. Лучше всего набивать их по ширине каркаса; доски укладывают вплотную, без зазоров на стыках. По бокам каркаса крепят дополнительные поперечины, которые можно использовать как лестницы.
Приставные леса с четырьмя конвертамиПримерные размеры конвертовКонверт с упоромКонвертДеревянные строительные леса
Правила сооружения каркаса
До начала сборки строительных лесов, следует тщательно утрамбовать землю на участке, где они размещаются. При проведении работ в дождливое время, желательно сделать водоотвод. Так почва под подмостками не размоется, и конструкция останется изначально крепкой и надежной. Для стабильности сооружения под опорные стойки подкладывают доски.
Деревянные каркасы рассчитаны на небольшой вес
Самодельные леса из профильной трубы собираются в такой последовательности.
Нарежьте заготовки труб – для диагональных распорок длиной 2 метра, а для горизонтальных – 1 метр.Обратите внимание! Двухметровые распорки надрезаются на 7-8 см с каждого конца и расплющиваются. В будущем это упростит соединение деталей с профилем.
Соедините между собой две вертикальные стойки распорками
Проследите, чтобы они находились в горизонтальном положении.
Соедините горизонтальные участки лесов стяжками (расстояние между ними должно быть 30 см). Впоследствии вы уложите на них доски.
Закрепите соединительные элементы.
Просверлите на опорах и стойках отверстия под болты.
Окончательно соберите конструкцию из профильной трубы (доски зафиксируйте саморезами).
Почистите леса и покройте их краской.
Сверьтесь с чертежами, по которым делались строительные леса из труб своими руками.
На заметку! Временные сооружения из нескольких секций соединяются переходниками. Для этого отрезают 8-10 см трубы сечением 3х3 см, продевают в него отрезок профиля сечением 2,5х2,5 см. Детали соединяют сваркой.
Конструкция и виды лесов
И деревянные, и металлические леса имеют одинаковые элементы:
- опорные стойки;
- лестницы;
- настилы и перемычки для него;
- ограждающие перила;
- упоры;
- горизонтальные и диагональные распорки.
Деревянные конструкции собрать легче – они меньше по размеру, а все детали сбиваются между собой гвоздями. В то же время, такие леса не предназначены для больших нагрузок, их демонтаж требует времени, а повторная сборка будет менее прочной, поскольку в брусьях остаются отверстия от гвоздей. Леса из металлических труб гораздо прочнее, их можно легко наращивать при необходимости, а надежность соединений остается высокой независимо от того, сколько раз конструкцию разбирали и собирали вновь.
В зависимости от способов крепления различают 4 основных вида строительных лесов.
Таблица. Виды лесов
| рамные | металлические конструкции из вертикальных рам, скрепленных между собой диагональными и горизонтальными распорками. Эти леса обладают небольшим весом, отличаются легкостью монтажа |
| клиновые | очень надежные и прочные конструкции, все элементы которых фиксируются специальными держателями |
| штыревые | редко используемые леса, которые отличаются легкостью и простотой сборки, выдерживают очень большие нагрузки, но обходятся слишком дорого и оказывают большое давление на грунт |
| хомутовые | это универсальные леса, отлично подходящие для зданий сложной геометрической формы. Процесс сборки достаточно трудоемкий, зато при необходимости форма конструкции легко изменяется по горизонтали и вертикали |
Материалы для лесов
Важно, чтобы деревянные заготовки были сухими, прочными, поэтому наличие на них сучков, трещин, других дефектов недопустимо. По возможности желательно покупать материалы из ели, на сосне обычно бывает больше огрехов
В принципе, можно использовать любую прочную древесину, надежность которой накануне строительства нужно проверить.
Для этого на две невысокие опоры накладывают кирпичи, шлакоблоки, крупные камни подходящей формы.
Следует положить доску с толщиной 30 мм, встать на нее сверху и несколько раз подпрыгнуть. Делать это должен человек с хорошей реакцией и координацией, чтобы благополучно приземлиться на землю в случае неудачи. Если доска прошла испытание, ее можно применять для сборки лесов.
Для возведения строительной конструкции своими руками понадобятся также бруски с квадратным сечением и длиной стороны 100 мм, рулетка, очень поможет делу дисковая пила.
Процесс изготовления
Изначально следует своими руками сколотить правильный каркас. В большинстве случаев рациональнее использовать приставные леса, на которые потребуется меньше пиломатериала. Чтобы самому правильно сделать самодельные конструкции, которые потом можно просто приставить к стене, следует придерживаться технологии монтажа, которая поможет собрать самостоятельно строительные леса из дерева.
Каркас
Перед началом работ по сборке каркаса следует разровнять площадку и при необходимости ее осушить, чтобы готовая конструкция не шаталась во время работы. На ровной площадке проще установить вертикальные стойки каркаса, под которые не придется подкладывать кирпичи и обрезки досок.
Первыми монтируются 4 вертикальные стойки, для которых используется брус размером 10х10 см или толстые доски шириной в 4-5 см. Стоки обрезаются по высоте и скрепляются с помощью горизонтальных брусков или коротких досок. Сначала нужно собрать боковины каркаса на земле, после чего их поднимают и скрепляют параллельными элементами. Стойки для каркаса, для лучшей устойчивости, лучше делать трапециевидной формы. Например, нижнюю распорку одной боковины можно сделать длиной 1,2 метра, а верхнюю длиной 1 м.
- При сборке боковин каркаса на земле лучше работать вдвоем. Если сборка каркаса проводится одним человеком, то сначала нужно внутреннюю распорку укрепить на стене.
- Парных стоек должно быть несколько. Они являются опорой для настила, который расходится в разные стороны. Стойка может быть одиночной. В этом случае ее длину не стоит делать более 4 метров.
- Чтобы конструкция получилась устойчивой, на каждой ее боковой стороне нужно сделать диагональные распорки, которые будут выполнять функции ребер жесткости и не дадут лесам качаться.
Настил
Когда будет собран каркас лесов, можно приступать к установке щитового настила, который делается из досок толщиной в 4-5 см. При укладке настила следует помнить о том, что между досок не должно быть больших щелей. Длина одного пролета настила не должна превышать 3-4 метров, если толщина досок составляет 4-5 см. Для более тонких досок длина должна составлять не более 2 метров.
Люки и лестницы
Для подъема на верхние ярусы потребуется сделать лестницу со ступеньками размером 5х5 см. Интервал между ступеньками подбирается индивидуально под человека, который будет работать на такой лестнице.
Если леса будут двух ярусные, то нужно сделать люк для подъема на второй этаж. Его обычно делают сбоку. В центре люк будет мешать работе. К люку прибивается лестница, по которой будет производиться подъем на второй этаж строительных лесов.
Приставные подмостки
Этот элемент помогает поднимать на верхний ярус емкости с рабочими составами и подниматься самим отделочникам. Его тоже собирают из досок самостоятельно. Подмостки одним концом упираются в землю, а другим к стене. Чаще всего используются рамные или приставные конструкции, которые считаются самыми надежными. В их основе лежит не каркас, а рама, которая увеличивает их прочность и обеспечивает безопасное передвижение по подмосткам.
Из двух досок длиной в 1 м делают опору. Один элемент крепится вертикально и смотрит вниз, второй в сторону. Детали соединяются под прямым углом. На это основание набивается настил с шагом в 1-2 см. Затем, для укрепления конструкции, в образовавшийся угол крепятся укосины, выполненные из диагональных брусьев.
Их нижняя сторона должна упираться в грунт. Для фиксации нижней части подмостков в нижней части вбивается кол. Верхняя его часть прибивается к основанию гвоздями.
В созданное сторонами угла пространство укладываются щиты с каждой стороны, которые обеспечат жесткость конструкции. Сверху кладут настил.
На строительство деревянных лесов уходит немного времени, если руководствоваться предложенной схемой. Чем качественнее и надежнее будут конструкции, тем быстрее будут проведены отделочные работы. От строительных лесов напрямую зависит безопасность тех, кому приходиться работать на высоте. При проведении строительных или ремонтных работ в малоэтажном строительстве без таких конструкций не обойтись. Поэтому нужно знать, как быстро и правильно собрать такую конструкцию из досок своими силами.
На сколько лет рассчитаны металлические мостки
Срок пользования зависит от условий хранения, эксплуатации, транспортировки, выгрузки, загрузки. Влияет также качество краски, ее слой на ответственных участках, замках. Минимальный срок хранения для металлических лесов в некоторых паспортных данных – 5 лет.
Но если учесть, что окрашенный профильный материал, по уверениям изготовителей, может храниться более 30 лет, то и изделия из него, соответственно, столько же. Если же перед хранением профильный материал обрабатывать антикоррозийными средствами и подкрашивать, а поврежденные детали ремонтировать, то этот срок увеличивается вдвое или втрое.
Фото строительных лесов своими руками
Также рекомендуем просмотреть:
- Полировка фар своими руками
- Точилка для ножей своими руками
- Антенный усилитель
- Восстановление аккумулятора
- Мини паяльник
- Как сделать электрогитару
- Оплетка на руль
- Фонарик своими руками
- Как заточить нож для мясорубки
- Электрогенератор своими руками
- Солнечная батарея своими руками
- Течет смеситель
- Как выкрутить сломанный болт
- Зарядное устройство своими руками
- Схема металлоискателя
- Станок для сверления
- Нарезка пластиковых бутылок
- Аквариум в стене
- Врезка в трубу
- Стеллаж в гараж своими руками
- Симисторный регулятор мощности
- Фильтр низких частот
- Вечный фонарик
- Нож из напильника
- Усилитель звука своими руками
- Трос в оплетке
- Пескоструйный аппарат своими руками
- Генератор дыма
- Ветрогенератор своими руками
- Акустический выключатель
- Воскотопка своими руками
- Туристический топор
- Стельки с подогревом
- Паяльная паста
- Полка для инструмента
- Пресс из домкрата
- Золото из радиодеталей
- Штанга своими руками
- Как установить розетку
- Ночник своими руками
- Аудио передатчик
- Датчик влажности почвы
- Счетчик Гейгера
- Древесный уголь
- Wi-Fi антенна
- Электровелосипед своими руками
- Ремонт смесителя
- Индукционное отопление
- Стол из эпоксидной смолы
- Трещина на лобовом стекле
- Эпоксидная смола
- Как поменять кран под давлением
- Кристаллы в домашних условиях
Как обойтись без строительных лесов
Если фасадные работы вы не планируете выполнять самостоятельно (а собираетесь нанять строительную бригаду), то о лесах можно особо не задумываться, так как строители обычно приходят на участок со своими лесами и подмостями.
Однако по окончании строительства (и по прошествии некоторого времени) строительные леса могут понадобиться для проведения небольших фасадных ремонтных работ. Можно ли этого избежать?
Конечно. И для начала позаботьтесь о том, чтобы фасад вашего дома не требовал ремонта долгие годы. Для этого достаточно использовать при возведении стен облицовочный кирпич. Сейчас он выпускается многими производителями и при этом в достаточно большой цветовой гамме.
А вот другие облицовочные материалы (такие как сайдинг, штукатурка и прочие) будут периодически требовать вашего внимания и, соответственно, дополнительных расходов, так как сделать строительные леса (купить или взять в аренду) бесплатно у вас не получится.
Источник: domatoot.ru
