Предназначен для подключения переносного электроинструмента, временного освещения и прочих нужд при отсутствии стационарных розеток. Решение подходит для строительной площадки и промышленных предприятий.
- 5 х силовых промышленных разъема 380В 5Р 16A
- 5 х силовых промышленных разъема 380В 5Р 32A
- 2 х силовых промышленных разъема 380В 5Р 63А
Корпус щита обладает повышенной пыле-влагонепроницаемостью IP54.

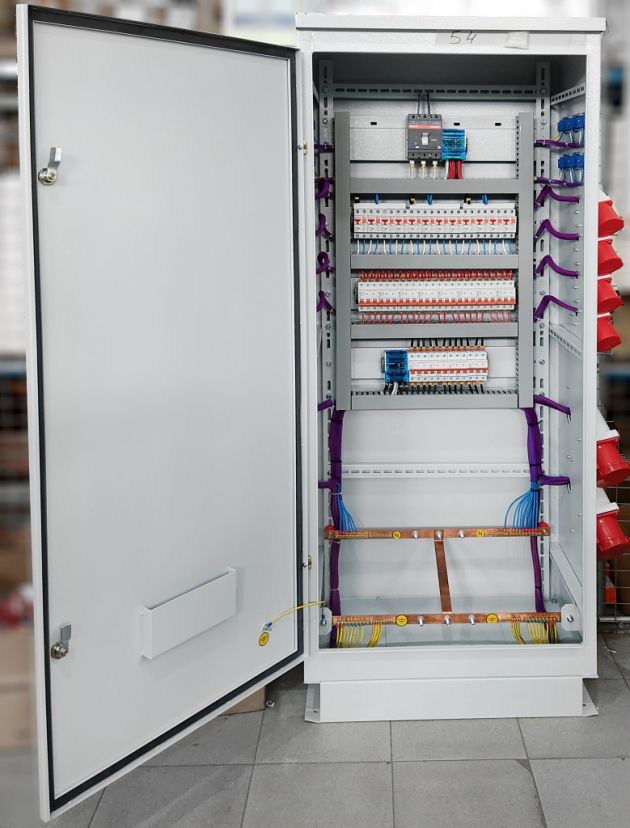

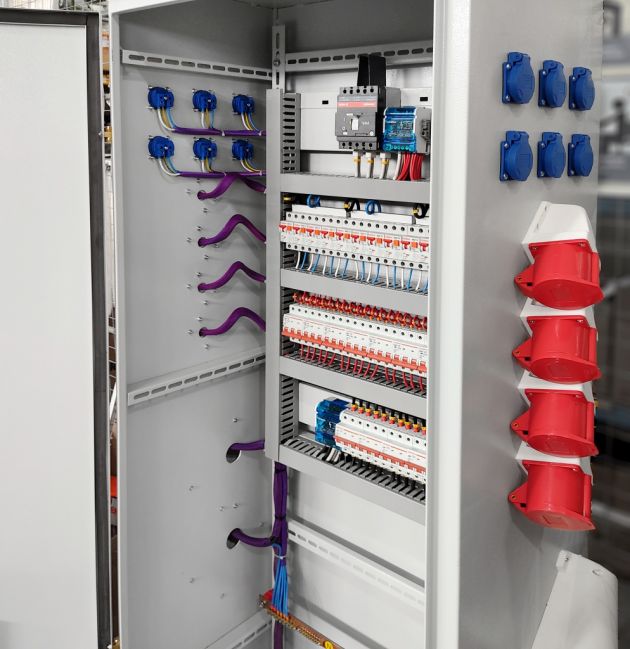

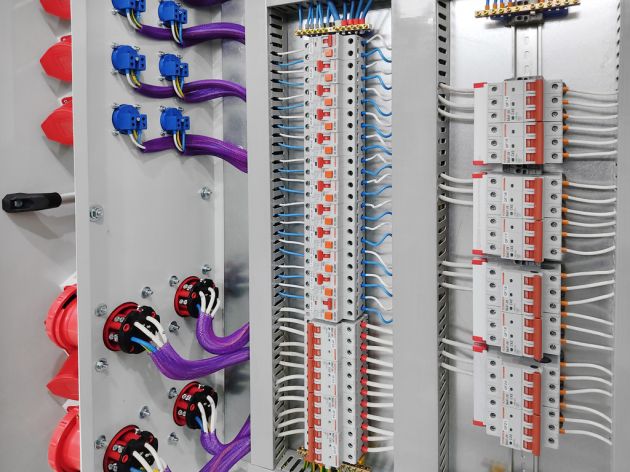

ЩПРС оснащен 4 дверьми для более удобного обслуживания, при этом он имеет напольное исполнение, высокий цоколь, удобные ручки и крышу для дополнительной защиты от попадания воды. Установленное внутри оборудование защищено металлическим пластроном. Данное решение является полностью заводским, корпус для электрощита делался под заказ на заводе-производителе металлокорпусов.
- Номинальное напряжение: 380/220 В, 50 Гц.
- Номинальный ток щита: 381 А.
- Тип установки: переносной.
- Материал корпуса: сталь.
- Степень защиты: IP54.
Возможна комплектация с прибором учета . Так же щит может быть оснащен силовым разъемом (вилкой) для быстрого присоединения к сети 380В
Щит механизации ЩМ
Основное преимущество переносного распределительного щита ЩПРС повышение уровня электробезопасности. Распределительные щиты отличаются и другими положительными качествами: • мобильность, небольшой вес, что позволяет при необходимости легко переносить их на другое рабочее место; • возможность производить контроль исправности отходящих линий электропитания, причем каждой линии отдельно; • возможность подключения щитов к любой электросети, как-то: T-NS или TN-C и т. д., что позволяет включить любого потребителя на строительной площадке в соответствии с требованиями ПУЭ; • возможность контроля за состоянием сопротивления изоляции отходящих линий; • предупреждение и предотвращение пожара, который может возникнуть из-за неисправности электросети и электрооборудования; • стандартные комплектующие изделия модульного типа, что позволяет оперативно производить ремонт в случае необходимости; • раздельное электропитание каждой отходящей линии (при невозможности оперативного ремонта одной из отходящих линий), что позволяет отключить неисправную линию и продолжить работу на остальных.
Источник: www.td-komplekt.ru
Щиты механизации
23 марта 2021
Данное НКУ имеет несколько сокращенных названий – ЩМ (щит механизации), РУСП (распределительное устройство стройплощадки), ЩПРС (щит переносной распределительный). Назначение у всех этих изделий одно и то же — обеспечение работы приемников электроэнергии на период проведения временных, ремонтных и других работ на площадках без штатной электропроводки. Если говорить простым языком – щиты механизации нужны для подключения электроинструмента на стройплощадке.

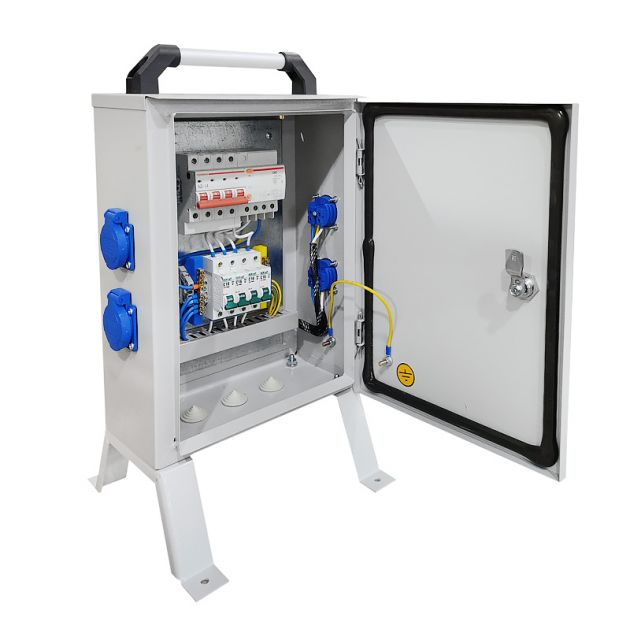

Щит механизации навесной

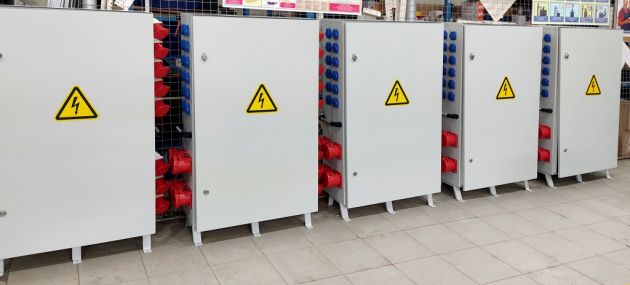

Как правило, ЩМ изготавливаются в корпусах, со степенью защиты IP54 и выше. Корпуса ЩМ выполнены из прочных материалов стойких к коррозии.

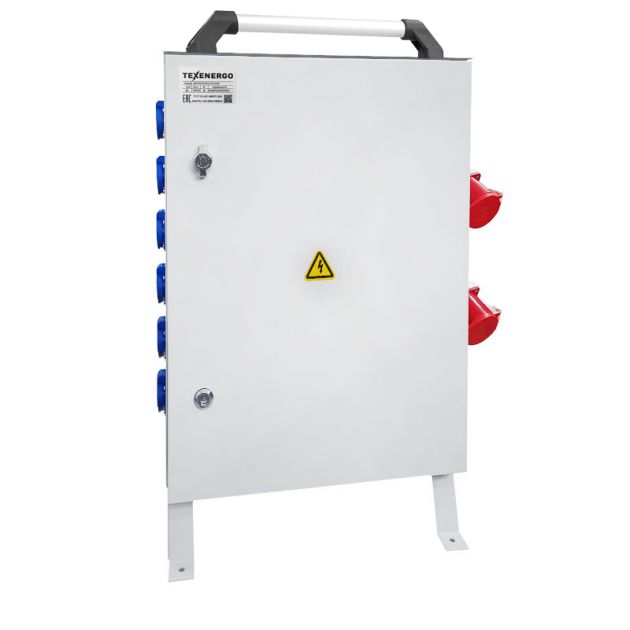

Подключение нагрузки осуществляется через розетки 220В или 380В в соответствии с ТЗ заказчика. Дверца ЩМ, для исключения постороннего доступа, оснащается замком. Щиты имеют ножки и ручки для удобного переноса.

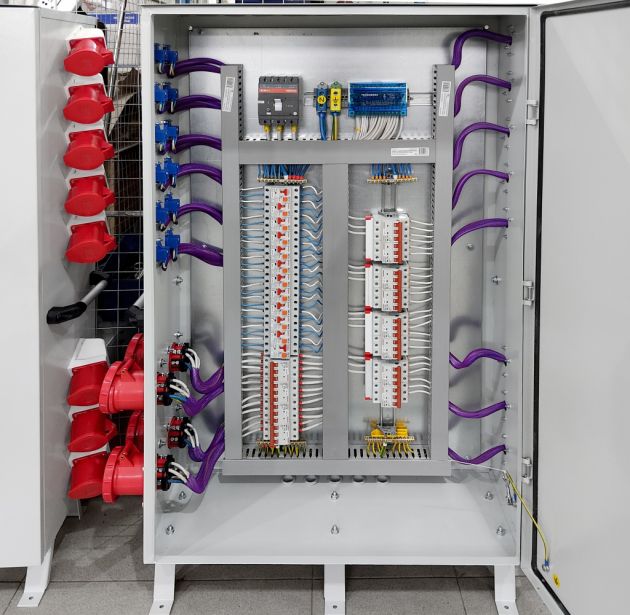

На нашем производстве изготавливаются ЩМ различных конфигураций в зависимости от желаний заказчика. Это могут быть напольные щиты, на номинальный ток более 100А с большим количеством отходящих групп, а могут быть малые щитки на 2 розетки. Выбор за Вами!
А теперь хотелось бы отметить еще один важный момент. Щит механизации предназначен для подключения электроинструмента, к которому будет непосредственно прикасаться монтажник.

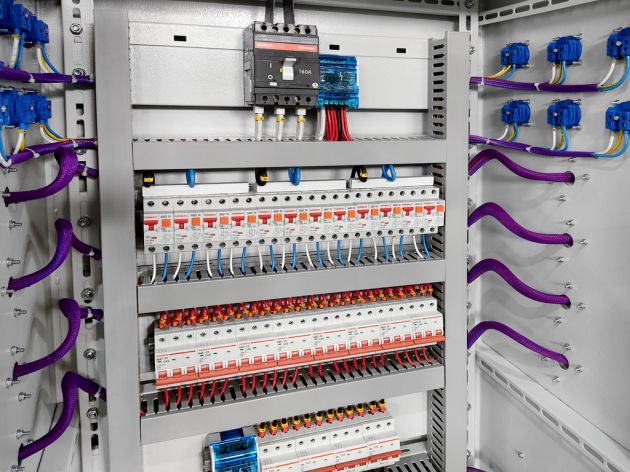

Т.к. на стройке не может быть 100% изоляции или брони и, соответственно, исключить риск случайных утечек и касаний мы не можем, в щитах механизации ОБЯЗАТЕЛЬНО необходима установка УЗО или дифференциального автомата. К сожалению, в погоне за дешевизной изделия, некоторые недобросовестные производители отказываются от установки УЗО. Это очень печально, т.к. сегодняшняя экономия на стоимости изделия, завтра приведет к человеческим жертвам. Мы считаем, что УЗО – это обязательная защита персонала и оборудования, поэтому защита от утечек всегда присутствует в наших ЩМ.

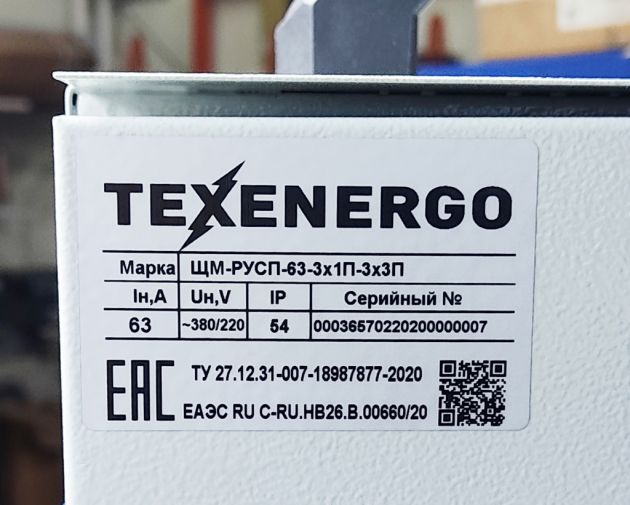

ЩМ производства ООО «МФК Техэнерго» — это сертифицированное и полностью безопасное изделие, соответствующее ГОСТ и ПУЭ. Стандартные комплектации всегда поддерживаются в наличии на складе. Остерегайтесь подделок! Фотографии наших изделий активно копируются на сайтах недобросовестных производителей, где по факту Вы приобретаете кота в мешке! Оригинальные изделия ООО «МФК Техэнерго» имеют шильдик с логотипом бренда, QR кодом, серийным номером изделия.
Источник: www.texenergo.ru
Где и для чего применяются щиты механизации?
Где и для чего применяются щиты механизации?
Щиты механизации – это специальные устройства, которые обеспечивают строку или промышленный объект электричеством. Точнее будет сказать, они обеспечивают доступ к сети электропитания для инструмента или приборов, используемых в производственном или строительном процессе.
Щиты изготавливаются по индивидуальному заказу клиента, но есть и стандартные варианты исполнения. В первом случае покупатель оговаривает с исполнителем количество розеток, которые будут выведены за пределы корпуса, а также ряд дополнительных моментов. Например, если такой щит будет использоваться на строительной площадке, где применяется электроинструмент, то нужно обеспечить выходное напряжение в двести двадцать вольт.
Но если здесь же будет применяться сварка, то щит будет немного преобразован. Помимо выхода двухфазного тока, производители изготовят трехфазную точку питания. В этом случае сварщик легко сможет запитать свой сварочный аппарат, и приступить к работе. Щит механизации предназначается для защиты токоведущих элементов. На недостроенном объекте, где все коммуникации проведены временно, высока вероятность повреждения электрическим током.
Но если использовать щиты, то такую опасность можно снизить до минимума. Все провода, а также предохранители, преобразователи и другое оборудование будет надежно закрыто в ящике. На поверхность выведены только розетки для подключения оборудования. Чтобы исключить доступ посторонних людей внутрь щита, он оснащается замком с ключами. Электрик, отвечающий за безопасную эксплуатацию оборудования, будет иметь доступ к внутренности щита механизации.
Использование щитов механизации – это наилучший способ организации энергосистемы строительной площадки или промышленного предприятия. К слову будет сказать, что такие устройства могут использоваться и на других объектах, например, в автосервисе, на автомобильной мойке и так далее.
Для автосервиса актуально будет иметь несколько розеток для подключения электроинструмента. Также можно сделать отвод для подключения сварочного трансформатора, хотя современные автосервисы чаще используют инверторные устройства для сварки. Кроме того, для мастеров, работающих с автомобилями, можно сделать отводы для 12-волтовых переносных осветителей. Дело в том, что именно такое напряжение является безопасным для освещения рабочего места.
Источник: stroy-energo.com
