Проект уникальный арочно-гравитационной плотины СШ ГЭС был разработан Ленинградским отделением института «Гидропроект». Создание плотины такого типа в условиях широкого створа Енисея и сурового климата Сибири не имело аналогов в мире. Проектное задание разрабатывалось под руководством главного инженера проекта Г.А.
Претро в Отделе Саянской ГЭС, а, после его утверждения в 1965 г., начальником отдела и ГИПом был назначен Я.Б. Марголин. Начатые при нем разработки технического проекта были продолжены Л.К. Доманским (1968—72 гг.) и А.И. Ефименко (1972—91 гг.).
Специалистами отечественного гидротехнического строительства признано, что высотрая арочно-гравитационная плотина СШ ГЭС своим появлением опередила эволюционный процесс развития расчетных моделей подобных конструкций. Она занесена в Книгу рекордов Гиннеса, как самое надежное гидротехническое сооружение данного типа.
Перекрытие реки Енисей на строительстве Саяно-Шушенской ГЭС. Док. фильм о СШГЭС, 1976 год.
Две с лишним сотни организаций внесли свой вклад в строительство энергетического гиганта на Енисее и навсегда останутся составляющими истории его создания, но первое место среди них занимает, конечно же, многотысячный «КрасноярскГЭСстрой».
Все предшествующие гидростанции, как правило, начинались с палаток и бараков-времянок. Но строительство Саянской ГЭС обошлось практически без «палаточной романтики» — уже в 1964 г. 120 семей получили ключи от квартир в 18-ти двухэтажных деревянных домах. В поселке Майна построили столовую, магазин, баню, детский сад, школу, следом были сданы в эксплуатацию комбинат бытового обслуживания, часовая мастерская, фотография, парикмахерская. В поселке Означенное тоже возвели 7 двухэтажных деревянных домов нового микрорайона для семей гидростроителей. А 4 ноября 1967 г. была заложена символическая плита под фундамент первого крупнопанельного дома, положившего начало городу Саяногорску.
Саянскую ГЭС строили молодые. Комсомольская организация на строительстве возникла в 1963 г., а в 1967 г. ЦК ВЛКСМ объявил строительство Всесоюзной ударной комсомольской стройкой. Так, шестнадцать девчонок — выпускниц Майнской средней школы — решили стать гидростроителями, и получили профессию штукатуров-маляров в учкомбинате поселка Майна.
Они создали отряд, который назвали «Красные косынки». Потом все дружно поступили в вечерний филиал Дивногорского гидротехнического техникума и успешно его окончили, после чего многие продолжили обучение в вузах, совмещая его с работой на строительстве. А из города Макеевка по комсомольским путевкам прибыл отряд выпускников интерната в количестве 17 человек. Все «макеевцы» тоже получили специальности в Майнском учкомбинате: ребята стали плотниками-бетонщиками, девчата — штукатурами-малярами. Впоследствии почти все они тоже получили высшее образование и остались жить в Саянах.
Один из самых известных бардов Юрий Визбор даже посвятил Саяно-Шушенской ГЭС свою песню, в которой есть такие строки:
Как строилась Саяно-Шушенская ГЭС
«Саянская ГЭС: затяжные дожди.
И лес — то седой, то рыжий.
Саянская ГЭС, ты ко мне приходи,
— Закрою глаза и увижу.
Вот это навек, так сказать, навсегда.
Зеленой тайгой по сердцу:
Как пахнет река, как стучат в неводах Луны золотые серпы.
И падают дни, как листы сентября,
И ночи длинны, как горы,
И смотрит на нас ледяная заря,
А нам разогреть бы моторы».
Вначале в поселке были только двухэтажные деревянные дома, но уже в 1967 году начали строить крупнопанельные дома города Саяногорска, где впоследствии будут жить работники станции.
Год за годом стройка становилась все более «комсомольской», и все более всероссийской. Летом 1979 г. в возведении крупнейшей ГЭС принимали участие студенческие строительные отряды общей численностью 1700 человек, в 1980 г. — более 1300 человек со всех концов страны. К этому времени на строительстве сформировались уже 69 собственных комсомольско-молодежных коллективов, 15 из них — именные.
Крупнейшие производственные объединения СССР создавали для новых гидростанций новое супермощное оборудование. Так, все уникальное оборудование СШ ГЭС было изготовлено отечественными заводами: гидротурбины — производственным объединением турбостроения «Ленинградский металлический завод», гидрогенераторы — Ленинградским производственным электротехническим объединением «Электросила», трансформаторы — производственным объединением «Запорожтрансформатор». Рабочие колеса турбин были доставлены в верховья Енисея водным путем длиною почти в десять тысяч километров, через Северный Ледовитый океан. Благодаря оригинальному техническому решению — установке на первых двух турбинах временных рабочих колес, способных работать при промежуточных напорах воды — появилась возможность до окончания строительно-монтажных работ начать эксплуатацию первой очереди станции. Благодаря этому народное хозяйство страны получило дополнительно 17 млрд кВт·ч электроэнергии.
Саяно-Шушенская ГЭС начала выдавать электроэнергию в энергосистему с декабря 1978 года, войдя в состав производственного объединения «Красноярскэнерго». По информации РусГидро к 1986 году, выработав 80 млрд кВт⋅ч, станция окупила затраты на своё строительство. 18 мая 2001 года станции было присвоено имя П. С. Непорожнего.
В 2003 году Саяно-Шушенский гидроэнергетический комплекс был выделен в ОАО «Саяно-Шушенская ГЭС». 16 июля 2006 года Саяно-Шушенская ГЭС выработала 500 миллиардов кВт⋅ч электроэнергии. 9 января 2008 года ОАО «Саяно-Шушенская ГЭС им. П. С. Непорожнего» было ликвидировано путём присоединения к ОАО «ГидроОГК» (позднее переименованного в ОАО «РусГидро»); станция вошла в состав компании на правах филиала.
В 8:13 местного времени (MSK+4) 17 августа 2009 года на Саяно-Шушенской ГЭС произошла тяжёлая авария (техногенная катастрофа). Находившийся в работе гидроагрегат № 2 внезапно разрушился и был выброшен напором воды со своего места. В машинный зал станции под большим напором стала поступать вода, затопившая машинный зал и технические помещения под ним. В момент аварии мощность станции составляла 4100 МВт, в работе находились 9 гидроагрегатов, автоматические защиты на большинстве из которых не сработали. Было потеряно электропитание собственных нужд станции, в результате чего сброс аварийно-ремонтных затворов на водоприёмниках (с целью остановки поступления воды) персоналу станции пришлось производить вручную [29] .
В результате аварии погибло 75 человек, большинство из которых составили сотрудники подрядных организаций, занимавшиеся ремонтными работами. Все гидроагрегаты станции получили повреждения различной степени тяжести; наиболее сильные, вплоть до полного разрушения — гидроагрегаты № 2, № 7 и № 9. Было частично разрушено здание машинного зала, повреждено электротехническое и вспомогательное оборудование.
Для расследования причин аварии были созданы комиссия Ростехнадзора, а также парламентская комиссия Государственной думы. Результаты работы этих комиссий были опубликованы 3 октября и 21 декабря 2009 года соответственно. Непосредственной причиной разрушения гидроагрегата № 2 было названо усталостное разрушение шпилек крепления крышки турбины в результате вибрации, возникавшей при переходах режима мощности гидроагрегата через диапазон «запрещённой зоны». Аварийно-спасательные работы на станции были в целом завершены к 23 августа 2009 года, после чего начались работы по восстановлению станции. Полностью все работы по восстановлению станции были завершены в 2017 году.
Подробнее на Саянская ГЭС Русгидро ру
ОАО «КТБ ЖБ» провело комплексное обследование блоков No 17-18, обратного свода левого тоннеля (правая сторона) Берегового водосброса Саяно-Шушенской ГЭС, с оценкой технического состояния бетонного массива и разработкой мероприятий по дальнейшей эксплуатации.
Источник: www.ktbbeton.com
Саяно-Шушенская ГЭС
Саяно-Шушенская гидроэлектростанция – самая мощная в России, её плотина входит в десятку самых высоких построенных плотин мира.
Саяно-Шушенская гидроэлектростанция имени П.С.Непорожнего расположена в Саянском каньоне у выхода Енисея в Минусинскую котловину вблизи города Саяногорска на юго-востоке республики Хакасия, Россия. Самая мощная ГЭС в России, её плотина входит в десятку самых высоких построенных плотин мира.
«Саяно-Шушенская ГЭС имени П. С. Непорожнего» – филиал ОАО «РусГидро». Директор филиала — Неволько Николай Иванович.
Количество ГЭС в филиале: Саяно-Шушенская и Майнская.
Определение Госкомиссией Карловского створа для строительства Саяно-Шушенской ГЭС – июль 1962 года.
Начало строительства – сентябрь 1968 года.
Завершение строительства (основного) – 1988 год.
Саяно-Шушенская ГЭС – самая мощная электростанция в России и самый мощный источник покрытия пиковых перепадов электроэнергии в Единой энергосистеме России и Сибири.
Установленная мощность 6 721 МВт.
Среднегодовая выработка 24 500,0 миллионов кВт.ч.
Выработка за I полугодие 2009 12 502,5 миллионов кВт.ч.
Полезный отпуск за I полугодие 2009 12 437,6 миллионов кВт.ч.
Климат в районе плотины – резко континентальный: максимальная температура плюс 40°С, минимальная – минус 44°С.
Продолжительность безморозного периода – 128 дней.
Место расположения – узкая долина с крутыми берегами, возвышающимися над урезом воды на 800-900 метров, имеет ширину на уровне поймы 360 метров, а на отметке гребня плотины – 900 метров.
Створ сложен кристаллическими метаморфическими трещиноватыми сланцами. Среднемноголетний сток воды в створе сооружений – 46,7 км3, максимальный расход -24400 м3/с.
Состав сооружений Саяно-Шушенской ГЭС
В состав сооружений входит бетонная арочно-гравитационная плотина высотой 245 метров, длиной 1066 метров, шириной в основании — 110 метров, шириной по гребню 25 метров.
левобережную глухую часть длиной 246,1 метров;
станционную часть длиной 331,8 метров;
водосбросную часть с 11 отверстиями шириной по 5 метров, имеющую общую длину 189,6 метров и рассчитанную на пропуск 13600 м3/с воды;
правобережную глухую часть длиной 298,5 метров.
В основании плотины выполнены площадная цементация и цементационная завеса на глубину до 100 метров.
В состав сооружений ГЭС входит приплотинное здание ГЭС, в котором размещено 10 радиально-осевых гидроагрегатов мощностью по 640 МВт, работающих при расчётном напоре 194 метров. Расстояние между осями агрегатов 23,7 метров. В здание ГЭС уложено 480 тысяч кубометров бетона.
В состав сооружений входит строящийся береговой водосброс (с 2005). Его ввод повысит надёжность и безопасность функционирования электростанции. Строительство планируется завершить в 2010 году.
Плотина ГЭС образует крупное Саяно-Шушенское водохранилище полным объемом 31,34 кубических километров (полезный объём — 15,34 кубических километров) и площадью 621 квадратных километров.
При создании водохранилища было затоплено 35,6 тысяч га сельхозугодий и перенесено 2717 строений.
В районе водохранилища расположен Саяно-Шушенский биосферный заповедник.
ГЭС присвоено имя крупнейшего энергетика страны, видного учёного, доктора технический наук Петра Степановича Непорожнего. Он возглавлял министерство энергетики и электрификации СССР (1962-1985), был вдохновителем и организатором большой программы строительства гидроэлектростанций в стране. В музее строительства Саяно-Шушенской гидростанции хранятся его личные вещи, подаренные семьей Непорожних.
Саяно-Шушенская ГЭС является объектом туризма. На станции есть свой музей и смотровая площадка, с которой ночью открывается захватывающий вид на красиво освещенные плотину и памятник строителям.
Ниже Саяно-Шушенской ГЭС расположен её контррегулятор — Майнская ГЭС мощностью 321 МВт, организационно входящая в состав Саяно-Шушенской ГЭС. Её строительство велось в 1979-1987 годах. Состав сооружений Майнской ГЭС: гидроэлектростанция, водосбросная плотина, грунтовые плотины – левобережная, русловая и правобережная, ОРУ 220 кВ. Длина её водохранилища – 21,5 метров, ширина до 0,5 метров, глубина до 13 метров.
История создания
Саяно-Шушенская ГЭС спроектирована институтом «Ленгидропроект». 4 ноября 1961 года первый отряд изыскателей института под руководством Ерашова П.В. прибыл в горняцкий поселок Майна с целью обследования трёх конкурирующих створов для строительства гидроэлектростанции. Геодезисты, геологи, гидрологи работали в мороз и непогоду, 12 буровых установок в три смены «прощупывали» со льда дно Енисея.
В июле 1962 года экспертная комиссия выбрала окончательный вариант – Карловский створ. В 20 километрах ниже по течению было намечено строительство спутника Саяно-Шушенской – контррегулирующей Майнской ГЭС.
Изначально рассматривались четыре варианта конструкции плотины: гравитационная, арочно-гравитационная, арочная и каменно-набросная. На стадии технического проекта рассматривался вариант арочно-контрфорсной плотины.
Выбрана была арочно-гравитационная, как наиболее отвечающая топографическим и инженерно-геологическим условиям створа.
Создание плотины такого типа в условиях широкого створа Енисея и сурового климата Сибири не имело аналогов в мире. Проектное задание разрабатывалось под руководством главного инженера проекта Г.А. Претро. После его утверждения начальником отдела и главным инженером проектов был назначен Я.Б. Марголин (1965). Начатые при нем разработки технического проекта были продолжены Л.К.
Доманским (1968-72 гг.) и А.И. Ефименко (1972-91 гг.).
В 1967 году ЦК ВЛКСМ объявил строительство Саяно-Шушенской ГЭС Всесоюзной ударной комсомольской стройкой. 4 ноября 1967 г. была заложена символическая плита под фундамент первого крупнопанельного дома, положившего начало городу Саяногорску. Летом 1979 года в возведении ГЭС принимали участие студенческие строительные отряды общей численностью 1700 человек, на строительстве сформировались комсомольско-молодежные коллективы.
В строительстве было задействовано более 200 организаций, самой крупной из которых стала «КрасноярскГЭСстрой» Минэнерго СССР.
Специально для гидростанции создавали новейшее оборудование самые крупные производственные объединения СССР: «Ленинградский металлический завод» (гидротурбины), Ленинградский производственное электротехническое объединение «Электросила» (гидрогенераторы), объединение «Запорожтрансформатор» (трансформаторы). Водным путём длиною почти в 10 000 километров – через Северный Ледовитый океан в верховья Енисея были доставлены рабочие колеса турбин. Благодаря оригинальному техническому решению – установке на первых двух турбинах временных рабочих колес, способных работать при промежуточных напорах воды, появилась возможность до окончания строительно-монтажных работ начать эксплуатацию первой очереди станции.
Первый кубометр бетона был уложен в основные сооружения Саяно-Шушенской ГЭС – 17 октября 1970.
В апреле 1974 года был подписан «Договор двадцати восьми», или совместное обязательство, направленное на сокращение сроков строительства и повышение качества выполняемых работ. Идея договора предусматривала выявление резервных возможностей всех участников строительства и постоянную координацию их действий. Координационный совет с самого начала возглавил директор «Ленгидропроекта» Ю.А. Григорьев.
Первый кубометр бетона в водосливную часть плотины уложен 26 декабря 1972 года.
Русло Енисея перекрыто 11 октября 1975 года.
Строительство Саяно-Шушенской ГЭС велось с поэтапным освоением.
Каждая из десяти турбин ГЭС, снабженная рабочим колесом из нержавеющей кавитационностойкой стали 6,77 метров в диаметре и весом 156 тонн, способна развивать мощность 650 000 кВт при расчетном напоре 194 метров. Первые два генератора Саяно-Шушенской ГЭС были введены в эксплуатацию с временными рабочими колесами гидротурбин, способными работать на низких напорах. Это позволило уже при частичном напоре, начиная с 60 метров, вырабатывать электроэнергию.
Для обеспечения пуска первого гидроагрегата в назначенный срок было спешно начато наполнение водохранилища. В нижний бьеф сбрасывался лишь санитарный пропуск. При этом не была предусмотрена возможность сброса воды из водохранилища на случай каких-либо непредвиденных обстоятельств.
Машинный зал Саяно-Шушенской ГЭС (длина 287,97 метров, ширина 36 метров) построен на базе пространственной перекрестно-стержневой конструкции, которая впервые была применена в практике строительства гидроэлектростанций. Она состоит из унифицированных металлических элементов системы московского Архитектурного института (МАРХИ). Перекрытие и стены зала служат ограждением оборудования и людей от внешней среды. При проектировании не учитывались нагрузки, связанные с действием гидравлических процессов при работе водосбросов и агрегатов. Поэтому из-за повышенной вибрации раз в три года после каждого холостого водосброса необходимо обследовать тысячи узлов конструкции с измерением зазоров в стыковочных узлах.
Аварии и проблемы
Первый агрегат был сдан в эксплуатацию в конце декабря 1978 года. Технологические возможности не позволили уложить требующийся объем бетона в водосбросную плотину, поэтому к мощному половодью она оказалась не готова и 23 мая 1979 года первый агрегат и здание ГЭС подверглись затоплению. Аэраторы, встроенные в стенки водосбросов, должны были обеспечивать подвод воздуха в поток в месте схода его с носка водосброса в водобойный колодец. Но вместо подсоса воздуха в аэратор произошло нагнетание в него воды из водосброса.
В 1985 году во время мощного половодья произошло разрушение 80% площади дна водобойного колодца. Были полностью разрушены плиты крепления (толщиной более 2 метров), бетонная подготовка под ними и скалы ниже подошвы на глубину до 7 метров. Анкера диаметром 50 мм были разорваны с характерными следами наступления предела текучести металла. Были проведены работы по реконструкции водобойного колодца (1991).
В 1988 году паводок привёл к разрушению отремонтированного колодца. Было принято решение об эксплуатации ГЭС в щадящем режиме на пониженной отметке максимального уровня воды – не более 540 метров вместо проектных 545.
Одной из главных проблем строительства было обнаружение увеличивающейся фильтрации тела плотины. Во избежание вымывания бетона провели дополнительную инъекцию в массив по существующей на тот период технологии, повторно цементировались межсекционные швы, выполнялась цементация трещин через восходящие скважины. Но все усилия были недостаточно эффективными: фильтрация продолжала увеличиваться. Чтобы устранить недостаток, между Саяно-Шушенской ГЭС и французской фирмой «Солетаншбаши» была достигнута договоренность о применении её технологии (на основе французских смол) подавления фильтрации воды через бетон (1993). Были проведены опытные ремонтные работы, которые оказались успешными: фильтрация была практически подавлена.
17 августа 2009 года на втором гидроагрегате в ходе проведения ремонтных работ произошла авария. Разрушена часть машинного зала, сам гидроагрегат, станция остановлена. Погиб 71 человек, 4 пропали без вести.
Было проведено отключение Саянского и Хакасского алюминиевых заводов, снижена нагрузка на Красноярский алюминиевый завод, Кемеровский завод ферросплавов, снижена нагрузка на Новокузнецкий алюминиевый завод.
Источник: www.vesti.ru
Саяно-Шушенская ГЭС — самая большая в России
После страшной аварии 2009 года на на знаменитой Саяно-Шушенской ГЭС прошло шесть лет, год назад тут закончили восстановительные работы, сейчас идет ремонт и отделка помещений. Предлагаю пройтись по самой большой ГЭС в России с экскурсией, оценить объем проделанных работ и в очередной раз поразиться масштабам самого большого в России гидроэнергетического комплекса.
От аэропорта Абакан до поселка Черемушки, рядом с которым в 1963 году начали возводить Саяно-Шушенскую ГЭС (СШГЭС), полтора часа езды. После Саяногорска машин становится заметно меньше, дорога впереди заканчивается возле ГЭС, а дальше можно попасть только на гребень плотины по спецпропускам.
Из Черемушек, где живет большинство работников станции, до СШГЭС ходит бесплатный трамвай, отправляющийся каждый час.
Время в пути по берегу Енисея занимает около 15 минут, расстояние от конечных станций — меньше шести километров.
Трамвай подъезжает прямо к проходной. Тут все серьезно — бронированная будка. После теракта на Баксанской ГЭС в Кабардино-Балкарии охрана всех объектов «РусГидро» была усилена.
После серьезного досмотра, как в аэропорту, проходим на территорию Саяно-Шушенской ГЭС. Масштаб довольно трудно воспроизвести, но человек на фоне бетонной стены смотрелся бы трудноразличимым пикселем.
Установленная мощность СШГЭС — 6400 МВт, среднегодовая выработка — 23,5 млрд кВтч электроэнергии. Напорный фронт Саяно-Шушенской ГЭС образует бетонная арочно-гравитационная плотина — уникальное по размерам и сложности возведения гидротехническое сооружение.
Конструкция высоконапорной арочно-гравитационной плотины не имеет аналогов в мировой и отечественной практике.
Часовня была открыта у подножия СШГЭС в первую годовщину аварии. Напомню, что техногенная катастрофа произошла в машинном зале 17 августа 2009 года. В результате разрушения гидроагрегата № 2 произошел выброс воды из кратера турбины. Потоком воды был залит машинный зал, повреждено силовое, вспомогательное оборудование, обрушены строительные конструкции здания машинного зала.
Все десять гидроагрегатов вышли из строя. Погибли 75 человек.
Мемориальная доска, которую все фотографируют.

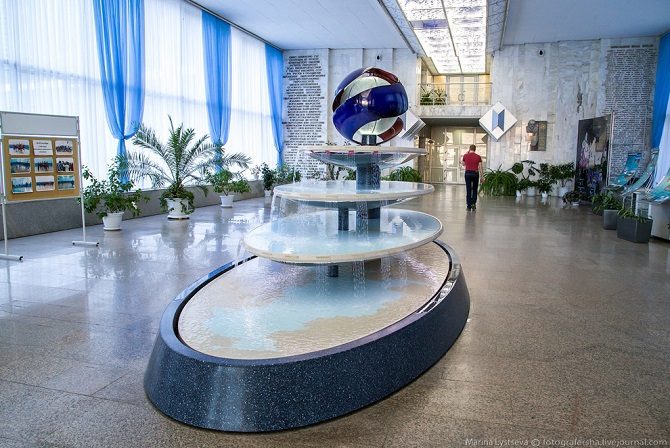

Оригинальный фонтан с шаром-логотипом «РусГидро», от которого текут десятки водных потоков символизирующих ГЭС и ниспадающих на карту России.
В фойе плакаты со схемами и описанием принципов работы гидроэлектростанции.
Первым делом направляемся в мозг Саяно-Шушенской ГЭС — пультовую. Табло полностью электронное, до замены оборудования оно было большим и железным с кучей окошек, датчиков и стрелок.
Можно в сети поискать, а можно увидеть первый пульт на картине художника 80-х годов.
С одной стороны — время по Москве, с другой — местное по Красноярску. Контроль состояния плотины Саяно-Шушенской ГЭС — процесс непрерывный.
Из окна пультовой открывается хороший вид на ГЭС. Высота сооружения — 245 м, длина по гребню — 1074,4 м, ширина по основанию — 105,7 м и по гребню — 25 м. В плане она имеет вид круговой арки радиусом 600 м с центральным углом 102 градуса.
Плотина СШГЭС является самой высокой в России и 13-й по высоте в мире. Пока китайцы не понастроили своих плотин, мы входили в пятерку лидеров…
В машинном зале ГЭС размещено 10 гидроагрегатов мощностью по 640 МВт с радиально-осевыми турбинами. Расчетный напор составляет 194 метра, максимальный статический напор — 220 м.
В память о погибших.
Тот самый участок с гидроагрегатом №2. Новый ввели в эксплуатацию осенью прошлого года. Сейчас, после года работы, по правилам завода-изготовителя агрегат остановлен для профилактического осмотра и ремонта.
В машинном зале близятся к завершению отделочные работы. Кстати, при входе в зал поражаешься тому, что кругом все отделано гранитом и мрамором, при этом делают качественно, на долгие годы.
Нужды в одновременном запуске всех десяти гидроагрегатов нет — одновременно здесь сейчас работают пять и их мощности хватает, чтобы обслуживать Саянский алюминиевый завод и, более того, регулировать всю энергосистему Сибири. На полную мощь ГЭС работает в основном в половодье…
Гидроагрегат №8 тоже проходит плановый осмотр.
Высота потолков в машинном зале — 25 метров, при аварии здесь все было заполнено водой до уровня балкона. Несколько человек уцелели, держась за балки наверху, а несколько были обнаружены в нижних помещениях, где создалась небольшая воздушная подушка…
Слева проходит рельс для полукозлового крана, их два в машзале грузоподъемностью 500 тонн каждый, они используются для монтажа гидроагрегатов.
Началом биографии Саяно-Шушенского гидроэнергокомплекса можно считать 4 ноября 1961 г. В 1964 году были начаты работы подготовительного этапа строительства — возведение дорог, жилья, создание производственной базы. В 1968 году начали отсыпку правобережного котлована первой очереди. В 1970 году уложили первый кубометр бетона, 11 октября 1975 года перекрыли Енисей.
Гидроагрегаты самой большой ГЭС в России запускались поочередно в период с 1978 года по 1985-й. К 1988 году строительство станции было в целом завершено. Водохранилище впервые было наполнено до проектной отметки в 1990 году. В постоянную эксплуатацию ГЭС была принята в 2000 году.
Телефоны для оперативной и аварийной связи. В город не позвонишь, но на работе и не надо.
Количество активной мощности гидроагрегата — 620 МВт. На примере чайника объясняется это так: для работы одного среднестатического электрочайника нужно 2 КВт, соответственно, одновременно один гидроагрегат может подключить 310 тысяч таких чайников.

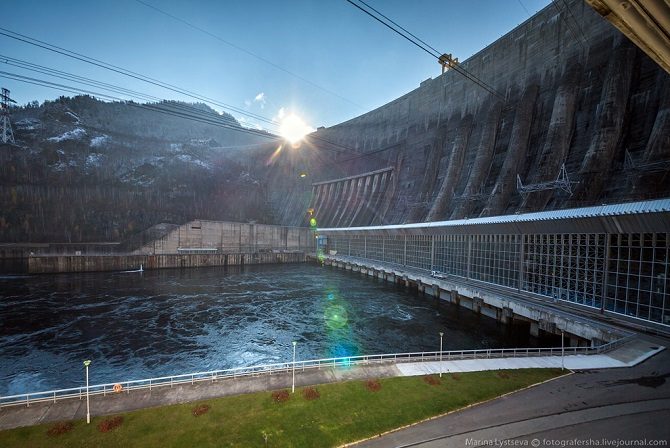

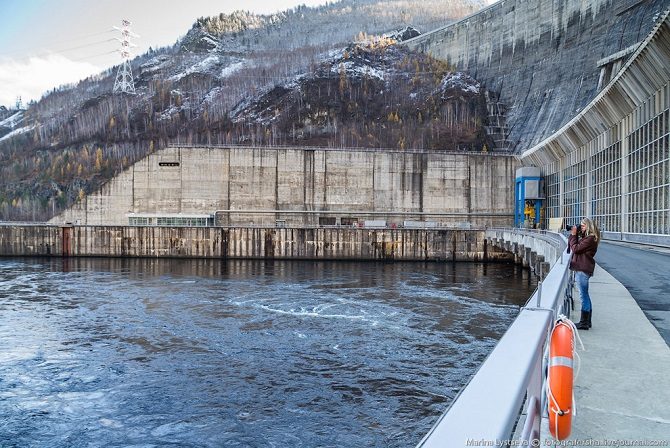

Выходим на балкон машинного зала со стороны нижнего бьефа.
Максимальная пропускная способность эксплуатационного водосброса при нормальном подпорном уровне (НПУ — 539 м) составляет 11 700 куб.м/с.
Прошли поближе к самой плотине. Под железобетонной облицовкой толщиной 1,5 метра проходят турбинные водоводы диаметром 7,5 метров — снизу кажется, что они сужаются, но это не так. Высота до гребня плотины около — 150 метров. А под нами еще почти сто метров вниз — бетон и вода, полная высота плотины 245 метров.
Наконец, поднимаемся на гребень плотины, преодолев серпантин и километровый тоннель в горе. Длина по гребню — 1074,4 м, ширина по основанию — 105,7 м и по гребню — 25 м. В плане она имеет вид круговой арки радиусом 600 м с центральным углом 102 градуса.
Станционная часть плотины располагается в левобережной части русла реки и состоит из 21 секции при общей длине 331,6 м. Со стороны нижнего бьефа к ней примыкает здание ГЭС, в зоне примыкания на отметке 333 м устроена трансформаторная площадка.
Основной водосброс имеет 11 отверстий, которые заглублены на 60 м от НПУ и 11 водосбросных каналов, состоящих из закрытого участка и открытого лотка, которые проходят по низовой грани плотины (на фото правее). Водосбросы оборудованы основными и ремонтными затворами.
Шикарный вид с гребня на Енисей.
Отработавшее свой век временное рабочее колесо турбины теперь выполняет функцию памятника недалеко от проходной.
156 тонн нержавеющего железа! Второе такое же колесо распилили и сдали на переработку.
Кавитация лопаток после 4-х лет работы. Вода постаралась…

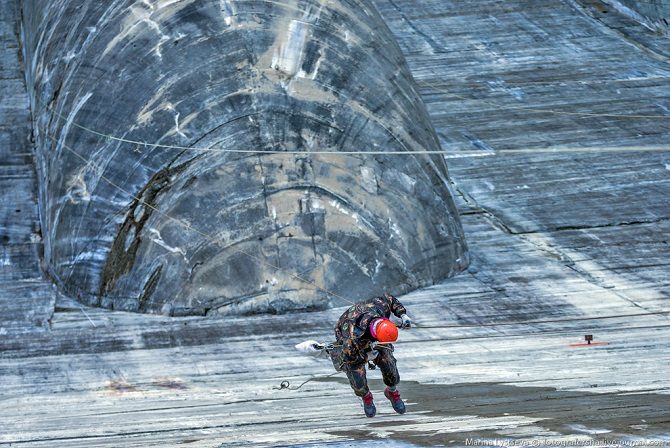

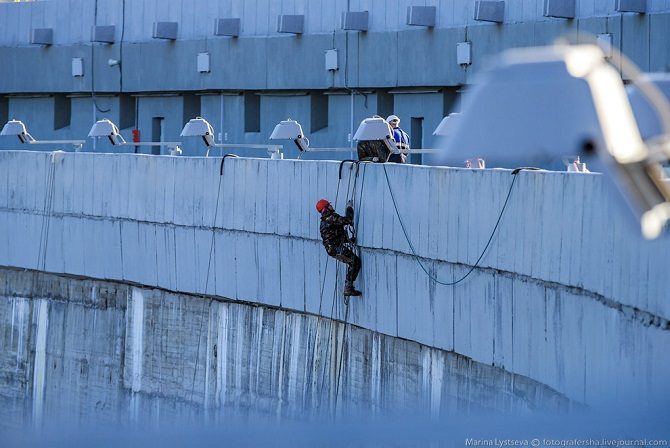

Вернемся на гребень. Тут сейчас работают альпинисты, которые выполняют работы по очищению мха с поверхности бетонных стен плотины, а также инспектируют ее на предмет состояния поверхности бетона.
Устойчивость и прочность плотины под напором воды обеспечивается и за счет собственного веса (примерно на 60%) и путем передачи гидростатической нагрузки на скальные берега (на 40%). Плотина врезана в скальные берега на глубину до 15 м. Сопряжение плотины с основанием в русле произведено врезкой до прочной скалы на глубину до 5 м.
На строительство Саяно-Шушенской ГЭС ушло в общей сложности 9,7 миллионов кубометров бетона. Вместе со строительством берегового водосброса 10,2. Для наглядности — с таким количеством бетона можно построить двухполосную автодорогу от Москвы до Владивостока! Правда, только по прямой, но все же…
Масштаб понятен?
А так?
Всего в теле плотины вдоль верховой грани устроены 10 продольных галерей, где размещено порядка пяти тысяч единиц контрольно-измерительной аппаратуры, и в которые выведены кабели от более чем шести тысяч датчиков, установленных в процессе строительства и эксплуатации. Вся эта КИА позволяет оценивать состояние сооружения в целом и отдельных его элементов.

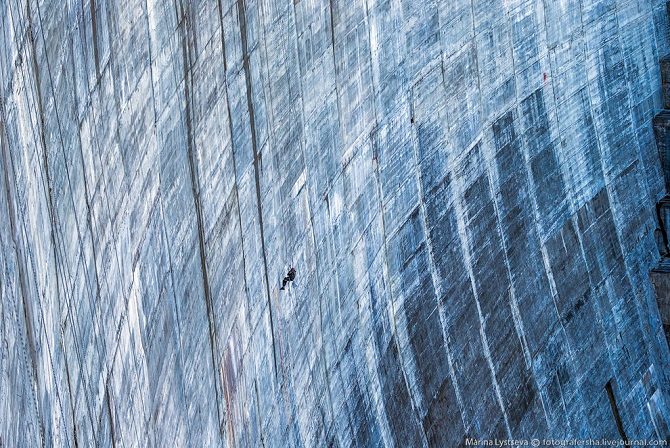

Еще альпинист для масштаба.
Площадь водосбора бассейна реки, обеспечивающая приток к створу ГЭС, составляет 179 900 кв.км. Среднемноголетний сток в створе — 46,7 куб.км. Площадь водохранилища составляет 621 кв.км, полная емкость водохранилища — 31,3 куб.км, в том числе полезная — 15,3 куб.км.
Водосбросная часть плотины, построенная в 2005—2011 годах, имеет длину 189,6 м и расположена у правого берега.
Кажется, что ГЭС близко, но на самом деле тут почти 3,5 километра…
На сегодняшний день Станцию не просто восстановили, а полностью обновили, сделав самой современной в России. Пожелаем же гидроэнергетикам успешной и безаварийной работы!
