Строительство туалета своими схема

Оптимальные размеры дачного туалета 1×1,5 м, высота – 2,2-2,5 м. В противном случае он будет просто неудобен, особенно для людей с крупными формами. Самостоятельно делать чертежи туалета необязательно, если нет особых требований и идей можно воспользоваться уже готовыми. В первую очередь, схема удобна тем, что позволяет правильно рассчитать количество стройматериалов и предварительную стоимость дворового санузла.

Возведение туалета над выгребной ямой (схема правильного размещения)

Основа каркаса

Туалетный домик, рекомендуют выдвигать на 2/3 вперед над выгребной ямой, обеспечивая, таким образом, к ней доступ для чистки за задней стенкой сооружения. Стойкость постройки может обеспечить неглубокий фундамент. Между ним и каркасом укладывают гидроизоляцию, 1-2 слоя рубероида. Но для легкой постройки из дерева он вовсе не обязателен.

Основу достаточно установить на бетонные блоки. Также можно поставить четыре опорных столба. Для этого, по углам будущей конструкции вырывают четыре ямы глубиной около 60 см, в мягких грунтах можно до 1 метра, и опускают в них асбестовые трубы. Яму на треть заполняют цементным раствором. После этого в трубу устанавливают опорную балку, а яму до конца заполняют бетоном.

Каркас дачного туалета. Своими руками. Часть 2.

Установка основания туалета на бетонные блоки

Сборка каркаса

Для сооружения каркаса достаточно будет брусьев сечением 50×50 или 80×80 мм, более габаритный материал брать нецелесообразно.

Сначала собирают прямоугольную опору с перемычкой, от которой будет подниматься передняя стенка стульчака, и прикручивают ее к фундаменту или опорным стойкам. Поверх настилают доску. Толщина напольной доски должна быть не менее 3 см.

Возведение деревянного каркаса для туалета

• Из бруса собирают каркас передней, задней и боковых стенок. При этом передняя стенка должна быть выше задней не менее чем на 10 см, это обеспечит необходимый уклон крыши.
• Для большей прочности конструкции на боковых и задней стенках рекомендуют сделать диагональные укосины.
• На передней стенке обязательно делают укрепление для двери, соответствующего размера и оформляют отверстие под окно.
• Каркасы стенок закрепляют на основании металлическими уголками, сверху и на уровне стульчака делают обвязку.

Укрепление каркаса туалета металлическими уголками

Следующим этапом будет сборка каркаса стульчака и его обшивка, если не предусмотрены альтернативные варианты, например, напольный унитаз.

Обшивка каркаса

Обшивают каркас деревянными досками. Вертикальное расположение позволяет значительно сэкономить материал, а горизонтальное имитирует сруб и смотрится интересней. Доски плотно подгоняют друг к другу и крепят к основе. Вместо дерева также используют листы профнастила, шифер или любой другой материал, соответствующий бюджету строительства.

Обшивка каркаса туалета

Крыша

Крыша не должна выступать за пределы стен более чем на 30 см. Монтаж начинают с закрепления параллельных досок на небольшом расстоянии. После этого снизу зашивают козырек, прикрепляют доски снаружи по периметру. На подготовленное основание укладывают слой гидроизоляции, обычно, это рубероид, после чего покрывают конструкцию любым кровельным материалом (шифер, металлопрофиль, битумная черепица).

Для туалета достаточно возведения простой плоской крыши

Дачники, которых стандартная схема домика не устраивает, могут подыскать чертежи более интересных вариантов, сделать его самостоятельно или приобрести готовые туалетные домики, они собираются по типу конструктора, а для удобства к ним обязательно прилагается инструкция и все сопутствующие чертежи.

Это интересно: Установка и монтаж септика «Танк» своими руками + советы от специалистов: освещаем суть

Как построить

Совсем необязательно составлять специальные чертежи для возведения туалета своими руками, хотя, если есть желание и опыт, они не помешают.

Как сделать на даче уборную – самый простой вариант:

Постройку, начинают возводить с фундамента, в качестве которого могут быть бетонные столбы. Для этого в земле выкапывают отверстия на глубину 80-100 см, шириной от 15 см, внутрь вставляют трубы, можно старые водопроводные или любые другие. Выравнивают их по вертикали и заливают раствором бетона.

• При использовании труб в качестве сваи, перед заливкой их бетоном, проверьте обязательно диагонали, чтобы вся последующая конструкция не оказалась перекошенной.
• Также желательно обеспечить расположение вершин труб в равномерном горизонте. Это позволит в дальнейшем избежать регулировки всего каркаса, с применением подкладок.

После просыхания основания делают обвязку брусом, имеющим сечение 100×100. Его прикручивают к уголкам и надежно фиксируют.

Укладывают пол и сооружают стульчак, затем накрывают их гладкими досками. На основание устанавливают стойки из бруса 50×50.

Крышу накрывают струганными досками, сверху на них укладывают любой кровельный материал, заделывая края спереди и сзади.

Для отделки внутренних стен и стульчака подойдет ОСП, которую затем покрывают лаком. Его же наносят и на сидение для унитаза.

Снаружи делают обрешетку из деревянного или металлического профиля, поверх которой можно накладывать любой вид сайдинга.

Нижнюю часть туалета можно отделать обрезками профнастила для защиты от осадков и создания декоративного эффекта.

Порог туалета можно покрыть оцинковкой. На двери или у входа можно сделать небольшое окно из поликарбоната. Наличие небольших щелей создаст дополнительную вентиляцию.

Для создания двери подойдет лист ОСП. Делается каркас из доски, сверху и снизу лист крепится к доскам, с наружной стороны также ставится доска. Сверху на дверь устанавливается сайдинг, в качестве крепежа используют саморезы.

Размеры туалета

Минимальный размер помещения – 1 x 1 м. Если сделать конструкцию меньше, взрослому человеку будет неудобно пользоваться унитазом. Наименьшая высота здания – 2 м. Она рассчитана с учетом тех же причин.

Обычно конструкцию вытягивают в длину, добиваясь габаритов около 1 x 1,2 м. В чертежах оставляют отступы на толщину досок (2-4 см) с обеих сторон. Заднюю стенку делают на 20-80 см ниже передней для установки наклонной крыши. При таких параметрах любой взрослый человек сможет использовать туалет без дискомфорта. Если планируется строительство не простого отхожего места, а дачного санузла со всеми удобствами, габариты вычисляются с учетом планировки.

Дачный туалет конструкция «Теремок»

Минимальный размер туалета с раковиной – 1,6 x 2,2 м. Исключения составляют дизайны, при которых она располагается над сливным бачком или на нем. Если санузел включает ванную, размеры увеличиваются до 2,2 x 2,2 м.

Размер выгребной ямы зависит от количества пользователей отхожего места. Для семьи из 2 человек достаточно емкости со сторонами 1,5 x 1,5 м и глубиной 1,2 м. За каждого дополнительного жителя габариты увеличивают на 30%. Сначала яму копают в глубину (пока не достигнут порога размещения с учетом грунтовых вод), затем расширяют.

Стенки герметичного отходника имеют толщину не менее 15 см. Если грунт на участке обладает высокими впитывающими способностями, его дополнительно укрепляют слоем дренажа.

Кассетный биотуалет

Кассетный биотуалет носит свое название благодаря тому, что в нем используется автономный приемный бак (кассета). Его можно легко вытянуть для смены, чистки и транспортировки. В среднем, объем такого бака составляет до 25 литров. Для применения на даче это отличный вариант.

Это компактные устройства, которые могут размещаться внутри помещения, или в уличных кабинах, и при этом не вызывают дискомфортных ситуаций с неприятным запахом и так далее. Если вы не знаете, как выбрать биотуалет для дачи, то стоит присмотреться к преимуществам этого варианта, так как он действительно положительно выделяется на фоне остальных в своей нише.

Преимущества кассетного биотуалета

Кассетный биотуалет обладает следующим набором преимуществ:

• Бак на 25 литров является самым большим по вместительности среди туалетов такого типа;
• Здесь присутствует индикатор, который позволяет следить за заполнением приемного бака;
• Если есть возможность подключить туалет к водопроводу, то можно организовать смыв, причем при автономных источниках воды это также осуществимо;
• Верхняя часть имеет достаточно большие размеры, что позволяет размещаться людям любой комплекции;
• Здесь имеется сливной поворотный патрубок;
• Присутствует клапан избыточного давления;
• На нижнем баке имеются ручки для удобной транспортировки, а также специальные колеса для перевозки;
• Конструкция баков является цельнолитой, что повышает надежность их эксплуатации;
• Верхняя часть может поворачиваться относительно нижней на 180 градусов.

Недостатки кассетного биотуалета

Кассетный биотуалет имеет ряд недостатков, которые в некоторых случаев выводят конкурентов на более высокие позиции:

• В сравнение с обычными уличными туалетами он сильно проигрывает по вместительности;
• Длительный застой усложняет операции по очистке;
• Уход за биотуалетом является более сложным;
• Для использования требуется иметь запас расходных материалов.

Виды и популярные модели кассетного биотуалета

Химический биотуалет кассетного типа имеет широкое разнообразие моделей. Стоит остановиться на самых популярных из них:

• CW200 – это модель стационарного туалета, который имеет функцию смыва. Они могут применяться не только для дачных условий, но даже в международных автобусах, кемпингах и прочих местах. Благодаря поворотному сиденью он отлично экономит пространство в замкнутых помещениях.
• С402С – устройство с электронной помпой, которая осуществляет смыв чистой водой. В этой модели на кассете имеются дополнительные колеса и выдвигающаяся ручка, что помогает в очистке.
• С262-CWE – модель со стильным дизайном, который сделан по всем эргономичным правилам. Благодаря наличию панели управления он оказывается очень простым в эксплуатации. Из-за компактности он может применяться практически во всех местах с ограниченным пространством. Функцию смыва обеспечивает электрическая помпа.
• С262-CWE Ceramic Bowl – практически полностью повторяет все особенности предыдущей модели, только ее чаша сделана из керамики, что облегчает уход за ней.

фото:кассетный биотуалет CW-200

Устройство и принцип работы кассетного туалета

Кассетный биотуалет имеет нижний отсек, в котором располагается бак для приема отходов. Для изоляции вместилища этот отсек закрывается при помощи крышки. Для открытия доступа к приемному баку в нижнем отделении на лицевой стороне располагается задвижка. Здесь же находится и индикатор заполнения.

Верхняя часть изделия спроектирована в виде обыкновенного унитаза. Внутрь него заливается вода, которая предназначена для смыва. Ее заливают через входное отверстие или же подключают верхний бак, который может быть совмещен с водопроводом. Также имеется кнопка смыва, который осуществляется при помощи помпы.

В них имеется две форсунки, обеспечивающие качественный полноценный смыв струей воды. Поверхность пластиковых деталей являются гладкой и отполированной, что улучшает смывные характеристики.

Химический биотуалет для дома обязательно имеет нижний бак с удобными для транспортировки и уборки элементами. Сюда входят большие колеса для перевозки (из металла или пластиковые), выдвижная ручка с муфтой из пластика. Клапан избыточного давления и сливной патрубок облегчают уборку.

Кассетный биотуалет имеет такой же принцип действия, как и другие химические модели. Отходы попадают в приемный бак, где находится жидкость, в которой они перерабатываются в однородную экологически чистую массу.

В каком месте можно ставить дачный туалет

Выбор места, где будет построена яма, дело ответственное

Поэтому необходимо особое внимание уделить следующим моментам:

• Как далеко может быть размещена яма для дачного туалет от дома и других построек;
• В каком месте на территории участка должна быть выкопана яма;
• На каком расстоянии должны оставаться растения;
• Как повернуть туалет по отношению к соседям.

Но самое главное, решить вопрос насколько удалена яма от источника питьевой воды. От этого зависит здоровье всех проживающих на самой даче и на близлежащих участках. Как гласят нормы и санитарные стандарты, яма для туалета не может быть ближе, чем 25 метров от любого источника воды. При этом необходимо внимательно осмотреть свой участок земли. Если уклон, то яма должна быть в самой нижней точке.

Определяя место где будет находиться яма, следует думать не только о собственной земле. Уклон территории может продлиться к соседям и в этом случае нужно учитывать расположение источника питьевой воды у них. Без согласования данного вопроса строить отхожее место нельзя.

Где должна быть выкопана яма для туалета? Подальше от самого дома. Жилые здания и погреба должны остаться на расстоянии 12 метров от места, где выкопана яма. Ближе располагаются бани и летние души. До них яма может быть расположена на расстоянии 8 метров.

А вот хозяйственные постройки и загоны для животных могут находиться в четырёх метрах от места, где находится отхожая яма.

Растения должны оставаться на расстоянии не ближе 4 метров от места где выкопана яма. Это необходимо для того, чтобы яма не разрушалась мощными корнями растений. Если это произойдёт, то всё содержимое отправится прямо в грунт

Также следует обратить внимание на место, где расположена яма для дачного туалета относительно забора. Он не должен быть ближе одного метра от территории, где выкопана яма

В тоже время к яме должен иметься постоянный доступ. Необходимо предусмотреть возможность откачки нечистот ассенизационной машиной.

Определение типа ямы относительно грунтовых вод

Уровень грунтовых вод является важным показателем в характеристики любого участка. И тем более, когда стоит вопрос где должна быть выкопана яма для туалета. Здесь необходимо руководствоваться следующим правилом: при залегании грунтовых вод ниже отметки в 2,5 метра можно выбирать любой тип отстойника. Но если этот показатель выше, то единственно возможным вариантом остаётся герметичная яма.

Данный яма позволит избежать негативных последствий от смешивания грунтовых вод и фекальной массы. Заражение почвы сделает невозможным дальнейшее выращивание растений и забор воды без проведения дорогостоящих работ по обеззараживанию.

Порядок строительства и обустройства туалета

Порядок строительства и обустройства туалета

Первый этап – подготовка ямы. Обычно делается квадратная яма со сторонами в 100 см и глубиной порядка 2 м. Прежде чем приступать к рытью выгреба четко выделите его пределы.

Первый этап – подготовка ямы

Стены и низ конструкции подлежат усилению. Для решения этой проблемы можно использовать бетонные кольца либо кирпич, также применяются бутовый камень, доски и пр. На дно выгреба насыпается щебенка и тщательно утрамбовывается. На щебенке обустраивается кирпичная кладка либо же делается бетонная стяжка.

Стены и низ конструкции подлежат усилению

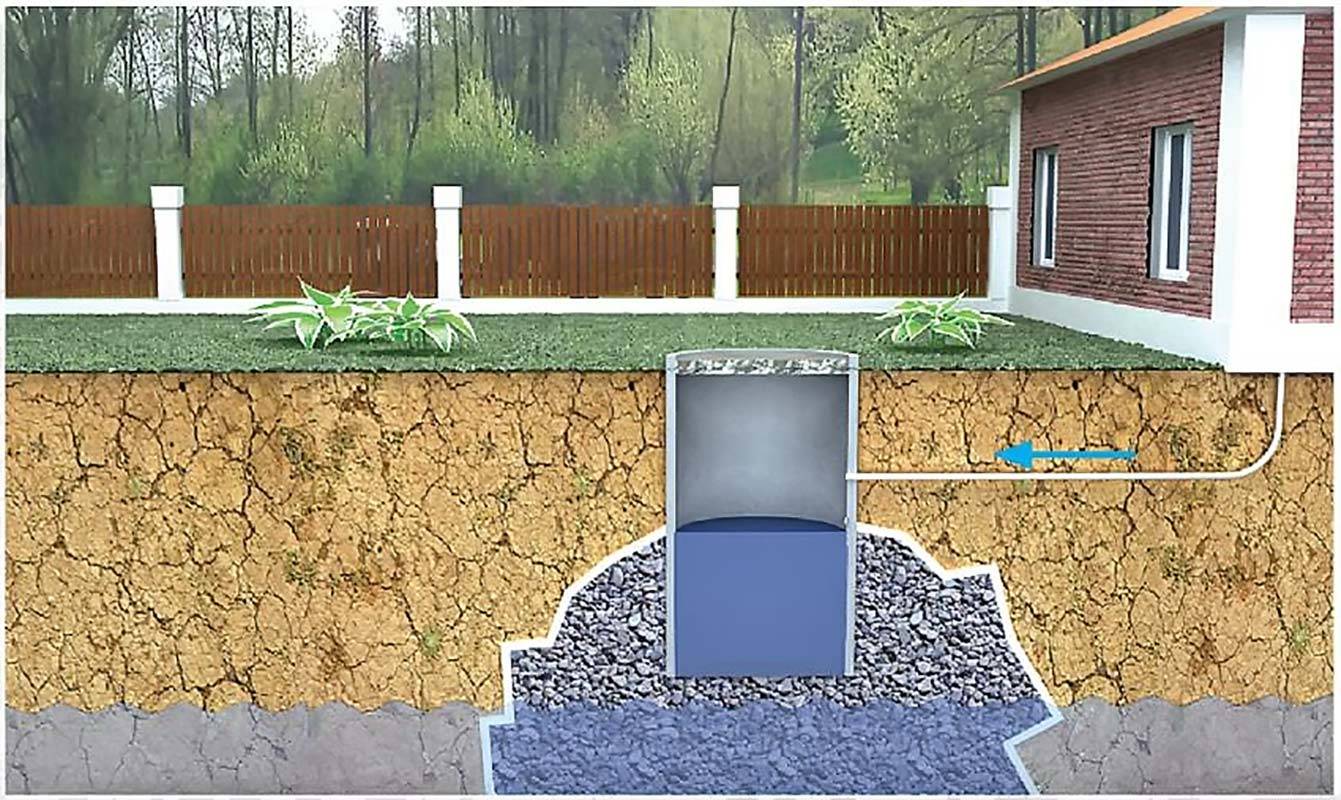

Второй этап – обустройство выгребной ямы. Внутренние стенки выгреба подлежат обязательной влагоизоляции. Такая обработка предотвратит проникновение отходов из ямы в грунтовые воды. Для гидроизоляции стены достаточно заштукатурить либо проконопатить.

Третий этап – подготовка фундамента для туалетного домика. Традиционно такие домики устанавливаются на основания столбчатого типа. Углы строения должны опираться на кирпичные столбы, укрытые рубероидом в качестве гидроизоляционного материала.

Четвертый этап – подготовка рамной конструкции. Основа домика собирается из деревянных балок. Предварительно их необходимо обработать грунтовкой и покрасить. Подобная обработка предотвратит преждевременное гниение древесины. Соберите раму и установите ее на кирпичное основание.

Выставьте на раму 4 стойки. Обязательно убедитесь в вертикальности их размещения. Для получения надежной фиксации используйте болты. Дополнительно укрепите конструкцию при помощи металлических пластин. Установите балки для кровли, а также стойки для монтажа дверей.

Четвертый этап – подготовка рамной конструкции

Крыша должна иметь небольшой уклон. Для его обеспечения сделайте передние стойки немного длиннее задних. Над выгребом обустройте каркас из деревянных брусков под будущее сидение. Кровлю нужно укрыть рубероидом и выбранным финишным материалом. Чаще всего используется шифер.

Пятый этап – обшивка конструкции. Прибейте к каркасу вертикальные бруски или доски под вагонку, сайдинг или другой выбранный вами материал. Доски крепятся на расстоянии в 150 мм друг от друга. Основание для сидения и внутреннюю поверхность стен тоже нужно обшить вагонкой или другим желаемым материалом.

Пятый этап – обшивка конструкции

Шестой этап – установка дверей. Сбейте дверь, закрепите петли в соответствующих местах и навесьте полотно. При желании установите фурнитуру и дополнительные элементы в виде порожка, наличников и т.п.

Шестой этап – установка дверей

Седьмой этап – обустройство освещения дачного туалета. Чтобы уборной было удобно пользоваться в любое время суток, к ней нужно подвести электричество. Светильник выбирайте на свое усмотрение.

Седьмой этап – обустройство освещения дачного туалета

Также над дверью нужно вырезать окошко желаемой формы. Через него помещение будет освещаться в дневное время.

Восьмой этап – обустройство вентиляции

Чтобы дачный туалет не стал источником неприятных запахов, отравляющих жизнь, уделите должное внимание обустройству вентиляционной системы

Восьмой этап – обустройство вентиляции

Купите пластиковую трубу диаметром 100 мм и закрепите ее на задней стенке домика при помощи хомутов. Один конец такой трубы нужно заглубить в выгреб примерно на 100 мм, а второй вывести наружу. Для этого вам необходимо предварительно подготовить подходящие отверстия в подиум-сидение и крыше. Длину трубы подбирайте такую, чтобы она возвышалась над кровлей примерно на 20 см.

Зашпаклюйте места прохождения трубы через перекрытия. На оголовок вентиляции устанавливается специальная насадка-дефлектор.

Это традиционный вариант дачного туалета с выгребной ямой. При желании вы можете отдать выбор в пользу другой конструкции, к примеру, люфт-клозета либо же пудр-клозета.

Строительство туалета типа «Скворечник» своими руками

Туалет «Скворечник» сооружается из дерева, для обшивки можно пользоваться любым доступным материалом, крыша может быть как односкатной, так и двускатной. Для сбора отходов используется выгребная яма. Можете создать свой проект или использовать готовые чертежи.

В качестве примера можно привести такие размеры для туалета «Скворечник» с односкатной крышей:

• высота задней стенки – 2.2 м;
• высота передней стенки – 2.6 м;
• основание – не менее 1х1 м;
• ширина — не менее 1 м.

При строительстве не забудьте учитывать рекомендации, перечисленные в предыдущем пункте.

Список необходимых материалов:

• Рубероид – 2 м2;
• Бетонный бордюр длиной 2 м – 2 шт;
• Доски для каркаса;
• Вагонка или доски для обшивки;
• Деревянный брус – 1 шт;
• Лист стальной оцинкованный – 1 шт;
• Дверной блок – 1 шт;
• Дверные петли, ручка или карандаш, гвозди или саморезы (в зависимости от обшивки), шпингалет или дверной замок;
• Краска или лак.

Описание процесса постройки «Скворечника» поэтапно:

1. Выройте выгребную яму размером не менее 1х1х2 м. Не забывайте, что размеры туалета зависят от габаритов ямы. Дно ямы покройте слоем битого кирпича или щебня.
2. В качестве фундамента конструкции устанавливаем бетонный бордюр на расстоянии не более 25 см от краев ямы – он будет нашим перекрытием. Следует закопать его так, чтобы высота бетонного основания над землей составляла около 15 см.
3. Стелим на наш бордюр рубероид в качестве влагоизолятора (3-4 слоя).
4. Устанавливаем деревянный каркас и крепим на него выбранную обшивку – доски, вагонки и т.д. На пол постелите доску толщиной минимум в 0.5 см. Рекомендуется использовать твёрдые породы древесины – дуб, клён, лиственницу и прочие.
5. На полу делаем отверстие до 30 см в поперечнике. Форму выбирайте по своему усмотрению – ромб, овал, сердечко и т.д.
6. Ставим дверь. Для создания хотя бы минимального освещения делаем в ней окно приглянувшейся формы.
7. На крышу кроем рубероид, можно использовать стальной лист.
8. Красим почти готовый туалет масляной краской или лаком.

Особое внимание при постройке стоит уделить вентиляции — необходимо выводить воздух из ямы, чтобы уходил неприятный запах. Для этого можно взять использовать трубу диаметром хотя бы в 10 сантиметров

В крыше и полу туалета вырезаем отверстие нужного диаметра и закрепляем трубу на высоту минимум в 30 см над крышей. Все отверстия нужно загерметизировать (подойдёт обычная монтажная пена). На конец трубы устанавливается дефлектор – он будет создавать необходимую тягу.

Интерьер «Скворечника» можно обшить пенопластом (некоторые используют картонные каретки для яиц). Облицовку экстерьера делайте, как пожелаете – вас ограничивает только бюджет и фантазия.

Источник: market-crimea.com

Проекты, чертежи и схемы дачного туалета

Не стоит себе отказывать в комфорте даже на даче. Существует огромное количество проектов дачных туалетов, которые под силу воплотить в жизнь каждому человеку. Но для начала нужно определиться с чертежом и уже согласно ему, строить будущее сооружение.

Огромное количество материалов и всевозможных проектов дачных туалетов приводит к тому, что люди просто теряются на фоне всего этого разнообразия. Именно поэтому так важна теоретическая часть. На основе данных этой статьи вы сможете выбрать оптимальный проект для вашей дачи.

К тому же по чертежу можно рассчитать количество необходимых материалов. Плюс, когда вы увидите, как будет выглядеть проект вашего дачного туалета на картинке, то сразу подберёте идеальное место для его возведения.

Типовые проекты дачных туалетов

В основном для создания проекта дачного туалета используют такие типы конструкций:

1. туалетный домик с выгребной ямой,
2. биотуалет,
3. пудр-клозет.

Каждая из этих конструкций имеет свои преимущества. Именно поэтому так важно перед началом строительства определиться с типом.

Дачный туалет с выгребной ямой

В проекте обязательно нужно предусмотреть котлован. Также нужно позаботиться об его обустройстве. Для этого может использоваться пластиковая бочка или кирпичная кладка, усиленная арматурой.

В проекте вы должны предусмотреть нужное количество кирпича и цемента, также не забывайте про арматуру. Созданные вами стены впоследствии покрываются штукатуркой. Именно яма задаёт характер наземной постройки. Обычно это небольшой деревянный домик, созданный из подручных материалов. Он может быть в форме шалаша, миниатюрного дома и даже теремка.

Согласно данному проекту дачного туалета, все отходы будут скапливаться в яме. Для её дальнейшей очистки понадобится ассенизатор. Главным недостатком проекта является неприятный запах. Именно поэтому очень важно ещё на стадии планирования предусмотреть вентиляцию.

Вентиляция может быть, как естественной, так и принудительной. В первом случае в конструкции делается два отверстия снизу и сверху. Их предназначение крайне простое — создавать воздушные возмущения. Таким образом, неприятный запах не будет надолго задерживаться внутри.

Принудительная вентиляция — это простой вентилятор, который выдувает все неприятные запахи из туалета. При его установке нужно подумать об компенсационном отверстии, через которое воздух будет проникать внутрь. Его диаметр должен быть не меньше диаметра вентилятора. Всё это прописывается в проекте.

Важно ! Не забывайте про выгребную яму. Она также нуждается в циркуляции воздуха. Для этого устанавливается вентиляционная труба.

Пудр-клозет

При создании данного проекта дачного домика выгребная яма не предусматривается. Все отходы собираются в резервуар под стульчаком. Лучше всего в конструкцию включить две ёмкости разного размера. В меньшей нужно сделать несколько разнокалиберных отверстий и вставить её в большую ёмкость, с боку которой будет круглый выход. В него подключается дренажный шланг.

Через шланг жидкость уходит в землю или дренажную систему. Главную роль в этом проекте дачного туалета играет вместилище для наполнителя. В качестве смеси чаще всего используют торф. Наполнитель помогает сдерживать неприятные запахи. Как только резервуар наполнится, его следует вынести на компостную кучу.

Когда вы будете делать чертёж, в нём важно учесть удобство извлечения контейнера. Есть два возможных варианта решения этой проблемы. В первом из них резервуар изымается при поднятии сиденья. Во втором сзади постройки вырезается небольшая дверца. Она позволяет без особых сложностей изымать заполненную ёмкость.

Биотуалет

Здесь даже строить ничего не нужно. По факту вы покупаете готовый проект дачного туалета. Всё что вам нужно это установить изделие в удобном месте. При этом можно приобрести как готовую конструкцию, так и целую кабинку.

Совет ! Готовая конструкция легко устанавливается даже в доме. Всё что нужно сделать — это позаботиться о дренаже.

Душ и туалет под одной крышей

Сейчас большой популярностью пользуются проекты дачного туалета, совмещённого с душем. Это особенно выгодно с точки зрения финансов. К тому же подобный проект позволяет в значительной мере сэкономить свободное пространство на участке.

В проекте туалет с душем будут иметь одну общую стену. Результат — экономия строительных материалов. При этом санузел может работать как на основе резервуара со смесью, так и на базе выгребной ямы.

Как создаётся чертёж

Главная задача чертежа при создании проекта дачного туалета — детализация конструкции. На бумаге чётко указываются размеры, форма и тип постройки. При этом есть ряд нормативов, которые необходимо соблюдать.

Во-первых, расстояние дачного туалета для места водоснабжения не может быть меньше 30 метров. Это нужно указать в проекте. Во-вторых, жилое или хозяйственное строение не должно находиться ближе 15 метров. Конечно же, существуют и исключения в виде того же септика с биологической системой очистки.

Особое значение в чертеже имеют размеры. Вы сами вольны задавать их. Но есть определённые нормативы, которые позволяют с высокой гарантией создать красивое и комфортное в эксплуатации здание.

Высота будущего дачного строения не должна превышать двух с половиной метров. При этом минимальный показатель находится на уровне 2-х метров. Длина постройки от 1,2 до 1,8 м. Ширина в диапазоне от 1 до 1,2 м.

Многие начинающие строители не придают достаточного значения параметрам выгребной ямы. Это недопустимо. Ведь её тоже необходимо включать в чертежи. Расчётная глубина 1,5—2 м, диаметр от 2 до 2,5 м. Если грунтовые воды залегают близко к поверхности, то от котлована придётся отказаться.

Проекты надстроек для дачного туалета

При выборе подходящего проекта дачного туалета особое значение имеет подбор материала. Именно он в наибольшей степени задаёт параметры будущего здания. Существует несколько типичных вариантов, о которых и пойдёт речь дальше.

Туалет из кирпича

Преимущества данного материала можно перечислять до бесконечности. Он устойчив к атмосферным влияниям, одинаково хорошо сохраняет тепло и прохладу, является экологически чистым. Мало того, он позволяет придать строению любую форму.

Основой данного проекта является фундамент. Без него создание дачного туалета из кирпича просто невозможно. Отдельно нужно упомянуть качество кладки. Это настоящее искусство класть кирпич на века. Сверху строение накрывается крышей, материалом, для которой в большинстве случаев служит шифер.

На картинке вы видите пример смежного проекта. В одной конструкции совмещаются туалет и душ. Это не только практично, но и позволяет сильно сэкономить на стоимости строительных материалов.

Деревянный туалет

Проект деревянного дачного туалета — это классика. Его постройка занимает минимум времени, но чтобы сооружение служило вам верой и правдой, необходимо в процессе работы чётко следовать намеченному плану.

На картинке представлен один из самых популярных среди дачников вариант — теремок. Как видите, он обладает небольшим внутренним пространством и малыми габаритами. Это позволяет установить его где угодно. Также стоит отметить эстетичный внешний вид.

Туалет из металла

Этот вариант проекта придётся по душе тем, кто хочет сэкономить время и деньги. При постройке можно использовать листы металла, оставшиеся от постройки дома. Единственное, о чём нужно позаботиться — это внутренняя обшивка. Конечно, без неё можно обойтись, но зимой в таком сооружении будет находиться весьма проблематично.

Главный плюс проекта — отсутствие необходимости в каких-либо знаниях. Построить такой дачный туалет способен практически каждый. Это самый малозатратный вариант, какой только можно представить. Единственное, чему нужно уделить внимание — это стульчаку. Его лучше всего сделать из дерева, чтобы было удобно сидеть.

Виды деревянных кабинок

Именно деревянные кабинки пользуются наибольшей популярностью среди дачников. Объясняется это довольно просто. Брус стоит недорого, но обеспечивает хорошую теплоизоляцию и имеет приятный внешний вид. При строительстве чаще всего используют такие проекты:

1. Шалаш — это оптимальное сочетание прочности и эстетичного вида. Неважно ветер на улице или дождь. Эта конструкция стойко выдерживает любые погодные невзгоды. Главный минус — неудобство. Он занимает много территории, при этом внутри каждый шаг сопровождается ударом головой о потолок.
2. Скворечник или теремок . Данный проект уже был упомянут ранее, но есть ещё несколько важных фактов, которые нужно о нём знать. Это один из самых простых проектов дачного туалета. На него уходит минимум материалов. Главные минусы — плохо держит тепло и легко продувается. Подходит только для летнего использования.
3. Домик — эта конструкция традиционно теплее и прочнее скворечника. Для создания такого проекта дачного туалета необходим минимум материалов. Уникальная форма позволяет сделать художественную отделку.
4. Избушка — самый сложный проект дачного туалета. Он требует много материалов и труда, но в то же время обладает невероятной прочностью и выдерживает любые климатические невзгоды. Отдельно нужно отметить удобство в эксплуатации.

Итоги

Как видите, всевозможных проектов дачных туалетов существует множество. При строительстве вы сами выбираете материал, тип постройки и внутреннее устройство. Любой из вышеперечисленных вариантов имеет свои недостатки и достоинства. Поэтому очень важно взвесить все плюсы и минусы каждого проекта и сделать выбор в пользу оптимального.

• Смотровая яма своими руками
• Варианты и примеры перепланировки однокомнатной квартиры
• Перепланировка двухкомнатной хрущевки
• Проекты бани с террасой и домов

Обсудить статью на форуме

Источник: bouw.ru

Как построить туалет для дачи своими руками: чертежи с размерами

Обустраивая дачу для временного или постоянно проживания, первым делом стоит задуматься о постройке уличного туалета. Даже если со временем планируется сделать сан.узел в доме, то уборная на улице, поможет предотвратить попадание пыли и грязи в дом при работе в саду или на грядках.

Несмотря на то, что строительство уборной в саду дело простое, и не вызывающее никаких сложностей, для начала стоит решить массу вопросов: будет это туалет с ямой или без, из каких материалов он будет строиться, какой у него будет дизайн и габариты. И только после решения всех вопросов, необходимо сделать четкий чертеж будущей постройки, подготовить расходные материалы и инструменты, и приступать к работе.

Общее описание конструкции

Туалет для дачи представляет собой небольшое строение, сооруженное из дерева, кирпича или блоков, металла. Его форма может быть любой, в зависимости от фантазии и предпочтений дачников. Что касается размеров, то для одинарной постройки (уборной без душа), стандартными считаются следующие габариты:

• высота от 2 м и до 2,2 м;
• ширина от 1,4 м и до 1,8 м;
• глубина – 1,2- 1,4 м.

Если это постройка, состоящая из уборной и летнего душа, то ее ширина увеличивается в два раза.

Схемы туалетов

Построить дачный туалет своими руками можно по разным схемам. Некоторые проявляют фантазию и креативное мышление, и сооружают настоящие произведения искусства, которые становятся основным украшением приусадебного участка. Например, иногда на дачах можно встретить королевскую уборную в виде кареты, оригинальный туалет — в виде ветрянной мельницы, старинного замка или башни.

Но самыми популярными схемами среди дачников при постройке уличного сортира являются:

Скворечник

Данный тип сортира является самым бюджетным, так как на него уходит меньше всего стройматериалов. Его особенностью является наличие односкатной кровли и небольшие размеры:

• высота задней стенки составляет 2 м;
• передней 2,3 м (она обязательно должна быть выше, чтобы на крыше не скапливались осадки);
• ширина около 1м.

Для строительства уборной по схеме скворечник подойдут любые материалы: дерево, кирпич, блоки, металл. Справиться с рабочим процессом может один человек, имеющий небольшие навыки в сфере строительства. Несмотря на простоту строительства, данный вариант не самый удобный в эксплуатации. Он больше подходит для летнего пользования, а зимой в нем будет довольно холодно.

Шалаш

Данный тип сортира обладает массой преимуществ. Он отличается простой архитектурной формой, компактными размерами, наличием двухскатной кровли (на которой не задерживается мусор и осадки). На сооружение туалета в виде шалаша уходит немного стройматериалов, и справиться с рабочим процессом сможет даже новичок в этом деле. Габариты такой постройки следующие:

• высота до 3 м;
• ширина до 2 м;
• глубина до 1,5 м.

Теремок

Постройка по схеме теремок представляет собой высокое строение с двухскатной крышей. Скаты кровли должны доходить, как минимум, до середины здания.

Внимание: при самостоятельном строительстве туалета по схеме теремок важно на самом начальном этапе грамотно вымерить его размеры. Так как из-за довольно сложной архитектурной формы, некоторые детали в процессе стройки могут не состыковаться между собой.

К особенностям такой конструкции стоит отнести:

• надежную защиту здания от ветров и сквозняков, благодаря длинным скатам кровли;
• наличие большого внутреннего пространства;
• эстетичный внешний вид. Если теремок снаружи украсить кованными навесами, щеколдами и резными окошками, он станет похожим на настоящий сказочный домик.

Внимание: чтобы еще больше увеличить внутреннее пространство уличного сортира, в нем рекомендуется установить садовый унитаз, а не обустраивать деревянный стульчак. Тогда в помещении останется место для установки умывальника.

Утилизация отходов в дачном туалете

Дачный туалет можно построить с выгребной ямой или без нее. Каждый отдельный вариант имеет свои преимущества и недостатки. Довольно часто, этот выбор зависит не столько от владельцев приусадебных участков, сколько от уровня расположения грунтовых вод. Если они располагаются слишком близко к поверхности земли (на глубине от 2.5 и до 3.5 м), то строить сортир с выгребной ямой запрещается. Также обустройство выгребной ямы не подходит для грунта с природными трещинами.

Туалет с выгребной ямой

Если грунт на участке отличается повышенной стойкостью к трещинам, грунтовые воды располагаются далеко, можно заняться строительством уличного туалета с выгребной ямой. Ее размеры определяются в зависимости от частоты эксплуатации сортира, и от количества постоянно проживающих в доме людей. В среднем, дачники делают ямы объемом до 1,5 куб.м. Как показывает практика, этого вполне достаточно для регулярного пользования уборной тремя людьми.

Форма ямы для уличного сортира может быть любой. Но проще всего выкопать квадратную или круглую яму. После того, как выгребной колодец вырыт, его необходимо выложить кирпичом, забетонировать или сделать в нем бревенчатую кладку (в таком случае, древесину дополнительно потребуется обработать смолой, чтобы предотвратить ее гниение). Иногда на дно ямы дачники выкладывают бетонные кольца. Здесь важно тщательно обработать стыки между стенами и дном.

Внимание: уличный туалет с выгребной ямой нельзя обустраивать без вентиляции. Поэтому, в выгребной колодец заглубляется труба, диаметром не менее 10 см, которая поднимается выше кровли постройки на 50 см.

Остановив выбор на строительстве деревенского туалета с выгребной ямой, важно на начальном этапе продумать пути подъезда ассенизаторской машины. Выгребной колодец рекомендуется располагать недалеко от дороги (имейте в виду, шланг в ассенизаторских машинах варьируется в пределах 6-10м). В противном случае, откачивание отходов жизнедеятельности придется осуществлять старым проверенным способом — вычерпыванием ведром.

Что касается типа выгребной ямы, то она может быть:

1. Стандартной. Под сортиром роется яма нужного размера и бетонируется.
2. Люфт – клозетом. Для обустройства колодца данного типа, яма копается на определенном расстоянии от постройки. Таким образом, выводить нечистоты намного проще. Система люфт – клозета оснащается вентиляцией и при необходимости оборудуется смывом. Коммуникации опускаются ниже промерзания уровня почвы, а выгребная яма углубляется сильнее. Но имейте в виду, выгребная яма люфт-клозет обходится недешево. И ее целесообразно применять, если на даче ежегодно проживают люди.

Уличный туалет без канализации

Туалет на даче своими руками без выгребной ямы строится быстрее и проще. В таком случае, под стульчаком устанавливается герметичная емкость (бочка, ведро), в которую засыпаются бактерии, опилки, торф. К преимуществам строительства уборной без выгребной ямы стоит отнести:

• быстрые темпы (нет необходимости долго копать яму);
• возможность расположить сортир в любом месте (не надо думать о подъездных путях для ассенизаторской машины);
• возможность использовать отходы жизнедеятельности в качестве удобрения для сада или огорода.

А вот к недостаткам сортиров без выгребной ямы стоит добавить:

• необходимость регулярной покупки материалов для устранения запахов;
• частую смену емкости для отходов.

Самыми распространенными вариантами туалетов без выгребной ямы считаются:

1. Пудр – клозеты. Предполагают размещение съемного бака под стульчаком, который после заполнения выносится. Данный тип уличного туалета простой в использовании и подходит как для применения в доме, так и на улице. . Они работают по следующему принципу: при помощи химических составов, отходы жизнедеятельности перерабатываются в однородную смесь, которая совершенно не выделяет никаких запахов. . В них утилизация отходов жизнедеятельности осуществляется за счет использования сухого торфа. Сыпучий материал засыпается в резервуар после каждого посещения туалета. В результате, получается органическое удобрение для сада и огорода.
2. Биологические туалеты. Их принцип работы схож с торфяными. Под воздействием микроорганизмов, отходы жизнедеятельности превращаются в удобрение.

Материал для строительства

При самостоятельном строительстве дачного туалета используются разные материалы: дерево, кирпич, ОСБ плита, фанера, старые поддоны, металл. Каждый материал имеет свои плюсы и минусы.

Дерево

Считается самым доступным в ценовом плане материалом, обладающим высокими техническими характеристиками. Из него сооружаются уличные туалеты всевозможных форм и дизайнов, благодаря тому, что материал хорошо поддается обработке, и легко окрашивается.

При строительстве сортира преимущественно используется дерево хвойных или лиственных пород. Так как эта древесина отличается водостойкостью, прочностью и удобством в работе. Вместо дерева можно использовать и вагонку, отличающуюся эстетичностью. Главное, материал периодически обрабатывать различными пропитками и антисептиками, повышая его пожаробезопасность и стойкость к образованию грибков и плесени.

ОСБ плита

При строительстве деревенского сортира из ОСБ плиты стоит подчеркнуть достоинства используемого материала:

• прочность и стойкость к деформации;
• влагостойкость, благодаря использованию смолы в качестве вяжущего материала;
• небольшой вес. Для таких построек нет необходимости сооружать прочный фундамент;
• удобство в работе. Как и дерево, ОСБ плиты легко режутся и пилятся как ручными, так и электрическими инструментами;
• экологичность. Данный материал не выделяет никаких вредных токсинов.

Построить из ОСБ можно уличный сортир по любой схеме: теремок, шалаш, скворечник, избушка. Проявив немного фантазии и творческого подхода, можно получить красивое и оригинальное строение, гармонично вписывающееся в общий ландшафтный дизайн.

Поддоны

Чтобы построить недорогой туалет для временного проживания на даче, прекрасно подойдут и старые поддоны. К преимуществам такой постройки стоит отнести:

• натуральность и экологичность;
• прочность и способность выдерживать большие нагрузки;
• длительный срок эксплуатации (при своевременной обработке материала антибактериальными средствами и пропитками, повышающими пожаростойкость материала);
• эстетичность.

Строительство уличного сортира из поддонов практически ничем не отличается от технологии работ с древесиной. Сами поддоны стоит аккуратно разобрать, отшлифовать, обработать антисептиком и подогнать по размерам будущей постройки.

Профлист

Данный материал подходит для сооружения летней уборной. Главное, расположить постройку в тени, так как на солнце металл будет сильно нагреваться. Сами профильные листы предоставляются производителями в разных цветовых решениях. Они покрываются защитным слоем, предотвращающим коррозию материала.

Крепятся листы металла к каркасу постройки саморезами или специальными вытяжными заклепками. Поэтому под рукой важно иметь шуруповерт или заклепочник.

Внимание: при эксплуатации металлического сортира в холодное время года, его дополнительно необходимо утеплить минеральной ватой или пенополистиролом изнутри.

Нормы расположения туалета на дачном участке

Выбирая место для расположения садового туалета, важно учитывать определенные санитарные нормы. Такая постройка располагается на расстоянии:

• от дома не менее 8 м;
• от соседского забора не ближе 1-3 м;
• от колодцев с питьевой водой не ближе 50м;
• от прудов и водоемов не ближе 30м.

Пошаговая инструкция обустройства туалета с выгребной ямой

Самым идеальным вариантом на даче считается строительство туалета с выгребной ямой. Несмотря на то, что ее необходимо выкопать, забетонировать и периодически откачивать, данному типу туалета отдают предпочтение практически все дачники. Надземную часть сортира можно построить из любого материала (металла, кирпича, старых поддонов). В данной статье мы остановим выбор на сооружении деревянного сортира.

Что понадобится для работы

Для строительства уличного туалета из дерева необходимы следующие материалы:

• древесина;
• бетон;
• песок;
• щебень;
• саморезы или гвозди;
• кровельные материалы;
• антисептик и пропитка повышающая пожаробезопасность;
• лакокрасочные материалы;

Из инструментов понадобятся:

• электролобзик;
• шлифмашинка;
• молоток;
• строительный уровень;
• лопата и бур (для выполнения земляных работ);
• болгарка.

Оптимальные размеры кабинки

Для удобной эксплуатации уличным туалетом достаточно сделать кабинку следующих размеров:

• высотой 2,2 м – 2,4м;
• шириной – 1,4 м – 1,8 м;
• глубиной – 1,2 м-1,4 м.

Чертёж дачного туалета с выгребной ямой

Прежде чем приступить к рабочему процессу потребуется сделать эскиз будущей постройки. На нем необходимо указать точные размеры самого здания и выгребной ямы. Наличие подробного чертежа поможет избежать грубых ошибок при строительстве, что не только упростит строительство сортира, но и сэкономит расходные материалы и свободное время.

Порядок действий при строительстве

Как построить туалет быстро, качественно и недорого? Для этого следует соблюдать следующий порядок действий:

1. Подготовить место для строительства (очистить участок от мусора, камней, пней).
2. Сделать разметку под постройку.
3. Выкопать яму и забетонировать ее. , так как дерево имеет небольшой вес.
4. Сделать пол и обрешетку под установку унитаза.
5. Соорудить каркас и обшить его досками.
6. Обустроить крышу.
7. Завершающим этапом является внутренняя и наружная декоративная отделка. Так как дерево красивое само по себе, его лучше оставить как снаружи, так и внутри постройки. Единственное, древесину можно покрыть морилкой и лаком.

Как видно, построить туалет на даче своими руками вполне реально. Главное, запастись свободным временем, материалами, инструментом, подготовить подробный чертеж. Имея небольшие навыки в строительной сфере, практически каждый мужчина способен соорудить уличный сортир из любых материалов, отличающийся прочностью, надежностью и долговечностью.

Источник: comfortdacha.ru

Строим туалет на даче своими руками: размеры и чертежи

Нередко первое, о чем задумывается человек после покупки участка: как сделать простой уличный туалет на даче своими руками и готовые чертежи здесь придутся кстати, как впрочем и подробное описание всех этапов строительства, советы и нюансы. Одной из самых главных и жизненно необходимых построек на дачном или садовом участке является именно туалет. Потребность в нехитром сооружении возникает уже через несколько часов после приезда. И даже если у владельцев уже имеется санузел в уютном домике, уличные удобства никогда не будут лишними.

Туалет на дачном участке легко построить своими руками

Простота конструкции позволяет даже человеку без особого строительного опыта обустроить туалет для дачи своими руками. А если подключить фантазию, то домик для размышлений о

тлично впишется в дизайн участка и, возможно, даже станет его украшением.

Какой туалет построить: виды и особенности

Собственно здесь есть всего два варианта: с выгребной ямой или без нее.

• Туалет с выгребной ямой – простое, проверенное опытом и временем сооружение, которое состоит из оборудованной выгребной ямы и туалетного домика над ней. По мере заполнения нечистотами яму вычищают вручную или заказывают ассенизаторскую машину. А бывает, просто переносят домик на другое место. Старую яму закапывают, а через лет 6-7 ее содержимое окончательно перегниет и можно снова ставить туалет обратно.

• Люфт-клозет – разновидность уличного туалета с ямой для нечистот, но с той разницей, что она должна быть герметична. Такой туалет приходится строить, если он расположен близко к дому, источнику воды или когда грунтовые воды залегают высоко.

Схема: как устроен люфт-клозет

• Туалет без выгребной ямы или пудр-клозет обустраивают, если грунтовые воды залегают очень высоко или если туалетом мало пользуются. В данном случае емкостью для сбора нечистот может быть все что угодно, кроме ямы (ведро, бочка, пластиковый бак). Нужный объем определяет интенсивность пользования санузлом.

После каждого похода в такой туалет нечистоты присыпают сухим торфом, иногда используют опилки или золу, поэтому в домике должен быть предусмотрен ящик для «маскирующей пудры». После заполнения, емкость извлекают вручную, а содержимое эвакуируют в компостную яму. Если нечистоты были пересыпаны торфом, то через время они становятся чудным удобрением.

Туалет без выгребной ямы (пудр-клозет)

Важно! Если грунтовые воды залегают ниже 2,5 метров, строить можно любой тип туалета, но если они расположены выше, то от выгребной ямы придется отказаться.

Выбор материалов

Строительство туалета на даче своими руками возможно из различных материалов. Выбор определяется стоимостью и доступностью различных вариантов. Например, если уличный туалет устраивается как временное сооружение на время строительства полноценной канализационной системы, можно выбрать материалы подешевле. Если же дача посещается только летом и уличный туалет будет единственным вариантом, лучше предпочесть надежность и долговечность, даже если потребуются дополнительные расходы.

Деревянные модели

Деревянные уличные туалеты – это, наверное, наиболее распространенный вариант. Он сочетает экономичность и практичность, однако, следует учитывать, что дерево восприимчиво ко влажности. Для защиты материала можно использовать специальные пропитки. Значительно увеличить срок службы материала можно, прогрунтовав и покрасив доски. Любители натуральной фактуры дерева часто покрывают сооружения прозрачным влагонепроницаемым лаком.

Деревянный дачный туалет в разных вариациях

Кирпичный туалет

Кирпичный туалет – это капитальное сооружение, которое будет стоять, не требуя ремонта, десятки лет. Стоимость материалов для такой конструкции выше, но если у вас осталось некоторое количество кирпичей после строительства дома или гаража, следует воспользоваться такой возможностью.

Если вы планируете построить туалет из кирпича на даче своими руками, не забудьте о том, что массивная конструкция требует установки на фундамент. Специалисты рекомендуют для дачного туалета выбирать ленточный фундамент. Он требует меньшего количества земляных работ, позволяет снизить расход цемента для заливки, но обеспечивает надежность и безопасность конструкций практически на любых грунтах. Хотя для конструкций из более легких материалов возможно и использование столбчатого фундамента.

Кирпичный туалет на участке

Использование профнастила

Дачный туалет из профнастила – это каркасная конструкция, обшитая листовым металлическим материалом. Профнастил имеет покрытие, защищающее его от влаги, поэтому может использоваться для построек на открытом воздухе без всякого риска. Каркас постройки — деревянный или металлический по выбору. Использование профнастила позволяет существенно сократить время строительства туалета.

Уличный туалет из профнастила

Где построить туалет

Для туалетов с выгребной ямой существует ряд санитарно-гигиенических норм и ограничений, от которых зависит их месторасположение на участке. Минимальные расстояния от туалета до других объектов:

• До источников воды (колодцев, скважин, озер, рек) – 25 м;
• До домов, погребов – 12 м;
• До летнего душа или бани – 8 м;
• До ближайшего дерева – 4 м, а до кустарников – 1 м;
• До заборов – не менее 1 м.

Схема: правильное расположение туалета относительно других построек на дачном участке Важно! Выбирая место строительства, стоит учитывать не только объекты, расположенные на собственном участке, а и те, которые находятся на соседнем.
Чтобы летние вечера на террасе не были испорчены амбре, место выбирают с учетом розы ветров. Если участок расположен под уклоном, туалет лучше ставить в самой низкой точке.

Обшивка стен и устройство полов

Стены удобнее обшивать листовым материалом:

• плоским шифером;
• фанерой;
• ДСП;
• ДВП;
• пластиком.

Также используют вагонку, а на участке в стиле кантри хорошо смотрится кабинка со стенками из горбыля (напоминает сруб).

Деревянную обшивку окрашивают масляной краской. Пол делают из досок. Они подвергаются агрессивному воздействию миазмов, потому используют материал с достаточным запасом прочности — не менее 40 см в толщину.

Строительство выгребной ямы

После выбора и подготовки участка, начинают выкапывать выгребную яму. Как правило, она квадратной формы, глубиной не менее 2 метров. Выгребная яма бывает двух типов:

• Герметичная. Дно такой ямы бетонируют, перед заливкой армируют, а чтобы арматура не утонула в бетоне, ее кладут на колышки. Стенки также герметизируют, шпаклюют раствором или замазывают швы битумом.

Герметичная выгребная яма для туалета

• Поглощающая.Такую яму лучше копать до песка, тогда жидкая фракция нечистот будет быстрее уходить в грунт. Дно укрывают слоем крупного щебня или гальки.

Конструкция поглощающей выгребной ямы
Укрепить стены выгребной ямы можно несколькими способами:

• Кирпичная кладка;
• Бетонная конструкция;
• Готовые железобетонные кольца;
• Пластиковый бак.

Сверху яму накрывают, брусьями, шифером или бетонируют, оставляя открытым только участок под стульчаком, и приступают к сборке туалетного домика.

Строительство туалетного домика

Оптимальные размеры дачного туалета 1×1,5 м, высота – 2,2-2,5 м. В противном случае он будет просто неудобен, особенно для людей с крупными формами. Самостоятельно делать чертежи туалета необязательно, если нет особых требований и идей можно воспользоваться уже готовыми. В первую очередь, схема удобна тем, что позволяет правильно рассчитать количество стройматериалов и предварительную стоимость дворового санузла.

Возведение туалета над выгребной ямой (схема правильного размещения)

Основа каркаса

Туалетный домик, рекомендуют выдвигать на 2/3 вперед над выгребной ямой, обеспечивая, таким образом, к ней доступ для чистки за задней стенкой сооружения. Стойкость постройки может обеспечить неглубокий фундамент. Между ним и каркасом укладывают гидроизоляцию, 1-2 слоя рубероида. Но для легкой постройки из дерева он вовсе не обязателен.

Основу достаточно установить на бетонные блоки. Также можно поставить четыре опорных столба. Для этого, по углам будущей конструкции вырывают четыре ямы глубиной около 60 см, в мягких грунтах можно до 1 метра, и опускают в них асбестовые трубы. Яму на треть заполняют цементным раствором. После этого в трубу устанавливают опорную балку, а яму до конца заполняют бетоном.

Установка основания туалета на бетонные блоки

Сборка каркаса

Для сооружения каркаса достаточно будет брусьев сечением 50×50 или 80×80 мм, более габаритный материал брать нецелесообразно.

• Сначала собирают прямоугольную опору с перемычкой, от которой будет подниматься передняя стенка стульчака, и прикручивают ее к фундаменту или опорным стойкам. Поверх настилают доску. Толщина напольной доски должна быть не менее 3 см.

Возведение деревянного каркаса для туалета

• Из бруса собирают каркас передней, задней и боковых стенок. При этом передняя стенка должна быть выше задней не менее чем на 10 см, это обеспечит необходимый уклон крыши.
• Для большей прочности конструкции на боковых и задней стенках рекомендуют сделать диагональные укосины.
• На передней стенке обязательно делают укрепление для двери, соответствующего размера и оформляют отверстие под окно.
• Каркасы стенок закрепляют на основании металлическими уголками, сверху и на уровне стульчака делают обвязку.

Укрепление каркаса туалета металлическими уголками

• Следующим этапом будет сборка каркаса стульчака и его обшивка, если не предусмотрены альтернативные варианты, например, напольный унитаз.

Обшивка каркаса

Обшивают каркас деревянными досками. Вертикальное расположение позволяет значительно сэкономить материал, а горизонтальное имитирует сруб и смотрится интересней. Доски плотно подгоняют друг к другу и крепят к основе. Вместо дерева также используют листы профнастила, шифер или любой другой материал, соответствующий бюджету строительства.

Обшивка каркаса туалета

Совет! Все деревянные элементы конструкции желательно обработать специальной антибактериальной пропиткой, которая защитит материал от влаги и вредителей, а после покрывают лаком или краской

Крыша

Крыша не должна выступать за пределы стен более чем на 30 см. Монтаж начинают с закрепления параллельных досок на небольшом расстоянии. После этого снизу зашивают козырек, прикрепляют доски снаружи по периметру. На подготовленное основание укладывают слой гидроизоляции, обычно, это рубероид, после чего покрывают конструкцию любым кровельным материалом (шифер, металлопрофиль, битумная черепица).

Для туалета достаточно возведения простой плоской крыши

Дачники, которых стандартная схема домика не устраивает, могут подыскать чертежи более интересных вариантов, сделать его самостоятельно или приобрести готовые туалетные домики, они собираются по типу конструктора, а для удобства к ним обязательно прилагается инструкция и все сопутствующие чертежи.

«Скворечник»

Одна из самых простых и часто встречающихся конструкций туалета на придомовой территории. Ниже дана инструкция, как построить этот дачный туалет своими руками пошагово.

• Копаем яму. Ее габариты (объем) принимаем, руководствуясь рекомендациями, приведенными в начале статьи. Если выгреб планируется бетонировать, то делаем опалубку.
• Закладываем основание (нижняя обвязка) для кабинки туалета. Его можно сварить из швеллеров, но для варианта, показанного на рисунке, использовали деревянный брус 150 х 150 мм. Обратите внимание – задняя балка основания условно делит выгребную яму на две равных части. После того как балки основания будут выставлены и скреплены, в опалубку заливается бетон. Обязательное условие – верх бетона и верхняя грань бруса должны быть в одной горизонтальной плоскости. Дерево обрабатываем битумной мастикой. В местах, где брус соприкасается с бетоном, прокладываем рубероид.
• Набираем каркас кабинки из бруса 50 х 100 мм. Две передние вертикальные стойки делаем выше задних на 30-40 см. Так формируется силуэт кабинки, за который туалет прозвали «скворечником». Выгребную яму позади кабинки закрываем наклонной щитовой конструкцией.
• Стены постройки обшиваем вагонкой или обрезной доской. В щитовой конструкции делаем люк для откачки фекалий. На дощатый настил пола и стульчака идет древесина твердых пород (30-40 мм).
• В верхней обвязке каркаса делают прорези, куда вставляют стропила из бруса 50 х 100 мм. На них крепят саморезами необрезную доску. Верхним слоем кровли кладут лист металлочерепицы или шифера.
• Обшивку, доски пола и стульчака, последовательно покрывают антисептиком, морилкой и лаком. Последними монтируют вентиляционные трубы, которые крепят хомутами к доскам обшивки.

Чертеж дачного туалета Скворечник

Вытяжная вентиляция

Вытяжная вентиляция в дачном туалете – представляет собой трубу, которая отводит запахи из выгребной ямы. Нижний ее край заводят в яму, а верхний должен подниматься над крышей не менее чем на 20 см.

Обустройство вентиляции дачного туалета

Для обустройства вентиляции подойдет пластиковая труба диаметром 100 миллиметров. Ее притягивают к задней стенке с внутренней или наружной стороны строения и фиксируют железными хомутами. Чтобы усилить тягу на оголовок устанавливают насадку-дефлектор.

Стульчак

Самое простое исполнение — круглое или ромбовидное отверстие в полу. Но более комфортно в использовании подобие унитаза.

Применяют такие решения:

1. покупной унитаз для дачи. Пластиковое изделие, отличается от обычного отсутствием сифона;
2. старый стул с отверстием в сиденье;
3. самодельный стульчак, сколоченный в виде ящика. Каркас из брусков можно обшить, например, влагостойкой фанерой;
4. стульчак в виде доски с отверстием, закрепленной на вертикально установленной стальной трубе большого диаметра. Верхний конец трубы распускают «ромашкой», сделав с торца несколько разрезов, что и позволяет прикрепить к ней доску.

Установка двери для туалета

Двери устанавливают обычные деревянные, готовые пластиковые или самодельные, из того материала, которым обшивался каркас. Навешивают дверь на 2 петли. Способ закрытия в принципе может быть любой, традиционно это защелка, шпингалет или крючок, снаружи и внутри. От более хитрых замочных систем, например, с защелками, лучше отказаться, поскольку их механизм будет подвергаться влиянию влаги и быстро поржавеет.

Для установки двери достаточно двух петель

Освещение

Для более комфортной эксплуатации удобств лучше заблаговременно позаботиться об их освещении. Это может быть настенный фонарик, который работает от аккумулятора. Как вариант можно подвести электропроводку и подключить небольшой осветительный прибор.

Варианты освещения дачного туалета

А днем освещать внутреннее пространство будет небольшое окошко. Вырезают его, обычно, над дверьми или в верхней части двери, но вариантов на самом деле больше, от фигурных окон на стенах и до прозрачной крыши.

Совет! Выгребная яма прослужит дольше, если в нее не бросать туалетную бумагу и другие гигиенические или бытовые принадлежности, поэтому обязательно в туалете должно быть ведро. Если позволяют размеры, удобно здесь установить обычный умывальник с подвесным носиком, тем более, что вы гребная яма уже готова.

Купить биотуалет или сделать самому

Чтобы разобраться со всеми достоинствами и недостатками готового туалета нужно вспомнить его структуру. Биотуалеты изготавливают из толстой пластмассы. Летом в таком помещении будет не комфортно и жарко. Вредные испарения также не желательны для организма. А в зимний период такая структура будет пропускать холод и просто станет не безопасно для здоровья.

При низкой температуре можно простудиться, что повлечет за собой кучу заболеваний. Единственно выгодным считается приобретение биотуалета на временные нужды, пока проходит сооружение местного туалета.

Наряду с этим, домашняя будка считается более надежной и безопасной для человека. Если делать выводы, то для дачных поселений лучше самостоятельно изготовить обычный туалет, который как показывает практика простоит не одно десятилетие.

Перед стройкой огородного санузла следует выбрать удобное место. Для благоприятной обстановки подразумевается та часть дачного огорода, где можно спокойно уединиться. Двери будущего санузла не должны выходить в зону отдыха детей и близких. Комфортное и тихое, даже немного отдаленное местечко идеально подойдет для такой конструкции. Также можно рассчитать более закрытое пространство, куда не будет задувать ветер.

Пудр-клозет: особенности сооружения

Отсутствие выгребной ямы является основным отличием в строительстве. Но есть и некоторые различия в конструкции домика. Придется подумать о способе извлечения емкости, в которой собираются нечистоты.

Схема: устройство пудр-клозета

Дверцей, обычно, оборудуют заднюю стенку домика или переднюю стенку стульчака. Внутри кабинки устанавливают специальный ящик под торф (золу, опилки). Без вентиляции здесь так же не обойтись, только труба опускается не в яму, а непосредственно под стульчак.

Источник: bph-saratov.ru
