Технология производства строительно монтажных работ

1. Технология производства основных строительно-монтажных работ

Технология возведения универсального спортивного сооружения включает следующие основные процессы:

Возведение конструкций ниже 0.000:

устройство фундаментной монолитной плиты под колонны.

Возведение конструкций выше 0.000:

— устройство монолитных плит перекрытия;

— монтаж ферм и связей.

До начала монтажа конструкций подземной части здания должны быть выполнены строительные работы по устройству фундаментов и обратной засыпке пазух, планировке, обратной подсыпки грунта с необходимым трамбованием под полы технического подполья и др.

Перед началом монтажа конструкций выполняют ряд инженерно-геодезических работ, обеспечивающих в дальнейшем требуемую точность их установки. К ним относятся:

нивелировка верха фундамента и определение монтажного горизонта.

Монтаж подземной части здания производится стреловым краном МКГ-40.

Технологическая последовательность монтажа конструктивных элементов состоит в:

Вводная видеолекция к курсу «Технология строительного производства, возведения зданий и сооружений»

устройстве монолитных плит перекрытия;

монтаже элементов лестничных маршей и ограждений;

монтаже ферм и связей;

Для обеспечения устойчивости всех элементов при монтаже необходимо соблюдать технологическую последовательность монтажа.

После окончания монтажа конструкций подземной части здания на захватке приступают к выполнению сопутствующих работ: вертикальной гидроизоляции и др..

Контроль геометрических параметров здания, положения монтируемых элементов в плане и по вертикали осуществляется геодезическими приборами. Геодезические планово-высотные работы производятся по классу точности в соответствии со СниП 3.01.03-84 и СниП3.03.07-87. Погрешности измерений в процессе геодезического контроля должны отвечать требованиям СниП и правилам по качеству монтажа.

Величина допустимых отклонений, мм

по размерам (толщине) конструкции в плане

по отметкам опорных поверхностей

по ширине простенков

по ширине проемов

по смещению вертикальных осей оконных проемов

по смещению осей конструкций

Отклонения поверхностей и углов кладки от вертикали:

на все здание высотой более двух этажей

Отклонения рядов кладки от горизонтали на 10 м длины стены

Неровности на вертик.пов-ти кладки, обнаруженные при накладывании рейки длиной 2 м

На всех этапах возведения подземной части обязательным является соблюдение технологических регламентов на строительные процессы, входной и пооперационный контроль качества СМР. Входной контроль качества предусматривает оценку геометрических размеров и состояния сборных конструкций, доставляемых на объект. Не допускаются отклонения от геометрических размеров длины, высоты и толщины плит более 5мм, сколы бетона углов и ребер более 5 мм и более 50 мм на 1 м ребра, наличие трещин шириной более 0,2мм и др.

Монтаж конструкций надземной части здания

Монтаж ведется двумя стреловыми кранами МКГ-40 в две смены.

технология строительного производства

В процессе сборки устойчивость и пространственная жесткость смонтированных элементов обеспечивается временным их креплением.

Конструкции каждого выше расположенного этажа начинают монтировать после устройства всех элементов нижележащего этажа, устройства постоянных креплений, их антикоррозионной защиты, снятия временных связей. При этом проверяется точность установки всех смонтированных изделий, которая не должна превышать предельные допуски.

Монтаж панелей перекрытия ведут после установки, выверки и закрепления всех элементов проектными связями. На смонтированный этаж загружаются детали, материалы, изделия, необходимые для выполнения санитарно-технических и электромонтажных работ, производства общестроительных работ, плотнично-столярных работ и др.

Плиты перекрытия между собой соединяются сваркой металлических связей. Все швы замоноличивают цементно-песчаным раствором.

Обеспечение геометрической точности монтажа сборных элементов надземной части в проектное положение достигается путем проведения комплекса геодезических работ. Используют геодезическую лазерную технику: лазеры-теоделиты ЛТ-56, КР-4, нивелиры ЛН-56, приборы вертикального проецирования ЛЗЦ-1, дальномеры и приспособления к ним.

Опорные точки для переноса осей на этажи располагают на параллельно смещенных продольных и поперечных линиях. В перекрытиях над опорными точками предусматривают специальные отверстия, позволяющие производить визирование с фундамента до самого верха здания.

На монтажном горизонте над отверстием укрепляются полотна из прозрачного материала с координатной сеткой, по которой определяют координаты переносимой точки.

Параллельно с монтажом здания выполняют процессы для подготовки фронта работ при производстве специальных и отделочных работ.

Читайте также:  Должностная инструкция строительно монтажных работ

Монтаж ферм ведется краном МКГ-40. Фермы стропуются в узлах верхнего пояса. Используются унифицированные траверсы длиной 24м. Ферма поставляется на стройплощадку сборными элементами, длиной 18м. Фермы укрупняются в непосредственной близости от места установки на специальных кондукторах.

Там устанавливаются болты, натягивается страховочный трос, навешиваются люльки в местах прикрепления связей. Фермы временно закрепляют с помощью стальных тросов-расчалок. После этого устанавливаются связи. По окончании монтажа ферм и связей в одном температурном блоке, приступают к монтажу стального профилированного настила длиной 12м. Листы на земле собираются в карты с размерами 12х12м.

Источник

Технология строительного производства

Технология строительного производства означает совокуп­ность процессов переработки строительных материалов в изделия и конструкции и превращение этих изделий и конструкций в готовую продукцию строительства — здания и сооружения. В отличие от других отраслей промышленности, где продукт труда, как правило, движется в процессе производства, а сред­ства труда остаются неподвижными, в строительном производ­стве продукция остается неподвижной, а перемещаются средства и орудия труда.

Целью строительного производства является возведение зда­ний и сооружений, представляющих собой конечную продукцию строительства: жилые дома, гражданские здания (школы, теат­ры, магазины и пр.), предприятия различных отраслей промыш­ленности, энергетические объекты, транспортные сооружения, сельскохозяйственные здания, спортивные сооружения и многие другие объекты.

Элементами строительной продукции, выполняемыми строи­тельными подразделениями, бригадами и рабочими, могут яв­ляться отдельные части зданий и сооружений, смонтированное оборудование и т. п. Количество продукции в этом случае обычно выражается в натуральных единицах (штуках, тоннах, кубических или квадратных метрах и пр.). Незаконченные элементы строи­тельной продукции называют элементами строительной конст­рукции.

Строительство ведется по заранее разработанным проектам, в которых определяются особенности объектов: конструктивные схемы; материалы и детали, из которых должны сооружаться объек­ты; планировочные решения и прочие особенности зданий и со­оружений.

Под зданиями понимаются наземные постройки, предназна­ченные и приспособленные для жизнедеятельности человека (жи­лые дома, фабрики, школы, офисы и т.д.).

Прочие наземные, подземные и подводные постройки называ­ются инженерными сооружениями, а рабочие, возводящие эти сооружения, по характеру сооружений — мостостроителями, тоннелестроителями и т. п.

На методы выполнения работ влияют конструктивные особен­ности зданий и сооружений: одноэтажные, мало- и многоэтаж­ные; высотные; каркасные; с неполным каркасом и бескаркасные с поперечными, продольными и продольно-поперечными несу­щими стенами; кирпичные; крупнопанельные; мелко- и крупно­блочные и т. д.

Строительная продукция, по сравнению с промышленной, име­ет ряд особенностей:

строящиеся здания и сооружения находятся неподвижно на одном месте, а рабочие перемещаются по объектам, этажам, по­мещениям внутри этажей; —

продолжительность строительства зданий и сооружений состав­ляет месяцы, а иногда и годы;

здания и сооружения бывают разнообразными по форме, раз­мерам, сложности и точности выполнения работ;

отдельные объекты часто находятся на большом расстоянии друг от друга;

в процессе создания строительной продукции, кроме непос­редственно строительных организаций, участвует большое коли­чество других организаций и предприятий (проектные, транспор­тные, заводы-изготовители строительных материалов, деталей, конструкций и т.д.).

2. Строительные процессы, их структура и классификация

Строительное производство состоит из строительных про­цессов, протекающие на строительной площадке и имеющих конечной целью возведение зданий и сооружений, а в ряде, случаев — реконструкцию, ремонт, восстановление, разборку или; передвижку. В любом строительном процессе участвуют пред­меты и орудия труда. С помощью орудий труда рабочие воздействуют на предмет труда; для этой цели применяются различные механизированные инструменты и строительные машины. Во многих строительных процессах рабочие применяют вспомога­тельные устройства и приспособления, как, например, леса и подмости, кондуктор для сборки крупнопанельного здания, мон­тажная люлька, навесная лестница и т. д.

Строительное производство состоит из строительных процессов, протекающих на строительной площадке и имеющих конечной целью возведение, восстановление или ремонт различных зданий, сооружений или их частей. Строительные процессы бывают ос­новными, вспомогательными и транспортными, например основ­ной процесс — кладка кирпичной стены, вспомогательный — ус­тройство подмостей, транспортный — подъем на этаж кирпича и раствора.

В результате выполнения основного процесса создается эле­мент строительной продукции. Вспомогательный и транспортный процессы способствуют успешному осуществлению основного процесса.

В любом строительном процессе (каменная кладка, штукатур­ные, малярные и другие работы) участвуют: рабочие, предмет труда (материалы, конструкции), орудия труда (строительные ма­шины, инструменты). Во многих строительных процессах рабочие применяют вспомогательные устройства и приспособления, на­пример навесные люльки, лестницы, кондукторы и пр.

Читайте также:  Договор строительно монтажные работы с ип образец

Технологически однородный и организационно неделимый эле­мент строительного процесса называется рабочей операцией. Для нее характерны неизменяемость состава рабочих-исполнителей, предметов и орудий труда.

Каждая рабочая операция состоит из нескольких, тесно свя­занных между собой, рабочих приемов, которые состоят из от­дельных движений. Рабочая операция может выполняться одним рабочим или же группой согласованно действующих рабочих.

В первом случае операция является индивидуальной, во втором — групповой (звеньевой или бригадной).

По сложности производства строительные процессы разделя­ются на рабочие (простые) и комплексные (сложные).

Рабочим процессом называется совокупность технологически свя­занных рабочих операций, выполняемых одним составом испол­нителей, например монтаж стеновых панелей, укладка плит по­крытия и т. д.

Комплексным процессом называется совокупность одновремен­но осуществляемых процессов, находящихся между собой в не­посредственной организационной зависимости и связанных един­ством конечной продукции (рис. 1.1).

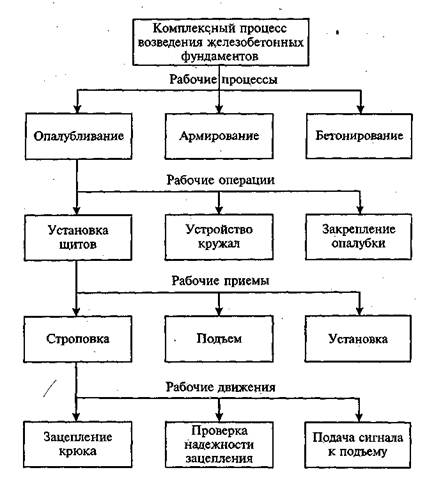

Рис. 1.1. Структурная схема комплексного строительного процесса

В исполнении комплексного процесса участвуют рабочие са­мых разных специальностей.

Строительные процессы, выполняемые вручную с использо­ванием ручного инструмента и простейших приспособлений, на­зывают ручными; выполняемые с помощью электрических ручных машин (электропилы, электрорубанка и пр.) — полумеханизиро­ванными. Строительно-монтажные процессы, выполняемые с по­мощью машин и механизмов, где функции рабочего сводятся лишь к управлению данной машиной, называют механизированными. Если все технологические операции процесса (основные и вспомога­тельные) выполняются при помощи комплекта машин, то такой процесс называют комплексно механизированным.

Дальнейшее развитие механизации приводит к автоматиза­ции — высшей степени организации производственного процес­са, освобождающей человека от непосредственного управления процессом.

Автоматизированным называют процесс, в котором ручной труд человека по управлению машинами (процессом, опера­цией) выполняют специальные устройства, обеспечивающие за­данные производительность и качество продукции без участия человека.

В зависимости от характера производства различают непрерывные и прерывные процессы. В непрерывных процессах производ­ственные операции протекают незамедлительно одна за другой. Их продолжительность определяется лишь организационными со­ображениями. Прерывные процессы сопровождаются перерыва­ми, связанными со свойствами используемых материалов или по­луфабрикатов (растворов, бетонной смеси) и особенностями тех­нологии (выдерживанием бетона, сушкой штукатурки, гидроизо­ляции и др.). Прерывные процессы удлиняют срок работ, поэтому их иногда заменяют непрерывными (мокрую штукатурку — обли­цовкой, монолитные конструкции — сборными и т.д.).

По значению в производстве процессы делят на ведущие и со­вмещаемые. Ведущие процессы определяют технологическую цепь производства; совмещаемые процессы могут выполняться парал­лельно с ведущими. Совмещение процессов позволяет значитель­но сократить продолжительность строительства.

Источник

Технология строительного производства Текст научной статьи по специальности «Строительство и архитектура»

Аннотация научной статьи по строительству и архитектуре, автор научной работы — Волков Михаил Анварович, Мищенко Роман Викторович

В статье анализируется технология строительного производства. Конечной продукцией строительного производства являются законченные здания и сооружения . В отличие от промышленного производства в строительстве продукция неподвижна, а перемещаются кадры строителей и орудия труда (машины, механизмы, оборудование). Технология строительного производства это научная дисциплина, содержащая совокупность инженерных сведений о рациональных методах производства строительно-монтажных работ.

Похожие темы научных работ по строительству и архитектуре , автор научной работы — Волков Михаил Анварович, Мищенко Роман Викторович

Текст научной работы на тему «Технология строительного производства»

ТЕХНОЛОГИЯ СТРОИТЕЛЬНОГО ПРОИЗВОДСТВА Волков М.А.1, Мищенко Р.В.2

‘Волков Михаил Анварович — студент;

Мищенко Роман Викторович — студент, кафедра организации строительства и управления недвижимостью, факультет экономики и управления в строительстве, Московский государственный строительный университет, г. Москва

Аннотация: в статье анализируется технология строительного производства. Конечной продукцией строительного производства являются законченные здания и сооружения. В отличие от промышленного производства в строительстве продукция неподвижна, а перемещаются кадры строителей и орудия труда (машины, механизмы, оборудование). Технология строительного производства — это научная дисциплина, содержащая совокупность инженерных сведений о рациональных методах производства строительно-монтажных работ. Ключевые слова: сооружение, здание, организация, технология, строительство.

Технология строительного производства — это научная дисциплина, содержащая совокупность инженерных сведений о рациональных методах производства строительно -монтажных работ.

Строительное производство — это взаимосвязанный комплекс строительных работ, в процессе которых осуществляется строительство зданий и сооружений.

Строительные работы различают по способу их производства (опалубочные, монтажные, теплоизоляционные и т. д.) или по виду перерабатываемых материалов (земляные, каменные, бетонные и т. д.).

По области применения строительные работы можно разделить на общестроительные, специальные и вспомогательные.

К общестроительным относятся все работы, связанные с выполнением собственно строительных конструкций (прокладка дорог, каналов для коммуникаций, возведение фундаментов и стен, устройство перекрытий, кровель и т. д.).

Читайте также:  Понятие ремонтно монтажных работ

К специальным относятся работы по устройству санитарно-технических и вентиляционных систем, теплоизоляции коммуникаций, электромонтажу и т. д. К специальным работам относят также монтаж технологического оборудования и технологических конструкций при строительстве сложных объектов, например, доменных комплексов, прокатных станов, предприятий нефтехимии.

К вспомогательным относятся транспортные и погрузочно-разгрузочные работы, а также некоторые сопутствующие строительству работы, например водопонижение грунтовых вод и др.

Строительные работы представляют собой совокупность строительных процессов, которые в свою очередь состоят из нескольких рабочих операций, выполняемых одним или несколькими рабочими.

Рабочая операция состоит из рабочих приемов, являющихся первичным звеном строительного процесса. Примером строительного процесса является разработка котлована при помощи экскаватора. В данном случае рабочей операцией является набор грунта ковшом экскаватора, а рабочим приемом — включение рукоятки управления.

Строительные процессы по характеру выполнения могут быть механизированными и немеханизированными, а по степени сложности — простыми и сложными.

Простые процессы состоят из небольшого числа операций и выполняются одним рабочим или одним звеном.

Сложные процессы состоят из нескольких простых процессов, выполняемых рабочими одной специальности. Примером сложного процесса является монтаж междуэтажного перекрытия, где выполняются технологически связанные между собой простые процессы -укладка плит, замоноличивание стыков и т. д.

Комплексным процессом называется совокупность сложных и простых процессов, организационно и технически связанных между собой и выполняемых рабочими различных специальностей. Конечным результатом комплексного процесса является законченный объект или сооружение. Примером комплексного процесса является монтаж железобетонного каркаса здания. В данном случае в процессе монтажа выполняется комплекс процессов: установка сборных элементов, сварка закладных частей, замоноличивание швов и др. [1].

Подготовительные работы, выполняемые за пределами строительной полосы, могут быть объединены в три группы: I группа — инженерная подготовка территории к ее застройке; II группа — строительство временных сооружений; III группа — инженерно-техническая подготовка технологических потоков. Подготовительные работы, выполняемые внутри строительной полосы, объединены в две группы (IV и V): инженерная подготовка строительной полосы и инженерная технологическая подготовка [2].

1. Киреева Ю.И. Строительные материалы. Минск ООО Новое издание, 2006.

2. СНиП 12-04-2002 Безопасность труда в строительстве. М.: Минстрой России, 2002.

НОМЕНКЛАТУРА И КВАЛИФИКАЦИИ РАБОЧИХ Волков М.А.1, Мищенко Р.В.2

‘Волков Михаил Анварович — студент; 2Мищенко Роман Викторович — студент, кафедра организации строительства и управления недвижимостью, факультет экономики и управления в строительстве, Московский государственный строительный университет, г. Москва

Аннотация: в статье анализируется технология строительного производства. Профессия строительных рабочих определяется видом и характером выполненных работ. Рабочие, имеющие ту или иную профессию, могут специализироваться на выполнении отдельных видов работ. Строительные нормы и правила по мере повышения технического уровня строительства и освоения передового опыта строительного производства обновляются. Ключевые слова: профессия, сооружение, здание, организация, технология, строительство.

Номенклатура профессий, специальностей и квалификаций строительных рабочих устанавливается действующим «Единым тарифно-квалификационным справочником работ и профессий рабочих, занятых в строительстве и на ремонтно-строительных работах (ЕТКС)». В зависимости от умения рабочего выполнять процессы и операции различной сложности и точности ему присваивается соответствующий разряд.

Звенья рабочих объединяются в бригады для выполнения отдельных видов работ.

Специализированные бригады, в состав которых входит, как правило, 25 — 30 рабочих одной профессии, выполняют работы одного вида, например, каменную кладку, малярные работы и т. д.

Комплексная бригада объединяет 50 — 60 рабочих различных профессий и специальностей, выполняющих комплексные процессы. Например, в состав комплексной бригады, возводящей крупнопанельные здания, включаются монтажники, сварщики, отделочники, крановщики, обслуживающие башенные краны. Бригадир комплексной бригады назначается из числа наиболее квалифицированных рабочих ведущей специальности [1].

Для проведения работ, предусматривающих выполнение отдельных законченных конструктивных элементов или здания (сооружения) в целом, весьма эффективны комплексные бригады конечной продукции. Эти бригады, как правило, работают по аккордным нарядам, выдаваемым на весь объем выполняемых работ.

По мере повышения технического уровня строительства и совершенствования технологии строительного производства неизменно повышаются требования и к качеству строительных работ. Главные критерии качества — это обеспечение надежности и долговечности построенных зданий и сооружений.

Основным нормативным документом, регламентирующим ведение строительных работ, являются строительные нормы и правила (СНиП).
