Виды панелей для каркасного строительства

Содержание

Фасадные сэндвич-панели для наружной отделки дома различаются по материалу облицовки, утеплителю, а также по способу монтажа:

Отличия по материалу облицовки

Важная часть панели, которая отвечает за прочность и эстетику:

Металлические многослойные панели

Бывают с гладкой и рифленой поверхностью. Для облицовки применяются оцинкованные листы толщиной 0,7-1,2 мм. Оцинкованная сталь не ржавеет, на ней не развивается грибок. Панель не разрушается под действием атмосферных осадков, выдерживает многократные циклы заморозка-разморозка.

Оцинкованный металл обладает великолепными антивандальными свойствами, не разрушается от механического воздействия. Полимерное покрытие по каталогам RAL и RR позволяет подобрать цвет панели точно под конкретные условия.

Недостатком является вес элемента. Для монтажа металлических сэндвич-панелей необходимо прочное основание или каркас.

Алюминиевые сэндвич панели

Более дорогой вариант облицовки. Алюминиевые панели весят намного меньше, чем металлические. Цена за квадратный метр значительно выше. У них ниже антивандальные и прочностные характеристики. Из-за небольшого веса элементов, ими можно обшивать неустойчивые, старые, аварийные основания.

Разновидности СИП панелей, их особенности и отличия.

Алюминиевые сэндвичи превосходно выдерживают агрессивное воздействие атмосферных осадков. Они не разрушаются при сезонном колебании температуры.

Высокая цена делает их невостребованными в частном строительстве. С их помощью отделывают производственные и коммерческие здания.

Многослойные панели из древесно-полимерных плит

СИП-панели применяются для строительства каркасных малоэтажных жилых домов. Древесные плиты – это чистый, безвредный материал. Их прочности вполне достаточно для устройства внешних стен в коттедже. Маленький вес позволяет сократить затраты на устройство железобетонного фундамента.

Отличия по утеплителю

Важная составная часть панели, которая отвечает за теплоизоляцию и защиту от шума. Для производства сэндвич-панелей применяются два вида утеплителя:

Пенополистирол

Лёгкий и надежный. Пенопласт не впитывает и не пропускает влагу. У него низкий коэффициент теплопроводности, а также хорошие показатели по шумопоглащению. Сэндвич-панели на основе пенопласта можно монтировать ниже уровня земли.

Многослойные фасадные элементы из пенопласта не всегда соответствуют нормам по пожарной безопасности.

Их используют для облицовки нежилых и производственных зданий.

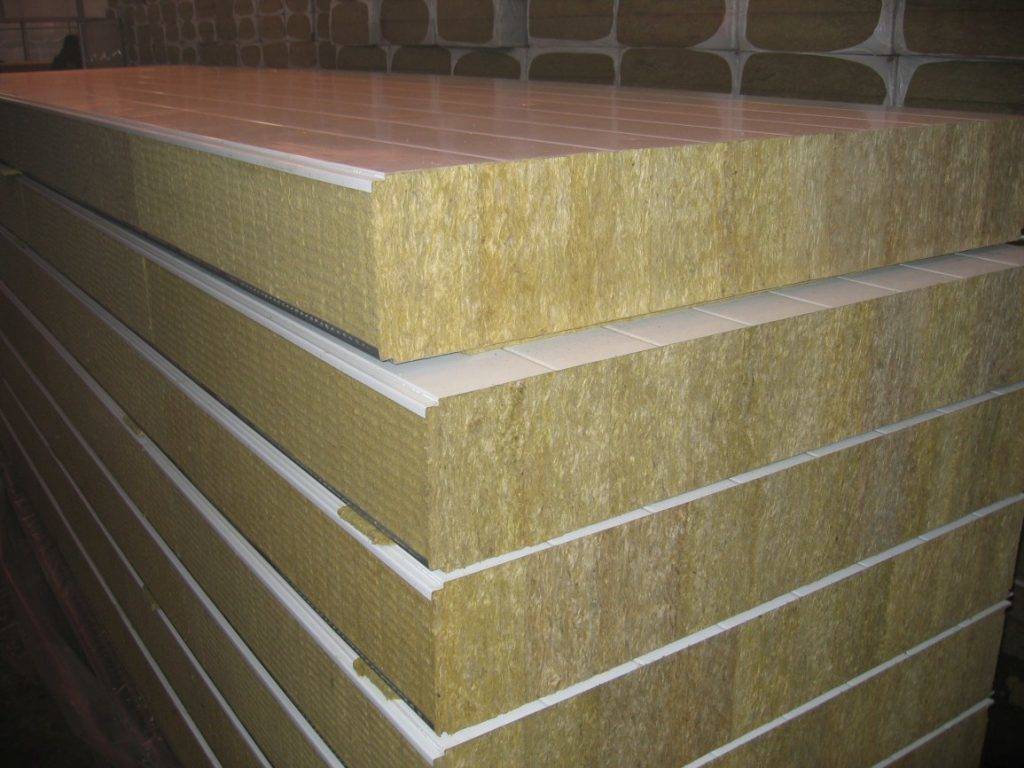

Минеральная вата

Более тяжелый утеплитель. Для изготовления панелей применяется базальтовая минеральная вата с повышенной плотностью волокна.

Минеральная вата впитывает воду и нуждается в дополнительной защите. У неё низкий коэффициент теплопроводности и высокие показатели по звукоизоляции.

Минеральная вата соответствует всем нормам по пожарной безопасности. Её можно использовать в составе панелей для отделки жилых и общественных зданий.

Отличия по способу монтажа

Отделку фасада сэндвич панелями можно проводить двумя способами:

Классический

Стены обшиваются готовыми панелями, которые нарезаются на заводе. Плиты стыкуются в замок. Монтируются на голое основание или по каркасу. Установка начинается от нижнего угла. Узлы примыкания сэндвич панелей заделываются силиконовым герметиком или специальной монтажной пеной.

Поэлементная сборка

В них вставляется минеральная вата. Сверху конструкция обшивается вторым слоем металлической облицовки. Все стыки между элементами тщательно герметизируются.

Фасадные сэндвич панели – это хорошая альтернатива другим отделочным материалам. Готовые элементы быстро монтируются с минимальными трудозатратами. Как результат красивый фасад жилого дома или «легкое» коммерческое строение.

Первое знакомство

Устройство

Слово «сэндвич», изначально использовавшееся в качестве названия многослойного бутерброда, распространилось на все многослойные конструкции.Какие же слои составляют фасадную панель?

Наружный и внутренний слои — жесткий материал, обеспечивающий защиту утеплителя от механических повреждений и жесткость конструкции в целом. В большинстве случаев в роли внешнего покрытия выступает металл — алюминий или оцинкованная сталь. Однако практикуется и применение поливинилхлорида или магнезитовой плиты.
Внутри, соответственно, находится слой утеплителя. Панель собирается на клею методом холодного или горячего прессования.

На рисунке — один из типов сэндвич-панелей.

История

Впервые сэндвич-панели были применены американским инженером Фрэнком Райтом в 1930 году. Материал был далек от совершенства; однако монтаж существенно облегчался по сравнению с существовавшими тогда системами утепления. Главная цель была достигнута.

Первое массовое производство началось в 1959 году, когда фирма Koppers перестроила свои линии по выпуску автомобилей под новый, более перспективный проект. Буквально через год подтянулась компания Alside, отшлифовавшая технологию производства и сократившая время изготовления панелей. В Советском Союзе собственное производство началось в 1974 году на мощностях самарского завода Электрощит. В роли утеплителя выступил пенополиуретан, наружные слои панелей были металлическими. Чуть позже подтянулись КамАЗ и волгодонский Атоммаш.
Панели отечественного производства нашли применение прежде всего в промышленном строительстве.

Применяемые утеплители

С каким утеплителем может быть собран фасад из сэндвич — панелей?Давайте рассмотрим все применяемые материалы.

Минеральная вата ценна прежде всего тем, что не поддерживает горения. Базальтовая вата, кроме того, практически не слеживается; именно поэтому чаще всего в качестве наполнителя и утепления для панели применяется именно она.
Пенополиуретан удобен тем, что может применяться в условиях высокой влажности. Фасадная сэндвич-панель из двух листов алюминия и вспененного пенополиуретанового утеплителя можно на неограниченное время погружать в воду; при этом высокая влажность не приведет к появлению плесени или грибка — утеплитель не является для них питательной средой. Кроме того, пенополиуретан — материал достаточно жесткий. Панели будут более прочными: сам утеплитель выступает в роли дополнительного усиления.

Жесткость пенополиуретана увеличивает прочность стен из сэндвич-панелей.

Пенополистирол несколько легче предыдущего материала и, что важно, куда дешевле. Это прекрасный материал для утепления холодильных складов и прочих строений хозяйственного назначения; а вот для утепления фасадов зданий пенополистирол применяется несколько реже

Пенополистирол горюч; жесткие требования к пожарной безопасности могут заставить отказаться от его применения.

Виды покрытия

Фасады из сэндвич — панелей различаются не только утеплением, но и покрытием — внешним и внутренним.Какие варианты нам предлагает рынок?

Оцинкованная сталь — недорогой и наиболее прочный материал. Цинк обеспечивает защиту от коррозии. Однако сталь — материал тяжелый, что зачастую находится в противоречии с целью применения панелей — создать максимально легкий фасад.

Оцинкованная сталь сочетает прочность с относительной дешевизной. Именно поэтому она — наиболее популярный материал для внешнего слоя панелей.

Алюминий. Легкий материал; однако его механическая прочность несколько проигрывает предыдущему варианту.
Алюцинк — сплав алюминия и цинка с добавкой кремния.
Пластизол — в сущности, обычный поливинилхлорид с пластификаторами. Материал легок и достаточно прочен, чтобы подходить для отделки фасада.
Полиэстер — еще один пластик, имеющий волокнистую структуру и высокую механическую прочность. Если ПВХ нуждается в специальных добавках для защиты от ультрафиолета, то полиэстер не выгорает в принципе.

Отличия по материалу облицовки

Важная часть панели, которая отвечает за прочность и эстетику:

Металлические многослойные панели

Алюминиевые сэндвич панели

Многослойные панели из древесно-полимерных плит

Отличия по утеплителю

Пенополистирол

Многослойные фасадные элементы из пенопласта не всегда соответствуют нормам по пожарной безопасности. Их используют для облицовки нежилых и производственных зданий.

Минеральная вата

Более тяжелый утеплитель. Для изготовления панелей применяется базальтовая минеральная вата с повышенной плотностью волокна. Минеральная вата впитывает воду и нуждается в дополнительной защите. У неё низкий коэффициент теплопроводности и высокие показатели по звукоизоляции.

Отличия по способу монтажа

Отделку фасада сэндвич панелями можно проводить двумя способами:

Классический

Поэлементная сборка

Стены или каркас обшиваются послойно. Таким способом возводятся малоэтажные каркасные объекты. Первым слоем устанавливаются кассетные панели из оцинкованной стали или алюминия. В них вставляется минеральная вата. Сверху конструкция обшивается вторым слоем металлической облицовки.

Все стыки между элементами тщательно герметизируются.

Покрытие сэндвич панелей

Современное устройство сэндвич панелей предполагает различные виды покрытий и утепляющих наполнителей. Покрытие для панелей типа сэндвич может быть из следующих материалов:

оцинкованная сталь выделяется среди аналогов легкостью в эксплуатации, значительными антикоррозийными свойствами; чем толще слой цинка, тем дольше прослужит панель;
алюцинк (в составе алюминий + цинк + кремний) — отражает УФ-излучение, допустимый температурный режим использования — до +315°С;
гипсокартон (по бокам строительный картон, внутри гипсовый сердечник) — малый вес, экологическая безопасность, пригодность для жилых помещений;
пластизол (ПВХ с пластификаторами) — обладает высокой плотностью, материал рекомендован для использования в сложных погодных условиях, не боится механических повреждений, соответствует требованиям внутренней и наружной отделки помещений;
оргалит влагостойкий (древесина в виде стружек + клей) — надежная защита от влаги, на которую влияет качество клея;
ОСП — это склеенная под давлением деревянная стружка;
пурал (полиуретан + полиамид) — подходит для внешней и внутренней отделки, оберегает от нестабильных температур и резких перепадов, выгорания, коррозии;
полиэстер — выдерживает длительный высокотемпературный режим, не выгорает, устойчив к механическим повреждениям;
полипропиленом/полистиролом отделывают оконные проемы (сэндвич-откосы).

Инструкция по монтажу

Предлагаем вашему вниманию краткую инструкцию по монтажу сэндвич-панелей, на которую вы можете ориентироваться. Строительство домов из сэндвич панелей начинается с возведения фундамента и каркаса. Шаги между вертикальными и горизонтальными профилями каркаса должны отвечать габаритам панелей, все рейки каркаса выставляются строго по уровню. Многих интересует, как монтировать облицовку своими руками. Обычно предусматривают стыки и отступы от краев в пять сантиметров.

На подготовительном этапе поверхность чистят от пыли и грязи, обеспечивают обработку антисептиком и средством от коррозии. Подбирают приспособление для монтажа:

для деревянного каркаса — саморезы по дереву для сэндвич-панелей;
для ж/б основы — анкеры и дюбели;
каркас из металла требует самосверлящих винтов (в опорах отверстия должны быть меньше по диаметру, чтобы получилась надежная фиксация методом вкручивания).

Для облицовочных работ потребуется также шуруповерт с шестигранной магнитной насадкой диаметром 8 мм. При установке облицовочных элементов может потребоваться изменение стандартных размеров. См. таблицу, чтобы подобрать инструменты для резки.

Ножовка, электрический лобзик

Электролобзик делает спил намного качественнее

Ножницы по металлу, лобзик, циркулярная пила для холодной обработки

Не подходит болгарка, шлифмашина и плазменная резка, поскольку защитный слой на стали перегревать нельзя

СИП (структурно-изолированные плиты)

Циркулярная электрическая пила, ручная техника

Важно обеспечить цельность кромки и ровное соединение. Для процесса не подходит электролобзик.

Как подготовить стеновые полотна к установке: важные моменты монтажа

Во-первых, надо снять защитную пленку, установленную производителем на поверхность каждой сэндвич-панели — непосредственно перед началом монтажных работ. Полезный совет: для выкладки стеновых полотен подготовьте заранее прокладки из пенопласта или древесины — так вы избежите царапин на антикоррозионном покрытии стройматериала. Визуально проверьте замковые детали облицовки, чтобы не торчал утеплитель (деревянный скребок поможет вам аккуратно убрать излишки, если это необходимо).

Во-вторых, каждая панель, особенно первая, должна быть идеально выставлена по уровню. Если совершить ошибку, погрешность отклонения от горизонта будет нарастать с каждым последующим элементом конструкции — это значительный ущерб для внешнего вида и качества теплоизоляции. Контроль по уровню производится после монтажа каждого третьего стенового полотна.

Третий важный момент — разметка из контрольных рисок поможет соблюсти точность размеров. Далее: после установки панелей все вертикальные стыки заполняют минеральной ватой и закрывают нащельниками, узлы крепления обрабатывают гидроизолятором. Швы маскируют фасонными элементами, установленными на винты или заклепки.

Напоминаем о технике безопасности: при работе с минеральной ватой исполнитель должен носить респиратор. При высокой влажности нежелательно устанавливать конструкции с минеральной ватой во избежание разбухания наполнителя. Уже после монтажа берегите внешнее покрытие сэндвич-панелей от механических воздействий: не прислоняйте к фасаду лестницы, опоры, стройтехнику. Обычные загрязнения можно удалить мягкой щеткой с мылом, а царапины — закрасить специальными ремонтными красителями.

Стеновые сендвичные панели: размеры и цены панелей

Стеновые сэндвичные панели применяются для возведения стен и перегородок. Соотношение размеров сендвичных панелей и цен варьирует, в зависимости от того, какие материалы были использованы при производстве плиты. Например, для выполнения одинаковой теплоизоляции дома необходимо использовать плиты с ППУ, толщина которых составляет 50 мм или изделия, содержащие внутри слой минваты 100 мм.

Стандартный размер стеновой сендвичной панели, Н = 50, 80, 100, 120, 150, 200 или 250 мм

Для монтажа промышленных сооружений используются изделия, длина и ширина которых составляет 7,5–8 и 1,15 м соответственно. Использование длинных панелей позволяет упростить и ускорить монтаж здания.

Длина стандартного листа находится в пределах 3-8 м, ширина – 1,2 м, толщина – 40-320 мм.

Из минусов сэндвич панелей для стен можно отметить слабую сопротивляемость к механическим воздействиям. Для улучшения показателей прочности листы покрывают специальными защитными составами. Разнообразие ассортимента позволяет без труда выбрать и купить сендвичную панель. Цена разных видов стеновых плит указана в таблице ниже (за 1 м²):

Тип стеновой панели	Наполнитель	Цена панели, в зависимости от толщины, руб./м²
Толщина панели, мм
40	60	80	100	120
Стальная плита с защитной плёнкой	ППУ	1120-1190	1340–1420	1510–1595	1725–1800	1930–2020
ПИР	1175–1260	1395–1480	1565–1650	1780–1870	2050–2095
ППС	1000–1200	1150–1350	1175–1390	1200–1400	1250–1450
Базальтовая вата	1180	1200	1280	1330	1380
Плита из нержавейки	ППУ	1680–3795	2100–4010	2335–4195	2565–4400	2680–4610
ПИР	1870–3850	2080–4075	2265–4255	2480–4470	2700–4700
ППС	–	2630–3880	2640–3910	2690–4250	2740–3990
Базальтовая вата	–	2160–3970	2230–4040	2290–4110	2360–4180

Цены и размеры сэндвич панелей для кровли

Популярность данных плит при монтаже кровли обуславливается тем, что они изготавливаются вместе с утеплителем. Таким образом, время возведения кровельной конструкции уменьшается в несколько раз. Самый распространённый материал, из которого, изготавливаются такие панели – оцинкованная сталь со специальным защитным покрытием. На втором месте находится нержавеющая сталь. Размеры кровельных сэндвич панелей лежат в диапазоне: длина 8-16 м, ширина 1000 мм и толщина 40-160 мм.

Многие компании выпускают нестандартную по размерам продукцию, поэтому в случае необходимости можно оформить индивидуальный заказ. Стоимость кровельных панелей отличается в зависимости от толщины и типа утеплителя, а также материала изготовления. В таблице ниже указаны примерные цены за 1 м² различных кровельных плит:

Тип кровельной панели	Наполнитель	Цена панели, в зависимости от толщины, руб./м²
Толщина панели, мм
40	60	80	100	120
Стальная плита с защитной плёнкой	ППУ	1315–1390	1515–1600	1650–1750	1880–1960	2390–2480
ПИР	1330–1410	1550–1630	1710–1790	1900–2000	2150–2250
ППС	–	1200	1250	1300	1350
Базальтовая вата	–	1300	1370	1430	1480
Плита из нержавейки	ППС	–	2950–4410	3000–4440	3050–4550	3100–4600
Базальтовая вата	–	2380–4550	2440–4600	2510–4670	2580–4750

Купить сендвичную панель любого типа можно в специализированном магазине или строительном гипермаркете. А также можно оформить заказ необходимого строительного материала через интернет.

Вертикальный или горизонтальный монтаж?

Если вы ищете информацию о том, как построить дом из сэндвич панелей, нужно четко понимать принцип технологии монтажа. Это может быть горизонтально-ориентированный или вертикальный монтаж. Выбирают одну из монтажных технологий, придерживаясь следующих указаний: при величине этажа от трех до шести метров проводится вертикальное крепление, а если высота этажа больше 6 м — используют горизонтальную обшивку.

Вертикальный монтаж: каждая панель крепится к металлическому направляющему и к потолку, последовательно соединяется друг с другом. Герметик закладывают с двух сторон: если у вас жилой дом, вы будете избавлены от щелей и спасены от морозов. Выбор герметика осуществляется с учетом внешних температур и погодных условий вашего региона. Процесс установки начинается слева направо от угла здания.

Горизонтальный монтаж целесообразен в тех случаях, когда из-за высоких этажей (свыше 6 метров) вы не желаете увеличивать бюджет на установку строительных лесов и вызов крана. В данной технологии захваты для монтажа располагаются на колоннах каркаса, а стеновые полотна укладываются по принципу «верхняя панель на нижнюю». Последовательность крепления — снизу вверх, пазы размещаются внизу для легкости водостока. Горизонтальный шаг каркаса не должен превышать 6 метров.

Характеристики и состав алюминиевого композита

Популярный продукт имеет следующую последовательность расположения слоев:

защитное покрытие с антикоррозийными свойствами;
грунтовочный состав для придания алюминиевой сэндвич-панели устойчивости к образованию ржавчины;
первый лист алюминия толщиной до 0,5 мм;
прослойка из пластика;
второй алюминиевый лист толщиной до 0,5 мм;
грунтовочный слой композита на основе поливинилденфторидной смолы;
лакокрасочный состав;
защитная пленка.

Алюминиевая панель может иметь различную толщину для удобного выбора в соответствии с поставленными задачами. Продукция известных брендов имеет негорючую основу.

Достоинства и недостатки

Основные достоинства алюминиевых сэндвич-панелей:

легкость;
прочность;
высокие изолирующие свойства;
устойчивость к воздействиям окружающей среды.

Этот строительный материал отличается стойкостью к атмосферным осадкам, воздействию солнечных лучей, ветра, высоких и низких температур, атмосферной пыли, агрессивных отложений.

Они не воспламеняются и могут служить полноценными противопожарными преградами.

Многие модели алюминиевых сэндвич-панелей относятся к материалам с самой высокой пожаробезопасностью. Они не воспламеняются и могут служить полноценными противопожарными преградами.

Благодаря сочетанию жестких алюминиевых листов на поверхности и мягкого эластичного материала, расположенного внутри, панелям можно придавать самые разнообразные формы. Их можно гнуть, фрезеровать, резать, рубить, сверлить.

С помощью холодного вальцевания из панелей делают объекты цилиндрической, овальной, криволинейной формы, при этом фрезеровка дополнительных пазов не требуется. На этом материале печатают методом шелкографии, на него также можно наносить самоклеящуюся пленку.

К недостаткам можно отнести относительно высокую цену алюминиевых сэндвич-панелей, которая превышает стоимость многих других строительных материалов для отделки стен. Модификации, при изготовлении которых используется обыкновенный полимерный наполнитель без добавок антипиренов, не устойчивы к огню, а при горении выделяют токсичные вещества.

Для теплоизоляции необходимо применять специальные материалы.

Поэтому при отделке стен они выполняют только декоративную роль. Для теплоизоляции необходимо применять специальные материалы.

Описание

Фасадные сэндвич-панели – это многослойный строительный материал, состоящий из внешнего и внутреннего защитных слоёв, а также утеплителя. Между внешней облицовкой и минеральным утеплителем располагается слой пароизоляции. Он защищает пористую минеральную вату от насыщения атмосферной влагой с одной стороны, обеспечивает отвод конденсата с другой.

Облицовочный материал и утеплитель соединяются между собой методом прессовки и адгезии. Многослойные панели впускаются нескольких типоразмеров: 3000×1150×32 мм, 3000×1150×24 мм, 3000×1150×10. Первая цифра обозначает длину, вторая – ширину, третья – толщину. Для устройства межкомнатных перегородок выпускаются более компактные панели длиной от 1500 мм, а шириной от 1000 мм.

Отделочные работы и сбережение тепла

Несмотря на то, что использование сэндвич панелей предполагает ряд специфических нюансов, существует одно важное преимущество. Это высокий уровень теплоизоляции и поглощение звука

Однако их использование должен быть разумным и логичным, чтобы не принести вред общей конструкции постройки.

Поэтому для начала должен быть теплотехнический расчет. У проектировщика отсутствует точная информация о том, какие материалы будут использованы для внешней или внутренней отделки, а также каким образом будет организована вентиляционная система. Нередко панельные дома теряют свои преимущества из-за разрушения материала утеплителя в результате смещения расчетной точки. Однако подобная проблема легко решается при использовании специального наполнителя из синтетического материала (пенополиуретан, пенополистирол).

Напоследок остается вопрос о декоративной отделки. При использовании СИП-панелей она чаще всего не требуется. Можно использовать покрытие для отделки сухого или мокрого вида. При этом не нужна дополнительная защита для утеплителя.

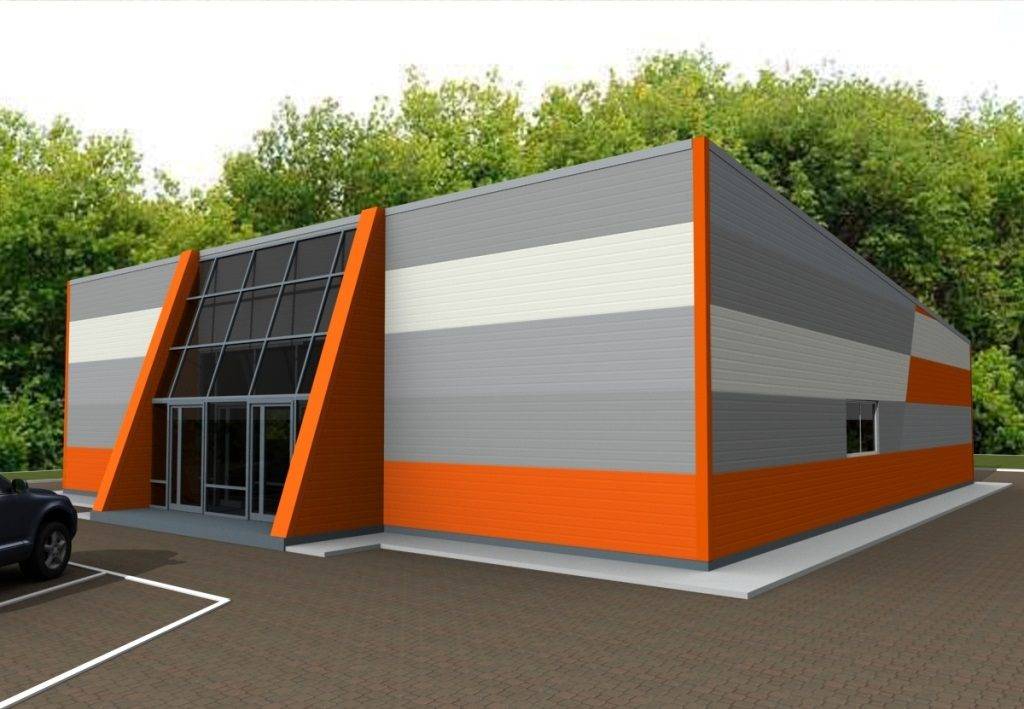

Быстровозводимые здания

Здания, построенные из сэндвич-панелей, относятся к категории быстровозводимых зданий.

Основной тип таких зданий — нежилые производственные или административные здания:

Склады.
Общественные помещения.
Спортивные или физкультурно-оздоровительные комплексы.
Автосалоны.
Коммерческие или развлекательные центры.
Промышленные холодильные камеры.
Ангары для крупной авиа-или автомобильной техники.

ВАЖНО!
Все большую популярность приобретает строительство жилья их сэндвич-панелей. Для пользователей все более привлекательны низкая стоимость, скорость постройки и нетребовательность к наличию мощного фундамента.

Строительство быстровозводимых зданий ведется по типовой схеме:

Возведение металлического каркаса из унифицированных элементов, дающих возможность широкого комбинирования вариантов сборки — словно из детского конструктора.
Монтаж сэндвич-панелей. Установка панелей занимает считанные минуты, большую часть времени занимает герметизация стыков и установка доборных элементов.
Монтаж кровельных панелей, оформление свесов и прочих элементов доборами.
Оформление оконных и дверных проемов.

Все работы производятся в очень высоком темпе. Основные трудозатраты и финансовые вложения приходятся на возведение фундамента, стоимость и тип которого определяется местными геологическими условиями.

Критерии выбора наружной обшивки фасада

Чтобы приобрести облицовку, которая прослужит долго и при этом украсит дом, во время покупки обращают внимание на такие нюансы:

Стоимость – цена на сами панели, дополнительные элементы, необходимых для качественной установки, и выполнение работ, если весь процесс отделки планируете поручить профессионалам.
Сходство имитации с натуральным материалом, а также качество нанесенного декоративного слоя. Не допускается проплешины, потеки, пузырь и другие изъяны.
Линейные значения панелей. Все детали в одной упаковке и партии должны иметь одинаковые размеры.
Если отделка имеет крепеж, то проверяют и его. Металлические детали чистые, без ржавчины, покрыты защитным составом, ровные—тогда вариант подходит.
Срок эксплуатации, заявленный производителем.
Критические температуры , при которых панели сохраняют изначальную привлекательность.
Наличие сертификата качества.

Если понравившийся вариант подходит по всем критериям, смело покупайте нужное количество материала. Не забывайте и о 10–15% запаса. Тогда не придется искать ту же партию по окрестным магазинам, если вдруг несколько деталей будут испорчены.

Основные типы и характеристики материала

Современный рынок строительных материалов предлагает огромный выбор облицовочных материалов, отличающиеся:

сырьем, из которого сделаны;
способом монтажа;
имитациями разных природных материалов;
размерами и формами деталей;
местом установки (стеновые или цокольные).

Но абсолютно все панели для обшивки домов, неважно частных или многоквартирных, разделяют на три типа:

Однослойные – отлично защищают фасад от воздействия внешних негативных факторов. Но не способны сохранить тепло внутри дома. Если есть необходимость дополнительной теплоизоляции, то использую утепляющий материал, а однослойные панели его закрывают.
Термопанели и двухслойная облицовка. Утеплитель и отделочный материал скреплены между собой. Этот вариант решает сразу две проблемы: облицовки и утепления фасада.
Сэндвич-панели или трехслойные. В этом варианте утеплитель не только закрыт декоративной отделкой, но и покрыт гидрофобными мембранами, которые не позволяют влаге попадать на теплоизолятор, что существенно увеличивает срок эксплуатации материала.

Поскольку дом снаружи подвергается многочисленным нагрузкам не стоит покупать первый попавшийся вариант. К выбору относятся очень серьезно.

Отличия по материалу облицовки

Важная часть панели, которая отвечает за прочность и эстетику:

Металлические многослойные панели

Алюминиевые сэндвич панели

Многослойные панели из древесно-полимерных плит

Отличия по утеплителю

Пенополистирол

Минеральная вата

Отличия по способу монтажа

Отделку фасада сэндвич панелями можно проводить двумя способами:

Классический

Поэлементная сборка

Все стыки между элементами тщательно герметизируются.

Источник: fasadin.ru

Как делать металлический каркас для сэндвич панелей

Пожалуй каждый хотел бы построить дом, чтобы при этом не понести большие затраты денег и осуществить строительство за короткий период времени. Если поверхности будут идеально ровными, то не потребуется осуществлять дополнительную тепловую изоляцию. Можно построить за короткий период времени дом из металлического каркаса, причем такой каркас можно изготовить самостоятельным образом. Наверняка многих теперь интересует такой вопрос, как делать металлический каркас для сэндвич панелей.

Схема каркаса

Преимущества

Здание из легких панелей и металлического каркаса можно возвести примерно за один месяц. При этом можно построить здание своими руками любого размера или любой формы.

В чем же заключаются достоинства каркасного строительства:

Детали будут изготовлены заранее, а процесс их изготовления будет иметь место в заводских условиях;
Во время проектирования, будет просчитан и вес всего сооружения. Благодаря этому можно определить, какой тип фундамента необходим, а также определить, какие материалы нужны для его возведения;

Монтаж

Элементы здания имеют небольшой вес, также выделяются своей компактностью. Благодаря этому не придется арендовать много транспорта для перевозки материалов;
Для того чтобы собрать каркас для сэндвич панелей не нужно использовать тяжелую технику;
После осуществления работ, на строительной площадке практически не останется мусора и отходов строительного характера;
Использовать каркас под сэндвич панели можно в независимости от времени года, как видно на фото. Для стен не нужны растворы, которые требуют определенное время для того чтобы они застыли;
Большие пролеты можно установить без того, чтобы использовать конструкции опорного характера.

Материалы СИП-панелей

Наружный слой СИП-панелей представлен такими материалами:

ориентированно-стружечные плиты, или ОСП;
древесно-волокнистые плиты, или ДВП;
каменные панели;
доски из древесины.

Толщина одной плиты — 9–12 мм.

В качестве утеплителя применяют:

пенополистирол;
пенополиуретан;
минеральная вата.

Таблица 1. Теплопроводность в зависимости от вида наполнителя

Вид наполнителя	Теплопроводность, ВТ/(м*°С)
Пенополиуретан	0,028
Пенополистирол	0,037…0,04
Минеральная вата	0,047…0,07

Чем суровее климат, тем меньший показатель должен быть у материала.

Внимание! При выборе строительного материала надо обращать внимание на качество — он не должен быть токсичными или горючими. Так, в развитых странах (Япония, государства ЕС, США) применяют плиты с уровнем эмиссии формальдегида не ниже первого класса.

В строительстве востребованы несколько видов сэндвичных панелей:

ОСП, пенополистирол — обладает максимальной прочностью, популярен в строительстве зданий.
ОСП и пенополиуретан — применяются в промышленном производстве, в Европе и США — в жилом. В России панели такой конструкции получили меньшее распространение.
ОСП и минеральная вата — эта продукция популярна главнім образом в России. Использование утеплителя такого типа делает SIP доступной широкому кругу потребителей. Вместе с тем, страдает и качество, поскольку минвата со временем оседает.
Фибролит и пенополистирол — еще одна российская разработка. Недостаток такой панели — ширина всего 60 см. Поэтому для постройки требуется больше плит, что увеличивает количество стыков. К тому же, фибролит довольно тяжелый.
Стекломагнезит и пенополистирол — инновационный материал в каркасном строительстве, которые еще называют каменными СИП-панелями. Эту продукцию считают наиболее безопасной для здоровья и экологии. Такие панели подходят для возведения наружных и внутренних стен, особенно в бассейнах, банях, а также рядом с каминами.

Сэндвич-панели: преимущества и недостатки

Есть и другие виды СИП-панелей, но они по техническим характеристикам проигрывают перечисленной продукции. Например, для внутренних перегородок выпускают гипсокартон с утеплителем. Те, что изготовлены из стали или древесно-волокнистой плиты, применяют в основном для возведения цехов, торговых зданий.

Панель СМЛ из стекломагнезита

Внимание! По мнению экспертов, панели с базальтовыми добавками хуже удерживают тепло, чем однородные материалы.

Помимо современных материалов, наполнителями выступают камыш, опилки. Они хоть и экологичны, но по эксплуатационным характеристикам проигрывают синтетическим аналогам.

Наиболее популярны в строительстве домов СИП-панели с наружным слоем из ОСП-3 толщиной 12 см. Они предназначаются для несущих конструкций и устойчивы к эксплуатации в условиях повышенной влажности.

Таблица 2. Базовые размеры сэндвич-панелей

Параметр	Показатель, см
Ширина	62,5–125,0
Длина	250,0–280,0
Толщина	11,0, 12,0, 17,0, 20,0, 22,0, 27,0

Цены на сэндвич-панели

Разработка проектов

Проект здания из металлокаркаса может быть уже готовым, а можно разработать такой проект самостоятельным образом. Проект должен разрабатываться квалифицированным специалистом, иначе не будет гарантии, что здание будет прочным и крепким. Обратившись за помощью к специалисту, вам придется расстаться с некоторой суммой денег, так как такой проект не из дешевых. Можно использовать типовой проект, и по внести в него некоторые изменения своими руками. Такой вариант является менее дорогостоящим.

Схема сотрудничества:

1. Бесплатный расчёт стоимости. Вы звоните нам, либо оставляете заявку на сайте, и мы рассчитываем стоимость проекта в течение одного дня.
2. Подписание договора и начало проектирования. Проектируем и снижаем стоимость проекта за счет конструктивных решений и специализации наших проектировщиков на быстровозводимых зданиях. Разрабатываем рабочие чертежи по разделам АР, КЖ, КМ, КМД.
3. Изготовление металлоконструкций. В кратчайшие сроки изготавливаем вашу металлоконструкцию и производим антикоррозионную обработку.
4. Доставка, монтаж. По завершении работ, мы доставляем и устанавливаем металлоконструкции на объекте застройки в максимально короткий срок.

Снизим стоимость проекта за счёт конструктивных решений

металлический каркас для быстровозводимого здания

Монтаж

Перед тем как металлический профиль будет использован для изготовления каркаса, он пройдет специальную обработку в заводских условиях. Для этого применяется метод горячего оцинкования, а также профили покрывают специальными эмалями, которые могут противостоять коррозии.

Металлический каркас для сэндвич панелей используемый для возведения коттеджей изготавливается из металлопрофиля стандартного типа, как показано на фото. Чтобы работать с металлоконструкциями, не нужно обладать специальными навыками или большой квалификацией. Различные детали и отверстия будут изготовлены заранее, и можно не волноваться за их точность. Перед тем как компоненты конструкции попадут на стройплощадку, на заводе они будут обозначены посредством специальной маркировки. Это значит, что монтаж конструкций будет довольно легким.

Можно изготовить и каркас гаража из сэндвич панелей. Для сборки каркаса гаража используется отверточная технология. Любой комплект материалов должен продаваться вместе с инструкцией:

Стены собираются по отдельности, как показано на видео. Сначала нарезается профиль необходимый на боковые стены. Соединяя их между собой, мы получим макет стены. Ребра устанавливаются на профиль. Дистанция между ребрами должно составлять около 50см. По диагонали соединение стен происходит посредством ленты из металла. Для соединения элементов своими руками нужны саморезы и шуруповерт. Таким способом будет производиться монтаж всех стен гаража. На передней стене нужно оставить место, куда будут установлены ворота гаража;

Для потолка потребуется использовать более широкий профиль, по сравнению с тем, что использовался для стен. Это объясняется тем, что крыша нуждается в более высокой устойчивости. Профиль крепится посредством саморезов;
Собранные стены ставятся на уже подготовленную площадку, как показано на фото. Соединение стен осуществляется посредством деталей, которые были в базовом комплекте;
Крыша устанавливается на уже готовый каркас. Она крепится к раме при помощи саморезов. После этого можно осуществить обшивку каркаса.

Советы от профессионалов начинающим

Установка сендвичных плит — это последовательное выполнение простых операций. Даже неопытный монтажник может с ними справиться без особых навыков. Однако требуется соблюдать некоторые тонкости, которые уберегут от ошибок и не позволят повредить материал:

При всех операциях с плитой требуется следить за сохранностью защитного покрытия, особенно на основе полимеров. Нельзя ударять по нему, допускать появление сколов. Важно избежать прислонения на установленные элементы лестниц, инструментов и техники.
Торцевание плит основа которых выполнена из минеральной ваты требуется производить только в респираторе.
Хотя бы раз в год поверхность стен и кровли требуется осматривать на предмет повреждений. Грязь требуется очищать мягкой щёткой.
Повреждения защитного слоя восстанавливают при помощи специальных красителей.

Соблюдая данные правила можно значительно увеличить срок эксплуатации сэндвичей.

Обшивка

Во время обшивки лучше всего иметь рядом с собой такой инструмент как уровень, чтобы не допустить перекосов.

Посредством ножниц для металла обрезаются панели до нужных границ.

Стены обшиваются в самом начале. Между плитой и рамой необходимо проложить ленту. К обрешетке панель прикладывается той стороной, которая состоит из металла. Шестигранники фиксируют на верхнем изгибе обшивки и прикручивают под прямым углом. Если строение расположено в такой зоне, где часто дуют сильные ветра, то нужно использовать побольше саморезов.

На одном месте панели обычно используется два самореза.

Крепление сэндвич панелей к каркасу производится посредством замков, которые расположены у их кромки. Применяются также и различные прокладки из резины и герметики на силиконовой основе, как видно на фото. Для закрепления соединительных лент потребуется такой инструмент как струбцины. После того как по периметру стен была сделана вся обшивка, необходимо перейти на крышу.

Все панели покрыты специальной пленкой, предохраняющей от различных повреждений. Удалить пленку нужно только после того, как все работы будут окончены.

Самостоятельное изготовление СИП-панелей

Поскольку материал пользуется большой популярностью, то нашлись умельцы, которые научились делать его «кустарными методами» в домашних условиях. С одной стороны, конструкция довольно простая. С другой — имеется немало тонкостей, о которых новички не знают.

Чтобы изготовить панель, потребуются:

листы оболочки (фанера, металлопрофиль и др.);
утеплитель;
клей.

Есть два вида клея — однокомпонентный и двухкомпонентный. Однокомпонентные клеящие смеси затвердевают при контакте с воздухом. Двухкомпонентные аналоги состоят из полиольного компонента и изоционатного активатора, и твердеют, когда эти вещества вступают в химическую реакцию друг с другом.

Внимание! Для производства в домашних условиях рекомендуют использовать однокомпонентные клеи. Знатоки заявляют, что двухкомпонентные клеи эффективны только при полностью автоматизированном производстве.

Источник: supstroy.ru

Современное панельное домостроение. Каркасно-панельные дома — заводские каркасники

Сэндвич-панелью называется конструкция, которая состоит из утеплителя и нескольких слов кровельного материала и используется, как основной строительный материал для возведения зданий различной сложности проектирования. Для изготовления сэндвич-панелей используют только проверенные и подходящие по стандартам материалы. Основным материалом для покровного слоя, обычно, служит «профнастил» (покрытая полимером оцинкованная сталь).

Утеплители

При выборе сип панелей лучше всё-таки обратиться за помощью к специалистам. Но если такой возможности нет, стоит изучить основные виды утеплителей и их характеристики.

Существует три основных типа утеплителей:

пенопласт (пенополистирол);
минеральная вата (базальтовый утеплитель);
пенополиуретан.

И у каждого из этих утеплителей есть свои преимущества и недостатки.

Начинка из пенопласта в панели

Пенопласт позиционируется, как утеплитель, отличающийся своей долговечностью. Кроме того, он является экологически чистым материалом. Обладает свойствами водонепроницаемости и не боится солнца. Но при этом такой материал очень легко воспламеняется и быстро горит.

Минеральная вата практически не горит и также безвредна для здоровья.

Этот утеплитель также хорошо переносит биологическое и химическое воздействие. Но при наборе столь важных плюсов, базальтовый утеплитель имеет очень низкую устойчивость к влаге.

Пенополиуретан плохо проводит тепло, и легко воспламеняем, но при этом обладает высоким изоляционным порогом.

Толщина стройматериала, а соответственно, и цена напрямую зависит от толщины самого утеплителя.

Цена вопроса Сип панели — 1 300 рублей за метр квадратный. Ее толщина — 174 мм, ширина — 1250 мм, высота — 2500 мм.

В нашей стране и странах СНГ применяют сэндвич-панели таких размеров:

OSB (ОСП)

Знакомство с понятием OSB плиты следует начать с общей классификации. Существует четыре основных типа OSB. Каждый из них отличается от других только своими показателями влагостойкости и прочности.

OSB 1 – плита с самыми низкими показателями прочности влагостойкости. Этот вид плит часто используют в монтаже деталей лёгкого веса. Плюсом этих плит является их низкая цена.
OSB 2 – имеет низкий порог влагостойкости и при этом высокую прочность. Такие плиты используют в основном для производства мебели, иногда для несущих элементов. Реже OSB 2 применяют в строительной сфере, и то только для внутренних конструкций.
OSB 3 – один из самых популярных типов плит. Эти плиты сочетают в себе прочность и устойчивость к влаге по приятной цене. Используют их чаще в строительстве для строения как фасадных, так и внутренних отделок. Иногда OSB 3 выступает в роли кровельного материала или перекрытия.
OSB 4 – эти ОСП плиты обладают самым высоким порогом прочности и влагостойкости. Их используют для возведения конструкций с высоким уровнем нагрузки и в зонах с повышенной влажностью.

Строительство домов из сэндвич-панелей: преимущества и недостатки

Как и у любого материала, в использовании сэндвич-панелей есть как свои преимущества , так и недостатки.

Сначала о приятном . Главным плюсом этого стройматериала является соответствие его качества, о котором свидетельствует высокая прочность материала, относительно цены. Этот фактор играет очень большую роль при подсчёте строительной сметы. Ведь использование этого материала существенно снижает расходы. За счёт лёгкости панелей облегчается вес общей конструкции, а значит, нет необходимости в укреплённом фундаменте.

Больше проектов домов смотрите в рубрике «Проекты домов» на нашем сайте.

Дом из сэндвич – панелей своими руками

Первое, что понадобится в этом деле так это проект будущего здания. Следует уделить особое внимание к его построению, не забывая о требованиях и пожеланиях. Если нет возможности построить его самостоятельно исходя из сложности расчётов, то существует масса компаний готовых помочь в этом вопросе. Мы постараемся вам показать все этапы строительства в фотоотчете, с пошаговой инструкцией. Но, все дома индивидуальны, наше фото можно рассматривать только как информационный справочник.

Кстати, из СИП панелей можно строить не только дома, но и пристройки к жилым зданиям. В них можно размещать веранды или кухни.

Следующий шаг — заказ СИП — панелей или их самостоятельное производство . Заказать их можно прямо на предприятии, которое занимается производством. Здесь же можно посмотреть каталоги и выбрать все необходимое для последующего монтажа. При выборе панелей не стоит забывать про основу — фундамент. Для конструкции из такого материала, обычно, фундамент устанавливают на винтовых сваях.

Водоснабжение, отопление и электричество по будущему дому развести нужно ещё до заливания фундамента.

Во избежание кривизны углов или несовпадения высоты, все панели перед монтажом нужно проверь на целостность и соответствие размеров. Если замечены неточности, обратиться к поставщику для замены материала.

После того как фундамент залит , нужно сделать его обвязку с помощью деревянного бруса. Потом выставляются углы и с помощью ударного инструмента делаются отверстия. С помощью этих отверстий брус скрепляют с бетоном 12 мм анкерами. Рекомендуемое расстояние 2,5 м. Далее, на установленном фундаменте собирают само здание. Начинают сборку нулевым перекрытием при этом укладывают первые СИП — панели на брус.

Стеновые каркасы собирают из бруса. По его периметру специальными гвоздями закрепляют закладную доску. Главное, здесь выдержать вертикальную калибровку и углы каркаса. Ведь если где-то упустить хоть 1 мм, стена получится кривой и исправить её возможности уже не будет. После установки каркаса на него накладывают панели.

После возведения общей конструкции начинается заделка отверстий. Стыки и углы панелей заполняют с помощью обрезных досок размером в 25 * 100 мм. Все щели обрабатывают герметично монтажной пеной.

Перекрытия между этажами и все несущие конструкции лучше сделать деревянными. Можно использовать как брус, так и доски. Фото этапов строительства чуть ниже.

Фундамент для дома из SIP панелей

Фундамент — это, прежде всего, основа здания. Он передаёт всю нагрузку здания на подстилающие пласты почвы. Помимо прочности самого фундамента, нужно учесть:

общую площадь опоры на почву;
опорную возможность самой почвы;
уровни подземных вод.

Самой распространённой ошибкой при заливке фундамент специалисты считают чрезмерное обилие в нём бетона и металла.

Самыми популярными видами фундамента являются:

свайный (свайно-ленточный);
столбчатый (столбчато-ленточный);
монолитные плиты мелкого заглубления;
ленточное заглубление;
ленточное заглубление с цоколем.

Но, стоит отметить, что среди этого многообразия, для каркасных панельных домов лучшим вариантом будет мелкое заглубление.

Укладка обвязочного (венцового) бруса

Для укладки берётся брус размером в 2,5 * 1,5 см. Начинать укладку следует со средины фундамента, при этом измерив его горизонтальную калибровку. Далее, брус нужно соединить по углам при помощи врубка. После этого закрепляют детали. Для правильного закрепления в брусе высверливаются отверстия в длину 1– 1,5 см при диаметре 2 см и загоняется нагель.

Крепление бруса к фундаменту делается при помощи анкерных болтов с утоплением. Расстояние крепления около 1,5– 2 м. Размер болтов должен быть 35 см в длину при диаметре 1– 1,2 см.

Обустройство пола в доме из SIP панелей

Ещё одним доказательством отличительного свойства канадской технологии строительства, служит технология обустройства пола.

Полы и перекрытия строятся также из SIP панелей.

Хотя многие подрядчики рекомендуют стелить в таких домах обычный деревянный пол с утеплителем между лагами и балками. Эти полы получаются надёжными и более выносливыми. Кроме того, этот пол будет легче разобрать или отремонтировать.

Возведение стен из SIP панелей

При возведении стен нужно тщательно пойти к выбору исходного материала, ведь от его качества во многом зависит и качество будущего жилища. Лучшим вариантом для наружных работ будет брус диаметром в 15 см. Что касается высоты, здесь минимум 1,5 м. Для внутренней части подойдёт 10 * 15 см. Это приемлемые размеры, которые помогут сэкономить на расходном материале, позволят минимизировать количество швов и стыков и добиться идеальной гладкости будущих стен. Собрать стены не просто, нужен опыт.

Перед укладкой бруса в венцы, все материалы нужно подогнать в соответствии с высотой и придать им нужную форму. Для угловых соединений лучше использовать метод «в полдерева» или «в привязке с коренным шипом». Соединения наружных частей лучше выполнять врубкой или на шпонах. А внутренние участки как стыков, так и углов лучше соединять половинным срубом.

Начинать, непосредственный монтаж нужно с укладки в фундамент венцового бруса, обработанного антисептическим средством.

Обустройство крыши в доме из SIP панелей

Крыша для дома, построенного в этой технике, может быть самой обычной стропильной. Для этого типа крыш свойственна опора в виде пазов или мауэрлата, которые вырезают в балках на чердачном перекрытии. Стропила устанавливают на опоры, набивают на них обрешётку и укладывают кровельный материал.

Что касается утепления, то для холодного чердака в нём нет необходимости. А вот если в планах установка мансарды, то между стропил стоит положить утеплитель и закрыть его пароизоляционной плёнкой.

Кроме стропильной, не менее популярной является крыша из SIP панелей. Для этого типа первым делом, устанавливают стартовые стропила, которые крепят к мауэрлату болтами. И только после этого идёт укладка панелей. Панели монтируют с одной стороны крыши, постепенно наращивая высоту в длину с коньком. Как только работа с первым коньком закончена, можно приступать к следующему.

Этот способ установки более кропотливый, нежели традиционный, но не менее надёжен.

Отделка фасада

Отделка фасада — заключительное действо строительства. Каждый хозяин делает его по своему вкусу и финансовым возможностям. Среди вариантов отделки сейчас очень популярны: облицовочный кирпич, сайдинг, декоративная штукатурка.

Видео

Посмотрите интересное видео о строительстве дома из СИП панелей.

Панельные дома знакомы каждому россиянину по многочисленным многоэтажкам в спальных районах города. Из-за не высокого качества строительства к этой технологии сложилось довольно скептичное отношение потребителей. По устоявшемуся мнению, панельная технология применима только в многоэтажном строительстве бюджетного жилья и не дает возможности построить теплый и красивый дом. Спешим вас разубедить. Панельный дом – это современная, теплая и во многих случаях быстровозводимая своими руками конструкция.

Конкурентоспособные технологии быстрого возведения зданий

Речь пойдет о трёх технологиях: «сип панелях», трехслойных бетонных панелях, КА-панелях. Стоимость строительства коробки одноэтажного дома на 150 кв. метров с выбором проекта обойдется:

из сип панелей – в $8,5 тыс., время возведения каркаса – 1-3 недели;
из трехслойных бетонных панелей – $6 тыс., срок возведения коробки – 10 дней;
из КА-панелей (калиарные несущие панели) – $7,5 тыс., гарантия 120 лет, срок постройки – 10-15 дней.

Перечисленные технологии строительства предложены по сопоставимым ценам на строительство коробки дома. У каждой есть свои особенности, преимущества и недостатки, которые стоят отдельного внимания.

Трехслойные бетонные панели для строительства дома

Бетонные трехслойные панели многие считают более надежной конструкцией по сравнению с другими быстровозводимыми технологиями. Благодаря утеплителю дом становится еще и очень теплым. Из-за полой сердцевины, заполненной минеральным наполнителем, конструкция коробки не создает повышенную нагрузку на фундамент, при этом строение из бетонных конструкций однозначно прочнее и устойчивее дома из сип панелей.

В продаже предложены домокомплекты по типовым проектам и с облицованным фасадом. Покупка готового комплекта, позволяет собрать коробку за 10 дней, которая изнутри требует только недорогого ремонта благодаря идеально ровным стенам. Железобетонная конструкция обладает высокой прочностью. С её помощью можно возводить высокие дома.

К недостаткам этой технологии можно отнести необходимость монтажа с использованием тяжелой строительной техники. При этом панельные дома из трехслойного бетона можно построить своими руками фото на 20-30% дешевле аналогичного строения из сип-материалов. Это очень весомый плюс и фактор, способствующий выбору именно этого способа строительства.

Видеообзор по строительству поселков их ж/б панелей

Дом из сип панелей своими руками: достоинства, недостатки, проектирование и шеф-монтаж

Другой вариант возведения панельного дома предусматривает использование сип-панелей. Речь идет о хорошо известных специальных строительных панелях, выполненных из пенополистирола и плит ОСП. В продаже имеются как типовые конструкционные элементы, которые можно применять для строительства своего дома, так и готовые домокомплекты.

Канадская сип-панель технологически относится к многослойным сэндвич-панелям, она разработана в Канаде, поэтому в рекламе часто приходится слышать именно о канадских домах. Данный материал, несмотря на свою легкость и кажущуюся хрупкость способен свободно выдерживать температуры в диапазоне от -50С до +50С, землетрясения до 7,5 баллов. Плита на основе пенополистирола по своей теплоемкости в 6 раз лучше сохраняет тепло, чем кирпичная кладка. Несмотря на пористую структуру, утеплитель сип-панели не горит.

Построить дом по любому выбранному проекту из сип панелей свободно можно своими руками, для этого потребуется 1-2 помощника. На возведение может уйти от 3 недель на строительство коробки до 3х месяцев «под ключ», проводить монтаж можно как в зимнее, так и летнее время. Преимуществом этого вида строительного материала является легкость конструкции, простота монтажа и широкое разнообразие типовых проектов, которые можно выбрать для возведения коттеджа.

Существует множество мнений относительно экологической чистоты сип-технологии. Покупателям нужно самостоятельно оценивать риски и ознакомиться с материалами о двух составляющих сип-плиты: пенополистироле и ОСП. Оба материала являются проверенными временем и экологически безопасными.

Покупка готового домокомплекта поможет избежать ошибок в проектных расчетах.Сборка дома по собственному эскизу из типовых элементов обойдется дешевле. Если есть необходимость дополнительно снизить стоимость, изготовить сип-панель можно самостоятельно. Панельный дом, показанный в видеоинструкции, может быть собран своими руками видео в течение нескольких недель или более короткого срока. Как проектировать дом, составить чертеж и сделать монтаж рассказано опытным архитектором в видео.

Видеообзор по технологии сип-панелей

Видеоинструкция по проектированию дома из сип-панелей

Видеоинструкция по изготовлению сип-панели

Видеообзор по пошаговой сборке дома из сип-панелей

Дом из КА-панелей (Векчел)

КА-панели или калиарная несущая панель – это малораспространенный панельный материал для строительства малоэтажных домов со сроком эксплуатации до 120 лет. Технология создана в России и имеет все шансы на большой успех, благодаря уникальным качествам строительного материала. Панели выпускаются компанией «Экотерм» и представляют собой армированную металлом древесную конструкцию, которая очень удобна в самостоятельном монтаже и идеально подходит для быстрой сборки дома своими руками.

полная устойчивость к атмосферной и внутренней влаге;
устойчивость к перепадам температур;
панели не подвергаются гниению и промерзанию.

Производство компании размещено в Екатеринбурге, но расходы по доставке домокомплекта будут низкими. Преимуществом КА-панелей является доступность и быстрое строительство одно- и двухэтажных домов, коттеджей.

«Экотерм» выпускает три типа панелей: рядовые, угловые, перемычки толщиной 100, 150 и 200 м в соответствии с ТУ 5284-001-24522523-2006. Производителем предлагаются типовые проекты домов, по каждому можно приобрести готовый домокомплект. В среднем строительство «под ключ» с отделкой обойдется от 1 млн. рублей (около $17 тыс.) до 3 млн. рублей.

панельный дом «Гармония» (136 кв. м) – 490 тыс. рублей, 1,53 млн. рублей «под ключ»;
панельный дом «Эркер» (240 кв. м) – 710,800 тыс. рублей, 3 млн. рублей «под ключ».

подготовить фундамент;
установить металлические направляющие;
выставить угол и угловые конструкционные элементы;
установить стеновые панели;
закрепить между собой пластинами и саморезами;
сделать обвязку панелей;
провести кровельные работы.

Исходя из списка работ по монтажу КА-панелей, этот вариант панельной конструкции больше подходит для самостоятельного монтажа. Простая и быстрая сборка, несомненно, является ключевой особенностью данной строительной технологии. Это многообещающий строительный материал.

Заключение

У покупателей на сегодняшний день есть выбор, как построить дом, коттедж, приусадебные постройки из сип панелей, КА-панелей или ж/б сэндвич-панелей своими руками. Каждая из описанных технологий доступна для самостоятельного возведения. Панели позволяют построить дом, аналогичный дому из профилированного бруса, но строение обойдется намного дешевле.

Актуальный тренд в строительной среде — каркасно-панельные дома, которые еще называют каркасно-щитовыми. Благодаря применяемой технологии можно за непродолжительное время получить готовое и, что немаловажно, качественное жилище. Удивительно, но всего через несколько месяцев после начала строительства заказчик сможет въехать в полноценный, полностью отделанный дом. Итак, какие же особенности имеют каркасно-панельные дома, о которых обязательно нужно знать потенциальному заказчику?

Суть технологии каркасно-панельного домостроения

Речь идет об изготовлении каркасных домов из так называемых сэндвич-панелей (сип-панелей) в промышленных условиях. На заводах предварительно изготавливают все детали, после чего их доставляют на строительную площадку. Производство панелей для каркасных домов – это дело высокоточное, все их элементы отлично проявили себя в эксплуатации.

Понятие сендвич-панели и ее составляющих

Панели для каркасного дома имеют неоднородную структуру, они состоят из трех слоев, благодаря чему хорошо будут удерживать тепло внутри дома. Внешние слои – это ориентированные стружечные плиты (OSB), а между ними находится ПСБ-С, который является самозатухающим конструкционным пенополистиролом. Элементы сип-панелей склеены друг с другом полиуретановым клеем. Отдельно следует отметить, что благодаря слоям ПСБ-С, которые имеют прекрасные теплосберегающие свойства, дом всегда будет иметь комфортную для человека атмосферу. из сип-панелей считаются экологически чистыми благодаря качественным современным материалам, применяемым во время строительства.

Панели могут быть довольно разными по толщине: от 120 до 224 миллиметров. Их стандартные габариты 1,25х2,5 метра. В длину сэндвич-панели бывают не больше 7 метров.

Видео о производстве каркасно-панельного дома:

Преимущества и недостатки каркасно-панельных домов

Как и у любой другой технологии строительства, рассматриваемая здесь имеет как свои положительные, так и отрицательные стороны. Вот самые важные :

Прочность.Каркасно-панельные дома имеют такую конструкцию, что практически все ее элементы носят и ограждающее, и несущее предназначение. По этой причине стены в строениях чрезвычайно прочны, у них есть шанс не разрушиться даже при землетрясении. Все просто: конструкция жесткая, а вес ее незначительный. Сип-панель склеивается монолитно и способна выдержать большую нагрузку.
Долговечность. Пенополистирол – надежный и долговечный материал, что доказывает уже подтвержденный опыт. Построенные из него строения успешно эксплуатируются уже больше, чем 40 лет. Исследования же показывают, что они будут в хорошем состоянии, пригодном для жизни, и через 80 лет.
Экономия энергии. Рассматриваемые дома являются очень теплыми, поэтому нет нужды тратить средства на мощную систему отопления. Эти строения хорошо переносят колебание температур от -50°С до +50°С.
Экологичность. Пенополистирол является гипоаллергенным материалом, из него изготавливают пищевые контейнеры. Это является четким подтверждением того факта, что он абсолютно безопасен для человека. Что касается OSB, здесь содержится совсем небольшое количество клея (всего до 3% в плите), возможное негативное воздействие которого нейтрализуется в процессе прессования. По общепринятой классификации сэндвич-плита относится к категории Е1. Кроме того, данные каркасные панели для строительства дома – неблагоприятная среда для возникновения плесени.
Огнестойкость. Все материалы, которые используются для строительства каркасно-панельных домов,проверяются по существующим ГОСТам и классифицируются как слабогорючие и умеренновоспламеняемые. Если же сип-плита вынести из огня, она моментально погаснет. Кроме того, она нетоксична во время горения.
Цена. Деревянные панельные дома обходятся гораздо дешевле, чем многие другие. Этому есть несколько объяснений. Перове — сип-панели сами по себе легкие, поэтому не требуют дорогого фундамента. Второе — в монтаже не используются краны и прочая подобная техника, все элементы конструкции довольно легкие и без особого труда устанавливаются рабочими. Экономятся также средства на оплату труда строителей, ведь 4 человека могут построить дом довольно быстро. Кроме того, сэндвич-панели имеют ровную структуру, так что выравнивать полы и стены для внутренней отделки не придется. Монтаж можно совершать и когда на улице тепло, и когда холодно.
Быстрый монтаж. При условии работы 5-6 рабочих, деревянные панельные дома возводятся за месяц, а примерно через полгода в дом уже можно будет вселиться.

Таковы основные . Но данный обзор был бы неполным без осветления их недостатков, про которые целесообразно рассказать:

Вентиляция. Каркасно-панельные дома требуют наличия специальной, встроенной, заранее продуманной вентиляции, иначе внутри помещения всегда будет душно.
Планировка. Сама по себе планировка таких домов неплохая, просто ее вариантов не слишком много. А за рамки стандартной планировки выйти нельзя, поэтому никакие предложения по оптимизации от заказчиков не принимаются.
Неопределенный срок эксплуатации. Дело в том, что строительство каркасно-панельных домов началось относительно недавно, в 50-х годах ХХ века, а у нас только в начале ХХІ века. По этой причине никто не может наверняка сказать, сколько же именно может простоять подобная конструкция.

Итак, каркасные специалистов имеют и положительные и отрицательные. Однако первых гораздо больше и они существеннее, так что можно смело рекомендовать такой вид постройки для современных потребителей.

Видео с процессом монтажа каркасно-панельного дома:

Различия между каркасно-панельными и каркасными домами

Многие путают эти понятия, что в корне неверно, потому как речь идет о двух хоть и близких друг другу, но разных технологиях строительства. Начнем с общего: оба вида домов основываются на каркасном принципе. Однако их конструкции не схожи между собой, также дома по-разному собираются и эксплуатируются.

Рассмотрим разницу между каркасными и каркасно-панельными домами более детально. Первые делают на основе прочного каркаса, к которому крепят все составляющие части дома прямо на строительной площадке. Там же производится и монтирование утеплителей.

Что касается стен, их в процессе сборки обрабатывают специальным материалом, который сделает в дальнейшем дом устойчивым к воздействию влаги и пара. Каркасные дома славятся своей теплоизоляцией. Ярким представителем является . Вот еще одна их отличительная черта: пространство внутри и снаружи дома можно оформлять как угодно, например, деревом или же обычными обоями.

Итак, главная разница между этими двумя видами домов – технология производства. Каркасные изготовляют непосредственно на строительном участке, а в случае с каркасно-панельными домами речь идет лишь о сборке уже готовых сип-панелей. Эти сэндвич-панели делаются на заводе, в специализированном цеху по типовым проектам.

Утепление и обработка панелей происходит также за пределами строительного участка, в отличие от каркасных строений. Каркасно-панельные дома собираются немного быстрее, однако их нельзя индивидуально проектировать, а каркасные можно подгонять под свои нужды. Кроме того, контролировать качество работ по изготовлению сип-панелей заказчик не может, на производство его не допускают. А вот строительство каркасного дома происходит у него на глазах от первой до последней минуты.

Каркасно-панельная технология – будущее строительства. Она имеет множество неоспоримых преимуществ, которые чрезвычайно актуальны для жителей нашей страны. Использование в строительстве сип-панелей – отличный способ быстро получить качественный и теплый дом.

Кроме того, финансовые средства, требуемые на возведение подобного дома, будут более чем умеренные, по крайней мере по сравнению с затратами на жилье, возводимое по другой технологии строительства. И не придется ждать окончания зимы, чтобы начать работы. Поэтому можно и рискнуть, получив в результате свой отличный дом, естественно, предварительно проведя анализ всех все «за» и «против» и сделав осознанный выбор. Каркасно-панельные дома уже давно покорили американские и европейские страны, теперь пришел и наш черед по достоинству оценить такой подход к стройке.

Пост дня

Как выглядит Ким Кардашьян без макияжа: секреты звезды Ким кардашьян ненакрашенная

Не сыграв ни одной главной роли в фильме, не спев ни одного хита, Ким Кардашян обрела мировую известность благодаря участию в реалити-шоу. Не последнюю роль в популярности красавицы сыграла ее эффектная внешность. Если.

Источник: electriced.ru
