Производство и использование бесшовных труб

Бесшовная, или цельнометаллическая, труба производится из стальной заготовки, в которой проделывается отверстие при помощи специального станка. После такой прокатки изделие прессуют и обрабатывают. По технологии производства цельнометаллические трубы бывают холоднодеформированными, цельнотянутыми и горячедеформированными. Сложный процесс изготовления отражается и на стоимости продукции. Однако бесшовные трубы обладают уникальными качествами:

Применение ручных сканеров в гражданском строительстве и в горно-обогатительной промышленности

• Высокой прочностью.
• Отличной устойчивостью к агрессивным средам.
• Длительным сроком службы.

Нефтепроводы – одно из основных мест использования бесшовных труб

По этим показателям цельнометаллические трубы не имеют аналогов. Поэтому их применяют в областях, сопряженных с высокими нагрузками:

• судостроении, вагоностроении, авиастроении;
• транспортировке пара;
• химической промышленности;
• нефтегазовой отрасли;
• строительстве промышленных и гражданских объектов;
• производстве со сложной технологией.

При помощи бесшовных труб можно дополнительно перестраховаться от прорыва трубопровода. Благодаря высокой прочности они не подводят даже в суровых условиях.

Особенности и применение шовных труб

Шовные, или электросварные, трубы производятся из цельнометаллического листа. Ему придается определенная форма, затем края соединяются при помощи сварки. Шов может быть прямым или идти вокруг трубы. Второй вариант считается более прочным. Благодаря электродуговой сварке и современному оборудованию шовные трубы мало уступают в надежности бесшовным.

Электросварные изделия могут иметь даже прямоугольную или квадратную форму, быть любого диаметра и длины. Поэтому их используют во многих сферах, в том числе для:

• Прокладки трубопроводов в многоэтажных домах.
• Установки коммуникаций в коттеджах, частных домах, на дачах.
• Изготовления опорных конструкций в строительстве.
• Создания каркасов для промышленных конструкций.
• Изготовления перекрытий в зданиях.
• Прокладки водопровода и газопровода торговых центров, общественных зданий и других объектов общего пользования.

Education Guide | ОП «6В07322 – Технология промышленного и гражданского строительства»

Шовные трубы широко применяются на производствах, где нет высоких нагрузок

Электросварные трубы используют везде, где не требуется устойчивость к повышенному давлению и агрессивным средам. Это объясняется сравнительно низкой стоимостью данного вида изделий. Кроме того, сварные трубы легко поддаются изгибанию. Это позволяет менять их форму в соответствии с особенностями расположения и текущими задачами.

Какой вариант выбрать

Главное отличие сварных и бесшовных труб заключается в предельно допустимом давлении. Согласно государственному стандарту 10705, шовные могут выдержать до 160 атм. В ГОСТе для бесшовных труб содержится максимальное значение в 200 атм. При этом норма для коммуникаций многоэтажного здания составляет 16 атмосфер. В частных домах – всего 2–3 атм.

Этим объясняется главное различие в использовании сварных и бесшовных труб. В большинстве случаев тратиться на более дорогой цельнометаллический прокат просто нет смысла.

Источник: spk-region.ru

Верхне- или нижнеповоротный: выбор не очевиден?
Сравнение башенных кранов различных типов

Одним из главных этапов при возведении зданий и сооружений является монтаж технологического оборудования и конструкций. Главными критериями выбора монтажных механизмов являются максимальное соответствие параметров выбранного оборудования и конкретных условий выполнения строительно-монтажных работ на возводимом объекте и в конечном итоге обеспечение эффективной деятельности строительной фирмы.

Почему именно башенные?

Сегодня, учитывая сложную экономическую ситуацию в стране, как никогда, возрастает значение рационального выбора монтажной техники из всего диапазона оборудования, предлагаемой рынком. И лучше башенных кранов с задачами монтажа не сможет справиться, пожалуй, ни один вид стройтехники.

В гражданском и промышленном строительстве башенные краны задействованы при строительстве как малоэтажных, так и высотных зданий. Строительные башенные краны отличаются тем, что могут обслуживать огромные подкрановые пространства. Высота подъема груза может значительно превышать 100-метровые отметки, среди лидеров в высотных работах – башенный кран Liebherr 4000 HC 100, который в свободном положении способен поднимать груз массой до 100 т на высоту в 67,6 м, а при максимальном вылете стрелы, а это 96 м, перемещает грузы массой до 22,5 т. Башенные краны монтируются в непосредственной близости от строящегося объекта, и приближение ограничивается лишь габаритами основания крана.

Нижнеповоротная «классическая» схема

Одним из аспектов, который необходимо учитывать покупателю при выборе башенного крана, является конструкция крана с точки зрения расположения механизма вращения стрелы в горизонтальной плоскости. Если опорно-поворотное устройство размещено внизу, непосредственно на портале или на ходовой части крана, то в этом случае поворотная часть объединяет стрелу, башню с оголовком и распоркой, поворотную платформу, на которой размещаются грузовая и стреловая лебедки, механизм поворота и плиты противовеса. Кран с подобной схемой расположения поворотного механизма называют нижнеповоротным, или краном с поворотной башней.

Нижнеповоротные краны широко используются в строительной практике, прежде всего благодаря повышенной устойчивости: центр тяжести в кранах этого типа находится очень низко, поскольку большинство механизмов крана, а также балласт размещаются у основания крана. Машины с поворотной башней также легко монтируются либо демонтируются, так как низкое расположение центра тяжести позволяет делать конструкции стрелы максимально облегченными. К преимуществам нижнеповоротных кранов можно отнести и то, что их относительно просто монтировать, опять же благодаря облегченным конструкциям этих машин. В связи с поворотной башней кранов отсутствует возможность пристегивания к зданию и дальнейшего их наращивания в процессе увеличения высоты возводимых сооружений – то есть в данном случае высота подъема башенных кранов с нижним поворотным устройством ограничена показателем высоты свободного стояния.

При этом с ростом грузоподъемности, увеличением высоты подъема груза, удлинением стрел возрастает нагрузка на нижнее опорно-поворотное устройство, и производство массивных кранов с поворотной башней является экономически неоправданным. Поэтому сегодня многие ведущие производители используют принцип нижнего расположения поворотного устройства при создании легких быстромонтируемых башенных кранов.

Значительных успехов в области выпуска таких кранов достигла упомянутая ранее компания Liebherr. Краны мод. L1-24 с высотой подъема крюка в 19 м и вылетом стрелы в 25 м с максимальной грузоподъемностью (г/п) 2,5 т предназначены для выполнения крановых работ в очень стесненных условиях. При этом оператор управляет краном с пульта дистанционного управления (ДУ). Пульт ДУ также используют операторы быстромонтируемых кранов Liebherr 32 H. Максимальный вылет стрелы этой модели составляет 30 м, максимальная высота под крюком – 22 м, а максимальная г/п – 4 т. При этом на конце стрелы кран 32 H может работать с грузами весом до 1,1 т.

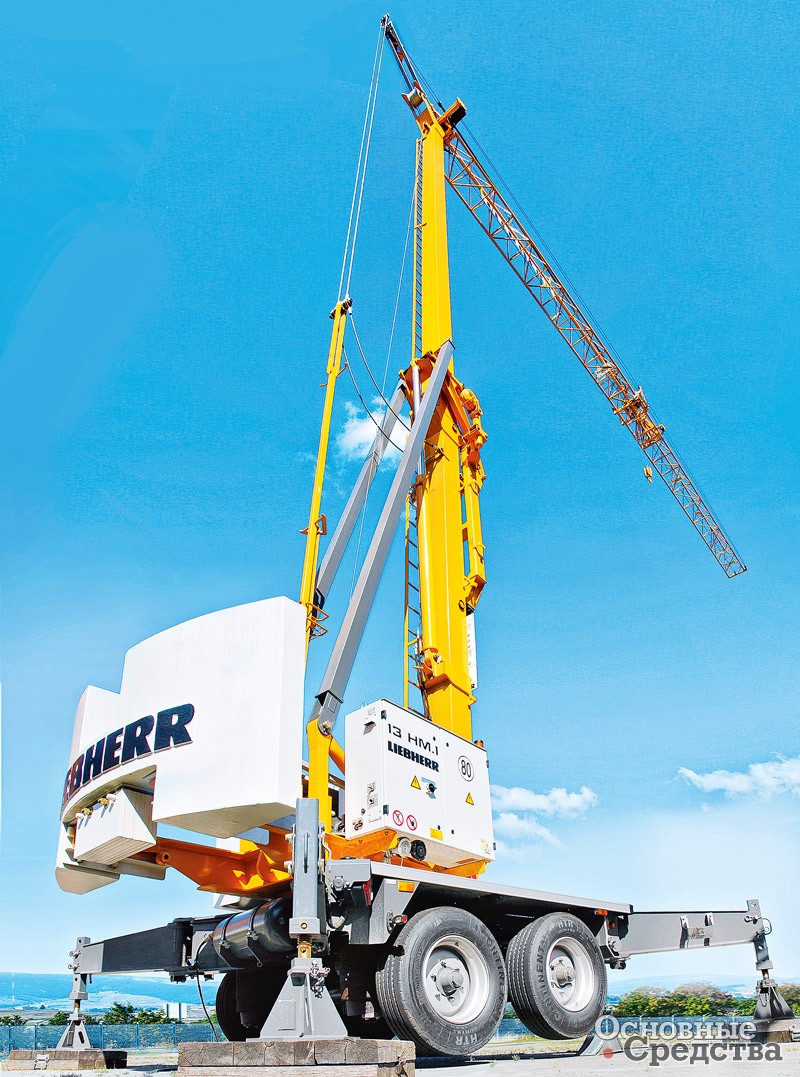

Нижнеповоротная башня также была предусмотрена инженерами Liebherr в моделях 13 HM.1 и 22 HM, относящихся к линейке мобильных быстромонтируемых кранов. Модельный ряд HM дополняет линейку кранов H. При этом они монтируются на колесные оси и могут перемещаться по дорогам общего пользования в виде прицепа. Модель 13 HM.1 обеспечивает максимальную г/п 1,5 т, а модель 22 HM – 2 т. Максимальная высота подъема этих кранов составляет 16 м и 19 м соответственно.

В нижнеповоротных быстромонтируемых кранах Liebherr серии К предусмотрено изменение рабочей высоты подъема за счет регулировки угла наклона стрелы и изменения длины решетчатой башни за счет телескопирования и наращивания дополнительных секций. Вместе с тем регулировка угла подъема стрелы позволяет более гибко использовать эти краны в условиях ограниченного пространства. Серия К охватывает шесть моделей. В результате заказчики могут выбрать кран с максимальной высотой подъ­ема крюка от 26 до 54,8 м и максимальным вылетом стрелы от 33 до 50 м. Управление кранами серии К осуществляется либо с помощью пульта ДУ, либо из кабины оператора, устанавливаемой на башне.

Официальный представитель компании SÁEZ в России компания SÁEZ Rus предлагает строительным компаниям 5 моделей самомонтируемых кранов. Наиболее компактная модель – H 24 с максимальной г/п 1,6 т, вылетом стрелы в 24 м и высотой подъема крюка 18 м при горизонтальной и 23,7 м при наклонной стреле. Более габаритной моделью является быстромонтируемый кран SÁEZ H 40, который в свою очередь отличается увеличенным до 40 м рабочим вылетом стрелы и максимально возможной высотой подъема в 27,7 м. Наилучшими же показателями грузовысотных характеристик в линейке самомонтируемых кранов SÁEZ обладает модель HT 4213, которая помимо вылета в 42 м может подавать груз весом 1,3 т на высоту 35,5 м, а при наклонной 36-метровой стреле – груз весом 900 кг на высоту до 49 м. Краны этого вида от SÁEZ собираются в рабочее состояние и складываются в транспортное положение с помощью гидравлики буквально после нескольких команд оператора. В кранах применяются подъемные 3-скоростные двигатели либо двигатели с инвертором, 2-скоростные двигатели передвижения или также двигатели с инвертором, сам поворотный механизм оснащен также двигателем с инвертором.

Неповоротная башня набирает популярность

В верхнеповоротных кранах, или кранах с неповоротной башней, поворот стрелы над стройплощадкой производится опорно-поворотным устройством, размещенным на вершине башни, в месте установки кабины. Поворотная часть крана при этой схеме вращения – это стрела с оголовком или без него, а также противовесная консоль с закрепленными на ней лебедками, механизмом поворота и противовесом, который нужен для уравновешивания крана при эксплуатации.

Недостатком верхнеповоротного крана по сравнению с нижнеповоротным является, как уже отмечалось, большая металлоемкость: башня верхнеповоротной машины испытывает намного более мощные деформирующие усилия, чем те, что действуют на башню в нижнеповоротном варианте, и для прочности конструкции, а также для уменьшения раскачивания груза при выполнении крановых работ башню приходится дополнительно усиливать.

Недостатком верхнеповоротных кранов можно посчитать и необходимость использования при монтаже мобильного крана. При монтаже нижнеповоротного крана привлекать другие краны не требуется.

К достоинствам этого вида подъемного оборудования относятся высокая грузоподъемность и возможность работы с грузами на большой высоте. Более того, кран с неповоротной башней легко может превращаться в приставной путем пристегивания к зданию, что позволяет наращивать высоту башни вместе с ростом строящегося объекта. Башня приставного крана фиксируется в вертикальном положении либо с помощью жестких тяг, закрепленных на перекрытиях возводимого строения и на башне крана, либо в очень редких случаях с помощью гибких тросовых растяжек, один конец которых крепится к площадке, на которой кран установлен, а другой конец закреплен на башне крана.

Верхнеповоротные краны универсальны, они могут выступать в качестве и самоподъемных, и передвижных. Там, где работы ведутся на небольшой высоте, верхнеповоротные краны выступают в роли передвижных, а при выполнении строительных заданий на значительной высоте верхнеповоротные краны могут применяться в качестве приставных стационарных. Высота башни приставного крана увеличивается путем добавления дополнительных секций (длиной от 1,2 до 6 м) в верхней части башни крана.

Верхнеповоротные краны выпускают практически все ведущие производители кранов, в качестве примера продукции действительно высокого качества можно привести башенные краны компании Terex.

Верхнеповортные краны Terex представлены в трех сериях. Это прежде всего серия SK, в которую включены башенные краны с «классической» конструкцией уравновешенной стрелы с максимальной г/п 16–32 т и длиной стрелы до 80 м. Краны этой серии эффективны на строительстве высотных объектов, где требуется повышенная г/п.

Серия верхнеповоротных кранов Terex CTL объединяет краны с подъемной, или маховой, стрелой. Краны CTL могут работать там, где моделям других конструкций не хватает места для разворота. В серии около 15 моделей, рассчитанных на подъем грузов массой от 8 т (мод. CTL 140-8 TS) до 45 т (мод. CTL 650L).

Для повышения производительности краны линейки могут иметь фиксированный или подвижный противовес.

В серию СТТ вошли набирающие все большую популярность краны без оголовка (flat-top). В серии более 30 моделей, модельный ряд охватывает диапазон максимальной г/п от 1,5 т в мод. FC 6.24H до 40 т в мод. CTT 721-40. Вылет стрелы в кранах серии СТТ – от 24 до 84 м.

Схожие по конструкции безоголовочные верхнеповоротные башенные краны марки Sàez производятся испанской промышленной группой компаний GrÚas SÁEZ на протяжении уже 50 лет, присутствуют более чем в 30 странах мира и в настоящее время набирают широкую популярность в России. Причиной высокого спроса на краны SÁEZ в нашей стране являются их высокие показатели грузовысотных характеристик, малые габариты конструкции стрел и башни, низкое энергопотребление и высокая скорость работы, что в совокупности с прочным болтовым соединением башни из высокопрочной легированной стали и механизмами крупнейших европейских производителей (Leroy Somer, Schneider, Telemecanique) позволяет им конкурировать наравне с такими зарекомендовавшими себя на рынке крановой техники заводами, как Liebherr и Potain.

Итальянская компания Rai­mondi Cranes также успешно поставляет в Россию верхнеповоротные краны. Raimondi предлагает нашим строителям широкий ассортимент крановой техники, кроме кранов без оголовка в арсенале компании верхнеповоротные башенные приставные модели с высотой башни до 280 м и вылетом стрелы в 76 м.

Большое внимание выпуску верхнеповоротных кранов без оголовка уделяет и испанская компания Linden Comansa, хорошо знакомая российским строителям. Компания поставляет на отечественный рынок более 40 моделей безоголовочных кранов серии LC и больше 14 моделей верхнеповоротных кранов с маховой стрелой серии LCL.

Качество исполнения кабины – важный фактор при выборе крана

Эволюционные процессы в башенном краностроении происходят как с основными конструкциями, так и со всеми иными компонентами, включая кабину. Ведь кабина – это основное место нахождения оператора крана, предназначенное не только для создания комфорта при работе, но также оснащенное панелью управления, которая позволяет управлять рабочими механизмами крана и системами безопасности машины.

В башенных кранах используется два типа кабин. Первый – это кабины, интегрированные в конструкцию башни, их еще называют закрытыми кабинами. Установка таких кабин процесс довольно трудоемкий. Корпус кабины, сваренный из листов, помещается внутри башни и приваривается к угловым стойкам и диагональным и горизонтальным соединениям. Главной проблемой при проектировании подобных кабин является обеспечение их продолжительной эксплуатации вопреки динамическим воздействиям, передающимся на детали кабины от несущей конструкции башни.

В сварных соединениях кабины с башней могут возникать трещины, чувствительными к деформациям являются и элементы остекления кабины. В современных закрытых кабинах стекла крепятся в рамах с помощью резиновых уплотнителей, компенсирующих деформации. Положительным фактором использования резиновых уплотнений является и простота замены поврежденных стекол в условиях стройки.

Вход в кабину, как правило, происходит через люк в полу. При этом кресло оператора обычно располагается над люком-входом и поэтому отодвигается, освобождая вход. Недостатком такого конструкторского решения могут стать проблемы при необходимости эвакуации крановщика, ведь в этом случае вход в кабину затруднен, особенно учитывая высотное расположение кабины. Помощь могут оказать только службы МЧС со спецтехникой, предназначенной для работы на высоте.

Еще один недостаток «встроенной» схемы расположения кабины – это повышенный шумовой фон, изолировать кабину в условиях тесного контакта с деталями башни и стрелы практически невозможно. Однако этот недостаток имеет и положительную составляющую: крановщик оперативно может отреагировать на изменяющийся тон или громкость рабочего шума, свое­временно принять меры по поиску и устранению дефектов, вызывающих, например, скрежет или удары.

Доступ к приводам крана возможен только через крышу кабины, что, конечно, затрудняет ежедневный осмотр и обслуживание механизмов крана. Впрочем, размеры большей части кабин и способ доступа в них зависят от размеров и модели крана.

Второй тип кабин – навесные, или открытые, используется в большинстве современных кранов. Эти кабины различаются между собой внешней формой, но все являются самонесущими конструкциями, расположение кабины зависит от типа и габаритов крана. Бóльшая часть производителей кранов монтирует кабины с правой стороны, если смотреть в направлении стрелы. Серьезным недостатком открытых кабин является необходимость их демонтажа при транспортировке крана с объекта на объект. «Минусом» навесной конструкции также можно считать то, что в основном закрытые кабины имеют бóльшую площадь, чем открытые.

Вход в открытые кабины происходит через дверь, вырезанную в задней стенке кабины. Доступ через двери удобен в случае оказания помощи оператору крана, а также для обслуживания агрегатов машины.

Надо отметить, что условия работы крановщиков в кабинах постоянно улучшаются. В 1970-х гг. оснащение кабины было довольно примитивным, нередко встречались деревянные сиденья в роли кресла оператора. Отопление, если и было, представляло собой нерегулируемый нагреватель, вентиляция же вообще была редкостью. Рычаги управления перемещались с ощутимым сопротивлением, и это приводило к быстрой утомляемости крановщика.

Кардинальное улучшение условий труда связано с меняющимися тенденциями на рынке труда: все труднее найти квалифицированных работников, согласных работать в примитивных условиях. В настоящее время оснащение кабин у различных производителей примерно одинаково. Кресла крановщиков имеют амортизаторы, используют и другие приемы повышения эргономичности.

Управление механизмами крана с помощью джойстиков и кнопок очень простое и легкое. Кабины оборудуют жалюзи и солнцезащитными шторами. Обогрев значительно усилен по сравнению с моделями прошлых лет, используются тепловентиляторы, работает приточно-вытяжная вентиляция. По желанию покупателя в кабине может быть установлен кондиционер. Кстати, выпуском кабин занимаются сегодня в основном специализированные предприятия, а краностроители выступают в роли заказчиков и покупателей кабин.

Одной из наиболее актуальных проблем является сохранение нормального температурного режима в кабине. В зимний период работать крановщикам приходится при –40 °С, а летом тоже при 40 °С, только со знаком плюс.

Ведущие производители кранов оснащают открытые кабины двойными и тройными слоями стекол, вклеиваемыми в вырезанные оконные проемы кабины. И это отлично регулирует тепловой баланс кабины, сохраняя постоянство температуры внутри. В качественных кабинах, изготовленных для работы на Севере, комфортные условия работы машинисту обеспечиваются даже при температуре наружного воздуха –60 °С.

К важнейшим эргономическим требованиям, предъявляемым к кабине, относятся ее обзорность и виброзащита крановщика. Требования обзорности решает остекление кабины, расположение и количество окон в кабине, а вот степень виброзащиты крановщика в основном зависит от конструкции и материала сиденья крановщика.

Одними из лучших кабин в мире по уровню комфорта, эргономики и функциональности являются кабины Ultra View, которыми комплектует свои краны компания Potain. Блок управления, установленный в Ultra View, оснащен информационной системой CSS, которая позволяет достигать высоких характеристик г/п и работать с максимальной скоростью перемещения рабочих органов.

Дополнительная функция Potain Plus в сочетании с работой CSS повышает точность выполнения перемещений, ограничивая воздействие динамических эффектов путем автоматической подстройки скорости и учета внешних погодных явлений. Кроме использования революционной системы CSS, выполняющей самоконтроль и гарантирующей нормальную работу крана, а также блокирующей работу крана при отсутствии крановщика в кресле, в системе управления действует программа диагностики, которая облегчает контроль настроек крана, операций и сервисного обслуживания, и это заметно сокращает затраты на обслуживание крана, уменьшает время простоя при ТО. Использование стандартизированной кабины ускоряет в случае необходимости приобретение запасных частей.

Инновационные кабины устанавливаются на все краны Potain линеек MDT, MD и MR, что, безусловно, упрощает эксплуатацию и обслуживание кранов Potain, позволяет сэкономить время и упростить обучение крановщиков.

Итак, рациональное использование кранов при сооружении различных объектов возможно лишь при правильном выборе крана той конструкции и с теми характеристиками, которые оптимально соответствовали бы характеру выполняемых работ. Расположение поворотного узла и комфорт в кабине – это важные характеристики, но далеко не последние. О других аспектах выбора башенных кранов поговорим в следующих статьях.
