Арматурные работы это комплекс работ по изготовлению, укладке в форму или установке на место бетонирования арматурных элементов железобетонных конструкций.
Возросшие масштабы строительства из сборного и монолитного железобетона потребовали коренного усовершенствования технологии. Арматурные работы представляют собой комплекс мероприятий в результате которых должно получиться готовое арматурное изделие.
Арматурные работы можно условно разделить на три этапа:
· соединение арматуры, создание арматурных каркасов
· монтаж арматурных изделий на строительной площадке
Подготовительные арматурные работы включают следующее:
· правка арматуры выполняется для исправления искривления стержней.
· очистка арматуры применяется для удаления с поверхности загрязнений, ржавчины и для подготовки под сварку.
Резка арматуры нужна для получения стержней заданной, в проектной документации, длинны. Гибка арматуры используется для получения отгибов арматурных стержней, крюков, полухомутиков, хомутиков, спиралей, сеток и других арматурных элементов.
Арматурные работы в строительстве частных домов
Основные виды и типы арматурных работ по соединению стержней между собой.
Сварка арматуры. Для сварки арматуры, как правило, применяется электросварка различных видов. Ванная одноэлектродная сварка арматуры. Ванная полуавтоматическая сварка арматуры. Контактная стыковая сварка арматуры.
Полуавтоматическая сварка открытой дугой голой проволокой (СОДГП). Полуавтоматическая сварка порошковой проволокой.
Вязка арматуры — соединение арматурных стержней с помощью вязальной проволоки (разными способами вязки) без использования сварки.
Некоторые особенности имеет вязка арматуры в условиях строительной площадки. Арматурные фиксаторы — использование специальных металлических изделий для соединения.
Монолитное строительство называют самым перспективным среди существующих строительных технологий, поскольку оно позволяет добиться самой высокой прочности возводимых сооружений независимо от их планировки.
Арматура представляет собой металлические стержни, изготавливаемые из конструкционных низколегированных и углеродистых сталей. По своим механическим свойствам она подразделяется по классам, от А1 до А6.
Класс говорит о прочности арматуры — чем он выше, тем выше механическая прочность отдельно взятой единицы. Нередко при изготовлении железобетонных конструкций применяют особую напрягаемую арматуру. Арматурные работы представляют собой комплекс процессов по укладыванию металлических стержней на место бетонирования, в результате которых должно получиться готовое изделие.
· правка и удаление искривлений стержней
· очистка и удаление с поверхностей ржавчины и других загрязнений
· резка — получение стержней заданной по документации длины
· выгибание — выполняется для изготовления таких элементов, как крюки, хомуты и полухомуты
Применение новейших технологий, оборудования и высокопроизводительных машин позволило усовершенствовать арматурные работы и снизить процент ручного труда.
Арматурные работы. Нюансы от специалиста // FORUMHOUSE
Так, на современных предприятиях при изготовлении сборных каркасов используют гибочные станки, а сваривание элементов выполняется на многоточечных сварочных машинах. Проверку качества сварных элементов выполняют при помощи ультразвуковой дефектоскопии, магнитографического способа, гамма-лучами и другими способами.
Арматурные работы на стройплощадке состоят из следующих этапов: приемка, сортирование, складирование, сборка, подготовка к монтажу, вязка и сварка арматурных элементов.
Любая замена или расчленение крупногабаритных изделий должны быть согласованы с проектной организацией и самим заказчиком. Арматура доставляться на объект в специальных пучках, а каркасы — в пакетах, причем на каждом изделии следует размещать бирку, на которой указан тип конструкции, масса, количество и др.
Для быстрого и надежного монтажа конструкций технология арматурных работ предусматривает комплексную поставку необходимых материалов. Важным моментом в этом случае является правильное складирование изделий,
Арматурные работы на стройплощадке обычно выполняются звеньями, состоящими из двух человек. Крестообразные и стыковые сварные соединения должны производиться строго по проекту и ГОСТу 14098-85. Технология арматурных работ предусматривает выполнение бессварочных соединений следующим образом: крестообразных — вязкой с применением отожженной проволоки, стыковых — внахлестку или винтовыми муфтами и обжимными гильзами с условием обеспечения равнопрочности стыка.
Применение проволочных и пластмассовых фиксаторов, в качестве соединительных элементов — допустимо. Технология арматурных работ особое внимание уделяет правильному расположению элементов в конструкции, толщине защитного слоя бетона и мерам по защите арматуры от коррозии.
Все арматурные работы на стройплощадке должны производиться согласно следующим правилам: арматурные работы необходимо выполнять из арматуры не ниже класса А3, соответствующего по проекту диаметра; хранение арматуры на объекте и ее доставку нужно осуществлять в соответствии с требованиями СНИП и ГОСТ, попадание влаги и деформация при перевозке недопустимы; вязку каркасов необходимо выполнять при помощи специальной вязальной проволоки; сварочный аппарат должен использоваться только в предусмотренных местах; стыковка каркасов, стержней, сеток, выполняемая непосредственно на месте монтажа, осуществляется согласно рабочим чертежам и СНиП 111-15-76; минимально допустимый защитный слой бетона равняется 35 мм; длина стыка должна равняться 10-15 диаметрам арматуры.
Все арматурные работы на стройплощадке, в особенности монтаж самой арматуры, должны проходить строгий контроль, сверку положения с проектными данными, а также проверку правильности определения мест, выбранных для скрепления пересечений стержней.
С учетом всех необходимых требований, исходных данных и данных полученных в ходе курсовой работы, посчитаем объем арматурных работ. Полученные данные заносятся в таблицу 5.2.
Армирование фундаментов температурного шва условно принимается: 2 каркаса, с общей массой в 1.6 раз больше, количество сеток в 1.5 раз больше чем у рядовых фундаментов.
Источник: cyberpedia.su
Опишите арматурные работы на строительной площадке
Арматурные работы это комплекс работ по изготовлению, укладке в форму или установке на место бетонирования арматурных элементов железобетонных конструкций. Возросшие масштабы строительства из сборного и монолитного железобетона потребовали коренного усовершенствования технологии. Арматурные работы представляют собой комплекс мероприятий в результате которых должно получиться готовое арматурное изделие.
Арматурные работы можно условно разделить на три этапа:
- · подготовка арматуры
- · соединение арматуры, создание арматурных каркасов
- · монтаж арматурных изделий на строительной площадке
Подготовительные арматурные работы включают следующее:
- · правка арматуры выполняется для исправления искривления стержней
- · очистка арматуры применяется для удаления с поверхности загрязнений, ржавчины и для подготовки под сварку
Резка арматуры нужна для получения стержней заданной, в проектной документации, длинны. Гибка арматуры используется для получения отгибов арматурных стержней, крюков, полухомутиков, хомутиков, спиралей, сеток и других арматурных элементов. Основные виды и типы арматурных работ по соединению стержней между собой. Сварка арматуры.
Для сварки арматуры, как правило, применяется электросварка различных видов. Ванная одноэлектродная сварка арматуры. Ванная полуавтоматическая сварка арматуры. Контактная стыковая сварка арматуры. Полуавтоматическая сварка открытой дугой голой проволокой (СОДГП).
Полуавтоматическая сварка порошковой проволокой. Вязка арматуры — соединение арматурных стержней с помощью вязальной проволоки (разными способами вязки) без использования сварки.
Некоторые особенности имеет вязка арматуры в условиях строительной площадки. Арматурные фиксаторы — использование специальных металлических изделий для соединения.
Монолитное строительство называют самым перспективным среди существующих строительных технологий, поскольку оно позволяет добиться самой высокой прочности возводимых сооружений независимо от их планировки. Важное место в монолитном строительстве занимают арматурные работы.
Арматура представляет собой металлические стержни, изготавливаемые из конструкционных низколегированных и углеродистых сталей. По своим механическим свойствам она подразделяется по классам, от А1 до А6. Класс говорит о прочности арматуры — чем он выше, тем выше механическая прочность отдельно взятой единицы. Нередко при изготовлении железобетонных конструкций применяют особую напрягаемую арматуру. Арматурные работы представляют собой комплекс процессов по укладыванию металлических стержней на место бетонирования, в результате которых должно получиться готовое изделие.
В них входит:
- · правка и удаление искривлений стержней
- · очистка и удаление с поверхностей ржавчины и других загрязнений
- · резка — получение стержней заданной по документации длины
- · выгибание — выполняется для изготовления таких элементов, как крюки, хомуты и полухомуты
Применение новейших технологий, оборудования и высокопроизводительных машин позволило усовершенствовать арматурные работы и снизить процент ручного труда арматурщиков. Так, на современных предприятиях при изготовлении сборных каркасов используют гибочные станки, а сваривание элементов выполняется на многоточечных сварочных машинах. Проверку качества сварных элементов выполняют при помощи ультразвуковой дефектоскопии, магнитографического способа, гамма-лучами и другими способами.
Монолитное строительство характеризуется высокими темпами работ, что влечет за собой постоянный спрос на арматуру и специалистов, работающих в области монтажа и сборки этих конструкций. На первый взгляд, технология арматурных работ не представляет особых сложностей, но иногда в ходе работы с определенными материалами строители все же сталкиваются с теми или иными проблемами.
Арматурные работы на стройплощадке состоят из следующих этапов: приемка, сортирование, складирование, сборка, подготовка к монтажу, вязка и сварка арматурных элементов. Каждый элемент будущего каркаса должен быть выполнен строго в соответствии с имеющимся проектом и стандартами.
Любая замена или расчленение крупногабаритных изделий должны быть согласованы с проектной организацией и самим заказчиком. Арматура доставляться на объект в специальных пучках, а каркасы — в пакетах, причем на каждом изделии следует размещать бирку, на которой указан тип конструкции, масса, количество и др., ее отсутствие указывает на низкое качество продукции. Для быстрого и надежного монтажа конструкций технология арматурных работ предусматривает комплексную поставку необходимых материалов. Важным моментом в этом случае является правильное складирование изделий, которое осуществляется с учетом их последующей подачи.
Арматурные работы на стройплощадке обычно выполняются звеньями, состоящими из двух человек. Крестообразные и стыковые сварные соединения должны производиться строго по проекту и ГОСТу 14098-85. Технология арматурных работ предусматривает выполнение бессварочных соединений следующим образом: крестообразных — вязкой с применением отожженной проволоки, стыковых — внахлестку или винтовыми муфтами и обжимными гильзами с условием обеспечения равнопрочности стыка. Применение проволочных и пластмассовых фиксаторов, в качестве соединительных элементов — допустимо.
Технология арматурных работ особое внимание уделяет правильному расположению элементов в конструкции, толщине защитного слоя бетона и мерам по защите арматуры от коррозии.
Все арматурные работы на стройплощадке должны производиться согласно следующим правилам — арматурные работы необходимо выполнять из арматуры не ниже класса А3, соответствующего по проекту диаметра; хранение арматуры на объекте и ее доставку нужно осуществлять в соответствии с требованиями СНИП и ГОСТ, попадание влаги и деформация при перевозке недопустимы; вязку каркасов необходимо выполнять при помощи специальной вязальной проволоки; сварочный аппарат должен использоваться только в предусмотренных местах; стыковка каркасов, стержней, сеток, выполняемая непосредственно на месте монтажа, осуществляется согласно рабочим чертежам и СНиП 111-15-76; минимально допустимый защитный слой бетона равняется 35 мм; длина стыка должна равняться 10-15 диаметрам арматуры.
Источник: studwood.net
Интересные и нужные сведения о строительных материалах и технологиях
Арматурные работы — это комплекс мероприятий, включающих: прием и хранение арматурной стали; изготовление арматурных конструкций; транспортирование их к месту установки; монтаж арматурных конструкций на месте установки; сдачу арматурных конструкций под бетонирование.
Для большинства конструкций гидротехнических сооружений процент армирования составляет обычно m = 0,1-0,5%, достигая для отдельных тонкостенных конструкций m = 1%. Средняя насыщенность арматурой составляет: 10-15 кг/м3 — для массивных плотин; 50-80 кг/м3 — для железобетонных конструкций зданий ГЭС, шлюзов стенок и т.д. Арматурные работы в комплексе бетонных работ составляют около 30% от суммарных трудовых затрат и примерно 20% от стоимости.
В зависимости от прочностных характеристик арматурная сталь подразделяется на классы, а в зависимости от содержания легирующих добавок, улучшающих качество арматурной стали — на марки.
Для армирования бетонных гидротехнических сооружений применяют в основном горячекатанную сталь гладкого и периодического профиля классов A-I, А-П, А-Ш, А-1У.
Типы арматурных конструкций и их изготовление
В гидротехническом строительстве применяют следующие типы арматурных конструкций: армосетки и армопакеты; армофермы; армокаркасы (рис.17).

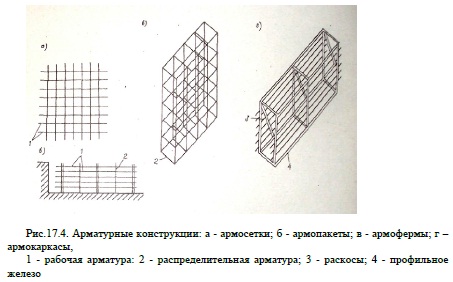

Армосетки и армопакеты — плоские арматурные конструкции с расположением рабочей арматуры в двух направлениях (армосетки) и в одном направлении (армопакеты).
Армофермы — объемные конструкции, состоящие из плоских сеток, соединенных между собой монтажной арматурой.
Армокаркасы — объемные конструкции значительных размеров, состоящие из нескольких сеток и усиленные профильным металлом (уголки, швеллеры) для повышения несущей способности в период монтажа и бетонирования. Армокаркасы обычно применяют в случаях, если эти конструкции используются дополнительно как несущие конструкции в период производства работ (раскрепление опалубки, плит-оболочек и т.д.).

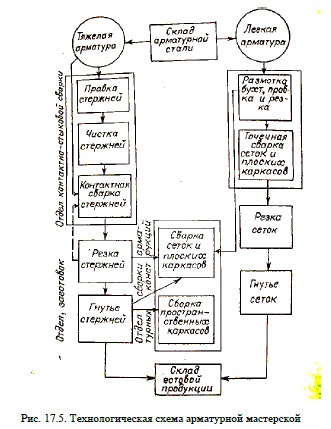

Изготавливают арматурные конструкции на арматурных заводах или в мастерских из арматурной стали (Рис 17.5).
В целом оборудование заводов или цехов включает станки для резки, станки для гибки, станки для сварки, сварочные трансформаторы, стенды и кондукторы для сборки арматурных конструкций.
Производительность арматурного завода (цеха) определяется из условия обеспечения расчетной месячной потребности в армоконструкциях. Для этого определяют потребности в арматурных конструкциях по диаметрам, типам конструкций, типам швов, на основании чего определяют расчетную производительность станков на отдельных операциях и линиях.

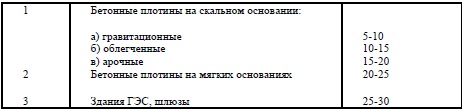

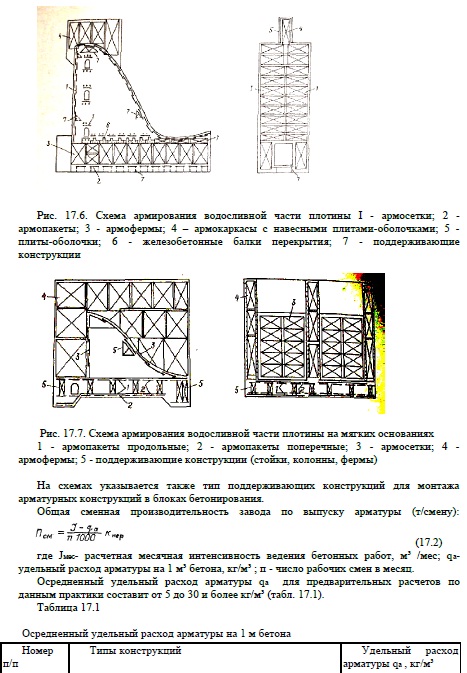

Чтобы определить объемы арматурных работ, в проектах составляют принципиальную схему армирования каждого сооружения с указанием типа конструкций и основных их размеров (рис. 17.6; 17.7).
Транспортировка и монтаж арматурных конструкций
Все изготовленные армоконструкций проверяются на заводе ОТК и снабжаются бирками-паспортами.
Транспорт арматурных конструкций осуществляют грузовыми автомашинами непосредственно в кузове автомашины или на специальных прицепных платформах в зависимости от размеров и веса конструкций. Основным требованием к перевозке армоконструкций является исключение деформаций и повреждений при перевозке, для чего применяют специальные прокладки и контейнеры. Погрузку и разгрузку армоконструкций осуществляют, как правило, имеющимися общими кранами.
Монтаж армоконструкций на месте установки в блоках бетонирования осуществляют или основными бетоноукладочными кранами или кранами, специально предусмотренными для установки и монтажа опалубки и арматуры. При больших объемах целесообразнее второй вариант. При монтаже сеток, пакетов применяют специальные поддерживающие конструкции (стойки, армофермы). Монтаж армоконструкций включает следующие операции: приемку, разгрузку, подачу в блок; установку в проектное положение; раскрепление монтажными растяжками; выверку и сварку стыков; контроль качества; сдачу комиссии одновременно со сдачей блока под бетонирование.
Контроль качества армоконструкций на монтаже осуществляют техинспекция и авторский надзор. Проверке подвергаются, сортамент стали, качество сварных стыков, соответствие конструкции проекту, правильность монтажа. Сортамент стали проверяется сравнением с паспортом, качество сварных стыков — путем выборочной вырезки и проверки на разрыв в лаборатории на разрывных машинах. На смонтированную конструкцию составляют соответствующий паспорт при сдаче блока под бетонирование (акт на скрытые работы).
Источник: www.alobuild.ru
Строй-справка.ру
Арматурные работы в строительстве
Арматурные работы в строительстве
Арматуру для строительства высотных сооружений изготавливают преимущественно на арматурно-сварочных заводах, в специализированных цехах заводов железобетонных конструкций и строительных организаций с максимальной механизацией рабочих процессов и поточной организацией производства, обеспечивающей высокую производительность труда и высокое качество работ.
Арматуру поставляют на строительный объект комплектно всех типоразмеров. При транспортировании, погрузке и разгрузке элементов принимают меры, предохраняющие их от разрушений и деформаций (разрывов сварных соединений, искривления сеток, каркасов или отдельных стержней и т. п.). Арматурные сетки и каркасы транспортируют пакетами, прямые и гнутые стержни — связанными в пучки.
Поднятую на опалубку арматуру хранят до укладки в дело на стеллажах над домкратными рамами в количестве, не превышающем полусменной потребности. При строительстве силосов диаметром 10 м и более допускается хранение арматуры на рабочем полу на подкладках высотой 10—15 см в количестве до 1 т на один силос.
Перед началом монтажа проверяют наличие на рабочих местах всех элементов, подлежащих укладке в конструкции.
Устанавливают арматуру по проекту производства работ, в котором должны быть указаны последовательность установки отдельных элементов, способы их подачи, скрепления узлов и применения временных приспособлений.
Установку арматуры начинают только после проверки соответствия опалубки проектным размерам и подписания акта о приемке работ по устройству опалубки.
Согласно проекту производства работ и скорости подъема скользящей опалубки строящееся сооружение разбивают на отдельные захватки, за которыми закрепляют звенья арматурщиков.
К началу производства работ подготавливают необходимые инструмент, инвентарь, приспособления и шаблоны для укладки, стыкования, вязки и сварки арматуры или закладных рамок, болтов и других деталей для армирования и устройства стыков арматуры разных марок и профилей.
При производстве арматурных работ необходимо соблюдать ряд правил. Арматуру стен и балок укладывают, как правило, отдельными стержнями, причем горизонтальная арматура силосов, копров и т. д. должна иметь минимальное количество стыков. Стержни горизонтальной арматуры укладывают на поперечинах контрольных «лесенок» и закрепляют, загибая концы этих поперечин.
При устройстве арматуры круглых силосов устанавливают упоры, которые фиксируют толщину защитного слоя с внутренней стороны. В процессе бетонирования верхний ряд горизонтальной арматуры должен всегда находиться выше уровня уложенного бетона, чтобы фиксировать расстояние между рядом арматуры, устраиваемым выше. Только по окончании укладки одного ряда арматуры укладывают следующий и, как правило, с тех же мест и в том же направлении, что и предыдущий.
Рис. 1. Последовательность армирования ярусов оболочки градирни с подвесных люлек:
а — первого; б — второго; в — третьего; I — IV — этапы работ; 1 — пространственные маячные каркасы; 2, 5 — вязальная проволока; 3 — горизонтальные стержни арматуры; 4 — вертикальные стержни арматуры; 6— ранее уложенный бетон.
Для гарантии проектного положения соединений горизонтальной арматуры места стыков верхнего кольца располагают всегда с левой стороны по отношению к стыкам горизонтальной арматуры нижнего кольца с таким расчетом, чтобы стык верхнего кольца не совпадал по отвесу с положением стыков нижнего кольца арматуры.
Хомуты, связывающие двойную арматуру стен, и контрольные
лесенки изготавливают из плюсовых допусков и устанавливают точно по проекту.
Во избежание зацепления арматуры за рабочий пол опалубки и другие элементы вертикальная арматура должна быть без крючков на конце. Стыки стержней этой арматуры соединяют внахлестку при помощи вязки с перепуском одного стержня по отношению к другому на 50 диаметров и расположением стыков по высоте вразбежку.
При армировании оболочки градирни башню разбивают на пояса, каждый из которых включает по три яруса.
При устройстве арматуры на первых ярусах каждого пояса устанавливают маячные каркасы (рис. 1), по которым ставят стержни кольцевой и затем — меридиальной арматуры.
При армировании вторых ярусов устанавливают стержни кольцевой, после чего наращивают стержни меридиальной арматуры. При армировании третьего яруса каждого пояса по установленным ранее маячным каркасам и стержням меридиальной арматуры устанавливают стержни кольцевой арматуры.
Из нее видно, что трудоемкость арматурных работ по ярусам и поясам изменяется в больших пределах. Это необходимо учитывать при увязке работ, определении численности рабочих и подборе их состава.
При армировании стволов дымовых труб стыки продольной (вертикальной) и кольцевой (горизонтальной) арматуры в стволе трубы располагают вразбежку. В сечении число стыков не должно превышать 25% общего количества стержней. Стыки продольной и кольцевой арматуры выполняют внахлестку и связывают двойной петлей в трех местах — по концам и середине стыка.
При арматурных работах на строительстве труб запрещается заготавливать арматуру на рабочих площадках и загружать последние сверх нормы, допускаемой проектом производства работ. При установке вертикальной арматуры каждый стержень удерживают до привязки не менее чем в трех точках. По установленной арматуре подниматься или опускаться с рабочей площадки на леса и обратно запрещается. Подаваемую арматуру с площадки на леса устанавливают сразу, накапливать ее на настиле лесов нельзя.
При строительстве башенных копров и угольных башен производство арматурных работ аналогично работам при возведении силосов. Учитывая, что при возведении этих сооружений арматуру укладывают в скользящую опалубку непрерывно, выделяются ответственные лица из числа техперсонала строительства и заказчика, а также в каждую смену выделяется арматурщик для наблюдения за сохранностью уложенной арматуры в процессе бетонирования и исправления допущенных при этом повреждений.
Стальная арматура, закладываемая в массив бетонной конструкции, предназначается в основном для восприятия растягивающих напряжений.
В зависимости от назначения арматуру подразделяют на рабочую и монтажную, а по способу установки — на штучную, арматурные сетки и каркасы.
Штучная арматура может быть прутковой из стержней круглого сечения или периодического профиля и жесткой — из прокатной стали.
Изготовление каркасов из штучной арматуры иногда производится в условиях строительства на месте бетонирования, для чего приходится в построечных условиях выполнять целый ряд операций: правку стержней, их резку, гнутье, сварку или вязку в каркасы.
Рис. 2. Катучая опалубка:
1 — автосамосвалы; 2— вибролоток для загрузки бетонной смеси; 3 — хобот; 4 — металлические щиты опалубки; 5 — рама; 6 — домкраты
Гораздо более индустриальным является использование изготовленных на специализированных заводах готовых арматурных сеток, плоских или пространственных каркасов.
Значительная экономия средств и времени достигается при монтаже арматурных конструкций укрупненными пространственными» элементами, изготовленными централизованно. Такой монтаж дает возможность максимально механизировать работы на всех этапах изготовления арматурных конструкций.
Рис. 3. Штучная арматура:
а — прутковая; 1 — круглого сечения; 2 — периодического сечения; б —жесткая прокатная; 3 — уголкового сечения; 4—двутаврового сечения; 5—швеллерного сечения
Установку арматуры производят после проверки соответствия опалубки проектным размерам, что оформляется актом приемки работ от рабочих-опалубщиков.
Рис. 4. Готовые арматурные изделия:
а — сварная сетка; б — плоский сварной каркас; в — пространственный стержневой каркас; г — пространственный каркас из жесткой арматуры
При монтаже арматуры должны строго соблюдаться размеры защитного слоя и расстояния между стержнями. Величину и толщину слоев устанавливают строительными нормами и обеспечивают при помощи бетонных подкладок соответствующей толщины, укладываемых под арматуру.
В процессе укладки арматуры должен осуществляться постоянный контроль за правильностью ведения работ и качеством узлов арматурных конструкций, для чего сварные стыки выборочно проверяют ультразвуковыми приборами или просвечивают гамма-лучами.
Армирование фундаментов под колонны выполняют готовыми сварными сетками, которые укладывают на бетонную подготовку.
Если проектом предусмотрено устройство монолитных железобетонных колонн, то для крепления каркаса колонн из фундаментных блоков вверх выводят арматурные выпуски.
Арматурные блоки колонны соединяют с выпусками фундаментов сваркой. Арматурные каркасы легких колонн устанавливают вручную, а тяжелых — с помощью крана. Аналогично монтируется арматура балок.
Плиты перекрытий армируют сетками на всю ширину пролета между балками. Сетки стыкуют между собой сваркой.
