Чтобы разобраться в особенностях технологии, следует понять специфику строительства жилья с обычным каркасом. В этом случае по периметру строения устанавливается деревянный брус толщиной 150 на 150 мм. При этом стена бруса получается одинарной. Брус с внешней стороны обшивается сайдингом или иным материалом.
А внутри стены зашиваются гипсокартоном, вагонкой. Между внешним и внутренним материалом укладывается слой утеплителя. Теплоизоляционные способности стены задаются ее толщиной. Соответственно, она составляет 150 мм по сечению бруса.
Двойной каркас заключается в установке двух рядов бруса. При этом они монтируются в шахматном порядке, смещаются относительно друг друга. Это позволяет избежать мостика холода за счет большей толщины утеплителя между стеной.
Шахматный порядок двойного каркаса
Этапы строительных работ: сборка каркаса
Каркасом здания задается его геометрия, жесткость конструкции и ее надежность. Исходя из этого требуется правильно подобрать материал для его постройки и выполнить строительные работы.
Двойной каркас — технология строительства каркасного дома. Строй и Живи
Монтаж нижней обвязки
Обустройство нижней обвязки фундамента производится спустя неделю после его заливки. Она выступает в роли опоры для стен дома, соединяя их с основанием здания. Как правило для этого используется брус размером 150 на 200 миллиметров.
Использовать можно цельный либо клееный древесный материал. Различаются виды бруса своей ценой и прочностью. Цельный брус считается менее прочным, однако более дешевым, чем клееный.
Перед обустройством обвязки требуется проверить уровень фундамента. Если по горизонтали имеются отклонения более чем на 10 миллиметров, требуется выравнивание при помощи раствора. Если величина составляет менее 10 мм, то можно обойтись подкладкой дощечек.
Если с уровнем все в порядке, то можно заняться работами по гидроизоляции основания. Для выполнения работ вам понадобится битум либо рубероид.
Закрепление на фундаменте
Брус обвязки фиксируется на основание дома при помощи анкеров. Для этого требуется сделать отверстия в древесном материале на расстоянии в метр — метр двадцать сантиметров друг от друга. Диаметр анкерных болтов, которые можно использовать для работ, должен составлять 12-16 миллиметров, глубина крепления – как минимум 10 см.
Брус можно закрепить между отдельными элементами при помощи нескольких способов
Обращайте внимание на углы. Для них характерно крепление:
- Ласточкиным хвостом;
- Коренным шипом;
- В полдерева и в лапу.
Первые два способа являются весьма надежными, однако сложными. Поэтому чаще всего используется крепление в полдерева и в лапу.
Крепление в полдерева представляет собой выпиливание части бруса. Его высота составляет половину толщины, а глубина – полную толщину. Способ «в лапу» аналогичен, однако выпил делается под углом. В итоге выступающая часть бруса обладает трапециевидной формой.
Кроме того, элементы из бруса должны быть закреплены уголками для усиления, а также гвоздями 12-15 см. Кроме того, можно воспользоваться нагель-деревянными штырями для закрепления брусьев между собой. По размерам они должны быть меньше заготовленного для них отверстия, что связано с усадкой будущего дома.

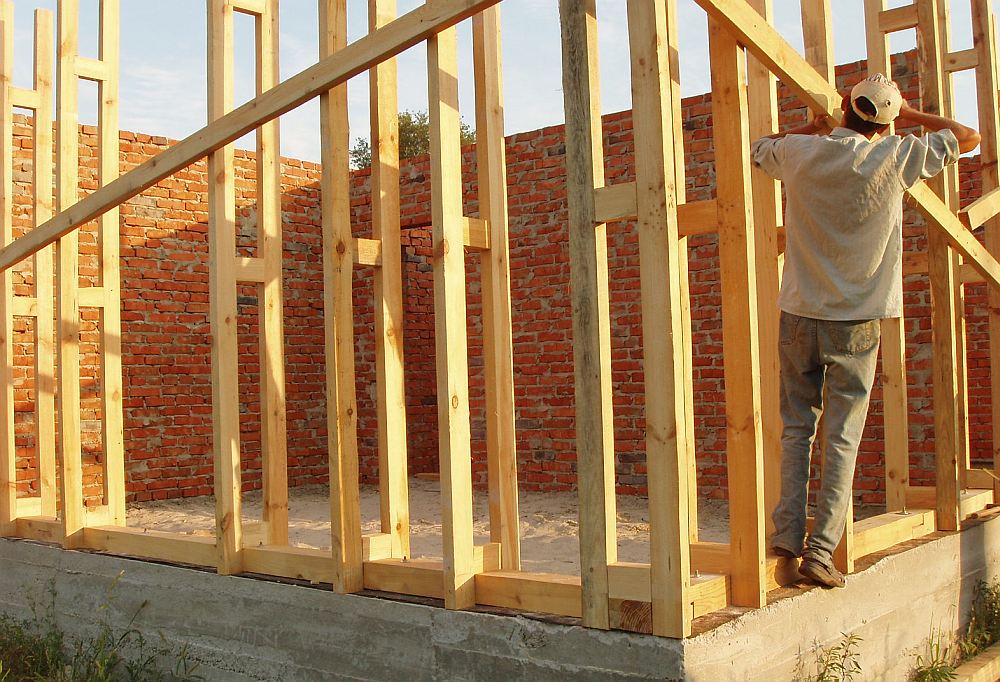

Монтаж вертикальных стоек
Вертикальные стойки стен каркасного дома монтируют от углов. Для закрепления используются уголки, фиксируемые на нижнюю обвязку.
По прямой линии устанавливаются стойки при помощи полной либо неполной вырубки. Также можно использовать уголки из стали. Вырубка подразумевает за собой выпиливание в брусе обвязки пазов. Ширина должна соответствовать аналогичному показателю у вертикальной стойки, высота же составляет 30-50 процентов толщины бруса обвязки.
Если выполнять полную вырубку, то требуется утопить торец стойки на требуемую высоту, а если планируется неполная вырубка – то лишь частично. После выпила торец приобретет Г-образную форму.
Верхняя обвязка обустраивается по аналогии с нижней. Стойки крепятся к горизонтально расположенному брусу методом вырубки либо при помощи уголков из металла. При том способ должен применяться аналогичный тому, что использовался на нижней обвязке. Верхние пазы стоек вырубаются перпендикулярно нижним. Делается это для того, чтобы не допустить перекашивания каркаса.
Простой двойной каркас (стойки Ларсена)
Данный каркас дома представлен в виде двух жестко связанных и теплоизолированных деревянных каркасов, один из которых вложен в другой. Для усиления каждого каркаса используют балки, горизонтальные перемычки и укосины. Два каркаса являются единой конструкцией с мощной несущей способностью и огромным теплосопротивлением. Технология строительства дома из соломы предполагает возведение простого двойного каркаса.
Преимущества простого двойного каркаса
Двойной каркас дома является быстро- и легковозводимой конструкцией.
Низкая стоимость стройматериалов и строительства.
Каркас дома не предусматривает установку массивного фундамента.
Все сезонность отделки.
Каркас конструкции может приобретать разнообразное архитектурное строение.
двойной каркас для дома из соломы
Недостатки конструкции
Многие стройматериалы, применяемые для каркасного строительства, могут нести вред для человека.
Стены и перекрытия каркаса не обладают достаточной массой, чтобы достигалась надежная термическая стабильность.
Каркасный дом плохо защищает от злоумышленников.
Плохая пароизоляция дома с применением утеплителя минеральной ваты с мембраной.
Каркас дома обладает высокой влажностью внутри, поэтому такой дом необходимо постоянно проветривать.
Видео о строительстве двойного каркаса для соломенного дома:
Преимущества двойного каркаса по Канадской технологии.
Канадская технология с двухслойным расположением взаимосвязанных опорных элементов убедительно снижает теплопотери в холодное время года. Зимой такой дом требует меньшего расхода электроэнергии или топлива на обогрев. Высокий уровень теплоизоляции также снижает вероятность повышения температуры в доме в летний период. Снижение расходов на поддержание оптимальной температуры воздуха в доме позволяет назвать двойной каркас экономичным зданием.
В таких домах звукоизоляция значительно выше за счет способности утеплителя рассеивать звуковую волну. Еще одним достоинством является увеличение несущей способности перекрытий. В зданиях с таким каркасом максимальная площадь помещения без внутренних перегородок может достигать 25 кв. м. Это увеличивает возможности проектировщиков по созданию индивидуальных планировок. К тому же повышение жесткости каркаса позволяет снизить вибрацию здания практически исключая это явление.
Перекрытие внутренних опор утеплителем не позволяет влаге оседать на дереве и тем самым предохраняет его от появления плесневелых грибков. Поэтому в домах с такой технологией монтаж вентилируемого фасада является обязательной процедурой для возможности отведения излишков влаги.
Таким образом, можно выделить следующие плюсы таких строений:
- Уменьшение вибрации.
- Высокий уровень тепло и звукоизоляции.
- Увеличения количества возможных планировок.
- Снижение расходов на отопление и охлаждение.
- Рост срока службы здания.
Все это позволяет говорить об удобстве таких зданий и широких перспективах использования канадской технологии в России.
Строительство домов с двойным каркасом
В настоящее время, на рынке предоставления услуг по строительству индивидуально жилья, предоставлено большое количество предложений. Это относится и к строительству по ДОК технологии, поэтому при принятии решения о строительстве каркасного дома с устройством двойного объемного каркаса, всегда есть возможность выбрать подходящий типовой проект, разработать индивидуальный, а также заключить договор со строительно-монтажной организацией на монтаж приобретенного домокомплекта.
Строительство можно выполнить и самостоятельно, в этом случае можно пойти двумя путями, это:
- Заказать типовой или индивидуальные проект дома в организации занимающейся разработкой и производством подобных домов.
- Построить дом по своим чертежам и эскизам.
Типовой проект каркасного дома При первом варианте – потребуется выполнить строительство фундамента. Это можно выполнить самостоятельно или нанять подрядную организацию (бригаду). Сам процесс сборки дома также можно выполнить или самостоятельно, либо с привлечением сторонних специалистов, благо при поставке домокомплекта, вместе с материалами, предоставляется и проектная документация, в которой, помимо поэтажной сборки, приводятся и все узловые соединения.
В случае выбора второго варианта – появляется вероятность того, что при самостоятельной разработке чертежей, возможны конструкторские ошибки, которые могут привести к негативным последствиям при эксплуатации здания. К тому же, при самостоятельной разработке документации можно не точно посчитать потребность в материалах, что в дальнейшем может привести к задержке при выполнении строительно-монтажных работ, и как результат – к задержке ввода в эксплуатацию строящегося дома.
Устройство каркасного дома
В связи с выше изложенным, более надежный и правильный вариант – воспользоваться услугами проверенных производителей комплектов домов. Компании, ответственно подходящие к своей работе и поддерживающий свой имидж на высоком уровне, для обеспечения качества сооружаемых домов, используют только качественные материалы, а пиломатериал используется исключительно камерной сушки.
В настоящее время (на начало 2021 года), стоимость одного квадратного метра жилого дома, сооружаемого по технологии ДОК, в зависимости от региона, комплектации и использованных материалов, составляет от 16000,00 до 25000,00 рублей, что значительно дешевле домов, построенных из кирпича, бетона.

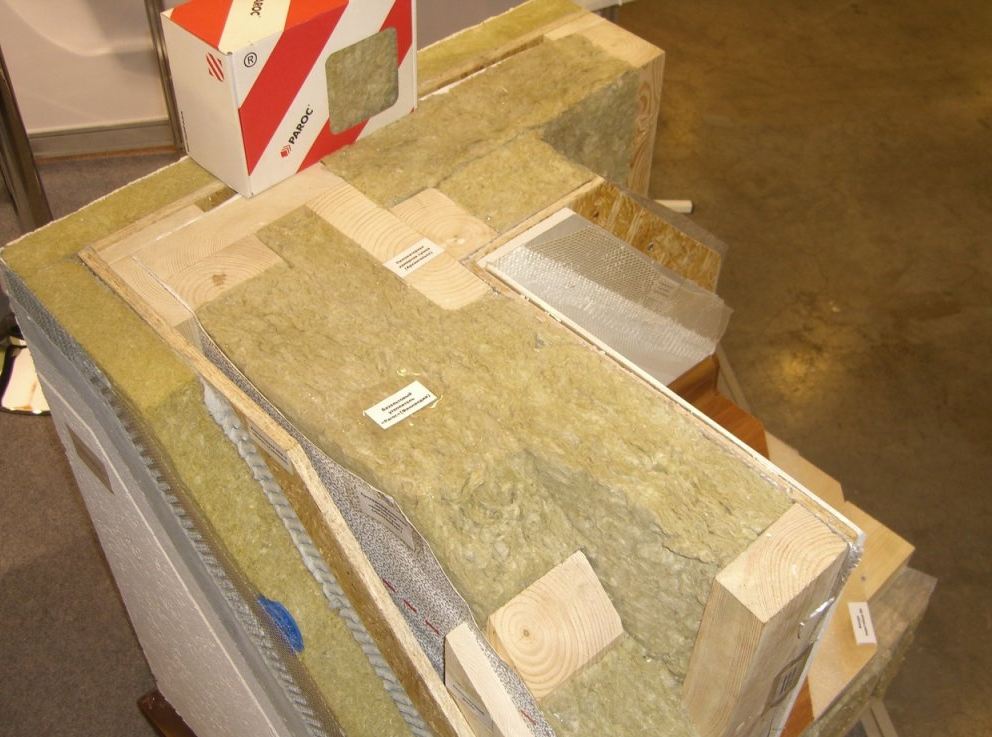

Сравнение обычного (одинарного) каркаса и каркаса REAL
Одинарный каркас
- Потери тепла через стойки силового каркаса. Древесина имеет более низкое сопротивление теплопередаче чем утеплитель, поэтому является мостиком холода.
- Потери тепла через неплотное примыкание плитного утеплителя к стойкам каркаса. При использовании плитного утеплителя неизбежно возникают мостики холода между утеплителем и стойками.
Каркас Real
За счет использования теплового каркаса и дополнительного слоя утепления, потери тепла через стойки силового каркаса исключены. Использование бесшовного задувного утеплителя – эковаты исключает наличие мостиков холода в местах примыкания утеплителя и стойки каркаса. Затраты на отопление дома, построенного по технологии REAL, в два раза ниже затрат на отопление коттеджа на одинарном каркасе.
Каркасные дома — срок службы
Многие переживают за срок службы каркасных домов и думают, что эта технология только осваивается. Что будет с домом через 20-30 лет? Эти люди ошибаются, ведь каркасное домостроение было развито на Руси еще с царских времен. Некоторые строения такие как каркасные церкви, многоквартирные дома стоят и сегодня
Каркасный дом — прочный и долговечный! Чтобы понять весь процесс старения зданий нужно детально изучить, что происходит с каркасом со временем. Дерево — гигроскопичный материал, который способен как поглощать влагу, так и отдавать. За весь срок службы дерево рассыхается и уменьшается в объеме до 20%
Однако рассыхание происходит не во все стороны одинаково и в основном уменьшается только диаметр, в длину этот показатель не превосходит отметки 0,5 % и принято не брать во внимание. В каркасном домостроении стойки расположены вертикально, а значит формы своей не теряют
В брусовых, бревенчатых домах бревна лежат одна на другой, а сумма диаметров составляет высоту этажа. Поэтому смело можно предположить, что срок службы каркасного дома на много превосходит деревянные. Конечно, это соблюдается только при условии, если дом стоит на хорошем фундаменте. Фундамент не зря считается основой, ведь построив дом исправить фундамент не просто.
Устройство каркаса
В процессе сборки каркаса дома и угловые и промежуточные стойки закрепляют сначала на металлических уголках, затем устанавливают перемычки-связи, которые обеспечивают жесткость всей каркасной конструкции. Как вариант, стойки устанавливают на обвязочные пояса до монтажа чернового и чистового пола нижнего яруса. В этом случае монтаж стоек выполняют с помощью дополнительных накладных элементов – отрезки бруса закрепляют на саморезах по внутренним сторонам стоек и обвязочным брусьям. Если стойки монтируют после выполнения настила пола, то в настиле по балкам перекрытий запиливают пазы для установки стоек, затем выполняют крепеж стоек к балкам и обвязочному поясу на саморезах. еще один вариант, самый распространенный при строительстве каркасных домов – это монтаж стоек одновременно с укосинами в виде диагональных подпорок, устанавливаемых по обе стороны от каждой стойки, крепят укосины на гвоздях или на саморезах. такая фиксация с помощью подпорок- укосов обеспечивает жесткость каркасу уже в процессе стройки.
Более сложный и профессиональный метод крепежа стоек каркаса – это обвязка с полной или неполной вырубкой. Подобны врубки требуют мастерства и опыта, поскольку нужна точность. Более простой вариант – стойки крепят в дополнительные усиливающие брусья, которые прибивают по перпендикуляру относительно балок перекрытия.
При установке стоек строго следят за точностью размеров будущих стен и простенков – оконные и дверные проемы в каркасной конструкции требуют дополнительной жесткости в соответственных участках каркаса. При монтаже стоек проемы окон и дверей сначала обозначены с помощью поперечных брусьев. Эти поперечины-перемычки получают дополнительную жесткость и связь с каркасом после усиления сверху и снизу более короткими стойками с частым шагом. Эти бруски-распорки обеспечивают нужную жесткость и связь каркаса.
Все стойки выверяют на вертикальность, причем обязательно по двум плоскостям – это условие будущей устойчивости и прочности каркасного строения. К выверке стоек подходят крайне тщательно, инструменты – обычный строительный уровень или лазерный нивелир, но при любом инструменте контроль должен быть постоянным, и корректируют стойки каркаса непосредственно в процессе монтажа. После окончательного крепления выполняют еще одну контрольную проверку на вертикальность стоек в плоскости стены. Крепление предварительно выполняют с помощью реечных перемычек, обеспечивая фиксацию стоек в проектном положении и возможность корректировки. Часто применяют дополнительные временные укосы, которые после закрепления стенового каркаса в единую систему демонтируют.
В процессе монтаж стоек наступает момент, когда все стойки установлены и держатся с достаточной жесткостью, и этот момент открывает следующий процесс – начало соединения стоек верхними обвязками. Верхнюю рамную обвязку прибивают по торцевым частям стоек, а далее делают фиксирующий крепеж на металлических уголках и распорках – диагонально закрепленных откосах. Верхние обвязочные пояса состоят из балок той же ширины, что и вертикальный стоечный каркас. Крепеж верхнего обвязочного пояса особенно важен, поскольку балки верхней обвязки послужат в качестве основы балкам чердачного перекрытия – то есть будут держать всю стропильную систему каркасного дома.
После того, как завершен монтаж верхнего обвязочного пояса, специалисты рекомендуют проводить наружную обшивку каркаса дома. обшивают каркас различными листовыми материалами – фанерными листами, ОСП и цементно-стружечными плитами. Монтаж выполняют на саморезах, листы обшивки крепят в вертикальным угловым и промежуточным стойкам каркаса. Эти листы обшивки обеспечат необходимую пространственную жесткость каркасу дома в процессе строительства.
К монтажу балок чердачного перекрытия и конструкциям крыши каркасного дома переходят только после полной проверки стенового каркаса на прочность и устойчивость. Вся конструкция должна быть стабильной и связанной, вертикальность стоек в плоскостях стен и в перпендикулярной плоскости должна быть абсолютной, все крепления выполнены по постоянной схеме.
Сооружение каркаса дома – ответственная работа, хотя и выполняется довольно быстро по сравнению с другими строительными процессами. Работают над каркасным строением, как правило, не в одиночку, хотя и один работник вполне в силах справиться с легкими элементами стенового каркаса. Но при работе бригадой каркасный дом вполне возможно вывести под кровлю в течение одного весенне-летнего периода, и выполнить отделочные работы и проводку безопасно и под крышей.
Каркас Ларсена
Каркас Ларсена: что это?
Каркас Ларсена — это разнесенные стойки шириной 250 мм. Простым языком, две деревянные стойки соединённые между собой деревянными перемычками.
Размеры стойки — Высота 2800 мм. ширина 250 мм., толщина 50 мм.
Технология сборки Каркаса Ларсена
Технология сборки проста, древесина распиливается в соответствии с размером стойки, далее между собой соединяются две двуслойные деревянные опоры, между ними располагаются поперечные перемычки, все элементы соединены между собой ЭПИ-клеевым составом, сбиты нейлером.
Сборка стоек происходит прямо на заводе и доставляется к Вам уже в готовом виде.
Разнесенные стойки позволяют исключить мостики холода. Исключено образование конденсата. Данная технология позволяет повысить теплоизоляционные свойства стеновой панели за счет полноценного заполнения ее внутреннего пространства сыпучим утеплителем ЭкоВата.

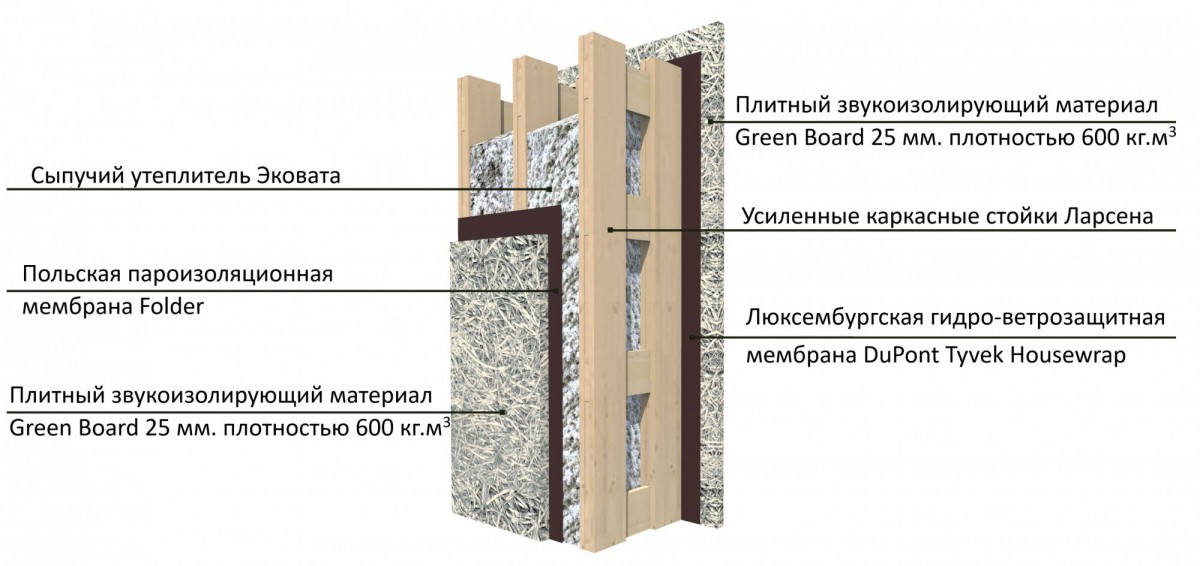

Пирог стены:
Для монтажа стеновой панели, устанавливают перекрытие, на которое устанавливают заранее подготовленную нижнюю обвязку.
Равномерно по обвязке вертикально устанавливают деревянные каркасные стойки, которые сверху закрепляются верхней обвязкой.
Далее внешний монтаж диффузионной мембраны DuPont Tyvek Housewrap, монтаж плитного материала Green Board 25 мм.
Затем следует очередь скрытого монтажа коммуникаций. Электрика, прокладка кабеля ВВГнг-LS до месторасположения розеток, осветительных приборов и выключателей. Монтаж ведется в негорючей гофротрубе. Коллекторная разводка труб Rehau Rautitan Stabil Ø 20 мм. до точек водозабора согласно утвержденному проекту.
Далее внутренний монтаж диффузионной мембраны DuPont Tyvek AirGuard и плитного материала Green Board 25 мм.
После того как стены полностью закрыты, происходит монтаж сыпучего утеплителя ЭкоВата, путем механической задувки.
Последний штрих, полноценное закрытия контура, установка энергосберегающего двухкамерного стеклопакета Rehau, толщина профиля 70 мм (5 камер). В итоге мы имеем полностью готовый дом к чистовой отделке, а также все коммуникации аккуратно спрятаны в стены нашего дома и подведены согласно чертежу.
Разнесенная стойка не имеет мостиков холода, ЭкоВата равномерно распределяется по всему дому.
Данная технология позволяет с легкостью осуществить скрытый монтаж коммуникаций без вмешательств в конструктив дома.
Минусы каркаса:
Из минусов, рассчитать точную нагрузку на разнесенные стойки Ларсена довольно трудоемкое занятие, не каждый конструктор, сможет добросовестно сделать конструктив.
Также из минусов то, что вы ограничены в выборе утеплителя, при использовании данной технологии утепление возможно только ЭкоВатой.
Конечно же цена. В связи с большим перерасходом древесины и дополнительной нагрузке на рабочий персонал, цена гораздо выше, чем за тот же двойной каркас с утеплением в 250 см.
Угол стены
Угол каркасного дома – место максимальных теплопотерь. Как правило, именно в углах скапливается конденсат и именно их необходимо утеплять в первую очередь. Поэтому ещё на этапе сборки каркаса необходимо позаботиться о том, чтобы углы будущего каркасного дома были тёплыми. Как это сделать?
Ровные фиксирующие пластины располагают с наружной стороны вертикальной балки. Они соединяют соседние одноуровневые поверхности вертикальной стойки и горизонтальных балок. Фиксирующие уголки располагают с боковой стороны. Они соединяют взаимно перпендикулярные поверхности
Что ещё важно знать об углах?
При строительстве в регионах с холодным климатом в качестве вертикальных стоек используют не цельный деревянный брус, а собирают угловую стойку из отдельных досок. Полученная конструкция напоминает колодец. В это внутреннее пространство монтируют утеплитель, который удерживает тепло, ограничивает возможные теплопотери.
Монтаж углов в каркасе дома.
Узел окна в каркасном доме также должен быть тёплым, для этого применяют одинарные стойки, но нагрузку с оконных и дверных проемов снимают с помощью ригеля
Ригель крепят во всю длину каркасной стены с помощью запила во все вертикальные стойки. При этом важно учесть, что под каждым оконным проёмом должно быть хотя бы 1-2 вертикальные опорные доски
Технология в зависимости от типа фундамента
Как сделать обвязку каркасного дома? Последовательность монтажа во многом зависит от типа фундамента. Рассмотрим процесс изготовления нижней обвязки для наиболее распространенных типов оснований.
Свайный или столбчатый
Из всех типов фундаментов, распространенных в наших климатических условиях, свайный имеет наибольшее количество вариантов. Подчас они значительно отличаются друг от друга.
Так, может отсутствовать ростверк, высота свай над землей может быть разной, толщина и материал тоже могут иметь массу типов. Тем не менее имеются общие моменты монтажа. Нижняя обвязка каркасного дома на винтовых сваях выглядит так:
- Прежде всего, надо создать гидроизолирующую отсечку между материалами обвязки и фундамента. Это может быть рубероид (толь), нанесение битумного слоя и т. п.
- Раскладка бруса или досок по местам установки.
- Из бруса делается обвязка углов каркасного дома вполдерева.
- Устанавливается брус, крепление к ростверку (или непосредственно к сваям) делается при помощи анкеров или резьбовых шпилек, наваренных на основание. Обязательна проверка при помощи уровня на горизонталь.
- Угловые соединения усиливаются гвоздями, шурупами или болтами.
- Крепятся лаги с нужным шагом.
Нижняя обвязка каркасного дома на столбчатом фундаменте выполняется таким же образом.
Ленточный
В данном случае крепление нижней обвязки каркасного дома к фундаменту производится проще. Имеется сплошная бетонная лента с ровной горизонтальной поверхностью, позволяющая прочно прикрепить обвязку.
Нижняя обвязка каркасного дома на ленточном фундаменте делается в таком порядке:
- На ленту укладывается слой гидроизолятора.
- Изготавливаются гнезда для угловых соединений.
- Брус или обрезная доска крепится на шпильки, болты или анкеры.
- Усиливаются углы. Дополнительно проверяется горизонталь, при необходимости положение бруса корректируется клиньями или подкладками.
- Монтаж лаг делается наиболее удобным способом, при этом следует учитывать наличие ленты как опоры для лаг. Обязательна гидроизоляция при опоре на ленту.
Плитный
Для плитных фундаментов наличие нижней обвязки диктуется только способом возведения стен. Если в качестве рабочей схемы выбирается метод платформы, то нижняя обвязка не нужна.
В этом случае обходятся созданием чернового пола, на котором собираются и поднимаются стены. Порядок такой:
- Укладка сплошного гидроизоляционного покрытия рулонными материалами.
- Установка опорных брусков, на них в перпендикулярном направлении монтируются лаги чернового пола.
- Настилается черновой пол, образуя площадку для сборки каркасов стен.
- Разметка, сборка стен.
В случаях, когда сборка стен ведется постоечным методом, то нижняя обвязка нужна и делается так:
- Делается гидроизоляция плиты.
- Раскладывается брус или обрезная доска, делаются гнезда для соединения углов.
- Установка бруса, соединение углов, проверка параллельности и горизонтали.
- Монтаж лаг. Все этапы требуют постоянного контроля плоскости и горизонтали.
Углы в случае с брусом соединяются вполдерева, с усилением в виде бобышек, металлических пластин, болтов или скоб. Необходимо помнить, что все крепежные элементы из металла нуждаются в защитной обработке окрашиванием или нанесением битумного покрытия. После монтажа пола, стен и наружной обшивки доступа к металлическим деталям не будет, их состояние контролировать станет невозможно, поэтому следует заранее позаботиться об их защите от коррозии.
Внимание! Для ленточных или плитных оснований наилучшим способом крепления бруса будет соединение на деревянные пробки, закрепленные в бетоне. Материал следует выбирать наиболее смолистый, для защиты от влаги
Отверстия для пробок внутри следует покрыть битумом.
Дом с двойным объемным каркасом
Основой такого дома являются два утепленных каркаса, связанные между собой. В деревянном домостроении двойной объемный каркас представляет собой технологию, основная суть которой заключается в перемещении несущих стоек относительно друг друга в шахматном порядке.
Пространство, которое образуется между стойками, заполняется утеплителем: минеральной ватой, пенополистиролом и пенополиуретаном. В стене нет мостиков холода, что свидетельствует о значительном повышении энергоэффективности такого дома.
Преимущества домов с двойным каркасом
Долговечность. Строения отличаются увеличенным сроком эксплуатации, который в два или три раза больше, чем срок у домов, имеющих одинарный каркас. Технология не дает конденсату накапливаться в стенах. Поэтому нет плесени, которая часто становится основной причиной повреждения несущих конструкций. Здоровое дерево – залог долговечности и прочности строения.
Прочность. Каркас двойного типа способствует усилению несущих способностей перекрытий. В таких домах можно не возводить внутренние перегородки в помещениях площадью меньше 25 кв. м. Варианты планировок могут быть различными, фантазии дизайнеров и проектировщиков есть, где разгуляться.
Отсутствие вибрации. Уровень жесткости каркаса исключает вибрацию, ведущую к разрушению стен и появлению трещин на отделочных материалах.
Экологичность. Дом из двойного каркаса экологичен и полностью безопасен для здоровья людей.
Качество материалов. К качеству материала для строительства домов с двойной основой всегда очень высокие требования. И даже в ситуациях, когда каркас приходится собирать из не самой качественной доски, двойная конструкция позволяет решить проблему. Неровные доски могут быть расположены во внутренней части стены. После обшивки гипсокартоном они не ухудшают внешний вид дома.
Когда нужен двойной объемный каркас
Использования двойных объемных конструкций целесообразно в климатических зонах с суровым климатом (Север США, страны Скандинавии, Канада, Россия). В этих регионах технологию двойного каркасного строительства используют с целью повышения термосопротивляемости стен. Особенности технологии дают возможность уменьшить затраты на отопление, а также строить жилье, которое пригодно для комфортного проживания в северных широтах.
С целью обеспечения качественной звукоизоляции помещений, технология каркасного строительства также используется в мягких климатических зонах. Эта технология великолепно подходит для оборудования домашних кинотеатров.
Недостатки
Для строительства дома с двойной конструкцией необходимо больше материалов. Другими словами – для двойного каркаса требуется двойной расход материала. Кроме того, к процессу строительства такого дома необходимо привлекать только специалистов высокого класса. Это касается как стадии проектирования, так и стадии выполнения строительных работ.
Простой двойной каркас (стойки Ларсена)
Данный каркас дома представлен в виде двух жестко связанных и теплоизолированных деревянных каркасов, один из которых вложен в другой. Для усиления каждого каркаса используют балки, горизонтальные перемычки и укосины. Два каркаса являются единой конструкцией с мощной несущей способностью и огромным теплосопротивлением. Технология строительства дома из соломы предполагает возведение простого двойного каркаса.
Преимущества простого двойного каркаса
Двойной каркас дома является быстро- и легковозводимой конструкцией.
Низкая стоимость стройматериалов и строительства.
Каркас дома не предусматривает установку массивного фундамента.
Все сезонность отделки.
Каркас конструкции может приобретать разнообразное архитектурное строение.
двойной каркас для дома из соломы
Недостатки конструкции
Многие стройматериалы, применяемые для каркасного строительства, могут нести вред для человека.
Стены и перекрытия каркаса не обладают достаточной массой, чтобы достигалась надежная термическая стабильность.
Каркасный дом плохо защищает от злоумышленников.
Плохая пароизоляция дома с применением утеплителя минеральной ваты с мембраной.
Каркас дома обладает высокой влажностью внутри, поэтому такой дом необходимо постоянно проветривать.
Видео о строительстве двойного каркаса для соломенного дома:
Узлы верхней обвязки
Верхняя обвязка каркасного дома укладывается на вертикальные каркасные опоры после установки угловых стоек. Если периметр дома достаточно большой (больше 6 м), то кроме угловых столбов ставят также промежуточные – посреди стены. И только после – кладут верхнюю обвязку.
После укладывания верхнего ряда крепят временные укосины – через всю стену. Далее – крепят оставшиеся вертикальные стойки и укосины к ним. После чего временные укосины между верхней и нижней обвязкой снимают.
Удобней всего собирать стены каркасного дома в положении лежа, сколачивая между собой нижнюю обвязку, вертикальные стойки, ригель, укосины и верхнюю обвязку. И только после этого поднимать стены в вертикальное положение, где остается только скрепить между собой все стены дома. Для прочного соединения стен каркасного дома используется вторая верхняя обвязка, которая делается внахлест первой верхней обвязки.
Узлы двойной верхней.
При использовании двойной верхней обвязки можно обойтись без применения стальных уголков. При этом нет необходимости торцы досок частично срезать, выполняя соединение «в лапу». Потому что такие соединения с вырубкой части торца нарушают целостность доски и соответственно ее ослабляют.
Поверх второй верхней обвязки кладут балки межэтажного перекрытия. Балки укладывают на торец, расстояние между балками задают в зависимости от величины пролетов и скрепляют гвоздями.
Источник: uteufo.ru
Двойной каркас дома: какие бывают, устройство, назначение. Каркас с неразрезными стойками
В загородном строительстве в последнее время появилась интересная и устойчивая тенденция.
Взамен традиционных строений из кирпича все с большим удовольствием люди предпочитают возводить легкие, теплые и долговечные постройки по каркасной технологии.
Этот способ стал прекрасной альтернативой популярным ранее, массивным и тяжелым капитальным постройкам. Кроме прочего, данный метод обходится гораздо дешевле, на него тратится в разы меньше времени. Полученные таким способом строения имеют отличные эксплуатационные характеристики.
Особенности строительства каркасных домов
Даже тот, кто обладает опытом строительства по , не всегда может квалифицировать некоторые виды построек. А они существуют, обладают собственными конструктивными отличиями и конструктивными особенностями. Нередко правильно сделанный выбор конкретного типа каркаса для будущего жилища реально помогает сохранить средства, силы и время.
Конструкции каркаса: виды и их отличия
Классификация типов каркасных строений осуществляется по разнице принципа сборки их частей и элементов.
Основных типов таких конструкций насчитывается четыре:
- неразрезной;
- рамный: в основе конструкция с перекрытиями;
- панельный, или каркасно-щитовой;
- стоечно-балочный, или .
Есть и иные способы, используемые для строительства, но они являются либо сочетанием перечисленных, либо их особыми вариациями. Расскажем о каждом из четырех по порядку.
Неразрезной
Данная конструкция каркаса строения может заинтересовать желающих не только строительный материал, но и необходимое для строительства время.
Может применяться в тех случаях, когда высота этажей строения соизмерима со стандартным пиломатериалом, имеющим размеры 6 и 4,5 метров.
Допустим, для возведения строения, имеющего высоту первого этажа 2,5 м, высоту мансарды 1,8 м в самой нижней точек, а ширину перекрытия 20 см, идеальным вариантом будет использование бруса 4,5 метра.
При таком построении каркаса важно, чтобы балки перекрытия были надежно закреплены.
Ведь они являются не только половыми лагами, но и скрепляют в одно целое всю конструкцию, компенсируя возможные силы кручения, появляющиеся в стойках стены (удлиненных). Особое внимание следует обращать при приобретении материала на его качество, или же применять только прочный , и строго контролировать все уровни и расстояния. Для возведения каркаса по такому типу потребуется минимум три человека.
Конструкция рамная
По-другому ее называют , платформенной или поддонной. Два первых названия образованы от изначального места применения способа, последние же обусловлены сутью рабочего процесса.
В основе способа — монтаж стен на поддоне (или на платформе). Его роль в данном процессе играет сборная плита перекрытия или пола. Не имеет большого значения, каким образом и из какого материала она формируется.
Но именно на ней монтируются крупные части стенного каркаса, отлаживаются, выставляются по уровню, скрепляются и соединяются обвязочной доской, на которую далее устанавливается платформа-перекрытие.
Данный метод привлекателен тем, что при необходимости даже один человек в состоянии справиться со всеми необходимыми работами. Это особенно важно для тех, у кого нет помощников, и кто отважился возводить строение полностью самостоятельно. Готовый каркас заполняется любым типом , главное, соблюдать все предъявляемые к его использованию требования.
Роль наружной отделки может выполнять деревянный материал, и прочее. Изнутри, перед финишной отделкой, желательно . Это отличная основа для любого покрытия, плюс к тому это негорючий, экологически чистый материал. Кроме того, он является хорошей защитой от потенциального вредного воздействия элементов, входящих в состав пирога стен.
Каркасно-щитовой, или панельный
Этот вид является на сегодня наиболее технологичным в каркасном домостроении. Нельзя сказать, что для нас он является таким уж инновационным. По точно такому проекту собирались еще не совсем забытые , выручавшие небогатых застройщиков советского периода. Разница состоит в том, что тогда, много лет назад, их непременно обкладывали, хотя бы в полкирпича. Этого вполне хватало для достаточно комфортного проживания.
Данный факт оказывает сегодня отрицательное влияние на внедрение таких технологий в отечестве.
Ведь многие наши граждане ассоциируют современный легкий, прочный и надежный с тем давним строением, не полностью отвечающим важным требованиям дня нынешнего. И совершенно напрасно.
Сравним , используемую при строительстве панельного каркаса, с другими, более привычными материалами. При толщине в 14 см она обладает гораздо лучшими теплосохраняющими характеристиками, чем полутораметровая , сложенная из полнотелого обожженного кирпича, или стена из газобетона толщиной в метр. По прочности она тоже вполне надежна.
Что представляет собой СИП-панель? Этого своего рода , который складывается из (или пенополиуретана), вклеенного между парой листов ОСП. Между собой они соединяются по системе шип-паз, через брус, посредством саморезов и монтажной пены.
Монтаж дома из сип панелей вполне могут вести всего два человека.
Время от времени возможно привлечение добавочной рабочей силы, в качестве замены механизмов подъема, в количестве от двух до четырех человек. Один квадрат стены заводского изготовления обойдется существенно дороже, чем собранный на каркасе, собственными руками. Заметное удорожание можно компенсировать сокращенными сроками возведения сооружения.
Если межстеновые пролеты не слишком велики, то СИП-панели вполне допустимо применять в качестве перекрытий. Могут они быть и частью платформы , если подобран правильно. Разновидностью данного метода каркасного строения является и щитовой дом, в котором жесткий листовой материал (фанера, ОСП, ЦСП) заменяет укосы и лежни изнутри и снаружи.
Стоечно-балочный, или немецкий каркас и его особенности
Еще его называют . Это, пожалуй, наиболее старый способ возведения дома каркасного типа. Основой его является применение массивных толстых брусьев (сечением 100х100 или даже 200х200), мощных лежневых балок и укосин. В оригинальном исполнении они должны друг в друга врезаться по известной системе шип-паз.
Но в настоящее время , чаще скрепляют друг с другом посредством металлических пластин.
То, что это наиболее солидный и затратный способ каркасного строения, заметно даже несведущему, далекому от строительства обывателю.
Классический вариант предусматривает использование глиносоломенных блоков для заполнения межбалочного пространства. Для средней полосы такой материал не очень подходит. Минимальная толщина бруса для центральных и южных областей страны является 20 см: это соответствует 15 см базальтовой или . Для северных же регионов данную конструкцию придется усиливать для того чтобы получить теплый и эффективный, в плане энергосбережения, дом. Поэтому нередко у нас используют лишь имитацию настоящего , с совсем другим каркасом, но с окончательной наружной отделкой под него.
Тому, кто решится на использование данного метода в оригинале, понадобится минимум трое помощников. В одиночку с тяжелыми и громоздкими балками точно не справиться.
Для деревообработки потребуется более габаритный и производительный инструмент. Все расчеты должны быть выполнены тщательно, и внимательно проверены.
На одних только обрезках материалов следует ожидать довольно чувствительных потерь.
Одной из разновидностей такого типа является построение каркаса на сохах. Часть крупных вертикальных балок глубоко вкапывают в грунт, ниже уровня его промерзания, и эта конструкция играет роль фундамента строения. Лучше всего для этого использовать лиственницу, имеющую способность делаться тверже под воздействием влаги.
Правильно обработанный, выдержанный дуб, также очень подходит для такого фундамента – он способен простоять добрую сотню лет. Низ дома при этом желательно делать с заполнением привычными материалами, с качественной перехода. Также допустимо использовать любой гидрофобный утеплитель, например, пенополистирол.
Особенности каркасного дома: отдельные случаи
Какие бывают особые случаи?
Например, когда в качестве материала для каркаса используют легкие – гнутый оцинкованный стальной профиль.
При таком методе собственно схема построения каркаса может быть и неразрезной, и поддонной.
Добавочные соединения частей каркаса повышают общую прочность всего сооружения. В больших пролетах нередко используют гофро-балки (СИН-балки) или пространственные фермы.
Какие недостатки имеет каркас такого вида?
- Плохая сопротивляемость ветровым нагрузкам; узлы крепления ослабевают со временем;
- Более высокая себестоимость;
- Чтобы собственно каркас не являлся мостиком холода, он должен быть утеплен дополнительно.
Сегодня в каркасном домостроении и подобных проектах активно сочетаются самые разные материалы. Цель такого их использования – возможность обретения строением новых, улучшенных эксплуатационных качеств.
Существенный способ значительного улучшения теплосберегающих качеств стен сооружения – монтаж особого, двойного каркаса.
Особенность возведения такого сдвоенного каркаса состоит в том, что стойки одного из них сдвигаются относительно стоек другого.
В таких обстоятельствах дерево, являющееся по сравнению с любым более холодным, не является мостиком холода. Но объем работ при использовании такого способа фактически увеличивается вдвое.
Особенности постройки каркасного дома тем и хороши, что такая технология дает возможность гармонично совмещать как разные способы строения, так совершенно различные материалы и современные . К примеру, как утеплитель можно использовать пенополиуретан, эковату, минвату, а можно и опилки. Все – исходя из бюджета хозяина, и на его усмотрение.
Возведение домов с использованием каркасной конструкции является основным типом малоэтажного строительства во многих странах мира. Востребованность таких домов очень высока. Многие люди приступают к самостоятельному осваиванию технологии возведения каркаса самостоятельно. Перед тем, как приступить к возведению такого дома, необходимо определить его назначение: будете ли вы в нем проживать круглый год или он будет служить временным сезонным жильем.
Двойной объемный каркас дома
Двойной объемный каркас является популярной каркасной технологией в деревянном домостроении. Суть технологии заключается в смещении несущих стоек относительно друг друга в «шахматном порядке». Имеющийся между стойками зазор заполняют при помощи утеплителя. Это может быть минеральная вата, пенополиуретан, пенополистирол и многое другое.
Благодаря этому можно устранить мостики холода, которые негативно сказываются на строительных элементах и здоровье человека. Именно представленная технология является одной из самых перспективных в домостроении.
Представленный каркас дома способствует значительному повышению энергоэффективности дома, однако не решает проблему, связанную с возникновением плесневого грибка.
Назначение
Двойной объемный каркас дома применяют:
В суровых климатических зонах (Север США, Канада Скандинавия, Россия) с целью для повышения термосопротивления стен. Благодаря этому можно резко снизить затраты на отопление и строить жилье, пригодное для проживания в северных широтах круглогодично.
В мягких климатических зонах с целью обеспечения надежной звукоизоляции помещений. Особенно это востребовано в коттеджных поселках, которые возведены вдоль крупных шоссе, в пригородах городов, а также при оборудовании домашних кинотеатров.
Преимущества двойного объемного каркаса
Двойной объемный каркас дома имеет следующие плюсы:
Долговечность. Заметно понижается вероятность разрушения несущего каркаса. Срок эксплуатация такой конструкции возрастает в 2-3 раза.
Энергоэффективность. Утеплитель укладывается в ячейки, а следовательно, удается повысить тепловое сопротивление при таком же расходе материалов и толщине стены. Поэтому можно значительно сэкономить на отоплении.
Надежная прочность. Главный плюс-двойное усиление конструктива.
Экологичность, что позволяет устранить риск для здоровья людей.
Недостатки двойного объемного каркаса
Представленный каркас дома имеет следующие минусы:
Квалификация строителей. Каркас дома из досок обладает некой сложностью. Поэтому повышенные требования предъявляются к тщательности , опыту строителей и качеству материалов.
Расход пиломатериалов. Сложная конструкция каркаса предполагает большой расход .
Видео сюжет о двойном объемном каркасе:
Простой двойной каркас (стойки Ларсена)
Данный каркас дома представлен в виде двух жестко связанных и теплоизолированных деревянных каркасов, один из которых вложен в другой. Для усиления каждого каркаса используют балки, горизонтальные перемычки и укосины. Два каркаса являются единой конструкцией с мощной несущей способностью и огромным теплосопротивлением. Технология строительства дома из соломы предполагает возведение простого двойного каркаса.
Преимущества простого двойного каркаса
Двойной каркас дома является быстро- и легковозводимой конструкцией.
Низкая стоимость стройматериалов и строительства.
Каркас дома не предусматривает установку массивного фундамента.
Все сезонность отделки.
Каркас конструкции может приобретать разнообразное архитектурное строение.
Недостатки конструкции
Многие стройматериалы, применяемые для каркасного строительства, могут нести вред для человека.
Стены и перекрытия каркаса не обладают достаточной массой, чтобы достигалась надежная термическая стабильность.
Каркасный дом плохо защищает от злоумышленников.
Плохая пароизоляция дома с применением утеплителя минеральной ваты с мембраной.
Каркас дома обладает высокой влажностью внутри, поэтому такой дом необходимо постоянно проветривать.
Видео о строительстве двойного каркаса для соломенного дома:
Технология строительства двойного каркаса
Фундамент на сваях
Согласно общей концепции, для возведения капитального каркасного дома необходимо сделать фундамент. Армированные сваи следует установить с небольшим шагом согласно оригинальной технологии и жестко связать ростверком, который представлен в виде железобетонной ленты на песчаной подушке. Представленный фундамент требует значительных затрат труда, однако является достаточно надежным.
Двойной каркас
На гидроизоляцию следует уложить подкладочную доску, осуществить обвязку периметра с установкой лаг пола. Затем осуществить монтаж стоек каркаса. Сбор каркаса осуществляется из сухой не клееной древесины. Таким образом, каркас дома является экологически чистым элементом. Стены имеют вид усиленного конструктива из двух смещенных ячеистых каркасов, для крепления которых применяют специально разработанные узлы.
Перекрытия и кровля
К каркасу осуществляется крепеж Т-образных балок перекрытия. Конструкция балок играет важную роль не только для увеличения прочности, также между ними будет очень удобно укладывать утеплитель.
После необходимо собрать стропильную конструкцию, которая сможет выдержать значительные снеговые нагрузки.
Закрыть каркас дома из досок снаружи следует ветрозащитной мембраной, а обшивка осуществляется при помощи листов OSB. Представленные листы придают конструкции дополнительную прочность, с оставлением вентиляционного зазора.
Утепление стен
После этого можно осуществлять утепление стен, кровли и перекрытий. Стены каркасного дома следует утеплить при помощи базальтовой ваты. Данный материал является негорючими экологически чистым. Установка матов утеплителя осуществляется враспор между стойками внутреннего и наружного каркаса и горизонтальными перемычками. Итоговая толщина слоя утеплителя равняется 200 мм.
Таким образом, стена является достаточно теплой. Изнутри комнат утеплитель закрыть при помощи экологически чистой пароизолирующей пленки.
Окна и двери
Оконные рамы необходимо вставить в проемы согласно специальной «теплой» схеме. При этом практически не нужно использовать монтажную пену, которая с течением времени имеет тенденцию выкрашиваться.
Основная функция каркаса дома — обеспечение его прочности и равномерное распределение всех нагрузок. Поэтому данная часть здания требует особого внимания в процессе ее изготовления. Различают несколько видов каркасов, об их особенностях и о строительстве каркаса домов поговорим далее.
Общее понятие о каркасе дома
Каркасом называют несущую конструкцию, в состав которой входят разного рода линейные элементы. Каркас выполняет роль опорного элемента, на который ложится вся нагрузка.
В качестве основных элементов, используемых при возведении каркаса используются колонны, ригели, прогоны и фермы.
Существует два основных вида каркасов:
- полные — которые способны воспринять всю нагрузку на себя;
- неполные — основные элементы несущих конструкций, в которых отсутствуют колонны вблизи наружной стены.
Для расчета мощности каркаса учитывается нагрузка, которую производит собственный вес конструкции. Кроме этого, в это значение включаются такие погодные факторы как снег, дождь и ветер.
Для обеспечения жесткости угловых элементов в сварных конструкциях используется замоноличивание, ранее сваренных арматурных выпусков.
Использование каркасов здания в комплексе с легкими конструктивными оградами стен и их перегородок позволяет снизить вес самого здания. Кроме того, для сооружения каркасных домов требуется меньшее количество материалов, таких как железобетон, кирпич и т.д.
Каркасы домов фото:
Основные виды каркасов
Предлагаем изучить основные разновидности каркасов в соотношении с технологией их возведения:
1. Рамные конструкции, на которых присутствует перекрытие — данная конструкция является поддонной или платформенной. Кроме того ее называют канадской технологией возведения каркасных домов. Суть данной технологии состоит в разделении каждого из слоев в платформу или поддон. Сборка всей конструкции начинается снизу.
Сначала производится обвязка тех частей, которые лежат на фундаменте. Далее осуществляется укладка балок и лаг перекрытия, расположенных на первом этаже. Для их соединения используют крепежи, которые придают им форму платформы. А на нем производится сборка стен и остальных частей конструкции. С помощью каркасных стоек, создаются вертикальные участки.
Их нижняя часть закрепляется на поверхности лаг и фасадных лаг, а верхняя — является опорной точкой начала второго этажа здания. Второй этаж возводится также, как и первый.
2. Каркас в котором присутствуют неразрезные стойки — имеет широкое распространение в Финляндии и Норвегии. Отличительной особенностью данной конструкции является тот факт, что вертикальные стойки в многоэтажном строении проходят через все этажи. Далее в поверхность стойки врезают опорную доску, которая крепит между собой балки межэтажных перекрытий.
Для стягивания стен данной конструкции используются лаги перекрытия. При выполнении работ по сооружению конструкции следует особое внимание уделить обеспечению параллельного расположения вертикальных компонентов, к которым будут крепиться балки, обеспечивающие межэтажное перекрытие. Если дом имеет сложную конфигурацию, то для выполнения этого процесса потребуется много сил и времени.
3. Каркас, который основывается на комбинации стоек и балок. Данный тип каркасных конструкций широко используется австрийскими и немецкими строителями. Изготовить такую конструкцию намного сложнее, чем стандартный каркасный дом. Так как в процессе оборудования здания в большом количестве присутствуют врубки, врезки и шиповые соединения.
Для упрощения классического варианта сборки дома их заменяют металлическими крепежами и болтовыми стяжками. Высокой прочностью и долговечностью отличаются данные каркасные конструкции. Так как в процессе их возведения используется массивный брус, прошедший специальную обработку.
4. Довольно схож с предыдущим вариантом каркасный дом, построенный по каркасно-стоечной системе. Главным отличием между этими типами домов является наличие во втором варианте массивных вертикальных стоек, которые образуют основу конструкции. Их установка производится непосредственно в почву или на опоры, выполненные из бетона.
С помощью данной конструкции дом значительно приподнимается, за счет этого обеспечивается отличная вентиляция. Технология используется при наличии болотистых грунтов. Участки верхних массивных прогонов выполняют функцию перераспределения веса кровли на поверхность стоек. Для заполнения пространства, которое находится между несущими участками здания, устанавливают каркасные рамы, а в них монтируют окна, двери, разнообразные стойки и раскосы.
5. Комбинированная технология возведения каркаса дома предполагает объединение определенных технических процессов из вышеперечисленных вариантов в один. Данная конструкция имеет индивидуальные особенности построения и рассчитывается в соответствии с определенным типом местности, на которой ее возводят.
Деревянный каркас дома — особенности и преимущества
Для начала предлагаем изучить преимущества постройки деревянного каркаса для дома:
- возможность осуществления сборки в любое время года;
- возможность поэтапной работы;
- быстрота проведения работ, целый дом возводится за три месяца;
- отсутствие усадки, так как дерево используется исключительно из хвойных пород, поэтому сразу после сборки выполняется отделка;
- отсутствие необходимости в обустройстве дорогостоящих и массивных фундаментов;
- создание минимальных нагрузок;
- отсутствие необходимости в использовании специальных грузоподъемных машин и другой строительной техники;
- возможность самостоятельного изготовления, без привлечения специалистов;
- универсальность внешнего вида обуславливается тем, что возведение каркасного дома схоже со сборкой конструктора, а значит, возможны любые его формы и конфигурации.
Каркасная конструкция, выполненная из дерева в классическом понимании, представляет собой небольшой прямоугольный дом, который имеет один жилой и один мансардный этаж. Дом рассчитывается на проживание пяти-шести человек. В нем имеется двухскатная кровля, слуховое окно. Именно благодаря наличию простой формы и несложной конфигурации данная каркасная конструкция отличается доступной стоимостью.
Такой вид каркасного дома собирается на участке, для его изготовления используется качественный, ранее обработанный деревянный брус. С его помощью создаются довольно мощные и надежные конструкции.
Когда прочный каркас обустроен, на его поверхность укладывается теплоизоляционный материал, на предварительно обустроенную пароизоляцию. Учтите, что в этом вопросе, не допускается нарушение пароизоляционной мембраны, так как произойдет сбой в теплоизоляционной системе. Когда утеплитель и мембраны установлены, дом обшивается специальными панелями. При этом, обязательно наличие вентиляционного зазора. Благодаря правильной работе всей каркасной конструкции осуществляется регуляция микроклимата в помещении.
Предлагаем ознакомиться с основными ошибками, которые встречаются при формировании деревянного каркаса и в целом отражаются на качестве возведенного строения:
1. Выбор качественной древесины.
Не допускается сооружать каркас из дерева, имеющего повышенную влажность. Так как после высыхания происходит деформация досок, их скручивание и выворачивание крепежей. Если дом возведен из влажного дерева, после выполнения отделки и его высыхания возможен риск деформации всего строения, таким образом, нарушается работа системы утепления, вентиляции и собственно вся отделка здания.
Если отсутствует возможность покупки заранее высушенного леса, то следует использовать дерево, которое хорошенько просушилось на строительном участке. Главным требованием к такой сушке — присутствие ветра со всех сторон уложенного дерева.
Чрезмерно быстрая сушка дерева приводит к его растрескиванию. Поэтому сырой древесине противопоказано прямое солнечное излучение. При наличии чрезмерной жары, каждый слой досок пересыпается опилками. Таким образом дерево будет сохнуть постепенно.
Во избежания коробления досок в процессе сушки, они скрепляются между собой саморезами. Ни в коем случае не накрывайте древесину полиэтиленом, так как это приведет к образованию плесени и грибка, разрушающих их структуру.
2. Ни в коем случае не экономьте на возведении каркаса.
Каркас является основной несущей конструкцией здания. Возможен риск замены определенных его элементов в виде стоек или ригелей, но существуют элементы — узлы и обвязки, которые не поддаются реставрации, и если они были выполнены некачественно, требуется демонтировать все здание.
Для обвязок выбираются доски самого высокого качества, которые прошли предварительную обработку антисептиком в несколько слоев. Возможен вариант изготовления однослойной обвязки, но лучше, если доски будут уложены в два слоя. Минимальное расстояние между стойками — 600 мм.
Особое внимание следует уделить проемам для окон и для дверей. Ригель должен опереться на поверхность стоек, таким образом повысится жесткость конструкции.
3. Уровень жесткости.
Каркасные стойки обладают высокой жесткостью, которая помогает им выдержать всю нагрузку от веса здания. Если каркасная конструкция имеет только вертикальные стойки, то ее с легкостью нарушит даже небольшой порыв ветра. Поэтому при обустройстве деревянного каркаса важным фактором является диагональная жесткость.
Для ее получения существует несколько способов:
- обустройство подкосов, подпирающих стойки;
- обшивка каркаса с помощью прочного листового материала в виде ЦСП или ОСП;
- выполнение цельной частой обрешетки.
4. Сборка стенного пирога.
Данный этап является очень важным, ведь именно от него зависит правильное обустройство гидро-, тепло-, звуко- и пароизоляции. Поэтому при выборе материалов следует руководствоваться особенностями строения, климатом территории, на которой оно возводится и другими индивидуальными факторами.
Особенности возведения монолитного каркаса дома
Самым распространенным и практически идеальным способом постройки дома является возведение монолитного каркаса. Из железобетона возводят фундаменты, все участки несущих колонн и перекрытий.
Такая конструкция отличается сверхпрочностью, жесткостью и надежностью. С помощью такого каркаса реализуются любые задумки дизайнеров и архитекторов. Существует возможность обустройства разных по высоте и величине комнат. Существует возможность строительства больших комнат, разделенных колоннами.
Для строительства бетонного каркаса требуется намного больше денежных, временных и физических усилий, чем при возведении каркасных конструкций из дерева. Для изготовления бетона требуется наличие бетономешалки, а для его уплотнения используется электрический вибратор. Кроме того, при использовании бетонных плит необходимо нанимать специальную технику для их установки. Возможен вариант поэтапного или единовременного выполнения всех работ, за исключением фундамента.
Для изготовления монолитных каркасов используется горизонтально выставленная опалубка, которую устанавливают на металлические стойки. На опалубку связывают каркас из арматурных прутьев, который заливают бетонным раствором. После схватывания бетонной смеси снимаются стойки.
При монтаже перекрытия следует учесть участки в виде дымохода, кабелей, вентиляционных каналов и т.д. Для строительства несущих колонных участков используется более подвижный тип бетона, так как они имеют высокую степень армирования, поэтому требуют высококачественного уплотнения. Для изготовления подвижной смеси не нужно в бетон добавлять воду, необходимо всего лишь приобрести специальные добавки, так как вода отрицательно скажется на качестве конструкции.
В процессе обустройства колонн монолитного типа необходимо соорудить специальную съемную многоразовую опалубку, которая хоть и стоит больших денег, обеспечивает более прочное сцепление и жесткость колонны.
Работы по сооружению бетонного каркаса проводятся исключительно при плюсовой температуре. В качестве заполнителя для стен используются материалы с более низкой прочностью, так как основная нагрузка ложится именно на колонны. Стены в большей мере являются теплозащитой и ограничителями пространства. Для заполнения стен используется теплая керамика, кирпич, бетонные блоки, арболит и т.д.
Монолитные перекрытия требуют обязательного утепления, из-за возможности их промерзания. Установка колонн производится на внутреннюю часть стен. Данная процедура оберегает их от промерзания, таким образом увеличивая длительность их эксплуатации.
Каркас дома своими руками: строительство металлического каркаса
Металлический каркас является главным несущим элементом быстровозводимых зданий. Данные каркасы чаще всего используют в процессе строительства сооружений промышленного или складского назначения. Хотя некоторые технологии строительства жилых домов также подразумевают использование именно металлического каркаса.
Металлический каркас отличается высокой прочностью, основной его составляющей выступает стальной профиль, имеющий диагональные связи жесткости.
Металлический каркас состоит из вертикальных стоек и горизонтальных прогонов. На них крепится внутренняя, внешняя обшивка здания, окна двери и внутренние перегородки.
Металлические каркасы отличаются популярностью из-за таких особенностей как:
- легкость;
- прочность;
- простота возведения;
- быстрые сроки обустройства;
- долговечность;
- экономичность.
Стальные каркасы возводят в любое время года, в отличии от железобетонных конструкций. С помощью данных конструкций быстро воплощаются любые задумки архитекторов, так как здание может иметь любую форму и конфигурацию.
При необходимости в демонтаже металлического каркаса, все работы проводятся очень быстро. Предварительно стальные конструкции покрывают специальными средствами, которые оберегают их от коррозии и других воздействий на многие годы.
Каркас дома видео:
Типы каркасных конструкций, каркасных соединений, используемых при постройке дома, можно, в общем-то, свести к четырем классическим разновидностям и их разумным и грамотным сочетаниям.
Широко известная у нас технология возведения каркаса дома под названием «канадская», так как более характерна для домов, строящихся в Канаде и Северной Америке.
Другое её название «поддонная» или «платформа». Каждый слой представляет в этой конструкции каркаса как бы отдельный «поддон» или «платформу» . Каркас дома по этой технологии начинается с нижней обвязки (лежней), уложенных на фундамент, и собирается снизу вверх.
На обвязку укладываются балки и лаги перекрытия первого этажа, которые при помощи вспомогательных и фасадных лаг также сбиваются в единый «поддон». После чего на нем собираются и устанавливаются каркасы стен.
Стойки каркаса создают вертикальные несущие элементы стен, в нижней части они крепятся к лагам и фасадным лагам, а вверху образуют опору для перекрытия второго этажа, и процесс возведения второго этажа повторяется аналогично первому этажу.
Следующий тип каркаса – это конструкция каркаса с неразрезными стойками.
Она очень распространена в Финляндии, Норвегии и Скандинавских странах. Её особенность заключается в том, что вертикальные стойки проходят через оба этажа дома. Примерно по высоте второго этажа в стойки врезается опорная доска, которая используется для крепления балок междуэтажного перекрытия. Стены в этой конструкции каркаса дополнительно стягиваются за счет лаг перекрытия.
Основная сложность этой каркасной конструкции в том, что в ней требуется обеспечить параллельное расположение вертикальных стоек для крепления к ним балок междуэтажного перекрытия, что в домах со сложной конфигурацией стен может вызвать определенные затруднения.
В какой-то степени к данному типу каркаса можно отнести фахверковые дома Германии и Австрии.
Хотя стоечно-балочная конструкция каркаса гораздо сложнее в изготовлении за счет того, что в её «классической» версии применяется очень много врубок, врезок и шиповых соединений, она имеет свои преимущества. Тем более, что современные технологии производства позволяют делать это с точностью до миллиметра одним нажатием кнопки.
Классическую версию при возведении собственными силами можно упростить, используя металлический крепеж и болтовые стяжки. Каркас такого типа исключительно прочный и долговечный, поскольку для его постройки обычно используют массивные брусья 150х150 или 200х200 мм, которые менее подвержены гниению и порче.
Одно из безусловных преимуществ конструкции каркаса, выполненного по стоечно-балочной технологии, заключается в том, что он может выдерживать огромные нагрузки. Это позволяет встраивать в стены дома большие окна и двери, не беспокоясь о дополнительных ригелях и других вспомогательных элементах, так как вся нагрузка передается на массивные стойки и прогоны.
Она во многом напоминает и повторяет стоечно-балочный тип каркаса. Основное различие между ними в том, что в каркасно-стоечном варианте массивные вертикальные стойки, образующие несущий каркас дома, устанавливаются непосредственно в грунт (в качестве свай) или на бетонные опоры. Такая конструкция позволяет приподнять дом, чтобы обеспечить хорошую вентиляцию.
Это может понадобиться, например, в том случае если постройка часто подтопляется или стоит на болотистой местности. Верхние массивные прогоны также забирают и перераспределяют вес стропильной системы и крыши на стойки каркаса. Пространство между несущими стойками дома заполняется каркасными рамами, в которые устанавливаются окна и двери или стойками и раскосами.
И в заключение нашего краткого обзора возможных типов конструкции каркаса хочу представить один из многочисленных вариантов сочетания различных типов каркаса в одной постройке. Например, на приведенном слева рисунке можно найти элементы стоечно-балочной конструкции. Нижняя обвязка и угловые стойки выполнены из массивных брусьев 150х150 мм. При изготовлении фронтонов и перекрытий применен тип каркасной конструкции с неразрезными стойками, а боковые стены дома выполнены по рамной технологии. Вот так в одном доме соединился опыт накопленный мастерами разных стран.
Привет всем читателям и посетителям блога «построить дом». Надеюсь, что вы уже выбрали и поставили правильный фундамент под ваш будущий дом. Если нет, то советую посмотреть эту и определиться, наконец, с фундаментом. Остальным же предлагаю рассмотреть .
Возведение каркасного дома
Прежде чем приступить к возведению каркасного дома, тем более, если вы собрались делать это самостоятельно, многим строителям просто необходимо ознакомиться с видами каркаса для дома, которые наиболее удобны для строительства каркасных домов.
Типы каркасных домов
Только ознакомившись с ассортиментом и типоразмером материалов, мы сможем качественно и в сроки возвести каркас дома . Все виды каркасов, которые применимы для возведения дома, в основном сводятся к четырем типам. Дополнительным ресурсом при возведении каркасного дома является правильное сочетание и совокупность элементов характерных для нескольких типов каркаса.
Рамная конструкция с перекрытием
Эта конструкция в нашей стране известна, как канадская, поскольку она типична для домов, которые выстраиваются в Канаде и на севере США.
В конструкции каркаса каждый слой являет собой как бы отдельный поддон или платформу. Причем каркас собирают снизу вверх. Сборку начинают с выполнения нижней обвязки на фундаменте.
На обвязку выкладываем балки и лаги перекрытий первого этажа. Все это при помощи фасадных и вспомогательных лаг собирается в единый поддон. Далее ставим каркасные стены.
Стойки каркаса дают возможность устроить вертикальные опорные элементы стен. Снизу их крепим к лагам, а заодно и к фасадным лагам. В верхней части оконного проема устраиваем опору под перекрытие второго этажа. Процесс выполняемых работ по возведению второго этажа, аналогичен способу возведения первого этажа.
Каркас с неразделенными стойками
Этот каркас хорошо известен скандинавским странам (Финляндия, Норвегия…). Индивидуальность этой постройки заключается в том, что вертикальные стойки проходят сквозь оба этажа каркасного строения.
Опорный брус, используемый для крепления балок междуэтажного перекрытия, монтируется в стойки на высоте второго этажа. Стены каркасной конструкции стягиваются лагами перекрытия.
Как сократить затраты на строительство дома на 50%?
Если у нас есть семья, то собственный дом нам просто необходим. Бывает, что мы живя в городе, в квартире и не думаем менять свой образ жизни. Но в один прекрасный момент в нашей жизни могут произойти кардинальные изменения — по тем или иным причинам мы приобретаем загородный участок. И здесь уже надо решать, как его использовать.
В этом курсе вы найдете полную пошаговую инструкцию, как самому построить свой каркасный дом. Также к этому курсу прилагается готовый проект дома, которым вы сможете воспользоваться. Этот курс позволит вам сэкономить до 50% ваших сбережений.
Изучив инструкции вы за считанные дни осуществите свою мечту о собственном доме и сможете своими руками построить его. Наряду с традиционными методами, в курсе разъясняются все особенности применения современных технологий не только при строительстве дома, но и выполнение отделочных работ и проведение инженерных коммуникаций.
Теперь вы уже не скажите, что построить дом это ужасно дорого. Вот ссылка на .
Сложность данной конструкции заключается в соблюдении точного параллельного расположения вертикальных стоек. Это важный момент, так как к ним впоследствии будут крепиться балки междуэтажного перекрытия. В противном случае, при монтаже здания могут возникнуть некоторые затруднения.
Каркас из балок и стоек
Такой тип каркасных домов наиболее популярен при возведении фахверковых домов в Германии и Австрии. Балочно-стоечный каркас намного сложнее произвести, чем выше перечисленные конструкции, поскольку здесь используется большое количество шиповых соединений и всяких врубок. Зато эта конструкция имеет ряд преимуществ.
Кстати, в наши дни есть возможность облегчить классический вариант, используя металлический крепеж и болтовые соединения.
Если для жилого дома ставится каркасная конструкция данного типа, то постройка будет более чем долговечной и прочной, так как обычно при ее возведении используются достаточно массивные брусья – 200 х 200 мм и 150 х 150 мм. Они меньше всего подвержены сепсису.
Не маловажным преимуществом этой каркасной конструкции считается способность переносить большие нагрузки. А это в свою очередь дает возможность для встраивания в стены домов большие двери и . При этом, не заботясь о дополнительных ригелях и других дополнительных усилений.
Важно:
чтобы хоть как-то и металлическим конструкциям их необходимо обрабатывать специальными составами. Такую обработку следует проводить в специальных костюмах, защитив органы дыхания и зрения при помощи респиратора и очков, а руки резиновыми перчатками.
Стоечные каркасы
Эти типы каркасов похожи на каркасы из балок и стоек, но основным отличием между ними считается наличие мощных вертикальных стоек в первом. Они-то и образуют несущую основу каркасного дома и устанавливаются непосредственно в грунт как сваи, либо на бетонные опоры.
С помощью этой конструкции каркаса можно свободно приподнять дом, создав хорошую вентиляцию. Это обычно делают в тех случаях, если постройка находится на болотистой местности, либо подвержена частому подтоплению. Верхние прогоны тоже благоприятствуют сбору и перераспределению веса всей стропильной системы на каркасные стойки.
Возникшее пространство между опорными стойками заполняется. Далее устанавливаются двери и окна, либо стойки и раскосы.
В завершении стоит заметить, что в большинстве случаев при возведении каркасного дома применяется комбинированный тип каркаса.
Виды каркаса
Есть множество вариантов сочетаний различных видов каркасов для дома. Например, можно соединить элементы рамной конструкции с конструкцией из балок и стоек.
В зависимости от подобранного вида и способа строительства каркаса определяется тип каркасного дома. Каркасный дом может быть двухэтажным с мансардой и классической двускатной крышей, двухэтажным с ломаной крышей, двухэтажным классическим с односкатной крышей, одноэтажным с двускатной крышей и т. д.
На этом, друзья я и закончу стать о выборе типа каркасного дома . Но не стоит далеко уходить, потому что следующую стать я посвящаю определению . Так, что не пропустите и обязательно . Всем пока, до новых статей.
Источник: piorit.ru
