§28 Эксцентриситет эллипса
СП 52-101-2003 «Бетонные и железобетонные конструкции без предварительного напряжения арматуры», п.4.2.6:
При расчете по прочности бетонных и железобетонных элементов на действие сжимающей продольной силы следует учитывать случайный эксцентриситет еа, принимаемый не менее:
Для элементов статически неопределимых конструкций значение эксцентриситета продольной силы относительно центра тяжести приведенного сечения е0 принимают равным значению эксцентриситета, полученного из статического расчета, но не менее еа.
Для элементов статически определимых конструкций эксцентриситет eо принимают равным сумме эксцентриситетов — из статического расчета конструкций и случайного.
Обсуждение
С колоннами, работающими на сжатие/внецентренное сжатие понятно. А как быть с балками, плитами, например?
В лире набиваю материалы, и если по бетону поставить случайный эксцентриситет, то значения арматуры резко увеличиваются. Балки и плиты относятся к внецентренно растянутым элементам, и значения e0=0 или я не прав?
Добрый день.
Для изгибаемых и растянутых элементов СП не регламентирует значение случайного эксцентриситета.
Добрый день. Скажите, нужно ли учитывать момент, создаваемый случайным эксцентриситетом при расчете на образование трещин? Заранее спасибо!
Download this page as a pdf Download this page as a plain text
случайный_эксцентриситет.txt · Последние изменения: 2012-12-07 18:37 (внешнее изменение)
Общие понятия. Понятие случайного эксцентриситета
К центрально сжатым элементам условно относят: промежуточные колонны в зданиях и сооружениях; верхние пояса ферм, загруженных по узлам; восходящие раскосы и стойки ферменной решетки (рис.1.4.1), а так же некоторые другие конструктивные элементы. В действительности, из-за несовершенства геометрических форм элементов конструкций, отклонения их реальных размеров от назначаемых по проекту, неоднородности бетона и других причин обычно центральное сжатие в чистом виде не наблюдается, а происходит внецентренное сжатие с так называемыми случайными эксцентриситетами.
По форме поперечного сечения сжатые элементы со случайным эксцентриситетом выполняют чаще всего квадратными или прямоугольными, реже круглыми, многогранными, двутавровыми. Размеры поперечного сечения колонн определяют расчетом. В целях стандартизации опалубки и арматурных каркасов размеры прямоугольных колонн назначают кратными 50 мм, предпочтительнее кратными 100 мм. Чтобы обеспечить хорошее качество бетонирования, монолитные колонны с поперечными размерами менее 250 мм не рекомендуется применять. В условиях внецентренного сжатия находятся колонны одноэтажных производственных зданий, загруженные давлением от кранов, верхние пояса безраскосных ферм, стены прямоугольных в плане подземных резервуаров, воспринимающие боковое давление грунта или жидкости и вертикальное давление от покрытия (рас.1.4.2). В них действуют сжимающие силы N и изгибающие моменты М поперечные силы Q.
Расстояние между направлением сжимающей силы и продольной осью элемента ео называется эксцентриситетом. В общем случае в любом месте элемента статически определимых конструкций значение эксцентриситета определяют по выражению:
где еа — случайный эксцентриситет.
Для элементов статически неопределимых конструкций принимают:
eo= M/N, но не менее еа (4.2)

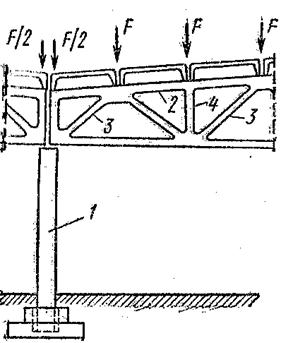

Рис.1.4.1.Центрально-сжатые элементы (со случайными эксцентриситетами: 1– промежуточные колонны (при одинаковом двустороннем загружении); 2- верхний пояс ферм (при узловом приложении нагрузки); 3- восходящие раскосы; 4- стойки; F- нагрузка от покрытия.

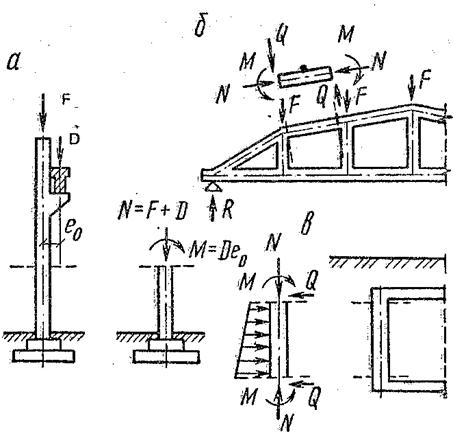

Рис.1.4.2.Внецентренно сжатые элементы: а- колонна производственного здания; б- верхний пояс бесраскосной фермы; в- стена подземного резервуара; F- нагрузка от покрытия; D — давленuе от крана.
По нормам случайные эксцентриситеты еа следует принимать равными большему из следующих значений: 1/30 высоты сечения элемента; 1/600 длины элемента (или ее части между местами, закрепленными от поперечных перемещений). В сборных конструкциях следует учитывать возможность образования случайного эксцентриситета вследствие смещения элементов на опорах из-за неточности монтажа; при отсутствии опытных данных значение этого эксцентриситета принимают не менее 10 мм.
Внецентренно сжатые элементы целесообразно выполнять с развитыми поперечными сечениями в плоскости действия момента.
Для сжатых элементов применяют бетон классов по прочности на сжатие не ниже В15, для сильно загруженных — не ниже В25.
Источник studopedia.ruКак определяется случайный и расчётный эксцентриситет.
Со стороны растянутой зоны сечения образуются трещины, напряжения в наиболее удаленной от линии действия силы арматуре достигают предела текучести, затем наступает разрушение сжатой зоны бетона.
В случае малых эксцентриситетов, арматура со стороны наиболее удаленной от линии действия сжимающей силы или слабо растянута или сжата, напряжения в бетоне сжатой зоны и в расположенной в этой зоне арматуре достигают предельных величин и разрушение наступает подобно второму случаю разрушения изгибаемых элементов.
Граница между этими двумя случаями устанавливается по величине относительной высоты сжатой зоны ѕ. Если ѕ ≤ ѕR имеет место случай больших эксцентриситетов, если ѕ > ѕR -случай малых эксцентриситетов. Значение величины ѕR вычисляется по соотношению
Расчетные схемы усилий и уравнения при расчете внецентренно сжатых ж/б элементов.
Рассматривают два случая расчета:
1). Случай больших экстрентиситетов( ).
Расчет выполняется как для изгибаемых элементов.
2). Случай больших экстрентиситетов( ).
Допускается выполнять расчет по тем же уравнениям предельного состояния, полагая что напряжения в менее сжатой арматуре будут равны для бетона С С20/25. При этом :
Выполняется расчет системы 3х уравнений.
