Что такое ферма в строительстве кровли

Крыша без прочного каркаса не может обладать высокой надежностью. Именно наличие фермы обеспечивает необходимую надежность. При строительстве крыши могут создаваться стропильные, и даже подстропильны и. От их качества напрямую зависит прочность кровли. Конструкции обязаны обладать устойчивостью к воздействию ветра, снега и других осадков. Они должны выдерживать вес покрывного материала кровли.

Итак, что такое ферма в строительстве – это жесткая конструкция, которая создается во время монтажа кровли со скатами. После ее возведения нагрузка с крыши равномерно распределяется по опорным стенам.

Ранее фермы из пиломатериала повсеместно использовались при строительстве мостовых конструкций. Однако на древесину отрицательно воздействуют осадки. Кроме того, ее повреждают различные насекомые даже после обработки специальными пропитывающими составами. Поэтому такие конструкции из древесины сейчас используют только при строительстве крыш. Из них формируют основания.

На заметку! При возведении частных домов иногда деревянная ферма еще может применяться в качестве балки межэтажного перекрытия.

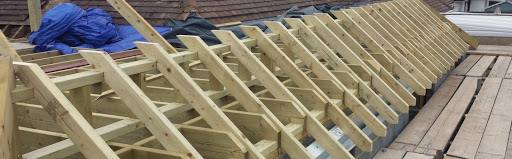

Стропильные фермы в доме

Пример деревянной фермы-балки Источник goldkryshi.ru

Сфера применения

Железобетонные (и другие виды) ферм применяются для постройки целого ряда объектов:

• покрытие (установка крыши) сооружений;
• пролеты мостов;
• гидротехнические затворы;
• опора для ЛЭП (линии электропередачи).

За что выбирают подобные конструкции в строительстве:

• морозостойкость;
• защита от трещин;
• надежность;
• прочность;
• выдерживают влияние внешней среды.

Ферма может перекрыть пролет, поддержать кровлю, перекрыть колонну и создать опору (чаще промежуточные) для последующих конструкций. Возможен вариант открытой фермы. Его часто используют для постройки промышленных зданий и участков. В жилом строительстве подобный вариант не используется.

Вернуться к оглавлению

Классификация ферм

В первую очередь фермы классифицируются по назначению. Их конструкция может включать наслонные или висячие стропила. Первый вариант представляет собой распорные конструкции. Наслонные стропила позволяют сформировать перекрытия длиной максимум 18 м.

Фермы с висячими элементами включают несколько узлов. Поэтому конструкции могут иметь разные исполнение. Их даже создают ассиметричными. При возможности лучше в качестве основания для крыши применять именно фермы, у которых висячие стропила. Если же конструкция будет иметь существенную длину, тогда обязательно монтируют дополнительные распорки, которые позволят сделать более прочную крышу.

Перечисленные виды ферм отличаются друг от друга не только стропилами. Они также изготавливаются разной формы. Другими словами, конструкции отличаются друг от друга очертанием поясов, на которых закрепляются все остальные элементы крыши.

Не делай треугольную ферму пока не посмотришь это видео

Фермы изготавливают разной формы с учетом особенностей определенной крыши Источник upload.wikimedia.org

Различаются фермы по форме следующим образом:

1. Фермы, у которых пояса параллельны между собой. Такие конструкции часто используются в качестве межэтажных перекрытий. Их также применяют, когда выполняют строительство крыш, у которых маленький угол ската.
2. Фермы треугольной формы. Эти конструкции создают для частных малоэтажных построек. Каркас таких ферм состоит из нескольких треугольников. Они часто соединяются между собой деревянными брусками.
3. Фермы трапециевидной формы или с кривым верхним поясом. Они редко используются во время возведения крыш, потому что отличаются сложной конструкцией.
4. Прямоугольные фермы. Их создают, когда необходимо построить кровлю с незначительным уклоном.

Все виды ферм в строительстве обеспечивают необходимый запас прочности крыши. Однако его формирование осуществляется с учетом длины конструкции. Если крыша короткая, тогда в основном создают конструкции треугольной формы. Трапециевидная ферма – это сложный вариант. Он может создаваться при строительстве, например, длинных и несимметричных крыш.

Часто при возведении домов приходится импровизировать и изготавливать нестандартные конструкции.

Фермы для крыш могут иметь самые разные очертания поясов Источник enerstal.ru

Смотрите также: Каталог компаний, что специализируются на кровельных работах

Материалы изготовления

Дерево является не единственным материалом, из которого изготавливают фермы. Их еще создают из стали. Ведь металлические конструкции тоже часто используют в частном домостроении, когда крышу покрывают листовым прокатом.

Стальные фермы стропильные изготавливают не только на месте строительства дома, но и в заводских условиях. Предприятия выпускают конструкции с унифицированными размерами. Длина таких конструкций составляет 18, 24, 30 и 36 м.

Металлические фермы создаются из стальных уголков и профилированных труб с прямоугольным и квадратным сечением. Все элементы свариваются между собой. Для их изготовления также используют тавровые широкополочные балки. Специалисты считают такие конструкции оптимальным решением, которое отличается высокой надежностью.

На заметку! При большой длине пролетов могут даже применяться железобетонные фермы. Эта разновидность решетчатых конструкций в основном используется при строительстве одноэтажных построек.

Железобетонные фермы-балки перекрытия Источник ointeres.ru
Производители выпускают железобетонные фермы для крыш с небольшим уклоном. Изготавливаются также треугольные безраскосные конструкции и сегментные раскосные изделия. Железобетонные фермы обладают высокой прочностью и большим весом. Поэтому при их монтаже всегда используют строительную спецтехнику.

Несмотря на возможность использования металлических и железобетонных конструкций, чаще все-таки применяют деревянные фермы перекрытия при строительстве частных домов. В основном их изготавливают из брусьев. Если на конструкцию воздействуют большие нагрузки в вертикальном направлении, тогда она может быть создана из широкой доски. Конкретный материал для изготовления фермы выбирается в зависимости от выделенного бюджета на строительство и требуемой прочности итогового изделия.

Существуют также и другие варианты ферм:

• Комбинированные конструкции со стальным основанием и деревянными другими частями, использующиеся для закрепления очень тяжелых элементов. Применение двух разных материалов позволяет снизить общий вес фермы. При этом ее прочность остается на прежнем уровне.

Фермы из дерева и с основанием из металла Источник newvilla.ru

• Конструкции из фанерных труб, которые отличаются маленьким весом. Они даже легче изделий из досок. Однако фермы из фанерных труб не отличаются высокой прочностью.
• Конструкции из стеклопластика и дерева – очень редкий вариант. Однако его преимуществом является небольшой вес и высокие прочностные характеристики.

Любая ферма – строительная конструкция, использование которой позволяет не устанавливать дополнительные опоры, если перекрывается большой пролет. Ведь такое изделие обладает высокой жесткостью, прочностью и надежностью. Если конструкция изготавливается из дерева, тогда ее сборку можно осуществить на земле, а потом поднять на нужный уровень дома даже без использования спецтехники.

Кроме того, фермы не прогибаются. Их несущественную деформацию можно определить, если воспользоваться специальным инструментом. Помимо этого, внутри конструкций удобно прокладывать инженерные коммуникации дома.

Инженерные коммуникации частной постройки внутри фермы Источник fdak.ru

Важно! Ферма – конструкция, которая всегда должна изготавливаться с высокой точностью. Исключительно так удастся обеспечить прочную основу для крыши. Поэтому рекомендуется обращаться за помощью к профессионалам, хорошо знающим все тонкости создания таких конструкций.

Особенности конструкции ЖБИ

Ферма – это, по сути, «скелет» крыши. Именно она позволяет выполнить очертания будущей конструкции. Чтобы придать каркасу жесткость, прочность, устойчивость, необходимо изготавливать фермы с применением большого количества армированных материалов и стали. В результате этого существенно усложняется схема всего изделия. Только подобные конструкции смогут обеспечить сохранность всего сооружения даже при воздействии экстремальных погодных явлений.

Но, несмотря на это, большая часть производителей стремится к тому, чтобы уменьшить массу готового изделия. При этом прочность, как понимаете, не страдает, ведь используется бетон легких марок. В результате получается уменьшить массу фермы, но не потерять при этом прочность.

Выбор схемы фермы

Обычно форма фермы выбирается еще на стадии проектирования дома. Во время решения этого вопроса учитывают:

• уклон крыши;
• способ соединения отдельных элементов конструкции;
• используемый покрывной кровельный материал;
• наличие или отсутствие в доме потолочного перекрытия между этажом и чердачным пространством.

Так, если выполняется строительство постройки с плоской кровлей, которая будет отделываться легкими рулонными материалами, тогда чаще создают или монтируют заводские прямоугольные или трапециевидные конструкции. Треугольная ферма в нужном количестве устанавливается, когда необходимо возвести крышу с крутыми скатами. При этом для ее покрытия можно будет использовать тяжелые покрывные материалы.

Фермы, у которых треугольная форма, используются для крутых крыш Источник glavstroy365.ru

Важно! Высота прямоугольной фермы определяется по формуле 1/6*L, В ней L – это длина изделия. При вычислении этого же параметра у конструкции с треугольной формой используют 1/5*L.

Треугольные изделия очень часто применяются при возведении частных жилых построек. Такие фермы позволяют построить скатные крыши. При этом они могут иметь различные углы наклона.

На заметку! Ферма будет обладать максимальной надежностью, если ее нижний и верхний пояс укрепить дополнительными связями. Для этого используют доски, которые закрепляются в одной плоскости со средним опорным элементом.

Процедура маркировки изделий

Для того чтобы выполнить маркировку готового изделия, используют цифры и буквы. Пишут их через дефис. Буквы – это тип и размер заготовки, цифры могут отражать различные характеристики, например:

1. Несущую способность конструкции.
2. Дополнительные данные.
3. Марку бетона, используемого при изготовлении.

Буквами также может отражаться проницаемость бетона. Это характеристика, которая показывает приспособленность конструкции к эксплуатации при различных агрессивных условиях, например:

1. Буква «П» в маркировке говорит о том, что у изделия пониженная приспособленность.
2. Буква «Н» отображается в том случае, если приспособленность нормальная.
3. У изделий, выдерживающих сейсмическую активность до 8 баллов, будет буква «С» в маркировке.

Особенности несложных ферм в виде треугольника

Длина пролета дома влияет, каким образом будет выполнена раскладка стропил. При определении формы конструкции также учитывают наличие или отсутствие дополнительных опор в виде внутренних стен. Если у постройки их нет, а длина пролета не более 6 м, тогда монтируют простую ферму. Ведь она будет опираться исключительно на внешние стены.

Важно! В состав фермы в виде треугольника входит две стропилы. Конструкция также имеет подкосы в количестве 2 штук и затяжку.

Крыша из ферм треугольной формы Источник renovacija.lt
Если длина пролета превышает 6 м, тогда обязательно дополнительно создается опорная конструкция по центру фермы. Кроме того, монтируется еще несколько подкосов, а затяжки закрепляют посередине стропильных ног. Данное исполнение позволяет беспрепятственно передвигаться по чердачному пространству. Ведь затяжки не будут мешать движению людей.

Важно! Опорная балка, которую используют для жесткого или шарнирного соединения вертикально расположенных деталей, представляет собой ригель.

Стропильные фермы деревянные с ригельным элементом устанавливаются исключительно на стенах с высокой прочностью. Помимо этого, они обязаны быть связаны между собой балками перекрытия. Причиной такого использования ферм является действие в конструкциях распорного напряжения. Оно возникает из-за изгиба стропильных элементов в точках, где закрепляется ригель.

Как правильно выбрать форму?

Чтобы не ошибиться с выбором формы, важно обратить внимание на следующие аспекты:

• какой материал используется для изготовления кровли;
• какой угол наклона у крыши;
• есть ли перекрытия у потолка;
• специфические особенности вида соединений стропильной фермы.

Так, например, если угол наклона крыше выше 12 градусов и используется тяжелое покрытие, используется конфигурация треугольной формы.

Опоры и узлы ферм

Стропильные системы опирают не на стены дома, а на специальный брус. Он равномерно распределяет нагрузку. Поэтому она действует не точечно на стену, где с ней соприкасается каждая стропильная нога.

Специальный брус называется мауэрлатом. Он не используется при строительстве крыши, если стены дома созданы из бревен. Его функцию выполняет верхний венец. Если у дома кирпичные стены, тогда при возведении кровли обязательно монтируются подстропильные фермы. С их помощью осуществляется равномерная передача нагрузок на несущие стены здания.

В качестве таких конструкций могут использоваться фермы из металла. Ведь они обладают наибольшей прочностью.

Каждая ферма строительная состоит из узлов. Они представляют собой места, где соединяются минимум 2-а элемента. Узлы являются слабыми участками конструкций. Их обязательно собирают без зазоров. Иначе ферма не будет иметь требуемый уровень жесткости.

К узлам относится:

• места, где стропильные ноги опираются на мауэрлат;
• точки крепления дополнительных усиливающих элементов;
• места соединения двух стропил при необходимости увеличения их длины.

Вариант удлинения стропильной ноги Источник m-strana.ru
Элементы фермы соединяются между собой разными способами. Имеется возможность выполнить скользящий или жесткий узел. При создании второго варианта необходимо учитывать, что дереву свойственно расширяться и сжиматься в зависимости от погоды. Поэтому при жестком креплении деревянные элементы могут деформироваться.

При таком варианте детали намертво соединяются между собой. Из-за этого для ферм используют пиломатериал, изготовленный исключительно из высококачественной древесины. Дополнительно его обязательно обрабатывают специальными водоотталкивающими составами.

Если для жесткой состыковки использовать элементы из некачественного пиломатериала, тогда соединение может разорваться в результате деформации деталей. Такой вариант выполняют путем врубки, глубина которой не должна превышать 1/3 высоты детали. Жестко стыковаться элементы также могут путем нашивки подпорных брусков на стропильные ноги.

Несущие стены дома воспринимают все нагрузки, которые действуют на крышу. Поэтому они должны иметь усиленную конструкцию. При этом рекомендуется покрывать крышу максимально легким материалом.

Стены дома воспринимают все нагрузки, действующие на крышу Источник wixstatic.com

Важно! Скользящие узлы создают исключительно при монтаже наслонных стропильных ног.

Особенности расчета крышных ферм

Нагрузки, действующие на кровлю, обязательно учитывают, когда определяют форму и выполняют расчет деревянной фермы. Без этого не удастся создать надежную конструкцию. Нагрузки, действующие на крышу, делят условно на три категории:

1. Временные нагрузки, возникающие из-за скопления снежной массы, воздействия ветра, передвижения людей во время выполнения каких-либо работ.
2. Постоянные нагрузки, причиной появления которых является вес материалов, используемых для покрытия конструкции.
3. Особые нагрузки, включая силы, возникающие в результате движение пластов Земли.

Для расчета нагрузки от снега применяют формулу S=Sg*μ. Для определения Sg используют специальные таблицы и карты. В них указаны величины снеговой нагрузки для конкретных регионов. Они имеют условные значения. При определении коэффициента μ учитывают угол наклона конструкции.

Специальная карта для определения снеговой нагрузки в разных регионах России Источник konspekta.net

Расчет ветровой нагрузки тоже имеет свои нюансы. При ее определении учитывают:

• высоту дома;
• нормативное значение нагрузки от ветра для конкретного региона;
• место, где возводится постройка (открытая территория или участок между зданиями).

Важно! Расчет ферм должны выполнять исключительно специалисты. Ведь им хорошо известны все нюансы проектирования. Помощь профессионалов позволит избежать ошибок.

Основные требования к конструкции стропильных ферм

Конструкции стропильных и подстропильных ферм должны выполнять основные требования:

• перед началом отделки независимо от вида строительных материалов, должна быть создана прочная конструкция;
• качественное выполнение, являющееся гарантией того, что конструкция сможет выдержать постоянные или временные нагрузки;
• важно выбирать материал, обеспечивающий надежность, прочность и устойчивость.

Данные правила должны быть выполнены вне зависимости от типа строительного объекта.

Изготовление и сборка ферм

Ранее фермы из дерева для крыш в большинстве случаев изготавливали на строительной площадке. Сейчас многие домовладельцы отдают предпочтение заводским конструкциям. Их изготовление осуществляется при использовании специального оборудования. Это монтажно-прессовые устройства.

Заводские конструкции всегда собирают из элементов, которые предварительно защищают специальными составами. Такие вещества предотвращают гниение древесины. После обработки деревянные элементы также становятся неинтересны для насекомых.

Для соединения отдельных деталей ферм могут использоваться болты. Так, с их помощью закрепляются состыкованные в полдерева на коньке элементы. Для повышения жесткости дополнительно могут использоваться накладки из металла.

На заметку! Большой популярностью пользуются специальные металлические пластины, у которых с одной стороны имеются зубцы. Их применение позволяет надежно зафиксировать узел, где соединяется несколько деталей конструкции. Ведь ферма – это в строительстве крыши самый важный элемент, от которого зависит вся прочность кровли.

Применение зубчатых пластин из металла Источник tildacdn.com
Для соединения отдельных элементов также применяются гвозди. После использования их острый конец обязательно загибают. Саморезы тоже используются для сборки узлов ферм. Их нередко применяют вместе с гвоздями.

Фермы для крыш изготавливают различной конструкции. Это удается сделать благодаря современным используемым технологиям и оборудованию. Поэтому лучшим вариантом является обращение в специализированную компанию.

Особенности монтажа ферм

Во время монтажных работ обязательно учитывают определенные особенности как местности, так и самой постройки. Если установка ферм осуществляется после их предварительной сборки на земле, тогда не всегда обходятся только одной физической силой. Ведь конструкции могут иметь внушительные размеры и вес. Такие изделия устанавливаются с помощью строительной спецтехники.

Важно! Независимо от места сборки всегда предварительно выполняется расчет ферм. Этот процесс осуществляется еще на стадии проектирования дома.

Во время изготовления и монтажа учитывают следующие правила:

• Стропильные ноги всегда должны опираться на мауэрлат, который предварительно монтируют сверху несущих стен.
• Если между опорными стенами расстояние не более 6 м, тогда разрешается не закреплять дополнительные подпорки. Однако это зависит от особенностей конкретной крыши.

Ферму для пролета длиной не более 6 м можно монтировать без дополнительных подпорок Источник wixstatic.com

• Стойки устанавливаются строго вертикально. Для их фиксации используют специальные раскрепления.
• Сначала всегда монтируют промежуточные подпорки. Только после этого размещают лежни и дополнительные доски, которые используются в качестве подкладок.
• Если пролет между опорными стенами не превышает 12 м, тогда обязательно устанавливается хотя бы одна промежуточная подпорка. Когда его длина более 12 м, в этом случае подпорок должно быть минимум 2 штуки.

Ферма в строительстве – это важный несущий элемент крыши. Правильно ее построить удается только после тщательной разметки. Этот процесс удобно выполнять на земле. Поэтому в большинстве случаев изготовление и сборка ферм осуществляется возле дома или в заводских цехах. Только после этого они поднимаются и закрепляются на здании.

При этом обычно сначала выполняется их временная фиксация. Это позволяет проверить точность изготовления ферм и только потом осуществить капитальное крепление конструкций.

Монтаж системы стропил для односкатной кровли

В основном, монтаж стропильных конструкций поручают профессионалам, потому что дело это весьма важное, требующее присутствия специализированных знаний. От надежности системы стропил зависит стойкость всей крыши и сооружения, и поэтому приступать к данному делу самостоятельно не советуется.

Рассмотрим монтаж самой простой схемы устройства стропильных ферм для обычный односкатной кровли. На первой стадии нужно согласно правилам высчитать имеющуюся величину перепада стен, что можно выполнить по формуле:

Вариации обрешетки крыши.

Тут Н принимается за перепад стен, Ш – это расстояние между индивидуальными опорными поверхностями стен, tg L – это тангенс угла наклона односкатной кровли.

При производстве стропилин из древесины нужно заблаговременно отделать их с помощью специализированных антисептиков и антипиренов, что сможет помочь по максимуму обезопасить древесину от воздействия насекомых, плесени, больших температур.

На другом шаге устанавливается мауэрлат, другими словами опорные балки, у которых толщина обязана целиком отвечать толщине стены, потому что нужна твёрдая привязка, прекрасная гидрозащита системы. При монтаже нужно смотреть, чтоб балка шла строго горизонтально, после того как провели монтажные работы на плоскости нужно наметить места, где будут крепиться стропильные ноги, вырезать специализированные углубления под них.

Установка стропилин выполняется так, чтобы приготовленные фермы на тридцать сантиметров выступал за опорные балки, крепеж при этом выполняется болтами и скобками. Подпорки ставят только на случай, когда длина стропильных ног больше, чем четыре с половиной метра. Планки обрешетки навязываются сверху поставленных стропилин.

Коротко о главном

Ферма – это строительная конструкция с повышенной жесткостью. Ее производят из древесины, стали, железобетона и даже в комбинированном исполнении. Конструкция может иметь висячие и наслонные стропильные ноги. Такие изделия еще изготавливают с кривым верхним или параллельными поясами. Они могут иметь форму в виде треугольника, трапеции или прямоугольника.

В узлах конструкции стыкуется минимум 2 элемента. Часто выполняется их жесткое крепление. Скользящие узлы создаются только при монтаже наслонных стропил. Схема фермы подбирается с учетом способа соединения деталей, уклона крыши, используемого кровельного материала.

Расчет конструкций осуществляется после определения ветровой и снеговой нагрузки. Монтаж ферм из дерева на доме выполняется в основном после их сборки на земле при использовании гвоздей, саморезов, зубчатых пластин из металла.

Источник: gbi15.ru

Фермы или стропильная система? Что выгоднее

Для того чтобы выполнить защиту внутреннего пространства дома от наружных факторов, устроив на кровле последний слой покрытия, важно предусмотреть кровельный каркас – стропила, передающие нагрузку от кровельной системы на стены здания и фундамент, а также являющийся опорой для кровли.

В современном строительстве наиболее популярны такие виды стропильных каркасов, как стропильные фермы и традиционные стропильные системы. В этой статье мы рассмотрим эти конструкции подробнее и проведем их сравнение.

Проектирование кровли частного дома с учетом классической стропильной системы

• конькового прогона;
• мауэрлата;
• конструкций, придающих системе прочность и жесткость: ригелей, распорок, подкосов и стоек;
• самих стропил, висячих и/или наслонных.

Кровельная система стропил: детали

1. Мауэрлат

Мауерлат — это деревянный брус, укладываемый на арматурный пояс или прямо на каменную стену здания и является первым элементом стропильной системы. Может крепиться к закладным деталям – шпилькам, вмонтированным в армирующий пояс, или с помощью проволочных стяжек, укладываемых в толщу стен. Коттеджи из дерева не нуждаются в устройстве мауэрлата, которым служат непосредственно стены.

2. Стропила

• Висячими называют конструкцию стропил треугольной формы, имеющую опирание на стены дома в нижних точках. Нагрузки на изгиб и сжатие, испытываемые стропильными ногами, и приводящие к распиранию стен, компенсируются с помощи крепления к стропилам нижних и верхних затяжек.
• Наслонными являются такие стропила, которые опираются не только на конечную, но и на среднюю точки опоры. Такими опорами служат межкомнатные стены дома или столбчатые опоры. С помощью наслонных стропил можно выполнить каркас кровли пролетом более 6 м.

Проекты домов с многощипцовой крышей, имеющие сложные планировки, могут комбинировать эти виды кровельных каркасов.

3. Коньковые прогоны стропильной системы

4. Конструкции, обеспечивающие устойчивость кровельного каркаса

Это диагональные раскосы и стяжки, подкосы и т. д, выполняющиеся при возведении многоскатных кровель преимущественно во фронтонах.

Расположение стропил имеет шаг от 0,6 до 2 м, который зависит от вида утеплителя, кровельного покрытия, площади сечения стропильных балок, характера дождевых, ветровых и снеговых нагрузок.

Проекты крыш загородных домов: технология монтажа

Первым этапом является подготовка основания – создание армированного пояса по стенам здания для выравнивания поверхности. Это основание подвергается двойной гидроизоляции, поверх которой монтируется мауэрлат. С помощью детально прорисованных чертежей стропильной системы, основанных на расчетах, производится подсчет материалоемкости системы стропил и покрытия кровли.

Монтаж системы начинается с краев, на которых устанавливают две конструкции, связывая их коньковым прогоном между собой. Затем монтируют рядовые стропила. Соединение элементов системы между собой происходит посредством железных скоб, вырубок, гвоздей и металлических уголков. Прочность соединений обеспечивается использованием дополнительных скоб, болтов и нагелей. Элементы затяжки соединяются между собой способом в «зуб».

Проектирование крыши частного дома, предусматривающее усиленную систему

Проекты сложных крыш частных домов должны включать в себя меры по усилению каркасных конструкций. Это могут быть системы упоров и подкосов, включающие в себя шпренгельные фермы и шпренгели.

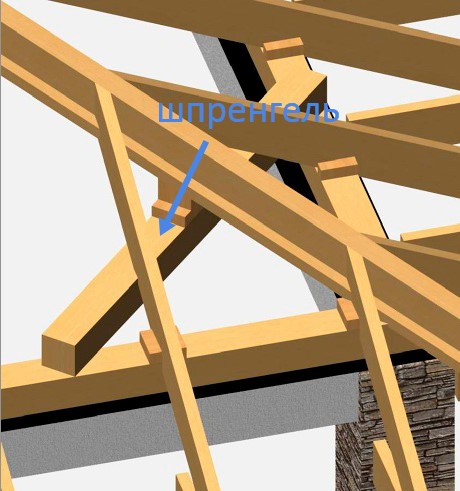

Шпренгель – это конструкция в виде бруса, являющаяся опорой для стойки, служащей основанием для диагонального стропила. Укладку шпренгеля производят на мауэрлат или угол двух наружных стен. Шпренгельные фермы применяются в целях усиления диагональных стропил в местах, значительно удаленных от углов.

Усилить стропильную систему можно конструкцией из ряда стоек, объединенных сверху поперечным брусом. Такие стойки монтируются на железобетонное перекрытие. Иной материал перекрытий определяет обязательное применение затяжек для установки стоек, равномерно распределяющих нагрузку.

То есть проекты коттеджей, крыши которых имеют сложную форму, предусматривают и сложную систему стропил, дополненную обилием деревянных элементов, в общем приводящих к удорожанию сметы на строительство.

В классическом понимании стропильная система должна выдерживать распределяемые на неё нагрузки от кровельного пирога вне зависимости от потребности в материалах. Современный подход к созданию стропильных систем поставил целью снижение материалоемкости таких конструкций и удешевления её стоимости за счет рационального перераспределения нагрузок на элементы каркаса и поиск их оптимального положения и размеров.

Проекты домов с простой крышей и сложной кровлей: тонкости современного подхода

Итак, в противовес традиционному пониманию, современные системы минимизируют потребность материалов, не снижая надежности создаваемых конструкций.

Годы изысканий в этой области увенчались изобретением новых принципов проектирования стропильных ферм и технологий их производства.

Конструкция системы стропильных ферм выполняется с помощью ребер (ферм), расположенных друг от друга на расстоянии от 60 см — 90 см , на которых набивается обрешетка, покрываемая сверху кровельным покрытием. Постановка ребер происходит на мауэрлат с последующим их креплением между собой прогонами. Устройство ветровых связей обеспечит конструкции дополнительную жесткость. Любая ферма или ребро выполнены из диагоналей и поясов единой толщины, связанных воедино посредством металлозубчатых пластин.

Выглядит система в виде решетки, имеющей основу, превосходящую по размерам высоту. Она может быть выполнена в виде полусферы или многоугольника (чаще треугольника). Предпочтение треугольной формы определяется равномерностью распределения нагрузки и устойчивостью конструкции. Перекрыть пролеты внушительного размера помогут стропильные фермы, выполненные путем соединения нескольких треугольников решетчатой связкой.

На рисунке сверху: 1 — нижний пояс фермы, 2 — мауэрлат, 3 — прогон и связь. Проектирование конструкции ферм индивидуально для строительства каждого дома.

Новые принципы создания ферм, отличные от традиционного подхода

1. Классическая система стропил имеет подкосы, затяжки, схватки и стойки, не дающие ногам стропил давить на стены и распирать их.

Современные фермы отличаются тем, что их основания, которыми выступают нижние пояса, не испытывают таких нагрузок. Основание фермы может служить одновременно и балками перекрытий и принять на себя действие растягивающих сил. Кроме этого силы сжатия и растяжения равномерно распределены по всему треугольнику фермы при помощи диагоналей. Ферма является цельным ребром жесткости. Такой подход минимизирует количество усиливающих элементов, снижает количество используемой древесины.

Эти примеры наглядно показывают преимущества ферм перед системами стропил в классическом исполнении, а также определяют их экономичность. Экономия может составить 20% и более в зависимости от ситуации.

4. Благодаря тому, что ферма является цельным ребром жесткости, их можно использовать для большепролетных конструкции (вплоть до 12 м) без дополнительных опор! В каркасном доме плоскую крышу можно реализовать только с помощью ферм.

Но стропильные фермы нельзя назвать универсальным решением, к сожалению.

Их использование имеет ряд ограничений:

• Создание каркаса из ферм выполняется с помощью профессионального программного обеспечения специалистами, прошедшими обучение работе с такими программами.
• Производят фермы в условиях завода на высокотехнологичном оборудовании.
• Только те металлозубчатые пластины, которые были закуплены у официальных поставщиков, смогут обеспечить соответствие изделий требованиям проекта.
• Совокупность этих условий приемлема не для каждой области нашей страны. Таким образом территориальное расположение производителей определяет географию использования ферм.

Дома с ломаной крышей, проекты которых предполагают сложную архитектуру кровли, иногда нецелесообразно возводить с применением ферм для кровли. Ввиду сложности формы кровли могут серьезно возрасти потребности в материалах так, что затраты на создание обычной стропильной системы и ферм будут равнозначными. Иногда же ситуация вовсе не позволяет запроектировать фермы. Именно такие ситуации идеальны для использования стропильных систем.

Как бы то ни было, если ситуация позволяет мы рекомендуем вам использовать выгодные современные решения для крыши домов! Чертежи, проекты для таких решений мы сможем разработать для вас с помощью нашей услуги «ВНЕСЕНИЕ ИЗМЕНЕНИЙ В ПРОЕКТ».

ПРИСОЕДИНЯЙТЕСЬ К НАМ В СОЦИАЛЬНЫХ СЕТЯХ
И УЗНАВАЙТЕ НОВОСТИ ПЕРВЫМИ

Источник: z500proekty.ru

Что такое ферма для односкатных крыш и как ее правильно сконструировать?

Односкатная крыша становится популярным трендом в строительстве частных домов. Прямые линии и простота конструкции отлично вписывается в такие стилевые направления как скандинавский или хай-тек.
Справиться с возведением сможет и новичок, главное, правильно рассчитать и собрать ферму для односкатной крыши. От надежности ее соединений зависит прочность, срок службы кровли, безопасность жильцов.

Нужно ответственно подойти к выбору формы, материала для фермы, учесть действующие требования нормативно-технической документации.

Что это такое?

Стропильной фермой называют соединенные между собой элементы, которые выступают опорой для одного или нескольких скатов кровли.
Назначение конструкции – равномерное распределение нагрузки, которой подвержена крыша, стены постройки.

Чтобы получить такую жесткую конструкцию используют пиломатериал или металл. Причем элементы из древесины чаще применяются в малоэтажном строительстве жилых домов, дач, хозпостроек для домашних животных. Ферма из металла практикуется при сборке складских ангаров, навесов, беседок, гаражей, теплиц.

Ключевые требования к устройству

Прежде чем приступить к возведению фермы для односкатной крыши важно ознакомиться и учесть в расчетах данные из нормативной документации СНиП 2.01.07-85, СНиП II-23-81. Правильно выбрать форму, размеры конструкции.

Нужно точно определить:

• оптимальный угол наклона ската;
• виды, степень нагрузки на крышу;
• материал, способ соединения элементов конструкции;
• тип кровельного материала;
• необходимо или нет потолочное перекрытие.

Важными факторами станут климатические особенности региона, место расположения постройки.

При наличии затруднений в поиске исходных данных по конкретному региону, правильности проведенных расчетов стоит воспользоваться одним из вариантов строительных онлайн калькуляторов. Этот электронный помощник пригодится новичкам и опытным строителям.

Мансардная ферма с высоким положением затяжки и не формирующая перекрытие

Изломанные скаты образуют два угла наклона – пологий и крутой, что характерно для обустройства просторной мансарды. Отсутствует «глухая» зона. Конструктивная особенность фермы, это висячие стропила, за счет чего фермы опираются через угловые подкосы на продольные стены с закрепленным мауэрлатом. Сложная шпренгельная система в верхней части (стоек и подкосов, формирующих треугольники), требующая точного расчета распределения напряжения и нагрузки. Высокое положение затяжки, соединяющей стропильные ноги, обуславливает высокие требования к креплениям и к мощности самой затяжки, поскольку она снижает распирающее усилие стропил.

Конструктивные особенности

Любая ферма для крыши состоит из ряда элементов, соединенных между собой. Среди основных:

1. Верхний пояс.
2. Нижний пояс.
3. Решетки. Размещаются между верхним и нижним поясом. Служат усилением конструкции.
4. Стойки. Они же ребра жесткости, которые фиксируются под прямым углом к верхнему и нижнему поясу.
5. Раскосы. Также добавляют ферме жесткости. Монтируются к поверхности под углом. Один из видов раскосов – шпренгеля.
6. Узел. Так принято называть точку, где сходятся несколько ребер.
7. Панель – расстояние между расположенными рядом узлами.
8. Пролет. Часть фермы между опорами (стойками).

Успешный опыт строительства показывает, что чем больше решеток стоит на каждом пролете фермы, тем прочнее выйдет крыша.

Если сборка деревянной фермы производится сразу сверху здания, то металлическую ферму лучше изготовить и собрать согласно разработанному чертежу на земле, а потом вместе с помощниками поднять наверх.

В зависимости от формы, сложности конструкции в частном строительстве применяются такие виды ферм:

1. Треугольные. Простая форма позволяет собрать ферму быстро, нет необходимости в сложных расчетах. Применяются при возведении крыш под большим углом, навесов. Обеспечивают хорошее естественное освещение подкровельного пространства. Толщина металла, дерева для обустройства подбирается с учетом веса кровельного материала. При сварке металлических деталей придется потрудиться, чтобы получить острые углы на опорах.
2. Полигональные. Изготавливаются из профильных труб. Применение – крыша складских помещений, ангаров. Пролеты получаются больших размеров. Сварка деталей требует серьезных навыков. Плюс – экономный расход металла.
3. С параллельными поясами. Отличный вариант прочной фермы. Удобно собирать из металла. Все элементы повторяются. Количество стыков минимально. Такую конструкцию получиться сварить и своими силами.
4. Трапециевидная с опорой на стойки. Будет оптимальным решением, когда необходимо надежно зафиксировать постройку. Имеет по бокам раскосы.

Форма фермы напрямую взаимосвязана с видом кровельного покрытия. Для плоской односкатной крыши, покрытой рубероидом или ондулином, лучше всего выбрать трапециевидную или прямоугольную ферму. Под кровлю с крутым скатом, где будет настилаться металлочерепица, профнастил лучше выбрать треугольную ферму.

Выделяют 3 варианта возведения фермы, с учетом наклона крыши:

• 6-15 градусов;
• 15-20 градусов;
• 22-35 градусов.

С наклоном до 15 градусов односкатную крышу лучше делать с фермой трапециевидной формы. При этом чем меньше будет вес кровли, тем выше должна быть ферма. При большем показателе наклона применяются более сложные конструкции стропильных систем.

Деревянный навес для хранения двух автомобилей своими руками

У меня есть загородный участок, на котором построен коттедж из бруса, и я захотел сделать открытый навес для парковки двух автомобилей. Для этого отвёл площадку на въезде размером 8х8 м. Площадка под парковку замощена брусчаткой, делать размеры меньше — неудобно, т.к. машины должны въезжать под углом 90 градусов. Промежуточных опор нет. В итоге мне нужно перекрыть расстояние свыше 7 метров деревом. Поэтому я решил сделать фермы из досок сечением 15х5 см и вот, что из этого получилось.

По фото видно, что деревянные фермы не выглядят чрезмерно массивно и украшают участок.

Но при этом выдерживают снеговую нагрузку для МО.

Теперь расскажем, как пользователь пришел к данному конструктиву. По словам ДохтуР13, перед началом строительства он перебрал множество вариантов как перекрыть большой пролёт деревом, если стандартная длина пиломатериала 6 м. Также он консультировался на портале, и многие ему предлагали, при таких размерах площадки под автомобили, не связываться с досками, а построить навес из металла.

У меня деревянный дом с двускатной крышей, поэтому и навес, чтобы выдержать всё в едином архитектурном стиле, тоже должен быть деревянным с простой двускаткой. Кроме этого, я уже работал с древесиной и купил для этого весь необходимый инструмент. Ставить на деревянные опорные столбы сечением 15х15 см навес из металла тоже не хотел. Остановился на деревянных фермах, с помощью которых можно перекрыть большой пролёт. Осталось просчитать несущую нагрузку и выбрать конструктив, т.к. фермы открыты и являются дизайнерским элементом навеса.

Выбор материалов

По стандарту применяется древесина твердых пород либо металл в виде профильных труб разного сечения. Довольно популярны комбинированные типы стропильных систем. Разберем особенности, плюсы и минусы каждого из материалов подробнее.

Дерево

Популярное сырье в малоэтажном строительстве. Наиболее востребованы обрезные доски, брус хвойных пород. Причины тому – низкая цена, простота обработки, подгонки.

Допустимо применять 2 типа древесины:

1. Клееный брус. Получается путем склеивания нескольких досок между собой в заводских условиях. Стоит дорого. Но даже со временем не трескается, не дает усадки. Показатель влажности колеблется от 8% до 12 %.
2. Доски, брус естественной влажности. Стоит дешево. Но зачастую, высыхая, начинает деформироваться, давать усадку или трескаться.

К преимуществам возведения стропильной системы из дерева стоит отнести:

• доступность сырья;
• низкая цена;
• экологическая безопасность;
• удобство, легкость обработки (резка, сверление, подгонка размеров);
• самобытный внешний вид (отлично впишется в стиль кантри, фахверк, шале);
• возможность сборки своими силами.

Есть у такой конструкции и недостатки:

• ограниченный срок эксплуатации;
• необходимость периодического ухода;
• поддерживает процесс горения.

Для продления срока службы пиломатериалов их в обязательном порядке перед началом монтажа пропитывают антисептиками (от влаги, насекомых), антипиренами (для защиты от огня).
Установка стропильных элементов из дерева подразумевает точность расчетов, благодаря которым будет исключен риск провисания бруса под весом крыши.

Для этого важно продумать размещение поперечных балок либо распорок, поместить средний прогон из толстого куска бруса поперек идущим стропилам. Деревянные элементы могут соединяться между собой способом врубка или металлическими крепежами (болты, анкера, шпонки, гвозди).

Для экономии времени и продления срока службы фермы для односкатной крыши популярной практикой стало использование деревянных и металлических элементов.

Открытые фермы применяются при возведении промышленных зданий, складов. В частном строительстве стропильную систему делают закрытой, обшивают потолочными материалами.

Для строений больших размеров, где длина пролета может превышать 16 м, дерево в качестве материала для фермы не применяется. Только металлические стойки обеспечат прочность и надежность узлов конструкции.

Профильные трубы из металла

Для изготовления ферм применяются профильные трубы квадратного либо прямоугольного сечения. Выбор диаметра, толщины стенок металлопрофиля зависит от размеров постройки, нагрузки.

При подборе габаритов профильных труб стоит учесть такие моменты:

1. Для небольших зданий хватит труб длиной до 4,5 м размерами 40*20*2 мм.
2. Когда нужно собрать ферму длиной от 5 м, то размеры профиля должны быть 40*40*2 мм.
3. Если это крыша большого дома, офиса, производственного цеха, то габариты профильных труб для фермы должны быть 40*60*3 мм.

Для самостоятельного изготовления ферм лучше брать трубы квадратного сечения толщиной от 3 до 5 мм. С ними будет проще работать.

Основные преимущества металлического каркаса для кровли:

1. Имеет высокую несущую способность, за счет чего не деформируется под действием больших нагрузок.
2. Возможность использования любого типа кровельного материала.
3. В отличие от дерева металл не горит, не подвержен гниению.
4. Создание сложных по конструкции каркасов без риска потери прочности.
5. Длительный срок службы.
6. Не нуждаются в периодическом уходе.
7. Готовые металлические фермы имеют небольшой вес.
8. Доступная цена металлопрофиля.
9. Изготовление каркасов нестандартных форм.
10. Экономный расход материала.

От правильного выбора толщины металлопрофиля зависит жесткость и устойчивость всего каркаса. Попытка сэкономить в этом случае не оправдана.

Типы навесных строений

Навесы из профтрубы классифицируют по типу опорной и стропильной систем.

Тип опорной системы зависит от места расположения навеса относительно других строений. Разделяют пристроенные, консольные и отдельностоящие конструкции.

Рекомендуем ознакомиться: Воздуховоды из оцинкованной стали, их виды и применение

Так как крыша – основная часть навесной конструкции, сложность возведения навеса зависит именно от формы кровли.

По типу стропильной системы выделяют одно– и двускатные, арочные и шатровые навесы.

Тип навеса	Особенности конструкции	Особенности монтажа
односкатный	одна сторона опорной системы выше другой, если навес отдельно стоящий, у консольных и пристроенных навесов верхние концы стропильных ног крепятся к стене, нижние опираются на подвес или опору	самый простой в исполнении тип навеса, не требующий проведения сложных расчётов и наличия специального оборудования, подходит любой кровельный материал, для монтажа навеса над большой площадкой стропильную систему собирают на основе ферм в виде прямоугольного треугольника
двускатный

Выбор формы кровли

Помимо односкатного типа в частном строительстве спросом пользуются и другие формы крыши:

• купольная;
• шатровая;
• арочная;
• двускатная.

Односкатная крыша – простая конструкция, что позволяет строить ее своими силами. Выбирая в качестве материала металл, каркас будет состоять из таких элементов:

• верхний пояс;
• нижний пояс;
• стойки;
• раскосы;
• шпренгели (раскосы);
• крепежные детали (клепки, косынки, сварные швы).

Приобретает популярность односкатка под небольшие дачные постройки, гараж, летнюю кухню с фермой вида полонсо. Это треугольный каркас, где нижний пояс делают приподнятым, ломаным.

Односкатная крыша своими руками: подробный разбор востребованных вариантов строительства

Крыши с одним скатом редко водружают над малоэтажными жилыми домами. Правда, их незатейливая форма и простота линий весьма привлекательны для приверженцев стиля хай-тек. Однако пока подобные явления не слишком прочно внедрились в отечественный ландшафт. Односкатные кровельные конструкции чаще возводят над гаражами, компактными дачами, верандами, бытовками.

Для оптимального результата нужно знать, каким образом сооружается односкатная крыша своими руками, что следует предусмотреть и какие этапы работ предстоит провести.

Виды нагрузок и нюансы проведения расчетов

Для точного расчета параметров фермы односкатной крыши нужно учесть воздействие на нее разных типов нагрузок:

1. Постоянная. Сюда относят вес самой кровельной конструкции, дымоход, телевизионные антенны.
2. Временная. Воздействие снега, ветра и другого внешнего воздействия.
3. Особая. Учитывается в исключительных случаях. К примеру, когда постройка находится на сейсмическом участке, вблизи вулкана.

Определение ветровой нагрузки предусматривает учет таких факторов:

• высота постройки;
• преобладающее направление ветра в определенном регионе;
• плотно застроенная местность или открытая местность.

Для вычисления снеговой нагрузки потребуется знать вес снега на 1 кв. метр кровли. Данные берутся из специальной таблицы по каждому конкретному региону. Эти цифры умножают на поправочный коэффициент (зависит от угла наклона ската).
При возведении односкатной крыши для частного дома чаще всего выбирается треугольная стропильная ферма, где стропила идут под наклоном.

Для расчета высоты треугольной фермы используют такую формулу:

1/5*L, где L – длина одного пролета каркаса.

Ферма-треугольник возводится под углом от 35 до 50 градусов. Оптимальный показатель – 45 градусов. Высоту прямоугольной фермы получают, умножив 1/6*L.

Для расчетов больших металлических ферм с длиной пролета от 30 м важен еще такой параметр как строительный подъем.

Особенности определения параметров деревянных конструкций:

• При пролете до 4,5 м используются цельные стропила с рекомендуемым сечением 50х150 мм при шаге 0,6 м, 75х175 мм при шаге 1,1 м.
• При пролете до 6 м. При большом уклоне нужно стыковать стропила по длине и использовать подкосы. Рекомендуемое сечение 50х200 мм при шаге 0,6 м, 100х200 мм при шаге 1,1 м.
• При пролете больше 6 м. Здесь все стропила будут составными, понадобятся промежуточные стойки для перераспределения на себя части нагрузки и уменьшения провисание балки. Сечение будет как и для длины пролета до 6 м.

Для определения размеров металлоконструкции следуют следующим данным:

• при ширине до 4,5 м — размер изделий 40*20*2 мм;
• при ширине 4,5 — 5,5 м – размер изделий 40*40*2 мм;
• при ширине более 5,5 м — размер изделий 40*40*3 мм либо 60*30*2 мм.

При расчете шага нужно учитывать, что максимальное расстояние от одной опоры до другой равно 1,7 м. При нарушении этого параметра прочность и надежность конструкции будет под вопросом.
Для упрощения проведения расчетов лучше воспользоваться строительным онлайн калькулятором, который уже содержит табличные данные по каждому региону.

Остается только ввести исходную длину, ширину постройки, диаметр, толщину используемых труб для фермы и другие параметры.

Пример для кровли с длиной пролета 6 м

В качестве примера разберем особенности расчета металлической фермы для навеса 4*6 м.

1. Материал – металлопрофиль квадратного сечения 3*3 см с толщиной стенок 1,2 мм.
2. В схеме устройства длина нижнего прогона будет 3,1 м, верхнего – 3,9 м.
3. Со стороны узкой перпендикулярной части каркаса выставляются вертикальные опоры высотой 0,6 м.

Для усиления каркаса необходимо приварить треугольником перемычки косого типа. Допустимо использовать более тонкий профиль. Для 6 м пролета потребуется 5 перемычек. Размещают их с одинаковым шагом. Перемычки можно укрепить распорками, выставив их под прямым углом. Для распорок хватит профиля 20*20 мм, шаг между распорками 0,5 м.

Изготовление навеса для легковых автомобилей из деревянных ферм

После определения конструктива ферм из дерева, ДохтуР13 приступил к строительству навеса для автомобилей.

Процесс разбили на ряд последовательных шагов:

Стены поднимали с помощью пятерых рабочих.

2. Из оставшихся после строительства дома деревянных поддонов сделали стапель-шаблон, на котором собрали первую ферму — образец для изготовления шести остальных.

На одну ферму ушло 6 досок 145х45, и оставались два остатка по 0.5 метра.

3. Разобрав мастер-ферму, пользователь напилил на её основе заготовки и приступил к сборке всех деревянных ферм.

Первичная сборка шла на «глухарях» 6х120 мм и ершеных гвоздях на 90 мм. Конечная — на шпильки диаметром 12 мм.

4. Фермы из дерева как следует покрасили.

Доски нарезались на торцовочной пиле.

Также покрасили брусовый каркас навеса.

5. Затем приступили к монтажу ферм.

Фермы ставили вручную с помощью четырех человек. Делали это так: брали деревянную ферму, переворачивали ее вверх «ногами». Закидывали сперва одну «ногу», потом другую. И в перевернутом виде выставляли по месту. Так проще, потому что центр тяжести внизу.

Потом с помощью доски поднимали конек фермы и временно крепили её на 120-е уголки.

Производство

Что касается металлических ферм, то строительный опыт показывает, что гораздо проще и быстрее заказать набор необходимых элементов каркаса для крыши на заводе, предоставив ранее разработанный чертеж.

Изготавливать детали для каркаса самостоятельно требует опыта, грамотной подготовки к процессу, что под силу не каждому хозяину частного дома.

При изготовлении деревянных конструкций их предварительно обрабатывают спецсоставами, предупреждающими гниение и поражение насекомыми.

Если же и вовсе нет времени заниматься проектированием, установкой каркаса, то можно заказать монтаж крыши под ключ у строительной компании.

Видео описание

В видео приведён пример расчёта металлической фермы:

Выбор типа опорных решёток

Расположение внутренних опор подбирается таким образом, чтобы они выдерживали необходимые нагрузки. При этом нужно принимать во внимание форму потолка, вид и геометрию крыши. В качестве калькулятора фермы из профильной трубы можно воспользоваться специальным приложением.

Нужно обеспечить такую систему расположения решёток, чтобы напряжение, действующее на неё было сосредоточена в тех местах, где находятся опоры. Если это удастся сделать, то в металлической ферме будут отсутствовать изгибающие напряжения.

Если об этом не позаботиться, то изгибающая сила станет дополнительной нагрузкой для металлической конструкции и существенно снизит её прочность и надёжность. Чтобы преодолеть такие сложности, придётся использовать опоры, имеющие более крупное сечение.

Фермы с большими пролётами Источник itd2.mycdn.me

Этап проведения расчётов напряжений

После того, как были определены детали проекта, необходимо рассчитать напряжения, возникающие при эксплуатации металлической фермы выбранной конструкции. Итогом такого рассмотрения будет правильно подобранная конфигурация системы внутренних решёток.

Как усилить каркас?

Для деревянных ферм крепят вспомогательные связки из досок, которые располагают в одной плоскости со средней опорой. Это укрепит нижний и верхний пояс каркаса.
При разработке проекта металлического каркаса нужно добиться, чтобы нагрузка приходилась на узлы.

В этом случае верхний и нижний пояс, раскосы будут только сжиматься либо растягиваться. Это позволит взять детали меньшего сечения и сэкономить денежные средства.

Очень удобно собрать ферму на шарнирах при условии, что нее будет действовать равномерно распределенная нагрузка.

Проекты

Прежде чем сооружать навес на даче, нужно сделать детальный чертеж и просчитать элементы крепежа и их стоимость (то есть создать проект), это поможет создать надежное укрытие и сэкономит деньги.

Что включает в себя такой проект: количество несущих опор и размер всех составляющих навеса, чертежи каркаса, расчет сопротивления ветру и нагрузки снега, приблизительную смету.

Поскольку будущая защитная крыша будет предназначена для автомобиля, то при проектировании следует учесть некоторые нюансы:

размер навеса должен быть больше размера самого авто, это позволит свободно парковаться и выходить с машины; монтировать каркас следует так, чтобы на протяжении всего дня солнечные лучи не попадали внутрь; важно обеспечить широкий и удобный подъезд к навесу.

Впрочем, не каждый человек сможет самостоятельно спроектировать и произвести нужные расчеты, в таком случае всегда можно пригласить специалиста. Он поможет с проектом навеса.

Монтаж

Порядок крепежа, сборки каркаса из разных материалов отличаются. Рассмотрим каждый из них по отдельности.

Металлической

1. Подготовка ферм. Собирать и сваривать элементы между собой лучше на земле.
2. Крепеж вертикальных стоек каркаса. Вертикальность установки проверяется отвесом.
3. К стойкам привариваются трубы в горизонтальном положении. Все сварочные швы зачищаются.
4. Ферма поднимается наверх. Одному этого сделать не выйдет, поэтому придется привлекать помощников.

Готовый каркас обезжиривается, обрабатывается антикоррозийным составом и красится в нужный цвет.

Для удобства сборки на земле лучше предусмотреть специальные опорные мостики, что будут шире, чем каркас. На них сваривать элементы конструкции будет проще.

Деревянной

Порядок монтажа проводится в следующем порядке:

1. Пропитывают деревянные элементы защитным средством – антисептиком.
2. Производят крепеж мауэрлата. Его толщина равна толщине опорных стенок. Мауэрлат гидроизолируют, крепят четко горизонтально.
3. На мауэрлате делают отметки, где будут монтироваться стропила. Выпиливаются под них проемы.
4. Если пролеты будут большой длины, то потребуется по длине сращивать стропила, усиливая их металлическими уголками или пластинами.
5. Фермы крепят так, чтобы был выступ минимум на 30 см за пределы мауэрлата. Фиксация проводится болтами, металлическими скобами.
6. Выставляются подпорки. Они нужны в случае, когда длина стропил свыше 4,5 м.
7. Набиваются планки обрешетки.
8. Изнутри каркаса монтируется потолочное перекрытие. Утепление подкровельного пространства, если это предусмотрено проектом.

Красивые примеры

Выбирая односкатный навес для автомобиля, многие хотят не только практичности, но и оригинальности. Почерпнуть идеи можно из интернета или специальной литературы, а можно воплотить в жизнь свои замыслы.

Можно подсветить навес дополнительными фонариками, или повесить яркие кашпо с цветами.

Если это деревянный навес, то стойки или отдельные элементы можно украсить резьбой. Особо актуальным такой стиль будет на даче, создаст вид милого деревенского домика.

Эффектно также выглядят навесы с абсолютно прозрачной крышей. Для этого используют прозрачный поликарбонат.

А металлические каркасы хорошо смотрятся с дополнительной ковкой.

Каким бы ни был навес, все отмечают его практичность. Это недорогая и качественная альтернатива гаражу.

Как сделать односкатный навес для авто своими руками, смотрите в следующем видео.

Источник: xn--80adbvjvcfbmmi9l.xn--p1ai

Стропильная ферма: классификация, выбор схемы, расчет, изготовление и монтаж

Односкатная крыша становится популярным трендом в строительстве частных домов. Прямые линии и простота конструкции отлично вписывается в такие стилевые направления как скандинавский или хай-тек.
Справиться с возведением сможет и новичок, главное, правильно рассчитать и собрать ферму для односкатной крыши. От надежности ее соединений зависит прочность, срок службы кровли, безопасность жильцов.

Нужно ответственно подойти к выбору формы, материала для фермы, учесть действующие требования нормативно-технической документации.

Общие сведения

Крыша без прочного каркаса не может обладать высокой надежностью. Именно наличие фермы обеспечивает необходимую надежность. При строительстве крыши могут создаваться стропильные, и даже подстропильны и. От их качества напрямую зависит прочность кровли. Конструкции обязаны обладать устойчивостью к воздействию ветра, снега и других осадков. Они должны выдерживать вес покрывного материала кровли.

Итак, что такое ферма в строительстве – это жесткая конструкция, которая создается во время монтажа кровли со скатами. После ее возведения нагрузка с крыши равномерно распределяется по опорным стенам.

Ранее фермы из пиломатериала повсеместно использовались при строительстве мостовых конструкций. Однако на древесину отрицательно воздействуют осадки. Кроме того, ее повреждают различные насекомые даже после обработки специальными пропитывающими составами. Поэтому такие конструкции из древесины сейчас используют только при строительстве крыш. Из них формируют основания.

На заметку! При возведении частных домов иногда деревянная ферма еще может применяться в качестве балки межэтажного перекрытия.

Пример деревянной фермы-балки Источник goldkryshi.ru

Перекрыть цоколь 8х12 без подпорок

Планируется подвал (цокольный этаж) размерами 8м на 12м. Есть желание устроить в нём гараж 8м на 8м без использования подпорок.

Над цоколем — два этажа каркасного жилого дома.

Возможно ли такое осуществить (перекрыть 8х8 без подпорок)? И если возможно, то как?

Хочется услышать авторитетные мнения матёрых специалистов.

1. видел плиты перекрытия 9 метровые. думаю и 8 найти можно. 2. прогон(неуверен что бывают стандартные на 8 метров) + стандартные плиты. 3. монолит. 4. деревянные фермы+деревянное перекрытие.

зы: но лучше всего поставить 1 колонну в центре. конечно не есть хорошо, но может как нибудь.

Плиты ПБ/ППС делают до 16 метров с шагом 10 см. Из дерева — фермы, коробчатые балки, но тут уже думать надо.

Плиты по 8м существуют, но не хотелось бы их использовать, т.к. возможны проблемы с доставкой на место и нужен кран.

Монолит. Какая должна быть толщина? Нужны ли какие-нибудь рёбра жёсткости вроде балок? Может знаете, где можно найти информацию по рассчёту таких перекрытий.

Про фермы сейчас поищу, поизучаю информацию.

Пока рабочая версия — всё же делать ж/б балки через метр (блин, 42см высотой — это ж о-го-го! столько места зря пропадать будет!).

Хм. Про фермы не так-то просто инфу найти, как оказалось.

А может попробовать по металическим двухтавровым балкам, только просчитать нагрузку и прогиб балок. Но помоему такой вариант реален главное правильно подобрать балки и расстояние между ними при такой длинна пролета.

На счёт металлических балок, меня отпугивает то, что в таблицах, которые мне попадались, приводят длины пролётов до 6 метров.

А вот ещё такой вариант:

Классификация ферм

В первую очередь фермы классифицируются по назначению. Их конструкция может включать наслонные или висячие стропила. Первый вариант представляет собой распорные конструкции. Наслонные стропила позволяют сформировать перекрытия длиной максимум 18 м.

Фермы с висячими элементами включают несколько узлов. Поэтому конструкции могут иметь разные исполнение. Их даже создают ассиметричными. При возможности лучше в качестве основания для крыши применять именно фермы, у которых висячие стропила. Если же конструкция будет иметь существенную длину, тогда обязательно монтируют дополнительные распорки, которые позволят сделать более прочную крышу.

Перечисленные виды ферм отличаются друг от друга не только стропилами. Они также изготавливаются разной формы. Другими словами, конструкции отличаются друг от друга очертанием поясов, на которых закрепляются все остальные элементы крыши.

Фермы изготавливают разной формы с учетом особенностей определенной крыши Источник upload.wikimedia.org

Различаются фермы по форме следующим образом:

1. Фермы, у которых пояса параллельны между собой. Такие конструкции часто используются в качестве межэтажных перекрытий. Их также применяют, когда выполняют строительство крыш, у которых маленький угол ската.
2. Фермы треугольной формы. Эти конструкции создают для частных малоэтажных построек. Каркас таких ферм состоит из нескольких треугольников. Они часто соединяются между собой деревянными брусками.
3. Фермы трапециевидной формы или с кривым верхним поясом. Они редко используются во время возведения крыш, потому что отличаются сложной конструкцией.
4. Прямоугольные фермы. Их создают, когда необходимо построить кровлю с незначительным уклоном.

Все виды ферм в строительстве обеспечивают необходимый запас прочности крыши. Однако его формирование осуществляется с учетом длины конструкции. Если крыша короткая, тогда в основном создают конструкции треугольной формы. Трапециевидная ферма – это сложный вариант. Он может создаваться при строительстве, например, длинных и несимметричных крыш.

Часто при возведении домов приходится импровизировать и изготавливать нестандартные конструкции.

Фермы для крыш могут иметь самые разные очертания поясов Источник enerstal.ru

Смотрите также: Каталог компаний, что специализируются на кровельных работах

Как правильно сделать стропила для крыши

Необходимо учитывать специфику кровельного материала при определении крутизны будущей крыши и расчете угла наклона скатов. В таблице приведены усредненные значения веса покрытия. Уклон крыши представлен в виде выражения, где первая часть — высота конька, а вторая часть — величина половины пролета.

Материал скатной кровли	Уклон крыши	Масса 1м2
Волнистые а/ц листы среднего профиля	от 1 : 10 до 1 : 2	11
Волнистые а/ц листы усиленного профиля	от 1 : 5 до 1 : 1	13
Волнистые целлюлозно-битумные листы	от 1 : 10 и более	6
Мягкая (гибкая черепица)	от 1 : 10 и более	9 — 15
Оцинкованая жесть с одинарными фальцами	от 1 : 4 и более	3 — 6,5
Оцинкованая жесть с двойными фальцами	от 1 : 5 и более	3 — 6,5
Керамическая черепица	от 1 : 5 до 1 : 0,5	50 — 60
Цементная черепица	от 1 : 5 до 1 : 0,5	45 — 70
Металлочерепица	от 1 : 5 и более	5

Также немаловажно расчитать расстояние между стропильными ногами, а также размер сечения стропил. Так как нагрузка на стропила зависит от расстояния между ними, перед приобретением досок следует учитывать решить: будет ли выгоднее установить стропильные ноги меньшего сечения, но часто, или же использовать стропила толстого сечения, но устанавливать их реже друг от друга.

Шаг установки стропил	Длина стропильного элемента, м
0,6	3,0	3,5	4,0	4,5	5,0	5,5	6,0
0,9	40х50	40х175	50х105	50х150	50х175	50х200	50х20
1,1	50х150	50х175	50х200	75х175	75х175	75х200	75х200
1,4	75х150	75х175	75х200	75х200	75х200	100х200	100х200
1,75	75х150	75х200	75х200	100х200	100х200	100х250	100х250
2,15	100х150	100х175	100х200	100х200	100х250	100х250	—

Для двухскатной стропильной системы используются пиломатериалы следующих размеров:

Элемент стропильной системы	Сечение, см
Стропильная нога, затяжка	10х15 — 10х20 или 5х15 — 5х20
Мауэрлат	10х10 — 15х15
Прогон и подкос	5х15 — 5х20
Стойка	10х10 — 10х15
Лежень	5х10 — 10х15
Обрешетка крыши	2х10 — 2,5х15

Подробнее узнать о стропильных системах можно из этого видео:

Материалы изготовления

Дерево является не единственным материалом, из которого изготавливают фермы. Их еще создают из стали. Ведь металлические конструкции тоже часто используют в частном домостроении, когда крышу покрывают листовым прокатом.

Стальные фермы стропильные изготавливают не только на месте строительства дома, но и в заводских условиях. Предприятия выпускают конструкции с унифицированными размерами. Длина таких конструкций составляет 18, 24, 30 и 36 м.

Металлические фермы создаются из стальных уголков и профилированных труб с прямоугольным и квадратным сечением. Все элементы свариваются между собой. Для их изготовления также используют тавровые широкополочные балки. Специалисты считают такие конструкции оптимальным решением, которое отличается высокой надежностью.

На заметку! При большой длине пролетов могут даже применяться железобетонные фермы. Эта разновидность решетчатых конструкций в основном используется при строительстве одноэтажных построек.

Железобетонные фермы-балки перекрытия Источник ointeres.ru
Производители выпускают железобетонные фермы для крыш с небольшим уклоном. Изготавливаются также треугольные безраскосные конструкции и сегментные раскосные изделия. Железобетонные фермы обладают высокой прочностью и большим весом. Поэтому при их монтаже всегда используют строительную спецтехнику.

Несмотря на возможность использования металлических и железобетонных конструкций, чаще все-таки применяют деревянные фермы перекрытия при строительстве частных домов. В основном их изготавливают из брусьев. Если на конструкцию воздействуют большие нагрузки в вертикальном направлении, тогда она может быть создана из широкой доски. Конкретный материал для изготовления фермы выбирается в зависимости от выделенного бюджета на строительство и требуемой прочности итогового изделия.

Существуют также и другие варианты ферм:

• Комбинированные конструкции со стальным основанием и деревянными другими частями, использующиеся для закрепления очень тяжелых элементов. Применение двух разных материалов позволяет снизить общий вес фермы. При этом ее прочность остается на прежнем уровне.

Фермы из дерева и с основанием из металла Источник newvilla.ru

• Конструкции из фанерных труб, которые отличаются маленьким весом. Они даже легче изделий из досок. Однако фермы из фанерных труб не отличаются высокой прочностью.
• Конструкции из стеклопластика и дерева – очень редкий вариант. Однако его преимуществом является небольшой вес и высокие прочностные характеристики.

Любая ферма – строительная конструкция, использование которой позволяет не устанавливать дополнительные опоры, если перекрывается большой пролет. Ведь такое изделие обладает высокой жесткостью, прочностью и надежностью. Если конструкция изготавливается из дерева, тогда ее сборку можно осуществить на земле, а потом поднять на нужный уровень дома даже без использования спецтехники.

Кроме того, фермы не прогибаются. Их несущественную деформацию можно определить, если воспользоваться специальным инструментом. Помимо этого, внутри конструкций удобно прокладывать инженерные коммуникации дома.

Инженерные коммуникации частной постройки внутри фермы Источник fdak.ru

Важно! Ферма – конструкция, которая всегда должна изготавливаться с высокой точностью. Исключительно так удастся обеспечить прочную основу для крыши. Поэтому рекомендуется обращаться за помощью к профессионалам, хорошо знающим все тонкости создания таких конструкций.

Сечение балочных перекрытий

На прочность перекрытия также влияет сечение балки. По типу сечения включают следующие виды пиломатериалов:

• прямоугольные;
• квадратные;
• круглые;
• овальные;
• двутавровые.

Самые распространённые – балочные перекрытия прямоугольного сечения. Их легко устанавливать и такие балки будут служить лагами для обустройства полов. При монтаже прямоугольных балок их устанавливают вертикально широкой частью, так как с увеличением высоты повышается прочность конструкции.

Для чердачных перекрытий часто используют круглые балки или оцилиндрованные брёвна. Такие балки имеют хорошую прочность и устойчивость на прогиб.

Наиболее крепкие и функциональные – двутавровые балки перекрытия.

Выбор схемы фермы

Обычно форма фермы выбирается еще на стадии проектирования дома. Во время решения этого вопроса учитывают:

• уклон крыши;
• способ соединения отдельных элементов конструкции;
• используемый покрывной кровельный материал;
• наличие или отсутствие в доме потолочного перекрытия между этажом и чердачным пространством.

Так, если выполняется строительство постройки с плоской кровлей, которая будет отделываться легкими рулонными материалами, тогда чаще создают или монтируют заводские прямоугольные или трапециевидные конструкции. Треугольная ферма в нужном количестве устанавливается, когда необходимо возвести крышу с крутыми скатами. При этом для ее покрытия можно будет использовать тяжелые покрывные материалы.

Фермы, у которых треугольная форма, используются для крутых крыш Источник glavstroy365.ru

Важно! Высота прямоугольной фермы определяется по формуле 1/6*L, В ней L – это длина изделия. При вычислении этого же параметра у конструкции с треугольной формой используют 1/5*L.

Треугольные изделия очень часто применяются при возведении частных жилых построек. Такие фермы позволяют построить скатные крыши. При этом они могут иметь различные углы наклона.

На заметку! Ферма будет обладать максимальной надежностью, если ее нижний и верхний пояс укрепить дополнительными связями. Для этого используют доски, которые закрепляются в одной плоскости со средним опорным элементом.

Ключевые требования к устройству

Прежде чем приступить к возведению фермы для односкатной крыши важно ознакомиться и учесть в расчетах данные из нормативной документации СНиП 2.01.07-85, СНиП II-23-81. Правильно выбрать форму, размеры конструкции.

Нужно точно определить:

• оптимальный угол наклона ската;
• виды, степень нагрузки на крышу;
• материал, способ соединения элементов конструкции;
• тип кровельного материала;
• необходимо или нет потолочное перекрытие.

Важными факторами станут климатические особенности региона, место расположения постройки.

При наличии затруднений в поиске исходных данных по конкретному региону, правильности проведенных расчетов стоит воспользоваться одним из вариантов строительных онлайн калькуляторов. Этот электронный помощник пригодится новичкам и опытным строителям.

Особенности несложных ферм в виде треугольника

Длина пролета дома влияет, каким образом будет выполнена раскладка стропил. При определении формы конструкции также учитывают наличие или отсутствие дополнительных опор в виде внутренних стен. Если у постройки их нет, а длина пролета не более 6 м, тогда монтируют простую ферму. Ведь она будет опираться исключительно на внешние стены.

Важно! В состав фермы в виде треугольника входит две стропилы. Конструкция также имеет подкосы в количестве 2 штук и затяжку.

Крыша из ферм треугольной формы Источник renovacija.lt
Если длина пролета превышает 6 м, тогда обязательно дополнительно создается опорная конструкция по центру фермы. Кроме того, монтируется еще несколько подкосов, а затяжки закрепляют посередине стропильных ног. Данное исполнение позволяет беспрепятственно передвигаться по чердачному пространству. Ведь затяжки не будут мешать движению людей.

Важно! Опорная балка, которую используют для жесткого или шарнирного соединения вертикально расположенных деталей, представляет собой ригель.

Стропильные фермы деревянные с ригельным элементом устанавливаются исключительно на стенах с высокой прочностью. Помимо этого, они обязаны быть связаны между собой балками перекрытия. Причиной такого использования ферм является действие в конструкциях распорного напряжения. Оно возникает из-за изгиба стропильных элементов в точках, где закрепляется ригель.

Видео описание

Как выполняется усиление стальным швеллером, показано в видеоролике:

Полотно из этого современного композитного материала, наклеенное в несколько слоев, позволяет очень качественно решить задачу, как усилить балку перекрытия из дерева. Приклеивают углепластик эпоксидным клеем, перекрывая стыки полос поперечными слоями. После застывания клея он превращается в прочный и жесткий каркас, практически не уступающий металлу и отлично противостоящий нагрузкам.

Достоинство этого способа в простоте монтажа и отсутствии необходимости в монтажных инструментах.

Углеволокно используют для усиления самых разных конструкций Источник u10.filesonload.ru

• Протезирование стальной арматурой.

Этот способ больше подходит для тех случаев, когда у балок повреждены торцы, что часто происходит при их некачественной гидроизоляции в опорных гнездах. Их заменяют протезами из спаренных ферм, изготовленных из стальной арматуры сечением не менее 10 мм.

Перед тем как укрепить потолок в доме с деревянными перекрытиями, под поврежденную балку устанавливают временную поддерживающую опору и разбирают перекрытия снизу и сверху на 1,5 метра от стены.

Сгнивший торец срезают, а в проем вертикально вводят протез. Затем его разворачивают, устанавливая в горизонтальное положение и надвигая на балку, после чего свободный конец задвигают в опорное гнездо в стене. Скрепляют протез с балкой гвоздями.

Схема установки стального протеза Источник i.ibb.co

Опоры и узлы ферм

Стропильные системы опирают не на стены дома, а на специальный брус. Он равномерно распределяет нагрузку. Поэтому она действует не точечно на стену, где с ней соприкасается каждая стропильная нога.

Специальный брус называется мауэрлатом. Он не используется при строительстве крыши, если стены дома созданы из бревен. Его функцию выполняет верхний венец. Если у дома кирпичные стены, тогда при возведении кровли обязательно монтируются подстропильные фермы. С их помощью осуществляется равномерная передача нагрузок на несущие стены здания.

В качестве таких конструкций могут использоваться фермы из металла. Ведь они обладают наибольшей прочностью.

Каждая ферма строительная состоит из узлов. Они представляют собой места, где соединяются минимум 2-а элемента. Узлы являются слабыми участками конструкций. Их обязательно собирают без зазоров. Иначе ферма не будет иметь требуемый уровень жесткости.

К узлам относится:

• места, где стропильные ноги опираются на мауэрлат;
• точки крепления дополнительных усиливающих элементов;
• места соединения двух стропил при необходимости увеличения их длины.

Вариант удлинения стропильной ноги Источник m-strana.ru
Элементы фермы соединяются между собой разными способами. Имеется возможность выполнить скользящий или жесткий узел. При создании второго варианта необходимо учитывать, что дереву свойственно расширяться и сжиматься в зависимости от погоды. Поэтому при жестком креплении деревянные элементы могут деформироваться.

При таком варианте детали намертво соединяются между собой. Из-за этого для ферм используют пиломатериал, изготовленный исключительно из высококачественной древесины. Дополнительно его обязательно обрабатывают специальными водоотталкивающими составами.

Если для жесткой состыковки использовать элементы из некачественного пиломатериала, тогда соединение может разорваться в результате деформации деталей. Такой вариант выполняют путем врубки, глубина которой не должна превышать 1/3 высоты детали. Жестко стыковаться элементы также могут путем нашивки подпорных брусков на стропильные ноги.

Несущие стены дома воспринимают все нагрузки, которые действуют на крышу. Поэтому они должны иметь усиленную конструкцию. При этом рекомендуется покрывать крышу максимально легким материалом.

Стены дома воспринимают все нагрузки, действующие на крышу Источник wixstatic.com

Важно! Скользящие узлы создают исключительно при монтаже наслонных стропильных ног.

В каких случаях рекомендуется на втором этаже настилать холодные полы

Чтобы убедительно ответить на этот вопрос, надо напомнить несколько элементарных правил теплотехники.

1. Нагретый воздух поднимается вверх и скапливается под потолком. Это самая теплая зона в комнате, температура воздуха здесь примерно на 5–8°С выше, чем на уровне 1,5 м от пола и на 9–11°С выше, чем на полу. Самым эффективным, с точки зрения теплотехники, считается отопление помещений за счет нагревания пола, для обеспечения максимально комфортной температуры на высоте 1,5 м требуется минимальное количество тепловой энергии. Это аксиома, доказывать ее правоту нет необходимости.
2. Теплый воздух под потолком комнаты на первом этаже автоматически нагревает пол второго этажа. Тепло никуда не теряется, а подогревает дополнительные помещения. Конечно, если они жилые, а не холодные чердачные пространства. Спрашивается, зачем сооружать утепленные конструкции и за свои же деньги ухудшать комфортность проживания, терять дополнительные финансы на нагрев второго этажа, а тепло с первого удалять с помощью вентиляции?

Большинство профессиональных строителей настоятельно не рекомендует делать утепленные полы на втором этаже, если его помещения используются как жилые. Надо знать, что кроме лишних потерь денег и тепловой энергии, может появляться еще одна проблема.

При нарушении технологии теплоизоляционный материал увеличивает свою влажность, все деревянные элементы эксплуатируются в очень сложных условиях. Тепло плюс влага – отличная среда для развития грибков и гнили на несущих деревянных элементах, и никакие самые современные пропитки не могут надолго защитить их. Приходится со временем заниматься очень неприятными преждевременными ремонтами. Надеемся, что эта информация поможет принимать оптимальные решения в каждом конкретном случае.

Схема утепления деревянного пола

Особенности расчета крышных ферм

Нагрузки, действующие на кровлю, обязательно учитывают, когда определяют форму и выполняют расчет деревянной фермы. Без этого не удастся создать надежную конструкцию. Нагрузки, действующие на крышу, делят условно на три категории:

1. Временные нагрузки, возникающие из-за скопления снежной массы, воздействия ветра, передвижения людей во время выполнения каких-либо работ.
2. Постоянные нагрузки, причиной появления которых является вес материалов, используемых для покрытия конструкции.
3. Особые нагрузки, включая силы, возникающие в результате движение пластов Земли.

Для расчета нагрузки от снега применяют формулу S=Sg*μ. Для определения Sg используют специальные таблицы и карты. В них указаны величины снеговой нагрузки для конкретных регионов. Они имеют условные значения. При определении коэффициента μ учитывают угол наклона конструкции.

Специальная карта для определения снеговой нагрузки в разных регионах России Источник konspekta.net

Расчет ветровой нагрузки тоже имеет свои нюансы. При ее определении учитывают:

• высоту дома;
• нормативное значение нагрузки от ветра для конкретного региона;
• место, где возводится постройка (открытая территория или участок между зданиями).

Важно! Расчет ферм должны выполнять исключительно специалисты. Ведь им хорошо известны все нюансы проектирования. Помощь профессионалов позволит избежать ошибок.

Стропильные фермы на металлозубчатых пластинах. Что нужно знать прежде, чем рассчитывать кровлю?

Партнерский материал

Требования к кровле собственного дома у любого застройщика понятны и просты: надежность, долговечность и выгодная стоимость. На неискушенный взгляд задача выглядит достаточно тривиально: рассчитать необходимую кубатуру древесины, пригласить бригаду, которая напилит доски в размер и смонтирует кровлю сообразно собственному опыту и представлениям о надежности. Это так называемая традиционная стропильная система, собираемая по месту. При кажущейся простоте и доступности, такой подход имеет ряд недостатков по сравнению с более современными кровельными системами, собираемыми из готовых ферм.

Во-первых, редко какая бригада имеет в своем составе человека с инженерным образованием, способного грамотно рассчитать нагрузки. Здесь всем рулит собственный опыт и «я всю жизнь так строю, и никто не жаловался». Даже наличие рабочего проекта не защитит вас от всевозможных «инноваций» или, наоборот, шаблонных решений, которые не во всякой ситуации оказываются правильными.

При таком подходе вашу кровлю нельзя будет назвать оптимальной. В худшем случае, она не будет соответствовать требуемым нагрузкам, в лучшем – будет сделана с избыточным запасом прочности. Но избыточный запас – это всегда увеличение стоимости, вы просто своими деньгами оплачиваете некомпетентность исполнителей.

Изготовление и сборка ферм

Ранее фермы из дерева для крыш в большинстве случаев изготавливали на строительной площадке. Сейчас многие домовладельцы отдают предпочтение заводским конструкциям. Их изготовление осуществляется при использовании специального оборудования. Это монтажно-прессовые устройства.

Заводские конструкции всегда собирают из элементов, которые предварительно защищают специальными составами. Такие вещества предотвращают гниение древесины. После обработки деревянные элементы также становятся неинтересны для насекомых.

Для соединения отдельных деталей ферм могут использоваться болты. Так, с их помощью закрепляются состыкованные в полдерева на коньке элементы. Для повышения жесткости дополнительно могут использоваться накладки из металла.

На заметку! Большой популярностью пользуются специальные металлические пластины, у которых с одной стороны имеются зубцы. Их применение позволяет надежно зафиксировать узел, где соединяется несколько деталей конструкции. Ведь ферма – это в строительстве крыши самый важный элемент, от которого зависит вся прочность кровли.

Применение зубчатых пластин из металла Источник tildacdn.com
Для соединения отдельных элементов также применяются гвозди. После использования их острый конец обязательно загибают. Саморезы тоже используются для сборки узлов ферм. Их нередко применяют вместе с гвоздями.

Фермы для крыш изготавливают различной конструкции. Это удается сделать благодаря современным используемым технологиям и оборудованию. Поэтому лучшим вариантом является обращение в специализированную компанию.

Производство

Что касается металлических ферм, то строительный опыт показывает, что гораздо проще и быстрее заказать набор необходимых элементов каркаса для крыши на заводе, предоставив ранее разработанный чертеж.

Изготавливать детали для каркаса самостоятельно требует опыта, грамотной подготовки к процессу, что под силу не каждому хозяину частного дома.

При изготовлении деревянных конструкций их предварительно обрабатывают спецсоставами, предупреждающими гниение и поражение насекомыми.

Если же и вовсе нет времени заниматься проектированием, установкой каркаса, то можно заказать монтаж крыши под ключ у строительной компании.

Особенности монтажа ферм

Во время монтажных работ обязательно учитывают определенные особенности как местности, так и самой постройки. Если установка ферм осуществляется после их предварительной сборки на земле, тогда не всегда обходятся только одной физической силой. Ведь конструкции могут иметь внушительные размеры и вес. Такие изделия устанавливаются с помощью строительной спецтехники.

Важно! Независимо от места сборки всегда предварительно выполняется расчет ферм. Этот процесс осуществляется еще на стадии проектирования дома.

Во время изготовления и монтажа учитывают следующие правила:

• Стропильные ноги всегда должны опираться на мауэрлат, который предварительно монтируют сверху несущих стен.
• Если между опорными стенами расстояние не более 6 м, тогда разрешается не закреплять дополнительные подпорки. Однако это зависит от особенностей конкретной крыши.

Ферму для пролета длиной не более 6 м можно монтировать без дополнительных подпорок Источник wixstatic.com

• Стойки устанавливаются строго вертикально. Для их фиксации используют специальные раскрепления.
• Сначала всегда монтируют промежуточные подпорки. Только после этого размещают лежни и дополнительные доски, которые используются в качестве подкладок.
• Если пролет между опорными стенами не превышает 12 м, тогда обязательно устанавливается хотя бы одна промежуточная подпорка. Когда его длина более 12 м, в этом случае подпорок должно быть минимум 2 штуки.

Ферма в строительстве – это важный несущий элемент крыши. Правильно ее построить удается только после тщательной разметки. Этот процесс удобно выполнять на земле. Поэтому в большинстве случаев изготовление и сборка ферм осуществляется возле дома или в заводских цехах. Только после этого они поднимаются и закрепляются на здании.

При этом обычно сначала выполняется их временная фиксация. Это позволяет проверить точность изготовления ферм и только потом осуществить капитальное крепление конструкций.

Смотрите также

ну да,8*10 то что нужно, у меня 6*8м то мало для 2 машин в ширину 6м

гараж клевый получился!

Спасибо, но еще не все)))) до идеала как я хочу еще далеко

гараж клевый получился!

Продолжение еще будет. Успел в этом году сделать подъезд и фронтоны

Жирный плюсик Земляку! )

благодарю, можете посмотреть в живую!)

я себе на такие же размеры просто фермы сварил, чтоб без подпорок.

Ну каждый дро… как хочет!

А двутавр какой, 170? На такое плечо слабый, правильнее было бы кинуть два или три 170 поперёк и на них лаги с шагом 400.

18см высота 12метров длина, а если точнее то так:

Полная высота H: 180 (мм); Полная ширина B: 90 (мм); Толщина стенки S: 5.1 (мм); Средняя толщина полки t: 8.1 (мм); Масса в 1 погонном метре m: 18.35 (кг); Метров в 1 тонне: 54.5 (м); Регламентируется: ГОСТ 8239-89

А двутавр какой, 170? На такое плечо слабый, правильнее было бы кинуть два или три 170 поперёк и на них лаги с шагом 400.

18 двутавра с подпоркой заглаза хватает!

Если только с подпоркой )

Класс! Пленка под обрешотку, мансарда тёплая будет?

Пленка, потом рейка, а потом уже обрешетка. вообще думал газ проводить в будущем! поживем подольше-увидим побольше!

С досок/бруса надо обзол(остатки коры) полностью удалять. Под корой личинки жука живут, сожрут в пыль дерево.

надо удалять-соглашусь 100%, но лес чистый-если вы где то и увидели обзол-то сильно придираитесь))), по поводу сожрут в пыль-посмеялся! я знаю что такое короед непонаслышке-у меня дом из сруба- и когда я начал его отделывать он был уже немного запущен! но ничего все исправили, в труху не превратился!

Я не пидирался, я посоветовать хотел. Наблюдал сарай в котором стропила бали с корой, он 30лет стоял, а на 31й жуки завелись…

Блин: в таком гараже яБы и жил! Ну ничем не уступает мелкому домику) Супер!

1 этаж-70м3))) мансарду еще не считал! благодарю за отзыв!

Пипец! Да Вы, батенька, буржуй однако) У меня дачный домик в 2 этажа… И все вместе…, квадратов 75)

Источник: bf-zamki.ru
