Теплотехнический расчет оптимальной толщины стен дома из газобетона.

Мы выясняем какой на самом деле должна быть толщина стен дома из газобетона, соотвествующая требованиям СНиП 23-02-2003 «Тепловая защита зданий» и СП 23-101-2004 «Проектирование тепловой защиты зданий». Для теплотехнического расчета толщины стены из газобетона в каждом конкретном городе России треуется знать значения градусо-суток отопительного периода. Градусо-сутки отопительного периода (ГСОП) — условная единица измерения суровости климатических условий, в виде повышения среднесуточной температуры над заданным минимумом («базовой температурой»). Градусо-сутки отопительного периода — это показатель, равный произведению разности температуры внутреннего воздуха и средней температуры наружного воздуха за отопительный период на продолжительность отопительного периода. Показатель градусо-суток отопительного периода соотноссится с нормируемым расходом топлива (энергии) для поддержания заданной температуры в жилых помещениях.

Аналитический доклад «Как нормирование окон и фасадов ограничивает архитектора»

Чтобы узнать нормативные значения градусо-суток отопительного периода обратимся к таблице 4.1 Справочного пособия к СНиП 23-01-99* Москва, 2006. Величина градусо-суток может значительно отличаться в зависимости от требований к средней внутренней поддерживаемой температуре внутренних помещений:

Таблица. Градусо-сутки отопительного периода для городов России при различных средних поддерживаемых температурах во внутренних помещениях

Город

Градусо-сутки Dd отопительного периода при температуре внутреннего воздуха, + °С

Источник: dom.dacha-dom.ru

Что такое гсоп в строительстве

5.2 Нормируемое значение приведенного сопротивления теплопередаче ограждающей конструкции, , , следует определять по формуле

, (5.1)

где — базовое значение требуемого сопротивления теплопередаче ограждающей конструкции, , следует принимать в зависимости от градусо-суток отопительного периода, ГСОП, , региона строительства и определять по таблице 3;

— коэффициент, учитывающий особенности региона строительства. В расчете по формуле (5.1) принимается равным 1. Допускается снижение значения коэффициента в случае если при выполнении расчета удельной характеристики расхода тепловой энергии на отопление и вентиляцию здания по методике Приложения Г выполняются требования п. 10.1 к данной удельной характеристике. Значения коэффициента при этом должны быть не менее: = 0,63 — для стен, = 0,95 — для светопрозрачных конструкций, = 0,8 — для остальных ограждающих конструкций.

Градусо-сутки отопительного периода (ГСОП) , определяют по формуле

От А до Е. О чём говорит класс энергоэффективности?

(5.2)

где , — средняя температура наружного воздуха, °С, и продолжительность, сут/год, отопительного периода, принимаемые по СП для периода со средней суточной температурой наружного воздуха не более 8°С, а при проектировании лечебно-профилактических, детских учреждений и домов-интернатов для престарелых не более 10°С;

— расчетная температура внутреннего воздуха здания, °С, принимаемая при расчете ограждающих конструкций групп зданий указанных в таблице 3: по поз. 1 — по минимальным значениям оптимальной температуры соответствующих зданий по ГОСТ 30494 (в интервале 20-22°С); по поз. 2 — согласно классификации помещений и минимальных значений оптимальной температуры по ГОСТ 30494 (в интервале 16-21°С); по поз. 3 — по нормам проектирования соответствующих зданий.

Градусо-сутки отопительного периода ГСОП,

Базовые значения требуемого сопротивления теплопередаче , , ограждающих конструкций

Источник: www.dokipedia.ru

Сопротивление теплопередаче светопрозрачных конструкций

Анализ структуры общих теплопотерь в жилых зданиях показывает, что через световые проемы теряется до 15 — 30 % тепла. При этом значительная его часть уходит через места примыкания окон к стенам и через откосы. Уровень теплозащитных свойств ограждений характеризуется величиной приведенного сопротивления теплопередаче.

Теплопередача — перенос теплоты через ограждающую конструкцию от среды с более высокой температурой к среде с более низкой температурой. Коэффициент теплопередачи характеризует количество тепла в ваттах (Вт), которое проходит через один квадратный метр конструкции при разности температур по обе стороны в один градус -Ro (м²·°C/Вт) — величина, принятая в России для оценки теплозащитных характеристик материалов или конструкций, обратная коэффициенту теплопроводности k, который принят в нормах DIN.

Коэффициент теплопроводности k характеризует количество тепла в ваттах (Вт), которое проходит через 1 м² конструкции при разности температур по обе стороны в один градус по шкале Кельвина (К), единица измерения Вт/м² К. Чем меньше значение k, тем меньше теплопередача через конструкцию, т.е. выше ее изоляционные свойства.

К сожалению, простой пересчет k в Ro (k=1/Ro) не вполне корректен из-за различия методик измерений в России и других странах. Однако, если продукция прошла сертификацию, то производитель обязан представить заказчику именно показатель теплопроводности.

Ro тр — требуемые значения коэффициента сопротивления теплопередаче для каждого региона нашей страны определяется в соответствии с продолжительностью отопительного периода. Сопротивление теплопередаче рассчитывается по формуле:

Чем больше этот показатель, тем меньше теплопередача через конструкцию. Требуемые значения коэффициента сопротивления теплопередаче для каждого региона нашей страны определяется в соответствии с продолжительностью отопительного периода.

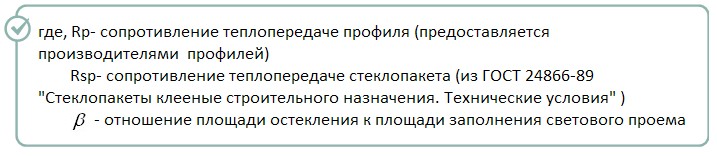

Рассчитать самостоятельно сопротивление теплопередачи оконной конструкции несложно, для этого необходимы:

где, Foc- площадь остекления (светопрозрачная часть окна, без учета профиля створки/коробки/импоста)

F пер- площадь непрозрачной части конструкции окна

Естественно, большое значение имеют внешние климатические условия. Понятно, что окна, которые подойдут для остекления домов в Сочи, вряд ли устроят жителей Воркуты. Поэтому, при выборе окна, необходимо обращать внимание на параметры теплозащиты с учетом климатических условий, в которых они будут использоваться.

Пример: Рассчитаем сопротивление теплопередаче оконного блока из профиля VEKA PROLINE (4-камерный профиль, шириной 70 мм) и двухкамерного стеклопакета 4-10-4-10-4. Исходные данные ( от производителя профиля):
Высота профиля (рама со створкой) -112 мм.
Высота створки-77 мм.
Комбинация створок и импоста — около 187 мм.

Вычисляем площадь непрозрачной части Fпер: (0,112*1,5)*2+(1,5*0,187)+ (1,4-0,112-0,187)*2*0,112= 0,87 кв.м
Площадь остекления Foc= (1.4*1.5)-0.87= 1.23 кв.м
Теперь вычислим значение:
0.58

Располагая всеми необходимыми данными мы можем вычислить коэффициент сопротивления теплопередаче:
0.56 м²·°C/Вт

Сопротивление теплопередаче, характеризующее теплозащиту наружных ограждающих конструкций, в том числе окон нормируется СНиП II-3-79 «Строительная теплотехника», а также введенным с 01.10.03г. СНиП 23-02-2003 «Тепловая защита зданий»

Приведенное сопротивление теплопередаче , Ro м²·°C/Вт, ограждающих конструкций, а также окон и фонарей (с вертикальным остеклением или с углом наклона более 45°) следует принимать не менее нормируемых значений ,Rтро м²·°C/Вт, определяемых по таблице 4 СНиП 23-02-2003 в зависимости от градусо-суток района строительства.

Показатель градусосуток рассчитывается по следующей формуле: ГСОП = (Тв — Тот.пер.) • Zот.пер, где Тв — расчетная средняя температура внутреннего воздуха здания, °С, принимаемая для расчета ограждающих конструкций группы зданий по поз.1 таблицы 4 по минимальным значениям оптимальной температуры соответствующих зданий по ГОСТ 30494 и приложению СанПиН 2.1.2.2645-10 (в интервале 18-24°С), то же, в районах наиболее холодной пятидневки (- 31°С и ниже)

Тот.пер. и Zот.пер.- средняя температура наружного воздуха, °С, и продолжительность, сут, отопительного периода, принимаемые по СНиП 23-01-99 «Строительная климатология» для периода со средней суточной температурой наружного воздуха не более 10 °С — при проектировании лечебно-профилактических, детских учреждений и домов-интернатов для престарелых, и не более 8 °С — в остальных случаях.

Рассчитаем показатель «градусосуток» для Московского региона: ГСОП= (20-(-3,1))x214= 4943

Теперь методом интерполяции [1] — определим значение сопротивления теплопередаче для Москвы: Ro= 0,45+ (4943-4000)/(6000-4000)x((0.6-0.45)/1)= 0.45+0.071=0.52м²·°C/Вт

По состоянию на 2011г. в Москве действует МГСН 2.01-99 «»Энергосбережение в зданиях», в соответствии с которым приведенное сопротивление теплопередаче для окон следует принимать 0,54 м²·°C/Вт для окон, балконных дверей и витражей; 0,81 м²·°C/Вт для глухой части балконных дверей.

На показатель сопротивления теплопередаче окон влияют несколько факторов:

в целом и его рам и створок;
1. материалы блока окон (ПВХ, дерево, алюминий);
2. тип остекления( в том числе ширина дистанционной рамки стеклопакета, наличие И- стекла и специального газа в стеклопакете);
3. число и расположение утеплителей в системе рама/створка.
4. устройство монтажного шва по ГОСТ 30971-02 «Швы монтажные узлов примыканий оконных блоков к стеновым проемам»

ГОСТ 26602.1 «Блоки оконные и дверные. Методы определения сопротивления теплопередаче» устанавливает методы определения сопротивления теплопередаче оконных и дверных остекленных блоков и их элементов (далее — оконных блоков), изготавливаемых из различных материалов, для отапливаемых зданий и сооружений различного назначения.

Кроме общероссийских нормативных документов существуют еще и местные, в которых определенные требования для данного региона могут быть ужесточены.

Из ГОСТ 23166-99 «Блоки оконные Общие технические условия» по показателю приведенного сопротивления теплопередаче, изделия подразделяют на классы:

А1 — с сопротивлением теплопередаче 0,80 м²·°C/Вт и более А2 — с сопротивлением теплопередаче 0,75-0,79 м²·°C/Вт Б1 — с сопротивлением теплопередаче 0,70-0,74 м²·°C/Вт Б2 — с сопротивлением теплопередаче 0,65-0,69 м²·°C/Вт В1 — с сопротивлением теплопередаче 0,60-0,64 м²·°C/Вт В2 — с сопротивлением теплопередаче 0,55-0,59 м²·°C/Вт Г1 — с сопротивлением теплопередаче 0,50-0,54 м²·°C/Вт Г2 — с сопротивлением теплопередаче 0,45-0,49 м²·°C/Вт Д1 — с сопротивлением теплопередаче 0,40-0,44 м²·°C/Вт Д2 — с сопротивлением теплопередаче 0,35-0,39 м²·°C/Вт В соответствии со статьями 6 и 11 Федерального закона РФ от 23 ноября 2009 года «Об энергосбережении и о повышении энергетической эффективности и о внесении изменений в отдельные законодательные акты российской федерации» вышел приказ от 17 мая 2011 г. № 224 «Об утверждении требований энергетической эффективности зданий, строений, сооружений» где требования энергетической эффективности определяются нормируемым показателем суммарного удельного годового расхода тепловой энергии на отопление, вентиляцию и горячее водоснабжение, уменьшенным по отношению к показателю годового расхода тепловой энергии на отопление, вентиляцию и горячее водоснабжение соответствующего базового уровня требований энергетической эффективности:

• на 15 % по отношению к базовому уровню со дня вступления в силу требований энергетической эффективности;
• на 30 % по отношению к базовому уровню с 1 января 2016 года;
• на 40 % по отношению к базовому уровню с 1 января 2020 года.

в соответствии с которым коэффициент сопротивления теплопередаче оконных конструкций может быть увеличен.

К сожалению, эффект от проведения теплосберегающих мероприятий пока ощущают только муниципалитеты. В квартирах нет индивидуальных теплосчетчиков, поэтому экономия тепла для жителей не ощутима. Если муниципалитет дотирует тарифы на тепло, то утепление домов сказывается на объеме дотаций. Но суммы эти в бюджете мало ощутимы, поскольку относительная доля утепленных домов пока мала.

Другое дело, когда житель имеет возможность регулировать теплоподачу сам, напрямую ощущая экономию. Законом «Об энергосбережении . » предусмотрено, что с 2012 года вновь построенные и реконструируемые дома должны иметь системы индивидуального учета потребления тепла в квартирах. Но вопрос пока не проработан, поскольку нет коммерческой практики индивидуального учета тепла в многоквартирных домах.
