Величину случайного эксцентриситета следует принимать равной для несущих стен — 2 см; для самонесущих стен, а также для отдельных слоев трехслойных несущих стен — 1 см; для перегородок и ненесущих стен, а также заполнений фахверковых стен случайный эксцентриситет допускается не учитывать.
7.10 Наибольшая величина эксцентриситета (с учетом случайного) во внецентренно сжатых конструкциях без продольной арматуры в растянутой зоне не должна превышать: для основных сочетаний нагрузок — 0,9 у, для особых — 0,95 у; в стенах толщиной 25 см и менее: для основных сочетаний нагрузок — 0,8 у, для особых — 0,85 у, при этом расстояние от точки приложения силы до более сжатого края сечения для несущих стен и столбов должно быть не менее 2 см.
7.11 Элементы, работающие на внецентренное сжатие, должны быть проверены расчетом на центральное сжатие в плоскости, перпендикулярной к плоскости действия изгибающего момента в тех случаях, когда ширина их поперечного сечения b 7.12 Расчет элементов при косом внецентренном сжатии следует производить по формуле (13) при прямоугольной эпюре напряжений в обоих направлениях. Площадь сжатой части сечения условно принимается в виде прямоугольника, центр тяжести которого совпадает с точкой приложения силы и две стороны ограничены контуром сечения элемента (рисунок 7), при этом ; и , где и — расстояния от точки приложения силы N до ближайших границ сечения.
Инструкция по монтажу снегозадержателей GL
В случаях сложного по форме сечения для упрощения расчета допускается принимать прямоугольную часть сечения без учета участков, усложняющих его форму (рисунок 8).
Источник www.dokipedia.ruИнтересные и нужные сведения о строительных материалах и технологиях
Случайный эксцентриситет. Учет влияния прогиба элемента. При расчете по прочности железобетонных элементов на воздействие продольной сжимающей силы должен приниматься во внимание случайный эксцентриситет еа, обусловленный неучтенными в расчете такими факторами, например, как допуски в размерах поперечных сечений и возможность добавочного эксцентриситета вследствие некоторого смещения арматуры, несоответствия в проектных и фактических значениях механических характеристик бетона и его неоднородность, вызванная вибрированием, дефекты бетонирования, смешение элементов на опорах из-за неточностей монтажа и т. д.
Эксцентриситет в любом случае принимают не менее 1/600 всей длины элемента или длины его части (между точками закрепления элемента), учитываемой в расчете; и не менее 1/30 высоты сечения элемента. Кроме того, для конструкций, образуемых из сборных элементов, следует учитывать возможное взаимное смещение элементов, зависящее от вида конструкции, способа монтажа и т. п. Для таких конструкций при отсутствии экспериментально обоснованных значений случайного эксцентриситета их следует принимать не менее 10 мм. Для элементов статически неопределимых конструкций (в том числе для колонн каркасных зданий) значение эксцентриситета продольной силы относительно центра тяжести приведенного сечения принимают равным эксцентриситету, полученному из статического расчета конструкции. В элементах статически определимых конструкций (например, фахверковые стойки, стойки ЛЭП) эксцентриситет находят как сумму эксцентриситетов — определяемого из статического расчета конструкции и случайного.
Как правильно задавать опирание балок на колонны в расчете

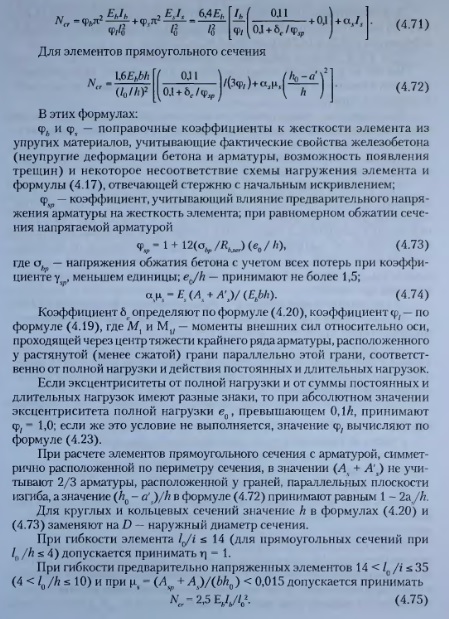

Расчет внецентренно сжатых элементов выполняют с учетом влияния прогиба элемента как в плоскости эксцентриситета продольной силы (в плоскости изгиба), так и в нормальной к ней плоскости. В последнем случае принимают, что продольная сила приложена с эксцентриситетом е0, равным случайному эксцентриситету еа.
Влияние прогиба элемента на эксцентриситет продольного усилия следует учитывать расчетом конструкций по деформированной схеме, принимая во внимание неупругие деформации материалов и наличие трещин. Такой расчет производят обычными методами строительной механики, однако при определении деформаций от единичных и внешних усилий в основной системе метода сил следует учитывать добавочные моменты, равные произведению продольной силы па прогиб элемента в данном сечении. Поскольку прогибы до расчета неизвестны, они должны отыскиваться последовательными приближениями. Допускается рассчитывать конструкции по недеформированной схеме, учитывая влияние прогиба элемента умножением эксцентриситета на коэффициент, определяемый по формуле (4.17), где N — условная критическая сила, отражающая напряженно-деформированное состояние стержня в предельном состоянии в зависимости от геометрических характеристик, деформативных свойств бетона и арматуры, эксцентриситета продольной силы, продолжительности действия нагрузки и предварительного напряжения арматуры.
Расчет из плоскости изгиба можно не прои вводить, если гибкость элемента в плоскости изгиба превышает гибкость в плоскости, нормальной к плоскости изгиба.
При расчетных эксцентриситетах в двух направлениях коэффициент определяют отдельно для каждого направления и умножают на соответствующий эксцентриситет.
При наличии расчетных эксцентриситетов в двух направлениях производят расчет на косое внецентренно сжатие.
При расчете внецентренно сжатых железобетонных элементов, имеющих несмещаемые опоры (например, фахверковые стойки, сжатые элементы раскосных ферм), элементов, не связанных с другими конструкциями (например, стойки ЛЭП), а также если расчетные моменты в сжатом элементе вызваны вынужденными деформациями от температурных воздействий, смещений связевых диафрагм, удлинений затяжек арок и т.п. (например, колонны связевых каркасов), значения коэффициента принимают:
а) для сечений в средней трети длины элемента — по формуле (4.17);
б) для сечений в пределах крайней трети длины элемента — линейной интерполяцией.

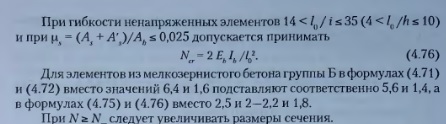

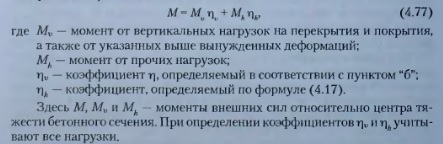

При расчете колонн многоэтажных симметричных рам с жесткими узлами и при равном числе пролетов на каждом этаже допускается окончательные моменты для сечений в пределах крайних третей длины колонны принимать равными
Расчетные длины внецентренно сжатых железобетонных элементов рекомендуется определять как для элементов рамной конструкции с учетом ее деформированного состояния при наиболее невыгодном для данного элемента расположении нагрузки, принимая во внимание неупругие деформации бетона и арматуры и наличие трещин.
Для элементов наиболее часто встречающихся конструкций расчетные длины допускается принимать равными:
а) для колонн многоэтажных зданий при числе пролетов не менее двух и соединениях ригелей и колонн, рассчитываемых как жесткие, при конструкциях сборных перекрытий — Н, монолитных — 0,7Н, где Н — высота этажа (расстояние между центрами узлов);

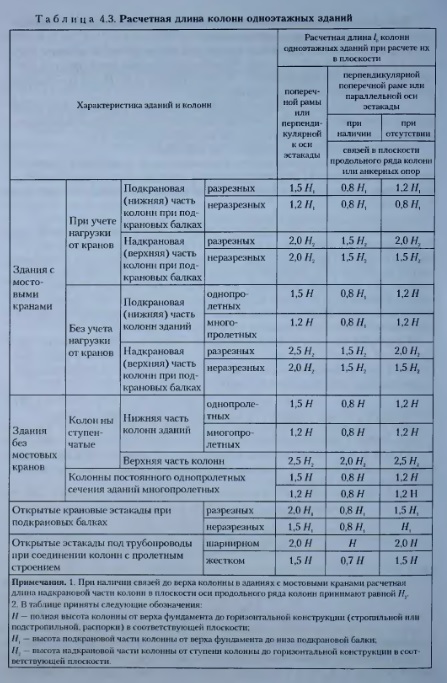

б) для колонн одноэтажных зданий с шарнирным опиранием несущих конструкций покрытий, жестких в своей плоскости (способных передавать горизонтальные усилия), а также для эстакад — по табл. 4.3;

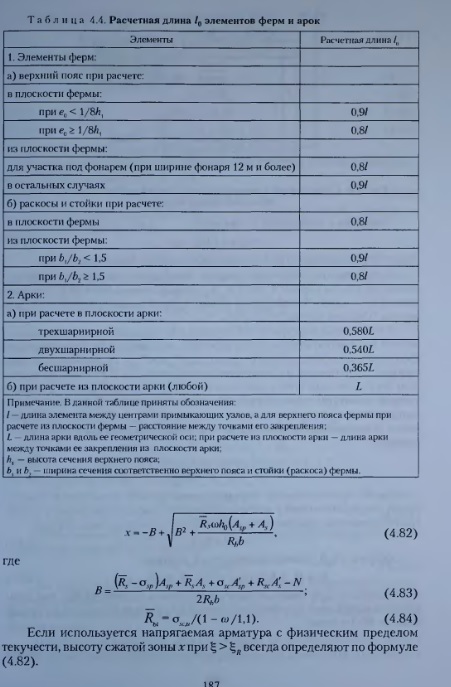

в) для элементов ферм и арок — по табл. 4.4.
Коэффициент условий работы высокопрочной арматуры определяемый по формуле (4.30), учитывают в расчетах внецентренно сжатых элементов.

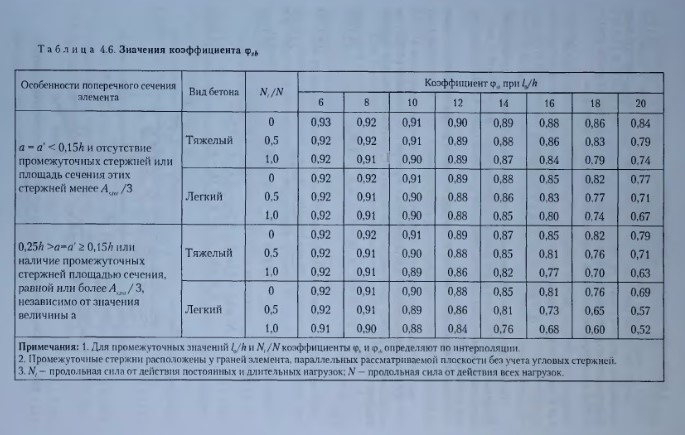

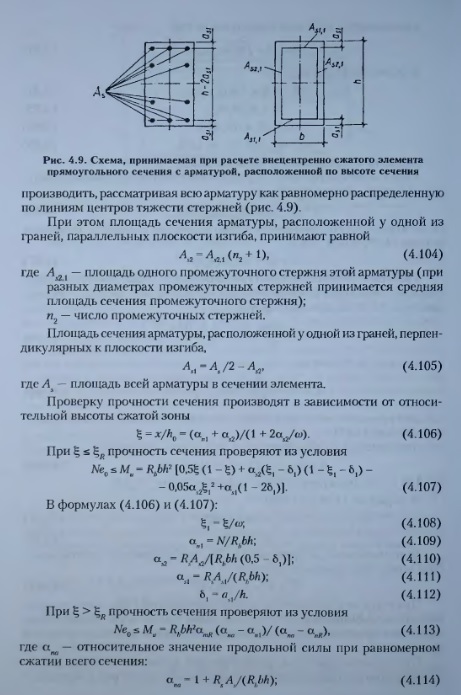

Расчет элементов прямоугольного сечения с симметричной арматурой. Такие элементы получили в практике строительства наибольшее распространение. Их применяют при знакопеременных моментах примерно одного значения, при малых эксцентриситетах, когда все сечение сжато, в гладких без консолей колоннах, когда противоположные стороны при бетонировании или монтаже можно перепутать. Кроме того, играет роль простота конструкции и изготовления, при которых экономия на трудозатратах может покрыть небольшой перерасход арматуры.

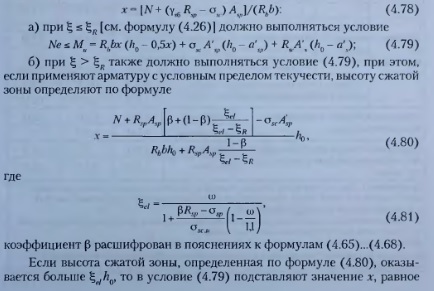

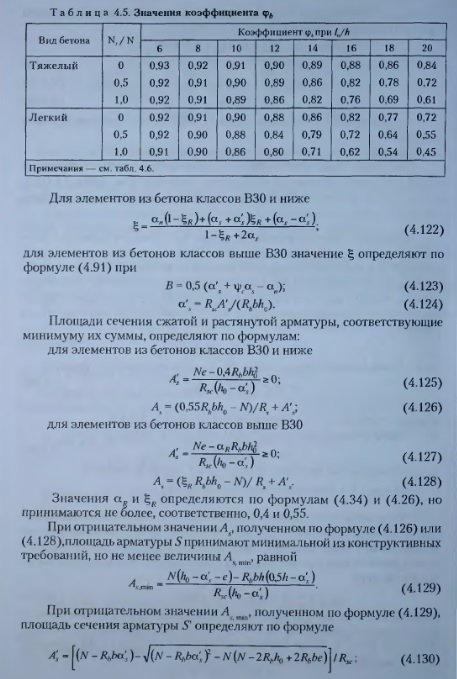

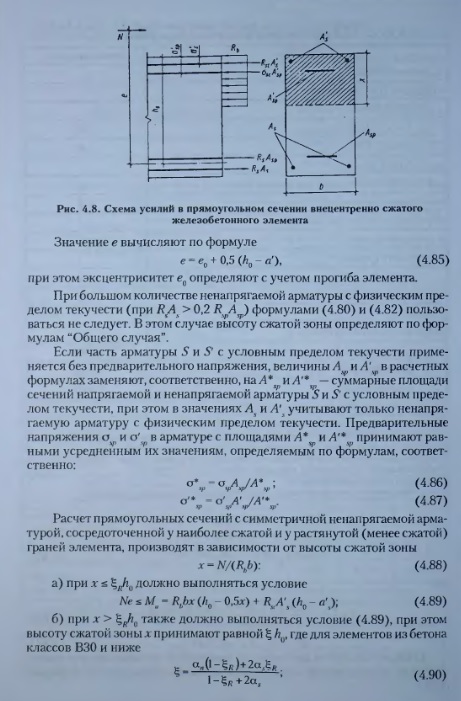

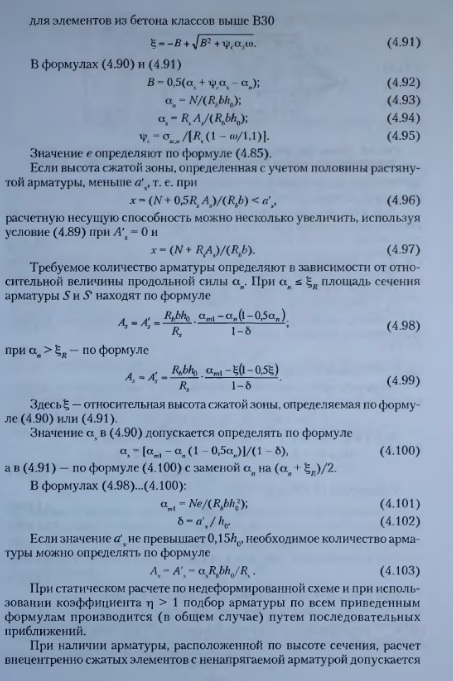

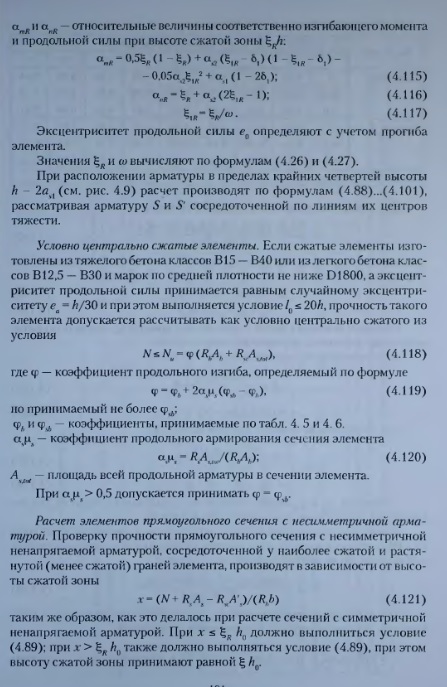

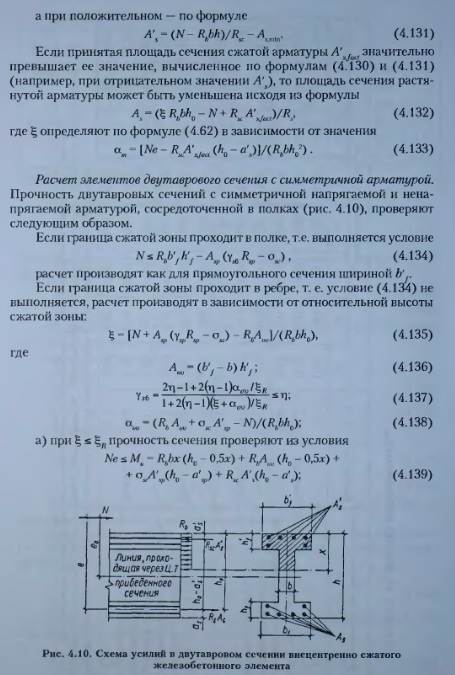

Проверку прочности прямоугольных сечений с симметричной напрягаемой и ненапрягаемой арматурой, сосредоточенной у наиболее сжатой и растянутой (менее сжатой) грани элемента (рис. 4.8), производят в зависимости от высоты сжатой зоны
прочности нормальных сечений, положены следующие дополнительные допущения:
эпюра напряжений в арматуре сжатой зоны от внешних воздействий прямоугольная с напряжением R;
эпюра предварительного напряжения в напрягаемой арматуре всего сечения прямоугольная;
напряжения от внешних воздействий в арматуре растянутой зоны переменные и соответствуют линейному распределению приращений деформаций от указанных воздействий по высоте сечения элемента.
Последнюю предпосылку учитывают в расчете с помощью равнодействующей усилий в арматуре растянутой зоны, значение и положение которой зависят от относительной площади сжатой зоны бетона, вида арматуры и ее предварительного напряжения.

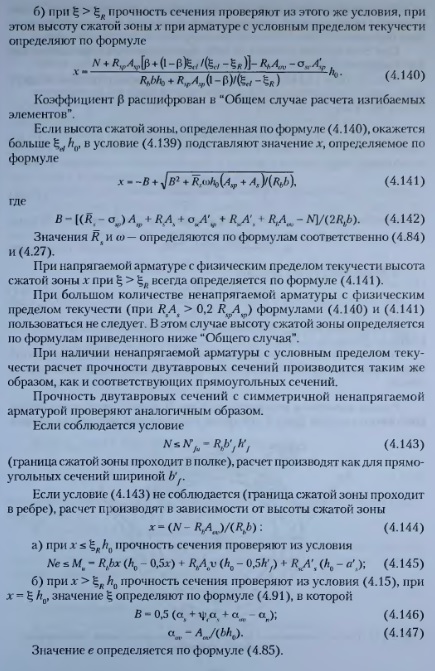

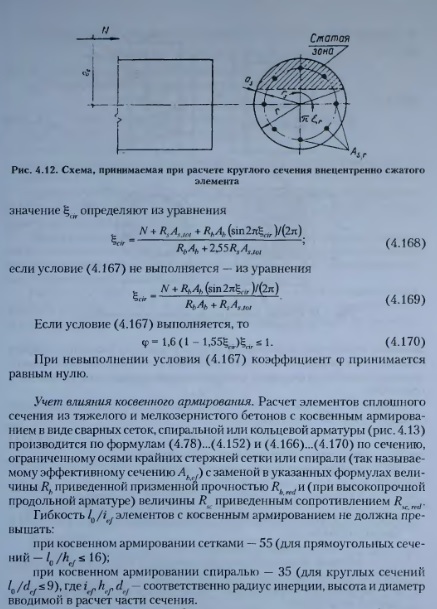

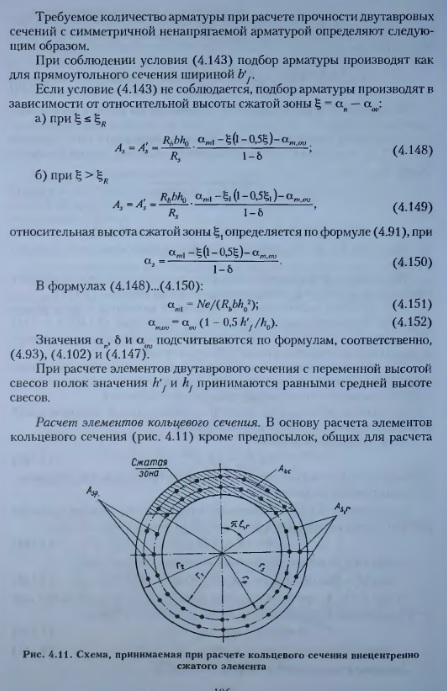

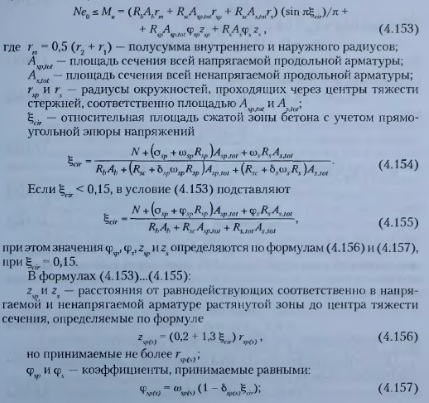

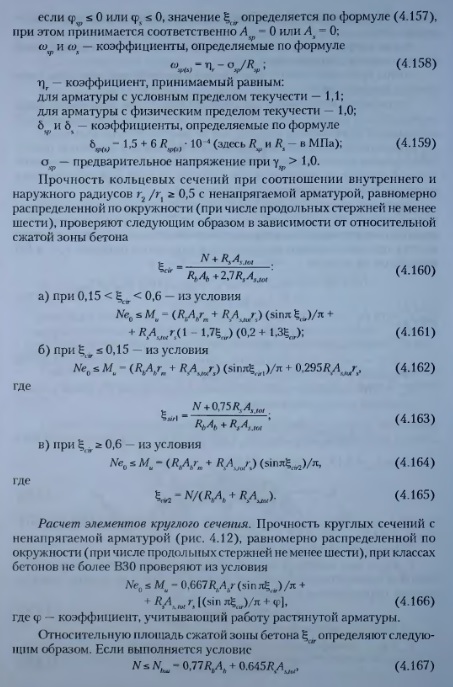

Проверку прочности кольцевых сечений с напрягаемой и ненапрягаемой арматурой, равномерно распределенной по окружности (при числе продольных стержней, равноудаленных от центра сечения, не менее шести), при соотношении внутреннего и наружного радиусов производят из условия
Указанное ограничение обусловлено тем, что в элементах большой гибкости повышенная прочность сжатого бетона не может быть реализована.

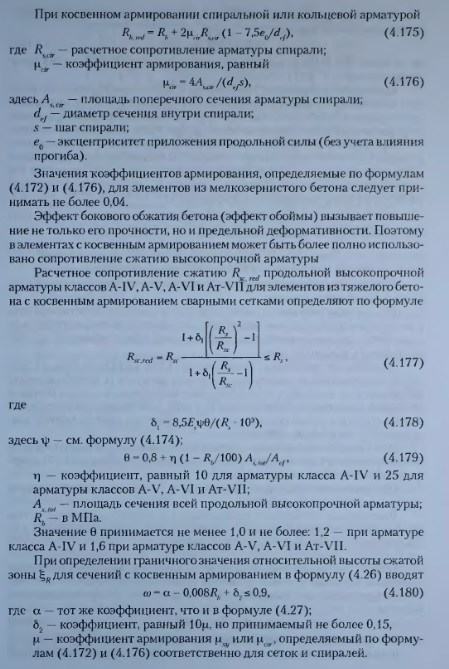

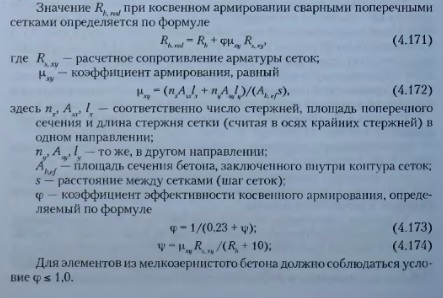

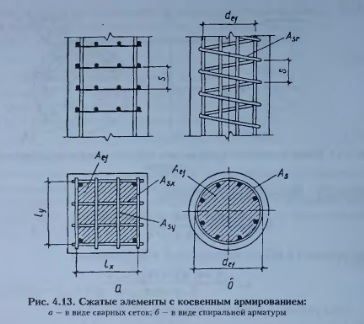

Более высокая прочность бетона (приведенная призменная прочность) в элементах с косвенным армированием обусловлена эффектом его бокового обжатия, возникающего в результате сопротивления косвенной арматуры развитию поперечных деформаций бетона. Поскольку указанный эффект проявляется в различной степени в зависимости от вида косвенного армирования, различны и формулы для определения приведенной призменной прочности.

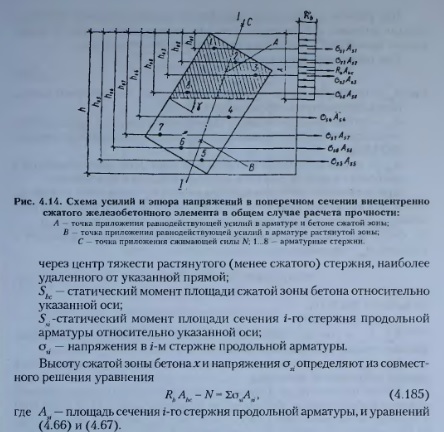

При косом внецентренном сжатии для определения положения границы сжатой зоны кроме использования формул (4.185), (4.66), (4.67) требуется соблюдение дополнительного условия, чтобы точки приложения внешней продольной силы, равнодействующей сжимающих усилий в бетоне и арматуре и равнодействующей усилий в растянутой арматуре лежали на одной прямой (рис. 4.14).

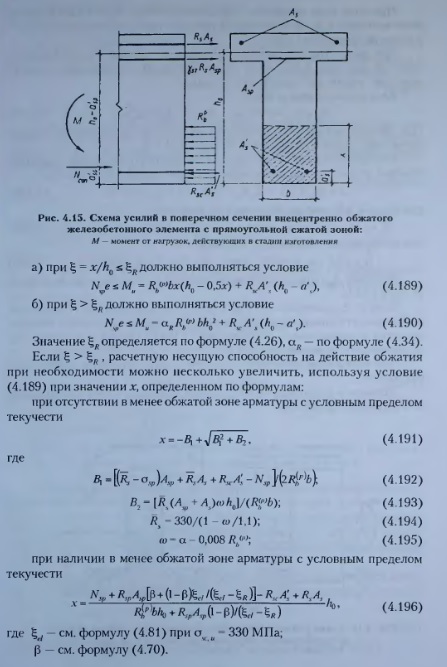

Расчет элементов на воздействие предварительного обжатия. Специфической особенностью предварительно напряженных железобетонных конструкций является необходимость их расчета на обжатие усилиями напрягаемой арматуры с учетом, в необходимых случаях, усилий от нагрузок, действующих в стадии изготовления (вес элемента, монтажные нагрузки). Это обусловлено тем, что в процессе отпуска арматуры, натянутой на упоры, или при натяжении арматуры на бетон предварительно напрягаемый элемент конструкции может разрушиться, если его прочность окажется недостаточной (низкая прочность бетона, недостаточная площадь поперечного сечения и т.п.).

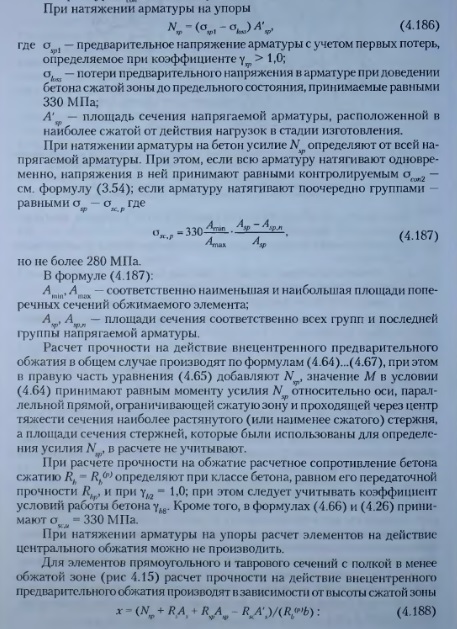

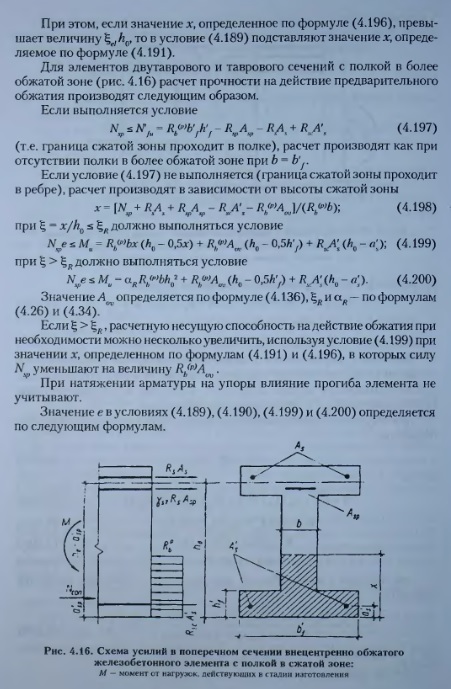

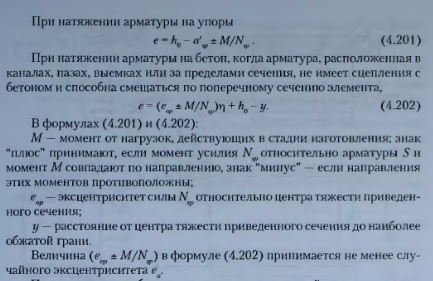

При расчете элементов на воздействие предварительного обжатия с учетом нагрузок, действующих в стадии изготовления, усилие в напрягаемой арматуре N вводится в расчет как внешняя нагрузка.
При натяжении на бетон арматуры, расположенной в закрытых каналах и не смещаемой по поперечному сечению, влияние прогиба элемента не учитывается.
Источник www.alobuild.ruСлучайный эксцентриситет
Расчет ж.б. рамы.(связей нет — все горизонтальные нагрузки воспринимаются рамностью) имеются вертикальные (соб вес, временные) и горизонтальные нагрузки (ветер), Чуствую что может сильно вмешатся случайный фактор — неточность монтажа и добавить свою долю горизонтальных нагрузок — теперь (ввиду малости угла (надеюсь)) пропорционально вертикальной нагрузке.
Подскажите каким документом кроме снипа ж.б. («Эксцентриситет в любом случае принимается не менее 1/600 длины элемента или расстояния между его сечениями, закрепленными от смещения, и 1/30 высоты сечения») нормируются неточности монтажа. Особенно настораживает в снипе фраза «не менее», было бы не более — спать было спокойнее.
Или есть практический опыт — в каких пределах изменяются реальные неточности монтажа (строители — из турции).
[ATTACH]1129093163.JPG[/ATTACH]
Подскажите каким документом кроме снипа ж.б.
Подскажите каким документом кроме снипа ж.б.
| можете уточить Цыфирь. |
По ЕС2 цыфирь каждый раз расчитывается в зависимости от геометрии здания. Может господа из зарубежья подскажут конкретнее.
СОДЕРЖАНИЕ
Предисловие 3
1.Общие рекомендации 4
Основные положения 4
Основные расчетные требования 5
2.Материалы для бетонных и железобетонных конструкций 6
Бетон 6
Показатели качества бетона и их применение при
проектировании 6
Нормативные и расчетные характеристики бетона 8
Арматура 10
Показатели качества арматуры 10
Нормативные и расчетные характеристики арматуры 11
3.Расчет элементов бетонных и железобетонных конструкций по
предельным состояниям первой группы 13
Расчет бетонных элементов по прочности 13
Общие положения 13
Расчет внецентренно сжатых элементов 14
Расчет изгибаемых элементов 18
Примеры расчета 19
Расчет железобетонных элементов по прочности 20
Изгибаемые элементы 20
Расчет железобетонных элементов на действие изгибающих
моментов 20
Общие положения 20
Прямоугольные сечения 22
Тавровые и двутавровые сечения 24
Примеры расчета 26
Прямоугольные сечения 26
Тавровые и двутавровые сечения 28
Элементы, работающие на косой изгиб 30
Примеры расчета 35
Расчет железобетонных элементов при действии поперечных
сил 38
Расчет железобетонных элементов по полосе между
наклонными сечениями 39
Расчет железобетонных элементов по наклонным сечениям
на действии поперечных сил 39
Элементы постоянной высоты, армированные хомутами,
нормальными к оси элемента 39
Элементы переменной высоты с поперечным
армированием 43
Элементы, армированные отгибами 45
Элементы без поперечной арматуры 47
Расчет железобетонных элементов по наклонным сечениям
на действие моментов 49
Примеры расчета 56
Внецентренно сжатые элементы 70
Общие положения 70
Расчет при действии поперечных сил 71
Учет влияния прогиба элементов 71
Расчет нормальных сечений по предельным усилиям 74
Прямоугольные сечения с симметричной арматурой 74
Прямоугольные сечения с несимметричной арматурой 78
Двутавровые сечения с симметричной арматурой 79
Кольцевые сечения 81
Круглые сечения 83
Элементы работающие на косое внецентренное сжатие 85
Примеры расчета 86
Прямоугольные сечения с симметричной арматурой 86
Прямоугольные сечения с несимметричной арматурой 94
Двутавровые сечения 95
Кольцевые сечения 99
Круглые сечения 101
Элементы работающие на косое внецентренное сжатие. 102
Расчет наклонных сечений 104
Центрально и внецентренно растянутые элементы 105
Центрально растянутые элементы 105
Внецентренно растянутые элементы 105
Примеры расчета 108
Расчет нормальных сечений на основе нелинейной
деформационной модели ПО
Элементы, работающие на кручение с изгибом 115
Элементы прямоугольного сечения 115
Расчет на совместное действие крутящего и изгибающего
моментов 115
Расчет на совместное действие крутящего момента и
поперечной силы 118
Примеры расчета 121
Расчет железобетонных элементов на местное действие
нагрузок 125
Расчет на местное сжатие 125
Примеры расчета 128
Расчет изгибаемых элементов на продавливание 129
Общие положения 129
Расчет на продавливание элементов без поперечной
арматуры 131
Расчет на продавливание элемента с поперечной
арматурой 133
Примеры расчета 133
4. Расчет элементов железобетонных конструкций по предельным
состояниям второй группы 142
Расчет железобетонных элементов по раскрытию трещин 142
Общие положения 142
Определение момента образования трещин 143
Определение ширины раскрытия трещин, нормальных к
продольной оси элемента 147
Примеры расчета 153
Расчет железобетонных конструкций по деформациям 159
Общие положения 159
Расчет железобетонных элементов по прогибам 160
Определение кривизны железобетонных элементов 164
Общие положения 164
Кривизна железобетонных элементов на участке без трещин в
растянутой зоне 165
Кривизна железобетонных элементов на участке с трещинами в
растянутой зоне 166
Определение кривизны железобетонных элемента на основе
нелинейной деформационной модели 170
Определение углов сдвига железобетонных элементов 173
Примеры расчета 173
5 .Конструктивные требования 178
Общие положения 178
Геометрические размеры конструкций 178
Армирование 179
Защитный слой бетона 179
Минимальные расстояния между стержнями арматур ы 181
Продольное армирование 182
Поперечное армирование 184
Анкеровка арматуры 188
Соединения арматуры 191
Гнутые стержни 194
Требования к бетонным и железобетонным
конструкциям 194
Фиксация арматуры 201
Приложение 1 206
Приложение2 208
