Фундамент для дома плита этапы строительства

Содержание

В отличие от ленточного основания, для расчета плитного фундамента потребуется уточнить намного меньше параметров. Нам потребуется узнать несущую способность грунта и самого бетона. Также стоит убедиться в том, что плиточный фундамент будет способен выдерживать вес будущей постройки. Для этого разделим общий вес конструкций (бетонного основания и постройки) на общую площадь фундамента.

Рассмотрим пример. Сухой грунт обладает несущей способностью 2 кг/см2, используем мы бетон марки М 150 с несущей способностью 163 кг/см2. Исходя из этих данных получается, что фундамент и постройка не должны оказывать на грунт давление более 2 кг/см2.

Расчет толщины плитного фундамента также будет зависеть от этих показателей. Допустим, вы планируете построить баню в 2 этажа 10 х 10 м, соответственно площадь основания составит 100 м2. Если толщина фундамента будет 20 см, то его приблизительный вес (учитывая армопояс) составит порядка 100 тонн. При толщине стенок постройки в 25 см, общий вес всего сооружения увеличится еще на 30 тонн.

Железобетонная монолитная фундаментная плита толщиной 300 мм. Подробный монтаж. ЦЕНА. «СВ-Фундамент»

Но, ведь в доме будет еще находиться мебель, оборудование и люди. Прибавляем еще 70 тонн и получаем 300 тонн. Если разделить эту величину на 100 м2, то мы получаем приблизительно 0,1 кг/см2 – это и будет давление, оказываемое постройкой на грунт.

Полезно! Если вы планируете возвести мелкую постройку, например плитный монолитный фундамент под гараж, то минимальная высота основания может быть 10 см. Если же речь идет о жилых домах, то минимально допустимая толщина составляет 20 см.

Однако, стоит учитывать, что это только приблизительный расчет. Независимо от того, планируете вы возвести плитный монолит или ленточный фундамент самостоятельно, лучше внимательно изучить:

ГОСТ 25100 – чтобы разобраться с классификацией грунтов;
СП 70.13330 – где говорится об ограждающих и несущих конструкциях;
СП 28.13330 – антикоррозийные покрытия силовых каркасов зданий;
ВСН 29-85 и 37-96 – изготовление и проектирование МЗФ.

Нужно учитывать, что плитный фундамент очень сильно отличается от «ленты», поэтому площадь опирания и другие параметры будут разниться.

После составления проекта, начинаем готовить разметку под плитный фундамент своими руками.

Армирование и заливка бетона

Далее наступает черёд монтажа арматуры. При потребности, прямо на сетку дополнительно закрепляют систему по тёплому подогреву пола. Укладывают арматуру двумя рядами крест-на-крест. Каждая сетка располагается примерно в 5 см от основания – одна от нижнего, вторая – от той грани, на которую рассчитывают заливать плиту фундамент. Для вязки арматуры вполне можно применять обычную проволоку для вязания, скручивая её вручную или посредством особого инструментария.

Завершают мероприятия заливкой бетонного раствора, проводя её одним приёмом, что позволяет избежать разного рода дефектов и исключает утерю основанием своих главных параметров и характеристик

Важно обеспечить при этом непрерывное вибрирование заливаемого раствора для удаления остатков кислорода из полости – воздух в бетоне способен значительно снизить его плотность

Преимущества фундамента на плитной основе

Говоря о достоинствах, которыми обладает конструкция подобного типа, стоит выделить такие из них:

Минимальная стеновая нагрузка – такой фундамент практически не воздействует на стены, что исключает их деформирование при смещении грунта и позволяет проводить беспроблемную перепланировку дома по желанию владельца;
Отличные тепловые параметры – плитный фундамент позволяет обойтись без дополнительного теплоизолирования;
Беспроблемный монтаж – работа по возведению не отнимает много времени и усилий, да и стоимость её на порядок ниже той, в которую обойдётся обустройство фундаментов иных типов;
Защита от грунтовых вод – малая глубина укладки исключает их воздействие на конструкцию, сохраняя её целостность на протяжении длительного периода.

Плита фундамент являет собой оптимальное решение во многих ситуациях, особенно при потребности возведения зданий и сооружений на проблемной почве. Монтажные работы, при всей кажущейся сложности особых проблем не составляют и вполне по силам для самостоятельного исполнения. Главное запастись терпением и придерживаться перечня рекомендаций, которые представлены выше.

Достоинства и недостатки

Специалисты отмечают рост популярности фундамента УШП, что связано с преимуществами, которые он предоставляет:

Инженерные коммуникации, в зависимости от особенностей технологии и типа грунта, прокладываются, либо под плитой, либо непосредственно в бетонной заливке. В результате, нет необходимости в дополнительном утеплении трубопроводов и средствах защиты для кабельных сетей.
Наличие теплоизоляционного слоя под основным несущим фундаментом предотвращает воздействие циклов замораживания-оттаивания на бетон. Это значительно увеличивает долговечность конструкции.
Использование разнообразных гидроизоляционных материалов и барьеров (песчано-гравийная подушка, дренажные системы) на разных стадиях возведения фундамента имеет комплексное позитивное влияние. Увеличивает долговечность и стабильность несущего основания, сохраняет теплоудерживающую способность, полностью исключает деструктивное воздействие влаги на конструкцию.
Теплоизоляция в сочетании с системой тёплый пол снижает энергозатраты на поддержание комфортной температуры в помещении, что даёт существенную финансовую экономию.

L-блоки – разновидность несъёмной опалубки, используемой при монтаже УШПИсточник lblock.ru

Плита характеризуется не только большой прочностью. Общий монолит основания с армированием по всей площади и наличием дополнительных рёбер жёсткости обеспечивают высокую несущую способность. Это обеспечивает универсальность фундамента, снимая практически все ограничения на использование строительных материалов и технологий возведения стен, межэтажных перекрытий и кровли.
Бетонное основание после выравнивания во время заливки и последующей финишной шлифовки полностью готово к укладке чистового напольного покрытия. Для технических помещений допускается использование в качестве рабочего пола бетонной поверхности после проведения железнения (топпинга). Это экономить не только средства, но и время на обустройство.
Материалы, необходимые для возведения УШП можно доставить на стройплощадку обычным грузовым транспортом. Исключение составляет доставка товарного бетона, для которого используются автобетономешалки. Специфика обустройства плиты такова, что все стройматериалы доставляются небольшими партиями и сразу используются, поэтому нет необходимости в организации площадок для складирования.
Подводка инженерных коммуникаций, первичная разводка основных сетей и обустройство фундамента осуществляется одновременно, что существенно экономит время.

Трубопровод тёплого пола, установленный на специальные пластиковые держатели, чтобы трубы оказались при заливке в тоще бетонаИсточник domoproekt.com

Для УШП существуют определённые технические ограничения и недостатки:

Необходимость тщательных расчётов, проектных изысканий и строгое соблюдение последовательности работ.
Отсутствие цокольного этажа и подвального помещения»
Увеличение затрат при сооружении плитного фундамента на рельефной площадке.
Сложности в доступе к инженерным коммуникациям при необходимости их ремонта.

Руководство по бетонированию конструкции

Настоятельно не рекомендуется заниматься бетонированием при низких температурах воздуха. В случае если основание заливается в морозную погоду, бетонную смесь следует обязательно утеплить, т.к. при промерзании материал теряет свою прочность и может попросту рассыпаться даже при несущественных нагрузках. В жару опалубка для фундамента должна быть увлажнена перед стартом бетонирования, чтобы в будущем доски не впитывали влагу из залитой смеси.

Бетон заливается слоями. Каждый из таких слоев в обязательном порядке уплотняется. Лучше всего использовать для данной работы специальный вибратор. При его отсутствии можно проштыковать смесь подручными инструментами.Понять, что смесь достаточно уплотнилась, можно по выступившему на поверхности слоя цементному молочку. Смесь можно подавать бетоноукладчиком либо вручную.

Заливка монолитной плиты фундамента

Бетонирование должно совершаться непрерывно, т.к. только при выполнении этого условия можно добиться высокой прочности и монолитности конструкции в целом. В случае же если завершить работу за 1 день не получается, нужно делать рабочие швы. Такой шов имеет вид плоского стыка и создается между ранее залитым и новым слоями бетона. Рабочие швы в подобного рода фундаментах могут иметь исключительно вертикальное либо горизонтальное положение.

Возобновлять работы по бетонированию можно только в той ситуации, если прочность залитой смеси составляет не более 1 мПа. Этот момент легко проверяется вибромашиной, используемой для уплотнения. Если предыдущий слой заливки разжижается при обработке, бетонирование может быть возобновлено. Предварительно нужно обязательно промыть швы и счистить цементную пленку при помощи металлической щетки.

Пошаговая инструкция по устройству плитного фундамента

Подготовка поверхности

Первый делом нужно выполнить разметку по периметру площади и снять плодородный слой грунта. После проведения земельных работ застилается геотекстильный настил. Далее стоит засыпать площадь щебнем и песком для формирования подушки. Песок утрамбовывается слоями по 10 см. Затем укладываются коммуникации.

Прокладка коммуникаций в плитном фундаменте схожа с такой же операцией в утепленной шведской плите. Трубы лучше прокладывать в специальных гильзах, которые позволяют проводить ремонт и замену коммуникаций. Некоторые строители дублируют канализационные трубы в плите, чтобы в случае выхода из строя одной трубы пользоваться другой.

Формирование основания

Далее выполняется стяжка из раствора М100 с толщиной порядка 10 см. Поверх нее укладывается гидроизоляция, швы которой пропаиваются горелкой. Гидроизоляция должна быть несколько больше площади будущего фундамента, чтобы затем завернуть настил вверх.

Армирование плитного фундамента

После формирования основания выполняется монтаж арматуры. Как правило, для каркаса плиты нужно вязать двухрядную арматуру из прута толщиной 12-16 мм и размером ячейки порядка 20-30 см. Весь каркас должен быть выше уровня основания не меньше чем на 5 см, для этого под арматуру подкладываются специальные проставки. Это делается для того, чтобы после заливки плиты бетоном, арматура была утоплена внутрь.

Заливка плитного фундамента

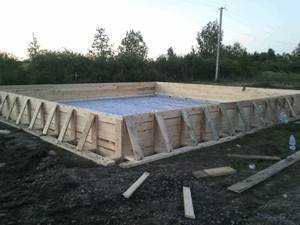

После армирования формируется опалубка плитного фундамента. Опалубка такого фундамента является простейшей конструкцией, представляющей собой деревянные щиты, установленные по периметру фундамента. Такая опалубка не потребует больших финансовых вложений по сравнению, например, с опалубкой ленточного фундамента.

После окончания всех подготовительных действий происходит заливка и трамбование бетона. Проще всего для этого использовать миксеры, поскольку такой фундамент требует значительного количества бетона, который должен быть залит одним разом во избежание неровности засыхания и образования трещин.

После заливки, трамбовки и выравнивания, фундаменту дают в течение 4 недель набрать марочную прочность, периодически его увлажняя. Также, для исключения его быстрого засыхания, его накрывают парниковой пленкой. Через 28 дней плитный фундамент будет готов к дальнейшему использованию и строительству.

Отличное видео, иллюстрирующее от А до Я процесс построения плитного фундамента, вы можете посмотреть ниже:

Плюсы и минусы плитного фундамента, сравнение с УШП

Плитный фундамент и УШП приблизительно похожи по конструкционному исполнению, но есть и значительные расхождения, в большей мере это касается утеплителя, что укладывается под фундамент, который в обычном плитном фундаменте не используется.

Чтобы определить более подходящий тип основания для вашего дома, нужно рассмотреть плюсы и минусы плитного фундамента, а затем отличия от УШП.

Преимущества плитного фундамента:

пониженная стоимость конструкции по сравнению со шведской плитой;
простота монтажа;
высокие показатели прочности, так как соприкосновение с землей происходит по всей площади;
платформа плиты общая по всему дому, поэтому деформация для нее не страшна, так как часть нагрузки будет просто передаваться на больший участок;
возможность использовать плиту в качестве чернового покрытия для цокольного этажа;
нет необходимости сильно углубляться в грунт, что позволяет сократить затраты на оборудование и работу;

Недостатков значительно меньше, но они тоже имеют место быть:

необходимость дополнительного утепления пола после строительства для комфортного микроклимата в помещении;
повышенные расходы на бетон и арматуру по сравнению с традиционными видами фундаментов;
необходимость использование техники для заливки большого объема бетона;
финансовая невыгодность использования плитного фундамента на участках с уклоном из-за значительного расхода бетона.

Как видно, отличие плитного фундамента от УШП заключается только в отсутствии слоя утеплителя под основанием, а также в необходимости дополнительного утепления пола такого фундамента. Данный вид фундамента хорошо подойдет для сезонных построек, а также бань, но для домов с постоянным проживанием такой фундамент стал достаточно устаревшим.

Изыскательные работы, расчет УШП и трассировка местности

Изыскательные мероприятия предшествуют началу строительства. Они выполняются с целью определения характера грунта и его несущей способности. Уточняется уровень грунтовых вод местности, состав почвы и возможные колебания нижних слоев грунта. Эти показатели должны быть максимально правильными и точными, чтобы обеспечить впоследствии прочный фундамент. Поэтому здесь следует воспользоваться услугами специалистов.

Главным отличием расчета утепленной плиты фундамента является последовательное определение параметров каждого слоя по мере строительства с учетом фактических нагрузок и воздействий. Для этого применяются специальные компьютерные программы, которые определяют индивидуальные характеристики фундамента.

Обратите внимание! Проектирование шведского фундамента лучше проводить с привлечением профессионалов, что позволит избежать множества ошибок при расчете.

После проведения всех подготовительных мероприятий приступают непосредственно к строительству фундамента. Для этого следует выполнить разметку территории, представляющую собой нанесение натурных осей. По грунту очерчиваются контуры котлована, устанавливаются обноски, по которым натягиваются шнуры, необходимые для монтажа опалубки. Главным преимуществом обносок (по сравнению с обычными колышками) является удобная П-образная конструкция, положение которой нивелируется один раз в горизонтальной плоскости. Если шнур при необходимости временно снимается, после установки его на место не требуется выполнять регулировку.

Перед закладкой фундамента проводятся изыскательные работы, которые направлены на определение типа грунта, его несущую способность.

Котлован должен планироваться больших размеров, чем плита фундамента. С каждой стороны следует оставить припуск около 1 м. Такие отступы будут использоваться для монтажа дренажей. Это может быть кольцевой дренаж для понижения уровня грунтовых вод или пристенный, применяемый для отведения верховодки, которая образуется при постоянном скоплении дождевых и паводковых вод подстилающего слоя в техногенных зонах.

Какой лучше выбрать?

Сориентироваться поможет сравнительная таблица, в которой указаны все параметры обоих вариантов, включая долговечность, надежность и примерную стоимость.

Параметры	Ленточный фундамент	Плитный фундамент
Время возведения	4 — 6 недель	6-8 недель
Земляные работы	Необходимы	Необходимы
Сложность работ	Средняя	Высокая
Надёжность	Средняя	Высокая
Устойка фундамента	Требуется	Требуется
Проблемы гниения	При отсутствии вентиляции начинают гнить полы	При отсутствии вентиляции начинают гнить полы
Возможная деформация фундамента после зимы	Может лопнуть	Возможны трещины
Подходящие грунты	Сухие, не пучинистые (мелкое заложение фундамента)	Тяжелые пучинистые, подвижные, просадочные грунты
Ориентировочная стоимость установки фундамента для дома 6 х 9 метров	≈240 тыс.руб.	≈500 тыс.руб.
Примерный срок эксплуатации	до 50 лет	более 100 лет

Этапы строительства – подготовительный этап

Обустраивая плитный фундамент своими руками, следует придерживаться верной очерёдности действий. Так, в первую очередь проводят спектр подготовительных мероприятий, очищая участок от грязи и мусора, выравнивая его и снимая верхний грунтовый слой. Целесообразнее задействовать для подобной работы бульдозер.

Расчет толщины плитного фундамента проводят исходя из нюансов почвы и планируемой нагрузки, а варьируется она в пределах 15-40 см. Глубина котлована должна составлять порядка 1-1,5 м, всю имеющуюся в нём глину извлекают наружу. Выравнивание основы проводят строго по уровню – даже малейший перекос способен вызвать деформирование или разрушение всей возведённой постройки.

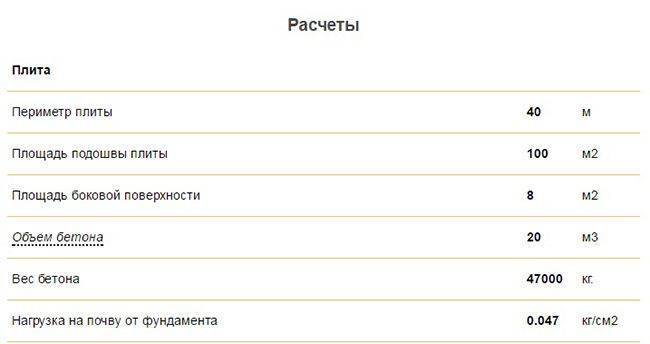

Онлайн калькулятор фундамента

Чтобы узнать примерную стоимость плитного фундамента, воспользуйтесь следующим калькулятором:

Видео описание

Пример полноценного расчета фундаментной плиты для дома на видео:

Виды плитного фундамента

Существует два вида фундамента-плиты по технологии исполнения: сборная и монолитная.

для тяжелых сооружений на насыпных почвах с заглублением до материкового грунта;
строительство на смешанных грунтах, имеющих разные несущие свойства;
для обустройства подвального помещения в условиях высокого уровня грунтовых вод.

По профилю различают три варианта фундамента:

Сплошная плита. Дом без цоколя, когда поверхность плиты служит черновым полом первого этажа (например, шведская плита). Может быть как монолитной, так и сборной.
Ребристая плита. В нижней части присутствуют ребра жесткости. Если это монолитная технология, то для них роют дополнительные траншеи, а опалубку и армирование объединяют с общей частью. Если это сборная технология, то используют ребристые готовые плиты для фундамента.

Дополнительные ребра жесткости сделают конструкцию более надежной даже при небольшой толщине основной части фундаментаИсточник vamnapolzu.ru

Коробчатый фундамент. Дом с цоколем на плите и бетонным перекрытием первого этажа. Плита и цоколь могут иметь монолитную технологию, сборную или комбинированную.

Структура по слоям

Так выглядит максимально полная структура монолитной плиты в качестве основания домаИсточник pinterest.ru

Стандартный «пирог» полного профиля имеет следующий вид:

выровненный и утрамбованный «материковый» грунт;
разделительная геомембрана (желательна, но не обязательна);
подушка из песка (или из двух слоев – песка и щебня)
подбетонок;
гидроизоляция;
листовой утеплитель;
плита основания.

В Европе и у нас в последнее время набирает популярность модификация фундамента, который называется «шведская плита». Особенность в том, что теплый водяной пол закладывают не в стяжке, а в самой плите.

Шведская плита фундамента под частный дом с теплым поломИсточник pinterest.com

Дренаж и гидроизоляция

Основная причина намокания грунта и потери его несущих свойств заключается не в грунтовых водах, которые залегают гораздо глубже подошвы мелкозаглубленного фундамента, а в верховодке. Сюда входят осадки, сезонное таяние снега, а также инфильтрация воды от близко стоящих водоемов, если их «зеркало» находится на одном уровне с плитой. В меньшей мере, но также оказывает влияние капиллярный подъем воды в некоторых видах грунта.

Характер дренажных мероприятий зависит от особенностей региона и участка. Если дом стоит на склоне, то возможна закладка отсекающего дренажа. На ровных участках можно обустроить комплексную ливневую канализацию, включающую отвод воды с площадок и дорожек за пределы участка. Но в любом случае ниже уровня бетонной плиты фундамента по периметру отмостки закладывают дренажные трубы, которые с небольшим уклоном сводят в дренажный колодец.

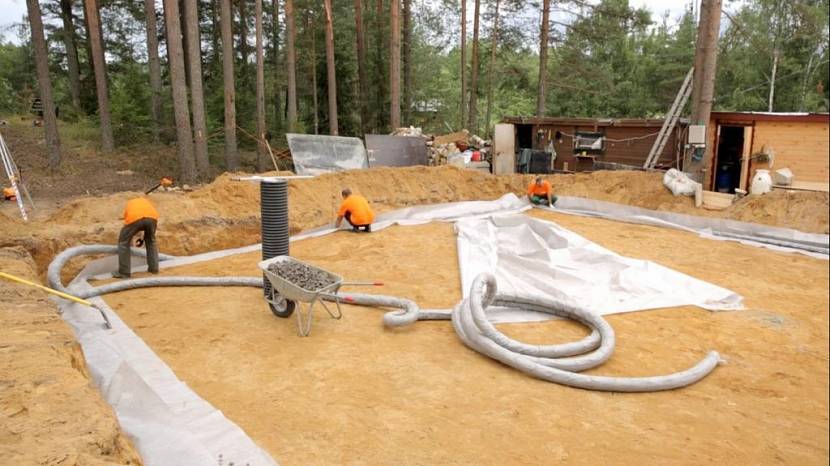

Укладка дренажной трубыИсточник katlavan.ru

Гидроизоляция носит комплексный характер. Если кратко сформулировать суть технологии, то она заключается в том, что плиту буквально заворачивают в два слоя рулонной изоляции. А полный перечень работ выглядит так:

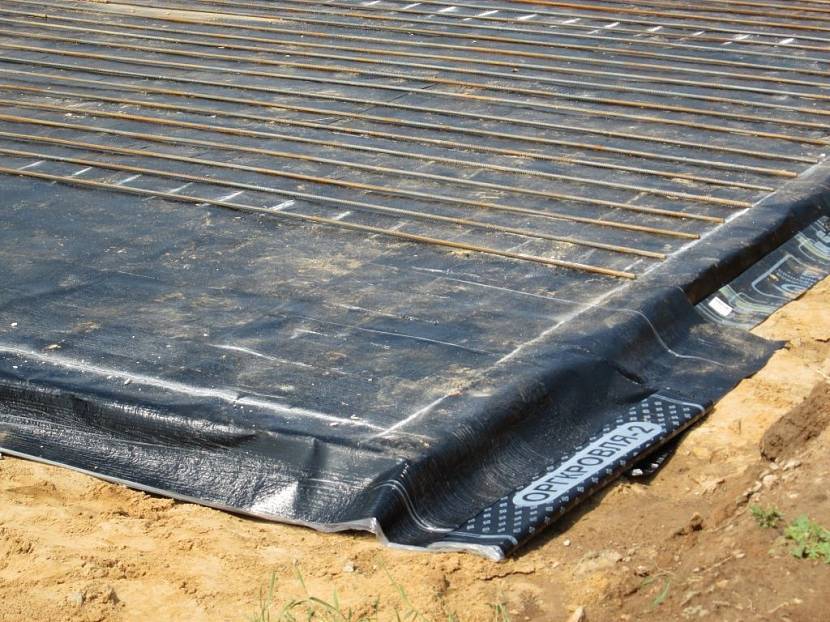

После проведения нулевого цикла и засыпки песчано-гравийной подушки на выровненной площадке стелют два слоя из полотен рулонной битумной изоляции.
Все листы укладывают внахлест, а верхний слой относительно нижнего сдвигают на ширину в половину листа.
По всему периметру рулонная гидроизоляция должна быть уложена с запасом, достаточным, чтобы загнуть края к торцу плиты.
После заливки и созревания бетона, выступающие края гидроизоляции приклеивают битумом к торцу основания.
Проводят гидроизоляционные работы по защите верхней и боковых поверхностей фундамента

Видео описание

Наглядно все этапы работ на видео:

И в заключение. Что бы ни писали о возможности обустройства своими руками монолитного фундамента-плиты, его технология строительства предполагает даже для небольшого дома значительный объем бетонирования с непрерывным циклом заливки. А при толщине фундамента 25 см и скромных размерах дома 10х10 м – это 25 м3 бетона. И это без учета слоя подбетонка. Плюс надо:

провести нулевой цикл;
сделать дренаж;
завезти, разровнять и утрамбовать для подушки не менее 30 м3 песка и щебня;
грамотно провести гидроизоляцию плиты;
смонтировать опалубку;
связать две сетки армирующего каркаса.

Такой проект фундамента для дома качественно может выполнить только бригада профессионаловИсточник loghouse.msk.ru

От чего зависит показатель?

Плита в рассматриваемом случае представляет собой монолитное армированное основание под всей площадью сооружения.

Силовая конструкция состоит из принципиально значимых слоев:

уплотненной подушки из нерудных материалов;
теплоизолятора и гидроизолятора;
подбетонки, а также непосредственно бетонной плиты со вмурованным арматурным каркасом.

Толщина монолита определяет прочность и надежность основания и зависит от ряда параметров, в том числе:

характеристик грунта под опорной площадью основания;
глубины закладки силовой конструкции;
проектных нагрузок, которые определяются конструктивными особенностями сооружения, условиями эксплуатации, климатическими условиями в регионе.

Профессиональные проектировщики учитывают все перечисленные факторы, для чего требуется доскональное понимание технологии и опыт в закладке плитных конструкций.

Частные застройщики, чтобы сэкономить на услугах специалистов, используют упрощенную методику, которая основана на учете трех параметров:

толщины арматуры;
промежутка между арматурными поясами;
толщины бетона над и под арматурным каркасом.

Как правило, если сложить три указанных параметра, то получают значение толщины плиты в пределах от 0,2 до 0,3 м. Конечный показатель регулируют, учитывая особенности грунта, равномерность залегания пород и сложность конструкции будущего здания.

Помимо косвенной оценки, которую дают практикующие строители, согласно установленным нормам необходимо проверять выбранную толщину плиты относительно параметра – оптимальное удельное давление сооружением на грунт (подробнее в таблице).

Оптимальное значение распределенной нагрузки (кгс/см²) в зависимости от типа грунта
пластичные глины, супеси	0,50
плотные пески, суглинки	0,35
пески средней плотности, твердая глина	0,25

Расчет толщины плиты

Расчет выполняется по СП «Проектирование и устройство оснований и фундаментов зданий и сооружений» и по руководству «Руководство по проектированию плитных фундаментов каркасных зданий и сооружений башенного типа» в два этапа:

сбор нагрузок;
расчет по несущей способности.

Сбор нагрузок включает в себя проведение работ по вычислению общей массы дома с учетом веса снегового покрова, мебели, оборудования и людей. Значения для домов из различных материалов можно взять из таблицы.

Тип нагрузки	Значение	Коэффициент надежности
Стены и перегородки
Кирпич 640 мм	1150 кг/м2	1,2
Кирпич 510 мм	920 кг/м2
Кирпич 380 мм с утеплением 150 мм	690 кг/м2
Брус 200 мм	160 кг/м2	1,1
Брус 150 мм	120 кг/м2
Каркасные 150 мм с утеплителем	50 кг/м2
Перегородки гипсокартонные 80 мм	30-35 кг/м2	1,2
Перегородки кирпичные 120 мм	220 кг/м2
Перекрытия
Железобетонные 220 мм с цементно-песчаной стяжкой 30 мм	625 кг/м2	1,2 — для сборных и 1,3 — для монолита
Деревянные по балкам	150 кг/м2	1,1
Крыша по деревянным стропилам
С металлическим покрытием	60 кг/м2	1,1
С керамическим покрытием	120 кг/м2
С битумным покрытием	70 кг/м2
Временные нагрузки
Полезная для жилых зданий	150 кг/м2	1,2
Снеговая	В зависимости от района строительства по п. 10.1 СП «Нагрузки и воздействия». Снеговой район определяется по СНиП «строительная климатология».	1,4

Кроме этого, каждую нагрузку необходимо умножить на коэффициент надежности. Он необходим для обеспечения запаса по несущей способности конструкции из бетона и предотвращения проблем при незначительных ошибках строителей или изменениях условий эксплуатации (например, смена назначения здания). Все коэффициенты принимаются по СП «Нагрузки и воздействия».

Для различных нагрузок, коэффициент отличается и находится в пределах 1,05-1,4. Точные значения также приведены в таблице. Для фундамента из бетона по монолитной технологии принимают коэффициент 1,3.

Общую площадь всех конструкций умножают на массу, приведенную в таблице и коэффициент, после чего, складывая, получают суммарный вес дома без учета фундаментов.

Основная формула для вычислений имеет следующий вид:

где P1 -удельная нагрузка на грунт без учета фундамента, M1 — суммарная нагрузка от дома, полученная при сборе нагрузок, S — площадь плиты из бетона.

Далее необходимо рассчитать разницу (Δ) между полученным значением и числом, приведенным в таблице выше, в зависимости от типа грунта.

где P — табличное значение несущей способности грунта.

где М2 — требуемая масса фундамента (больше этой массы строить фундамент нельзя), S — площадь плиты из бетона.

где t — толщина заливки бетона, а 2500 кг/м3 — плотность одного кубического метра железобетонного фундамента.

Далее толщина округляется до ближайшей большей и меньшей величины кратной 5 см. После выполняется проверка, при которой разница между расчетным и оптимальным давлением на грунт не должна превышать 25% в любую сторону.

Помимо толщины потребуется подобрать подходящий диаметр армирования, а также выполнить расчет количества арматуры для бетона.

Источник: rulandia.ru

Фундамент плита своими руками пошаговая инструкция: как устроена монолитная плита фундамента и этапы строительства

Все такие основания по внутреннему устройству делятся на два подвида:

Первый тип подразумевает заливку бетонного монолита с армированием непосредственно на песчано-гравийную подушку. Во втором случае на песок сначала укладываются готовые ж/б изделия заводского исполнения, а бетон уже меньшим по толщине слоем заливается как раз на них.

Схема фундамента плиты

По прочности и надежности оба этих варианта сравнимы. Здесь конечные параметры фундамента больше зависят от качества предварительных расчетов в проекте. Однако использование готовых железобетонных плит существенно ускоряет процесс строительства сборно-монолитного фундаментного основания под будущий дом.

Нужно ли утеплять пол?

Утепление пола — процедура весьма полезная, позволяющая исключить образование конденсата и намокание бетона. При этом, утепление плиты представляет собой дорогостоящую операцию, поскольку для этого понадобится застелить всю площадь под ней слоем водонепроницаемого утеплителя — специального сорта пеноплекса (экструдированного пенополистирола).

Толщина утеплителя, рекомендованная шведскими строителями, составляет 20 см. Другие источники утверждают, что достаточно 15 и даже 10 см слоя, но это зависит от климатических условий в регионе. Укладку лучше производить слоями по 5 см со смещением стыков и промазкой мастикой.

Использовать обычный пенопласт категорически запрещается, так как он не выдерживает нагрузок и быстро дает значительную осадку, прекращая выполнять свои функции и ослабляя плиту.

Область применения и особенности расчета

Основное назначение – использование в качестве основания на слабых грунтах с предельным значением несущих способностей до 2.5 кг/см2. Сюда попадают пески – пылеватые и средней плотности, глины и суглинки пластичные, торфяные и увлажненные грунты. Причем именно уровень влажности грунта во многом определяет его несущие способности – при намокании он буквально «плывет», теряя свои прочностные свойства. Поэтому, дренажу, гидроизоляции и отмостке отведена важная роль при обустройстве этого вида основания.

Надежная гидроизоляция – важная составляющая любого фундаментаИсточник olestnicah.ru

В качестве одного из достоинств часто приводят аргумент, что монолитную плиту можно сделать своими руками. Но если даже не рассматривать вопросы выбора типа бетона и параметров арматурного каркаса, остается такой важный этап, как расчет размеров плиты. И если с площадью есть определенная ясность (размер дома плюс с каждой стороны небольшой запас), то толщину плиты рассчитать непросто.

Но в этот диапазон входит и «легкая постройка» в виде гаража или летней кухни, и двухэтажный дом с мансардой. Если сделать плиту недостаточно «толстой» или выбрать не ту толщину армирующего прутка (или размер ячейки), то она не сможет выдержать совокупной нагрузки. Излишний запас прочности приводит к удорожанию и без того недешевого основания, а избыточный объем бетонирования утяжелит всю конструкцию, и уже грунт может не выдержать совокупную нагрузку.

Есть еще один вариант с диаметрально противоположной сферой применения – плиту обустраивают на скальных и крупнообломочных грунтах с очень высокими несущими свойствами. В этом случае она скорее выравнивает площадку под строительство, а не перераспределяет нагрузку от конструкции.

Еще одна особенность этого основания – прокладку трубопроводов надо сделать на этапе нулевого циклаИсточник xpcenter.ru

Дренаж и гидроизоляция

Укладка дренажной трубыИсточник katlavan.ru

После проведения нулевого цикла и засыпки песчано-гравийной подушки на выровненной площадке стелют два слоя из полотен рулонной битумной изоляции.
Все листы укладывают внахлест, а верхний слой относительно нижнего сдвигают на ширину в половину листа.
По всему периметру рулонная гидроизоляция должна быть уложена с запасом, достаточным, чтобы загнуть края к торцу плиты.
После заливки и созревания бетона, выступающие края гидроизоляции приклеивают битумом к торцу основания.
Проводят гидроизоляционные работы по защите верхней и боковых поверхностей фундамента

Видео описание

Наглядно все этапы работ на видео:

провести нулевой цикл;
сделать дренаж;
завезти, разровнять и утрамбовать для подушки не менее 30 м3 песка и щебня;
грамотно провести гидроизоляцию плиты;
смонтировать опалубку;
связать две сетки армирующего каркаса.

Пошаговая инструкция, как сделать своими руками

Технология строительства плитного фундамента под гараж предполагает последовательность следующих работ:

подготовка участка: уборка строительного мусора, разметка по периметру конструкции;
земляные работы: выборка котлована на проектную глубину, выравнивание дна, укладывания слоя геотекстиля на землю;
устройство подушки из нерудных материалов: послойно высыпают слои щебня и песка высотой каждого 10–20 см, каждый слой тщательно трамбуют;
гидроизоляция и теплоизоляция фундамента: на подушку выкладывают листовой гидроизолятор (рубероид, полиэтиленовую пленку и т.д.) с перехлестом, сверху, при необходимости, – листы утеплителя (пенополистирола);
монтаж опалубки: по периметру котлована строят съемную щитовую или несъемную из пеноплекса опалубку;
устройство армирующего каркаса из стальных прутьев диаметром 10–12 мм с размером ячейки 20 на 20 см;
бетонирование стяжки за один прием;
демонтаж опалубки, внешняя гидроизоляция монолитной плиты.

Отличия монтажа ж/б плит от заливки монолита

Железобетонные плиты имеют большой вес, поэтому их перемещают по стройплощадке с помощью автокрана. Закладные детали устраивают сверху на слои гидро- и теплоизоляции.

Если шов между плитами больше 5 мм, то его заделывают монтажной пеной. Сверху плит ставят в один слой армирующую сетку на пластиковых подпорках, а затем делают стяжку бетона.

Плюсы технологии

Ключевое преимущество плитного фундамента – большая площадь основания

В такой конструкции снижается нагрузка на грунт, что важно для монолитных построек. Достоинства плитной технологии:

простота монтажа;
высокая несущая способность;
безопасность, долговечность (срок службы монолитной плиты – до 150 лет);
возможность применения на участках с поверхностными и близко залегающими грунтовыми водами;
препятствие движениям грунта под зданием;
возможность устройства цокольного этажа;
фундаментная плита может применяться в качестве пола первого этажа.

Фундамент для дома типа «плита» увеличивает стоимость строительства. Это основной минус подобной конструкции.

Ключевое преимущество плитного фундамента – большая площадь основания

Расчет плитного фундамента

ГОСТ 25100 – чтобы разобраться с классификацией грунтов;
СП 70.13330 – где говорится об ограждающих и несущих конструкциях;
СП 28.13330 – антикоррозийные покрытия силовых каркасов зданий;
ВСН 29-85 и 37-96 – изготовление и проектирование МЗФ.

После составления проекта, начинаем готовить разметку под плитный фундамент своими руками.

Армирование фундамента

Сетки для армирования плитного фундамента вяжутся с размером ячейки 15х15 см

Сетки для армирования плитного фундамента вяжутся с размером ячейки 15х15 см. В некоторых случаях при обходе коммуникаций можно увеличить размер ячейки до 20х20 см.

Для армирования фундамента понадобятся две такие стальные сетки. Их устанавливают своими руками одна над другой на специальные подпорки. Нижняя сетка не должна касаться слоя теплоизоляции примерно на 5 см. Верхнюю сетку необходимо установить так, чтобы она не достигала верхнего края залитой плиты также на 5 см. При этом по бокам основания сетка должна утопать в бетоне на 2 см с каждой стороны.

В качестве усиления жесткости каркаса можно соединить две сетки межу собой продольными прутами меньшего сечения.

Толщина плиты

Средняя толщина плиты основания для частного дома составляет 300 мм

Монолитный плитный фундамент хорош для обустройства любого здания, но толщина рассчитывается разная. Чем больше нагрузка здания, тем толще должна быть плита. Также её размеры зависят от глубины закладки несущей конструкции.

При обустройстве мелкозаглублённого основания толщина обычно составляет около 0,3 м. Если планируется закладка глубокого фундамента, то размеры могут достигать 1,5 м. Чаще всего плита для обычного частного дома обустраивается толщиной не больше 0,4 м.

Оговорим марку бетона. Здесь главное соблюдать инструкцию по его приготовлению. Лучше всего приобретать уже готовый бетон марки М200. Также он должен иметь соответствующие характеристики по устойчивости к влаге и холоду (по воде W8, к холоду F200).

Что представляет собой монолитная фундаментная плита

Если отойти немного от официального строительного определения, то монолитный фундамент для дома представляет собой обычную плиту из железобетона. Укладывается она на специально подготовленную песчано-гравийную подушку. Высота подобного основания может колебаться в пределах 20 – 40 см. Такой разбег полностью зависит от проекта будущего дома и типа плитного фундамента, который может быть:

Заглубленный. Чтобы его сделать изначально роется котлован, укладывается подготовительная основа, на нее производится бетонирование

Обратите внимание, подобный тип плитного фундамента располагают в грунте ниже его уровня промерзания. Отличается высокими несущими способностями.
Мелкозаглубленный

С точки зрения строительства, считается наиболее простым типом основания, так как заливается непосредственно на поверхности земли, на все ту же подушку из смеси песка и гравия. Отличается от заглубленного тем, что при любых грунтовых движениях, она также плавно передвигается. Такая «мобильность» очень важна, чтобы избежать деформаций основания в некоторых районах строительства.

Из выше описанного, можно сделать вывод, что, плитный фундамент – это универсальное решение для любого строительного проекта. Но, это далеко не так. Существуют показания или противопоказания к применению подобного типа основания. Осталось только выяснить, при каких обстоятельствах можно, а при каких ни в коем случае нельзя запалубливать монолитную плиту под дом.

Разновидности плиты

Иногда в малом малоэтажном строительстве применяется монолитно-ленточный фундамент, он бывает 2-х видов: с верхней (слева на рис.) и нижней, т.е. заглубленной, лентой, там же справа. Первый делают в местах, где необходим проветриваемый подпол, скажем, с «гнилой», средиземноморского типа зимой, или в других с постоянно избыточной влажностью воздуха, или с опасностью подтопления.

Схемы монолитно-ленточных фундаментов

Жилье в таких нездоровых углах, как правило, не строят, поэтому ограничимся упоминанием о данной конструкции. Еще можно указать, что верхняя лента на плите по строймеханике несколько похожа на ростверк, поэтому весь монолит должен иметь единый каркас и заливаться в один прием. Что намного усложняет и удорожает работу.

Плита с нижней лентой куда привлекательнее: при условии утепления фундамента и с утепленной отмосткой она позволяет создать мощную потивопучинную подушку и строиться на пучинистых грунтах. Толщины же собственно плиты под дом в 200 тонн оказывается достаточно 10 см. Расчет плиты с нижней лентой сложен, так что просто для примера даем чертежи фундаментов такого типа под дома на обводненных грунтах из газобетона (вверху на рис.) и под каркасный деревянный, внизу там же. Тут необходима и утепленная отмостка, такая же, как и в первом случае; она условно не показана.

Чертежи монолитно-ленточных фундаментов

Наконец, существует еще такое явление, как свайно-монолитный фундамент. Его, крайне редко, закладывают, когда несущей способности грунта мало, а местная геология не позволяет забить или забурить и набить сваи нужной длины. Строители такое решение принимают крайне неохотно: пучащийся грунт может порвать сваи или поломать покоящуюся на них плиту. В подобных случаях чаще всего дешевле и проще оказывается предпринять меры по укреплению грунта.

Особенности постройки фундамента под печь

Независимо от типа фундамента для бани, силовая конструкция под печь должна возводиться автономно. Это связано с тем, что обогревающее устройство имеет значительный вес и может давать усадку в процессе службы.

Фундаменты для печи и самой бани должны разделяться песчаной подушкой с шириной не менее 0,5 м. При этом каждая сторона основания должна быть больше габаритов обогревающего устройства на 5–10 см.

Под печь основание закладывают ниже глубины промерзания. Это может быть монолитная конструкция с высокой песчаной подушкой и армирующим каркасом или сваи. В первом случае роют котлован на проектную глубину, устраивают утрамбованную подушку, монтируют опалубку, укладывают арматурный каркас, бетонируют пространство.

Как рассчитать железобетонную плиту самостоятельно?

Для расчёта монолитной плиты фундамента надо знать:

Уровень расположения грунтовых вод;
Параметры грунта, на котором будет размещён фундамент;
Величину промерзания грунта;
Полный вес здания, он включает в себя вес коробки, кровли, установленной в нём мебели, бытовых приборов и жильцов;
Размер снеговой и ветровой нагрузки;
Вес самой плиты.

В результате подсчётов заданных параметров можно определить, какое давление будет оказывать вся конструкция на грунт. Затем необходимо обратиться к СНиП 2.02.01–83 и определить максимальное давление на грунт в месте строения. Рассмотрим пример:

Вес здания составляет 19 тонн;
Вес кровли 3 тонны;
Вес фундаментной плиты составляет 20 тонн.

Возможная снеговая и ветровая нагрузка добавит сверху 7,5 тонны, итого суммарная нагрузка составляет 49,5 тонны.

При размере здания 6х6 метра, площадь поверхности фундамента составит 36 квадратных метров или 360 000 квадратных сантиметров. Нагрузка на грунт составит разность между весом конструкции и площадью фундамента в результате получаем 0,13 кг на кв. сантиметр. Такая нагрузка допустима для любого грунта.

При расчёте толщины монолита надо в обязательном порядке учесть следующие параметры:

Расстояние между слоями арматурной сетки;
Высота бетонного слоя на и под крайними слоями арматурной сетки;
Размеры арматуры.

Практика показывает, что традиционная толщина плиты составляет 200–300 миллиметров. Если учесть, что под ним должна находиться уплотнённая песчаная подушка высотой до 300 мм суммарная то толщина состав 600 мм. Необходимо понимать, что этот параметр меняется в зависимости от типа грунта, веса здания.

Объём бетона равен произведению периметра фундамента на его высоту, точно так же считается и необходимый объём песка или щебня. На основании проведённых расчётов будет известно и необходимое количество гидроизоляции, арматуры и пр.

Этапы работ

Строительство фундамента любого типа начинается с производства земляных работ.

Этап 1 – земляные работы

Рельеф выравнивается, при необходимости, подсыпается грунт, трамбуется при помощи виброплощадки. После этого контуры фундамента выносятся на местность (с помощью колышков и шнура). Разметив таким образом габариты монолита, можно приступать к рытью котлована. Глубина его – 300-500 мм.

По периметру размер земляного корыта должен превышать аналогичные параметры фундаментной плиты на метр. Так вы обеспечите себе достаточную степень свободы действий при выполнении дальнейших работ.

На этом же этапе обустраивается дренажная система. Для этого на дне корыта выкапываются несколько траншей (в поперечном направлении) и покрываются геотекстилем.

Поверх своеобразного фильтра укладываются пластиковые трубы, просверленные в нескольких местах для поступления в них грунтовых вод.

Трубы прокладываются до дренажного колодца с уклоном в его сторону. Уложенная таким образом дренажная система засыпается щебнем и сверху снова накрывается слоем геотекстиля.

Этап 2 – устройство подушки

Данный этап заключается в засыпке на дно котлована слоя песка с последующим его увлажнением.

Влажный песок уплотняется и на него насыпается слой щебня (все слои тщательно трамбуются).

Полученная подушка скрепляется пятисантиметровым слоем цементно-песчаного раствора.

Этап 3 — гидроизоляция

При устройстве плитного фундамента своими руками не следует забывать о защите монолитной плиты (технология устройства фундамента монолитная плита) от воздействия влаги. Гидроизоляционный материал укладывается поверх подбетонки. Стыки отдельных листов герметизируют.

Специалисты рекомендуют гидроизоляцию выполнять в два слоя, верхним из которых будет служить прочная полиэтиленовая пленка.

Она защитит от повреждений основной гидроизоляционный слой, состоящий из мастики и рубероида.

Этап 4 – устройство опалубки

Для изготовления опалубки подойдут доски толщиной до 25 мм. Они строгаются с одной стороны. Доски сбиваются в щиты, а затем монтируются внутри котлована.

Струганная сторона должна быть обращена в сторону бетона (то есть внутрь корыта). В процессе заливки доски опалубки будут испытывать большие нагрузки, поэтому их предусмотрительно укрепляют укосами.

Этап 5 – армирование плиты

Арматурный каркас собирается на земле, а затем переносится в опалубку.

При этом нижний его пояс должен устанавливаться на подпорки: таким образом можно обеспечить полное закрытие каркаса бетоном.

Чтобы соблюсти необходимый зазор между нижним и верхним поясами, на первую сетку ставятся кирпичи, а на них укладывается верхняя сетка. Вертикальные распорки лучше не варить, а вязать.

Этап 6 – заливка

Заливку опалубки бетонной смесью лучше производить при помощи насоса или строительного миксера. А как сделать плитный фундамент своими руками, если подобных приспособлений нет? В этом случае сооружается простейший желоб, по которому бетон подается в котлован.

При этом течь быстрее ему помогают лопатой. В процессе заливки надо несколько раз пройтись по залитой массе глубинным вибратором – это освободит массу от воздушных скоплений. Залитую массу выглаживают виброплитой, накрывают полиэтиленом – и оставляют в покое до полного созревания бетона.

При хорошей погоде недели через три монолит наберет нужную прочность, и вы можете приступать к строительству надземной части здания.

Ну и возможно, после прочтения этой статьи, Вам не понравился плитный фундамент. Просмотрите тогда наши статьи о ленточном фундаменте, свайном фундаменте и столбчатом фундаменте.

Возможно Вы сделаете лучший выбор фундамента для Вас.

Видео плитный фундамент своими руками.

Монтаж опалубки и гидроизоляция

После этого формируют дренажную систему, посредством которой в последующем будут отводиться грунтовые воды от здания и его основы. Здесь же проводят и утеплительные мероприятия – дно траншей покрывают утеплителем, роль которого зачастую играет пенополистирол. Поверх него насыпают дренажную подушку, состоящую из прослойки песка и щебня. Высота каждого слоя составляет порядка 25-30 см – обязательным является обильная поливка его водой и тщательная трамбовка.

Для гидроизоляции применяют полиэтиленовую плёнку и рубероид, укладывая материалы поверх готовой песчано-щебневой подушки. Далее поэтапный процесс монтажа предусматривает обустройство опалубки. Возводят её из обрезной или необрезной доски. толщиной порядка 25-30 мм, дополняя конструкцию укосами для большей жёсткости и прочности. Не стоит экономить на количестве материала и его качестве – это может иметь весьма плачевные последствия и повлечь в итоге ещё более значительные финансовые вложения, не говоря уже о понапрасну затраченном времени.

Технические особенности

Монолитная плита подойдет как фундамент для многих грунтов

Монолитный фундамент представляет собой железобетонную плиту-основание, на котором располагается постройка. Технология строительства такого основания не представляет особых сложностей.

Залить плитный фундамент своими руками может любой частный застройщик, даже не обладающий особыми навыками в строительном ремесле.

Однако подобная технология имеет свои особенности и нюансы, несоблюдение которых может стать причиной преждевременного разрушения основания и всей постройки.

Область применения

Ленточный фундамент — оптимальный вариант в большинстве случаев

Наиболее распространённым на сегодня в частной застройке типом несущих оснований является фундамент-лента. Он универсален и достаточно прост в изготовлении. Но в некоторых случаях подобный вариант может быть абсолютно неприемлем. Причиной этому, прежде всего, могут быть особенности грунта на участке строительства.

Например, высокий или постоянно изменяющийся уровень грунтовых вод, а также большая глубина промерзания почв потребует обустройства фундамента глубокого заложения. Это делает устройство монолитного фундамента ленточного типа экономически невыгодным из-за технической сложности работ и их высокой сметной стоимости.

В то же время, заливка монолитной плиты фундамента становится целесообразной при ряде условий.

Проведение работ на сложных грунтах, когда необходимо равномерно распределить нагрузку на как можно большую площадь основания. Технология плитного фундамента даёт возможность увеличить площадь опоры, тем самым снизив удельное давление на грунт.
Отсутствие в проекте дома подвального помещения или цокольного этажа.
При необходимости заливки чернового пола. В этом случае возможно использование фундаментной плиты не только в виде несущего основания, но и в качестве бетонного пола.

При выборе фундамента для частного дома следует внимательно проанализировать все плюсы и минусы той или иной технологии. Так, если застройщик решил остановить свой выбор на фундаменте плите, он должен разобраться, все ли технические условия строительства подходят именно для плитного фундамента.

Плюсы технологии

Технология заливки такого основания проста, ее можно выполнить своими руками

Устройство фундамента плиты несёт в себе целый ряд преимуществ для застройщика, решившего выбрать данный вариант несущего основания для своей постройки.

Среди основных преимуществ, которыми обладает плиточный фундамент, можно отметить следующие:

Высокая прочность. Наличие объёмного армирования и монолитная бетонная заливка позволяют создать прочную плиту фундамента, способную успешно противостоять внешним воздействиям и физическим нагрузкам.
Простота технологии позволяет залить монолитную плиту фундамента своими руками без привлечения профессионалов и специальной строительной техники. Заливка плитного фундамента своими руками позволяет значительно снизить общие сметные расходы на постройку дома.
Низкое давление на грунт. Данный показатель для основания-плиты составляет порядка 0,1 кг на кв. см, что является рекордом для всех типов несущих оснований. Достигается это равномерным распределением веса постройки по всей площади опоры и позволяет возводить достаточно массивные конструкции на слабых грунтах.
Жёсткая конструкция бетонной платформы позволяет ей равномерно опускаться и подниматься в зимний и летний периоды, что особенно актуально для участков с пучинистым грунтом. Силы, действующие при этом на плиту фундамента, не приводят к её деформации, что позволяет предотвратить растрескивания стен постройки. Аналогичные силы, действующие снизу на ленточный фундамент, способны попросту расколоть его со всеми негативными для здания последствиями.
Увеличение темпов строительства. Возможность совмещения функций основания и заливного пола позволяет сократить общее время строительства и упростить весь процесс. Обустройство фундамента плиты своими руками само по себе не занимает много времени благодаря простоте конструкции и технологии заливки. Перед тем, как сделать фундамент, не нужно производить длительных подготовительных работ по рытью траншей и монтажу опалубки сложной формы.

Определение толщины монолитной плиты

Толщина монолитной железобетонной плиты, которая будет являться фундаментом вашего будущего здания определяется исходя из характеристики грунта вашего участка. Разные грунты могут выдерживать различную максимальную нагрузку.

Суммарная нагрузка на грунт, таким образом, определяется от следующих исходных данных:

Веса самой фундаментной железобетонной плиты,
Веса всех строительных материалов, которые будут использованы для возведения вашего сооружения
Полезной нагрузки, которая будет утяжелять ваше строение. В такую нагрузку входит мебели и различная инфраструктура.
Временные сезонные и климатические нагрузки. Необходимо учитывать вес возможного снежного покрова и возможное давление ветрового потока.

Практика показывает, что для легких хозяйственных и бытовых построек, например, для гаражей или сараев, достаточно создание фундаментной плиты толщиной в 10 сантиметров. Для построения жилых зданий толщину фундаментного основания увеличивают вплоть до 25 сантиметров. Такая толщина позволяет проводить уже полноценное многослойное армирование.

Типы оснований

Монолитный железобетонный фундамент бывает таких типов:

Классический – в нем плита обустраивается на подушке из смеси песка и гравия, наличие утепления желательно, но не обязательно. Толщина бетонного покрытия составляет 20-50 см с учётом массы постройки и типа грунта. Размеры подушки определяются с учётом общей глубины залегания плодородного слоя почв (его снимают).
Полученный после снятия верхнего слоя котлован засыпают на две трети гравием с песком.

Так выглядит классический тип монолиткиИсточник ownhouse.pro

УШП – шведская фундаментная плита с утеплением, она идёт с тёплым полом встроенного типа. Опалубка не съёмная – в её состав входят блоки пенополистирола L-образной конструкции. Такая структура снижает затраты на обогрев помещений, поскольку тепловые утечки будут минимальными. Поверх нужно уложить трубы тёплого пола, на них или под ними можно обустроить арматуру, залить все бетоном до 10 см. Коммуникации проектируют на этапе подготовки к основания, не раньше. Когда фундамент будет готов, можно обустраивать отопление и подводить инженерные коммуникации. Такой подходят ускоряет строительство, но повышает его стоимость.
Русский – плитные конструкции с рёбрами жёсткости. Чтобы усилить конструкции оснований для возведения тяжёлых домов, были созданы ребра разных жёсткостей и массивных габаритов. Обустройство таких конструкций выполняют под несущими стеновыми перекрытиями. Степень сложности проводимых работ повышается – отдельно нужно делать ребра жёсткости и отдельно плиты. При этом несущая способность фундамента выйдет максимальной, можно будет сделать плиту тоньше до 15 см.

Выбор устройства монолитной плиты следует делать с учётом особенностей проекта, доступного бюджета, технических возможностей, желаемых результатов.

Монолитные фундаменты делятся на классические, русские, УШПИсточник misterbuilder.ru

Засыпка под плиту

Для засыпки используется однородный материал, оптимально — речной песок

Важно не допустить наличия в нем глинистых включений, удерживающих воду. Разные источники предлагают собственные варианты засыпки — либо полностью используется песок, либо производится послойная засыпка песком и мелким щебнем

Наличие щебня позволяет плотнее утрамбовать нижний слой — острые грани мелких камней эффективнее уплотняют слой песка. Поверх щебня вновь засыпают выравнивающий песчаный слой 5 см.

ВАЖНО!
Общего мнения на этот счет не достигнуто. Просадка подушки, отмеченная на практике, возникает как у однородных, так и многослойных вариантов засыпки, что объясняется большей нагрузкой на внутренние несущие стены, чем на наружные.

Заливка плиты на ленточный фундамент

Заливка бетона производится равномерно по площади плиты. Для этого надо смонтировать подвижный лоток для подачи бетона, который можно присоединять к миксеру (бетономешалке) и подавать материал во все участки ровным слоем.

Необходимо обеспечить возможность подхода техники с нескольких сторон для обеспечения возможности более удобной подачи бетона и распределения его максимально равномерным слоем. При заливке следует руководствоваться уровнем верхнего слоя арматурных стержней.

Уровень бетона должен быть на 5 см выше. Для удобства заливки и вспомогательных действий (выравнивания поверхности, удаления воздушных пузырей) рекомендуется установить систему трапов, расположенных на 120-30 см выше уровня бетона.

По ним можно ходить, работать, выполнять различные действия не разрушая слой заливки.

После окончания заливки всю площадь плиты накрывают полиэтиленовым полотном для защиты от солнца. Первые несколько дней периодически поливают бетон водой, компенсируя возникающие от разницы влажности напряжения в материале, способные образовать трещины.

Материал окончательно затвердевает через 28 дней, попыток сократить этот срок предпринимать нельзя.

Из чего состоит фундамент в виде монолитной плиты

Плитный фундамент представляет собой монолитное железобетонное основание, которое располагается под всей площадью будущего строения. Таким образом общий вес строения равномерно распределяется на достаточно большую площадь, чем достигается снижение давления на грунт. Такой фундамент также спокойно относится к сезонным изменениям объема грунта, так как он поднимается или опускается целиком. Вместе с этой монолитной платформой будет равномерно опускаться и подниматься вместе со всем строением, исключая его повреждение при сезонных изменениях грунтов.

При строительстве фундамента в виде монолитной железобетонной плиты в обязательном порядке предусматривается устройство гидроизоляции и подушки из утрамбованного песка, который будет также компенсировать изменения объема грунта на вашем участке.

Схема плитного фундамента

Источник: nikastroy.ru

Монолитный фундамент для дома пошаговая инструкция

Насколько качественно зальешь фундамент, так долго дом и простоит – это уже проверенная годами строительная мудрость. Наиболее надежным и долговечным является монолитный фундамент. Что представляет собой подобный тип основания, как его подготовить, разберем подробнее.

Что представляет собой монолитная фундаментная плита

Заглубленный. Чтобы его сделать изначально роется котлован, укладывается подготовительная основа, на нее производится бетонирование. Обратите внимание, подобный тип плитного фундамента располагают в грунте ниже его уровня промерзания. Отличается высокими несущими способностями.
Мелкозаглубленный. С точки зрения строительства, считается наиболее простым типом основания, так как заливается непосредственно на поверхности земли, на все ту же подушку из смеси песка и гравия. Отличается от заглубленного тем, что при любых грунтовых движениях, она также плавно передвигается. Такая «мобильность» очень важна, чтобы избежать деформаций основания в некоторых районах строительства.

Что представляет собой монолитная фундаментная плита

Что такое монолитный фундамент для частного дома

Плитное (монолитное) основание представляет собой сплошную железобетонную плиту, на которой собственно и строятся все последующие несущие конструкции (стены, перекрытия, опоры и т.д.). Для того чтобы прочностные качества и характеристики были на высоком уровне необходимо выполнять проектирование. При этом учитывается габаритные размеры будущего строения, тип грунта и другие особенности (природные, геологические). В простом понимании это однородная структура, которая состоит из металлического каркаса, залитого прочной бетонной смесью. Если имеются грунтовые воды, то дополнительно необходимо устанавливать специальную дренажную систему.

Фундамент данного типа относится к плавающим разновидностям, которые имеют относительно небольшую глубину заложения. В самом низу должен располагаться небольшой слой из мелкого гравия и песка, который будет равномерно распределять нагрузку на нестабильный грунт. Так как площадь достаточно большая, то для возведения потребуется большое количество армирующих элементов и бетонной смеси. Рекомендуется использовать бетон высокого качества (не ниже марки В30). Глубина заложения будет напрямую зависеть от массы строения и типа грунта.

Монолитное основание имеет одну особенность, о которой вам стоит знать. Если строительство коттеджа выполняется на пучинистой и нестабильной почве, то в зимний период здание может подниматься, а при потеплении – опускаться в прежнее положение. Благодаря прочности и однородности железобетонной плиты, данные изменения никак не влияют на целостность несущих стен.

Структура конструкции и схема

При монтаже фундаментная плита не нуждается в большой глубине залегания. Ее необходимо расположить достаточно близко к поверхности земли. Это объясняется тем, что плита под дом должна плавать на располагающейся ниже почве. Именно тогда будут проявлены самые оптимальные прочностные характеристики, а грунтовое выпучивание зимой не будет нести опасности для дома.

Структура плитного фундамента своими руками выглядит следующим образом:

Грунтовое основание. Обычно это дно котлована, которое должно быть уплотнено.
Песчаная подушка. У фундаментной плиты может быть разного исполнения: песок, щебенка или комбинированная с гравием. Предназначение – равномерное распределение грунтовых нагрузок и колебаний. Может выполняться в несколько слоев различными материалами.
Армирующий слой. Он предназначен для защиты предыдущего слоя от размытия и заиливания. Производство насчитывает несколько способов устройства геотекстиля в зависимости от условий строительства. Может использоваться между первым и вторым слоем, чтобы препятствовать движению частиц грунта, а также между песчано-гравийными засыпками. Функция везде одна. Нахождение засыпки из гравия или щебня над песчаным слоем препятствует капиллярному движению влаги.
Бетонная подготовка. В ряде случаев данным слоем технология строительства его не подразумевает, чтобы сэкономить деньги. Но она выполняет очень важную роль – придание четкой геометрии для дальнейшего процесса заливки монолитной фундаментной плиты. После устройства бетонной подготовки монтаж гидроизоляции будет выполнен гораздо качественнее.
Гидроизоляция. Выполняет роль барьера при движении грунтовой влаги. Рекомендуется устанавливать минимум два слоя рулонной гидроизоляции (полимер-битумной).
Монолитная конструкция (плита).
Арматурный пояс. Стандартный вариант выглядит следующим образом: две связанные между собой арматурные решетки для наибольшей жесткости. Защитный слой бетона ориентировочно должен составлять в районе 50 миллиметров.

Так выглядит структура изготовления монолитных фундаментов. Однако монолитную плиту можно выполнять несколькими способами относительно условий строительства. Классический вариант – сплошная конструкция, ширина которой соблюдается по всей рабочей площади. Он отлично подходит для стабильного грунтового основания.

Главный недостаток – небольшая толщина плиты, что в связи с близким расположением верхнего края к уровню земли, негативно сказывается на стенах. Альтернатива – использование усиления (ребер жесткости), располагающие сверху или снизу конструкции.

Особенности поведения фундамента

На пучинистых, просадочных и водонасыщенных грунтах основным способом обеспечить устойчивость постройки считается устройство плавающего фундамента. Основная идея такого основания заключена в том, что грунт обладает хоть и малой, но при этом относительно равномерной плотностью. Из-за этого вероятностью сосредоточения нагрузок, как правило, пренебрегают. Однако не следует забывать, что хотя почва под фундаментом оказывает равномерное противодействие, сама нагрузка от стен при любых условиях будет сосредоточенной.

Именно поэтому при расчёте монолитной плиты в качестве фундамента следует обеспечить как минимум её конструкционную прочность на прогиб под воздействием стен по периметру. При грамотном и ответственном планировании для плиты закладывается запас надёжности порядка 20–30% на случай непредвиденного изменения гидрогеологической обстановки. При наиболее скрупулёзном подходе учитываются все нагрузки и воздействия согласно СП :

Постоянные: вес строительных конструкций, в том числе и самой плиты, эксплуатационная нагрузка зданий (150–200 кг/м2), вес установленного оборудования или транспорта.
Временные: снеговые, вес строительных материалов, складируемых внутри здания до завершения строительства, силы морозного пучения грунта и вызванные ими сосредоточения постоянных нагрузок.
Особенные: перегрузки фундамента из-за необратимых изменений структуры грунта, сейсмические, а также напряжения, возникающие под действием пламени пожара.

Основными двумя способами увеличить устойчивость плитного фундамента к нагрузкам является наращивание его толщины и увеличение содержания армирующих элементов. Монолитная плита — это фундамент мелкозаглубленного или вообще незаглубленного типа, а значит, её реальная устойчивость ограничивается опорной способностью грунта на глубине расположения подготовительного слоя. Если нагрузка для здания превышает произведение опорной способности на площадь основания, никакие ухищрения с усилением плиты не помогут — здание неизбежно будет проседать до тех пор, пока не упрётся в достаточно плотный слой осадочных пород. Равномерность осадки при таком поведении предсказать невозможно, даже наоборот — появление крена при течении таких процессов практически гарантировано.

Схема плитного фундамента: 1 — уплотнённый грунт; 2 — геотекстиль; 3 — песчаная подушка; 4 — геотекстиль; 5 — гравийная подушка; 6 — гидоизоляция; 7 — теплоизоляция (пенополистирол); 8 — армирование; 9 — монолитная плита

Расчёт монолитной плиты фундамента на прочность можно выполнить точно таким же образом, как и для плиты перекрытия при условии, что приложенная нагрузка принимается за распределённую. Плита фундамента вне зависимости от размеров не может иметь толщину менее 200 мм — это минимальный показатель для обеспечения верхнего и нижнего слоёв бетона и правильного разнесения армирования от центра. Прочности такой плиты с лихвой хватит для строительства одноэтажного дома с мансардой из легковесных блоков или ещё более лёгкой каркасной постройки. Для двухэтажных строений толщину принято брать в диапазоне 220–230 мм с соответствующим увеличением размера армирующих прутьев, при наличии цокольного этажа — 300 мм. Также увеличить жёсткость плиты можно без наращивания толщины, но за счёт более выгодной пространственной конфигурации, например, с размещением рёбер жёсткости под несущими стенами.

Монолитный фундамент — этапы возведения

Расчет фундамента

На монолитный фундамент при строительстве многоэтажных ЖК (жилищных комплексов) необходимо огромное количество бетона и арматуры. До начала расчетов необходимо понимать, что данный вид конструкции почти в три раза дороже других. Формула подсчета количества бетона вполне простая. Необходимую площадь фундамента умножить на его высоту и умножить на коэффициент запаса (1,1). Так же не в расчеты надо включить бетон с доставкой , это важная составляющая при строительстве.

Очерчивается периметр работ, очищается поверхность земли от плодородного грунта (20-50м и более), роется котлован с запасом в один метр. Глубина заложения зависит от параметров конкретного объекта, который строится (вес, объем) и особенностей поверхности земли. Выравнивают дно, застилают гидроизоляционной пленкой, насыпают ровный слой в 30 см чистого песка и трамбуют, затем кладут щебень, распределяя по всей площади. Закладываются по краям дренажные трубы. Важно понимать, что прежде чем заливать плитный фундамент, продумываются все коммуникации, расположение труб и сантехники.

По периметру котлована сооружают опалубку из обрезанных под высоту монолита досок толщиной 40мм, подпирают конструкцию с наружной стороны. На утрамбованный щебень за один заход заливают подготовительный слой бетона (100мм) по всему периметру. После этого делают гидроизоляцию (рулонную и обмазочную), укладывают утеплитель и арматуру и затем заливают основной слой бетона, распределяя специальными вибраторами.

Заключительный этап

Монолитная плита накрывается пленкой, через 8 часов укрывной материал поливается водой (капельно). Через 28 дней монолитная плита набирает 98% прочности, но уже при 70% возможен демонтаж опалубки.

Плитный фундамент целесообразно применять на слабых грунтах, где нельзя реализовать возведение альтернативных видов, либо по стоимости они сопоставимы с плитным. Рекомендуют применение плиточного фундамента под строения, где не предусматриваются подземные коммуникации (парковка, гараж и пр.). Бетон для такого типа фундамента лучше брать на прямую с завода или проверенных компаний.

Характеристики плитного фундамента

Плитный фундамент представляет собой монолитную плиту под всем зданием, которая является сплошным или ребристым железобетонным монолитом либо состоит из железобетонных балок с плотной заделкой швов и последующим монолитным покрытием. Так как нагрузка от веса здания приходится на всю плиту, к ее конструкции и устройству предъявляются повышенные требования.

Различают два вида плитного фундамента:

заглубленный;
незаглубленный.

Глубина заглубления обычно около 30 см. При этом под фундаментом устраивается подушка из песка и гравия. Незаглубленный тип плитного фундамента часто называют «плавающим», глубина его заложения не более 8 см. За счет небольшого заглубления фундамент движется вместе с движением почвы, чем обеспечивает высокую прочность всей конструкции.

Благодаря большой площади плиты снижается нагрузка на грунт. Использование при устройстве фундамента армирования предохраняет всю конструкцию от перемещений и усадки грунта. Данный фундамент применяется почти для всех видов грунтов. Осложняется его применение лишь на покатых поверхностях.

Плитный фундамент имеет следующие преимущества:

применение фундамента на любых типах грунта, в том числе плавающих;
простая технология изготовления, бетонная смесь может выгружаться без помощи бензонасоса напрямую, что экономит время и финансы;
большая площадь плиты обеспечивает высокую несущую способность;
жесткий внутренний каркас плиты предохраняет ее от деформаций, при сезонных движениях почвы плита движется вместе со всем зданием, поэтому данный фундамент подходит для «неэластичных» стен: кирпичных, из газоблоков и др.;
поверхность плиты можно использовать в качестве полового покрытия без дополнительного облицовочного материала;
при соблюдении технологии изготовления препятствует проникновению влаги, снижает теплопотери через пол;
при строительстве в условиях мерзлого грунта, благодаря небольшому заглублению экономятся расходы на земельных работах.

Недостатки плитного фундамента:

сложность совмещения устройства подвала и сплошной плиты;
невозможность ремонта;
работы по заливке фундамента должны выполняться при благоприятной погоде;
высокая стоимость.

Если рассматривать высокую стоимость, то она объясняется повышенной материалоемкостью: использование большого количества бетона и арматуры. Но плита дает возможность сэкономить на других этапах строительства и построить теплый энергоэффективный дом :

плита может использоваться в качестве пола первого этажа;
при устройстве теплого пола, его можно сделать непосредственно в плите, таким образом, не придется выполнять отдельную стяжку;
для устройства опалубки значительно экономится пиломатериал;
небольшой объем земельных работ;
нет необходимости применения спецтехники.

Таким образом, выполнив расчет сметы , можно понять, что наиболее выгодно применять плитный фундамент для одно-двухэтажных зданий с небольшой площадью основания. Для того чтобы фундамент был надежным и выдержал нагрузку здания и движения грунта, надо правильно сделать расчет плитного фундамента, который выполняется на этапе проектирования.

Опалубка для монолитного фундамента: пошаговая инструкция

Опалубка для монолитного основания своими руками

Прочность и долговечность строения во многом зависит от основания. Неправильный выбор фундамента или допущенные ошибки на этапе его возведения могут привести не только к серьезным материальным затратам, но и к разрушению строения.

Основной проблемой при возведении фундамента является неустойчивый грунт. Именно от этого фактора зависит выбор основания. В большинстве случаев на слабых грунтах возводят монолитный фундамент.

Преимущества монолитного основания

Монолитная плита-фундамент – это несложная, но дорогостоящая конструкция. Однако существенные преимущества побуждают возводить основание такого типа.

Кроме того, монолитный фундамент позволяет избежать дополнительных расходов на гидроизоляцию и утепление пола. А вот на дренаже плитного фундамента лучше не экономить.

Виды опалубки и материалы для ее изготовления

Опалубка делится на два вида:

Съемная конструкция удаляется после застывания бетона.
Несъемная опалубка остается на месте и служит для утепления строительной конструкции.

Для изготовления опалубки можно использовать разные материалы:

Съемная и несъемная опалубка монолитной плиты

Опалубка из досок

Доска считается самым удобным материалом при устройстве опалубки. Ее можно легко отпилить и скрепить там, где нужно. Наилучшим вариантом считаются доски из хвойных пород деревьев. Это может быть ель, сосна или пихта. Срок службы такого материала довольно долгий, поэтому доски можно использовать несколько раз.

Доски одноразового использования могут быть из деревьев любых пород.

Древесные доски для опалубки

Выбирая древесину в качестве материала для опалубки, стоит помнить о влажности доски. Показатель менее 25% увеличивает способность дерева к впитыванию влажного бетона. При обустройстве опалубки в летнее жаркое время рекомендуется проливать опалубку водой перед тем, как заливать бетон. Повысить гидроизоляцию опалубки можно с помощью полиэтиленовой пленки или листов рубероида, прикрепляя их степлером.

Немалую важность имеет толщина доски для опалубки. Она подбирается в зависимости от предполагаемого количества упоров и подпорок. Принимая во внимание факт, что более толстые доски имеют высокую стоимость, можно сократить расходы, взяв доски меньшей толщины, но увеличив количество подпорок. Для повышения прочности опалубки доски усиливают дополнительными стяжками.

Опалубка из фанеры

Фанера обладает некоторыми преимуществами перед доской. Во-первых, она имеет более ровную поверхность. Во-вторых, требуется меньше времени на сборку и установку. В-третьих, материал менее подвержен деформации. Однократное использование фанеры для изготовления опалубки допускает возможность применения обычной фанеры из хвойных пород деревьев.

Для более частого использования требуется влагостойкая фанера. Для многократного использования идеальным вариантом будет ламинированная фанера.

Опалубка для фундамента из фанеры

Для работы фанера распиливается на нужные отрезки, которые с торцов промазывают влагостойким клеем для снижения впитывающей способности. Рабочую поверхность можно обработать олифой, что также снизит влагопоглощение фанеры.

Правила установки опалубки

На опалубку возлагается несколько основных задач:

Способность выдерживать давление бетонного раствора.
Сохранять заданную форму.
Возможность легкой и доступной сборки.
Должна быть максимально герметичной, чтобы предотвратить утечку бетонной смеси.

При устройстве опалубки для монолитного фундамента важно соблюдать основные правила:

Нельзя устанавливать стойки и подпорки на вскопанном или насыпном грунте. Конструкция должна быть надежной и максимально устойчивой. На слабых грунтах под опорные стойки лучше подложить обрезки досок.
Принимая во внимание воздействие на опалубку большой массы бетона, нужно обеспечить неизменное положение щитов на длительный срок.
На проблемных грунтах не исключается возможность монтажа опалубки на специальных фундаментных обрезах. Их заглубляют ниже точки промерзания грунта, что делает конструкцию более устойчивой и крепкой.

Сборка опалубки

Главная функция опалубки – возможность придать фундаменту правильную форму. Собирать опалубку можно разными способами. Все зависит от материала, используемого для устройства опалубки. Также учитывается характеристика фундамента и индивидуальные предпочтения. Сборка опалубки для монолитного фундамента проходит в несколько этапов:

Сборка опалубки для монолитного фундамента

Таким образом, принимая во внимание важность такого элемента строительства, как фундамент, требуется соблюдать правила и инструкции при устройстве опалубки для монолитного фундамента. Только в этом случае можно получить крепкое надежное основание для строительной конструкции.

Технология

Существует два способа создания плиты фундамента- монолитный и сборный. Если плита будет монолитной сначала монтируется опалубка, затем собирается арматурный каркас, а после единожды заливается бетон под всю конструкцию. В случае сборного фундамента он монтируется из готовых железобетонных плит швы между ними заливаются бетоном.

Такая конструкция не требует опалубки и монтажа арматурного каркаса, однако имеет свои недостатки. Нельзя добиться нужной толщены фундамента так как плиты, изготовленные на заводе, имеют определенную толщину. По сути фундамент не будет монолитным, что делает его менее прочным. Требуется кран для укладки плит. Из -за неровностей грунта плиты не получится положить ровно, придется выравнивать их, что сделать в ручную практически невозможно.

Строительство плитного фундамента

Строительство плитного фундамента состоит из нескольких этапов, по окончании каждого из которых должен осуществляться контроль качества выполненных работ. Мы не будем подробно описывать весь процесс, но ответим на ключевые вопросы, которые часто задают участники форума

Как рассчитать толщину плиты и сечение арматуры?

При этом следует руководствоваться нормативами (СП и СП ). Более простой путь предполагает использование готовых проектов, которые имеются у всех крупных строительных фирм. Для проверки расчётов и сравнения вариантов стоит задействовать специальные компьютерные программы, например Foundation, GIPRO или WINBASE.

Нужен ли дренаж вокруг и под плитой фундамента?

На болотистых и подтопляемых участках он крайне желателен. При этом функцию дренирующего слоя выполняет подсыпка из щебня крупной фракции (20–70 мм). Система будет более эффективной, если проложить в толще подсыпки трубчатые дрены (их оптимальный шаг составляет 1,5–2 м). Также необходима дрена по периметру плиты или отмостки.

Вода должна отводиться в дренажный колодец или на понижающийся рельеф; при уровне грунтовых вод менее 1 м от поверхности целесообразно задействовать систему автоматической откачки воды насосом. Наличие дренажа уменьшит риск промерзания грунта под домом, продлит срок службы фундамента и снизит риск растрескивания отмостки.

Плиту заливают под всем домом, включая крыльцо и террасу (веранду). Если пристраивать эти элементы позже, велика вероятность образования перекосов и трещин на стыке стен.

Как проложить коммуникации?

Водопроводные и канализационные трубы, а также электрокабель (если предусмотрен его подземный ввод) прокладывают при устройстве подушки. Их защищают от возможного повреждения слоем ЭППС или оборачивают несколькими слоями гидроизоляционного материала. В принципе, возможно подключение к коммуникациям и после окончания строительства — через пристенный утеплённый короб.

Можно ли возводить плитный фундамент в холодное время года?

Это возможно, но связано с увеличением затрат и риском снижения надёжности конструкции.

Можно ли возвести плитный фундамент из самодельного бетона?

Только для небольшой постройки хозяйственного назначения. Если речь идёт о доме, то такой способ исключён, ведь при заливке бетона малыми порциями не избежать многочисленных «холодных» швов, которые катастрофически снизят жёсткость плиты и её стойкость к образованию трещин. При доставке готового бетона перерыв между прибытиями автомиксеров должен составлять 3–4 ч.

Можно ли укладывать напольное покрытие непосредственно на поверхность шведской плиты?

Да, как правило, удаётся обойтись без выравнивающей стяжки. В крайнем случае доливают тонкий слой самонивелирующейся смеси. Заметим, что на шведскую плиту желательно укладывать покрытия, хорошо проводящие тепло, например керамогранитную или каменную плитку, специальный ламинат.

3 мифа об армировании

Арматуру следует вязать, а не сваривать, так как сварка отрицательно влияет на прочность металла. В действительности это касается только легированной арматуры, которая в индивидуальном строительстве практически не используется. Вязать арматуру проще и дешевле, чем и объясняется популярность этого способа монтажа.
Вязать арматуру можно чем угодно и необязательно плотно, так как соединения необходимы лишь для монтажного позиционирования элементов каркаса. Между тем, согласно строительным нормативам, при вязке нахлёсточных и крестообразных соединений стержни должны быть подтянуты друг к другу без зазора. Нахлёсты (их длина равна 40 диаметрам арматуры) следует связывать стальной проволокой в нескольких местах.
Диаметр арматуры не важен, если соблюдается требуемый коэффициент армирования (отношение площади сечения арматуры к площади сечения бетонной конструкции). На самом деле использование тонкой арматуры (8 мм) увеличивает трудоёмкость монтажа и усложняет контроль качества выполненных работ.

Укрупнённый расчёт стоимости строительства утеплённого плитного фундамента площадью 80 м2

Заключение

Как показывает практика, принятое в монолитной фундаментной плите армирование из отдельных стержней и плоских арматурных каркасов позволяет обеспечить совместную работу фундамента с грунтовым основанием и тем самым эффективно применять их на слабых и неравномерно сжимаемых грунтах.

Устройство песчаной (противопучинистой) подушки позволяет уменьшить глубину их заложения от поверхности земли до 40–50 см и тем самым снизить объемы земляных работ почти на 40 % по сравнению с устройством ленточных фундаментов. Заглубление подошвы фундаментной плиты на 40–50 см от поверхности земли позволяет исключить из технологического процесса искусственное понижение подземных вод. Наличие слоя теплоизоляции в конструкции монолитной фундаментной плиты позволяет существенно сократить трудозатраты на устройство теплых полов по грунту по сравнению с ленточными фундаментами.

Следовательно, монолитные фундаментные плиты, благодаря особенностям конструктивного решения и практически полной механизации производства работ, могут быть рекомендованы к массовому применению как высокоэффективные фундаменты для возведения зданий и сооружений любой этажности при любых по сложности гидрологических и геологических условиях.

Разновидности плитного фундамента

Правильный фундамент шведская плита

Изначально для тяжелых построек этот фундамент изготавливался в виде прямоугольной ж/б конструкции одинаковой толщины на всех участках. Однако такая плита имеет максимальный бюджет строительства из-за перерасхода арматуры, бетонной смеси. Поэтому были созданы модификации для разных эксплуатационных условий следующих типов:

плита ребристая – фундамент значительно тоньше в центральной части (10 – 15 см вместо 35 см), под несущими стенами расположены ребра жесткости, направленные вниз или вверх

утепленный «шведский» фундамент – обладает интегрированным в верхнюю часть теплым водяным полом, заливается с ребрами жесткости поверх теплоизоляционного слоя (экструдированный пенополистирол высокой плотности)

кессонная плита – имеет подвал под одним/несколькими комнатами, заливается в три этапа

Внимание: Для коттеджей с подвальными эксплуатируемыми уровнями могут применяться два фундамента – заглубленная лента или плита. Первый вариант обходится на 10 – 20% дешевле, поэтому заглубленные плитные фундаменты используются крайне редко

Глубина заложения плит составляет 40 – 70 см, причем, пахотный, богатый органикой, слой грунта придется снять полностью в любом случае. Если этого не сделать, через несколько месяцев органика перегниет, здание неизбежно просядет ниже проектного уровня.

При необходимости незаглубленной плиты вынутый слой чернозема заменяется инертным материалом. Подстилающий щебеночный либо песчаный слой не нужен только при строительстве на гравелистых, крупнопесчаных, крупнообломочных, скальных почвах. Для снижения/компенсации морозного вспучивания фундамент оснащается дренажом, отмостка утепляется на глубине подошвы конструкции.
