Технология геодезических работ представляет собой определенную последовательность и порядок мероприятий, которые дают возможность максимально четко и быстро составить технический отчет для дальнейшей разработки участка, проекта территории и сооружений, а также осуществления строительных работ.
Геодезическими являются такие работы, которые проводятся при помощи специальных приборов, оборудования и программ. На полевом этапе таких работ осуществляется рекогносцировочное обследование местности, также согласовывается план геодезических работ с другими участниками процесса, проводятся вычислительные и другие мероприятия, благодаря которым обеспечивается полный контроль, качество и точность всех работ.
Перед выездом специалистов на местность проводятся подготовительные работы, проверяется все оборудование и техника, получаются пробные снимки приборов, а также делаются пробные спутниковые определения, которые должны соответствовать тем методам, которые будут выполняться на местности. Далее проектируется съемочное обоснование, которое позволяет определить метод построения сетей и определения висячих пунктов.

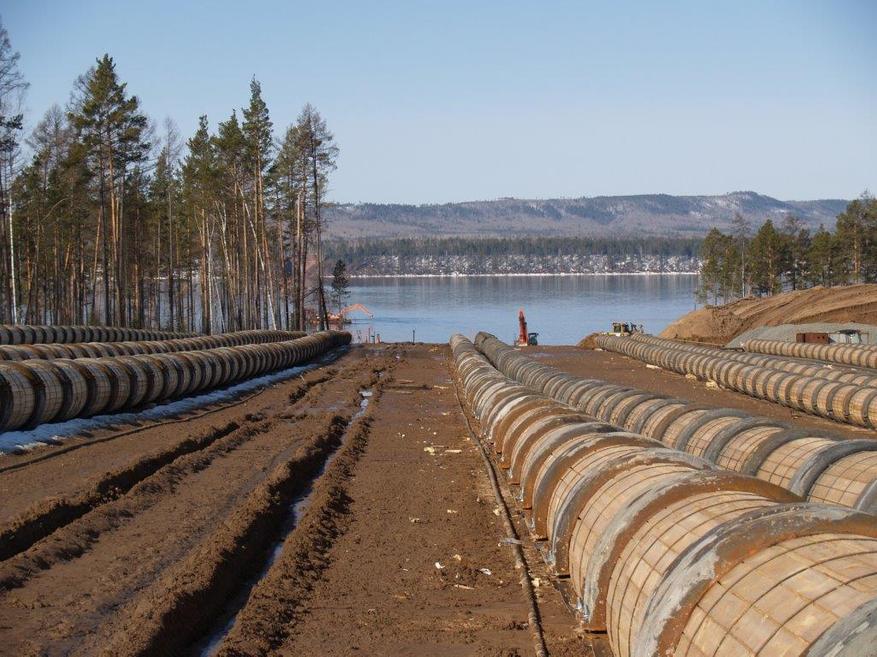

Геодезические работы при строительстве туннелей
Последовательность выполнения всех работ по участку должна выполняться неукоснительно, так как отклонения в процессах может привести к неправильным результатам, их искажению и необходимости проводить такие работы повторно. Так, в первую очередь всегда должна проводиться рекогносцировка местности, так как она должна помочь найти и обследовать расположение подземных сооружений. Кроме того, исследуются пункты геодезической основы, находятся характерные точки объекта, проводится сбор геодезических и картографических данных. Именно после таких мероприятий можно проводить съемку всех наземных и подземных сооружений, которые нанесены на карту и план. Это может быть водопровод, канализация, теплосети, газо- и нефтепроводы, кабельные сети.
Стоит отметить, что некоторые работы могут выполняться исключительно при благоприятных погодных условиях. Например, зимой толщина снежного покрова не должна превышать 10см при выполнении топографической съемки. И если ранее такая съемка уже была выполнена, то данные по ней необходимо обновлять. На заключительном этапе проведения работ проводится вычислительная обработка в специальной компьютерной программе. Далее осуществляется контроль измерений оборудованием с более высоким классом точности, при этом результаты контроля не должны содержать погрешности выше допустимых.
Отчетные материалы по выполненным работам готовятся каждую неделю, и направляются в камеральный отдел в электронном варианте. После этого камеральная группа обрабатывает такие отчеты, и готовится полный технический отчет со всей информацией по участку, результатами исследований и съемок, с вычислительными схемами рекомендациями для заказчика.
Источник: geoolog.ru
От участков ИЖС до запуска ракет: зачем нужны геодезические пункты
Для чего в полях «неопознанные» высокие металлические треноги, «железные пуговицы» в земле и пронумерованные железные чопики в стенах домов
ГЕОДЕЗИЧЕСКИЕ РАБОТЫ — ЧТО ЭТО ТАКОЕ, ЗАЧЕМ НУЖНЫ?
Фото: Павел Колядин
Триангуляция, полигонометрия, трилатерация – привычные землемеру термины для всех непосвящённых звучат как заклинания. И всё, что связано с этими геодезическими понятиями, кажется таинственным и оттого подозрительным. Управление Росреестра по Белгородской области рассказывает, для чего всё это.
Всё давно опознано
В Росреестре на дилетантское «таинственные и неопознанные» только улыбаются. Всё это геодезические пункты – инженерные конструкции, закрепляющие точки земной поверхности с определёнными плановыми координатами и высотными отметками. Основа основ для любых измерений: от межевания участков под ИЖС до расчёта силы земного притяжения при запуске ракет. В Белгородской области пункты ГГС используют для кадастровых, геодезических, землеустроительных работ и в производстве инженерно-геодезических изысканий при строительстве.
«Триангуляция, полигонометрия, трилатерация – это основные методы построения государственной геодезической сети (ГГС), – рассказывает и. о. заместителя руководителя Управления Росреестра по Белгородской области Лариса Александрова. – В зависимости от класса точности сети устанавливают разные пункты ГГС. В населённой местности их закрепляют стенными знаками на зданиях – металлическими марками.
Это пункты полигонометрии, или нивелирные марки. На равнинной местности – подземными бетонными монолитами или металлическими трубами, а над ними ставят металлические пирамиды (наружные знаки). Они нужны для обеспечения видимости между пунктами на время производства угловых и линейных измерений. Наружные знаки являются хорошими ориентирами.
Они бывают деревянными, металлическими или железобетонными. Это пункты триангуляции».
Все пункты ГГС – собственность Российской Федерации. Никакого ухода от правообладателей земельных участков, на которых пункты расположены, они не требуют: ни красить, ни траву косить. Они требуют только одного: не трогать.
Разрушенный пункт триангуляции / Фото: Росреестр
Точка в поле
Металлические пирамиды в поле или у обочины ничего не излучают, не ловят и не подают сигналы. Они лишь опознавательный знак о том, что здесь точка координат.
«Сеть триангуляции строится по принципу треугольников с определённым расстоянием между пунктами. Раньше пирамидки ставились таким образом, чтобы, стоя на одном пункте, было видно другой на расстоянии десятков километров. В Белгородской области 1,6 тыс. пунктов триангуляции. С появлением систем GPS и ГЛОНАСС надобности в такой видимости нет», – поясняет Александрова.
Однако даже в век GPS пункты ГГС не теряют своей важности.
В 1990-х годах железные пирамиды активно сдавали на чермет, но для пунктов главное не наземная часть, а сама марка – носитель координат. Она может быть расположена и на поверхности земли, и под землёй.
Их уничтожает сельскохозяйственная и строительная техника, как правило, по незнанию.
«В одном районе наш специалист увидела, как комбайн перепахал пункт. Опознавательного знака там не было, только марка в земле, и комбайнёр, естественно, ничего не знал. Агроном должен знать, что находится на поле: коммуникации, трубопроводы, геодезические пункты. Мы судились с агрокомпанией три года, дошли до Верховного суда и обязали компанию восстановить пункт», – продолжает Лариса Александрова.
Сама марка в земле / Фото: Росреестр
Точка на участке ИЖС
Росреестр выявил несколько случаев, где люди, ничего не подозревая, строят дома прямо на пунктах ГГС. В отличие от застройщиков, специалисты БИК не могут не знать о наличии геодезических пунктов. Они сами пользуются ими при межевании участков. После обращения Росреестра в прокуратуру БИК обязалась не раздавать участки, на которых расположены пункты ГГС.
«Мы направляли им списки участков, на которых расположены пункты ГГС, и акты сдачи пунктов на сохранность. В этом году при обследовании пунктов выявили два случая в Белгородском районе и Яковлевском округе. На одном уже стены будущего дома, а на другом залит фундамент. В обоих случаях пункты внутри будущего дома», – рассказывает она.
За порчу пункта грозит штраф, но в случае с БИК непонятно, кто должен платить: застройщик, который ничего не знал и испортил, или БИК, которая всё знала, но сама пункт не портила? Росреестр вынес предостережение БИК, предложив перенести пункты. Перенос одного пункта обходится в 300–500 тыс. рублей. Один пункт БИК перенесла, второй – в процессе.
Четыре пункта попали в полосу расширения автомагистрали на Прохоровку. Подрядчик обратился в Росреестр за разрешением на демонтаж, заключил договор с лицензионной организацией, которая занимается закладкой новых пунктов с установлением их координат.
В Белгородской области первый пункт триангуляции заложили в 1939 году недалеко от посёлка Октябрьского. Активный период развития сети пришёлся на конец 1950-х. Всего на территории области насчитывается около 15 тыс. разных геодезических пунктов. В Белгороде есть пункты фундаментальной астрономо-геодезической сети, высокоточной геодезической сети и государственной гравиметрической сети.
Сама точка координат / Фото: Павел Колядин
Точка на многоэтажке
В сёлах, посёлках и городах геодезическая сеть активно развивалась в 1990-х годах. Она насчитывает 1,6 тыс. пунктов полигонометрии. Большинство расположены на старых домах. С началом программы капремонта над ними нависла угроза уничтожения – строители стали закладывать их утеплителем.
«С фондом капремонта нам удалось договориться о дальнейшей работе. Теперь они присылают нам списки домов, подлежащих капремонту, мы отмечаем те, где есть пункты ГГС. Обкладывая дом утеплителем, строители оставляют доступ к пункту в виде дверцы», – говорит Лариса Александрова.
Хуже, когда разговаривать не с кем. Так, в доме на пересечении улицы Белгородского полка и Гражданского проспекта при ремонте спилили парный пункт – он мешал крепить на фасад плитку. Восстановить его нельзя и установить виновника, чтобы привлечь к ответственности, невозможно. Ведь, кроме факта порчи, нужно доказать, кто именно его испортил.
Неприметные выпуклости на домах – пункты полигонометрии / Фото: Росреестр
Одним больше – одним меньше, их 15 тысяч
«Так нельзя говорить. Каждая точка расположена друг от друга на определённом расстоянии. Чем ближе пункты, тем точнее измерения. Если пункт далеко или он повреждён, идут погрешности в измерениях, – объясняет она. – Если пункт за сотни километров, межевание участков будет недостоверным и начнутся судебные тяжбы за 20 см земли. Не зря же предусмотрено определённое количество пунктов на квадратном километре».
Росреестр использует и спутниковые геодезические сети, но в зоне застройки эти методы работают хуже, поэтому надёжнее отталкиваться от проверенных металлических марок в земле.
Земельный кодекс обязывает собственников и пользователей земельных участков сохранять геодезические пункты. У каждого пункта установлена охранная зона 4 кв. м, внутри ничего нельзя делать. В пределах границ охранных зон пунктов запрещается использование земельных участков для осуществления видов деятельности, приводящих к повреждению или уничтожению наружных опознавательных знаков пунктов, нарушению неизменности местоположения их центров, уничтожению, перемещению, засыпке или повреждению составных частей пунктов.
Также на земельных участках в границах охранных зон пунктов запрещается проведение работ, размещение объектов и предметов, которые могут препятствовать доступу к пунктам.
За повреждение, уничтожение или снос пунктов физлицо оштрафуют на 5–10 тыс., должностное – на 10–50 тыс., юрлицо – на 50–200 тыс. рублей.
Восстановленный геодезический пункт в Красненском районе / Фото: Росреестр
В 2018 году было выявлено 6 нарушений, в этом – 13.
Справка. Родословная современной сети ГГС уходит в далёкое прошлое. Первое упоминание о геодезических работах в России относится к ХI веку. Надпись на древнем камне, хранящемся в Эрмитаже, сообщает, что по льду Керченского залива измерено расстояние между Таманью и Керчью. Первая карта Московского государства – «Большой чертёж» – составлена в ХVI веке.
Готовить геодезистов профессионально стали при Петре I в основанной им школе математических и навигационных наук.
В ХIХ веке создан триангуляционный ряд длиной больше 3 тыс. км. От Дуная через европейскую часть России, Швецию и Норвегию до Северного Ледовитого океана. С его помощью провели градусное измерение длины дуги меридиана. С того момента сеть непрерывно развивалась и совершенствовалась.
Геодезической сетью равномерно покрыта вся страна, каждый пункт пронумерован и внесён в реестр. Сведения о пунктах ГГС и их координатах систематизированы в каталогах координат, которые находятся на хранении в Федеральном фонде пространственных данных.
Источник: www.belpressa.ru
Топографы особого назначения: кто и как обеспечивает войска точнейшей картографической информацией
Топографическая служба Вооруженных Сил — одно из самых «недоступных» для стороннего внимания подразделений российского Генерального штаба. В его ведении — планирование, руководство и реализация мероприятий топогеодезического и навигационного обеспечения для Минобороны России и других структур и органов, проведение специальных работ по созданию средств так называемой «геопространственной» информации о местности, ее объектах и инфраструктуре.
Военные топографы отвечают не только за текущие задачи в своей сфере, но и ведают заблаговременной подготовкой территорий континентальных районов в топогеодезическом отношении, задействуя для этого структуры, в той или иной степени занятые в геодезической и картографической деятельности.
Новый выпуск программы «Военная приемка» на телеканале «Звезда» посвящен как раз работе военных топографов. Журналисту Алексею Егорову будет открыт доступ к сведениям, ранее практически недоступным широким массам. Как проводится практическое обследование районов, кто создает макеты местности и с каким реальным риском сопряжено выполнение этой, на первый взгляд, сугубо бумажной работы – обо всем этом смотрите в новой программе из цикла «Военная приемка».
Точки на карте
То, что территорию, которой, возможно, предстоит стать полем боя, первыми изучают топографы в погонах — известно каждому, кто хоть немного знаком с военным делом. В 2012 году в структуре Минобороны России был создан 543-й Центр геопространственной информации и навигации – уникальное формирование, призванное обеспечить выполнение широкого спектра топогеодезических услуг в интересах российского военного ведомства на Юге России. Свои задачи топогеодезисты этого Центра решают преимущественно методом практического изучения местности. Для этого у них на вооружении имеются оригинальные технические и транспортные средства, позволяющие в режиме реального времени выполнять различные виды съемок — от фотографической до топогеодезической.
Именно таким оборудованием, смонтированным на базе автомобиля повышенной проходимости «КамАЗ», специалисты Центра в прошлом году проводили обследование территории Крыма. Возможности техники позволяли прямо по ходу движения составлять либо сверять карты, передавать их на базу.
Однако топогеодезические работы на полуострове мало напоминали отпускную прогулку по курортному району. Специалистам пришлось устанавливать специальные вышки, выступающие в качестве реперных точек для координатной сетки. Вышки эти, между прочим, немаленькие по размеру — высотой под 12-этажный дом. Военным топографам пришлось ставить их самостоятельно, без привлечения сторонних организаций.
…Да, такие походы могут для несведущих напоминать экспедиции геологов времен середины прошлого века. Однако романтики в работе военных топогеодезистов не так много. Перед специалистами этой службы стоит сложная и ответственная задача — в точности определить планово-высотное обоснование заданных районов, определить и закрепить координаты и высоты «точек», создать основу для привязки в геодезическом отношении в интересах войск. При этом местность, куда задание командования нередко забрасывает военных топогеодезистов, мало напоминает прогулочную. Горные кручи, каньоны, непроходимые ущелья, узкие пещеры — эти и иные преграды подстерегают специалистов этой службы постоянно.
Координаты боевого применения
Начальник Военно-топографического управления Генерального штаба Вооруженных Сил России — начальник Топографической службы всей российской армии и флота полковник Александр Зализнюк не один десяток лет в этой сфере деятельности, удостоен почетного звания «Заслуженный работник геодезии и картографии РФ». По его словам, сегодня в систему работы специалистов топослужбы все активнее приходят современные технические средства. К примеру, теодолит — измерительный прибор для определения горизонтальных и вертикальных углов при топографических съемках — уступает место средствам космической геодезии.
«Космическая геодезия формирует и определяет геоцентрическую систему координат, центр которой находится в центре масс Земли, — отмечает полковник Зализнюк. — Этот центр масс статичен, но его необходимо знать с высокой точностью».
Обладание такой информацией позволяет с высокой точностью производить, скажем, ракетные пуски, задавая координаты целей с точностью до сантиметра. Кстати, это позволяет выполнять стрельбы меньшим количеством боеприпасов, экономя расходы на их закупку, экономя военный бюджет.
Именно по материалам космической съемки топографические карты создаются в электронном виде. По словам начальника 946-го Главного центра Геопространственной информации Минобороны России полковника Владимира Козлова, цифровая информация о местности обрабатывается программно-аппаратным комплексом, причем точность, с которой создаются эти карты, также не превышает сантиметра.
«Такие карты мы можем составить на территории всего Земного шара», — с гордостью сообщает офицер.
Стоит отметить, что космические технологии тоже совершенствуются, уходя от методик, принятых еще в 1980-х годах. В тот период тоже использовали спутник, однако съемка велась на обычную фотопленку, и когда она подходила к концу, спутник сбрасывал капсулу из космоса на Землю, после чего сделанные снимки переносили на бумагу вручную.
Топографы особого назначения
Правда, там, куда из космоса не заглянешь, главным спутником топографа был и остается тот самый теодолит. А еще — электронные тахеометры, лазерные рулетки, нивелиры плюс штатное снаряжение и экипировка, которое военнослужащим приходится нести на себе.
Работа специалистов топослужбы, как уже было сказано, не всегда романтична… К тому же временами она и вовсе напоминает экстрим, настолько здесь непросто, а то и просто опасно. Переправы по канатным дорогам, прыжки с парашютом, походы на лошадях. А еще — выполнение задач практически на передовой.
Бывший начальник 543-го Центра Александр Гончарук вспоминает, что его специалистам приходилось выполнять задачи в ходе обеих контртеррористических операций на Северном Кавказе, а также во время «пятидневной» войны в августе 2008-го. В 1996 году офицеру довелось составлять картографически точный макет Грозного: в дальнейшем все операции наших войск отрабатывалась именно на этой уникальной схеме. Кстати, тот макет площадью 4 на 6 метров, как вспоминает Александр Гончарук, делали спешно, из подручного материала. Но справились, выполнили задачу.
К счастью, рисковать жизнью и здоровьем топогеодезистам приходится не так часто. На помощь человеку приходит техника. Упомянутый выше передвижной навигационный комплекс на базе «КамАЗа», входящий в свою очередь в состав цифровой топографической системы, позволят сократить месяцы кропотливого труда до нескольких часов. Данные, собранные геодезистами, соединяются на компьютере с фотографиями со спутников и самолетов, «привязываются» к координатам местности и выводятся в аналоговом виде причем, карты распечатываются здесь же, на базе входящей в комплекс передвижной типографии.
Важный аспект: передача координат производится в закодированном виде. То есть, каждый военный топограф выступает еще и в роли криптографа — шифровальщика. Как отмечает начальник 946-го Главного центра полковник Владимир Козлов, карта ориентиров позволяет передавать информацию по средствам связи с использованием условных наименований объектов. Кстати, во время Великой Отечественной войны наши разведчики часто запутывали фашистов, давая немецким городам свои, условные имена. Так город Вормен стал Васей, Арнштайн — Колей, Тиффензейн — Петей.
А перед Бородинским сражением 1812 года наши разведчики сумели подбросить в наполеоновский штаб и вовсе поддельные карты, где изменили названия многих населенных пунктов. В итоге запутавшись на местности, французы потеряли несколько дней. К слову, в хранилище картографического центра можно найти материалы как раз 1812 года — того самого, когда императорским указом в России была создана топографическая служба.
По сирийским лекалам
Опыт нынешних боевых действий в Сирии показал, что от карт в их привычном виде отказываться еще рановато. Компьютер не всегда может оказаться у командира под рукой. Но ведь и карты в бумажном варианте тоже становятся более совершенными. Например, они уже делаются с защитой от воды, с возможностью нанесения информации специальными маркерами. Созданы карты… на шелке!
Такие средства изначально абсолютно компактны, их можно скомкать, сунуть в карман без ущерба для последующего использования.
Новым словом в военной картографии можно считать трехмерные модели. Начальник Военно-топографического управления полковник Александр Зализнюк подчеркивают, что такие карты применяются как штабами, так и военнослужащими в индивидуальном порядке.
«У нас имеется оборудование, с помощью которого мы делаем эти схемы, — говорит полковник Зализнюк. — Сначала создается трехмерная виртуальная модель, затем с помощью специального станка вырезается матрица, и на специальном плоттере распечатывается карта».
Стоит отметить, что офицеры Военно-топографического управления принимали участие в создании трехмерных цифровых карт сирийских Алеппо и Пальмиры. Они выполняли математическую поддержку, проводили геодезические работы. Модель получилась такой, что по ней можно точно измерять расстояния, площади, высоты. Просчитывались на наших картах и первые пуски знаменитых «Калибров», которыми наносились удары по объектам террористов в Сирии. По информации, которая была подготовлена специалистами топослужбы российского Генштаба, по созданной ими электронной топографической карте были подготовлены полетные задания для успешного применения этого высокоточного оружия.
Источник: tvzvezda.ru
Как спутниковые системы упрощают жизнь геодезиста. Часть 1, история развития
Ни для кого не является секретом, что освоение человеком космоса сильно повлияло на его жизнь. И это влияние можно увидеть не только в научной среде, но и в обычной жизни.
Для большинства людей все видимые изменения которые принесли в их жизнь спутниковые системы начинают и заканчиваются их использованием в навигаторах. Но в настоящее время спутниковые системы проникли во многие области жизни. И одними из первых кто начал применять глобальные навигационные спутниковые системы (ГНСС) были геодезисты.
Но сначала немного истории
Человечество ещё с давних времен озабоченно способом определения своего местоположения и первые навигационные задачи решались при помощи астрономических наблюдений как на суше, так и на море. Один из старейших приборов который принимался для данных целей была астролябия (со времен древней Греции), квадрант (примерно 13-14 век) и применяющийся даже сейчас в морском деле секстант.
Астролябия Квадрант Секстант
Но геодезии требовались более точные методы получения и передачи координат. И одним из самых ранних методов передачи координат на дальние расстояния был метод построения триангуляционных сетей (расстояние между пунктами порядка 20км). Первые работы по развитию подобных сетей России начались в Санкт-Петербурге в сентябре 1809г. Этим было положено начало созданию более точной, чем прежде астрономо-геодезической основы топографических съемок. Подобный метод на наше время считается очень трудоемким и затратным.
Схема построения ГГС методом триангуляции
Данная методика применялась и для создания государственных геодезических сетей (ГГС). В нашей стране работы по созданию ГГС начались в 1925 году и лишь к 1972 году удалось полностью ее закончить обеспечив координатами практически всю территорию нашей страны.
И уже давно человечество использует и другой способ определения координат — астрономическая навигация.
Но данный метод для создания геодезических сетей еще более затратен. Большинство фундаментальных пунктов создавалось на базе действующих астрономических обсерваторий, или координаты на них определялись при помощи астрономических теодолитов.
Южная Пулковская обсерватория в 1940 гг Астрономический теодолит T4 произведенный компанией Leica в 1940г.
И первые спутниковые системы были основаны на методах астрономических наблюдений.
Одними из первых спутниковых систем, в задачи которых входило создание мировой сети спутниковой триангуляции, были запущенные в 60 годы PAGEOS от НАСА и советская «Сфера». Принцип работы этих систем был похож между собой хотя спутники существенно отличались.
Pageos представлял собой сферу из тонкой (0,0127 мм) алюминированной полимерной плёнки диаметром 31 метр. Данный спутник наблюдался из 46 наземных станций. Что позволило получить обще земную сеть координат с точностью порядка 5 метров.
«Сфера» представлял собой аппарат цилиндрической формы, имел неориентированные солнечные батареи и систему импульсной световой сигнализации с мощной лампой-вспышкой. А также был оснащён геодезической аппаратурой совмещенной с аппаратурой командно-измерительной радио линии.
Были построены астрономо-геодезические пункты (АГП) с башенкой для размещения фото-астрономических установок (ФАУ) для оптической локации этих спутников. ФАУ фотографировала на пленку звездное небо по целеуказаниям, а на снимках можно было среди звезд разыскать их.
Камеры, изготовленные компанией Wild в Хеербругге, Швейцария, специально для фотографирования спутников по программе PAGEOS. Фотоастрономииическая установка ФАУ-2 для фотографирования искусственных спутников но фоне ночного неба.
Эти спутниковые системы создавались для решения научных и военных задач. И именно они заложили основы современных глобальных навигационных спутниковых систем.
Развитие сетей ГНСС

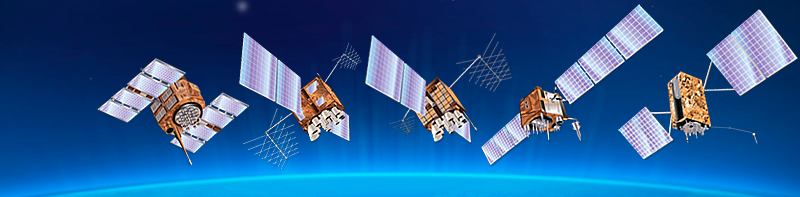

На данный момент старейший действующий навигационной спутниковой системой является GPS которая создавалась министерство обороны США для вполне конкретных целей. Морская навигация, более точная навигационная аппаратура для летательных аппаратов. Первый навигационный спутник был запущен 78 году на 4 года раньше советского ГЛОНАСС. Гражданское применение GPS первоначально не предполагалось, но уже 83г. система стала доступна всем пользователям, и в целях препятствия её военному использованию в работу спутника были внесены алгоритмы округляющие определение местоположения до 100 метров для гражданских пользователей.
К этому времени уже были созданы переносные принимающих антенны, которые позволяли получать координаты точек.
TI 4100 NAVSTAR Navigator (TI 4100) от Texas Instruments был первым коммерческим приемником. (1981г.)
Но по факту до 1994 года GPS работала в условно тестовом режиме, именно в марте этого было завершено формирование созвездия из 24 спутников. А в 2000 году отключены алгоритмы для гражданских пользователей, таким образом, точность определения выросла. Это послужило толчком к активному освоению GPS и увеличило охват пользователей.

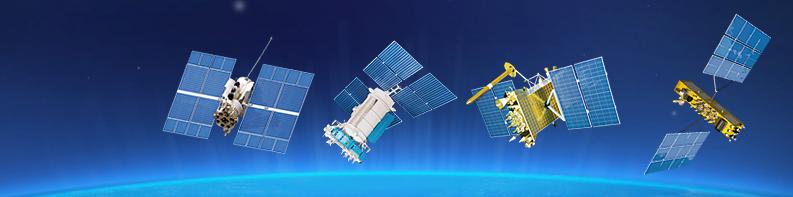

ГЛОНАСС
Параллельно с GPS шло развитие и советской системы Глонасс. Вывод первого искусственного спутника ГЛОНАСС под названием «Ураган» произошел в октябре 1982 года.
К 1991 в состав системы на двух орбитальных плоскостях входило 12 работающих КА. А уже 14 декабря 1995 года спутниковая группировка была развёрнута до штатного состава — 24 спутника.
Но из-за недостаточного финансирования, малого срока службы аппаратов и ряда других причин, к началу 2000-х работающих спутников осталось лишь 6. И было принято решение о развитии и модернизации системы. И к 2010г количество спутников на орбите стало достаточно для покрытия всей Земли.

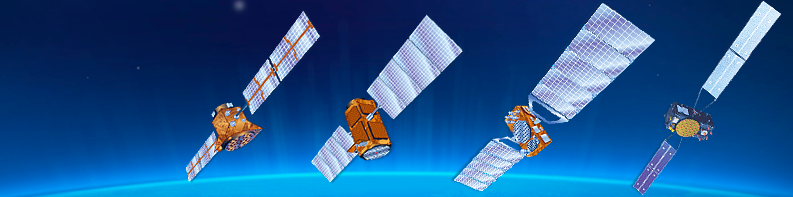

GALILEO
ГАЛИЛЕО создается Европейским Союзом для обеспечения независимости стран членов в сфере координатно-временного и навигационного обеспечения.
Первые спутник данной системы был запущен в 2005 году. Его основная задача состояла в оценке точностных характеристик навигационных радиосигналов ГАЛИЛЕО во всех частотных диапазонах.
И уже к 2016 году произошло развёртывание системы, на тот момент на орбите было 6 КА.
BeiDou
Название данной системы для большинства людей звучит совсем не знакомо и если о GPS и ГЛОНАСС знают все, о GALILEO тоже знает достаточно людей, то услышать о BeiDou в СМИ можно редко.
BeiDou (BDS) – это основная система спутниковой навигации в Китае, которая находится под управлением CNSA (китайская космическая администрация).
Первоначально система развивалась как региональный и обеспечивала нужды китайских военных. И до 2008 года ей могли пользоваться только военные и гос. организации.
В 2000 году было запущено два геостационарных спутника. А к 2015 году система насчитывала уже 35 спутников.
На данный момент BeiDou можно считать глобальной навигационной системой которая способна обеспечить покрытие всей планеты.
Использование ГНСС в геодезие
Как можно увидеть что в период с 2000 по 2010 по всему миру шло развитие спутниковых систем и именно в этот период ГНСС системы стали захватывать рынок геодезических измерений. А в некоторых видах работ и того раньше.
Так уже к середине 90-х основным способом построения и поддержания в актуальном состоянии астрономо-геодезической сети (АГС) стали спутниковые измерения при помощи ГНСС оборудования.
Постоянно действующие пункты — подобные пункты оснащаются оборудованием, позволяющим определять метеопараметры и изменения наклона антенны, а также иным дополнительным оборудованием, включая лазерные дальномеры (для контроля орбиты спутников).
Звенигородская обсерватория — один из пунктов фундаментальной астрономо-геодезической сети
Периодически определяемый пункт — оборудование на данном пункте может размещаться только на определенное время

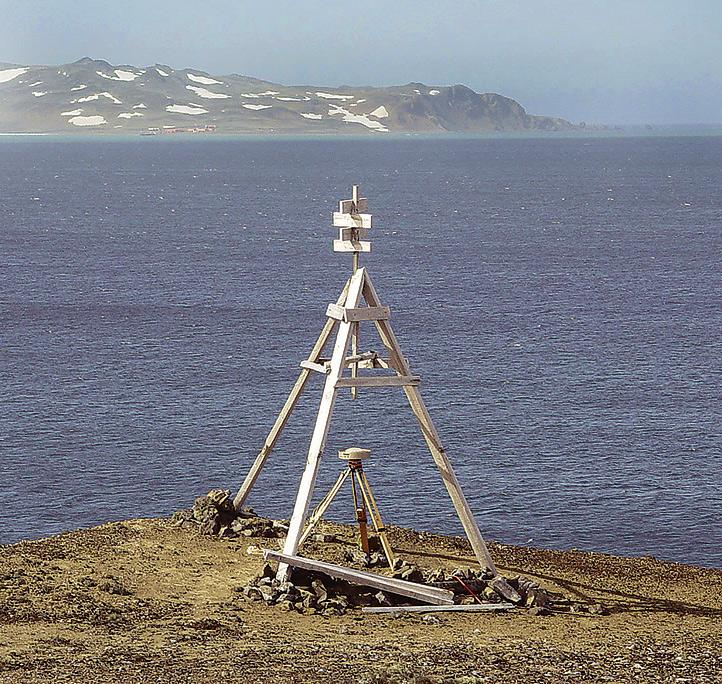

Пункт ФАГС на антарктической станции «Беллинсгаузен».
Кроме сетей АГС в эти годы ГНСС активно внедрялись в нефтегазовой области хозяйства, даже с учетом цены примерно 12000$ за одну приемную антенну и 35000$ за полный комплект с ПО. Фактически уже тогда они вытеснили все другие виды измерений и это абсолютно понятно. Практически все трубопроводы проходят по труднодоступным районах и работы по их картографированию возможны только в короткие промежутки времени, когда существует возможность до них добраться. И проведение работ оптическими приборами может достаточно сильно затянутся. Кроме того из-за большой протяженности возникают проблемы связанные с переходами в разные картографические зоны, а ГНСС позволяет избавиться от этих проблем.
И так по нарастающей ГНСС системы стали проникать в более низовые виды работ. Особенно когда стоимость приемников начала падать (сейчас существуют приемники с ценой в районе 200тыс. руб).
Так на смену, достаточно трудоемкому процессу создания и сгущения опорной сети от государственных геодезических сети, пришли статические спутниковые измерения непосредственно на опорных точках. Что позволило очень сильно ускорить провидение всех геодезических работ.
Схема опорной сети созданной методом ГНСС наблюдений
В настоящее время большое распространение начинает получать топографическая съемка при помощи ГНСС приемников, но на данный момент этот способ имеет ряд ограничений. Так в городских условиях в застроенных районах существенно падает точность измерений, и точность может падать до метровых ошибок. Зато при проведении съемки полевых районов она очень удобна.
Рельеф созданный по результатам ГНСС съемки Точки ГНСС съемки наложенная на Яндекс карты
В настоящее время, кроме непосредственных измерений, ГНСС применяется для автоматизации строительной техники, что также позволяет снизить трудоемкость работ при сопровождении строительства.
