Как пользоваться водяным уровнем при строительстве дома

Гидроуровень. Применение приспособления настолько же простое, как и само его устройство. Водой комнатной температуры наполняют шланг. Путем соизмерения жидкости в двух резервуарах проверяют точность работы аппарата. Для точной отметки требуемой высоты на объекте, одну колбу следует держать на месте, а вторую перемещать по пространству.

Когда сравнивается уровень жидкости, делают контрольные отметки.

Лазерный уровень способен обеспечить луч до ста метров, но такой прибор стоит не одну тысячу долларов. При крупном строительстве актуально его применение.

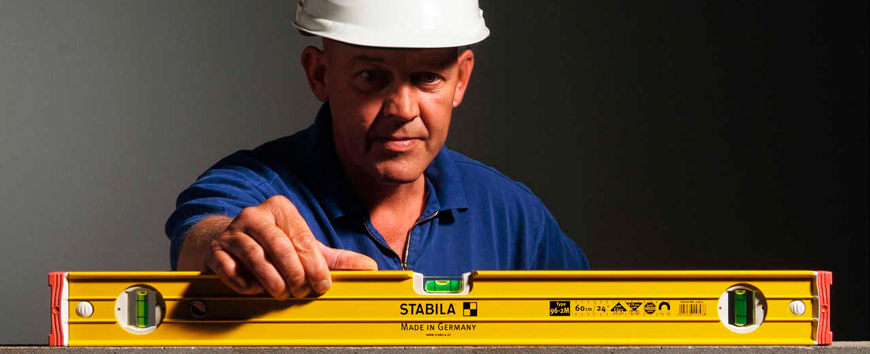

Пузырьковый уровень – это прямой конус в пятнадцать-двести сантиметров с колбами с водой. Данный прибор используют для того чтобы определить отклонения в вертикальных и горизонтальных плоскостях. Угол наклона приспособления относительно поверхности земли определяется по положению пузырька.

Трубный уровень – обладает небольшим размером, но имеет аналогичный принцип работы. Он оснащен специальными креплениями для удобства.

Работа с ГИДРОУРОВНЕМ в одиночку или вдвоём. ВСЕ НЮАНСЫ.

В отличие от всех описанных приборов, гидроуровень дает возможность работать на большом расстоянии с неровными поверхностями.

Еще существует гидроуровень электронный – он преобразовывает угловую скорость и наклон в электрический сигнал.

Как пользоваться

Перед началом работы с ватерпасом следует учитывать некоторые рекомендации:

• На точность показаний может повлиять обилие пузырьков воды в шланге, которые искажают результаты разметки. Поэтому рекомендуется использовать только чистую, отстоявшуюся жидкость.
• Оба конца гидроуровня устанавливают рядом, при этом вода должна находиться в них на одинаковой отметке. Если отметки разные, значит в шланге остался воздух или где-то он перекручен. По этой причине старый шланг не обеспечивает точные показания.
• Во время работы нельзя перегибать или наступать на трубку.
• Для расчета оптимальной длины шланга необходимо учитывать, что ватерпас должен вертикально опускаться по стене и свободно ложиться на пол. Во время разметки он не должен сильно натягиваться.
• После работы с инструментом всегда нужно сливать воду. Чтобы жидкость длительное время сохраняла прозрачность, иногда туда добавляют немного спирта.

Работа с инструментом простая, но требует аккуратности, и осуществляется следующим образом:

• На высоте около двух метров размещают емкость с водой, куда опускают один конец ватерпаса. Второй конец должен находиться на полу в другой емкости.
• Через шланг пропускают воду так, чтобы она свободно перемещалась внутри него. Когда он полностью заполнится жидкостью, один конец (тот, который находится внизу) нужно зажать пальцем, затем вынуть тот, который размещен в емкости на высоте, также зажать его. После этого соединяют обе части трубки, при этом уровни воды должны быть одинаковыми.
• На одной из стен на высоте 1,5 метра наносят исходную точку разметки – четкую горизонтальную линию.
• К данной отметке прикладывают один конец гидроуровня, закрепляют на скотч, если измерение производится без напарника.
• Другой конец ватерпаса переносят ко второй стене и прикладывают на той же высоте, что и в первый раз – на уровне 1,5 метра. Высота второго конца инструмента регулируется таким образом, чтобы уровень жидкости в первой колбе совпадал с нанесенной на стену отметкой.
• Вторая отметка, полученная с помощью второй колбы, дает искомую высоту. Аналогичным образом можно наносить промежуточные точки, чтобы затем соединить в сплошную линию.

По окончании процедуры от линии разметки нужно отмерить нужное расстояние, нанести еще одну по периметру помещения, отметив идеальный уровень напольного покрытия.

Чтобы наполнить трубку водой, можно воспользоваться обычной воронкой. Из-под крана использовать воду не рекомендуется из-за пузырьков воздуха в струе и сложности регулирования потока.

Секреты использования

Принцип использования всех водяных уровней заключается в одном — необходимо плотно прислонить инструмент ребрами корпуса или капсул к исходной плоскости, подождать успокоения колебаний жидкости, оценить результат. В случае с простейшим видом прибора, вода должна находиться на одинаковых отметках в обеих капсулах. В пузырьковых – пузырек встает ровно по центру при нахождении идеальной горизонтали/вертикали.

Существуют рекомендации от профессионалов, способные сильно упростить процесс:

• Проводить проверку в нескольких местах плоскости. Особенно если дело касается дверей, окон, углов и переноса точек.
• Работать вдвоем с большой длиной. Фиксировать в одиночку бывает сложно. Можно закрепить на подвес, магнит, но в их отсутствие пригодится вторая пара рук и глаз. Озвучивание измерений с другого конца также избавить от беготни между точками.
• Делать отметки. Отмечать маркером или карандашом нужный показатель с одной стороны, зафиксировать любым образом. Затем по уровню жидкости подгонять вторую сторону, отметить ее, прочертить соединяющую прямую линию. Далее высоту положения будет изменить уже проще, благодаря контрольным точкам.
• Начинать с уровня глаз. На высоте не более 1,5 м удобнее подогнать параметры.
• Подкрашивать воду. Простейший уровень можно усовершенствовать, изменив цвет воды любым пищевым красителем. Более яркие точки демонстрируют шкалу максимально наглядно.
• Правильно набирать воду. Опять же касается простейших гидроуровней. Налить из крана жидкость гораздо быстрее, но так не получится избежать пузырьков. Предпочтителен набор из ведра. Понадобится снять капсулы с концов, опустить один в воду, а второй держать вне емкости ближе к полу. Первую воду проливают сплошной струей. Затем закрывают свободный конец трубки, вынимают из ведра второй и также закрывают. В процессе вынимания необходимо заткнуть пальцем отверстие, чтобы не попал воздух.

Крайне рекомендуется правильно хранить гидроуровни. Избегать контакта с деформирующими соседями, переохлаждения и перегрева, наматывать трубки на какую-либо основу (например, шлифованный деревянный брусок, валик).

Ответственный выбор и корректное использование водяного измерительного прибора позволит делать качественные отметки высоты, ширины, выравнивать поверхности всех типов и проводить множество манипуляций во время разнообразных ремонтов. Правильный уровень станет отличным помощником мастеру любого опыта.

• Лазерный уровень: как выбрать подходящий нивелир, рейтинг популярных моделей от любительских до профессиональных, их плюсы и минусы
• Как выбрать лучший цифровой угломер: принцип работы, основные критерии подбора, ТОП популярности и обзор 7 самых ходовых моделей, их плюсы и минусы
• Как выбрать лучший микрометр: виды, область применения, критерии подбора, рейтинг и обзор 5 популярных моделей, их плюсы и минусы

Как использовать гидроуровень для фундамента?

Многие мастера советуют при сооружении фундаментов пользоваться гидроуровнем следующим образом: к обоим краям ватерпаса прикрепить при помощи скотча по металлической или деревянной рейке одинаковой длины, именно на них мы и будет делать отметки.

Итак, все знакомые уже предварительные работы по подготовке системы проведены: вода залита, пузырьки воздуха выпущены. Устанавливаем рейку №1 на том месте, где в траншею будет устанавливаться опалубка для заливки наземной части фундаментной ленты, например, у угла будущего сооружения. Замечаем уровень жидкости и от него отстраиваем отметку, где желаем видеть опалубку, закрепив, безусловно, её. Фиксируем этот расчетный размер, его нужно будет повторить необходимое количество раз.

Установив на некотором расстоянии по ходу траншеи рейку №2, повторяем всё сделанное со вторым краем ватерпаса. Отмечаем расчетный размер от уровня воды на рейке и вновь фиксируем опалубку. Оставив рейку №2 на месте, переносим рейку №1 на новое место и повторяем операцию. Когда все будет сделано по установке опалубки, можно будет приступить к заливке фундамента.

Специалисты советуют подходить столь ответственно не только к заливке фундаментов под жилые дома, но и при сооружении основ для хозяйственных построек, независимо от их размеров, и при возведении даже незначительных по высоте фундаментов для заборов из профнастила, ограждающих ваши участки

Сделанные по всем правилам работы, во-первых, обеспечат долговечность сооружения, а во-вторых, будут эстетически лучше выглядеть, что тоже немаловажно

Фото – как использовать гидроуровень для фундамента, bilta.net

Фото гидроуровня для фундамента, bilta.net

Фото – как сделать гидроуровень, bilta.net

Фото – как работает гидроуровень, bilta.net

Фото водяного уровня, bilta.net

Пошаговая инструкция проведения разметки

В первую очередь перед началом работ нужно приготовить небольшой набор инструментов:

• гидравлический уровень;
• воронка для заливания жидкости;
• небольшое ведерко для заливания воды;
• маркер или карандаши;
• следует приготовить рулетку;
• для лучшей видимости, воде можно придать цвет, используя для этого различные красители;
• Не забудьте позвать кого-нибудь для оказания помощи в замерах.

Подготовившись, можно приступать к обучению и пониманию как работать с гидроуровнем. Проливаем шланг мыльной водой, заливая ее через лейку. Затем начинаем заполнять рабочую часть инструмента подцвеченной жидкостью. Для этого, работу можно вести двумя способами.

В первом случае, аккуратно расправляем трубку по всей длине. Набираем кастрюльку, помещаем ее как можно выше. Теперь, одну оконечность шланга опускаем вниз, а во второй ставим лейку и заливаем воду

При этом важно лить воду равномерно, без резких повышений напора воды

Такая особенность препятствует образованию воздушных пузырей. Рекомендуется заполнять шланг, водой из под крана. В этом случае образовывается большое количество воздушных заторов, но если отрегулировать небольшой напор воды, заполнить водой шланг можно.

Заливаем до тех пор, пока вода не достигнет колб с 2 сторон. Затем поднимаем 2 колбы, соединяем их вместе и ставим метки по уровню жидкости. Наш прибор готов к работе. Я пользуюсь им в такой последовательности. Весь процесс основан на использовании в устройстве принципа сообщающихся сосудов.

Разместив колбы так, чтобы цветная жидкость доходила до отметки в 2 колбах, получаем риску, находящуюся на одинаковой высоте от земли. Помощник берет второй конец шланга и отходит к месту разметки. Доведя уровень до разметки на обеих, с помощью карандаша или маркера ставим метку.

Таким образом, размечаются все стены или вешки для фундамента. Следует учитывать – один из работников, постоянно держит колбу на разметке. Для разметки третьей точки, переходит человек, стоящий на первой точке. Далее работа идет по такому принципу. Затем, с помощью линейки проводим горизонтальную линию, соединяя все точки.

Опускаем перпендикуляр, на необходимое расстояние и получаем отметки ровного нижнего положения. По такому же принципу можно выставить большой станок, а можно произвести разметку цоколя дома. Размер можно мерить и вверх, для ровного положения всех предметов или машин.

Важно! Все работающие на этом приборе специалисты советуют – используемый гидроуровень будет показывать реальные показатели, если все выставления колб, проводятся только в вертикальном положении. Применяя гидроуровень, как пользоваться, если вы не смогли найти второго человека

В этом случае можно закрепить на один из концов крючок или планку и крепить ее четко по риске к стене или на шесте. Но продуктивность такого способа ничтожно мала. Сколько меток можно сделать, теряя время при каждом закреплении сосуда по риске, ответ прост – очень мало

Применяя гидроуровень, как пользоваться, если вы не смогли найти второго человека. В этом случае можно закрепить на один из концов крючок или планку и крепить ее четко по риске к стене или на шесте. Но продуктивность такого способа ничтожно мала. Сколько меток можно сделать, теряя время при каждом закреплении сосуда по риске, ответ прост – очень мало.

Измерять расстояния при перпендикулярах лучше одной рулеткой. Китайская продукция может дать расхождение до 10 мм. В итоге следует отметить. Метод, который дает хорошую точность для монтажа различного оборудования. Может применяться, в местах, где используется свайное устройство фундамента и установки отдельно стоящей сваи или столба.

Самодельный уровень из шприца за несколько шагов

Существует несколько вариантов сборки (пузырьковые конструкции, двухсторонние), но мы отдадим предпочтение самому простому самодельному уровню. Материалы вы сможете найти в любой аптечке, а сборку выполнит даже ребенок. Преступим к выполнению задания и рассмотрим все пошагово.

ШАГ 1: заготовка материалов. Нам потребуется 2 шприца по 15-20 кубиков и тоненький силиконовый шланг длинной 3 метра, внутренний диаметр которого будет немного меньше, чем «носик» у шприца. То есть, он должен туго натягиваться на шприц. Строительный или канцелярский скотч и веревка также пригодятся.

ШАГ 2: соединяем конструкцию. Иголки со шприцов выбрасываем, немного нагреваем края шланга и подсоединяем к первому шприцу. Если вы хотите сделать уровень «на века», тогда надо обмотать ниткой место крепления шланги к шприцу и завязать – так она точно никогда не спадет.

ШАГ 3: накачка воды. Теперь надо залить в систему воду, чтобы наш уровень из шприца заработал. Вынимаем поршень первого шприца, откладываем в сторону, крепим корпус с привязанным шлангом к стене. С помощью другого шприца набираем воду и заливаем в шланг, пока вода не поднимется где-то до средины первого шприца, приклеенного к стене.

ШАГ 4: герметизируем водяной уровень своими руками. Вставляем поршень в первый шприц, крепим шланг к другому, обвязываем место соединения ниткой несколько раз, чтобы шланг не спадал, складываем его так, чтобы не было изгибов на силиконовом шланге (так он будет намного меньше изнашиваться). Теперь можно считать, что мы уже сделали строительный уровень своими руками. В случае необходимости достаем его, вынимаем поршни со шприцов и используем по назначению! Можно примотать магниты изолентой прямо к шприцу, как на рисунке.

ВАЖНО: необходимо использовать только прозрачный и мягкий шланг, тогда точность измерений будет действительно высокой и удобно будет работать. Можно приклеить или примотать к шприцам магниты, тогда они будут мгновенно устанавливаться на металлические поверхности, но общая стоимость уровня строительного в таком случае будет около 150 рублей

Хранить инструмент лучше вдали от прямых солнечных лучей, поскольку шланг может со временем трескаться и пересыхать.

Устройство и принцип работы

Поможет он и при производстве бетонных работ при заливке пола, выравнивании готового полового покрытия, наклейке декоративной отделки стен. Такой прибор, позволит смонтировать различные детали интерьера во всех комнатах на одной высоте. При его использовании наносятся риски на стенах, от них отмеряется одинаковое расстояние.

Риски рисуют, нанося их по верхнему урезу уравновешенных столбов воды в шланге. Поэтому он может служить исключительно для разметки по горизонту, но в условии разных комнат и больших расстояний. Шланг, может использоваться различной длины.

На его концах располагаются сосуды с нанесенной на стенках сантиметровой градуировке. При определении, следует расположить столбики воды в колбах на одинаковой отметке. Но колбы с разметкой часто снимают за ненадобностью, можно просто разметить по 1 риске на концах шланга и работать так.

Важно. Шланг большого диаметра, позволит воде быстрее проходить по нему – это ускорит работу

Диаметр трубки не должен превышать 15 мм, а по длине оптимальной будет отрезок не более 30 м

Диаметр трубки не должен превышать 15 мм, а по длине оптимальной будет отрезок не более 30 м.

Для облегчения работы с устройством новичкам, некоторые модели оснащаются резиновыми подвижными ползунками на колбах. Такое приспособление позволяет отметить величину подъема воды

Это особенно важно для выравнивания уровня в разных помещениях дома

Строительный гидроуровень, промышленного производства, выпускаются весом не более килограмма. Принцип работы гидроуровня достаточно прост. Трубка, заполняется водой. Теперь для определения отметки, необходимо уровнять столбы воды и отметить ее положение, для повторных отметок.

Описание строительного гидроуровня и его назначения

Внешне этот прибор состоит из двух емкостей в виде колб, а также шланга, соединяющего эти резервуары. Главная особенность прибора в том, что колбы, а также шланг имеют прозрачные стенки, что нужно для контроля жидкости. Применяется измерительный инструмент при проведении монтажа подвесного потолка, при установке столбов и заливки стяжки с фундаментом. С его помощью осуществляется выравнивание предметов, которые располагаются на двух параллельных или перпендикулярных основаниях.

Используемый шланг из ПВХ или силиконовый, а колбы из пластика имеют градуированную шкалу. По этой шкале и осуществляется проведение точных измерений

При этом важно сказать, что шкала на колбе не является обязательной, так как ее можно заменить отметкой, нанесенной маркером. Для чего нужна шкала и отметка маркером на колбах прибора, узнаете при изучении раздела, как пользоваться гидроуровнем

В силу того, что инструмент имеет простейшую конструкцию, стоит он не более 500 рублей. Причем цена зависит от двух основных факторов — длина шланга и его диаметр. Чем больше длина и диаметр, тем соответственно выше цена гидроуровня. Современные производители выпускают приборы с длиной шланга от 3 до 30 метров. Это примитивное устройство сегодня заменяется лазерным уровенем, который стоит во много раз дороже.

Это интересно! Ранее гидроуровни пользовались огромной популярностью, а сегодня их вытеснили лазерные приборы. Однако инструмент продолжает пользоваться спросом среди начинающих строителей, домашних мастеров и каменщиков.

Это интересно: Уровень строительный, пузырьковый – какой лучше, сколько стоит, как выбрать?

Ватерпас – простота и надежность инструмента ↑

Гидростатичный прибор – простейшее устройство для измерения горизонтали двух точек, удаленных друг от друга относительно поверхности земли.

Устройство и принцип действия уровня ↑

Водяной уровень состоит из прозрачной гибкой трубки, на концах которой расположены две колбы со шкалой или цифровой разметкой. Длина шланга варьируется от 3 до 40 метров.

Принцип работы гидроуровня основан на законе Паскаля о сообщающихся сосудах, согласно которому, уровни однородной жидкости во взаимосвязанных емкостях равны. Контрольными сосудами выступают колбы или концы трубки, а положение воды определяет уровень относительно горизонта.

Перед тем как пользоваться водяным уровнем, следует понять особенности работы прибора:

• наносить разметку лучше вдвоем, «отбить» горизонтальную линию получится и самостоятельно, однако процесс займет больше времени;
• инструмент подходит только для контроля ровности горизонта, выровнять вертикаль не получится;
• работы осуществляются при температуре воздуха выше 0°С;
• точность показателя зависит от качества подготовки гидроуровня, а именно – наполнения шланга.

Ватерпас – оптимальный вариант строительного уровня каменщика. Возможности инструмента:

• работа вне помещения;
• отметка линии горизонта с разных углов сооружения;
• возможность разметки в труднодоступных местах;
• выравнивание уровня точек, находящихся на большом расстоянии друг от друга.

Особенности разных типов измерительных приборов ↑

По принципу уравновешивания уровня жидкости работают следующие строительные инструменты:

• простейший гидростатический прибор;
• пузырьковый уровень;
• трубные модели.

Примитивный водяной инструмент используют как опытные строители, так и новички, решившие самостоятельно выполнить ремонт квартиры. Вес устройства порядка 300 г, после накопления колб – примерно 1,1 кг.

Строительный пузырьковый уровень представляет собой линейку с установленными колбами, которые заполнены спиртом или другой жидкостью. В мини-колбах содержится воздух. Центральное расположение пузырька свидетельствует о ровной вертикальной/горизонтальной поверхности.

Стандартный размер пузырькового гидроуровня – 0,2-2 м, длина некоторых моделей – 4 м. Функциональность прибора определяется количеством колб:

• 1 колба – измерение только горизонтали;
• 2 колбы – четкие параметры по вертикали и по горизонтали;
• 3 колбы – возможность определить поворотный уровень.

Основные достоинства прибора:

• прочность – корпус изготовлен из облегченного металла или усиленного пластика;
• простота использования – не требует дополнительной подготовки.

Удобный и информативный измерительный инструмент – электронный уровень. На цифровом дисплее отображается величина отклонения в градусах, погрешность данных – до 0,1°. Предусмотрена возможность фиксации измеренных уклонов. О выравнивании линии на 0° или 90° сигнализирует звуковая индикация.

Трубные модели имеют узкоспециальное назначение – укладка профилей и водопроводных, газовых, канализационных труб. Корпус V-образной формы оснащен магнитом для крепления к опоре или трубопроводу.

Как правильно выбрать строительный уровень ↑

Анализируя, какой строительный уровень лучше, надо руководствоваться следующими параметрами выбора:

1. Сфера и интенсивность примирения:
2. если предстоит капитальный ремонт дома или квартиры, лучше подобрать два пузырьковых прибора разной длины;
3. определение линии горизонта и перенос точек уровня между комнатами можно выполнить при помощи «трубчатого» ватерпаса – простейший уровень своими руками получится сделать из подручных средств;
4. электронный инструмент уместен на крупномасштабном строительстве.
5. Длина измерительного прибора. Параметр зависит от поставленных задач:
6. 0,4-1 м – устройство дверных и оконных проемов, монтаж бытовых приборов, отделка компактных помещений (кладовка, санузел и т. д.);
7. 1-2 м – контроль ровности кирпичной кладки, уровня натяжных и подвесных потолков;
8. свыше 2-х м – проверка плоскости стен и перекрытий, качества стяжки и выравнивания штукатуркой.
9. Прочность корпуса и надежность комплектующих:
10. колбы гидроуровня должны выполняться из прозрачного пластика, диаметр шланга – не менее 8 мм (чем длиннее трубка, тем шире ее диаметр);
11. модели пузырчатого и трубного прибора с ребрами жесткости устойчивы к механическим повреждениям и долговечны.

1. Производитель инструмента. На строительном рынке хорошо зарекомендовали себя отечественные и зарубежные торговые марки: Bosсh, Ермак, Лидер, JYC, Kapro, Stabila, Shark.

Как правильно использовать гидроуровень

В основе работы строительного приспособления лежит главный принцип взаимодействия сосудов сообщенных между собой. При идеальном совпадении уровня воды в каждой из колб предметы расположены относительно поверхности земли на одинаковой высоте. Использование строительного водяного уровня требует участие двух людей. Каждый будет управлять одной из колб. Вместе они осуществляют параллельные слаженные действия:

• Колбу держат на требуемом уровне возле одного из объектов.
• На поверхности делают отметку карандашом. Фиксируют идеальный показатель жидкости гидроуровня. И остаются в неподвижном положении.
• Вторую колбу должен взять помощник и переместиться к следующей требуемой точки.
• Обязательно смотрят за тем, чтобы не было перегибов шлангов.
• Карандашом делают отметку.
• Для того чтобы сделать третью точку, необходимо одну колбу гидроуровня перенести к сделанной, а вторую колбу к планируемому месту новой отметки.
• Далее действуют по уже описанной схеме.
• Опорными точками называют те, которые отмечают. С помощью линейки их соединяют в единую прямую.
• Проводят перпендикулярные прямые линии вверх или вниз на требуемую величину. Для этого используют линейку и рулетку. Таким же образом соединяют их конечные метки.
• Для выравнивания всех предметов в помещениях достаточно использование одного уровня.
• Гидроуровень при работе обязательно прикладывается к поверхностям только в вертикальном виде.

Если вы планируете работать в одиночку, то рекомендуется приделать крепление к одной из колб, например как крюк. Или попробуйте примотать к реки конец шланга. После следует тщательно зафиксировать край уровня винтами или скотчем к заданному месту.

Как пользоваться водяным уровнем

При переносе своего края уровня его необходимо закрыть пальцем: так жидкость не выльется. Если вы работаете с напарником, то он делает то же самое, либо два края совмещаются вместе в одной руке. При небольшом помещении измерение можно проводить в одиночестве. В больших пространствах лучше работать с напарником, стоящим у стартовой метки. Для удобной фиксации края шланга к стене используется специальный металлический зажим, который также можно изготовить самостоятельно.

От основной линии ходить по периметру с рулеткой, нижний конец которой уткнут в пол. Искать самую высокую точку линии пола. Отступить 3 см вверх и сделать отметку снизу. Далее – в каждом углу и на каждой стене проводить такие же измерения по 2-3 раза. Затем – соединить все нижние отметки, и получится уровень пола.

Потолок

По примеру предыдущего абзаца точно так же искать на этот раз самую низкую точку потолка. Далее с помощью уровня воды определить несколько отметок и выделить линию горизонта. После этого можно ставить профиль и выравнивать потолок.

Стены

Ставить остальные метки вдоль стены, так, чтобы они постоянно совпадали с уровнем успокоившейся воды в трубке. Между двумя горизонтальными метками натягивается шнур, обозначающий линию горизонта. Основная линия, по которой делается разметка уровня пола или потолка.

Для измерений в других комнатах или коридорах напарник остается на прежнем месте для удерживания и осмотра контрольной метки. Второй человек переходит в следующее помещение и ставит уже там стартовую точку. Затем напарник переходит в другую комнату, и дальнейшие измерения проводят уже вдвоем. Каменщики при кладке кирпича также контролируют высоту готовой стены при помощи водяного уровня.

Вначале определяется та же самая основная горизонтальная полоса. От этих параметров необходимо отталкиваться вверх, намечая желаемых уровень окон. Так планируется последующая кладка кирпича при строительстве дома – определяется нижний край проемов.

Фундамент

Рассмотрим, как пользоваться водяным уровнем при строительстве или проверке залитого фундамента. Для этого нужно:

1. Изготовить базу для закрепления прибора. Две доски необходимо расположить горизонтально, а перпендикулярно к ним, примерно посередине – два бруска. Выровнять угол между досками и брусками с помощью строительного угольника, он должен быть равен 90 градусам.
2. Закрепить на заготовку концы шланга гидроуровня. Можно также пользоваться прибором без колб со шкалами. Это гораздо упростит работу, т.к. иначе из-за разницы между толщиной трубки и размером отверстия в мерной емкости вода в процессе измерения будет слишком долго выравниваться.
3. Установка прибора на один из углов фундамента – контрольная метка. После – зажать концы трубки.
4. Проверка отклонений уровня одного угла фундамента относительно другого. Для этого один конец шланга нужно зажать и перенести в проверяемую точку. Далее – разжать и дать жидкости возможность выровняться относительно горизонтали.
5. С помощью линейки снять показания. То есть измеряется уровень отклонения воды по сравнению с нулевым значением.
6. Используется метод разности. Это вычитание отклонения в базовой точке из отклонения в проверяемой с учетом знака полученного значения. Если не пользоваться именно методом относительного измерения, то погрешности могут быть большими. Ведь когда трубка передвигается, постоянно меняется как уровень воды, так и внутренний объем. При возвращении прибора в первоначальную точку жидкость будет находиться на одной отметке, но с базовой может не совпасть. Относительные измерения – гарантия минимальных погрешностей.
7. Таким же способом определяется уровень всех остальных углов фундамента.

Watch this video on YouTube

Как пользоваться гидроуровнем

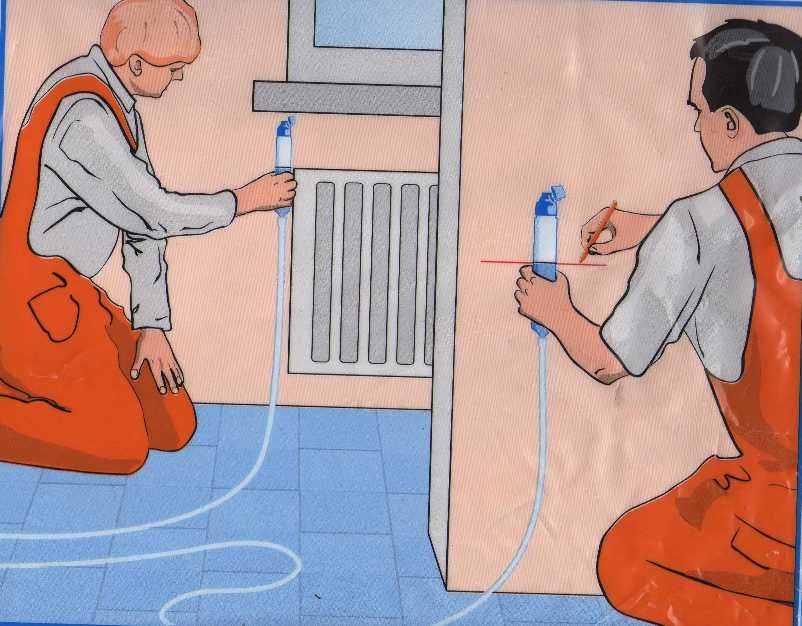

Как же пользоваться водяным уровнем? Все работы с гидроуровнем выполняются вдвоем с напарником. Сначала отбивается основная линия отсчета, которая являет собой горизонтальную линию по периметру комнаты на высоте 0,9 — 1 м. Для этого понадобится еще красящая нить, карандаш, рулетка.

Работы производятся в следующем порядке. Сначала ставится первая точка (она называется реперная точка): сделать отметку карандашом и зафиксировать показатель гидроуровня. Потом напарник преходит к месту, где должна быть другая точка, и прикладывает к ней свой конец трубки.

Когда вода успокоится, первый человек говорит напарнику, как нужно опустить или поднять его конец, чтобы отметка совпала с уровнем воды в ватерпасе. Поставить точку на стене. Целесообразно делать по несколько точек на каждой стене. По этому принципу делают все следующие отметки. И делаются от первой реперной точки.

Все отметки надо соединять при помощи строительной линейки или крашеной нити. Конечная линия должна совпадать с самой первой точкой.

Пользуясь рулеткой и линейкой, проводим перпендикулярные линии вниз и вверх на необходимое расстояние. Это будут уровни пола и потолка. При этом сначала находят нулевую точку пола, а потом потолка. В соседние помещения метки переносятся от первой реперной точки.

Как работать с водяным уровнем?

Работать с водяным уровнем не сложно: немного сноровки и у вас все получится. Рассмотрим поэтапно принципы работы.

• Сложность заполнения шланга водой заключается в нежелательном присутствии пузырьков воздуха, они разделяют массу воды и способны влиять на результат измерений. Поэтому заполнение шланга водой из-под крана я вам не советую. Наполните шланг с помощью ведра, выставленного на высоту 2 м, либо залейте воду, используя воронку.
• Воду для уровневой системы рекомендую подкрасить любым красителем, так колебания воды заметнее глазу. Если в шланг все-таки попал воздух, избавьтесь от него по следующей схеме: наступите на середину шланга, а концы в разных руках поднимите высоко вверх. Воздух уйдет. Перед началом измерений проверьте инструмент: приложите концы трубки друг к другу, убедитесь, что вода на одном уровне.

• Отметьте на стене реперную точку на необходимой высоте, установите один из концов шланга так, чтобы уровень воды находился в нужной точке. Конец шланга в реперной точке держит помощник, либо шланг фиксируется к стене на неподвижный крепеж.
• Отойдите на некоторое расстояние от реперной точки, приложите шланг к стене. Дождитесь, пока вода успокоится, и поставьте отметку, которую показывает уровень воды. Не забывайте закрывать отверстие шланга во время передвижений, чтобы количество воды не уменьшалось.
• На каждой поверхности выполните 3-4 отметки, измерьте остальные стены. Помните, что все измерения производятся из первой реперной точки.

• Соедините отметки на каждой стене с помощью горизонтальной крашеной нити. Инструмент прост в использовании. Зафиксируйте нить между отметками, слегка натяните от стены и отпустите – на стене отпечатается ровная горизонтальная линия.
• Для переноса уровня в другое помещение, от первой реперной точки перенесите одну контрольную в соседнюю комнату. От нее откладывайте остальные отметки, как от основной точки.
• Следите за положением шланга. Избегайте перегибов, заломов и натяжения шланга, чтобы не ошибиться в измерениях.

Водяным уровнем пользовались еще наши родители, когда о современных удобствах речи не шло. И до сих пор он остается надежным инструментом, который легко сделать из подручного материала.

Источник: domdetaley.ru

Как правильно поймать уровень фундамента

Перед началом земляных работ при строительстве фундаментов здания необходимо подготовить участок. Для этого требуется знать, как правильно разметить фундамент для частного дома своими руками. Чертеж или эскиз необходимо перенести на местность и сделать это нужно с высокой точностью, чтобы избежать проблем при дальнейшем строительстве.

Зачем выравниватьфундамент

Прежде всего, необходимо учесть, что по верхнему срезу фундамента всегда должна укладываться гидроизоляция во избежание капилярного поднятия влаги от грунта вверх по стенам. Неровная поверхность бетонной глыбы не сможет обеспечить плотное прилегание изоляционного материала, в результате чего в образованных зазорах начнет скапливаться вода, которая при замерзании будет расширяться, образуя дефекты и на подземной, и на наземной части дома не только на уровне стыка.

Непрочный фундамент ведет к разрушению дома.

Следует понимать, что визуально небольшие отклонения в разных углах дома по высоте верхнего уровня монолитной ленты видны не будут. Но после возведения строения появится перекос, который технологически исправляется намного сложнее, нежели выполнение выравнивания бетонного слоя после заливки смеси в опалубку.

Как правило, неопытные мастера обращают внимание только на соответствие отметок заглубления фундамента, упуская из виду, что его верхний срез должен быть максимально ровным. Одни думают, что бетонная масса имеет способность к самовыравниванию, другие надеются, что дальнейшая кладка стен исправит положение. Но и те, и другие предпочитают не делать элементарную проверку после заливки цоколя. На практике подобная халатность приводит к серьезным проблемам.

Что касается боковых поверхностей фундамента, расположенных над планировочной отметкой участка, то к ним, кроме всего прочего, предъявляются еще и декоративные требования. Кривой цоколь никогда не будет смотреться привлекательно. Поэтому его наружную поверхность нужно будет либо сгладить, либо облицевать.

Зачем выравниватьфундамент

Прежде всего, необходимо учесть, что по верхнему срезу фундамента всегда должна укладываться гидроизоляция во избежание капилярного поднятия влаги от грунта вверх по стенам. Неровная поверхность бетонной глыбы не сможет обеспечить плотное прилегание изоляционного материала, в результате чего в образованных зазорах начнет скапливаться вода, которая при замерзании будет расширяться, образуя дефекты и на подземной, и на наземной части дома не только на уровне стыка.

Непрочный фундамент ведет к разрушению дома.

Гидроуровень: как пользоваться при … Гидроуровень: как пользоваться при … Гидроуровень: как пользоваться при … Гидроуровень: как пользоваться при … Гидроуровень: как выбрать и правильно …

Следует понимать, что визуально небольшие отклонения в разных углах дома по высоте верхнего уровня монолитной ленты видны не будут. Но после возведения строения появится перекос, который технологически исправляется намного сложнее, нежели выполнение выравнивания бетонного слоя после заливки смеси в опалубку.

Как правило, неопытные мастера обращают внимание только на соответствие отметок заглубления фундамента, упуская из виду, что его верхний срез должен быть максимально ровным. Одни думают, что бетонная масса имеет способность к самовыравниванию, другие надеются, что дальнейшая кладка стен исправит положение. Но и те, и другие предпочитают не делать элементарную проверку после заливки цоколя. На практике подобная халатность приводит к серьезным проблемам.

Что касается боковых поверхностей фундамента, расположенных над планировочной отметкой участка, то к ним, кроме всего прочего, предъявляются еще и декоративные требования. Кривой цоколь никогда не будет смотреться привлекательно. Поэтому его наружную поверхность нужно будет либо сгладить, либо облицевать.

Что такое гидроуровень и для чего он нужен?

Гидроуровень поможет установить отклонение от горизонтали и вертикали

Создавая какую-либо постройку или производя строительные внутренние отделочные работы, необходимо, чтобы фундамент, пол, стены, потолочные перекрытия, дверные и оконные проемы располагались в одинаковых горизонтальных и вертикальных плоскостях.

Для этого применяют уровни – устройства, которые способны показывать отклонение от горизонтали и вертикали.

На сегодняшний день существует 3 вида уровней, которые широко применяются при организации строительных работ, это:

• капельный уровень;
• гидроуровень;
• лазерный уровень.

Каждый из приборов имеет свою сферу применения и особенности.

Лазерный уровень работает от батареи

Лазерный уровень является современным измерительным устройством, которым удобно пользуются строители в любом помещении и на улице.

Данный прибор является электронным изделием, работающим от аккумуляторной батареи, и имеет достаточно большую цену. Не каждый хозяин дома и даже строитель может себе позволить его приобретение.

Обычный капельный уровень – это незаменимое устройство при применении строительных работ, но оно теряет свою эффективность, когда необходимо делать замеры на конструкциях, находящихся на расстоянии друг от друга более 2 м.

Данное устройство недорогое и дает достаточно точные показания

Водяной уровень – это достаточно простой инструмент, который имеет небольшую цену и способен выдавать достаточно точные значения. Многие профессионалы справедливо считают, что данное устройство при выполнении частных строительных работ незаменимо.

Выравнивание фундамента раствором. Гидроуровень: как пользоваться при устройстве фундамента, выравнивание по горизонту

Сфера применения уровня водяного типа достаточно разнообразна. При помощи гидроуровня возможно выставлять свайный и ленточный фундамент, определять перепад высоты. Устройство широко применяется при ремонтных работах и организации напольного настила (чернового и финишного).

Следует знать, что, организовывая строительные работы на наклонном участке, при помощи гидроуровня можно легко и точно определить перепад высот от одного конца участка к другому.

Это будет иметь большое значение при организации систем канализации и водоснабжения, а также ухода сточных вод.

Гидроуровень — что он из себя представляет

Принцип работы водяного уровня достаточно прост, он основан на физическом законе «о сообщающихся сосудах», в котором говорится, что если 2 сосуда соединить между собой шлангом или другим связующим материалом, по которому способна перемещаться жидкость, и наполнить водой или другим текучим материалом, уровень жидкости всегда будет сопоставим. Это значит, что, находясь на одной плоскости 2 сосуда, будут показывать 1 уровень воды, если же 1 сосуд приподнять, то в нем уровень текучего вещества уменьшится, соответственно во 2 емкости – увеличится.

В принципе, 2 сосуда – это 2 колбы гидроуровня, в которые наливается жидкость, и также они соединяются между собой прозрачной пластичной трубкой. На каждую из колб нанесена градуированная шкала, которая и позволяет определить, насколько миллиметров 2 сравниваемых предмета имеют перепады по горизонтальной плоскости.

Длина шланга устройства может выбираться каждым хозяином самостоятельно при покупке, поскольку это зависит от сферы применения прибора (на каких расстояниях будут замеряться объекты).

Замеры удобнее делать вдвоем

Если гидроуровень будет применяться при выполнении внутренних работ, то достаточно длины трубки до 8 м, если даже длина полового перекрытия или потолочных балок превышают это расстояние, всегда выставляют дополнительные реперы (маяки), которые являются вспомогательным элементом для проведения качественной разметки.

Для наружных строительных работ, связанных с возведением строений, целесообразно выбирать длинные шланги 10-20 м длиной, чтобы была возможность провести замеры по диагоналям фундамента или дома в целом.

Наглядный пример использования гидроуровня, изготовленного своими руками, вы можете увидеть на схеме.

Следует помнить, что при выборе трубки водяного уровня от точки замера она должна вертикально опускаться вниз и таким же образом переходить в другую точку. Причем шланг по всей длине не должен иметь натяжений и лишних петель при проведении замеров.

Как правильно выровнять основание бетонным раствором

Возведения опалубки и ее устройство

Процесс состоит из нескольких этапов различной важности, и тут используются материалы, оптимальные для выравнивания вертикальных и горизонтальных поверхностей. Таким образом, в зависимости от характеристик основания и типа неровностей, иногда достаточно только оштукатурить и выровнять поверхность. Но это возможно, только если перепад незначительный и больше характеризуется неровностями. А если перепад высот значительный, тогда используется целая технология:

1. Сначала проводится очистка поверхности от налипшей грязи и камней.
2. Затем возводится опалубка из дерева или рубероида. Тут рекомендуется делать горизонтальную и вертикальную обвязку, чтобы опалубка сама была максимально ровной. При этом определяется наивысшая и наиболее низкая точка основания, где проводится выравнивание. Учитывая, что вся конструкция будет заливаться бетоном, то отмечать ключевые точки лучше на опалубке.
3. На внутренней стороне опалубки, где проходит бетонная лента несущей конструкции, с помощью уровня вычерчиваются горизонтальные линии и заливаются бетоном. Если перекосы незначительные, тогда лучше использовать более жидкий раствор. А, если перекосы значительные, тогда лучше заливать густым раствором.

После заливки бетона основание оставляют просохнуть несколько дней и демонтируют опалубку. В некоторых случаях ее можно оставить, ведь внешняя поверхность идеально ровная. По опалубке можно установить слой гидроизоляции и наклеить пенопласт для теплоизоляции.

Как пользоваться гидроуровнем не будучи профессионалом

Гидроуровень – инструмент, с которым повседневно сталкиваются строители разных направленностей.

Но и человеку, далекому от стройки могут пригодиться навыки обращения с ним. Особенно если решено делать ремонт своими руками.

Устройство, поражает своей простотой, но в то же время позволяет при правильном применении создавать разметку с точностью до миллиметра.

Легкость в использовании и возможность работы с ним в одиночку, обусловила широкое применение в различных областях строительства, начиная от фундамента и, заканчивая кровлей.

Описание и практическое использование

Гидроуровень, применяемый в строительстве представляет, собой гибкую трубку, длинной от 3 до 40 метров, которая заполняется жидкостью (работает принцип сообщающихся сосудов).

Зачастую используется обычная вода, но в условиях низких температур, рекомендуется использовать незамерзающие жидкости, либо добавить в воду соль.

Следует отметить, что чем ниже тягучесть наполнителя, тем быстрее он реагирует на изменение уровня.

Но на скорость выравнивания влияет и диаметр шланга – оптимально 10-12 миллиметров. На краях шланга находятся колбы с нанесенной на них шкалой.

Градация позволяет четко отмечать положение жидкости для нанесения отметок на измеряемую поверхность. Но из-за разницы диаметров трубки и колбы, вода выравнивается довольно долго. Для ускорения процесса, можно использовать только трубку на концы которого наносится градуировка с шагом в 5-10 миллиметров.

Подготовка к работе

Для начала работы с гидроуровнем, следует заполнить приспособление водой. Лучше всего подойдет кипяченая, отстоявшаяся вода. В такой жидкости гораздо меньше растворенного воздуха.

Для этого один край опускаем в ведро с водой, а другой располагаем ниже уровня сосуда. Дальше в действие вступают законы физики. Облегчит процесс добавление красителя, что убережет зрение от перенапряжения. Следует помнить, что краситель осаждается на стенках и это увеличивает погрешность измерений.

Поэтому его следует тщательно промывать после каждого использования. От пузырьков, попавших внутрь, стоит тщательно избавиться, иначе они так же повлияют на точность измерений. Затем сведя вместе концы надо заметить положение жидкости, деления на шкалах должны совпадать. Это и будет нулевой точкой. После этого зажимаем края.

Применение

• Разметка стен. Подготавливаем уровень, как описано выше, далее следует отметить контрольную точку на стене и приложить один край к ней. Второй край нужно приложить к месту, до которого «пробивается» горизонталь ( разжав концы трубки) и двигать до совпадения нулевых отметок. При отсутствии помощника колбу на стартовой метке придется закрепить неподвижно.
• При вычислении горизонта потолка, метка на стене делается как можно выше и, уже от неё отмеряем перепад высот.
• Для пола совершаются аналогичные действия, но контрольная горизонталь опускается максимально ниже.
• При возведении фундаментов , определяется базовая точка от которой откладываются все остальные. Для проверки точности результата промеряются между собой метки по диагонали. Следует помнить, что в этом случае норма отклонения от уровня составляет до 20 мм. Перепады в последующем выравниваются цоколем.

Для того чтобы удобно пользоваться ватерпасом самому, можно внести усовершенствования. Предусмотреть пробки либо зажимы из проволоки на края устройства.

Так же закрепить края на брусках для упрощения последующей фиксации на поверхностях.

Еще один вариант работы в одни руки предполагает наличие линейки ( желательно метровой, о можно и меньше). Один край крепим к линейке по всей длине, но после заполнения не вынимаем второй конец из ведра с водой, можно использовать какой либо груз. Затем замеряем уровень воды в сосуде, а на линейке замечаем отклонение в искомой точке. Вычисляя разницу, получаем перепад.

Пример: уровень воды в ведре 30 сантиметров, в месте замера – 25 см. Разница составляет 5 см., следовательно, эта точка выше на данную величину. Если же в результате получается отрицательная величина, то искомая точка ниже относительно базовой.

При использовании гидроуровня в строительстве, значительно упрощается задача по возведению максимально ровных конструкций. Этот нехитрый прибор позволяет, с довольно большой точностью, производить замеры горизонтальных перепадов высот. И даже при наличии минимальных навыков, не составит большого труда провести начальную разметку для последующих строительных работ.

На видео — работа с гидроуровнем в одиночку:

Выделите ее и нажмите Ctrl+Enter, чтобы сообщить нам.

Как сделать самостоятельно

Ватерпас можно найти в любом строительном магазине и приобрести по низкой стоимости. Если нет времени на поиски инструмента, можно изготовить его самостоятельно. Этапы изготовления ватерпаса:

• Для гидроуровня нужен прозрачный (силиконовый) шланг или трубка, а также маркер для разметки шкалы или нанесения цифровых отметок. Опытные мастера советуют использовать шланг с толстыми стенками – 1,2-1,5 см. Такой выбор объясняется тем, что он не будет перегибаться, обеспечивая свободное движение жидкости. Трубки с тонкими стенками неудобны для использования: жидкость внутри перетекает медленно, ее уровень видно не отчетливо. Длина шланга зависит от габаритов помещения: потолка, пола, фундамента и прочих.
• В качестве колб можно использовать одноразовые шприцы, подходящие по диаметру к трубке. С ним срезают конусы, соединяя с краями трубки. Шприцы удобны тем, что на них уже имеется готовая разметка с делениями. Поршни от шприцов можно использовать в качестве пробок во время переноса гидроуровня с одного места на другое.
• Можно не пользоваться колбами, а просто сделать разметку маркером на обоих концах шланга. Если он сделан из непрозрачного материала, на этих участках следует закрепить прозрачные отрезки из пластмассы или стекла.
• Трубку наполняют водой. Для удобства жидкость можно подкрасить марганцовкой или другим красителем.
• По мере заполнения трубки водой, нужно выпускать все возникающие пузырьки воздуха. Это можно сделать, встряхнув шланг по всей длине два-три раза.

Качественные показания будут при использовании кипяченой, фильтрованной воды.

Выравнивание фундамента по горизонту раствором после заливки?

• Некоторые тонкости при возведении фундамента
• Исправляем погрешности

• Боковые стороны фундамента
• Верхняя поверхность

Как выровнять фундамент по уровню? Этим вопросом задаются в тот момент, когда фундамент уже залит, но его поверхность не выглядит идеально ровной. Как мы знаем, для того чтобы построить дом, нужен крепкий фундамент. Современные требования к нему достаточно жесткие.

Схема выравнивания фундамента.

Каждая из четырех поверхностей фундамента должна иметь максимально ровную поверхность.

При возведении жилых домов чаще всего делают ленточный фундамент. Прежде чем заливать его цементным раствором, на дно вырытой траншеи насыпают гравий.

Он станет своеобразной песчаной подушкой, которая позволит добиться ровной поверхности. Многие ошибочно считают, что раз эта часть фундамента скрыта от глаз делать ее ровной не нужно. Это не верно.

Дело в том, что, если все четыре стороны будут ровными, они будут иметь одинаковую толщину, а это даст максимальную прочность фундаменту. Обычно толщина воздушной подушки должна быть около 40-60 см.

Тот факт, кокой толщины должен быть слой засыпаемого гравия, во многом зависит от самой почвы, на которой планируется возведение дома.

В отношении боковых сторон фундамента ровной поверхности можно достичь, используя качественно выполненную опалубку.

В этом случае вы не рискуете получить неровные стены основания дома. Если же все-таки так получилось, что поверхность вышла неровной, то это всегда можно исправить.

Ниже будет описан подробный метод о том, как это сделать.

И самое главное, та часть фундамента, на которую будет укладываться рубероид в качестве гидроизоляции, просто обязана быть ровной.

Иначе из-за неплотного прилегания гидроизоляции начнется постепенное разрушение всего здания.

Поэтому, после того как фундамент будет готов, необходимо еще раз произвести замеры и, если нужно, провести дополнительное выравнивание.

Как пользоваться гидроуровнем при строительстве фундамента

В любом строительном процессе важно точно соблюдать размеры, предусмотренные проектом или эскизом.

Это необходимо, чтобы обеспечить надежность конструкции, избежать перекосов и сильных отклонений.

Одним из контрольно-измерительных приборов, используемых рабочими, является гидроуровень.

Принцип работы прибора

Устройство предназначено для горизонтальной разметки и выявления отклонений от горизонта. Может быть как самодельным, так и заводского изготовления. Принцип действия прост, поэтому чтобы использовать прибор не нужно иметь глубоких знаний в области строительства.

Гидроуровень — устройство, которое работает по принципу сообщающихся сосудов. Второе название прибора — водяной уровень.

Он представляет собой длинный тонкий шланг.

Если приподнять концы этого шланга, то на каком бы расстоянии друг от друга они не располагались, через определенное время жидкость в них выровняется по одной отметке.

Благодаря действию закона физики точность устройства достаточно высокая, что позволяет применять его при возведении фундамента. Важным фактором является простота конструкции и доступная цена.

Наиболее простой вариант гидроуровня — прозрачный длинный шлаг. В магазине также можно приобрести более сложное устройство, оснащенное двумя емкостями с мерной шкалой и крепежными приспособлениями.

Паровая обработка

Уникальной технологией является использование пара для того, чтобы выровнять участок на даче. Воздействие пара обеспечит ровность поверхности в последующем, избавит почву от сорняков, окажет противодействие вредителям.

Паровую обработку можно провести самостоятельно – ошпарить верхний плодородный слой земли кипяченой водой, уничтожив тем самым микробов, бактерий и так далее.

Выравнивание фундамента раствором. Гидроуровень: как пользоваться при устройстве фундамента, выравнивание по горизонту

Помимо кипятка, чтобы получить, например, ровный участок под газон, можно использовать технику – паровые машины избавят от проблем слоем порядка тридцати сантиметров.

Вместо пара можно обработать почву такими веществами, как сера (можно использовать в виде серных шариков), известь, окись меди.

Инструкция по самостоятельному изготовлению строительного уровня ↑

Существует несколько вариантов того, как сделать уровень в домашних условиях. Принцип изготовления у них одинаков, разница – в выборе подручных средств. Для создания простой модели понадобятся:

• шланг прозрачный диаметром 1,2-1,5 мм – трубку меньшего размера использовать нежелательно, так как из нее сложнее выпускать воздух;
• одноразовый шприц объемом 20 мл;
• герметик;
• пробки под диаметр шприца;
• емкость для воды;
• канцелярский нож.

Пример самодельного гидроуровня

Сборка водяного измерительного прибора:

1. Отмерить нужную длину шланга.
2. Трубку прочистить мыльным раствором, чтобы смыть остатки грязи и пыли.
3. На концы шланга нанизать канюли шприцов – боковые колбы ватерпаса.
4. Наметить нулевые точки и наполнить устройство водой.

Видео: Простейший гидроуровень из шприцов

Самостоятельное изготовление инструмента

Чтобы сделать гидроуровень своими руками, потребуется:

Длину трубки выбирают, ориентируясь на площадь помещения, в котором собираются использовать инструмент – слишком длинная трубка будет путаться, а слишком короткой недостаточно для проведения измерений.

Длина в 6 – 10 м считается оптимальной. Рекомендуется приобрести шланг диаметром около полутора сантиметров – в этом случае внутри не будут образовываться воздушные пузырьки.

Порядок действий при сборке:

1. В трубку заливают мыльный раствор, чтобы очистить его внутренние поверхности от пыли и грязи.
2. С медицинских шприцов снимают иглы, вынимают поршни, конусы, на которые крепят иглу, срезают, используя канцелярский нож. Шприцы будут выполнять роль боковых колб ватерпаса.
3. Отверстие, располагающееся на месте среза, расширяют так, чтобы в него входила трубка.
4. Вставляют в подготовленные отверстия шприцов трубку.
5. На колбах помечают нулевую точку (середину резервуара, например). Разметка шприцов поможет сделать это точно.
6. В ватерпас заливают воду. Сдавливая шланг в центре и поднимая свободный конец вверх, из трубки выпускают пузырьки воздуха.

Готовый к работе прибор должен быть без пузырьков воздуха в шланге, а жидкость в резервуарах на концах трубки должна быть на одном уровне.

Для наполнения измерительного прибора рекомендуется использовать только чистую, отстоянную воду – в ней меньше воздуха.

Так как работать с гидроуровнем иногда приходится на открытом воздухе при минусовых температурах, вместо воды в этом случае используют незамерзающую жидкость для автомобиля.

Также допускается использование цветного раствора (воды с красящим пигментом), это помогает лучше видеть уровень воды в шланге.

После окончания работ жидкость из гидроуровня обязательно сливают.

Плюсы и минусы работы с гидроуровнем

При ремонте в квартире или в доме обязательно потребуется этот простой инструмент, важно знать его достоинства:

• маленькая цена за промышленный образец и возможность изготовить его своими силами;
• простота в проведении разметки;
• возможность работать в самых трудных для доступа местах;
• работа может производится в разных помещениях с высокой точностью размечать линию, идущую на одном уровне по всем стенам здания, несмотря на перегородки;
• обеспечение одинакового положения по высоте при укладке больших расстояний плитки на тротуаре;
• достаточно неприхотливый инструмент, не требующий особенных условий при хранении и транспортировке.

К отрицательным особенностям относятся следующие минусы:

• для выполнения замеров потребуется привлекать помощника, но это очень спорный недостаток. Конечно, работая лазерным уровнем, разметить, может и один человек и не потребуется привлекать помощников, но цена такого прибора очень высока;
• часто бывает сложно заправить гидроуровень строительный водой, при большой длине шланга;
• при строительстве фундамента в зимнее время, потребуется использовать другой инструмент или заливать антифриз;
• при работе, с помощью гидроуровня, в нем постоянно требуется производить замену воды;
• устройство надежно работает на расстоянии более 2 м от нагревательных приборов, при более близкой дистанции потребуется защищать трубку от воздействия высокой температуры;
• показания можно снимать только в горизонтальном положении

Знать ответы на теоретические вопросы важно, но важнее знать, как правильно пользоваться гидроуровнем.

В заключение приведем несколько советов специалистов.

Выпустить воздушные пробки из шланга достаточно просто. Для этого следует снять колбы, поднять концы трубки как можно выше или, соединив края вместе протянуть их по земле. Определяем середину шланга и, подняв концы вверх, надавливаем ногой. В этом случае, пузыри расходятся по двум сторонам и проходят к выходу. Операцию следует продолжать до полного удаления пузырьков.

Малое количество кислорода содержится в отстоявшейся воде. При работе в зимнее время, хорошим наполнителем для шланга являются различные незамерзайки или антифриз. Закончив разметку, вода должна обязательно сливаться из уровня, это защитит шланг от цветения воды и помутнения стенок.

Для повторного использования, прозрачность воды и ее свойства, поможет разведение в ней водки или спиртосодержащих жидкостей. При соединении колб, вы видите разный уровень жидкости, следует проверить состояние трубки. Возможно, она переломилась или образовалась воздушная пробка.

Нанесение рисок на стену лучше делать заточенным карандашом или тонким маркером. Такой метод сделает разметку более точной. Хранить трубку гидравлического уровня вдали от солнечного света – это позволит ему долгое время оставаться прозрачным.

И главный основной совет. Выполняя работы по разметке, помните о том, что от качества проведенной вами операции может зависеть долговечность конструкции или вашего дома.

Некоторые тонкости при возведении фундамента

Как выровнять фундамент по уровню? Этим вопросом задаются в тот момент, когда фундамент уже залит, но его поверхность не выглядит идеально ровной. Как мы знаем, для того чтобы построить дом, нужен крепкий фундамент. Современные требования к нему достаточно жесткие.

Схема выравнивания фундамента.

Каждая из четырех поверхностей фундамента должна иметь максимально ровную поверхность.

Выравнивание фундамента раствором. Гидроуровень: как пользоваться при устройстве фундамента, выравнивание по горизонту

При возведении жилых домов чаще всего делают ленточный фундамент. Прежде чем заливать его цементным раствором, на дно вырытой траншеи насыпают гравий. Он станет своеобразной песчаной подушкой, которая позволит добиться ровной поверхности. Многие ошибочно считают, что раз эта часть фундамента скрыта от глаз делать ее ровной не нужно. Это не верно.

Дело в том, что, если все четыре стороны будут ровными, они будут иметь одинаковую толщину, а это даст максимальную прочность фундаменту. Обычно толщина воздушной подушки должна быть около 40-60 см. Тот факт, кокой толщины должен быть слой засыпаемого гравия, во многом зависит от самой почвы, на которой планируется возведение дома.

В отношении боковых сторон фундамента ровной поверхности можно достичь, используя качественно выполненную опалубку. В этом случае вы не рискуете получить неровные стены основания дома. Если же все-таки так получилось, что поверхность вышла неровной, то это всегда можно исправить. Ниже будет описан подробный метод о том, как это сделать.

И самое главное, та часть фундамента, на которую будет укладываться рубероид в качестве гидроизоляции, просто обязана быть ровной. Иначе из-за неплотного прилегания гидроизоляции начнется постепенное разрушение всего здания. Поэтому, после того как фундамент будет готов, необходимо еще раз произвести замеры и, если нужно, провести дополнительное выравнивание.

Как пользоваться водяным уровнем: точно и несложно

При строительстве или проведении ремонтных работ нередко возникает ситуация, когда нужно определить уровень горизонта. Лазерные устройства, решающие этот вопрос, стоят дорого. Чаще всего используется специальный водяной уровень. При заводском исполнении этого устройства в верхней части имеются колбы с метками, но их ставить необязательно.

Вполне реально изготовить и приспособить прибор своими руками. Эта статья поможет научиться пользоваться водяным уровнем.

Главное – понимать метод действия. Прибор работает по закону Паскаля, или по принципу сообщающихся сосудов. Ватерпас – это прозрачная гибкая трубка с пластиковыми размеченными колбами, которые играют роль контрольных сосудов. Уровень относительно горизонта определяется положением воды. Уровень жидкости на обоих концах должен совпадать при одинаковой высоте объектов.

Длина трубки выбирается от 2 до 30 метров. Для небольшой комнаты достаточно 6−8 метров. Если помещения достаточно просторные, как в некоторых частных домах, потребуется трубка 20 и более метров. Однако с длиной выше рекомендуемой работать неудобно: в этом случае шланг перекручивается, перегибается – результат измерений искажается. Слишком короткая трубка может провисать.

Оптимальной считается такая длина, при которой шланг свободно свисает вдоль стены и на полу.

Как сделать водяной уровень — пошаговая схема

Шаг 1: Покупаем прозрачный шланг

Итак, во-первых, вам понадобится прозрачный шланг, не узкий, но и не широкий: не менее 5 мм в диаметре, но не более 2 см. Прогоните по нему туда-сюда теплый мыльный раствор, так вы обезопасите себя и свой инструмент от маслянистой основы внутри.

Шаг 2: Шприцы соединим со шлангом

Еще вам совсем не помешают два одинаковых одноразовых пластиковых медицинских шприца для инъекций, подходящих по размеру к шлангу. Иглы нам не понадобятся, а вот поршни отложим на время. Конусики на конце шприцов срезаем так, чтобы можно было соединить их с концами шланга – так получим боковые колбы ватерпаса, причем уже с делениями, по которым будем смотреть уровень.

Как пользоваться гидроуровнем – получаем безупречно ровную разметку по горизонтали – Журнал строителя

Не спеша, заливаем воду в ватерпас, выпускаем пузырьки воздуха, наступая на середину шланга и поднимая свободный его край вверх. Приступая к работе, поршни шприцев будем использовать, как пробки, на время переноса системы с места на место.

При желании можем сделать гидроуровень с резервуаром. Для этого один из концов шланга нам нужно соединить с какой-нибудь емкостью, которая, кстати, и заменит одного из помощников при выставлении отметок – мы поставим её на стремянку. Такой ёмкостью вполне может служить пластиковое ведро, в котором нужно будет проделать отверстие, вмонтировать в него небольшой штуцер (прокладки и герметик помогут сделать соединение идеальным), насадив затем туда шланг. Процесс заполнения системы водой от этого тоже упростится.

• -raboty/gidrouroven-788
• -i-oborudovanie/ruchnoy-istrument/izmeritelyniy/

Что делать, если просел фундамент?

Нередки ситуации, когда постройка на загородном участке возводится без тщательного изучения грунтов, залегающих на площадке строительства. Многие думают – что может сделаться дому, гаражу или бане, если построить их на мелкозаглубленном ленточном фундаменте или на столбчатом фундаменте из кирпича?

Но проходит какое-то время фундамент дает усадку и в постройке начинают появляться трещины. Начинает рушиться кирпичная кладка, перекашивается сруб, перестают открываться окна или двери, ломаются выпуски канализации.

И возникает вопрос – что делать в этом случае? Как отремонтировать просевший фундамент?

Давайте сегодня поговорим о том, как поднять постройку, если сел фундамент.

Тонкости, влияющие на качество конструкции

Для сохранения ровности основания определяются крайние точки. С помощью них определяются границы здания. Перед тем, как начать устанавливать арматурный каркас и заливать фундамент, укладывается гравийное основание. Хотя после возведения здания на него никто не обратит внимание, этот слой влияет на прочность вышестоящих конструкций.

Принято делать подушку толщиной около 0,2 метра. Какой слой потребуется в конкретном проекте, зависит от типа грунта и массы здания.

Кроме основания фундамента, следует уделить внимание ровности боковых сторон. Для этого используют опалубку, выставленную по горизонтали. Если получились неровные бока, тогда можно исправить ситуацию, не разрушая конструкцию.

Водяной уровень что. Гидроуровень – как пользоваться простым устройством для стройки и ремонта? Плюсы и минусы

В тех частях, где будет укладываться изоляция, необходимо соблюсти максимальную ровность поверхности. Если допустить ямки или выпуклые места, тогда не получится ровно уложить стеновой материал. В появившиеся полости может попасть влага, разрушающая стену изнутри. Чтобы выровнять горизонтальную плоскость фундамента потребуются следующие инструменты и материалы:

• Мастерок, лопата, молоток и т.п.;
• Армирующая сетка для выравнивания перепадов больше 5 см.;
• Деревянные доски для опалубки;
• Материал для бетона (цемент, песок, щебень, вода);
• Контрольные измерительные инструменты для выравнивания опалубки фундамента (нивелир, гидроуровень).

2Как пользоваться гидроуровнем – наполним шланг водой

Воспользуйтесь для наполнения трубки гидроуровня водой одним из предложенных методов:

• способ первый. Хорошо расправляете шланг водяного уровня, заломов не должно быть. Наберите в выбранную тару чистую воду, лучше брать кипяченую. Можете подкрасить жидкость марганцовкой или красителем, чтобы лучше видеть высоту воды. Поставьте тару с водой на возвышенность. Наилучшая высота – 2 метра. Положите один конец прибора в тару с водой, а второй конец помещаете в пустой таз, установленный на полу. Начинайте через шланг пропускать воду, пока она не польется единым потоком. После наполнения трубки зажмите пальцем конец гидроуровня, расположенный в тазу и второй конец зажмите и вынимайте из ведра. Соедините два конца шланга. Посмотрите, вода в них должна быть на одном уровне;
• способ второй. Конец устройства с колбой опустите пониже к земле. В отверстие другого конца шланга вставляете воронку. Начинайте наливать в прибор ковшом равномерно воду. Затем колбы закрепите, и закройте на них краны.

Можете налить воду в прибор прямо из крана. Но в шланг могут попасть воздушные пузырьки, а это нежелательно.

Особенности заливки столбчатого фундамента под дом

Отличительной особенностью столбчатого фундамента является то, что фундамент состоит не из монолитной ленты, а из столбов, которые связываются монолитной лентой.

В связи с этим после разметки бурятся столбы с помощью автобура либо ручного бура, столбы армируются арматурой диаметром 10-12мм, с выпуском арматуры на 15-20 см выше уровня столба.

После заливки столбов сооружается опалубка для ростверка, соединяющая все столбы, создается арматурный каркас и заливается в опалубку бетон.

Следует напомнить, что столбчатый фундамент сооружается для легких строений и в «хорошем» грунте.

Сложности использования

Кроме неоспоримых преимуществ гидравлического уровня выделяются и его недостатки вкупе со сложностями:

• работать приходится только в горизонтальной оси, для выравнивания вертикали прибор не приспособлен
• нужен напарник – одному измерять намного сложнее и дольше
• длинные трубки сложнее наполнять
• работа с отрицательными температурами требует незамерзающей жидкости

Таким образом, основное, что нужно иметь в виду: скорость выравнивания воды зависит от длины и толщины трубки. Используя принцип сообщающихся сосудов, можно изготовить измерительный прибор своими руками. Пользоваться жидким уровнем лучше с оптимальными параметрами. Несмотря на некоторые неудобства, водяной уровень практичен, точен и незаменим. Мастера своего дела уже давно оценили возможности, которые дает этот простой, но эффективный, а главное – бюджетный инструмент.

Источник: prostroymaterialy.com

Как пользоваться гидроуровнем при строительстве фундамента видео

Устройство предназначено для горизонтальной разметки и выявления отклонений от горизонта. Может быть как самодельным, так и заводского изготовления. Принцип действия прост, поэтому чтобы использовать прибор не нужно иметь глубоких знаний в области строительства.

Гидроуровень — устройство, которое работает по принципу сообщающихся сосудов. Второе название прибора — водяной уровень. Он представляет собой длинный тонкий шланг. Если приподнять концы этого шланга, то на каком бы расстоянии друг от друга они не располагались, через определенное время жидкость в них выровняется по одной отметке.

Благодаря действию закона физики точность устройства достаточно высокая, что позволяет применять его при возведении фундамента. Важным фактором является простота конструкции и доступная цена. Наиболее простой вариант гидроуровня — прозрачный длинный шлаг. В магазине также можно приобрести более сложное устройство, оснащенное двумя емкостями с мерной шкалой и крепежными приспособлениями. Оба варианта и простой и усовершенствованный работают одинаково.

Принцип работы

Как отмечалось выше, прибор представляет собой гибкий шланг (трубку) и двух колб с нанесенной шкалой. Длина трубки может варьироваться от 3 до 40 метров. Работа инструмента основана на законе Паскаля о сообщающихся сосудах, в соответствии с которым, внутри колб, под действием атмосферного давления, уровни однородной жидкости равны. Вместо колб можно использовать два конца трубки. Уровень определяют относительно положения горизонта.

Правильность показаний зависит от качественного наполнения шланга, а также условий эксплуатации – температура воздуха должна быть выше 0 градусов.

Выравнивание фундамента по горизонту

Чтобы проверить ровность уже залитого фундамента, необходимо воспользоваться водяным уровнем в следующем порядке:

Изготавливают базу для закрепления прибора. Для этого потребуется взять две доски и два бруска. Доски располагаю горизонтально, а бруски прикрепляют к ним перпендикулярно, размещая примерно посередине. Важно выровнять угол между досками и брусками: если он не будет равен 90 градусам, измерения могут быть неточными. Выравнивание можно провести строительным угольником.

Один из вариантов крепления гидроуровня для отбивки фундамента.

Измерение разности высот углов фундамента.

Важно пользоваться именно методом разности, поскольку при движении трубки по земле, уровень жидкости в ней меняется, трубка изгибается , поджимается — от этого меняется внутренний объем. Если вернуть прибор в первоначальную точку, то вода в гидроуровне будет находиться на одной отметке, но она не совпадет с базовой пометкой. Для предотвращения погрешностей нужно пользоваться именно относительными изменениями.

После того, как выполнены измерения, необходимо проверить соответствие конструкции нормам. При строительстве важно выровнять обрез фундамента по горизонтали. Предельные отклонения указаны в пособии к СНИП «Нормативные требования к качеству строительных и монтажных работ» и СП «Несущие и ограждающие конструкции».

Отклонение	Допустимая величина
горизонтальной плоскости на всю длину проверяемого участка фундамента	20 мм
местные неровности поверхности, кроме опорных участков	5 мм
на стыке двух смежных участков	3 мм

Все отклонения указаны для отметок по высоте. Если Измеренные величины не укладываются в необходимые рамки, качество выполнения работ считается неудовлетворительным, необходимо выровнять поверхность. Для частного домостроения выравнивание можно провести при кладке цоколя из кирпича.

Разметка фундамента

Вынос осей и границ дома на местность выполняется с помощью деревянных стоек и перекладин, шнура, рулетки и гидроуровня. В некоторых случаях вместо гидроуровня пользуются глазомером, но это крайне неточный способ.

Поперечные перекладины обноски должны располагаться на одной высоте по вертикали. Отбить все отметки можно гидроуровнем. Для этого действия выполняют в следующем порядке:

1. Прибивают первую перекладину (рейку) на нужной высоте.
2. Закрепляют на ней один конец измерительного прибора.
3. Перед тем как прибить второй элемент обноски, проверяют его расположение по вертикали, обычным строительным уровнем. Чтобы выставить верную отметку второй конец трубки крепят к монтируемой перекладине.
4. Необходимо вывести расположение воды в сообщающихся сосудах на один уровень, за базовый уровень можно принять верхний край первой рейки, вторую рейку располагают так чтобы её верхний край совпадал с уровнем воды. Нужно добиться такого положения при котором уровень воды совпадет с верхним краем обоих реек.
5. После этого вторую рейку прибивают к стойкам обноски гвоздями или прикручивают саморезами. Переходят к следующему элементу.

Важно! Следите за тем, чтобы во время работы с уровнем шланг не перегибался, иначе измерения будут не верными.

Кладка стен

Чтобы начать возведение ограждающих конструкций, необходимо определить самый высокий угол опоры под кладку. Если выполнена проверка по предыдущему пункту, то можно пользоваться предыдущими измерениями и, проанализировав их, выбрать наиболее возвышенную точку.

Начало работы по укладке кирпича или газоблоков с высокого угла позволить вывести стену на один горизонтальный уровень. Чтобы выровнять обрез ограждающей конструкции по одному уровню, в нижних точках укладывают более толстый слой кладочного раствора.

Для определения необходимой точки необходимо пользоваться гидроуровнем также как и в предыдущем пункте. Вычисляют отметки всей поверхности конструкции относительно базовой и определяют нужный участок для начала выполнения кладочных работ.

Заливка воды в прибор

Перед началом измерительных работ необходимо грамотно подготовить инструмент. Для этого действия рекомендуется выполнять в таком порядке:

1. Берут ведро с водой или любую другую емкость большого объема с открытой поверхностью. Ведро размещают на некотором возвышении относительно земли.
2. Один конец прибора помещают в емкость с водой, а второй опускают ниже расположения ведра. Обычно располагают на земле. При этом благодаря свойству сообщающихся сосудов жидкость начинает двигаться по трубке, заполняя ее.
3. При заполнении важно контролировать наличие пузырьков воздуха в приборе. Выжидают время, пока весь газ не выйдет из трубки. После этого зажимают один конец пальцем или загибают.
4. Второй коней достают из емкости. Проверяют движение воды и еще раз наличие воздуха.
5. Оба конца закрывают или зажимают и переносят прибор на рабочее место.

После выполнения этих действий можно приступать к измерениям.

Несколько советов

• Чтобы упростить процесс можно окрасить воду, заливаемую в прибор в яркий цвет. Это позволит без напряжения зрения быстро определить отметку воды в трубке.
• Чем больше диаметр шланга, тем быстрее в нем будет выравниваться жидкость. Рекомендуется приобретать изделия диаметром 10-12 мм.
• Скорость выравнивания зависит также от длины трубки. Не стоит выбирать слишком длинные изделия.

Совет! Если вам нужны строители для возведения фундамента, есть очень удобный сервис по подбору спецов от PROFI.RU. Просто заполните детали заказа, мастера сами откликнутся и вы сможете выбрать с кем сотрудничать. У каждого специалиста в системе есть рейтинг, отзывы и примеры работ, что поможет с выбором. Похоже на мини тендер. Размещение заявки БЕСПЛАТНО и ни к чему не обязывает.

Работает почти во всех городах России.

Если вы являетесь мастером, то перейдите по этой ссылке, зарегистрируйтесь в системе и сможете принимать заказы.

Работа с гидроуровнем в одиночку. Всё о гидроуровне.

Всех приветствую! Мы живём в век нанотехнологий, но иногда приходится «спускаться на землю» и брать в руки древние измерительные инструменты. Расскажу, как работать с гидроуровнем, который необходим, чтобы измерить соотношение различных предметов в пространстве относительно заданной горизонтальной плоскости, иначе говоря, «пробить горизонт» (строительный сленг). С помощью гидроуровня можно проверить кладку возводимых стен дома, проверить уровень полов или потолка в квартире, выставить опалубку при фундаментных работах, выставить в один уровень по периметру участка заборные столбы и многое другое.

Состоит гидроуровень из прозрачного шланга с пластиковыми колбами, одевающимися на концы шланга. На колбах должна быть разметка. Многие строители работают и без колб с разметкой, а просто с прозрачным шлангом с водой, но это не совсем верный подход к серьёзному делу, так как нет привязки к разметке.

Работает гидроуровень по закону сообщающихся сосудов с однородной жидкостью и одинаковым атмосферным давлением над сосудами.

Делаем гидроуровень своими силами из подручных материалов

Представьте ситуацию. Вам срочно необходимо уложить небольшой отрезок брусчатки во дворе, как сделать гидроуровень своими руками, если нет промышленного образца. Для его изготовления понадобятся:

• небольшой отрезок эластичной трубки, сечением не менее 8 мм. Можно взять шланг с автомобильного распылителя на дворниках;
• несколько 5-ти кубовых разовых шприцев;
• острый нож;
• бутылка воды;
• жидкое мыло;
• гелевая ручка.

Для определения длины шланга приблизительно определите длину стен и общую площадь комнаты. Иногда требуются отрезок свыше 20 м.

Важно! Если использовать шланг, диаметром 12-16 мм, в нем будут реже образовываться пузыри воздуха, которые затруднят работу.

Приготовив все материалы и инструмент, приступаем к изготовлению уровня. Для этого сначала, с помощью самодельной воронки, заливаем разведенное жидкое мыло в шланг. При этом вымываются стенки трубки, удаляется грязь и масло. Вынимаем иголки из упаковки со шприцами и выбрасываем в ведро.

Вытаскиваем поршни из корпуса. Острым ножом отрезаем тонкий носик на шприцах, в месте соединения с иглой. Если трубка большего диаметра, потребуется расширить отверстие в шприце. Вставляем концы трубок в шприцы, они будут служить как колбы с разметкой. Поршни используем для выставления отметок при разметке в разных помещениях дома.

Можно сделать более простую конструкцию без колб. При этом на одинаковом расстоянии от краев, наносим риски ручкой или фломастером. Такое устройство позволит сделать более универсальный уровень, работающий в комнатах с разной длиной стен и площадью.

Но при плохой прозрачности стенок, может пригодиться одинаковые короткие отрезки прозрачного шланга. С помощью такого, сделанного «на коленке» самого простого прибора можно подготавливать выполнение ответственных работ, например, изготавливая свайно – ростверковый фундамент.

Независимо от того где используется этот способ разметки, при укладке тротуарной плитки или заливке фундамента, применение имеет положительные и отрицательные стороны.

Читать также: Схема однофазного реверсивного двигателя

Когда гидроуровень ВРЁТ?!

1) Гидроуровень врёт, когда в трубке с жидкостью (например, водой) есть воздушные пузыри.

Чтобы выгнать воздушный пузырь из шланга, нужно просто заново закачать в него воду (далее расскажу, как закачать), которая вытеснит и пузыри и часть воды, либо есть более трудоёмкий процесс, при котором колбы открыты и методом простукивания и изменения уровня высоты поднятия шланга, пузыри будут лениво всплывать на окончаниях шланга и удаляться через колбы.

2) Гидроуровень врёт, когда во время работы с ним, шланг с жидкостью не даёт жидкости по нему свободно перемещаться. То бишь, если шланг переломан или передавлен.

Как работать с гидроуровнем.

Для начала нужно, чтобы жидкость в колбах находилась или по разметкам «0» или в пределе этих величин +- 2 см, но не больше чем 2/3 колбы и не меньше 1/3.

Далее не важно, что будет проверяться (уровень полов или потолка), а разметку горизонтали лучше делать на уровне глаз, чтобы чётко видеть плоскость воды в колбах, по которому будут делаться отметки карандашом. Разметку, конечно же нужно делать вдвоём, но можно и ухитриться, как я, и зафиксировать одну открытую колбу неподвижно на стене. Либо напарник будет держать этот конец гидроуровня с колбой, а другой конец гидроуровня будет в это время перемещаться с вашей помощью по всем остальным размечающимся участкам.

Ответственный человек со второй открытой колбой передвигается в пространстве наблюдая за тем, чтобы уровень воды в его колбе не падал сильно вниз (иначе на другом конце гидроуровня вода выльется и градуировка уровня собьётся) и не поднимался высоко, чтобы из колбы напарника ненароком пузыри не попали в трубку. Если вы вдвоём отбиваете уровень, то можно после каждой отметки перед переходом на другой участок плотно закрывать колбы с водой и, тем самым, спокойно преодолевать любые препятствия перед следующим пунктом раметки.

Проверить, чтобы трубка гидроуровня на всём протяжении не была пережата или перегнута и лежала ниже уровня колб. Теперь кричу напарнику -«Юра, у тебя ровно?» Он подтверждает и тогда я делаю разметку карандашом, про строительные заточки которого можно почитать в моей статье здесь.

Теперь воду из уровня можно слить, просто положив концы трубок гидроуровня на разных высотах. Вода из нижней колбы с удовольствием устремится наружу. Если в ближайшее время планируются ещё работы с гидроуровнем, то колбы закрываются крышками и вешаются выше, чем смотка трубки. Класть горизонтально колбы с водой НЕЛЬЗЯ

(попадут воздушные пузырьки в трубку).

Вешать на гвоздь смотку шланга гидроуровня не рекомендую, так как пластиковая трубка точно согнётся, сожмётся либо переломается и запомнит это состояние, отчего потом будут проблемы с верностью показаний.

Аккуратно смотать трубку, отстегнуть колбы и убрать в пакет, который можно повесить в гараж подальше от солнечного ультрафиолета.

Подробности и интересности в моём видео:

Всем добра и тепла! Подписывайтесь и оценивайте.

Подготовка гидроуровня к работе

Для того, чтобы показания было лучше видно, заливайте в сосуд окрашенную жидкость

Перед тем, как пользоваться гидроуровнем, в него необходимо набрать жидкость. Чаще всего ей является вода, только для четкости измерений ее подкрашивают.

Казалось бы, водяной уровень – довольно простое устройство, но при некоторых недочетах, допущенных в момент подготовки прибора к эксплуатации, все измерения в дальнейшем могут иметь большую погрешность.

Примером такого случая являются пузыри воздуха в пластиковой трубе. Чтобы предотвратить их появление, следует воду (заранее подкрашенную) набирать из емкости, расположенной на высоте (опустив туда трубку уровня). Соответственно 2 колба должна находиться, как можно ближе к поверхности земли.

Как только вы заметите, что в пластиковой трубке предостаточное количество воды, следует один конец вынуть из емкости, расположенной на высоте, и зажать пальцами, чтобы воздух туда не попадал. Только после этого можно подсоединять колбу.

Статья по теме: Как определить сечение кабеля (провода) по диаметру

Для проверки правильностей показания устройства 2 колбы необходимо сопоставить вместе на одном уровне, они должны показывать одинаковое значение на шкале. Если вся процедура проведена успешно, то дальнейшая эксплуатация водяного уровня должна быть беспроблемной.

Следует помнить, что практически каждый покупной гидроуровень укомплектован колбами, к которым крепятся концы пластиковой трубки. На колбах должна быть нанесена градуированная шкала.

Вместе с тем, многие строители настоятельно рекомендуют покупать водяные уровни с крепежными зажимами или резинками. О секретах работы с девайсом смотрите в этом видео:

Узнав, как правильно пользоваться гидроуровнем и подготавливать его к эксплуатации, можно смело приступать к различным строительным работам. Водяной уровень вам послужит надежным помощником во всех начинаниях и не подведет вас никогда, так как это достаточно простой и надежный измерительный прибор.

Самые лучшие посты

• Перегородки из ГКЛ: классификация и монтаж
• Тиснение фольгой своими руками по бумаге и на коже: технология и материалы
• Броши из бисера: Мастер-класс плетения изделия “Черный Лебедь” от Екатерины Деомидовой
• Простые юбки своими руками, 5 мастер-классов
• Поделки из цветной бумаги своими руками без клея и ножниц для детей
• Технология и этапы поклейки обоев
• Создание гармонии в зале 18 кв м: оформление и обустройство
• Табурет и стол из ДСП своими руками

Разберемся, что это за инструмент!

Все, кому приходилось хотя бы раз заниматься строительством или серьезным ремонтом, точно знают, что такое строительный гидроуровень, как пользоваться им. Для тех же, кто еще никогда с таким устройством не сталкивался или предпочитал современные аналоги: оптический нивелир или лазерный уровень, отметим, что проще и надежней инструмента человек еще не придумал. Он необходим, чтобы определить горизонтальность тех или иных конструкций, линий, то есть именно для того, что сплошь и рядом делают ответственные строители, следящие за тем, чтобы поверхности не отклонялись от нормативов. Кстати, сразу отметим, что его ещё именуют водяным уровнем или ватерпасом.

Возможно, некоторые из вас сразу же озадачатся вопросом: зачем нужен ещё и гидроуровень, когда в арсенале уже имеются строительные измерительные линейки с уровнем? Ответ прост: с линейкой работать, конечно же, удобно, но вот только длина её ограничена 3-4 метрами. А как быть с необходимостью определить горизонтальный уровень на большем расстоянии: на 10, 20, а то и 30 метрах, например, при выставлении опалубки и заливке фундамента? Тут, безусловно, могут быть применены уже упоминавшиеся нивелир и лазерное устройство, однако, в обоих случаях есть негативные нюансы. А если необходимо выставить уровень за углом строения, то другого варианта, кроме как использовать гидроуровень, попросту не остается.

Итак, гидроуровень, существенно упрощающий проведение некоторых ремонтно-строительных работ, – это прозрачная гибкая трубка длиной от 2-х до 30 метров, в диаметре от 5-6 мм до 2 см, с утолщениями на концах, на которые нанесены деления. Заполняется он водой, в идеале с добавлением пищевого красителя, что существенно облегчает работу. Некоторые мастера используют кипяченую воду, поскольку в ней уже почти не остается воздушных пузырьков, мешающих измерениям.

Плюсы и минусы инструмента

Строительный гидроуровень очень прост в использовании, имеет низкую стоимость. Гибкость трубки позволяет перемещаться между помещениями, заводить ее за углы, когда нет прямой видимости между объектами. Можно сделать выравнивание на достаточно большом расстоянии, а также работать за пределами самого помещения. Гидроуровень не подвергнут поломкам при падении, он легок в хранении.

К недостаткам же инструмента относятся подключение к работе двух человек. Используется он исключительно при положительных температурах, так как в противном случае вода просто замерзает. Прибор требует систематической смены жидкости, его нельзя использовать вблизи горячих и отопительных элементов (не ближе 2-х метров). Гидроуровень можно применять только для выравнивания в горизонтальных плоскостях. Вертикальные поверхности — не для него.

Как работает водяной уровень – давайте разбираться!

Чтобы понять, как работает гидроуровень, придется вспомнить школьную программу по физике. Нет, не всю, конечно, только закон сообщающихся сосудов, закон Паскаля. Вспомнили? В сообщающихся сосудах уровень воды всегда будет одинаковым. Загляните в чайник – вода и в носике, и в основной емкости на одной высоте.

Если вы его наклоните, то вода отреагирует, а уровни останутся по-прежнему одинаковыми. И еще один момент: налейте воду в прозрачный стакан с горизонтальным рисунком так, чтобы жидкость достигала одной из линий. Если вы поставите стакан на ровную поверхность, вода подтвердит это касанием линий, а если поставите на что-либо наклонное, то жидкость моментально отреагирует и покажет уровень наклона.

В общем – воде можно верить, она не обманет! И, оказавшись в гидроуровневой системе, она позволит достаточно быстро сделать горизонтальные отметки.

Чтобы дать ответ на часто задаваемый в поисковых системах вопрос: «гидроуровень, как пользоваться», нам нужно будет провести несложную подготовку. Некоторые прозрачные шланги, а именно они, как известно, и являются основой ватерпасов, внутри бывают с незначительными остатками маслянистой жидкости, которая помешает точности измерений. Чтобы убрать этот налет, достаточно будет пропустить через систему теплый мыльный раствор.

Набирать воду в уровень из-под крана не рекомендуется, так как она будет богата на пузырьки воздуха, и вам придется потратить время на то, чтобы выпустить их из системы. Многие мастера наливают воду предварительно в ведро, а уже оттуда, погрузив один из концов шланга, через другой конец втягивают ртом воду, пока она не потечет свободно. После этого систему тщательно проверяют на предмет воздуха, поскольку пузырьки не дадут снять верные показания, поэтому нужно их удалить.

Большинство мастеров предпочитают работать с ватерпасом вдвоем, это, действительно, удобно и ускоряет процесс. Однако, если вы на своей строительной площадке или в ремонтируемой квартире трудитесь в одиночку, то это вовсе не означает, что вы оказались в безвыходной ситуации, и работу придется отложить. Просто к одному из концов гидроуровневой системы, назовем его номером 1, необходимо присоединить крепление, например, проволочный крючок скотчем, а затем зацепить его, скажем, за стремянку – сегодня она ваш напарник и помощник. Второй конец ватерпаса, его именуем номер 2, вы в этот момент закрываете крышкой, а если это простой шланг, то просто затыкаете пальцем, чтобы вода не выливалась.

Отметку возле уровня воды под №1 переносим при помощи карандаша или маркера на стену или иную поверхность. Со вторым концом системы переходите к противоположному углу или стене и переносите уровень №2 на поверхность. Повторите эту операцию столько раз, сколько вам потребуется. Когда вы соедините при помощи строительной линейки имеющиеся отметки в единую линию, вы получите идеальный горизонтальный уровень в вашей комнате или сооружении. Уже от него вы сможете выстроить линию для обустройства, например, безупречно ровного с точки зрения горизонтали пола или потолка.

Пошаговая инструкция проведения разметки

В первую очередь перед началом работ нужно приготовить небольшой набор инструментов:

• гидравлический уровень;
• воронка для заливания жидкости;
• небольшое ведерко для заливания воды;
• маркер или карандаши;
• следует приготовить рулетку;
• для лучшей видимости, воде можно придать цвет, используя для этого различные красители;
• Не забудьте позвать кого-нибудь для оказания помощи в замерах.

Подготовившись, можно приступать к обучению и пониманию как работать с гидроуровнем. Проливаем шланг мыльной водой, заливая ее через лейку. Затем начинаем заполнять рабочую часть инструмента подцвеченной жидкостью. Для этого, работу можно вести двумя способами.

В первом случае, аккуратно расправляем трубку по всей длине. Набираем кастрюльку, помещаем ее как можно выше. Теперь, одну оконечность шланга опускаем вниз, а во второй ставим лейку и заливаем воду. При этом важно лить воду равномерно, без резких повышений напора воды.

Такая особенность препятствует образованию воздушных пузырей. Рекомендуется заполнять шланг, водой из под крана. В этом случае образовывается большое количество воздушных заторов, но если отрегулировать небольшой напор воды, заполнить водой шланг можно.

Заливаем до тех пор, пока вода не достигнет колб с 2 сторон. Затем поднимаем 2 колбы, соединяем их вместе и ставим метки по уровню жидкости. Наш прибор готов к работе. Я пользуюсь им в такой последовательности. Весь процесс основан на использовании в устройстве принципа сообщающихся сосудов.

Разместив колбы так, чтобы цветная жидкость доходила до отметки в 2 колбах, получаем риску, находящуюся на одинаковой высоте от земли. Помощник берет второй конец шланга и отходит к месту разметки. Доведя уровень до разметки на обеих, с помощью карандаша или маркера ставим метку.

Таким образом, размечаются все стены или вешки для фундамента. Следует учитывать – один из работников, постоянно держит колбу на разметке. Для разметки третьей точки, переходит человек, стоящий на первой точке. Далее работа идет по такому принципу. Затем, с помощью линейки проводим горизонтальную линию, соединяя все точки.

Опускаем перпендикуляр, на необходимое расстояние и получаем отметки ровного нижнего положения. По такому же принципу можно выставить большой станок, а можно произвести разметку цоколя дома. Размер можно мерить и вверх, для ровного положения всех предметов или машин.

Важно! Все работающие на этом приборе специалисты советуют – используемый гидроуровень будет показывать реальные показатели, если все выставления колб, проводятся только в вертикальном положении.

Применяя гидроуровень, как пользоваться, если вы не смогли найти второго человека. В этом случае можно закрепить на один из концов крючок или планку и крепить ее четко по риске к стене или на шесте. Но продуктивность такого способа ничтожно мала. Сколько меток можно сделать, теряя время при каждом закреплении сосуда по риске, ответ прост – очень мало.

Читать также: Етижи пассатижи что это

Измерять расстояния при перпендикулярах лучше одной рулеткой. Китайская продукция может дать расхождение до 10 мм. В итоге следует отметить. Метод, который дает хорошую точность для монтажа различного оборудования. Может применяться, в местах, где используется свайное устройство фундамента и установки отдельно стоящей сваи или столба.

Источник: kangen.ru
