Как сделать леса для строительства бани

При проведении строительных или ремонтных работах на высоте использование таких приспособлений, как подмости или леса является лучшим вариантом. Они обеспечивают удобство в работе на высоте, и повышают эффективность работ. В данной статье рассмотрим, какие виды подмостей и лесов существуют, для каких работ применять подмости, а для каких леса.

Виды подмостей и их характеристики

Основные виды строительных подмостей бывают:

• Инвентарные переносные.
• Универсальные пакетные.
• Панельные.
• Шарнирно панельные.
• Передвижные сборно разборные.

Подмости инвентарные переносные

Данный вид строительных подмостей очень удобно применять при работе в тесных условиях, например в ванной или в туалете, а так же на лестничных маршах. Переносные подмости в отличий от сборно-разборных не трансформируются и не складываются. По внешнему виду они бывают разные, но распространенный вид исполнения больше похож на тумбу.

Такие подмости бывают похожи и на лестницу, и как раз подходят при работе на лестничном марше.

Строительные леса своими руками из досок

Универсальные пакетные подмости

Такой вид подмостей в основном используют для строительных работ, в которых кладется стена из кирпича или разнообразных блоков. Их еще называют подмости каменщика. Они очень удобны как для самого каменщика, так и для эффективности его работы — можно фиксировать на нужную высоту после их установки. Естественно надо знать, что высота может фиксироваться только в максимальных пределах, которые заявлены в характеристиках устройства.

Такой вид подмостей очень похож на шарнирно панельные, но есть у них отличие только в форме опор. В шарнирно панельных опоры выполнены треугольной формы, а в универсально пакетных форма опоры прямоугольная.

Панельные подмости

Данный вид имеет панельную выдвижную опору. Они необходимы для поднятия площадки на высоту от 1 до 2 метров. Такие подмости обладают повышенной грузоподъемностью, как и универсальные и на них можно ставит строительный материал и инструменты.

Шарнирно панельные

Подмости шарнирно панельные имеют сходство с универсальными панельными и с панельными. Данный вид отличается своей конструкцией, и некоторыми техническими характеристиками которые надо уточнять у производителя.

Предвижные сборно разборные

Данный вид очень удобен и позволяет использовать их при строительно-ремонтных работах снаружи и внутри помещения. Конечно же строительные работы носят определенный локальный участок, на больших стройках такой вид подмостей лучше всего использовать в работах которые производятся внутри помещения либо при работах на небольшой высоты и с малым количеством материала.
Передвижные сборно разборные подмости легкие по весу, они алюминиевые и их можно передвигать с места на место, благодаря колесикам которые установлены на одной из сторон. Их можно собирать и разбирать, фиксировать нужную высоту, а так же можно использовать как стремянку в зависимости от модели.

Данный вид приспособления для строительно ремонтных работ в основном используют для внешних работ. На строительных лесах, так же как и на подмостях можно удобно расположиться рабочим и расположить необходимый материал для проведения работ. Строительные леса тоже имеют разные конструкции и в связи с этим делятся на разные виды. Рассмотрим их подробнее.

Виды строительных лесов, их характеристики

Леса строительные подразделяются на следующие виды:

• Трубчатые леса болтовые и безболтовые.
• Леса сделанные из объемных элементов.

Трубчатые леса болтовые и безболтовые

Безболтовые трубчатые леса собираются из двух рядов стоек, которые вставляются в башмаки, и ригелей которые выполнены из труб. На концах ригелей есть загнутые стержни, этим они крепятся при помощи одевания в трубки, которые приварены к стойкам. После этого по закрепленным ригелям укладываются доски, так называемый дощатый настил. В той же последовательности собираются следующие ряды лесов, ограждение и настил из досок делаются на нужной высоте.

Болтовые трубчатые леса имеют отличие только в способе соединения и крепления стоек и ригелей. Соединяются они при помощи хомутов на болтах. Данный вид крепления позволяет возводить строительные леса сложной формы, которые могут использоваться при работе с фасадами здании сложной формы. Один недостаток у такого вида только в трудоемком процессе сборки.

Леса сделанные из объемных элементов

Их не надо собирать и разбирать — все элементы уже готовы к установке. Такой вид лесов изготавливают под определенный вид работ, который многократно повторяется с учетом одной и той же высоты. В составе объемных строительных лесов присутствуют этажерки и горизонтальные панели. Данный вид ставится только с помощью кранов.

Рассмотрев общие характеристики строительных подмостей и лесов, читатель данной статьи уже имеет представление, что и как. Для того что бы купить это оборудование, естественно надо обращаться в специализированную компанию, в которой уже уточнять все характеристики изготавливаемой ими продукции.

На этом все. И как всегда предлагаю вашему просмотру тематическое видео:

Штыревые инвентарные конструкции типа ЛШ-50:

Разновидности строительных лесов по материалам и способам креплений

Производя практически любое строительство или капитальный ремонт зданий и помещений, используются такие специальные конструкции, как леса. Основной их задачей есть замена приставных лестниц и обеспечение проведения безопасных работ на значительных высотах. Выбор строительных лесов из древесины будет более простым и выгодным в финансовом плане. Изделие из металла будет более надёжным.

Металлические строительные леса

Имеют различные варианты крепежа и конструкций, например:

Клиновый крепёж

Название следует из способа особого клиновидного фиксирования частей конструкции. Главным преимуществом таких изделий является повышенная надёжность, возможность выдерживать повышенные нагрузки. Также они выделяются быстротой монтажа и разборки. Применяют клиновый вариант на профессиональной стройке, особенно если есть необходимость подъёма значительных тяжестей.

Клиновый крепёж строительных лесов Источник tehno.su

Рамная конструкция

Главным конструктивным элементом этих лесов будет рама с жёсткой установкой. В основном их применение сводится к обеспечению покрасочно-штукатурных действий. Особенностью вида есть связь рамы с горизонтальными стойками и диагональными рейками, при помощи узловых соединений. Популярен такой вариант лесов из-за своей дешевизны.

Леса строительные рамного типа Источник readonline.com.ua

Штыревое соединение

По названию становится ясно, что штырь является главным способом соединения элементов конструкции. Этот вариант очень популярен, т.к. легко собираются и демонтируются прямо на стройплощадке в процессе работы, и происходит это достаточно быстро.

Штыревые строительные леса Источник prom.st

Хомутовое крепление

Эта конструкция не подойдёт обывателю, который думает, как сделать леса своими руками, т.к. этот вариант для профессионалов, работающих с объектами, имеющими сложную конфигурацию. Леса отличаются большими габаритами (особенно высотой) и размерами рабочего пространства. Подбор высотности яруса и величины стойки производятся конкретно для каждого объекта строительства специалистами.

Так выглядит хомутовое крепление на строительных лесах Источник stroyportal.ru

Деревянные строительные леса

Использование древесины для изготовления лесов – это наименее трудозатратный вариант для частных работ по строительству или ремонту. Обычно изделия делают небольшими, а если нужно, то удлиняют путём соединения нескольких подобных секций.

Далее более подробно разберёмся, как сделать леса из досок, и рассмотрим их поэтапную сборку.

Сложные профессиональные конструкции деревянных строительных лесов Источник stroyportal.ru

Смотрите также: Каталог компаний, что специализируются на проектировании и монтаже металлоконструкций

Технические характеристики

Максимальная высота лесов	м — 20
Шаг яруса по высоте	м — 2
Шаг рам вдоль стены	м — 2; м- 3
Ширина яруса (прохода) между осями стоек рам	м — 0,7
Количество ярусов настилов, одновременно

укладываемых на леса (рабочий+страховочный)

Леса рамные ЛРС МЕГА-20 — это леса строительные трубчатые приставные рамного типа, их используют для монтажно-строительных, ремонтно-отделочных, реконструкционных и кладочных работ, обычно они ведутся на фасадах зданий, но благодаря легкости сборки, очень часто используются во внутренних помещениях. Максимальная высота данных лесов составляет 20 метров. Все металлические элементы лесов Мега защищены от коррозийных процессов, тем самым увеличиваются сроки использования нашего строительного оборудования. Для дополнительной безопасности рабочих, увеличения несущей способности, в комплект лесов Мега входят кронштейны крепления, которые крепятся к фасаду здания по всей требуемой высоте.

Устройство лесов для стройки

Обыватель, желающий разобраться, как собирать строительные леса, обнаружит множество вариантов и методов. Несмотря на это, комплектация практически любого вида лесов будет стандартной, и включать она будет:

1. Вертикально расположенные стойки, способные выдержать большую нагрузку и передать её на поверхность грунтов.
2. Диагональных стяжек, с назначением по укреплению скелета конструкции и усилению его показателей жёсткости.
3. Горизонтальных перемычек, назначение которых заключается в укладке на них настильной доски.
4. Непосредственно настила, состоящего из досок, способных держать крупную нагрузку.

Всё перечисленное обычно дополняется следующими элементами:

• ограждениями (перилами), предохраняющими работников от вероятности падения;
• упорными откосами, предотвращающими возможность опрокидывания лесов;
• лесенками для перехода между ярусами.

Изготовление строительных лесов из досок Источник pinimg.com

Непосредственное применение лесов

Классифицируются леса для строительства и по показателям высоты подъёма, колеблющимся в диапазоне 30-60 м. Изменение этих показателей зависит от комплектности изделия, габаритов отдельных элементов и материала, из которого они изготовлены.

Наиболее распространёнными считаются леса из металла. Любой вид трубной продукции (круглой, прямоугольной или профильной) может служить для изготовления несущих (опорных) частей конструкции, что добавляет изделию прочности. Бывают леса и облегчённого вида – изготовленные из алюминия. Они легче поддаются сборке и демонтажу и при этом довольно жёсткие. Существенным их недостатком является сравнительная дороговизна.

Достаточно важное свойство любого типа лесов – это грузоподъёмность, зависящая от разновидности, габаритов и максимальной высоты конструкции. Если необходимо, чтобы леса выдержали значительный вес (до 600кг/м²), то лучше выбрать штыревой фасадный тип, который выделяют, как самый прочный. Такие леса свободно разместят на себе и работников, и инструмент с инвентарём и нужные стройматериалы. Клиновый и рамный вариант считается не таким грузоподъёмным и ограничится диапазоном 200-400 кг/м².

Монтаж профессиональных строительных лесов Источник gridins.com

Чертежи и размеры

Собирать деревянные леса нужно по чертежам, которые составляются с учетом особенностей и размеров фасадов и внутренних помещений. Для самостоятельной сборки из дерева лучше всего подходят приставные леса, которые обладают хорошей устойчивостью и не требуют большого количества времени для монтажа. Для них можно использовать древесину третьего сорта без дефектов, которую потом после завершения работ можно утилизировать на дрова.

Максимальная длина может быть не более 6 метров, иначе такую конструкцию сложно будет передвигать вдоль фасада или внутри помещения. Также необходимо учитывать, что строительные леса должны стоять от наружной стены на расстоянии не более 15 см. При проведении внутренних работ такие конструкции должны находиться от стены на расстоянии не более 10 см.

Вот чертежи разных типов конструкций строительных лесов:

Самыми простыми считаются приставные строительные леса, которые используются при обшивке фасада малоэтажного здания сайдингом, при проведении подшивки фронтонов. При проведении штукатурных работ, отделки фасада камнем или облицовочным кирпичом потребуется собрать более прочные конструкции строительных лесов.

Состоят приставные леса из нескольких элементов:

• стоек;
• перемычек, на которые укладывается дощатый настил;
• распорок и упоров, придающих лесам жесткость и прочность;
• ограждений в форме деревянных перил.

Если планируется подъем на верхнюю часть стены, то потребуется использовать стремянки и лестницы для того, чтобы можно было подняться на нужный уровень стены. Размеры строительных лесов зависят от размеров стен, рядом с которыми они устанавливаются.

Не рекомендуется делать слишком большие конструкции, так как их сложно будет передвигать вдоль стен.

Конструкция из дерева самостоятельно

До того, как сделать леса из досок самому для частного дома, понадобится схема, которая должна отображать следующие величины:

• граничную высоту, не превышающую отметку в 6 м (только для конструкций из дерева);
• дистанцию между опорами, не выше 2,5 м;
• ширину настила, составляющую, как правило, 1 м (достаточно для удобной работы).

Оптимальной высотой начального уровня будет расстояние в полметра, что даст возможность строителю работать с удобством. Следующий ярус располагается двумя метрами выше, а третий – не выше 4 метров. Расстояния можно менять в зависимости от видов проводимых работ и габаритов самого строения.

До того, как построить леса из досок, следует закупить необходимые материалы и крепежи:

• стоечный брус (100х100 мм) (можно заменить доской со схожими параметрами);
• доску, необходимую для изготовления стяжек, подпорок и ограждений (толщиной до 30 мм);
• 40-миллиметровая доска под настил;
• крепёжные скобяные изделия в виде гвоздей или саморезов.

Рекомендация! При выборе крепежа необходимо учесть, что использование гвоздей приведёт к увеличению времени строительства лесов, но будут стоить дешевле. К тому же вытаскивание гвоздей при демонтаже будет намного проблематичнее. Значительно сокращает продолжительность создания конструкции применение саморезов. Как правило, невысокие сооружения крепятся гвоздями, а длинные и высокие – шурупами-саморезами по дереву.

Утепление фасада здания с использованием деревянных строительных лесов Источник allsiding.ru

Видео описание

Последовательность создания строительных лесов из досок своими руками, особенности конструкции и порядок сборки подробно рассмотрены в этом видео:
Обычно изготовление производится посекционно, а при необходимости вся конструкция удлиняется или повышается путём добавления дополнительных секций и соединения их при помощи досок.

Важно! При сборке лесов из древесины и использовании гвоздей рекомендуется осуществить предварительное сверление отверстий для крепежа. Это значительно увеличит трудозатраты и время монтажа, но гарантировано не допустит раскалывания доски в процессе эксплуатации.

Козлы строительные

Существует ещё один вариант, как сделать строительные леса быстро и просто. Изготавливаются однотипные «козлы» – изделие из сбитых подпорок и уложенного по верху настила. По сути, это мини леса с упрощённой конструкцией.

Такое изделие актуально для частного хозяйства, например: для обслуживания невысоких строений либо как подставка под лестницу с целью её «удлинения».

Идеальный вариант применения козлов – обшивание строения сайдингом. Работы осуществляются от земли к крыше, высота постепенно изменяется, а крепление лесов к стенке или просто опорка об неё невозможна.

Вариант складных строительных козлов из дерева Источник master4dom.ru

Бывает, что одну сторону козлов изготавливают в виде вертикальной стойки, не наклонённой. Делается это для возможности установки непосредственно у стены на минимальной дистанции. Это существенно облегчит проведение работ при профилактической обработке поверхности, покраске, конопачении и т.д.

Слабые стороны деревянной конструкции

Самая важная проблема – демонтаж и последующее хранение изделия. Разбирание деревянного каркаса по завершении работ довольно трудоёмок, а хранение требует соответствующих условий, чтобы элементы конструкции не испортились под воздействием климата или вредителей.

Во-вторых, особенность конструкции сильно затрудняет процесс перестановки лесов с места на место во время проведения работ. Так как быстрая разборка-сборка невозможна, то необходимо будет двигать все сооружения, а это потребует привлечения определённого количества людей.

И, наконец, сравнительно низкая высота изделия. Довольно сложно собрать самостоятельно достаточно высокую конструкцию, чтобы она отличалась необходимой надёжностью.

Как правильно провести подготовку сборки строительного оборудования

Перед началом монтажных работ нужно внимательно изучить инструкцию по сборке сооружения. Руководить процессом установки должен специалист, предварительно назначенный на эту должность. Перед началом монтажа необходимо позаботиться о безопасности. Для этого зону установки лесов нужно огородить от пешеходов и проезжающего транспорта специальной лентой.

Территорию, на которой будет проводиться работа необходимо выровнять. Если леса собираются на грунтовой площадке, то нужно ее утрамбовать. Это позволит исключить усадку всей конструкции. Место проведения работ необходимо очистить от снега и грязи. Талые воды должны быть отведены.

На хорошо подготовленную площадку устанавливаются подпятники, которые предназначены для придания устойчивости сооружению.

Металлопрофильные леса

Самостоятельное собирание лесов из металла потребует выполнения подобных предыдущему разделу действий. Изменится только разновидность материала и тип инструментов, с помощью которых производится работа. Также потребуется наличие соответствующих переходников для соединения ярусов и аппарата для сварки.

До того, как собрать строительные леса металлические, необходимо подготовить нужные материалы:

1. Стоечную трубу, имеющую сечение не ниже 30х30 мм.
2. Стяжечную тонкостенную трубу, диаметром в 20 мм.
3. Опорную трубу, имеющую сечение не меньше 25х25 мм (под переходники и подпятники).

Изготовление перил возможно из любой трубной продукции. Под подпятники нужно также использовать тонкие пластины из металла (до 4 мм).

Все соединительные узлы перемычек и стяжек потребуют наличия большого количества крепежа (болты с гайками).

Вариант чертежа для создания строительных лесов из металла своими руками Источник ins05.ru

Последовательность сборки

Существенных различий в том, как сделать леса, из дерева или из металла, нет. Последовательность идентична. Наиболее часто мелкие бригады предпочитают рамные типы лесов. Их сборка и описана ниже.

Изготовление распорок

Стяжечную трубу нарезают заготовками: под горизонтальные распорки – 96 см, под диагональные – 2 м. После чего делаются надрезы по 6 см на концах заготовок и края трубок сплющиваются.

Изготовление переходников

Они необходимы для непосредственного соединения труб с целью увеличения размера лесов. Профтрубу 25х25 мм нужно распилить на отрезки по 30 см. Затем профтруба 30х30 мм пилится отрезками по 8 см. После чего на краях длинных заготовок привариваются сваркой короткие заготовки.

Собирание рамы

Стоечные профильные трубы соединяются между собой горизонтальными распорочными, которые дополнительно привариваются через каждые 30 или 40 см, чтобы повысить надёжность конструкции. Результатом станет рама, по внешнему виду напоминающая широкую лестницу. Затем действия повторяются, и собирается вторая рама. Под нижние концы стоек необходимо приварить металлические пластины 7х7 см для предотвращения проваливания конструкции в землю.

Видео описание

Вариант самостоятельного создания строительных лесов из металла пошагово можно увидеть здесь:

Сборка элементов в готовую секцию

Две готовые рамы устанавливаются так, чтобы соединить их диагональными распорками, приложив которые делается разметка маркером будущих мест крепления. По отметкам сверлятся отверстия для болтов. После этого конструкция собирается и проверяется на правильность соединений (на отсутствие перекосов). При выявлении неровностей работа переделывается заново, т.к. эксплуатация таких лесов недопустима.

Изготовка настила

Укладка досок может производиться в длину либо по ширине секции. Использование поперечного варианта потребует дополнительного монтажа горизонтальных труб с боков конструкции по уровню верхней распорочной трубы. Вариант с продольным настилом возможен при наличии длинных досок (не менее 2 метров), которые необходимо будет сбить и укрепить с помощью поперечных брусков, чтобы не допустить прогибов.

Окрашивание готовой конструкции

Металлические леса используют многократно, поэтому важно их качественно обработать, чтобы защитить от воздействия коррозии, ржавчины и т.д. Поэтому после изготовления и поверки на прочность все части изделия тщательно ошкуриваются, очищаются, грунтуются и окрашиваются.

Пример самодельных строительных лесов из металла Источник poligon.3dot.ru

Коротко о главном

Изготовление строительных лесов своими руками – это вполне реально. Тем более, что разновидностей их существует довольно много, а это даёт возможность подобрать подходящий по способностям и финансам вариант.

Главным отличием лесов строительных является материал их изготовления – дерево или металл. А устройство, принцип применения и структурные детали конструкции идентичен для изделий из обоих материалов. Единственное, что типов металлических лесов существует несколько больше, но различия их в основном только в методах соединений и креплений элементов.

По факту деревянные конструкции будут дешевле и легче в изготовлении, но их перемещение в процессе работы, разборка и хранение – это их недостатки. А изделия из металла более надёжны, с более лёгким монтажом, но они более сложны и дороги в изготовлении. Выбор необходимого материала остаётся за пользователем.

Подмостки приставного типа

Конструкция получила свое название из-за того, что их просто прислоняют к стене, а не крепят. Удерживаются они за счет упора. Чем больше нагрузить эти строительные леса, тем прочнее они будут стоять. Есть два вида конструкции, которые выполнены по форме буквы «Г», но они развернуты в разные стороны.

На первом рисунке надежная и простая конструкция подмостей. Их единственным недостатком является то, что их нельзя регулировать по высоте. Будет удобно подшить свес кровли, почистить или установит водосток, в общем все работы, которые не имеют большой разброс высоты. Некоторые даже смогли приспособить такие подмостки для строительства дома из бруса.

По ребрам упоров будет удобно поднимать или закатывать бревна. Они достаточно надежные, так как могут выдержать на себе бревно 11 метров и трех человек в придачу.

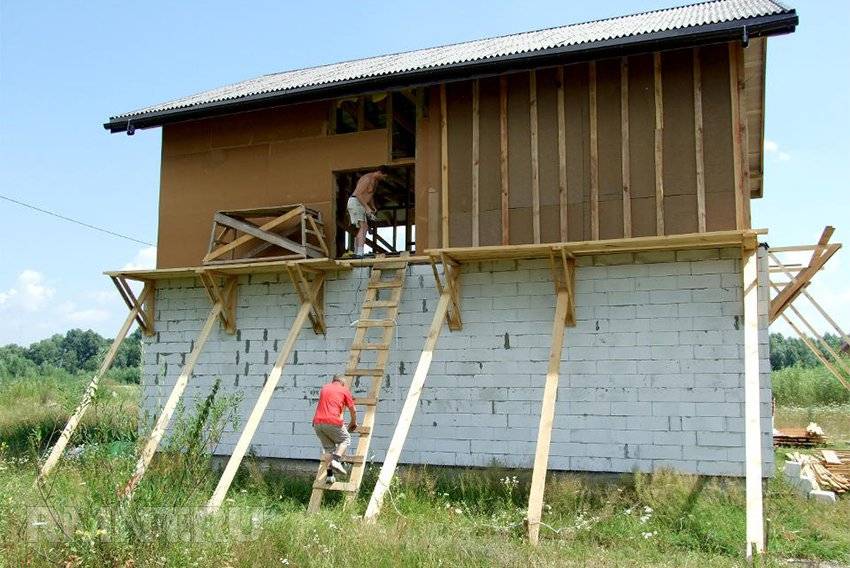

На втором рисунке изображены армянские строительные леса или подмостки-конверт. Эта конструкция тоже надежная и простая, хотя на первый взгляд и не скажешь. Но все же это проверено тысячами людей, которые использовали их при строительстве. Это привлекательно те, что требуется минимальное количество строительных материалов, и произвести сборку/разборку/транспортировку можно за несколько минут. Главное, это изготовление треугольников, а установка на нужной высоте не отнимет много времени – поднять треугольники, подпереть балкой, которую после требуется зафиксировать в земле.

На то, чтобы изготовить треугольники, используют доску с толщиной в 4-5 см и шириной 10-15 см. Вертикальная часть может быть длинной, чтобы было удобно поднимать за нее подмостки на требуемую высоту. Перекладина сверху должна быть в длину от 0.8 до 1 метра, и на нее будут уложены доски настила. Они тоже будут в толщину 5 см, а в ширину – чем больше, тем лучше, желательно 15 см.

Упоры должны быть сделаны из бруса или доски с толщиной не меньше 5 см, трубы не меньше 7,6 см в диаметре или сечения (для профилированных труб не менее 5*4 см). Во время установки упора его следует ставить точно в угол, забить в землю, дополнительно зафиксировать и вбить клинья. Для исключения риска бокового сдвига, установленные упоры следует зафиксировать несколькими укосинами, которые соединят все в жесткую и крепкую конструкцию. Для укосин можно использовать необрезную доску, если она есть, главное, чтобы параметры ширины и толщины было не меньше минимального предела.

Если требуется дорастить упорные доски (чтобы были больше 6 метров в длину), следует сделать дополнительный упор. Он будет упираться в середину основания и тем самым снимать часть нагрузки. Теперь про настил строительных лесов своими руками. Его нужно делать из широкой доски с толщиной в 4-5 см. В таком случае требуется фиксировать их к треугольникам хотя бы на саморезы.

Такая конструкция не предусматривает установку перил, и малейшие колебания под ногами будут вызывать дискомфорт, поэтому крайне желательно позаботиться о фиксации.

Источник: stroi-mix.ru

Строительные леса своими руками: Инструкция – схема, расчеты + Видео и Фото

Срок пользования зависит от условий хранения, эксплуатации, транспортировки, выгрузки, загрузки. Влияет также качество краски, ее слой на ответственных участках, замках. Минимальный срок хранения для металлических лесов в некоторых паспортных данных – 5 лет.

Но если учесть, что окрашенный профильный материал, по уверениям изготовителей, может храниться более 30 лет, то и изделия из него, соответственно, столько же. Если же перед хранением профильный материал обрабатывать антикоррозийными средствами и подкрашивать, а поврежденные детали ремонтировать, то этот срок увеличивается вдвое или втрое.

Варианты конструкций

Своими руками можно сделать строительные деревянные леса разных типов, выбор конкретного варианта зависит от специфики предстоящих работ.

Подмости

Если планируется отделка дома легкими материалами, то вполне достаточно подмостей, для изготовления которых требуется меньше материала и времени. Известны два вида приставных конструкций, схема каждого напоминает букву Г.

Расположение строительных подмостей различается:

• в одном случае на стену упирается короткая горизонтальная часть буквы Г, а ее вертикальная часть слегка утапливается под рабочей нагрузкой в землю;
• в подмостях второго вида в стену упирается вертикальная часть буквы Г. Весь вес концентрируется на упорных элементах, верхняя часть которых загоняется в угол – место стыка двух основных брусков.

Конструкцию часто называют армянскими лесами, причем вертикальная часть в них может быть укорочена, тогда подмости приобретают вид треугольника, в основание которых упирается доска. На ней концентрируется вся нагрузка.

Несмотря на то, что подмости кажутся не очень надежными, на практике многократно доказана их прочность и удобство использования. Располагаться треугольные подмости должны через каждый метр, при наличии возможностей их прибивают к стене, если таковой нет, то фиксируют упорами. Для подстраховки место погружения упорных брусков в землю дополнительно оббивают клиньями.

Для уверенности, что подмости не сместятся вбок по стене, упоры дополнительно сшивают брусками, что увеличивает жесткость конструкции. Все упорные бруски, доски должны иметь толщину не менее 50 мм, на настил кладут доски также с толщиной не менее 50 мм. Горизонтальную поверхность прибивают гвоздями или закрепляют саморезами, иначе передвигаться по ним опасно.

Как сделать строительные леса своими руками

Для того, чтобы гвозди не раскололи короткие доски, просверлите в них отверстия перед забивкой.

Строительные леса из профильной трубы по своей конструкции схожи с деревянными. Разница между ними заключается в использовании переходников. Их применяют для наращивания «этажности» металлической конструкции.

Набор заготовок для сборки одной секции включает следующие элементы:

1. Профильную трубу 30х30 или 40х40 мм для стоек и перемычек (4 отрезка по 1,5 м и 4 отрезка по 1 метру).
2. Тонкостенную круглую трубу диаметром 20 мм (4 отрезка по 2 метра для диагональных стяжек).
3. Профильную трубу 25х25 мм или 35х35 мм (8 отрезков по 10 см для изготовления переходников и подпятников). Для изготовления перил можно взять такую же трубу – 1 отрезок длиной 2 метра.
4. Стальные пластины 10х10 см толщиной 2-3 мм (4 штуки) для подпятников;
5. 10 болтов с гайками и шайбами для соединения диагональных стяжек между собой и крепления их к стойкам каркаса.

Сборка одноуровневой секции металлических лесов состоит из нескольких операций:

• к сборочному щиту (лист OSB) струбцинами жестко фиксируют стойки лесов (высокая точность при работе с металлом — очень важный фактор);
• к стойкам приваривают горизонтальные перемычки;
• в верхние торцы стоек на 5 см заводят переходники из обрезков труб и фиксируют их сваркой;
• сняв со сборочного щита стойки с перемычками, их переворачивают на 90 градусов и в таком положении снова фиксируют к щиту струбцинами;
• концы и середину тонкостенных труб, предназначенных для диагональных растяжек, расплющивают молотком и сверлят в них отверстия под болты;
• затянув болтом две диагональные стяжки посередине, их накладывают на стойки и размечают места для сверления отверстий;
• стяжки фиксируют к стойкам болтами и затягивают гайками;
• на стойках и перилах сверлят отверстия под болтовые соединения;
• к отрезкам труб приваривают пластины (подпятники);
• собранную конструкцию ставят вертикально и вводят в нижние концы труб подпятники;
• на боковые перемычки укладывают настил из доски «сороковки».

Полезный совет: для исключения продольного смещения настила к его нижней части в месте контакта с перемычками нужно прикрутить стальные уголки 30х30 мм.

Диагональные стяжки нужно крепить на одной боковине лесов, а горизонтальные на другой, чтобы при сборке они не мешали друг другу.

Если монтаж строительных лесов выполняется с наращиванием секции третьего яруса (4,5 метра), то в ее стойках нужно сделать отверстия для крепления профильной трубы упорного укоса, предохраняющего конструкцию от падения.

В нижней и верхней части стоек каждой секции необходимо просверлить отверстия под болтовые соединения с другими секциями (при наращивании строительных лесов в длину).

Порядок монтажа рамочных лесов ЛРП

Монтаж и демонтаж лесов должен производиться под руководством ответственного производителя работ, который должен: 1) изучить конструкцию рамных лесов; 2) составить схему установки для конкретного объекта, согласно ППР; 3) составить перечень потребных элементов; 4) произвести согласно перечню приемку комплекта металлоконструкций со склада с отбраковкой поврежденных элементов. 5) знать и использовать всю нормативную документацию, связанную с техникой безопасности в строительстве (СНиП 12-03-2001, ГОСТ 12.3.033-84, ГОСТ 27321-87, ГОСТ 24258-88 и т.д.) . 2. Рабочие, монтирующие легкие леса, предварительно должны быть ознакомлены с конструкцией и проинструктированы о порядке монтажа и способах крепления элементов к стене.

1 этап — современные рамные леса устанавливают на спланированную утрамбованную площадку, обустроенную водоотводом и и заградительными барьерами. Под башмаки (или регулируемые опоры) укладывают в поперечном направлении подкладку из доски толщиной не менее 50 мм. Следует обеспечить горизонтальность подкладки, но без помощи кирпичей, камней и обрезков из досок. Горизонтальность лесов может быть обеспечена устройством специального временного опорного сооружения (стабилизирующая опора).

Из профильной трубы

Металлические строительные леса

Теперь о том, как сделать строительные леса (разборные) из металла (габариты одной секции: высота – 1,5 метра, ширина 1 метр, длина 1,65 метра). Количество секций определяйте исходя из необходимой вам высоты строительных лесов.

1. Приготовьте необходимые материалы:
2. для стоек — профильная труба (квадратное сечение) 30х30 мм – длина 1500 мм;
3. для распорок – труба диаметром 15 мм;
4. для соединительных вставок (переходников) – профильная труба 25х25 мм;
5. настил сделайте из досок толщиной в 40-50 мм и длиной 210-220 см.
6. Трубу для распорок нарежьте из расчета:
7. для диагональных элементов – по 2 метра;
8. для горизонтальных элементов, соединяющих стойки с боков конструкции – по 96 см.
9. Диагональные двухметровые распорки надрежьте с двух концов (на 6-8 см) и расплющьте их (так их будет удобнее крепить).
10. Соедините вместе по две стойки, сварив их между собой горизонтальными распорками с шагом (по вертикали) в 30 см.
11. Соберите переходники: на профильную трубу сечением 25Х25 мм длиной 25-30 см наденьте и приварите в центре небольшой отрезок профильной трубы 30х30 см (длиной 7-8 см).
12. Просверлите отверстия под болты на стойках и диагональных распорках.
13. Соберите всю конструкцию, отшлифуйте и покрасьте.
14. Поставьте одну секцию на другую (соединяя их с помощью переходников), в нужном месте уложите настил из досок.

Конструкционные особенности

В зависимости от способов крепления элементов каркаса,различают несколько разновидностей строительных лесов.

Перечислим те, которые используются в строительном деле:

• Клиновые – отличаются клиновым способомсоединения элементов каркаса. Их основная задача: прочность и выносливость,именно поэтому такую разновидность часто используют для перемещения и поднятиядостаточно габаритных и тяжелых материалов.
• Рамные – достаточно устойчивые и доступные всборке. Их назначение – покраска фасада или выполнение других отделочных работ.Жесткость каркаса обеспечивается за счет горизонтально или диагональнорасположенных планок или труб. Это самый бюджетный вариант из всехсуществующих, даже с учетом приобретения материала.
• Штыревые – отличительная особенность такихконструкций – это быстрая сборка, которая проводится посредством штырей,приваренных на всех элементах каркаса.
• Хомутовые – такой вариант лесов используется невсегда, а если есть такая необходимость. Это оптимальное решение для сложныхфасадов. Используя такую конструкцию есть возможность регулировать ширинупроема и шаг стоек.
• Деревянные леса из доски – оптимальный вариантконструкции, который нужен здесь и сейчас. И хотя на сборку может уйти парудней, затраты вполне оправдывают ожидание. Они достаточно прочные и легкотрансформируются в другие модели. При необходимости все уровни можноперестроить или перестелить как того требует строительная ситуация. Большоепреимущество – это вторичное использование материалов. После разборки такойконструкции доска может использоваться вторично, а сильно поврежденные участкилегко пойду в печь, в качестве топлива.

Приспособления для устройства деревянных лесов

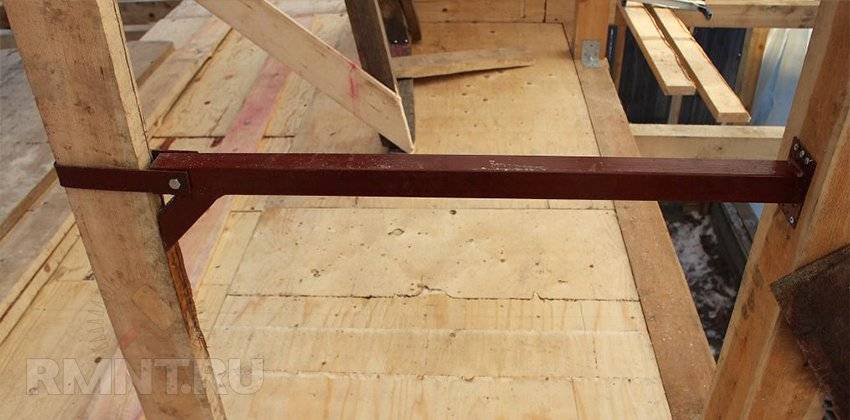

Стальная поперечина – кронштейн

Этот элемент заметно упрощает монтаж, позволяя быстро изменять уровень настила. Такое приспособление должно соответствовать сечению доски.

Треугольный кронштейн

Такой кронштейн может быть деревянным или стальным. Позволяет крепить подмости непосредственно к стене. Для устройства настила на его основе достаточно нескольких досок для трапа. Но при этом для перестановки приходится его демонтировать. Монтаж чего-либо снизу вверх невозможен. Наиболее опасный вид высотных подмостей

При работе требуется особый навык и осторожность

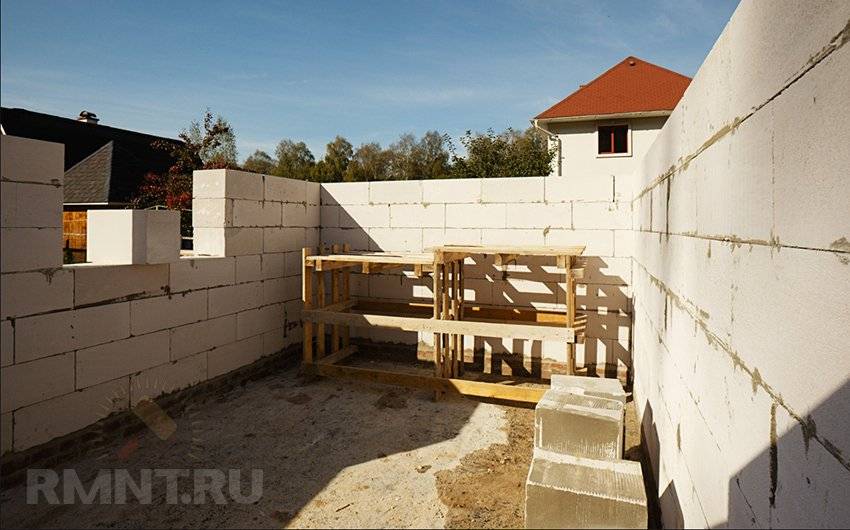

Экспресс-подмости каменщика

Создаются из поддонов, на которых привезён кирпич . Для настила используют, как правило, стропильную доску. Не требует распиловки материала, при этом достаточно надёжны, если не делать пролётов более 1,5 м.

Подмости каменщика на видео

Какой бы вид подмостей или лесов вы не выбрали, помните, что ваша жизнь и здоровье – в ваших руках. Экономия одной доски или 10 минут времени на усиление могут обернуться неприятными, а подчас и тяжёлыми последствиями.

Виталий Долбинов, рмнт.ру

Даже одноэтажный жилой дом или хозяйственную постройку проблематично построить без помостов или лесов. Какая-никакая возвышенность все же нужна и будет совсем правильно, если это будут хорошие строительные леса. Они обеспечат безопасность на стройплощадке и высокую скорость проведения работ, не говоря уже об удобстве мастеров и подсобников. Не всегда рентабельно брать в аренду, а тем более покупать пространственные конструкции для строительства, поэтому попробуем сэкономить.

Сборка металлических лесов

В частном строительстве удобнее всего использовать рамные металлические леса с деревянными настилами. Они состоят из нескольких секций, количество которых зависит от протяженности здания и его высоты. Для изготовления секций подходят стальные и алюминиевые стойки; если предполагаются большие нагрузки, лучше выбирать стальные элементы. Стандартная секция имеет высоту 1,5 м, ширину 1 м и длину от 1,65 до 2 м.

Для работы понадобится:

Шаг 1. Подготовка распорок

Из труб диаметром 15 мм нарезают заготовки для распорок: длина горизонтальных составляет 96 см, диагональных – 2 м. После этого на концах двухметровых трубок делают надрезы длиной 6 см и расплющивают. Это упростит крепление распорок к несущим стойкам.

Шаг 2. Изготовление переходников

Для наращивания лесов понадобятся соединительные элементы – переходники. Изготавливают их из профильных труб: трубы 25х25 мм режут на части длиной 30 см, а из труб 30х30 мм нарезают заготовки длиной 8 см. Надевают короткие заготовки на длинные и приваривают посередине, чтобы исключить сдвиги.

Шаг 3. Сборка рамы

Две вертикальные стойки соединяют между собой горизонтальными распорками, приваривая их через каждые 30 см. Получается рама в виде . Точно так же собирают вторую раму. Из листового металла вырезают квадратные пластины 70х70 мм и приваривают их плашмя к нижним концам опорных стоек. Благодаря этому стойки секции не будут проваливаться в грунт, хотя на мягких почвах под металлические пластины дополнительно укладывают плотные деревянные дощечки.

Шаг 4. Монтаж секции

Две рамы устанавливают вертикально одну напротив другой и примеряют диагональные распорки. Маркером отмечают места крепления, затем просверливают в стойках и распорках отверстия под болты. Соединяют все части между собой и проверяют уровнем горизонтальность верхних перекладин. Если конструкция перекошена, придется дополнительно подгонять все элементы, иначе устоять на лесах будет сложно.

Шаг 5. Изготовление настила

Доски для настила можно уложить двумя способами – по длине секции и поперек. Для поперечного настила по бокам конструкции прикручивают болтами горизонтальные трубы на уровне верхних распорок. Для продольного настила берут доски не менее 2 м длиной, сбивают по ширине секции, укрепляют снизу поперечными брусками от прогиба.

Чтобы настил не смещался во время работы, на его концах следует закрепить металлический П-образный профиль по толщине распорки. Для этого укладывают готовый щит на леса и снизу отмечают маркером линию, где горизонтальная распорка прикасается к доскам. Точно так же делают разметку с другого конца щита. Далее берут профиль шириной 17-20 мм, обрезают его по ширине настила и прикручивают саморезами к доскам на отмеченных линиях. Теперь, когда настил будет уложен на леса, распорки окажутся внутри профиля, что не позволит доскам сдвигаться.

Шаг 5. Покраска лесов

Металлические леса предназначены для многоразового использования, а значит, нуждаются в защитной обработке. Поскольку леса чаще используются для наружных работ, от сырости каркас покрывается коррозией, особенно в местах крепления. Поэтому после изготовления и проверки лесов каждый элемент следует ошкурить, протереть от пыли, прогрунтовать и покрасить. Деревянный настил также обрабатывают и красят, чтобы защитить от влаги и гниения.

Видео — Строительные леса своими руками

При строительстве, отделке, ремонте малоэтажных домов уверенно выполнять работу наверху можно только на строительных лесах, которые вполне реально сделать своими руками из дерева.

Покупать металлические конструкции хозяевам невыгодно, потому что стоят они дорого, а используются не так часто.

Самодельные леса можно сделать из материала, имеющегося в запасе на приусадебных участках. Если такого в достаточном количестве не окажется, можно купить доски и брусья, а по окончании строительства использовать их на другие нужды.

Изготовление простых подмостков

Это второй вариант ответа на вопрос, как сделать строительные леса своими руками. На первый взгляд, такие приспособления кажутся очень ненадежными, однако на деле оказывается наоборот. Конструкции, которые называют армянскими строительными лесами, или «конвертами», не менее надежны, чем традиционные изделия. Минус у них есть: это отсутствие возможности дополнить подмостки перилами.

Материалы и требования к подмосткам

Для их сооружения надо запастись:

• деревянным брусом (50х100 мм);
• и досками (толщина — 40-50 мм).

В этом случае фаворит тоже ель. Для работы потребуется обычный инструмент для работы с деревом. Но перед началом операции надо познакомиться с этим оригинальным приспособлением.

1. Данные строительные леса не имеют традиционных стоек: они крепятся к стене, а не упираются в землю.
2. «Конверт» — своеобразная полка, получающаяся с помощью соединения брусьев под прямым углом.
3. Шаг этих креплений выбирается произвольно, чаще треугольники устанавливают через метр.
4. Вертикальные элементы крепятся к стене, горизонтальные становятся настилом лесов.

Если есть шанс прикрепить треугольники к стене, то им можно воспользоваться, однако этот этап не является обязательным. Для упора или подстраховки (если предусмотрена фиксация) используют упорный брус или доски (50х100 либо 50х150 мм).

Сборка строительных лесов

Сначала из бруса делают треугольные опорные площадки. Чем их больше, тем надежнее будут подмостки. Для их сборки также берут гвозди.

1. Чтобы усилить узлы изнутри, дополнительно используют металлические уголки.
2. С обеих сторон каждого «треугольника» прибивают укосины из досок. Их количество зависит от ширины настила.
3. Затем изготавливают подпорные элементы. Если их длина превышает 3 м, то рекомендуют брать более прочные доски (50х150 мм).
4. После установки конвертов на необходимой высоте концы упорных элементов загоняют в грунт, затем фиксируют их края досками-кольями.

Настил для подмостков изготавливают из досок, толщина их (40-50 мм) зависит от длины пролета между элементами. Их в обязательном порядке фиксируют на конвертах — либо гвоздями, либо саморезами.

Как избежать смещения подмостков вбок?

Подпорки полностью защищают конструкцию от падения, однако есть вероятность, что во время работы она все-таки уйдет «налево» (или направо). Чтобы предотвратить такое развитие событий, придумано несколько способов.

1. Если материал стены позволяет такое «варварское» обращение, то конверты просто прибивают к стене, но гвозди не вгоняют до самой шляпки.
2. Когда рядом (сбоку) есть какая-то надежная поверхность, то крайнюю доску настила делают длинной. Ее просто упирают в эту поверхность.
3. Для конверта устанавливают еще один упорный элемент — боковую укосину.

Если в качестве упора используются доски с меньшим сечением (не 50х150 мм), то для них тоже требуется дополнительный упор. Есть и другой вариант — похожая конструкция, но она имеет один недостаток: это невозможность регулировать высоту подмостков.

Универсальный вариант — козлы

Это еще одна (вернее, пара) конструкция, которая способна стать спасением для отделочных работ, во время которых важно, чтобы стена находилась на некотором расстоянии от строительных лесов. Если возникнет необходимость увеличивать или сокращать дистанцию, то легкие козлы станут решением оптимальным. Поперечины, набитые на два элемента, с определенным шагом, позволят быстро переставлять настил на необходимую высоту

Они же смогут исполнять роль лестницы, что делает данные конструкции максимально удобными, подходящими для целого ряда работ. Примеры — обшивка наружных стен, их плановая защитная обработка, конопачение сруба, покраска и т. д

Поперечины, набитые на два элемента, с определенным шагом, позволят быстро переставлять настил на необходимую высоту. Они же смогут исполнять роль лестницы, что делает данные конструкции максимально удобными, подходящими для целого ряда работ. Примеры — обшивка наружных стен, их плановая защитная обработка, конопачение сруба, покраска и т. д.

Изготовление таких простых конструкций нельзя назвать очень трудным, поэтому соорудить необходимый элемент можно даже в одиночку, но лучше действовать вдвоем. Однако и деревянные подмостки требуют аккуратности, точности, внимания ко всем деталям. О том, как сделать строительные леса своими руками, лучше расскажет следующее видео:

Строительные леса: какие их разновидности существуют и в чем их особенности?

Чтобы работать на больших по высоте объектах, используют такие временные сооружения, как строительные леса.

Характерные особенности строительных лесов

Подобные конструкции включают в себя три основные составляющие, такие как:

• Мостки;
• Опоры;
• Средства перемещения.

Конструктивные элементы строительных лесов могут быть изготовлены как из металла, так и из дерева.

Для изготовления каркасной части используют высокопрочные материалы, которые полностью соответствуют современным требованиям, предъявляющимся к ним техникой безопасности. Обычные конструкции, изготовленные из металла и древесины твердых пород дерева, универсальны, благодаря чему их можно использовать в любой местности независимо от рельефа.

В ремонтно-строительных работах используют различные виды строительных лесов, выбор которых определяется преимущественно стоимостью конструкций и сложностью выполняемых работ. У каждого типа таких сооружений есть свои технические характеристики, технология возведения и порядок демонтажа, а также стойкость к динамическим нагрузкам и механическому воздействию.

Далее, пойдет речь об основных типах строительных лесов.

Рамные леса

Превосходные несущие свойства и особое конструктивное исполнение обеспечивают таким сооружениям применение в различных сферах современного строительства, включая реставрационные, монтажные и отделочные работы.

В конструктивном плане рамные леса являют собой каркас, состоящий из высокопрочных металлических рам, диагональных элементов и флажковых замков. Для таких конструкций характерны сравнительно небольшой вес, высокий уровень устойчивости и оперативность монтажа и демонтажа.

Клиновые леса

Своим названием они обязаны способу соединения их составляющих, а если быть более точным, то специальным клинообразным крепежным элементам. Лестницы, горизонтальные площадки и диагональные элементы скрепляются с опорными металлическими трубами, которые имеют фланцы с отверстиями. Опорные трубы и горизонтальные направляющие объединяют клином, входящим в соответствующее отверстие.

Клиновые леса для строительства отличаются высокой эксплуатационной надежностью и способностью выдерживать большие механические нагрузки. Если возникает острая необходимость, то такие конструкции можно использовать в качестве опалубочного каркаса при возведении монолитных сооружений. Клиновые леса при использовании на кривоугольных по форме объектах требуют дополнительного хомутового крепления.

Хомутовые леса

Благодаря универсальности такие конструкции можно использовать на различных по сложности объектах. Особое конструктивное исполнение хомутовых лесов обеспечивает между мостками различные по величине расстояния. Подобные сооружения могут менять свою форму в любой плоскости.

Подвесные леса

Они представляют собой подвижное основание, которое скрепляется с отдельными секциями методом «друг на друге». Эксплуатация таких конструкций не требует наличия грунтовой основы.

Чашечные леса

Конструкции подобного рода нашли широкое применение в современном строительстве, где их используют при выполнении самых разнообразных работ. Наличие у чашечных лесов фланцевых соединений обеспечивает конструкциям способность выдерживать различные по величине внешние нагрузки.

Как собрать деревянные леса

Что понадобится для монтажа лесов

Для сборки лесов, которые называют еще «козел», или «стол», понадобятся следующие материалы:

• Гвозди или саморезы (любые, лишь бы хватало длины, кроме ржавых и гнутых, а то работа превратится в сплошное мучение);
• Доски (поддоны, заборы, старая мебель, куски ДСП, фанеры или деревянных досок);
• Бруски (любые палки, обломки, куски металлических профилей, ветки от деревьев).

Изготовление рамы

Отличным помощником для тех, кто монтирует строительные леса своими руками, будут чертежи. Именно по ним легче всего собрать раму. Для этого на заранее подготовленной площадке фиксируются деревянные подставки и башмаки, при необходимости устанавливаются винтовые опоры. После чего с определенным шагом монтируются рамы. Их число определяет предполагаемая длина конструкции.

По краям устанавливаются специальные рамы с бордюрами. Для спуска и подъема рабочих на рамах монтируются лестницы. Вся конструкция скрепляется горизонтальными и диагональными связями. Для их фиксации в каркасе имеются имеются специальные замки.

Сборка каркаса

Строительные леса своими руками

Минимальная безопасная высота лесов – 5-6 м, ширина – 50 см, а их рекомендуемая длина 4 м. Исходя из этих цифр, рассчитывают размер каркаса и необходимое количество материала, чье качество заслуживает особого внимания.

В частности, для создания каркаса выбирают цельный брус шириной не менее 10 см. Торцевые планки конструкции монтируют под острым углом. Две опорные шестиметровые балки укладываются в горизонтальное положение. Расстояние между ними составляет ширину будущих лесов. Рядом на одинаковом расстоянии укладываются еще две шестиметровые балки.

Верхние концы балок должны сходиться под небольшим углом в виде трапеции, это придаст устойчивость будущим лесам.

К этим балкам фиксируются боковые стойки – опора будущих настилов. Закрепляют стойки с внутренней стороны, причем для настилов используются только три стойки, а последняя служит для укрепления конструкции. Всего боковин должно быть не больше 4, поскольку не рекомендуется возводить леса выше «четырех этажей».

Подготовка дополнительных стоек

Монтаж настила

Перед тем, как сделать строительные леса, необходимо определить требования, которым они должны отвечать. Высоту можно считать определяющим параметром, ведь настил необходим именно для работы на какой-то высоте.

Длина «козла» зависит исключительно от размеров имеющихся материалов. Разумеется, слишком короткий стол будет очень неудобен, особенно на большой высоте. И нужно помнить о том, что на столе, возможно, будут стоять два человека и ведро с раствором.

Для достижения нужной ширины настила применяют нужное количество досок. Однако если его делают не из досок, а из ДСП, то увеличение будет затруднительно. Что касается лесов, возводимых внутри помещения, так называемых «козлов», то важным моментом станет ширина имеющихся дверных проемов, а также наличие другой мебели. Ведь «козла» нужно будет как-то перемещать.

Фактор веса – один из самых важных, ведь таскать леса неудобно, а тяжелые – тем более. Передвигать их волоком – это лишний раз подвергать нежелательному физическому воздействию. С другой стороны, жертвовать высотой и прочностью точно не стоит.

От прочности строительных лесов зависит не только здоровье строителя, но и целостность стен, полов, техники. Всего того, что может находиться рядом. Однако нагружать конструкцию лишними элементами ни к чему. Далеко не факт, что они реально добавят прочности. Правильно забитые гвозди, закрученные шурупы и смонтированные перемычки, – вот гарантия прочности.

Грамотно сделанные перемычки – основа безопасности строителя

Деревянные леса можно считать устойчивыми, если они не шатаются. И дело не только в том, что работник неуютно себя чувствует, если стол шатается. Любая мебель ломается по этой самой причине, в том числе, и строительные леса. Грамотно расположенные перемычки – единственный способ добиться устойчивости.

Для настила используют широкие и длинные доски, прибивая их к боковинам. Эти три доски нужно распределить по краям и в центре настила, чтобы он не прогибался. Кстати, удобнее отрезать лишнее, когда настил уже собран – тогда не нужно будет ничего отмерять. Зазоры между досками уменьшают вес изделия. С другой стороны, они дают возможность мелким предметам постоянно падать на пол.

Вкручивая саморезы, необходимо следить за тем, чтобы доски не трескались. А торчащие саморезы легко отламываются ударом молотка. Если гвозди оказались длинными, загибать их следует через что-то круглое – ручку плоскогубцев, например. В этом случае, острый конец гвоздя войдет в дерево с обратной стороны, давая дополнительную прочность.

Конструкция лесов и их виды

Исходя из материала производства, леса делятся на два вида:

• металлические;
• деревянные.

Иным критерием разделения строительных лесов на типы считается способ крепления конструктивных элементов. По данному способу леса делятся на:

Источник: sauna-pod-klyuch.ru

Строительные леса из профильных труб: инструкция по изготовлению

Прежде чем приступать к изготовлению строительных лесов своими руками, необходимо выяснить, какие виды подмостков существуют, и подобрать наиболее оптимальный вариант конструкции.

• рамные леса. В основе конструкции находятся рамы из труб, соединенные между собой. Преимуществами рамных подмостков являются простота изготовления, дешевизна, возможность замены отдельных узлов при преждевременном износе. Среди недостатков можно выделить относительно небольшой уровень нагрузки (не более 200 кг на 1 м²) и ограничение по высоте (до 50 м);

Подмостки из отдельных металлических рам

• клиновые леса. Более надежная конструкция, так как собрана при помощи клинового способа крепления. Подмостки также быстро собираются и разбираются. В отличие от предыдущего варианта могут достигать в высоту до 80 м и выдерживать нагрузку до 300 – 350 кг на 1 м²;

Подмостки с клиновым способом соединения каркаса

• штыревые леса. Основное отличие – наличие штыря, позволяющего укрепить конструкцию и увеличить уровень нагрузки до 500 кг на 1 м²;

Узел соединения каркаса для штыревых лесов

• хомутовые леса. Основное отличие конструкции заключается в возможности быстрой смены расположения элементов каркаса для достижения оптимальной высоты установки.

Подмости с хомутовым способом соединения

Самодельные леса чаще всего изготавливают рамного вида. Иные виды конструкций в большинстве случаев используются профессионалами.

Сборка металлических лесов

В частном строительстве удобнее всего использовать рамные металлические леса с деревянными настилами. Они состоят из нескольких секций, количество которых зависит от протяженности здания и его высоты. Для изготовления секций подходят стальные и алюминиевые стойки; если предполагаются большие нагрузки, лучше выбирать стальные элементы. Стандартная секция имеет высоту 1,5 м, ширину 1 м и длину от 1,65 до 2 м.

Для работы понадобится:

• трубы сечением 30х30 мм и длиной 1,5 м;
• трубы диаметром 15 мм;
• трубы 25х25 мм;
• обрезная доска толщиной 40 мм;
• алюминиевая лестница;
• саморезы и болты;
• болгарка;
• дрель;
• сварочный аппарат;
• уровень. Металлические самодельные леса

Шаг 1. Подготовка распорок

Из труб диаметром 15 мм нарезают заготовки для распорок: длина горизонтальных составляет 96 см, диагональных – 2 м. После этого на концах двухметровых трубок делают надрезы длиной 6 см и расплющивают. Это упростит крепление распорок к несущим стойкам.

Подготовка распорокПодготовка распорок

Шаг 2. Изготовление переходников

Для наращивания лесов понадобятся соединительные элементы – переходники. Изготавливают их из профильных труб: трубы 25х25 мм режут на части длиной 30 см, а из труб 30х30 мм нарезают заготовки длиной 8 см. Надевают короткие заготовки на длинные и приваривают посередине, чтобы исключить сдвиги.

Шаг 3. Сборка рамы

Две вертикальные стойки соединяют между собой горизонтальными распорками, приваривая их через каждые 30 см. Получается рама в виде лестницы. Точно так же собирают вторую раму. Из листового металла вырезают квадратные пластины 70х70 мм и приваривают их плашмя к нижним концам опорных стоек. Благодаря этому стойки секции не будут проваливаться в грунт, хотя на мягких почвах под металлические пластины дополнительно укладывают плотные деревянные дощечки.

Шаг 4. Монтаж секции

Две рамы устанавливают вертикально одну напротив другой и примеряют диагональные распорки. Маркером отмечают места крепления, затем просверливают в стойках и распорках отверстия под болты. Соединяют все части между собой и проверяют уровнем горизонтальность верхних перекладин. Если конструкция перекошена, придется дополнительно подгонять все элементы, иначе устоять на лесах будет сложно.

Шаг 5. Изготовление настила

Доски для настила можно уложить двумя способами – по длине секции и поперек. Для поперечного настила по бокам конструкции прикручивают болтами горизонтальные трубы на уровне верхних распорок. Для продольного настила берут доски не менее 2 м длиной, сбивают по ширине секции, укрепляют снизу поперечными брусками от прогиба.

Чтобы настил не смещался во время работы, на его концах следует закрепить металлический П-образный профиль по толщине распорки. Для этого укладывают готовый щит на леса и снизу отмечают маркером линию, где горизонтальная распорка прикасается к доскам. Точно так же делают разметку с другого конца щита. Далее берут профиль шириной 17-20 мм, обрезают его по ширине настила и прикручивают саморезами к доскам на отмеченных линиях. Теперь, когда настил будет уложен на леса, распорки окажутся внутри профиля, что не позволит доскам сдвигаться.

Шаг 5. Покраска лесов

Металлические леса предназначены для многоразового использования, а значит, нуждаются в защитной обработке. Поскольку леса чаще используются для наружных работ, от сырости каркас покрывается коррозией, особенно в местах крепления. Поэтому после изготовления и проверки лесов каждый элемент следует ошкурить, протереть от пыли, прогрунтовать и покрасить. Деревянный настил также обрабатывают антисептиком и красят, чтобы защитить от влаги и гниения.

Виды строительных лесов: конструкция и требования к изделию

Как изготовить трубогиб своими руками для профильной трубы: размеры, чертежи

Монтажные леса широко применяются при проведении ремонта и строительства. Это незаменимый атрибут при выполнении внутренних и наружных отделочных работ на определенной высоте. Размер и конструкция лесов зависит от характера и сложности проведения монтажа. Главным предназначением данного строительного элемента является создание комфортных и безопасных условий при выполнении работ. Таким образом увеличивается эффективность работы, а также обеспечивается экономия сил и времени.

Независимо от типа конструкции строительные леса должны быть изготовлены из прочных материалов.

Независимо от вида конструкции, строительные леса должны быть надежными и прочными с учетом расположения на них людей, материалов и инструмента. Изделие следует размещать на подготовленной твердой и ровной площадке. Конструкция должна находиться на расстоянии не более 150 мм от стены для наружных работ и не превышать 100 мм – для внутренних.

Обратите внимание! В случае использования конструкции в течение длительного времени, необходимо предусмотреть канавы для отведения дождевой воды с площадки, чтобы не вымывался грунт из-под стоек устройства.

Строительные леса состоят из таких элементов:

• стоек;
• диагональных и горизонтальных распорок, придающих конструкции пространственную прочность;
• перемычек для настила;
• упоров, предназначенных для обеспечения устойчивости конструкции и предотвращения ее падения;
• настила из досок, где будет стоять человек;
• ограждающего элемента для защиты работника от падения вниз;
• стремянки или лестницы для подъема на необходимый уровень.

Конструкция строительных лесов должна выдерживать вес работников и материалов.

Ширина настила должна быть не менее 1,5 м. Высоту между ярусами следует предусматривать как минимум 1,8 м. Между щитами и досками допускаются щели шириной не более 10 мм. Если создается сплошной настил, доски можно стыковать внахлест по длине, скосив предварительно торцы элементов.

Обратите внимание! При выполнении наружных ремонтно-строительных работ рекомендуется использовать фасадную сетку для строительных лесов, которая предотвратит падение работников, материалов и инструментов. А также обеспечит защиту отделки от солнца, пыли, порывов ветра и осадков.. В зависимости от состава функциональных элементов и варианта их крепления все строительные леса делятся на четыре типа: клиновые, хомутовые, рамные и штыревые

Конструкции являются приставными, стоечными и разборными. Исключение составляют леса, где вместо вертикальных стоек применяются рамы. Существуют также подвесные устройства, которые можно не только устанавливать на грунт, но и прикреплять к зданию. К ним относятся хомутовые, чашечные и клиновые строительные леса

В зависимости от состава функциональных элементов и варианта их крепления все строительные леса делятся на четыре типа: клиновые, хомутовые, рамные и штыревые. Конструкции являются приставными, стоечными и разборными. Исключение составляют леса, где вместо вертикальных стоек применяются рамы. Существуют также подвесные устройства, которые можно не только устанавливать на грунт, но и прикреплять к зданию. К ним относятся хомутовые, чашечные и клиновые строительные леса.

Типы конструкции строительных лесов.

Строительные леса своими руками

Если вы решили смастерить строительные леса, то выбирать вам придется из двух материалов: дерево или металл. В первом случае у вас получится одноразовая конструкция, которую под силу сделать любому человеку, умеющему работать с древесиной, а во втором – многоразовая, но тоже достаточно легко изготавливаемая. В данной статье мы расскажем как сделать строительные леса своими руками из металла (профильной трубы), а также из дерева (досок), продемонстрируем схемы, фото и видео инструкции.

«За» и «против»

Какими должны быть самодельные леса

Во-первых, строительные леса — это не небольшие строительные подмости–козлы, а довольно громоздкая конструкция, которую надо будет где-то хранить после того, как исчезнет в ней необходимость.

Деревянные леса, конечно, можно потом разобрать, но работа это трудоемкая, да и доски, если они вам в ближайшее время не понадобятся, тоже надо где-то складывать. Не забывайте, что деревянные леса собираются с помощью гвоздей, а не саморезов, поэтому доски уже не будут полностью целыми. К тому же при выполнении работ на строительных лесах древесина нередко пачкается раствором или краской.

Самодельные металлические леса можно будет не просто разобрать, но и сдавать в дальнейшем в аренду.

Во-вторых, строительные леса не заводского изготовления предназначены для работы максимум на уровне второго этажа (от земли). На большей высоте эксплуатация самодельных лесов становится опасной.

В-третьих, строительные леса требуются достаточно редко (только для ремонта фасада здания), поэтому сборка и разборка такой временной конструкции оказывается не выгодна в части затраченного на эту работу времени.

В-четвертых, нередко строительные леса приходится делать длинными (к примеру, не менее 6-ти метров для монтажа сайдинга). Соответственно, возрастает их вес, и переставить самодельные деревянные леса на другую сторону дома становится проблемой даже для трех-четырех человек.

Как собрать деревянные леса

Чтобы на лесах удобно было работать, между стойками должно быть расстояние от 2 до 2,5 метров, ширина настила не меньше 1 м, а общая высота лесов — максимум 6 м. Исходя из этих параметров, составляют примерный чертеж конструкции.

Строительные леса своими руками

Для работы потребуется:

• брус 100х100 мм;
• доски толщиной 30 мм;
• доски сечением 100х50 мм;
• гвозди;
• молоток;
• уровень;
• рулетка;
• дисковая пила.

Древесина должна быть плотной и сухой, без трещин. Сырое дерево утяжелит конструкцию, к тому же после высыхания может деформироваться. Поскольку леса требуются только на время строительства или отделки дома, обрабатывать их антисептическими составами и шлифовать не нужно.

Шаг 1. Изготовление рамы

Строительные леса из дерева

4 бруса обрезают по высоте лесов и укладывают на ровную площадку. Теперь берут 2 бруса по 4 м и 2 по 3,6 м, и прибивают их с внутренней стороны к опорным балкам: меньшие по верхнему краю, 4-х метровые – по нижнему. Должно получиться две одинаковые трапеции, которые дополнительно следует укрепить диагональными распорками.

Шаг 2. Сборка каркаса

Рамы поднимают, устанавливают вертикально одну напротив другой и временно скрепляют боковинами: расстояние между нижними краями стоек должно быть 1,15 м, между верхними около 1 м. Проверяют расположение боковин по горизонтали строительным уровнем, и если все правильно, крепко сбивают каркас гвоздями. Готовая конструкция должна иметь пирамидальную форму и строго горизонтальные боковины из бруса.

Шаг 3. Монтаж настила

К верхним поперечным брускам необходимо прибить доски для настила. Лучше всего набивать их по ширине каркаса; доски укладывают вплотную, без зазоров на стыках. По бокам каркаса крепят дополнительные поперечины, которые можно использовать как лестницы.

Конструкция

Конструкция строительных лесов
Все леса состоят из следующих элементов:

• стойки;
• распорки диагональные и горизонтальные (они придают пространственную прочность конструкции);
• перемычки для настила;
• настил из досок, на котором и будет стоять человек;
• упоры (для создания устойчивости лесов и предотвращения их падения в сторону от стены);
• ограждающий элемент (чтобы человек, стоя на настиле, не упал вниз);
• лестница (стремянка) для подъема на нужный уровень лесов.

Универсальная схема демонтажа лесов

Демонтируются леса в обратной последовательности. Сначала разбирают верхний этаж. Последовательность такая:

• настил и боковые горизонтальные опоры;
• распорки;
• стойки.

Если в качестве настила используется профильный лист, то тяжелые элементы спускают с помощью фалов. Подробности можно найти в обзорах видео.

Вот я и описал универсальную конструкцию лесов, которую легко повторить своими руками. По этому образцу можно изготовить и большие леса с несколькими секциями по высоте и ширине. Я с вами прощаюсь до следующих публикаций, подписывайтесь на обновления и делитель статьей в социальных сетях.

Самостоятельная сборка лесов из профильной трубы

Зачастую затраты на доставку и оплату готовых лесов слишком высоки, поэтому строители сооружают их самостоятельно на месте строительства.

В частном строительстве обычно используют самодельные леса из металлопрофиля рамного типа. Соорудить леса несложно, имея необходимый набор инструментов и материалов.

Обратите внимание! Самодельные леса из металлопрофиля просто демонтировать после использования и удобно хранить, они занимают немного места. Также их выгодно давать в аренду.

Схема строительных лесов для изготовления

Подготовительный этап

Чтобы соорудить самодельные леса, потребуются:

• профильная труба с сечением не менее 30 мм (30х30, 40х30 и так далее) для изготовления стоек;
• профильная труба сечением не менее 25 мм (25х25, 25х30, 25х35 и так далее) для перемычек и иных функциональных элементов (лестница, держатели для настила и так далее);
• профильная труба сечением 15 мм для распорок;

Трубы для изготовления строительных лесов

• обрезная доска или металлический лист для настила.

Из инструментов потребуются:

• болгарка для резки металлических труб в соответствии с размерами, указанными на чертеже;
• сварочный аппарат. В большинстве случаев рамы подмостков соединяются при помощи сварки. Если нет опыта работы со сварочным аппаратом, то можно использовать иные виды соединений, например, при помощи уголков и болтов;
• инструменты для разметки;
• строительный уровень;
• дрель для просверливания отверстий;
• молоток;
• саморезы или болты для крепления настила.

На сколько лет рассчитаны металлические мостки

Срок пользования зависит от условий хранения, эксплуатации, транспортировки, выгрузки, загрузки. Влияет также качество краски, ее слой на ответственных участках, замках. Минимальный срок хранения для металлических лесов в некоторых паспортных данных – 5 лет.

Но если учесть, что окрашенный профильный материал, по уверениям изготовителей, может храниться более 30 лет, то и изделия из него, соответственно, столько же. Если же перед хранением профильный материал обрабатывать антикоррозийными средствами и подкрашивать, а поврежденные детали ремонтировать, то этот срок увеличивается вдвое или втрое.

На фотографиях представлены различные конструкции строительных лесов:

Хамутовые строительные леса

Клино-хомутовые строительные леса

Леса вышка

Металлические

Передвижные леса

Для отделки фасада

Для покраски

Строительные леса при реконструкции

Правила сооружения каркаса

Сначала подготавливают почву, на которой будут стоять подмости. Затем начинают монтировать леса из профильной трубы.

Подготовка к установке

Нужно хорошо утрамбовать грунт, где будут установлены опорные стойки лесов, сделать водоотвод на случаи дождливой погоды. Лучше предотвратить затекание воды под все опорные элементы, чтобы почва под ними не размылась.

Монтаж

Порядок монтажа мостков из профильной трубы таков:

1. Собирают вертикальные лестничные стойки. Для этого к опорам монтируют горизонтальные перекладины для получения лестницы.
2. Далее собирают промежуточные стойки. От лестничных они отличаются лишь отсутствием ступенек. Одинаковы у них только горизонтальные перекладины.
3. Вертикальные стойки закрепляют боковыми распорками.
4. После монтажа и установки лестниц монтируют горизонтальные опоры, на них укладывают настил.
5. Потом в такой же последовательности собирают детали второго этажа, третьего и т. д.

При сборке строительных лесов своими руками руководствуйтесь рисунком.

Как выбирать профтрубу, сколько труб понадобится

Для вертикальных стоек желательно применить профильные трубы со стороной не менее 40 мм. Это могут быть трубы 40 × 40, 40 × 60 или 40 × 80 мм. Для горизонтальных перекладин можно использовать профтрубу 40 × 40, 40 × 30, 40 × 20 или, в крайнем случае, 30 × 30 мм.

Некоторые предлагают использовать профильную трубу со стороной 20 мм. Я этого делать не рекомендую, так как у тонкой профильной трубы малая площадь крепления, а боковые горизонтальные опоры вместе с настилом, на котором находятся рабочие и стройматериал, фиксируются лишь четырьмя соединениями.

Перекладины лестничных стоек делают из профиля одного размера. Если они будут тонкими, то заносить стройматериал на настил будет крайне неудобно.

Если для ступенек выбран размер 40 × 20, то лучше крепить их плашмя, широкой стороной параллельно земле. А вот профильную трубу для боковых горизонтальных опор, наоборот, – узкой стороной к земле, чтобы она не прогибалась. Кстати, в этом и достоинство профильной трубы, по сравнению с круглой, – она устойчивее к изгибам.

Для боковых распорок или боковых диагональных распорок достаточно профильной трубы 20 × 20 мм. Количество материала зависит от высоты, на которую будут рассчитаны мостки, числа промежуточных распорок и используемой длины пролета – 2 или 2,5 м. Ширина стандартная – 950 мм для настила в 1 м.

Для описанного ниже варианта необходимо будет 10 м профильной трубы 80 × 40 мм, 4 куска по 2,5 м. Для горизонтальных перекладин понадобится 8,65 м, 4 куска по 2,16 м профильной трубы 40 × 20. Диагональная перекладина длиной 2,85 м такого же типоразмера, как и горизонтальные, но можно и тоньше.

Ступеньки сделаны из профильной трубы 40 × 20 мм, их нужно будет 12 шт. длиной 1 м. Чтобы расстояние между опорами получалось 950 мм, они должны утапливаться в квадратные отверстия стоек. Для металлического настила нужен лист 2 × 0,95 м толщиной не менее 4 мм.

Как собрать металлические леса своими руками

Для повторения своими руками удобной и компактной конструкции предлагаю вариант с высотой стоек из профильной трубы 2,5 м. Они подходят даже для внутренних строительных работ, где высота потолка больше 2,5 м. При наружном применении эти мостки годятся почти к любому одноэтажному дому. Их легко монтировать или демонтировать своими руками, перемещать в другое место. Они изображены на фото выше.

Необходимые инструменты и материалы

Чтобы смонтировать подмости из профильной трубы, лучше применить автоген или полуавтомат, потому что простым инвертором сделать качественное соединение практически невозможно. Горизонтальные перекладины, как я уже писал выше, подвергаются большим нагрузкам. Поэтому нужно прожигать отверстия, куда будут вставлены перекладины или ступеньки.

Соединение потом обваривают до получения надежного крепления. Для этого лучше использовать газовую сварку или полуавтомат. Но еще лучше при помощи дрели и пробойника делать квадратные отверстия. Такой вариант предпочтительнее.

Понадобится болгарка, рулетка, маркер по металлу. Из материала – 10 м профильной трубы 80 × 40 мм и 23,5 м – 40 × 20 мм, металлический лист толщиной 4 мм и размером 2 × 0,95 м. Можно составить из 2 кусков 1 × 1 м, обрезав или загнув края своими руками.

Чертежи и схемы

Строительные леса, схема которых изображена на чертеже, сделаны из профильных труб 80 × 40 мм и 40 × 20 мм.

Перекладина с металлическим профильным настилом изображена на рисунке ниже. На краях приварены пластинки – они помешают листу соскальзывать с опор.

Подготовка распорок

Концы распорок лучше сплющить. Сделать это можно с помощью тисков. Чтобы сплющенная сторона не была широкой, малую сторону профильной трубы вырезают на длину деформирования.

Для изготовления строительных лесов своими руками по описанному чертежу в креплении распорки используется болт. Он вставляется в отверстие, сделанное в узких сторонах трубы. И так как нагрузка приходится на него, то лучше использовать болт толщиной не менее 12 мм. Длина его не менее 90 мм, вместо гайки лучше использовать барашек. Таких болтов необходимо 2 шт., они вставляются в отверстия с обеих сторон диагональной перекладины.

Изготовление переходников

Если необходимы леса из нескольких этажей, то для лестничных и проходных стоек понадобятся переходники. Их можно изготовить своими руками из профильной трубы меньшего размера. Если нужны переходники для опорных труб 80 × 40 мм, то в кусок длиной 8 см такой трубы вставляют 2 куска трубы 35 × 35 мм. Затем соединения обваривают и ошлифовывают болгаркой, как показано на рисунке.

Для квадратной профильной трубы со сторонами 40 мм вставляется 1 трубка 35 мм.

Сборка рамы

Разница между лестничными и промежуточными опорами лишь в наличии ступенек у первых. В описанной выше конструкции промежуточные не используются, но их можно изготовить, если понадобятся длинные строительные леса.

При монтаже рамы утапливают ступеньки и перекладины в опорную стойку, поэтому отверстия должны быть такой же формы, как и соединяемые детали.

Для получения квадратных или прямоугольных отверстий лучше использовать дрель со сверлами и пробойник соответствующей формы, заточенный с одной стороны. Форма пробойника должна быть одинаковой с формой ступенек и перекладин или чуть больше.

Сначала просверливают отверстие. Если профильная труба квадратная, достаточно одного, если прямоугольная, то нужно 2–3, чтобы они сообщались друг с другом. Затем пробойником формуют прямоугольное отверстие. Это лучше, чем прожигать отверстие сварочным аппаратом, которое может получиться неровным, и ступенька или перекладина будет неплотно входить в него.

Монтаж секции

Установленные вертикально и параллельно друг другу на расстоянии 2 метра опоры скрепляют сначала боковыми распорками, затем диагональной перекладиной. Последней устанавливают секцию с настилом на необходимую высоту. Она должна иметь фиксирующие пластинки на краях профиля боковых горизонтальных опор.

Изготовление настила

Описанный настил металлический. Он изготовлен из листа 2 × 1 м или 2 листов 1 × 1 м. Так как длина настила 950 мм, то края можно загнуть или обрезать. Хотя они не будут мешать и без этого. Сам настил крепится сваркой, болтами или заклепочным пистолетом.

Покраска лесов

Она нужна не столько для красоты, сколько для предотвращения коррозии метала. Поэтому я советую применить акриловую или алкидную краску. Перед покраской изделие желательно обработать антикоррозийным раствором, смыть грязь растворителем, протереть строительные леса ветошью. Все сварные детали желательно покрасить в 2 слоя.

Если покрасить светлой краской, то всякие элементы коррозии будут хорошо видны. Поэтому их можно будет своевременно заметить и повторно обработать: покрасить или отремонтировать сварочным инструментом.

Видео: самодельные строительные леса

Главная претензия к гвоздям — затруднение процесса разборки лесов. Чтобы совместить преимущества обоих видов крепежа, можно использовать компромиссный вариант: собрать леса с помощью саморезов, а затем укрепить гвоздями (по 2-3 шт.) самые проблемные соединения.

Источник: cvet-dom.ru

Как сделать строительные леса своими руками – схема и сборка конструкции

Чертежи самодельных строительных лесов из досок и бруса.Рассказываем, как сделать простые и безопасные леса для малоэтажного строительства.

Типовые строительные леса из дерева – чертеж

Это самые простые строительные подмости, спроектированные по принципам промышленных металлических лесов. В их основе – базовый набор элементов, которые обеспечивают нагрузочную способность до 250 кг, при сохранении надлежащей горизонтальной и вертикальной жесткости. В исходном чертеже размеры помоста составляют 3.5х2.5 м. Ширина рабочей площадки – 0.8 м. При необходимости высоту секции можно увеличить на 1-2 м, сохраняя конструкцию без изменений.

Для работ на высоте 5 м и более, конструкцию масштабируют, путем наращивания второго яруса. Аналогичным образом леса расширяют в длину, за счет пристраивания дополнительных секций. Сами сегменты при этом сбивают в монолитную конструкцию для усиления общей жесткости. При работе на высоте 5 м и более, верхний ярус лесов рекомендовано дополнительно анкеровать к фасаду для предотвращения опрокидывания.

Из чего состоят строительные леса:

1. Рамы (стойки + поперечины)
   2. Горизонтальная связь
   3. Диагональная связь
   4. Вертикальные стяжки
   5. Стабилизирующая опора
   6. Отбортовочные доски
   7. Настил
   8. Подпятники из обрезков доски

Благодаря простоте конструкции такие строительные леса можно сделать своими руками из досок и бруса буквально за несколько часов.

Боковые рамы

Возведение лесов начинают со сборки рам. Это базовые элементы конструкции, на которые припадает основная нагрузка. Они состоят из стоек, поперечин и вертикальных стяжек. Для изготовления опор используют брус 150х80 мм. Поперечины делают из доски толщиной 40 мм.

Для боковых диагональных стяжек подойдет стандартная дюймовка. Исходная ширина конструкции – 0.8 м.

Горизонтальные и диагональные связи

Деревянные леса будут безопасными при условии соблюдения четкой геометрии каркаса, которую обеспечивают главным образом диагональные и горизонтальные связи. Эти элементы изготавливают из доски 30х100 мм. Поскольку горизонтали и диагонали являются не только стабилизирующими (препятствуют складыванию лесов), но и силовыми элементами (распределяют нагрузку по всей конструкции), более тонкие и узкие доски для этих целей использовать не рекомендуется.

При сборке горизонтальных и диагональных связей следует придерживаться правила стяжки в треугольник (все углы должны быть одинаковыми). При монтаже многопролетных конструкций, диагонали допускается устанавливать в каждую вторую секцию в шахматном порядке.

Стабилизирующие опоры

Каждый сегмент лесов усиливают направляющей, толщиной не менее 40 мм. Она придает дополнительную устойчивость конструкции и предотвращает ее опрокидывание. При возведении многоярусных лесов верхние секции рекомендовано анкеровать к фасаду или фиксировать их через оконные проемы второго-третьего этажа.

Отбортовочные доски

Легкие перильные ограждения обеспечивают безопасность на площадке, а также препятствуют падению материалов и инструментов. Даже одна отбортовочная доска, установленная на уровне настила, значительно повышает безопасность работ, поскольку не дает случайно наступить на край площадки.

Настилы деревянные для строительных лесов

Рабочие перекрытия изготавливают из дюймовых досок, которые увиливают диагональными перемычками с обратной стороны. Между досками оставляют зазор 5-10 мм. Для усиления общей жесткости лесов настил рекомендовано фиксировать к основанию.

Ригели

При увеличении длины пролета до 4 м и более конструкцию лесов дополняют ригелями. Это два бруса, которые устанавливают под настилом по всей длине пролета. Они служат вспомогательными горизонтальными связями, усиливающими конструкцию, благодаря чему настил не прогибается под нагрузкой. Для усиления жесткости брусовые ригели устанавливают на ребро.

Подпятники

Подкладки из обрезков толстой доски предотвращают проседание опор в грунт, благодаря чему леса не теряют свой горизонтальный уровень. При монтировании многоярусных лесов на проблемных грунтах в качестве подкладок лучше использовать широкие доски, которые укладывают перпендикулярно стене.

Все о сборке деревянных строительных лесов

Преимущества и недостатки дерева

Детали конструкцииВарианты сборкиСборка рамы на четырех вертикальных опорах

• Необходимые инструменты для работы
• Монтаж основания
• Укладка настила
• Монтаж люков и лестниц

Установка приставных подмостков

Виды строительных лесов

Невзирая на то, что строительные леса представлены во многих видах, в их конструкциях находятся идентичные детали, несущие одно и то же назначение:

• Вертикальные опоры.
• Стяжки, соединяющие опоры по горизонтали и вертикали.
• Поперечины.
• Настил.
• Опорные откосы.
• Поручни.
• Лестницы.

Устройство лесов для стройки

Обыватель, желающий разобраться, как собирать строительные леса, обнаружит множество вариантов и методов. Несмотря на это, комплектация практически любого вида лесов будет стандартной, и включать она будет:

1. Вертикально расположенные стойки, способные выдержать большую нагрузку и передать её на поверхность грунтов.
2. Диагональных стяжек, с назначением по укреплению скелета конструкции и усилению его показателей жёсткости.
3. Горизонтальных перемычек, назначение которых заключается в укладке на них настильной доски.
4. Непосредственно настила, состоящего из досок, способных держать крупную нагрузку.

Всё перечисленное обычно дополняется следующими элементами:

• ограждениями (перилами), предохраняющими работников от вероятности падения;
• упорными откосами, предотвращающими возможность опрокидывания лесов;
• лесенками для перехода между ярусами.

Изготовление строительных лесов из досок Источник pinimg.com

Чертежи и размеры

Собирать деревянные леса нужно по чертежам, которые составляются с учетом особенностей и размеров фасадов и внутренних помещений. Для самостоятельной сборки из дерева лучше всего подходят приставные леса, которые обладают хорошей устойчивостью и не требуют большого количества времени для монтажа. Для них можно использовать древесину третьего сорта без дефектов, которую потом после завершения работ можно утилизировать на дрова.

Максимальная длина может быть не более 6 метров, иначе такую конструкцию сложно будет передвигать вдоль фасада или внутри помещения. Также необходимо учитывать, что строительные леса должны стоять от наружной стены на расстоянии не более 15 см. При проведении внутренних работ такие конструкции должны находиться от стены на расстоянии не более 10 см.

Вот чертежи разных типов конструкций строительных лесов:

Самыми простыми считаются приставные строительные леса, которые используются при обшивке фасада малоэтажного здания сайдингом, при проведении подшивки фронтонов. При проведении штукатурных работ, отделки фасада камнем или облицовочным кирпичом потребуется собрать более прочные конструкции строительных лесов.

Состоят приставные леса из нескольких элементов:

• стоек;
• перемычек, на которые укладывается дощатый настил;
• распорок и упоров, придающих лесам жесткость и прочность;
• ограждений в форме деревянных перил.

Если планируется подъем на верхнюю часть стены, то потребуется использовать стремянки и лестницы для того, чтобы можно было подняться на нужный уровень стены. Размеры строительных лесов зависят от размеров стен, рядом с которыми они устанавливаются.

Не рекомендуется делать слишком большие конструкции, так как их сложно будет передвигать вдоль стен.

Элементы самодельных строительных лесов

• Несущий каркас — к нему крепятся все остальные детали.
• Настил — он выдерживает вес одного или нескольких человек. Чтобы было удобнее работать, наверх затаскивают инструменты и материалы. Общая нагрузка составляет несколько сотен килограммов.
• Лестницы на нижний ярус и между ярусами.
• Ограды.
• Ребра жесткости, представляющие собой распорки, расположенные по вертикали и по диагонали.
• Упоры — диагональные балки, поддерживающие платформу. Их низ упирается в землю, верх — в площадку или основание.

Фото-инструкция

Предлагаем вашему вниманию просмотреть ряд фотографий на тему, как изготовить самостоятельно деревянные строительные леса:

Заготовки

Сборка каркаса

Отверстия для креплений

Болтовое соединение

Установка рамы

Фиксация диагоналей

Наращивание

Настил

Виды и узлы строительных лесов из металла

При строительстве дома из камня, строительных блоков, больше подходят металлические леса. Они способны вынести любые нагрузки. Менее популярны они только по той причине, что в многих регионах древесина по-прежнему самый дешевый вид стройматериалов. Второй момент, который часто является решающим, — разобрав деревянные строительные леса, доски можно пустить в дело — использовать в дальнейшей стройке. А части металлических должны пылиться в сарае.

Но и у металлических строительных лесов есть плюсы. В разобранном состоянии они не занимают много места. Владельцам деревянных домов все равно периодически приходится их использовать: сруб требует ухода, так что раз в два-три года леса нужны. Практичнее в этом случае металлические, а не деревянные. Они проще в сборке, долговечнее и прочнее.

Все металлические строительные леса имеют одинаковую форму — вертикальные стойки, соединенные перекладинами и укосами. Отличается только способ крепления частей между собой:

Штыревые леса. Называются так из-за того, что перекладины со стойками соединяются при помощи штырей. На стойках приварены отрезки трубы или диски с перфорацией, а на перекладинах — загнутые штыри. Собирается такая система очень просто, выдерживает большие нагрузки.

Очень просто реализуются штыревые строительные леса для зданий простой формы, обходы эркеров и выступов — гораздо сложнее.

Принцип соединения штыревых лесов

Хомутовые леса — быстрый монтаж/демонтаж

Рамные леса — принцип крепления поперечин и укосин

Клиновые леса стойки и поперечины соединяются при помощи клиньев и замков специальной формы

При самостоятельном изготовлении металлических строительных лесов чаще всего делают штыревые. Они реализуются проще всего, правда, хороши они только на прямоугольных фасадах, для обхода более сложных форм, приходится доваривать дополнительные трубки.

Конструкция из дерева самостоятельно

До того, как сделать леса из досок самому для частного дома, понадобится схема, которая должна отображать следующие величины:

• граничную высоту, не превышающую отметку в 6 м (только для конструкций из дерева);
• дистанцию между опорами, не выше 2,5 м;
• ширину настила, составляющую, как правило, 1 м (достаточно для удобной работы).

Оптимальной высотой начального уровня будет расстояние в полметра, что даст возможность строителю работать с удобством. Следующий ярус располагается двумя метрами выше, а третий – не выше 4 метров. Расстояния можно менять в зависимости от видов проводимых работ и габаритов самого строения.

До того, как построить леса из досок, следует закупить необходимые материалы и крепежи:

• стоечный брус (100х100 мм) (можно заменить доской со схожими параметрами);
• доску, необходимую для изготовления стяжек, подпорок и ограждений (толщиной до 30 мм);
• 40-миллиметровая доска под настил;
• крепёжные скобяные изделия в виде гвоздей или саморезов.

Рекомендация! При выборе крепежа необходимо учесть, что использование гвоздей приведёт к увеличению времени строительства лесов, но будут стоить дешевле. К тому же вытаскивание гвоздей при демонтаже будет намного проблематичнее. Значительно сокращает продолжительность создания конструкции применение саморезов. Как правило, невысокие сооружения крепятся гвоздями, а длинные и высокие – шурупами-саморезами по дереву.

Утепление фасада здания с использованием деревянных строительных лесов Источник allsiding.ru

Последовательность сборки

Чтобы разобраться, как собрать строительные леса, достаточно заготовить нужное количество материалов и выполнить следующие действия:

1. Произвести раскладку всех элементов будущего изделия на земле (полу) и проверить их размеры и габариты на соответствие требуемым.
2. Соединить основные стойки с помощью горизонтальных перемычек (брусов) в определённых местах.
3. Осуществить постановку двух полученных изделий и объединение их в единое целое досками-стяжками по горизонтали и диагонали.
4. Уложить на горизонтальные стяжки и брусовые перемычки дощатый настил и закрепить его гвоздями или саморезами.
5. Произвести установку перил для безопасности рабочих и монтаж лестниц для перемещения между ярусами.

Последовательность создания строительных лесов из досок своими руками, особенности конструкции и порядок сборки подробно рассмотрены в этом видео:

Обычно изготовление производится посекционно, а при необходимости вся конструкция удлиняется или повышается путём добавления дополнительных секций и соединения их при помощи досок.

Важно! При сборке лесов из древесины и использовании гвоздей рекомендуется осуществить предварительное сверление отверстий для крепежа. Это значительно увеличит трудозатраты и время монтажа, но гарантировано не допустит раскалывания доски в процессе эксплуатации.

Козлы строительные

Существует ещё один вариант, как сделать строительные леса быстро и просто. Изготавливаются однотипные «козлы» – изделие из сбитых подпорок и уложенного по верху настила. По сути, это мини леса с упрощённой конструкцией.

Такое изделие актуально для частного хозяйства, например: для обслуживания невысоких строений либо как подставка под лестницу с целью её «удлинения».

Идеальный вариант применения козлов – обшивание строения сайдингом. Работы осуществляются от земли к крыше, высота постепенно изменяется, а крепление лесов к стенке или просто опорка об неё невозможна.

Вариант складных строительных козлов из дерева Источник master4dom.ru

Бывает, что одну сторону козлов изготавливают в виде вертикальной стойки, не наклонённой. Делается это для возможности установки непосредственно у стены на минимальной дистанции. Это существенно облегчит проведение работ при профилактической обработке поверхности, покраске, конопачении и т.д.

Слабые стороны деревянной конструкции

Самая важная проблема – демонтаж и последующее хранение изделия. Разбирание деревянного каркаса по завершении работ довольно трудоёмок, а хранение требует соответствующих условий, чтобы элементы конструкции не испортились под воздействием климата или вредителей.

Во-вторых, особенность конструкции сильно затрудняет процесс перестановки лесов с места на место во время проведения работ. Так как быстрая разборка-сборка невозможна, то необходимо будет двигать все сооружения, а это потребует привлечения определённого количества людей.

И, наконец, сравнительно низкая высота изделия. Довольно сложно собрать самостоятельно достаточно высокую конструкцию, чтобы она отличалась необходимой надёжностью.

Ещё с одним вариантом самостоятельного создания строительных лесов и козлов из дерева можно ознакомиться здесь:

Штыревые строительные леса

Используются с максимальной нагрузкой 200 кг/кв.

метр. Горизонтальные элементы их конструкции крепятся при помощи штырей, которые вставляют в полые трубы-проушины на вертикальных стойках. Собирается каждый уровень лесов поэтапно, а нижние концы опор стоек вставляются в башмаки.

Для большей жесткости используют диагональные раскосы. Они могут монтироваться на высоту до 40 метров, и чаще всего их используют для кладочных работ. Такие строительные леса изготавливаются из стальных трубок с большой толщиной стенки, а потому они способны испытывать большие нагрузки.

«За» и «против»

Какими должны быть самодельные леса

Во-первых, строительные леса — это не небольшие строительные подмости–козлы, а довольно громоздкая конструкция, которую надо будет где-то хранить после того, как исчезнет в ней необходимость.

Деревянные леса, конечно, можно потом разобрать, но работа это трудоемкая, да и доски, если они вам в ближайшее время не понадобятся, тоже надо где-то складывать. Не забывайте, что деревянные леса собираются с помощью гвоздей, а не саморезов, поэтому доски уже не будут полностью целыми. К тому же при выполнении работ на строительных лесах древесина нередко пачкается раствором или краской.

Самодельные металлические леса можно будет не просто разобрать, но и сдавать в дальнейшем в аренду.

Во-вторых, строительные леса не заводского изготовления предназначены для работы максимум на уровне второго этажа (от земли). На большей высоте эксплуатация самодельных лесов становится опасной.

В-третьих, строительные леса требуются достаточно редко (только для ремонта фасада здания), поэтому сборка и разборка такой временной конструкции оказывается не выгодна в части затраченного на эту работу времени.

В-четвертых, нередко строительные леса приходится делать длинными (к примеру, не менее 6-ти метров для монтажа сайдинга). Соответственно, возрастает их вес, и переставить самодельные деревянные леса на другую сторону дома становится проблемой даже для трех-четырех человек.

Металлопрофильные леса

Самостоятельное собирание лесов из металла потребует выполнения подобных предыдущему разделу действий. Изменится только разновидность материала и тип инструментов, с помощью которых производится работа. Также потребуется наличие соответствующих переходников для соединения ярусов и аппарата для сварки.

До того, как собрать строительные леса металлические, необходимо подготовить нужные материалы:

1. Стоечную трубу, имеющую сечение не ниже 30х30 мм.
2. Стяжечную тонкостенную трубу, диаметром в 20 мм.
3. Опорную трубу, имеющую сечение не меньше 25х25 мм (под переходники и подпятники).

Изготовление перил возможно из любой трубной продукции. Под подпятники нужно также использовать тонкие пластины из металла (до 4 мм).

Все соединительные узлы перемычек и стяжек потребуют наличия большого количества крепежа (болты с гайками).

Вариант чертежа для создания строительных лесов из металла своими руками Источник ins05.ru

Последовательность сборки

Существенных различий в том, как сделать леса, из дерева или из металла, нет. Последовательность идентична. Наиболее часто мелкие бригады предпочитают рамные типы лесов. Их сборка и описана ниже.

Изготовление распорок

Стяжечную трубу нарезают заготовками: под горизонтальные распорки – 96 см, под диагональные – 2 м. После чего делаются надрезы по 6 см на концах заготовок и края трубок сплющиваются.

Изготовление переходников

Они необходимы для непосредственного соединения труб с целью увеличения размера лесов. Профтрубу 25х25 мм нужно распилить на отрезки по 30 см. Затем профтруба 30х30 мм пилится отрезками по 8 см. После чего на краях длинных заготовок привариваются сваркой короткие заготовки.

Собирание рамы

Стоечные профильные трубы соединяются между собой горизонтальными распорочными, которые дополнительно привариваются через каждые 30 или 40 см, чтобы повысить надёжность конструкции. Результатом станет рама, по внешнему виду напоминающая широкую лестницу. Затем действия повторяются, и собирается вторая рама. Под нижние концы стоек необходимо приварить металлические пластины 7х7 см для предотвращения проваливания конструкции в землю.

Вариант самостоятельного создания строительных лесов из металла пошагово можно увидеть здесь:

Сборка элементов в готовую секцию

Две готовые рамы устанавливаются так, чтобы соединить их диагональными распорками, приложив которые делается разметка маркером будущих мест крепления. По отметкам сверлятся отверстия для болтов. После этого конструкция собирается и проверяется на правильность соединений (на отсутствие перекосов). При выявлении неровностей работа переделывается заново, т.к. эксплуатация таких лесов недопустима.

Изготовка настила

Укладка досок может производиться в длину либо по ширине секции. Использование поперечного варианта потребует дополнительного монтажа горизонтальных труб с боков конструкции по уровню верхней распорочной трубы. Вариант с продольным настилом возможен при наличии длинных досок (не менее 2 метров), которые необходимо будет сбить и укрепить с помощью поперечных брусков, чтобы не допустить прогибов.

Окрашивание готовой конструкции

Металлические леса используют многократно, поэтому важно их качественно обработать, чтобы защитить от воздействия коррозии, ржавчины и т.д. Поэтому после изготовления и поверки на прочность все части изделия тщательно ошкуриваются, очищаются, грунтуются и окрашиваются.

Пример самодельных строительных лесов из металла Источник poligon.3dot.ru

Варианты конструкций строительных лесов

Несмотря на большое разнообразие видов строительных лесов, их конструкции содержат одинаковые по назначению элементы:

1. Вертикальные стойки (воспринимают рабочую нагрузку и передают ее на грунт).Стяжки диагональные и горизонтальные (обеспечивают пространственную жесткость каркаса).Перемычки (короткие боковые элементы лесов, на которые укладывается настил).Настил (сбитые между собой доски, служащие рабочий площадкой для строителей).Упорные укосы (предохраняют леса от опрокидывания).Перила (защищают рабочих от падения).Лестницы (служат для подъема и спуска с рабочих площадок).

Фото строительных лесов своими руками

Источник: leaderkhv.ru
