Лучшая технология каркасного строительства

От качества установки каркаса зависит прочность и длительность жизни всего дома.

Каркас служит скелетом для деревянного дома. От него зависит, насколько прочно и долго простоит будущая конструкция. Чаще всего для элементов каркаса (деревянные балки, стойки, раскосы) используют клееный брус. Его полностью обрабатывают антисептиками и антипиренами, а после этого тщательно просушивают. С помощью специальных строительных гидроизоляционных процедур древесина надежно защищается от воздействия влаги.

Такие меры предосторожности помогут застройщику избежать многих проблем, связанных с несущей конструкцией.
Если застройщик сэкономит и приобретет профильный брус естественной влажности, то следует подождать усадки и быть готовым к тому, что каркас после этого поменяет свою форму. Также следует защитить деревянный каркас от неблагоприятных погодных воздействий

Если этого не сделать, то дом долго не простоит, каркас в скором будущем начнет гнить

Также следует защитить деревянный каркас от неблагоприятных погодных воздействий. Если этого не сделать, то дом долго не простоит, каркас в скором будущем начнет гнить.

Каркасный дом или Дом из СИП панелей. Какая Лучшая технология строительства дома?

Сухая теория мелкозаглублённого ленточного фундамента (МЗЛФ) – Второе место

Не зарывайте фундаменты вглубь, В.С. Сажин, Москва 2003, 47 страниц

Для меня каркасный дом и мелкозаглублённый ленточный фундамент являются двумя неразрывными вещами. МЗЛФ в 90% случаев может быть надёжным и достаточным основанием для типового каркасника этажностью в 1-2 этажа. Остальные 10% случаев это заболоченные участки земли, на которых невозможно сделать эффективный дренаж и участки с резкими перепадами высот, на которых экономически выгоднее делать свайный (столбчатый) фундамент.

Информация в книге изложена кратко и сухо. При этом она однозначно является главной и единственной на сегодняшний день полноценной теоретической базой по мелкозаглублённым ленточным фундаментам. Другие книги по данной теме лишь дополняют её.

Несмотря на обилие текста, большое количества формул и таблиц и минимальное количество поясняющей графики (что вы хотели от книги в 47 страниц) именно эта книга позволит вам простым способом и доступными средствами узнать тип грунта на вашем участке, обосновать возможность строительства на участке МЗЛФ и рассчитать его параметры.

И это – главное достоинство книги! Всё, что в ней написано может быть реализовано на практике.

Шаг 3: Каркасные стены

Каркасный дом своими руками собирают из отдельных элементов, раскраивая и подгоняя их на строительной площадке. Возможен монтаж более крупных секций или даже целых конструкций, заготовленных на заводе.

Способы сборки каркаса

Быстровозводимые здания сегодня строят способами:

• традиционным — последовательно собирают каркас из стоек, ригелей, укосин, утепляют стены, монтируют обшивку;
• методом «канадской платформы» — секции заготавливают горизонтально на черновом полу и выставляют их в проектное положение;
• из СИП-панелей — крупные элементы, раскроенные на заводе, собирают на площадке при помощи соединительных брусьев и полиуретанового клея;
• по немецкой технологии «фахверк» — доски каркаса, являющиеся одновременно декоративной отделкой, располагают снаружи утеплителя;
• по шведской технологии — каркас монтируют из двух обрешеток, первая предназначена для установки утеплителя и крепления внешней отделки, вторую используют для прокладки коммуникаций и монтажа внутренней облицовки.

Монтаж каркаса способом «канадская платформа».

В частном строительстве для сборки своими руками чаще применяют классический способ, не требующий сложных монтажных работ и затрат на подъемную технику.

Установка и сечение стоек

Этапы монтажа стоек каркаса включают:

1. Разметку на покрытии чернового пола мест установки стоек. Обычно шаг составляет 60 см. Это удобно для последующей укладки плит минеральной ваты. В двухэтажных зданиях расстояние уменьшают до 40 см.
2. Нарезку опор из сухой обработанной доски толщиной 50 мм. Сечение подбирают по расчету на несущую способность.
3. Установку стоек в углах, выравнивание, закрепление временными укосинами.
4. Монтаж промежуточных элементов.
5. Соединение опор брусом верхней обвязки.
6. Усиление оконных и дверных перемычек досками, уложенными на ребро. Если этого не сделать, при прогибе произойдет защемление рамы, возникнут трещины на стеклах, отделке фасада и внутренних поверхностей стен.
7. Укрепление каркаса укосинами из досок 100х25 или 150х25, врезанными в верхнюю и нижнюю обвязку, стальными перфорированными полосами, горизонтальными перемычками. Дополнительное усиление не требуется, если каркас обшивают жесткими листами ОСП, многослойной фанеры.
8. Обшивку лобовой доской балок верхней и нижней обвязки. Рекомендуется проложить слой базальтовой ваты для утепления конструкции.

Для подбора сечения стоек суммируют все нагрузки, действующие на несущий каркас. Если здание небольшое, то при высоте до двух этажей размеры бруса принимают:

• для наружных стен — 150х50 мм, 200х50 мм;
• для внутренних перегородок — 100х50 мм.

Прочности таких сечений вполне достаточно для восприятия вертикальных и боковых нагрузок. При теплотехническом расчете может оказаться, что для размещения теплоизоляции требуется большая, чем расчетная, ширина стоек.

Увеличивать сечение несущего бруса нецелесообразно. В этом случае утеплитель укладывают в 2 слоя — один между стойками каркаса, второй — по наружной обрешетке с перевязкой. Такая компоновка поможет избежать теплопотерь через деревянные элементы, углы, обрамления проемов.

Укосины или раскосы

Укосины или раскосы устанавливают временно для придания устойчивости каркасу при монтаже или постоянно, чтобы конструкция сохраняла геометрию длительное время.

Укосины в каркасе устанавливают наклонно.

Чтобы постоянные укосины выполняли свою роль — обеспечивали жесткость каркасу, при их установке соблюдают правила:

• элементы монтируют с наклоном 40°-60°;
• толщина укосин — не более 1/4 от высоты сечения стойки;
• крепление раскоса к обвязке — только врезкой, при других видах сочленения усыхание древесины ведет к потере устойчивости узла;
• укосины врезают заподлицо со стойками, обвязками и перемычками;
• на одной стене устанавливают не менее двух раскосов с наклоном в разные стороны;
• к стойкам по длине прибивают 2-3 гвоздями.

Вместо укосин в углах каркаса можно использовать листы ОСП-3 12. Диагональная жесткость конструкции будет обеспечена.

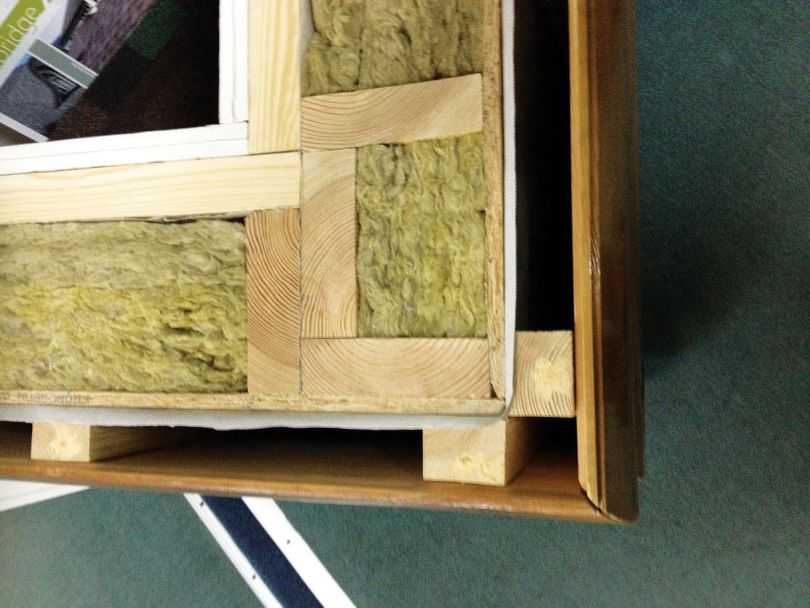

Углы каркасного дома

Угол — одно из проблемных мест в каркасном доме. Установка бруса без дополнительного утепляющего слоя приводит к образованию мостика холода. Дерево обладает более высокой теплопроводностью, чем минеральная вата, поэтому стена в углу помещения может промерзать.

Чтобы этого не случилось, конструкции формируют одним из четырех способов:

Из двух стоек. Стык двух стен усиливают отделочным уголком.

Первые два способа более технологичны, но теплоизоляционные качества их ниже. В стыке двух стен остаются сквозные щели, которые очень трудно заделать.

Варианты разработки проекта

Обращаться за помощью к профессионалам или пытаться спроектировать каркасный дом своими силами – каждый решает для себя сам. Вам придется сопоставить свои финансовые возможности, навыки дизайнера и проектировщика, а также найти свободное время.

Заказать индивидуальный проект

Если вы решите заручиться помощью профессионалов, не придется долго ломать голову над техническими деталями дома, сэкономите время и снизите риск возникновения ошибок при проектировании. Вам останется лишь выбрать один из предложенных проектов, наиболее соответствующий предпочтениям.

Чтобы архитектор лучше понимал поставленную задачу, определитесь с рядом основных факторов:

• Внутреннее пространство – сколько вы хотите комнат, этажей? В первую очередь, это зависит от предполагаемого количества жильцов будущего дома. Также не стоит забывать, что большая жилплощадь увеличит расходы на отопление.
• Нужен ли вам гараж, балкон или дополнительные пристройки?
• Габариты каждого помещения зависят от предъявляемых к нему требований – это тоже следует учесть.
• Исполнитель обязательно спросит, какую бы вы хотели установить крышу – односкатную, двускатную или четырехскатную. Первый вариант обойдется дешевле, но для каждого отдельного проекта тип крыши лучше подбирать индивидуально.

Перед проектированием каркасного дома специалисты должны определиться с типом фундамента. Для этого проводится анализ грунта на участке. При этом проверяются прочность и уклон земли. Также в обязанности проектировщика входит правильное расположение дома относительно сторон света.

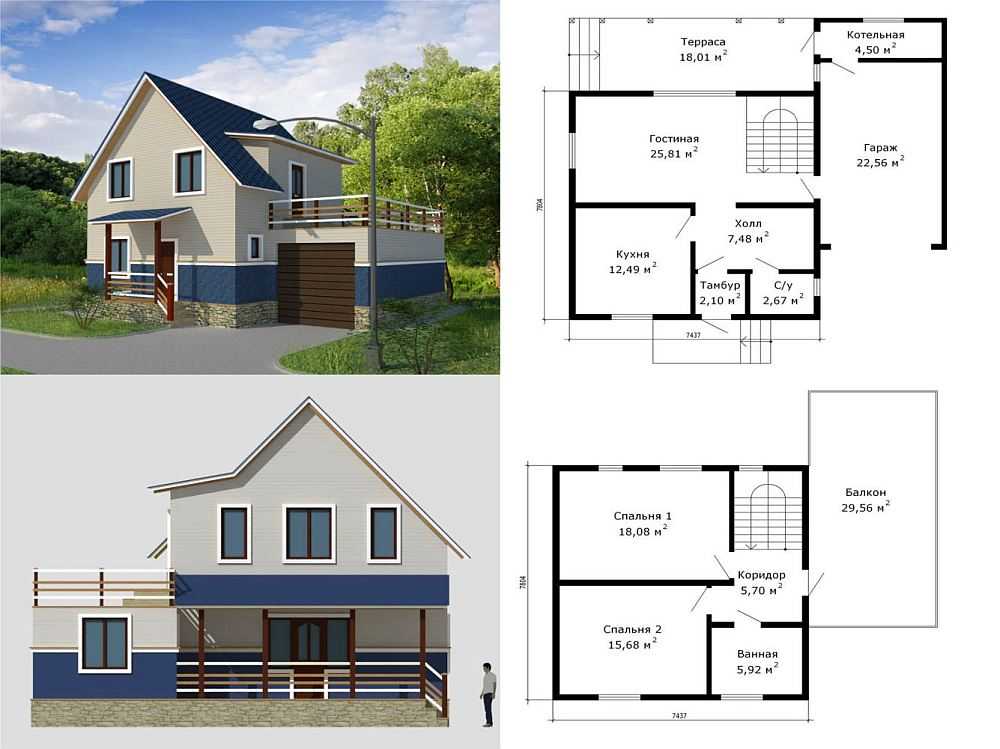

Проектная организация составляет трехмерную модель каркасного дома. Если предложенный вариант устраивает, приходит время согласования стоимости проекта. В стоимость входят все архитектурные и конструктивные решения, водоснабжение, отопление и т. д. Цена рассчитывается в зависимости от площади здания.

Стоимость всех строительно-монтажных работ также подсчитывается заранее. В проекте содержатся сметные расчеты на все спецификации материалов, задействованных в строительстве. Вы можете заручиться услугами дизайнера и проработать ландшафт участка и внутренний интерьер.

Обычно фирмы, занимающиеся постройкой каркасных домов, сами предлагают услуги проектировщика. Как правило, они занимаются всем комплексом работ – от проектирования и до возведения самого дома. Если вы нуждаетесь только в услугах проектировщика, лучше поискать отдельного специалиста или обратиться в проектное бюро.

Найти готовый проект

Есть и типовые проекты, разработанные для свободного использования или выполненные ранее по индивидуальным заказам. Их можно скачать со специализированных сайтов. Вы можете воспользоваться одним из них и построить дом по чужому чертежу, не переплачивая за проектировку.

Однако готовый чертеж может не совпадать с вашими нуждами и потребует доработок. Кроме того, не будет гарантии, что созданный ранее проект рассчитывался под такой же тип грунта, что и на вашем участке. В случае несовпадения типа грунта будьте готовы к просадкам и трещинам, ведь вид фундамента должен выбираться в связи с характерными особенностями почвы.

Дом в стиле шале

В последнее время большой популярностью пользуются дома в альпийском стиле шале. Это дом, построенный с применением нескольких стеновых материалов. Первый этаж – это каменная постройка, а второй этаж представляет собой конструкцию из дерева.

При строительстве современных домов в стиле шале используются блоки из пенобетона или газобетона, а второй этаж возводится по каркасной технологии. Это намного экономичнее, чем строительство дома из камня и бревен. Блоки из газобетона прочные и вместе с тем легкие, поэтому для дома потребуется облегченный фундамент, на устройство которого не потребуется большого расхода средств и времени.

Помимо этого, у газобетонного блока есть дополнительные преимущества:

• эффективность утепления;
• высокое качество укладки.

Это дает возможность сэкономить на дополнительной теплоизоляции. Поэтому для первого этажа используются пенобетонные блоки, а второй этаж строится из легкого каркасного материала.

Этапы строительства

Возведение дома по канадскому методу начинается с правильного выбора участка для строительства. Он должен быть ровным, без больших ям и валунов. Даже приняв решение о строительстве канадского каркасного дома своим руками, проектирование лучше доверить профессионалам. Это послужит гарантией минимизации ошибок в процессе сборки и возведения дома.

Какой фундамент выбрать

Основой любого дома является фундамент. Тип фундамента определяют с учетом вида почв, на которых расположен участок для строительства, и близости залегания грунтовых вод.

Плюсом канадского каркасного дома является его незначительный вес, поэтому для возведения могут использоваться мелкозаглубленные ленточные, бетонные блочные или свайно-винтовые фундаменты.

Ленточный – один из самых распространенных видов фундаментов для каркасного дома. Бетонный блочный используется на подвижных видах почв, плита опускается и поднимается при сезонных расширениях грунтов. Свайный фундамент идеален в болотистых местностях, либо в районах с вечной мерзлотой, а также в случаях возведения небольших одноэтажных домов.

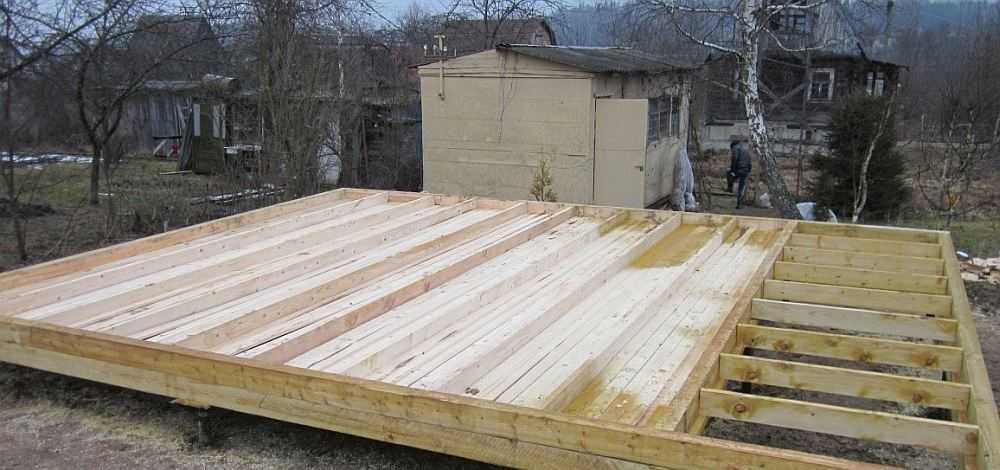

Особенности сборки пола

Следующим этапом после фундамента является укладка пола. Пол состоит из деревянных брусьев, связанных между собой и фундаментом, и половых лаг (доска 50х150 мм), верхняя часть которых выверена по горизонтали.

Дерево должно быть сухим, обработанным от воздействия огня и паразитов. К нижней части лаг прибивают брусья – основа чернового пола, на которые укладывается пароизоляционная пленка.

Между лагами укладывают слои утеплителя, сверху – доски, плиты ОСП или листы фанеры

Важно, чтобы пол был ровный, поскольку затем на него будут крепиться стойки каркаса и неровности в дальнейшем приведут к появлению перекосов всего здания

Возведение и утепление стен

Для каркасного дома по канадской технологии отдельно собирают каркас каждой стены, после чего его поднимают и устанавливают на нижнюю обвязку. Нижняя обвязка состоит из досок, которые фиксируются по всему периметру дома, они повторяют конструкцию стен перекрытия.

Каркас дома по этой технологии обычно состоит из СИП-панелей – они просты в монтаже и обладают высокой теплоэффективностью. Расстояние между стойками, как правило, кратно ширине утеплителя – 60 см. Сверху установленного каркаса делается верхняя обвязка, на которую устанавливаются стропила крыши либо межэтажное перекрытие и второй этаж.

После окончания сборки внешних стен приступают к установке внутренних. Внутри дома в местах межкомнатных перегородок устанавливают опорные брусья для балок потолка. Для потолочных балок применяется брус размером 5х15 см.

При возведении перегородок используют материалы меньшей плотности, поскольку нагрузка на перегородки минимальна. Основой для стен обычно выступают листы ОСП или влагостойкая фанера.

Особое внимание следует уделить утеплителю, поскольку от его качества и количества зависят расходы на отопление дома. Профессионалы рекомендуют использовать для этих целей минеральную вату, поскольку она обладает оптимальной теплоэффективностью, пожаробезопасностна и содержит незначительное вредных веществ

Кроме того, минеральная вата довольно экономична.

Снаружи стены отделывают различными материалами – кирпичом, виниловым сайдингом, керамогранитом и так далее. Тщательно герметизируют стыки между наружной обшивкой и местами установки оконных и дверных проемов. Между стенами дома и наружной обшивкой располагают дренажные отверстия для предотвращения накопления влаги.

Монтаж крыши

Стропильная система изготавливается из досок 5х10 см. Обрешетка выполняется из досок меньшего размера – толщиной 2,5 и длиной 10 см. По существующим нормам, уклон крыши может быть от 28 до 50 градусов. Для удобства стропила вначале собирают на земле, а уже потом поднимают на крышу.

Расстояние между стропилами составляет порядка 70 см. Конструкция собирается в виде буквы «Л» и устанавливается на верхнюю обвязку.

Кровельные материалы подбирают с учетом предпочтений и финансовых возможностей домовладельца – это может быть профнастил, гибкая черепица, шифер.

Достоинства каркасных домов

Каркасная технология строительства имеет большое количество плюсов, которые делают ее наиболее популярной среди других технологий возведения жилых домов.

• Низкая стоимость, в сравнении с другими технологиями строительства. Дома из кирпича, любого строительного камня, цельного или клееного бруса обойдется намного дороже. Низкая стоимость формируется за счет экономии на фундаменте. Поскольку в отличие от каменных домов, фундамент не нужен настолько массивный и глубокий. Совокупная стоимость основного материала из которого формируется квадратный метр конструкции также обойдется дешевле иных альтернативных вариантов.
• Быстрая скорость возведения здания. В среднем, от начала строительных работ до окончательного завершения коробки дома, вместе с кровлей и внешней отделкой фасада для дома 150 квадратных метров уходит 4-5 месяцев. Сроки возведения домов меньшей площади, возводятся еще быстрее.
• Подходит для любого типа грунта. За счет относительно малого веса, каркасные дома возможно монтировать даже на неустойчивых торфяных грунтах. В этом случае необходим правильный подбор фундамента.

каркасные дома возводятся быстрее

• Мобильность каркасного дома. Негабаритные дачные дома, бытовые хозяйственные постройки, размещенные на свайных и столбчатых фундаментах, возможно с использованием специальной техник переместить на другую территорию, без потери прочности и конструктивной целостности строения.
• Свобода перепланировки. Внутри каркасного дома нет несущих стен, все строение является единым крепким конструктивом. А это означает, что нет никаких ограничений для внутренней планировки. Возможно реализовать любую дизайнерскую фантазию, без причинения вреда дому.

внутри каркасного дома

• Отсутствие усадки. Обусловлена, тем что при строительстве древесина используется не в качестве основного материала для стен, а в качестве скелета дома. При соблюдении технологии, древесина используется максимально сухая, с минимальной степенью влажности. Пустота самой стены заполняется не древесным материалами, которые подвержены усадке, а утеплителями. Такое свойство каркасного дома, позволяет приступать ко внутренней и внешней отделке, сразу после возведения коробки дома.
• Внутренне коммуникации. Ширина и пустотность стен позволяет внутри прятать сантехнические коммуникации и хорошо защищённую электропроводку, без особых трудозатрат. К коммуникациям в каркасной стене, значительно легче добраться для ее ремонта , нежели это сделать в стене каменного дома.

все коммуникации каркасного дома можно спрятать в стене

• Сейсмоустойчивость и ветроустойчивость. Конструкция каркасного дома, выдерживает землетрясения до 9 баллов, без повреждений. В связи с этим такие дома активно строят в сейсмически активных местностях. Смонтированный по технологии каркасник не боится сильных ветров и не продувается.
• Всесезонное строительство. Такой дом можно строить как зимой при отрицательных температурах так и летом. Единственные условия в которых следует прекратить любые строительные работы – это повышенная влажность и осадки. Поскольку основным материалом является хорошо впитывающая влагу древесина.
• Теплый дом. Технология каркасного строительства хорошо подходит для северных широт и активно используется в этих регионах. Что говорит о высокой тепло эффективности каркасных домов.

каркасные дома можно возводить зимой

Долговечность. При соблюдении технологии монтажа, конструктив дома сохраняется до 100 лет, но капитальный ремонт стен необходимо выполнять, в среднем, каждые 25 лет.

Экологическая безопасность и приятный микроклимат. Основной строительный материал дома – это натуральная древесина. Внутри дома всегда будет приятный запах свежего дерева. На экологичность дома может влиять материал, который будет выбран в качестве утеплителя для стен

Потому экологичности утеплителя следует уделит особое внимание.

Этап 2: возведение каркаса и междуэтажного перекрытия

Возведение каркаса при строительстве деревянного дома начинают с монтажа нижней обвязки. Размеры её поперечного сечения напрямую будут зависеть от типа фундамента. Для свай, установленных с большим шагом (3м и более) нижняя обвязка будет мощнее, чем для других вариантов. Нижняя обвязка поверх свайного фундамента, по сути, является ростверком.

Во всех случаях (в том числе при ленточном и плитном фундаменте) эта обвязка должна располагаться выше отметки грунта. Нижняя обвязка должна антисептироваться особенно тщательно. Кроме того, под её низ следует подложить гидроизоляцию из плотного полиэтилена, рубероида или другого рулонного изоляционного материала.

Возводить каркас можно двумя методами – собирая каждый элемент отдельно непосредственно в месте его проектного положения, или же собрать на горизонтальной поверхности каркас целой стены, затем поднять его «на попа» и установить на место. Второй вариант предпочтительнее, так как является более производительным. Особенно он удобен при варианте фундамента в виде утепленной шведской плиты – на момент сборки каркаса черновая поверхность пола первого этажа (верх плиты) представляет собой удобную площадку для сбора каркасов стен.

Возведение каркасного дома из заранее собранных каркасов стен.

Пространственная устойчивость каркаса обеспечивается либо щитами (каркасно-щитовая схема, характерная, в том числе, для SIP-панелей), либо накосо набиваемой во взаимно-обратном направлении доской. На этапе монтажа часто используют временные раскосы, устанавливаемые поверх каркаса. После зашивки щитами или диагональными досками одной из сторон будущей стены временные раскосы снимают.

Пример устройства временных раскосов.

В качестве щитов, как правило, применяют OSB (QSB) плиты толщиной 12мм. При зашивке доской её толщина лежит в пределах 18-25мм.
Шаг стоек (колонн) каркаса очень часто назначают равным 60см, что в случае каркасно-щитовой схемы вызывает недоумение. Размер OSB плиты составляет 125х250см, вследствие чего шаг в 60см формирует необходимость подрезок каждого щита на 5см по ширине или 10см по длине. При этом шаг в 62,5см будет полностью кратен ширине такого листа (2 шага) и длине (4 шага). При дощатой обшивке кратность в 60см проблем не создает.

Выбор обшивки щит/доска обычно происходит исходя из цен на эти материалы в регионе строительства. При равной цене предпочтение стоит отдать щитовому варианту, как более технологичному и быстровозводимому.

Каркасно-щитовая схема деревянного дома.

Пример обшивки каркаса доской под 45 градусов во взаимно-обратном направлении.

После возведения каркаса стен первого этажа и устройства верхней обвязки (пояса) начинают монтаж балок перекрытия.

Железобетонные перекрытия (как монолитные, так и сборные) в деревянных домах не применяют. От облегченных вариантов типа Terriva и тому подобных так же лучше отказаться. Древесина имеет сильно отличающиеся от остальных материалов показатели линейного расширения при перепаде температуры. Кроме того, древесины, как «живой» материал, немного изменяет свои размеры и при перепадах влажности. Сочетание в несущем каркасе разнородных материалов крайне не желательно.

Балки перекрытия обычно выполняют из доски 50х200мм или спаренных вдвое досках 50х150мм. Второй вариант предпочтительнее при условии спаривания досок зеркальным отображением годичных колец – такая балка будет стабильнее. Шаг балок зависит от перекрываемого пролета, размеров поперечного сечения и нагрузок. Обычно этот шаг лежит в пределах 60-100см.

Вариант монтажа деревянных балок перекрытия.

Перед возведением каркаса следующего этажа необходимо настелить половой настил поверх балок перекрытия. Для этого применяют шпунтованные половые доски или плитные материалы (OSB, фанера) в два слоя. Стыки второго слоя не должны совпадать со стыками первого. В случае применения половой доски до окончания строительства от загрязнения и повреждения её защищают листами ДВП или плотного картона.

Перекрытия в деревянных каркасных домах должны быть звукоизолированными. Желательно применять отделочные материалы с виброразвязкой. Например, ламинатное покрытие, укладываемое поверх подложки из пробкового дерева. В противном случае слышимость будет очень высокой, а пол будет представлять собой аналог барабана.

Пример устройства звукоизолированного перекрытия по деревянным балкам с виброразвязкой.

Герметичность контура

В каркасном доме лучше устанавливать энергосберегающие стеклопакеты.

Качественный каркасный дом держит хорошо тепло не только благодаря утеплителям, но и за счет герметичности оконных проемов, дверей и крыши. Именно качественная герметизация внутреннего пространства делает каркасный дом столь удобным для проживания. Правильно построенный дом долгое время держит тепло, поэтому отопительный котел можно отключать на пару суток, что означает дополнительную экономию на отоплении. Конечно, за качеством герметизации стен и перекрытий должны проследить исполнители, но застройщику ничто не помешает производить контроль самостоятельно.

Окна для каркасных домов следует выбирать со специальным покрытием, с инертным газом между стеклами и плотно прилегающими створками к рамам. А дверные блоки должны плотно прилегать к стенам, быть оснащены уплотнителями и доводчиками. Выполнение необходимых условий намного сократит потерю тепла и исключит сквозняки в доме. Именно герметичность повышает теплоизоляционные качества дома, что является изюминкой каркасного дома.

Принцип действия рекуператора-теплообменника для дома.

Но минус такой герметичности – отсутствие воздухообмена, то есть дом не дышит в отличие от бревенчатого. Поэтому строители при постройке каркасного дома используют различные методы принудительного воздухообмена. Для этого можно использовать специальные стеклопакеты, имеющие механизмы микропроветривания. Но в помещение будет проходить только определенный объем воздуха, что в большом доме просто неприемлемо, так как это способствует появлению неприятных запахов и сырости. Полностью задачу проветривания большого дома решают системы приточно-вытяжной вентиляции.

Небольшая деталь: система должна иметь рекуператор-теплообменник. Благодаря ему тепло в каркасных домах будет оставаться внутри, прогревая помещение. Помимо этого, в доме можно установить канальную систему кондиционирования. Она даст возможность наполнять помещение свежим воздухом и гонять его по замкнутому кругу.

Укладка фундамента под каркасный дом

Каркасный дом может быть самостоятельно возведен вами на плитном, свайном, столбчатом или ленточном фундаменте. Каждый имеет свои достоинства и недостатки, подходит для определенного типа грунта. Как определить, какой из них выбрать?

Анализ грунта на участке под строительство

Фундамент, подобранный в соответствии с особенностями грунта, – не просто надежная основа всего строения. Это еще и рациональное использование ваших денежных средств. Не всегда каркасному дому нужен дорогостоящий плитный или ленточный фундамент глубокого заложения.

Сделать правильный выбор поможет анализ земли, взятой со строительного участка. Что он поможет определить:

1. Глубину залегания грунтовых вод. Если они протекают близко к поверхности почвы, придется отказаться от устройства погреба.
2. Качественный состав земли (мелкий песок, гравий, глина и др.). Наилучший вариант для строительства –гравийный грунт, наихудший – мелкопесчаный.
3. Глубину промерзания грунта. Чем она больше, тем более трудоемкими и дорогостоящими будут работы по закладке фундамента.

Для исследования можно самому выкопать яму глубиной не менее полутора метров, взять пробы земли и отнести их в лабораторию. Менее трудоемкий вариант – приглашение инженеров-геологов непосредственно на строительную площадку.

Особенности ленточного фундамента

Ленточный фундамент представляет собой замкнутый контур из армированного бетона. Его прокладывают под несущими стенами дома по всей их длине.

Несмотря на трудоемкость и дороговизну укладки, ленточное основание является оптимальным вариантом для каркасного дома. Оно имеет большую несущую поверхность, позволяет обустроить подвал и выполнить строительные работы даже на пучинистом грунте.

Последовательность возведения ленточного фундамента:

1. Рытье траншеи и укладка песчаной подушки на ее дно.
2. Гидроизоляция стенок траншеи.
3. Монтаж деревянной опалубки.
4. Сборка и установка армирующей сетки.
5. Заливка опалубки бетоном и его уплотнение.

Высота ленточного фундамента должна быть минимум в 2 раза больше его ширины. При таких условиях в нем не возникает поперечная деформация.

Свайно-винтовой фундамент – простое и доступное основание для дома

Свайно-винтовой фундамент позволяет без опыта строительства возводить жилой дом на слабых и участках с неровным рельефом. Он становится надежной опорой для стен, так как сваи прочно цепляются за твердые породы ниже уровня промерзания грунта.

Винтовые сваи – металлические стержни, на заостренные концы которых приварены лопасти. Такая конструкция позволяет просто вкрутить их в землю, как сверло. Это можно сделать с помощью привлеченной специальной техники или вручную. Но в последнем случае понадобится не менее трех человек.

Укладка столбчатого фундамента

Столбчатое основание возводят только на стабильных грунтах с высокой несущей способностью.

Работы выполняют пошагово:

1. По выбранному периметру в земле бурят круглые скважины.
2. В них устанавливают связанный из арматуры металлический каркас.
3. Опускают в скважины опалубку из обсадных труб.
4. Обрезают надземные элементы по одному уровню.
5. Заливают скважины бетоном и уплотняют его.

Высота оголовков (надземная часть столбов) не должна быть меньше 400 мм. В противном случае древесная обшивка пола будет гнить от постоянного воздействия влаги.

Плитный фундамент – когда немалые вложения оправдывают себя

Плитный фундамент по праву считается самым дорогостоящим. Это связано с большой несущей площадью, которая является главным достоинством монолитного основания.

Построенный на такой плите дом защищен от перекосов, ведь даже при воздействии сил морозного пучения он двигается вместе с фундаментом.

Источник: waysi.ru

Канадская технология строительства каркасных домов: плюсы данной технологии + чертежи узлов и пошаговая инструкция

Существует много видов крыш (вальмовые, сводчатые, бубновые, шатровые и др.), но чаще всего при строительстве домов используют двускатную крышу. Возводится такая крыша довольно быстро и легко.

1. Сначала на перекрытие монтируется мауэрлат, к нему потом будет фиксироваться стропильная система. Для изготовления стропил обычно применяют доски, их ширина равняется 100 мм, а толщина 50 мм.
2. Монтаж стропил выполняется под углом 45 — 50 градусов. Изготавливать их можно на площадке или же прямо на крыше. Между собой сверху стропила соединяют обычными гвоздями (торцевое соединение). Чтобы обеспечить им лучшую жесткость необходимо отступить от верхнего соединения 700 мм и приколотить ригель, в результате стропила будут похожи на букву «А». На мауэрлат ставят нижние концы и крепко их фиксируют. Обязательно нужно делать выпуск примерно в 250 – 300 миллиметров.
3. В первую очередь монтируются крайние стропила, их размещают сзади и спереди дома. Посередине стропил необходимо выполнить прогон и укосины, это поможет обеспечить лучшую фиксацию и жесткость конструкции. Далее стропила устанавливают посередине здания и сверху приколачивают доску коньковую. Теперь осталось выполнить монтаж остальных стропил. Для обшивки фронтонов можно применить СИП панели.
4. Далее выполняется обрешетка. Для её создания потребуются доски шириной от 100 миллиметров, в толщину от 25 миллиметров. Доски фиксируют к стропилам, при этом выдерживается шаг 50 мм. Для их фиксации применяют обычные гвозди.

Схема устройства обрешетки

Как только обрешетка будет готова на неё укладывается рубероид, его можно настилать в один слой или в несколько, он обеспечит гидроизоляцию. Укладывать его необходимо по вертикали, при этом обязательно выдерживать нахлёст около 100 — 130мм. Для того чтобы прикрепить рубероид к обрешётке применяют небольшие гвоздики или степлер. Вот и всё, теперь осталось выбрать и уложить кровельный материал.

Каркасный дом возведенный по канадской технологии

Как вы сами смогли убедиться строительство каркасных домов, использую канадскую технологию — посильная задача даже для тех, кто не совсем силен в терминологии и практике их возведения. Однако на сооружении каркаса, строительство дома не заканчивается.

Предстоит еще огромный перечень работ, по внутренней и внешней отделки. Установка окон, дверей, подвод коммуникаций к дому, отделка фасадов — это лишь небольшой список того, что еще нужно сделать. Утешением же для вас должно являться то, что основной фронт работ уже выполнен. Построенный дом по канадской технологии будет радовать вас и ваших близких на протяжении многих лет.

Способы фиксации вертикальных стоек

При сборке конструкции каркасного дома применяют три способа соединения стоек и нижней обвязки:

1. С использованием уголков. Самый простой метод, который обычно используют начинающие строители. Кроме того, такой стык применяют для монтажа угловых опор. При фиксации встык для крепления используют усиленные стальные уголки и прочные саморезы.
2. Частичная вырубка. В балке нижней обвязки делают отверстие под заведение вертикальной стойки. Размер вырубки составляет порядка 30-50% от общей толщины балки нижней обвязки. Такой вариант сложнее в реализации, но надежнее – стыковка уменьшает подвижки каркаса и бруса при усыхании.
3. Соединение с вырубкой. Подготавливают выемку под размеры сечения вертикальной опоры. Метод задействуют для фиксации стоек посередине стены. Положение опор закрепляют укосинами.

Конструкция каркасного дома

Строительство дома по каркасной технологии во многом похоже на сборку конструктора. Что входит в этот «конструктор» и как его правильно собрать?

Основные узлы каркасного дома

От того, насколько грамотно рассчитаны и выполнены узлы каркасного дома, зависит его надежность и прочность. Если узлы каркаса соответствуют СНиП, то дом выдержит любую снеговую и ветровую нагрузку, прослужит много лет при надлежащей эксплуатации. Узлы делятся на конструктивные и вспомогательные.

• крепления обвязок;
• места врезки укосин;
• силовые элементы дверных и оконных проемов;
• узлы перекрытий;
• каркас кровли.

Каркасный дом собирается при помощи гвоздей, обвязка крепится к фундаменту анкерами. В местах соединения лаг, углах между стенами, дверных и оконных проемах необходимо точно придерживаться технологии, так как устранить недостатки после завершения строительства не всегда возможно.

Угол строения

Правильное соединение элементов обвязки и крепление угловых стоек важно для обеспечения прочности и предупреждения мостиков холода. Для нижней обвязки используют брус, соединенный «в полдерева»

Для фиксации стоек устанавливают укосины. При установке вертикальных стоек обязательно проверяют значения углов.

Фундамент

Технология каркасного дома позволяет использовать недорогой фундамент – мелкозаглубленный ленточный или столбчатый. Однако выбор типа и устройства фундамента зависит не только от проекта дома, но и от климатической зоны, уровня грунтовых вод, глубины промерзания, рельефа, типа грунта.

Пучинистые грунты расширяются и вспучиваются при промерзании, слабые — «сдвигаются» при сильном давлении. Перед началом строительства следует взять пробы грунта, чтобы выяснить, может ли он служить основанием для фундамента. Сыпучие грунты укрепляют или частично снимают.

Сооружение фундамента начинают с основания — площадку выравнивают, очищают от дерна, затем роют траншеи или готовят подушку из щебня, в зависимости от грунта.

Пучинистые грунты встречаются во всех регионах средней полосы России. Влага, находящаяся в почве, замерзает, грунт увеличивается в объеме и «выталкивает» опоры. В этом случае фундамент должен быть ниже уровня промерзания или располагаться ближе к поверхности — мелкозаглубленный тип.

Еще одна проблема — сезонность. Заливку бетона делают при плюсовой температуре, но строители работают и зимой, причем в это время клиентам обычно предлагаются скидки. Чтобы не зависеть от времени года, выбирают свайно-винтовой фундамент. В почву ввинчивают полые сваи и заливают полости бетоном. Достоинство способа в том, что воздух свободно циркулирует в цокольной части, это предохраняет дерево от гниения.

Если выбор пал на свайно-винтовой фундамент, рекомендуется делать пробное «ввинчивание», чтобы выяснить, где начинается твердый грунт, на какую глубину устанавливать сваи.

Плитный фундамент — надежный, но дорогостоящий, требующий больше времени, поэтому массово его не используют.

Виды каркаса: дерево или металл

Традиционно каркас делают из дерева: брус 100х100 мм и обрезная доска. Если планируется мансардный этаж, то для увеличения прочности конструкции толщина бруса увеличивается.

Использование каркаса из оцинкованного не подверженного коррозии металлического термопрофиля увеличивает срок эксплуатации дома. Перфорационные отверстия делают профиль легким, поэтому у строения малый вес, но каркасу не страшны гниение и пожары. Основная сложность в работе с термопрофилем — герметизация, если не соблюдены правила строительства, будут лишние теплопотери.

Крыша и кровельные материалы

Конструкция крыши проектируется с учетом снеговой и ветровой нагрузки, а выбор кровельных материалов зависит от бюджета заказчика, уклона кровли, допустимой нагрузки.

Основные виды крыш:

• двускатная;
• вальмовая;
• мансардная.

Популярные кровельные материалы:

• асбоцементный шифер;
• листовая сталь;
• металлочерепица;
• ондулин (битумный шифер).

Узлы верхней обвязки

К обустройству верхней обвязки приступают после монтажа угловых вертикальных стоек. При длине стен более шести метров предварительно устанавливают и промежуточные опоры.

При выполнении работ стоит придерживаться ряда правил:

• обвязку формируют из двух досок;
• ряды досок укладывают в шахматном порядке, чтобы стыки не пересекались;
• для крепления берут гвозди длиной 6 и более см;
• участки стыковки досок переносят на середину вертикальных стоек;
• концы досок фиксируют двумя гвоздями.

После монтажа обвязки устанавливают промежуточные стеновые стойки с учетом расположения окон и дверей.

Полезное: Каркасный дом с гаражом

Типовой пирог стены, используемые утеплители

Канадская технология строительства каркасных домов предполагает дешевизну квадратного метра и при этом очень низкую теплопроводность стен. Такой баланс цена-прочность-высокая теплоизоляция возможен при использовании в строительстве качественных конструктивных материалов и современных утеплителей. Типовой пирог стены каркасного дома следующий: внешняя облицовка, обшивка OSB-плитой, гидро-ветроизоляционная мембрана, утеплитель, слой пароизоляции, внутренняя обшивка OSB-плитой, внутренняя отделка. Очень важный элемент во всей этой схеме, это утеплитель, именно от его качества и толщины слоя зависит, насколько долго дом сможет удерживать тепло внутри себя и сколько понадобится энергии на отопление. В классическом каркасном строительстве используют каменную вату на основе базальтового волокна или эковату.

пирог каркасного дома

1. Каменная вата, изготовленная из базальтового волокна. Очень низкий коэффициент теплопроводности, относительно дешевый, удобен при монтаже, дышит. Но имеет один недостаток – при несоблюдении технологии утепления или долгом воздействии влаги намокает и полностью теряет свои первоначальные теплоизоляционные свойства.
2. Утеплитель на основе целлюлозы, эковата, светло серого цвета, на 80% состоит из переработанной целлюлозы (бумаги), 12% из антисептика (борная кислота), 8% из антипиренов (бура). Все компоненты этого материала нетоксичны для организма. Эковата отлично сохраняет тепло в доме, не гниет, пропускает пар, способна долгое время противостоять открытому огню, дешевле базальтового волокна. Ее засыпают в полости или наносят методом напыления.

Монтаж стропильной системы

Важный этап строительства каркасного дома, как и по любой другой технологии – выбор типа и монтаж кровли. Каркасное строительство позиционируется, как быстрая стройка. Поэтому чаще всего выбирают обычную двухскатную конструкцию. При соблюдении всех норм строительства кровлю каркасного дома можно соорудить любой конфигурации и сложности, но это потребует больше времени.

Для хорошего схода снега уклон крыши должен быть более 28 градусов, но не должен превышать 50 градусов – на такую крышу в несколько раз увеличивается нагрузка ветра.

Контробрешетка крыши на каркасе домаИсточник goroddomov.ru

Для сооружения стропил берутся доски 20х5 см длиной 6 м. Из двух досок собирается первая пара стропил и устанавливается на край каркаса. Такая же пара устанавливается с противоположной стороны. Между двумя парами стропил с двух сторон натягиваются шнуры для контроля плоскости крыши. По ним выставляются остальные стропила.

Шаг между ними варьируется от 60 до 80 см в зависимости от выбора утеплителя. Для укрепления применяются деревянные ригеля сечением 20х5 см. Они скрепляют пару стропил наподобие буквы «А».

Видео описание

Как изготовить стропильную систему каркасного дома, показано в видеоматериале:

Характер обрешетки зависит от выбранного кровельного материала. Это может быть мягкая черепица, профнастил или металлическая черепица. Ограничением будет вес кровельного материала. Например, использование глиняной или клинкерной черепицы не рекомендуется – большой вес создаст дополнительную нагрузку на каркас дома.

Фото каркасных домов

Каркасный дом с балкономИсточник vash-remontik.ru

Каркасный дом с классической немецкой внешней отделкойИсточник lesstroy.net

Оригинальный каркасный дом с маленьким уклоном крышиИсточник all-companies.ru

Каркасный дом с верандой и ломаной крышейИсточник kraust.ru

Двухэтажный каркасный дом заводской сборкиИсточник mebel-go.ru

Возведение каркасного дома в зимний периодИсточник pinterest.ca

Каркасный дом с 4-скатной комбинированной крышейИсточник cdd.su

Заключение

Каркасный дом – технология, которая только набирает популярность в отечественном домостроении. Малые сроки возведения и экономия средств являются существенными преимуществами перед другими способами постройки. Но технология постройки каркасного дома потребует неукоснительного соблюдения всех технологических процессов и этапов строительства, что позволит оценить его достоинства в полной мере.

Этапы строительства

Возведение дома по канадскому методу начинается с правильного выбора участка для строительства. Он должен быть ровным, без больших ям и валунов. Даже приняв решение о строительстве канадского каркасного дома своим руками, проектирование лучше доверить профессионалам. Это послужит гарантией минимизации ошибок в процессе сборки и возведения дома.

Какой фундамент выбрать

Основой любого дома является фундамент. Тип фундамента определяют с учетом вида почв, на которых расположен участок для строительства, и близости залегания грунтовых вод.

Плюсом канадского каркасного дома является его незначительный вес, поэтому для возведения могут использоваться мелкозаглубленные ленточные, бетонные блочные или свайно-винтовые фундаменты.

Ленточный – один из самых распространенных видов фундаментов для каркасного дома. Бетонный блочный используется на подвижных видах почв, плита опускается и поднимается при сезонных расширениях грунтов. Свайный фундамент идеален в болотистых местностях, либо в районах с вечной мерзлотой, а также в случаях возведения небольших одноэтажных домов.

Особенности сборки пола

Следующим этапом после фундамента является укладка пола. Пол состоит из деревянных брусьев, связанных между собой и фундаментом, и половых лаг (доска 50х150 мм), верхняя часть которых выверена по горизонтали.

Дерево должно быть сухим, обработанным от воздействия огня и паразитов. К нижней части лаг прибивают брусья – основа чернового пола, на которые укладывается пароизоляционная пленка.

Между лагами укладывают слои утеплителя, сверху – доски, плиты ОСП или листы фанеры

Важно, чтобы пол был ровный, поскольку затем на него будут крепиться стойки каркаса и неровности в дальнейшем приведут к появлению перекосов всего здания

Возведение и утепление стен

Для каркасного дома по канадской технологии отдельно собирают каркас каждой стены, после чего его поднимают и устанавливают на нижнюю обвязку. Нижняя обвязка состоит из досок, которые фиксируются по всему периметру дома, они повторяют конструкцию стен перекрытия.

Каркас дома по этой технологии обычно состоит из СИП-панелей – они просты в монтаже и обладают высокой теплоэффективностью. Расстояние между стойками, как правило, кратно ширине утеплителя – 60 см. Сверху установленного каркаса делается верхняя обвязка, на которую устанавливаются стропила крыши либо межэтажное перекрытие и второй этаж.

После окончания сборки внешних стен приступают к установке внутренних. Внутри дома в местах межкомнатных перегородок устанавливают опорные брусья для балок потолка. Для потолочных балок применяется брус размером 5х15 см.

При возведении перегородок используют материалы меньшей плотности, поскольку нагрузка на перегородки минимальна. Основой для стен обычно выступают листы ОСП или влагостойкая фанера.

Особое внимание следует уделить утеплителю, поскольку от его качества и количества зависят расходы на отопление дома. Профессионалы рекомендуют использовать для этих целей минеральную вату, поскольку она обладает оптимальной теплоэффективностью, пожаробезопасностна и содержит незначительное вредных веществ. Кроме того, минеральная вата довольно экономична

Кроме того, минеральная вата довольно экономична.

Снаружи стены отделывают различными материалами – кирпичом, виниловым сайдингом, керамогранитом и так далее. Тщательно герметизируют стыки между наружной обшивкой и местами установки оконных и дверных проемов. Между стенами дома и наружной обшивкой располагают дренажные отверстия для предотвращения накопления влаги.

Монтаж крыши

Стропильная система изготавливается из досок 5х10 см. Обрешетка выполняется из досок меньшего размера – толщиной 2,5 и длиной 10 см. По существующим нормам, уклон крыши может быть от 28 до 50 градусов. Для удобства стропила вначале собирают на земле, а уже потом поднимают на крышу.

Популярные статьи Что такое умный дом: принцип работы и устройство + создание проекта и советы по сборке

Расстояние между стропилами составляет порядка 70 см. Конструкция собирается в виде буквы «Л» и устанавливается на верхнюю обвязку.

Кровельные материалы подбирают с учетом предпочтений и финансовых возможностей домовладельца – это может быть профнастил, гибкая черепица, шифер.

Этапы строительства своими руками

Установка СИП панелей

Инструкция по сооружению каркасных канадских домов проста. Это одно из несомненных преимуществ метода.

1. Начинают строительство с сооружения фундамента. Свайный позволяет продолжить стройку сразу после установки. Если возводят столбчатый или ленточный, нужно ждать до 3 недель, пока не схватится бетон.
2. На фундамент закрепляют нижнюю обвязку из бруса. Настилают черновой пол на лагах или грунте.
3. Собирают каркас стены. Оконные и дверные проемы монтируют сразу же.
4. Конструкции устанавливают по очереди, закрепляя в нижнюю раму, усиливают укосинами и соединяют между собой.
5. Выполняют верхнюю обвязку и ставят перекрытие. Затем сооружают 2 этаж или устанавливают стропильную систему для крыши. Монтируют внутренние перегородки.
6. Обшивают стены панелями и настилают кровлю. Здесь очередность не важна.
7. Устанавливают окна и двери, заводят коммуникации.

После завершения строительства приступают к внутренней и внешней отделке.

История появления

Дома канадского типа зародились совсем не в Канаде, а в Европе, а затем в США. Несмотря на то что технология срубов, которые строят в России, была хорошо известна американцам у них не так таких морозов, чтобы строить тяжелые дома, требующие и тяжелых каменных фундаментов.

Учитывая, что к концу 19 века деревообрабатывающая промышленность в США развилась настолько, что изготовить брус не предоставлялось сложной задачей, а одноэтажная Америка, с прибытием эмигрантов расстраивалась стремительными темпами – каркасные дома начали расти, как грибы.

Они были дешевыми, быстро строились практически на любых почвах. Бедные эмигранты из Старого Света могли себе это позволить.

Это привело к тому, что 80 % малоэтажной Америки живет в каркасных домах. И бедные, и богатые. А каркасные дома могут быть и простыми и престижными.

Впоследствии эта технология строительства перекочевала и в Канаду. После Второй мировой войны возникла необходимость обеспечить вернувшихся солдат, эмигрантов, беженцев жильем. Каркасные дома – было самым простым решением.

Канадские строительные компании быстро сообразили, где можно заработать и разработали не только массу проектов домов, но и начали поставку готовых узлов для быстрой сборки дома. Отсюда и название – канадские домики.

Хотя в Советском Союзе такие дома всегда назывались – финскими, и поставлялись они из Финляндии.

Виды технологий для возведения каркасных домов

Каждая технология строительства каркасных домов обладает плюсами и минусами, на сегодня существует несколько методов этого домостроения.

Технология SIP из Канады

Если выбрать канадскую технологию SIP, то нужно помнить, что она предусматривает установку щитов небольшого размера. Главное, что они должны быть произведены исключительно в заводских условиях. В устройстве щитов нет ничего сложного, потому что берется простой лист пенопласта и его аккуратно оклеивают ОСП плитами. Щиты, изготовленные в заводских условиях, применяются для монтажа каркаса и перегородок.

Технология «Платформа»

В первую очередь следует рассказать о канадской технологии, которая еще называется системой «Платформа». Подобную технологию чаще всего применяют для строительства жилья на территории Канады и стран Евросоюза. Щиты могут собираться, как на месте монтажа каркаса, так и в производственных помещениях.

В первом варианте требуется провести дополнительное заполнение щитов с помощью утеплителя, а также обшить ГВЛ или OSB плитами. Прежде чем устанавливать щит создается специальная платформа, то есть укладываются лаги и OSB плиты. Каждый из щитов имеет пазы, с помощью которых их легко установить прямо на платформу.

В верхней части скрепление осуществляется путем обвязки. При выполнении монтажа не стоит забывать об утеплителе, который пригодится в процессе установки стен. После монтажа стен проводится установка кровли и коммуникаций, утепление стен, потолков и пола. Заключительным этапом в строительства является выполнение отделочных работ с внешней и внутренней стороны здания.

Немецкая технология

Если при строительстве дома используются исключительно готовые стеновые платформы, привезенные с завода, то такая технология называется немецкой. Это ее главная отличительная черта. Плюс каркасно-панельного дома заключается в том, что все коммуникации можно проложить внутри стен, что позволяет экономить полезную площадь.

Необходимо позаботиться о наличии грузоподъемной техники, причем доставка с ее помощью потребует дополнительных финансовых затрат и это, не считая установки плит. Щиты для монтажа стен могут быть скреплены таким же методом, как и все вышеуказанные строения.

Каркасно-щитовой дом имеет несколько минусов:

• не получится контролировать сборку щитов на производстве, если была нарушена технология изготовления, возможны пагубные последствия;
• приходится прибегать к грузоподъемному транспорту;
• сама конструкция отличается наименьшей надежностью, нежели каркасно-рамочные строения.

Если процесс сборки осуществляют квалифицированные специалистами, то у хозяина не будет возможности контролировать процесс монтажа. Рекомендуется отдать предпочтение строительной компании, которая работает по договору.

Дом фахверкового типа

На самом деле такой дом является каркасно-рамочным. Каркас самого строения состоит из клееных брусьев, имеющих сечение 15 см. Стойки каркаса образуют рамку, после чего ее нужно обшить плитным водостойким материалом и досками.

Внутреннее пространство заполняется утеплителем, весь процесс монтажа заканчивается установкой дверных проемов. Дом собирается прямо на месте стройки. Подобную технологию широко применяют по всему миру и, конечно же, на территории бывшего СССР.

Каждый каркасный дом, построенный в соответствии с данной технологией, отличается своим архитектурным оформлением. Данный метод строительства относят к числу наиболее удобных для самостоятельного возведения, то есть без привлечения специалистов со стороны. Все элементы каркаса доставляются на место в готовом виде, а легкость конструкций позволяет не привлекать тяжелую спецтехнику.

Если каркасный дом собирается производителем, то для него не характерно наличие большого количества архитектурных решений. Все обстоит иначе с каркасно-рамочным методом возведения жилых построек.

Каждый из указанных моментов следует учитывать в процессе проведения расчетов, необходимых для возведения дома.

Технология строительства каркасных домов значительно отличается от методов возведения конструкций из бревна или кирпича. Если же нет уверенности в своих силах, то разумнее всего обратиться к профессионалам, которые смогут сделать все на самом высшем уровне. Но даже в этом случае знания позволят вам контролировать процесс на всех этапах возведения. Главное, найти хорошую компанию, где работают квалифицированные строительные бригады.

Немного истории

Канадская технология, она же SIP, уже лет 50 применяется в странах Европы и Северной Америки, а потому там она проработана до мелочей. При этом в нашей стране такая технология до недавнего времени практически не изучалась, SIP-панели не исследовались в плане экологичности, пожаробезопасности, а потому о канадском домостроении ходит множество слухов и мифов, большая часть которых просто не соответствуют действительности. В основе канадского дома лежит каркас, и название именно «канадского» он получил из-за того, что разработка свода правил в России велась на основе норм жилищного строительства Канады. Хотя, на самом деле, дома по канадской технологии строились в нашей стране и раньше, только назывались они финскими.

Установка стропил

Выбор типа кровли и её правильный монтаж – один из ключевых этапов сооружения дома. В большинстве случаев при строительстве по каркасной технологии используется двухскатная крыша. В принципе, конфигурация кровли может быть любой, но монтаж сложных форм отличается более высокой ценой и занимает больше времени.

Популярные статьи Как выбрать проходной выключатель: устройство и назначение различных видов + маркировка

Минимальный уклон крыши, обеспечивающий легкий сход снега, составляет 28 градусов. При этом максимальный показатель составляет 50 градусов. Крыши такого типа испытывают повышенную ветровую нагрузку.

Стропила изготавливаются из 6-метровых досок 200х50 мм. Два первых стропила делают из пары досок, после чего их монтируют на край каркаса. Аналогичная конструкция устанавливается на другой стороне будущего дома. Между данными стропилами натягивают шнуры, которые помогают проверять плоскость крыши в процессе монтажа других стропил.

Шаг установки – 600-800 мм, в зависимости от размера утепляющего материала. Для скрепления двух стропил используют деревянные ригеля размером 200х50 мм, в результате чего получаются конструкции в виде буквы «А».

Особенности монтажа обрешетки определяются с учетом характеристик кровельного материала (профилированный лист, битумная черепица либо металлочерепица)

Специалисты берут во внимание вес материала. К примеру, применять клинкерную либо глиняную черепицу нежелательно, поскольку каркас здания будет испытывать серьезную нагрузку

Общие сведения

Достоинства канадских домов-каркасников

Большую популярность это строительство приобрело благодаря таким преимуществам:

• Малая стоимость строительных материалов и применяемого крепления.
• Малый строительный срок – выстраивание дома в целом от основания до кровли может занять от 1 до 4 недель, а после требуется производить инженерные коммуникации, выполняя отделку и завозя предметы мебели.
• Строительством каркасного дома можно заняться в любой сезон, вне зависимости от погодных условий и сезона.
• Не требуется применять тяжелую технику или специализированный транспорт при выстраивании дома.
• Каркасная технология дает возможность выстраивать сложные геометрические конструкции, можно без труда воплощать в жизнь любые дизайнерские решения, а также авторские идеи.
• Стеновой пирог получится крайне теплым, и тепловая изоляция всего дома прекрасная, причем не требуется переплачивать за внешний утеплительный слой.
• Высокая степень звуковой изоляции – шум не поступит в комнаты через внешние домовые стены с улицы или через перекрытия между этажей.
• Легкость всей домовой конструкции – не требуется массивное основание с огромной глубиной залегания.
• Огромный полет фантазии при внутренней и внешней облицовке, технология дает возможность применять все варианты отделки и разновидности облицовочных материалов.
• Электрическую проводку и остальные коммуникации можно скрывать в самих стенах.

Ниже представлено видео обычного каркасника в Америке.

Кровля

Крыши выполняются в разных вариантах, и на каркасниках можно встретить кровлю таких видов, как:

• Двускатная;
• Односкатная;
• Купольная;
• Плоская.

Первое, что необходимо сделать при монтаже кровли, это установить мауэрлат, к которому в дальнейшем будет монтироваться стропильная система. Для стропил подойдет доска с сечением 100х50 мм. Угол установки стропил должен быть 45-500. Сверху стропила между собой закрепляются при помощи гвоздей. Чтобы стропила были жестче, от верха отступаем 500 мм и забиваем ригель, в итоге у нас должна будет получиться конструкция в виде буквы «А».

Нижнюю сторону укладываем на мауэрлат и фиксируем. После того, как все стропила установлены, монтируем обрешетку. На нее устанавливается гидроизоляция, утеплитель и непосредственно сам кровельный материал: шифер, металлочерепица, профнастил, керамочерепица.

Преимущества и недостатки

Плюсы канадской технологии:

• Простой и быстрый монтаж – сооружение каркаса и обшивка СИП-панелями занимают минимум времени. У квалифицированной бригады на это уходит месяц.
• Возможность варьировать архитектуру здания – не исключены даже закругленные элементы, наподобие полубашенок или многоугольных эркеров.
• Постройка легкая, для нее нужен простой дешевый фундамент.
• Теплоизоляционные качества зависят от вида СИП-панели. Такой дом можно построить в южных регионах и на севере, где требования к утеплению очень высоки.
• Отделывать стены можно любыми материалами, но легкими.
• Срок эксплуатации дома составит от 30 до 50 лет. Однако это зависит от качества сборки и соответствия материалов климатическим условиям.

• Пожароопасность – дом на деревянном каркасе и с обшивкой на базе плит пенопласта такой же горючий, как деревянный дом. Если для каркаса использовались металлические профили, а утеплителем выступает минеральная вата, опасность меньше.
• Звукоизоляция – слабая сторона здания. Если дом строят в шумном районе, стоит установить дополнительную защиту от шума.
• Для обшивки чаще применяют СИП-панели на базе пенопластов и с подложкой из ДСП или OSB плит. Низкокачественные материалы выделяют вредные вещества. При выборе панелей необходимо проверить наличие сертификатов и разрешительной документации.

Особенности сборки

Канадская технология часто называется бескаркасной, поскольку для этой конструкции наличие каркаса – внешнего или внутреннего – вовсе не обязательно. Часто для соединения панелей используются шпонки или термовставки, которые создаются из тех же панелей SIP, только имеют меньшую толщину. Однако большинство строительных компаний предпочитают использовать традиционный способ строительства, а потому в основе каркаса дома лежит деревянный брус. Во-первых, такая конструкция получается долговечной. Во-вторых, наличие деревянного бруса позволяет своевременно провести ремонт, если он потребуется.

Канадская технология строительства домов предполагает, что несущие стены, перекрытия, крыша будут собраны из SIP-панелей, однако возможно их применение для сооружения внутренних перегородок. Очень часто панели используют и для обшивки силового каркаса. То есть получается, что в канадском доме тесно переплетаются элементы каркаса и панелей, поэтому очень часто и жилые объекты называют каркасно-панельными.

Заключение

Возводить каркасные дома по канадской технологии несложно. Каркасный дом своими руками можно соорудить за несколько месяцев. Подобная конструкция имеет большое количество достоинств. Основные плюсы канадских домов:

1. Низкая стоимость постройки.
2. Небольшой вес конструкций.
3. Теплозащита дома.
4. Возможность возвести конструкцию за несколько месяцев.

Минусы подобных построек:

1. Необходимость качественной вентиляции.
2. Горючесть постройки.
3. Понадобится постоянно бороться с грызунами.

Однако все эти проблемы можно с легкостью решить с помощью использования современных средств. Канадский дом — отличный выбор, в случае если есть желание соорудить собственное жилище при небольшом бюджете.

Еще статьи по этой теме:

Как сооружать щитовые дома своими руками?

Подведем итоги

Каркасный дом

Теперь основа вашего дома по канадской технологии уже готова. Как видите, сделать такой дом довольно быстро и просто, главное – это желание и следование инструкции. Но на этом строительства дома не закончено, вам многое еще придется сделать. Но все это уже по стандартной схеме, которая подходит для строительства любого дома.

Вам придется провести все коммуникации, поставить окна, двери, выполнить внутреннюю и внешнюю облицовку и т.д. Все же, основная работа выполнена, и вам остается только гордиться тем, сколько вы уже сделали. Такой дом, выполненный по канадской технологии, будет стоять долго!

Источник: inomix.ru

Какой каркас дома является идеально «правильным»

Вопрос о том, какой каркас заслуживает право называться «правильным», совсем непраздный. Каркасные дома становятся все популярнее у россиян. Но теплыми и комфортными они будут только в том случае, если их сооружать правильно, т.е. в соответствии с проверенной технологией. К сожалению, специалистам профессиональных строительных компаний часто приходится реанимировать неудачные каркасы, собранные горе-подрядчиками.

Несмотря на то, что знание технологических тонкостей – это обязанность строителей, будущие владельцы жилья тоже должны быть знакомы с ними. Имея представление о типовых узлах каркаса и требованиях к ним, можно легко проконтролировать качество выполняемой мастерами работы.

Технологии сооружений наиболее правильных каркасов

Технология строительства каркасных домов выбирается в каждом конкретном случае в соответствии со многими факторами. Это похоже на конструктор ЛЕГО, который дает возможность выполнять сооружение постройки по своему усмотрению. Существуют и разные способы сборки каркаса:

• Американский.
• Канадский.
• Скандинавский и пр.

Образцами «правильности» являются американская и скандинавская методики.

Не факт, конечно, что дом, основа которого возведена по не столь «правильным» технологиям, развалится. Но выгод от такого каркаса заказчик не получит – ни в отношении надежности конструкции, ни в отношении ее стоимости и трудозатрат.

Пальма первенства при сравнении способов сооружения каркасов всегда отдается американцам. Это объясняется тем, что большинство частных домов в Америке строятся именно по каркасной технологии. За несколько десятков лет ее применения были допущены все возможные ошибки, использованы все существующие варианты и сделаны все нужные выводы. Прижимистость американцев заставляла их экономить, а жесткий контроль строительной отрасли не позволял опуститься до халтуры.

В результате сформировалась универсальная схема, применение которой гарантирует 99,9% успеха. А заключается он в:

• Конструктивной надежности каркаса.
• Оптимальных трудозатратах на его сооружение.
• Хороших теплосберегающих свойствах будущего дома.
• Оптимизированном использовании материалов.

В Америке все возводимые каркасы мало отличаются друг от друга, они практически стандартизированы. А в Скандинавии существует множество их вариаций, здесь сооружают и классические американские остовы каркасников, и всевозможные гибридные версии. Специалисты считают, что скандинавский каркас – это некоторая модернизация «правильного» американского аналога.

Рассмотрим специфику этих двух технологий, проверенных временем.

Что отличает американский каркас

Каркас американского типа обеспечивает идеальное соотношение стоимость/результат, он функционален и надежен. Профессионалы считают его эталоном.

Специфические отличия этой каркасной схемы связаны с ее основными узлами:

1. Углы. Они могут реализоваться по-разному, но ни в одном из вариантов угловые стойки не выполняются из бруса.
2. Стойки для окон и дверей. Их делают из сплоченных досок, сдвоенных и даже строенных.
3. Усилитель над проемами («хидер»). Его роль играет доска, которую устанавливают на ребро.
4. Верхняя обвязка. Она является двойной и сооружается исключительно из доски.
5. Нижние и верхние обвязочные ряды, смонтированные внахлест. Делают это в ключевых точках, то есть в углах, там, где внутренние перегородки примыкают к фасадным стенам, и пр.

«Правильные» углы каркасника

В Америке существует несколько способов сооружения углов, многие из которых либо устарели, либо очень редко применяются. Поэтому каркасный дом для круглогодичного проживания у них чаще всего имеет углы двух типов:

• «Калифорнийский». Суть этой самой распространенной схемы состоит в образовании полочки внутри угла. Получают ее, прибивая к крайней стойке еще одной доску или полоску OSB. Эта полочка будет служить опорой для внутренней обшивки или других внутренних слоев пирога стенки.
• Закрытый. При его монтаже обустраивают дополнительную стойку, позволяющую сделать полку внутри угла. Это дает возможность повысить качество утепления, по сравнению с первым вариантом. Но утеплять можно будет только снаружи перед обшивкой каркаса.

Правильные стойки по бокам проемов

Заявление, что не сдвоенные стойки – это «неправильно», не выдерживает критики. И окошки, и двери отлично обойдутся одинарными. Почему же тогда американцы используют сплоченные доски? Чтобы обеспечить одну из характеристик хорошего каркаса – надежность.

Эти сдвоенные и даже строенные конструкции играют роль подпорки для лежащих на них элементов. В этом случае их края не будут висеть исключительно на гвоздях. А вот сплоченные доски, не несущие на себе нагрузку, бессмысленны.

Оконный «хидер»

На проемы приходится существенная нагрузка из-за перекрытий или стропильной системы. И всегда образуется ослабление стены в их районе. Все это требует наличия локальных усилений (headers). Сечение хидера выбирается в зависимости от совокупности действующих на него сил, а его края лежат на стойках или врезаются в них.

Только в том случае, когда нагрузка сверху незначительна, строители могут обойтись без усилителя проема. Но при этом они обязаны пояснить его отсутствие.

Двойная верхняя обвязка

Сдвоенная обвязка усиливает верхнюю часть стены на прогиб и, благодаря перехлесту рядов, обеспечивает цельность всего каркаса. Перехлесты обустраиваются:

1. В углах. Соединяют две смежные стены.
2. По центру стен. Соединяют участки одной стенки.
3. По перегородкам. Соединяют перегородки с наружной стеной.

Укосина в каркасе дома

Укосина не является обязательным компонентом американского каркаса. Это связано с тем, что в Америке для облицовки используют плиты OSB (ОСП). Они выполняют функцию множества укосин. Поэтому, отлично обеспечивают пространственную жесткость конструкции на сдвиг.

При отсутствии подобной обшивки укосина необходима, но ей тоже следует быть «правильной». То есть эта доска должна:

• Врезаться на ребро, чтобы лучше выполнять свои функции и не мешать утеплению.
• Устанавливаться под углом 45-60 градусов.
• Врезаться в обе обвязки.
• Иметь в узлах не менее 2-х точек крепежа.
• Врезаться во все стойки, по которым прокладывается.

«Правильный» скандинавский каркас

Каркасное домостроение представляет основной тип малоэтажного строительства в Скандинавии.

Считается, что такой тип конструкции обладает некоторыми преимуществами. Но известно также, что для его сооружения требуется применение чуть больших физических и умственных сил.

Если сравнивать две самые «правильные» методики, то можно выявить и сходство, и различия. Требования к углам и укосинам у них одинаковые. Но скандинавскую каркасную систему отличает:

1. Одинарная верхняя обвязка.
2. Ригель, который непременно врезают в стойки.
3. Одинарные оконные и дверные стойки.

Основное из перечисленных отличий — врезанный ригель, который представляет собой мощный силовой элемент. Он отлично выполняет функции и американских хидеров, и сплоченных обвязок.

Поскольку в Скандинавии холодно, а энергоносители дорогие, ее жители трепетно относятся к энергосбережению. Отсюда – упор на любую возможную минимизацию мостиков холода. А сдвоенные обвязки и стойки как раз и являются таковыми. Поэтому их отсутствие называют главным достоинством скандинавской технологии сооружения каркасов. Недостатками же считают:

• Несколько большую сложность. Например, необходимость делать пропилы для ригеля на всех стойках.
• Необходимость индивидуального подхода. Так, может появиться потребность использования сдвоенных стоек, если проемы большие. А на фронтонных стенах одноэтажных домов можно будет не применять ригель.

В качестве резюме можно сказать следующее:

• Важным отличием «правильного» каркаса является применение качественного сухого пиломатериала и не использование бруса в стенах.
• Существует множество «полуправильных» схем каркасной сборки. В них обычно присутствуют решения, типичные для скандинавско-американских технологий, но есть и отличия. В отношении конструктивной надежности к ним, как правило, нет претензий. А платить ли за желание строителей «что-то улучшить» или за некую «фирменную фишку» решает сам заказчик.
• Имея представление о том, что такое «правильный» каркас, вы не ошибетесь с выбором подрядчика для возведения каркасного дома.

Желая жить в уютном и надежном каркаснике, обращайтесь к ООО «АртСтрой». Мы – строительная компания, которой за 9 лет доверили строительство жилья более 550 семей. Звоните.

Источник: art-doma.ru

Виды каркасных домов: проекты, технологии строительства

Строение на основе жёсткого деревянного или металлического каркаса, называют каркасным домом. Он устанавливается на предварительно подготовленное основание, обшивается специальными панелями и утепляется. После возведения крыши строение готово к отделочным работам и проживанию. Способ строительства, во-первых, бюджетный, во-вторых, достаточно быстрый — это разумеется, по сравнению с другими технологиями возведения сооружений данного типа.

Основной процесс постройки строения каркасного типа, можно сравнить с игрой в детский конструктор. Элементы здания производятся на заводе, после чего доставляются на объект. Для сборки каркасника не требуется специального оборудования или техники – все мероприятия можно выполнить своими руками за считанные недели. Как обычный конструктор, только для взрослых.

В настоящее время используются различные технологии каркасного строительства, отличающиеся друг от друга преимущественно используемыми материалами.

Суть метода

Суть представленной технологии в том, что дом сооружен поэтажно, вследствие этого можно сказать, что технология очень проста и абсолютно любая строительная компания сможет без проблем с этим справиться. На любой строительной базе есть следующие материалы: лаги, теплоизолятор, материал для отделки и все, что нужно для монтажа каркасного дома.

Конечно, вариантов таких строений много, но выделяются более знаменитые системы. Это каркас со сквозными стойками и платформенный.

Частный застройщик, как правило, использует малую численность рабочих, и поэтому для него будет более комфортна платформенная система. Она представляет собой поэтажную позицию строительства. При монтаже каркасного дома в первую очередь происходит сборка перекрытия пола, которое позже будут использовать для основания стен.

Потом делают перекрытие, которое будет служить полом для второго этажа. После того, как установлены стены, обязательно надо возвести кровлю и утеплить стены. Также установить окна, двери. Внутренняя и внешняя отделка, как правило, делается в самом конце. Для небольших дачных каркасных домов данная система подходит отлично.

В этой технологии весомую роль играет сэндвич-панель SIP. В строительстве SIP-панель демонстрирует цельное трехслойное сооружение, которое произведено из двух плит OSB-3, а между этими плитами встроен слой теплоизолятора.

Что входит в базовую комплектацию проекта

Стандартной постройкой принято считать дома с размером 6х8 м. Разные поставщики предлагают как стандартные проекты, так и индивидуальные, учитывающие пожелания заказчика. Но, несмотря на все отличия в архитектуре и дизайне, есть понятие базовой комплектации. В неё входят:

• Полы – лаги, перекрытия, пароизоляционная плёнка, половые доски (черновые и чистовые).
• Стены – несущий брус, панели для стен, утеплитель, материалы для чистовой отделки, декоративные элементы.
• Межэтажные перекрытия – лаги перекрытия для пола второго этажа, пароизоляционная плёнка, половые доски (черновые и чистовые).
• Окна и двери с наличниками и откосами.
• Крыша – стропила, обрешётка, кровельный материал (обычно металлочерепица), утеплитель, ветро-влагозащитная плёнка, материалы для чистовой отделки.

Грамотно проведенные геологические изыскания это залог качественного фундамента по минимально возможной цене Источник smrte.ru
Если предполагается постройка дома выше, чем один этаж, такую работу лучше доверить специалистам, неправильный выбор может принести серьёзные разочарования в будущем.

Достоинства каркасных домов

У строительства с помощью каркаса есть большое количество предпочтений. Маленькие размеры и вес присутствуют у всех частей каркаса, поэтому в строительстве не потребуется тяжелое оборудование для подъема. К тому же леса нужны будут только при облицовке фасада. Не требуется также делать специальные лестницы. А уже после сборки перекрытия можно сделать лестницу на второй этаж.

Чтобы она раньше времени не износилась, ее отделку лучше всего завершить по окончании стройки.

Для строительства каркаса жилого или дачного каркасного дома в основном рекомендуют использовать брус с размерами 100х100 мм и бревна 12-14 см, обрезную доску сечением 50х100 (150), 25х100 (150) мм и закладной брус. Сырость дерева должна быть не больше 15 %.

Перекрытие

Потолочные балки крепятся к верхней обвязке методом врубки или на металлические уголки. Врубка не должна превышать 50% от толщины бруса верхней обвязки. Сечение и шаг балок зависит от назначения второго этажа.

• Если предполагается наличие мансарды или полноценного жилого этажа, то возведение перекрытия аналогично полу первого этажа.
• Если наверху будет только чердак, то балки берутся меньшего сечения.

Для удобства работы на перекрытие настилается черновой пол из доски 10х2,5 см. Это облегчит перемещения и сделает работу более безопасной.

Если дом предполагает одноэтажную конструкцию, то верхние балки монтируются с 30 сантиметровым выпуском за стены каркаса. Это делается для крепления стропил.

Крепление балок Источник goroddomov.ru

Каркас для дома металлический

Есть еще один вид каркасных домов. Это каркас из металла. Несмотря на его популярность, не все спешат использовать эту технологию, так как хотят сначала оценить все достоинства и недостатки, тем более что именно в России какой вид домостроительства стали использовать совсем недавно. Изначально она использовалась в строительстве промышленных объектов и складов, а потом ее стали развивать и при возведении жилых домов. Вот так и начала потихоньку развиваться эта технология.

Каркас из металла собирается совсем не сложно. Часто используют стальные конструкции, и при этом все элементы соединяют между собой благодаря саморезам. После этих процедур необходимо обшить каркас с двух сторон листовыми материалами. Внутрь обязательным образом должен быть заложен утеплитель. Такая технология применяется в основном только для высоты двухэтажного дома.

Крепежные элементы

При строительстве сборного дома для соединения элементов каркаса используют гвозди и профилированные металлические крепления:

1. Крепежные уголки. Их устанавливают в местах угловых соединений: обвязка пола, вертикальные балки, углы стен, стропила крыши. Уголки отличаются по размерам, типу, конструкции. Изделия с дополнительными ребрами жесткости выдерживают нагрузки на изгиб.
2. Крепежные пластины. Применяются для стыковых соединений. Пластины накладывают с двух сторон соединяемых плит, а потом закрепляют болтами и гвоздями. Такие крепежи выдерживают высокие нагрузки на растяжение.
3. Держатели балок. Их используют при монтаже пола, чердачных перекрытий. Держатель фиксирует балку на стене или другой конструкции, предотвращая ее смещение. Выдерживает значительные нагрузки на растяжение.
4. Опора балки (башмак). Предназначена для установки балок на стене или колонне. Бывают опоры для открытой установки или под отделку, право/левосторонние или универсальные.
5. Башмак несущей стойки или колонны. Элемент устанавливается в фундаменте, обладает высокой несущей способностью.
6. Монтажные профили. Нужны для установки обрешетки, монтажа листовой обшивки.

Крепежные элементы надежно фиксируют каркас, придавая ему жесткость.

Каркасное домостроение по немецкой технологии

Принцип немецкой технологии такой же, как в способе «платформа», но есть некоторые отличие. Стеновые панели сделаны в заводском стиле. Отделка стен, установка окон и материал для теплоизоляции также производится таким же методом, но может понадобиться тяжелая техника. Можно совершенно не переживать, ведь качество сборки отличное, но минус в том, что цена довольно высокая.

Самое главное – следить за тем, чтобы строители после поднятия стен закрыли крышу, потому что в панели может попасть влага из-за осадков, а это совершенно не нужно. Поэтому необходимо заранее обо всем побеспокоиться.

Двойная верхняя обвязка

Двойная верхняя обвязка из доски, также отличительная особенность американского каркаса

Двойная верхняя обвязка

Сдвоенная обвязка опять же дает усиление по верху стены на прогиб от нагрузки сверху – нагрузка от перекрытия, стропил и т. п. Кроме того, обратите внимание на перехлесты второго ряда обвязки.

1. Перехлест в углу – связываем вместе две перпендикулярных стены.
2. Перехлест по центру – связываем вместе 2 участка одной стены.
3. Перехлест по перегородке – связываем вместе перегородку с наружной стеной.

Таким образом, сдвоенная обвязка выполняет и вторую задачу – обеспечение цельности всей конструкции стен.

В отечественном исполнении часто можно встретить верхнюю обвязку из бруса. И это, опять же, не самое лучшее решение. Во-первых, по толщине брус больше, чем сдвоенная обвязка. Да, на прогиб это может и лучше, но не факт, что это нужно, а вот мостик холода вверху стены будет значительнее. Ну и реализовать вот этот вот перехлест для обеспечения цельности всей конструкции – сложнее.

Поэтому возвращаемся снова к тому, что зачем делать сложно, если можно сделать проще и надежнее?

Правильная укосина в каркасном доме

Еще один краеугольный камень. Наверняка вам встречались фразы “укосины сделаны неправильно”. Давайте поговорим об этом. Во-первых, что такое укосина? Это диагональный элемент в стене, благодаря которому обеспечивается пространственная жесткость на сдвиг в боковой плоскости.

Потому что благодаря укосине появляется система треугольных конструкций, а треугольник – самая устойчивая геометрическая фигура.

Итак, когда говорят про правильную укосину, то обычно речь идет про такой вариант:

Почему именно такая укосина называется “правильной” и на что следует обратить внимание?

1. Такая укосина устанавливается с углом от 45 до 60 гр – это самый устойчивый треугольник. Конечно, угол может быть и другим, но именно такой диапазон – лучше всего.
2. Укосина врезается в верхнюю и нижнюю обвязку, а не просто упирается в стойку – это достаточно важный момент, таким образом мы связываем конструкцию воедино.
3. Укосина врезается в каждую стойку на своем пути.
4. На каждый узел – примыкание к обвязке или стойке, должно быть не менее двух точек крепежа. Так как одна точка даст “шарнир” с определенной степенью свободы.
5. Укосина врезается на ребро – так она лучше работает в конструкции и меньше мешает утеплению.

А вот пример самой “неправильной” укосины. Но тем не менее, встречается сплошь и рядом.

Это просто доска, воткнутая в первый проем каркаса. Что же в ней такого “неправильного”, ведь формально это тоже треугольник?

1. Во-первых – очень маленький угол наклона.
2. Во-вторых, в такой плоскости доска укосины работает хуже всего.
3. В-третьих, зафиксировать к стене такую укосину сложно.
4. В-четвертых, обратите внимание на то, что в местах примыкания к каркасу образуются крайне неудобные для утепления полости. Даже если аккуратно подрежут укосину и щели на торце не будет, от острого угла никуда не деться, а качественно утеплить такой угол – непростая задача, поэтому скорее всего это будет сделано кое-как.

Еще один пример, также распространенный. Это укосина, врезанная в стойки, но не врезанная в обвязки.

Укосина не врезана в обвязки

Такой вариант уже намного лучше, чем предыдущий, но, тем не менее, такая укосина будет работать хуже, чем врезанная в обвязки, а работы ведь – на 5 минут больше. А если к тому же она будет зафиксирована к каждой стойке всего по одному гвоздю, то эффект от нее тоже будет сведен к минимуму.

Варианты всяких маленьких неполноценных “укосиков и подкосиков”, которые не доходят от верхней обвязки до нижней, даже не будем рассматривать.

Формально, даже самая кривая укосина хоть какой-то вклад да вносит. Но еще раз: зачем делать по-своему, если хорошее решение уже есть?

На этом закончим с американским каркасом и перейдем к скандинавскому.

Преимущества немецкой каркасной технологии

Основным достоинством данной технологии является высокое качество сборки. Но нужно признать, что и цена также гораздо выше. При возведении стен дома из панелей, изготовленных в заводских условиях, можно быть полностью уверенным в точности соблюдения данной технологии.

Во всех видах каркасных домов все элементы сборной конструкции имеют унифицированные, стандартные размеры, что позволяет выполнять отделочные работы таких объектов любыми материалами. При этом застройщики не тратят время на подготовку внутренних и внешних поверхностей, поскольку все стены, потолки и полы ровные. Кроме того, отсутствуют кривые оконные и дверные проемы.

Обустройство обшивки снаружи

Крепление облицовочного материала к каркасу дома производится по определенным правилам. Они следующие:

• Требуется обустройство температурного зазора в 3-5 миллиметров между плитами;
• Стыки должны располагаться по середине каркасной стойки;
• В качестве крепежа используют саморезы, имеющие длину в 55-70 сантиметров. В элементы каркаса они должны входить как минимум на 4 см;
• Требуется отступ в 1 см от края плит;
• Крепление листов либо плит производится с отступом в 15 см по краям, в 30 см по центру.

Поскольку предстоит работа с колоссальным кол-вом крепежа, рекомендуется использовать надежный электроинструмент.

Защита от ветра и влаги

Схема стены для каркасного дома требует обязательной защиты утеплителя от влаги. Только так он сможет выполнять свою функцию без ухудшения характеристик.

С внешней стороны стен каркасного дома для этого используются супердиффузионные мембраны. Их строение позволяет уводить пар от теплоизоляционного материала и не давать попадать влаге снаружи здания. Низкие показатели воздухопроницаемости позволяют осуществлять материалу функцию защиты от ветра.

Стоит заметить, что подобные мембраны не являются пароизоляцией, а представляют собой паропроницаемый гидроизоляционный материал. Учитывайте, что пароизоляция полностью не дает проходить пару через себя.

Монтаж осуществляется при помощи строительного степлера на обшивку. Укладка производится внахлест 10-15 сантиметров. После чего швы проклеивают специальным скотчем.

Утеплитель

Состав стены для каркасного дома подразумевает обязательное использование утеплителя. Он позволяет не только создать в доме оптимальный микроклимат, а также снизить расход энергии на обогрев здания за счет низких показателей проводимости тепла.

Наиболее популярным утеплителем для каркасных домов является минвата. Материал позволяет сберегать тепло, обеспечивать изоляцию от шума, устойчив к воздействию влаги. Рекомендуется использовать минвату плотностью в 30-50 кг на кубический метр. Работая с минераловатными плитами следует использовать средства индивидуальной защиты.

Еще лучшие характеристики имеет эковата, представляющая собой материал на основе целлюлозы с особой пропиткой. Материал не боится влаги, экологичен и огнеустойчив. С его помощью заполняются любые пустоты, однако для проведения работ по монтажу требуется привлекать специалистов.

Пенопласт является влагоустойчивым и экономным материалом, не выделяющим вредных веществ и не имеющим усадки. Но существенными недостатками является его хрупкость и горение, что не позволяет его использовать в каркасном домостроении. Куда лучше использовать экструдированный пенополистирол, имеющий улучшенные характеристики по сравнению со своим «собратом».

Монтаж утеплителя любого вида между стойками каркаса должен осуществляться плотно и без зазоров.

Пароизоляция

Пароизоляция стен каркасного дома нужна для защиты утеплителя от проникновения пара из жилого помещения. Для этих целей чаще всего используется очень плотная (как минимум двести микрон) пленка из полиэтилена. Закрепление производится степлером на каркасе здания.

Пароизоляцию требуется укладывать герметично. Необходимо с особой тщательностью проклеить каждый стык и места проведения коммуникаций.

Каркасное строительство: вопросы и обстоятельства

Многие домостроители не хотят пользоваться таким методом строительства. Несомненно, это быстрый и выгодный способ, который не требует много времени, но все равно всегда найдутся минусы.

Производители материалов убеждают, что они безопасны и имеют сертификаты, но людям свойственно бояться. Их можно понять, ведь плохая изоляция — это огромный минус. Есть вариант использовать звукоизоляционные материалы, а это дополнительные деньги, но проблемы в таком случае исчезнут.

Также существует страх возникновения пожара. Как и коттеджи из бревна, панельно-каркасные также нуждаются в защитных мерах.

И наконец, последняя претензия. Есть такие заказчики, которые считают, что такие дома совсем ненадежные. Хотя архитекторы уверены, что опасения совершенно напрасны. Каркасные дома могут простоять очень долго. Около 80 лет. Это довольно долго. В разных странах можно увидеть шикарные здания, которые построены с помощью этой технологии.

Стоят такие здания уже больше 50 лет.

Надежное основание — фундамент

Срок службы и прочность любого дома в значительной мере зависит от характеристик его фундамента. Каркасное строительство предполагает использование ленточного мелкозаглубленного или свайно-винтового фундамента.

Первый вариант требует выполнения земляных работ, установки опалубки и применения армирующего каркаса. Далее заливается бетон в один либо несколько слоев. Со временем проводится демонтаж опалубки (набор прочности обычно занимает около 1 месяца). Затем укладываются материалы для гидроизоляции и монтируется нижняя обвязка.

Более доступным является свайный фундамент. Свая — это толстая труба из металла, один из концов которой оснащен специальной лопастью. Для закручивания свай применяется спецтехника. Иногда могут использоваться также забивные сваи. Часть отечественных потребителей негативно относятся к данной технологии монтажа фундамента.

Но выполнение всех работ в соответствии с технологией позволяет соорудить действительно надёжное основание для дома.

Отечественные типовые планы каркасных домов: возможности экономии

В России тоже используют такой метод. Например, на заводе в Переяславле-Залесском выпускаются каркасно-деревянные одноэтажные и двухэтажные каркасные дома. Отделка может быть как наружная, так и внутренняя. Размеры изделий позволяют транспортировку на разные расстояния любым способом. В Ленинградской области также предлагают достаточно много вариантов строений.

Это также одноэтажные и двухэтажные дома. Их площадь составляет от 67 до 200 кв. м.

Сколько стоит каркасный дом? Стоимость строений разная. Если не учитывать фундамент, то цена будет колебаться от 720 тыс. руб. до 1,5 млн руб.

Можно сделать вывод, что каркасное строительство считается очень выгодным и более экономичным видом для загородных домов.

Эксперты считают, что готовый дом каркасного вида – это самый отличный вариант. Но все равно перед принятием какого-либо решения очень важно учитывать все нюансы. Например, надо обращать внимание на конечную стоимость готового дома, чтобы это не привело к дополнительным финансовым тратам. Прежде всего необходимо следить за тем, чтобы материалы для строительства были экологические, и понять, насколько энергоэффективны конструкции. Также надо думать о материальной стороне вопроса.

Дом должен быть максимально готов к проживанию, чтобы не было затрат и, главное, чтобы было много места для дополнительных пристроек, если они понадобятся.

Можно ли вносить изменения в уже готовые проекты

Очень часто заказчиков не устраивают типовые проекты, и они хотят внести в них определённые изменения. Все организации, которые разрабатывают проекты, могут это сделать. Вопрос только в том, сделают ли они это бесплатно.

Бывает, что изменения будущему владельцу дома кажутся несущественными, и их можно осуществить нажатием двух-трёх клавиш, дальше всё сделает программа. На практике может выясниться, что для осуществления задуманного необходимо сделать новый проект.

Например, пересчитать материал для утепления или изменить назначение помещений проектировщик согласится бесплатно. Добавить веранду или крыльцо от другого проекта, убрать дверь или окно – в большинстве случаев, но, не всегда. Если потребуется изменение размеров дома – вряд ли. Для этого потребуется пересчитать размеры всех несущих конструкций, перекрытий, фундамента, фасада. Правда, такие случаи довольно редки, любой каталог проектов каркасных домов позволяет каждому подобрать либо типовой проект, либо с небольшими изменениями адаптировать его под себя.

Опорно-брусовые дома фахверк

Еще один вид каркасных домов – фахверк. В данной технологии несущей конструкцией служит жесткий каркас из вертикальных стоек, деревянных балок, диагональных раскосов и горизонтальных ригелей. Эту технологию можно назвать очень прочной, так как используется только качественная древесина и другие материалы.

Также чтобы сберечь конструкции из дерева от гниения, необходимо позаботится о том, чтобы первый этаж дома состоял из камня. А для того, чтобы защитить дерево от пожаров и осадков, советуют покрыть конструкцию натуральными маслами. Это один из весомых критериев.

Фахверк – очень популярный вид каркасных домов. Обычно жесткий каркас состоит из металлических стоек или деревянных. Но в связи с пожарной безопасностью рекомендуют именно металлические.

Строение фахверка состоит из кирпичной кладки, толщина которой около 120 мм. Это все является бюджетным вариантом. Потом понадобятся доски и слой минеральной ваты. Обязательно нужен качественный кирпич, чтобы штукатурка ложилась нормально.

Деревянный вариант представляет собой стойки разных размеров. Например, 140х130 или 190х175. И бруски для внутренних перегородок 40х50. Также нужны будут доски для крыши и для обшивки стен. С большой площадью в фахверках необходимы усиления стоек. Деление угловых стеллажей в таком случае станет в пределах 300х300 мм, а рядных – 300х180 мм.

Также обязаны усиливаться и потолочные опоры до деления 100х80 мм, а брус-мауэрлат – 270х90 мм.

Такая разработка несет большие преимущества. Во-первых, это экономия материала, качественное и недорогое дерево, поэтому такой вариант широко распространен в других странах. Во-вторых, можно намного увеличить пространство и создать дом со свободной планировкой.

Как делать пол

1. Чтобы обустроить в доме пол, сначала устанавливаются лаги. Во всех местах, где лаги будут располагаться необходимо будет в ростверке выпилить специальные пазы.
2. После этого лаги нужно будет правильно поместить на свои места, у нас должно получиться обрешетка для последующей укладки основания. Теперь необходимо определиться с тем, какой размер досок или бруса лучше всего подойдёт, идеально если это будут следующие размеры: 150 на 50 миллиметров или же 100 на 50 миллиметров.

Конечно же можно использовать изделия имеющие и иные размеры, тут всё будет зависеть от степени нагрузки и от особенностей эксплуатации комнат. Для фиксации лаг можно применить металлические «башмаки», уголки, дюбеля, гвозди, саморезы, и другие крепежные элементы.

Схема каркаса из лаг для пола
Важно! Чтобы избежать гниения деревянной конструкции, перед монтажом ее нужно подвергнуть обработке специальными средствами, это продлит срок службы.

Когда основание готово можно приступать к настилу фанеры или СИП панелей. Толщина фанеры не должна составлять меньше 20 мм. Чтобы пол потом не скрипел, потребуется надёжно уложить фанеру и потом хорошо прикрутить её к каждой уложенной лаге.

Для того чтобы сделать пол тёплым (это очень важно зимой), можно применить СИП панели, у них внутри располагается утеплитель на основе пенополистирола.

Выполняется монтаж панелей следующим образом

1. На уложенные лаги укладывают панели. Благодаря тому, что у них по периметру располагаются пазы укладка осуществляется легко и быстро, в этом помогает способ крепления шип-паз.
2. На следующем этапе требуется поверхность плит покрыть снаружи битумной мастикой, её предварительно расплавляют.
3. Далее выполняется монтаж плит по периметру всего деревянного дома. Для соединения одной плиты с другой применяют брус, это будет такой своеобразный шип. Перед тем как соединять между собой СИП панели, необходимо запенить их пазы. С одной и второй стороны соединения фиксируются с помощью саморезов. Чтобы избежать образования между стыками «мостиков холода», перед соединением пазы желательно обработать монтажной пеной.
4. По периметру торцы уложенных панелей необходимо будет закрыть брусом обвязочным, он обеспечит лучшую жесткость созданной конструкции. Это делается таким образом: берут пену и задувают её в пустоты и потом в неё засовывают доску нужной ширины. Фиксировать доску можно с помощью саморезов.

По периметру торцы уложенных панелей необходимо будет закрыть брусом обвязочным, он обеспечит лучшую жесткость созданной конструкции. Это делается таким образом: берут пену и задувают её в пустоты и потом в неё засовывают доску нужной ширины. Фиксировать доску можно с помощью саморезов.

Каркасно-рамочная технология строительства жилища – Timber frame

Еще одна разновидность недорогого каркасного дома для постоянного проживания — технология Timber frame. Такие конструкции очень надежны и служат долго. Проверено временем. Еще давние времена в Европе стали применять такой стиль. А несколько позже и в Америке в период колонизации строились дома по той же технологии.

Но все-таки в современное время обычные недорогие каркасные дома заменили «Тимбер Фрэйм», и он перестал быть популярным на какое-то время. И только с 70-х годов в Америке все же возродилась такая технология заново.

Этот метод похож на немецкий фахверк, но отличается только тем, что имеет толстые балки. Сам каркас очень прочный и тяжелый, что и защищает от снега и ветра. Еще один плюс этого метода в том, что исключается вариант развития эрозии дерева, что очень важно.

Ключевые отличия «каркасников» от строений другого типа

Строения из кирпича или блоков кажутся более надежными и долговечными. Однако это не так. «Каркасники» не уступают им ни в одном критерии оценки. Есть и преимущества у каркасных зданий перед построенными по другим технологиям:

• Быстрота строительства;
• Сборка каркаса из готовых элементов – процесс с несложной технологией;
• Строительные работы, могут производиться круглогодично — в том числе зимой;
• Вес конструкции — относительно мал, и он позволяет возводить ее на легких свайных фундаментах;
• Утепленные стены позволяют экономить на обогреве внутренних помещений в морозные месяцы;
• Многослойная конструкция стен позволяет осуществлять скрытый монтаж коммуникаций.
• Немаловажным достоинством технологии каркасного домостроительства является тот факт, что она позволяет возводить здания абсолютно любой площади и конфигурации.

Достоинства «Тимбер Фрэйм»

Такой проект строительства каркасных домов имеет целый ряд преимуществ. За счет толстых балок из дерева строения выглядят полностью деревянными. Но существует отличие. Данный материал не дает усадки, вследствие чего можно сразу ставить окна, двери и лестницу.

Есть возможность совместить дерево с разными материалами, например с камнем или штукатуркой, так как сам каркас не обладает большой площадью стен. К тому же, как и фахверк, «Тимбер Фрэйм» допускает различные решения в планировке дома.

В любом случае каждый человек должен решать сам, какой именно вариант ему подойдет, предварительно выслушав все советы экспертов.

Предлагаем рассмотреть несколько проектов.

Выбор места на участке

Две группы факторов, которые влияют на место будущего дома, имеют рекомендательный и обязывающий характер.

К последним относятся:

• Противопожарные нормы. Регламентируют правила расположения зданий в зависимости от пожарной опасности. Например, расстояние между постройками из негорючих материалов – не менее 6 метров, для дерева и других горючих материалов – 12 м.
• Санитарные нормы. Регламентируют расстояние от дома до хозяйственных построек, ЛЭП, деревьев и прочего.

Для правильного выбора места расположения дома необходимо учесть множество факторов Источник goroddomov.ru
Соблюдение правил рекомендательного характера остается на усмотрение хозяев:

• Ориентация по сторонам горизонта. Выход окон на юг или восток позволит добиться максимального естественного освещения.
• Учет преобладающих ветров. Не стоит устраивать дополнительные окна и двери с подветренной стороны.
• Расстояние до проезжей части. Чем больше расстояние до дороги, тем тише будет в доме, но увеличит подъездной путь.
• Внешний вид из окна. Предпочтительнее расположение окон с видом на сад, чем во двор усадьбы и на хозяйственнее постройки.

Для соблюдения всех норм и выбора наиболее подходящего места необходимо обратиться в проектную организацию.

Источник: dom2top.ru
