Настоящий стандарт распространяется на здания и сооружения различного назначения всех отраслей народного хозяйства.
Стандарт обязателен при разработке:
норм, стандартов и других нормативных документов, содержащих данные о регламентации размеров, применяемых для строительства;
проектов зданий и сооружений;
сортаментов, номенклатур, каталогов и проектов строительных конструкций и изделий;
сортаментов, номенклатур, каталогов и проектов оборудования зданий, заменяющего конструктивные элементы или составляющего с ними единое целое (шкафы-перегородки, встроенные шкафы, стеллажи в складах и др.), а также оборудования, размеры элементов которого .в отдельности и в сочетании с другими элементами или нормированными свободными проходами должны быть согласованы с размерами объемно-планировочных и конструктивных элементов зданий (лифты, эскалаторы, мостовые опорные, подвесные и иные краны, секционные шкафы, элементы оборудования кухонь, столы для аудиторий и др.).
Какого размера может быть модульный дом?
Настоящий стандарт не обязателен при проектировании и строительстве зданий и сооружений:
экспериментальных, если такие отступления обусловлены особенностями эксперимента;
с применением изделий, размеры которых не приведены в соответствие с модульной координацией размеров в строительстве, при условии, что отступления не приведут к необходимости изменения установленных размеров других изделий;
с размерами, определяемыми специфическими видами оборудования, размеры и форма которых препятствуют применению правил модульной координации размеров в строительстве;
реконструируемых, построенных ранее без соблюдения правил модульной координации в строительстве (в том числе пристраиваемых к объектам) и реставрируемых;
проектируемых полностью или частично с косоугольными и криволинейными очертаниями, причем отступления в этих случаях допускаются только в той мере, в которой это необходимо в связи с особенностями формы;
с размерами, установленными специальными международными соглашениями.
Стандарт устанавливает основные положения модульной координации размеров в строительстве зданий и сооружений, являющейся одной из основ унификации и стандартизации размеров в строительстве для обеспечения взаимосогласованности, взаимозаменяемости и ограничения количества типоразмеров строительных изделий и элементов оборудования.
Принятые в стандарте специальные термины и пояснения приведены в приложении.
1. ОБЩИЕ УКАЗАНИЯ
1. ОБЩИЕ УКАЗАНИЯ
1.1. Модульная координация размеров в строительстве (МКРС) должна осуществляться на базе модульной пространственной координационной системы и предусматривать предпочтительное применение прямоугольной модульной пространственной координационной системы (черт. 1).
Черт. 1 Прямоугольная модульная пространственная координационная система
Прямоугольная модульная пространственная
координационная система
Здания заводской готовности. От производства отдельных элементов к модульному строительству
— коэффициенты кратности модулей в плане и по высоте здания (сооружения)
При проектировании зданий, сооружений, их элементов, строительных конструкций и изделий на основе модульной пространственной координационной системы применяют горизонтальные и вертикальные модульные сетки на соответствующих плоскостях этой системы.
1.2. МКРС устанавливает правила назначения следующих категорий размеров:
основных координационных размеров: шагов () и высот этажей ();
конструктивных размеров элементов: длины (
2. МОДУЛИ И ПРЕДЕЛЫ ИХ ПРИМЕНЕНИЯ
2.1. Для координации размеров принят основной модуль, равный 100 мм и обозначенный буквой М.
2.2. Для назначения координационных размеров объемно-планировочных и конструктивных элементов, строительных изделий, оборудования, а также для построения систематических рядов однородных координационных размеров должны применяться наряду с основным следующие производные модули (черт. 2):
укрупненные модули (мультимодули) 60М; 30М; 15М; 12М; 6М; 3М, соответственно равные 6000; 3000; 1500; 1200; 600; 300 мм;

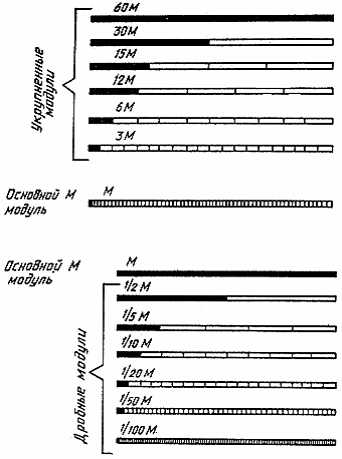

Черт. 2 Взаимосвязь между модулями различной крупности
Взаимосвязь между модулями различной крупности
2.3. Производные модули, указанные в п. 2.2, следует применять до следующих предельных координационных размеров объемно-планировочного элемента, строительной конструкции, изделия или элемента оборудования:
60М — в плане и по высоте без ограничения;
30М — в плане до 18000 мм, при технико-экономических обоснованиях — без ограничения; по высоте — без ограничения;
15М — в плане до 18000 мм; по высоте — без ограничения;
12М — в плане до 12000 мм; по высоте — без ограничения;
6М — в плане до 7200 мм; по высоте — без ограничения;
3М — в плане и по высоте до 3600 мм, при технико-экономических обоснованиях в плане — до 7200 мм, по высоте -без ограничения;
М — по всем измерениям в пределах до 1800 мм;
М — то же, до 600 мм;
М — по всем измерениям в пределах до 150 мм;
М — то же, до 100 мм;
2.4. Укрупненные модули для размеров в плане каждого конкретного вида зданий, его планировочных и конструктивных элементов, проемов и т. д. должны составлять группу, выбранную из общего ряда, установленного п. 2.2, таким образом, чтобы каждый относительно больший модуль был кратен всем меньшим, чем достигается совместимость членений модульных сеток (черт. 3).

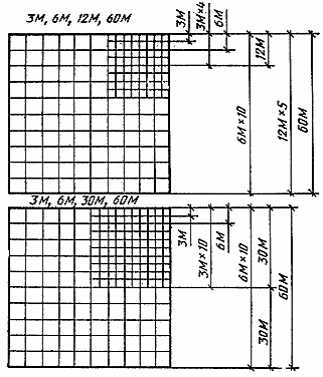

Черт.3 Пример группировки укрупненных модулей, обеспечивающей совместимость модульных сеток
Пример группировки укрупненных модулей, обеспечивающей
совместимость модульных сеток
В зданиях, состоящих из отдельных связанных между собой корпусов или относительно самостоятельных частей, различных по объемно-планировочной структуре и конструктивной системе, для каждой из частей может применяться своя группа укрупненных модулей из указанных в п. 2.2.
3. КООРДИНАЦИОННЫЕ И КОНСТРУКТИВНЫЕ РАЗМЕРЫ СТРОИТЕЛЬНЫХ ЭЛЕМЕНТОВ И ЭЛЕМЕНТОВ ОБОРУДОВАНИЯ
3.1. Координационные размеры конструктивных элементов и элементов оборудования принимают равными соответствующим размерам их координационных пространств.
3.2. Координационные размеры конструктивных элементов устанавливают в зависимости от основных координационных размеров здания (сооружения).
3.3. Координационный размер конструктивного элемента принимают равным основному координационному размеру здания (сооружения), если расстояние между двумя координационными осями здания (сооружения) полностью заполняют этим элементом (черт. 4).
Черт.4

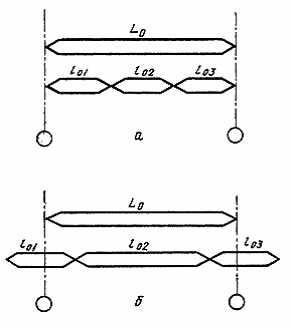

3.4. Координационный размер конструктивного элемента принимают равным части основного координационного размера здания (сооружения), если несколько конструктивных элементов заполняют расстояние между двумя координационными осями здания (сооружения) (черт.5а, б).
Черт. 5

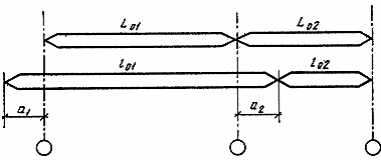

3.5. Координационный размер конструктивного элемента может быть больше основного координационного размера здания (сооружения), если конструктивный элемент выходит за пределы основного координационного размера здания (сооружения) (черт. 6).
Черт. 6
; (1)
. (2)
3.6. Координационные размеры проемов окон, дверей и ворот, аддитивные размеры конструктивных элементов в плане и по высоте, а также размеры шагов и высот этажей в некоторых зданиях, не требующих больших объемно-планировочных элементов, назначают предпочтительно кратными укрупненным модулям 12М, 6М и 3М.
3.8. Координационные толщины плитных изделий и тонкостенных элементов назначают кратными дробным модулям М, М, а ширину швов и зазоров между элементами — кратной также 3.9. Координационные размеры, кратные 3М/2 и
3.10. Конструктивные размеры () строительных элементов следует определять, исходя из их координационных размеров за вычетом соответствующих частей ширины зазоров (черт. 7), то есть
Черт. 7
4. ПРИВЯЗКА КОНСТРУКТИВНЫХ ЭЛЕМЕНТОВ К КООРДИНАЦИОННЫМ ОСЯМ
4.1. Расположение и взаимосвязь конструктивных элементов следует координировать на основе модульной пространственной координационной системы путем привязки их к координационным осям.
4.2. Модульная пространственная координационная система и соответствующие модульные сетки с членениями, кратными определенному укрупненному модулю, должны быть, как правило, непрерывными для всего проектируемого здания или сооружения (черт. 8а).
Прерывную модульную пространственную координационную систему с парными координационными осями и вставками между ними, имеющими размер 1) в местах устройства деформационных швов;
2) при толщине внутренних стен 300 мм и более, особенно при наличии в них вентиляционных каналов; в этом случае парные координационные оси проходят в пределах толщины стены с таким расчетом, чтобы обеспечить необходимую площадь опоры унифицированных модульных элементов перекрытий (черт. 8в);
3) когда прерывная система модульных координат обеспечивает более полную унификацию типоразмеров индустриальных изделий, например, при панелях наружных и внутренних продольных стен, вставляемых между гранями поперечных стен и перекрытий.
4.3. Привязку конструктивных элементов определяют расстоянием от координационной оси до координационной плоскости элемента или до геометрической оси его сечения.
4.3.1. Привязку несущих стен и колонн к координационным осям осуществляют по сечениям, расположенным в уровне опирания на них верхнего перекрытия или покрытия.
4.3.2. Конструктивная плоскость (грань) элемента в зависимости от особенностей примыкания его к другим элементам может отстоять от координационной плоскости на установленный размер или совпадать с ней.
Черт. 8 Расположение координационных осей в плане зданий с несущими стенами
Расположение координационных осей в плане зданий
с несущими стенами
4.4. Привязку конструктивных элементов зданий к координационным осям следует принимать с учетом применения строительных изделий одних и тех же типоразмеров для средних и крайних однородных элементов, а также для зданий с различными конструктивными системами.
4.5. Привязку несущих стен к координационным осям принимают в зависимости от их конструкции и расположения в здании.
4.5.1. Геометрическая ось внутренних несущих стен должна совмещаться с координационной осью (черт. 9а); асимметричное расположение стены по отношению к координационной оси допускается в случаях, когда это целесообразно для массового применения унифицированных строительных изделий, например, элементов лестниц и перекрытий.
4.5.2. Внутренняя координационная плоскость наружных несущих стен должна смещаться внутрь здания на расстояние
4.5.3. При стенах из немодульного кирпича и камня допускается размер привязки корректировать в целях применения типоразмеров плит перекрытий, элементов лестниц, окон, дверей и других элементов, применяемых при иных конструктивных системах зданий и устанавливаемых в соответствии с модульной системой.
Черт.9 Привязка стен к координационным осям
Привязка стен к координационным осям
1. Размеры привязок указаны от координационных осей до координационных плоскостей элементов.
2. Наружная плоскость наружных стен находится с левой стороны каждого изображения.
4.6. Внутренняя координационная плоскость наружных самонесущих и навесных стен должна совмещаться с координационной осью (черт. 9д) или смещаться на размер
4.7. Привязка колонн к координационным осям в каркасных зданиях должна приниматься в зависимости от их расположения в здании.
4.7.1. В каркасных зданиях колонны средних рядов следует располагать так, чтобы геометрические оси их сечения совмещались с координационными осями (черт. 10а). Допускаются другие привязки колонн в местах деформационных швов, перепада высот (п. 4.8) и в торцах зданий, а также в отдельных случаях, обусловленных унификацией элементов перекрытий в зданиях с различными конструкциями опор.
4.7.2. Привязку крайних рядов колонн каркасных зданий к крайним координационным осям принимают с учетом унификации крайних элементов конструкций (ригелей, панелей стен, плит перекрытий и покрытий) с рядовыми элементами; при этом в зависимости от типа и конструктивной системы здания привязку следует осуществлять одним из следующих способов:
1) внутреннюю координационную плоскость колонн смещают от координационных осей внутрь здания на расстояние, равное половине координационного размера ширины колонны средних рядов 2) геометрическую ось колонн совмещают с координационной осью (черт. 10в);
3) внешнюю координационную плоскость колонн совмещают с координационной осью (черт. 10г).
4.7.3. Внешнюю координационную плоскость колонн допускается смещать от координационных осей наружу на расстояние (черт. 10е), кратное модулю. 3М и, при необходимости, М или Привязка колонн каркасных зданий к координационным осям
1. Внутренние координационные плоскости стен (на чертеже показаны условно) могут смещаться наружу или внутрь в зависимости от особенностей конструкции стены и ее крепления.
2. Размеры привязок от координационных осей указаны до координационных плоскостей элементов.
4.7.4. При привязке колонн крайних рядов к координационным осям, перпендикулярным к направлению этих рядов, следует совмещать геометрические оси колонн с указанными координационными осями; исключения возможны в отношении угловых колонн и колонн у торцов зданий и деформационных швов.
4.8. В зданиях в местах перепада высот и деформационных швов, осуществляемых на парных или одинарных колоннах (или несущих стенах), привязываемых к двойным или одинарным координационным осям, следует руководствоваться следующими правилами:
1) расстояние 2) при парных колоннах (или несущих стенах), привязываемых к одинарной координационной оси, расстояние от координационной оси до геометрической оси каждой из колонн (черт 11г) должно быть кратным модулю 3М и, при необходимости, М или 3) при одинарных колоннах, привязываемых к одинарной координационной оси, геометрическую ось колонн совмещают с координационной осью (черт. 11д).
Примечание. При расположении стены между парными колоннами одна из ее координационных плоскостей совпадает с координационной плоскостью одной из колонн.

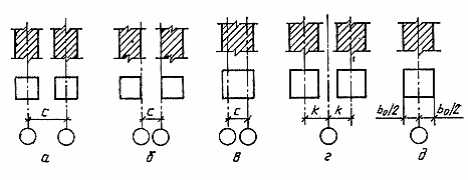

Черт. 11 Привязка колонн и стен к координационным осям в местах деформационных швов
Привязка колонн и стен к координационным осям в местах
деформационных швов
4.9. В объемно-блочных зданиях объемные блоки следует, как правило, располагать симметрично между координационными осями непрерывной модульной сетки.
4.10. В многоэтажных зданиях координационные плоскости чистого пола лестничных площадок следует совмещать с горизонтальными основными координационными плоскостями (черт. 12а).
4.11. В одноэтажных зданиях координационную плоскость чистого пола следует совмещать с нижней горизонтальной основной координационной плоскостью (черт. 12б).
В одноэтажных зданиях, имеющих наклонный пол, с нижней горизонтальной основной координационной плоскостью следует совмещать верхнюю линию пересечения пола с координационной плоскостью наружных стен.
4.12. В одноэтажных зданиях с верхней горизонтальной основной координационной плоскостью совмещают наиболее низкую опорную плоскость конструкции покрытия (черт. 12б).
4.13. Привязку элементов цокольной части стен к нижней горизонтальной основной координационной плоскости первого этажа и привязку фризовой части стен к верхней горизонтальной основной координационной плоскости верхнего этажа принимают с таким расчетом, чтобы координационные размеры нижних и верхних элементов стен были кратными модулю 3М и, при необходимости, М или Модульная (координационная) высота этажа
1 — координационная плоскость чистого пола; 2 — подвесной потолок
ПРИЛОЖЕНИЕ. Термины и пояснения
1. Модульная координация размеров в строительстве (МКРС)
Взаимное согласование размеров зданий и сооружений, а также размеров и расположения их элементов, строительных конструкций, изделий и элементов оборудования на основе применения модулей
Условная линейная единица измерения, применяемая для координации размеров зданий и сооружений, их элементов, строительных конструкций, изделий и элементов оборудования
3. Основной модуль
Модуль, принятый за основу для назначения других, производных от него модулей
4. Производный модуль
Модуль, кратный основному модулю или составляющий его часть
5. Укрупненный модуль (мультимодуль)
Производный модуль, кратный основному модулю
6. Дробный модуль (субмодуль)
Производный модуль, составляющий часть основного модуля
7. Модульная пространственная координационная система
Условная трехмерная система плоскостей и линий их пересечения с расстояниями между ними, равными основному или производным модулям
8. Координационная плоскость
Одна из плоскостей модульной пространственной координационной системы, ограничивающих координационное пространство
9. Основная координационная плоскость
Одна из координационных плоскостей, определяющих членение зданий на объемно-планировочные элементы
10. Координационная линия
Линия пересечения координационных плоскостей
11. Координационное пространство
Модульное пространство, ограниченное координационными плоскостями, предназначенное для размещения здания, сооружения, их элемента, конструкции, изделия, элемента оборудования
12. Модульная сетка
Совокупность линий на одной из плоскостей модульной пространственной координационной системы
13. Координационная ось
Одна из координационных линий, определяющих членение здания или сооружения на модульные шаги и высоты этажей
14. Привязка к координационной оси
Расположение конструктивных и строительных элементов, а также встроенного оборудования, по отношению к координационной оси
15. Модульный размер
Размер, равный или кратный основному или производному модулю
16. Координационный размер
Модульный размер, определяющий границы координационного пространства в одном из направлений
17. Основные координационные размеры
Модульные размеры шагов и высот этажей
18. Модульный шаг
Расстояние между двумя координационными осями в плане
19. Модульная высота этажа (координационная высота этажа)
Расстояние между горизонтальными координационными плоскостями, ограничивающими этаж здания
20. Конструктивный размер
Проектный размер строительной конструкции, изделия, элемента оборудования, определенный в соответствии с правилами МКРС
Пространство между двумя смежными основными координационными плоскостями в местах разрыва модульной координационной системы, в том числе в местах деформационных швов
Источник: kaz-kras.ru
ГОСТ 28984-2011
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-2009 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены»
Сведения о стандарте
1 РАЗРАБОТАН Открытым акционерным обществом «Центральный научно-исследовательский и проектно-экспериментальный институт промышленных зданий и сооружений» (ОАО «ЦНИИПромзданий»)
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 «Строительство»
3 ПРИНЯТ Межгосударственной научно-технической комиссией по стандартизации, техническому нормированию и оценке соответствия в строительстве (МНТКС) (дополнение N 1 к приложению Д протокола N 39 от 8 декабря 2011 г.)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97
Сокращенное наименование органа государственного управления строительством
Государственный комитет градостроительства и архитектуры
Министерство строительства и развития территорий
Департамент регулирования градостроительной деятельности Министерства регионального развития
Агентство по строительству и архитектуре при Правительстве
4 Настоящий стандарт соответствует следующим международным стандартам:
ISO 1006* Building construction — Modular coordination — Basic module (Строительство. Модульная координация. Основной модуль)
ISO 2848:1984* Building construction — Modular coordination — Principles and rules (Строительство. Модульная координация. Принципы и правила).
* Доступ к международным и зарубежным документам, упомянутым в тексте, можно получить, обратившись в Службу поддержки пользователей. — Примечание изготовителя базы данных.
Степень соответствия — неэквивалентная (NEQ)
5 Приказом Федерального агентства по техническому регулированию и метрологии от 24 мая 2012 г. N 77-ст межгосударственный стандарт ГОСТ 28984-2011 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2013 г.
Информация о введении в действие (прекращении действия) настоящего стандарта и изменений к нему публикуется в указателе «Национальные стандарты».
Информация об изменениях к настоящему стандарту публикуется в указателе (каталоге) «Национальные стандарты», а текст изменений — в информационных указателях «Национальные стандарты». В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в информационном указателе «Национальные стандарты»
ВНЕСЕНА поправка, опубликованная в ИУС N 6, 2022 год
Поправка внесена изготовителем базы данных
1 Область применения
Настоящий стандарт распространяется на здания и сооружения различного функционального назначения.
Настоящий стандарт устанавливает основные положения модульной координации размеров при проектировании и строительстве зданий и сооружений, являющейся основой унификации и стандартизации, обеспечивающей взаимосогласованность и взаимозаменяемость строительных изделий, элементов оборудования и другой продукции, применяемой в процессе строительства и последующей эксплуатации.
Настоящий стандарт не распространяется на проектирование и строительство зданий и сооружений:
— с габаритами, определяемыми специфическими видами оборудования, размеры и форма которого препятствуют применению правил модульной координации размеров в строительстве;
— подлежащих реконструкции, построенных ранее без соблюдения правил модульной координации размеров в строительстве (в том числе пристраиваемых к объектам);
— проектируемых полностью или частично с косоугольными и криволинейными очертаниями.
В настоящем стандарте используются единые международные термины, единые значения наиболее применяемых укрупненных модулей («мультимодули») и дробных модулей («субмодули»).
2 Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 21778-81 Система обеспечения точности геометрических параметров в строительстве. Основные положения
ГОСТ 21779-82 Система обеспечения точности геометрических параметров в строительстве. Технологические допуски
ГОСТ 21780-2006 Межгосударственный стандарт. Система обеспечения точности геометрических параметров в строительстве. Расчет точности
ГОСТ 26607-85 Система обеспечения точности геометрических параметров в строительстве. Функциональные допуски
Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов по указателю «Национальные стандарты», составленному по состоянию на 1 января текущего года, и по соответствующим информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3 Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 модуль (основной модуль): Исходная линейная условная единица измерения, применяемая для взаимосогласованности и координации размеров зданий и сооружений, их элементов, строительных конструкций, изделий и элементов оборудования. Основной модуль принят за основу для назначения других, производных от него модулей. Международное стандартизированное обозначение основного модуля «М».
3.2 укрупненный модуль (мультимодуль): Производная величина, кратная основному модулю. Укрупненный модуль используется для сокращения количества горизонтальных и вертикальных модульных размеров. Укрупненный модуль используется как базис (основа) для выбора укрупненных размеров при проектировании пространств и конструктивных элементов зданий и сооружений.
3.3 дробный модуль (субмодуль): Производная величина, составляющая часть основного модуля.
3.4 модульный размер: Размер, равный или кратный основному модулю, укрупненному модулю (мультимодулю) или дробному модулю (субмодулю).
3.5 модульная координационная пространственная система: Условная трехмерная система плоскостей и линий их пересечения с расстояниями между ними, равными или кратными основному модулю или мультимодулю.
3.6 модульная координация размеров в строительстве; МКРС: Взаимное согласование размеров зданий и сооружений, а также размеров и расположения их элементов, строительных конструкций, изделий и элементов на основе применения модулей.
3.7 координационная плоскость: Одна из плоскостей модульной пространственной координационной системы, ограничивающих координационное пространство.
3.8 конструктивная плоскость: Грань элемента, ограничивающая его конструктивный размер.
3.9 модульная сетка: Совокупность линий на одной из плоскостей модульной пространственной координационной системы. Основная модульная сетка — это сетка, расстояние между параллельными линиями которой равно укрупненным модулям (мультимодулям).
3.10 координационная линия: Линия пересечения координационных плоскостей.
3.11 координационное пространство: Модульное пространство, ограниченное координационными плоскостями, предназначенное для размещения здания, сооружения, их элементов, конструкций, изделий, элементов оборудования.
3.12 координационная ось: Одна из координационных линий, определяющих членение здания или сооружения на модульные шаги и высоты этажей.
3.13 привязка к координационной оси: Расположение объемно-планировочных структур и конструктивных элементов, а также встроенного оборудования по отношению к координационной оси.
3.14 координационный размер, основные координационные размеры: Модульные размеры по горизонтали и/или вертикали, определяющие границы координационного пространства в одном из направлений. Геометрические модульные размеры пролетов, шагов и высот этажей.
3.15 модульный шаг: Расстояние между двумя координационными осями в плане.
3.16 модульная высота этажа (координационная высота этажа): Расстояние между горизонтальными координационными плоскостями, ограничивающими этаж здания или сооружения.
3.17 высота помещения от пола до потолка: Проектный размер от уровня чистого пола до низа потолка, в том числе подвесного.
3.18 высота от подвесного потолка до низа перекрытия: Проектный размер от низа подвесного потолка до низа конструкции перекрытия и/или покрытия.
3.19 высота чистого пола: Проектный размер от уровня верха несущей конструкции до отметки уровня чистого пола.
3.20 конструктивный размер: Проектный размер строительной конструкции, изделия, элемента оборудования.
3.21 перепад высот: Проектный размер по вертикали между двумя смежными этажами или кровлями.
3.22 вставка (немодульный размер, нейтральная зона): Пространство между координационными плоскостями в местах разрыва модульной координационной системы, в том числе в местах деформационных, температурных или осадочных швов, примыканий различных модульных сеток, изменениях направления модульных сеток (угол поворота). В зависимости от конфигурации вставки ее размеры могут приниматься немодульными.
4 Общие положения
4.1 Модульная координация размеров в строительстве осуществляется на базе модульной пространственной координационной системы.
4.2 МКРС предусматривает предпочтительное применение прямоугольной модульной пространственной координационной системы (см. рисунок 1).
Источник: star-pro.ru
Модульный размер в строительстве это
Настоящий стандарт распространяется на здания и сооружения различного назначения всех отраслей народного хозяйства.
Стандарт обязателен при разработке:
норм, стандартов и других нормативных документов, содержащих данные о регламентации размеров, применяемых для строительства;
проектов зданий и сооружений;
сортаментов, номенклатур, каталогов и проектов строительных конструкций и изделий;
сортаментов, номенклатур, каталогов и проектов оборудования зданий, заменяющего конструктивные элементы или составляющего с ними единое целое (шкафы-перегородки, встроенные шкафы, стеллажи в складах и др.), а также оборудования, размеры элементов которого .в отдельности и в сочетании с другими элементами или нормированными свободными проходами должны быть согласованы с размерами объемно-планировочных и конструктивных элементов зданий (лифты, эскалаторы, мостовые опорные, подвесные и иные краны, секционные шкафы, элементы оборудования кухонь, столы для аудиторий и др.).
Настоящий стандарт не обязателен при проектировании и строительстве зданий и сооружений:
экспериментальных, если такие отступления обусловлены особенностями эксперимента;
с применением изделий, размеры которых не приведены в соответствие с модульной координацией размеров в строительстве, при условии, что отступления не приведут к необходимости изменения установленных размеров других изделий;
с размерами, определяемыми специфическими видами оборудования, размеры и форма которых препятствуют применению правил модульной координации размеров в строительстве;
реконструируемых, построенных ранее без соблюдения правил модульной координации в строительстве (в том числе пристраиваемых к объектам) и реставрируемых;
проектируемых полностью или частично с косоугольными и криволинейными очертаниями, причем отступления в этих случаях допускаются только в той мере, в которой это необходимо в связи с особенностями формы;
с размерами, установленными специальными международными соглашениями.
Стандарт устанавливает основные положения модульной координации размеров в строительстве зданий и сооружений, являющейся одной из основ унификации и стандартизации размеров в строительстве для обеспечения взаимосогласованности, взаимозаменяемости и ограничения количества типоразмеров строительных изделий и элементов оборудования.
Принятые в стандарте специальные термины и пояснения приведены в приложении.
1. ОБЩИЕ УКАЗАНИЯ
1. ОБЩИЕ УКАЗАНИЯ
1.1. Модульная координация размеров в строительстве (МКРС) должна осуществляться на базе модульной пространственной координационной системы и предусматривать предпочтительное применение прямоугольной модульной пространственной координационной системы (черт. 1).
Черт. 1 Прямоугольная модульная пространственная координационная система
Прямоугольная модульная пространственная
координационная система
— коэффициенты кратности модулей в плане и по высоте здания (сооружения)
При проектировании зданий, сооружений, их элементов, строительных конструкций и изделий на основе модульной пространственной координационной системы применяют горизонтальные и вертикальные модульные сетки на соответствующих плоскостях этой системы.
1.2. МКРС устанавливает правила назначения следующих категорий размеров:
основных координационных размеров: шагов () и высот этажей ();
конструктивных размеров элементов: длины (
2. МОДУЛИ И ПРЕДЕЛЫ ИХ ПРИМЕНЕНИЯ
2.1. Для координации размеров принят основной модуль, равный 100 мм и обозначенный буквой М.
2.2. Для назначения координационных размеров объемно-планировочных и конструктивных элементов, строительных изделий, оборудования, а также для построения систематических рядов однородных координационных размеров должны применяться наряду с основным следующие производные модули (черт. 2):
укрупненные модули (мультимодули) 60М; 30М; 15М; 12М; 6М; 3М, соответственно равные 6000; 3000; 1500; 1200; 600; 300 мм;
Черт. 2 Взаимосвязь между модулями различной крупности
Взаимосвязь между модулями различной крупности
2.3. Производные модули, указанные в п. 2.2, следует применять до следующих предельных координационных размеров объемно-планировочного элемента, строительной конструкции, изделия или элемента оборудования:
60М — в плане и по высоте без ограничения;
30М — в плане до 18000 мм, при технико-экономических обоснованиях — без ограничения; по высоте — без ограничения;
15М — в плане до 18000 мм; по высоте — без ограничения;
12М — в плане до 12000 мм; по высоте — без ограничения;
6М — в плане до 7200 мм; по высоте — без ограничения;
3М — в плане и по высоте до 3600 мм, при технико-экономических обоснованиях в плане — до 7200 мм, по высоте -без ограничения;
М — по всем измерениям в пределах до 1800 мм;
М — то же, до 600 мм;
М — по всем измерениям в пределах до 150 мм;
М — то же, до 100 мм;
2.4. Укрупненные модули для размеров в плане каждого конкретного вида зданий, его планировочных и конструктивных элементов, проемов и т. д. должны составлять группу, выбранную из общего ряда, установленного п. 2.2, таким образом, чтобы каждый относительно больший модуль был кратен всем меньшим, чем достигается совместимость членений модульных сеток (черт. 3).
Черт.3 Пример группировки укрупненных модулей, обеспечивающей совместимость модульных сеток
Пример группировки укрупненных модулей, обеспечивающей
совместимость модульных сеток
В зданиях, состоящих из отдельных связанных между собой корпусов или относительно самостоятельных частей, различных по объемно-планировочной структуре и конструктивной системе, для каждой из частей может применяться своя группа укрупненных модулей из указанных в п. 2.2.
3. КООРДИНАЦИОННЫЕ И КОНСТРУКТИВНЫЕ РАЗМЕРЫ СТРОИТЕЛЬНЫХ ЭЛЕМЕНТОВ И ЭЛЕМЕНТОВ ОБОРУДОВАНИЯ
3.1. Координационные размеры конструктивных элементов и элементов оборудования принимают равными соответствующим размерам их координационных пространств.
3.2. Координационные размеры конструктивных элементов устанавливают в зависимости от основных координационных размеров здания (сооружения).
3.3. Координационный размер конструктивного элемента принимают равным основному координационному размеру здания (сооружения), если расстояние между двумя координационными осями здания (сооружения) полностью заполняют этим элементом (черт. 4).
Черт.4
3.4. Координационный размер конструктивного элемента принимают равным части основного координационного размера здания (сооружения), если несколько конструктивных элементов заполняют расстояние между двумя координационными осями здания (сооружения) (черт.5а, б).
Черт. 5
3.5. Координационный размер конструктивного элемента может быть больше основного координационного размера здания (сооружения), если конструктивный элемент выходит за пределы основного координационного размера здания (сооружения) (черт. 6).
Черт. 6
; (1)
. (2)
3.6. Координационные размеры проемов окон, дверей и ворот, аддитивные размеры конструктивных элементов в плане и по высоте, а также размеры шагов и высот этажей в некоторых зданиях, не требующих больших объемно-планировочных элементов, назначают предпочтительно кратными укрупненным модулям 12М, 6М и 3М.
3.8. Координационные толщины плитных изделий и тонкостенных элементов назначают кратными дробным модулям М, М, а ширину швов и зазоров между элементами — кратной также 3.9. Координационные размеры, кратные 3М/2 и
3.10. Конструктивные размеры () строительных элементов следует определять, исходя из их координационных размеров за вычетом соответствующих частей ширины зазоров (черт. 7), то есть
Черт. 7
4. ПРИВЯЗКА КОНСТРУКТИВНЫХ ЭЛЕМЕНТОВ К КООРДИНАЦИОННЫМ ОСЯМ
4.1. Расположение и взаимосвязь конструктивных элементов следует координировать на основе модульной пространственной координационной системы путем привязки их к координационным осям.
4.2. Модульная пространственная координационная система и соответствующие модульные сетки с членениями, кратными определенному укрупненному модулю, должны быть, как правило, непрерывными для всего проектируемого здания или сооружения (черт. 8а).
Прерывную модульную пространственную координационную систему с парными координационными осями и вставками между ними, имеющими размер 1) в местах устройства деформационных швов;
2) при толщине внутренних стен 300 мм и более, особенно при наличии в них вентиляционных каналов; в этом случае парные координационные оси проходят в пределах толщины стены с таким расчетом, чтобы обеспечить необходимую площадь опоры унифицированных модульных элементов перекрытий (черт. 8в);
3) когда прерывная система модульных координат обеспечивает более полную унификацию типоразмеров индустриальных изделий, например, при панелях наружных и внутренних продольных стен, вставляемых между гранями поперечных стен и перекрытий.
4.3. Привязку конструктивных элементов определяют расстоянием от координационной оси до координационной плоскости элемента или до геометрической оси его сечения.
4.3.1. Привязку несущих стен и колонн к координационным осям осуществляют по сечениям, расположенным в уровне опирания на них верхнего перекрытия или покрытия.
4.3.2. Конструктивная плоскость (грань) элемента в зависимости от особенностей примыкания его к другим элементам может отстоять от координационной плоскости на установленный размер или совпадать с ней.
Черт. 8 Расположение координационных осей в плане зданий с несущими стенами
Расположение координационных осей в плане зданий
с несущими стенами
4.4. Привязку конструктивных элементов зданий к координационным осям следует принимать с учетом применения строительных изделий одних и тех же типоразмеров для средних и крайних однородных элементов, а также для зданий с различными конструктивными системами.
4.5. Привязку несущих стен к координационным осям принимают в зависимости от их конструкции и расположения в здании.
4.5.1. Геометрическая ось внутренних несущих стен должна совмещаться с координационной осью (черт. 9а); асимметричное расположение стены по отношению к координационной оси допускается в случаях, когда это целесообразно для массового применения унифицированных строительных изделий, например, элементов лестниц и перекрытий.
4.5.2. Внутренняя координационная плоскость наружных несущих стен должна смещаться внутрь здания на расстояние
4.5.3. При стенах из немодульного кирпича и камня допускается размер привязки корректировать в целях применения типоразмеров плит перекрытий, элементов лестниц, окон, дверей и других элементов, применяемых при иных конструктивных системах зданий и устанавливаемых в соответствии с модульной системой.
Черт.9 Привязка стен к координационным осям
Привязка стен к координационным осям
1. Размеры привязок указаны от координационных осей до координационных плоскостей элементов.
2. Наружная плоскость наружных стен находится с левой стороны каждого изображения.
4.6. Внутренняя координационная плоскость наружных самонесущих и навесных стен должна совмещаться с координационной осью (черт. 9д) или смещаться на размер
4.7. Привязка колонн к координационным осям в каркасных зданиях должна приниматься в зависимости от их расположения в здании.
4.7.1. В каркасных зданиях колонны средних рядов следует располагать так, чтобы геометрические оси их сечения совмещались с координационными осями (черт. 10а). Допускаются другие привязки колонн в местах деформационных швов, перепада высот (п. 4.8) и в торцах зданий, а также в отдельных случаях, обусловленных унификацией элементов перекрытий в зданиях с различными конструкциями опор.
4.7.2. Привязку крайних рядов колонн каркасных зданий к крайним координационным осям принимают с учетом унификации крайних элементов конструкций (ригелей, панелей стен, плит перекрытий и покрытий) с рядовыми элементами; при этом в зависимости от типа и конструктивной системы здания привязку следует осуществлять одним из следующих способов:
1) внутреннюю координационную плоскость колонн смещают от координационных осей внутрь здания на расстояние, равное половине координационного размера ширины колонны средних рядов 2) геометрическую ось колонн совмещают с координационной осью (черт. 10в);
3) внешнюю координационную плоскость колонн совмещают с координационной осью (черт. 10г).
4.7.3. Внешнюю координационную плоскость колонн допускается смещать от координационных осей наружу на расстояние (черт. 10е), кратное модулю. 3М и, при необходимости, М или Привязка колонн каркасных зданий к координационным осям
1. Внутренние координационные плоскости стен (на чертеже показаны условно) могут смещаться наружу или внутрь в зависимости от особенностей конструкции стены и ее крепления.
2. Размеры привязок от координационных осей указаны до координационных плоскостей элементов.
4.7.4. При привязке колонн крайних рядов к координационным осям, перпендикулярным к направлению этих рядов, следует совмещать геометрические оси колонн с указанными координационными осями; исключения возможны в отношении угловых колонн и колонн у торцов зданий и деформационных швов.
4.8. В зданиях в местах перепада высот и деформационных швов, осуществляемых на парных или одинарных колоннах (или несущих стенах), привязываемых к двойным или одинарным координационным осям, следует руководствоваться следующими правилами:
1) расстояние 2) при парных колоннах (или несущих стенах), привязываемых к одинарной координационной оси, расстояние от координационной оси до геометрической оси каждой из колонн (черт 11г) должно быть кратным модулю 3М и, при необходимости, М или 3) при одинарных колоннах, привязываемых к одинарной координационной оси, геометрическую ось колонн совмещают с координационной осью (черт. 11д).
Примечание. При расположении стены между парными колоннами одна из ее координационных плоскостей совпадает с координационной плоскостью одной из колонн.
Черт. 11 Привязка колонн и стен к координационным осям в местах деформационных швов
Привязка колонн и стен к координационным осям в местах
деформационных швов
4.9. В объемно-блочных зданиях объемные блоки следует, как правило, располагать симметрично между координационными осями непрерывной модульной сетки.
4.10. В многоэтажных зданиях координационные плоскости чистого пола лестничных площадок следует совмещать с горизонтальными основными координационными плоскостями (черт. 12а).
4.11. В одноэтажных зданиях координационную плоскость чистого пола следует совмещать с нижней горизонтальной основной координационной плоскостью (черт. 12б).
В одноэтажных зданиях, имеющих наклонный пол, с нижней горизонтальной основной координационной плоскостью следует совмещать верхнюю линию пересечения пола с координационной плоскостью наружных стен.
4.12. В одноэтажных зданиях с верхней горизонтальной основной координационной плоскостью совмещают наиболее низкую опорную плоскость конструкции покрытия (черт. 12б).
4.13. Привязку элементов цокольной части стен к нижней горизонтальной основной координационной плоскости первого этажа и привязку фризовой части стен к верхней горизонтальной основной координационной плоскости верхнего этажа принимают с таким расчетом, чтобы координационные размеры нижних и верхних элементов стен были кратными модулю 3М и, при необходимости, М или Модульная (координационная) высота этажа
1 — координационная плоскость чистого пола; 2 — подвесной потолок
ПРИЛОЖЕНИЕ. Термины и пояснения
1. Модульная координация размеров в строительстве (МКРС)
Взаимное согласование размеров зданий и сооружений, а также размеров и расположения их элементов, строительных конструкций, изделий и элементов оборудования на основе применения модулей
Условная линейная единица измерения, применяемая для координации размеров зданий и сооружений, их элементов, строительных конструкций, изделий и элементов оборудования
3. Основной модуль
Модуль, принятый за основу для назначения других, производных от него модулей
4. Производный модуль
Модуль, кратный основному модулю или составляющий его часть
5. Укрупненный модуль (мультимодуль)
Производный модуль, кратный основному модулю
6. Дробный модуль (субмодуль)
Производный модуль, составляющий часть основного модуля
7. Модульная пространственная координационная система
Условная трехмерная система плоскостей и линий их пересечения с расстояниями между ними, равными основному или производным модулям
8. Координационная плоскость
Одна из плоскостей модульной пространственной координационной системы, ограничивающих координационное пространство
9. Основная координационная плоскость
Одна из координационных плоскостей, определяющих членение зданий на объемно-планировочные элементы
10. Координационная линия
Линия пересечения координационных плоскостей
11. Координационное пространство
Модульное пространство, ограниченное координационными плоскостями, предназначенное для размещения здания, сооружения, их элемента, конструкции, изделия, элемента оборудования
12. Модульная сетка
Совокупность линий на одной из плоскостей модульной пространственной координационной системы
13. Координационная ось
Одна из координационных линий, определяющих членение здания или сооружения на модульные шаги и высоты этажей
14. Привязка к координационной оси
Расположение конструктивных и строительных элементов, а также встроенного оборудования, по отношению к координационной оси
15. Модульный размер
Размер, равный или кратный основному или производному модулю
16. Координационный размер
Модульный размер, определяющий границы координационного пространства в одном из направлений
17. Основные координационные размеры
Модульные размеры шагов и высот этажей
18. Модульный шаг
Расстояние между двумя координационными осями в плане
19. Модульная высота этажа (координационная высота этажа)
Расстояние между горизонтальными координационными плоскостями, ограничивающими этаж здания
20. Конструктивный размер
Проектный размер строительной конструкции, изделия, элемента оборудования, определенный в соответствии с правилами МКРС
Пространство между двумя смежными основными координационными плоскостями в местах разрыва модульной координационной системы, в том числе в местах деформационных швов
Источник: svgt72.ru
ГОСТ 28984-91 Модульная координация размеров в строительстве. Основные положения
Настоящий стандарт распространяется на здания и сооружения различного назначения всех отраслей народного хозяйства.
Стандарт обязателен при разработке:
норм, стандартов и других нормативных документов, содержащих данные о регламентации размеров, применяемых для строительства;
проектов зданий и сооружений;
сортаментов, номенклатур, каталогов и проектов строительных конструкций и изделий;
сортаментов, номенклатур, каталогов и проектов оборудования зданий, заменяющего конструктивные элементы или составляющего с ними единое целое (шкафы-перегородки, встроенные шкафы, стеллажи в складах и др.), а также оборудования, размеры элементов которого .в отдельности и в сочетании с другими элементами или нормированными свободными проходами должны быть согласованы с размерами объемно-планировочных и конструктивных элементов зданий (лифты, эскалаторы, мостовые опорные, подвесные и иные краны, секционные шкафы, элементы оборудования кухонь, столы для аудиторий и др.).
Настоящий стандарт не обязателен при проектировании и строительстве зданий и сооружений:
экспериментальных, если такие отступления обусловлены особенностями эксперимента;
с применением изделий, размеры которых не приведены в соответствие с модульной координацией размеров в строительстве, при условии, что отступления не приведут к необходимости изменения установленных размеров других изделий;
с размерами, определяемыми специфическими видами оборудования, размеры и форма которых препятствуют применению правил модульной координации размеров в строительстве;
реконструируемых, построенных ранее без соблюдения правил модульной координации в строительстве (в том числе пристраиваемых к объектам) и реставрируемых;
проектируемых полностью или частично с косоугольными и криволинейными очертаниями, причем отступления в этих случаях допускаются только в той мере, в которой это необходимо в связи с особенностями формы;
с размерами, установленными специальными международными соглашениями.
Стандарт устанавливает основные положения модульной координации размеров в строительстве зданий и сооружений, являющейся одной из основ унификации и стандартизации размеров в строительстве для обеспечения взаимосогласованности, взаимозаменяемости и ограничения количества типоразмеров строительных изделий и элементов оборудования.
Принятые в стандарте специальные термины и пояснения приведены в приложении.
1. ОБЩИЕ УКАЗАНИЯ
1.1. Модульная координация размеров в строительстве (МКРС) должна осуществляться на базе модульной пространственной координационной системы и предусматривать предпочтительное применение прямоугольной модульной пространственной координационной системы (черт. 1).
Прямоугольная модульная пространственная координационная система
— коэффициенты кратности модулей в плане и по высоте здания (сооружения)
При проектировании зданий, сооружений, их элементов, строительных конструкций и изделий на основе модульной пространственной координационной системы применяют горизонтальные и вертикальные модульные сетки на соответствующих плоскостях этой системы.
1.2. МКРС устанавливает правила назначения следующих категорий размеров:
основных координационных размеров: шагов ( ) и высот этажей ( ) зданий и сооружений;
координационных размеров элементов: длины ( ), ширины ( ), высоты ( ), толщины, диаметра ( );
конструктивных размеров элементов: длины ( ), ширины ( ), высоты ( ), толщины, диаметра ( ).
2. МОДУЛИ И ПРЕДЕЛЫ ИХ ПРИМЕНЕНИЯ
2.1. Для координации размеров принят основной модуль, равный 100 мм и обозначенный буквой М.
2.2. Для назначения координационных размеров объемно-планировочных и конструктивных элементов, строительных изделий, оборудования, а также для построения систематических рядов однородных координационных размеров должны применяться наряду с основным следующие производные модули (черт. 2):
укрупненные модули (мультимодули) 60М; 30М; 15М; 12М; 6М; 3М, соответственно равные 6000; 3000; 1500; 1200; 600; 300 мм;
дробные модули (субмодули) М; М; М; М; М; М, соответственно равные 50; 20; 10; 5; 2; 1 мм.
Укрупненный модуль 15М допускается при необходимости дополнения ряда размеров, кратных 30М и 60М, при наличии технико-экономических обоснований.
Взаимосвязь между модулями различной крупности
2.3. Производные модули, указанные в п. 2.2, следует применять до следующих предельных координационных размеров объемно-планировочного элемента, строительной конструкции, изделия или элемента оборудования:
60М — в плане и по высоте без ограничения;
30М — в плане до 18000 мм, при технико-экономических обоснованиях — без ограничения; по высоте — без ограничения;
15М — в плане до 18000 мм; по высоте — без ограничения;
12М — в плане до 12000 мм; по высоте — без ограничения;
6М — в плане до 7200 мм; по высоте — без ограничения;
3М — в плане и по высоте до 3600 мм, при технико-экономических обоснованиях в плане — до 7200 мм, по высоте -без ограничения;
М — по всем измерениям в пределах до 1800 мм;
М — то же, до 600 мм;
М — то же, до 300 мм;
М — по всем измерениям в пределах до 150 мм;
М — то же, до 100 мм;
М — то же, до 50 мм;
М — то же, до 20 мм.
Принятые пределы применения модулей необязательны для аддитивных (слагаемых) координационных размеров конструктивных элементов.
Допускается применение высот этажей 2800 мм, кратных модулю М, за установленным для него пределом.
2.4. Укрупненные модули для размеров в плане каждого конкретного вида зданий, его планировочных и конструктивных элементов, проемов и т. д. должны составлять группу, выбранную из общего ряда, установленного п. 2.2, таким образом, чтобы каждый относительно больший модуль был кратен всем меньшим, чем достигается совместимость членений модульных сеток (черт. 3).
Пример группировки укрупненных модулей, обеспечивающей
совместимость модульных сеток
В зданиях, состоящих из отдельных связанных между собой корпусов или относительно самостоятельных частей, различных по объемно-планировочной структуре и конструктивной системе, для каждой из частей может применяться своя группа укрупненных модулей из указанных в п. 2.2.
3. КООРДИНАЦИОННЫЕ И КОНСТРУКТИВНЫЕ РАЗМЕРЫ СТРОИТЕЛЬНЫХ ЭЛЕМЕНТОВ И ЭЛЕМЕНТОВ ОБОРУДОВАНИЯ
3.1. Координационные размеры конструктивных элементов и элементов оборудования принимают равными соответствующим размерам их координационных пространств.
3.2. Координационные размеры конструктивных элементов устанавливают в зависимости от основных координационных размеров здания (сооружения).
3.3. Координационный размер конструктивного элемента принимают равным основному координационному размеру здания (сооружения), если расстояние между двумя координационными осями здания (сооружения) полностью заполняют этим элементом (черт. 4).
Примечание. Вместо указанных на чертеже координационных размеров , (длина) могут быть соответственно приняты , (ширина) или , (высота).
3.4. Координационный размер конструктивного элемента принимают равным части основного координационного размера здания (сооружения), если несколько конструктивных элементов заполняют расстояние между двумя координационными осями здания (сооружения) (черт.5а, б).
Примечание. На чертежах 5 и 6 и (где = 1, 2, 3) имеют тот же смысл, что и в п. 1.2 для и .
3.5. Координационный размер конструктивного элемента может быть больше основного координационного размера здания (сооружения), если конструктивный элемент выходит за пределы основного координационного размера здания (сооружения) (черт. 6).
; (1)
. (2)
3.6. Координационные размеры проемов окон, дверей и ворот, аддитивные размеры конструктивных элементов в плане и по высоте, а также размеры шагов и высот этажей в некоторых зданиях, не требующих больших объемно-планировочных элементов, назначают предпочтительно кратными укрупненным модулям 12М, 6М и 3М.
3.7. Координационные размеры, не зависящие от основных координационных размеров (например, сечения колонн, балок, толщины стен и плит перекрытий), назначают предпочтительно кратными основному модулю М или дробным модулям М, М.
3.8. Координационные толщины плитных изделий и тонкостенных элементов назначают кратными дробным модулям М, М, а ширину швов и зазоров между элементами — кратной также М и М.
3.9. Координационные размеры, кратные 3М/2 и М/2, допускаются при членении пополам координационных размеров, равных нечетному числу модулей 3М и М.
3.10. Конструктивные размеры ( ) строительных элементов следует определять, исходя из их координационных размеров за вычетом соответствующих частей ширины зазоров (черт. 7), то есть
. (3)
Размеры зазоров следует устанавливать в соответствии с ГОСТ 21778, ГОСТ 21779, ГОСТ 21780, ГОСТ 26607.
4. ПРИВЯЗКА КОНСТРУКТИВНЫХ ЭЛЕМЕНТОВ
К КООРДИНАЦИОННЫМ ОСЯМ
4.1. Расположение и взаимосвязь конструктивных элементов следует координировать на основе модульной пространственной координационной системы путем привязки их к координационным осям.
4.2. Модульная пространственная координационная система и соответствующие модульные сетки с членениями, кратными определенному укрупненному модулю, должны быть, как правило, непрерывными для всего проектируемого здания или сооружения (черт. 8а).
Прерывную модульную пространственную координационную систему с парными координационными осями и вставками между ними, имеющими размер , кратный меньшему модулю (черт. 8б, в), допускается применять для зданий с несущими стенами в следующих случаях:
1) в местах устройства деформационных швов;
2) при толщине внутренних стен 300 мм и более, особенно при наличии в них вентиляционных каналов; в этом случае парные координационные оси проходят в пределах толщины стены с таким расчетом, чтобы обеспечить необходимую площадь опоры унифицированных модульных элементов перекрытий (черт. 8в);
3) когда прерывная система модульных координат обеспечивает более полную унификацию типоразмеров индустриальных изделий, например, при панелях наружных и внутренних продольных стен, вставляемых между гранями поперечных стен и перекрытий.
4.3. Привязку конструктивных элементов определяют расстоянием от координационной оси до координационной плоскости элемента или до геометрической оси его сечения.
4.3.1. Привязку несущих стен и колонн к координационным осям осуществляют по сечениям, расположенным в уровне опирания на них верхнего перекрытия или покрытия.
4.3.2. Конструктивная плоскость (грань) элемента в зависимости от особенностей примыкания его к другим элементам может отстоять от координационной плоскости на установленный размер или совпадать с ней.
Расположение координационных осей в плане зданий
с несущими стенами
— непрерывная система с совмещением координационных осей с осями несущих стен;
— прерывная система с парными координационными осями и вставками между ними;
— прерывная система при парных координационных осях, проходящих в пределах толщины стен
4.4. Привязку конструктивных элементов зданий к координационным осям следует принимать с учетом применения строительных изделий одних и тех же типоразмеров для средних и крайних однородных элементов, а также для зданий с различными конструктивными системами.
4.5. Привязку несущих стен к координационным осям принимают в зависимости от их конструкции и расположения в здании.
4.5.1. Геометрическая ось внутренних несущих стен должна совмещаться с координационной осью (черт. 9а); асимметричное расположение стены по отношению к координационной оси допускается в случаях, когда это целесообразно для массового применения унифицированных строительных изделий, например, элементов лестниц и перекрытий.
4.5.2. Внутренняя координационная плоскость наружных несущих стен должна смещаться внутрь здания на расстояние от координационной оси (черт. 9б, в), равное половине координационного размера толщины параллельной внутренней несущей стены /2 или кратное М, М или М. При опоре плит перекрытий на всю толщину несущей стены допускается совмещение наружной координационной плоскости стен с координационной осью (черт. 9г).
4.5.3. При стенах из немодульного кирпича и камня допускается размер привязки корректировать в целях применения типоразмеров плит перекрытий, элементов лестниц, окон, дверей и других элементов, применяемых при иных конструктивных системах зданий и устанавливаемых в соответствии с модульной системой.
Привязка стен к координационным осям
1. Размеры привязок указаны от координационных осей до координационных плоскостей элементов.
2. Наружная плоскость наружных стен находится с левой стороны каждого изображения.
4.6. Внутренняя координационная плоскость наружных самонесущих и навесных стен должна совмещаться с координационной осью (черт. 9д) или смещаться на размер с учетом привязки несущих конструкций в плане и особенностей примыкания стен к вертикальным несущим конструкциям или перекрытиям (черт. 9е).
4.7. Привязка колонн к координационным осям в каркасных зданиях должна приниматься в зависимости от их расположения в здании.
4.7.1. В каркасных зданиях колонны средних рядов следует располагать так, чтобы геометрические оси их сечения совмещались с координационными осями (черт. 10а). Допускаются другие привязки колонн в местах деформационных швов, перепада высот (п. 4.8) и в торцах зданий, а также в отдельных случаях, обусловленных унификацией элементов перекрытий в зданиях с различными конструкциями опор.
4.7.2. Привязку крайних рядов колонн каркасных зданий к крайним координационным осям принимают с учетом унификации крайних элементов конструкций (ригелей, панелей стен, плит перекрытий и покрытий) с рядовыми элементами; при этом в зависимости от типа и конструктивной системы здания привязку следует осуществлять одним из следующих способов:
1) внутреннюю координационную плоскость колонн смещают от координационных осей внутрь здания на расстояние, равное половине координационного размера ширины колонны средних рядов /2 (черт. 10б);
2) геометрическую ось колонн совмещают с координационной осью (черт. 10в);
3) внешнюю координационную плоскость колонн совмещают с координационной осью (черт. 10г).
4.7.3. Внешнюю координационную плоскость колонн допускается смещать от координационных осей наружу на расстояние (черт. 10д), кратное модулю 3М и, при необходимости, М или М.
В торцах зданий допускается смещать геометрические оси колонн внутрь здания на расстояние (черт. 10е), кратное модулю. 3М и, при необходимости, М или М.
Привязка колонн каркасных зданий к координационным осям
1. Внутренние координационные плоскости стен (на чертеже показаны условно) могут смещаться наружу или внутрь в зависимости от особенностей конструкции стены и ее крепления.
2. Размеры привязок от координационных осей указаны до координационных плоскостей элементов.
4.7.4. При привязке колонн крайних рядов к координационным осям, перпендикулярным к направлению этих рядов, следует совмещать геометрические оси колонн с указанными координационными осями; исключения возможны в отношении угловых колонн и колонн у торцов зданий и деформационных швов.
4.8. В зданиях в местах перепада высот и деформационных швов, осуществляемых на парных или одинарных колоннах (или несущих стенах), привязываемых к двойным или одинарным координационным осям, следует руководствоваться следующими правилами:
1) расстояние между парными координационными осями (черт. 11а, б, в) должно быть кратным модулю 3М и, при необходимости, М или М; привязка каждой из колонн к координационным осям должна приниматься в соответствии с требованиями п. 4.7;
2) при парных колоннах (или несущих стенах), привязываемых к одинарной координационной оси, расстояние от координационной оси до геометрической оси каждой из колонн (черт 11г) должно быть кратным модулю 3М и, при необходимости, М или М;
3) при одинарных колоннах, привязываемых к одинарной координационной оси, геометрическую ось колонн совмещают с координационной осью (черт. 11д).
Примечание. При расположении стены между парными колоннами одна из ее координационных плоскостей совпадает с координационной плоскостью одной из колонн.
Привязка колонн и стен к координационным осям в местах
4.9. В объемно-блочных зданиях объемные блоки следует, как правило, располагать симметрично между координационными осями непрерывной модульной сетки.
4.10. В многоэтажных зданиях координационные плоскости чистого пола лестничных площадок следует совмещать с горизонтальными основными координационными плоскостями (черт. 12а).
4.11. В одноэтажных зданиях координационную плоскость чистого пола следует совмещать с нижней горизонтальной основной координационной плоскостью (черт. 12б).
В одноэтажных зданиях, имеющих наклонный пол, с нижней горизонтальной основной координационной плоскостью следует совмещать верхнюю линию пересечения пола с координационной плоскостью наружных стен.
4.12. В одноэтажных зданиях с верхней горизонтальной основной координационной плоскостью совмещают наиболее низкую опорную плоскость конструкции покрытия (черт. 12б).
4.13. Привязку элементов цокольной части стен к нижней горизонтальной основной координационной плоскости первого этажа и привязку фризовой части стен к верхней горизонтальной основной координационной плоскости верхнего этажа принимают с таким расчетом, чтобы координационные размеры нижних и верхних элементов стен были кратными модулю 3М и, при необходимости, М или М.
Источник: www.penoglas.ru
Модульная координация размеров в строительстве. Основные положения
1.1. Модульная координацияразмеров в строительстве (МКРС) должна осуществляться на базе модульнойпространственной координационной системы и предусматривать предпочтительноеприменение прямоугольной модульной пространственной координационной системы(черт. 1).
При проектировании зданий,сооружений, их элементов, строительных конструкций и изделий на основемодульной пространственной координационной системы применяют горизонтальные ивертикальные модульные сетки на соответствующих плоскостях этой системы.
1.2. МКРС устанавливает правила назначенияследующих категорий размеров:
основных координационныхразмеров: шагов (L0, В0) и высот этажей (Н0) зданий и сооружений;
координационных размеровэлементов: длины (10), ширины (b0),высоты (h0), толщины, диаметра (d0)
конструктивных размеровэлементов: длины (I), ширины (b), высоты (h), толщины, диаметра (d).
2. МОДУЛИ И ПРЕДЕЛЫ ИХ ПРИМЕНЕНИЯ
2.1. Для координации размеровпринят основной модуль, равный 100 мм и обозначенный буквой М.
2.2.Для назначения координационных размеров объемно-планировочных и конструктивныхэлементов, строительных изделий, оборудования, а также для построениясистематических рядов однородных координационных размеров должны применятьсянаряду с основным следующие производные модули (черт. 2):
Прямоугольнаямодульная пространственная координационная система
K1, K2, К3 — коэффициенты кратности модулей вплане и по высоте здания (сооружения)
укрупненные модули(мультимодули) 60М; 30М; 15M; 12М; 6М; 3М,соответственно равные 6000; 3000; 1500; 1200; 600; 300 мм;
дробные модули (субмодули) 1/2М;1/5M; 1/10М;1/20M; 1/50М;1/100M, соответственно равные 50;20; 10; 5; 2; 1 мм.
Укрупненный модуль 15Mдопускается при необходимости дополнения ряда размеров, кратных 30М и 60М, приналичии технико-экономических обоснований.
Взаимосвязь междумодулями различной крупности
2.3. Производные модули,указанные в п. 2.2,следует применять до следующих предельных координационных размеровобъемно-планировочного элемента, строительной конструкции, изделия или элементаоборудования:
60М — в плане и по высотебез ограничения;
30М — в плане до 18000 мм,при технико-экономических обоснованиях — без ограничения; по высоте — безограничения;
15М — в плане до 18000 мм;по высоте — без ограничения;
12М — в плане до 12000 мм;по высоте — без ограничения;
6М — в плане до 7200 мм; повысоте — без ограничения;
3М — в плане до 3600 мм, притехнико-экономических обоснованиях в плане до 7200 мм, по высоте — безограничения;
М — по всем измерениям впределах до 1800 мм;
1/2М — то же, до600 мм;
1/5M — тоже, до 300 мм;
1/10М — по всемизмерениям в пределах до 150 мм;
1/20M -тоже, до 100 мм;
1/50М — то же, до50 мм;
1/100M — тоже, до 20 мм.
Принятые пределы применениямодулей необязательны для аддитивных (слагаемых) координационных размеровконструктивных элементов.
Допускается применение высотэтажей 2800 мм, кратных модулю М, за установленным для него пределом.
2.4. Укрупненные модули дляразмеров в плане каждого конкретного вида зданий, его планировочных иконструктивных элементов, проемов и т.д. должны составлять группу, выбранную изобщего ряда, установленного п. 2.2, таким образом, чтобы каждый относительнобольший модуль был кратен всем меньшим, чем достигается совместимость членениймодульных сеток (черт. 3).
В зданиях, состоящих изотдельных связанных между собой корпусов или относительно самостоятельныхчастей, различных по объемно-планировочной структуре и конструктивной системе,для каждой из частей может применяться своя группа укрупненных модулей изуказанных в п. 2.2.
3. КООРДИНАЦИОННЫЕ И КОНСТРУКТИВНЫЕ РАЗМЕРЫСТРОИТЕЛЬНЫХ ЭЛЕМЕНТОВ И ЭЛЕМЕНТОВ ОБОРУДОВАНИЯ
3.1. Координационные размерыконструктивных элементов и элементов оборудования принимаютравными соответствующим размерам их координационных пространств.
3.2. Координационные размерыконструктивных элементов устанавливают в зависимости от основныхкоординационных размеров здания (сооружения).
3.3. Координационный размерконструктивного элемента принимают равным основному координационному размеруздания (сооружения), если расстояние между двумя координационными осями здания(сооружения) полностью заполняют этим элементом (черт. 4).
Пример группировкиукрупненных модулей, обеспечивающей совместимость модульных сеток
Примечание. Вместо указанных на чертеже координационных размеров L0, l0 (длина) могут быть соответственно приняты B0, b0 (ширина)или Н0, h0<высота).
3.4. Координационный размерконструктивного элемента принимают равным части основного координационногоразмера здания (сооружения), если несколько конструктивных элементов заполняютрасстояние между двумя координационными осями здания (сооружения) (черт. 5а, б).
Примечание. На чертежах5 и 6 L0i, и l0i (где i= 1, 2, 3) имеют тот же смысл, что и в п. 1.2 для L0, l0.
3.5. Координационный размерконструктивного элемента может быть больше основного координационного размераздания (сооружения), если конструктивный элемент выходит за пределы основногокоординационного размера здания (сооружения) (черт. 6).
3.6. Координационные размерыпроемов окон, дверей и ворот, аддитивные размеры конструктивных элементов вплане и по высоте, а также размеры шагов и высот этажей в некоторых зданиях, нетребующих больших объемно-планировочных элементов, назначают предпочтительнократными укрупненным модулям 12М, 6М и ЗМ.
3.7. Координационныеразмеры, не зависящие от основных координационных размеров (например, сеченияколонн, балок, толщины стен и плит перекрытий), назначают предпочтительнократными основному модулю М или дробным модулям 1/2М, 1/5M.
3.8. Координационные толщиныплитных изделий и тонкостенных элементов назначают кратными дробным модулям 1/10М,1/20M, а ширину швов и зазоровмежду элементами — кратной также 1/50М и 1/100М.
3.9. Координационныеразмеры, кратные 3М/2 и 1/2М/2, допускаются при членениипополам координационных размеров, равных нечетному числу модулей 3М и 1/2M.
3.10.Конструктивные размеры (l, b, h, d) строительных элементов следует определять, исходя из ихкоординационных размеров за вычетом соответствующих частей ширины зазоров(черт. 7), то есть
l = l0 — q1 — q2. (3)
Размеры зазоров следует устанавливать в соответствии с ГОСТ21778, ГОСТ21779, ГОСТ21780, ГОСТ26607.
4. ПРИВЯЗКА КОНСТРУКТИВНЫХ ЭЛЕМЕНТОВ ККООРДИНАЦИОННЫМ ОСЯМ
4.1. Расположение и взаимосвязь конструктивных элементовследует координировать на основе модульной пространственной координационнойсистемы путем привязки их к координационным осям.
4.2. Модульнаяпространственная координационная система и соответствующие модульные сетки счленениями, кратными определенному укрупненному модулю, должны быть, какправило, непрерывными для всего проектируемого здания или сооружения (черт. 8а).
Прерывную модульнуюпространственную координационную систему с парными координационными осями ивставками между ними, имеющими размер С, кратный меньшему модулю (черт. 8б, в),допускается применять для зданий с несущими стенами в следующих случаях:
1) в местах устройствадеформационных швов;
2) при толщине внутреннихстен 300 мм и более, особенно при наличии в них вентиляционных каналов; в этомслучае парные координационные оси проходят в пределах толщины стены с такимрасчетом, чтобы обеспечить необходимую площадь опоры унифицированных модульныхэлементов перекрытий (черт. 8в);
3) когда прерывная системамодульных координат обеспечивает более полную унификацию типоразмеровиндустриальных изделий, например, при панелях наружных и внутренних продольныхстен, вставляемых между гранями поперечных стен и перекрытий.
4.3. Привязку конструктивныхэлементов определяют расстоянием от координационной оси до координационнойплоскости элемента или до геометрической оси его сечения.
4.3.1. Привязку несущих стени колонн к координационным осям осуществляют по сечениям, расположенным вуровне опирания на них верхнего перекрытия или покрытия.
4.3.2. Конструктивнаяплоскость (грань) элемента в зависимости от особенностей примыкания его кдругим элементам может отстоять от координационной плоскости на установленныйразмер или совпадать с ней.
Расположениекоординационных осей в планезданий с несущими стенами
а — непрерывная система с совмещениемкоординационных осей с осями несущих стен; б — прерывная система с парнымикоординационными осями и вставками между ними, в — прерывная система при парныхкоординационных осях, проходящих в пределах толщины стен
4.4. Привязку конструктивныхэлементов зданий к координационным осям следует принимать с учетом применениястроительных изделий одних и тех же типоразмеров для средних и крайних однородныхэлементов, а также для зданий с различными конструктивными системами.
4.5. Привязку несущих стен ккоординационным осям принимают в зависимости от их конструкции и расположения вздании.
4.5.1. Геометрическая осьвнутренних несущих стен должна совмещаться с координационной осью (черт. 9а);асимметричное расположение стены по отношению к координационной оси допускаетсяв случаях, когда это целесообразно для массового применения унифицированныхстроительных изделий, например, элементов лестниц и перекрытий.
4.5.2. Внутренняякоординационная плоскость наружных несущих стен должна смещаться внутрь зданияна расстояние f от координационной оси(черт. 9б,в), равное половине координационного размера толщины параллельной внутреннейнесущей стены d0в/2или кратное М, 1/2М или 1/5M. Приопоре плит перекрытий на всю толщину несущей стены допускается совмещениенаружной координационной плоскости стен с координационной осью (черт. 9г).
4.5.3. При стенах изнемодульного кирпича и камня допускается размер привязки корректировать в целяхприменения типоразмеров плит перекрытий, элементов лестниц, окон, дверей и других элементов,применяемых при иных конструктивных системах зданий и устанавливаемых всоответствии с модульной системой.
Привязка стен ккоординационным осям
1. Размерыпривязок указаны от координационных осей до координационных плоскостей элементов.
2. Наружная плоскость наружных стен находится с левой стороны каждогоизображения.
4.6. Внутренняякоординационная плоскость наружных самонесущих и навесных стен должнасовмещаться с координационной осью (черт. 9д) или смещаться на размер е с учетом привязки несущих конструкцийв плане и особенности примыкания стен к вертикальным несущим конструкциям илиперекрытиям (черт. 9е).
4.7.Привязка колонн к координационным осям в каркасных зданиях должна приниматься взависимости от их расположения в здании.
4.7.1. В каркасных зданияхколонны средних рядов следует располагать так, чтобы геометрические оси ихсечения совмещались с координационными осями (черт. 10а). Допускаются другиепривязки колонн; в местах деформационных швов, перепада высот (п. 4.8) и вторцах зданий, а также в отдельных случаях, обусловленных унификацией элементовперекрытий в зданиях с различными конструкциями опор.
4.7.2. Привязку крайнихрядов колонн каркасных зданий и крайним координационным осям принимают с учетомунификаций крайних элементов конструкций (ригелей, панелей стен, плит,перекрытий и покрытий) с рядовыми элементами; при этом в зависимости от типа иконструктивной системы здания привязку следует осуществлять одним из следующихспособов:
1) внутреннююкоординационную плоскость колонн смещают от координационных осей внутрь зданияна расстояние, равное половине координационного размера ширины колонны среднихрядов b0c/2 (черт. 10б);
2) геометрическую ось колоннсовмещают с координационной осью (черт. 10в);
3) внешнюю координационнуюплоскость колонн совмещают с координационной осью (черт. 10г).
4.7.3. Внешнююкоординационную плоскость колонн допускается смещать от координационных осейнаружу на расстояние f (черт.10д),кратное модулю 3М и, при необходимости, М или 1/2М.
В торцах зданий допускаетсясмещать геометрические оси колонн внутрь здания на расстояние k (черт. 10е),кратное модулю 3М и, при необходимости, М или 1/2М.
4.7.4. При привязке колоннкрайних рядов к координационным осям, перпендикулярным к направлению этихрядов, следует совмещать геометрические оси колонн с указаннымикоординационными осями; исключения возможны в отношении угловых колонн и колонну торцов зданий и деформационных швов.
4.8. В зданиях в местах перепада высот идеформационных швов, осуществляемых на парных или одинарных колоннах (илинесущих стенах), привязываемых к двойным или одинарным координационным осям,следует руководствоваться следующими правилами:
1) расстояние с между парными координационными осями(черт. 11а,б, в) должно быть кратным модулю 3М и, при необходимости, М или 1/2М;привязка каждой из колонн к координационным осям должна приниматься всоответствии с требованиями п. 4.7;
2) при парных колоннах (илинесущих стенах), привязываемых к одинарной координационной оси, расстояние к от координационной оси догеометрической оси каждой из колонн (черт. 11г) должно быть кратным модулю3М и, при необходимости, М или 1/2М;
3) при одинарных колоннах, привязываемых к одинарнойкоординационной оси, геометрическую ось колонн совмещают с координационной осью(черт. 11д).
Примечание. При расположениистены между парными колоннами одна из ее координационных плоскостей совпадает скоординационной плоскостью одной из колонн.
Привязка колоннкаркасных зданий к координационным осям
1. Внутренниекоординационные плоскости стен (на чертеже показаны условно) могут смещатьсянаружу или внутрь в зависимости от особенностей конструкции стены и еекрепления
2. Размеры привязок от координационных осей указаны до координационныхплоскостей элементов.
Привязка колонн и стен ккоординационным осям в местах деформационных швов
4.9. В объемно-блочныхзданиях объемные блоки следует, как правило, располагать симметрично междукоординационными осями непрерывной модульной сетки.
4.10. В многоэтажных зданияхкоординационные плоскости чистого пола лестничных площадок следует совмещать сгоризонтальными основными координационными плоскостями (черт. 12а).
4.11. В одноэтажных зданияхкоординационную плоскость чистого пола следует совмещать с нижнейгоризонтальной основной координационной плоскостью (черт. 12б).
В одноэтажных зданиях,имеющих наклонный пол, с нижней горизонтальной основной координационнойплоскостью следует совмещать верхнюю линию пересечения пола с координационнойплоскостью наружных стен.
4.12. В одноэтажных зданияхс верхней горизонтальной основной координационной плоскостью совмещают наиболеенизкую опорную плоскость конструкции покрытия (черт. 12б).
4.13. Привязку элементовцокольной части стен к нижней горизонтальной основной координационной плоскостипервого этажа и привязку фризовой части стен к верхней горизонтальной основнойкоординационной плоскости верхнего этажа принимают с таким расчетом, чтобыкоординационные размеры нижних и верхних элементов стен были кратными модулю 3Ми, при необходимости, М или 1/2М.
Модульная(координационная) высота этажа
1- координационная плоскость чистого пола; 2- подвесной потолок
ТЕРМИНЫ И ПОЯСНЕНИЯ
1. Модульная координацияразмеров в строительстве (MKPC)
Взаимное согласование размеровзданий и сооружений, а также размеров и расположения их элементов,строительных конструкций, изделий и элементов оборудования на основеприменения модулей
Условная линейная единицаизмерения. применяемая для координации размеров зданий и сооружении, ихэлементов, строительных конструкций, изделий и элементов оборудования
3. Основной модуль
Модуль, принятый за основу дляназначения других, производных от него модулей
4. Производный модуль
Модуль, кратный основномумодулю или составляющий его часть
5. Укрупненный модуль(мультимодуль)
Производный модуль, кратныйосновному модулю
6. Дробный модуль (субмодуль)
Производный модуль, составляющийчасть основного модуля
7. Модульная пространственнаякоординационная система
Условная трехмерная системаплоскостей и линий их пересечения с расстояниями между ними, равнымиосновному или производным модулям
8. Координационная плоскость
Одна из плоскостей модульнойпространственной координационной системы, ограничивающих координационноепространство
9. Основная координационнаяплоскость
Одна из координационных плоскостей,определяющих членение зданий на объемно-планировочные элементы
10. Координационная линия
Линия пересечениякоординационных плоскостей
Модульное пространство,ограниченное координационными плоскостями, предназначенное для размещенияздания, сооружения, их элемента, конструкции, изделия, элемента оборудования
12. Модульная сетка
Совокупность линий на одной изплоскостей модульной пространственной координационной системы
13. Координационная ось
Одна из координационных линий,определяющих членение здания или сооружения на модульные шаги и высоты этажей
14. Привязка к координационнойоси
Расположение конструктивных истроительных элементов, а также встроенного оборудования, по отношению к координационнойоси
15. Модульный размер
Размер, равный или кратныйосновному или производному модулю
16. Координационный размер
Модульный размер, определяющийграницы координационного пространства в одном из направлении
17. Основные координационныеразмеры
Модульные размеры шагов и высотэтажей
18. Модульный шаг
Расстояние между двумякоординационными осями в плане
19. Модульная высота этажа(координационная высота этажа)
Расстояние между горизонтальнымикоординационными плоскостями, ограничивающими этаж здания
20. Конструктивный размер
Проектный размер строительнойконструкции, изделия, элемента оборудования, определенный в соответствии справилами МКРС
Пространство между двумясмежными основными координационными плоскостями в местах разрыва модульнойкоординационной системы, в том числе и местах деформационных швов
1. РАЗРАБОТАН И ВНЕСЕНЦентральным научно-исследовательским и проектно-экспериментальным институтомпромышленных зданий и сооружений (ЦНИИпромзданий) Госстроя СССР
Я. П. Ватман, канд. техн. наук(руководитель темы); М. Р. Николаев; Г.П. Володин; М. И. Иванов; Л. С. Экслер; Д. М. Лаковский; Э. И. Пищик; Л. Г.Мовшович
2. УТВЕРЖДЕН И ВВЕДЕН ВДЕЙСТВИЕ постановлением Государственного строительного комитета СССР от10.04.91 № 16
3. ВВЕДЕН ВПЕРВЫЕ
4. ССЫЛОЧНЫЕНОРМАТИВНО-Профессиональный ДОКУМЕНТЫ
Обозначение НТД, накоторый дана ссылка
1. Общие указания. 2
2. Модули и пределы их применения. 2
3. Координационные и конструктивные размеры строительныхэлементов и элементов оборудования. 4
4. Привязка конструктивныхэлементов к координационным осям.. 6
Услуги по монтажу отопления водоснабжения
ООО ДИЗАЙН ПРЕСТИЖ 8(495)744-67-74
Кроме быстрого и качественного ремонта труб отопления, оказываем профессиональный монтаж систем отопления под ключ. На нашей странице по тематике отопления > resant.ru/otoplenie-doma.html < можно посмотреть и ознакомиться с примерами наших работ. Но более точно, по стоимости работ и оборудования лучше уточнить у инженера.
Для связи используйте контактный телефон ООО ДИЗАЙН ПРЕСТИЖ 8(495) 744-67-74, на который можно звонить круглосуточно.
Отопление от ООО ДИЗАЙН ПРЕСТИЖ Вид: водяное тут > resant.ru/otoplenie-dachi.html
Наша компания ООО ДИЗАЙН ПРЕСТИЖ входит в состав некоммерческой организации АНО МЕЖРЕГИОНАЛЬНАЯ КОЛЛЕГИЯ СУДЕБНЫХ ЭКСПЕРТОВ. Мы так же оказываем услуги по независимой строительной технической эесаертизе.
Ремонт квартир, загородных домов, кровля, фундаменты, заборы, ограждения, автономная газификация, частная канализация, отделка фасадов, системы водоснабжения от колодца и скважины, профессиональные современные котельные для частных домов и предприятий.
Источник: www.xn——7kcbblldg9eglp0i.resant.ru
