Мостик холода это в строительстве

Объясняем, как не допустить промерзания дома и о чем надо подумать еще на стадии строительства.

Терминами «температурный мост», «мостик холода», «тепловой мост» обозначают участок ограждающей конструкции дома, имеющий пониженное термическое сопротивление. Это может быть участок стены, перекрытия, крыши, периметр проёма и т. д. Через такие участки из дома может уходить довольно много тепла, а эти потери из-за мостиков холода ведут к снижению комфорта жилья и заметному уменьшению срока эксплуатации дома.

Рассмотрим основные типичные случаи температурных мостов для разных типов домов, причины их появления и способы предотвращения появления мостиков холода при строительстве.

Разделим типичные мостики холода на несколько групп:

• мостики холода в оконных блоках и кровле;
• в бетонных, кирпичных и каменных домах;
• в деревянных рубленых ­домах;
• в каркасных домах.

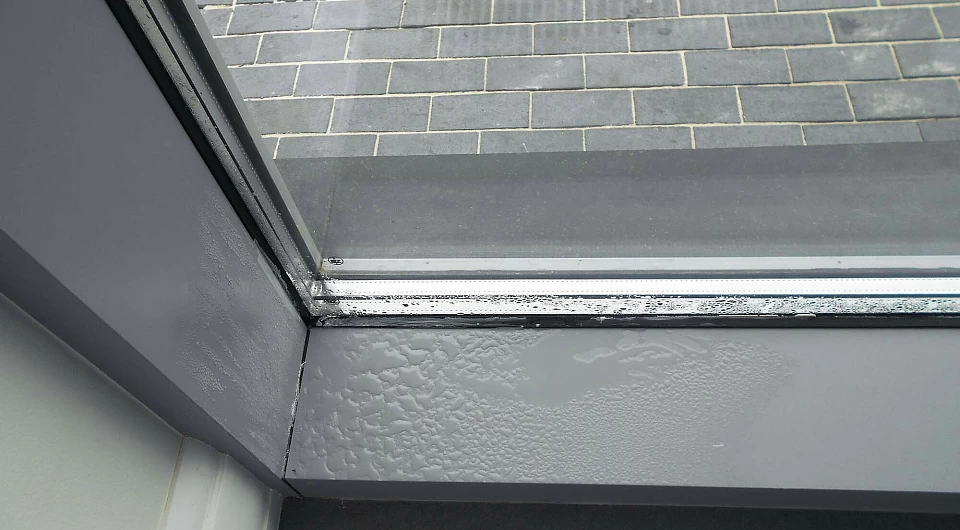

Часто в домах можно наблюдать сырость, изморозь и даже плесень на оконных откосах и оконных рамах в холодное время года. Главная причина указанных явлений — либо недостаточная, либо неграмотно выполненная теплоизоляция монтажных швов. Речь идёт о заполнении зазоров между оконными блоками и ограждающими конструкциями.

Мостик холода в строительстве

Согласно ГОСТ монтажный шов в бетонных, кирпичных и каменных домах состоит из трёх-четырёх слоёв:

1. I — наружный водоизоляционный паропроницаемый слой;
2. II — центральный тепло- и звукоизоляционный слой;
3. III — внутренний пароизоляционный слой;
4. IV — дополнительный водопароизоляционный слой.

Мостики холода могут образоваться из-за недостаточной толщиной утеплителя (в основном монтажной пены) или отсутствия его непрерывности. Принципиально важно наличие пароизоляции внутри и наружной гидроизоляции. Слой пароизоляции защищает утеплитель от намокания и потери им теплоизоляционных свойств.

Стальные балки

Мансарды с металлическими балками — самый опасный вид крыши в плане мостиков холода. Иногда строители оставляют всю балку или часть её в «пироге» кровли. И тогда вся балка становится большим мостом холода. Металлические балки должны быть в тёплом контуре здания. Если торец металлической балки выходит на фасад без утепления, то будет обеспечено промерзание и переохлаждение балки внутри помещения до 2 м от наружной стены.

Железобетонные перекрытия

В бетонных и кирпичных домах в основном монтируют ж/б монолитные перекрытия, которые опираются на наружные стены. Очень часто плиты перекрытий опирают на всё сечение стен. Коэффициент теплопроводности бетона составляет 1,28–1,51 Вт/(м.К), а пустотелого кирпича — 0,35–045 Вт/(м.К). Если не утеплить снаружи торцы выступающих на фасад плит перекрытий, получатся мостики холода в углах комнат на потолках и полах. Выходов из данной ситуации несколько:

• торцы плит не выводить на наружные поверхности стен, то есть опирать плиты на часть стены. При толщине стены в 520 мм перекрытие опереть на 260 мм, а далее выложить кирпичную кладку;
• устроить перфорацию из пенополистирола (ППС) в бетонной плите на участке опирания на стену. При таком устройстве мостик холода через плиту значительно уменьшится, и есть возможность избежать промерзания перекрытия. Но при устройстве перфорации очень желательно устроить дополнительную теплоизоляцию по торцам в виде карниза из ППС;
• провести наружную теплоизоляцию фасадов с выступающими плитами и далее финишную отделку.

Железобетонное перекрытие выходит наружу. Требуется утепление фасадов для предотвращения мостиков холода

При устройстве монолитных ж/б плит перекрытий, особенно с выпусками под балконы, следует тщательно проработать вопрос теплоизоляции. Делают перфорацию на участке выхода плиты за пределы тёплого контура дома либо устраивают её теплоизоляцию в помещении на участке выхода на балкон (со стороны пола — плитами ППС перед стяжкой, со стороны потолка — тёплой штукатуркой).

Аналогична ситуация с оконными и дверными бетонными перемычками. Необходимо делать вставки из ППС по всей длине перемычек на участке установки дверей и окон, чтобы монтажный шов приходился как раз на теплоизоляционную вставку перемычки.

В гараже установили металлическую балку кровли. Она должна быть внутри помещения для предотвращения мостиков холода.

Рубленый дом

У некачественно построенных домов с рублеными стенами тоже есть набор мостиков холода. Основные дефекты теплоизоляции — это непроконопаченные межвенцовые пазы и угловые соединения брёвен. В домах из клеёного бруса с утеплителем в межвенцовых пазах часто присутствует неустранимая проблема при устройстве углов. Многие делают угловые соединения без шипов и пазов, надеясь на вставки из льноволокна, которые рвутся при монтаже, не обеспечивают сплошную теплоизоляцию и легко продуваются. При этом проблему можно решить лишь сплошным утеплением угловых соединений снаружи или изнутри, что приводит к порче внешнего вида и большим затратам.

Второй тип мостиков холода в рубленых домах связан с неправильной установкой оконных блоков, точнее, обсад. При установке их в сыром срубе строители часто оставляют недостаточный зазор между верхней обсадой и венцом сруба. После высыхания сруба верхнее бревно садится на обсаду и вывешивается с образованием зазора между верхним бревном проёма и нижележащим бревном. Это типичный мостик холода. Чтобы устранить дефект, приходится подпиливать нижнюю часть бревна вверху оконного или дверного проёма для устройства зазора с последующим утеплением.

Курьёзные, но нередкие мостики холода

Иногда на поверхности бетонных монолитных стен (точнее, в несущих пилонах-простенках) появляются небольшие мокрые пятна, которые со временем становятся ржавого коричневого цвета. Типичный подарок нерадивых строителей — выход на поверхность стены не демонтированной шпильки крепления опалубки. Металл промерзает в сильные морозы и пропускает холод в дом. Придётся выбивать шпильки и заново отделывать дом снаружи и внутри.

Источник: mobile-business.by

Из чего построить дом, чтобы тепло не уходило на улицу: ТОП-3 мостиков холода

Читайте в статье

Что такое мостики холода и как их определить

«Мостик холода» — это участок конструкции с низким термическим сопротивлением. Он может быть как вертикальным, так и горизонтальным. Например, стены и швы в кладке, окна, двери, крыша и фундамент. Через такие участки из дома может уходить довольно много тепла, а эти потери из-за мостиков холода ведут к снижению комфорта жилья, заметному уменьшению срока эксплуатации дома и, конечно, увеличению платы за отопление.

Первый «мостик холода» — материал стен

Вопрос: из чего построить дом — актуален для каждого, ведь рынок современных строительных материалов очень широк. Но каждый хочет жить в комфортном и теплом доме, особенно зимой. А сохранность тепла в доме во многом зависит от того, какой стеновой материал был выбран при строительстве дома, ведь через стены уходит до 35% тепла. За этот показатель отвечает теплопроводность материала, чем она выше – тем больше тепла материал пропускает свозь себя.

А для тех, кто планирует построить «коробку» дома, завести ее под крышу, и жить какое-то время в доме без наружной отделки – вдвойне важно, чтобы в доме было тепло.

В таблице ниже представлены для сравнения три основных вида материалов, используемых при обустройстве стен дома: деревянный брус, газобетонный блок и керамзитоблок. Физико-механические характеристики взяты с сайтов-производителей материалов.

Таблица 1 — Тепловые свойства различных материалов.

Как следует из таблицы, самым теплым стеновым материалом является газобетон, который лучше всего подходит для постоянного проживания и может не требовать дополнительного утепления. На втором месте расположился деревянный брус и на третьем — керамзитоблок, являющийся одним из самых холодных строительных материалов и требующий обязательной дополнительной теплоизоляции.

Второй мостик «холода» — Швы кладки

Как мы увидели в схеме выше, через стены происходит до 35% общих теплопотерь и поэтому необходимо, чтобы материал, из которого они выложены и сама кладка были качественными. Зачем нужно думать об этом на этапе планирования строительства? Да чтобы впоследствии не отапливать улицу и не выбрасывать деньги на «ветер».

Теплопотери в здании помогает определить тепловизор, представляющий собой прибор для мониторинга распределения температуры на исследуемой поверхности. На монитор устройства выводится картинка, на которой каждой температуре соответствует определенный цвет.

Значение цвета на экране тепловизора

Когда съемка теплопотерь ведется с улицы, то на экране она отображается так:

• синий цвет. Обозначение минимальных теплопотерь;
• зеленый. Среднее значение тепловых потерь между наиболее горячим местом и самым холодным местом конструкции дома;
• красный. Этим цветом обозначаются максимальные теплопотери через стену, окна или крышу здания.

При съемке здания изнутри цветовое обозначение получает другую интерпретацию:

• синий. Наибольшее теплопотери;
• зеленый. Среднее значение тепловых потерь в здании;
• красный. Минимальный уровень теплопотерь.

Во время строительства дома из деревянного бруса требуется утепление стыков при помощи пакли, джута и т.п. Если все выполнить качественно, то мостики холода будут минимальны, а стены и зазоры между рядами бруса будут надежно удерживать тепло внутри дома.

Цвет на тепловизоре укажет наиболее уязвимые места

Кладка керамзитобетона осуществляется на цементно-песчаный раствор с толщиной шва порядка 5-10 мм. Бетон хорошо проводит тепло и так же хорошо передает его на улицу. Он, по сравнению с другими материалами, является самым холодным, а значит требует обязательного дополнительного утепления. Поэтому только с помощью утепления и наружной отделки (сайдингом, кирпичом) можно снизить теплопотери в доме.

Теплопотери на экране профессионального тепловизора

Кладка газобетона осуществляется на минеральный или пенополиуретановый клей с толщиной шва 1-3 мм. На мониторе зеленым цветом отображается однородная стена из газобетона, которая не имеет мостиков холода. То есть через стены нет теплопотерь. Это означает, что чем теплее материал и чем меньше кладочных швов и их толщина — тем теплее поверхность стены.

Особенно это важно для семей, которые по каким-то причинам заехали в недостроенный дом, или стали жить в доме без наружной отделки. Дом из газобетона в этом случае будет комфортным для проживания.

Зеленый цвет — отсутствие теплопотерь

Мостик холода №3. Оконные и дверные перемычки

Суммарно двери и окна отдают до 25% общего тепла из дома. Для того чтобы сделать его максимально теплым наряду со стенами также важны перемычки, которые монтируются над местом, где в будущем будут установлены окна и двери.

В домах со стенами из керамзитобетона используются тяжелые конструкции из железобетона, которые обязательно требуют дополнительного внешнего утепления, как и в принципе сам дом.

Окна и перемычки над ними — основная зона теплопотерь

Во время возведения зданий из газобетонных блоков применяют специальные U-блоки, используемые специально для создания оконной или дверной перемычки. Однако и они нуждаются в дополнительной теплоизоляции. Как правило, утепляющий материал вкладывается во внутрь блока и после этого заливается скрепляющим раствором.

Пространство для утеплителя внутри блока

Итак, мы видим, на первом месте дом, выстроенный из бруса за счет отсутствия в конструкции перемычек в принципе. На втором — дома из газобетона с возможностью применения при строительстве U-образных блоков вместе с утеплителем, которые защищают зоны перемычек от переохлаждения. И на третьем — дома из керамзитных блоков, при строительстве которых используют ЖБИ перемычки, которые являются холодными за счет большого количества бетона составе.

Источник: housechief.ru

Что такое мостики холода в строительстве и их устранение своими руками

Без знания о том, что такое мостики холода в строительстве, невозможно спроектировать, возвести энергоэффективный жилой дом и грамотно его отремонтировать. Являясь источниками теплопотерь, они существенно влияют на микроклимат в комнатах, эксплуатационные свойства используемых материалов, надежность и долговечность строения.

Мостики холода — их виды и причины образования

Мостик холода в строительстве — что это такое? Это участки строения с высокой проводимостью тепла. Температура здесь ниже, чем в других частях конструкции.

Мостики холода бывают нескольких видов:

• геометрические — связаны с конструктивными особенностями дома, встречаются в местах стыков отдельных элементов (углы, соприкосновение наружных стен с фундаментом и кровлей, балконные плиты);
• линейные — образуются в результате прерывания теплоизоляционного слоя, например, в дверных и оконных проемах;
• точечные — возникают в местах установки крепежей, навесов, телевизионных антенн;
• обусловленные особенностями используемых материалов, их комбинациями при различных значениях коэффициента теплопроводности.

Самые распространенные причины теплопотерь: некачественное утепление узловых соединений, несоблюдение технологии строительства, неправильный выбор материалов.

На практике часто встречается несколько видов температурных мостов, что требует точных расчетов еще на этапе проектирования строения.

Как обнаружить теплопотери

Мостики холода могут проявить себя следующим образом:

• понижением температуры воздуха в помещении при стабильно работающей системе отопления;
• появлением конденсата на холодных поверхностях;
• образованием локальной наледи;
• появлением темных плесневых пятен;
• отставанием и деформацией отделочных материалов;
• устойчивым запахом сырости в комнате.

Если вы заметили один или несколько «симптомов» сразу, то есть смысл проверить дом на наличие теплопотерь специальными приборами — пирометром или тепловизором. Они позволяют провести бесконтактную термодиагностику дома и выявить его слабые места. Устройства отличаются друг от друга функциональными возможностями, принципом работы и ценами.

Классический пирометр — прибор, позволяющий определить температуру объекта в заданной точке. Данные выводятся в виде числового значения на небольшой экран. Для оценки состояния всего дома придется выполнить множество отдельных измерений, что не всегда удобно и затратно по времени. К тому же, в бюджетных моделях пирометров нет возможности сохранять полученные данные.

Тепловизоры обладают расширенным функционалом. На их мониторах полностью отражается тепловая картина объекта. Ее можно сохранить в виде изображения или термограммы на сторонний накопитель. Также дальность действия тепловизора больше, чем у пирометра.

Обратите внимание! Так как предотвратить появление мостиков холода легче, чем их устранить, тепловизионное исследование проводят еще на ключевых этапах строительства жилого дома.

Профилактика и устранение мостиков холода

В предотвращении мостиков холода в каркасном и любом другом доме большую роль играет соблюдение технологии строительства. Однако если дефекты обнаружились или возникли в процессе эксплуатации жилья, их можно устранить самостоятельно. Работа в каждой части дома и с определенными материалами имеет свои особенности.

Оконные и дверные проемы

Оконные и дверные проемы — самые слабые места в плане теплопотерь. Установленные в них конструкции остекления активно эксплуатируются, подвергаются множеству негативных внешних факторов, постоянным перепадам температур.

Для устранения мостиков холода в проемах принимают следующие меры:

• меняют уплотнительную ленту;
• снимают откосы и заново запенивают пространство под ними;
• утепляют подоконник;
• заново герметизируют все швы силиконовым составом.

Большую роль в предотвращении теплопотерь через окна и двери играет их правильная регулировка.

Наружные стены

Большая площадь наружных стен — фактор риска для образования мостиков холода при строительстве жилого дома. По этой причине важно грамотно подобрать теплоизоляционный материал и уложить его.

Для вертикальных поверхностей подходят утеплители в виде плит. Они обладают высокой прочностью, устойчивы к деформациям. Рулонные материалы более рыхлые, велик риск их сползания по стене и образования холодных «окон».

Специалисты рекомендуют укладывать утеплитель с соблюдением следующих правил:

• плиты плотно вставляют между стойками каркаса или обрешетки;
• образовавшиеся щели заполняют обрезками утеплителя или задувают монтажной пеной;
• изоляцию выполняют в несколько слоев с разбежкой швов.

Отдельного внимания заслуживают стены с бетонной или кирпичной кладкой. Для лучшей теплоизоляции цементные швы между ними делают максимально тонкими. Обусловлено это тем, что используемый раствор промерзает гораздо быстрее, чем бетонные блоки.

Хорошей профилактикой теплопотерь является использование блоков с соединением «шип-паз». В качестве изоляции между ними наносят тонкий слой клея или того же цементного раствора.

Для наружных стен дома из сруба особенно важна качественная конопатка щелей. Материал должен быть биологически инертным, не вызывать интереса у птиц, обладать низким коэффициентом теплопроводности.

Одна из мер профилактики мостиков холода в каркасных домах — грамотная сборка наружных углов, позволяющая проложить в них утеплитель.

Стык наружных стен с фундаментом и кровлей

В стыках наружных стен с фундаментом часто образуются мостики холода. Основная причина этого — неправильная укладка утеплителя. Необходим непрерывный изоляционный контур, когда утеплитель фундаментных стен надежно соединяется с утеплителем наружных стен. Качественной теплоизоляции требует и пол первого этажа.

Проблема стыка наружных стен с кровлей заключается в том, что эти конструкции собирают из материалов с различными эксплуатационными характеристиками. И здесь также важно непрерывное утепление.

Обратите внимание! Теплопотери через кровлю могут достигать 30%.

Практика показывает, что строители иногда забывают проложить теплоизоляцию между наружной стеной и крайними стропилами, не выпускают ее к карнизам, не утепляют мауэрлат.

Балконная плита

Выпуск балконной плиты — слабое место в конструкции любого дома, особенно, если речь идет о железобетонном элементе и отсутствии остекления. В этом случае довольно быстро охлаждается все — сама плита, ее стык с перекрытием, крепежные элементы. Металлокаркас становится хорошим проводником для низких температур в прилегающую комнату.

Решение проблемы заключается в теплоизоляции плиты с трех сторон, утеплении внутренней поверхности перекрытия, использовании стальной арматуры с низким коэффициентом теплопроводности.

Видео: Заделка мостиков холода перед пароизоляцией

Своими руками проще всего устранить мостики холода в оконных и дверных проемах. Немного сложнее добраться до узловых соединений и выполнить ремонт там. Для этого придется пожертвовать чистовой отделкой. Что же касается фундамента и утепления его стыков с наружными стенами, то здесь требуется тщательное выполнение изоляционных работ на этапе строительства.
