Оцинкованный профиль для каркасного строительства виды

Легкий металлический профиль, или по-другому, термопрофиль ЛСТК, – это стальные балки разных размеров, по форме напоминающие букву «П» — направляющий профиль / «С» — стоечный профиль. Сегодня он используется всё чаще и чаще для сооружения несущих каркасов быстровозводимых зданий. Причём как промышленного значения (склады, ангары, фермы), так и бытовые (дачи, мансарды). Эта новейшая технология была придумана шведами и финнами и стала широко использоваться во всём мире.

Один из самых популярных в строительстве разновидностей термопрофиля – это оцинкованный шляпный профиль. Универсальные качества позволяют применять его в разных областях: для отделки фасадов, ограждений и даже внутри помещений. Однако, главная задача, которую он выполняет – замещение традиционного деревянного каркаса («обрешётки») при возведении кровли. В отличие от деревянных материалов, шляпный профиль пш не требует дополнительной химической обработки, не деформируется со временем и стоит гораздо меньше.

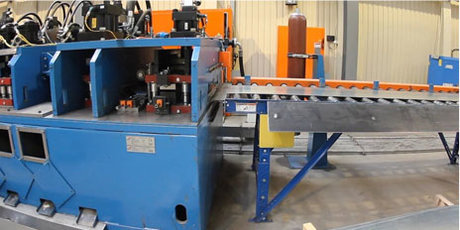

Компания «ЛСТК СтройГрупп» производит и занимается продажей металлоконструкций, а также проектированием и строительством зданий с их использованием. Купить любой термопрофиль, в том числе и шляпный профиль, в Москве вы можете в нашем интернет-магазине по выгодной стоимости и с недорогой доставкой.

Дом с каркасом из оцинкованного профиля

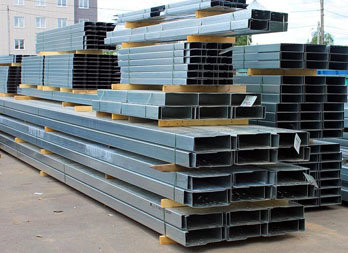

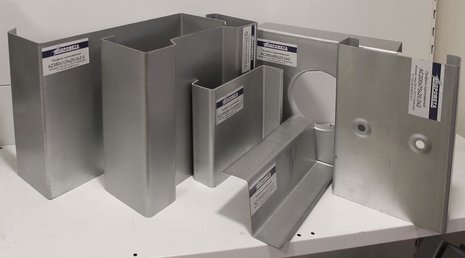

Виды оцинкованных профилей/ термопрофилей и сопутствующие металлоизделия для возведения каркасных зданий с применением современной технологии ЛСТК (Легких Стальных Тонкостенных Конструкций) поставляемые компанией ПСК ЛСТКСТРОЙГРУПП:

Профили/ термопрофили оцинкованные направляющие

Профили направляющие (размер полок 60 мм)

• ПН-45(70/75)-60-t Толщина, t = 0,7; 0,8; 0,9; 1,0; 1,2; 1,5; 2,0
• Высота, h = 45; 70; 75 мм
• Профили напраляющие формируют панель ЛСТК, являются ограничительными профилями панелей межэтажных и стеновых. Профиль/ термопрофиль направляющий — это профиль ЛСТК П-образной формы, служит направляющим для стоечных профиле. Возможно использовать в виде перемычек между стоечными профилями металлокаркаса внутренних и внешних стеновых перегородок в строениях. Монтируется согласно технического каталога с профилем стоечным соответствующего размера.

Профили направляющие (размер полок 50 мм)

• ПН-100(150/200/250/300)-50-t Толщина, t = 0,7; 0,8; 0,9; 1,0; 1,2; 1,5; 2,0
• Высота, h = 100; 150; 200; 250; 300 мм
• Профили напраляющие формируют панель ЛСТК, являются ограничительными профилями панелей межэтажных и стеновых. Профиль/ термопрофиль направляющий — это профиль ЛСТК П-образной формы, служит направляющим для стоечных профиле. Возможно использовать в виде перемычек между стоечными профилями металлокаркаса внутренних и внешних стеновых перегородок в строениях.

Профиль направляющий перемычка двусторонняя (размер полок 50 мм)

• ТНпд-100(150/200/250)-50-t Толщина, t = 1,5; 2,0
• Высота, h = 100; 150; 200; 250 мм
• Перемычка двустороняя служит для ограничения дверного и оконного проемов по высоте. Является металлическим профилем панелей межэтажных и стеновых. Профиль ЛСТК П-образной формы. Возможно использовать в виде перемычек между стоечными профилями металлокаркаса внутренних и внешних стеновых перегородок в строениях. Монтируется согласно технического каталога совместно с профилем стоечным соответствующего размера.

Профиль направляющий перемычка односторонняя (размер полок 50 мм)

• ТНпо-100(150/200/250)-50-t Толщина, t = 1,5; 2,0
• Высота, h = 100; 150; 200; 250 мм
• Перемычка односторонняя служит для обустройства дверного и оконного проемов по высоте/ширине. Профиль ЛСТК П-образной формы. Возможно использовать в виде перемычек между стоечными профилями металлокаркаса внутренних и внешних стеновых перегородок в строениях. Монтируется согласно технического каталога совместно с профилем стоечным соответствующего размера.

Терморофили направляющие 6 рядов термопросечек (размер полок 50 мм)

• ПН-150(200/250/300)-50-t Толщина, t = 0,8; 1,0; 1,2; 1,5; 2,0
• Высота, h = 150; 200; 250; 300 мм
• Терморофили напраляющие формируют панель ЛСТК, являются ограничительными профилями панелей межэтажных и стеновых. Термопрофиль направляющий — профиль П-образной формы. Возможно использовать в виде перемычек между стоечными профилями металлокаркаса внутренних и внешних стеновых перегородок в строениях. Возможно использование в виде подсисиемы с утеплением для вентелируемого фасада.

Профили/ термопрофили оцинкованные направляющие

Профиль оцинкованный стоечный разнополочный (размер полок 41/45 мм)

• ТС-45(70/100/120/150/200/250)-41/45-t Толщина, t = 0,7; 0,8; 1,0; 1,2; 1,5; 2,0
• Высота, h = 45; 70; 100; 120; 150; 200; 250 мм
• Профиль стоечный в большинстве случаем заполняет вертикально стеновую панель ЛСТК через каждые 600 мм. Профиль стоечный — это профиль ЛСТК С — образной формы, применяется для распределения вертикальных нагрузок. Возможно использовать в виде оконных и дверных перемычек внутренних и внешних стеновых перегородок в строениях. Монтируется согласно технического каталога совместно с профилем направляющим соответствующего размера. Возможно использовать в виде фасадной подсистемы для утепления зданий.

Термопрофиль стоечный разнополочный 6 рядов термопросечек (размер полок 41/45 мм)

• ТС-100(120)-41/45-t Толщина, t = 0,7; 1,0; 1,2; 1,5; 2,0
• Высота, h = 100; 120 мм
• Термопрофиль стоечный в большинстве случаем заполняет вертикально стеновую панель ЛСТК через каждые 600 мм. Термопрофиль стоечный — это профиль ЛСТК С — образной формы, применяется для распределения вертикальных нагрузок. Возможно использовать в виде оконных и дверных перемычек внутренних и внешних стеновых перегородок в строениях. Монтируется согласно технического каталога совместно с профилем направляющим соответствующего размера. Возможно использовать в виде фасадной подсистемы для утепления зданий.

Термопрофиль стоечный разнополочный 8 рядов термопросечек (размер полок 41/45 мм)

• ТС-150(200/250)-41/45-t Толщина, t = 0,7; 1,0; 1,2; 1,5; 2,0
• Высота, h = 150; 200; 250 мм
• Термопрофиль стоечный в большинстве случаем заполняет вертикально стеновую панель ЛСТК через каждые 600 мм. Термопрофиль стоечный — это профиль ЛСТК С — образной формы, применяется для распределения вертикальных нагрузок. Возможно использовать в виде оконных и дверных перемычек внутренних и внешних стеновых перегородок в строениях. Монтируется согласно технического каталога совместно с профилем направляющим соответствующего размера. Возможно использовать в виде фасадной подсистемы для утепления зданий.

Профиль ЛСТК оцинкованный стоечный равнополочный (размер полок 45/45 мм)

• ТС-100(150/200/250/300)-45-t Толщина, t = 0,8; 1,0; 1,2; 1,5; 2,0
• Высота, h = 100; 150; 200; 250; 300 мм
• Профиль стоечный в большинстве случаем заполняет вертикально стеновую панель ЛСТК шаг 600 мм. Профиль стоечный — это профиль ЛСТК С — образной формы, применяется для распределения вертикальных нагрузок. Возможно использовать в виде оконных и дверных перемычек внутренних и внешних стеновых перегородок в строениях. Монтируется согласно технического каталога совместно с профилем направляющим соответствующего размера. Возможно использовать в виде фасадной подсистемы для утепления зданий.

Профиль ЛСТК оцинкованный стоечный равнополочный с коммуникационными отверстиями (размер полок 45/45 мм)

• ТС-100(150/200/250/300)-45-t-КО Толщина, t = 0,8; 1,0; 1,2; 1,5; 2,0
• Высота, h = 100; 150; 200; 250; 300 мм
• Профиль стоечный в большинстве случаем заполняет вертикально стеновую панель ЛСТК шаг 600 мм. Налицик коммуникационных отверстий позволяет монтировать коммуникации в во внутренней полости ЛСТК конструкций. Профиль стоечный — это профиль ЛСТК С — образной формы, применяется для распределения вертикальных нагрузок. Возможно использовать в виде оконных и дверных перемычек внутренних и внешних стеновых перегородок в строениях.

Профиль прогон / Шляпный профиль / Обрешетка кровельная

Профиль прогон / Профиль шляпный (ОП — высота 10мм)

• ОП-60(90,120 — ширина рабочей поверхности)-t Толщина, t = 0,5; 0,7; 0,8; 0,9; 1,0; 1,2; 1,5
• Высота, h = 10 мм
• Шляпный профиль/ профиль прогон ЛСТК. Применение: кровельная обрешетка, фасадная подсистема, обрешетка стен внешних и внутренних. Применение данного вид профиля в качестве кровельной обрешетки позволяет исключить применение контр обрешётки благодаря дополнительным отверстиям в полке профиля.

Профиль прогон / Профиль шляпный (ОП — высота 20мм)

• ОП-60(90,120 — ширина рабочей поверхности)-t Толщина, t = 0,5; 0,7; 0,8; 0,9; 1,0; 1,2; 1,5
• Высота, h = 20 мм
• Шляпный профиль/ профиль прогон ЛСТК. Применение: кровельная обрешетка, фасадная подсистема, обрешетка стен внешних и внутренних. Применение данного вид профиля в качестве кровельной обрешетки позволяет исключить применение контр обрешётки благодаря дополнительным отверстиям в полке профиля.

Профиль прогон / Профиль шляпный с перфорацией (ОПП — 44 мм)

• ОПП-44-t Толщина, t = 0,7; 0,8
• Высота, h = 44 мм
• Шляпный профиль/ профиль прогон ЛСТК. Применение: кровельная обрешетка, фасадная подсистема. Применение данного вид профиля в качестве кровельной обрешетки позволяет исключить применение контр обрешётки благодаря дополнительным отверстиям в полке профиля. Дополнительные боковые отверстия улучшают циркуляцию воздушного потока в подкровельном/ подфасадном пространстве.

Уголки оцинкованные / пластины оцинкованные / ленты оцинкованные /

Профиль термопрофиль оцинкованный Z — профиль

Профиль прогон / Термопрофиль Z — оцинкованный (шесть рядов термопросечек)

• TZ-100(120)-41/47-t Толщина, t = 1,0 ; 1,2; 1,5; 2,0
• Высота, h = 100; 120 мм
• Z профиль прогон/ Z-балка ЛСТК. Применение: кровельные балки, фасадная подсистема. Применение данного вид профиля в качестве кровельной балки/ фасадной подсистемы позволяет исключить применение дополнительных уголков для крепления к стенам строения/ перекрытиям межэтажным.

АИ ПН — Профиль оцинкованный направляющий. Применяется в виде горизонтальных направляющих во внешних стеновых панелях и перекрытиях. Используется в виде несущей конструкции при строительстве быстровозводимых зданий на основе современных технологий — ЛСТК (Легкие Стальные Тонкостенные Конструкции) .Структура термопофиля такова, что не позволяет образовываться мостикам холода внутри помещения.

АИ ТН — Термопрофиль оцинкованный направляющий. Применяется в виде горизонтальных направляющих во внешних стеновых панелях и перекрытиях. Используется в виде несущей конструкции при строительстве быстровозводимых зданий на основе современных технологий — ЛСТК (Легкие Стальные Тонкостенные Конструкции) .Структура термопофиля такова, что не позволяет образовываться мостикам холода внутри помещения.

АИ ПП — профиль прогон оцинкованный (шляпный профиль или вентилируемый прогон). Ширина развёртки: 155 мм. Выпускается с отверстиями, так и без отверстий. Ш ляпный профиль — профиль выполненный из оцинкованной стали, которым чаще всего заменяют деревянную обрешетку. Профиль прогон идеально подходит для обрешетки кровельной и фасадной систем.

Облицовка здания вентилируемым фасадом с использованием профиль прогона (шляпного профиля) — оптимальное решение. Цена профиль прогона невысока.

АИ ТС — т ермопрофиль стоечный равнополочный. Ширина развёртки термопрофиля: 254,5 мм. Применяется для возведения зданий по современной технологии каркасного строительства из ЛСТК (Легкие Стальные Тонкостенные Конструкции).

Уголок АИ У. Широко используется в различных строительных конструкциях. Возможно изготовить данный вид профиля как равнополочный так и разнополочный. Ширина полки от 20 до 300 мм. Возможно окрасить в различные цвета по каталогу RAL

Термопрофиль ЛСТК — применение:

Несущая конструкция.

Здание, возводимое с применением современной технологии ЛСТК (легкие стальные тонкостенные конструкции — точнее оцинкованные профиля различного сечения толщиной от 0,8 до 2 мм), основной составляющей которых является несущий металлоркаскас. В результате проектных работ расчетчик вычисляет несущую способность металлокаркаса задавая ветровые и снеговые нагрузки, тем самым определяя толщину составляющих каркаса стоечных и направляющих профилей. В данном случае конструктив несет все основные нагрузки включая вес обшивного материала, покрывающего каркас.

Ограждающая конструкция.

Строительство зданий с применением бетона и аналогичных составов — сезонное строительство (не возможно производить в условиях низкой температуры). Построив основной конструктив из железо бетонных конструкций в зимний период времени года, можно производить работы монтируя ограждающие конструкции из ЛСТК. Ограждающие конструкции не являются несущими — их основная цель защитить строение от воздействия внешней окружающей срезы, придать зданию законченный эстетический вид.

Кровельная подсистема.

Применяя профили ЛСТК (профиль прогон, шляпный профиль) для фасадной обрешетки и контробрешетки в виде под кровельной системы исключаем работы: антисептирование, пропитка огне био защитными составами и т д). Так же получив готовые профиля нужного размера согласно проекту на строительной площадке не останется отходов. Экономия на работах и материалах ощутимая по сравнению с пиломатериалами из древесины.

Фасадная подсистема.

Применяя профили ЛСТК (профиль прогон, шляпный профиль — перфорированный с отверстиями) для фасадной подсистемы исключаем работы: антисептирование, пропитка огне био защитными составами и т д). Так же получив готовые профиля нужного размера согласно проекту на строительной площадке не останется отходов. Экономия на работах и материалах ощутимая по сравнению с пиломатериалами из древесины.

Цены на термопрофиль:

Прайс-лист на профиль ЛСТК для строительства зданий по ГОСТ Р 52246-2004 СТ350, Zn-350 гр./м 2

Источник: lstk-msk.ru

Металлокаркас для дома (лстк) своими руками

Постройка теплицы осуществляется на ровном грунте, на хорошо освещенном участке, ориентируя сооружение с севера на юг по длине — это позволит максимально использовать световой день. Первый шаг в постройке теплицы своими руками — разметка фундамента. По периметру будущей теплицы нужно выкопать узкую траншею глубиной 20-30 сантиметров. Этот объем заполняется бетоном.

Перед заливкой бетона в землю вбивается арматура. После того как бетон застыл, нужно приварить к арматуре профиль для основания под каркас — прямоугольник 3 на 6 метров. К нему при помощи угловых и Т-образных крабов монтируют вертикальные стойки.

Каркас крыши собирают частично с помощью крабов, частично — с помощью болтов. В случае если планируется круглогодичная теплица, все места соединений профильной трубы лучше сварить. Следующий важный этап — обшивка поликарбонатом. Прикрепить листы поликарбоната к профилям своими руками можно при помощи саморезов по металлу. Специалисты рекомендуют при этом использовать термошайбы в качестве прокладочного элемента – из-за разной степени температурного расширения самореза и поликарбоната.

Хотя более распространенный и дешевый способ — обычные резиновые шайбы. Пленку на такой каркас можно прикрепить с помощью шнура. Но, учитывая ее недолговечность, более логично выбирать все-таки поликарбонат. Пленку придется снимать на зиму, а то и менять каждый сезон.

Виды оцинкованного профиля

Оцинкованные профильные трубы изготавливаются при помощи обработки профессиональной сварки, после которой изделие приобретает прочность.

Стальной 20 на 20 и 20 на 40

Стальные профильные элементы прямоугольного сечения с толщиной стенки 1–2 мм используются при создании теплиц и других уличных сооружений. При возведении тепличного сооружения этот вид металлопроката нашел применение благодаря особенностям сечения. Благодаря плоским граням, удобно монтировать при установке на ровную поверхность.

Стоит знать!Сталь 40 – это качественный углеродистый металл. Одной из его особенностей является невосприимчивость к сварке.

Омега-профиль

Для монтажа поликарбонатной теплицы оцинкованная труба-омега рекомендуют применять в качестве прогона. Придаст сооружению достаточную жесткость, а благодаря покрытию поверхности трубы полиэфирной эмалью, не требует систематической покраски и применения антикоров. При монтаже омега-трубы не используют сварочные работы.

Поэтому можно возводить тепличное сооружение при отсутствии электричества. Сложная конфигурация «омега» состоит из пяти ребер, имеет высокую прочность и малую массу. Обладает долгим сроком эксплуатации до 70 лет.

Сдвоенный

Сдвоенный S-монтажный элемент является опорной конструкцией, применяют для работы с гипсокартоном, строительстве арочных и пленочных тепличных сооружений. Производят длиной до 2, 5 м. При монтаже совмещают с универсальной консольной опорной деталью КУ для крепления к любой поверхности. Изготовлен из оцинкованной стали при помощи горячего покрытия цинком с последующим нанесением полимерно-порошковой эпоксидной краски.

Незамкнутый

Незамкнутая оцинкованная труба с осевым сечением, представляющим собой квадрат, изготавливают из листа углеводородной стали толщиной от одного миллиметра. Непрочный материал, поэтому при возведении сооружения между каждой дугой должно быть расстояние не больше 60 см. Такая особенность оцинкованной незамкнутой трубы тормозит процесс сборки.

W-образный

W-образную оцинкованную трубу изготавливают из металлического листа толщиной 0, 8 см. Тепличное сооружение собирают при помощи крепежных изделий. Отличается малым весом, но меньшей надежностью в отличие от металлических труб прямоугольного типа. Культивационные помещения из w-образного профиля рекомендуют эксплуатировать только с весны по осень. На зиму покрытие желательно снимать.

Уголковый

Металлический угол с покрытием слоя цинка представляет собой качественный профиль с поверхностью, защищенной от негативного воздействия внешней среды. Использование технологии шерардизации обеспечивает прочное соединение трубы с антикоррозийным верхним слоем. Его длина достигает 12 метров, а их установку проводят даже в дождливую и сырую погоду. При любых условиях металлоизделие сохраняет свои конструктивные качества и не портится.

Для гипсокартона

Стоечные оцинкованные трубы, используемые для монтажа гипсокартона, также используют при возведении теплиц. Благодаря оптимально подобранным размерам несущих конструкций, материал расходуется очень экономно. После работы с потолочными профилями, практически не остается отходов.

Стоит знать!Кроме основных видов профиля существуют специальные защитные детали для каркаса, облегчающие монтаж, предоставляющие возможность для сгиба и фиксации трубы на сложных участках.

Типы конструкций

Всего конструкций теплиц из металлического профиля представлено бесчисленное количество. Далеко не все из них годятся для того, чтобы можно было построить их самостоятельно. Например, сложные полукруглые пристройки, парники, напоминающие иглу – дома северных жителей, округлые теплицы требуют недюжинного опыта, а также наличия профилей нужной формы. Несмотря на то, что каждая из них удобна и имеет большое количество полезной площади, они доступны только для покупки в готовом виде.

Другая проблема – простота конструкции при недостаточных функциональных качествах. Например, теплицы по типу землянки, только на метр выше, построить очень легко, но внутри будет слишком мало места, да и садовнику будет негде развернуться.

На практике наиболее распространены четыре типа строений, которые можно сделать своими руками, при этом они будут удобными, полностью отвечающими требованиям по поводу освещенности и полезной площади.

По Митлайдеру

Теплицы этого типа могут быть как арочными, так и двускатными. Отличие от обычных крыш здесь заключается в расположении скатов: один из них размещен чуть выше другого, а оставшийся зазор приспосабливается под форточки. Таким образом, парники по Митлайдеру оказываются лучшим вариантом с точки зрения вентиляции, циркуляции воздуха внутри.

Однако не все оказывается так просто. Такую теплицу нельзя оснастить демонтируемой крышей, поэтому для снежных местностей она не подойдет. Укрепить каркас здесь будет намного сложнее из-за особой конструкции кровли, поэтому понадобится не только тщательное планирование, но и кое-какие знания инженерного дела. Словом, если есть такая возможность, лучше всего доверить проектирование и строительство парника этого типа профессионалам или купить готовый. Если же вы уверены в своих силах, можете попробовать рассчитать все самостоятельно.

Односкатная

Чаще всего теплицы с односкатной кровлей используются в качестве пристройки к гаражу, дому, бане и прочим добротным и устойчивым строениям. Такие конструкции не только простые, но и удобные. Места в них оказывается много, кроме этого, можно сэкономить значительные средства на отоплении.

Есть ряд специфических требований, которые присущи односкатным конструкциям, и первое из них – ее расположение относительно основного здания

Важно, чтобы теплица не находилась в тени, иначе выращивать светолюбивые растения в ней не получится. Это значит, что придется отказаться от львиной доли привычных культур: огурцов, помидоров, болгарских перцев, лука, из фруктов – винограда, клубники и прочих

Оптимальное расположение примыкающей теплицы – на южной стороне фасада.

Двускатная

Двускатные отдельно стоящие домики-теплицы можно встретить на многих частных территориях. Это обусловлено тем, что они зачастую прекрасно вписываются в окружающее пространство благодаря их классическому внешнему виду. Особенно это относится к тем ситуациям, когда сам дом тоже оснащен двускатной крышей.

Такие парники имеют много достоинств. Во-первых, их можно и усилить, и оснастить съемной крышей. Второй вариант не понадобится в том случае, если теплица будет иметь высокие скаты: с них снег будет просто соскальзывать. Во-вторых, построить такую теплицу легко благодаря тому, что она имеет интуитивно понятное строение.

Составить чертеж можно и самостоятельно, не имея предварительной подготовки. В-третьих, сама теплица внутри получается просторной. Даже на маленькой площади можно уместить максимум сельскохозяйственных культур.

Арочная

Арочный тип – самый распространенный из всех, причем арки могут возводиться как из прямых частей профиля, так и с помощью специального арочного элемента. Разница будет заметна только вблизи.

Арочные теплицы имеют все те же положительные свойства, что и двускатные, однако бороться с тем, что они могут просесть под весом снега, все же придется – никакой высокий скат их не спасет.

Какой бы тип конструкции вы ни выбрали, помните, что залог их долгой службы – качественные материалы и правильно проведенный монтаж. Только в этом случае теплица из металлопрофиля получится достаточно прочной. Иначе как бы вы ни старались, вся конструкция быстро придет в негодность из-за каких-то незначительных огрехов.

Теплица из поликарбоната своими руками: материал для каркаса

Выбор материалов для каркаса не очень велик. Подойдут профилированные (прямоугольные) трубы, металлический уголок и деревянный брус. Также используют оцинкованные профили для гипсокартона.

Древесина

Брус используют для небольших тепличек, причем конструкцию выбирают с односкатной или двухскатной крышей, так как гнуть дуги из древесины сложно и долго. Сечение бруса зависит от размеров теплицы и снеговых/ветровых нагрузок в регионе. Наиболее ходовой размер — 50*50 мм. Такие опоры ставят в Средней Полосе. Для большей надежности угловые стойки можно сделать из бруса 100*100 мм.

Причем, для экономии, можно не покупать брус, а сделать составной — из досок. Берут две доски шириной 50 мм и толщиной 25 мм, три доски толщиной 15 мм. Складывают, сбивают с двух сторон гвоздями. Полученные стойки более крепкие, лучше переносят нагрузки, меньше подвержены кручению, так как волокна древесины направлены в разные стороны.

Из бруса чаще всего делают теплицу из поликарбоната домиком

Усиление стропил тепличной крыши

Общее устройство теплицы домиком

Вариант теплицы с деревянным каркасом и разноуровневой двускатной крышей

Порядок сборки деревянного каркаса своими руками для теплицы из поликарбоната

Чертеж с размерами: односкатная теплица

Еще один вариант — большего размера

Если строится теплица из поликарбоната своими руками на деревянном каркасе, все доски/брус надо обработать/пропитать антисептиками, причем такими, которые предназначены для улицы. Концы, которые закапываются в землю, обработать составами для непосредственного контакта с землей. Без такой обработки древесина во-первых, будет быстро разрушатся, во-вторых, может стать источником болезней растений.

При соединении стоек с обвязкой (нижней планкой) для большей жесткости и надежности используйте стальные усиленные монтажные уголки. Они есть в строительных магазинах. Для повышения несущей способности кровли устанавливают дополнительные перемычки.

Подробнее про двускатные крыши можно прочесть тут, про односкатные — тут.

Профилированные трубы и стальной уголок

Большая часть каркасов теплиц из поликарбоната выполняется из профилированной трубы. Если есть сварочный аппарат, навыки работы с ним, несложно все сделать самостоятельно — варить квадрат или прямоугольник проще, чем круглые трубы. Еще один плюс — при помощи трубогиба несложно сделать дуги самостоятельно.

Профильная труба хороша тем, что имеет высокую жесткость, но при этом ее можно согнуть в дугу

Такой теплице не страшны даже сильные снегопады

Тонкостенные трубы, даже с удвоенными арками, часто зиму не перживают

Стойки большого сечения перемежаются с менее мощными

Сечение снова-таки зависит от размеров и природных условий. Чаще всего делают из прямоугольной трубы 20*40 мм. Но возможны и варианты. Для того материала важен еще такой параметр, как толщина стенки. Желательно чтобы металл был 2-3 мм.

Такой каркас выносит значительные нагрузки.

Стальной уголок тоже неплохой вариант, но гнуть его — задача сложная, потому собирают теплицы в виде домика — с двускатными или односкатными крышами. Размеры полочек — 20-30 мм, толщина металла — от 2 мм.

Оцинкованные профили

Теплица из поликарбоната своими руками с каркасом из профилей — самый ненадежный вариант. Он хорош в местностях с малоснежными зимами, да еще без сильных ветров. Плюс этого варианта в том, что не нужна сварка. А минус — не самая большая несущая способность.

Соединения старайтесь делать как можно надежнее

Один из каркасов

Укосины и упоры — не лишние

Технология используется стандартная — как для устройства стен и перегородок из гипсокартона. С той лишь разницей, что обшивается каркас с одной стороны и крепится поликарбонат. Стойки желательно делать двойные — сращивая два несущих профиля, развернув их «спина к спине» и скрутив саморезами. Для большей жесткости каркаса, делать укосы, соединяя наклонными перемычками соседние стойки. Крышу желательно делать скатную, а не округлую, фермы усиливать.

4 Как делать каркас из профиля – пошаговая инструкция

Прежде чем начинать сборку обрешетки, нужно предусмотреть некоторые моменты. Во-первых, сначала прокладываются все запланированные здесь коммуникации

Во-вторых, необходимо предусмотреть монтаж после окончания отделочных работ навесных предметов, особенно громоздких и тяжелых («верхушка» кухонного гарнитура, бойлер, настенный котел отопления, телевизор и т.п.). Чтобы не возникло проблем с надежным монтажом таких предметов, целесообразно в предполагаемом для установки участке стены прикрепить к базовой поверхности толстые деревянные бруски и отметить на эскизе их координаты (после окончания отделки можно не вспомнить точное месторасположение крепежных подушек). Это удобнее сделать после монтажа стоек, перед их обшивкой. Главное – не забыть.

Собрать каркас из профиля для гипсокартона нужно так, чтобы все углы в помещении в итоге оказались прямыми. Для этого изначально на поверхности пола делается разметка периметра с учетом прямоугольности углов (применяется малярная нить) и расстояния от монтажной стены. Сделав такую разметку и убедившись, что углы прямые (применяем школьные знания – теорема Пифагора), приступаем к монтажу напольного направляющего профиля – кладем его на пол, чтобы наружная полка совпала с отчерченной линией и притягиваем к поверхности.

Дальше рассматриваем, как сделать каркас для гипсокартона на примере одной стены. Отрезаем фрагмент ПН-профиля на сантиметр меньше высоты потолка и вставляем его в закрепленный на полу направляющий элемент у одной из стен. Выставляем его вертикально и фиксируем к поверхности. Также делаем с другой стороны.

С помощью малярной нити отбиваем прямую линию на потолке, соответствующую наружным полкам вертикально установленных профилей. Аналогично напольному, фиксируем потолочный участок ПН-профиля. В итоге получается направляющий периметр, установленный в вертикальной плоскости. Дальнейший процесс выглядит так.

1. 1. Устанавливаем несущие стойки. Отрезаем по высоте ПП-профиль и заводим в нижние и верхние направляющие элементы обрешетки. Выставляем их через равные расстояния, взяв за точку отсчета одну из стен. Если нужен усиленный каркас, выбираем шаг стоек 40 см, стандартная конструкция предполагает расстояние между несущими профилями 60 см. Другой шаг невозможен, так как он должен быть кратным ширине ГКЛ. Через 30 см монтировать стойки смысла нет – во-первых, это избыточно, во-вторых – возникнут сложности с прикручиванием профилей к подвесам.
2. 2. Фиксируем «пэшки» к стене напротив каждой стойки. При высоте потолка около 2,5 м, подвесы по высоте должны располагаться так: первый – 55-60 см от пола, второй – 110-120 см, третий – на половине расстояния от второй «пэшки» до потолка. Подвесы фиксируются прямыми, а сгибаются перед соединением их со стойками.
3. 3. Закрепив к стене повесы, натягиваем ориентировочную нить между наружными полками вертикальных направляющих профилей, прежде немного вогнув стойки к базовой стене. Ориентируясь по нити, ПП-профили поочередно выставляются по нити и фиксируются «блошками» к согнутым подвесам. Выступающие концы монтажных пластин отгибаются к стене (отрезать их не нужно).
4. 4. Последним шагом будет монтаж поперечных планок. По технологии они устанавливаются примерно на уровне метра от пола, хотя ничего не мешает установить дополнительные ребра жесткости. Чтобы еще больше увеличить прочность конструкции, можно каждую поперечину усилить установкой прямого подвеса.

Монтаж каркаса — основная часть работы при отделке гипсокартоном

Обрешетка на смежной стене делается также, с той разницей, что одна из вертикальных направляющих будет крепиться не к базовой стеновой поверхности, а к элементам собранного перед этим каркаса. Можно поступать так: сначала обшить готовый участок , а затем приступать к сборке конструкции на смежной стене. В этом не будет ошибки и на прочность смонтированной металлоконструкции такой ход никак не повлияет.

Сделать каркас под гипсокартон – большая часть работы в технологии создания черновой отделки из ГКЛ. Обшить готовую конструкцию легче и быстрее, чем смонтировать ее. Но в установке гипсокартонных листов также есть нюансы, о которых узнаете в следующем разделе.

Этапы монтажа: как крепить профиль к стене для гипсокартона

Перед установкой обрешетки сначала производится подготовка поверхности стен. Идеально выравнивать шпатлевкой стены необязательно, а вот избавиться от остатков старой отделки и осыпающейся штукатурки стоит. Если повреждений немного, достаточно просто замазать дыры стартовой шпатлевкой, но в случае с отпадающей коржами штукатуркой, ее необходимо полностью сбить.

Составление чертежа

Сначала нужно измерить длину и высоту обшиваемой стены. Сложив эти значения и умножив на 2, мы получаем периметр поверхности. Если на стене присутствуют оконные или дверные проемы – нужно также измерить их периметр и нанести на составляемый проект. При составлении чертежа стоит сразу учесть места крепления подвесных элементов мебели, если таковые есть в наличии.

Подготовка инструмента

Прежде чем приступать к работе, подготовьте необходимый инструмент.

• Перфоратор;
• Шуруповерт;
• Строительный уровень и отвес;
• Молоток или киянка;
• Измерительная рулетка;
• Ножовка или электролобзик (в случае с деревянным каркасам);
• Болгарка или ножницы по металлу (для резки металлопрофиля);
• Строительный или простой карандаш (можно использовать маркер);
• Крепеж (дюбели, саморезы, кронштейны-крокодилы и тяги).

Элементы крепления для деревянного каркаса и металлического значительно отличаются. Металлический профиль крепится кронштейнами, а деревянный брус саморезами.

Когда инструмент готов, можно приступать к монтажу каркаса. Рассмотрим подробно оба варианта.

Установка металлической обрешетки

Если есть необходимость, сначала на стену переносится чертеж будущей конструкции с соблюдением масштаба и четкой вертикали/горизонтали (для этого есть строительный уровень и подвес или же лазерный уровень, который сразу дает четкую вертикаль, горизонт и при необходимости диагональ).

1. Начинается установка с крепления направляющих по периметру поверхности с учетом дверных и оконных проемов (при наличии). Отступ от стены определяется, согласно ее неровности.
2. В направляющие заводятся вертикальные стойки и крепятся к стене с помощью кронштейнов, дюбелей и саморезов-клопов. Оптимальный шаг крепления – 60 см. Каждая стойка крепится к стене в трех местах (не менее).
3. Если стену перед обшивкой планируется утеплить, между профилем прокладывается минвата или другой утеплитель.

Монтаж деревянной обрешетки

Деревянный каркас для ГКЛ устанавливается по принципу, схожему с описанной выше инструкцией. В качестве направляющих используется брус 70х40 мм, а для стоек – рейки 50х30 мм. Материал крепится к стене при помощи дюбелей, шаг 50 – 60 см. В случае с утеплением стен между стоек закрепляется минеральная вата, пенопласт или другой выбранный материал.

Плюсы и минусы оцинкованного профиля

Оцинкованный элемент представляет собой стройматериал из сплава железа с углеродом. Под воздействием воздуха на его поверхности образуется амфотерный оксид, защищающий ее от коррозии и окисления. Используют для строительства тепличных комплексов отделки внутренних стен. Металлоизделие имеет квадратную, овальную или многогранную конфигурацию и пустое пространство внутри. Обладает преимуществами как:

• простая сборка, с которой справится даже человек, не имеющий опыта в строительстве;
• использование инструментов при возведении теплицы, которые найдутся у каждого хозяина;
• легкость сооружения. При желании ее можно перенести на другой участок;
• стоимость оцинкованных элементов в три-четыре раза ниже труб из металла;
• отсутствие самопроизвольного саморазрушения сплава в результате взаимодействия с окружающей средой. Благодаря этому качеству отпадает необходимость использовать защитные покрытия-антикоры.

Единственный недостаток сооружения из оцинкованного металла — неспособность выдержать порывы сильного ветра или нагрузки из снега. При неблагоприятных погодных условиях оцинкованные дуги прогибаются, тепличное сооружение деформируется.

Почему оцинкованные теплицы из поликарбоната лучше

Если решено сделать покрытие парника из листов или сотового поликарбоната, всегда лучше выбирать оцинкованный каркас.

В основном, под поликарбонат применяются такие изделия холодной оцинковки, как:

• Оцинкованная профильная труба;
• Равнопрочный незамкнутый профиль из стали;
• Стальной оцинкованный уголок.

Также может применяться окрашенная стальная труба и профиль.

Так как проще и удобней воспользоваться оцинкованными изделиями, об окрашенной стали речь не идёт.

Сборка каркаса подразумевает обработку всех соединений и креплений холодным цинком. Специальный состав выпускается в виде распылителя и в жидком виде. После изготовления каркаса проводят вторую обработку проблемных мест конструкции. Потом можно стелить поликарбонат.

Алгоритм сборки каркасного профиля

1. Первым шагом будет правильный выбор материала, и для каркаса, и для обшивки. Так, к примеру, в ванной комнате целесообразней использовать металлопрофиль (так как влажность там очень высокая) и определенный вид ГКЛ – влагостойкий.В жилой комнате для выравнивания стенок можно использовать стандартные гипсокартонные листы и деревянные рейки для сооружения обрешетки. Когда материалы подобраны и закуплены, можно приступать непосредственно к сборке каркаса под гипсокартон.
2. Если вы запланировали отделать и стены, и потолок, то работы следует начинать выполнять с потолка. Кстати, проверьте заранее все коммуникации, которые проведены под будущей конструкцией. Обязательно нужно оставить возможность доступа к ключевым узлам, чтобы не пришлось разбирать в случае чего полстены или потолка. А запас длины кабелей должен быть не менее 10-15 см, к примеру, от монтируемого потолка или стен.
3. Далее сделаем разметку поверхностей под профили. Она должна быть произведена при помощи уровня и отвеса. Размечать можно обыкновенным канцелярским маркером, все равно эти следы будут закрываться потом листами. Начинать стоит с наиболее заниженного угла потолка. Если обшиваются только стены, то разметку следует начинать с окон.

Монтаж каркаса из оцинкованного профиля: основной этап

Следующий этап: как крепить каркас из металлопрофиля для гипсокартона? Многое в решении этой проблемы зависит от того материала, из которого выполнена обшиваемая поверхность. Так на деревянных стенах (или из сэндвича, или из СИП панелей) можно закреплять оцинкованными саморезами соответствующей длины. А вот на бетоне или плитах, в кирпичных стенах придется сверлить отверстия под специальные строительные дюбеля. Так что смотреть надо по обстановке и выбирать наиболее подходящий к данному случаю крепеж.

1. Следует помнить для того, чтобы сделать каркас, сами профили при необходимости нужно отрезать ножницами по металлу: так наименее будет повреждаться оцинковка, которая препятствует ржавлению профиля.
2. При монтаже стеновых каркасов желательно выполнять работы по-порядку: сначала полностью обшить одну стенку, а затем уже переходить к другой.
3. После разметки стены метки, оставленные маркером, соединяются от пола к потолку, и согласно получившимся линиям могут быть прикреплены направляющие профиля. Шаг – 60 сантиметров. Это связано с тем, что ширина ГКЛ обычно составляет 120 см, и каждый лист при обшивке должен быть закреплен в трех точках, как минимум. Один из профилей обязательно должен быть установлен в углу комнаты.
4. Стоечные профили вставляют в направляющие и крепят между собой. Не забываем проверять качество работы уровнем, чтобы конструкция не взяла перекос. Окончательно фиксируем саморезами, и каркас из профиля уже практически готов к выполнению дальнейших работ.

Кстати, наиболее прочным считается “клетчатый” каркас, который использует еще и поперечины, что закрепляются при помощи специальных крабов.

Как видим, в вопросе, как правильно собрать каркас для ГКЛ, особых сложностей нет. Нужно четко следовать рекомендациям, и все обязательно получится!

Каркасы теплицы оцинкованные в Москве

На сайте продавца доступен “Заказ в один клик”.Для перехода на сайт нажмите “В магазин”

На сайте продавца доступен “Заказ в один клик”.Для перехода на сайт нажмите “В магазин”

На сайте продавца доступен “Онлайн консультант”.Для перехода на сайт нажмите “В магазин”

На сайте продавца доступен “Заказ в один клик”.Для перехода на сайт нажмите “В магазин”

На сайте продавца доступен бесплатный номер 8-800.Для перехода на сайт нажмите “В магазин”

На сайте продавца доступен бесплатный номер 8-800.Для перехода на сайт нажмите “В магазин”

На сайте продавца доступен бесплатный номер 8-800.Для перехода на сайт нажмите “В магазин”

На сайте продавца доступен “Онлайн консультант”.Для перехода на сайт нажмите “В магазин”

На сайте продавца доступен “Заказ в один клик”.Для перехода на сайт нажмите “В магазин”

На сайте продавца доступен “Онлайн консультант”.Для перехода на сайт нажмите “В магазин”

На сайте продавца доступен “Онлайн консультант”.Для перехода на сайт нажмите “В магазин”

На сайте продавца доступен “Заказ в один клик”.Для перехода на сайт нажмите “В магазин”

На сайте продавца доступен “Онлайн консультант”.Для перехода на сайт нажмите “В магазин”

На сайте продавца доступен “Заказ в один клик”.Для перехода на сайт нажмите “В магазин”

На сайте продавца доступен “Онлайн консультант”.Для перехода на сайт нажмите “В магазин”

На сайте продавца доступен “Заказ в один клик”.Для перехода на сайт нажмите “В магазин”

На сайте продавца доступен “Онлайн консультант”.Для перехода на сайт нажмите “В магазин”

На сайте продавца доступен “Онлайн консультант”.Для перехода на сайт нажмите “В магазин”

На сайте продавца доступен бесплатный номер 8-800.Для перехода на сайт нажмите “В магазин”

На сайте продавца доступен “Онлайн консультант”.Для перехода на сайт нажмите “В магазин”

На сайте продавца доступен бесплатный номер 8-800.Для перехода на сайт нажмите “В магазин”

На сайте продавца доступен бесплатный номер 8-800.Для перехода на сайт нажмите “В магазин”

На сайте продавца доступен бесплатный номер 8-800.Для перехода на сайт нажмите “В магазин”

На сайте продавца доступен бесплатный номер 8-800.Для перехода на сайт нажмите “В магазин”

На сайте продавца доступен бесплатный номер 8-800.Для перехода на сайт нажмите “В магазин”

На сайте продавца доступен бесплатный номер 8-800.Для перехода на сайт нажмите “В магазин”

На сайте продавца доступен бесплатный номер 8-800.Для перехода на сайт нажмите “В магазин”

На сайте продавца доступен “Онлайн консультант”.Для перехода на сайт нажмите “В магазин”

На сайте продавца доступен бесплатный номер 8-800.Для перехода на сайт нажмите “В магазин”

На сайте продавца доступен “Заказ в один клик”.Для перехода на сайт нажмите “В магазин”

Готовимся к строительству

На данном этапе необходимо провести следующие подготовительные действия:

• выбрать место для будущей постройки;
• поверхность для строительных работ должна быть выровнена и очищена от грязи и любого вида мусора (растительного или строительного).

Также на данном этапе нужно обработать профиля специальным антикоррозийным средством, так как каркас будет эксплуатироваться на улице, где климат не постоянен и возможны резкие перепады температуры и влажности. После окончания уборки территории следует заложить и залить фундамент. С ним ваша конструкция выдержит любые порывы ветра и простоит очень долго.

Заливать своими руками фундамент нужно следующим образом:

• по периметру конструкцию на земле делаем разметку с помощью ниток и колышков;
• вырываем траншею глубинной 50-60 см и шириной – 25 см;

Траншея под фундамент

• делаем на дне траншеи дренажную подушку. Она состоит из песка и щебня (пропорция 1:1);
• делаем раствор бетона из песка, цемента и щебня (пропорция 5:1:3);
• создаем из досок и колышков деревянную опалубку. Все элементы скрепляем между собой проволокой;
• далее заливаем бетон в опалубку.

Опалубка убирается через неделю после заливки фундамента. В результате мы получим на земле бетонную полосу по всему периметру теплицы. После этого начинаем само строительство.

Источник: kmci.ru

Состав и характеристики оцинкованного профиля для гипсокартона, виды, ТОП 5 производителей

Перегородки из гипсокартонных листов повсеместно используются во время перепланировки или при капитальном ремонте как жилых, так и общественных помещений.

Ограждающие конструкции данной категории обладают высокой степенью надёжности, небольшим собственным весом, отвечают теплотехническим и шумоизоляционным требованиям, а их цена существенно ниже, чем у аналогичных стен и перегородок из каменных мелкоштучных материалов.

При возведении такой стены, листы ГКЛ фиксируются к каркасу из металлических профильных элементов. Оцинкованный профиль заводского изготовления является самым популярным строительным материалом для перегородок из гипсокартона.

Что это такое?

Оцинкованный стеновой профиль для гипсокартона – это элемент несущего каркаса ограждающей конструкции, который изготавливается из листовой стали, покрытой слоем цинка, методом координатной пробивки и холодной деформации.

Данные конструктивные элементы устанавливаются между перекрытиями в пределах помещения, образуя ячейку с типовыми габаритами от 400 х 400 до 600 х 600 мм, путём взаимно ортогонального расположения вертикальных и горизонтальных профилей.

Чем отличается от алюминиевого?

Оцинкованные профили имеют несколько отличий от алюминиевых, которые также нередко используются при возведении перегородок из ГКЛ:

Внешний вид – оцинкованные профили, как правило, имеют неоднородный оттенок и шершавую лицевую плоскость, в то время, как алюминиевые изделия отличаются гладкой поверхностью и почти зеркальным блеском.

Главным отличием алюминиевых и оцинкованных профильных элементов для возведения перегородок является их розничная стоимость, которая может отличаться минимум в 2 – 3 раза, из-за чего изделия из цветных металлов пользуются гораздо меньшим спросом, чем оцинковка.

Особенности состава

При изготовлении оцинкованных профилей для гипсокартонных перегородок используются следующие компоненты и материалы, в соответствии с требованиями ГОСТ 14918–80:

• Чёрная легированная сталь, состоящая из железа, с добавлением углерода 1,8% – 2,0%
• Цинк, который наносится в горячем, либо в холодном виде, при опускании листа в ванну с расплавленным материалом.
• Легирующие добавки, повышающие механическую прочность листа – олово, титан, медь, свинец, не более 0,5% – 1,0%
• Химические элементы, увеличивающее коррозионную стойкость материала – кремний, фосфор, сера с массовой долей от 0,1% до 0,4%.

Количество и тип легирующих добавок существенно влияют на механическую прочность, химическую стойкость, надёжность и долговечность несущего каркаса перегородки. Каждый производитель прилагает к партии своей продукции паспорт качества, в котором подробно описываются все компоненты, входящие в состав изделия, а также технические характеристики и физико-механические свойства для каждого профильного элемента.

Требования

Требования к оцинкованных профилям для перегородок устанавливаются ГОСТ 24045-2016 и ГОСТ Р 58389-2019, которые регламентируют следующие обязательные характеристики изделий:

• Соответствие требованиям ГОСТ.
• Обеспечение механической прочности, описанной в паспорте качества, по результатам испытаний.
• Отклонение от модульных габаритов по длине и размерам поперечного сечения не более, чем на 0,1% – 0,2%.
• Качество поверхности – на стенках и полках профиля не должно быть инородных включений, вмятин, сколов и других следов брака.
• Антикоррозионная стойкость во влажной и химически активной среде.
• Минимальная толщина стали для стоечного профиля должна быть от 0,5 мм.
• Профильные элементы не должны терять устойчивость и несущую способность под весом гипсокартонных листов, а также при приложении постоянных или временных нагрузок.
• Поперечное сечение конструктивного элемента должно обеспечивать общую прочность и устойчивость каркаса перегородки из ГКЛ.

Каждое официально зарегистрированное производственное предприятие разрабатывает собственные ТУ, основанные на приведённых выше ГОСТ. После изготовления партии товара, выборочные образцы подвергаются натурным испытаниям на лабораторных стендах, поле чего для продукции выдаётся сертификат соответствия, что гарантирует высокое качество и соблюдение нормативных требований.

Разновидности

На рынке представлен широкий ассортимент стеновых профилей из оцинкованной стали. Данные элементы классифицируются, согласно международным стандартам, на несколько категорий. Каждый тип профильных элементов имеет:

• своё функциональное назначение;
• технические характеристики;
• подвиды;
• габаритные размеры, что можно прочитать в паспорте качества, а также на маркировке к каждому профилю.

Стартовые

Используются для крепления к смежным строительным конструкциям. Данные элементы образуют рамку, к которой впоследствии крепятся стойки и импосты основного каркаса.

Маркировка:

• ПН;
• UD (профиль направляющий).

Технические характеристики:

1. толщина стали – до 0,4 мм;
2. вес 1 м. п. – от 0,4 до 0,55 кг;
3. количество в упаковке – до 42 ед;
4. огнестойкость – не менее 15 мин.

Подвиды:

• классические (с разомкнутым сечением);
• усиленные (с дополнительными отгибами, параллельными стенке).

Габаритные размеры:

1. L = 3000 мм;
2. h основания = 50, 75;
3. 100 мм;
4. b полки = 27, 40 мм.

Стоечные

Мощные профили минимальным соотношением ширины стенки и высоты полки с глубокими рёбрами жёсткости, предназначены для устройства вертикальной части несущего каркаса, устанавливаются с регулярным шагом по всей длине перегородки, а также по краям дверного или оконного проёма, для его усиления.

Маркировка:

• ПС;
• CD (профиль стоечный).

Технические характеристики:

1. толщина стали – до 0,8 мм;
2. вес 1 м. п. – от 0,6 до 0,95 кг;
3. количество в упаковке – до 30 ед;
4. огнестойкость – не менее 15 мин.

Подвиды:

• с продольными рёбрами жёсткости;
• с перфорацией и просечками для снижения гибкости.

Габаритные размеры:

1. L = 2500 – 6000 мм;
2. h основания = 50, 75;
3. 100 мм;
4. b полки = 50, 75 мм.

Усиленные

Изготавливаются из утолщённого стального листа (от 1,5 мм и более), имеют также П-образную форму, предназначены для монтажа в вертикальном или горизонтальном направлении с расчётным шагом, для восприятия повышенных нагрузок от навесной мебели, инженерного оборудования и других тяжёлых предметов.

Технические характеристики:

• толщина стали – до 2,0 мм;
• вес 1 м. п. – от 1,9 до 3,5 кг;
• количество в упаковке – до 10 ед;
• огнестойкость – не менее 30 мин.

Подвиды:

1. стоечные;
2. распределительные;
3. сплошные или перфорированные.

Габаритные размеры:

• L = 2500, 3000, 4000, 6000 мм;
• h основания = 50, 60, 75 мм;
• b полки = 40, 50 мм.

Угловые

Оптимальная замена П-образным импостам, а также экономичные элементы обрамлений небольших оконных проёмов или продухов. Выполнены из листового металла, согнутого в виде уголка, могут иметь перфорацию для удобства крепления к смежным элементам.

Маркировка: ПУ (профиль усиленный).

Технические характеристики:

1. толщина стали – до 0,6 мм;
2. вес 1 м. п. – от 0,25 до 0,52 кг;
3. количество в упаковке – до 35 ед;
4. огнестойкость – не менее 15 мин.

Подвиды:

• равнополочные или неравнополочные;
• гибкие (с сегментной полкой).

Габаритные размеры:

1. L = 2500 – 3000 мм;
2. b полки для равнополочного уголка = 25, 31, 35 мм.

Шляпочные

Данный конструктивный элемент также носит название «Омега-профиль». Может иметь параллельные или наклонные грани, часто используется для возведения каркасов по ломаной траектории, может устанавливаться как горизонтально, так и вертикально, обеспечивает повышенную жёсткость конструкции, не занимает много места.

Маркировка: ПШ, ПО.

Технические характеристики:

• толщина стали – до 0,7 мм;
• вес 1 м. п. – от 0,65 до 1,05 кг;
• количество в упаковке – до 20 ед;
• огнестойкость – не менее 15 мин.

Подвиды:

1. с параллельными гранями;
2. с наклонными гранями.

Габаритные размеры:

1. L = 2500 – 3000 мм;
2. h основания = 40, 50, 75, 100 мм;
3. b полки = 27, 32, 35, 40 мм, а (величина отгибов) = 15 – 30 мм.

Эконом-профиль

Тонколистовые оцинкованные профили, которые применяются для потолков, либо для устройства распределительных горизонтальных импостов между стойками. Практически не воспринимают нагрузку, обеспечиваю жёсткость каркаса, благодаря большому количеству сопряжений по длине.

Маркировка:

Технические характеристики:

• толщина стали – до 0,4 мм;
• вес 1 м. п. – от 0,35 до 0,49 кг;
• количество в упаковке – до 50 ед;
• огнестойкость – не менее 10 мин.

Подвиды:

1. стеновые;
2. потолочные;
3. направляющие.

Габаритные размеры:

• L = 3000 – 4000 мм;
• h основания = 50, 50 мм;
• b полки = 27 мм.

Арочные

Деформированные изделия с радиусной кривизной. Могут незначительно изгибаться для корректировки линии изгиба, устанавливаются для обрамления арочного или сводчатого проёма, как правило, играют роль сложной перемычки и основы для крепления ГКЛ.

Маркировка: ПА (профиль арочный).

Технические характеристики:

1. толщина стали – до 0,6 мм;
2. вес 1 м. п. – от 0,48 до 0,76 кг;
3. количество в упаковке – до 10 ед;
4. огнестойкость – не менее 15 мин.

Подвиды:

• с постоянной кривизной;
• с переменной кривизной;
• вогнутые;
• выпуклые.

Габаритные размеры:

1. L = 3000 – 6000 мм;
2. R кривизны = 500;
3. 1000 мм;
4. b полки = 20, 40, 50 мм.

Гибкие

П-образные профили, полки которых разбиты на сегменты. Элементы могут легко изгибаться в любом направлении, применятся при возведении фигурных ограждающих конструкций, для обрамления декоративных ниш, проёмов, а также для создания радиусных импостов.

Маркировка: ПГ (профиль гибкий).

Технические характеристики:

• толщина стали – до 0,4 мм;
• вес 1 м. п. – от 0,35 до 0,52 кг;
• количество в упаковке – до 10 ед;
• огнестойкость – не менее 15 мин.

Подвиды:

1. угловые;
2. П-образные;
3. произвольного поперечного сечения.

Габаритные размеры:

• L = 3000 мм;
• h основания = 50, 60, 65, 75 мм;
• b полки = 20, 25, 30, 35 мм.

Правила выбора

При выборе профилей из оцинкованной стали, нужно обращать внимание на следующие важные нюансы:

• Наличие фирменной маркировки на профиле с указанием основных технических характеристик.
• Наличие паспорта качества и сертификата соответствия для каждого вида товара.
• Однородный оттенок поверхности.
• Отсутствие кривизны, отклонений от геометрических размеров.
• Отсутствие вмятин, заусенцев, следов механических повреждений на всей площади листовой стали.
• Наличие рёбер жёсткости на стоечных профилях.
• Розничная стоимость товара, по сравнению с предложениями конкурентов – в случае, если продукт стоит существенно дешевле, это может говорить о низком качестве стали.

Одним из важнейших критериев выбора является известность бренда, а также наличие большого количества отзывов о его продукции от довольных потребителей на независимых форумах в сети.

Производители

Ниже приводится ТОП-5 наиболее известных производителей оцинкованных профилей для гипсокартонных перегородок.

Knauf

Крупная немецкая производственная компания с 90-летней историей. Предприятие ориентировано на выпуск продукции из гипсокартона, а также составляющих – профили, направляющих, крепёжных элементов для обустройства перегородок или подвесных конструкций.

На территории нашей страны действует два предприятия бренда, каждое из которых оснащено современным оборудованием, что гарантирует безупречное качество продукции.

Выпускаемая продукция:

1. стартовые;
2. стоечные;
3. усиленные и угловые профили;
4. эконом-элементы для импостов;
5. маркируемые, как потолочные профильные направляющие.

Преимущества:

• самое лучшее немецкое качество;
• наличие большого количества глубоких рёбер жёсткости, что гарантирует прочность и устойчивость конструкции.

Недостатки:

1. завышенная розничная стоимость;
2. небольшой ассортимент предлагаемой продукции;
3. отсутствие гибких профильных элементов в номенклатуре бренда.

Средние цены по каждому виду:

• стартовые – от 190 – 200 руб.;
• стоечные – от 250 – 320 руб.;
• усиленные – от 400 – 600 руб.

Gyproc

Французская компания с мировым именем, основанная более 70 лет назад с собственным заводом в Нижегородской области. Профили Gyproc отличаются наличием точечной поверхностной перфорацией в сочетании с рёбрами жёсткости, что обеспечивает конструкции самую высокую прочность и устойчивость.

Выпускаемая продукция:

1. стеновые вертикальные и горизонтальные профили;
2. элементы замкнутого сечения для усиления проёмов.

Преимущества:

• высокое качество стали, приведённая толщина элемента, благодаря перфорации, составляет 1 мм при реальной мощности листа всего 0,4 мм;
• повышенная устойчивость конструкции при корректном монтаже.

Недостатки:

1. самая высокая розничная стоимость в рассматриваемой категории;
2. требуется опыт работы с данным профилем и применение особых метизов.

Средние цены по каждому виду:

• стартовые – от 200 – 250 руб.;
• стоечные – от 300 – 400 руб.;
• усиленные – от 450 – 700 руб.

Profile

Крупная российская компания, специализирующаяся на обработке листовой, стали и алюминия для дальнейшего производства профилей разного назначения. За 12 лет работы на российском рынке, бренд занял лидирующие позиции среди конкурентов и отмечается многочисленными наградами на престижных выставках.

Выпускаемая продукция:

1. стоечные;
2. угловые;
3. потолочные;
4. гибкие профили.

Преимущества:

• высокое качество;
• оптимальная розничная стоимость;
• наличие необходимых сертификатов государственного образца.

Недостатки:

1. небольшой ассортимент поставляемой продукции;
2. тонкая сталь;
3. сложность устройства перегородки с высотой более 4 м.

Средние цены по каждому виду:

• стартовые – от 170 – 180 руб.;
• стоечные – от 220 – 300 руб.;
• усиленные – от 370 – 500 руб.

Албес

Одна из самых известных российских компаний, специализирующихся на выпуске отделочных и строительных материалов из оцинкованной, стали. Собственный завод компании работает на территории нашей страны с конца 90 годов, а продукция реализуется в каждом регионе РФ через обширную сеть дилеров.

Выпускаемая продукция:

• стартовые;
• стоечные;
• шляпные;
• усиленные;
• угловые;
• арочные профили.

Преимущества:

1. высокая точность изготовления и обработки металла;
2. обширный модельный ряд;
3. оптимальное соотношение цены и качества.

Недостатки:

• сложность стыковки импостов со стояками без локальной подрезки, так как перфорация не всегда совпадает с узлом монтажа;
• тонкая сталь может деформироваться от случайного механического воздействия.

Средние цены по каждому виду:

1. стартовые – от 130 – 170 руб.;
2. стоечные – от 190 – 220 руб.;
3. усиленные – от 290 – 300 руб.;
4. арочные – от 200 – 250 руб.

Proff-СТАЛЬ

Известная российская компания из Краснодарского края, работающая на рынке более 15 лет. Завод оснащён современным оборудованием с высоким уровнем автоматизации, предназначенным для холодной деформации листовой стали и изготовления профилей разного сечения.

Выпускаемая продукция:

1. стоечные;
2. эконом-профили;
3. распределительные;
4. гибкие;
5. стартовые профильные элементы.

Преимущества:

• невысокая стоимость;
• качественный металл;
• наличие сертификатов;
• широкий модельный ряд.

Недостатки:

1. отсутствие усиленных профилей;
2. тонкая сталь;
3. существует риск деформаций; ограниченный выпуск нестандартных элементов с длиной более 3 м.

Средние цены по каждому виду:

• стартовые – от 180 – 190 руб.;
• стоечные – от 200 – 260 руб.;
• усиленные – от 340 – 430 руб.;
• арочные – от 300 – 400 руб.;
• гибкие – от 250 – 280 руб.

Материалы и инструменты для монтажа

Для и монтажа профилей из оцинкованной стали понадобится набор следующих инструментов и расходных материалов:

1. Для снятия замеров и нанесения разметки:
2. Лазерная или обычная рулетка со стальным полотном.
3. Линейка высокой точности длиной 1000 мм.
4. Столярный уголок.
5. Лазерный или пузырьковый уровень.
6. Капроновая шнурка с грузом для создания отвеса.
7. Карандаш или маркер для нанесения разметки.
8. Для раскроя профилей:
9. Ножницы по металлу.
10. Торцовочный станок с абразивным диском и поворотной станиной
11. Болгарка с режущим органом по металлу.
12. Ручная ножовка с мелким зубом.
13. Для монтажа несущего каркаса из профильных элементов:
14. Перфоратор со сверлом по бетону.
15. Шуруповёрт с набором бит под требуемый шлиц самореза.
16. Шлицевая или крестовая отвёртка для затяжки метизов.
17. Плоскогубцы для отгиба полки профиля в месте стыковки со стойкой.
18. Расходные материалы:
19. Саморезы с требуемой длиной и диаметром.
20. Упругая полимерная лента для формирования демпферной зоны между профилем и смежной строительной конструкцией.
21. Крепежные элементы заводского изготовления – крабы, удлинители профиля, уголки, стыковочные пластины.
22. При необходимости – силиконовый или акриловый с герметик для заделки швов и стыков между профилями, либо в месте крепления детали несущего каркаса к смежной конструкции.

Рекомендуется покупать инструмент только от производителей с мировым именем. Все приспособления для монтажа профилей должны быть исправны, очищены от грязи и готовы к работе.

Плюсы и минусы

Оцинкованные профили для ГКЛ пользуются широким спросом среди владельцев жилых и коммерческих помещений, благодаря наличию ряда преимуществ:

• Небольшой собственный вес конструкции.
• Относительно невысокая стоимость.
• Формирование надёжного и устойчивого несущего каркаса для перегородки.
• Минимальная теплотехническая неоднородность.
• Возможность устройства изоляционных материалов для обеспечения теплоизоляционных и шумопоглощающих свойств готовой конструкции.
• На рынке присутствует полный ассортимент продукции для оформления практически любого конструктивного элемента и узла.
• Высокая коррозионная стойкость материала.
• Возможность изготовления конструкции практически любых габаритов из-за наличия специальных соединительных планок.
• Возможность локального усиления будущей перегородки.
• Простота облицовки стеновой конструкции листами ГК.
• Полное отсутствие мокрых процессов при возведении ограждающей конструкции.
• Для устройства каркаса из профильных элементов не требуется сложного и дорогостоящего оборудования.
• Возможность выполнения работ своими руками.

В то же время, несмотря на плюсы, такие изделия также имеют ряд недостатков, из-за чего некоторые потребители делают выбор в пользу деревянного или алюминиевого каркаса:

• Небольшая ударная прочность.
• Высокий риск локальных деформаций конструктивных элементов.
• При наличии одинарного каркаса и при габаритах перегородки более, чем 3 х 3 м, существует риск упругих деформаций с последующим расслоением штукатурки.
• Небольшая противопожарная стойкость готовых элементов.
• Необходимость точного раскроя каждой детали.
• Необходимость оформления и усиления всех углов.
• Высокая трудоёмкость работ при возведении перегородки с нестандартными габаритами.
• Сложность монтажа стартовых профилей по периметру помещения.

Учитывая, что большинство недостатков носит субъективный характер, а оцинкованные профили являются оптимальным соотношением цены, надежности и отменного качества, объём их производства по стране растёт с каждым годом.

Сложности и ошибки при работе

При работе с профилями из оцинкованной стали, новички могут столкнуться с рядом сложностей, которые нередко приводят к негативным последствиям:

• Ошибки при снятии замеров и разметке профилей приводят к неверному раскрою.
• Несоблюдение соосности стартовых профилей на потолке и на полу – риск нарушения вертикальной плоскости при возведении ограждающей конструкции.
• Выбор неверного профиля для стоек – повышенная деформация каркаса с последующим обрушением перегородки.
• Установка стоек или импостов с нерегулярным шагом – снижение прочности и устойчивости каркаса, необходимость осуществления большого количества подрезки гипсокартонных листов.
• Покупка профилей, изготовленных из слишком тонкой листовой стали – риск локального смятия конструкции при приложении нагрузки.
• Отсутствие рабочего проекта со спецификацией каждого элемента – существует опасность приобретения лишних профилей, либо оформления дополнительной заявки при их нехватке в процессе монтажных работ, что приводит к дополнительным расходам.

Чтобы не допустить описанных проблем, перед началом монтажа, рекомендуется ознакомиться с подробными видео уроками и мастер-классами от профессионалов, которые нередко делятся своим опытом с другими пользователями интернет.

Заключение

Оцинкованный профиль для перегородок из гипсокартона является незаменимым элементом несущего каркаса ограждающей конструкции. Среди всего ассортимента данных профилей, представленных на рынке, потребители покупают стартовые, стоечные, усиленные, арочные и другие изделия.

Для сборки готового каркаса перегородки потребуются направляющие, стойки, импосты, элементы обрамления дверных и оконных проёмов. Чтобы самостоятельно собрать остов ограждающей конструкции для дальнейшей облицовки ГКЛ, необходимо запастись набором инструментов и расходных материалов, ознакомиться с мастер-классами от профессионалов, а также выполнять все работы, согласно пошаговой инструкции.

Источник: stroim-domik.org

Оцинкованный ЛСТК профиль

Завод «Андромета» предлагает тонкостенные оцинкованные профили ЛСТК Z-, C-, ∑-, U- сечений высотой от 100 до 400 мм и толщиной от 1.2 до 3.5 мм, а также шляпный профиль высотой 20 и 50 мм.

Материал: сталь 350 по ГОСТ 14918 с цинковым покрытием 1-й категории (275 г/кв.м). Профили изготавливаются по ТУ 1122-002-82866678-2013, ТУ 1122-001-82866678-2011 «Профили холодногнутые из оцинкованной стали для строительства».

Типы и характеристики профилей

• • высота стенки (H):от 100 до 380(400*) мм (+/- 2 мм)
• • ширина полки (B): от50 до 125 мм(+/- 2 мм)
• • величина отгиба (L):от 10(0*) до 35 мм
• • углы отгиба: 55 о,90 о
• • толщина металла (t): от 1,2 до 3,5 (3.6*) мм
• • длина — по заданию, до 12 000 мм

* размеры по индивидуальному заданию
Цена по запросу

• • высота стенки (H):от 100 до 380 (400*) мм (+/- 2 мм)
• • ширина полки (B): от50 до 125 мм(+/- 2 мм)
• • величина отгиба (L):от 10 (0*) до 35 мм
• • толщина металла (t): от 1,2 до 3,5 (3.6*)мм
• • длина — по заданию, до 12 000 мм

* размеры по индивидуальному заданию
Цена по запросу

• • высота стенки (H): от 250 (230*) до 350 (370*)мм (+/- 2 мм)
• • ширина полки (B): от 50 до 125 мм(+/- 2 мм)
• • величина отгиба (L): от 10 (0*) до 35 мм
• • профиль Сигмы: ширина головки (h) 75 мм, глубина (b) 30 мм, величина переходного участка (l) 18 мм
• • толщина металла (t): от 1,2 до 3,5 (3,6*)мм
• • длина — по заданию, до 12 000 мм

* размеры по индивидуальному заданию
Цена по запросу

• • высота стенки: от 100 до 400 мм (+/- 2 мм)
• • ширина полки: от 50 до 125 мм(+/- 2 мм)
• • толщина металла: от 1,2 до 3,6 мм
• • длина — по заданию, до 12 000 мм

Цена по запросу

По индивидуальному заданию мы можем изготовить каркасный профиль строительный оцинкованный нестандартной формы (в т.ч. разнополочный) из собственного или давальческого сырья (толщина стали — до 4 мм, минимальный объем переработки — 1 рулон). По давальческой схеме выпускаем металлический профиль для быстровозводимых зданий, цена изготовления которого формируется на договорной основе.

Прайс-лист на профили

Срок действия: 01.10.2022 — 31.10.2022. Не является публичной офертой.

Приведены ориентировочные цены наиболее ходовых позиций номенклатуры ЛСТК профилей, выпускаемых по ТУ 1122-002-82866678-2013. Узнать, сколько стоит оцинкованный профиль с другим артикулом, можно по бесплатному номеру 8 800 5555 166.

С — профиль

Артикул	Размеры, мм			Площадь сечения, мм 2		Масса 1п.м.,кг	Цена, руб./п.м.
	t	H	B (А)	Fр	Fсж
С — профиль
АС100x50x12,6×1,2	1,2	100	50	2,52	1,63	1,98	297
АС145x50x11,6×1,2	1,2	145	50	3,04	1,56	2,38	357
АС100x50x13,8×1,6	1,6	100	50	3,36	2,61	2,64	396
АС135x50x15,5×2	2,0	135	50	4,92	3,71	3,86	579
АС150x75x16,8×1,6	1,6	150	75	5,06	2,87	3,97	596
АС200x75x20,0x2	2,0	200	75	7,40	4,41	5,81	872
АС200x75x21,5×2,5	2,5	200	75	9,25	6,35	7,26	1 089
АС250x110x23,5×2,5	2,5	250	110	12,35	6,74	9,69	1 454
АС350x65x19,9×3	3,0	350	65	14,82	7,82	11,63	1 745
АС250x110x24,9×3	3,0	250	110	14,82	9,44	11,63	1 745
АС300x120x29,9×3,5	3,5	300	120	19,99	12,89	15,69	2 354
АС380x125x29,9×3,5	3,5	380	125	23,14	12,84	18,16	2 724

Z — профиль

Артикул	Размеры, мм			Площадь сечения, мм 2		Масса 1п.м.,кг	Цена, руб./п.м.
	t	H	B (А)	Fр	Fсж
Z — профиль
АZ100x50x12,6x90x1,2	1,2	100	50	2,52	1,63	1,98	297
АZ145x50x11,6x90x1,2	1,2	145	50	3,04	1,56	2,38	357
АZ100x50x13,8x90x1,6	1,6	100	50	3,36	2,61	2,64	396
АZ200x50x16,8x90x1,6	1,6	200	50	5,06	2,75	3,97	595
АZ150x65x18,0x90x2	2,0	150	65	5,92	4,20	4,65	697
АZ250x55x15,0x90x2	2,0	250	55	9,88	4,48	5,81	871
АZ200x75x21,5x90x2,5	2,5	200	75	9,25	6,35	7,26	1 089
АZ250x55x17,9x90x3	3,0	250	55	11,10	7,25	8,71	1 307
АZ350x65x18,5x90x2,5	2,5	350	65	12,35	5,82	9,69	1 454
АZ300x90x19,9x90x3	3,0	300	90	14,82	8,54	11,63	1 745
АZ300x65x19,9x90x3,5	3,5	300	65	15,44	9,83	12,12	1 817
АZ380x125x29,9x90x3,5	3,5	380	125	23,14	12,84	18,16	2 724

Σ — профиль

Артикул	Размеры, мм			Площадь сечения, мм 2		Масса 1п.м.,кг	Цена, руб./п.м.
	t	H	B (А)	Fр	Fсж
Σ — профиль
АΣ200x70x32,3×1,2	1,2	200	70	5,04	3,65	3,96	594
АΣ250x60x17,3×1,2	1,2	250	60	5,04	3,51	3,96	594
АΣ200x85x18,5×1,6	1,6	200	85	6,72	4,96	5,28	792
АΣ200x65x14,6×2	2,0	200	65	7,40	6,60	5,81	872
АΣ250x95x26,5×1,6	1,6	250	95	8,10	5,90	6,36	954
АΣ200x50x11,1×2,5	2,5	200	50	8,25	7,92	6,48	972
АΣ350x55x11,6×2	2,0	350	55	9,88	7,24	7,76	1 164
АΣ300x75x18,1×2,5	2,5	300	75	12,35	10,89	9,69	1 454
АΣ250x95x24,6×3	3,0	250	95	14,82	13,75	11,63	1 745
АΣ350x55x14,6×3	3,0	350	55	14,82	12,86	11,63	1 745
АΣ300x110x24,6×3,5	3,5	300	110	19,99	18,19	15,69	2 354
АΣ350x125x29,6×3,5	3,5	350	125	23,14	19,48	18,16	2 724

Шляпный профиль

Артикул	Размеры, мм			Площадь сечения, мм 2		Масса 1п.м.,кг	Цена, руб./п.м.
	t	H	B (А)	Fр	Fсж
Шляпный профиль
АШ1 20х0,7	0,7	20	103 (55)	0,77	0,59	0,69	104
АШ1 20х0,8	0,8	20	103 (55)	0,88	0,7	0,78	117
АШ1 20х0,9	0,9	20	103 (55)	1,01	0,83	0,88	132
АШ1 20х1,0	1,0	20	103 (55)	1,13	0,95	0,97	146
АШ1 20х1,2	1,2	20	103 (55)	1,37	1,22	1,16	174
АШ1 20х1,6	1,6	20	103 (55)	1,85	1,8	1,53	230
АШ1 20х2,0	2,0	20	103 (55)	2,28	2,28	1,9	285
АШ1 50х0,7	0,7	50	149 (60)	1,26	0,5	1,14	171
АШ1 50х0,8	0,8	50	149 (60)	1,45	0,69	1,3	195
АШ1 50х0,9	0,9	50	149 (60)	1,67	1,02	1,46	219
АШ1 50х1,0	1,0	50	149 (60)	1,86	1,34	1,62	243
АШ1 50х1,2	1,2	50	149 (60)	2,27	1,97	1,94	291
АШ1 50х1,6	1,6	50	149 (60)	3,07	2,96	2,57	386
АШ1 50х2,0	2,0	50	149 (60)	3,78	3,78	3,2	480

Операции на профиле

Отверстия, группы отверстий – в любых заданных местах на стенках и полках
Высечки полок, стенок и отгибов – любых размеров, в любых заданных местах

Крепежные отверстия и их группы; основные диаметры: Ø12 (М10), Ø14 (М12), Ø18 (М16), Ø22(М20), Ø32(М30), другие — по заданию

Отверстия с пуклевкой Ø30(Ø34), диаметр отверстия – по заданию

Круглые технологические отверстия: Ø120

Квадратные технологические отверстия: □120, другие — по заданию

Прямоугольные отверстия: ширина и длина — по заданию

Овальные отверстия: радиус овала 6-16 мм, длина — по заданию

Прямоугольные высечки и фаски на полках, стенках и отгибах: угол фаски 45о, длина и глубина высечек – по заданию

Маркировка деталей: струйная печать

Преимущества ЛСТК-профилей

Выгодный современный материал — каркасный профиль оцинкованный: цена его уже включает часть обычных строительных расходов.

• Антикоррозионная обработка не требуется: материал уже защищен горячим цинковым покрытием
• Малый вес дает возможность возводить здания с минимальной нагрузкой на фундамент, экономя на нулевом цикле
• Оцинкованный профиль для каркасного строительства, цена которого определяется только объёмом заказа, может поставляться в виде полностью готовых к монтажу элементов, выполненных в размер, с готовыми крепежными отверстиями (операции входят в базовую стоимость ЛСТК профиля)

Для производства профилей и деталей на их основе используется эксклюзивное оборудование, изготовленное по индивидуальному заказу. В автоматическом режиме выполняются все операции, вплоть до маркировки. На площадке не потребуется никакой обработки и подгонки: можно сразу приступать к монтажу.

Сфера применения ЛСТК профилей

Современные технологии позволяют изготавливать холодногнутые профили самой разной геометрии. Наиболее массовое применение в строительстве находят профили C-, Z- , Σ-, Ω-образного сечения ввиду оптимального сочетания высоких прочностных свойств и технологичности производства, а значит стоимости ЛСТК профиля для потребителей.

C-профиль оцинкованный

С-образный ЛСТК профиль является самым распространенным материалом основных несущих конструкций быстровозводимых зданий – стоек, колонн, кровельных ферм, балок перекрытий. Эти элементы конструкций могут изготавливаться как из одиночных С-профилей, так и иметь составные сечения открытого или замкнутого типа. Например, в конструкциях быстровозводимых зданий серии СТЕРК®, выпускаемых заводом «Андромета», силовые элементы – колонны, стойки, пояса ферм – имеют открытые двутаврообразные сечения, образованные двумя С-профилями (ветвями), объединенными болтами по стенкам. Согласно требованиям СП 260 для обеспечения совместной работы двух ветвей шаг установки болтов не должен превышать 30 минимальных эффективных радиусов инерции профиля.
В жилищном строительстве из ЛСТК С-профиль также является основным материалом несущих конструкций. Из него изготавливают стойки, направляющие (рельсы) и элементы жесткости стеновых панелей, балки перекрытий, кровельные панели и фермы. Для повышения экономической эффективности ЛСТК-строительства важна унификация типоразмеров профилей: чем их меньше, тем ниже затраты на производство и трудозатраты на стройплощадке. Поэтому в конструктивной системе быстровозводимых жилых домов СТИЛТАУН® все элементы стеновых панелей выполняются из С-образных ЛСТК профилей одного типоразмера – высотой 150 мм.
Помимо основных несущих конструкций, С-профиль используется и для второстепенных элементов каркаса: прогонов, распорок, жестких связей, конструкций обрамления проемов и др. Подробнее об С-профилях из ЛСТК читайте здесь.

Z-профиль оцинкованный

Чаще всего оцинкованный Z-образный профиль применяют для устройства систем кровельного покрытия и стенового ограждения зданий. Его используют в качестве материала кровельных и стеновых прогонов – элементов каркаса, к которым крепят ограждающие конструкции. Прогонные системы из ЛСТК профилей – легкие, прочные и долговечные – можно использовать в любых типах каркасных конструкций — чернометаллических, деревянных, сборно-монолитных.

В некоторых системах быстровозводимых зданий Z-профиль ЛСТК используют также в качестве специальных проставок (титив) при монтаже теплоизоляции. Эти элементы предназначены для уменьшения мостов холода в зданиях утепленного исполнения.

Оцинкованный Z-профиль в качестве материала прогонных систем почти вытеснил чернометаллические прокатные профили (швеллеры и др.). Потому что это гораздо более легкий, но при этом очень прочный и технологичный материал. Небольшой вес оцинкованного Z-профиля дает возможность заметно удешевить и стоимость каркаса в целом, и стоимость его монтажа. Кроме того, будучи защищенным от коррозии цинковым покрытием, этот профиль не нуждается ни в первичной, ни в периодической антикоррозионной обработке. Узнать больше об оцинкованном Z-профиле можно здесь.

Сигма-профиль оцинкованный

С точки зрения работы в конструкции Σ — образный профиль можно рассматривать как модификацию С-профиля, усиленную дополнительными ребрами жесткости. Применяется он для тех же целей, что и С-образный профиль, но в производстве более затратен. Чтобы получить сигмообразное сечение, на уже готовом С-профиле выполняется дополнительная технологическая операция – гиб стенки. Поэтому его использование оправдано только для определенного круга задач, например – если нужно минимизировать высоту сечений несущих элементов.

Одно из частых применений Сигма-профиля – изготовление стеллажных систем для складской логистики. Сигмаобразный строительный профиль оцинкованный, как и все другие виды профилей, изготавливаемых ООО «Андромета», выпускается в большом диапазоне сечений, что позволяет закрыть широкий спектр потребностей как строительного сегмента, так и потребителей из других отраслей, поскольку сигма-профиль и другие стальные оцинкованные профили находят применение не только в строительстве.

Шляпный профиль оцинкованный

ЛСТК профили шляпные широко используются в качестве обрешеток и прогонов для устройства ограждающих конструкций жилых домов и общественных зданий. Из него изготавливают и кровельные прогоны, и несущие подконструкции вентилируемых фасадов наружных стен. Отсюда разговорное наименование этого профиля – «вентилируемый прогон».

В конструкциях жилых зданий СТИЛТАУН® компании «Андромета» шляпные профили используются в качестве дистанционных элементов между каркасами и обшивкой стен и перекрытий при заливке пенобетона.

Переработка листовой оцинкованной стали

Производство компании «Андромета» оснащено новейшим оборудованием с программным управлением для изготовления строительных деталей и полуфабрикатов из стального оцинкованного листа. Оборудование изготавливалось по специальным техническим заданиям лучшими зарубежными машиностроительными предприятиями.

Наш станочный парк позволяет осуществлять следующие основные технологические операции:

• продольная резка металла толщиной от 0.4 до 4мм; производительность – до 80 м/мин;
• поперечная резка металла толщиной от 0.4 до 4мм; производительность – до 40 м/мин;
• гибка металлического листа длиной до 3м и толщиной от 1 до 3мм; (цена оцинкованного профиля для крыши и стен – по запросу)

Оборудование позволяет быстро и качественно выполнять заказы на изготовление деталей, заготовок и металлоконструкций для строительства и других применений.

Сроки выполнения заказов на обработку металла определяются их объемом, трудоемкостью и текущей загрузкой оборудования. Для размещения заказа и уточнения сроков и условий его исполнения обращайтесь в отдел продаж.

ЛСТК профиль: цена за тонну и сроки поставки

Цена профилей из оцинкованной стали формируется, исходя из объема и номенклатуры заказа: большую партию стандартного товара по ТУ купить дешевле, чем заказать изготовление ЛСТК профиля по индивидуальным размерам.

Чтобы получить коммерческое предложение, заполните простую форму или позвоните нам по телефонам: (495) 565-37-61 (Москва), 8 800 5555 166 (вся Россия, звонок бесплатный). Компания «Андромета» — не магазин, а прямой производитель профиля. Мы работаем без посреднических наценок.

Срок изготовления зависит от объема и характеристик заказа и составляет от 3 рабочих дней.

Источник: andrometa.ru
