Содержание

Существуют следующие типы светопрозрачных ограждений — окна, витражи (стеклянные стены), витрины (для осмотра экспозиции) и светопрозрачные покрытия (крыши). К этим конструкциям предъявляются следующие требования:

— обеспечение нормируемой освещенности;
— теплотехнические и звукоизоляционные качества;
— жесткость и прочность;
— возможность очистки.

Окна — светопрозрачные ограждения, обеспечивающие комфортность внутренней среды здания за счет поступления солнечного света и возможности вентиляции.

Конструкция заполнения проема состоит из оконной коробки и подоконной доски. Оконная коробка (оконный блок) собирается из рамы и укрепленных в ней переплетов стекольных полотен. Переплеты стекольных полотен собирают из вертикальных (створок) и горизонтальных (фрамуг) элементов. Створки и фрамуги могут быть глухими (не отрывающимися) или открывающимися с применением различных схем открывания (рис. 10.8).

Схемы открывания створок и фрамуг

В какой момент ремонта нужно устанавливать окна. Оконщика бомбит от некоторых строителей.

Рис. 10.8. Схемы открывания створок и фрамуг:

а — поворотные; б — откидные (фрамуги); в — поворотно-откидные; г — горизонтально-раздвижные, убирающиеся в стену; д — складывающиеся типа «гармошка»; е, ж — среднеподвесные вращающиеся (с вертикальной или горизонтальной осью вращения); з — подвесные (с поворотом вокруг верхней крайней оси)

Для повышения теплотехнических и звукоизоляционных свойств окон применяют двойное и тройное остекление. Для конструкции оконных коробок и створок применяют дерево, металл и пластик (рис. 10.9).

Конструкции оконных коробок

Рис. 10.9. Конструкции оконных коробок:

а — металлопластиковые окна с заполнением двойным стеклопакетом; б — деревянные окна с заполнением двойным стеклопакетом; в — деревянные окна

с двумя рамами и заполнением одинарным стеклопакетом; г — деревянные окна с двумя рамами и одинарным остеклением

Традиционно в России производили деревянные окна, но жесткие условия эксплуатации требуют более легких и долговечных современных материалов. Пластмассовые окна для условий средней полосы России показали достаточную эффективность.

Витражи, витрины и светопрозрачные покрытия являются более крупными но площади конструкциями, поэтому в качестве элементов рамы в них используют стальные и алюминиевые профили, а в качестве заполнения — стекло толщиной до 6 мм.

Двери предусматриваются в стенах и перегородках для связи помещений между собой. Конструктивно дверь состоит из двух элементов: дверной коробки и полотна.

Двери различают по следующим признакам.

1. По материалам, из которых изготавливают двери:

— деревянные;
— алюминиевые;
— стальные;
— стеклянные;
— шпонированные;
— ламинированные;
— пластиковые;
— комбинированные.

Деревянные двери имеют много преимуществ. Сама текстура дерева позволяет создать множество рисунков и цветов, что делает дверь важным элементом интерьера. Важными преимуществами деревянных дверей являются долговечность, прочность и экологичность.

Зенитное окно в доме. Что это и зачем оно надо? | Строительство домов из газобетона

Преимуществами алюминиевых дверей являются их устойчивость к агрессивной среде, огнестойкость, шумоизоляция, высокие теплоизоляционные свойства. По сравнению с железными дверями алюминиевые двери более устойчивы к коррозии и имеют меньшую массу. В качестве отрицательных сторон алюминиевых дверей отмечают их высокую стоимость (в 2—3 раза дороже дверей из пластика) и возможность электрохимической коррозии алюминия при контакте с другими металлами.

Стальные двери — один из самых надежных типов дверей. Стальные двери могут отделываться различными декоративными покрытиями. Утепленная стальная дверь хорошо звукоизолирует, защищает от холода, обладает высокой огнестойкостью.

Стеклянные двери имеют хорошие декоративные свойства. Поскольку стекло легко режется, то можно создать любой оригинальный узор стекла, который будет соответствовать интерьеру дома. Стеклянная дверь имеет свойство зрительно расширять пространство помещений. К недостаткам стеклянных дверей следует отнести их высокую звукопроницаемость.

Шпонированные и ламинированные двери представляют собой один из вариантов отделки дверного полотна. Шпон представляет собой тонкий срез с дерева различных пород толщиной от 0,1 до 10 мм. Шпоном или ламинатом оклеивают дверные полотна. Одним из преимуществ подобных дверей является невысокая цена.

Пластиковые двери изготавливаются из ПВХ-профиля и пластиковых панелей. Их преимущества — в легкости, неограниченности цветовой гаммы, уникальности дизайна и невысокой стоимости. Эти двери достаточно влаго- и вандалоустойчивы, поэтому широко применяются в общественных зданиях.

Комбинированные двери изготавливаются с применением различных материалов, это увеличивает возможности придания им необходимых форм, дизайна и разнообразия технических характеристик.

2. По способу открывания выделяют двери:

— распашные;
— раздвижные;
— складные.

Распашные двери являются самыми распространенными типами дверей. В зависимости от крепления дверного полотна различают «правые» и «левые» двери. Принадлежность двери к «правой» или «левой» определяется тем, какой рукой человеку удобно открывать дверь на себя. Распашные двери применяются как для внутренних, так и для наружных проемов.

Распашные двери изготавливают из любых материалов без ограничений. Единственным недостатком распашных дверей является необходимость пространства для открывания, что может являться ограничением для их применения в стесненных условиях.

Полотна раздвижных дверей крепятся на специальных направляющих (верхних или нижних) и движутся по ним перпендикулярно направлению дверного прохода. Двери могут раздвигаться либо в полость стены, либо параллельно стенам. Двери из одного полотна называют сдвигающимися, а из двух полотен — раздвигающимися.

Раздвижные двери более популярны в общественных зданиях (офисах, конференц-залах и др.), а в жилых зданиях применяются для шкафов-купе. В зданиях с большим количеством посетителей в целях большего комфорта и энергоэффективности могут устраиваться наружные раздвижные двери с применением автоматики. Использование раздвижных дверей в качестве ширмы может повысить гибкость планировки здания.

Полотна складных дверей состоят из отдельных секций, которые движутся по направляющим в дверном проеме и складываются по принципу «гармошки». Складные двери предусматриваются только для внутренних дверных проемов.

3. По типу заполнения дверного полотна различают остекленные и глухие двери.

Балконные двери делают остекленными для обеспечения требований инсоляции и естественной освещенности помещений. Также остекленные двери применяют для внутренних дверных проемов при необходимости естественного освещения помещений без оконных проемов, например коридоров, тамбуров, лестничных клеток и других коммуникационных или эвакуационных помещений. Кроме того, остекленные двери искусственно расширяют границы помещений.

Форма остекления и материал стекол могут быть различными в зависимости от дизайна и назначения помещения.

4. По функциональному назначению выделяют двери:

— для жилых зданий;
— для общественных зданий;
— специальные (огнезащитные, противоударные, пуленепробиваемые, нротивовзломные, энергосберегающие, водостойкие, двери повышенной звукоизоляции и пр.).

— из массива;
— щитовые (сотовые) с различным заполнением;
— филенчатые;
— гладкие.

Массивные двери обычно изготавливают из ценных пород дерева. Основным преимуществом таких дверей являются высокие декоративные свойства. К их недостаткам относят высокую стоимость и большой вес. При производстве дверей осуществляется окраска различными пропитками по дереву или лаками.

В щитовых (сотовых) дверях полотно не является сплошным и может быть заполнено деревянными рейками или полиуретаном. В филенчатых дверях полотно с обеих сторон имеет рельеф. Такие двери имеют врезанные декоративные прямолинейные или округлые углубления. Используются глухие филенчатые двери и со стеклянным заполнением. Гладкие двери в противоположность филенчатым имеют гладкую поверхность.

Источник studme.org

Окна, двери: классификация, требования, конструктивные решения

Окна устраиваются для освещения и проветривания (вентиляции) помещений и состоят из оконных проемов, рам или коробок и заполнения проемов, называемого оконными переплетами.

Основные требования к окнам, которые должны соблюдаться при их проектировании и конструировании, – пропускать свет в помещения в соответствии с требующейся степенью их освещенности. Окна являются наружным ограждением; следовательно, при их конструировании необходимо учитывать те же требования, которые предъявляются к наружным стенам, т.е. теплозащитные качества, воздухопроницаемость (продувание) т.п.

В многоэтажных зданиях оконные и дверные проемы располагаются на поверхности стен друг над другом по одной оси. В этом случае нагрузка, передающаяся на наружные стены, воспринимается простенками. В каркасных зданиях при навесных стенах окна и двери в перегородках могут располагаться различно.

Размеры окон назначают в соответствии с нормативными требованиями естественной освещенностью, архитектурной композиции, экономии единовременных и эксплуатационных затрат.

Окна бывают деревянные, алюминиевые и пластиковые.

Деревянные окна зданий массового строительства преимущественно выполняют из стандартных конструкций оконных блоков со светопрозрачным заполнением из силикатного стекла или стеклопакетов.

Алюминиевые профили выполняются из трехкомпонентного сплава — алюминия, дающего легкость; магния, повышающего прочность сплава, и кремния, усиливающего литейные свойства.

Пластиковые окна имеют трехкамерную конструкцию, обеспечивающую высокую тепло- и звукоизоляцию. Пластик (ПВХ) – термопластичный, трудно воспламеняющийся искусственный поливинилхлоридный материал, получаемый из природного сырья: поваренной соли и нефти.

Деревянные оконные блоки со спаренными переплётами

Оконный блок со стянутыми вместе створками наружных и внутренних переплётов на оконной коробке называют спаренным. Конструктивные элементы его такие же, как и у блоков с раздельными переплётами. Створки переплётов между собой соединены стяжными винтами, их разъединяют лишь при протирке стёкол и ремонте. Воздухопроницаемость таких переплётов обеспечивает уплотняющие прокладки и наплав по контору внутренних створок.

Проветривание обеспечивают форточки или фрамуги. Конденсат, образующийся между оконными переплётами, собирается желобом нижней обвязки коробки и через прорезь выводится наружу. Оконные блоки со спаренными переплётами экономичны по расходу древесины. Однако у них теплопотери больше, чем у блоков с раздельными переплётами. В связи с этим блоки со спаренными переплетами нельзя использовать в районах с суровым климатом.

Для общественных зданий (повышенной капитальности) разработаны деревоалюминиевые блоки со спаренными переплётами, поверхность которых облицована профилями анодированного (под бронзу или другой цвет) алюминия. Элементы наружной облицовки, закреплённые шурупами, повышают защитно-декоративные качества оконных блоков.

1 – подоконная доска; 2 – и мпост; 3 – створка переплета; 4 – оконная коробка; 5 – фрамуга; 6 – средник; 7 – наружный водослив.

Рисунок 8.1 – Элементы оконного заполнения

Дверь – это подвижное ограждение в проёме стены или перегородки, служащее для изоляции друг от друга проходных помещений и входа в здания.

Их расположение, количество и размеры определяют с учетом числа людей, находящихся в помещениях, вида здания и других факторов.

Требования к дверям определяются расположением их в здании. К наружным дверям предъявляются повышенные требования по звуко- и теплозащите. Материал, из которого изготовлены двери и материал наружной отделки должны быть устойчивы к неблагоприятным внешним воздействиям: дождю и снегу, ветру, перепадам температур, ультрафиолетовому излучению. Входные двери, как наружные, так и внутренние, должны обеспечивать необходимую безопасность.

Долговечность дверей — требование необходимое, но требуемые сроки службы, так же, определяются назначением помещения, и желанием заказчика. Для наружных дверей заказчик, скорее всего, захочет иметь двери, которые будут ему служить максимапльно долго (в приемлемом ценовом диапазоне), а вот для интерьерных дверей, все зависит от того, как скоро намечается повторное обновление интерьера.

Требования к внешнему виду дверей, наружной отделке, расстекловке, цвету, диктуются замыслом дизайнера и необходимостью вписать двери в интерьер или фасад здания. Двери, в зависимости от их положения в здании, числа полотен, способа открывания и т.д. можно разделить на следующие, представленные в Таблице 8.1, основные типы.

Таблица 8.1 – Классификация дверей

Характеристики (признаки)
Расположение в здании	Способ открывания	Материал	Число полотен	Заполнение дверного полотна	Функциональное назначение
наружные: входные и балконные; внутренние: входные в квартиру или в другие помещения с лестничных клеток и коридоров, межкомнатные и шкафные.	Распашные; Раздвижные; Складные; вращающиеся.	Деревянные; Профильные; · ПВХ · алюминий; стальные; стеклянные;	однопольные; двупольные; полуторные	Глухие; остекленные	для жилых зданий; для общественных зданий; специальные – огнезащитные; энергосберегающие; повышенной звукоизоляции; «защитные» (противоударные, пуленепробиваемые, противовзломные); водостойкие; другие (например, защитные от рентгеновского излучения).

К наружным дверям предъявляются требования, отличающиеся от требований к дверям внутренним, что определяется расположением этих дверей в здании. Наружные двери подвергаются воздействию атмосферных осадков, колебаниям температур наружного воздуха, ультрафиолетовым излучениям, ветрам и т.п. Они должны защищать внутренние помещения от холода и шума.

Следовательно, наружные двери должны быть звуко- и теплозащитными. Материалы, применяемые для изготовления подобных дверей и их наружной отделки, должны быть устойчивы к перечисленным выше негативным воздействиям. Еще одна функция, которую должны выполнять наружные двери (так же, как и входные в квартиры) — это противостояние несанкционированному доступу в помещения, т.е. обеспечение безопасности.

Источник studopedia.ru

Окна и двери- архитектурные конструкции кратко

Окно́ (окóнный проём) или витраж — специально задуманная в конструкции здания архитектурная деталь строительства: проём в стене, служащий для поступления света в помещение и вентиляции. Расположение, количество и размеры окон играют важную роль в проектировании здания. Окна являются главным (до 50 %) источником теплопотерь в зданиях.

Дверь — проём в стене для входа и выхода из помещения, или проём во внутреннее пространство чего-либо (самолёта, автомобиля, печи, шкафа и т. п.), а также створ или несколько створов, закрывающие этот проём

Окна

Окна должны обеспечивать достаточную дневную освещенность помещений, необходимая степень которой устанавливается нормами.

Как ограждающие элементы, окна должны удовлетворять теплотехническим и акустическим требованиям. Они также должны быть увязаны с архитектурно — художественным решением фасадов и интерьеров.

Заполнение оконного проема состоит из оконных переплетов, оконных коробок и оконной доски (рис. 112.).

Оконными переплетами называют остекленные элементы окон: — наружный и внутренний.

Они состоят из створок и фрамуг. Створки и фрамуги бывают открывающиеся и глухие. Открываются, как правило, вовнутрь.

По материалу изделия бывают:

а) деревянные, стальные и алюминиевые;

б) металлические (магазины) — пропускают больше света;

в) железобетонные — глухие;

г) из пластмасс — экспериментальные;

д) стеклоблоки и стеклопрофили (рис. 113.-116.).

Оконная коробка — это рама, в которую вставляются переплеты.

В коробку вводят горизонтальные и вертикальные импосты (при больших проемах). Они бывают раздельные и общие для обоих переплетов.

Подоконные доски бывают деревянные и железобетонные (рис. 112,115.).

Оконными переплетами — называют остекленные элементы окон: -наружный и внутренний.

Двери

Двери состоят из открывающихся полотен и дверной коробки однопольные, двупольные и полуторные.

По положению в здании: наружные, внутренние и шкафные. Наружные делятся на входные и балконные ( рис. 112.).

Размеры дверей выбирают в зависимости от необходимой пропускной способности и габаритов мебели и оборудования.

600, 700, 800, 900 и 1100 – однопольные;

1200, 1400 и 1800-двупольные;

h = 2000 и 2300 мм.

Глухие и остекленные для освещения вторым светом. Иногда вставляют в общую коробку — фрамугу. Коробка состоит из обвязки с четвертями, импост при фрамуге.

Крепление дверных коробок производится аналогично оконным.

Дверные полотна по конструкции бывают щитовые и филенчатые.

Щитовые — сплошные или пустотелые щиты с обкладками или без них. (из склеенных деревянных реек, или из других стружечных плит).

Реечные с двух сторон облицовываются шпоном, фанерой или твердыми древесноволокняными плитами (рис. 117.).

Филенчатые состоят из обвязки, и филенок. Филенки бывают дощатые или из древесноволокняных плит.

(Щитовые — гигиеничны, дешевы — поэтому они вытеснили филенчатые).

В подвалах и хозяйственных постройках применяют плотничные двери (на планках и на шпонках).

На стройплощадку двери доставляются в дверных блоках — коробка с полотном и приборами.

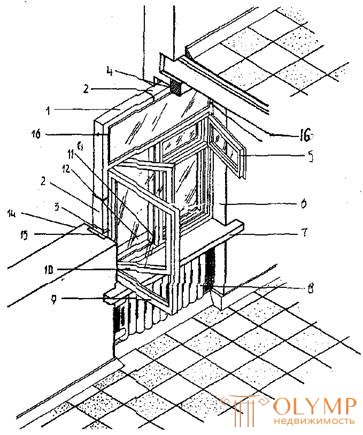

ЗАПОЛНЕНИЕ ОКОННОГО ПРОЁМА

1-оконная коробка» 2 – гидроизоляция; 3 – конопатка; 4 – ж.б. перемычка; 5 – форточка; 6 – оконный откос; 7 – подоконная доска; 8 – ниша подоконно отопительного прибора; 9 – створка подоконного переплета; 10 – ветроостанов; 11 – шпингалет; 12 – подоконный наружный слив; 13 – деревянная пробка в стене для крепления коробок; 14 – оконная четверть; 15 – штанга фрамуги; 16 – фрамуга.

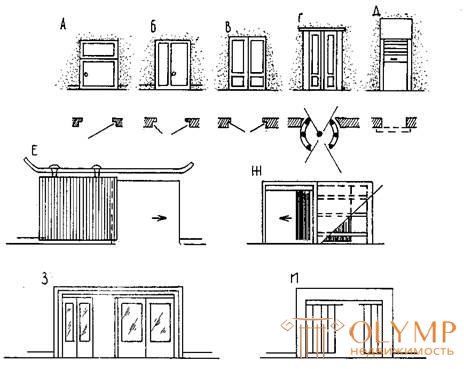

А – В распашные (А-однопольная; Б-полуторная; В-двупольная); Г – вращающаяся дверь – турникет; Д – подъёмная шторная; Е – откатная; Ж – прямораздвижная; И, К – шарнирно – складывающаяся; 1 — фрамуга

ТИПЫ И ГАБАРИТНЫЕ РАЗМЕРЫ ОКОН

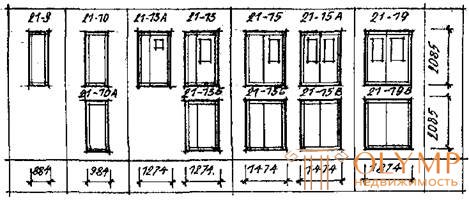

ГАБАРИТНЫЕ РАЗМЕРЫ ДВЕРЕЙ С ДВОЙНЫМ ОСТЕКЛЕНИЕМ СЕРИИ С – СО СПАРЕННЫМ И Р – С РАЗДЕЛЬНЫМИ ПЕРЕПЛЕТАМИ ДЛЯ ЖИЛЫХ ДОМОВ

УСТАНОВКА ОКОННЫХ БЛОКОВ

СО СПАРЕННЫМИ ПЕРЕПЛЕТАМИ

С РАЗДЕЛЬНЫМИ ПЕРЕПЛЕТАМИ

1 – коробка; 2 – переплет; 3 – упругая прокладка; 4 – наплыв; 5 – замазка; 6 – деревянный штапик; 7 – прорезь для отвода воды

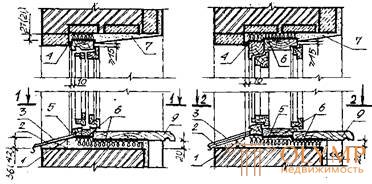

ДЕТАЛИ УСТАНОВКИ ОКОННЫХ БЛОКОВ

С РАЗДЕЛЬНЫМИ ПЕРЕПЛЕТАМИ

СО СПАРЕННЫМИ ПЕРЕПЛЕТАМИ

1 – деревянная антисептированная пробка; 2 – стальной костыль; 3 – слив из оцинкованной кровельной стали; 4 – герметик; 5 – конопатка; 6 – рубероид; 7 – штукатурка; 8 = ерш; 9 – подоконная доска; 10 – антисептированные доски при зазоре больше 35 мм

СВЕТОНЕПРОНИЦАЕМЫЕ СТЕНОВЫЕ ОГРАЖДЕНИЯ И ПАНЕЛИ ИЗ СТЕКОРА (ПО СЕРИИ 2.230 — 1), СТЕКЛОПАКЕТОВ И СТЕКЛОБЛОКОВ

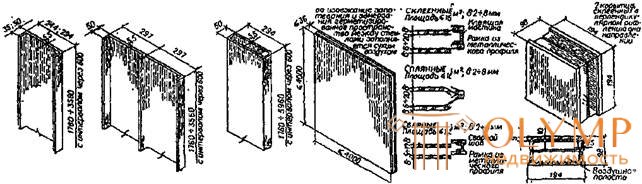

СТЕКОР ШВЕЛЛЕРНОГО, ДВОЙНОГО ШВЕЛЛЕРНОГО И КОРОБЧАТОГО СЕЧЕНИЯ

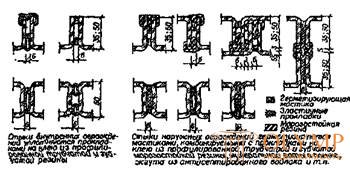

УПЛОТНЕНИЕ СТЫКОВ ВО ВНУТРЕННИХ И ГЕРМЕТИЗАЦИЯ В НАРУЖНЫХ ОГРАЖДЕНИЯХ

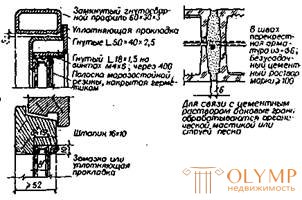

УСТАНОВКА СТЕКЛОПАКЕТА В СТАЛЬНЫЕ И ДЕРЕВЯННЫЕ ПЕРЕПЛЕТЫ

ВАРИАНТЫ СОЕДИНЕНИЯ СТЕКОРА ШВЕЛЛЕРНОГО СЕЧЕНИЯ В НАРУЖНЫХ ОГРАЖДЕНИЯ

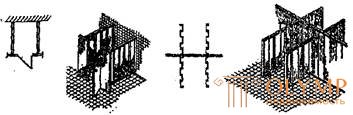

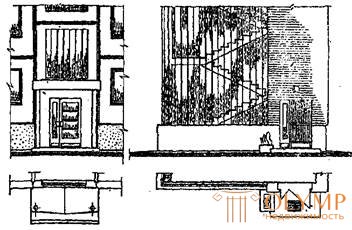

ПРИМЕРЫ ПРИМЕНЕНИЯ СВЕТОПРОНИЦАЕМЫХ ОГРАЖДЕНИЙ

В ПРОЁМАХ ЛЕСТНИЧНОЙ КЛЕТКИ

В СТЕНАХ ЛЕСТНИЧНОЙ КЛЕТКИ

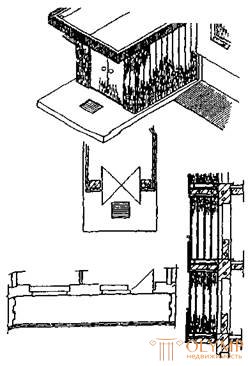

В ВЫНОСНЫХ ТАМБУРАХ

В РАЗДЕЛИТЕЛЬНЫХ ЭКРАНАХ САНТЕХКАБИН И ЛОДЖИЙ

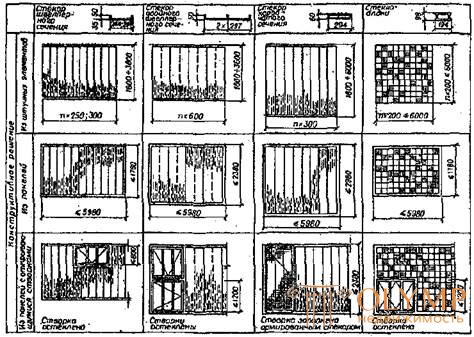

СВОДНАЯ НОМЕНКЛАТУРА СВЕТОПРОНИЦАЕМЫХ ОГРАЖДЕНИЙ ИЗ СТЕКОРА И СТЕКЛОБЛОКОВ

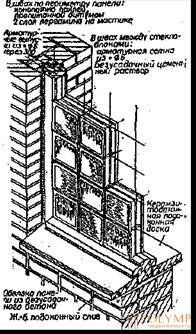

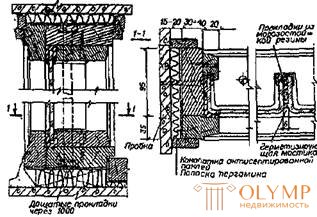

УСТАНОВКА ПАНЕЛИ ИЗ СТЕКЛОБЛОКОВ

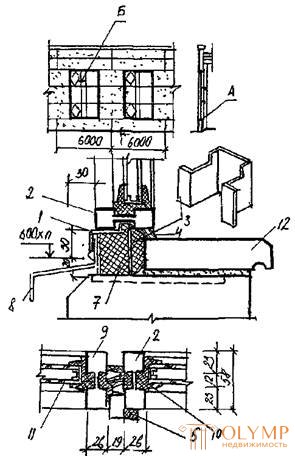

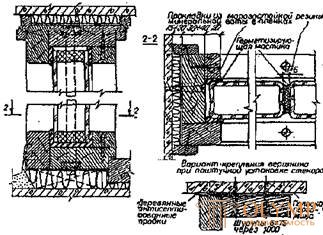

УСТАНОВКА СТЕКОРА ШВЕЛЛЕРНОГО И КОРОБЧАТОГО СЕЧЕНИЯ, ШТУЧНОГО И СМОНТИРОВАННОГО В ПАНЕЛИ

ДЛЯ ВОСПРИЯТИЯ МОНТАЖНЫХ НАГРУЗОК ПРИ УСТАНОВКЕ ПАНЕЛЕЙ ВЕРХНИХ И НИЖНИХ КОРОБОК ИЗ ДЕРЕВА, ЖЕЛЕЗОБЕТОНА ИЛИ СТАЛЬНОГО ПРОКАТА СКРЕПЛЯЮТСЯ ТЯЖАМИ ИЗ Ø12÷16 ЧЕРЕЗ ≤ 1000. УДАЛЯЕМЫЕ ПОСЛЕ УСТАНОВКИ ТЯЖИ МОГУТ ПРОПУСКАТЬСЯ В ГАБАРИТЕ СТЕКОРА. ПРИ ПОШТУЧНОЙ УСТАНОВКЕ БОКОВИНЫ И ИМПОСТЫ КОРОБКИ ПОДДЕРЖИВАЮТ ВЕРШНИК; ЕСЛИ ВЕРШНИК КРЕПИТСЯ К ПЕРЕМЫЧКЕ, ОНИ НЕ НУЖНЫ

В ДЕРЕВЯННОЙ КОРОБКЕ

В ЖЕЛЕЗОБЕТОННОЙ КОРОБКЕ ИЛИ ПАНЕЛИ

В СТАЛЬНОЙ РАМЕ

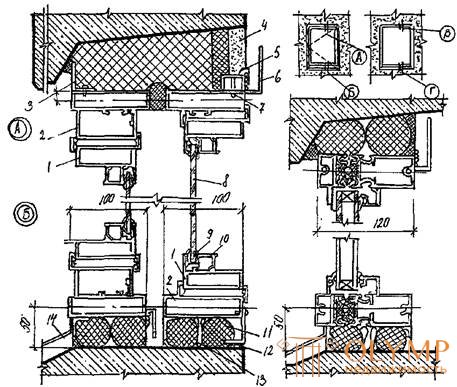

ОКНА С АЛЮМИНИЕВЫМИ ПЕРЕПЛЕТАМИ

1 – переплет створки; 2 – коробка; 3 – утеплитель; 4 – штукатурка; 5 – стальная пружина; 6 – нащельник; 7 – самонарезающий винт; 8 – стекло; 9 – уплотнитель; 10 – штапик; 11 – эластичная прокладка; 12 – мастика; 13 – смоляная пакля; 14 – слив; 15 – термовкладыш; 16 – комбинированный переплет; 17 — стеклопакет

ОКНА ИЗ ГНУТОСВАРНЫХ ПРОФИЛЕЙ

1 – нащельник; 2 – глухой переплет; 3 – сухарь; 4 – мастика; 5 – резиновые профили; 6 – нащельник притвора; 7 – утеплитель; 8 – слив; 9 – переплет фрамуги; 10 – резиновые профили; 11 – стеклопакет; 12 – подоконная плита

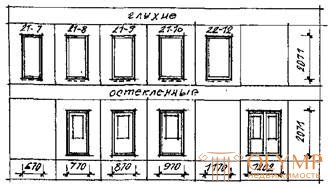

НОМЕНКЛАТУРА ВХОДНЫХ ДВЕРЕЙ (ВХОДНЫЕ И ТАМБУРНЫЕ)

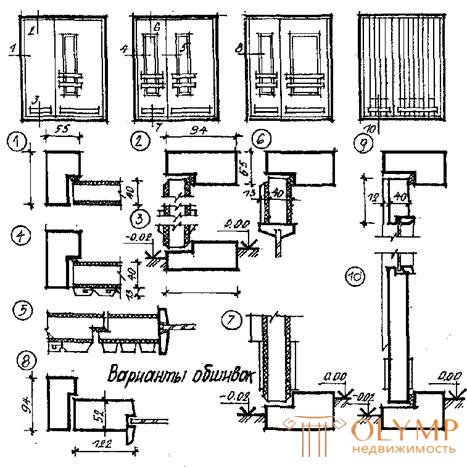

УСТАНОВКА ДВЕРНЫХ БЛОКОВ В НАРУЖНЫХ СТЕНАХ
