Пошаговое строительство дома с мансардой

Устройство мансарды в индивидуальном доме – довольно распространенное явление. Этот способ строительства позволяет уменьшить себестоимость квадратного метра и создать довольно интересное помещение в подкровельном пространстве. Чтобы правильно выполнить устройство мансардного этажа, необходимо изучить основные требования к нему и выбрать верный тип кровли и ее ската.

Что такое мансарда

Согласно нормативным документам мансардный этаж – это объем под кровлей, который используется для размещения жилых и подсобных помещений. При этом высота наружных стен должна составлять не более 1,5 м в общем случае, иначе пространство будет считаться полноценным жилым этажом.

Мансарда своими руками – это выгодно как при строительстве, так и при эксплуатации частного дома. В первом случае снижаются затраты за счет того, что уменьшается высота вертикальных ограждающих конструкций. Кровля берет на себя эту функцию не переставая выполнять свое первоначальное предназначение.

Строительство дома с мансардой по проекту Раздолье — Дома на Юге

Мансарда – это подкровельное помещение, которое можно обустроить под отдельную комнату для проживания

При эксплуатации снижение затрат может заключаться в следующем:

1. Уменьшается отапливаемого объема помещений, следственно происходит снижение затрат на отопление, которые являются внушительной статьей расходов на коммунальные услуги.
2. После завершения строительства дом должны обмерять специалисты из БТИ, после чего выдается паспорт объекта. Именно исходя из приведенных в нем значений площади начисляются налоги и происходит оплата коммунальных услуг (при условии подключения к централизованным системам и отсутствии приборов учета, что сейчас практически не встречается). Площадь марсардного этажа включается в площадь всего дома с коэффициентами 0,7 или 0,8 в зависимости от высоты наружной стены и угла наклона кровли, что позволяет существенно экономить в течении всего срока эксплуатации объекта.

Подготовительный этап

Начать строительство стоит с разработки проекта или схем, на которых будет нарисована будущая конструкция. Чаще всего кровля, которая применяется для мансардного этажа – двухскатная, но возможно использование и вальмовой четырех скатной. Двухскатная конструкция позволяет предусмотреть во фронтонах полноценные окна.

Конструкция двускатной мансардной крыши

В случае применения вальмы для освещения помещений возможно установить только мансардные оконные проемы. Такой вариант может стать более трудоемким в плане установки элементов крыши и разработки внутренних интерьеров. Снижение затрат при вальмовой кровле достигается за счет отсутствия фронтонов (особенно экономия будет заметна в кирпичном доме, где достаточно велика стоимость материалов и самих работ по монтажу стеновых ограждений).

Строительство мансарды своими руками начинается с определения геометрических размеров и форм кровли. Ранее уже говорилось о выборе типа стропильной системы дома (двускатная, вальмовая), после чего нужно будет определиться с тем, будет скат прямым или ломаным. Ломаная конструкция имеет такие недостатки как повышение стоимости и трудоемкости. Ее применение обосновано необходимостью увеличения высоты помещения за счет изменения угла наклона кровли.

На стадии проектирования определяют оптимальный уклон кровли. Его выбор зависит от эргономических соображений и используемого кровельного материала, который накладывает ограничения.

Перед тем как сделать мансарду, необходимо также рассчитать все ее несущие элементы на прочность и изгиб, подобрать состав пирога кровли, выполнить теплотехнические расчеты и определиться с материалами. Об этом далее подробно.

Источник: blog.brigada174.ru

Как построить каркасный дом с мансардой своими руками? Пошаговая инструкция — проекты

Частые ошибки при строительстве каркасных домов своими руками

Мастера могут допускать ряд ошибок, которые сказываются на эксплуатационных качествах объекта:

1. Неверный выбор материалов. На древесине не экономят, выбирая хорошо просушенный брус с заводской пропиткой от жуков и огня.
2. Верхнюю и нижнюю обвязки не закрепляют укосами. В результате дом поведет от любого ветра. По этой же причине для обшивки выбирают не доски, а листы.
3. Саморезы и перфорированные уголки не подходят для фиксации стоек, балок. Особенно это касается черных саморезов, вместо них берут гвозди.
4. Выбор утеплителя. Дешевый пенопласт не отвечает всем требованиям теплоизоляции, хотя и показывает высокие параметры влагостойкости. Для утепления выбирают минераловатные материалы, а от воды их защищают пленкой, мембраной.
5. Также нельзя экономить на гидро-, пароизоляционных материалах. Общая смета на возведение каркасного дома не отличается величиной, поэтому материалы подбирают только самого лучшего качества.

Перед началом строительства оценивают собственные силы и возможности. Учитывая, что большинство работ выполняют собственными руками, закладывают нужные суммы на материалы, разработку проекта. Также не забывают о подведении коммуникаций, электроснабжении.

Рекомендации по строительству

По возведению каркасных домов существует несколько рекомендаций, способных облегчить возведение и эксплуатацию каркасного дома, помочь избежать некоторых ошибок при строительстве. При выборе материалов и выполнении строительных работ следует придерживаться следующих советов:

• Чтобы построить каркасный дом правильно, необходимо использовать древесину влажностью не более 10-15%. Такая древесина практически не деформируется;
• Стройматериалы лучше брать с небольшим запасом;
• Столбчатый фундамент необходимо вбивать на 20-30 см глубже уровня промерзания;
• Все деревянные строительные материалы необходимо обработать специальной пропиткой, для защиты от грызунов и возгорания;
• Все работы необходимо проводить последовательно, по плану;
• Прежде чем приступать к строительству, необходимо как можно тщательнее проработать проект дома, переделывать потом будет очень сложно и дорого.

Сборка

В большинстве случаев строительство мансардной крыши начинается с устройства мауэрлата

Важно строго горизонтальное положение, параллельное, надёжное крепление его брусьев

Стропильная конструкция мансардной крышиИсточник kryshagid.ru

Для монтажа стропильной системы практикуется два варианта: элементы стропильной системы на земле собираются в фермы, поднимаются и устанавливаются готовыми. Или всё по отдельности собирается наверху – «по месту», соблюдая порядок действий:

• Укладываются балки перекрытия. При этом учитывается шаг стропильной системы и возможность для устройства лестницы.
• Сразу настилается черновой потолок, или временный настил для безопасной работы.
• Монтируются стойки. Устраиваются временные раскосы, чтоб удержать их в вертикальном положении. На стойки укладываются прогоны.
• Поверх прогонов укладываются затяжки.
• Монтируются нижние стропила.
• Временные раскосы меняются на постоянные ветровые связи в продольном положении.
• Устанавливаются верхние стропила.
• Выставляется каркас для фронтона, с учётом конструктива организуются проёмы для: окна, балкона, предусматриваются другие варианты.
• Далее по стропилам укладывается кровельная мембрана, и прижимается к ним контробрешёткой – брусками сечением 50х50 мм. Для организации вентиляционного зазора. Это подготовительные мероприятия для утепления. Провести их нужно именно на этом этапе. Пропустить – огромное упущение.
• На контробрешётку набивается обрешётка, с соответствующим кровельному покрытию шагом.
• Монтируется кровельное покрытие, его доборные элементы: ветровые доски, конёк.

Один и тот же дом может выглядеть по-разному и иметь разную полезную площадьИсточник 1dom.kz

Об особенностях расчета мансардной крыши в видео:

Рекомендации, которые лучше знать в начале пути

Точно по такому же принципу монтируется мансардный этаж с двухскатной крышей. Причём его устройство еще проще – все стропила сплошные.

Далее предстоит утепление крыши. Конечно, его можно делать снаружи, до монтажа мембраны, обрешётки и кровли. Но безопасней изнутри – не будет угрозы осадков и работы выполняться более тщательно, ведь от этого зависит успешная эксплуатация.

Утеплитель изнутри помещения защищается пароизоляционной плёнкой. А между ней и внутренней отделкой обязательное устройство вентиляционного зазора – внутренняя отделка не монтируется непосредственно на стропила. Для неё специально, так же как снаружи для обрешётки, набивается контррейка, или устраивается каркас.

Заключение

Мансардная крыша – это отличное решение, позволяющее увеличить полезную площадь дома без значительного увеличения затрат на его возведение. Решений для возведения мансардного этажа существует достаточно много – они могут быть как типовые, так и разработанные для определенного дома. Но в любом случае, монтаж мансарды требует профильных знаний и эту работу должны выполнять профессионалы.

Шаг 3: Каркасные стены

Каркасный дом своими руками собирают из отдельных элементов, раскраивая и подгоняя их на строительной площадке. Возможен монтаж более крупных секций или даже целых конструкций, заготовленных на заводе.

Способы сборки каркаса

Быстровозводимые здания сегодня строят способами:

• традиционным — последовательно собирают каркас из стоек, ригелей, укосин, утепляют стены, монтируют обшивку;
• методом «канадской платформы» — секции заготавливают горизонтально на черновом полу и выставляют их в проектное положение;
• из СИП-панелей — крупные элементы, раскроенные на заводе, собирают на площадке при помощи соединительных брусьев и полиуретанового клея;
• по немецкой технологии «фахверк» — доски каркаса, являющиеся одновременно декоративной отделкой, располагают снаружи утеплителя;
• по шведской технологии — каркас монтируют из двух обрешеток, первая предназначена для установки утеплителя и крепления внешней отделки, вторую используют для прокладки коммуникаций и монтажа внутренней облицовки.

Монтаж каркаса способом «канадская платформа».

В частном строительстве для сборки своими руками чаще применяют классический способ, не требующий сложных монтажных работ и затрат на подъемную технику.

Установка и сечение стоек

Этапы монтажа стоек каркаса включают:

1. Разметку на покрытии чернового пола мест установки стоек. Обычно шаг составляет 60 см. Это удобно для последующей укладки плит минеральной ваты. В двухэтажных зданиях расстояние уменьшают до 40 см.
2. Нарезку опор из сухой обработанной доски толщиной 50 мм. Сечение подбирают по расчету на несущую способность.
3. Установку стоек в углах, выравнивание, закрепление временными укосинами.
4. Монтаж промежуточных элементов.
5. Соединение опор брусом верхней обвязки.
6. Усиление оконных и дверных перемычек досками, уложенными на ребро. Если этого не сделать, при прогибе произойдет защемление рамы, возникнут трещины на стеклах, отделке фасада и внутренних поверхностей стен.
7. Укрепление каркаса укосинами из досок 100х25 или 150х25, врезанными в верхнюю и нижнюю обвязку, стальными перфорированными полосами, горизонтальными перемычками. Дополнительное усиление не требуется, если каркас обшивают жесткими листами ОСП, многослойной фанеры.
8. Обшивку лобовой доской балок верхней и нижней обвязки. Рекомендуется проложить слой базальтовой ваты для утепления конструкции.

Для подбора сечения стоек суммируют все нагрузки, действующие на несущий каркас. Если здание небольшое, то при высоте до двух этажей размеры бруса принимают:

• для наружных стен — 150х50 мм, 200х50 мм;
• для внутренних перегородок — 100х50 мм.

Прочности таких сечений вполне достаточно для восприятия вертикальных и боковых нагрузок. При теплотехническом расчете может оказаться, что для размещения теплоизоляции требуется большая, чем расчетная, ширина стоек.

Увеличивать сечение несущего бруса нецелесообразно. В этом случае утеплитель укладывают в 2 слоя — один между стойками каркаса, второй — по наружной обрешетке с перевязкой. Такая компоновка поможет избежать теплопотерь через деревянные элементы, углы, обрамления проемов.

Укосины или раскосы

Укосины или раскосы устанавливают временно для придания устойчивости каркасу при монтаже или постоянно, чтобы конструкция сохраняла геометрию длительное время.

Укосины в каркасе устанавливают наклонно.

Чтобы постоянные укосины выполняли свою роль — обеспечивали жесткость каркасу, при их установке соблюдают правила:

• элементы монтируют с наклоном 40°-60°;
• толщина укосин — не более 1/4 от высоты сечения стойки;
• крепление раскоса к обвязке — только врезкой, при других видах сочленения усыхание древесины ведет к потере устойчивости узла;
• укосины врезают заподлицо со стойками, обвязками и перемычками;
• на одной стене устанавливают не менее двух раскосов с наклоном в разные стороны;
• к стойкам по длине прибивают 2-3 гвоздями.

Вместо укосин в углах каркаса можно использовать листы ОСП-3 12. Диагональная жесткость конструкции будет обеспечена.

Углы каркасного дома

Угол — одно из проблемных мест в каркасном доме. Установка бруса без дополнительного утепляющего слоя приводит к образованию мостика холода. Дерево обладает более высокой теплопроводностью, чем минеральная вата, поэтому стена в углу помещения может промерзать.

Чтобы этого не случилось, конструкции формируют одним из четырех способов:

Из двух стоек. Стык двух стен усиливают отделочным уголком.

Первые два способа более технологичны, но теплоизоляционные качества их ниже. В стыке двух стен остаются сквозные щели, которые очень трудно заделать.

Обвязка

Перед укладкой брусьев, верхушки свай надо промазать мастикой и положить на них два слоя рубероида. Они будут служить гидроизоляцией. Сами брусья обрабатываются антисептиком.

Бруски устанавливаются на сваи по всему периметру основания. Соединяются между собой вполдерева при помощи гвоздей, длиной 120 миллиметров. На углах стыки можно усилить при помощи металлических уголков, закрепленных гвоздями, длиной 50-60 миллиметров.

Фиксация обвязки к основанию выполняется при помощи крепежных винтов. Брусья укладываются в оголовки (в специальные пазы) и привинчиваются.

Поверх обвязки необходимо уложить доску. Она должна перекрыть места соединений брусьев. Сюда в дальнейшем будут монтироваться стойки каркаса. Доску также надо обработать антисептиком. Длина гвоздей для крепления – 120 мм.

3. Устройство чернового пола

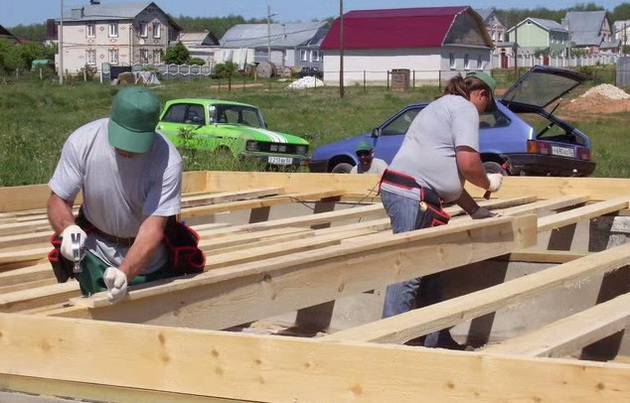

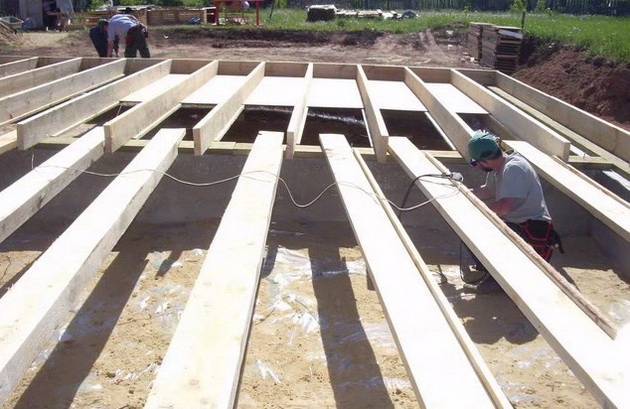

Лаги при помощи металлических уголков крепятся к обвязке. На них гвоздями крепятся доски.

Между лагами укладывается утеплитель, на него стелется пароизоляционная пленка. Последний слой – фанера, которая укладывается на лаги по всему периметру.

4. Установка каркаса

Сначала монтируются угловые стойки. Они фиксируются при помощи усиленных стальных уголков.

Далее идет монтаж всех остальных стоек. Для этой цели также подойдут уголки. На все стойки устанавливаются укосины. Они будут препятствовать расшатыванию.

Брус верхней обвязки

В углах бруски надо крепить при помощи вырубки, в других местах – стальными уголками. Уголки фиксируются саморезами.

Чтобы придать конструкции прочность, делается монтаж диагональных укосов.

Монтаж потолочных балок

Монтаж делается тремя способами:

• Методом вырубки
• Перфорированными кронштейнами
• Стальными уголками

Можно сочетать несколько способов, к примеру, уголки и метод вырубки. Балки должны опираться на брус обвязки. Крепление выполняется саморезами.

5. Монтаж стропильной системы

Монтаж крыши – процесс трудоемкий, поэтому мы вынесли его описание в отдельную статью «Крыша каркасного дома своими руками».

6. Внешняя отделка

• Вначале монтируется обрешетка из брусков, размером 40 на 50. Шаг крепления – 60 сантиметров. Можно также использовать профили из металла
• Обрешетка обрабатывается антисептиком и огнеупорным составом
• Далее идет монтаж отделочного материала по определенной технологии

Поверх крепят пароизоляционную пленку.

8. Внутренняя отделка

Здесь вам никто не советчик и вы вправе делать ее такой, какой вам заблагорассудится.

В этой статье мы рассказали вам по шагам, как построить каркасно-щитовой дом своими руками. Надеемся полученная информация будет вам полезна.

Фотоотчет строительства каркасного дома своими руками

В этом разделе вы найдете фото строительства каркасного дома, который строил наш читатель своими руками по выходным дням.

Видео строительства каркасного дома своими руками

Подготовительные этапы строительства

На каждом из этапов можно действовать самостоятельно, если есть уверенность в своих силах. А можно привлечь специалистов для решения тех или иных задач. Например, поручить планировку и конструктивные решения архитектору или дизайнеру, а получение официального разрешения на строительство доверить юристу.

Итак, перечислим необходимые действия:

• планировка здания;
• создание конструктивных решений;
• выбор способа отопления;
• изучение возможности подключения к инженерным коммуникациям (электричеству, водопроводу, канализации);
• расчет кубатуры стройматериалов;
• подбор и закупка расходных материалов для строительства;
• согласование проекта и получение разрешения на строительство в контролирующих органах.

Начало строительства

Возведение любого здания начинается с проекта. Даже с учетом простоты каркасного дома 8 на 8, лучше произвести расчет и составить план. Подробная смета облегчит и удешевит дальнейшие работы.

Следом требуется выбрать место под строительство и расчистить участок. Для этого необходимо снять верхний плодородный слой почвы. После этого можно перейти к работам по возведению фундамента. Выбор его типа должен основываться на данных о типе грунта, глубине промерзания, ландшафте участка. При необходимости требуется произвести или заказать геологическое исследование.

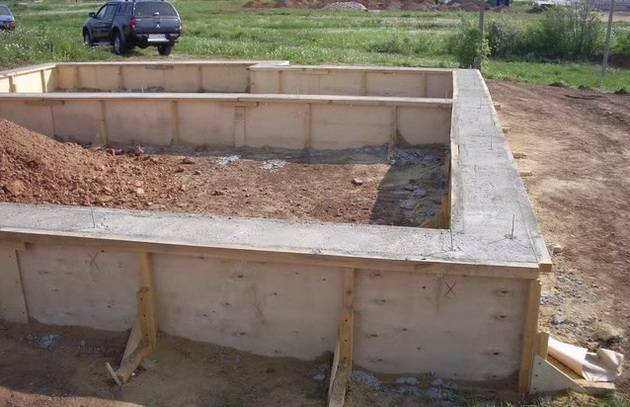

Чаще всего для каркасных домов возводят фундамент на сваях либо ленточный. Заливается раствор как для обычных домов – никаких особенностей нет. В случае с ленточным основанием обязательно требуется связка арматуры, для чего потребуется проволока. Бетон можно приобрести в размешанном и готовом для заливки виде, либо самостоятельно замешать его при помощи бетономешалки на участке.

Если вы строите каркасный дом размером 8 на 8 своими руками, то проще всего будет возвести ленточное мелкозаглубленное основание. Для данного фундамента необходимо, чтобы глубина промерзания грунта в вашем регионе составляла не более 50 сантиметров. В противном случае рекомендуется устанавливать плитное основание, которое хоть и стоит недешево, однако при наличии грунтовых вод является единственным выходом. В спорных ситуациях рекомендуется обратиться за помощью к профессионалам.

Перекрытия и крыша

Прежде чем начать данный этап, необходимо монтировать подпорки пола. Если ведется строительство двухэтажного каркасного дома 8 на 8, то для второго уровня роль данных подпорок будут выполнять непосредственно сами стены.

Для монтажа кровли требуется установить каркас. Система стропил чаще всего собирается на земле, после чего поднимается наверх. Для стропил как правило используется брус с сечением 50 на 150 миллиметров и закрепляется под углом в 50 градусов.

Для покрытия кровли каркасного дома 8х8 можно использовать мягкую черепицу, ондуллин либо металлочерепицу. Конструкция крыши должна быть достаточно устойчивой, чтобы выдерживать вес снежного покрова, а также негативное внешнее воздействие окружающей среды.

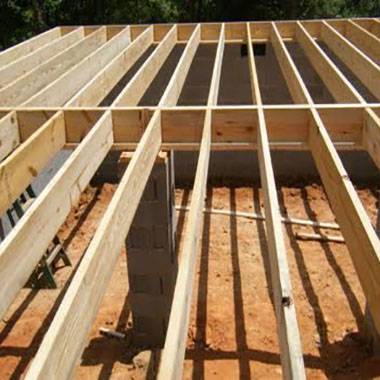

Устройство перекрытия первого этажа каркасного дома

Перекрытия первого этажа каркасного дома, как и цокольное перекрытие, выполняют по деревянным балкам сечением 100 х 200 мм, уложенным с шагом 600 мм.

Несущую балку, на которую опираются лестница и перекрытие холла, сколачивают из двух брусьев 100 х 200 мм. К боковым граням балок прибивают черепные бруски сечением 40×40 мм, по которым устраивают черный пол из обрезных досок. Его накрывают пленкой, засыпают сухим песком слоем толщиной 60 мм, а затем настилают чистый пол, используя шпунтованные доски толщиной 37мм.

После устройства перекрытия каркасного дома стены утепляют минераловатными плитами в три слоя. Плиты плотно вставляют между стойками, следя за тем, чтобы каждый стык нижнего слоя перекрывался плитой верхнего слоя. Изнутри поверх плит стену обтягивают пароизоляционной пленкой и обшивают обрезными досками толщиной 20 мм.

Расчет материала

Строительство дома с длиной стен в 6 м экономически выгодно. Это связано с тем, что стандартная длина доски равна 6 м, то есть она не требует распила, отходы минимизированы.

Для возведения «каркасника» потребуются следующие виды пиломатериалов:

• брус различного сечения;
• обрезная доска, сечение которой не менее 2–5 мм;
• шпунтованная доска с сечением 2,5 мм.

Как правило, для расчета количества кубов пиломатериала удобнее пользоваться специальными онлайн-калькуляторами, которые предлагают многие крупные строительные магазины.

При расчете кровельных материалов следует учитывать, сколько весит стропильная система, а также применяемый кровельный материал, утеплители, а также розу ветров (то есть ту часть крыши, на которую чаще других приходится ветровая нагрузка).

Для расчета фасадных материалов надо также знать площадь фасада, однако, вести расчеты с учетом обрешетки. Удобнее, если для этого будет составлена отдельная схема, поскольку монтаж обрешетки может увеличить каждую из сторон дома на 7–15 см.

Для расчета фундамента следует сначала определиться с его типом. Самым экономным окажется столбчатый, но подходит он лишь для сезонных дач. Если говорить о свайном варианте, то предпочтение следует отдавать винтовым сваям. Рассчитать их количество можно, узнав, какая нагрузка от дома приходится на 1 кв. м.

Проекты

При расчете площади следует учитывать, что для постоянного проживания человеку требуется около 15–20 м кВ. Если говорить о каркасных домах со стенами в 6 метров, то чаще они являются небольшими дачными домиками либо домами для постоянного проживания на 2–3 человек.

Подобные строения оптимальны для небольших (на 3–6 соток) участков. Увеличить полезную площадь строения, не прибегая к увеличению размеров дома можно, сделав второй этаж. Однако варианты двухэтажного «каркасника» не столь популярны как аналоги в один этаж с мансардой. Это обусловлено тем, что во втором случае не требуется укрепления фундамента.

Как правило, внутренний план одноэтажного каркасного дома подразумевает наличие в ней гостиной, санузла, одной или двух спален, небольшой кухни.

В целях увеличения внутреннего пространства нередко гостиную совмещают с кухней, а чердак делают эксплуатируемым, располагая там спальни. Еще один вариант планировки – совместить спальню с гостиной, а на мансардном этаже расположить зону отдыха и приема гостей.

При выборе двухэтажной постройки на первом этаже обычно располагают гостиную, кухню и санузел, второй этаж отдается под спальни.

Поскольку дом 6х6 м нельзя назвать просторным, следует особенно тщательно подойти к процессу планирования, включая в дом только самые необходимые помещения. Как правило, для большего удобства санузлы располагают рядом со спальней, а кухню – с гостиной. Подсобные помещения лучше вынести за пределы дома.

Крыша

Прежде чем приступить к работе, определите градус уклона, количество скатов, тип кровельной облицовки, конструкцию стропильной системы.

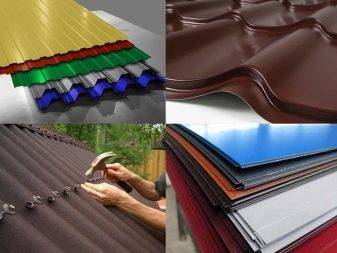

Зависимость уклона кровли от применяемого материала

Сечение стропил определяется согласно толщине размещаемого между ними утеплительного материала. Лучше всего брать доску, калибром 150х50мм и длиной 6 м. Две доски нужно сбить в форме буквы Л, а далее их поднимают наверх и определяют угол, следя за тем, чтобы свесы выходили за уровень стены на 30-50 см. Теперь доски можно собрать при помощи ригеля, и мы получим подобие стропил.

Конструкция стропильной системы двускатной крыши

В качестве мауэрлата здесь выступает верхняя обвязка. По изготовленному образцу создают стропила на всю кровлю, не забывая про шаг в 600 мм. Стропила на коньке устанавливают на фронтон и уже по ним продолжают установку остальных элементов. От типа кровельного материала зависит, какой будет обрешетка.

Особенности каркасного домостроения

Главным преимуществом каркасного строительства можно назвать скорость возведения и его дешевизну. Поскольку дом имеет небольшой вес, то не требуется обустройство сложного и дорого фундамента. Постройка каркасного дома может вестись самостоятельно, без привлечения профессиональных строителей. Благодаря этому часто такие постройки возводятся на дачных участках, кроме того по каркасной технологии нередко строят гаражи, бани, хозяйственные строения.

Каркасный дом размером 8 на 8 может быть как одноэтажный, так и 2 уровня. В таком случае актуально возведение здания с мансардой. Такая планировка позволяет не сильно увеличивая бюджет строительства получить большую жилую площадь. Единственный минус – это неудобства, вызванные скошенной кровлей.

Основные аргументы за постройку каркасного дома:

• Скорость ведения строительства, даже с условием полностью самостоятельного выполнения всех работ;
• Высокие показатели теплоемкости каркасных домов благодаря применению современных стройматериалов;
• Не требуется ждать усадки в отличии от домов из дерева или камня, после постройки стен и крыши можно переходить сразу к отделочным работам;
• Стоит отметить, что каркасные дома 8 на 8 – бюджетный вариант строительства, не влекущий существенных расходов.

В плюсах каркасного строительства мы разобрались. Теперь рассмотрим как можно построить такой каркасный дом своими руками: пошаговая инструкция для возведения домика 8х8 представлена ниже.

Возводим каркас

Строительство каркаса начинается с обвязки. Сделать ее можно из бруса или доски. Обвязка – это первый деревянный слой, который укладывается на фундамент. Фундамент необходимо гидроизолировать, так как при соприкосновении цемента и дерева происходит разрушение обоих материалов. Причиной этого считается различная передача тепла.

Получается конденсат, от которого гниет древесина и разрушается цемент.

Каркас каркасного дома

На изолированный фундамент (самый дешевый способ – рубероидом) брус обвязки сперва примеряется. Поверх фундамента укладывается брус и в районе анкерных болтов крепко прижимается. Можно использовать молоток, только не переусердствуйте. Таким образом, на брусе появится отпечаток от болта. Здесь надо просверлить отверстие, и брус можно насаживать на болты.

Уделите особое внимание угловой сцепке обвязочного бруса. Используйте металлические уголки, саморезы или гвозди

Это соединение должны быть надежным, поэтому примените распил – чтобы один брус входил в другой как пазл от лего. Соединение пазами считается самым надежным.

Варианты крепления для каркасного дома

Сам каркас начинаем устанавливать от углов. Угловые стойки – это важнейший элемент конструкции. Стойки на первых порах с двух сторон укрепляем укосинами. Позже их будут поддерживать и верхняя обвязка, и перемычки, но пока под своим весом они могут наклоняться. Даже фиксация уголками не всегда удержит стойку.

Установка угловых стоек достаточно тяжелый процесс, поэтому необходимо минимум два человека.

Когда угловые стойки выставлены, выставляем остальные промежуточные. Их ставим практически также, периодически проверяя геометрию – углы должны быть ровно 90 градусов. Между стойками прибиваем горизонтальные перемычки из бруса, они не дадут стойкам отклониться в сторону.

Когда каркас всех стен собран, поверху укладываем брус верхней обвязки. Он завершает работу над каркасом стен, соединяя всю конструкцию в одну.

Таким же похожим образом делается каркас крыши, в который входит стропильная система.

Источник: nikastroy.ru

Как выполняется постройка мансарды – пошаговое руководство

Сначала следует выяснить оптимальную массу новой конструкции, так как не все стены старого дома рассчитаны на дополнительную нагрузку. Общий вес кровельного пирога равен сумме следующих компонентов: стропил, обрешетки, утеплителя и гидроизоляции. При этом, легкая каркасная конструкция должна быть обслуживаемая: выдерживать не только стандартные снеговые и ветровые нагрузки, но и массу человека.

Беря данные из таблицы, можно рассчитать оптимальную нагрузку на несущие стены. Предположим, что они изготовлены из полнотелого кирпича с толщиной кладки 400 мм. Тогда постоянная нагрузка будет равна: 400*1800/1000= 720 кг/м². В данном случае, стены способны выдержать вес мансарды, изготовленной из балок с плотностью 300 кг/м³ и покрытой керамической черепицей.

Если же стены не способны выдержать общий вес мансарды, можно обустроить дополнительный фундамент. На него устанавливаются несущие вертикальные опоры для создания основы кровли. Такая конструкция позволит избежать нагрузки на стены дома.

Особенности проектировки надстройки мансарды

Возведение мансардной постройки при наличии строительных навыков может быть осуществлено собственными силами либо доверено профессионалам, но в любом случае до того, как строить мансардный этаж, следует позаботиться о его проектировке.

Дизайн мансардной надстройки может быть различным, однако нужно знать, что любая, даже легкая мансарда, относится к силовым конструкциям, несущим при эксплуатации значительные нагрузки. Поэтому в первую очередь необходимо позаботиться о прочности несущих конструкций и фундамента мансардного сооружения. Именно на них падает основная часть нагрузки. Если же их прочность оказывается недостаточной, тогда с наружной стороны дома возводят стойки-колонны на отдельном фундаменте, выполняющие дополнительную функцию опоры для каркаса мансардного этажа.

Опорные колонны могут быть использованы и в другой ситуации: когда несущие конструкции в целом надежны, но подвержены значительному износу. Такое может иметь место, например, при необходимости построить мансарду своими руками на старый дом. В этом случае демонтируются изношенные конструкции крыши, после чего на таких опорах сооружается новый каркас. Несущие конструкции наружных стен в этом случае берут на себя не всю нагрузку, а только её некоторую часть.

Надстройка каркасного мансардного этажа обязательно предусматривает обустройство обвязочного пояса. Чаще всего он выполняется из армированных железобетонных балок в виде консольного ригеля, располагаясь в наружных стенах здания под перекрытием и монолитно соединяясь со стенами возводимой мансарды. Функция обвязочного пояса состоит в распределении нагрузки надстройки на жилое строение, а также в объединении мансарды с основной частью здания.

Каркасные конструкции мансарды и обычного чердака в целом идентичны друг другу. Фактически, мансарда представляет собой чердачный этаж, оборудуемый для проживания, что влечёт за собой определённые изменения в обустройстве тепло- и гидроизоляции, а также внутреннего интерьера.

Преимущества и недостатки постройки мансарды к дому

Преимущества:

• Постройка мансарды является самым простым и логичным вариантом увеличения жилого пространства дома.
• Преобразует внешний вид всей конструкции, органично вписывается в окружающую среду.

Недостатки:

• При постройке необходимо строго следовать проекту. Любые отклонения от установленных норм неизбежно повлекут за собой нарушение целостности фундамента или стен.

Возведение мансардного этажа требует определенных знаний и навыков. Это намного сложнее, чем строительство обычной крыши, по причине наличия окон под углом и ломаных скатов. В любом случае мансарда – это дополнительное помещение, которое играет важную роль в конструкции дома.

Конструкция стропилин чердачного помещения

Виды висячих стропилин.

Инструменты которые понадобятся:

• ножовка;
• молоток;
• топор;
• отвес;
• измерительные инструменты.

• брусок сечением 100хсто милиметров (стойки);
• брусок сечением 150хсто милиметров (мауэрлат);
• дощечка для стропилин с поставленным сечением;
• гвозди;
• скобы из металла;
• противогрибковое средство.

Два стропилины (висячих) имеют точки опоры на 2-ух противоположных стенах дома снизу и один на одном вверху. Когда стропилины упираются «ногами» в два конца балки поперечной, которая является элементом перекрытия, то вместе с ней стропилины создают треугольник. При строении мансарды собственными силами правильно будет применять в виде компонентов конструкции стропилин конкретно данную твёрдую систему (образующую треугольник).

Нужно всегда помнить, что речь в этой заметке идет о перестраиваемом здании, в каком с самого начала не предусматривается постройка мансарды. Также, технология мансардной крыши на древнем доме просит строения мауэрлата.

Схема крепежа стропилин.

А все потому, что стена строения будет не очень подобающей опорой для стропилин, потому что она быстрее всего не выдержит нагрузки, которая, в прямом смысле, будет распирать стены. И и поэтому по периметру дома у основания крыши правильно будет выполнить из балок мауэрлат (постройка закрытой системе). Вот именно на нем и будут точки опоры «ног» стропилин. Выполнить мауэрлат собственными силами можно и из бруска. В древнем кирпичном строении мауэрлат, в основном, ставится заподлицо с внутренней поверхностью стены фасада.

Ремонтная система стропил, которая складывается из постепенно сделанных треугольников, более надежна, чем конструкция стропилин, имеющая точки опоры только на мауэрлатах. Разумеется, перекрытие верхнего этажа может не иметь балки, какие можно применять в виде основы треугольника, потому как устройство перекрытия древнего сооружения зачастую совсем другое. В этом варианте эксперты советуют выполнить подъем пола мансарды, чтоб под ним расположить добавочные балки.

Также мансардную крышу разрешено делать при помощи наслонных стропилин. Подобная конструкция стропилин имеет точки опоры не только только на мауэрлате и внешних стенах, но и на переходных опорах. Закавыка состоит в том, что добавочным балкам необходима надежная опора. Естественно для этой цели подбирают внутреннюю несущую стенку или другую крепкую несущую систему, которая может выдержать добавочные нагрузки.

Рекомендуется делать добавочные детали крепежа мауэрлата и системы стропил, чтоб кровлю вместе с мансардой не унесло ветром.

Устройство крыши мансардного этажа

Крыша жилой надстройки должна состоять из следующих слоёв (порядок расположения — от улицы к внутреннему пространству):

1. Кровельный материал — при его выборе учитывается конфигурация крыши, климатическая зона расположения дома и финансовые возможности владельца.
2. Подкровельная плёнка — защищает от воздействия влаги, если не используется мягкая кровля.
3. Гидроизоляция — от проникновения влаги, протекания дождевой воды.
4. Стропильная система — каркас мансарды: вместе с обрешёткой обеспечивает надёжность всей конструкции.
5. Утеплитель — поддерживает в помещении оптимальную температуру.
6. Пароизоляционный слой — не даёт оседать конденсату на утеплителе внутри помещения.
7. Естественная вентиляция — позволяет удалять из подкровельного пространства лишнюю влагу.
   При обустройстве крыши мансарды надо обязательно оставлять вентиляционный зазор, иначе утеплитель быстро утратит свои характеристики, начнет развиваться плесень и грибок

style=»text-align:justify;»>Видео: для чего и как правильно укладывать слои на крыше мансарды

Демонтаж крыши в старом доме

Демонтированные элементы крыши следует аккуратно опускать на землю с помощью системы веревок.

Теперь, когда речь идет уже о самом процессе строительства мансарды, необходимо демонтировать крышу в старом доме, чтобы возвести новую, мансардную. Избегать данного процесса не стоит, потому что здесь кроется двойная выгода: во-первых, вы сможете быть уверены в том, что мансарда будет надежной, а во-вторых, в будущем значительно сэкономите средства на ремонте старой кровли.

Первое, с чего следует начать, – это снятие шифера либо другого покрытия. Этот процесс не должен вызвать затруднения, ведь в самой укладке шифера нет никакой сложной технологии. Шифер стоит опускать с крыши, не разбивая его, потому что он может пригодиться в дальнейших работах. Следом за шифером необходимо снять рубероид, который удерживают металлические полосы. Снять верхнее покрытие просто, и сделать это сможет один человек, но при разборке самой конструкции желательно иметь команду, потому что при демонтаже могут возникнуть трудности.

Особенности обустройства односкатных крыш на пристройке

При проведении работ следует предварительно учесть следующие моменты:

1. Осадки с крыши пристройки не должны попадать под жилой дом: ее обустраивают впритык к основному строению;
2. Если наблюдается в зимнее время большие снеговые осадки, то покат делаю с большим углом;
3. Наметить размещение системы водостоков с обеих крыш;
4. Важно определить нужный стыковочный узел строений: таким образом снизить общие нагрузки на место стыка.

Правила организации мансарды в старом доме

Что такое мансарда. Это помещение под крышей дома. То есть над ней, кроме кровельной конструкции ничего нет. Поэтому мансарду можно организовать в любом чердаке в независимости от того, под каким типом крыши он располагается. Главная задача – создать все условия комфортного проживания в мансардном помещении.

То есть должно быть не только красиво и удобно, но зимой тепло, а летом прохладно, не говоря о присутствии необходимых коммуникационных сетях.

Чтобы сделать мансарду на старый деревянный дом или кирпичный, необходимо все тщательно продумать. Во-первых, нужно решить вопрос сооружения прочного перекрытия с укладкой напольного основания. Во-вторых, вопрос утепления крыши. Это две главные задача. После чего можно заниматься прокладкой систем отопления, водопровода и канализации, устанавливать кондиционер, проводить отделку новых помещений.

Терраса на мансарде — 55 фото идей для открытой террасы

Итак, какие же главные преимущества мы получим?

• Терраса даст возможность наиболее эффективно использовать чердачное пространство, и при минимальных вложения сделать данное помещение комфортным и удобным.
• Придаст интересный вид фасада даже самому скучному и рядовому домику. Плюсом ко всему данную пристройку сможем адаптировать под различное функциональное назначение.
• Создать террасу можно не только при строительстве дома, но и выполнить реконструкцию уже существующего помещения.
• Террасы разрешается монтировать в наклонные крыши любого типа.

Мы представляем вам свой пример обустройства вашего дома при котором не требуется огромных вложений. Его применение доступно даже на малых площадях перестраиваемого чердака. Во время чтения статьи вы удостоверитесь сами, что переделка крыши дома минимальна.

Смысл идеи очень прост: внутри мансарды существуют места с высотой потолка меньше 1,2 м. На данных участках вести нормальную жизнедеятельность просто не представляется возможным, именно эти места мы и задействуем под террасу. Причем внедрение данной надстройки применимо фактически для любого строения имеющего двух или четырехскатную крышу. Данная доработка применима для жилого и дачного помещения.

Виды мансардных окон

Согласно рекомендациям СНиПа, площадь мансардных окон не должна быть меньше 10 процентов от площади пола, поэтому в каждом помещении, образованном в результате разделения мансарды, должно быть окно.

Устройство мансардных окон в крыше

На изображении выше представлены разновидности окон для установки на мансарде, при этом наиболее простой разновидностью считается наклонная установка окна. Несмотря на простоту, подобный вариант связан с некоторыми проблемами гидроизоляции стыков. Кроме этого, придется устанавливать окно с усиленной рамой и армированным остеклением из-за повышенных нагрузок на конструкцию окна.

Подобная установка имеет ряд достоинств:

• Пропускает больше света, поскольку отсутствуют резкие границы света и теней.
• Не усложняется поверхность крыши, так как она остается ровной.
• Установка окна требует меньше времени.

Чем меньше угол наклона крыши, тем потребуется большее окно по площади. На изображении ниже указано, как следует расположить окно, в зависимости от угла наклона.

Чем круче наклон относительно пола, тем меньше должна быть высота окна

При монтаже окна следует брать во внимание расстояние между стропилами. Окно должно быть уже на 5 см, по сравнению с расстоянием между стропилами. Это необходимо для того, чтобы не нарушать целостность всей конструкции. В противном случае придется дополнительно усиливать элементы крыши, что не всегда оптимально.

Вместо одного большого окна лучше установить два небольших. Кроме того, что проблем значительно уменьшится, два небольших окна смотрится ничуть не хуже, чем одно большое. Не следует также забывать о нагрузках, которые больше действуют на одно большое окно.

Два окна рядом смотрятся ничуть не хуже, чем одно широкое

Установка окон-дормер связана с появлением ендов, как сверху, так и с боков. Как правило, подобная конструкция становится более сложной в любом случае. Кроме этого, имеются некоторые сложности при укладке кровельного материала, так как подобные места являются вероятными участками протечек влаги. На таких участках приходится укладывать кровельный материал особенно тщательно.

В регионах, где выпадает много осадков в виде снега, такие окна подвержены особенно высоким нагрузкам при сходе снега. Решить данную проблему помогают снегозадержатели, которые монтируются над такими окнами. Достоинство подобных окон заключается в том, что возле него допустимо стоять в полный рост. На самом деле, такие окна пропускают меньше света, при этом рельеф крыши становится сложнее, с рядом некоторых проблем.

Устройство вертикального окна-дормера в мансардной крыше

Утопленные окна также используются, но в основном тогда, когда необходимо организовать выход на балкон. Утопленное окно – это не лучший вариант, поскольку света оно пропускает мало, а тени становятся достаточно глубокими. Это не совсем комфортно для глаз человека. Кроме этого, усложняется геометрия крыши, хотя не настолько, как в случае с выступающими окнами.

Если организовать окна в торцевых частях мансарды, то это существенно упростит данную проблему. В таком случае можно вполне обойтись без усиления рамы и стекол, поэтому подойдут самые обычные качественные стекла. Вариант малозатратный и легко реализуемый своими руками, поэтому именно такие окна чаще всего устанавливают хозяева на мансардах.

Проектирование и расчеты

Даже самые простые кровельные конструкции нуждаются в предварительном расчете и создание хотя бы схематичного проекта. Чтобы своими руками построить односкатную крышу для пристройки нужно вычислить уклон и площадь ската, разницу между высотами опорных стоек, длину стропил. Каждый из этих параметров влияет на эффективность и долговечность кровли. Чтобы выполнить вычисления, можно воспользоваться специальными компьютерными программами или обратится к простым тригонометрическим формулам:

• Уклон ската вычисляется как частное разницы между высотой опорных стоек односкатной крыши и шириной пристройки. Этот показатель обычно лежит в пределах 15-40 градусов, он должен соответствовать рекомендациям производителя кровельного материала и климатическим условиям в зоне строительства.
• Величину разницу между высотой опорных стоек получают, умножая ширину пристройки на угол наклона ската крыши. Этот параметр вычисляется, чтобы правильно смонтировать конструкцию, выдержав рассчитанный уклон.

Обратите внимание! Уклон ската крыши для пристройки выбирают с учетом климатических условий в регионе строительства. Если регион характеризуется высокой снеговой нагрузкой в зимнее время, угол делают более крутым, чтобы снег и талая вода самотеком соскальзывали с поверхности кровли. В ветреных районах лучше себя ведут пологи скаты с уклоном до 15 градусов, обладающие меньшей парусностью.

Особенности перестройки чердака

Многие владельцы домов задаются вопросом о том, как переделать крышу дома под мансарду. Каких-либо сложностей в этом нет, но нужно понимать, что чердачная реконструкция различается в зависимости от формы крыши, следовательно, от этого будет зависеть сложность дальнейших работ и их стоимость.

Наилучшим образом для переделки подходит классическая двухскатная крыша, которую к тому же можно без особых усилий поднять, нарастив стены дома. А вот вальмовая крыша имеет существенный недостаток в виде четырех скатов, которые существенно уменьшают общую мансардную площадь, в том числе и высоту помещения.

Исходя из конструкции стропильной системы, можно определить, какими будут стены мансарды: наклонными или вертикальными. Наклонный вариант, в отличие от вертикального, позволяет использовать все пространство чердака, но при этом ограничивает возможность размещения стандартной по размеру мебели вблизи стен.

Размещение мансарды со встроенной террасой

При переделке чердачной площади в жилое помещение со встроенной открытой террасой будет логично отделить мансарду от террасы окнами на всю высоту помещения. При этом мы выиграем в ее освещении и получим дополнительное уютное помещение.

При проектировании присоединения открытой террасы следует помнить:

• Пол должен иметь уклон для отвода воды.
• Вскрытые перекрытия нуждаются в последующей гидро-пароизоляции и утеплении.

Ориентируясь по предпочтениям и преследуемым целям террасу можно сделать:

• Открытой с изящными перилами (для тех кто любит принимать солнечные ванны).
• Частично закрытой сверху скатом крыши.
• С отдельной крышей и застекленными стенками.

Преображение дома при надстройке террасы происходит на глазах. Любой типичный, серый и невзрачный дом получит свою изюминку в качестве функционального и светлого фасада. Данная идея очень пригодится при реставрации давних построек не выдающихся красотой архитектуры и функциональными изысками.

Вопреки кажущейся простоте и примитивности дооборудования постройки террасой стоит доверить это специалистам. Если вы хотите выполнить перестройку сами-помните, проект на изменение мансарды должен быть выполнен специалистами согласно норм в связи с внесение изменений фасада здания. При проектировании инженеру нужно перестроить статические нагрузки в конструкции стропильной системы крыши.

Некоторые стропилы укорачивают, после чего переносят точку их опоры на специальную поперечную лагу. Применяя пристройки с колонами под их основу требуется верно заложить фундамент (с учетом типа грунтов), при его заливке не нарушить фундамент самого дома. Данные фундаменты выполняются раздельно. Все поправки и дооборудования в некоторых случаях требуют утверждения местного архитектора.

Терраса-трансформер —довольно-таки нестандартное, но очень оригинальное и функциональное решение, что активно применяется в городах Германии. При закрытых огромных наклонных фасада здания видны лишь вычурные перила. При открытии окон часть мансарды трансформируется в летнюю террасу, а открытые ставни данных окон послужат отличным укрытием от дождя.

Под крышей имеющей повышенную сложность конфигурации равномерно размещены угловые пристройки. Даже при огромных площадях помещения теперь его вид изящен, легок и выполнен со вкусом.

В сложную по конфигурации крышу помещения отлично вмонтированы различные типы террас: вынесенная с опорой на колонны (открытая) и вмонтирована в саму мансарду.

Данный «Таун-Хаус» показывает нам комбинирование вариантов размещения пристройки: центральный (слева) и угловой. Обе террасы имеют остекление и становятся лаконичным продлением крыши. Одна имеет опору в виде стены, вторая (справа) опору в виде красивых колон.

При реконструкции данного рядового по внешности здания к его фасаду пристроили террасу с отдельной крышей и опорами. Здание преобразовалось в корне, в мансарде добавилось много места и уюта, при этом его конструкция не претерпела больших перемен.

В данном примере показана двухуровневая угловая терраса. Замкнутая стеклопакетами сохраняющими тепло она стала уютным помещением балованным огромным потоком солнечного света. При данных условия в таком помещении легко размещать грамосткие растения боящиеся холода. Огромные раздвижные двери с легкостью соединяют летнюю и зимнюю террасу.

Террасу пристроили не стандартно промеж двух слуховых окон, а разместили ее на иной стороне фасада. Данное размещение может быть применимо при четырехскатной поверхности крыши. Пристройка отгорожена от помещения стеной имеющей окно и балконную дверь.После внесенных изменений здание перестало быть невзрачным и одноэтажным.

Во всех рассмотренных выше перечисленных видах размещения террасы лаконичней отсоединять стеклянными окнами на всю высоту помещений. Как следствие, помещение обретает отличную солнечную подсветку и вероятность воплотить множество вариантов внутренней планировки.

Ограничений по размещению и численности террас не существует, они встраиваются в угловые и центральные части помещений (применяется при длинных постройках). Под одной крышей допускается разместить множество террас одновременно, причем имеющих стиль разного рода. Главная задача-не нарушить архитектурный стиль дома, создать мансарду в единой гармонии с ним.

Как построить мансарду — 7 идей из чердака в жилое пространство

Как превратить неуютный чердак в удобную мансарду, сделать в ней летнюю комнату, а может быть и не одну! Как ее утеплить, провести отопление и жить в ней даже зимой? Как построить мансардный этаж с нуля?

Вопросов по строительству, переделке и отделке дачных домиков и частных домов много… Постараюсь помочь вам, дав направление действия и семь лучших идей из интернета по этому вопросу!

Кровельный пирог — утепление крыши

Хорошая статья об утеплении крыши дома, необходимом для превращении чердака в мансарду. Если вы хотите утеплить уже готовое чердачное помещение, то эта статья для вас!

Описаны основные принципы создания «кровельного пирога» из утеплителя, гидроизоляционной пленки и облицовочных материалов (фанеры, плит OSB, других пиломатериалов, или гипсокартона).

Подробно рассказано о видах утеплителей, об утеплителях из стекловолокна и базальтового волокна разных производителей, представленных на российском рынке.

Если вы только начали вникать в вопрос утепления чердака дачного дома, внимательно прочитайте эту информацию. Это именно то, с чего нужно начать реализацию проекта по превращению чердака в мансарду.

Как правильно планировать мансарду

Если вы уже определились с покупкой отделочных материалов и утеплителя, перейдите к следующему этапу — планировке новой мансарды. Если у вас просторный высокий чердак, то из него получится полноценная мансарда, если низкий, то более одной комнаты с низким усеченным потолком вы в нем не построите.

В первом случае мансарду можно разделить на комнаты межкомнатными перегородками, во втором — не стоит этого делать, лучше оставьте одно помещение.

На странице strport.ru/stroitelstvo-domov/otdelka-mansardy-svoimi-rukami

вы увидите материал об отделке мансарды. Авторы рассказывают не только об утеплении скатов крыши, которые одновременно являются стенами мансардного помещения, но и о разных вариантах внутренней отделки мансарды гипсокартоном, вагонкой, и даже о строительстве межкомнатных перегородок из дерева или швеллера.

Вопросы по отделке мансарды

В этой статье рассматривается вопрос об утеплении и отделке мансарды, приводятся различные способы отделки с помощью разных материалов — вагонкой, имитацией бруса, паркетной доской, гипсокартоном.

В конце статьи вы можете посмотреть видео-коллаж об утеплении мансарды, и отделке стен вагонкой. Это стандартный способ отделки мансарды. Хотя мансардные стены, являющиеся одновременно скатами крыши дома достаточно сложны по конфигурации, с этой работой вполне можно справится своими силами.

Как сделать окна в крыше

Отдельно рассмотрим вопрос о мансардных окнах. Здесь

вы найдете важную информацию о видах и устройстве мансардных окон и о том, как установить мансардное окно своими руками. Мансардное окно представляет из себя сложную конструкцию.

Хотя авторы категорически не советуют самостоятельно вставлять окна в наклонные стены мансарды, но тем не менее рассказывают об этой технологии очень подробно.

Как правильно выбрать мансардное окно, как выбрать место в кровле для его установки и подготовить его для правильного монтажа окна, как вставить раму, какие есть особенности монтажа окон разных производителей: Velux, Fakro, Roto, и чем отличается монтаж этих окон, как установить гидроизоляционный фартук, — все это описано в статье интересным и понятным языком.

В конце стать есть видео-инструкция об установке мансардных окон Roto. Очень интересная и полезная информация!

Дизайн интерьера мансарды

На этом сайте можно почитать советы о том, как оформить мансардное помещение с точки зрения создания самобытного интерьера. В первую очередь, не скупитесь на врезку нескольких мансардных окон, чем светлее будет это оригинальное помещение, тем лучше. А оригинально оно уже тем, что имеет не вертикальные стены, а наклонные.

Дизайнер интерьеров предлагает различные варианты спальни, детской комнаты или зоны отдыха, кухни (вместе со столовой) или кабинета в мансардном этаже. Автор интересно рассказывает о цветовом решении каждого интерьера. В статье приведено множество фото. Почитайте, посмотрите фотографии. Интересная информация!

Плюсы и минусы мансарды

Если вы только строите дом и хотите сделать верхний этаж в мансарде, то эта статья

для вас! О конструкции стропильной системы мансардной крыши и возведении её своими руками,об отличиях мансардной крыши от обычной двускатной, о недостатках и достоинствах мансардной крыши вы прочитаете в статье.

Пример реального строительства мансарды своими руками

Реальное строительство мансардного этажа на дачном домике — видео от Андрея Адамова.

Авторы рассказывают о своем опыте строительства мансарды на дачном доме. Однако и при возведении мансарды на кирпичном доме принципы строительства те же, кроме способа закрепления мауэрлата мансарды на стенах первого этажа дома.

Реальные советы реального хозяина — вот чем ценно это видео! А вот и вторая часть

Посмотрите внимательно, используйте реальный опыт других людей на пользу вашему собственному строительству!

Надеюсь, что я помогла вам сориентироваться в большом объеме информации по строительству мансардного этажа, а также превращению готового чердачного помещения в жилое мансардное. Изучайте информацию и стройте с удовольствием!

Советы проектировщика

В предлагаемых нами видах терраса крепится промеж слуховых окон (реставрация существующей постройки). При этом решении фасад дома более грациозен, сильно облегчается разработка перераспределения статических сил от обрезанных стропил.

Поперечную балку (служит опорой для обрезанных стропил) закрепили окончаниями на опорах слуховых окон. При больших протяженностях террасы поперечная балка подлежит усилению.

Особое внимание нужно уделить полу. Его устанавливают опираясь на имеющееся перекрытие. Распечатанная основа требует наложения паро-гидроизоляци и утепления. Обязательно нужно создать наклонную плоскость (не менее 2 см/м) в направлении улицы: при бетонировании применяют специальную бетонную стяжку; если пол деревянный-устанавливают лаги под наклоном, на них крепят черновую доску.

По карнизу террасы крепят отлив. После проверки угла уклона наплавляют гидроизоляцию. Гидроизоляция укладывают внахлест к стене террасы (10 — 15 см), во избежание их подмокания. После всех вышеописанных операций начинают укладку пола: доска, керамическая плитка или линолеум.

Применяйте морозостойкие материалы для напольного покрытия, в случае выбора дерева-его обрабатывают антисептиком. Доски при дощатом полу сбивают с зазором 3-5 мм.

Конфигурация и материал перил рассматривается с учетом стиля здания. При создании перил нужно учесть, что вертикальные части безопаснее горизонтальных. Для большей безопасности устанавливается ударостойкое стекло с внутренней стороны ограждение.

Самым эргономичным решением выхода на террасу будут раздвижные двери, так как они не требуют места для открытия.

Если ваш дом можно установить большую террасу, то при установке энергосберегающих окон и профилей можно воплотить мечту многих — зимний сад на крыше.

Все вышеописанное можно применить как при реставрации существующего дома, так и при новом строительстве.

Что бы данная статья не вызывала сомнения-внимательно изучите размещённые в статье фото террасы на мансарде уже готовых проектов, которые создавались профессионалами своего дела.

Строительство мансарды — варианты

За короткие сроки может быть возведена каркасная мансарда своими руками.

Ее можно соорудить одновременно с постройкой дома из дерева или из бруса.

Деревянная каркасная мансарда своими руками, фото

Это идеальный вариант для быстрого и недорого расширения жилого пространства за счет достройки чердачного этажа.

Красиво и колоритно смотрится мансарда из бревна

Также дополнительный этаж можно надстроить на готовое основание дома из кирпича.

Деревянная конструкция на основании дома из кирпича и из газобетона

В больших домах с мощным основанием, каркас сооружения может изготавливаться из металла.

Металлический каркас чердачного этажа

Пример того, как из старого чердака обустраивается уютная мансарда своими руками — видео:

Чердачный этаж во многих домах уже давно перестал пустовать — его стали использовать как дополнительное функциональное помещение. Достроить мансарду в доме, или на даче своими руками даст возможность получить полноценный второй этаж, который можно использовать по своему усмотрению.

Материалы

Односкатная крыша для пристройки – самые доступное решение, как защитить сооружение от атмосферных осадков и ветра, благодаря низкой цене используемых материалов. Все что нужно для строительства своими руками, можно найти в самом обычном строительном магазине. На сборку этой конструкции требуется меньше материалов, чем на возведения двухскатных, шатровых и вальмовых крыш. Чтобы начать монтажные работы, необходимо закупить:

1. Пиломатериалы. Для сооружения стропильного каркаса односкатной крыши нужно приобрести хвойный брус с сечением 100х100 мм или 150х150 мм, обрезную доску 50х150 мм, необрезную доску 40х150 мм, рейки 25х50 мм. Приобретайте качественный пиломатериалы без трещин и сколов, влажность которых составляет 15-16%. Чтобы защитить элементы из древесины от проникновения влаги, образования плесени или гнили, выполняют обработку антисептическими препаратами глубокого проникновения.
2. Кровельный материал. Строительный рынок предоставляет обширный выбор кровельных материалов разных ценовых категорий. Наиболее дешевый вариант – шифер, рубероид или профнастил, он обойдется в 200-300 рублей за 1 квадратный метр покрытия. Более современные и привлекательные материалы (металлочерепица, ондулин, мягкая черепица) стоят в 2-3 раза дороже. Для крыш пристроек, используемых в качестве оранжерей и теплиц, используют прозрачный поликарбонат, обладающий высокими термоизоляционными качествами и пропускающий свет.

Важно! Чтобы пристройка выглядела как часть архитектурного ансамбля дома, а не портила собой внешний вид, выбирайте для крыши один и тот же кровельный материал. Если все же хочется сэкономить, подберите покрытие такого же цвета. Чтобы не строить сложную стропильный каркас, отдавайте предпочтение легким материалам (профнастил, ондулин, рубероид).

Источник: master-pmg.ru

Мансардная крыша своими руками. Проекты мансардных крыш. Устройство мансардной крыши

Нередко возникает ситуация, когда в существующем доме необходимо увеличить жилую площадь без существенной перестройки здания. В этом случае целесообразным будет решение об устройстве мансарды вместо нежилого чердака. Иногда такие помещения обустраиваются на этапе строительства с целью уменьшения затрат на сооружение ограждающих конструкций или для придания дому своеобразного архитектурного облика. Технология возведения мансардных крыш частных домов может быть применена и в первом, и во втором случае.

Требования к конструкции

При устройстве своими руками крыши дома с мансардой учитывается прочность несущих конструкций существующего здания. Но начинать проверку следует с определения несущей способности основания, на которое опирается фундамент. Вес конструкции мансарды может оказаться велик настолько, что нагрузка, передаваемая фундаментом на грунт, окажется больше допустимой. Уменьшить её можно либо изменением параметров фундамента, либо изменением характеристик основания.

Кроме того, сама конструкция должна быть прочной, чтобы выдерживать снеговые и ветровые нагрузки. Устройство мансардной крыши должно предусматривать достаточное освещение и утепление будущих помещений.

Конструкция мансардной крыши

Освещённость помещений зависит от площади остекления оконных проёмов, которая должна быть не менее 1/8 площади жилого помещения для окон, установленных вертикально, и не менее 1/10 площади пола для окон, установленных в наклонных плоскостях мансардных крыш.

Мансардные окна, смонтированные в наклонных плоскостях крыши, эффектно подчеркнут особый стиль интерьера помещений. Они помогут рационально спланировать помещение, сделав его просторным и функциональным.

Утепление крыши производится теплоизоляционными материалами. Толщина слоя зависит от коэффициента теплопроводности, а также от расчётной температуры наружного воздуха. Тепловой расчёт производится согласно строительным нормам. Для большинства районов средней полосы России достаточной будет толщина слоя 200 мм при использовании минераловатных утеплителей.

Утепление мансардной крыши

Выбор утеплителя

Утепляются мансардные крыши (фото которых вы можете видеть на этой старнице), конечно же, в обязательном порядке. Иначе полноценное жилое помещение под самой кровлей устроить будет невозможно. Под неутепленной крышей, особенно в том случае, если для ее защиты выбраны стальные оцинкованные листы, зимой будет очень холодно, а летом – жарко.

Чаще всего для утепления мансард выбирают минеральную вату или пенополистирол. Первая предпочтительна в том плане, что совершенно не горит. Поэтому для деревянного дома лучше всего использовать именно ее. Пенополистирол же не впитывает влагу. Поэтому, если вы не слишком уверены в надежности кровли, выбирайте этот материал.

Однако учтите, что при сильном нагревании он может испускать в воздух вредные вещества.

Иногда мансарды также утепляют пенополиуретаном. Но самостоятельно такую работу выполнить крайне проблематично. Дело в том, что для нанесения пены на конструкции используется специальное оборудование, а сама эта технология достаточно сложна.

Нюансы обустройства с балконом

Чтобы создать дополнительную зону отдыха на открытом воздухе, нередко на мансардном этаже устраиваются балконы. Повышая уровень комфорта и общую привлекательность дома, такие конструкции могут очень сильно усложнить строительство и увеличить стоимость.

При устройстве балкона на мансарде учитываются следующие факторы:

• выход на балкон уменьшает общую теплоэффективность ограждающих конструкций мансарды;
• снег и вода, попадающие на балкон во время ненастной погоды, должны выводиться за пределы ограждающих конструкций дома, а для этого нужна качественная гидроизоляция перекрытия и примыкания балконной плиты;
• частое посещение балкона неизбежно приведёт к попаданию уличной пыли, влаги и грязи в помещение и потребует частой уборки.

Мансарда с балконами

Ещё до начала работ нужно решить, так ли необходим вам балкон, которым, возможно, и пользоваться то придется пару месяцев в году, как, например, в северных районах.

Достоинства и недостатки

Даже правильно спроектированная и построенная мансардная крыша помимо очевидных преимуществ, будет обладать и некоторыми недостатками. Поэтому принимая решение о том, как построить мансарду, нужно оценить, насколько они весомы и в какой связи находятся между собой. В таблице приведены достоинства мансардных крыш и одновременно недостатки, которые могут сопровождать конструкции.

Повышенный риск попадания осадков в помещения при открытых мансардных окнах

Сравнивая пользу, полученную от строительства мансарды в частном доме и связанные с этим трудности, нужно учитывать климатический регион, в котором находится здание. В случае, когда средняя температура наружного воздуха низкая, расходы на утепление и на последующее отопление мансарды могут свести на нет все преимущества объёмно-планировочного решения и внешнего оформления дома с мансардной крышей.

Дом с мансардной крышей

Виды кровельных конструкций

Существует много разновидностей кровель. В индивидуальном строительстве домов с мансардными крышами применяются односкатные, двускатные, ломаные, вальмовые конструкции. Реже можно встретить пирамидальные и купольные.

Односкатная

Односкатные крыши представляют собой наклонную плоскость. В конструкции крыши кровля смонтирована по стропилам, а те, в свою очередь, опираются противоположными концами на несущие стены здания. При определённом сечении стропила обладают достаточной несущей способностью только при ширине пролёта до 6 метров. Дальнейшее увеличение сечения для повышения прочности конструкции нерационально.

Односкатная крыша с мансардой

Односкатные конструкции не очень подходят для устройства мансард, так как полезная площадь последних получается небольшой. Более удачной является разновидность, когда два смежных пролета перекрыты наклоненными в разных направлениях плоскостями, не имеющими общего конька.

Двускатная

Двускатные конструкции крыш широко распространены при строительстве частных домов. Они представляют собой две наклоненные в противоположных направлениях плоскости, которые, соединяясь верхними сторонами в коньке, опираются нижними на несущие стены здания. Угол наклона может быть различным, но для устройства мансард он должен укладываться в диапазон 35-45°. Именно при таком значении площадь может быть использована по максимуму, а наклонные плоскости, как бы срезающие часть стен, создают оригинальный интерьер, который ассоциируется с теплом и уютом.

Двускатная крыша деревянного дома обеспечивает наибольшую прочность всей конструкции здания за счёт треугольной формы стропильной системы.

Двускатная крыша с мансардой

В двускатных (иногда ошибочно говорят «двухскатных») крышах с углом наклона более 35° обеспечивается хорошая вентиляция подкровельного пространства, а это залог долговечности стропильных конструкций.

Вальмовая

Вальмовыми называют крыши, перекрытые четырьмя плоскостями. Из них две противоположные по длинным сторонам здания имеют форму трапеций, а две другие — форму треугольников. Трапециевидные стороны соединяются вверху в укороченном коньке. Такая крыша очень эффектно смотрится на одноэтажных домах.

Переделывать вальмовую крышу под мансарду очень сложно. Полезная площадь небольшая, а скосы, образуемые стыками смежных плоскостей по всему периметру, не способствуют рациональной расстановке мебели в помещениях. Высокие предметы обстановки просто невозможно будет поставить вплотную к стене из-за того, что вверху они будут упираться в наклонную плоскость крыши. Если загромождать мансарду предметами обстановки не планируется, можно отлично разнообразить комнаты установкой наклонных окон во всех четырех скатах.

Вальмовая мансардная крыша

Одной из разновидностей вальмовой крыши является вариант, когда треугольные плоскости сравнительно небольшие и не опираются на стены, а как бы «зависают», опираясь на затяжку, установленную горизонтально на скосах немного выше окон мансарды. По технологии возведения такая крыша мало отличается от двускатной, а вот выглядит, как вальмовая. Треугольные плоскости зрительно «сглаживают» резкие очертания. К тому же, такие крыши более устойчивы к ветровым нагрузкам.

Ломаная

Ломаные конструкции часто используются для устройства мансардных помещений в частных домах. Образуются они четырьмя плоскостями. Две противоположные нижние плоскости установлены на несущих стенах отвесно, а две верхние — имеют гораздо меньший уклон и стыкуются в коньке.

Помещения под такой крышей имеют оптимальную площадь. В этом случае можно обеспечить необходимую высоту потолка над всем пространством мансарды.

Ломаная мансардная крыша

Если возводить деревянный каркасный дом с ломаной крышей, строительство выйдет наиболее экономичным. Себестоимость жилой площади в расчете на 1 м2 будет низкой.

Пирамидальная, купольная

Пирамидальные крыши образуются несколькими треугольными плоскостями. Треугольники своими основаниями опираются на стены, которые образуют многоугольник, если смотреть на план сверху. Вершины треугольников соединяются в одной точке. Такими крышами перекрывают башенки, служащие архитектурными украшениями зданий, корпусами для винтовых лестниц. Крыша образует форму пирамиды с несколькими гранями.

Купольные крыши отличаются от пирамидальных тем, что опираются на стены, которые в плане расположены по окружности. Крыши имеют форму конуса. Для устройства мансард пирамидальные и купольные крыши практически не годятся.

Дом с купольной крышей

Разновидности мансард

Мансардные крыши бывают нескольких разновидностей — из всего списка вы можете подобрать подходящий вариант. Главные аспекты постройки общие для всех видов крыш.

Самой популярной считают односкатную мансарду, которая имеет некоторый уклон. Этот вид является самым простым и экономичным.

Двускатная мансардная крыша сооружается по аналогичному принципу, но обеспечивает больше пространства. Подвидом двускатной конструкции являются ломаные крыши. Они часто используются в домах с небольшой площадью.

Состоящие из четырех скатов вальмовые кровли относятся к усложненным конструкциям, для постройки которых потребуется некоторый опыт.

Любителям оригинального дизайна подойдет пирамидальная или коническая разновидность кровли. Они гармонически смотрятся на зданиях, имеющих множество углов или форму круга. Этот вид мансарды легко сочетается с любым видом крыш.

В зависимости от площади здания и крыши есть возможность устройства одноуровневых или двухуровневых мансард.

Одноуровневые

Одноуровневые — это конструкции, в которых помещения расположены под общей крышей и на одном перекрытии верхнего этажа. Этот вариант использования пространства встречается чаще всего, именно его следует рассматривать, если обустраивается мансарда своими руками в частном доме.

Двухуровневые

Двухуровневые мансарды сооружаются под крышами, высота которых позволяет устроить помещения в два яруса. Для этого расстояние от перекрытия до конька должно быть не менее 5 метров. Такие мансарды дают еще большее увеличение полезной площади помещений дома.

Конструируются двухуровневые мансарды на стадии проектирования здания. Самостоятельно обустроить их в готовом доме очень сложно.

Различия стропильных систем

Стропилами называют горизонтальные или наклонные элементы крыши, на которые по обрешетке укладывается кровля. Совокупность стропил, установленных с определенным шагом, а также балок, брусков и брусов, необходимых для установки и обеспечения прочности и жесткости, называют стропильной системой.

Элементами стропильной системы, помимо самих стропил, являются:

• мауэрлат;
• подкосы;
• раскосы;
• прогоны;
• стойки;
• нарожники;
• кобылки.

Стропильная система мансардной крыши

Мауэрлатом называют брус, на который опирается нижний конец стропила. Элемент укладывается и закрепляется на несущей стене здания и равномерно распределяет нагрузку от стропил по длине стены.

Подкосы — это вертикальные или наклонные элементы, уменьшающие длину расчётного пролета стропила. Подкосы воспринимают сжимающие нагрузки.

Раскосы — наклонные элементы, воспринимающие сжимающие или растягивающие нагрузки и служащие для обеспечения пространственной жёсткости конструкции.

Стойки — вертикальные элементы, поддерживающие прогоны.

Прогоны лежат горизонтально на стойках. На прогоны верхними концами могут опираться стропила.

Стропильная система с наслонными стропилами

Нарожниками называют короткие стропила, не доходящие до конька, а опирающиеся на диагональные стропила. Такие элементы встречаются в вальмовой крыше.

Кобылки – элементы, которые продолжают линию стропил за пределами мауэрлата. Они служат опорой для кровли, выходящей за пределы стен.

В зависимости от того, как стропила закреплены в коньке, они могут быть висячими или наслонными.

Висячие

Висячие стропильные системы предполагают соединения стропил между собой в коньке, когда они не опираются на прогон. Такие стропила сохраняют положение под нагрузкой за счёт распора — усилия, возникающего в нижнем опирании. Распор направлен горизонтально внутрь здания. Обеспечивается он прочным соединением с мауэрлатом, а также прикреплением стропил к несущим стенам. Мауэрлат также должен быть надёжно прикреплён к несущим стенам, чтобы исключить сдвиг наружу.

Стропильная система с висячими стропилами

Наслонные

Наслонные стропила опираются верхними концами на прогон, который установлен по коньку. Прогон должен опираться на стойки, а те на лежень — брус, передающий нагрузку на несущие стены. Система более проста в изготовлении, не требует мощного укрепления стропил в нижней части и создает на мауэрлат только вертикальную нагрузку.

Другие отделочные материалы

Очень часто мансарды обшивают фанерой. Современные ее варианты достаточно эстетичны и зачастую даже не требуют использования дополнительной чистовой отделки. Мансарду кирпичного или бетонного дома лучше всего обшить гипсокартоном. Иногда чердак также оштукатуривают. Однако данный вид отделки использовать для мансард все-таки не рекомендуется.

Дело в том, что штукатурка отличается достаточно большим весом, а потому может перегрузить стропильную систему. К тому же при протечках крыши она обязательно начнет отваливаться кусками.

Параметры сечения стропил

При выборе материала для стропильной системы предпочтение обычно отдается дереву. В качестве стропил используется брус или доска. Расчёт сечения производится в зависимости от величины нагрузки, которая возможна в процессе эксплуатации здания.

При определении нагрузки учитываются следующие факторы:

1. Вес кровельных материалов, обрешётки, утеплителя и пароизоляции.
2. Снеговая нагрузка.
3. Ветровая нагрузка.

Расчет конструкции крыши

Снеговая нагрузка — это принятое для каждого района максимальное расчетное значение веса снегового покрова. К примеру, для Москвы, Санкт-Петербурга, это значение равно 180 кг/м2.

Ветровая нагрузка действует на здания и сооружения горизонтально, если уклон кровли достаточно велик. На пологую кровлю ветер действует, пытаясь поднять крышу вихревыми потоками, которые образуются при огибании конька. Значение ветровой нагрузки (ветрового давления) зависит от района, где расположено здание, а также от типа местности: побережья морей, степи, городские застройки, лесные массивы и прочие.

Значения нагрузки для материалов, применяемых в конструкции крыши, а также параметры для определения снеговой и ветровой нагрузок можно определить по СНиП 2.01.07-85 «Нагрузки и воздействия». Методика расчёта приведена в этом же документе.

Минимально необходимую площадь сечения для стропил можно определить, воспользовавшись СНиП II-25-80 «Деревянные конструкции». Параметры сечения — высота и ширина — назначаются с учётом имеющихся в распоряжении пиломатериалов, а также требуемой толщины слоя утеплителя, который будет находиться между стропилами.

Материал для стропил

Создание схемы проекта

Решение о строительстве мансардного дома должно быть обдуманным и взвешенным. Чтобы на любом этапе представлять, как сделать ту или иную работу, необходим проект. Он должен включать в себя план помещений, места устройства дверных и оконных проемов. Разрабатывая схему помещений, необходимо учитывать план верхнего этажа.

Это нужно, чтобы перегородки в мансарде располагались по возможности над стенами и перегородками, расположенными ниже. Так можно значительно снизить нагрузку на элементы перекрытия.

При планировании помещений нужно учитывать места прохода вентиляционных каналов, дымовых труб. В соответствии с их расположением должны быть выбраны варианты изоляции деревянных конструкций от дымоходов и способы огне-биозащиты.

План мансардного этажа

Площадь окон необходимо рассчитать с учётом требований по освещённости жилых помещений. Размеры и направление открывания дверей назначаются в соответствии с требованиями пожарной безопасности.

Особое внимание следует уделить устройству электропроводки. Её неисправности являются причиной пожаров в большинстве случаев. Требования к устройству и материалам изложены в «Правилах устройства электроустановок» (ПУЭ).

Если проект разрабатывается самостоятельно, желательно рассмотреть готовые решения и ознакомиться с тем, как строят в домах крыши и мансарды профессиональные строители.

Проект мансардной крыши

Мансардная крыша — основные виды, лучшие варианты проектов и их реализация (115 фото)

При планировании современного частного дома важно использовать пространство максимально функционально. В решении этой задачи поможет обустройство мансарды. Мансардным этажом считается просторный чердак, который адаптирован для комфортного проживания. Такое решение планировки пространства значительно снизит потерю тепла, а также сделает ваш дом оригинальным и современным.

При помощи мансарды вы можете расширить жилую площадь обычного одноэтажного дома. Стоит заметить, что для сооружения мансарды не требуется особых навыков в области стройки, достаточно следовать инструкциям и правилам. Поэтому рассмотрим, как сделать мансардную крышу своими руками.

Подготовка материалов и инструментов

Материалы для строительства мансарды должны быть подобраны в соответствии с проектом.

Для изготовления деревянных элементов используются пиломатериалы из хвойных пород деревьев. Все элементы обязательно должны быть просушены и антисептированы. Оконные и дверные блоки должны быть приобретены до начала работ, чтобы проемы были выверены по ним.

Все крепёжные элементы на крыше могут быть только оцинкованными. Соединения конструктивных деревянных элементов между собой должно осуществляться саморезами или болтами.

Оцинкованный крепёж

Для устройства мансардной крыши потребуются следующие инструменты:

• цепная пила (бензиновая или электрическая);
• дисковая ручная пила;
• электродрель;
• электрошуруповерт;
• электроперфоратор;
• электрический или ручной рубанок;
• набор стамесок и долот;
• молоток;
• топор;
• ножовка.

Материал для мансардных окон, есть выбор ↑

Так как подобные окна практически – часть конструкции крыши, для их изготовления используют прочные материалы, скажем, качественную древесину хвойных пород, которые были пропитаны антисептиком и покрыты акриловым лаком на водной основе в несколько слоев. Снаружи деревянная рама окна защищена алюминиевыми накладками.

Мансардные окна могут быть выполнены и из ПВХ-профиля. Крыша с мансардными окнами не должна быть слишком тяжелой, поэтому эти окна обычно однокамерные. Внешнее стекло может быть триплексным или закаленным, а на внутреннее наносится низкоэмиссионный слой, который отражает тепло.

Монтаж

После подготовки материалов и инструмента можно приступать к сооружению конструкции мансардной крыши.

Строительство мансардной крыши

Любое отступление от проекта, если оно потребовалось в процессе работ, должно быть тщательно обдумано, чтобы было ясно, как строить крышу в дальнейшем и чтобы при выполнении последующих работ не возникло непредвиденных, порой неразрешимых проблем. Ниже приведена упрощённая технологическая схема пошагового строительства крыши с мансардой.

Крепление мауэрлата

Мауэрлат представляет собой деревянный брус сечением не менее 150х150 мм. Он должен быть прочно закреплён на несущей стене.

Для крепления мауэрлата к каменным стенам используются стальные шпильки или анкера. В брусе и несущей стене соответственно друг другу просверливаются отверстия. Диаметр их должен соответствовать виду крепежа. Шпильки в материале стены могут крепиться при помощи химических анкеров.

Крепление мауэрлата

На старом доме, если надежно смонтировать мауэрлат невозможно, по верху стены необходимо устроить монолитный железобетонный пояс. С его помощью можно укрепить стены, выровнять поверхность, а в процессе изготовления можно установить стальные закладные детали для монтажа мауэрлата.

Все деревянные элементы обязательно должны быть изолированы от камня, кирпича, бетона. Сделать это можно, проложив между материалами гидроизоляцию из двух слоёв рубероида или гидроизола.

В деревянных рубленых домах из бруса или бревна мауэрлат можно не устанавливать. Стропила мансардной крыши могут опираться на верхний венец.

Для каркасно-щитовых домов в качестве мауэрлата может быть использован верхний брус каркаса, если сечение его соответствует требованиям прочности.

Использование верхнего бруса сруба в качестве мауэрлата

Сборка стропильной конструкции

Стропильная конструкция может собираться несколькими способами.

Если стропила наслонные, то легче поднимать их по отдельности и монтировать по одному на месте, каждые два противоположных стропила скрепляются между собой.

Еще на земле необходимо выполнить в стропилах необходимые запилы для соединения с другими элементами. Это намного сократит время монтажа и трудоёмкость работ. Чтобы не допустить неточностей при разметке, можно использовать нехитрый шаблон, выполненный из картона.

Висячие стропила можно также поднимать по одному и монтировать, если по коньку поставить временный прогон. После монтажа и обеспечения пространственной жёсткости прогон можно демонтировать.

Крепление стропил

Если установить временный прогон невозможно, необходимо собирать каждую пару стропил непосредственно на перекрытии, в положении, близком к проектному. Каждая пара поднимается и закрепляется временными раскосами. В этом случае необходимо минимум два работника, чтобы выполнить монтаж.

Каждое стропило необходимо прикрепить к несущей стене. Делается это скрутками из стальной проволоки диаметром не менее 1 мм. Для скрутки следует применять не менее трёх витков.

Устройство кровли

В зависимости от вида, кровля может устраиваться разными способами. Чаще она изготавливается из битумных листовых или штучных материалов, металлических профилированных листов или металлочерепицы. Также часто встречаются кровли из цементно-песчаной или традиционной керамической черепицы.

Работы по монтажу кровли

В зависимости от материала покрытия принимается решение о размерах и шаге обрешётки, вентиляционных зазорах, применении определенного вида крепежа.

Общим условием при строительстве мансарды, независимо от вида кровли, является необходимость устройства гидроизоляции и пароизоляции конструкции крыши. Эти мероприятия направлены на то, чтобы водяной пар из внутреннего объёма помещения не оставался в слое утеплителя, иначе в морозы он будет замерзать, и материал потеряет свои теплоизоляционные свойства. После оттаивания влага, попавшая из утеплителя на стропила и стены, вызовет гниение и возникновение грибка в конструкциях деревянного дома.

Финишное покрытие

Покрытие монтируется в соответствии с технологическими требованиями по устройству кровель из того или иного материала. При работе не избежать нахождения на самом покрытии. Чтобы не повредить уже готовые участки кровли, необходимо использовать мягкую обувь с нескользящей подошвой.

При монтаже материала необходимо выполнять все работы основательно, до технологического завершения каждого процесса. Устранять недоделки и недостатки по готовой кровле будет очень сложно.

При работе на высоте в целях безопасности необходимо применять страховочные приспособления.

Соблюдение требований проекта и технологии при выполнении строительных процессов — залог качества будущей крыши. Творчески продуманная и построенная по всем правилами мансарда своими руками в частном доме не только станет функциональным и архитектурным элементом, способным привнести новизну для проживающих в нём, но и может стать предметом гордости для хозяина и его домочадцев.

Красивые мансардные крыши из камыша

Всплеск интереса к экологически чистым материалам сыграл определенную роль в возрождении популярности камышовых и соломенных крыш в европейских странах. Самыми важными аргументами в пользу кровель из камыша послужили прекрасная способность задерживать осадки и сохранять тепло, натуральность и оригинальный внешний вид.

Природные бежевые и дымчатые оттенки камышовых крыш смотрятся необычно, но при этом естественно вливаются в цветовую гамму ландшафтного дизайна и органично дополняют ее.

Фахверковые дома с мансардой под кровлей из натурального материала — традиционный вид построек в Северной Европе.

Необыкновенно красивы тростниковые крыши с мансардой и слуховыми окнами округлой формы, будто бы «выросшими» из толщи кровельного покрытия.

Создание мансардной кровли из камыша — это своеобразное искусство — на фото вы видите, насколько филигранно вырезан декор слухового окна мансарды.

Пластичность камышовых стеблей позволяет создавать кровли сложной формы, особенно, если в доме предусмотрен мансардный этаж с несколькими комнатами.

Тростник и камыш — идеальный материал для формирования округлых кровель. Такая грибовидная крыша с миниатюрными мансардными окошками станет колоритным элементом архитектуры частного дома из бруса или бревна.

С камышовой крышей прекрасно сочетаются на только дома провинциальной архитектуры, коттеджи современного дизайна также могут быть удачно обустроены такой кровлей. На фото вы видите нетривиальное решение — кровельное покрытие переходит с крыши на фасады здания, за счет чего дом выглядит более уютным и, что немаловажно, более теплым.

К неоспоримым «плюсам» камышовых кровель относят их способность сохранять стабильную температуру внутри дома и в жару, и в морозы и при этом обеспечивать достаточную вентиляцию мансарды и других помещений. Существенный «минус» камышовой кровли — это высокая воспламеняемость, но современные антипиреновые пропитки позволяют улучшить ее противопожарные свойства. Кроме того, обустройство такой крыши выльется в немалую сумму.

Источник: xn—-btblbgfbvhfb5f3fb.xn--p1ai
